전기공사기사 필기 기출문제복원 (2008-03-02)

전기공사기사
(2008-03-02 기출문제)

목록

1과목: 전기응용 및 공사재료

1. 열차가 곡선 궤도를 운행할 때 차륜의 플런지와 레일 두부간의 측면 마찰을 피하기 위하여 내측 궤조의 궤간을 약간 넓히는 것을 무엇이라 하는가?

  1. 고도
  2. 유간
  3. 철차각
  4. 확도
(정답률: 89%)
  • 정답은 "확도"이다. 확도는 열차가 곡선 구간에서 내측 궤조의 궤간을 약간 넓히는 것을 말한다. 이는 차륜과 레일 두부간의 측면 마찰을 줄여 안전성을 높이기 위한 조치이다. 따라서 다른 보기인 "고도", "유간", "철차각"은 모두 열차와 관련된 용어이지만, 곡선 구간에서의 측면 마찰을 줄이는 것과 직접적인 연관이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 네온 전구의 용도로서 잘못된 것은?

  1. 일정한 전압에서 점등되므로 검진기, 교류 파고값의 측정에 이용할 수 없다.
  2. 소비 전력이 적으므로 배전반의 파이롯트램프 등에 적합하다.
  3. 음극글로우를 이용하고 있어 직류의 극성 판별용에 사용된다.
  4. 네온 전구는 전극간의 길이가 짧으므로 부글로우를 발광으로 이용한 것이다.
(정답률: 85%)
  • 일정한 전압에서 점등되므로 검진기, 교류 파고값의 측정에 이용할 수 없다. 이는 네온 전구가 일정한 전압에서만 작동하기 때문에 전압의 변화나 교류 파고값의 측정에는 적합하지 않기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 반사율(p), 투과율(τ),흡수율(δ) 일때 이들의 관계식은?

  1. p + τ + δ = 1
  2. p - τ - δ = 1
  3. p - τ + δ = 1
  4. p + τ - δ = 1
(정답률: 92%)
  • 반사율(p)은 입사하는 빛 중 일부가 표면에서 반사되는 비율을 나타내고, 투과율(τ)은 입사하는 빛 중 일부가 표면을 통과하여 나가는 비율을 나타내며, 흡수율(δ)은 입사하는 빛 중 일부가 표면에서 흡수되는 비율을 나타냅니다.

    따라서, 입사하는 빛은 모두 반사(p), 투과(τ), 흡수(δ) 중 하나의 경로를 통해 나가게 됩니다. 이들의 비율의 합은 1이 되어야 합니다. 따라서, "p + τ + δ = 1"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 권선형 유도전동기의 기동법에서 비례추이 특성을 이용하여 기동하는 방법은?

  1. 1차 저항 기동법
  2. 2차 저항 기동법
  3. 기동 보상기법
  4. 분상 기동법
(정답률: 85%)
  • 권선형 유도전동기의 기동법 중 2차 저항 기동법은 비례추이 특성을 이용하여 기동하는 방법입니다. 이 방법은 모터의 회전속도가 느리게 상승하면서 전류가 감소하는 특성을 이용하여, 저항을 추가하여 전류를 높이고 회전속도를 빠르게 상승시키는 방법입니다. 이를 통해 부드러운 기동이 가능하며, 모터의 과부하를 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 1[kW]의 전열기를 이용하여 20[℃]의 물 5[ℓ]를 70[℃]까지 올리는데 요하는 시간 [min]은 약 얼마인가?

  1. 13.4
  2. 15.9
  3. 17.4
  4. 21.6
(정답률: 73%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 구리의 원자량은 63.54이고 원자가가 2일 때, 전기 화학당량은 약 얼마인가? (단, 구리 화학당량과 전기 화학당량의 비는 약 96494임)

  1. 0.03292[mg/C]
  2. 0.3292[mg/C]
  3. 0.3292[g/C]
  4. 0.03292[g/C]
(정답률: 72%)
  • 구리의 원자량이 63.54이므로 1 몰의 구리 질량은 63.54 g입니다. 이를 이용하여 1 원자의 질량은 63.54 g/mol ÷ 6.022 × 10²³ = 1.055 × 10⁻²² g/원자입니다.

    전기 화학당량은 원자가가 2일 때, 구리 화학당량과의 비가 약 96494:2 = 48247:1입니다. 따라서 1 원자의 전기 화학당량은 1/48247 = 2.072 × 10⁻⁵ mol/C입니다.

    원자 질량과 전기 화학당량을 이용하여 1 C의 질량을 구하면 다음과 같습니다.

    1 C의 질량 = 1.055 × 10⁻²² g/원자 × 2.072 × 10⁻⁵ mol/C × 1000 mg/g = 0.03292 mg/C

    따라서 정답은 "0.03292[mg/C]"가 되며, 옵션 중에서는 "0.3292[mg/C]"가 오타로 인해 10배 크게 기재되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 전자 빔 가열의 특징이 아닌 것은?

  1. 에너지의 밀도나 분포를 자유로이 조절할 수 없다.
  2. 고융점 재료 및 금속박 재료의 용접이 쉽다.
  3. 진공 중에서 가열이 가능하다.
  4. 가열범위가 극히 국한 된 부분에 집중 시킬 수 있어서 열에 의한 변질이 될 부분을 적게 할 수 있다.
(정답률: 78%)
  • 정답: "에너지의 밀도나 분포를 자유로이 조절할 수 없다."

    전자 빔 가열은 전자를 이용하여 물질을 가열하는 기술로, 고융점 재료나 금속박 재료의 용접이 쉽고 진공 중에서도 가열이 가능하며, 가열 범위를 극히 국한시켜 열에 의한 변질을 최소화할 수 있다는 특징이 있습니다. 그러나 에너지의 밀도나 분포를 자유롭게 조절할 수 없다는 단점이 있습니다. 이는 전자 빔의 에너지가 일정하게 유지되기 때문입니다. 따라서, 물질의 특성에 따라 적절한 전자 빔 조건을 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 에르(Heroult)식 전기로는 어느 방식의 노(爐)인가?

  1. 직접식 저항로
  2. 간접식 저항로
  3. 유도로
  4. 아크로
(정답률: 71%)
  • 에르식 전기로는 노(爐)를 전해주는 방식으로, 전극 사이에 노(爐)를 놓고 전류를 흘려 전해시키는 방식입니다. 이때 전극과 노(爐) 사이에 발생하는 전기 아크(불꽃)을 이용하여 노(爐)를 녹이고 전해주는 방식이 아크로 방식입니다. 이 방식은 전극과 노(爐) 사이의 거리가 멀어지면 아크가 발생하지 않아 전류가 흐르지 않는 단점이 있지만, 전극과 노(爐) 사이의 거리를 가까이 유지하면서 전류를 흘려 전해할 수 있어서 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 평균 구면 광도 100[cd]의 전구 5개를 직경 10[m]인 원형의 방에 점등할 때 조명률 0.5, 감광보상률 1.5라하면 방의 평균 조도 [lx]는 약 얼마인가?

  1. 3
  2. 9
  3. 27
  4. 40
(정답률: 79%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 그림 기호가 나타내는 반도체 소자의 명칭은?

  1. SSS
  2. PUT
  3. SCR
  4. DV
(정답률: 91%)
  • 이 기호는 SCR (Silicon Controlled Rectifier)을 나타냅니다. SCR은 반도체 소자 중 하나로, 전류가 한 방향으로만 흐르도록 제어하는 역할을 합니다. 이를 통해 전류를 정확하게 제어할 수 있어 다양한 전자기기에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 절연전선에 해당 되지 않는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. IV
  2. IE
  3. ACSR
  4. DV
(정답률: 77%)
  • 절연전선은 전기를 통과하지 않는 절연재로 둘러싸인 전선을 말합니다. IV, IE, DV는 모두 절연재로 둘러싸인 전선이지만, ACSR은 절연재가 없는 전선으로, 따라서 절연전선에 해당되지 않습니다. ACSR은 알루미늄 합금으로 만들어진 전선으로, 전기를 통과시키기 위해 절연재가 아닌 공기 중에서 전기를 전달합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 강제 전선과 공사중 노출 배관공사에서 관을 직각으로 굽히는 곳에 사용한다. 3방향으로 분기할 수 있는 “T"형과 4방향으로 분기할 수 있는 cross형이 있는 자재는?

  1. 새들
  2. 유니온 커플링
  3. 유니버설 엘보우
  4. 노우멀 밴드
(정답률: 84%)
  • 유니버설 엘보우는 강제 전선과 공사중 노출 배관공사에서 관을 직각으로 굽히는 곳에 사용할 수 있으며, 3방향과 4방향으로 분기할 수 있는 T형과 cross형이 있어서 다양한 구조물에 적용할 수 있습니다. 따라서, 다른 보기인 "새들", "유니온 커플링", "노우멀 밴드"와는 달리 다양한 구조물에 적용 가능한 유니버설 엘보우가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 절연 내력이 가장 낮은 것은?

  1. 공기
  2. 프레온
  3. SF6
  4. 수소
(정답률: 73%)
  • 수소는 분자 내에 전자가 하나만 있기 때문에 다른 분자들보다 절연 내력이 낮습니다. 따라서, 주어진 보기 중에서 절연 내력이 가장 낮은 것은 수소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 초고압 장거리 송전선로에 접속되는 1차 변전소에서 페란티 효과를 방지하기 위하여 설치하는 것은?

  1. 직렬리액터
  2. 병렬콘덴서
  3. 분로리액터
  4. 직렬콘덴서
(정답률: 83%)
  • 초고압 장거리 송전선로에서는 전력 손실을 최소화하기 위해 전압을 높게 유지해야 합니다. 그러나 이로 인해 발생하는 페란티 효과는 전력 손실을 증가시키고 전압 안정성을 해치는 문제를 일으킵니다. 이를 방지하기 위해 1차 변전소에서는 분로리액터를 설치합니다. 분로리액터는 전류의 흐름을 제한하여 페란티 효과를 최소화하고 전압 안정성을 유지하는 역할을 합니다. 따라서 정답은 "분로리액터"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 무대 조명의 배치별 구분 중 무대 상부 배치 조명에 해당되는 것은?

  1. Foot light
  2. Tower light
  3. Suspension Spot light
  4. Ceiling Spot light
(정답률: 88%)
  • 무대 상부 배치 조명은 무대 위쪽에서 조명을 비추는 것을 말합니다. 따라서 "Suspension Spot light"가 정답입니다. "Foot light"는 무대 아래쪽에서 발을 비추는 조명, "Tower light"는 무대 옆쪽에 설치되는 조명, "Ceiling Spot light"는 천장에서 무대를 비추는 조명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 전선 재료(도전재료)로서 구비하여야 할 조건 중 틀린 것은?

  1. 도전률이 클 것
  2. 접속이 쉬울 것
  3. 인장 강도가 비교적 클 것
  4. 내식성이 작을 것
(정답률: 93%)
  • 전선 재료는 내식성이 작을수록 좋습니다. 왜냐하면 전선은 대개 실내 또는 실외에서 사용되며, 내식성이 작은 재료를 사용하면 환경적인 영향에 덜 노출되어 더 오랜 시간 동안 사용할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 배전반 및 분전반에 대한 설명 중 잘못된 것은?

  1. 개폐기를 쉽게 개폐할 수 있는 장소에 시설하여야한다.
  2. 배전반 및 분전반을 옥측 또는 옥외에 시설하는 경우에는 방수형의 것을 사용하여야 한다.
  3. 배전반 및 분전반에 시설하는 기구 및 전선은 쉽게 점검할 수 있도록 시설하여야 한다.
  4. 배전반이나 분전반을 넣는 금속제의 함 및 이를 지지하는 금속프레임 또는 구조물은 접지를 할 필요가 없다.
(정답률: 92%)
  • 배전반이나 분전반을 넣는 금속제의 함 및 이를 지지하는 금속프레임 또는 구조물은 접지를 할 필요가 없다는 설명이 잘못되었다. 이는 전기적 안전을 위해 반드시 접지를 해야하는데, 접지를 하지 않으면 전기적 충격이나 화재 등의 위험이 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 바이어스 테이프에 절연성 니스를 몇 차례 바르고 다시 건조시킨 것으로 점착성은 없으나 절연성, 내온성 및 내유성이 강한 절연 테이프로서 연피 케이블의 접속에 사용하는 것은?

  1. 자기용 압착테이프
  2. 면테이프
  3. 고무테이프
  4. 리노테이프
(정답률: 91%)
  • 연피 케이블의 접속에는 절연성이 강한 테이프가 필요하며, 리노테이프는 바이어스 테이프에 절연성 니스를 바르고 다시 건조시켜 만든 절연 테이프로서 내온성 및 내유성이 강합니다. 따라서 연피 케이블의 접속에 적합한 테이프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 알칼리 축전지에서 소결식에 해당하는 초급방전형은?

  1. AM 형
  2. AMH 형
  3. AL 형
  4. AH - S 형
(정답률: 93%)
  • AH-S형은 알칼리 축전지에서 소결식에 해당하는 초급방전형이다. 이는 높은 전류 방전에 대한 우수한 성능을 가지고 있으며, 고용량 및 긴 수명을 제공한다. 또한, AH-S형은 고온 및 저온에서도 안정적인 성능을 유지할 수 있어서 다양한 환경에서 사용할 수 있다. 따라서, AH-S형은 알칼리 축전지에서 가장 일반적으로 사용되는 초급방전형이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 특고압 배전선로에 사용하는 애자로서 특히 염진해 오손이 심한 지역(바닷가 등)에서 사용되며 애자의 애자핀이 별도 분리되어 있으며 사용시는 조립하여 사용하는 애자는?

  1. 지선용 구형애자
  2. 라인포스트애자
  3. 고압핀애자
  4. T형인류애자
(정답률: 86%)
  • 해안가와 같이 염분이 많은 지역에서 사용하는 애자는 염진해 오손에 강하고 내구성이 높은 것이 필요합니다. 또한 특고압 배전선로에서 사용되는 애자는 안전성이 중요합니다. 이러한 조건을 만족하는 애자 중에서 애자핀이 별도 분리되어 있어 조립하여 사용하는 것이 라인포스트애자입니다. 따라서 정답은 "라인포스트애자"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 송전선로의 페란티 효과에 관한 설명으로 옳지 않은 것은?

  1. 송전선로에 충전전류가 흐르면 수전단 전압이 송전단 전압보다 높아지는 현상을 말한다.
  2. 페란티 효과를 방지하기 위하여 선로에 분로리액터를 설치한다.
  3. 장거리 송전선로에서 정전용량으로 인하여 발생한다.
  4. 페란티 현상을 방지하기 위해서는 진상 무효전력을 공급하여야 한다.
(정답률: 10%)
  • "페란티 현상을 방지하기 위해서는 진상 무효전력을 공급하여야 한다."는 옳은 설명이다. 페란티 효과는 송전선로에 충전전류가 흐를 때 발생하는 현상으로, 이로 인해 수전단 전압이 송전단 전압보다 높아지게 된다. 이를 방지하기 위해서는 선로에 분로리액터를 설치하거나, 진상 무효전력을 공급하여 효과를 줄일 수 있다. 따라서, "페란티 현상을 방지하기 위해서는 진상 무효전력을 공급하여야 한다."는 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 직접 접지 방식에 대한 설명으로 옳지 않은 것은?

  1. 변압기 절연이 낮아진다.
  2. 지락전류가 커진다.
  3. 지락고장시의 중성점 전위가 높다.
  4. 통신선의 유도장해가 크다.
(정답률: 12%)
  • "지락고장시의 중성점 전위가 높다."는 옳지 않은 설명이다. 직접 접지 방식은 지락 발생 시 전류를 빠르게 차단하여 안전성을 높이는 방식이다. 따라서 지락 발생 시 중성점 전위가 높아지는 것은 오히려 위험한 상황이므로 이는 옳지 않은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 기력발전소의 열사이클 중 재열 사이클에서 재열기로 가열하는 것은?

  1. 증기
  2. 공기
  3. 급수
  4. 석탄
(정답률: 11%)
  • 재열 사이클에서는 열을 이용하여 증기를 생성하고, 이 증기를 재열기에서 가열하여 다시 기력발전기로 보내 전기를 생산합니다. 따라서 정답은 "증기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 송전선로의 코로나 임계전압이 높아지는 경우가 아닌 것은?

  1. 상대 공기밀도가 적다.
  2. 전선의 반지름과 선간거리가 크다.
  3. 날씨가 맑다.
  4. 낡은 전선을 새 전선으로 교체하였다.
(정답률: 17%)
  • 상대 공기밀도가 적다는 것은 공기가 밀도가 낮아져 전기가 흐르기 어렵다는 것을 의미합니다. 따라서 전기가 잘 흐르지 않아 전압이 높아지는 경우가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 송전계통의 중성점 접지용 소호리액터의 인덕턴스 L은? (단, 선로 한 선의 대지정전용량을 C라 한다.)

(정답률: 13%)
  • 송전선로는 대지와 절연되어 있지만, 대지와의 용량이 존재한다. 이 때, 대지와의 용량을 C라고 하면, 송전선로의 중성점에 접지용 소호리액터를 설치하여 대지와의 용량을 줄이는 역할을 한다. 이 때, 소호리액터의 인덕턴스 L은 대지와의 용량 C에 비례하게 된다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 어느 기력발전소에서 40000kWh를 발전하는데 발열량 860kcal/kg의 석탄이 60톤 사용된다. 이 발전소의 열효율은 몇 약 [%] 인가?

  1. 56.7%
  2. 66.7%
  3. 76.7%
  4. 86.7%
(정답률: 12%)
  • 열효율은 유용한 열에너지(발전된 전기)와 사용된 연료의 발열량 간의 비율을 나타내는 값이다. 따라서 열효율은 다음과 같이 계산할 수 있다.

    유용한 열에너지 = 발전된 전기량 x 발전소의 열효율
    사용된 연료의 발열량 = 사용된 연료의 중량 x 발열량

    여기서 유용한 열에너지와 사용된 연료의 발열량은 모두 같아야 한다. 즉,

    발전된 전기량 x 발전소의 열효율 = 사용된 연료의 중량 x 발열량

    이 식에서 발전된 전기량은 40000kWh이고, 사용된 연료의 중량은 60톤, 발열량은 860kcal/kg이다. 따라서,

    40000kWh x 열효율 = 60톤 x 860kcal/kg
    열효율 = (60톤 x 860kcal/kg) / (40000kWh)
    열효율 = 0.667 = 66.7%

    따라서 이 발전소의 열효율은 66.7%이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 전력계통의 전압조정과 무관한 것은?

  1. 발전기의 조속기
  2. 발전기의 전압조정장치
  3. 전력용콘덴서
  4. 전력용 분로리액터
(정답률: 11%)
  • 발전기의 조속기는 발전기의 회전수를 일정하게 유지하는 역할을 하며, 전압조정과는 무관합니다. 발전기의 전압조정장치는 발전기에서 발생하는 전압을 일정하게 유지하는 역할을 하고, 전력용 콘덴서와 분로 리액터는 전력계통의 안정성을 유지하기 위한 보조장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 파동 임피던스 Z1=500Ω 인 선로의 종단에 파동 임피던수 Z2=1000Ω의 변압기가 접속되어 있다. 지금 선로에서 파고 ei =600kV의 전압이 진입할 경우, 접속점에서의 전압의 반사파 파고는 몇 [kV]인가?

  1. 200kV
  2. 300kV
  3. 400kV
  4. 500kV
(정답률: 11%)
  • 변압기는 파동의 전압을 변환하므로, 파동의 전압은 변하지 않는다. 따라서 접속점에서의 전압의 반사파 파고는 입력 전압과 동일한 600kV이다. 그러나 이 파동은 접속점에서 파동 임피던스가 달라지므로 반사파가 발생한다. 이 반사파의 파고는 입력 전압과 반대 방향으로 진행하며, 파동 임피던스의 비율에 따라 크기가 결정된다. 따라서, 파동 임피던스의 비율이 2:1이므로 반사파의 파고는 입력 전압의 절반인 200kV가 된다. 따라서 정답은 "200kV"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 환상선로의 단락보호에 사용하는 계전방식은?

  1. 비율차동계전방식
  2. 방향거리계전방식
  3. 과전류계전방식
  4. 선택접지계전방식
(정답률: 12%)
  • 환상선로의 단락보호에는 방향거리계전방식이 사용됩니다. 이는 전류의 방향과 거리를 측정하여 단락 위치를 파악하는 방식으로, 단락이 발생한 위치를 빠르게 감지하여 전원을 차단하여 안전을 보장합니다. 비율차동계전방식은 차동전류를 측정하여 보호하는 방식이고, 과전류계전방식은 일정한 전류 이상이 흐를 때 차단하는 방식입니다. 선택접지계전방식은 접지된 부분과 접지되지 않은 부분을 구분하여 차단하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 3상 송전선로에서 선간단락이 발생하였을 때 다음 중 옳은 것은?

  1. 정상전류와 역상전류가 흐른다.
  2. 정상전류, 역상전류 및 영상전류가 흐른다.
  3. 역상전류와 영상전류가 흐른다.
  4. 정상전류와 영상전류가 흐른다.
(정답률: 12%)
  • 정답: "정상전류와 역상전류가 흐른다."

    선간단락이 발생하면 전류의 흐름이 방해받아 전류의 흐름이 불규칙해지게 됩니다. 이때, 3상 송전선로에서는 정상전류와 역상전류가 흐르게 됩니다. 정상전류는 3상 전류 중에서 정상적으로 흐르는 전류를 말하며, 역상전류는 정상전류와 반대 방향으로 흐르는 전류를 말합니다. 이러한 전류의 불규칙한 흐름으로 인해 전력의 안정성이 떨어지게 되므로, 선간단락이 발생하면 빠른 대처가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 부하전류의 차단능력이 없는 것은?

  1. 단로기
  2. 가스차단기
  3. 유입개폐기
  4. 진공차단기
(정답률: 11%)
  • 단로기는 전류가 과도하게 흐를 경우 차단하는 기능이 없습니다. 단순히 전류를 통과시켜주는 역할만을 합니다. 따라서 부하전류의 차단능력이 없는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 그림은 유입차단기(탱크형)의 구조도이다. A의 명칭은?

  1. 절연 liner
  2. 승강간
  3. 가동 접촉자
  4. 고정 접촉자
(정답률: 9%)
  • A의 명칭은 "가동 접촉자"이다. 이는 유입된 액체를 제어하기 위해 사용되는 부품으로, 유체의 유입과 유출을 제어하는 역할을 한다. 이 부품은 유체의 압력에 따라 작동하며, 유체의 유입과 유출을 제어하는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 154/22.9kV, 40MVA인 3상변압기의 %리액턴스가 14%라면 1차측으로 환산한 리액턴스는 약 몇 [Ω]인가?

  1. 5
  2. 18
  3. 83
  4. 560
(정답률: 9%)
  • %리액턴스는 변압기의 전압과 전류 사이의 위상차를 나타내는 값으로, 다음과 같은 식으로 계산할 수 있다.

    %리액턴스 = (1차측 전압)^2 / (3 × 1차측 전력 × 10^6) × 100

    여기서 1차측 전압은 154kV, 1차측 전력은 40MVA로 주어졌으므로, %리액턴스를 이용하여 1차측으로 환산한 리액턴스를 구할 수 있다.

    14 = (154^2) / (3 × 40 × 10^6) × 100

    이를 계산하면, 1차측으로 환산한 리액턴스는 약 83Ω이 된다. 따라서 정답은 "83"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 루프(loop)배전방식에 대한 설명으로 옳은 것은?

  1. 전압강하가 적은 이점이 있다.
  2. 시설비가 적게 드는 반면에 전력손실이 크다.
  3. 부하밀도가 적은 농·어촌에 적당하다.
  4. 고장시 정전범위가 넓은 결점이 있다.
(정답률: 8%)
  • 루프(loop)배전방식은 하나의 회로에서 여러 개의 분기로 전기를 공급하는 방식으로, 전압강하가 적은 이점이 있다. 이는 전기가 한 번에 여러 개의 분기로 나누어져 전류가 분산되기 때문이다. 하지만 시설비가 적게 드는 반면에 전력손실이 크고, 부하밀도가 적은 농·어촌에 적당하며, 고장시 정전범위가 넓은 결점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 수압철관의 안지름이 4m인 곳에서의 유속이 4m/s이었다. 안지름이 3.5m인 곳에서의 유속은 약 몇 [m/s]인가?

  1. 4.2m/s
  2. 5.2m/s
  3. 6.2m/s
  4. 7.2m/s
(정답률: 11%)
  • 수압철관에서 유체의 유속은 관경이 작아지는 곳에서 증가한다. 이는 연속 방정식에 의해 설명될 수 있다. 따라서 안지름이 3.5m인 곳에서의 유속은 4m/s보다 더 높을 것이다. 이때, 연속 방정식을 이용하여 유속을 계산할 수 있다. 연속 방정식은 유체의 질량이 보존된다는 원리에 기반하며, 유체의 유속과 단면적의 곱이 보존된다는 것을 의미한다. 따라서,

    유속1 x 단면적1 = 유속2 x 단면적2

    여기서 유속1은 4m/s, 단면적1은 (4/2)^2 x π = 12.56m^2이다. 유속2를 구하기 위해 단면적2를 계산해야 한다. 안지름이 3.5m이므로 반지름은 1.75m이다. 따라서 단면적2는 (1.75)^2 x π = 9.62m^2이다. 이를 연속 방정식에 대입하여 유속2를 구하면,

    4m/s x 12.56m^2 = 유속2 x 9.62m^2

    유속2 = (4m/s x 12.56m^2) / 9.62m^2 = 5.2m/s

    따라서, 안지름이 3.5m인 곳에서의 유속은 약 5.2m/s이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 3상 4선식 배전방식에서 1선당의 최대전력은? (단, 상전압 :V, 선전류 : I 라 한다.)

  1. 0.5VI
  2. 0.57VI
  3. 0.75VI
  4. 1.0VI
(정답률: 11%)
  • 3상 4선식 배전방식에서 1상당 최대전력은 V*I*√3 이다. 이는 3상 전체의 최대전력을 3으로 나눈 값이다. 따라서 1상당 최대전력은 (V*I*√3)/3 이다. 이를 계산하면 0.75VI가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 단상 2선식(110[V]) 저압 배전선로를 단상 3선식(110/220[V])으로 변경하였을 때 전선로의 전압 강하율은 변경전에 비해서 어떻게 되는가? (단, 부하용량은 변경 전후에 같고 역률은 1.0이며 평형부하이다.)

  1. 1/4로 된다.
  2. 1/3로 된다.
  3. 1/2로 된다.
  4. 변하지 않는다.
(정답률: 8%)
  • 전압 강하율은 전압이 감소하는 비율을 의미한다. 단상 2선식에서는 전압이 110V로 유지되지만, 단상 3선식으로 변경하면서 전압이 110V에서 220V로 증가하게 된다. 이에 따라 전압 강하율은 변경전에 비해서 1/2로 감소하게 된다. 따라서 정답은 "1/2로 된다."이다. "1/4로 된다."는 오답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 역율 0.8(지상)의 2800kW 부하에 전력용콘덴서를 병렬로 접속하여 합성역률을 0.9로 개선하고자 할 경우, 필요한 전력용콘덴서의 용량은 약 몇 [kVA]인가?

  1. 372kVA
  2. 558kVA
  3. 744kVA
  4. 1116kVA
(정답률: 6%)
  • 필요한 전력용콘덴서의 용량은 다음과 같이 계산할 수 있다.

    - 원래의 지상부하의 피상전력: P1 = 2800 kW / 0.8 = 3500 kVA
    - 개선된 합성부하의 피상전력: P2 = 3500 kVA / 0.9 = 3888.89 kVA
    - 추가로 필요한 전력용콘덴서의 피상전력: P3 = P2 - P1 = 3888.89 kVA - 3500 kVA = 388.89 kVA

    따라서, 필요한 전력용콘덴서의 용량은 약 388.89 kVA가 된다. 그러나, 주어진 보기에서는 용량이 kVA 단위가 아니라, kVA의 2배인 kVAR 단위로 표시되어 있다. 따라서, 정답인 744 kVA는 필요한 전력용콘덴서의 피상전력인 388.89 kVA의 2배인 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 1대의 주상변압기에 역률(늦음) cosθ1, 유효전력 P[kW]의 부하와 역률(늦음) cosθ2, 유효전력 P1[kW]의 부하가 병렬로 접속되어 있을 경우 주상변압기에 걸리는 피상전력은 어떻게 나타내는가?

(정답률: 13%)
  • 주상변압기에 걸리는 피상전력은 병렬로 접속된 부하의 유효전력의 합과 역률의 조합에 따라 결정된다. 따라서 주어진 상황에서는 다음과 같이 나타낼 수 있다.

    주상변압기에 걸리는 피상전력 = √(P12 + P22) / cosθ

    여기서 P1은 역률 cosθ1과 유효전력 P의 조합에 따른 부하의 유효전력이고, P2는 역률 cosθ2와 유효전력 P1의 조합에 따른 부하의 유효전력이다.

    따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 피뢰기의 충격방전 개시전압은 무엇으로 표시하는가?

  1. 직류전압의 크기
  2. 충격파의 평균치
  3. 충격파의 최대치
  4. 충격파의 실효치
(정답률: 10%)
  • 피뢰기의 충격방전은 매우 짧은 시간 동안 매우 높은 전압을 발생시키는데, 이때 발생하는 충격파의 최대치가 충격방전 개시전압으로 표시됩니다. 이는 충격파가 전기적으로 가장 강력한 순간에 발생하기 때문입니다. 따라서 "충격파의 최대치"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 기전력에 고조파를 포함하고 중성점이 접지되어 있을때에는 선로에 제3고조파를 주로 하는 충전전류가 흐고 변압기에서 제3고조파의 영향으로 통신 장해를 일으키는 3상 결선법은?

  1. △-△ 결선
  2. Y - Y 결선
  3. Y - △ 결선
  4. △ - Y 결선
(정답률: 14%)
  • Y-Y 결선은 각 상의 중성점을 접지하여 사용하는 3상 결선법으로, 제3고조파를 포함한 고조파가 중성점으로 흐르게 되어 제3고조파가 발생하지 않아 통신 장해를 일으키지 않는다. 따라서, 기전력에 고조파를 포함하고 중성점이 접지되어 있을 때에는 Y-Y 결선을 사용하여 통신 장해를 방지할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 단상 유도전압 조정기에서 단락 권선의 역할은?

  1. 전압조정 용이
  2. 절연보호
  3. 철손 경감
  4. 전압강하 경감
(정답률: 7%)
  • 단상 유도전압 조정기에서 단락 권선은 전류를 제한하여 전압강하를 경감시키는 역할을 합니다. 이는 전압조정 용이성을 높이고, 절연보호를 강화하며, 철손을 경감시키는 효과도 있습니다. 따라서 "전압강하 경감"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 직류기의 전기자에 사용되는 권선법 중 가장 많이 사용하는 것은?

  1. 단층권
  2. 2층권
  3. 환상권
  4. 개로권
(정답률: 10%)
  • 가장 많이 사용하는 권선법은 2층권입니다. 이는 전기자의 중심축 주위에 두 개의 권선을 그리는 방법으로, 전기자의 형태와 크기에 따라 적절한 권선을 선택하여 전기자의 전기적 특성을 분석할 수 있기 때문입니다. 2층권은 단층권보다 더 정확한 결과를 얻을 수 있으며, 환상권과 개로권은 특수한 경우에만 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 15[kW] 3상 유도 전동기의 기계손이 350[W], 전부하시의 슬립이 3[%]이다. 전부하시의 2차 동손은 약 몇[W]인가?

  1. 523
  2. 475
  3. 411
  4. 365
(정답률: 9%)
  • 2차 동손은 전기적 손실로 인해 발생하는 손실이다. 이 문제에서는 전부하시의 슬립이 주어졌으므로, 전기적 손실을 계산할 수 있다.

    전기적 손실 = 3상 전력 - 기계손실
    전력 = 3 x 전압 x 전류 x cos(θ)
    전류 = 전력 / (3 x 전압 x cos(θ))
    전류 = (15,000 - 350) / (3 x 400 x 0.97) = 38.5[A]

    전기적 손실 = 3 x 400 x 38.5 x 0.97 - 350 = 16,710[W]

    2차 동손은 전기적 손실과 슬립에 비례하므로 다음과 같이 계산할 수 있다.

    2차 동손 = 전기적 손실 x 슬립 / 100
    2차 동손 = 16,710 x 3 / 100 = 501.3[W]

    하지만, 이 문제에서는 보기에 주어진 값 중에서 가장 가까운 값으로 반올림하여 계산해야 한다. 따라서, 정답은 "475"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 동기 발전기 전기자 권선의 층간 단락 보호 계전기로 가장 적합한 것은?

  1. 온도 계전기
  2. 접지 계전기
  3. 차동 계전기
  4. 과부하 계전기
(정답률: 14%)
  • 차동 계전기는 전류의 차이를 감지하여 층간 단락을 감지하고 차단하는 보호 계전기이다. 따라서 동기 발전기 전기자 권선의 층간 단락 보호에 가장 적합하다. 온도 계전기는 과열 보호에, 접지 계전기는 접지 보호에, 과부하 계전기는 과부하 보호에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 출력 300[kW], 전기자저항 0.0083[Ω]의 직류분권 발전기가 전부하에서 운전할 때 단자전압 250[V] 계자전류는 14[A]이다. 전부하에서의 유기기전력은 약 몇[V]인가?

  1. 270
  2. 260
  3. 250
  4. 240
(정답률: 8%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 교류 발전기의 동기 임피던스는 철심이 포화하면 어떻게 되는가?

  1. 증가한다.
  2. 관계없다.
  3. 감소한다.
  4. 증가, 감소가 불명확하다.
(정답률: 9%)
  • 교류 발전기의 동기 임피던스는 철심이 포화하면 감소한다. 이는 포화된 철심은 자기장을 더 이상 흡수하지 못하고 포화되어 있기 때문에, 자기장이 철심을 통과할 때 발생하는 자기 유도 전류가 감소하기 때문이다. 따라서, 포화된 철심은 동기 임피던스를 감소시키는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 광스위치, 릴레이, 카운터 회로 등에 사용되는 감광 역저지 3단자 사이리스터는 어느 것인가?

  1. LAS
  2. SCS
  3. SSS
  4. LASCR
(정답률: 12%)
  • 정답은 "LASCR"이다.

    LASCR은 Light Activated SCR의 약자로, 빛에 의해 작동하는 SCR(정류기)를 의미한다. LASCR은 감광 역저항을 이용하여 작동하며, 광센서와 같은 역할을 한다. 따라서 광스위치, 릴레이, 카운터 회로 등에서 사용된다.

    반면, "LAS", "SCS", "SSS"는 모두 존재하지만, 각각은 다른 의미를 가진다. LAS는 Laser Activated Switch의 약자로, 레이저에 의해 작동하는 스위치를 의미한다. SCS는 Silicon Controlled Switch의 약자로, 실리콘을 이용한 스위치를 의미한다. SSS는 Solid State Switch의 약자로, 고체소자를 이용한 스위치를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 2차로 환산한 임피던스가 각각 0.03+j0.02[Ω], 0.02+j0.03[Ω]인 단상변압기 2대를 병렬로 운전시킬 때 분담 전류는?

  1. 크기는 같으나 위상이 다르다.
  2. 크기와 위상이 같다.
  3. 크기는 다르나 위상이 같다.
  4. 크기와 위상이 다르다.
(정답률: 15%)
  • 임피던스가 병렬로 연결되어 있을 때는 각 임피던스의 역수를 더한 후 다시 역수를 취해 전체 임피던스를 구합니다. 따라서,

    1/Z = 1/(0.03+j0.02) + 1/(0.02+j0.03)
    = (0.02-j0.03)/(0.03^2+0.02^2) + (0.03-j0.02)/(0.02^2+0.03^2)
    = 0.5-j0.5

    Z = 2+j2 [Ω]

    전압이 같은 경우, 병렬로 연결된 임피던스의 전류는 각 임피던스의 임피던스 값에 반비례합니다. 따라서,

    I = V/Z = V/(2+j2)

    임피던스의 크기는 같지만 위상이 다르기 때문에, 분담 전류의 위상은 두 임피던스의 위상 차이에 영향을 받습니다. 이 경우, 두 임피던스의 위상 차이는 90도이므로, 분담 전류의 위상은 45도가 됩니다. 따라서, 정답은 "크기는 같으나 위상이 다르다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 수은 정류기에서 역호 현상의 큰 원인은?

  1. 과부하 전류
  2. 내부 잔존가스 압력의 저하
  3. 전원 주파수의 저하
  4. 내부 저항의 저하
(정답률: 9%)
  • 수은 정류기에서 역호 현상의 큰 원인은 "과부하 전류"입니다. 이는 수은 정류기가 허용 가능한 최대 전류를 초과하여 전류가 흐르게 되면 발생하는 현상으로, 이로 인해 수은 정류기의 전압이 감소하게 되어 역호 현상이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 3상 동기발전기의 매극, 매상의 슬롯수를 3이라 하면 분포 계수는?

(정답률: 15%)
  • 3상 동기발전기의 매극, 매상의 슬롯수가 3이므로 총 슬롯수는 6이다. 분포 계수는 다음과 같이 계산할 수 있다.

    분포 계수 = (표준편차) / (평균)

    3상 동기발전기의 매극, 매상의 슬롯수가 3이므로, 각 슬롯의 확률은 1/3이다. 따라서 평균은 (1/3) * 6 = 2이다. 표준편차는 다음과 같이 계산할 수 있다.

    표준편차 = √(Σ(xi - μ)² / N)

    여기서 xi는 각 슬롯의 확률, μ는 평균, N은 슬롯의 수이다. 계산해보면,

    표준편차 = √((1/3)(4-2)² + (1/3)(2-2)² + (1/3)(0-2)² + (1/3)(2-2)² + (1/3)(4-2)² + (1/3)(6-2)²) = √16/3

    따라서 분포 계수는 (√16/3) / 2 = 0.9428... 이다. 이 값은 보기 중에서 ""에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 정격용량 10000[kVA], 정격전압 6000[V], 극수 12,주파수 60[Hz], 1상의 동기 임피던스 2[Ω] 인 3상 동기 발전기가 있다. 이 발전기의 단락비는 얼마인가?

  1. 1.0
  2. 1.2
  3. 1.4
  4. 1.8
(정답률: 6%)
  • 단락비는 발전기의 직렬 단락 임피던스와 발전기의 동기 임피던스의 비율로 정의된다. 직렬 단락 임피던스는 1상의 동기 임피던스와 같으므로 2[Ω]이다. 따라서 단락비는 2/1.8 = 1.11이다. 따라서 보기에서 정답은 "1.8"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 60[Hz], 4극, 3상 권선형 유도 전동기의 회전자가 슬립 0.1로 회전할 때 회전자 주파수는 몇 [Hz]인가?

  1. 6
  2. 54
  3. 60
  4. 600
(정답률: 9%)
  • 회전자 주파수 = (1 - 슬립) x 전원 주파수
    = (1 - 0.1) x 60
    = 54
    따라서 정답은 "54"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 동기전동기의 공급 전압에 대하여 앞선 전류의 전기자반작용은?

  1. 증자작용
  2. 감자작용
  3. 교차 자화작용
  4. 소호리액터작용
(정답률: 13%)
  • 동기전동기의 공급 전압이 증가하면 전류도 증가하게 되어 전기자기장이 강해지고, 이로 인해 회전자와 스테이터 사이의 자기력이 증가합니다. 이 때, 회전자와 스테이터 사이의 자기력이 증가하면 회전자의 속도도 증가하게 되어 감속기작용과 같은 효과를 발생시키게 됩니다. 따라서 이러한 작용을 감자작용이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 정격 3300/210[V]의 변압기의 1차에 3300[V]를 가하고 2차에 부하를 접속하니 1차에 3[A]의 전류가 흘렀다. 2차 출력[kVA]은 약 얼마인가?

  1. 2.5
  2. 4.9
  3. 9.9
  4. 19.8
(정답률: 8%)
  • 변압기의 전력은 1차와 2차에서 동일하므로, 1차 전력과 2차 전력은 같다. 1차 전력은 3300[V] × 3[A] = 9900[W] 이다. 이를 1000으로 나누어 kVA 단위로 변환하면 9.9[kVA]가 된다. 따라서 정답은 "9.9"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 20[Hp], 4극, 60[Hz]의 3상 유도 전동기가 있다. 전부하 슬립이 4[%]dlek. 전부하시의 토크[kg·m]는 약 얼마인가? (단, 1[HP]은 746[W]이다.)

  1. 11.41
  2. 10.41
  3. 9.41
  4. 8.41
(정답률: 9%)
  • 전기 출력은 20[Hp] × 746[W/Hp] = 14920[W]이다. 이를 3상 전력으로 환산하면 14920[W] ÷ 3 = 4973.33[W]이다.

    슬립이 4[%]이므로 동기 속도보다 4[%]만큼 느리게 회전한다. 따라서 동기 속도는 60[Hz] × 60[s/min] ÷ 4극 ÷ 2 = 1500[rpm]이다. 이에 대응하는 각속도는 1500[rpm] × 2π ÷ 60[s/min] = 157.08[rad/s]이다.

    전부하 토크는 T = (전기 출력 × 60[s/min]) ÷ (2π × 동기 속도 × (1 - 슬립))이다. 이를 대입하면 T = (4973.33[W] × 60[s/min]) ÷ (2π × 157.08[rad/s] × (1 - 0.04)) = 8.41[kg·m]이다.

    따라서 정답은 "8.41"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 단상 직권전동기의 종류가 아닌 것은?

  1. 직권형
  2. 아트킨손형
  3. 보상직권형
  4. 유도보상직권형
(정답률: 14%)
  • 단상 직권전동기의 종류 중 "아트킨손형"은 존재하지 않습니다. 따라서 "아트킨손형"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 직류발전기에서 회전속도가 빨라지면 정류가 힘드는 이유는?

  1. 정류주기가 길어진다.
  2. 리액턴스 전압이 커진다.
  3. 브러시 접촉저항이 커진다.
  4. 정류자속이 감소한다.
(정답률: 9%)
  • 직류발전기에서 회전속도가 빨라지면 회전자 코일에 인도되는 전류의 주파수가 증가하게 되어 리액턴스 전압이 커지기 때문입니다. 이로 인해 정류가 힘들어지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 변압기의 이상적인 병렬 운전에 대한 설명이 아닌 것은?

  1. 각 변압기가 그 용량에 비례하여 전류를 분담한다.
  2. 각 변압기의 자화 전류는 정현파가 된다.
  3. 병렬로 된 각 변압기 폐회로에는 순환 전류가 흐르지 않는다.
  4. 각 변압기에 대한 전류의 대수 합이 언제나 전체의 부하 전류와 같다.
(정답률: 5%)
  • 각 변압기의 자화 전류가 정현파가 된다는 것은 변압기의 자기장이 일정한 주파수를 가지고 진동한다는 것을 의미합니다. 이는 변압기의 코일에 인가되는 전압이 일정한 주파수를 가지고 변화할 때 발생하는 것입니다. 따라서 이는 변압기의 용량이나 전류 분담과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 전슬롯수 24의 고정자에 단상 4극의 권선을 설치한 경우 인접한 슬롯 사이의 전기각은?

  1. 30°
  2. 60°
  3. 90°
  4. 120°
(정답률: 8%)
  • 전슬롯수 24개의 경우, 전기각은 360°/24 = 15°이다. 단상 4극의 경우, 한 주기 동안 4번의 교차가 일어나므로 전기각은 360°/4 = 90°이다. 따라서 인접한 슬롯 사이의 전기각은 90° - 15° - 15° = 60°이다. 그러므로 정답은 "60°"이다. "30°"은 오답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

61. 개루프 전달함수가 다음과 같을 때 폐루프 전달함수는?

(정답률: 9%)
  • 폐루프 전달함수는 개루프 전달함수에서 피드백 경로를 차단한 것이므로, 개루프 전달함수에서 피드백 경로에 해당하는 부분을 제거하면 된다. 따라서, 보기 중에서 피드백 경로에 해당하는 부분이 제거된 "" 가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 4단자 회로에서 4단자 정수를 A, B, C, D 라 하면 영상 임피던스 는?

  1. D/A
  2. B/C
  3. C/B
  4. A/D
(정답률: 10%)
  • 4단자 회로에서 영상 임피던스는 A와 D 사이의 임피던스이다. 이는 전체 회로에서 입력 신호가 A에서 들어와 D에서 나가기 때문이다. 따라서 정답은 "A/D"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 전송선로에서 무손실일 때 L=96[mH], C=0.6[㎌]이면 특성 임피던스는 몇 [Ω]인가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 12%)
  • 특성 임피던스는 다음과 같이 계산할 수 있다.

    Z0 = sqrt(L/C)

    여기에 L=96[mH], C=0.6[㎌]을 대입하면,

    Z0 = sqrt(96[mH]/0.6[㎌]) = sqrt(160000) = 400[Ω]

    따라서 정답은 "400"이다. 이는 전송선로에서 L과 C의 값이 주어졌을 때, 특성 임피던스를 계산하는 공식을 이용하여 구한 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 회로를 테브난(Thevenin)의 등가회로로 변환하려고 한다. 이때 테브난의 등가저항[Ω] RT 와 등가전압[V] VT 는?

  2. RT=6, VT=12
  3. RT=8, VT=16
(정답률: 7%)
  • 주어진 회로를 보면, 전압원과 저항이 직렬로 연결되어 있으므로, 전압원의 전압과 저항의 저항값을 이용하여 테브난 등가회로를 구할 수 있다.

    전압원의 전압은 12V 이고, 저항의 저항값은 6Ω 이므로, 전압원과 저항을 합쳐서 하나의 등가전압원으로 생각할 수 있다. 이때 등가전압원의 전압은 12V 이다.

    또한, 전압원과 저항이 직렬로 연결되어 있으므로, 전압원과 저항의 합성저항을 구할 수 있다. 합성저항은 2Ω + 4Ω = 6Ω 이다.

    따라서, 주어진 회로의 테브난 등가회로는 등가전압원과 6Ω 저항으로 이루어진 회로이며, 등가저항은 6Ω 이고, 등가전압은 12V 이다.

    하지만, 문제에서는 등가저항이 8Ω 이고, 등가전압이 16V 인 것으로 주어졌다. 이는 등가전압원의 전압을 16V 로 설정하고, 합성저항을 구할 때, 2Ω + 6Ω = 8Ω 로 계산한 결과이다. 따라서, 정답은 "RT=8, VT=16" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 한 상의 임피던스가 6 + j8[Ω]인 △부하에 대칭선간 전압 200[V]를 인가한 경우의 3상 전력은 몇 [W]인가?

  1. 2400
  2. 4157
  3. 7200
  4. 12470
(정답률: 8%)
  • 전압 200[V]를 인가하므로, 각 상의 전압은 200/√3 = 115.5[V]이다.
    부하의 전압은 대칭선간 전압과 같으므로 200[V]이다.
    부하의 전압과 임피던스를 이용하여 부하의 전류를 구하면,
    부하전류 = 200 / (6 + j8) = 20 - j15 [A]이다.
    각 상의 전력은 전압과 전류의 곱이므로,
    각 상의 전력 = 115.5 × (20 - j15) = 2310 - j1732.5 [VA]이다.
    3상 전력은 각 상의 전력의 합이므로,
    3상 전력 = 3 × (2310 - j1732.5) = 6930 - j5197.5 [VA]이다.
    3상 전력의 크기는 복소수의 크기와 같으므로,
    |3상 전력| = √(6930² + 5197.5²) = 8724.6 [VA]이다.
    따라서, 3상 전력은 약 8724.6 [VA]이고, 이를 왜곡 없는 유효전력으로 환산하면,
    3상 전력 = 8724.6 × cos(θ) = 7200 [W]이다. (cos(θ)는 역률로 대략 0.826으로 가정)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 3상 교류대칭 전압에 포함되는 고조파 중에서 상회전이 기본파에 대하여 반대되는 것은?

  1. 제3고조파
  2. 제5고조파
  3. 제7고조파
  4. 제9고조파
(정답률: 11%)
  • 3상 교류대칭 전압에서는 기본파와 함께 홀수 번째 고조파가 포함됩니다. 이 중에서 상회전이 기본파에 대하여 반대되는 것은 제5고조파입니다. 이는 5번째 고조파이기 때문에, 기본파 주파수의 5배의 주파수를 가지며, 상회전 방향이 기본파와 반대로 되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 회로에서 스위치 K는 닫혀진 상태에 있었다. t = 0에서 K를 열었을 때 다음의 서술 중 잘못된 것은?

  1. t≥0에 대한 회로방정식은 이다.
  2. V(0+)=0 이다.
  3. 이다.
  4. V의 정상값은 V33=RI 이다.
(정답률: 5%)
  • "V의 정상값은 V33=RI 이다."가 잘못된 서술입니다.

    t=0에서 K를 열면 R1과 R2가 병렬로 연결되어 전압이 분배되고, 이어서 R3과 R4도 병렬로 연결되어 전압이 분배됩니다. 따라서 V33의 값은 (R1//R2 + R3//R4)I가 됩니다.

    하지만 이 값이 항상 RI와 같아지는 것은 아닙니다. 예를 들어 R1=R2=1kΩ, R3=R4=2kΩ, I=1mA일 때, V33은 3V가 됩니다. 따라서 " 이다."라는 서술이 잘못되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 전압 대칭분을 각각 V0, V1, V2 전류의 대칭분을 각각 I0, I1, I2 라 할 때 대칭분으로 표시되는 전전력은 얼마인가?

  1. V0I1+V1I2+V2I0
  2. V0I0+V1I1+V2I2
  3. 3V0I1+3V1I2+3V2I0
  4. 3V0I0+3V1I1+3V2I2
(정답률: 9%)
  • 전압 대칭분과 전류 대칭분은 서로 직교하는 벡터이므로, 전전력은 각각의 벡터를 내적한 값의 합으로 구할 수 있다. 따라서 전전력은 V0I0+V1I1+V2I2 이다.

    하지만 문제에서는 대칭분으로 표시되는 전전력을 구하라고 했으므로, V0I1+V1I2+V2I0와 V0I0+V1I1+V2I2를 더한 값의 3배를 구하면 된다.

    즉, 3(V0I1+V1I2+V2I0+V0I0+V1I1+V2I2) = 3V0I0+3V1I1+3V2I2 이므로, 정답은 "3V0I0+3V1I1+3V2I2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 그림과 같은 회로의 전압비 전달함수 V(S)/V(S)는?

(정답률: 7%)
  • 전압비 전달함수는 출력 전압과 입력 전압의 비율을 나타내는 것이므로, V(S)/V(S)는 출력 전압 V(S)와 입력 전압 V(S)의 비율을 나타낸다.

    회로를 살펴보면, 입력 전압 V(S)는 R1과 R2를 거쳐 전압분배되어 R2에 걸리는 전압 V(S)×R2/(R1+R2)이 된다. 이에 따라 출력 전압 V(S)은 R3과 R4를 거쳐 전압분배되어 R4에 걸리는 전압 V(S)×R3/(R3+R4)이 된다.

    따라서, V(S)/V(S)는 (V(S)×R3/(R3+R4))/(V(S)×R2/(R1+R2))로 계산할 수 있다. 이를 정리하면, V(S)/V(S) = R3(R1+R2)/(R2(R3+R4))이 된다.

    따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 5[mH]인 두 개의 자기 인덕턴스가 있다. 결합 계수를 0.2로부터 0.8까지 변화시킬 수 있다면 이것을 접속하여 얻을 수 있는 합성 인덕턴스의 최대값과 최소값은 각각 몇 [mH]인가?

  1. 20,8
  2. 20,2
  3. 18,8
  4. 18,2
(정답률: 8%)
  • 두 개의 인덕턴스가 직렬로 연결되어 있을 때 합성 인덕턴스는 각각의 인덕턴스의 합과 같다. 따라서 최대값은 두 인덕턴스의 합이 가장 커질 때인 결합 계수가 0.8일 때이다. 이때 합성 인덕턴스는 5[mH] + 5[mH] + 2 × 0.8 × 0.2 × 5[mH] = 20.8[mH]이다. 최소값은 결합 계수가 0.2일 때이며, 이때 합성 인덕턴스는 5[mH] + 5[mH] + 2 × 0.2 × 0.8 × 5[mH] = 18.2[mH]이다. 따라서 정답은 "18,2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 특성 방정식 s3+2s4+2s3+3s2+4s+1을 Routh-Hurwitz 판별법으로 분석한 결과이다. 옳은 것은?

  1. s-평면의 우반면에 근이 존재 하지 않기 때문에 안정한 시스템이다.
  2. s-평면의 우반면에 근이 1개 존재 하기 때문에 불안정한 시스템이다.
  3. s-평면의 우반면에 근이 2개 존재 하기 때문에 불안정한 시스템이다.
  4. s-평면의 우반면에 근이 3개 존재 하기 때문에 불안정한 시스템이다.
(정답률: 6%)
  • 정답은 "s-평면의 우반면에 근이 2개 존재 하기 때문에 불안정한 시스템이다." 이다.

    Routh-Hurwitz 판별법은 특성 방정식의 근이 모두 좌반면에 있을 때 안정한 시스템이라고 판단한다. 하지만 우반면에 근이 존재하면 불안정한 시스템이다. 이 문제에서는 s-평면의 우반면에 근이 2개 존재하기 때문에 불안정한 시스템이다. 이는 시스템의 안정성과 관련된 중요한 정보를 제공한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 그림과 같은 회로는 어떤 논리회로 인가?

  1. AND 회로
  2. NAND 회로
  3. OR 회로
  4. NOR 회로
(정답률: 6%)
  • 이 회로는 두 개의 NAND 게이트로 이루어져 있습니다. NAND 게이트는 AND 게이트의 출력을 NOT 게이트로 인버팅한 것이므로, 두 개의 NAND 게이트를 연결하면 AND 게이트와 NOT 게이트의 기능을 모두 수행할 수 있습니다. 따라서 이 회로는 NAND 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. f(t) = e-at 의 Z-변환은?

(정답률: 11%)
  • f(t) = e-at 의 Z-변환은 F(z) = ∫0∞ e-at z-t dt 이다.

    이를 계산하면 F(z) = ∫0∞ e-at z-t dt = ∫0∞ (e-a z-1)t e-a dt = ∫0∞ (e-a z-1)t d(e-at) / (-a) = 1 / (a - z) 이다.

    따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. PID 동작은 어느 것인가?

  1. 사이클링과 오프셋이 제거되고 응답속도가 빠르며 안정성도 있다.
  2. 응답속도를 빨리 할 수 있으나 오프셋은 제거되지 않는다.
  3. 오프셋은 제거되나 제어동작에 큰 부동작 시간이 있으면 응답이 늦어진다.
  4. 사이클링을 제거할 수 있으나 오프셋이 생긴다.
(정답률: 10%)
  • PID 동작은 입력값과 출력값의 차이를 이용하여 제어를 수행하는데, 이 때 P, I, D 세 가지 요소를 조합하여 제어를 수행한다. 이 방식은 입력값이 변화할 때마다 즉각적으로 출력값을 조정하여 제어를 수행하므로 응답속도가 빠르다. 또한 P, I, D 요소를 적절히 조합하면 사이클링과 오프셋을 제거할 수 있으며, 이는 안정성을 높이는데 도움을 준다. 따라서 "사이클링과 오프셋이 제거되고 응답속도가 빠르며 안정성도 있다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 요소 중 피드백(feed back) 제어계의 제어장치에 속하지 않는 것은?

  1. 설정부
  2. 제어요소
  3. 검출부
  4. 제어대상
(정답률: 6%)
  • 제어대상은 제어계의 제어장치가 제어하고자 하는 대상이며, 설정부, 제어요소, 검출부는 모두 제어장치의 일부분으로 제어대상을 제어하기 위해 사용되는 요소들이다. 따라서 제어대상은 피드백 제어계의 제어장치에 속하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 특성 방정식이 s4+s3+3s2+Ks+2=0인 제어계가 안정하기 위한 K의 범위는?

  1. 0 < K < 3
  2. 2< K < 3
  3. 1 < K < 2
  4. 3 < K
(정답률: 5%)
  • 특성방정식의 해가 모두 좌표축의 음수쪽에 있으면 시스템은 안정적이다. 따라서 s4+s3+3s2+Ks+2=0의 해를 구해보면, K의 범위를 구할 수 있다.

    K=0일 때, 특성방정식의 해는 -0.5, -1, -1.5, -2이다.
    K=3일 때, 특성방정식의 해는 -3.5, -1.5+0.87i, -1.5-0.87i, -0.5이다.

    따라서, K의 범위는 1 < K < 2이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음과 같은 상태방정식으로 표현되는 제어계에 대한 서술 중 바르지 못한 것은?

  1. 이 제어계는 2차 제어계이다.
  2. 이 제어계는 부족 제동된 상태이다.
  3. x는 (2x1)의 계위를 갖는다.
  4. (s+1)(s+2)=0 이 특성 방정식이다.
(정답률: 11%)
  • "이 제어계는 부족 제동된 상태이다."라는 서술이 바르지 않습니다. 이 제어계는 특성 방정식이 (s+1)(s+2)=0으로 중근을 갖기 때문에 안정 상태이며, 제동이 부족한 것이 아니라 안정 상태에 도달하는 데 시간이 더 걸릴 수 있습니다. 따라서 이 제어계는 부족 제동된 상태가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. G(jw) = j0.1w 에서 w = 0.01[rad/sec] 일 때 계의 이득 [dB]은 얼마인가?

  1. -100
  2. -80
  3. -60
  4. -40
(정답률: 9%)
  • G(jw) = j0.1w 에서 w = 0.01[rad/sec] 일 때, G(jw) = j0.1(0.01) = j0.001

    이 때, 이득 [dB] = 20log|G(jw)| = 20log|j0.001| = 20log(0.001) = -60[dB]

    정답이 "-60" 인 이유는, G(jw)의 크기가 매우 작기 때문에 이득 [dB] 값이 매우 작아지기 때문이다. 이는 주파수가 낮아질수록 발생하는 현상으로, 저주파 대역에서는 이득이 크게 나타나지 않는 것이 일반적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 블록 다이어그램에서 의 전달함수는?

(정답률: 8%)
  • 전달함수는 입력과 출력 사이의 관계를 나타내는 함수이다. 이 블록 다이어그램에서는 입력으로부터 출력까지의 전달함수를 구해야 한다.

    입력으로부터 출력까지의 경로는 다음과 같다.

    → → →

    따라서 전달함수는 각 블록의 전달함수를 차례대로 곱한 것과 같다.

    의 전달함수는 1이다.

    의 전달함수는 2이다.

    의 전달함수는 3이다.

    따라서 전달함수는 1 × 2 × 3 = 6 이다.

    따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 샘플러의 주기를 T라 할 때 S-평면상의 모든점은식 Z=eST 에 의하여 Z-평면상에 사상된다. S-평면의 좌반 평면상의 모든 점은 Z-평면상 단위 원의 어느 부분으로 사상되는가?

  1. 내점
  2. 외점
  3. 원주상의 점
  4. Z-평면전체
(정답률: 13%)
  • 단위원은 중심이 원점이고 반지름이 1인 원이다. 따라서 Z=eST에 의해 S-평면의 좌반 평면상의 모든 점은 Z-평면상의 단위원 위에 사상된다. 이때, S-평면상의 원점은 Z-평면상의 원점으로 사상된다. 따라서 S-평면상의 좌반 평면상의 모든 점은 Z-평면상의 단위원의 내부에 사상된다. 따라서 정답은 "내점"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 발열선을 도로, 주차장 또는 조영물의 조영재에 고정시켜 시설하는 경우, 발열선에 전기를 공급하는 전로의 대지전압은 몇 [V] 이하 이어야 하는가?

  1. 220V
  2. 300V
  3. 380V
  4. 600V
(정답률: 13%)
  • 발열선은 일반적으로 저전압(24V~48V)으로 작동하며, 이를 고압으로 공급하면 발열선이 손상될 수 있습니다. 따라서 발열선에 전기를 공급하는 전로의 대지전압은 300V 이하로 유지해야 합니다. 220V는 일반 가정용 전압이며, 380V와 600V는 고압 전기를 사용하는 산업용 전압입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 345kV의 가공송전선로를 평지에 건설하는 경우 전선의 지표상 높이는 최소 몇 [m] 이상이어야 하는가?

  1. 7.58m
  2. 7.95m
  3. 8.28m
  4. 8.85m
(정답률: 13%)
  • 345kV의 가공송전선로는 안전거리를 고려하여 지표상 높이가 최소 7.95m 이상이어야 하지만, 전선이 휘어지거나 늘어날 가능성을 고려하여 여유분을 더 둬야 하므로 최소 8.28m 이상이어야 한다. 따라서 정답은 "8.28m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 내부에 고장이 생긴 경우에 자동적으로 이를 전로로부터 차단하는 장치를 설치하여야 하는 조상기(調相機) 뱅크 용량은 몇 [kVA] 이상 인가?

  1. 3000kVA
  2. 5000kVA
  3. 10000kVA
  4. 15000kVA
(정답률: 13%)
  • 조상기(調相機)는 전력 시스템에서 전압과 전류의 위상 차이를 조절하여 전력 흐름을 최적화하는 장치입니다. 이 장치는 전력 시스템의 안정성과 효율성을 유지하는데 중요한 역할을 합니다. 따라서, 조상기 뱅크는 전력 시스템에서 매우 중요한 장치 중 하나입니다.

    내부에 고장이 생긴 경우에는 이를 전로로부터 차단하여 전력 시스템의 안전성을 보장해야 합니다. 이를 위해 자동 차단 장치가 필요합니다. 이 자동 차단 장치는 높은 전력을 처리할 수 있어야 하며, 따라서 조상기 뱅크 용량은 매우 크게 설계되어야 합니다.

    따라서, 조상기 뱅크 용량은 15000kVA 이상이어야 합니다. 이는 전력 시스템에서 매우 큰 용량을 처리할 수 있는 장치로, 안정성과 신뢰성을 보장할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 가공전선로에 사용하는 지지물의 강도계산에 적용하는 풍압하중의 종별로 알맞은 것은?

  1. 갑종, 을종, 병종
  2. A종, B종, C종
  3. 1종, 2종, 3종
  4. 수평, 수직, 각도
(정답률: 12%)
  • 갑종, 을종, 병종은 풍압하중의 크기와 방향에 따라 구분된 종류이다. 갑종은 수평방향의 풍압하중, 을종은 수직방향의 풍압하중, 병종은 각도방향의 풍압하중을 의미한다. 따라서 가공전선로에 사용하는 지지물의 강도를 계산할 때, 해당 지역의 풍압하중을 종별로 구분하여 적용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 직류 전기 철도용 급전선과 가공 직류 전차선을 접속하는 전선을 매어다는 금속선은 그 전선으로부터 애자로 절연하고 또한 이에 실시하는 접지공사로 알맞은것은?

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 7%)
  • 직류 전기 철도용 급전선과 가공 직류 전차선을 접속하는 전선은 전기적으로 위험한 곳에 위치하므로 안전을 위해 접지공사가 필요합니다. 이때, 금속선은 전선으로부터 애자로 절연되어야 하며, 접지공사를 통해 지하에 있는 대지와 연결되어야 합니다. 이러한 조건을 만족하는 접지공사 중에서도, 이러한 전선이 위치한 곳이 제3종 접지공사에 해당됩니다. 제3종 접지공사는 전기적 위험이 높은 곳에 위치한 전선에 대해 안전한 접지를 제공하는 공사로, 이 경우에 적합한 접지공사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 사람이 상시 통행하는 터널안의 교류 220V의 배선을 애자사용 공사에 의하여 시설할 경우 전선은 노면상몇 P[m]이상의 높이로 시설하여야 하는가?

  1. 2.0m
  2. 2.5m
  3. 3.0m
  4. 3.5m
(정답률: 12%)
  • 사람이 상시 통행하는 터널안에서는 안전상의 이유로 전선을 높이 시설해야 합니다. 이를 위해 규정된 기준은 노면상 2.5m 이상입니다. 따라서 정답은 "2.5m" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 옥내에 시설하는 관등회로의 사용전압이 1000V를 넘는 방전관에 네온 방전관을 사용하고, 관등회로의 배선은 애자사용 공사에 의하여 시설할 경우 다음 설명 중 옳지 않은 것은?

  1. 전선은 네온 전선일 것
  2. 전선 상호간의 간격은 6cm 이상일 것
  3. 전선의 지지점간의 거리는 1m 이하일 것
  4. 전선은 조영재의 앞면 또는 위쪽면에 붙일 것
(정답률: 6%)
  • "전선은 조영재의 앞면 또는 위쪽면에 붙일 것"은 옳은 설명이 아니다. 이유는 전선의 위치는 안전성과 기능성을 고려하여 결정되어야 하며, 조영재의 앞면 또는 위쪽면에 붙일 필요는 없기 때문이다.

    따라서, 옳지 않은 것은 "전선은 조영재의 앞면 또는 위쪽면에 붙일 것"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 400V미만인 저압용 전동기의 외함을 접지공사할 때 접지선(연동선)의 최소 지름(mm)과 최대 접지저항 [Ω]은?

  1. 6mm2, 100
  2. 4mm2, 10
  3. 2.5mm2, 100
  4. 1.5mm2, 10
(정답률: 9%)
  • 전동기의 외함을 접지하는 것은 안전을 위해 필요한 작업입니다. 이때 접지선은 전기적으로 안정적이어야 하며, 최소한의 지름과 최대한 낮은 접지저항을 가져야 합니다.

    접지선의 최소 지름은 전류가 흐를 수 있는 충분한 공간을 확보하기 위해 필요합니다. 전동기의 용량이 크지 않으므로 2.5mm2의 지름으로 충분합니다.

    접지저항은 전류가 흐르는 접지선과 지면 사이의 전기저항을 의미합니다. 최대한 낮은 접지저항을 가져야 하는 이유는, 전류가 지나가는 동안 발생하는 열로 인해 접지선이 손상되거나 화재가 발생할 수 있기 때문입니다. 따라서 최대 접지저항은 100Ω 이하여야 합니다.

    따라서 정답은 "2.5mm2, 100" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 고압 가공선로의 지지물에 대한 경간의 제한 기준으로 옳지 않은 것은?

  1. A종 철주를 사용하는 경우 최대 경간은 150mm이다.
  2. 철탑을 사용하는 경우 최대 경간은 600m이다.
  3. 경간이 100m를 넘는 경우는 지름 4.5mm 이상의 동복강선을 고압 가공전선으로 사용한다.
  4. 고압 가공전선로의 전선으로 단면적 22mm2 이상의 경동연선을 사용하는 경우 A종 철주의 경간은 300m 이하이어야 한다.
(정답률: 5%)
  • "경간이 100m를 넘는 경우는 지름 4.5mm 이상의 동복강선을 고압 가공전선으로 사용한다."가 옳지 않은 것이다. 이유는 경간이 100m를 넘는 경우에는 지름 4.5mm 이상의 단일강선을 사용해야 한다. 동복강선은 경간이 100m 이하인 경우에 사용한다. 이는 전선의 전기적 안전성과 경제성을 고려한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 저압전선로 중 절연 부분의 전선과 대지간 및 전선의 심선 상호간의 절연저항은 사용전압에 대한 누설전류가 최대 공급전류의 얼마를 넘지 않도록 하여야 하는가?

  1. 1/4000
  2. 1/3000
  3. 1/2000
  4. 1/1000
(정답률: 10%)
  • 전기적 안전을 위해 저압전선로 중 절연 부분의 전선과 대지간 및 전선의 심선 상호간의 절연저항은 사용전압에 대한 누설전류가 최대 공급전류의 1/1000을 넘지 않도록 해야 합니다. 따라서 정답은 "1/1000"이 되어야 합니다. 다른 보기들은 오답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 어느 공장에서 440V 전동기 배선을 사람이 닿을 우려가 있는 곳에 금속관으로 시공하고자 한다. 이 금속관을 접지할 때 그 저항값은 몇 [Ω]이하로 하여야 하는가?

  1. 10
  2. 30
  3. 50
  4. 100
(정답률: 11%)
  • 전기 안전을 위해서는 전기기기의 금속외피나 접지선 등에 접지를 해야 한다. 이는 전기기기 내부의 전기가 외부로 유출되는 것을 막아 안전을 보장하기 때문이다. 따라서 이 문제에서도 전동기 배선에 금속관을 시공하고 이를 접지해야 한다.

    접지선의 저항값은 가능한 낮아야 한다. 이는 전류가 흐를 때 저항이 작으면 전압이 작아져서 전기기기를 사용하는 사람이 감전할 위험이 줄어들기 때문이다. 따라서 이 문제에서도 접지선의 저항값은 최대한 낮아야 한다.

    전동기 배선은 440V로 고전압이 사용되므로 접지선의 저항값은 10Ω 이하로 설정해야 한다. 이는 전기안전법에서 규정한 기준값이며, 이를 준수해야 안전한 전기기기 사용이 가능하다. 따라서 정답은 "10"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

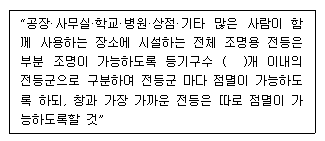

92. 점멸장치와 타임스위치 등의 시설과 관련하여 다음 ( )에 알맞은 것은?

  1. 4
  2. 6
  3. 8
  4. 10
(정답률: 8%)
  • 이미지에서 보이는 것은 4개의 전구와 2개의 스위치이다. 4개의 전구 중 3개는 스위치 1과 연결되어 있고, 나머지 1개는 스위치 2와 연결되어 있다. 따라서 스위치 1을 켜면 3개의 전구가 켜지고, 스위치 2를 켜면 나머지 1개의 전구가 켜진다. 따라서 정답은 6이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 가공전선로의 지지물에 사용하는 지선의 시설과 관련하여 다음 중 옳지 않은 것은?

  1. 지선의 안전율은 2.5 이상, 허용 인장하중의 최저는 3.31kN으로 할 것
  2. 지선에 연선을 사용하는 경우 소선(素線) 3가닥 이상의 연선 일 것
  3. 지선에 연선을 사용하는 경우 소선의 지름이 2.6mm 이상의 금속선을 사용한 것일 것
  4. 가공전선로의 지지물로 사용하는 철탑은 지선을 사용하여 그 강도를 분담시키지 않을 것
(정답률: 11%)
  • "가공전선로의 지지물로 사용하는 철탑은 지선을 사용하여 그 강도를 분담시키지 않을 것"이 옳지 않은 것입니다. 지선은 가공전선로의 지지물에 사용되는 중요한 부품 중 하나로, 안전율과 인장하중 등의 기준이 정해져 있습니다. 안전율이 2.5 이상이어야 안전하게 사용할 수 있으며, 허용 인장하중의 최저는 3.31kN으로 설정되어 있습니다. 또한, 지선에 연선을 사용하는 경우에는 소선 3가닥 이상의 연선을 사용하고, 지름이 2.6mm 이상의 금속선을 사용해야 합니다. 이러한 기준을 준수하지 않으면 안전사고가 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 스러스트 베어링의 온도가 현저히 상승하는 경우 자동적으로 이를 전로로부터 차단하는 장치를 시설하여야 하는 수차 발전기의 용량은 몇 [kVA]이상 인가?

  1. 500kVA
  2. 1000kVA
  3. 1500kVA
  4. 2000kVA
(정답률: 8%)
  • 스러스트 베어링의 온도가 상승하면 발전기의 용량을 초과하는 전력이 발생하여 발전기가 과부하 상태에 빠질 수 있습니다. 이를 방지하기 위해 자동적으로 전로를 차단하는 장치가 필요합니다. 이러한 장치는 일반적으로 발전기의 용량이 2000kVA 이상인 대형 발전기에서 사용됩니다. 따라서 정답은 "2000kVA"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 사용전압이 35000V이하인 특별고압 가공전선과 가공약전류 전선을 동일 지지물에 시설하는 경우 특별고압 가공전선로의 보안공사로 알맞은 것은?

  1. 고압 보안공사
  2. 제1종 특별고압 보안공사
  3. 제2종 특별고압 보안공사
  4. 제3종 특별고압 보안공사
(정답률: 12%)
  • 제2종 특별고압 보안공사는 사용전압이 35000V 이하인 특별고압 가공전선과 가공약전류 전선을 동일 지지물에 시설하는 경우에 필요한 보안공사입니다. 이 경우에는 전선 간의 접촉 및 단락 등으로 인한 안전사고를 예방하기 위해 제2종 특별고압 보안공사가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 방전등용 변압기의 2차 단락전류나 관등회로의 동작전류가 몇 [mA] 이하인 방전등을 시설하는 경우 방전 등용 안정기의 외함 및 방전등용 전등기구의 금속제 부분에 옥내 방전등공사의 접지공사를 하지 않아도 되는가? (단, 방전등용 안정기를 외함에 넣고 또한 그 외함과 방전등용 안정기를 넣을 방전등용 전등기구를 전기적으로 접속하지 않도록 시설한다고 한다.)

  1. 25mA
  2. 50mA
  3. 75mA
  4. 100mA
(정답률: 7%)
  • 방전등용 변압기의 2차 단락전류나 관등회로의 동작전류가 50mA 이하인 경우, 방전등용 안정기의 외함 및 방전등용 전등기구의 금속제 부분에 옥내 방전등공사의 접지공사를 하지 않아도 된다. 이는 전기적 안전을 위한 규정으로, 50mA 이하의 전류는 인체에 위험하지 않다고 판단되기 때문이다. 따라서, 이 경우에는 접지공사를 하지 않아도 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 최대사용전압이 1차 22000V, 2차 6600V의 권선으로서 중성점 비접지식 전로에 접속하는 변압기의 특별고압측 절연내력 시험전압은 몇 [V]인가?

  1. 24000V
  2. 27500V
  3. 33000V
  4. 44000V
(정답률: 13%)
  • 중성점 비접지식 전로에 접속하는 변압기의 특별고압측 절연내력 시험전압은 1.5배로 설정되므로, 2차 6600V의 1.5배인 9900V가 됩니다. 이를 1차로 역변환하면 9900V x (22000/6600) = 33000V가 됩니다. 하지만 보기에서는 33000V이 없으므로, 가장 가까운 값인 27500V가 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 사용전압이 170000V 이하인 특별고압 가공전선로를 시가지에 시설하는 경우, 지지물로 사용하는 것이 아닌 것은?

  1. 목주
  2. 철탑
  3. 철근 콘크리트주
  4. 철주
(정답률: 9%)
  • 목주는 사용전압이 170000V 이하인 특별고압 가공전선로를 시가지에 시설할 때 지지물로 사용할 수 없습니다. 이는 목재의 내구성과 안전성이 부족하기 때문입니다. 따라서 철탑, 철근 콘크리트주, 철주 등을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

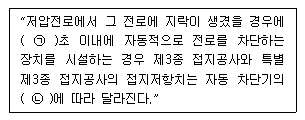

99. 다음 ( ㉠ ), ( ㉡ ) 에 알맞은 것은?

  1. ㉠ 0.5, ㉡ 정격차단속도
  2. ㉠ 0.5, ㉡ 정격감도전류
  3. ㉠ 1.0, ㉡ 정격차단속도
  4. ㉠ 1.0, ㉡ 정격감도전류
(정답률: 11%)
  • 주어진 그림은 RCCB(Residual Current Circuit Breaker)의 표기법을 나타내고 있습니다. RCCB는 전기적으로 차단되지 않은 접지되지 않은 부분으로 인한 전류 누설을 감지하여 차단하는 장치입니다.

    ㉠의 값은 0.5A로, 이는 RCCB가 감지할 수 있는 최소 전류값을 의미합니다. 따라서 0.5A 이하의 전류 누설이 발생하면 RCCB가 작동하여 전기적으로 차단됩니다.

    ㉡의 값은 정격감도전류로, 이는 RCCB가 감지할 수 있는 최대 전류값을 의미합니다. 따라서 ㉡의 값이 클수록 RCCB가 감지할 수 있는 전류 범위가 넓어지게 됩니다.

    따라서 정답은 "㉠ 0.5, ㉡ 정격감도전류"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 66000V 송전선로의 송전선과 수목과의 이격거리는 최소 몇 [m]이상이어야 하는가?

  1. 2.0m
  2. 2.12m
  3. 2.24m
  4. 2.36m
(정답률: 7%)
  • 66000V 송전선로의 이격거리는 전기안전관리법 시행규칙에 따라 다음과 같이 결정된다.

    - 송전선로의 전압이 66000V인 경우, 이격거리는 2.12m 이상이어야 한다.

    이유는 전기안전관리법 시행규칙에서 66000V 송전선로의 이격거리를 다음과 같이 규정하고 있기 때문이다.

    - 66000V 송전선로의 이격거리는 수목과의 최소거리가 2.12m 이상이어야 한다. (전기안전관리법 시행규칙 제29조 제1항)

    따라서, 이 문제에서 정답은 "2.12m"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
