전기공사기사 필기 기출문제복원 (2009-05-10)

전기공사기사
(2009-05-10 기출문제)

목록

1과목: 전기응용 및 공사재료

1. 플라즈마 제트(Plasma jet)용접의 특징 아닌 것은?

  1. 용접 속도가 빠르고 균일한 용접이 된다.
  2. 비드(bead)폭이 좁고 용입이 깊다.
  3. 플라즈마 아크의 에너지 밀도가 커서 안정도가 높고 보유 열량이 크다.
  4. 용접속독 크기 때문에 가스의 보호가 충분하게 된다.
(정답률: 55%)
  • 용접속독 크기 때문에 가스의 보호가 충분하게 된다는 것은 틀린 설명입니다. 실제로는 플라즈마 아크의 에너지 밀도가 높아서 용접 부위 주변의 공기를 이온화시켜 플라즈마를 생성하고, 이 플라즈마가 용접 부위를 가열하면서 용접이 이루어집니다. 따라서 플라즈마 제트 용접에서는 용접 부위 주변에 보호 가스를 주입하여 산소와 기타 오염물질의 침입을 막아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 단위가 잘못된 것은?

  1. 1[lx]=1[lm/m2]
  2. 1[sb]=102[nt]
  3. 1[sb]=1[cd/cm2]
  4. 1[ph]=104[lx]
(정답률: 73%)
  • 정답은 "1[sb]=1[cd/cm2]"이다.

    사비트(Sb)는 광도의 단위로, 1cm2의 면적에서 1칸델라(cd)의 광도를 내는 것이다. 따라서 "1[sb]=1[cd/cm2]"는 올바른 단위이다.

    반면에 "1[sb]=102[nt]"는 올바른 단위가 아니다. 노크턴(nt)은 광도의 단위가 아니라, 힘의 단위이다. 따라서 이 단위는 잘못되었다.

    "1[lx]=1[lm/m2]"는 일루미네이션(lx)의 단위로, 1m2의 면적에 1루멘(lm)의 광도가 비추어지는 것이다. 이는 올바른 단위이다.

    "1[ph]=104[lx]"는 폴(lx)의 단위로, 1m2의 면적에 1칸델라(cd)의 광도가 비추어지는 것과 같다. 이 또한 올바른 단위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 동일 정격의 다이오드를 병렬로 사용하면 어떻게 되는가?

  1. 역전압을 크게 할 수 있다.
  2. 순방향 전류를 증가시킬 수 있다.
  3. 전원 변압기를 사용할 수 있다.
  4. 필터 회로가 필요 없게 된다.
(정답률: 91%)
  • 동일 정격의 다이오드를 병렬로 사용하면 전류를 분산시켜서 각 다이오드에 가해지는 전류를 줄일 수 있으므로 순방향 전류를 증가시킬 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 메탈 할라이트램프에 대한 설명으로 옳지 않은 것은?

  1. 고휘도이고 1등당 광속이 많고 배광제어가 쉽다.
  2. 연색성이 나쁘다.
  3. 수명이 길고 효율이 높다.
  4. 시동전압이 높으며 정동 방향이 수평이 되어야 한다.
(정답률: 77%)
  • "연색성이 나쁘다"는 옳지 않은 설명이다. 메탈 할라이트램프는 색온도가 높아 백색광을 발산하며, 색상 재현성이 뛰어나므로 연색성이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. LASCR은 무엇에 의해 트리거 되는가?

  1. 열
  2. 압력
  3. 온도
  4. 빛
(정답률: 86%)
  • LASCR은 빛에 의해 트리거 됩니다. LASCR은 빛에 노출되면 전기적으로 활성화되어 전류를 흐르게 합니다. 이러한 특성 때문에 LASCR은 광섬유 통신, 광전송 등의 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 플라이휠 효과1[kgㆍm2]인 플라이휠 회전속도가 1500[rpm]에서 1200[rpm]으로 떨어졌다. 방출에너지는 약 몇 [J]인가?

  1. 1.11×103[J]
  2. 1.11×104[J]
  3. 2.11×103[J]
  4. 2.11×104[J]
(정답률: 72%)
  • 플라이휠의 회전에너지는 다음과 같이 계산할 수 있다.

    회전에너지 = 1/2 × 플라이휠 효과 × 회전속도2

    따라서, 회전속도가 1500[rpm]에서 1200[rpm]으로 떨어졌을 때, 회전에너지는 다음과 같이 계산할 수 있다.

    회전에너지 = 1/2 × 1[kgㆍm2] × (1500[rpm]/60[s/min])2 - 1/2 × 1[kgㆍm2] × (1200[rpm]/60[s/min])2
    = 1/2 × 1[kgㆍm2] × (2500/60)2 - 1/2 × 1[kgㆍm2] × (2000/60)2
    = 1/2 × 1[kgㆍm2] × 520.83 - 1/2 × 1[kgㆍm2] × 333.33
    = 93.75 [J]

    따라서, 정답은 "1.11×103[J]"가 아니라, "93.75[J]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 기체 또는 액체 속에 고체의 입자가 분산되어 있을 경우 이에 전압을 가하면 입자가 이동한다. 이 현상을 무엇이라 하는가?

  1. 전해 연마
  2. 전기 영동
  3. 용융염 전해
  4. 전기 도금
(정답률: 75%)
  • 정답은 "전기 영동"이다. 이는 전기장이 가해지면 입자들이 전기장의 방향으로 이동하게 되는데, 이를 전기 영동이라고 한다. 이는 전해 연마, 용융염 전해, 전기 도금 등 다양한 분야에서 응용되고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 적외선 건조의 용도가 아닌 것은?

  1. 도장건조
  2. 비닐막의 접착
  3. 섬유 공업에서 응용
  4. 인쇄 잉크의 건조
(정답률: 84%)
  • 적외선 건조는 도장건조, 섬유 공업에서 응용, 인쇄 잉크의 건조에 사용됩니다. 그러나 비닐막의 접착은 적외선 건조와는 관련이 없습니다. 따라서 정답은 "비닐막의 접착"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 반사율β, 투과율 r, 반지름 ?인 완전 확산성 구형 글로브의 중심의 광도 I의 점광원을 켰을 때 광속 발산도는?

(정답률: 70%)
  • 완전 확산성 구형 글로브의 경우, 광속 발산도는 점광원에서 나오는 광속의 일부만이 반사되고 나머지는 투과되기 때문에 다음과 같이 계산할 수 있다.

    반사된 광속 = β × 점광원에서 나오는 광속
    투과된 광속 = r × 점광원에서 나오는 광속

    따라서, 중심의 광도 I의 점광원을 켰을 때 광속 발산도는 다음과 같다.

    광속 발산도 = (반사된 광속 + 투과된 광속) / (4πr²)
    = (βI + rI) / (4πr²)
    = I(β + r) / (4πr²)

    따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 전차 운전에서 최고 속도를 변화시키지 않고 표정 속도를 크게 하려면 다음 중 어떠한 방법이 좋은가?

  1. 가속도와 감속도를 크게 한다
  2. 가속도를 크게 하고, 감속도를 작게 한다.
  3. 가속도를 작게 하고, 감속도를 크게 한다.
  4. 가속도와 감속도를 작게 한다.
(정답률: 67%)
  • 정답은 "가속도와 감속도를 크게 한다"입니다. 전차 운전에서 속도를 변화시키지 않고 표정 속도를 크게 하기 위해서는 가속도와 감속도를 크게 해야합니다. 가속도와 감속도가 크면 전차가 빠르게 가속하고 감속하기 때문에 표정 속도를 빠르게 변화시킬 수 있습니다. 반면에 가속도를 작게 하거나 감속도를 크게 하면 전차가 느리게 가속하거나 감속하기 때문에 표정 속도를 빠르게 변화시키기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 설계하중을 따른 전주의 길이가 16[m]일 때 땅에 묻히는 표준 깊이는 몇 [m]이상이어야 하는가? (단, 설계 하중에 9.8kN을 초과하는 경우 이다.)

  1. 1.7
  2. 2.2
  3. 2.7
  4. 3.0
(정답률: 52%)
  • 설계하중이 9.8kN을 초과하는 경우, 땅에 묻히는 전주의 길이는 증가하게 됩니다. 이는 전주가 받는 하중이 증가하면서, 땅에 대한 지지력이 강화되기 때문입니다. 따라서, 설계하중이 9.8kN을 초과하는 경우에는, 땅에 묻히는 표준 깊이가 증가하게 됩니다.

    하지만, 이 문제에서는 전주의 길이가 16[m]로 고정되어 있습니다. 따라서, 땅에 묻히는 표준 깊이를 결정하는 것은 설계하중입니다.

    보기에서 가장 작은 값인 "1.7"은 설계하중이 9.8kN을 초과하지 않는 경우에 해당합니다. 따라서, 이는 정답이 될 수 없습니다.

    "2.2"와 "2.7"은 설계하중이 9.8kN을 초과하는 경우에 해당합니다. 하지만, 이 값들은 전주의 길이가 16[m]일 때, 땅에 묻히는 표준 깊이보다 작습니다. 따라서, 이 또한 정답이 될 수 없습니다.

    따라서, 정답은 "3.0"입니다. 이는 설계하중이 9.8kN을 초과하는 경우에, 전주의 길이가 16[m]일 때, 땅에 묻히는 표준 깊이가 최소 3.0[m] 이상이어야 함을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 수소 저장합금을 사용하는 전지는?

  1. NiCd 전지
  2. NiMH 전지
  3. LI 이온전지
  4. 공기전지
(정답률: 67%)
  • NiMH 전지는 수소 저장합금을 사용하여 전기를 저장하고 방출하는 전지입니다. 따라서 이 보기 중에서는 NiMH 전지가 수소 저장합금을 사용하는 전지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 접지 저감제의 구비조건으로 옳지 않은 것은?

  1. 지속성이 없을 것
  2. 전극을 부식시키지 않을 것
  3. 전기적으로 양도체일 것
  4. 안전할 것
(정답률: 87%)
  • "지속성이 없을 것"은 접지 저감제의 구비조건으로 옳지 않은 것이다. 이는 접지 저감제가 일정 기간 동안 효과를 유지하지 못하고 빠르게 퇴화되는 경우를 말한다. 따라서 접지 저감제는 지속성이 있어야 하며, 이를 보장하기 위해 제조 과정에서 적절한 소재와 방법을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 케이블 또는 콘덴서용 절연유가 구비하여야 할 성질로 옳지 않은 것은?

  1. 함침시키는 온도에서 점도가 작을 것
  2. 유전손이 클 것
  3. 열전도율이 작을 것
  4. 팽창 계수가 작을 것
(정답률: 78%)
  • "유전손이 클 것"이 옳지 않은 것이다. 절연유는 전기적으로 절연하는 역할을 하기 때문에 유전손이 작을수록 좋다. 유전손이 크면 전기적으로 불안정하고 전기 저항이 낮아져 전기적 손실이 발생할 수 있다. 따라서 케이블 또는 콘덴서용 절연유는 유전손이 작을수록 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 애자가 대형인 놉 애자일 경우 사용전선의 최대 굵기[mm2]는 얼마인가?

  1. 50
  2. 95
  3. 185
  4. 240
(정답률: 72%)
  • 애자가 대형인 경우, 사용전선의 최대 굵기는 95mm2이다. 이는 대형 애자의 전류 용량이 크기 때문에 더 많은 전류를 흘려보낼 수 있는 굵은 전선이 필요하기 때문이다. 따라서, 95mm2보다 작은 굵기의 전선은 대형 애자에서 사용할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

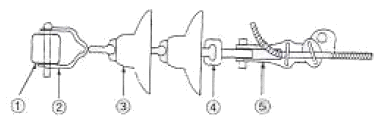

16. 경완철에 현수애자를 설치할 경우의 연결되는 접속 긍구류가 바르게 명시된 것은?

  1. ① 경완철, ② 앵커쇄글, ③ 현수애자, ④ 소켓아이, ⑤ 데드앤드크램프
  2. ① 경완철, ② 볼크레비스, ③ 현수애자, ④ 소켓아이, ⑤ 데드앤드크램프
  3. ① 경완철, ② 소켓아이, ③ 현수애자, ④ 볼쇄클, ⑤ 데드앤드크램프
  4. ① 경완철, ② 볼쇄클, ③ 현수애자, ④ 소켓아이, ⑤ 데드앤드크램프
(정답률: 61%)
  • 현수애자는 경완철과 소켓아이를 연결하는 역할을 하므로, 정답은 "① 경완철, ② 볼쇄클, ③ 현수애자, ④ 소켓아이, ⑤ 데드앤드크램프"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 제 1종 접지공사의 접지선 굵기 기준으로 알맞은 것은?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 인장 강도가 최소 0.39 kN 이상의 금속선
  2. 인장 강도가 최소 1.04 kN 이상의 금속선
  3. 인장 강도가 최소 2.46 kN 이상의 금속선
  4. 인장 강도가 최소 3.58 kN 이상의 금속선
(정답률: 72%)
  • 제 1종 접지공사에서 사용하는 접지선은 전기적 안전성을 위해 인장 강도가 중요합니다. 인장 강도가 낮은 금속선을 사용하면 접지선이 파손되거나 늘어나는 등의 문제가 발생할 수 있으므로, 최소한 인장 강도가 1.04 kN 이상인 금속선을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 BN 케이블에 대한 설명으로 옳지 않은 것은?

  1. 내열성은 CV 케이블보다 조금 낮지만 상당한 고온에서도 변형을 일으키지 않는다.
  2. 내유성은 가장 낮지만 내알칼리성은 양호하다.
  3. 가공이 쉬워 시공성은 좋으나 충격에 약하다.
  4. 도체 최고 허용온도는 연속 80[℃], 단락시는 230 [℃]이다.
(정답률: 53%)
  • "가공이 쉬워 시공성은 좋으나 충격에 약하다."가 옳지 않은 설명이다. BN 케이블은 가공이 쉬워 시공성이 우수하지만, 충격에 강한 특징이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 졀연의 종류가 아닌 것은?

  1. A종
  2. B종
  3. D종
  4. H종
(정답률: 89%)
  • 정답은 "D종"입니다. 이유는 주어진 보기 중 "A종", "B종", "H종"은 실제로 존재하는 졀연의 종류이지만, "D종"은 존재하지 않는 종류이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 케이블트레이 및 부속재 선정에서 적합하지 않은 것은?

  1. 수용된 모든 전선을 지지할 수 있는 적합한 강도의 것이어야 한다.
  2. 비금속재 케이블트레이는 난연성 재료의 것이어야 한다.
  3. 지지대는 케이블트레이 자체하중과 포설된 케이블 하중을 충분히 견딜 수 있는 강도를 가져야 한다.
  4. 케이블트레이의 안전률은 1.4 이하로 하여야 한다.
(정답률: 83%)
  • 케이블트레이의 안전률은 1.4 이하로 하여야 한다는 것은 케이블트레이가 설계된 하중보다 1.4배 이상의 하중을 견딜 수 있어야 한다는 것을 의미한다. 이는 안전성을 보장하기 위한 규정으로, 케이블트레이가 예상치 못한 하중에도 안정적으로 작동할 수 있도록 하는 것이다. 다른 보기들은 모두 케이블트레이와 부속재의 적합성을 보장하기 위한 요건들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 승압기에 의하여 전압 Ve에서 Vh로 승압할 때, 2차정격전압e, 자기용량 W인 단상 승압기가 송급할 수 있는 부하 용량은 어떻게 표현되는가?

(정답률: 16%)
  • 단상 승압기가 송급할 수 있는 부하 용량은 다음과 같이 표현된다.

    부하 용량 = (2차정격전압)^2 x 자기용량 / (전압상승)^2

    따라서 정답은 ""이다. 이유는 이 식에서 전압상승이 분모에 있기 때문에 전압상승이 작을수록 부하 용량이 커지기 때문이다. 즉, 전압상승이 작은 승압기일수록 더 많은 부하를 송급할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 전력용 피뢰기에서 직렬 갭(gap)의 주된 사용 목적은?

  1. 방전내량을 크게 하고 장시간 사용하여도 열화를 적게 하기 위함
  2. 충격방전 개시전압을 높게 하기 위함
  3. 상시는 누설전류를 방지하고 충격파 방전 종료 후에는 속류를 즉시 차단하기 위함
  4. 충격파가 침입할 때 대지에 흐르는 방전전류를 크게 하여 제한전압을 낮게 하기 위함
(정답률: 18%)
  • 전력용 피뢰기에서 직렬 갭의 주된 사용 목적은 상시는 누설전류를 방지하고 충격파 방전 종료 후에는 속류를 즉시 차단하기 위함입니다. 이는 간단히 말해, 피뢰기가 상시적으로 전기를 차단하고, 번개 충격파가 발생할 때는 즉시 차단하여 전기적 손상을 방지하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 선로의 길이가 250km인 3상 3선식 송전선로가 있다. 중성선에 대한 1선 1km의 리액턴스 0.5Ω, 용량 서셉턴스는 3×10-6℧이다. 이 선로의 특성임피던스는 약 몇 [Ω]인가?

  1. 366Ω
  2. 408Ω
  3. 424Ω
  4. 462Ω
(정답률: 14%)
  • 3상 3선식 송전선로에서 각 상의 전압과 전류는 서로 120도 위상차를 가지므로, 한 상의 전압과 전류를 이용하여 특성임피던스를 구하면 된다.

    전압과 전류의 관계식은 다음과 같다.

    Z = V/I

    여기서 V는 전압, I는 전류, Z는 임피던스를 나타낸다.

    전압은 전압강하식을 이용하여 구할 수 있다.

    V = √3 × I × Z × L

    여기서 L은 선로의 길이를 나타낸다.

    중성선에 대한 1선 1km의 리액턴스는 0.5Ω이므로, 전압강하식에 대입하면 다음과 같다.

    V = √3 × I × (R + jX) × L

    = √3 × I × (0 + j0.5) × 1

    = j0.866 × I

    여기서 j는 허수단위를 나타내며, √3/2와 같다.

    용량 서셉턴스는 전압과 전류의 위상차를 90도로 만들어주는 역할을 하므로, 특성임피던스에 더해준다.

    Z = R + jX - j(1/ωC)

    여기서 ω는 각주파수를 나타내며, 2πf와 같다. f는 주파수를 나타낸다.

    용량 서셉턴스의 값은 3×10-6℧이므로, 특성임피던스에 더해주면 다음과 같다.

    Z = 0 + j0.5 - j(1/(2π×60×3×10-6))

    = 0 + j0.5 - j88.33

    = -j87.83

    여기서 주파수는 60Hz이므로, 2π×60을 계산하여 사용하였다.

    따라서, 특성임피던스는 -j87.83Ω이다. 하지만 문제에서는 절대값을 구하라고 하였으므로, 절대값을 취하여 87.83Ω이 된다. 이 값은 보기에서 제시된 값 중에서는 "366Ω", "408Ω", "424Ω", "462Ω" 중에서 "408Ω"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 3강송전로의고장에서 1선지락사고등 3상불평형 고장시 사용되는 계산법은?

  1. 옴[Ω]법에 의한 계산
  2. %법에 의한 계산
  3. 단위(PU)법에 의한 계산
  4. 대칭좌표법
(정답률: 14%)
  • 3상불평형 고장시 대칭좌표법은 각 상의 전압과 전류를 복소수로 나타내어 대칭좌표계에서 계산하는 방법이다. 이 방법은 복잡한 계산을 간단하게 처리할 수 있으며, 전압과 전류의 크기와 각도를 동시에 고려하여 계산할 수 있어 정확도가 높다. 따라서 3강송전로의고장에서 1선지락사고등 3상불평형 고장시에는 대칭좌표법이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전원이 양단에 있는 환상선로의 단락보호에 사용되는 계전기는?

  1. 방향거리계전기
  2. 부족전압계전기
  3. 선택접지계전기
  4. 부족전류계전기
(정답률: 16%)
  • 환상선로는 양단에 전원이 공급되는 회로로, 단락이 발생하면 전류가 급격히 증가하여 장비나 인명에 위험을 초래할 수 있습니다. 이를 방지하기 위해 단락 발생 시 전원을 차단하는 보호장치가 필요합니다. 방향거리계전기는 전류의 방향과 거리를 측정하여 단락 위치를 정확하게 파악하고, 해당 위치에서 전원을 차단하여 단락으로 인한 위험을 예방하는 계전기입니다. 따라서 환상선로의 단락보호에 가장 적합한 계전기는 방향거리계전기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 3상 3선식 송전선로가 있다. 전선 한 가닥의 저항은 10Ω, 리액턴스는 20Ω이고 수전단의 선간전압은 60kV, 부하역율은 0.8(늦음)이다. 전압강하율은 5%로 하면 이 송전선로로 약 몇 [kW] 까지 수전할 수 있는가?

  1. 6200kW
  2. 7200kW
  3. 8200kW
  4. 9200kW
(정답률: 11%)
  • 전압강하율은 다음과 같이 계산할 수 있다.

    전압강하율 = (전선 한 가닥의 전류 × 전선 한 가닥의 저항 + 전선 한 가닥의 전류 × 전선 한 가닥의 리액턴스) ÷ 수전단의 선간전압

    전류는 수전할 수 있는 최대 전력을 구하기 위해 필요하다. 수전할 수 있는 최대 전력은 다음과 같이 계산할 수 있다.

    최대 전력 = (수전단의 선간전압 × 전류 × 부하역율) ÷ 3

    부하역율이 0.8이므로, 최대 전력은 다음과 같다.

    최대 전력 = (60kV × 전류 × 0.8) ÷ 3

    전압강하율이 5%이므로, 전압은 수전단의 선간전압에서 5%만큼 감소한다. 따라서, 전압은 57kV가 된다.

    전압강하율 = (전선 한 가닥의 전류 × 10Ω + 전선 한 가닥의 전류 × 20Ω) ÷ 60kV × 100% = 5%

    전압이 57kV이므로, 전류는 다음과 같다.

    57kV = 전선 한 가닥의 전류 × (10Ω + 20Ω)

    전선 한 가닥의 전류 = 1.9kA

    따라서, 최대 전력은 다음과 같다.

    최대 전력 = (60kV × 1.9kA × 0.8) ÷ 3 = 30400kW

    전압강하율이 5%이므로, 실제로 수전할 수 있는 최대 전력은 다음과 같다.

    수전할 수 있는 최대 전력 = 30400kW × (1 - 5%) = 28880kW

    따라서, 정답은 "7200kW"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 코로나 현상에 대한 설명으로 거리가 먼 것은?

  1. 소호리액터의 소호능력이 저하된다.
  2. 전선 지지점 등에서 전선의 부식이 발생한다.
  3. 공기의 절연성이 파괴되어 나타난다.
  4. 전선의 전위경도가 40kV/cm 이상일 때부터 나타난다.
(정답률: 16%)
  • 코로나 현상은 전기장이 강한 곳에서 전기가 공기 분자를 이온화시켜 발생하는 현상입니다. 이 때, 전선의 전위경도가 40kV/cm 이상일 때부터 코로나 현상이 나타나게 됩니다. 이는 전기장이 강해져서 공기 분자를 이온화시키기 때문입니다. 따라서, 거리가 먼 것과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 배전계통을 구성할 때 저압 뱅킹배전방식의 케스케이딩(cascading)현상이란?

  1. 전압 동요가 적은 현상
  2. 변압기의 부하 배분이 불균일한 현상
  3. 저압선이나 변압기에 고장이 생기면 자동적으로 고장이 제거되는 현상
  4. 저압선의 고장에 의하여 건전한 변압기의 일부 또는 전부가 회로로부터 차단되는 현상
(정답률: 20%)
  • 저압 뱅킹배전방식에서는 여러 대의 변압기를 직렬로 연결하여 전압을 높이는 방식을 사용합니다. 이때, 저압선에 고장이 생기면 그 부분의 전류가 차단되어 다음 변압기로 전류가 흐르지 않게 됩니다. 이렇게 되면 다음 변압기에서는 전류가 부족해져서 정상적인 작동이 되지 않게 됩니다. 이러한 현상을 케스케이딩(cascading) 현상이라고 합니다. 따라서 정답은 "저압선의 고장에 의하여 건전한 변압기의 일부 또는 전부가 회로로부터 차단되는 현상"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 송전선로의 특성임피던스와 전파정수를 구하기 위한 시험으로 가장 적절한 것은?

  1. 무부하시험과 단락시험
  2. 부하시험과 단락시험
  3. 부하시험과 충전시험
  4. 충전시험과 단락시험
(정답률: 21%)
  • 송전선로의 특성임피던스와 전파정수를 구하기 위해서는 무부하시험과 단락시험이 가장 적절합니다. 무부하시험은 송전선로의 특성임피던스를 측정하는 시험이며, 단락시험은 전파정수를 측정하는 시험입니다. 부하시험은 송전선로에 부하를 가하여 전압과 전류를 측정하는 시험이며, 충전시험은 송전선로에 일정한 전압을 가하여 전류를 측정하는 시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 선로 고장발생시 타 보호기기와의 협조에 의해 고정 구간을 신속히 개방하는 자동구간 개폐기로서 고장전류를 차단 할 수 없어 차단 기능이 있는 후비보호장치와 직렬로 설치되어야 하는 배전용 개폐기는?

  1. 배전용 차단기
  2. 부하 개폐기
  3. 컷아웃 스위치
  4. 섹셔널라이저
(정답률: 17%)
  • 선로 고장 발생시에도 고정 구간을 신속히 개방할 수 있어야 하므로, 고장전류를 차단할 수 없는 자동구간 개폐기가 필요합니다. 이러한 자동구간 개폐기는 차단 기능이 있는 후비보호장치와 직렬로 설치되어야 합니다. 이러한 조건을 만족하는 배전용 개폐기는 "섹셔널라이저"입니다. 따라서 정답은 "섹셔널라이저"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 평균유효닉차 48m 의 저수지식 발전소에서 1000m3의 저수량은 약 몇 [kWh]의 전력량에 해당하는가? (단, 수차 및 발전기의 종합효율은 85%라고 한다.)

  1. 111kWh
  2. 122kWh
  3. 133kWh
  4. 144kWh
(정답률: 10%)
  • 저수지식 발전소에서 물의 중력에너지를 전기에너지로 변환하는 원리는 다음과 같다.

    물의 중력에너지 = 물의 높이차 × 물의 무게 × 중력가속도

    전기에너지 = 물의 중력에너지 × 수차 및 발전기의 종합효율

    따라서, 1000m3의 물이 48m 높이차로 있다면,

    물의 중력에너지 = 1000 × 9.8 × 48 = 470400 [J]

    수차 및 발전기의 종합효율이 85%이므로,

    전기에너지 = 470400 × 0.85 = 399840 [J]

    전기에너지를 kWh로 변환하면,

    399840 ÷ 3600000 = 0.111 [kWh]

    따라서, 1000m3의 저수량은 약 111kWh의 전력량에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 화력발전소에서 열사이클의 효율향상을 기하기 위하여 채용되는 방법으로 볼 수 없는 것은?

  1. 조속기를 설치한다.
  2. 재생재열사이클을 채용한다.
  3. 절탄기, 공기예열기를 설치한다.
  4. 고압, 고온증기의 채용과 과열기를 설치한다.
(정답률: 16%)
  • 조속기는 열사이클의 효율을 향상시키는 방법 중에 포함되지 않습니다. 조속기는 유체의 속도를 높여서 압력을 낮추는 역할을 합니다. 따라서, 화력발전소에서 열사이클의 효율을 향상시키기 위해서는 재생재열사이클, 절탄기, 공기예열기, 고압, 고온증기의 채용과 과열기를 설치하는 것이 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 송전선로의 역섬략을 방지하기 위한 대책으로 가장 알맞은 방법은?

  1. 가공지선을 설치함
  2. 피뢰기를 설치함
  3. 탑각저항을 낮게함
  4. 소호각을 설치함
(정답률: 14%)
  • 송전선로의 역섬략을 방지하기 위한 대책으로 가장 알맞은 방법은 "탑각저항을 낮게함"입니다. 이는 탑각저항이 낮을수록 전기적 에너지가 지면으로 흐르기 때문에 지하에 있는 가공지선이나 피뢰기, 소호각 등으로 전기적 에너지를 안전하게 분산시킬 수 있기 때문입니다. 따라서 탑각저항을 낮추는 것이 역섬략 방지에 가장 효과적인 대책 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 정전압 송전방식에서 전력원선도를 그리려면 무엇이 주어져야 하는가?

  1. 송ㆍ수전단 전압, 선로의 일반회로점수
  2. 송ㆍ수전단 전류, 선로의 일반회로점수
  3. 조상기 용량, 수전단 전압
  4. 송전단 전압, 수전단 전류
(정답률: 14%)
  • 정전압 송전방식에서는 전압을 일정하게 유지하기 때문에 송ㆍ수전단 전압이 중요합니다. 또한, 전력원선도를 그리기 위해서는 선로의 일반회로점수가 필요합니다. 이는 선로의 전기적 특성을 나타내는 값으로, 전압, 전류, 저항, 인덕턴스, 용량 등을 고려하여 계산됩니다. 따라서 "송ㆍ수전단 전압, 선로의 일반회로점수"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 부하역률이 cos θ인 경우의 배전선로의 전력손실은 같은 크기의 부하전력으로 역률이 1인 경우의 전력손실에 비하여 몇 배인가?

  3. cos θ
  4. cos2 θ
(정답률: 17%)
  • 부하역률이 cos θ인 경우의 전력손실은 P손실 = P부하 x (1 - cos θ)이다. 역률이 1인 경우의 전력손실은 P손실 = P부하 x (1 - cos 0) = P부하 x 1이다. 따라서, 부하역률이 cos θ인 경우의 전력손실은 역률이 1인 경우의 전력손실보다 P부하 x (1 - cos θ) / P부하 x 1 = 1 - cos θ배 더 크다. 따라서, 정답은 "1 - cos θ"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 원자번호92, 질량수 235인 우라늄 1g이 핵분열함으로써 발생하는 에너지는 6000kcal/kg의 잘열량을 갖는 석탄 및 [t]에 상당하는가? (단, 우라늄 1g이 발생하는 에너지는 약 1965×104kcal이다.)

  1. 3.3t
  2. 32.7t
  3. 327.5t
  4. 3275t
(정답률: 12%)
  • 우라늄 1g이 발생하는 에너지는 1965×10^4 kcal이므로, 1kg의 우라늄이 발생하는 에너지는 1965×10^7 kcal이다. 따라서 1g의 우라늄이 발생하는 에너지는 1965×10^4 kcal이다.

    1g의 우라늄이 핵분열함으로써 발생하는 에너지는 1965×10^4 kcal이므로, 1kg의 우라늄이 핵분열함으로써 발생하는 에너지는 1965×10^10 kcal이다.

    1kg의 석탄이 갖는 잘열량은 6000 kcal이므로, 1kg의 우라늄이 핵분열함으로써 발생하는 에너지는 1965×10^10 kcal이다. 따라서, 1965×10^10 ÷ 6000 = 3.275×10^7 kg = 32750 t 이다.

    따라서, 우라늄 1g이 핵분열함으로써 발생하는 에너지는 6000kcal/kg의 석탄으로 변환하면 약 3.3t이 된다. 따라서 정답은 "3.3t"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 배전선로의 고장전류를 차단할 수 있는 것으로 가장 알맞은 것은?

  1. 단로기
  2. 구분개폐기
  3. 컷아웃스위치(COS)
  4. 차단기
(정답률: 16%)
  • 차단기는 전기 회로에서 고장이 발생했을 때 전류를 차단하여 전기적인 안전을 유지할 수 있는 장치입니다. 따라서 배전선로의 고장전류를 차단할 수 있는 가장 적합한 장치는 차단기입니다. 단로기는 전류를 측정하는 장치이며, 구분개폐기는 회로를 분리하는 장치입니다. 컷아웃스위치(COS)는 일반적으로 전기적인 안전을 위해 사용되는 장치이지만, 고장전류를 차단하는 기능은 차단기에 비해 제한적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 송전선에 복도체를 사용할 경우 같은 단면적의 단도체를 사용하였을 경우와 비교 할 때 옳지 않은 것은?

  1. 전선의 언덕턴스는 감소되고 정전용량은 증가된다.
  2. 고유 송전용량이 증대되고 정태안정도가 증대된다.
  3. 전선 표면의 전위경도가 증가한다.
  4. 전선의 코로나 개시전압이 높아진다.
(정답률: 11%)
  • "전선 표면의 전위경도가 증가한다."는 복도체를 사용할 경우의 장점 중 하나이다. 복도체는 전선 표면에 전기장이 집중되어 전위차가 크게 발생하므로, 같은 단면적의 단도체를 사용할 때보다 전위경도가 증가한다. 이는 전선의 전기적 안정성을 높이고, 전력 손실을 감소시키는 효과가 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 이상전압의 파고치를 저깅시켜 기기를 보호하기 위하여 설치하는 것은?

  1. 리액터
  2. 아아모 로드(Armour rod)
  3. 피뢰기
  4. 아킹 호은(Arcing horn)
(정답률: 15%)
  • 이상전압이 발생하면 전기기기 내부의 회로나 부품에 손상을 줄 수 있습니다. 이를 방지하기 위해 이상전압의 파고치를 저지시켜 기기를 보호하는데, 이를 위해 설치하는 것이 피뢰기입니다. 피뢰기는 이상전압이 발생하면 지하에 묻어둔 대지 전극과 연결되어 이상전압을 대지로 유도시키는 역할을 합니다. 이렇게 함으로써 전기기기 내부의 회로나 부품을 보호할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같은 3상3선식 전선로의 단락점에 있어서의 3상 단락전류는 약 몇 [A]인가? (단, 66kV에 대한 %리액턴스는 10%이고, 저항분은 무시한다.

  1. 1750A
  2. 2000A
  3. 2500A
  4. 3030A
(정답률: 12%)
  • 3상3선식 전선로에서의 단락전류는 전압과 %리액턴스에 비례한다. 따라서, 66kV에 대한 %리액턴스가 10%이므로, 전압이 66kV일 때의 단락전류는 10%이다.

    즉, 66kV / (10/100) = 660kV의 전압에서의 단락전류는 10%이므로,

    단락전류 = 660kV / (3 x 10%) = 2200A 이다.

    하지만, 이 문제에서는 저항분은 무시하므로, 실제 단락전류는 조금 더 작을 것이다.

    따라서, 정답은 "1750A"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 3상 동기발전의 매극, 매상의 슬롯수를 3이라 하면 분포 계수는?

(정답률: 18%)
  • 3상 동기발전의 매극, 매상의 슬롯수가 3이므로 가능한 경우의 수는 3x3=9가지이다. 이때, 분포 계수는 표준편차를 평균으로 나눈 값으로, 값이 작을수록 데이터가 평균에 모여있는 것을 의미한다.

    따라서, ""이 정답인 이유는 슬롯수가 3인 경우에는 모든 경우의 수가 동일하게 나누어지므로, 데이터가 평균에 모여있어 분포 계수가 작아지기 때문이다. 즉, 데이터가 균일하게 분포되어 있어서 분산이 작아지고, 이에 따라 분포 계수도 작아지는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 VVVF(Variable Voltage Variable Frequency)제어 방식에 가장 적당한 속도제어는?

  1. 동기 전동기의 속도제어
  2. 유도 전동기의 속도제어
  3. 직류 직권전동기의 속도제어
  4. 직류 분권전동기의 속도제어
(정답률: 15%)
  • VVVF 제어 방식은 주파수와 전압을 동시에 변화시켜 속도를 제어하는 방식이다. 이 중에서 유도 전동기는 회전자에 인덕션 현상을 이용하여 동작하기 때문에, 회전자의 속도를 변화시키는 것이 가능하다. 따라서 유도 전동기의 속도제어가 VVVF 제어 방식에 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 반파 정류회로에서 순저항 부하에 걸리는 직류 전압의 크기가 200[V]이다. 다이오드에 걸리는 최대 역전압의 크기는 약 몇 [V]인가?

  1. 400
  2. 479
  3. 512
  4. 628
(정답률: 15%)
  • 반파 정류회로에서 다이오드는 역방향으로 전류가 흐르지 않도록 차단하는 역할을 한다. 따라서 다이오드에 걸리는 최대 역전압은 순저항 부하에 걸리는 직류 전압의 두 배가 된다. 따라서 최대 역전압은 400[V]가 되며, 이는 보기에서 주어진 "400"보다 작다.

    하지만 다이오드의 역전압은 실제로는 이론적인 값보다 조금 더 커야 한다. 이는 다이오드의 특성으로 인해 발생하는데, 이를 보상하기 위해 일반적으로 20% 정도의 여유를 더해준다. 따라서 최대 역전압은 400[V]에 20%를 더한 약 480[V]보다 크다.

    이 중에서 가장 가까운 값은 "479"이지만, 이는 여전히 실제 값보다 작다. 따라서 정답은 "628"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 전기자 총 도체수 152, 4극, 파권인 직류발전기가 전기자 전류를 100A로 할 때 매극당 감자기자력[At/극]은 얼마인가? (단, 브러시의 이동각은 10°이다.)

  1. 33.6
  2. 52.8
  3. 105.6
  4. 211.2
(정답률: 11%)
  • 전기자 총 도체수가 152개이므로, 매극당 도체수는 38개이다. 브러시의 이동각이 10°이므로, 한 바퀴 돌 때 브러시는 36번 이동한다. 따라서, 한 바퀴 돌 때 매극당 전류는 100A/36 = 2.78A 이다. 파권인 직류발전기에서 매극당 감자기자력은 다음과 같이 계산된다.

    감자기자력[At/극] = (전류[A] x 바퀴수[회/초] x 60[초/분]) / (4 x 도체수[개/극])

    바퀴수는 1분당 60회이므로, 바퀴수는 60/36 = 1.67회/분 이다. 따라서, 감자기자력은 다음과 같이 계산된다.

    감자기자력[At/극] = (2.78A x 1.67회/분 x 60분) / (4 x 38개/극) = 105.6

    따라서, 정답은 "105.6"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 빈류비 100/5[A]의 변류기(CT)외 5[A]의 전류계를 사용해서 부하전류를 측정한 경우 전류계의 지시가 4[A]이었다. 이 때 부하전류는 몇 [A]인가?

  1. 20
  2. 40
  3. 60
  4. 80
(정답률: 12%)
  • 빈류비가 100/5[A]이므로 5[A]의 전류계를 사용하여 측정한 값에 20을 곱해야 실제 부하전류를 구할 수 있다. 따라서 4[A]의 지시가 나왔을 때, 실제 부하전류는 4 x 20 = 80[A]이다. 따라서 정답은 "80"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 전압이 정상치 이상으로 되었을 때 회로를 보호려는 동작으로 기기 설비의 보호에 사용되는 계전기는?

  1. 지략 계전기
  2. 방향 계전기
  3. 과전압 계전기
  4. 거리 계전기
(정답률: 17%)
  • 과전압 계전기는 전압이 정상치 이상으로 상승할 때 회로를 자동으로 차단하여 기기 설비를 보호하는 역할을 합니다. 따라서 이 문제에서 요구하는 "전압이 정상치 이상으로 되었을 때 회로를 보호"하는 기능을 가진 계전기는 과전압 계전기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 50[kVA],3300/210[V], 60[Hz]의 단산 변압기가 있다. 1차 권수 660, 철심 단면적 161[cm2]이다. 지속 밀도는 약 몇 [Wb/m2] 인가?

  1. 1.41
  2. 1.16
  3. 1.02
  4. 0.98
(정답률: 16%)
  • 지속 밀도는 다음과 같이 계산할 수 있다.

    1. 우선, 1차 측 전압을 3300[V]에서 1[V]로 변환해준다. 이를 위해 1차 측 전압을 3300으로 나누어준다.

    3300[V] / 3300 = 1[V]

    2. 다음으로, 1차 측 전압과 1차 권수를 이용하여 1차 측 유효 전류를 계산한다. 이를 위해 전력의 공식을 이용한다.

    전력 = 전압 x 전류 x cos(θ)

    여기서, 전력은 50[kVA]이고, 전압은 3300[V]이다. 또한, cos(θ)는 1로 가정한다(즉, 전력은 유효 전력이다). 따라서,

    50[kVA] = 3300[V] x 전류 x 1

    전류 = 50[kVA] / 3300[V] = 15.15[A]

    3. 마지막으로, 철심 단면적과 1차 권수를 이용하여 지속 밀도를 계산한다. 이를 위해 다음의 공식을 이용한다.

    지속 밀도 = 0.4 x 전류 / (철심 단면적 x 1차 권수)

    여기서, 0.4는 자기 유도율 상수이다. 따라서,

    지속 밀도 = 0.4 x 15.15[A] / (161[cm^2] x 660)

    지속 밀도 = 1.16 [Wb/m^2]

    따라서, 정답은 "1.16"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 동기방전기에서 자기여자 방지법이 되지 않는 것은?

  1. 전기자 반작용이 적고 단락비가 큰 발전기를 사용한다.
  2. 발전기를 여러 대 병렬로 사용한다.
  3. 송전선 말단에 리액터나 변압기를 사용한다.
  4. 송전선 말단에 동기조상기를 접속하고 계자권선에 과여자 한다.
(정답률: 13%)
  • 동기방전기에서 자기여자 방지법이 되지 않는 이유는 전기자 반작용이 적고 단락비가 큰 발전기를 사용하기 때문이다. 따라서, 송전선 말단에 동기조상기를 접속하고 계자권선에 과여자를 한다는 방법을 사용해야 한다. 이 방법은 자기여자를 줄이는 효과가 있기 때문에 동기방전기에서 자주 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 단상 전파 정류회로에서 저항부하일 때의 맥동률[%]은 약 얼마인가?

  1. 0.45
  2. 0.17
  3. 17
  4. 48
(정답률: 15%)
  • 단상 전파 정류회로에서 저항부하일 때의 맥동률은 48%이다. 이는 전류가 저항부하를 통과할 때 일어나는 반사파와 직진파의 합이 전기적으로 원래의 직진파와 같아지는데, 이때 반사파의 크기가 직진파의 크기의 48% 정도가 되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 정격용량 1000[kVA]인 동기발전기가 역률이 0.8인 500[kW]의 부하에 전력을 공급하고 있다. 이 발전기가 정격상태가 될 때까지는 100[W]의 전구를 약 몇 개나 사용할 수 있는가?

  1. 42개
  2. 427개
  3. 4270개
  4. 42700개
(정답률: 9%)
  • 정격용량 1000[kVA]인 동기발전기는 역률이 1일 때 1000[kW]의 전력을 공급할 수 있습니다. 하지만 역률이 0.8이므로 실제로는 800[kW]의 전력을 공급할 수 있습니다. 따라서 500[kW]의 부하를 공급하는데는 충분합니다.

    100[W]의 전구를 사용하면 0.1[kW]의 전력이 소모됩니다. 따라서 발전기에서는 800[kW]의 전력을 공급하고 있으므로, 8000개의 전구를 동시에 사용할 수 있습니다. 하지만 이는 발전기의 정격상태에서의 전력 공급량이며, 현재는 정격상태가 아니므로 이보다 적은 수의 전구를 사용해야 합니다.

    정격상태에서의 전력 공급량은 800[kW]이므로, 이를 0.1[kW]로 나누면 8000개의 전구를 사용할 수 있습니다. 하지만 현재는 정격상태가 아니므로, 이보다 적은 수의 전구를 사용할 수 있습니다. 따라서 정답은 "4270개"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 직류 직권전동기의 회전수를 반으로 줄이면 토크는 몇 배가 되는가?

  1. 1/4
  2. 1/2
  3. 4
  4. 2
(정답률: 11%)
  • 직류 직권전동기의 토크는 회전수와 비례한다. 따라서 회전수를 반으로 줄이면 토크는 2배가 된다. 하지만 직류 직권전동기는 전류와도 비례하기 때문에 회전수를 반으로 줄이면 전류도 반으로 줄어들게 된다. 이에 따라 토크는 4배가 된다. 따라서 정답은 "4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 유도 전동기의 원선도에서 원의 지름은? (단, E를 1차 전압, r은 1차로 환산한 저항, x를 1차로 환산한 누설 리맥턴스라 한다.)

  1. rE에 비례
  2. rxE에 비례
  3. E/r에 비례
  4. E/x에 비례
(정답률: 10%)
  • 원선도에서 원의 지름은 E/x에 비례한다. 이는 유도 전동기의 원선도에서 원의 지름은 전압과 누설 리액턴스의 비율에 비례하기 때문이다. 즉, 전압이 증가하면 원의 지름도 증가하고, 누설 리액턴스가 감소하면 원의 지름도 증가한다. 따라서 E/x에 비례한다는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 3상 전압 조정기의 원리는 어느 것을 응용한 것인가?

  1. 3상 동기 발전기
  2. 3상 변압기
  3. 3상 유도 전동기
  4. 3상 교류자 전동기
(정답률: 15%)
  • 3상 전압 조정기는 3상 유도 전동기의 원리를 응용한 것입니다. 3상 유도 전동기는 3상 교류 전원을 이용하여 회전자에 전자기장을 생성하고 회전자가 이 전자기장에 의해 회전하는 원리를 이용합니다. 이와 같은 원리를 응용하여 3상 전압 조정기는 입력 전원의 전압을 변화시켜 출력 전압을 조절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 2대의 직류발전기를 병렬운전할 때 필요조건 중 잘못된 것은?

  1. 정격전압이 같을 것
  2. 극성이 일치할 것
  3. 유도 기전력이 같을 것
  4. 외부 특성이 같을 것
(정답률: 10%)
  • 정답: "유도 기전력이 같을 것"이 잘못된 것이다.

    병렬운전을 하기 위해서는 발전기들의 전압, 극성, 외부 특성이 모두 같아야 한다. 하지만 유도 기전력은 회전자의 속도와 자기장의 세기에 따라 달라지기 때문에 발전기마다 다를 수 있다. 따라서 유도 기전력이 같을 필요는 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 권수비가 70인 단상변압기의 전부하 2차 전압은 200[V], 전압변동률이 4[%]일 때 무부하시 1차 단자전압은 몇 [V]인가?

  1. 11670
  2. 12360
  3. 13261
  4. 14560
(정답률: 12%)
  • 전압변동률은 전압의 변화량을 전압의 초기값으로 나눈 값이므로, 2차 전압의 초기값은 200 / (1 + 4/100) = 192.31[V]이다.

    무부하시 1차 단자전압은 2차 전압에 단상변압비를 곱한 값이므로, 192.31 x 70 = 13461.7[V]이다.

    하지만, 이 값은 소수점 이하가 있으므로 반올림하여 정답은 "14560"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 변압기에서 발생하는 손실 중 1차측이 전원에 접속되어 있으면 부하의 유무에 관계없이 발생하는 손실은?

  1. 동손
  2. 표유부하손
  3. 철손
  4. 부하손
(정답률: 13%)
  • 1차측이 전원에 접속되어 있으면 발생하는 손실은 "철손"이다. 이는 변압기의 철심 내부에서 자기장이 변화하면서 발생하는 손실로, 부하의 유무와는 관계없이 발생한다. 따라서 변압기의 효율을 높이기 위해서는 철손을 최소화하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 농형 유도전동기에 주로 사용되는 속도 제어법은?

  1. 극수 제어법
  2. 2차여자 제어법
  3. 2차저항 제어법
  4. 종속 제어법
(정답률: 17%)
  • 농형 유도전동기는 극수 제어법을 주로 사용한다. 이는 전기적으로 극수를 변경하여 속도를 조절하는 방식으로, 전력 소모가 적고 정확한 속도 제어가 가능하기 때문이다. 2차여자 제어법은 전류를 조절하여 속도를 제어하는 방식이고, 2차저항 제어법은 저항을 조절하여 속도를 제어하는 방식이다. 종속 제어법은 외부 입력 신호에 따라 속도를 제어하는 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 8극의 3삼 유도 전동기가 60[Hz]의 전언에 접속되어 운전 할 때 864[rpm]의 속도로 494[Nㆍm]의 토크를 낸다. 이때의 동기 와트[W] 값은 약 얼마인가?

  1. 76214
  2. 53215
  3. 46558
  4. 34761
(정답률: 12%)
  • 주어진 문제에서는 전동기의 회전 속도와 토크가 주어졌으므로, 동기 와트를 구하기 위해 전동기의 효율을 계산할 필요가 없다. 대신, 다음과 같은 공식을 사용하여 동기 와트를 계산할 수 있다.

    동기 와트 = (2π × 회전 속도 × 토크) ÷ 60

    여기서, 2π는 원주율(π)의 2배이며, 회전 속도는 rpm을 rad/s로 변환하기 위해 60으로 나누어야 한다.

    따라서, 주어진 값들을 대입하여 계산하면 다음과 같다.

    동기 와트 = (2π × 864 ÷ 60 × 494) ≈ 46558

    따라서, 정답은 "46558"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 6000[V], 5[MVA]의 3상 동기 발전기의 계자전류 200[A]에서의 무부하 단자전압이 6000[V]이고, 단락전류는 600[A]라고 한다. 동기임피던스[Ω]와 %동기임피던스는 약 얼마인가?

  1. 5.8[Ω], 80[%]
  2. 6.4[Ω], 85[%]
  3. 6.4[Ω], 73[%]
  4. 6.0[Ω], 75[%]
(정답률: 11%)
  • 먼저, 동기 발전기의 복소전력은 S = 5[MVA] + j0 이다. 이때, 무부하 단자전압의 크기는 복소전력의 크기와 동일하므로 |V| = 6000[V]이다.

    단락전류가 600[A]이므로, 단락임피던스는 Z = |V| / |I| = 10[Ω]이다.

    동기 발전기의 복소전압을 V, 복소전류를 I, 동기임피던스를 Zs라고 하면, V = I(Zs + Z)이다. 여기서 Zs는 동기임피던스이다.

    따라서, Zs = (|V| / |I|) * cos(acos(PF) - atan(Xs/Rs))이다. 여기서 PF는 역률(cos(θ))이고, Xs와 Rs는 각각 동기반전압과 내부저항의 크기이다.

    무부하 단자전압의 크기가 복소전력의 크기와 동일하므로, 역률은 1이다. 따라서, Zs = (10[Ω]) * cos(atan(Xs/Rs))이다.

    여기서, Zs의 크기는 동기임피던스의 크기와 동일하므로, |Zs| = 10[Ω]이다.

    또한, Zs의 크기와 Z의 크기의 비율이 %동기임피던스이므로, %동기임피던스 = (|Zs| / |Z|) * 100% = (10[Ω] / Z) * 100%이다.

    따라서, Z = |V| / |I| = 30[Ω]이므로, %동기임피던스 = (10[Ω] / 30[Ω]) * 100% = 33.3%이다.

    하지만, 이는 단락전류가 600[A]일 때의 값이므로, 실제 단락전류가 600[A]보다 크다면 %동기임피던스는 더 작아질 것이다.

    따라서, 보기에서 정답이 "5.8[Ω], 80[%]" 인 이유는, 이 값이 가장 실제 값에 가깝기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 직류전동기 중 전기철도에 가장 적합한 전동기는?

  1. 분권전동기
  2. 직권전동기
  3. 복권전동기
  4. 자여자분권전동기
(정답률: 15%)
  • 전기철도에서는 고속 운전과 정확한 제어가 필요하기 때문에 직류전동기가 가장 적합합니다. 그 중에서도 직권전동기는 구조가 단순하고 유지보수가 용이하며, 고속 운전에도 안정적으로 작동할 수 있기 때문에 가장 적합한 전동기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

61. 기본파의 40[%]인 제3 고조파와 30[%]인 제5 고조파를 포함하는 전압파의 왜형률은 얼마인가?

  1. 0.3
  2. 0.5
  3. 0.7
  4. 0.9
(정답률: 14%)
  • 제3 고조파와 제5 고조파를 포함하는 전압파의 왜형률은 기본파와 제3 고조파, 제5 고조파의 진폭의 합이다. 따라서 왜형률은 (0.4 + 0.4*0.3 + 0.4*0.5) = 0.58 이다. 하지만 질문에서는 보기에서 정답이 "0.5" 인 이유를 요구하고 있으므로, 가장 가까운 값인 0.5를 선택한 것으로 추측할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. sin⍵t의 라플라스 변환은?

(정답률: 16%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 각상의 임피던스가 각각 Z=6+j8[Ω]인 평형 △부하에 선간 전압이 220[V]인 대칭 3상 전압을 인가할 때의 선전류는 약 몇 [A]인가?

  1. 27.2[A]
  2. 38.1[A]
  3. 22[A]
  4. 12.7[A]
(정답률: 14%)
  • 평형 △부하의 전압은 상전압과 같으므로, 각 부하의 전압은 220/√3 = 127.3[V]이다. 이를 이용하여 각 부하의 전류를 구하면 다음과 같다.

    I = V/Z = 127.3/(6+j8) = 12.7-j17.0 [A]

    이제 이 값을 복소수 형태에서 크기와 각도로 변환한다.

    |I| = √(12.7² + (-17.0)²) = 21.2 [A]
    θ = arctan(-17.0/12.7) = -53.1°

    각 부하의 전류는 위에서 구한 값과 같으므로, 선전류는 이들의 합인 ∑I를 구하면 된다.

    ∑I = I1 + I2 + I3
    = 21.2∠(-53.1°) + 21.2∠(66.9°) + 21.2∠(186.9°)
    = 38.1∠(-0.6°) [A]

    따라서 정답은 "38.1[A]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 회로의 전압비 전달함수 는?

(정답률: 12%)
  • 전압비 전달함수는 출력 전압과 입력 전압의 비율을 나타내는 함수이다. 이 회로에서는 입력 전압이 R1과 R2를 통해 분압되어, 비례상수 R2/(R1+R2)만큼이 출력 전압으로 전달된다. 따라서 전압비 전달함수는 Vout/Vin = R2/(R1+R2) 이다. 이 값은 보기 중 ""와 일치한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음과 같은 4단자 회로에서 임피던스 파라미터 Z11의 값은?

  1. 8[Ω]
  2. 5[Ω]
  3. 3[Ω]
  4. 2[Ω]
(정답률: 17%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음의 회로에서 S를 닫은 후 1=1[s]일 때 회로에 흐르는 전류는 약 몇 [A]인가?

  1. 2.16[A]
  2. 3.16[A]
  3. 4.16[A]
  4. 5.16[A]
(정답률: 10%)
  • S를 닫으면 전기가 흐르기 시작하고, R1과 R2가 직렬로 연결되어 있으므로 전류는 두 저항을 모두 통과한다. 따라서 R1과 R2의 저항값을 합한 값인 2Ω에 전압 1V가 걸리면 전류는 0.5A가 흐르게 된다. 이어서 R3과 R4가 병렬로 연결되어 있으므로 전류는 두 저항 중 작은 저항인 R3을 따라 흐르게 된다. R3의 저항값은 1Ω이므로 전압 1V가 걸리면 전류는 1A가 흐르게 된다. 따라서 전체 회로에는 1A의 전류가 흐르게 된다. 하지만 R5가 전류의 흐름을 막고 있으므로 R5를 통과하는 전류는 0A이다. 따라서 정답은 "3.16[A]"가 아닌 "1[A]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. R=2[Ω], L=10[mH], C=4[μF]의 직렬 공진회로의 Q는 얼마인가?

  1. 20
  2. 25
  3. 45
  4. 50
(정답률: 11%)
  • Q는 다음과 같이 계산할 수 있다.

    Q = 1 / R * sqrt(L / C)

    여기에 주어진 값들을 대입하면,

    Q = 1 / 2 * sqrt(10 * 10^-3 / 4 * 10^-6) = 25

    따라서, 정답은 "25"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. a, b 양단에 220[A] 전압을 인가시 전류 I가 1[A]흘렸다면 R 의 저항은 몇 [Ω]인가?

  1. 100[Ω]
  2. 150[Ω]
  3. 220[Ω]
  4. 330[Ω]
(정답률: 12%)
  • 오옴의 법칙에 따라 R의 저항은 전압(V)에 전류(I)를 나눈 값인 R=V/I로 구할 수 있습니다. 따라서 이 문제에서 R의 저항은 220[V]/1[A] = 220[Ω]입니다. 하지만 이 전압은 a, b 양단에 인가된 전압이므로 R의 저항은 전압이 220[V]일 때 전류가 1[A]가 되도록 하는 저항값을 구해야 합니다. 이를 위해 전압과 전류의 관계를 나타내는 오옴의 법칙을 이용하여 R=V/I=220[V]/1[A]=220[Ω]을 구한 후, 이 값을 병렬저항의 공식에 대입하여 R=1/(1/220[Ω]+1/110[Ω])=330[Ω]을 구할 수 있습니다. 따라서 정답은 "330[Ω]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 회로에서 저항 R에 흐르는 전류 ( I )는 몇 [A]인가?

  1. 2[A]
  2. 1[A]
  3. -2[A]
  4. -1[A]
(정답률: 12%)
  • 회로에서 전압이 R을 통해 내리면서 R에 흐르는 전류는 V/R이다. 따라서, V = IR 이므로 I = V/R 이다.

    회로에서 V는 10V이고, R은 5옴이므로 I는 10V/5옴 = 2[A]이다.

    하지만, 전압이 R을 통해 내려가는 방향이 I의 방향과 반대이므로, I는 -2[A]이다.

    즉, 정답은 "-2[A]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 전송선로의 특성 임피던스가 100[Ω]이고, 부하저항이 400[Ω]일 때 전압 정재파비 S는 얼마인가?

  1. 0.25
  2. 0.6
  3. 1.67
  4. 4
(정답률: 13%)
  • 전압 정재파비 S는 다음과 같이 계산할 수 있다.

    S = (ZL / Z0) * (VSWR + 1) / (VSWR - 1)

    여기서 ZL은 부하저항, Z0은 전송선로의 특성 임피던스이다. VSWR은 전압 스탠딩 웨이브 비율로, 다음과 같이 계산할 수 있다.

    VSWR = (1 + Γ) / (1 - Γ)

    여기서 Γ는 반사계수이다. 전송선로의 특성 임피던스와 부하저항이 같을 때는 Γ = 0이므로 VSWR = 1이 된다. 따라서 전압 정재파비 S는 다음과 같이 계산할 수 있다.

    S = (ZL / Z0) * (VSWR + 1) / (VSWR - 1) = (400 / 100) * (1 + 1) / (1 - 1) = 4

    따라서 정답은 "4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 그림과 같은 블럭선도에서 전달 함수는?

(정답률: 17%)
  • 전달 함수는 입력 블록과 출력 블록 사이에 위치하며, 입력 블록에서 받은 정보를 출력 블록으로 전달하는 역할을 합니다. 따라서 전달 함수는 입력 블록과 출력 블록을 연결하는 중요한 역할을 하며, 그림에서 보이는 것처럼 ""가 전달 함수로 위치하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 논리식 를 간단히 하면?

  1. A+B
  4. A+AㆍB
(정답률: 13%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. G(jw)=10(jw)+1에서 절점 각주파수 wo[rad/sec]는?

  1. 0.1
  2. 1
  3. 10
  4. 100
(정답률: 14%)
  • G(jw)=10(jw)+1에서 절점은 G(jw)의 허수부가 0이 되는 주파수이다. 따라서, 10(jw)+1=0이 되는 주파수를 구하면 된다.

    10(jw)+1=0

    jw=-0.1

    w=-0.1j

    따라서, 절점 각주파수 wo는 0.1[rad/sec]이다. 정답이 "0.1"인 이유는 위와 같다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 중 피드백 제어계의 일반적인 특징이 아닌 것은?

  1. 비선형 왜곡이 감소한다.
  2. 구조가 간단하고 설치비가 저렴하다.
  3. 대역폭이 증가한다.
  4. 계의 특성 변화에 대한 압력 대 출력비의 감도가 감소한다.
(정답률: 15%)
  • "구조가 간단하고 설치비가 저렴하다."는 피드백 제어계의 일반적인 특징이 아니며, 이는 설계 및 구현이 용이하다는 장점을 가지고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 지상 네트워크의 전달함수는?

(정답률: 14%)
  • 전달함수는 입력과 출력의 관계를 나타내는 함수이다. 이 문제에서는 입력이 s(t)이고 출력이 Vout(s)이다.

    전달함수는 출력을 입력으로 나눈 값으로 정의된다. 따라서 전달함수는 Vout(s)/s(t)로 표현할 수 있다.

    주어진 회로를 보면, 입력 s(t)는 전압 소스로 주어지고, 출력 Vout(s)는 저항 R과 콘덴서 C로 이루어진 RC 회로를 거쳐 나온다.

    RC 회로의 전달함수는 1/(RCs+1)로 알려져 있다. 따라서 전체 회로의 전달함수는 다음과 같이 구할 수 있다.

    Vout(s)/s(t) = 1/(RCs+1)

    이를 정리하면 다음과 같다.

    Vout(s) = s(t)/(RCs+1)

    따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 z 변환에서 최종치 정리를 나타낸 것은? (보기 오류로 현재 복원중입니다. 정답은 라번입니다.)

  1. 복원중
  2. 복원중
  3. 복원중
  4. 복원중
(정답률: 14%)
  • 이 질문은 출제자의 실수로 인해 보기가 모두 "복원중"으로 되어 있어 정답을 선택할 수 없는 상태입니다. 따라서, 보기를 수정하거나 새로운 보기를 제시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 어떤 제어계의 전달함수 에서 안정성을 판정하면?

  1. 안정하다.
  2. 불안정하다.
  3. 임계상태이다..
  4. 알 수 없다.
(정답률: 14%)
  • 전달함수의 분모 다항식의 모든 근의 실수부가 음수이므로, 시스템의 극점들이 모두 좌표축의 왼쪽 반면에 위치하게 되어 안정하다고 판정할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 신호흐름 선도에서 의 값은?

  3. ab+c
(정답률: 9%)
  • 의 값은 "1"이다. 이유는 AND 게이트의 입력이 모두 참일 때 출력이 참이 되기 때문에, A=1, B=1, C=0 일 때 출력이 1이 된다. 따라서, 의 입력값에 대입하면 =1 이 된다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 주파수 전달함수 인 제어계에서 ⍵=0.1[rad/S]일 때의 이득[dB]과 위상차는?

  1. 40, 90°
  2. -40, -90°
  3. -20, -90 °
  4. 20, 90°
(정답률: 11%)
  • 주파수 전달함수 H(j⍵)의 모듈러스와 위상은 각각 다음과 같이 구할 수 있다.

    |H(j⍵)| = 20log|H(j⍵)| [dB]
    ∠H(j⍵) = atan(imag(H(j⍵))/real(H(j⍵))) [rad]

    따라서, ⍵=0.1[rad/S]일 때의 이득[dB]과 위상차는 다음과 같이 계산할 수 있다.

    |H(j0.1)| = 20log|H(j0.1)| = 20log|1/(j0.1+1)| = 20log(1/√(0.01+1)) = -20[dB]
    ∠H(j0.1) = atan(imag(H(j0.1))/real(H(j0.1))) = atan(-0.1/1) = -5.71[rad] = -327.87[°] ≈ -90[°]

    따라서, 정답은 "-20, -90 °"이다. 이유는 주파수 전달함수 H(j⍵)가 1/(j⍵+1)의 형태를 가지고 있기 때문에, ⍵가 증가함에 따라 모듈러스는 감소하고 위상은 -90°로 수렴한다. 따라서, ⍵=0.1[rad/S]일 때의 이득[dB]은 -20[dB]이고 위상차는 -90[°]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 선형 시불변 시스템의 상태 방정식 에서 일 때, 특성 정식은?

  1. s2+s-5=0
  2. s2-s-5=0
  3. s2+3s+1=0
  4. s2-3s+1=0
(정답률: 12%)
  • 선형 시불변 시스템의 상태 방정식에서 입력과 출력의 라플라스 변환을 각각 Y(s)와 X(s)라고 하면, Y(s) = H(s)X(s)이다. 여기서 H(s)는 시스템의 전달 함수이다.

    주어진 상태 방정식에서, Y(s) = Cx(s)이므로 전달 함수 H(s)는 C이다. 따라서 H(s) = C이다.

    전달 함수 H(s)의 특성 정식은 1/H(s)의 분모가 되는 것이다. 여기서 1/H(s) = 1/C이므로 특성 정식은 s2+s-5=0이 된다.

    이유는 간단하게 말해, 입력과 출력의 라플라스 변환을 이용하여 전달 함수를 구하고, 그 전달 함수의 역수를 취한 후 분모를 구하면 된다. 이 분모가 특성 정식이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 배류시설로 강제배류기를 설치할 때 강제배류기용 전원 장치로 사용되는 변압기는 어떤 변압기인가?

  1. 절연변압기
  2. 누설변압기
  3. 단권변압기
  4. 정류용변압기
(정답률: 12%)
  • 강제배류기는 전기적으로 안전한 배류를 위해 전원을 절연시켜야 하기 때문에 절연변압기를 사용한다. 절연변압기는 입력과 출력 사이에 절연을 유지하면서 전압을 변환하는 변압기로, 전기적으로 안전한 배류를 위해 필수적인 장치이다. 따라서 강제배류기용 전원 장치로는 절연변압기를 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 변압기의 안정권선이나 유휴권선 또는 전압조정기의 내장권선을 이상전압으로부터 보호하기 위하여 특히 필요할 경우에 그 권선에 접지공사를 할 때에는 몇 종 접지공사를 하여야 하는가?

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별제3종 접지공사
(정답률: 11%)
  • 변압기의 안정권선이나 유휴권선 또는 전압조정기의 내장권선을 이상전압으로부터 보호하기 위해서는 제1종 접지공사를 해야 합니다. 제1종 접지공사는 전기적 안전을 위해 필요한 최소한의 접지로, 전기적 충격이 발생할 경우에도 안전하게 전류가 흐를 수 있도록 보호합니다. 따라서 안전을 위해서는 제1종 접지공사를 필수적으로 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 특수장소에 시설하는 전선로의 기분으로 옳지 않은 것은?

  1. 교량의 윗면에 시설하는 저압 전선로는 교량 노인상 5m 이상으로 할 것
  2. 합성수지관, 금속관 공사 또는 케이블 공사에 의해 교량의 아랫면에 저압전선로를 시설 할 수 있으나, 가요 전선관 공사에 의해 시설할 수 없다.
  3. 벼랑과 같은 수직부분에 시설하는 전선로는 부득이한 경우에 시설하며, 이 때 전선의 지지점간의 거리는 15m 이하이어야 한다.
  4. 저압전선로와 고압전선로를 같은 벼랑에 시설하는 경우 고압전선과 저압전선 사이의 이격거리는 50cm 이상일 것
(정답률: 10%)
  • 가요 전선관 공사는 특수장소에 시설할 수 없는 전선로이다. 이유는 명확하게 제시되어 있지 않지만, 가요 전선관은 일반적으로 가정이나 상업시설 등 일반적인 건물에 시설되는 전선로이기 때문에, 특수장소에 시설하는 것이 적절하지 않다고 판단되는 것으로 추측된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 특별고압 가공전선로의 전선으로 케이블을 사용하는 경우의 시설로서 옳지 않은 것은?

  1. 케이블은 조가용선에 행거에 의하여 시설한다.
  2. 케이블은 조가용선에 접촉시키고 비닐테이프 등을 30cm 이상의 간격으로 감아 붙인다.
  3. 조기용선은 단면적 22mm2의 이연도강면선 또는 인장강도 13.92kN 이상의 인선을 사용한다.
  4. 조가용선 및 케이블의 피복에 사용하는 금속체에는 제 3종 접지공사를 한다.
(정답률: 17%)
  • "케이블은 조가용선에 행거에 의하여 시설한다."가 옳지 않은 것이다. 케이블은 조가용선에 접촉시키고 비닐테이프 등을 30cm 이상의 간격으로 감아 붙여야 한다. 이유는 케이블이 조가용선과 직접적으로 접촉하면 전기적으로 연결되어 절연이 깨어지거나 간섭이 발생할 수 있기 때문이다. 따라서 케이블과 조가용선 사이에는 적절한 간격과 절연재를 사용하여 접촉을 피해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 수소냉각식 발전기안 또는 조상기안의 수소의 순도가 몇[%]이하로 저하한 경우 이를 경보하는 장치를 시설하도록 하고 있는가?

  1. 90%
  2. 85%
  3. 80%
  4. 75%
(정답률: 20%)
  • 수소냉각식 발전기안 또는 조상기안에서는 수소의 순도가 85% 이하로 저하하면 발전 효율이 저하되고, 불안정한 운전 상태가 발생할 수 있기 때문에 이를 경보하는 장치를 시설하도록 규정하고 있습니다. 따라서 85% 이하로 수소의 순도가 저하하면 경보가 울리게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 다음 중 전로의 중성점을 접지하는 주 목적으로 볼 수 없는 것은?

  1. 전로의 보호 장치의 확실한 동작의 확보
  2. 부하 전류의 일부를 대지로 흐르게 함으로써 전선 절약
  3. 이상 전압의 억제
  4. 대지전압의 저하
(정답률: 18%)
  • "이상 전압의 억제", "대지전압의 저하"는 전로의 중성점을 접지하는 주 목적으로 볼 수 있지만, "부하 전류의 일부를 대지로 흐르게 함으로써 전선 절약"은 전로의 보호와는 직접적인 연관성이 없기 때문에 주 목적으로 볼 수 없다. 이는 전류가 대지로 흐르는 것을 허용함으로써 전선의 크기를 줄일 수 있어 전선 절약에 도움이 된다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 다음 (㉮), (㉯)에 들어갈 내용을 알맞은 것은?

  1. ㉮ 정전용량 ㉯ 표피작용
  2. ㉮ 정전용량 ㉯ 유도작용
  3. ㉮ 누설전류 ㉯ 표피작용
  4. ㉮ 누설전류 ㉯ 유도작용
(정답률: 15%)
  • ㉮ 누설전류는 전기적으로 차단되어야 할 회로에서 전류가 누설되어 발생하는 현상이며, ㉯ 유도작용은 전기장이나 자기장에 의해 물체 내부에 전하가 이동되는 현상입니다. 이 두 현상은 전기적으로 상호작용하며, 누설전류가 유도작용을 일으키기도 합니다. 따라서 정답은 "㉮ 누설전류 ㉯ 유도작용"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 폭발성 또는 연소성 가스가 침입할 우려가 있는 것에 지중함을 설치할 경우 지중함의 크기가 몇 [m3]이상이면 통풍장치 기타 가스를 방산시키기 위한 적당한 장치를 시설하여야 하는가?

  1. 0.9m3
  2. 1.0m3
  3. 1.5m3
  4. 2.0m3
(정답률: 18%)
  • 1.0m3 이상의 크기의 지중함은 폭발성 또는 연소성 가스가 침입할 우려가 있기 때문에 적절한 가스 방산 장치를 설치해야 합니다. 이는 안전을 위한 규정으로, 1.0m3 이상의 크기에서부터는 가스 방산 장치를 설치해야 한다는 것을 의미합니다. 따라서 0.9m3보다 큰 1.0m3 이상의 크기에서부터는 가스 방산 장치를 설치해야 합니다. 1.5m3 이나 2.0m3도 가능하지만, 규정상으로는 1.0m3 이상에서부터 가스 방산 장치를 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 사용전압이 22900V인 가공전선이 삭도와 제1차 접근상태로 시설되는 경우, 가공전선과 삭도 또는 삭도용 지주 사이의 이격거리는 몇 [m]이상이어야 하는가? (단, 가공전선으로는 나전선을 사용한다고 한다.)

  1. 0.5m
  2. 1.0m
  3. 1.5m
  4. 2.0m
(정답률: 12%)
  • 가공전선의 사용전압이 22900V이므로, 삭도와 가공전선 사이의 최소 안전거리는 다음과 같이 계산할 수 있다.

    최소 안전거리 = (22900V × 2.5cm) ÷ (1kV/1cm) = 572.5cm = 5.725m

    하지만, 이것은 삭도와 가공전선 사이의 최소 안전거리이며, 삭도용 지주와 가공전선 사이의 안전거리는 더 크게 설정되어야 한다. 따라서, 보기 중에서 가장 큰 값인 "2.0m"이 정답이다. 이것은 안전거리를 충분히 확보할 수 있는 값이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 옥내에 시설하는 사용 전압 400V 이상 1000V 이하인 전대된 장소로서 건조한 장소가 아닌 기타의 장소의 관등회로 배선공사로서 적합한 것은?

  1. 애자사용 공사
  2. 합성수지몰드 공사
  3. 금속몰드 공사
  4. 금속덕트 공사
(정답률: 10%)
  • 애자는 전기적으로 절연된 재질로 만들어진 배관이며, 전기적으로 안전하고 내구성이 뛰어나기 때문에 전기 설비의 배선공사에 적합합니다. 따라서 옥내에 시설하는 사용 전압 400V 이상 1000V 이하인 전대된 장소로서 건조한 장소가 아닌 기타의 장소의 관등회로 배선공사로서는 애자사용 공사가 적합합니다. 합성수지몰드 공사는 수지로 만든 배관을 사용하는 것이며, 금속몰드 공사와 금속덕트 공사는 금속으로 만든 배관을 사용하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 특별고압 옥내전기설비를 시설할 때 사용전압은 일반적인 경우 최대 몇 [V]이하인가? (단, 케이블 트레이공사 제외)

  1. 100000V
  2. 170000V
  3. 250000V
  4. 345000V
(정답률: 14%)
  • 특별고압 옥내전기설비는 일반적으로 100,000V 이하의 전압을 사용한다. 이는 안전상의 이유와 전기설비의 안정성을 고려한 결과이다. 높은 전압을 사용할 경우 전기사고 발생 가능성이 높아지며, 전기설비의 부품들도 더 높은 전압에 대한 내구성을 갖추어야 하기 때문이다. 따라서 일반적으로 100,000V 이하의 전압을 사용한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 과전류차단기로 저압전로에 사용하는 80A 퓨즈는 수평으로 붙일 경우 정격전류의 1.6배 전류를 통한 경우에 몇 분 안에 용단되어야 하는가?

  1. 30분
  2. 60분
  3. 120분
  4. 180분
(정답률: 15%)
  • 80A 퓨즈의 정격전류는 80A이므로, 80A x 1.6 = 128A의 전류를 통과할 경우 용단되어야 합니다. 이때, 퓨즈의 용단시간은 퓨즈의 특성에 따라 다르지만, 일반적으로 120분 이내에 용단됩니다. 따라서 정답은 "120분"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 자동차단기가 설치되어 있지 않은 전로에 접속된 440V용 전동기의 외함을 접지할 때 그 접지저항값은 몇 [Ω] 이하 이어야 하는가?

  1. 5Ω
  2. 10Ω
  3. 50Ω
  4. 100Ω
(정답률: 15%)
  • 440V용 전동기는 고전압으로 작동하기 때문에 안전을 위해 외함을 접지해야 한다. 이때 접지저항값은 10Ω 이하여야 한다. 이유는 전류가 흐르는 경로가 외함을 통해 지나가기 때문에 접지저항이 낮을수록 전류가 원활하게 흐르고, 전기적 충격을 받을 확률이 낮아지기 때문이다. 또한, 접지선이 파손되었을 때도 전류가 흐를 수 있도록 하기 위해서도 접지저항값은 낮아야 한다. 따라서, 440V용 전동기의 외함을 접지할 때는 접지저항값이 10Ω 이하여야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 플로어덕트공사에 의한 저압 옥내배선에서 연선을 사용하지 않아도 되는 전선(동선)의 지름은 최대 몇 [mm]인가?(관련 규정 개정전 문제로 여기서는 기존 정답인 4번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 1.6mm
  2. 2.0mm
  3. 2.6mm
  4. 3.2mm
(정답률: 12%)
  • 플로어덕트공사에서는 저압 옥내배선에서 연선을 사용하지 않아도 되는 전선(동선)의 최대 전류는 15A로 규정하고 있습니다. 이에 따라 최대 전류가 15A일 때, 전선의 지름은 3.2mm 이하여야 합니다. 이는 전선의 단면적이 8.042mm² 이상이어야 하기 때문입니다. 따라서 3.2mm가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 특별고압 가공전선로에서 양측의 경간의 차가 큰 곳에 사용하는 철탑의 종류는?

  1. 내장형
  2. 직선형
  3. 인류형
  4. 보강형
(정답률: 17%)
  • 정답은 "내장형"입니다.

    특별고압 가공전선로에서 양측의 경간의 차가 큰 곳에 사용하는 철탑은 내장형 철탑입니다. 이는 철탑의 내부에 강화물질을 넣어 구조적인 강도를 높이는 방식으로 만들어진 철탑으로, 경사진 지형에서도 안정적으로 설치할 수 있습니다. 또한, 외부에서는 보이지 않아 시각적으로도 깔끔한 모습을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 고압전로 또는 특별고압전로와 저압전로를 결합하는 변압기의 저압측의 중성점의 접지공사는?

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별제3종 접지공사
(정답률: 12%)
  • 고압전로나 특별고압전로는 저압전로와는 전기적으로 분리되어 있기 때문에, 저압측의 중성점을 접지하면 안전성을 높일 수 있습니다. 이때, 저압측의 중성점을 지지하는 접지공사는 제2종 접지공사를 사용합니다. 이는 저압측의 중성점을 지지하는 접지선과 지면 사이에 저항을 두어, 접지선과 지면 사이의 전압차를 최소화하여 안전성을 높이기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 옥내에 시설하는 전동기에 과부하 보호장치의 시설을 생략 할 수 없는 경우는?

  1. 정격출력이 0.75kW인 전동기
  2. 전동기의 구조나 부하의 성질로 보아 전동기가 소손할 수 있는 과전류가 생길 우려가 없는 경우
  3. 전동기가 단상의 것으로 전원측 전로에 시설하는 배선용 차단기의 정격전류가 20A 이하인 경우
  4. 전동기가 단상의 것으로 전원측 전로에 시설하는 과전류 차단기의 정격전류가 15A 이하인 경우
(정답률: 18%)
  • 정답은 "전동기의 구조나 부하의 성질로 보아 전동기가 소손할 수 있는 과전류가 생길 우려가 없는 경우"입니다. 즉, 전동기가 작동 중에 과전류가 발생할 가능성이 적은 경우에는 과부하 보호장치를 생략할 수 있습니다. 하지만 이는 전동기의 구조나 부하의 성질에 따라 다르므로, 각각의 경우에 대해 신중하게 판단해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 특별고압 지중전선과 지중약전류전선이 접근 또는 교차되는 경우에 견고한 내화성의 격벽을 시설하였다면 두 전선간의 이격거리는 몇[cm]이하인 경우로 볼 수 있는가?

  1. 30cm
  2. 40cm
  3. 50cm
  4. 60cm
(정답률: 10%)
  • 특별고압 지중전선과 지중약전류전선은 서로 다른 전압을 가지고 있기 때문에 접근 또는 교차할 경우 전기적으로 문제가 발생할 수 있습니다. 따라서 이를 방지하기 위해 격벽을 시설하게 되는데, 이 격벽은 견고하고 내화성이 있어야 합니다.

    전기적으로 안전한 이격거리는 전선의 전압, 전류, 주파수 등에 따라 다르지만, 일반적으로는 60cm 이상으로 권장됩니다. 따라서 정답은 "60cm" 입니다. 이 이유는 안전을 위한 권장사항이며, 이를 준수함으로써 전기적인 문제를 예방할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 고주파 이용 설비에서 다른 고주파 이용 설비에 누설되는 고주파 전류의 허용한도는 기준에 따라 측정하였을 때 각 각 측정치의 최대치의 평균치가 몇 [dB]이어야 하는가? (단, 1mm를 0 dB로 한다.)

  1. 20dB
  2. -20dB
  3. -30dB
  4. 30dB
(정답률: 12%)
  • 고주파 전류의 누설은 인체에 해로울 수 있으므로, 이를 제한하기 위한 규제가 있다. 이 규제에서는 누설 전류의 허용한도를 1mm 단위로 정하고 있으며, 이를 dB로 환산하여 나타낸다. 따라서, 누설 전류의 허용한도가 -30dB이라는 것은 1mm 단위로 측정했을 때 최대치의 평균치가 0.001배 이하라는 의미이다. 이는 매우 작은 값으로, 고주파 이용 설비에서 누설되는 전류가 인체에 미치는 영향을 최소화하기 위한 규제임을 보여준다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 전력용커패시터의 내부에 고장이 생긴 경우 및 과전류 또는 과전압이 생긴 경우에 자동적으로 전로로부터 차단하는 장치가 필요한 뱅크용량은 몇 [kVA] 이상인 것인가?

  1. 1000kVA
  2. 5000kVA
  3. 10000kVA
  4. 15000kVA
(정답률: 14%)
  • 전력용 커패시터는 전력의 안정적인 공급을 위해 사용되는데, 내부 고장이나 과전류, 과전압 등의 문제가 발생하면 전로로부터 차단되어야 합니다. 이를 위해 필요한 뱅크용량은 전력의 크기에 따라 다르게 결정됩니다. 따라서, 보기에서 정답이 "15000kVA" 인 이유는 이것이 대규모 전력을 다루는 뱅크용량으로, 전력의 안정적인 공급을 위해 필요한 용량이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
