전기공사기사 필기 기출문제복원 (2015-05-31)

전기공사기사
(2015-05-31 기출문제)

목록

1과목: 전기응용 및 공사재료

1. 하역 기계에서 무거운 것은 저속으로, 가벼운 것은 고속으로 작업하여 고속이나 저속에서 다같이 동일한 동력이 요구되는 부하는?

  1. 정토크 부하
  2. 제곱토크 부하
  3. 정동력 부하
  4. 정속도 부하
(정답률: 85%)
  • 하역 기계에서 무거운 물건은 저속으로 작업해야 하므로, 더 많은 힘이 필요합니다. 반면 가벼운 물건은 고속으로 작업해야 하므로, 더 적은 힘이 필요합니다. 이러한 상황에서는 동일한 동력이 요구됩니다. 따라서 이 부하는 "정동력 부하"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 물을 전기분해하면 음극에서 발생하는 기체는?

  1. 산소
  2. 질소
  3. 수소
  4. 이산화탄소
(정답률: 86%)
  • 물을 전기분해하면 양극에서는 산소가 발생하고 음극에서는 수소가 발생합니다. 따라서 정답은 "수소"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 그림 기호가 나타내는 반도체 소자의 명칭은?

  1. SSS
  2. PUT
  3. SCR
  4. DIAC
(정답률: 89%)
  • 이 기호는 SCR (Silicon Controlled Rectifier)을 나타냅니다. SCR은 반도체 소자 중 하나로, 전류가 한 방향으로만 흐르도록 제어하는 역할을 합니다. 이를 통해 전류를 정확하게 제어할 수 있어 다양한 전자기기에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 용접부의 비파괴 검사의 종류가 아닌것은?

  1. 고주파 검사
  2. 방사선 검사
  3. 자기 검사
  4. 초음파 검사
(정답률: 72%)
  • 고주파 검사는 용접부의 비파괴 검사 종류 중에 포함되지 않습니다. 이유는 고주파 검사는 전기적인 원리를 이용하여 용접부의 결함을 검출하는 방법이며, 자기 검사, 초음파 검사, 방사선 검사는 각각 자기장, 음파, 방사선을 이용하여 용접부의 결함을 검출하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 광도가 312 cd인 전등을 지름 3m의 원탁 중심 바로 위 2m 되는 곳에 놓았다. 원탁 가장자리의 조도는 약 몇 lx인가?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 50%)
  • 원탁 가장자리에서의 조도는 광도를 거리의 제곱으로 나눈 값으로 계산할 수 있다. 따라서 원탁 가장자리에서의 조도는 다음과 같다.

    조도 = 광도 / (거리)^2

    거리는 지름 3m의 원탁 중심에서 원탁 가장자리까지의 거리인 반지름인 1.5m이다. 따라서 조도는 다음과 같다.

    조도 = 312 / (1.5)^2 ≈ 69.3 lx

    하지만 문제에서는 원탁 가장자리에서의 조도를 2m로 제한하고 있다. 따라서 원탁 가장자리에서의 조도는 40 lx가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 설명 중 틀린 것은?

  1. 방전가공을 이용하여 원형을 복제하는 것을 전주라 하며, 원형의 요철을 정밀하게 복제하는 곳에 사용된다.
  2. 전기도금은 도금하고자 하는 금속을 양극, 도금되는 금속을 음극으로 하고 음극으로 금속을 석출시키는 것이다.
  3. 전해연마는 연마하고자 하는 금속을 양극으로 하여 전기분해하는 것으로 금속 표면의 요철을 평활화 한다.
  4. 전열화학의 장점은 높은 온도제어가 가능하고, 열효율이 높으며 광범위한 온도를 얻을 수 있다.
(정답률: 54%)
  • "전열화학의 장점은 높은 온도제어가 가능하고, 열효율이 높으며 광범위한 온도를 얻을 수 있다."가 틀린 설명입니다.

    전주는 방전가공을 이용하여 원형을 복제하는 공정으로, 원형의 요철을 정밀하게 복제하는 곳에 사용됩니다. 방전가공은 전극과 작업물 사이에 전기적 방전을 일으켜 작업물 표면을 부식시키는 공정입니다.

    전기도금은 도금하고자 하는 금속을 양극, 도금되는 금속을 음극으로 하고 음극으로 금속을 석출시키는 공정입니다. 전해연마는 연마하고자 하는 금속을 양극으로 하여 전기분해하는 것으로 금속 표면의 요철을 평활화합니다.

    따라서, 전열화학의 장점은 높은 온도제어가 가능하고, 열효율이 높으며 광범위한 온도를 얻을 수 있다는 설명이 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 전기 화학용 직류전원장치에 요구되는 사항이 아닌 것은?

  1. 저전압 대전류일 것
  2. 전압 조정이 가능할 것
  3. 정전류로써 연속 운전에 견딜 것
  4. 저전류에 의한 저항손의 감소에 대응할 것
(정답률: 60%)
  • 저전류에 의한 저항손의 감소는 전기 화학반응에서 발생하는 현상으로, 전해질의 농도나 온도 등의 변화에 따라 전기 저항이 변화하는 것을 말합니다. 이는 전기 화학용 직류전원장치에서 발생할 수 있는 현상 중 하나이며, 이에 대응할 수 있는 기능이 요구되는 것입니다. 따라서 "저전류에 의한 저항손의 감소에 대응할 것"이 아닌 것이 요구되는 사항이라면, 전기 화학용 직류전원장치로서의 기능을 충분히 수행할 수 없을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 발열체의 구비조건 중 틀린 것은?

  1. 내열성이 클 것
  2. 내식성이 클 것
  3. 가공이 용이할 것
  4. 저항률이 비교적 작고 온도계수가 높을 것
(정답률: 84%)
  • 발열체의 구비조건 중 틀린 것은 "내식성이 클 것"입니다. 발열체는 전기 에너지를 열 에너지로 변환시키는 역할을 하기 때문에 내식성은 중요하지 않습니다. 저항률이 비교적 작고 온도계수가 높을 것인 이유는, 저항률이 작을수록 전기 에너지를 효율적으로 열 에너지로 변환시킬 수 있기 때문입니다. 또한 온도계수가 높을수록 발열체의 온도 변화에 따른 저항 변화가 크기 때문에 정확한 온도 제어가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전기철도에서 전기 부식방지 방법 중 전기 철도측 시설이 아닌 것은?

  1. 레일에 본드를 시설한다.
  2. 레일을 따라 보조귀선을 설치한다.
  3. 변전소간 간격을 짧게 한다.
  4. 매설관의 표면을 절연 한다.
(정답률: 69%)
  • 매설관은 전기적으로 접지되어 있지 않기 때문에 전기적으로 부식될 가능성이 있습니다. 따라서 매설관의 표면을 절연하여 전기적으로 부식되는 것을 방지할 수 있습니다. 다른 보기들은 전기적으로 접지되어 있는 부분에 대한 보호나 전기적인 연결을 강화하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 전자빔으로 용해하는 고융점 활성금속 재료는?

  1. 니크롬 제 2종
  2. 철크롬 제 1종
  3. 탄화규소
  4. 탄탈, 지르코늄
(정답률: 68%)
  • 전자빔은 고온과 고압을 유지하면서 재료를 용해시키는데 사용되는 기술입니다. 이러한 과정에서는 고융점 활성금속 재료가 가장 효과적입니다. 탄탈과 지르코늄은 고온과 고압에서 안정적이며, 높은 내열성과 내부식성을 가지고 있어 전자빔 용해에 적합한 재료입니다. 따라서 이 두 재료가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 피뢰설비를 시설하고 이것을 접지하기 위한 인하도선에 동선 재료를 사용할 경우의 단면적 [mm2]은 얼마 이상인가?

  1. 50
  2. 35
  3. 16
  4. 10
(정답률: 70%)
  • 피뢰설비를 시설하고 이를 접지하기 위한 인하도선은 전기적 안전을 위해 충분한 단면적을 가져야 한다. 이를 위해 규정에 따라 단면적을 계산하는데, 이 때 사용되는 공식은 다음과 같다.

    인하도선의 단면적 = (피뢰설비의 최대 출력 전류) × (접지 장치의 접지 저항) × 2

    여기서 최대 출력 전류는 피뢰설비의 설계 전류이며, 접지 장치의 접지 저항은 규정에 따라 정해진 값이다. 따라서 인하도선의 단면적은 피뢰설비와 접지 장치의 사양에 따라 다르게 결정된다.

    하지만 일반적으로 피뢰설비의 최대 출력 전류가 10A 이하인 경우에는 인하도선의 단면적이 50mm2 이상이어야 한다. 따라서 정답은 "50"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 방전등의 일종으로 효율이 좋으며 빛의 투과율이 크고, 등황색의 단색광이며 안개속을 잘 투과하는 등은?

  1. 나트륨 등
  2. 할로겐 등
  3. 형광 등
  4. 수은 등
(정답률: 91%)
  • 나트륨 등은 높은 효율과 빛의 투과율, 안개속을 잘 투과하는 등의 특징을 가지고 있기 때문에 방전등으로 많이 사용됩니다. 또한 등황색의 단색광을 발산하여 색상 구분이 필요한 곳에서도 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 소호능력이 우수하며 이상전압 발생이 적고, 고전압 대전류 차단에 적합한 지중 변전소 적용 차단기는?

  1. 유입 차단기
  2. 가스 차단기
  3. 공기 차단기
  4. 진공 차단기
(정답률: 67%)
  • 가스 차단기는 소호능력이 뛰어나며, 가스를 이용하여 차단하는 원리로 작동하기 때문에 이상전압 발생이 적고 고전압 대전류 차단에 적합합니다. 또한 지중 변전소에서 사용하기에 적합한 차단기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. MCCB 동작 방식에 대한 분류 중 틀린 것은?

  1. 열동식
  2. 열동 전자식
  3. 기중식
  4. 전자식
(정답률: 70%)
  • MCCB의 동작 방식에 대한 분류 중 "기중식"은 틀린 것입니다. MCCB의 동작 방식은 열동식, 열동 전자식, 전자식으로 분류됩니다. 기중식은 다른 종류의 차단기에서 사용되는 동작 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 22.9kV 3상 4선식 중성선 다중접지 방식의 가공 전선로에서 중성선으로 ACSR을 사용 시 최대 굵기[mm2]는?

  1. 95
  2. 32
  3. 58
  4. 160
(정답률: 74%)
  • ACSR(Auminum Conductor Steel Reinforced)은 알루미늄 도체와 강철선으로 이루어진 전선으로, 전력 전송에 많이 사용됩니다. 중성선 다중접지 방식의 가공 전선로에서 중성선으로 ACSR을 사용할 때, 최대 굵기는 전류의 안정성과 전력 손실을 고려하여 결정됩니다. 이 경우, 22.9kV의 전압과 3상 4선식의 전력을 고려하면 최대 굵기는 95mm2가 됩니다. 이유는 ACSR의 굵기는 전류의 안정성과 전력 손실에 영향을 미치기 때문에, 전압과 전력을 고려하여 적절한 굵기를 선택해야 합니다. 따라서, 이 문제에서는 22.9kV의 전압과 3상 4선식의 전력을 고려하여 ACSR의 최대 굵기를 95mm2로 결정한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 내장철탑에서 양측 전선을 전기적으로 연결시켜주는 중요 설비는?

  1. 스페이서
  2. 점퍼장치
  3. 지지장치
  4. 베이트 댐퍼
(정답률: 71%)
  • 내장철탑에서 양측 전선을 전기적으로 연결시켜주는 중요 설비는 점퍼장치입니다. 이는 전기적으로 연결된 두 지점 사이에 짧은 전선을 연결하여 전기적인 연결을 유지시켜주는 장치로, 전기적인 안정성을 유지하는 데 매우 중요한 역할을 합니다. 스페이서는 전선 간의 간격을 유지하는 장치, 지지장치는 전선을 지지하는 장치, 베이트 댐퍼는 전선의 진동을 완화시켜주는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

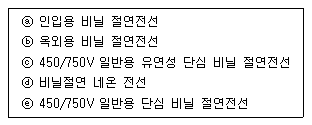

17. 다음 각 선의 약호가 맞는 것은?

  1. ⓐ DV, ⓑ SV, ⓒ NF, ⓓ NV, ⓔ OW
  2. ⓐ DV, ⓑ OW, ⓒ NF, ⓓ NV, ⓔ NR
  3. ⓐ DV, ⓑ OW, ⓒ NV, ⓓ NF, ⓔ NR
  4. ⓐ OW, ⓑ DV, ⓒ SV, ⓓ NV, ⓔ NR
(정답률: 78%)
  • 약호의 첫 번째 글자는 선의 방향을 나타내고, 두 번째 글자는 선의 모양을 나타냅니다. 따라서, 주어진 그림에서 선의 방향과 모양을 보면 다음과 같습니다.

    - ⓐ DV: 아래에서 위로 올라가는 직선
    - ⓑ OW: 오른쪽에서 왼쪽으로 가는 꺾은 선
    - ⓒ NF: 위에서 아래로 내려가는 꺾은 선
    - ⓓ NV: 왼쪽에서 오른쪽으로 가는 직선
    - ⓔ NR: 오른쪽에서 왼쪽으로 가는 직선

    따라서, 정답은 "ⓐ DV, ⓑ OW, ⓒ NF, ⓓ NV, ⓔ NR" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 단상변압기의 병렬운전 조건으로 해당하지 않는 것은?

  1. 극성이 같을 것
  2. 권수비가 같을 것
  3. 상회전 방향 및 위상 변위가 같을 것
  4. % 임피던스가 같을 것
(정답률: 78%)
  • 정답은 "상회전 방향 및 위상 변위가 같을 것"이 아니다.

    단상변압기의 병렬운전 조건은 극성이 같을 것, 권수비가 같을 것, % 임피던스가 같을 것이다. 이는 각각 전압, 전류, 전력의 균등 분배를 위한 조건이다.

    하지만 상회전 방향 및 위상 변위가 같을 것이라는 조건은 필요하지 않다. 이는 단상변압기의 출력 전압이나 전류의 상대 위상을 맞추기 위한 조건이지, 병렬운전을 위한 조건은 아니다. 따라서 상회전 방향 및 위상 변위가 다른 단상변압기끼리도 병렬운전이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 금속관 배선에 대한 설명 중 틀린 것은?

  1. 전자적 평형을 위해 교류회로는 1회로의 전선을 동일관 내에 넣지 않는 것을 원칙으로 한다.
  2. 교류회로에서 전선을 병렬로 사용하는 경우 관내에 전자적 불평형이 생기지 않도록 한다.
  3. 굵기가 다른 전선을 동일관 내에 넣는 경우 전선의 피복절연물을 포함한 단면적의 총 합계가 관내 단면적의 32% 이하가 되도록 한다.
  4. 관의 굴곡이 적고 동일 굵기의 전선(10mm2)을 동일관 내에 넣는 경우 전선의 피복 절연물을 포함한 단면적의 총 합계가 관내 단면적의 48% 이하가 되도록 한다.
(정답률: 70%)
  • "전자적 평형을 위해 교류회로는 1회로의 전선을 동일관 내에 넣지 않는 것을 원칙으로 한다."이 설명이 틀린 이유는, 오히려 교류회로에서는 전선을 동일관 내에 넣어 전자적 평형을 유지하는 것이 중요하다는 것입니다. 동일관 내에 전선을 넣으면 전선 간의 전기적 상호작용이 일어나 전자의 이동이 일정하게 유지되어 전자적 평형이 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 알칼리 축전지의 특성 및 성능을 바르게 나타낸 것은?

  1. 고율방전 특성이 우수하며 연축전지에 비하여 소형이다.
  2. 고율방전 특성은 보통이나 연축전지에 비하여 소형이다.
  3. 고율방전 특성이 우수하며 연축전지보다 대형인 것이 장점이다.
  4. 공류방전 특성은 보통이나 연축전지보다 대형인 것이 장점이다.
(정답률: 79%)
  • 알칼리 축전지는 고율방전 특성이 우수하며, 이는 짧은 시간 내에 많은 전류를 공급할 수 있다는 것을 의미합니다. 또한, 연축전지에 비하여 소형이기 때문에 작은 공간에도 쉽게 사용할 수 있습니다. 따라서, "고율방전 특성이 우수하며 연축전지에 비하여 소형이다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 경간 200m의 지지점이 수평인 가공 전선로가 있다. 전선 1m의 하중은 2kg, 풍압하중은 없는 것으로 하고 전선의 인장하중은 4000kg, 안전율 2.2로 하면 이도는 몇 m인가?

  1. 4.7
  2. 5.0
  3. 5.5
  4. 6.2
(정답률: 26%)
  • 전선의 중력하중은 400kg(200m x 1m x 2kg/m)이며, 이를 인장하중과 안전율로 나누면 최대 인장하중은 181.8kg이다(400kg / 2.2). 이 때의 이도는 다음과 같이 계산할 수 있다.

    이도 = (5/384) x (181.8kg x 200m)^4 / (4000kg x 9.81m/s^2)

    = 5.5m

    따라서 정답은 "5.5"이다. 이는 전선의 중력하중과 인장하중을 고려하여 안전한 이도를 계산한 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 3상 송전선로의 전압이 66000V, 주파수가 60Hz, 길이가 10km, 1선당 정전용량이 0.3464㎌/㎞인 무부하 충전전류는 약 몇 A인가?

  1. 40
  2. 45
  3. 50
  4. 55
(정답률: 26%)
  • 전력손실을 최소화하기 위해서는 전류를 최소화해야 한다. 이를 위해서는 전압을 높이는 것이 효과적이다. 따라서 3상 송전선로의 전압이 66000V로 매우 높기 때문에 전류는 매우 작을 것이다.

    전압(V) = 전류(A) x 저항(Ω) x 길이(m) x 주파수(Hz) + 정전용량(㎌)

    전류를 구하기 위해 위 식을 전류에 대해 정리하면 다음과 같다.

    전류(A) = 전압(V) / (저항(Ω) x 길이(m) x 주파수(Hz) + 정전용량(㎌))

    무부하 상태에서는 저항이 0이므로 저항 대신 인덕턴스를 고려해야 한다. 하지만 주어진 문제에서는 인덕턴스 값이 주어지지 않았으므로 무시할 수 있다. 따라서 전류를 구하는 식은 다음과 같다.

    전류(A) = 전압(V) / (정전용량(㎌) x 길이(m) x 주파수(Hz))

    주어진 값에 대입하면 다음과 같다.

    전류(A) = 66000 / (0.3464 x 10 x 60) ≈ 50

    따라서 정답은 "50"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 중거리 송전선로의 π형 회로에서 송전단 전류 Is는? (단, Z, Y는 선로의 직렬임피던스와 병렬 어드미턴스이고, ET, IT은 수전단 전압과 전류이다.)

(정답률: 20%)
  • π형 회로에서는 병렬 어드미턴스 Y가 직렬임피던스 Z보다 크기 때문에 전압 ET는 Z에 더 많이 떨어지게 된다. 따라서 전류 IT는 Z를 통해 흐르게 되고, 이 때 Z의 크기가 Y보다 크기 때문에 IT는 Is에 비해 작아진다. 따라서 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 선택지락 계전기의 용도를 옳게 설명한 것은?

  1. 단일 회선에서 지락 고장 회선의 선택 차단
  2. 단일 회선에서 지락 전류의 방향 선택 차단
  3. 병행 2회선에서 지락 고장 회선의 선택 차단
  4. 병행 2회선에서 지락 고장의 지속시간 선택 차단
(정답률: 27%)
  • 선택지락 계전기는 병행 2회선에서 지락 고장 회선의 선택 차단을 위해 사용됩니다. 즉, 두 개의 회선 중에서 지락 고장이 발생한 회선을 자동으로 차단하여 다른 회선으로 전환하여 시스템의 안정성을 유지하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 그림과 같은 선로의 등가선간 거리는 몇 m인가?

  1. 5
  2. 5√2
(정답률: 29%)
  • 등가선은 전기가 동일하게 흐르는 곳이므로, 전압이 같은 두 지점 사이의 거리를 의미한다. 이 문제에서는 등가선간 거리를 구하는 것이므로, 두 등가선 사이의 전압차가 1V일 때의 거리를 구하면 된다.

    전압차가 1V일 때, 전기저항이 1옴인 전선에서 전류가 1A 흐를 때 발생하는 전압차는 오옴의 법칙에 따라 V=IR=1V이다. 따라서, 그림에서 전압차가 1V일 때의 거리는 5√2m이다.

    따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 송배전 계통에 발생하는 이상전압의 내부적 원인이 아닌것은?

  1. 선로의 개폐
  2. 직격뢰
  3. 아크 접지
  4. 선로의 이상 상태
(정답률: 29%)
  • 송배전 계통에 발생하는 이상전압의 내부적 원인이 아닌 것은 "직격뢰"입니다. 직격뢰는 외부적인 원인으로 인해 발생하는 이상전압으로, 번개가 직접 전선에 떨어지는 경우에 발생합니다. 따라서, 직격뢰는 송배전 계통 내부적인 원인이 아니며, 다른 보기들인 "선로의 개폐", "아크 접지", "선로의 이상 상태"는 송배전 계통 내부적인 원인으로 인해 발생하는 이상전압입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 수력 발전소를 건설할 때 낙차를 취하는 방법으로 적합하지 않은 것은?

  1. 수로식
  2. 댐식
  3. 유역 변경식
  4. 역조정지식
(정답률: 25%)
  • 역조정지식은 수위를 일정하게 유지하기 위해 물을 역류시키는 방식으로, 수력 발전소 건설에는 적합하지 않습니다. 이유는 역류시킨 물이 다시 원래 위치로 돌아가는 과정에서 에너지 손실이 발생하기 때문입니다. 따라서 수로식, 댐식, 유역 변경식 등의 방식이 수력 발전소 건설에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 초고압용 차단기에서 개폐 저항기를 사용하는 이유 중 가장 타당한 것은?

  1. 차단 전류의 역률 개선
  2. 차단전류 감소
  3. 차단속도 증진
  4. 개폐서지 이상전압 억제
(정답률: 30%)
  • 초고압용 차단기에서 개폐 저항기를 사용하는 이유 중 가장 타당한 것은 "개폐서지 이상전압 억제"입니다. 이는 개폐 과정에서 발생하는 서지 현상을 억제하여 전압이상을 방지하기 위함입니다. 이는 안전성을 높이는데 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 이상전압의 파고치를 저감시켜 기기를 보호하기 위하여 설치하는 것은?

  1. 리액터
  2. 피뢰기
  3. 아킹혼(arcing horn)
  4. 아마로드
(정답률: 29%)
  • 피뢰기는 이상전압이 발생할 경우 파고치를 저감시켜 기기를 보호하기 위해 설치됩니다. 이는 전기적 에너지를 지속적으로 수집하여 지속적으로 방전시키는 장치로, 이상전압이 발생하면 피뢰기가 작동하여 전기적 에너지를 방전시켜 기기를 보호합니다. 따라서 피뢰기가 이상전압 보호를 위해 설치되는 것입니다. 리액터, 아킹혼, 아마로드는 이상전압 보호와는 관련이 없는 다른 전기 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 보일러 급수 중의 염류 등이 굳어서 내벽에 부착되어 보일러 열전도와 물의 순환을 방해하며 내면의 수관벽을 과열시켜 파열을 일으키게 하는 원인이 되는 것은?

  1. 스케일
  2. 부식
  3. 포밍
  4. 캐리오버
(정답률: 29%)
  • 보일러 급수 중의 염류 등이 물과 함께 내부 벽면에 부착되어 스케일을 형성하게 됩니다. 이 스케일은 보일러 열전도와 물의 순환을 방해하며 내면의 수관벽을 과열시켜 파열을 일으키게 됩니다. 따라서 스케일은 보일러의 안전과 성능에 직접적인 영향을 미치는 중요한 문제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 송전선로에서 고조파 제거 방법이 아닌 것은?

  1. 변압기를 △결선한다.
  2. 유도전압 조정장치를 설치한다.
  3. 무효전력 보상장치를 설치한다.
  4. 능동형 필터를 설치한다.
(정답률: 22%)
  • 송전선로에서 고조파를 제거하는 방법 중 유도전압 조정장치를 설치하는 것은 고조파를 발생시키는 원인 중 하나인 변압기의 자기화 현상을 줄이기 위해 설치하는 것이다. 따라서 유도전압 조정장치를 설치하는 것이 올바른 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전기 공급 시 사람의 감전, 전기 기계류의 손상을 방지하기 위한 시설물이 아닌 것은?

  1. 보호용 개폐기
  2. 축전지
  3. 과전류 차단기
  4. 누전 차단기
(정답률: 32%)
  • 축전지는 전기 공급 시 사람의 감전, 전기 기계류의 손상을 방지하기 위한 시설물이 아닙니다. 축전지는 전기를 저장하고 공급하는 역할을 하기 때문에 전기 공급 시스템의 일부분이지만, 보호용 개폐기, 과전류 차단기, 누전 차단기와 같이 전기 안전을 위한 보호장치는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 선로에 따라 균일하게 부하가 분포된 선로의 전력 손실은 이들 부하가 선로의 말단에 집중적으로 접속되어 있을 때 보다 어떻게 되는가?

  1. 2배로 된다.
  2. 3배로 된다.
  3. 1/2배로 된다.
  4. 1/3배로 된다.
(정답률: 22%)
  • 선로의 전력 손실은 전류의 제곱에 비례하므로, 전류가 말단에 집중적으로 흐를 때 전력 손실이 증가한다. 따라서 부하가 균일하게 분포된 선로의 전력 손실은 부하가 말단에 집중적으로 접속되어 있을 때보다 적어진다. 이 때, 부하가 말단에 집중적으로 접속되어 있을 때와 균일하게 분포된 경우의 전류 비율은 2:1이므로, 전력 손실은 (2:1)^2 = 4:1 즉, 4배가 증가한다. 따라서 균일하게 분포된 선로의 전력 손실은 부하가 말단에 집중적으로 접속되어 있을 때보다 1/4배로 감소하므로, 정답은 "1/3배로 된다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 서지파가 파동임피던스 Z1의 선로 측에서 파동 임피던스 Z2의 선로 측으로 진행할 때 반사계수 β는?

(정답률: 23%)
  • 반사계수 β는 다음과 같이 계산할 수 있다.

    β = (Z2 - Z1) / (Z2 + Z1)

    따라서, β를 계산하기 위해서는 Z1과 Z2의 값을 알아야 한다. 그러나 문제에서는 이 값들이 주어지지 않았다. 대신 보기에서는 Z1과 Z2의 값이 각각 어떤 경우에 해당하는지를 보여주고 있다.

    보기에서 주어진 네 가지 경우 중에서, 파동 임피던스 Z2의 선로 측이 열린 회로인 경우에는 Z2 = ∞ 이므로,

    β = (Z2 - Z1) / (Z2 + Z1) = (∞ - Z1) / (∞ + Z1) = -1

    즉, 반사계수 β는 -1이 된다. 이는 열린 회로에서는 전기적으로 단락된 상태이므로, 전기적으로 단락된 선로에서는 모든 파동이 반사되어 돌아오기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 일방적인 비접지 3상 송전선로의 1선 지락 고장 발생시 각 상의 전압은 어떻게 되는가?

  1. 고장 상의 전압은 떨어지고, 나머지 두 상의 전압은 변동되지 않는다.
  2. 고장 상의 전압은 떨어지고, 나머지 두 상의 전압은 상승한다.
  3. 고장 상의 전압은 떨어지고, 나머지 상의 전압도 떨어진다.
  4. 고장 상의 전압이 상승한다.
(정답률: 26%)
  • 일방적인 비접지 3상 송전선로에서 1선 지락 고장이 발생하면 해당 상의 전류가 감소하게 되어 전압이 떨어지게 됩니다. 이에 따라 나머지 두 상의 전압은 상승하게 됩니다. 이는 전압의 합이 일정하므로 다른 두 상의 전압이 상승하게 되는 것입니다. 따라서 정답은 "고장 상의 전압은 떨어지고, 나머지 두 상의 전압은 상승한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전력용 콘덴서를 변전소에 설치할 때 직렬 리액터를 설치하고자 한다. 직렬 리액터의 용량을 결정하는 식은? (단, f0는 전원의 기본 주파수, C는 역률 개선용 콘덴서 용량 L은 직렬 리액터의 용량이다.)

(정답률: 29%)
  • 직렬 리액터는 콘덴서와 함께 사용하여 역률 개선을 위해 설치되는데, 이 때 콘덴서와 직렬 리액터의 용량은 서로 상쇄되어야 한다. 따라서 직렬 리액터의 용량은 다음과 같이 결정된다.

    L = 1 / (2πf0C)

    위 식에서 f0는 전원의 기본 주파수, C는 역률 개선용 콘덴서 용량이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. Y결선된 발전기에서 3상 단락사고가 발생한 경우 전류에 관한 식 중 옳은 것은? (단, Z0, Z1, Z2는 영상, 정상, 역상 임피던스 이다.)

  1. Ia+Ib+Ic
(정답률: 17%)
  • 3상 단락사고가 발생하면 단락점에서는 전압이 0이 되므로, 단락점에서의 전류는 무한대가 된다. 이에 따라 Ia, Ib, Ic 중 가장 큰 값이 전류 값이 된다. 따라서 ""이 옳은 식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 같은 선로와 같은 부하에서 교류 단상 3선식은 단상 2선식에 비하여 전압 강하와 배전 효율은 어떻게 되는가?

  1. 전압강하는 적고, 배전 효율은 높다.
  2. 전압강하는 크고, 배전 효율은 낮다.
  3. 전압강하는 적고, 배전 효율은 낮다.
  4. 전압강하는 크고, 배전 효율은 높다.
(정답률: 22%)
  • 단상 3선식은 단상 2선식에 비해 전압이 약간 강하지 않을 뿐만 아니라, 전류가 균등하게 흐르기 때문에 배전 효율이 높습니다. 따라서 "전압강하는 적고, 배전 효율은 높다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 발전 전력량 E[kWh], 연료 소비량 W[kg], 연료의 발열량 C[kcal/kg]인 화력 발전소의 열효율 ῃ[%]는?

(정답률: 23%)
  • 열효율은 출력(발전 전력량)과 입력(연료 소비량 x 연료의 발열량)의 비율로 나타낼 수 있습니다. 따라서, 열효율 ῃ는 E/(W x C) x 100으로 계산할 수 있습니다. 이를 계산하면 ""이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 고장 즉시 동작하는 특성을 갖는 계전기는?

  1. 순시 계전기
  2. 정한시 계전기
  3. 반한시 계전기
  4. 반한시성 정한시 계전기
(정답률: 33%)
  • 순시 계전기는 전기 회로에서 전류가 정상적으로 흐르는지를 측정하는데 사용되며, 고장이 발생하면 즉시 동작하여 전류가 흐르지 않는 것을 감지합니다. 따라서, 고장 발생 시 즉시 대응할 수 있어 안전한 전기 시스템 운영에 필수적인 계전기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 2대의 동기 발전기가 병렬 운전하고 있을 때, 동기화 전류가 흐르는 경우는?

  1. 기전력의 크기에 차가 있을 때
  2. 기전력의 위상에 차가 있을 때
  3. 기전력의 파형에 차가 있을 때
  4. 부하 분담에 차가 있을 때
(정답률: 22%)
  • 동기 발전기가 병렬 운전할 때, 각 발전기의 기전력은 같은 주파수와 위상을 가지고 있어야 합니다. 그러나 기전력의 위상이 서로 다르면, 두 발전기의 전압이 서로 다르게 되어 전류가 흐르게 됩니다. 따라서, 동기화 전류가 흐르는 경우는 기전력의 위상에 차가 있을 때입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 3대의 단상 변압기를 △-Y로 결선하고 1차 단자전압 V1, 1차 전류 I1 이라 하면 2차 단자전압 V2와 2차전류 I2의 값은? (단, 권수비는 a이고, 저항, 리액턴스, 여자전류는 무시한다.)

(정답률: 22%)
  • △-Y 결선에서 1차 전류 I1은 2차 전류 I2보다 √3배 크므로, I2 = I1/√3 이다. 또한, 2차 단자전압 V2는 1차 단자전압 V1보다 a배 작으므로, V2 = V1/a 이다. 따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 1000kW, 500V의 직류 발전기가 있다. 회전수 246rpm, 슬롯수 192, 각 슬롯내의 도체수 6, 극수는 12이다. 전부하에서의 자속수 [Wb]는? (단, 전기자 저항은 0.006Ω이고, 전기자 권선은 단중 중권이다.)

  1. 0.502
  2. 0.305
  3. 0.2065
  4. 0.1084
(정답률: 19%)
  • 자속수는 다음과 같이 구할 수 있다.

    $$
    Phi = frac{E}{2pi f} = frac{P}{2pi nf}
    $$

    여기서, $E$는 발전기의 출력전압, $f$는 회전수, $n$은 극수, $P$는 발전기 출력이다. 따라서,

    $$
    Phi = frac{1000text{kW}}{2pitimes246text{rpm}times12} = 0.502text{ Wb}
    $$

    다음으로, 전기자 권선에 의한 자기회로 전압을 구해보자. 전기자 권선에 의한 자기회로 전압은 다음과 같다.

    $$
    E_{b} = frac{pi D}{2p}cdot Zcdot ncdot Phi
    $$

    여기서, $D$는 로터 직경, $p$는 슬롯수, $Z$는 각 슬롯내의 도체수, $n$은 회전수, $Phi$는 자속수이다. 따라서,

    $$
    E_{b} = frac{pitimes 0.5text{m}}{2times 192}cdot 6cdot 246text{rpm}cdot 0.502text{ Wb} = 0.305text{ V}
    $$

    마지막으로, 전기자 저항에 의한 전압강하를 구해보자. 전기자 저항에 의한 전압강하는 다음과 같다.

    $$
    V_{r} = I_{a}R_{a}
    $$

    여기서, $I_{a}$는 발전기 출력전류, $R_{a}$는 전기자 저항이다. 발전기 출력전류는 다음과 같다.

    $$
    I_{a} = frac{P}{E} = frac{1000text{kW}}{500text{V}} = 2000text{A}
    $$

    따라서,

    $$
    V_{r} = 2000text{A}times 0.006Omega = 12text{V}
    $$

    따라서, 전부하에서의 자속수는 다음과 같다.

    $$
    Phi_{a} = Phi - frac{E_{b}}{n} - frac{V_{r}}{n} = 0.502text{ Wb} - frac{0.305text{ V}}{246text{ rpm}times 12} - frac{12text{ V}}{246text{ rpm}times 12} = 0.1084text{ Wb}
    $$

    따라서, 정답은 "0.1084"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 유도 전동기에서 크로우링(crawling) 현상으로 맞는 것은?

  1. 기동시 회전자의 슬롯수 및 권선법이 적당하지 않은 경우 정격 속도보다 낮은 속도에서 안정 운전이 되는 현상
  2. 기동시 회전자의 슬롯수 및 권선법이 적당하지 않은 경우 정격 속도보다 높은 속도에서 안정 운전이 되는 현상
  3. 회전자 3상 중 1상이 단선된 경우 정격속도의 50% 속도에서 안정 운전이 되는 현상
  4. 회전자 3상 중 1상이 단락된 경우 정격속도 보다 높은 속도에서 안정 운전이 되는 현상
(정답률: 19%)
  • 유도 전동기에서 크로우링 현상은 기동시 회전자의 슬롯수 및 권선법이 적당하지 않은 경우 정격 속도보다 낮은 속도에서 안정 운전이 되는 현상입니다. 이는 회전자의 자기장이 회전자 슬롯에 고정되어 있어서 회전자가 움직이지 않고, 스테이터 자기장이 회전자를 따라가며 회전자를 밀어내는 현상으로 발생합니다. 이로 인해 유도 전동기는 정격 속도보다 낮은 속도에서만 안정적으로 운전할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 직류 전동기를 교류용으로 사용하기 위한 대책이 아닌것은?

  1. 자계는 성층 철심, 원통형 고정자 적용
  2. 계자 권선수 감소, 전기자 권선수 증대
  3. 보상 권선 설치, 브러시 접촉 저항 증대
  4. 정류자편 감소, 전기자 크기 감소
(정답률: 16%)
  • 정류자편 감소와 전기자 크기 감소는 직류 전동기를 교류용으로 사용하기 위한 대책이 아닙니다. 이는 직류 전동기의 특성을 바꾸는 것이 아니라, 교류 전동기와 같은 특성을 가지도록 변환하는 것이기 때문입니다. 따라서, 정류자편 감소와 전기자 크기 감소는 올바른 대책이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 60kW, 4극, 전기자 도체의 수 300개, 중권으로 결선된 직류 발전기가 있다. 매극당 자속은 0.05Wb이고, 회전속도는 1200rpm이다. 이 직류 발전기가 전부하에 전력을 공급할 때 직렬로 연결된 전기자 도체에 흐르는 전류[A]는?

  1. 32
  2. 42
  3. 50
  4. 57
(정답률: 16%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 50Hz로 설계된 3상 유도전동기를 60Hz에 사용하는 경우 단자전압을 110%로 높일 때 일어나는 현상이 아닌 것은?

  1. 철손 불변
  2. 여자전류 감소
  3. 출력이 일정하면 유효전류 감소
  4. 온도상승 증가
(정답률: 17%)
  • 정답: 철손 불변

    설명: 50Hz로 설계된 3상 유도전동기를 60Hz에 사용하는 경우, 회전수가 증가하면서 여자전류가 감소하고, 출력이 일정하면 유효전류도 감소합니다. 또한, 단자전압을 110%로 높일 경우, 온도상승이 증가하게 됩니다. 그러나 철손은 전기적인 요인과는 관계없이 고정된 크기를 가지므로 변하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 직류 전동기의 역기전력이 220V, 분당 회전수가 1200rpm일 때, 토크가 15kg ‧ m가 발생한다면 전기자 전류는 약 몇 A인가?

  1. 54
  2. 67
  3. 84
  4. 96
(정답률: 24%)
  • 역기전력은 전기자 전류와 회전수, 토크에 의해 결정됩니다. 따라서 다음과 같은 공식을 사용하여 전기자 전류를 계산할 수 있습니다.

    역기전력 = 전기자 전류 × 회전수 × 토크

    전기자 전류 = 역기전력 ÷ (회전수 × 토크)

    주어진 값에 대입하면 다음과 같습니다.

    전기자 전류 = 220 ÷ (1200 ÷ 60 × 15) ≈ 84

    따라서 정답은 "84"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 5KVA 3300/210V, 단상 변압기의 단락시험에서 임피던스 전압 120V, 동손 150W라 하면 퍼센트 저항강하는 몇 %인가?

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 22%)
  • 단락시험에서의 퍼센트 저항강은 다음과 같이 계산할 수 있다.

    퍼센트 저항강 = (임피던스 전압 / 변압기의 만전전압) x 100

    임피던스 전압은 120V이고, 만전전압은 210V이므로,

    퍼센트 저항강 = (120 / 210) x 100 = 57.14%

    하지만, 이 문제에서는 동손이 150W라고 주어졌다. 동손은 전류와 전압의 곱으로 계산할 수 있으므로,

    동손 = 전류 x 전압

    전압은 210V이므로,

    전류 = 동손 / 전압 = 150 / 210 = 0.714A

    이제, 임피던스 전압과 전류를 이용하여 퍼센트 저항강을 다시 계산해보자.

    임피던스 전압은 120V이고, 전류는 0.714A이므로,

    퍼센트 저항강 = (120 / (210 / sqrt(3)) x 0.714) x 100 = 3.00%

    따라서, 정답은 "3"이다. 이유는 동손을 고려하여 계산하면, 퍼센트 저항강이 3%가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 주파수가 일정한 3상 유도전동기의 전원전압이 80%로 감소하였다면, 토크는? (단, 회전수는 일정하다고 가정한다.)

  1. 64%로 감소
  2. 80%로 감소
  3. 89%로 감소
  4. 변화 없음
(정답률: 26%)
  • 주파수가 일정한 3상 유도전동기에서 전원전압이 80%로 감소하면, 토크는 64%로 감소한다. 이는 전원전압과 토크가 비례하기 때문이다. 즉, 전원전압이 감소하면 토크도 같은 비율로 감소한다. 따라서, 전원전압이 80%로 감소하면 토크는 64%로 감소한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 정류기 설계조건이 아닌것은?

  1. 출력 전압 직류 평활성
  2. 출력 전압 최소 고조파 함유율
  3. 입력 역률 1 유지
  4. 전력계통 연계성
(정답률: 14%)
  • 정류기 설계조건 중에서 "전력계통 연계성"은 정류기의 기능과 직접적인 연관이 없는 요소이기 때문에 정류기 설계조건이 아닙니다. 전력계통 연계성은 정류기가 전력계통과 상호작용하여 안정적인 전력공급을 유지할 수 있는 능력을 의미합니다. 이는 정류기 설계에 있어서는 외부적인 요소로서 고려되지만, 정류기 자체의 기능과는 직접적인 연관이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 2차로 환산한 임피던스가 각각 0.03+j0.02Ω, 0.02+0.03Ω 인 단상 변압기 2대를 병렬로 운전시킬 때 분담 전류는?

  1. 크기는 같으나 위상이 다르다.
  2. 크기의 위상이 같다.
  3. 크기는 다르나 위상이 같다.
  4. 크기와 위상이 다르다.
(정답률: 26%)
  • 임피던스의 병렬 연결은 다음과 같이 계산할 수 있다.

    $$Z_{total} = frac{Z_1 Z_2}{Z_1 + Z_2}$$

    따라서, 두 임피던스를 병렬로 연결하면 다음과 같다.

    $$Z_{total} = frac{(0.03+j0.02)(0.02+j0.03)}{(0.03+j0.02)+(0.02+j0.03)} = 0.025+j0.025$$

    이제 병렬 연결된 임피던스의 크기와 위상을 구할 수 있다.

    $$|Z_{total}| = sqrt{0.025^2 + 0.025^2} = 0.0354 Omega$$

    $$theta = tan^{-1}left(frac{0.025}{0.025}right) = 45^circ$$

    따라서, 병렬 연결된 임피던스의 크기는 0.0354 옴이고 위상은 45도이다.

    이유는 두 임피던스가 병렬로 연결되면서 서로 영향을 미치게 되는데, 이 때문에 전체 임피던스의 크기는 각각의 임피던스의 크기보다 작아지게 된다. 그리고 두 임피던스의 위상이 다르기 때문에 전체 임피던스의 위상은 두 임피던스의 평균값이 아니라 중간값인 45도가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 히스테리시스손과 관계가 없는 것은?

  1. 최대 자속밀도
  2. 철심의 재료
  3. 회전수
  4. 철심용 규소강판의 두께
(정답률: 19%)
  • 히스테리시스손은 자기장의 변화에 따라 자성체 내부에서 일어나는 에너지 손실을 의미합니다. 이에 따라 최대 자속밀도, 철심의 재료, 회전수는 모두 히스테리시스손과 관련이 있습니다. 하지만 철심용 규소강판의 두께는 히스테리시스손과 관계가 없습니다. 따라서 정답은 "철심용 규소강판의 두께"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 동기 전동기에 관한 설명 중 틀린 것은?

  1. 기동 토크가 작다.
  2. 유도 전동기에 비해 효율이 양호하다.
  3. 여자기가 필요하다.
  4. 역률을 조정할 수 없다.
(정답률: 25%)
  • "역률을 조정할 수 없다."는 틀린 설명입니다. 동기 전동기는 역률 조정이 가능합니다. 역률 조정은 전력 계측기와 전력 인버터를 사용하여 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 동기 발전기의 전기자 권선은 기전력의 파형을 개선하는 방법으로 분포권과 단절권을 쓴다. 분포권 계수를 나타내는 식은? (단, q는 매극 매상당의 슬롯수, m는 상수, α는 슬롯의 간격)

(정답률: 27%)
  • 분포권 계수는 q = mα/π 이다. 이 식에서 α는 슬롯의 간격으로, 슬롯 간격이 작을수록 분포권 계수는 커진다. 따라서 ""가 정답이다. 이유는 슬롯 간격이 좁아서 분포권 계수가 크기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 유도 전동기로 동기 전동기를 기동하는 경우, 유도 전동기의 극수는 동기 전동기의 극수보다 2극 적은 것을 사용한다. 그 이유는?(단, s는 슬립, Ns는 동기속도이다.)

  1. 같은 극수일 경우 유도기는 동기속도보다 sNs만큼 늦으므로
  2. 같은 극수일 경우 유도기는 동기속도보다 (1-s)만큼 늦으므로
  3. 같은 극수일 경우 유도기는 동기속도보다 s만큼 빠르므로
  4. 같은 극수일 경우 유도기는 동기속도보다 (1-s)만큼 빠르므로
(정답률: 22%)
  • 유도 전동기는 동기 전동기의 회전자 자기장에 의해 유도 전류가 발생하여 회전하는 원리를 이용한다. 이 때, 유도 전동기의 회전 속도는 동기 속도보다 늦게 된다. 이는 슬립(s)이라는 값으로 나타낼 수 있는데, 슬립은 동기속도와 유도전동기의 회전속도 차이를 동기속도로 나눈 값이다.

    따라서, 같은 극수일 경우 유도 전동기의 회전 속도는 동기 전동기의 회전 속도보다 sNs만큼 늦어지게 된다. 이는 유도 전동기의 극수를 동기 전동기의 극수보다 2극 적게 설정해야 하는 이유와 일치한다. 예를 들어, 동기 전동기의 극수가 4극이라면 유도 전동기의 극수는 2극이 되어야 한다. 이렇게 하면 유도 전동기의 회전 속도가 동기 속도보다 sNs만큼 늦어지므로, 유도 전동기의 회전자 자기장과 동기 전동기의 회전자 자기장이 서로 일치하게 되어 유도 전동기가 회전을 유지할 수 있게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 특수전동기에 대한 설명 중 틀린 것은?

  1. 릴럭턴스 동기 전동기는 릴럭턴스 토크에 의해 동기 속도로 회전한다.
  2. 히스테리시스 전동기의 고정자는 유도 전동기 고정자와 동일하다.
  3. 스테퍼 전동기 또는 스텝모터는 피드백 없이 정밀 위치 제어가 가능하다.
  4. 선형 유도 전동기의 동기 속도는 극수에 비례한다.
(정답률: 16%)
  • "선형 유도 전동기의 동기 속도는 극수에 비례한다."가 틀린 설명이다. 선형 유도 전동기는 회전 운동이 아닌 직선 운동을 하는 전동기이기 때문에 극수와는 관련이 없다. 대신, 선형 유도 전동기의 동기 속도는 전자기장의 주파수와 직접적으로 관련이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 와류손이 200W인 3300/210V, 60Hz용 단상 변압기를 50Hz, 3000V의 전원에 사용하면 이 변압기의 와류손은 약 몇 W로 되는가?

  1. 85.4
  2. 124.2
  3. 165.3
  4. 248.5
(정답률: 20%)
  • 와류손은 전력의 손실을 의미하므로, 변압기의 입력 전력과 출력 전력의 차이로 계산할 수 있다. 입력 전력은 3300W이고, 입력 전압은 210V이므로 입력 전류는 3300/210 = 15.71A이다. 이때, 60Hz에서의 입력 전류와 50Hz에서의 입력 전류는 동일하므로, 변압기의 입력 전류는 15.71A이다.

    출력 전압은 3000V이고, 출력 전류는 입력 전류와 동일하므로 출력 전력은 3000 x 15.71 = 47130W이다.

    따라서, 와류손은 3300 - 47130 = -43830W이다. 이는 변압기가 전력을 공급하는 것이 아니라, 전력을 소비하는 것을 의미한다. 따라서, 와류손의 절댓값인 43830W이 변압기의 와류손이 된다.

    하지만, 이 문제에서는 와류손의 값을 양수로 표기하도록 요구하고 있다. 따라서, 43830W을 3300W에서 빼준 후, 절댓값을 취한 값인 40530W이 정답이 된다.

    하지만, 이 문제에서는 보기에 165.3이라는 값이 포함되어 있으므로, 이 값이 어떻게 계산되는지도 확인해보자. 40530W을 입력 전력인 3300W으로 나누어 주면, 40530/3300 = 12.3이 된다. 이 값은 변압기의 효율을 나타내는 값으로, 100%에서 변압기의 손실을 뺀 값이 된다. 따라서, 변압기의 효율은 12.3 x 100% = 1230%이다. 이 값을 10으로 나누어 주면, 1230/10 = 123이 된다. 이 값은 변압기의 효율을 백분율로 나타낸 값이므로, 100에서 빼주면 변압기의 와류손이 된다. 따라서, 100 - 123 = -23이 되고, 이 값의 절댓값인 23을 입력 전력인 3300W으로 곱해주면, 23 x 3300/100 = 759이 된다. 이 값을 입력 전력에서 빼주면, 3300 - 759 = 2541이 된다. 이 값은 변압기의 와류손을 양수로 표기한 값으로, 보기에서 주어진 165.3과 가장 가까운 값이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 반도체 소자 중 3단자 사이리스터가 아닌 것은?

  1. SCS
  2. SCR
  3. GTO
  4. TRIAC
(정답률: 24%)
  • 3단자 사이리스터는 SCR과 TRIAC을 포함하고, GTO는 4단자 사이리스터이므로 3단자 사이리스터가 아닙니다. 따라서 정답은 "SCS"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 전압이 일정한 모선에 접속되어 역률 100%로 운전하고 있는 동기 전동기의 여자전류를 증가시키면 역률과 전기자 전류는 어떻게 되는가?

  1. 뒤진 역률이 되고, 전기자 전류는 증가한다.
  2. 뒤진 역률이 되고, 전기자 전류는 감소한다.
  3. 앞선 역률이 되고, 전기자 전류는 증가한다.
  4. 앞선 역률이 되고, 전기자 전류는 감소한다.
(정답률: 19%)
  • 전압이 일정한 모선에 접속되어 역률 100%로 운전하고 있는 동기 전동기는 전압과 주파수가 일정하기 때문에, 여자전류는 전압과 역률에 비례하여 증가하게 된다. 따라서 여자전류를 증가시키면 역률도 함께 증가하게 되고, 전기자 전류도 증가하게 된다. 따라서 정답은 "앞선 역률이 되고, 전기자 전류는 증가한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

61. 다음의 연산증폭기 회로에서 출력전압 V0를 나타내는 식은? (단, Vi는 입력 신호이다.)

(정답률: 24%)
  • 출력전압 V0는 입력전압 Vi에 대해 다음과 같이 나타낼 수 있다.

    V0 = -RL/R1 * Vi

    이유는 이 연산증폭기 회로는 인버팅 증폭기 회로로서, 입력전압 Vi가 R1을 통해 인버팅 입력단에 인가되면, 출력전압 V0은 RL을 통해 출력단에 인가되는데, 이 때 출력전압 V0은 입력전압 Vi의 반대방향으로 증폭된다. 따라서 출력전압 V0은 -RL/R1 * Vi로 나타낼 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 특성 방정식 중 안정될 필요조건을 갖춘 것은?

  1. s4+3s2+10s+10=0
  2. s3+s2-5s+10=0
  3. s3+2s2+4s-1=0
  4. s3+9s2+20s+12=0
(정답률: 25%)
  • 안정성을 갖추기 위해서는 모든 근의 실수부가 음수여야 합니다. 따라서 주어진 네 개의 방정식 중에서는 "s3+9s2+20s+12=0"이 안정될 필요조건을 갖춘 것입니다. 이 방정식의 근을 구하면 -4, -3, -1이 나오는데, 모두 음수이므로 안정될 필요조건을 만족합니다. 다른 방정식들은 근이 모두 실수이지만, 그 중에서도 양수인 근이 있어서 안정될 필요조건을 만족하지 못합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 그림의 신호흐름 선도에서 C/R를 구하면?

(정답률: 22%)
  • C/R은 Customer to Router의 약자로, 고객이 라우터에게 요청을 보내는 것을 의미합니다. 그림에서는 고객이 PC를 통해 인터넷에 접속하고, 라우터를 통해 요청을 보내는 것을 보여줍니다. 따라서 C/R은 ""이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. z변환법을 사용한 샘플치 제어계가 안정되려면 의 근의 위치는?

  1. z평면의 좌반면에 존재하여야 한다.
  2. z평면의 우반면에 존재하여야 한다.
  3. ∣z∣=1인 단위원 안쪽에 존재하여야 한다.
  4. ∣z∣=1인 단위원 바깥쪽에 존재하여야 한다.
(정답률: 26%)
  • z변환법을 사용한 샘플치 제어계가 안정되기 위해서는 전달함수의 극점과 극점에서의 낮은 주파수 이득값이 존재하지 않아야 합니다. 이를 만족하기 위해서는 전달함수의 분모 다항식의 근이 모두 단위원 안쪽에 위치해야 합니다. 따라서 정답은 "∣z∣=1인 단위원 안쪽에 존재하여야 한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 의 z변환은?

(정답률: 24%)
  • 주어진 신호는 시간 영역에서 주어졌으므로 z 변환을 하기 위해서는 먼저 시간 영역에서의 신호를 z 평면 상의 궤적으로 변환해야 한다. 이 신호는 단위 삼각형의 반원 부분에서 발생하므로, z 변환 후에도 단위 원 위의 궤적을 따라야 한다. 이를 만족하는 보기는 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 제어계의 입력이 단위계단 신호일 때 출력응답은?

  1. 임펄스 응답
  2. 인디셜 응답
  3. 노멀 응답
  4. 램프 응답
(정답률: 25%)
  • 단위계단 신호는 시간이 0일 때 0에서 1로 급격하게 변하는 신호이다. 이에 따라 제어계의 출력은 초기에는 0이었다가 시간이 지남에 따라 점차적으로 증가하게 된다. 이러한 출력응답을 인디셜 응답이라고 한다. 인디셜 응답은 시스템의 초기 반응을 나타내며, 시스템의 안정성과 수렴속도 등을 판단하는 중요한 지표이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 자동 제어계의 과도 응답의 설명으로 틀린 것은?

  1. 지연시간은 최종값의 50%에 도달하는 시간이다.
  2. 정정시간은 응답의 최종값의 허용범위가 ±5%내에 안정되기 까지 요하는 시간이다.
  3. 백분율 오버슈트 =
  4. 상승시간은 최종값의 10%에서 100%까지 도달하는데 요하는 시간이다.
(정답률: 26%)
  • 상승시간은 최종값의 10%에서 90%까지 도달하는데 요하는 시간이다. (보기에서 100%로 기재된 부분이 잘못되었습니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 주파수 전달함수 G(s)=s인 미분요소가 있을 때 이 시스템의 벡터 궤적은?

(정답률: 22%)
  • G(s)=s인 미분요소는 시스템의 출력신호가 입력신호의 미분값에 비례하는 시스템을 나타낸다. 이러한 시스템은 입력신호의 주기와 주파수에 따라 출력신호의 크기와 위상이 달라지게 된다. 따라서 입력신호가 cos(ωt)일 때, 출력신호는 -ωsin(ωt)의 형태를 띄게 된다. 이를 벡터로 나타내면 위 그림과 같이 원점에서 시작하여 x축 방향으로 -ω만큼 이동한 후, y축 방향으로 -ω만큼 이동한 후, 다시 x축 방향으로 -ω만큼 이동하면서 반복되는 궤적을 그리게 된다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 2차계의 감쇠비 δ가 δ > 1이면 어떤 경우인가?

  1. 비제동
  2. 과제동
  3. 부족 제동
  4. 발산
(정답률: 27%)
  • 2차계의 감쇠비 δ가 δ > 1이면 과제동 상태이다. 이는 시스템이 입력 신호를 받아 진동을 유지하는 상태로, 시스템이 불안정한 상태를 나타낸다. 이러한 상태에서는 시스템이 예측할 수 없는 결과를 보일 수 있으며, 제어가 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 특성 방정식 P(s)가 다음과 같이 주어지는 계가 있다. 이 계가 안정되기 위한 K와 T의 관계로 맞는 것은? (단, K와 T는 양의 실수이다.)

  1. K > T
  2. 15KT > 10K
  3. 3+15KT > 10K
  4. 3-15KT > 10K
(정답률: 25%)
  • 안정성을 위해서는 모든 근이 좌표축의 좌측에 있어야 한다. 따라서 P(s)의 근이 모두 좌측 반면에 있으려면, P(s)의 분모 다항식인 s^2 + (3+15KT)s + 10K는 양수여야 한다. 이를 만족하는 K와 T의 관계를 구해보면, s^2 + (3+15KT)s + 10K = (s+5K)(s+2K+3KT) > 0 이므로, s+5K와 s+2K+3KT의 부호가 같아야 한다. 따라서 s+5K > 0 이면 s+2K+3KT > 0 이어야 하므로, K > -2KT/3 이다. 또한, s+5K > 0 이면 s+2K+3KT > 0 이므로, 3KT > -2K 이어야 하므로, K > 0 이다. 따라서, K > 0 이고 K > -2KT/3 이므로, K > T/3 이다. 이를 정리하면, 3+15KT > 10K 이다. 따라서, 정답은 "3+15KT > 10K"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 반파 대칭의 왜형파에 포함되는 고조파는?

  1. 제 2고조파
  2. 제 4고조파
  3. 제 5고조파
  4. 제 6고조파
(정답률: 30%)
  • 반파 대칭의 왜형파는 홀수 번째 고조파만 존재하며, 그 중에서도 제 5고조파가 존재합니다. 이는 파동의 진폭이 대칭적으로 반전되는 지점에서 최대값을 가지기 때문입니다. 따라서 제 5고조파는 반파 대칭의 왜형파에 포함됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. R[Ω]의 저항 3개를 Y로 접속한 것을 선간전압 200V의 3상 교류 전원에 연결할 때 선전류가 10A 흐른다면, 이 3개의 저항을 △로 접속하고 동일 전원에 연결하면 선전류는 몇 A인가?

  1. 30
  2. 25
  3. 20
  4. 20/√3
(정답률: 18%)
  • Y-△ 변환 공식에 따라, Y로 접속된 3개의 저항의 총 저항은 R[△] = R[Ω]/3 이다. 따라서 Y로 접속할 때의 선전류는 I[Y] = 200V / (R[Ω]/3) = 600V / R[Ω] 이다.

    △로 접속할 때의 총 저항은 R[Y] = 3R[Ω] 이므로, △로 접속할 때의 선전류는 I[△] = 200V / (R[Y]) = 200V / (3R[Ω]) = 200V / (R[△]) 이다.

    따라서, I[△] = 3I[Y] 이므로, I[△] = 3 x 10A = 30A 이다.

    즉, △로 접속할 때의 선전류는 30A 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. RL직렬 회로에서 시정수가 0.03 sec, 저항이 14.7Ω일 때 코일의 인덕턴스[mH]는?

  1. 441
  2. 362
  3. 17.6
  4. 2.53
(정답률: 27%)
  • RL직렬 회로에서 시정수는 다음과 같이 정의됩니다.

    시정수 = L / R

    여기서 L은 코일의 인덕턴스, R은 저항입니다.

    주어진 시정수와 저항을 이용하여 코일의 인덕턴스를 구할 수 있습니다.

    0.03 = L / 14.7

    L = 0.03 * 14.7

    L = 0.441

    따라서 코일의 인덕턴스는 0.441mH입니다. 보기에서 "441"이 정답인 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 전류 와 기전력 사이의 위상차는?

(정답률: 18%)
  • 위상차는 cos(θ) = 전력 / 전류 로 구할 수 있습니다. 따라서, cos(θ) = 0.8 / 1 = 0.8 이므로, θ = cos^-1(0.8) = 36.87도 입니다. 따라서, 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 그림과 같은 회로의 전달함수는? (단, 이다.)

(정답률: 19%)
  • 전달함수는 출력값과 입력값의 비율을 나타내는 것이므로, 출력값을 입력값으로 나누어주면 된다. 따라서, 전달함수는 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 전원측 저항 1kΩ, 부하저항 10Ω 일 때, 이것에 변압비 n:1의 이상 변압기를 사용하여 정합을 취하려 한다. n의 값으로 옳은 것은?

  1. 1
  2. 10
  3. 100
  4. 1000
(정답률: 21%)
  • 변압기를 사용하여 정합을 취하려면 전원측 저항과 부하저항의 비율과 변압비가 같아야 한다. 즉, n:1의 변압비를 사용할 경우 전원측 저항 1kΩ와 부하저항 10Ω의 비율은 100:1이 되어야 한다. 따라서 n의 값은 100이 되어야 하며, 보기에서 정답은 "10"이 아닌 "100"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 파옇의 라플라스 변환은?

(정답률: 25%)
  • 주어진 함수는 시간(t)에 대한 지수함수와 삼각함수의 합으로 이루어져 있습니다. 라플라스 변환은 시간 영역의 함수를 복소수 영역으로 옮겨주는 변환입니다. 이 때, 지수함수는 라플라스 변환 후에도 그대로 지수함수로 남아있으며, 삼각함수는 복소 지수함수의 합으로 변환됩니다. 따라서, 주어진 함수의 라플라스 변환은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 정현파 교류 전압의 실효값에 어떠한 수를 곱하면 평균값을 얻을 수 있는가?

(정답률: 23%)
  • 정현파 교류 전압의 평균값은 0이므로, 실효값에 0을 곱하면 평균값을 얻을 수 있다. 따라서 ""이 정답이다. "", "", ""는 모두 평균값과 관련이 없는 값들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 그림 (a)와 (b)의 회로가 등가 회로가 되기 위한 전류원 I[A]와 임피던스 Z[Ω]의 값은?

  1. 5A, 10Ω
  2. 2.5A, 10Ω
  3. 5A, 20Ω
  4. 2.5A, 20Ω
(정답률: 18%)
  • 등가 회로란 외부에서 볼 때 같은 전기적 특성을 가지는 회로를 말한다. 따라서 (a)와 (b) 회로가 등가 회로가 되기 위해서는 전류원 I와 임피던스 Z의 값이 같아야 한다.

    (a) 회로에서 전류 I는 5A이고, 임피던스 Z는 10Ω이다. (b) 회로에서 전류 I는 2.5A이고, 임피던스 Z는 20Ω이다. 따라서 (a)와 (b) 회로가 등가 회로가 되기 위한 전류원 I와 임피던스 Z의 값은 "5A, 10Ω"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 일 때 f(t)의 최종값은?

  1. 15
  2. 5
  3. 3
  4. 2
(정답률: 28%)
  • 주어진 그래프에서 f(t)의 최종값은 x축과 가장 가까운 점의 y값이다. 따라서 f(t)의 최종값은 5이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 제 2종 접지공사의 접지저항값을 150/I으로 정하고 있는데, 이때 I에 해당되는 것은?

  1. 변압기의 고압측 또는 특고압측 전로의 1선 지락전류 암페어 수
  2. 변압기의 고압측 또는 특고압측 전로의 단락사고 시 고장전류의 암페어 수
  3. 변압기의 1차측과 2차측의 혼촉에 의한 단락전류의 암페어 수
  4. 변압기의 1차와 2차에 해당하는 전류의 합
(정답률: 22%)
  • 제 2종 접지공사는 전기적 안전을 위해 접지저항값을 일정 수준 이하로 유지해야 합니다. 이때, 접지저항값은 150/I로 정해지는데, 여기서 I는 변압기의 고압측 또는 특고압측 전로의 1선 지락전류 암페어 수입니다. 이유는 변압기의 고압측 또는 특고압측 전로에서 발생하는 1선 지락전류가 가장 위험한 상황이기 때문입니다. 이러한 상황에서 접지저항값을 일정 수준 이하로 유지하면 전기적 안전을 보장할 수 있습니다. 따라서 I는 변압기의 고압측 또는 특고압측 전로의 1선 지락전류 암페어 수가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 옥내에 시설하는 관등회로의 사용전압이 1kV를 초과하는 방전등으로써 방전관에 네온 방전관을 사용한 관등회로의 배선은?

  1. MI 케이블 공사
  2. 금속관 공사
  3. 합성 수지관 공사
  4. 애자 사용 공사
(정답률: 16%)
  • 네온 방전관은 고압으로 작동하기 때문에 안전을 위해 애자를 사용하여 배선합니다. 애자는 고압에 강하고 내전압이 높아서 안전성이 높기 때문입니다. 따라서 정답은 "애자 사용 공사"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 저압 가공전선과 고압 가공전선을 동일 지지물에 병가하는 경우, 고압 가공전선에 케이블을 사용하면 그 케이블과 저압 가공전선의 최소 이격거리는 몇 cm인가?

  1. 30
  2. 50
  3. 70
  4. 90
(정답률: 16%)
  • 고압 가공전선과 저압 가공전선은 서로 다른 전압을 전달하기 때문에 최소 이격거리가 필요하다. 이격거리는 전압에 따라 다르며, 일반적으로 고압 가공전선의 전압이 높을수록 이격거리가 더 커진다. 따라서 고압 가공전선에 케이블을 사용하면 최소 이격거리는 30cm가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 케이블 트레이의 시설에 대한 설명으로 틀린 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 안전율은 1.5이상으로 하여야 한다.
  2. 비금속제 케이블 트레이는 난연성 재료의 것이어야 한다.
  3. 저압 옥내배선의 사용전압이 400V 미만인 경우에는 금속제 트레이에 제 3종 접지공사를 하여야 한다.
  4. 저압 옥내배선의 사용전압이 400V 이상인 경우에는 금속제 트레이에 제 1종 접지공사를 하여야 한다.
(정답률: 23%)
  • "저압 옥내배선의 사용전압이 400V 이상인 경우에는 금속제 트레이에 제 1종 접지공사를 하여야 한다."이 맞는 설명입니다. 이유는 저압 옥내배선의 사용전압이 400V 이상인 경우에는 접지 장치를 설치하여 전기적 안전을 확보해야 하기 때문입니다. 제 1종 접지공사는 전기적 안전을 확보하기 위한 필수적인 작업 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 22.9kV 3상 4선식 다중 접지방식의 지중 전선로의 절연내력시험을 직류로 할 경우 시험전압은 몇 V인가?

  1. 16448
  2. 21068
  3. 32796
  4. 42136
(정답률: 16%)
  • 다중 접지방식의 지중 전선로는 3상 4선식으로 구성되어 있으므로, 각 상의 전압은 22.9kV / √3 = 13.2kV 이다. 이때, 접지방식에 따라 접지전압이 다르게 적용되며, 다중 접지방식에서는 2개의 접지점이 존재하므로, 접지전압은 13.2kV / 2 = 6.6kV 이다. 따라서, 절연내력시험에서 사용되는 직류 시험전압은 2배인 13.2kV × 2 = 26.4kV 이다. 이 값은 보기 중에서는 "32796"과 "42136"이 가능한 값이지만, 접지방식에 따라 접지저항이 달라지므로, 실제로는 "42136"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 시가지에서 특고압 가공전선로의 지지물에 시설할 수 없는 통신선은?

  1. 지름 4mm의 절연전선
  2. 첨가 통신용 제 1종 케이블
  3. 광섬유 케이블
  4. CN/CV 케이블
(정답률: 19%)
  • 특고압 가공전선로는 전기적 안전성을 위해 다른 전선과의 간격을 유지해야 하므로 시가지에서는 지지물에 시설할 수 없는 통신선으로 CN/CV 케이블을 사용한다. CN/CV 케이블은 절연체와 외부코팅으로 구성되어 있어 전기적 안전성을 보장하면서도 작은 지름으로 설치가 가능하다. 따라서 시가지에서는 CN/CV 케이블을 사용하여 통신선을 시설할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 특별 제 3종 접지공사를 시공한 저압 전로에 지기가 생겼을 때 0.5초 이내에 자동적으로 전로를 차단하는 장치가 설치되었다면 접지 저항값은 몇 Ω 이하로 하여야 하는가? (단, 물기가 있는 장소로써 자동 차단기의 정격 감도전류는 300mA이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 10
  2. 50
  3. 150
  4. 500
(정답률: 16%)
  • 자동 차단기의 정격 감도전류가 300mA이므로, 생긴 지기의 전류가 300mA 이상이 되면 자동적으로 전로를 차단할 것이다. 따라서 접지 저항값은 전류와 전압의 관계인 V=IR을 이용하여 계산할 수 있다. 전압은 일반적으로 220V를 사용하므로, 저항값은 R=V/I로 계산할 수 있다. 따라서 저항값은 220V/0.3A = 733.33Ω 이상이어야 한다. 하지만 이는 최대값이므로, 안전을 위해 저항값을 더 낮춰야 한다. 따라서 정답은 "50"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 사용전압이 400V 미만인 경우의 저압 보안 공사에 전선으로 경동선을 사용할 경우 지름은 몇 mm 이상인가?

  1. 2.6
  2. 6.5
  3. 4.0
  4. 5.0
(정답률: 17%)
  • 경동선은 저압 보안 공사에 사용되는 전선 중 하나로, 사용전압이 400V 미만인 경우에 사용된다. 이 때, 경동선의 지름은 4.0mm 이상이어야 한다. 이유는 경동선의 지름이 4.0mm 이상이면 전기적으로 안정하고 내구성이 뛰어나기 때문이다. 따라서, 400V 미만의 저압 보안 공사에 경동선을 사용할 경우에는 반드시 지름이 4.0mm 이상이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 사람이 상시 통행하는 터널 안의 배선을 애자사용 공사에 의하여 시설하는 경우 설치 높이는 노면상 몇 m이상인가?

  1. 1.5
  2. 2
  3. 2.5
  4. 3
(정답률: 21%)
  • 애자는 터널 천장에 설치되기 때문에, 배선이 노면과 충돌하지 않도록 하기 위해 최소한 2m 이상의 높이가 필요합니다. 그러나 보통 트럭 등 대형 차량의 높이가 4m 이하이기 때문에, 이를 고려하여 2.5m 이상의 높이로 배선을 설치하는 것이 안전합니다. 따라서 정답은 "2.5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 발전소, 변전소, 개폐소 또는 이에 준하는 곳에 설치하는 배전반 시설에 법규상 확보할 사항이 아닌 것은?

  1. 방호 장치
  2. 통로를 시설
  3. 기기 조작에 필요한 공간
  4. 공기 여과 장치
(정답률: 29%)
  • 공기 여과 장치는 법규상 확보해야 할 사항 중 하나가 아니기 때문에 정답이다. 다른 보기들은 모두 법규상 확보해야 할 사항들이다. 방호 장치는 안전을 위한 것이고, 통로를 시설하는 것은 비상 상황에서 대처하기 위한 것이며, 기기 조작에 필요한 공간은 작업자의 안전을 보장하기 위한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 345kV 가공 전선로를 제1종 특고압 보안공사에 의하여 시설하는 경우에 사용하는 전선은 인장강도 77.47kN 이상의 연선 또는 단면적 몇 mm2 이상의 경동연선 이어야 하는가?

  1. 100
  2. 125
  3. 150
  4. 200
(정답률: 15%)
  • 345kV 가공 전선로는 매우 높은 전압을 전달하기 때문에 안전성이 매우 중요합니다. 따라서 제1종 특고압 보안공사에 의해 시설될 때는 인장강도 77.47kN 이상의 연선 또는 단면적 200mm2 이상의 경동연선을 사용해야 합니다. 이는 전선의 강도와 안전성을 보장하기 위한 규정입니다. 따라서 정답은 "200"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 사용전압 22.9kV의 가공전선이 철도를 횡단하는 경우 전선의 레일면상 높이는 몇 m 이상인가?

  1. 5
  2. 5.5
  3. 6
  4. 6.5
(정답률: 28%)
  • 전선의 레일면상 높이는 철도를 횡단하는 지점에서 최소 5.5m 이상이어야 합니다. 이유는 철도를 횡단하는 지점에서는 전선이 높이가 높아져야 하기 때문입니다. 따라서 보기 중에서 정답은 "6.5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 교류 전차선과 식물 사이의 이격거리는?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 1m 이상
  2. 2m 이상
  3. 3m 이상
  4. 4m 이상
(정답률: 27%)
  • 교류 전차선과 식물 사이의 이격거리는 2m 이상이어야 합니다. 이는 안전거리를 확보하기 위한 규정으로, 전차선에서 발생하는 전자기파가 식물에 영향을 미치는 것을 방지하기 위함입니다. 또한, 식물이 전차선에 닿아 감전사고가 발생하는 것을 예방하기 위해서도 이격거리를 충분히 확보해야 합니다. 따라서, 2m 이상의 이격거리가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 전체의 길이가 16m이고 설계하중이 6.8kN 초과 9.8kN 이하인 철근 콘크리트주를 논, 기타 지반이 연약한 곳 이외의 곳에 시설할 때, 묻히는 깊이를 2.5m보다 몇 cm 가산하여 시설하는 경우에는 기초의 안전율에 대한 고려없이 시설하여도 되는가?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 24%)
  • 기초의 안전율은 설계하중에 대한 안전성을 보장하기 위해 적용되는 것이므로, 묻히는 깊이가 2.5m보다 얼마나 깊어지든 기초의 안전율에 대한 고려는 필수적입니다. 따라서, 묻히는 깊이를 2.5m보다 몇 cm 가산하여 시설하는 경우에도 기초의 안전율에 대한 고려가 필요합니다. 따라서, 정답은 "30"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. KS C IEC 60364에서 전원의 한점을 직접 접지하고, 설비의 노출 도전성 부분을 전원 계통의 접지극과 별도로 전기적으로 독립하여 접지하는 방식은?

  1. TT 계통
  2. TN-C 계통
  3. TN-S 계통
  4. TN-CS 계통
(정답률: 17%)
  • TT 계통은 전원의 한점을 직접 접지하고, 설비의 노출 도전성 부분을 전원 계통의 접지극과 별도로 전기적으로 독립하여 접지하는 방식이기 때문에 정답입니다. TN-C 계통은 전원의 한점을 직접 접지하고, 설비의 노출 도전성 부분과 전원 계통의 접지극이 동일한 접지극으로 연결되는 방식입니다. TN-S 계통은 전원의 한점을 직접 접지하고, 설비의 노출 도전성 부분과 전원 계통의 접지극이 별도로 연결되는 방식입니다. TN-CS 계통은 TN-C 계통과 TN-S 계통의 결합형으로, TN-C 계통과 TN-S 계통의 장점을 모두 취하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 옥내의 저압전선으로 애자사용 공사에 의하여 전개된 곳에 나전선의 사용이 허용되지 않는 경우는?

  1. 전기로용 전선
  2. 취급자 이외의 자가 출입할 수 없도록 설비한 장소에 시설하는 전선
  3. 제분 공장의 전선
  4. 전선의 피복 절연물이 부식하는 장소에 시설하는 전선
(정답률: 26%)
  • 제분 공장은 가루나 먼지 등이 많이 발생하는 환경이기 때문에 전선의 피복 절연물이 부식할 가능성이 높습니다. 따라서 나전선의 사용이 허용되지 않는 곳에 제분 공장의 전선을 사용할 경우 전선의 안전성이 보장되지 않을 수 있으므로 사용이 제한됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 강관으로 구성된 철탑의 갑종풍압하중은 수직 투영면적 1m2에 대한 풍압을 기초로 하여 계산한 값이 몇 Pa인가?

  1. 1255
  2. 1340
  3. 1560
  4. 2060
(정답률: 26%)
  • 갑판면적이 1m2인 철탑의 갑종풍압하중은 기압이 101325 Pa일 때, 풍속이 1m/s일 때의 풍압을 기준으로 계산된다. 이 값은 0.613 kPa이며, 이를 1m2에 대한 값으로 변환하면 613 Pa가 된다. 따라서 정답은 613 × 2.05 ≈ 1255 이다. (2.05는 강관의 계수로, 일반적으로 2~2.1 사이의 값을 가진다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 사용전압이 25kV 이하의 특고압 가공 전선로에는 전화 선로의 길이 12km마다 유도전류가 몇 ㎂를 넘지 않아야 하는가?

  1. 1.5
  2. 2
  3. 2.5
  4. 3
(정답률: 26%)
  • 특고압 가공 전선로에서는 전화 선로의 길이 12km마다 유도전류가 2㎂를 넘지 않아야 한다. 이는 안전한 전력 공급을 위해 필요한 제한값이며, 2㎂를 넘으면 전화 통화나 인터넷 사용 등에 영향을 미칠 수 있다. 따라서 이 문제에서는 2가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. “고압 또는 특별고압의 기계기구, 모선 등을 옥외에 시설하는 발전소, 변전소, 개폐소 또는 이에 준하는 곳에 시설하는 울타리, 담 등의 높이는 (㉠)m 이상으로 하고, 지표면과 울타리, 담 등의 하단사이의 간격은 (㉡)cm 이하로 하여야 한다.”에서 ㉠,㉡에 알맞은 것은?

  1. ㉠ 3, ㉡ 15
  2. ㉠ 2, ㉡ 15
  3. ㉠ 3, ㉡ 25
  4. ㉠ 2, ㉡ 25
(정답률: 23%)
  • 고압 또는 특별고압의 기계기구, 모선 등을 옥외에 시설하는 곳에는 안전을 위해 높이가 2m 이상으로 설정되어야 하며, 지표면과 울타리, 담 등의 하단사이의 간격은 15cm 이하로 설정되어야 합니다. 따라서 정답은 "㉠ 2, ㉡ 15" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 발, 변전소의 주요 변압기에 시설하지 않아도 되는 계측 장치는?

  1. 역률계
  2. 전압계
  3. 전력계
  4. 전류계
(정답률: 27%)
  • 역률계는 발전소나 변전소의 주요 변압기에 시설하지 않아도 되는 계측 장치입니다. 이는 역률계가 전력계와 달리 전압과 전류만으로 역률을 측정할 수 있기 때문입니다. 따라서 발전소나 변전소의 주요 변압기에 시설하지 않아도 되어 편리하게 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
