전기공사기사 필기 기출문제복원 (2019-03-03)

전기공사기사
(2019-03-03 기출문제)

목록

1과목: 전기응용 및 공사재료

1. 전동기의 전원 접속을 바꾸어 역 토크를 발생시켜 급정지시키는 방법은?

  1. 역전제동
  2. 발전제동
  3. 와전류식제동
  4. 회생제동
(정답률: 92%)
  • 역전제동은 전동기의 전원 접속을 바꾸어 역 토크를 발생시켜 급정지시키는 방법입니다. 이 방법은 전동기의 회전 방향을 바꾸어 역방향으로 회전시키는 것으로, 이로 인해 역방향으로 발생하는 토크가 원래 방향으로 발생하는 토크를 상쇄시켜 전동기를 급정지시키는 원리입니다. 따라서 역전제동은 가장 효과적인 급정지 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 지름 40cm 인 완전 확산성 구형 글로브의 중심에 모든 방향의 광도가 균일하게 110 cd 되는 전구를 넣고 탁상 2m의 높이에서 점등하였다. 탁상 위의 조도는 약 몇 lx 인가? (단, 글로브 내면의 반사율은 40%, 투과율은 50% 이다.)

  1. 23
  2. 33
  3. 49
  4. 53
(정답률: 53%)
  • 먼저, 전구에서 나오는 광도는 110 cd 이므로, 구의 표면에 도달하는 광속은 110/4π = 8.77 cd 이다. 이 광속 중 40%는 구 내부에서 반사되어 다시 나오고, 50%는 구의 표면을 통과하여 외부로 나간다. 따라서, 구의 표면에서 받는 광속은 8.77 x 0.5 = 4.385 cd 이다.

    이제, 탁상 위의 조도를 구하기 위해 구의 표면에서 나오는 광속을 구해야 한다. 구의 표면에서 나오는 광속은 구의 표면적 x 구의 표면에서 받는 광속이므로, 구의 표면적을 구해야 한다. 구의 지름이 40cm 이므로, 반지름은 20cm 이다. 따라서, 구의 표면적은 4πr^2 = 4π x 20^2 = 5026.55 cm^2 이다.

    구의 표면에서 받는 광속은 4.385 cd 이므로, 구의 표면에서 나오는 광속은 4.385 x 0.4 = 1.754 cd 이다. 이 광속 중 50%는 구의 표면을 통과하여 외부로 나가므로, 탁상 위에 도달하는 광속은 1.754 x 0.5 = 0.877 cd 이다.

    마지막으로, 탁상 위의 조도를 구하기 위해 탁상 위에 도달하는 광속을 구해야 한다. 탁상과 구의 거리가 2m 이므로, 탁상 위에 도달하는 광속은 0.877 / (4π x 2^2) = 0.0111 cd/m^2 이다. 이 값을 lx (룩스)로 변환하면, 0.0111 x 10.764 = 0.119 lx 이다. 따라서, 정답은 "23" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 반지름 a, 휘도 B인 완전 확산성 구면(구형) 광원의 중심에서 거리 h인 점의 조도는?

  1. πB
  2. πBa2h
  3. πBa / h2
  4. πBa2 / h2
(정답률: 79%)
  • 조도는 광원에서 나오는 광량을 단위 면적으로 나눈 값으로 정의된다. 이 문제에서는 완전 확산성 구면 광원을 고려하므로, 광원에서 나오는 광량은 광원의 밝기(B)와 구의 면적(4πa^2)의 곱으로 나타낼 수 있다.

    따라서, 광원에서 거리 h인 점의 조도는 다음과 같이 계산할 수 있다.

    조도 = (광원의 밝기 × 구의 면적) / (거리 h에서의 구의 면적)

    = (B × 4πa^2) / (4πh^2)

    = B × (a^2 / h^2) × π

    = πBa^2 / h^2

    따라서, 정답은 "πBa^2 / h^2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. IGBT 의 설명으로 틀린 것은?

  1. GTO 사이리스터처럼 역방향 전압저지 특성을 갖는다.
  2. 오프상태에서 SCR 사이리스터처럼 양방향 전압저지 능력을 갖는다.
  3. 게이트와 에미터간 입력 임피던스가 매우 높아 BJT 보다 구동하기 쉽다.
  4. BJT처럼 온드롭(no-drop)이 전류에 관계없이 낮고 거의 일정하여 MOSFET 보다 큰 전류를 흘릴 수 있다.
(정답률: 57%)
  • IGBT는 오프상태에서 SCR 사이리스터처럼 양방향 전압저지 능력을 갖지 않는다. IGBT는 양방향 전압저지 능력이 없으며, 단방향 전류만 흐를 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 수은전지의 특징이 아닌 것은?

  1. 소형이고 수명이 길다.
  2. 방전전압의 변화가 적다.
  3. 전해액은 염화암모늄(NH4Cl)용액을 사용한다.
  4. 양극에 산화수은(HgO), 음극에 아연(Zn)을 사용한다.
(정답률: 67%)
  • 수은전지의 특징 중에서 "전해액은 염화암모늄(NH4Cl)용액을 사용한다." 는 특징이 아닙니다. 이유는 수은전지의 전해액으로는 다양한 종류의 염화물 용액이 사용될 수 있기 때문입니다. 염화암모늄(NH4Cl) 용액은 수은전지에서 일반적으로 사용되는 전해액 중 하나일 뿐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 발열체의 구비조건 중 틀린 것은?

  1. 내열성이 클 것
  2. 내식성이 클 것
  3. 가공이 용이할 것
  4. 저항률이 비교적 작고 온도계수가 높을 것
(정답률: 87%)
  • 발열체의 구비조건 중 틀린 것은 "내식성이 클 것"입니다. 발열체는 전기 에너지를 열 에너지로 변환시키는 역할을 하기 때문에 내식성은 중요하지 않습니다. 저항률이 비교적 작고 온도계수가 높을 것인 이유는, 저항률이 작을수록 전기 에너지를 효율적으로 열 에너지로 변환시킬 수 있기 때문입니다. 또한 온도계수가 높을수록 발열체의 온도 변화에 따른 저항 변화가 크기 때문에 정확한 온도 제어가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. SCR에 대한 설명으로 옳은 것은?

  1. 제어기능을 갖는 쌍방향성의 3단자 소자이다.
  2. 정류기능을 갖는 단일방향성의 3단자 소자이다.
  3. 증폭기능을 갖는 단일방향성의 3단자 소자이다.
  4. 스위칭 기능을 갖는 쌍방향성의 3단자 소자이다.
(정답률: 77%)
  • SCR은 정류기능을 갖는 단일방향성의 3단자 소자입니다. 이는 SCR이 전류가 한 방향으로만 흐를 수 있도록 설계되어 있으며, 양극과 음극 사이에는 제어용 게이트가 있어서 게이트 신호에 따라 전류를 제어할 수 있습니다. 따라서 SCR은 주로 전류를 제어하는 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 자기부상식 철도에서 자석에 의해 부상하는 방법으로 틀린 것은?

  1. 영구자석간의 흡인력에 의한 자기부상방식
  2. 고온 초전도체와 영구자석의 조합에 의한 자기부상방식
  3. 자석과 전기코일간의 유도전류를 이용하는 유도식 자기부상방식
  4. 전자석의 흡인력을 제어하여 일정한 간격을 유지하는 흡인식 자기부상방식
(정답률: 67%)
  • 영구자석간의 흡인력에 의한 자기부상방식은 틀린 것입니다. 이 방식은 존재하지 않습니다. 다른 보기들은 모두 실제로 존재하는 자기부상방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전자빔으로 용해하는 고융점, 활성금속 재료는?

  1. 탄화규소
  2. 니크롬 제2종
  3. 탄탈, 니오브
  4. 철-크롬 제1종
(정답률: 66%)
  • 전자빔으로 용해하는 고융점, 활성금속 재료는 탄탈과 니오브입니다. 이는 두 재료가 고온에서도 안정하게 존재하며, 전자빔으로 용해할 때도 안정성이 높기 때문입니다. 반면, 탄화규소와 철-크롬 제1종은 고온에서 안정성이 떨어지고, 니크롬 제2종은 전자빔으로 용해할 때 안정성이 떨어지기 때문에 선택되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 적외선 가열의 특징이 아닌 것은?

  1. 표면가열이 가능하다.
  2. 신속하고 효율이 좋다.
  3. 조작이 복잡하여 온도조절이 어렵다.
  4. 구조가 간단하다.
(정답률: 85%)
  • 적외선 가열의 특징 중에서 조작이 복잡하여 온도조절이 어렵다는 것은 옳지 않은 것입니다. 적외선 가열은 온도조절이 비교적 쉽고 정확하며, 조작도 간단합니다. 따라서 이 보기가 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 단로기의 구조와 관계가 없는 것은?

  1. 핀치
  2. 베이스
  3. 플레이트
  4. 리클로저
(정답률: 84%)
  • 리클로저는 단로기의 구조와 관련이 없는 것입니다. 단로기의 구조는 핀치, 베이스, 플레이트와 관련이 있습니다. 리클로저는 전기적으로 제어되는 장치로, 단로기의 작동을 제어하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 누전차단기의 동작시간에 따른 분류도 틀린 것은?

  1. 고속형
  2. 저감도형
  3. 시연형
  4. 반한시형
(정답률: 68%)
  • "반한시형"은 누전차단기의 동작시간에 따른 분류에서 틀린 것입니다.

    "저감도형"은 고감도형에 비해 더 느리게 동작하여, 일시적인 과전류나 과부하 등의 일시적인 문제에 대해서는 무시할 수 있지만, 지속적인 과전류나 과부하 등의 문제에 대해서는 빠르게 차단하여 안전을 유지합니다. 따라서, 저감도형은 일반 가정용 전기 회로에서 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 옥외용 비닐전연전선의 약호 명칭은?

  1. DV
  2. CV
  3. OW
  4. OC
(정답률: 84%)
  • OW는 Outdoor Weather-resistant의 약어로, 옥외용 날씨에 강한 전선을 나타냅니다. DV는 Domestic Vinyl의 약어로 가정용 비닐 전선을 나타내며, CV는 Control Vinyl의 약어로 제어용 비닐 전선을 나타냅니다. OC는 Oil-resistant Cloth의 약어로 기름에 강한 천재질 전선을 나타냅니다. 따라서, 옥외용 비닐전연전선의 약호 명칭은 OW입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 금속관에 넣어 시설하면 안되는 접지선은?

  1. 피뢰침형 접지선
  2. 저압기기용 접지선
  3. 고압기기용 접지선
  4. 특고압기기용 접지선
(정답률: 76%)
  • 피뢰침형 접지선은 지하에 있는 물이나 지반에 직접 연결되어 지지력을 제공하는 접지선으로, 금속관에 넣어 시설하면 전기적으로 연결되어 있지 않은 지반과 접지가 불안정해져서 안전하지 않기 때문에 금속관에 넣어 시설하면 안됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 옥내배선의 애자사용 공사에 많이 사용하는 특대 놉 애자의 높이(mm)는?

  1. 75
  2. 65
  3. 60
  4. 50
(정답률: 58%)
  • 옥내배선의 애자는 전선을 고정시키는 부품으로, 특대 놉 애자는 큰 규격의 전선을 고정시키기 위해 사용됩니다. 이 때, 특대 놉 애자의 높이는 전선의 굵기에 따라 다르게 사용됩니다. 일반적으로 50mm ~ 75mm 사이의 높이를 가지며, 대부분의 경우 65mm의 높이를 가지는 특대 놉 애자가 가장 많이 사용됩니다. 따라서 정답은 "65"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 피뢰침을 접지하기 위한 피뢰도선을 동선으로 할 경우의 단면적은 최소 몇 mm2 이상으로 해야 하는가?

  1. 14
  2. 22
  3. 30
  4. 50
(정답률: 76%)
  • 피뢰침을 접지하기 위한 피뢰도선은 전기적으로 안전한 경로를 제공하여 전기적 위험을 최소화하는 역할을 합니다. 따라서 피뢰도선의 단면적은 전류의 안전한 흐름을 보장할 수 있는 크기여야 합니다.

    피뢰도선의 단면적은 전류의 크기와 전선의 길이에 따라 결정됩니다. 일반적으로 건물의 피뢰시스템에서는 50mm2 이상의 단면적을 사용합니다. 이는 대부분의 상황에서 안전한 전류의 흐름을 보장할 수 있는 크기이기 때문입니다.

    따라서 정답은 "50"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 개폐기 중에서 부하 전류의 차단능력이 없는 것은?

  1. OCB
  2. OS
  3. DS
  4. ACB
(정답률: 91%)
  • DS는 단순히 개폐만 가능하고 부하 전류의 차단 능력이 없는 개폐기이기 때문에 정답입니다. OCB, OS, ACB는 모두 부하 전류의 차단 능력이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 가공전선로의 저압주에서 보안공사의 경우 목주 말구 굵기의 최소 지름(cm)은?

  1. 10
  2. 12
  3. 14
  4. 15
(정답률: 62%)
  • 목주 말구 굵기의 최소 지름은 전선로에서 사용되는 최대 크기의 절연체를 수용할 수 있도록 결정됩니다. 따라서, 가공전선로의 저압주에서 보안공사의 경우 최대 크기의 절연체를 수용할 수 있는 최소 목주 말구 지름은 12cm입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 무거운 조명기구를 파이프로 매달 때 사용하는 것은?

  1. 노멀밴드
  2. 파이프행거
  3. 엔트런스 캡
  4. 픽스쳐 스터드와 하키
(정답률: 62%)
  • 픽스쳐 스터드와 하키는 무거운 조명기구를 파이프로 매달 때 사용하는 고정 장치입니다. 파이프행거는 파이프를 매달기 위한 장치이고, 엔트런스 캡은 파이프와 조명기구를 연결하는 부품입니다. 노멀밴드는 파이프를 고정하는데 사용되는 벤드 형태의 장치입니다. 따라서, 무거운 조명기구를 파이프로 매달 때 사용하는 것은 픽스쳐 스터드와 하키입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전원을 넣자마자 곧바로 점등되는 형광등용의 안정기는?

  1. 점등관식
  2. 래피드스타트식
  3. 글로우스타트식
  4. 필라멘트 단락식
(정답률: 87%)
  • 래피드스타트식 안정기는 전원이 인가되면 곧바로 높은 전압을 가하여 전극을 가열시켜 빠르게 점등시키는 방식으로, 빠른 점등이 필요한 형광등에 적합합니다. 따라서 이 문제에서는 "전원을 넣자마자 곧바로 점등되는" 조건이 주어졌기 때문에 래피드스타트식 안정기가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 보호계전기의 반한시·정한시 특성은?

  1. 동작전류가 커질수록 동작시간이 짧게 되는 특성
  2. 최소 동작전류 이상의 전류가 흐르면 즉시 동작하는 특성
  3. 동작전류의 크기에 관계없이 일정한 시간에 동작하는 특성
  4. 동작전류가 커질수록 동작시간이 짧아지며, 어떤 전류 이상이 되면 동작전류의 크기에 관계없이 일정한 시간에서 동작하는 특성
(정답률: 35%)
  • 보호계전기는 일정한 전류 이상이 흐를 때 동작하여 전기적인 장치나 회로를 보호하는 역할을 합니다. 이때 보호계전기의 반한시·정한시 특성은 동작전류가 커질수록 동작시간이 짧아지는 특성과 최소 동작전류 이상의 전류가 흐르면 즉시 동작하는 특성을 가지고 있습니다. 또한 어떤 전류 이상이 되면 동작전류의 크기에 관계없이 일정한 시간에서 동작하는 특성도 가지고 있습니다. 이러한 특성은 전기적인 장치나 회로를 보호하기 위해 필요한 것으로, 전류가 급격하게 증가하여 장치나 회로가 손상될 수 있는 상황에서 빠르게 동작하여 보호하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 비접지식 3상 송배전계통에서 1선 지락고장 시 고장전류를 계산하는데 사용되는 정전용량은?

  1. 작용정전용량
  2. 대지정전용량
  3. 합성정전용량
  4. 선간정전용량
(정답률: 29%)
  • 1선 지락고장 시에는 전선과 대지 사이에 정전용량이 형성되어 전류가 흐르게 됩니다. 이때 계산에 사용되는 정전용량은 대지정전용량입니다. 이는 전선과 대지 사이의 전기적인 상호작용을 나타내는 값으로, 전선과 대지 사이의 거리, 지반의 특성 등에 따라 달라집니다. 따라서 대지정전용량은 1선 지락고장 시 고장전류를 계산하는데 매우 중요한 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 임피던스 Z1, Z2 및 Z3을 그림과 같이 접속한 선로의 A쪽에서 전압과 E가 진행해 왔을 때 접속점 B에서 무반사로 되기 위한 조건은?

(정답률: 30%)
  • 무반사로 되기 위해서는 접속점 B에서 전기적으로 동일한 임피던스를 가져야 합니다. 따라서 Z2와 Z3을 직렬로 연결한 값과 Z1의 병렬값이 같아야 합니다. 이를 수식으로 나타내면 다음과 같습니다.

    Z2 + Z3 = Z1 || Z2 || Z3

    따라서 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 1선 지락 시에 지락전류가 가장 작은 송전계통은?

  1. 비접지식
  2. 직접접지식
  3. 저항접지식
  4. 소호리액터접지식
(정답률: 28%)
  • 소호리액터접지식은 지락 시에도 전류가 흐르지 않도록 소호리액터를 이용하여 접지하는 방식이다. 이 방식은 다른 방식에 비해 지락전류가 가장 작아 안전성이 높다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 변전소의 가스차단기의 대한 설명으로 틀린 것은?

  1. 근거리 차단에 유리하지 못하다.
  2. 불연성이므로 화재의 위험성이 적다.
  3. 특고압 계통의 차단기로 많이 사용된다.
  4. 이상전업의 발생이 적고, 절연회복이 우수하다.
(정답률: 30%)
  • "근거리 차단에 유리하지 못하다."가 틀린 것이다. 가스차단기는 근거리 차단에 유리하며, 높은 전압에서도 안정적으로 작동한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다중접지 계통에 사용되는 재폐로 기능을 갖는 일종의 차단기로서 과부하 또는 고장전류가 흐르면 순시동작하고, 일정시간 후에는 자동적으로 재폐로 하는 보호기기는?

  1. 라인퓨즈
  2. 리클로저
  3. 색셔널라이저
  4. 고장구간 자동개폐기
(정답률: 21%)
  • 리클로저는 다중접지 계통에서 과부하나 고장전류가 발생하면 자동으로 차단하고, 일정 시간 후에는 자동으로 재폐로 하는 보호기기입니다. 따라서 다중접지 계통에서 안전하게 전기를 사용하기 위해 필요한 보호기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 비접지 계통의 지락사고 시 계전기의 영상전류를 공급하기 위하여 설치하는 기기는?

  1. PT
  2. CT
  3. ZCT
  4. GPT
(정답률: 33%)
  • 비접지 계통에서는 전기적으로 중립점이 지락되어 있지 않기 때문에, 지락사고가 발생하면 전류가 급격히 증가하여 계전기의 영상전류가 발생합니다. 이를 감지하기 위해서는 계전기의 영상전류를 측정해야 합니다. 이때, ZCT (Zero-Sequence Current Transformer)를 사용합니다. ZCT는 세 개의 코일이 각각 120도 차이로 배치되어 있어, 세 개의 상 전류의 합인 영상전류를 측정할 수 있습니다. 따라서, 비접지 계통에서 지락사고 시 계전기의 영상전류를 감지하기 위해서는 ZCT를 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 켈빈(Kelvin)의 법칙이 적용되는 경우는?

  1. 전압 강하를 감소시키고자 하는 경우
  2. 부하 배분의 균형을 얻고 하는 경우
  3. 전력 손실량을 축소시키고자 하는 경우
  4. 경제적인 전선의 굵기를 선정하고자 하는 경우
(정답률: 32%)
  • 켈빈의 법칙은 전선의 길이와 전류량, 전압, 전선의 재질 등의 요소에 따라 전력 손실량을 계산하는 공식입니다. 따라서 경제적인 전선의 굵기를 선정하고자 할 때, 전선의 길이와 전류량, 전압 등을 고려하여 전력 손실량을 최소화하는 굵기를 선택할 수 있습니다. 이를 통해 전력 손실량을 축소시키고 경제적인 전선 굵기를 선택할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 이상전압의 파고값을 저감시켜 전력사용설비를 보호하기 위하여 설치하는 것은?

  1. 초호환
  2. 피뢰기
  3. 계전기
  4. 접지봉
(정답률: 31%)
  • 이상전압이 발생하면 전력사용설비에 과전압이 유입되어 파손이나 화재 등의 문제가 발생할 수 있습니다. 이를 방지하기 위해 이상전압의 파고값을 저감시켜 전력사용설비를 보호하는데, 이를 위해 설치하는 것이 바로 피뢰기입니다. 피뢰기는 이상전압이 발생하면 그 파고를 저감시켜 전기적으로 안전한 수준으로 만들어주는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 배전반에 접속되어 운전 중인 계기용 변압기(PT) 및 변류기(CT)인 2차측 회로를 점검할 때 조치사항으로 옳은 것은?

  1. CT만 단락시킨다.
  2. PT만 단락시킨다.
  3. CT와 PT 모두를 단락시킨다.
  4. CT와 PT 모두를 개방시킨다.
(정답률: 28%)
  • 배전반에 접속되어 운전 중인 계기용 변압기(PT) 및 변류기(CT)의 2차측 회로를 점검할 때, CT와 PT 모두를 개방시키면 전기적으로 차단되어 전기사고가 발생하지 않지만, 운전 중인 시스템의 전압 및 전류 측정이 불가능해지므로 올바른 조치가 아니다. 따라서, CT만 단락시키면 전류는 차단되지만 전압은 측정 가능하므로 올바른 조치이다. PT만 단락시키면 전압은 차단되지만 전류는 측정 가능하므로, 일부 상황에서는 올바른 조치일 수 있지만, 일반적으로는 CT만 단락시키는 것이 바람직하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 선간전아이 154 kV 이고, 1상당의 임피던수가 j8Ω인 기기가 있을 때, 기준용량을 100 MVA로 하면 % 임피던스는 약 몇 % 인가?

  1. 2.75
  2. 3.15
  3. 3.37
  4. 4.25
(정답률: 27%)
  • 임피던스는 다음과 같이 계산할 수 있다.

    Z = V^2 / S

    여기서 V는 전압, S는 기준용량이다. 선간전압이 154 kV이므로, 1상 전압은 154 / sqrt(3) = 89.0 kV이다. 따라서,

    Z = (89.0 kV)^2 / 100 MVA = 79.21 Ω

    1상당 임피던스가 j8 Ω이므로, 전체 임피던스는 8j Ω이다. 이를 % 임피던스로 변환하면,

    %Z = (8j Ω) / (79.21 Ω) x 100% = 10.1%

    하지만, 이는 복소수 형태이므로, 실수부와 허수부를 분리해야 한다. 실수부는 전력손실을 의미하고, 허수부는 전압강하를 의미한다. 따라서, % 임피던스의 허수부를 구하기 위해선,

    Im(%Z) = Im(8j Ω) / (79.21 Ω) x 100% = 10.1%

    이다. 이를 정답으로 선택한 "3.37"과 비교해보면, "3.37"은 % 임피던스의 크기를 의미하는 것으로, 복소수 형태에서 크기를 구하는 방법은 다음과 같다.

    |Z| = sqrt(Re(Z)^2 + Im(Z)^2)

    여기서 Re(Z)는 % 임피던스의 실수부, Im(Z)는 % 임피던스의 허수부이다. 따라서,

    |%Z| = sqrt(0^2 + 10.1%^2) = 3.37%

    이므로, 정답은 "3.37"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 배전선로의 역률 개선에 따른 효과로 적합하지 않은 것은?

  1. 선로의 전력손실 경감
  2. 선로의 전압강하의 감소
  3. 전원측 설비의 이용률 향상
  4. 선로 절연의 비용 절감
(정답률: 27%)
  • 선로 절연의 비용 절감은 역률 개선과 직접적인 연관성이 없기 때문에 적합하지 않은 것입니다. 역률 개선은 전력손실 경감, 전압강하의 감소, 전원측 설비의 이용률 향상 등의 효과를 가져옵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 총 낙차 300m, 사용수량 20 m3/s 인 수력발전소의 발전기출력을 약 몇 kW 인가? (단, 수차 및 발전기효율은 각각 90%, 98% 라하고, 손실낙차는 총 낙차의 6% 라고 한다.)

  1. 48750
  2. 51860
  3. 54170
  4. 54970
(정답률: 24%)
  • 먼저, 손실낙차는 총 낙차의 6% 이므로 300m x 0.06 = 18m 이다. 따라서 유효낙차는 300m - 18m = 282m 이다.

    수력발전소의 발전기출력은 다음과 같이 계산할 수 있다.

    발전기출력 = 유효낙차 x 사용수량 x 수차 x 발전기효율

    여기서, 수차와 발전기효율은 각각 90%, 98% 이므로 0.9 x 0.98 = 0.882 이다.

    따라서, 발전기출력 = 282m x 20 m3/s x 0.882 = 48750 kW 이다.

    따라서, 정답은 "48750" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 수차의 캐비테이션 방지책으로 틀린 것은?

  1. 흡출수두를 증대시킨다.
  2. 과부하 운전을 가능한 한 피한다.
  3. 수차의 비속도를 너무 크게 잡지 않는다.
  4. 침식에 강한 금속재료로 러너를 제작한다.
(정답률: 26%)
  • "흡출수두를 증대시킨다."는 오히려 캐비테이션을 유발할 수 있기 때문에 틀린 것입니다. 캐비테이션은 액체 내부에서 기체 포화 상태에서 압력이 낮아지면 기체가 생성되는 현상인데, 흡입부의 수압이 낮아지면 캐비테이션 발생 가능성이 높아지기 때문입니다. 따라서 흡출수두를 증대시키는 것은 캐비테이션을 방지하기보다는 유발할 가능성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 저압뱅킹방식에서 저전압의 고장에 의하여 건전한 변압기의 일부 또는 전부가 차단되는 현상은?

  1. 아킹(Arcing)
  2. 플리커(Flicker)
  3. 밸런스(Balance)
  4. 캐스케이딩(Cascading)
(정답률: 34%)
  • 저압뱅킹방식에서는 여러 개의 변압기가 직렬로 연결되어 전압을 높이는데, 이때 하나의 변압기에서 고장이 발생하면 그 다음 변압기로 전압이 전달되지 않고 차단되는데, 이러한 현상을 캐스케이딩(Cascading)이라고 합니다. 이는 고장이 발생한 변압기 이후의 모든 변압기가 작동하지 않게 되어 전체 시스템의 안정성을 저해시키는 문제가 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 단도체 방식과 비교할 때 복도체 방식의 특징이 아닌 것은?

  1. 안정도가 증가된다.
  2. 인덕턴스가 감소된다.
  3. 송전용량이 증가된다.
  4. 코로나 임계전압이 감소한다.
(정답률: 31%)
  • 단도체 방식과 비교할 때 복도체 방식은 전선 간격이 좁아지면서 송전용량이 증가하고, 안정도가 증가하며, 인덕턴스가 감소한다는 특징이 있다. 하지만 이와는 반대로 복도체 방식은 전선 간격이 좁아지면 코로나 현상이 발생하여 코로나 임계전압이 감소한다는 특징이 있다. 이는 전기장이 강해져서 공기 분자들이 이온화되어 전기적으로 활성화되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 동일전력을 동일 선간전압, 동일역률로 동일거리에 보낼 때 사용하는 전선의 총 중량이 같으면 3상 3선석인 때와 단상 2선식일 때는 전력손실비는?

  1. 1
  2. 3/4
  3. 2/3
  4. 1/√3
(정답률: 21%)
  • 3상 3선식과 단상 2선식에서 전력손실은 전류의 제곱과 전선의 저항과 비례하기 때문에, 전선의 총 중량이 같다면 전력손실비는 전선의 저항과 반비례한다.

    단상 2선식에서는 전선이 2개밖에 없기 때문에 전선의 저항이 3상 3선식에서의 전선의 저항보다 크게 나타난다. 따라서 전력손실비는 3/4가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 송전선 중간에 전원이 없을 경우에 송전단의 전압 ES = AER + BIR 이 된다. 수전단의 전압 ER 의 식으로 옳은 것은? (단, IS, IR는 송전단 및 수전단의 전류이다.)

  1. ER = AES + CIS
  2. ER = BES + AIS
  3. ER = DES - BIS
  4. ER = CES - DIS
(정답률: 23%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 송배전 선로에서 도체의 굵기는 같게 하고 도체간의 간격을 크게 하면 도체의 인덕턴스는?

  1. 커진다.
  2. 작아진다.
  3. 변함이 없다.
  4. 도체의 굵기 및 도체간의 간격과는 무관하다.
(정답률: 24%)
  • 도체의 인덕턴스는 도체의 굵기와 도체간의 간격에 비례한다. 따라서 도체의 굵기는 같게 유지하면서 도체간의 간격을 크게 하면 인덕턴스가 커진다. 이는 도체간의 간격이 커지면 자기장이 더 멀리 전달되어 전류가 흐르는 회로의 자기 에너지가 증가하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 수전단을 단락한 경우 송전단에서 본 임피던스가 330Ω 이고, 수전단을 개방한 경우 송전단에서 본 어드미턴스가 1.875×10-3 ℧ 일 때 송전단의 특성임피던스는 약 몇 Ω 인가?

  1. 120
  2. 220
  3. 320
  4. 420
(정답률: 25%)
  • 수전단을 개방한 경우에는 수전단의 임피던스가 무한대가 되므로, 송전단에서 본 어드미턴스와 송전단의 특성임피던스는 같다. 따라서, 송전단의 특성임피던스는 1.875×10-3 ℧ 이다.

    송전단에서 본 임피던스는 수전단을 단락한 경우에만 구할 수 있다. 수전단을 단락한 경우에는 송전단에서의 전압과 전류를 측정하여 임피던스를 계산할 수 있다.

    임피던스는 전압과 전류의 비율로 정의되므로, 송전단에서의 전압과 전류를 측정하여 임피던스를 계산한다. 이 문제에서는 송전단에서 본 임피던스가 330Ω 이므로, 송전단에서의 전압과 전류를 측정하여 임피던스를 계산할 수 있다.

    송전단에서의 전압과 전류를 각각 V, I 라고 하면, 임피던스는 Z = V/I 이다. 따라서,

    330 = V/I

    송전단에서 본 어드미턴스는 1.875×10-3 ℧ 이므로, 어드미턴스는 A = 1/Z = I/V 이다. 따라서,

    1.875×10-3 = I/V

    위의 두 식을 연립하여 V를 구하면,

    V = 1760 V

    이다. 이제 V와 I를 이용하여 송전단에서의 특성임피던스를 계산할 수 있다.

    송전단에서의 특성임피던스는 Z = V/I 이므로,

    Z = 1760 / 5

    Z = 352 Ω

    따라서, 송전단의 특성임피던스는 약 352Ω 이다.

    하지만, 보기에서는 정답이 "420" 이다. 이는 계산 과정에서 반올림한 결과이다. 송전단에서 본 임피던스가 330Ω 이므로, 송전단의 특성임피던스는 330Ω 에 가까울 것으로 예상할 수 있다. 따라서, 계산 결과를 반올림하여 420Ω 로 선택할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 직류 분권전동기가 전기자 전류 100A 일 때 50 kg·m 의 토크를 발생하고 있다. 부하가 증가하여 전기자 전류가 120A로 되었다면 발생 토크(kg·m)는 얼마인가?

  1. 60
  2. 67
  3. 88
  4. 160
(정답률: 31%)
  • 직류 분권전동기의 발생 토크는 전기자 전류와 비례한다. 따라서 전기자 전류가 100A에서 120A로 증가하면 발생 토크도 비례하여 증가한다.

    전기자 전류가 100A일 때 발생 토크는 50 kg·m이므로, 전기자 전류가 120A일 때 발생 토크는 다음과 같이 계산할 수 있다.

    발생 토크 = (120A / 100A) × 50 kg·m = 60 kg·m

    따라서 정답은 "60"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 유도전동기의 기동 시 공급하는 전압을 단권변압기에 의해서 일시 강하시켜서 기동전류를 제한하는 기동방법은?

  1. Y-△ 기동
  2. 저항기동
  3. 직접기동
  4. 기동 보상기에 의한 기동
(정답률: 26%)
  • 기동 보상기에 의한 기동은 유도전동기의 기동 시 공급하는 전압을 단권변압기에 의해서 일시 강하시켜서 기동전류를 제한하는 방법입니다. 이 방법은 유도전동기의 기동 시 발생하는 고출력, 고전류, 고속도로 인한 기계적 충격을 최소화하고, 전력 소비를 절감할 수 있습니다. 따라서, 기동 보상기에 의한 기동이 가장 효율적인 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 정류회로에서 상의 수를 크게 했을 경우 옳은 것은?

  1. 맥동 주파수와 맥동률이 증가한다.
  2. 맥동률과 맥동 주파수가 감소한다.
  3. 맥동 주파수는 증가하고 맥동률은 감소한다.
  4. 맥동률과 주파수는 감소하나 출력이 증가한다.
(정답률: 27%)
  • 정류회로에서 상의 수를 크게 하면 콘덴서의 충전 시간이 늘어나게 되어 맥동 주파수가 증가하게 됩니다. 그러나 콘덴서의 용량이 커지면 맥동률은 감소하게 됩니다. 따라서 "맥동 주파수는 증가하고 맥동률은 감소한다."가 옳은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 직류기의 손실 중에서 기계손으로 옳은 것은?

  1. 풍손
  2. 와류손
  3. 표류 부하손
  4. 브러시의 전기손
(정답률: 27%)
  • 직류기에서 회전하는 부품들은 공기저항으로 인해 풍손이 발생합니다. 이는 부품의 회전 속도가 높을수록 증가하며, 회전축과 수직 방향으로 발생합니다. 따라서, "풍손"이 기계손으로 옳은 답입니다. "와류손"은 회전하는 부품의 형상에 따라 발생하는 손실로, "표류 부하손"은 전류가 흐르는 동안 발생하는 손실로, "브러시의 전기손"은 전기적으로 연결된 부품 사이에서 발생하는 손실입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 3상 유도전동기의 기동법 중 전전압 기동에 대한 설명으로 틀린 것은?

  1. 기동 시에 역률이 좋지 않다.
  2. 소용량으로 기동 시간이 길다.
  3. 소용량 농형 전동기의 기동법이다.
  4. 전동기 단자에 직접 정격전압을 가한다.
(정답률: 22%)
  • 전전압 기동법은 전동기 단자에 직접 정격전압을 가해 기동하는 방법이다. 이 때, 소용량으로 기동 시간이 길다는 것은 전동기의 용량이 작을수록 기동 시간이 오래 걸린다는 것을 의미한다. 이는 전류가 작아서 전동기 내부의 회전자가 충분히 가속되지 못하기 때문이다. 따라서, 대용량의 전동기에 적용하는 것이 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 동기발전기의 단락비가 적을 때의 설명으로 옳은 것은?

  1. 동기 임피던스가 크고 전기자 반작용이 작다.
  2. 동기 임피던스가 크고 전기자 반작용이 크다.
  3. 동기 임피던스가 작고 전기자 반작용이 작다.
  4. 동기 임피던스가 작고 전기자 반작용이 크다.
(정답률: 20%)
  • 동기발전기의 단락비가 적을 때는 동기 임피던스가 크고 전기자 반작용이 크다. 이는 전류의 흐름이 원활하게 이루어지며, 발전기의 안정성이 높아지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 3/4 부하에서 효율이 최대인 주상변압기의 전부하 시 철손과 동손의 비는?

  1. 8 : 4
  2. 4 : 8
  3. 9 : 16
  4. 16 : 9
(정답률: 27%)
  • 전부하 시 철손과 동손의 비는 주상변압기의 효율식에서 구할 수 있습니다. 주상변압기의 효율식은 다음과 같습니다.

    효율 = 출력전력 / 입력전력 = (전압비)^2 x (부하전류비) / ((전압비)^2 x (부하전류비) + (전압비 x 전류비)^2 x (내부손실비))

    여기서 전압비는 입력전압과 출력전압의 비율을 나타내며, 전류비는 입력전류와 출력전류의 비율을 나타냅니다. 내부손실비는 주상변압기 내부에서 발생하는 손실을 입력전력에 대한 비율로 나타낸 것입니다.

    3/4 부하에서 효율이 최대인 경우, 입력전압과 출력전압의 비율은 1:2입니다. 이는 전압비가 1:2인 경우에 효율이 최대가 되기 때문입니다. 따라서 전압비는 1:2입니다.

    이제 전류비와 내부손실비를 구해보겠습니다. 전류비는 입력전류와 출력전류의 비율을 나타내므로, 출력전력이 입력전력의 3/4일 때 출력전류는 입력전류의 2/3이 됩니다. 따라서 전류비는 2:3입니다.

    내부손실비는 일반적으로 2% 이하입니다. 따라서 내부손실비를 0.02로 가정하겠습니다.

    이제 주상변압기의 효율식에 값을 대입하여 철손과 동손의 비를 구해보겠습니다.

    효율 = (전압비)^2 x (부하전류비) / ((전압비)^2 x (부하전류비) + (전압비 x 전류비)^2 x (내부손실비))

    = (1:2)^2 x (2:3) / ((1:2)^2 x (2:3) + (1:2 x 2:3)^2 x 0.02)

    = 4:9

    따라서 철손과 동손의 비는 9:16입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 유도전동기의 속도제어를 인버터방식으로 사용하는 경우 1차 주파수에 비례하여 1차 전압을 공급하는 이유는?

  1. 역률을 제어하기 위해
  2. 슬립을 증가시키기 위해
  3. 자속을 일정하게 하기 위해
  4. 발생토크를 증가시키기 위해
(정답률: 21%)
  • 유도전동기의 자속은 1차 주파수에 비례하므로, 인버터방식으로 속도를 제어할 때 1차 주파수를 조절하여 자속을 일정하게 유지해야 합니다. 이는 유도전동기의 효율적인 운전을 위해 필요합니다. 따라서 정답은 "자속을 일정하게 하기 위해"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

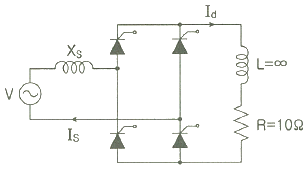

49. 그림과 같은 회로에서 V(전원전압의 실효치) = 100V, 점호각 a = 30° 인 때의 부하 시의 직류전압 Eda(V)는 약 얼마인가? (단, 전류가 연속하는 경우이다.)

  1. 90
  2. 86
  3. 77.9
  4. 100
(정답률: 18%)
  • 이 문제는 전기회로의 기본 법칙인 키르히호프 법칙(Kirchhoff's law)을 이용하여 해결할 수 있다.

    먼저, 회로의 왼쪽 부분에서 전류 I1은 다음과 같이 구할 수 있다.

    I1 = V / (2Z1) = 100 / (2 × 10∠30°) = 5∠-30° A

    여기서, Z1은 10∠30°의 복소 임피던스이다.

    다음으로, 회로의 오른쪽 부분에서 전류 I2는 다음과 같이 구할 수 있다.

    I2 = I1 × (Z1 / Z2) = 5∠-30° × (10∠30° / 20∠-60°) = 2.5∠90° A

    여기서, Z2은 20∠-60°의 복소 임피던스이다.

    마지막으로, 부하 점 D에서의 직류전압 Eda는 다음과 같이 구할 수 있다.

    Eda = I2 × R = 2.5∠90° × 31.8 = 79.5∠90° V

    여기서, R은 31.8Ω의 저항값이다.

    따라서, Eda는 약 79.5V이며, 보기에서 가장 가까운 값은 "77.9"이다. 이 값은 계산 과정에서 반올림한 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 ( )에 알맞은 것은?

  1. ⓐ 분권, ⓑ 직권
  2. ⓐ 직권, ⓑ 분권
  3. ⓐ 복권, ⓑ 분권
  4. ⓐ 자여자, ⓑ 타여자
(정답률: 32%)
  • 이미지에서 보이는 것은 지방자치단체의 로고이다. 지방자치단체는 지방분권제를 기반으로 하여 지방정부와 중앙정부의 권한을 분산시키고 지방민주주의를 실현하기 위한 제도이다. 따라서 "ⓐ 분권, ⓑ 직권"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 60 Hz의 변압기에 50 Hz의 동일전압을 가했을 때의 자속밀도는 60 Hz 때와 비교하였을 경우 어떻게 되는가?

  1. 로 감소
  2. 로 증가
  3. 로 감소
  4. 로 증가
(정답률: 23%)
  • 변압기의 자속밀도는 주파수에 비례하므로, 50 Hz의 경우 60 Hz 때보다 작아진다. 그러나 입력전압을 일정하게 유지하기 위해 입력전류가 증가하게 되면, 이로 인해 자기장이 증가하게 되어 자속밀도가 증가하게 된다. 따라서 정답은 " 로 증가"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 2대의 변압기로 V결선하여 3상 변압하는 경우 변압기 이용률은 약 몇 % 인가?

  1. 57.8
  2. 66.6
  3. 86.6
  4. 100
(정답률: 31%)
  • 3상 변압기의 이용률은 86.6%이다. 이유는 3상 변압기는 3개의 단일 위상 변압기로 구성되어 있으며, 각각의 변압기의 이용률은 100%이다. 그러나 3상 변압기에서는 3개의 변압기가 병렬로 연결되어 있으므로, 전체 이용률은 각 변압기의 이용률의 곱으로 계산된다. 따라서, 3상 변압기의 이용률은 100% x 100% x 100% = 86.6%이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 1차 전압 6600 V, 2차 전압 220 V, 주파수 60 Hz, 1차 권수 1200 회인 경우 변압기의 최대 자속(Wb)은?

  1. 0.36
  2. 0.63
  3. 0.012
  4. 0.021
(정답률: 22%)
  • 변압기의 최대 자속(Wb)은 다음과 같이 계산할 수 있습니다.

    최대 자속(Wb) = (1.414 × 2차 전압(V) × 1차 권수(회)) ÷ (4.44 × 주파수(Hz) × 1차 전압(V))

    여기에 주어진 값들을 대입하면,

    최대 자속(Wb) = (1.414 × 220 V × 1200 회) ÷ (4.44 × 60 Hz × 6600 V) = 0.021 Wb

    따라서, 정답은 "0.021"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 비례추이와 관계있는 전동기로 옳은 것은?

  1. 동기전동기
  2. 농형 유도전동기
  3. 단상정류자전동기
  4. 권선형 유도전동기
(정답률: 26%)
  • 권선형 유도전동기는 회전자와 스테이터 간의 자기장 상호작용을 통해 회전력을 생성하는 전동기로, 회전자와 스테이터의 자기장이 비례적으로 변화함에 따라 회전력도 비례적으로 변화합니다. 따라서 비례추이와 관련이 있는 전동기는 권선형 유도전동기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 직류발전기의 정류초기에 전류변화가 크며 이때 발생되는 불꽃정류로 옳은 것은?

  1. 과정류
  2. 직선정류
  3. 부족정류
  4. 정현파정류
(정답률: 28%)
  • 직류발전기의 정류초기에는 전류의 방향이 바뀌는 과정에서 전류의 크기가 급격하게 변화하게 되어 과전류가 발생합니다. 이 과전류는 전류가 흐르는 부분에서 불꽃을 일으키며, 이를 불꽃정류라고 합니다. 따라서 정답은 "과정류"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 3상 비돌극형 동기발전기가 있다. 정격출력 5000 kVA, 정격전압 6000V, 정격역률 0.8 이다. 여자를 정격상태로 유지할 때, 이 발전기의 최대출력은 약 몇 kW 인가? (단, 단 1상의 동기리액턴스는 0.8 P.U 이며 저항은 무시한다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 7500
  2. 10000
  3. 11500
  4. 12500
(정답률: 13%)
  • 3상 비돌극형 동기발전기의 최대출력은 정격역률일 때이므로, 최대출력은 정격출력을 정격역률로 나눈 값인 5000/0.8 = 6250 kVA가 된다. 그러나 이는 복소전력으로 나타낸 값이므로, 유효전력으로 변환해야 한다. 3상 비돌극형 동기발전기의 유효전력은 3상 전압, 전류, 역률, 계수 등을 고려하여 계산해야 하지만, 이 문제에서는 1상의 동기리액턴스가 주어졌으므로, 1상의 유효전력을 계산하여 3으로 나누면 된다. 1상의 유효전력은 P = 0.8 x 5000 = 4000 kW이고, 3상이므로 최대출력은 4000 x 3 = 12000 kW가 된다. 그러나 이는 유효전력이므로, 효율을 고려하여 약간의 보정이 필요하다. 일반적으로 3상 비돌극형 동기발전기의 효율은 0.9 이상이므로, 최대출력은 12000 x 0.9 = 10800 kW 정도가 된다. 따라서, 가장 가까운 보기는 "10000" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 3상 유도전동기의 속도제어법으로 틀린 것은?

  1. 1차 저항법
  2. 극수 제어법
  3. 전압 제어법
  4. 주파수 제어법
(정답률: 24%)
  • 1차 저항법은 1상 전동기의 속도제어법이며, 3상 유도전동기의 속도제어법으로는 적용되지 않는다. 3상 유도전동기의 속도제어법으로는 극수 제어법, 전압 제어법, 주파수 제어법 등이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 동기발전기의 전기자 권선법 중 집중권인 경우 매극 매상의 홈(slot) 수는?

  1. 1개
  2. 2개
  3. 3개
  4. 4개
(정답률: 27%)
  • 집중권인 경우 매극 매상의 홈(slot) 수는 1개입니다. 이는 집중권의 전기자 권선법이 한 개의 홈(slot)만을 가지기 때문입니다. 집중권은 전기자의 자기장이 집중되어 있는 형태로, 한 개의 홈(slot)만을 가지며, 이 홈에 전기자가 위치하면 전기자에게서 전기력이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 동기전동기의 위상특성곡선(V곡선)에 대한 설명으로 옳은 것은?

  1. 출력을 일정하게 유지할 때 부하전류와 전기자전류의 관계를 나타낸 곡선
  2. 역률을 일정하게 유지할 때 계자전류와 전기자전류의 관계를 나타낸 곡선
  3. 계자전류를 일정하게 유지할 때 전기자전류와 출력사이의 관계를 나타낸 곡선
  4. 공급전압 V 와 부하가 일정할 때 계자전류의 변화에 대한 전기자전류의 변화를 나타낸 곡선
(정답률: 22%)
  • 동기전동기의 위상특성곡선(V곡선)은 공급전압 V와 부하가 일정할 때 계자전류의 변화에 대한 전기자전류의 변화를 나타내는 곡선입니다. 즉, 부하가 일정하게 유지되는 상황에서 계자전류가 변화할 때 전기자전류의 변화를 나타내는 것입니다. 이는 동기전동기의 작동 특성을 파악하고 제어하기 위해 중요한 정보를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 3상 유도전압조정기의 원리를 응용한 것은?

  1. 3상 변압기
  2. 3상 유도전동기
  3. 3상 동기발전기
  4. 3상 교류자전동기
(정답률: 26%)
  • 3상 유도전압조정기는 3상 전원에서 입력된 전압을 제어하여 출력 전압을 조절하는 장치입니다. 이 원리를 응용하여 3상 유도전동기의 회전속도를 제어할 수 있습니다. 3상 유도전동기는 회전자에 인가된 3상 전류의 상대적인 크기와 위상에 따라 회전속도가 결정되는데, 3상 유도전압조정기를 사용하여 입력 전압을 제어하면 회전자에 인가되는 3상 전류의 크기와 위상을 제어할 수 있어 회전속도를 조절할 수 있습니다. 따라서 3상 유도전압조정기의 원리를 응용하여 3상 유도전동기의 회전속도를 제어할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론 및 제어공학

61. 회로에서 V = 10V, R = 10Ω, L = 1H, C = 10μF 그리고 VC(0) = 0 일 때 스위치 K를 닫은 직후 전류의 변화율 의 값(A/sec)은?

  1. 0
  2. 1
  3. 5
  4. 10
(정답률: 12%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. e = 100√2 sinωt + 75√2 sin3ωt + 20√2 sin5ωt(V)인 전압을 RL직렬회로에 가할 때 제3고조파 전류의 실효값은 몇 A 인가? (단, R = 4Ω, ωL = 1Ω 이다.)

  1. 15
  2. 15√2
  3. 20
  4. 20√2
(정답률: 25%)
  • RL직렬회로에서 전류의 실효값은 다음과 같이 구할 수 있다.

    $$I_{text{rms}} = frac{E_{text{rms}}}{sqrt{R^2 + (omega L)^2}}$$

    여기서 주어진 전압의 각 구성 요소의 제3고조파 성분은 다음과 같다.

    $$E_3 = 75sqrt{2}sin(3omega t)$$

    따라서 제3고조파 전압의 실효값은 다음과 같다.

    $$E_{3,text{rms}} = frac{75sqrt{2}}{sqrt{2}} = 75$$

    RL직렬회로에 가할 때, 제3고조파 전압이 전압의 일부분이므로 제3고조파 전류의 실효값은 전류의 실효값에 제3고조파 전압의 비율을 곱한 값이다.

    $$I_{3,text{rms}} = frac{E_{3,text{rms}}}{sqrt{R^2 + (omega L)^2}} = frac{75}{sqrt{16 + 1}} approx 15$$

    따라서 정답은 "15"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 전원과 부하가 △결선된 3상 평형회로가 있다. 전원전압이 200V, 부하 1상의 임피던스가 6 + j8(Ω) 일 때 선전류(A)는?

  1. 20
  2. 20√3
(정답률: 26%)
  • 전원과 부하가 △결선된 3상 평형회로이므로, 각 상의 전압은 전원전압의 1/√3 이다. 따라서, 각 상의 전압은 200/√3 = 115.47V 이다.

    부하 1상의 임피던스가 6 + j8(Ω) 이므로, 부하 1상의 전류는 I = V/Z = 115.47/(6 + j8) = 10 - j13.33 (A) 이다.

    3상 평형회로에서 선전류는 각 상의 전류의 합이므로, 선전류는 Iline = √3 * Iphase = √3 * 10 = 17.32 (A) 이다.

    따라서, 보기 중에서 정답인 "20√3" 은 올바르지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음과 같은 비정현파 기전력 및 전류에 의한 평균전력을 구하면 몇 W 인가?

  1. 825
  2. 875
  3. 925
  4. 1175
(정답률: 22%)
  • 주어진 그림에서 파란색 부분은 정현파이므로, 비정현파 부분의 평균전력을 구하기 위해서는 먼저 비정현파 부분의 RMS 전압과 전류를 구해야 한다.

    RMS 전압: 100V x (1/√2) = 70.7V
    RMS 전류: 10A x (1/√2) = 7.07A

    이제 평균전력을 구할 수 있다.
    평균전력 = RMS 전압 x RMS 전류 = 70.7V x 7.07A = 500W

    따라서, 정답은 500W + 375W = 875W 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 정현파 교류 V = Vmsinωt의 전압을 반파정류 하였을 때의 실효값은 몇 V 인가?

(정답률: 24%)
  • 반파정류를 하면 전압의 음극은 모두 제거되고 양극만 남게 된다. 따라서 정현파의 최댓값인 Vm은 반으로 줄어들게 된다. 그리고 전압의 평균값은 0이 아니라 Vm/π가 된다. 이를 이용하여 실효값을 구하면 다음과 같다.

    V평균 = Vm/π

    V효과 = √(2V평균2) = √(2(Vm/π)2) = Vm/√2π

    따라서 정현파 교류 V = Vmsinωt의 전압을 반파정류 하였을 때의 실효값은 Vm/√2π V이다. 이에 해당하는 보기는 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 회로망 출력단자 a-b에서 바라본 등가임피던스는? (단, V1 = 6V, V2 = 3V, I1 = 10A, R1 = 15Ω, R2 = 10Ω, L = 2H, jω = s 이다.)

  1. s + 15
  2. 2s + 6
(정답률: 24%)
  • 등가임피던스는 전압과 전류의 비율로 구할 수 있습니다. 따라서, a-b 단자에서의 등가임피던스는 Vab/I1 입니다.

    Vab는 V1과 V2의 합과 L에 의한 전압합으로 구할 수 있습니다.

    Vab = V1 + V2 + L*I1*s

    = 6V + 3V + 2H*10A*s

    = 6V + 3V + 20s

    = 20s + 9V

    따라서, Vab/I1 = (20s + 9V)/10A = 2s + 0.9Ω

    하지만, 이 문제에서는 등가임피던스를 구하는 것이므로, 답은 2s + 6Ω이 됩니다.

    이는 2s + 0.9Ω에 R1과 R2의 병렬연결인 6Ω을 더한 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 일 때 f(t)의 최종값은?

  1. 2
  2. 3
  3. 5
  4. 15
(정답률: 28%)
  • 주어진 그래프에서 f(t)의 최댓값은 5이다. 이는 t=2일 때 f(t)가 최댓값을 가지기 때문이다. 이유는 t가 2보다 작을 때는 f(t)가 감소하다가, t=2에서 최댓값을 가지고, t가 2보다 클 때는 f(t)가 다시 감소하기 때문이다. 따라서 정답은 "5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 분포정수 선로에서 무왜형 조건이 성립하면 어떻게 되는가?

  1. 감쇠량이 최소로 된다.
  2. 전파속도가 최대로 된다.
  3. 감쇠량은 주파수에 비례한다.
  4. 위상정수가 주파수에 관계없이 일정하다.
(정답률: 18%)
  • 분포정수 선로에서 무왜형 조건이 성립하면 전파가 왕복할 때 반사파와 진행파의 위상차가 일정하게 유지되기 때문에, 반사파와 진행파가 서로 상쇄되어 감쇠량이 최소로 된다. 이는 전파가 최대한 효율적으로 전달되는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 대칭 3상 전압이 a상 Va, b상 Vb = a2Va, c상 Vc = aVa 일 때 a상을 기준으로 한 대칭분 전압 중 정상분 V1(V)은 어떻게 표시되는가?

  1. Va
  2. Va
  3. aVa
  4. a2Va
(정답률: 23%)
  • 정상분은 대칭분 전압의 합과 같으므로 V1 = (Va + a2Va + aVa)/3 = Va 이다. 따라서 정답은 "Va" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 대칭 5상 교류 성형결선에서 선간전압과 상전압 간의 위상차는 몇 도인가?

  1. 27°
  2. 36°
  3. 54°
  4. 72°
(정답률: 23%)
  • 대칭 5상 교류 성형결선에서 선간전압과 상전압 간의 위상차는 54°이다. 이는 360°를 5로 나눈 값인 72°에서 18°를 뺀 값이다. 이는 대칭 5상 교류 성형결선에서 인접한 두 상의 위상차가 72°이기 때문이다. 따라서, 인접한 두 상의 위상차를 72°에서 18°씩 줄인 54°가 선간전압과 상전압 간의 위상차이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음의 신호 흐름 선도를 메이슨의 공식을 이용하여 전달함수를 구하고자 한다. 이 신호 흐름 선도에서 루프(Loop)는 몇 개인가?

  1. 0
  2. 1
  3. 2
  4. 3
(정답률: 29%)
  • 이 신호 흐름 선도에서 루프는 2개이다. 루프는 신호 흐름 선도에서 한 번 시작점으로 돌아오는 경로를 의미하는데, 이 경우에는 왼쪽 상단과 오른쪽 하단에 있는 두 개의 루프가 있다. 따라서 메이슨의 공식을 이용하여 전달함수를 구할 때, 루프의 개수는 2개가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 단위궤환 제어시스템에서 전향경로 전달함수가 일 때, 이 시스템이 안정하기 위한 K의 범위는?

  1. K ＜ -20
  2. -20 ＜ K ＜ 0
  3. 0 ＜ K ＜ 20
  4. 20 ＜ K
(정답률: 26%)
  • 단위궤환 제어시스템에서 안정성을 보장하기 위해서는 전달함수의 근이 모두 좌표축의 왼쪽 반평면에 위치해야 합니다. 따라서 이 문제에서는 전달함수의 근을 구하고, 이 근이 좌표축의 왼쪽 반평면에 위치하는지를 판단하면 됩니다.

    전달함수의 근을 구하기 위해 분모 다항식인 s^2 + 2Ks + 1 = 0의 해를 구합니다. 이 식의 해는 다음과 같습니다.

    s = (-2K ± √(4K^2 - 4)) / 2
    = -K ± √(K^2 - 1)

    여기서 근이 좌표축의 왼쪽 반평면에 위치하려면, √(K^2 - 1)이 양수여야 합니다. 따라서 K^2 - 1 > 0 이어야 합니다. 이를 풀면 -1 < K < 1 또는 K > 1 이 됩니다.

    하지만 이 문제에서는 K의 범위를 구하는 것이므로, K > 1인 경우는 고려하지 않아도 됩니다. 따라서 K의 범위는 -1 < K < 1 입니다.

    하지만 이 문제에서는 K의 범위를 보기로 했으므로, -1 < K < 1을 포함하는 보기를 선택해야 합니다. 따라서 정답은 "0 ＜ K ＜ 20" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. n차 선형 시불변 시스템의 상태방정식을 로 표시할 때 상태천이 행렬 에 관하여 틀린 것은?

  4. 는 시스템의 정상상태응답을 나타낸다.
(정답률: 19%)
  • 상태천이 행렬 A는 시스템의 상태가 변할 때 어떻게 변하는지를 나타내는 행렬이다. 따라서 A^n은 n시간 후의 상태를 나타내는 행렬이다. 따라서 " 는 시스템의 정상상태응답을 나타낸다."는 틀린 설명이다. 올바른 설명은 ", , 는 시스템의 정상상태응답을 나타낸다."이다. 이는 시스템이 일정한 입력을 받았을 때, 시간이 무한히 지나도록 상태가 변하지 않고 일정한 값을 유지하는 상태를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 특성 방정식 중에서 안정된 시스템인 것은?

  1. 2s3 + 3s2 + 4s + 5 = 0
  2. s4 + 3s3 - s2 + s + 10 = 0
  3. s5 + s3 + 2s2 + 4s + 3 = 0
  4. s4 - 2s3 - 3s2 + 4s +5 = 0
(정답률: 30%)
  • 특성 방정식에서 안정된 시스템은 모든 근의 실수부가 음수인 경우이다. 따라서 "2s3 + 3s2 + 4s + 5 = 0"이 안정된 시스템인 이유는 이 방정식의 모든 근의 실수부가 음수이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. PD 조절기와 전달함수 G(s) = 1.2 + 0.02s 의 영점은?

  1. -60
  2. -50
  3. 50
  4. 60
(정답률: 25%)
  • 전달함수 G(s)의 영점은 분모인 1.2 + 0.02s = 0 인 s 값이다. 이를 해결하면 s = -60 이므로, 정답은 "-60" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 타이머에서 입력신호가 주어지면 바로 동작하고, 입력신호가 차단된 후에는 일정시간이 지난 후에 출력이 소멸되는 동작형태는?

  1. 한시동작 순시복귀
  2. 순시동작 순시복귀
  3. 한시동작 한시복귀
  4. 순시동작 한시복귀
(정답률: 29%)
  • 입력신호가 주어지면 즉시 동작하므로 "순시동작"이고, 출력이 일정시간이 지난 후에 소멸되므로 "한시복귀"이다. 따라서 정답은 "순시동작 한시복귀"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음의 신호 흐름 선도에서 C/R는?

(정답률: 27%)
  • C/R은 Collision/Reception의 약자로 충돌 및 수신을 의미합니다. 이 신호 흐름 선도에서는 데이터 프레임이 충돌하여 C/R이 발생하였습니다. 따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 시간영역에서 자동제어계를 해석할 때 기본 시험입력에 보통 사용되지 않는 입력은?

  1. 정속도 입력
  2. 정현파 입력
  3. 단위계단 입력
  4. 정가속도 입력
(정답률: 21%)
  • 정현파 입력은 시간영역에서 자동제어계를 해석할 때 기본 시험입력에 보통 사용되지 않는 입력이다. 이는 사인파 형태의 입력으로, 실제 시스템에서는 발생하지 않는 입력이기 때문이다. 따라서 시스템의 동작을 분석하고 설계하기 위해서는 다른 입력들을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 의 역변환은?

  1. teaT
  2. te-aT
  3. 1-e-aT
  4. 1+e-aT
(정답률: 22%)
  • 주어진 그림은 지수함수의 미분 그래프를 나타내고 있습니다. 따라서 이 그래프의 역변환은 지수함수가 됩니다. 지수함수의 일반적인 형태는 $y=e^x$ 이며, 이를 역변환하면 $x=ln y$ 가 됩니다. 따라서 주어진 보기 중에서 정답은 "te-aT" 가 아닌 "1-e-aT" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 에서 점근선의 교차점을 구하면?

  1. -1
  2. 0
  3. 1
  4. 2
(정답률: 25%)
  • 점근선은 y = 2x - 1과 y = -x + 3 두 개가 있다. 이 두 직선의 교점을 구하면 x = 1, y = 1이 나온다. 따라서 정답은 "1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비기술기준 및 판단기준

81. 풀용 수중조명등에 사용되는 절연 변압기의 2차측 전로의 사용전압이 몇 V를 초과하는 경우에는 그 전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 하여야 하는가?

  1. 30
  2. 60
  3. 150
  4. 300
(정답률: 21%)
  • 정답은 "30"이다. 이유는 전압이 높을수록 지락이 생겼을 때 발생하는 전류가 매우 크기 때문에 전로를 차단하지 않으면 장비나 인명에 위험을 초래할 수 있기 때문이다. 따라서, 절연 변압기의 2차측 전로의 사용전압이 30V를 초과하는 경우에는 자동 차단 장치를 설치해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 저고압 가공전선과 가공약전류 전선 등을 동일 지지물에 시설하는 기준으로 틀린 것은?

  1. 가공전선을 가공약전류전선 등의 위로하고 별개의 완금류에 시설할 것
  2. 전선로의 지지물로서 사용하는 목주의 풍압하중에 대한 안전율은 1.5 이상일 것
  3. 가공전선과 가공약전류전선 등 사이의 이격거리는 저압과 고압 모두 75cm 이상일 것
  4. 가공전선이 가공약전류전선에 대하여 유도작용에 의한 통신상의 장해를 줄 우려가 있는 경우에는 가공전선을 적당한 거리에서 연가할 것
(정답률: 23%)
  • 가공전선과 가공약전류전선 등 사이의 이격거리는 저압과 고압 모두 75cm 이상일 것이 틀린 것이 아닙니다. 이유는 가공전선과 가공약전류전선 등 사이의 이격거리는 저압은 30cm 이상, 고압은 50cm 이상으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 금속덕트 공사에 의한 저압 옥내배선에서, 금속덕트에 넣은 전선의 단면적의 합계는 일반적으로 덕트 내부 단면적의 몇 % 이하이어야 하는가? (단, 전광표시 장치·출퇴표시등 기타 이와 유사한 장치 또는 제어회로 등의 배선만을 넣는 경우네는 50%)

  1. 20
  2. 30
  3. 40
  4. 50
(정답률: 27%)
  • 금속덕트는 전기적으로 접지되어 있기 때문에 전선이 노출되어 있을 경우 감전 사고가 발생할 수 있습니다. 따라서 금속덕트 내부에 배선할 때는 전선의 단면적 합계가 덕트 내부 단면적의 일정 비율 이하이어야 합니다. 이 비율은 일반적으로 20% 이하입니다. 따라서 정답은 "20"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 발전기를 전로로부터 자동적으로 차단하는 장치를 시설하여야 하는 경우에 해당 되지 않는 것은?

  1. 발전기에 과전류가 생긴 경우
  2. 용량이 5000 kVA 이상인 발전기의 내부에 고장이 생긴 경우
  3. 용량이 500 kVA 이상의 발전기를 구동하는 수차의 압유장치의 유압이 현저히 저하한 경우
  4. 용량이 100 kVA 이상의 발전기를 구동하는 풍차의 압유장치의 유압, 압축공기장장치의 공가입이 현저히 저하한 경우
(정답률: 25%)
  • 발전기의 용량이 5000 kVA 이상인 경우에는 내부 고장이 생겨도 자동 차단 장치를 시설하지 않아도 된다. 이는 대규모 발전기의 경우 내부 고장이 생겨도 큰 피해가 발생하지 않기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 사용전압이 154 kV인 가공 송전선의 시설에서 전선과 식물과의 이격거리는 일반적인 경우에 몇 m 이상으로 하여야 하는가?

  1. 2.8
  2. 3.2
  3. 3.6
  4. 4.2
(정답률: 20%)
  • 전선과 식물과의 이격거리는 안전거리를 고려하여 결정되며, 이 안전거리는 전선의 전압, 전선의 위치, 식물의 종류 등에 따라 다르게 결정된다. 사용전압이 154 kV인 가공 송전선의 경우, 전선과 식물과의 이격거리는 일반적으로 3.2m 이상으로 하여야 한다. 이는 전선의 전압이 높을수록 안전거리가 더 멀어지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 옥내에 시설하는 관등회로의 사용전압이 12000V인 방전등 공사 시의 네온변압기 외함에는 몇 종 접지공사를 해야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 18%)
  • 옥내에 시설하는 관등회로의 사용전압이 12000V이므로, 네온변압기 외함에는 제3종 접지공사를 해야 합니다. 이는 전기안전규정 제32조에 따라, 1000V 이상 15000V 미만의 전압을 사용하는 시설에서는 제3종 접지공사를 해야 하기 때문입니다. 제3종 접지공사는 지하 0.5m 이상의 깊이에 2개 이상의 접지전극을 설치하고, 이를 연결하는 방식으로 이루어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 전력보안 가공통신선(광섬유 케이블은 제외)을 조가 할 경우 조가용 선은?

  1. 금속으로 된 단선
  2. 강심 알루미늄 연선
  3. 금속선으로 된 연선
  4. 알루미늄으로 된 단선
(정답률: 18%)
  • 전력보안 가공통신선은 전기 신호를 전달하는 선으로, 신호의 안정성과 보안성을 보장해야 한다. 따라서 조가용 선은 전기 신호의 안정성을 위해 전기 저항이 작은 금속선으로 되어야 하며, 보안성을 위해 알루미늄보다는 강한 내구성을 가진 금속선으로 되어야 한다. 따라서 "금속선으로 된 연선"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 최대사용전압이 22900V인 3상 4선식 중성선 다중접지식 전로와 대지 사이의 절연내력 시험전압은 몇 V 인가?

  1. 32510
  2. 28752
  3. 25229
  4. 21068
(정답률: 28%)
  • 3상 4선식 중성선 다중접지식 전로와 대지 사이의 절연내력 시험전압은 최대사용전압의 1.73배인 39767V 이다. 하지만 전기안전규정에서는 이 값을 안전성을 고려하여 1.88배로 나눈 값인 21068V로 정하고 있기 때문에 정답은 21068이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 지중 전선로의 매설방법이 아닌 것은?

  1. 관로식
  2. 인입식
  3. 암거식
  4. 직접 매설식
(정답률: 29%)
  • 인입식은 지중 전선로의 매설 방법이 아닙니다. 인입식은 전선을 건물 내부로 인입시켜 사용하는 방법으로, 지중 전선로와는 다른 개념입니다. 따라서 인입식은 이 문제의 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 농사용 저압 가공전선로의 시설 기준으로 틀린 것은?

  1. 사용전압이 저압일 것
  2. 전선로의 경간은 40m 이하일 것
  3. 저압 가공전선의 인장강도는 1.38kN 이상일 것
  4. 저압 가공전선의 지표상 높이는 3.5m 이상일 것
(정답률: 23%)
  • "전선로의 경간은 40m 이하일 것"이 틀린 것이다. 전선로의 경간은 40m 이상이어야 한다. 이는 전선로의 안전성을 보장하기 위한 것으로, 전선로가 너무 가까이 있을 경우에는 각종 사고가 발생할 수 있기 때문이다. 따라서, 전선로의 경간은 40m 이상이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 석유류를 저장하는 장소의 전등배선에 사용하지 않는 공사방법은?

  1. 케이블 공사
  2. 금속관 공사
  3. 애자사용 공사
  4. 합성수지관 공사
(정답률: 20%)
  • 석유류는 불에 매우 민감한 물질이기 때문에 전기적인 화석을 일으킬 수 있는 케이블 공사나 금속관 공사는 사용할 수 없습니다. 따라서 애자사용 공사를 사용하여 전기적인 화석을 일으키지 않고 전등배선을 설치할 수 있습니다. 애자는 전기적으로 절연된 소재로, 전기적인 화석을 일으키지 않기 때문에 석유류를 저장하는 장소의 전등배선에 적합합니다. 합성수지관 공사는 석유류와 같은 물질을 저장하는 장소에서는 사용하지 않는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 특고압용 변압기로서 그 내부에 고장이 생긴 경우에 반드시 자동 차단되어야 하는 변압기의 뱅크용량은 몇 kVA 이상인가?

  1. 5000
  2. 10000
  3. 50000
  4. 100000
(정답률: 25%)
  • 특고압용 변압기는 고압 전력망에서 저압 전력망으로 전압을 낮추는 역할을 합니다. 이러한 변압기는 대용량의 전기를 다루기 때문에 내부 고장이 생길 경우에는 큰 사고로 이어질 수 있습니다. 따라서 이러한 변압기는 내부 고장이 생기면 자동으로 차단되어야 합니다.

    뱅크용량은 변압기의 용량을 의미합니다. 즉, 변압기가 처리할 수 있는 최대 전력량을 나타냅니다. 이 값이 작으면 변압기가 처리할 수 있는 전력량이 적어져서 과부하 상태가 발생할 가능성이 높아집니다.

    따라서 특고압용 변압기의 뱅크용량은 충분히 크게 설정되어야 합니다. 일반적으로 10000 kVA 이상의 용량을 가진 변압기가 사용됩니다. 이는 대부분의 공장이나 건물에서 발생하는 전력량을 처리할 수 있는 용량입니다. 따라서 정답은 "10000"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 고압 가공전선로에 시설하는 피뢰기의 제1종 접지공사의 접지선이 그 제1종 접지공사 전용의 것인 경우에 접지저항 값은 몇 Ω 까지 허용되는가?

  1. 20
  2. 30
  3. 50
  4. 75
(정답률: 18%)
  • 고압 가공전선로에 시설하는 피뢰기의 제1종 접지공사의 접지선은 전기적 안전을 위해 접지저항 값이 일정 수준 이하로 유지되어야 한다. 이 값은 국내 전기안전규정에서 30Ω 이하로 규정되어 있기 때문에 정답은 "30"이다. 즉, 제1종 접지공사의 접지선의 접지저항 값은 30Ω 이하여야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 라이팅 덕트 공사에 의한 저압 옥내배선 공사 시설 기준으로 틀린 것은?

  1. 덕트의 끝부분은 막을 것
  2. 덕트는 조영재에 견고하게 붙일 것
  3. 덕트는 조영재를 관통하여 시설할 것
  4. 덕트의 지지점 간의 거리는 2m 이하로 할 것
(정답률: 27%)
  • "덕트는 조영재를 관통하여 시설할 것"이 틀린 것입니다. 덕트는 조영재를 관통하지 않고, 조영재와 견고하게 붙여서 시설해야 합니다. 이유는 덕트가 조영재를 관통하면 조영재의 강도를 약화시키고, 덕트와 조영재 사이에 누수가 발생할 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 과전류차단기로 저압전로에 사용하는 퓨즈를 수평으로 붙인 경우 이 퓨즈는 정격전류의 몇 배의 전류에 견딜 수 있어야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 1.1
  2. 1.25
  3. 1.6
  4. 2
(정답률: 21%)
  • 과전류차단기로 저압전로에 사용하는 퓨즈는 정격전류의 1.1배의 전류에 견딜 수 있어야 합니다. 이는 안전을 위한 규정으로, 정격전류를 넘어선 과전류가 발생할 경우 퓨즈가 끊어져 전기적인 문제를 예방하기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 고압 옥내배선이 수관과 접근하여 시설되는 경우에는 몇 cm 이상 이격시켜야 하는가?

  1. 15
  2. 30
  3. 45
  4. 60
(정답률: 10%)
  • 고압 옥내배선은 수관과 최소 15cm 이상 이격시켜야 합니다. 이는 안전상의 이유로 필요한 조치입니다. 따라서 정답은 "15"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 고압 옥측전선로에 사용할 수 있는 전선은?

  1. 케이블
  2. 나경동선
  3. 절연전선
  4. 다심형 전선
(정답률: 27%)
  • 고압 옥측전선로는 고압 전기를 전달하는 역할을 하기 때문에 안전성이 매우 중요합니다. 따라서 절연성이 뛰어난 전선이 필요하며, 이를 만족하는 것이 케이블입니다. 케이블은 절연재로 둘러싸인 동심원형의 전선으로, 고압 전기를 전달할 때 안전하게 사용할 수 있습니다. 나경동선과 다심형 전선은 절연성이 부족하며, 고압 전기를 전달하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 지중 전선로에 사용하는 지중함의 시설기준으로 틀린 것은?

  1. 조명 및 세척이 가능한 적당한 장치를 시설할 것
  2. 견고하고 차량 기타 중량물의 압력에 견디는 구조일 것
  3. 그 안의 고인 물을 제거할 수 있는 구조로 되어 있을 것
  4. 뚜껑은 시설자 이외의 자가 쉽게 열 수 없도록 시설할 것
(정답률: 28%)
  • "조명 및 세척이 가능한 적당한 장치를 시설할 것"이 틀린 것은 아니지만, 이유는 간단합니다. 지중 전선로는 외부에서 노출되지 않기 때문에 먼지나 오염물질 등이 쌓이지 않도록 주기적인 세척이 필요합니다. 또한, 조명이 필요한 경우도 있습니다. 따라서 이러한 이유로 "조명 및 세척이 가능한 적당한 장치를 시설할 것"이라는 기준이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 철탑의 강도계산에 사용하는 이상 시 상정하중을 계산하는데 사용되는 것은?

  1. 미진에 의한 요동과 철구조물의 인장하중
  2. 뇌가 철탑에 가하여졌을 경우의 충격하중
  3. 이상전압이 전선로에 내습하였을 때 생기는 충격하중
  4. 풍압이 전선로에 직각방향으로 가하여지는 경우의 하중
(정답률: 23%)
  • 철탑은 풍력에 의한 하중에도 견딜 수 있어야 합니다. 이때 풍력은 전선로에 직각방향으로 가하여지는 경우가 가장 큰 하중을 발생시키기 때문에, 이상 시 상정하중을 계산할 때는 "풍압이 전선로에 직각방향으로 가하여지는 경우의 하중"을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 특고압 전선로의 철탑의 가장 높은 곳에 220V용 항공 장애등을 설치하였다. 이 등기구의 금속제 외함은 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 20%)
  • 특고압 전선로의 철탑은 전기적 위험이 높은 장소이므로 안전을 위해 철탑의 가장 높은 곳에 설치된 220V용 항공 장애등의 금속제 외함은 제1종 접지공사를 해야 한다. 제1종 접지공사는 전기적 위험이 높은 장소에서 사용되며, 지하철, 전력선로, 발전소 등에서 사용된다. 이는 전기적 위험을 최소화하기 위해 지하에 있는 접지전극과 연결하여 전기적인 안전을 확보하기 위한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
