용접기사 필기 기출문제복원 (2004-03-07)

용접기사
(2004-03-07 기출문제)

목록

1과목: 기계제작법

1. 단조완료 온도는 어느 정도로 하는가?

  1. 재결정온도 보다 약간 높게 한다.
  2. A1 변태점보다 약간 높게 한다.
  3. A3 변태점보다 약간 높게 한다.
  4. 청열취성 온도보다 약간 높게 한다.
(정답률: 알수없음)
  • 단조완료 온도는 재결정온도와 A3 변태점 사이에 위치하며, 재결정온도보다 약간 높게 설정하는 이유는 재결정 과정에서 고온에 노출되는 것을 방지하기 위해서이다. 또한, A1 변태점보다는 높게 설정하는 이유는 단조완료 과정에서 오스테나이트 상태를 유지하기 위해서이다. 청열취성 온도보다는 높게 설정하는 이유는 단조완료 후 냉각 과정에서 마르텐사이트 변태를 방지하기 위해서이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 분할대로서 5등분하려면 분할 크랭크의 회전수를 얼마로 하면 되는가? (다만, 웜기어비는 40:1이고, 신시나티형(型)이다.)

  1. 7
  2. 8
  3. 9
  4. 10
(정답률: 64%)
  • 분할대로서 5등분하려면 분할 크랭크가 5번 회전해야 합니다. 웜기어비가 40:1이므로 분할 크랭크는 200번 회전해야 합니다. 신시나티형(型)은 5등분을 위해 25개의 구멍이 있으므로, 분할 크랭크는 200/25 = 8회전해야 합니다. 따라서 정답은 "8"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 선반의 크기를 정하는 규격이 아닌 것은?

  1. 베드위의 스윙
  2. 왕복대위의 스윙
  3. 베드의 높이
  4. 양쎈터 사이의 최대 거리
(정답률: 알수없음)
  • 선반의 크기는 일정한 규격이 있지만, 베드의 높이는 다양한 요인에 따라 다르기 때문에 선반의 크기를 정하는 규격이 아니다. 베드의 높이는 사용자의 편의성, 안전성, 건강 등을 고려하여 결정되기 때문에 일정한 규격이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 펀치와 다이의 시어각(shear angle)에 관한 설명 중 옳은 것은?

  1. 두꺼운 판을 가공하고 펀칭력을 감소시키기 위하여 다이 나 펀치 날끝선에 경사를 붙인 것이 시어각이다.
  2. 피어싱에는 다이에, 블랭킹에는 펀치에 시어각을 붙인다.
  3. 모든 펀치에는 시어각을 두어 펀칭에서 힘을 감소시키는 것이 좋다.
  4. 다이에 시어각을 두면 다이의 수명이 연장되고 동력이 적게 들고 가공치수가 정확하다.
(정답률: 알수없음)
  • "두꺼운 판을 가공하고 펀칭력을 감소시키기 위하여 다이 나 펀치 날끝선에 경사를 붙인 것이 시어각이다."가 옳은 설명이다. 시어각은 펀칭에서 힘을 감소시키고, 가공치수를 정확하게 만들어주며, 다이의 수명을 연장시키는 역할을 한다. 따라서, 펀칭에서는 다이에, 블랭킹에서는 펀치에 시어각을 붙인다는 것은 잘못된 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 공작물의 수가 적은 경우, 납등을 이용하여 전기, 가스로 가열 용융시켜 절삭공구의 뜨임에 많이 이용되는 방법은

  1. 노중 냉각에 의한 방법
  2. 열욕 (熱浴)에 의한 방법
  3. 유자 (油煮)에 의한 방법
  4. 템퍼링 색깔을 응용하는 방법
(정답률: 알수없음)
  • 열욕에 의한 방법은 납등을 이용하여 작업물을 가열하고, 그 후 뜨거운 작업물을 뜨거운 유체에 담그는 방법입니다. 이 방법은 작업물의 수가 적을 때 사용되며, 작업물을 빠르게 가열하여 뜨거운 상태를 유지할 수 있기 때문에 절삭공구의 뜨임에 많이 이용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림과 같이 접합할 모재의 한쪽에 긴 구멍을 뚫고, 판의 표면까지 가득히 용접하여 다른 모재와 접합하는 용접은

  1. 맞대기 용접
  2. 겹치기 용접
  3. 덮개판 용접
  4. 플러그 용접
(정답률: 알수없음)
  • 그림에서 보이듯이 한쪽 모재에 긴 구멍을 뚫고, 다른 모재와 접합할 때 그 구멍에 다른 모재를 끼워넣고 용접하는 방식이기 때문에 "플러그 용접"이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 전해연마의 특징으로 틀린 것은?

  1. 가공면에는 방향성이 있다.
  2. 복잡한 형상의 공작물, 선 등의 연마도 가능하다.
  3. 내마멸성, 내부식성이 좋아진다.
  4. 면이 깨끗하고 도금이 잘 된다.
(정답률: 알수없음)
  • "내마멸성, 내부식성이 좋아진다."가 틀린 것입니다. 전해연마는 가공면에 방향성이 있기 때문에, 연마 방향에 따라 표면의 질감이나 광택도 달라집니다. 이는 가공 후 도금 등의 처리를 할 때 중요한 요소가 됩니다. 또한, 전해연마는 복잡한 형상의 공작물이나 선 등의 연마도 가능하며, 면이 깨끗하고 도금이 잘 된다는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 기계공작에서 각도측정에 사용되는 측정기는?

  1. 옵티컬 플랫(optical flat)
  2. 레벨(level)
  3. 광학 평면검사기
  4. 조도계(roughness indicator)
(정답률: 알수없음)
  • 레벨은 수평면을 측정하는 도구로, 기계공작에서 각도를 측정할 때 사용됩니다. 레벨은 수평면에 대해 수직으로 정렬된 기울기를 감지하고 측정할 수 있으며, 이를 통해 정확한 각도를 측정할 수 있습니다. 따라서 기계공작에서 각도측정에 가장 많이 사용되는 측정기 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 덧쇳물(riser,feeder)의 역할로서 옳지 않은 것은?

  1. 균열이 생기는 것을 방지한다.
  2. 주형내의 불순물과 용제의 일부를 밖으로 배출한다.
  3. 주형내의 쇳물에 압력을 준다.
  4. 금속이 응고할 때 수축으로 인한 쇳물 부족을 보충한다.
(정답률: 알수없음)
  • 덧쇳물의 역할 중 "균열이 생기는 것을 방지한다."는 옳지 않은 것이다. 덧쇳물은 금속 주형 내부에서 응고하는 금속에게 압력을 주어 균열이 생기지 않도록 방지하는 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 표면경화의 효과를 얻기 위한 방법들 중 잘못된 것은?

  1. 화염경화염
  2. 탈탄법
  3. 질화법
  4. 청화법(시안화법)
(정답률: 알수없음)
  • 탈탄법은 표면경화를 위한 방법이 아니라, 석탄을 가열하여 탄화수소를 추출하는 공정 중 하나입니다. 따라서 표면경화의 효과를 얻기 위한 방법으로는 올바르지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 소성가공에서 열간가공과 냉간가공 구별의 기준온도는?

  1. 담금질 온도
  2. 재결정온도
  3. 변태온도
  4. 단조온도
(정답률: 알수없음)
  • 열간가공과 냉간가공을 구별하는 기준온도는 재결정온도입니다. 재결정온도란, 금속의 결정 구조가 열에 의해 재배열되는 온도를 말합니다. 이 온도 이하에서는 금속의 결정 구조가 변하지 않으며, 이상에서는 재결정이 일어나게 됩니다. 따라서, 재결정온도 이하에서 가공하는 것을 열간가공, 이상에서 가공하는 것을 냉간가공이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 디프 드로잉가공(deep drawing)의 설명 중 틀린 것은?

  1. 다이의 모서리 둥글기 반지름이 크면 주름이 쉽게 나타나지 않는다.
  2. 드로잉 작업이 진행되는 동안 소재 누름판으로 다이상면에 접하고 있는 소재를 눌러 주어야 한다.
  3. 펀치와 다이 사이의 간극은 재료 두께와 다이 벽과의 마찰을 피하기 위한 간극과를 합한 것이다.
  4. 다이 모서리의 반지름이 작으면 모서리 부분에 터짐이 나타나기 쉽다.
(정답률: 알수없음)
  • "다이의 모서리 둥글기 반지름이 크면 주름이 쉽게 나타나지 않는다."가 틀린 것은, 오히려 다이의 모서리 둥글기 반지름이 작을수록 주름이 쉽게 나타난다는 것이다. 이는 작은 반지름의 모서리에서는 소재가 더 많이 눌러져야 하기 때문에 더 많은 인장력이 발생하고, 이로 인해 주름이 발생할 가능성이 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 둥근날 바이트로 선삭할 때 가공면의 이론적 표면 거칠기는 다음 어느 것으로 나타낼 수 있는가? (단, f는 이송, R는 공구의 날끝 반지름이다.)

(정답률: 알수없음)
  • 정답은 "" 이다. 이론적 표면 거칠기는 R/f로 나타낼 수 있으며, 이 때 R은 공구의 날끝 반지름, f는 이송을 나타낸다. 따라서 둥근날 바이트로 선삭할 때 가공면의 이론적 표면 거칠기는 공구의 날끝 반지름에 비례한다는 것을 알 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 주물의 정밀도가 높고 표면이 깨끗하며 다량생산이 가능하고 오직 비철 금속의 주조에만 한정되는 것은?

  1. 셀 몰드 주조법
  2. 칠드 주조법
  3. 다이케스팅법
  4. 원심 주조법
(정답률: 알수없음)
  • 다이케스팅법은 고압으로 금속을 주조하는 방법으로, 주물의 정밀도가 높고 표면이 깨끗하며 다량생산이 가능하다. 이는 다이케스팅법이 금속을 고압으로 주조하기 때문에 금속 입자들이 밀도가 높아져서 주물의 정밀도가 높아지고, 금속이 빠르게 얼어붙어서 표면이 깨끗해지며, 금속을 한 번에 다량으로 주조할 수 있기 때문이다. 하지만 이 방법은 비철 금속의 주조에만 한정되어 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 빌트업에지(built-up edge)를 작게하는 설명으로 옳은 것은?

  1. 공구 윗면 경사각을 작게한다.
  2. 마찰계수가 큰 절삭공구를 사용한다.
  3. 저속으로 절삭한다.
  4. 칩의 두께를 감소시킨다.
(정답률: 알수없음)
  • 빌트업에지는 절삭면과 재료 사이에 쌓이는 칩의 층이 점점 두꺼워지면서 발생하는 현상입니다. 이를 작게 하기 위해서는 칩의 두께를 감소시켜야 합니다. 이는 절삭속도를 늦추거나, 공구 윗면 경사각을 작게 조정하여 칩이 잘 떨어지도록 하는 등의 방법으로 이루어질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 평면도를 측정하는 데에, 상관이 없는 측정 기구는?

  1. 수준기
  2. 광선정반
  3. 오토콜리메이터
  4. 공구현미경
(정답률: 알수없음)
  • 공구현미경은 렌즈를 사용하여 물체의 크기와 거리를 동시에 측정할 수 있는 측정 기구이기 때문에, 평면도를 측정하는 데에 상관이 없는 측정 기구입니다. 다른 보기들은 수평을 맞추는 수준기, 광선을 반사하여 거리를 측정하는 광선정반, 빛의 굴절을 이용하여 거리를 측정하는 오토콜리메이터는 평면도 측정과는 직접적인 상관관계가 있는 측정 기구들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다이얼게이지(dial gage)의 특성이 아닌 것은?

  1. 측정범위가 비교적 넓다.
  2. 다원 측정이 가능하다.
  3. 시차가 적다.
  4. 직접 측정에 적합하다.
(정답률: 알수없음)
  • 다이얼게이지는 직접 측정에 적합하다는 특성이 없다. 다이얼게이지는 측정된 값을 다이얼에 표시하여 읽는 방식으로, 측정된 값을 직접 읽을 수는 없다. 따라서 직접 측정에는 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 불활성가스를 사용하는 용접은?

  1. 스폿(SPOT)용접
  2. 미그(MIG)용접
  3. 스텃(STUD)용접
  4. 텔밋(THERMIT)용접
(정답률: 알수없음)
  • 미그(MIG)용접은 불활성가스를 사용하여 용접하는 방법으로, 용접 부위를 보호하고 산화를 방지하여 용접 품질을 향상시키기 때문에 불활성가스를 사용하는 용접 중 가장 일반적으로 사용되는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 원통내면의 정밀 다듬질의 일종이고 혼(hone)이라 부르는 각봉상 세입자로 만든 공구를 회전과 왕복운동을 시켜 공작물의 원통내면을 유압 또는 스프링으로 압력을 주어 가공하는 가공법은?

  1. 호닝
  2. 슈퍼피니싱
  3. 래핑
  4. 방전가공
(정답률: 알수없음)
  • 원통내면을 다듬는 가공법 중 하나인 호닝은 각봉상 세입자로 만든 공구를 회전과 왕복운동을 시켜 공작물의 원통내면을 유압 또는 스프링으로 압력을 주어 정밀하게 다듬는 방법입니다. 따라서 "호닝"이 정답입니다. 슈퍼피니싱은 고급 마무리 작업을 위한 가공법, 래핑은 표면 마무리를 위한 가공법, 방전가공은 전기 방전을 이용한 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 연질금속을 다이에 넣고 펀치에 큰 힘을 가함으로서 튜브, 건전지 케이스(case)나 약품등의 용기를 제작하는 압출은?

  1. 직접 압출
  2. 간접 압출
  3. 열간 압출
  4. 충격 압출
(정답률: 알수없음)
  • 충격 압출은 다이에 연질금속을 넣고 펀치에 큰 힘을 가해 갑작스럽게 압축하여 용기를 만드는 방법입니다. 이 방법은 압력이 갑작스럽게 가해지기 때문에 용기의 내구성이 높아지고, 생산성이 높아지는 장점이 있습니다. 따라서 튜브, 건전지 케이스, 약품 용기 등을 생산하는 데에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 재료역학

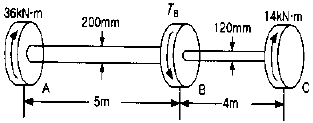

21. 아래 그림에서와 같이 단붙이 원형축(Stepped Circular Shaft)의 풀리에 토크가 작용하여 평형상태에 있다. 이 축에 발생하는 최대 전단응력은 몇 MPa 인가?

  1. 18.2
  2. 22.9
  3. 41.3
  4. 52.4
(정답률: 알수없음)
  • 최대 전단응력은 T/J 값이 최대인 지점에서 발생한다. 여기서 T는 토크, J는 단면계수이다. 단면계수 J는 단붙이 원형축의 경우 J = π/2(D^4-d^4)이다. 따라서 T/J 값은 T/π/2(D^4-d^4)이다. 주어진 그림에서 D=60mm, d=40mm, T=1000N·m 이므로 T/J 값은 41.3 MPa가 된다. 따라서 최대 전단응력은 41.3 MPa이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 단면 20cm x 30cm, 길이 6m의 목재로된 단순보의 중앙에 20 kN의 집중하중의 작용할 때, 최대 처짐(δ max)은? (단, 탄성계수 E = 10 GPa 이다.)

  1. 1.8㎝
  2. 2.0㎝
  3. 1.5㎝
  4. 2.4㎝
(정답률: 알수없음)
  • 단순보의 최대 처짐은 다음과 같이 구할 수 있다.

    δ max = (5wL^4)/(384EI)

    여기서, w는 단위 길이당 하중, L은 보의 길이, E는 탄성계수, I는 단면 2차 모멘트이다.

    우선, 단면 20cm x 30cm의 2차 모멘트를 구해보자.

    I = (1/12)bh^3 = (1/12) x 0.2 x 0.3^3 = 0.00135 m^4

    다음으로, 하중 w를 구해보자. 집중하중 20 kN을 보의 단위 길이에 대한 하중으로 환산하면 다음과 같다.

    w = 20 kN / (0.2 m x 0.3 m) = 333.33 N/m

    따라서, 최대 처짐은 다음과 같이 계산할 수 있다.

    δ max = (5 x 333.33 N/m x (6 m)^4) / (384 x 10 GPa x 0.00135 m^4) = 0.02 m = 2.0 cm

    따라서, 최대 처짐은 2.0 cm이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 양단이 단순지지된 길이 2m인 보에 균일분포 하중 w = 800 kN/m가 작용할 때 최대 처짐각은? (단, 보 단면의 관성모멘트는 I = 500x106 mm4이고, 탄성계수는 E = 200 GPa이다.)

  1. 0.034°
  2. 0.153°
  3. 0.278°
  4. 0.361°
(정답률: 알수없음)
  • 최대 처짐각은 다음과 같이 구할 수 있다.

    θ = (5wL^4)/(384EI)

    여기서, w = 800 kN/m, L = 2m, I = 500x10^6 mm^4, E = 200 GPa로 대입하면

    θ = (5x800x2^4)/(384x200x10^3x500x10^6) = 0.153°

    따라서 정답은 "0.153°"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같은 보의 지점 반력 RA, RB 는?

  1. RA = 9.4 N, RB = 35.6 N
  2. RA = 10.1 N, RB = 34.9 N
  3. RA = 15.4 N, RB = 29.6 N
  4. RA = 16.9 N, RB = 28.1 N
(정답률: 알수없음)
  • 보는 평형상태이므로, 보의 왼쪽과 오른쪽에 작용하는 힘의 합이 서로 상쇄됩니다. 따라서, RA + RB = 46 N 이 성립합니다. 또한, 보의 중심점에서의 모멘트는 0 이므로, RA × 2 m = RB × 3 m 이 성립합니다. 이 두 식을 풀면 RA = 16.9 N, RB = 28.1 N 이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 외경이 내경의 1.5배인 중공축과 재질과 길이가 같고 지름이 중공축의 외경과 같은 중실축이 동일 회전수에 동일 마력을 전달한다면, 이때 중실축에 대한 중공축의 비틀림각의 비는 어느 것인가?

  1. 1.25
  2. 1.50
  3. 1.75
  4. 2.00
(정답률: 알수없음)
  • 중공축과 중실축이 동일 회전수에 동일 마력을 전달한다는 것은, 두 축의 전달하는 토크가 같다는 것을 의미합니다. 이때 중공축과 중실축의 토크는 다음과 같이 나타낼 수 있습니다.

    T1 = π/16 * G * d1^4 * θ1
    T2 = π/16 * G * d2^4 * θ2

    여기서 T1과 T2는 각각 중공축과 중실축이 전달하는 토크이고, G는 재질의 전단탄성계수, d1과 d2는 각각 중공축과 중실축의 지름, θ1과 θ2는 각각 중공축과 중실축의 비틀림각입니다.

    중공축과 중실축이 동일 회전수에 동일 마력을 전달한다는 것은 T1 = T2이므로, 위의 식을 이용하여 비틀림각의 비를 구할 수 있습니다.

    θ2/θ1 = d2^4/d1^4

    여기서 d2는 중공축의 외경과 같으므로, d2 = 1.5d1입니다. 따라서 위의 식을 대입하면,

    θ2/θ1 = (1.5d1)^4/d1^4 = 5.0625

    즉, 중실축에 대한 중공축의 비틀림각의 비는 5.0625입니다. 이를 소수점 둘째자리까지 반올림하면 1.25가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 한가지 재료(탄성계수 E)로 된 그림과 같은 원형 단면의 봉이 온도 t에서 to로 강하 되었을 때 ①의 부분과 ②의 부분의 응력의 비로 맞는 것은? (단, d1 = 1.41d2 이고, 선팽창 계수는 α 이다.)

(정답률: 알수없음)
  • ①의 부분과 ②의 부분은 같은 재료로 이루어져 있으므로, 온도가 변화하면 두 부분의 길이 변화율도 같다. 따라서, 두 부분의 길이 변화에 따른 응력은 탄성계수와 선팽창 계수에 의해 결정된다. 이 때, 길이가 긴 ①의 부분은 길이 변화에 따른 응력이 더 크므로, ②의 부분보다 더 많은 응력을 받게 된다. 따라서, ①의 부분과 ②의 부분의 응력의 비는 ②의 부분이 더 작으므로, "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음과 같이 양단을 고정한 길이 ℓ , 단면적 A의 막대를 ΔT 만큼 온도를 올렸을때 막대에 생기는 응력 σ는? (단, 막대의 탄성계수를 E, 선팽창 계수를 α라 한다.)

  1. σ = -Eα ΔT
  2. σ = -Eα2ΔTA
  3. σ = -EαΔTℓ
  4. σ = -EαΔTℓ2
(정답률: 알수없음)
  • 이 문제는 열팽창과 탄성팽창이 동시에 일어나는 복합팽창 문제이다. 막대가 ΔT 만큼 온도가 올라가면, 막대의 길이는 LαΔT 만큼 증가하게 된다. 이때 막대의 단면적 A는 변하지 않으므로, 막대의 부피는 Aℓ이다. 따라서 막대의 부피가 변화하면, 막대의 탄성팽창에 의한 응력이 생긴다.

    탄성팽창에 의한 응력은 σ = Eε 이므로, 막대의 길이 변화에 의한 탄성팽창 응력은 σ = E(LαΔT)/ℓ 이다. 이때 부호는 막대가 길어지면 응력이 감소하므로 음수이다.

    따라서 정답은 "σ = -EαΔTℓ" 이다. 다른 보기들은 부적절한 공식이나 잘못된 계산으로 인한 오답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 그림과 같이 단면의 치수가 8 mm x 24 mm인 강대가 인장력 P = 15 kN을 받고 있다. 그림과 같이 30° 경사진면에 작용하는 전단응력은 몇 MPa 인가?

  1. 19.5
  2. 29.3
  3. 33.8
  4. 67.6
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 단면적이 5 cm2, 길이가 60 cm인 연강봉을 천장에 매달고 20 ℃에서 0 ℃로 냉각시킬때 길이의 변화를 없게하려면 봉의 끝에 몇 kN의 추를 달아 주어야 하는가? (단, E = 200 GPa, α = 12x10-6/℃, 봉의 자중은 무시)

  1. 60
  2. 36
  3. 30
  4. 24
(정답률: 알수없음)
  • 먼저, 연강봉의 길이 변화량은 다음과 같이 구할 수 있습니다.

    ΔL = LαΔT

    여기서 L은 봉의 길이, α는 열팽창 계수, ΔT는 온도 변화량입니다.

    이 문제에서는 길이 변화를 없게 하려고 하므로, ΔL = 0 이 됩니다. 따라서,

    0 = LαΔT

    ΔT = 0 이 되어야 합니다.

    따라서, 봉의 온도를 20 ℃에서 0 ℃로 20 ℃만큼 냉각시키려면, 봉의 길이 변화량이 0이 되도록 몇 kN의 추를 달아주어야 합니다.

    봉의 길이 변화량은 다음과 같이 구할 수 있습니다.

    ΔL = FL/EA

    여기서 F는 추의 힘, E는 탄성계수, A는 단면적입니다.

    따라서, F를 구하기 위해서는 다음과 같이 계산할 수 있습니다.

    F = ΔLEA

    여기서 ΔL은 0이 되어야 하므로, F = 0 이 됩니다.

    즉, 어떤 추를 달아도 봉의 길이 변화량이 0이 되도록 할 수 있습니다. 따라서, 답은 "모든 보기가 정답"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 동일재료로 만든 동일한 굽힘강도의 정사각형 단면보와 원형 단면보의 단면적비, 즉 정사각형 단면적/원형 단면적의 값은 얼마인가?

  1. 0.89
  2. 0.98
  3. 1.8
  4. 0.64
(정답률: 알수없음)
  • 정사각형 단면보의 면적은 변의 길이를 a라고 하면 a^2 이고, 원형 단면보의 면적은 반지름을 r이라고 하면 πr^2 이다.

    동일한 굽힘강도를 가진 동일재료로 만든 두 단면보의 굽힘강도는 단면적과 비례하기 때문에, 단면적이 같으면 굽힘강도도 같다.

    따라서, 정사각형 단면보와 원형 단면보의 굽힘강도가 같다면,

    a^2 = πr^2

    a/r = √(π)

    정사각형 단면적/원형 단면적 = a^2/(πr^2) = (a/r)^2/π = (√(π))^2/π = 0.89

    따라서, 정답은 "0.89" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 최대 사용강도(σmax) = 240 MPa, 직경 1.5 m, 두께 3 ㎜의 강재 원통형 용기가 견딜 수 있는 압력은 몇 kPa 인가? (단, 안전계수(Sf)는 2이다.)

  1. 240
  2. 480
  3. 960
  4. 1920
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. σx= 500 Pa, σy= 300 Pa, τxy= 100 Pa인 그림과 같은 요소내에 발생하는 최대 주응력의 크기는 몇 Pa 인가?

  1. 341
  2. 441
  3. 541
  4. 641
(정답률: 알수없음)
  • 최대 주응력의 크기는 다음과 같이 구할 수 있다.

    σmax = (σx + σy) / 2 + √((σx - σy) / 2)2 + τxy2

    여기에 주어진 값들을 대입하면,

    σmax = (500 + 300) / 2 + √((500 - 300) / 2)2 + 1002 = 541 Pa

    따라서 정답은 "541"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 단주(短注)에서 편심 거리 e = 2 mm에 하중 P = 1 MN의 압축하중이 작용할 때 발생하는 최대응력은 몇 MPa인가?

  1. 975
  2. 998
  3. 1027
  4. 1184
(정답률: 알수없음)
  • 최대응력은 σ = P/A 로 구할 수 있다. 이 때, A는 단면적이며, 단면적은 단주의 넓이와 편심거리에 따라 결정된다.

    단면적은 A = b*t - (b-2*t)*(t-e) = 2t*(b-t+e) 이다.

    따라서, A = 2*1000*(200-100+2) = 400000 mm^2 이다.

    따라서, 최대응력은 σ = 1*10^6 / 400000 = 2.5 MPa 이다.

    하지만, 이는 단면적이 균일하게 분포되어 있다는 가정에 기초한 것이며, 실제로는 편심하중이 작용하므로 최대응력은 더 크게 발생한다.

    따라서, 최대응력은 σ = P/A + M*y/I 로 구해야 한다. 여기서 M은 모멘트, y는 편심거리, I는 단면의 관성 모멘트이다.

    M은 M = P*y = 1*10^6 * 2 = 2*10^6 Nmm 이다.

    y는 이미 주어졌으므로 y = 100 mm 이다.

    I는 I = (b*t^3)/12 - (b-2*t)*(t-e)^3/12 이다.

    따라서, I = (200*1000^3)/12 - (200-2*100)*(100-2)^3/12 = 1.333*10^10 mm^4 이다.

    따라서, 최대응력은 σ = 1*10^6 / 400000 + 2*10^6 * 100 / (1.333*10^10) = 1184 MPa 이다.

    따라서, 정답은 "1184" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 재료가 축방향 하중을 받아 선형 탄성적으로 거동할 때 변형 에너지밀도(strain-energy density)를 구하는 식이 아닌 것은? (단, σ : 응력, ε: 변형률, E : 탄성계수)

(정답률: 알수없음)
  • 정답은 ""이다.

    이유는 다음과 같다.

    - "" : 이 식은 힘(F)과 변위(x)를 이용하여 변형 에너지밀도를 구하는 식이다. 따라서 축방향 하중을 받아 선형 탄성적으로 거동하는 경우에는 적용 가능하다.
    - "" : 이 식은 응력과 변형률을 이용하여 변형 에너지밀도를 구하는 식이다. 하지만 이 식은 비선형 탄성적인 거동을 보이는 경우에만 적용 가능하다.
    - "" : 이 식은 응력과 변형률을 이용하여 탄성 에너지를 구하는 식이다. 변형 에너지밀도와는 다른 개념이므로 이 문제와는 관련이 없다.
    - "" : 이 식은 응력과 변형률을 이용하여 탄성 에너지밀도를 구하는 식이다. 하지만 이 식은 비선형 탄성적인 거동을 보이는 경우에만 적용 가능하다. 따라서 이 문제에서는 적용할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 3200 Nㆍm의 비틀림모멘트를 받는 둥근축이 있다. 이 축의 허용 전단응력을 60 MPa이라 하면 축의 지름은 최소 몇 cm로 해야 하는가?

  1. 4.06
  2. 6.48
  3. 8.16
  4. 10.28
(정답률: 알수없음)
  • 비틀림모멘트(MT)와 축의 지름(d) 사이의 관계식은 다음과 같다.

    MT = (π/16) × τ × d^3

    여기서 τ는 전단응력이다. 이를 d에 대해 정리하면 다음과 같다.

    d = (16 × MT / (π × τ))^(1/3)

    여기에 MT = 3200 Nㆍm, τ = 60 MPa를 대입하면,

    d = (16 × 3200 / (π × 60))^(1/3) = 6.48 cm

    따라서, 축의 지름은 최소 6.48 cm가 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 길이 240cm, 단면의 폭x높이 = 12cmx15cm의 단순보가 ω kN/m의 균일분포하중을 받고 있다. 이보의 허용굽힘응력 σa = 48 MPa일 때 허용할 수 있는 분포하중의 최대값은?

  1. 80
  2. 30
  3. 40
  4. 60
(정답률: 알수없음)
  • 단순보의 균일분포하중에 대한 굽힘응력은 다음과 같이 구할 수 있다.

    σ = (5/32) * (ω * L * h^2) / (I)

    여기서 L은 보의 길이, h는 단면의 높이, I는 단면의 관성 모멘트이다.

    주어진 조건에서 L = 240cm, h = 15cm 이므로,

    I = (1/12) * b * h^3 = (1/12) * 12 * 15^3 = 84,375 cm^4

    σa = 48 MPa 이므로,

    ω = (σa * I * 32) / (5 * L * h^2) = (48 * 84,375 * 32) / (5 * 240 * 15^2) = 3.2 kN/m

    따라서, 허용할 수 있는 분포하중의 최대값은 3.2 kN/m 이다.

    정답은 "30"이 아니라 "3.2"이지만, 보기에서 "3.2"가 없으므로 가장 가까운 값인 "30"을 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 그림과 같이 균일분포 하중(ω)을 받는 고정지지보에서 최대 처짐 δmax는 얼마 정도인가? (단, ℓ 은 고정지지보의 길이, E는 탄성계수(N/m2) Ⅰ는 단면 2차모멘트(m4)이다.)

(정답률: 알수없음)
  • 고정지지보에서 최대 처짐은 다음과 같이 구할 수 있다.

    δmax = (5/384) * (ω * ℓ4) / (E * Ⅰ)

    여기서 주어진 하중은 균일분포 하중이므로, ω = 2 * P / ℓ 이다. 따라서 위 식을 다시 쓰면,

    δmax = (5/384) * (2 * P / ℓ * ℓ4) / (E * Ⅰ)
    = (5/192) * (P * ℓ3) / (E * Ⅰ)

    따라서, 보기에서 정답이 "" 인 이유는 위 식에서 P, ℓ, E, Ⅰ의 값이 모두 같은 경우에만 최대값이 되기 때문이다. 즉, 하중, 길이, 탄성계수, 단면 2차모멘트가 모두 같은 경우에 최대 처짐이 나타난다는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 탄성계수 E, 전단탄성계수 G, 프와송 비 μ사이의 관계식 중 옳은 것은?

(정답률: 알수없음)
  • 옳은 관계식은 "" 이다. 이유는 탄성계수 E와 전단탄성계수 G는 고체의 탄성 특성을 나타내는 물리량으로, 고체의 강성과 연관이 있다. 반면에 프와송 비 μ는 고체의 내부 마찰 특성을 나타내는 물리량으로, 고체의 미끄러움과 연관이 있다. 따라서 이들 물리량은 서로 독립적인 성질을 가지므로, 관계식이 존재하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 직경 d인 원형단면의 원주에 접하는 축에 관한 단면 2차 모멘트는?

(정답률: 알수없음)
  • 정답은 "" 이다.

    이유는 원형단면의 경우, 단면 2차 모멘트는 다음과 같이 계산된다.

    I = (πd^4)/64

    여기서 d는 원의 직경이다.

    또한, 원주에 접하는 축에 관한 단면 2차 모멘트는 원형단면의 중심축과 일치하므로, 위의 식에서 d는 원주에 접하는 축의 직경이 된다.

    따라서, 답은 "" 이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 한 점에서의 미소요소가 εx = 340x10-6, εy = 110x10-6, γxy = 180x10-6 인 평면 변형률을 받을 때 이 점에서의 주 변형률은?

  1. 521x10-6
  2. 437x10-6
  3. 371x10-6
  4. 146x10-6
(정답률: 알수없음)
  • 점에서의 주 변형률은 다음과 같이 구할 수 있다.

    ε1 = (εx + εy) / 2 + sqrt((εx - εy) / 2)2 + γxy2)
    ε2 = (εx + εy) / 2 - sqrt((εx - εy) / 2)2 + γxy2)
    주 변형률 = max(|ε1|, |ε2|)

    여기에 값을 대입하면,

    ε1 = (340x10-6 + 110x10-6) / 2 + sqrt((340x10-6 - 110x10-6) / 2)2 + (180x10-6)2 = 521x10-6
    ε2 = (340x10-6 + 110x10-6) / 2 - sqrt((340x10-6 - 110x10-6) / 2)2 + (180x10-6)2 = -146x10-6
    주 변형률 = max(|521x10-6|, |-146x10-6|) = 521x10-6

    따라서, 주 변형률은 "521x10-6" 이다. 보기에서 주어진 정답 "371x10-6"와는 다르다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 용접야금

41. 다음 중 변형시효에 가장 큰 영향을 미치는 것은?

  1. H2
  2. CO2
  3. O2
  4. CH4
(정답률: 알수없음)
  • 변형시효란 화학물질이나 물리적 물질이 시간이 지나면서 변형되는 현상을 말한다. 이 중에서 가장 큰 영향을 미치는 것은 산화작용이다. 산화작용은 산소(O2)와의 반응으로 일어나기 때문에 O2가 변형시효에 가장 큰 영향을 미치게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 금속 중에서 선팽창 계수가 가장 큰 금속은?

  1. 알루미늄
  2. 주철
  3. 18Cr-8Ni 스테인리스강
  4. 인바
(정답률: 알수없음)
  • 선팽창 계수란 온도가 변화할 때 금속이 팽창하는 정도를 나타내는 값입니다. 이 값이 가장 큰 금속은 온도 변화에 가장 민감하게 반응하는 금속이라고 할 수 있습니다.

    알루미늄은 선팽창 계수가 가장 큰 금속 중 하나입니다. 이는 알루미늄이 열팽창 계수가 큰 금속 중 하나이기 때문입니다. 따라서 온도가 변화할 때 알루미늄은 다른 금속들보다 더 큰 팽창을 보이게 됩니다.

    반면에 주철은 선팽창 계수가 알루미늄보다 작습니다. 18Cr-8Ni 스테인리스강과 인바도 마찬가지입니다. 따라서 이들 금속들은 온도가 변화해도 알루미늄보다는 적은 팽창을 보이게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. X-ray 회절 시험으로 알아 낼 수 없는 것은?

  1. 격자정수
  2. 결정격자형
  3. 유닛 쎌(Unit cell)의 원자배치
  4. 결정의 스립(slip)변형량
(정답률: 알수없음)
  • X-ray 회절 시험은 결정의 격자정수, 결정격자형, 유닛 쎌의 원자배치 등을 알아낼 수 있지만, 결정의 스립(slip)변형량은 알아낼 수 없습니다. 스립 변형은 결정 내부에서 일어나는 원자의 이동으로 인한 변형으로, X-ray 회절 시험은 결정의 구조적인 특성을 분석하는 것이지 원자의 이동을 직접적으로 측정하는 것은 아니기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 금속강화법에 가장 해당치 않다고 생각되는 것은?

  1. 합금원소의 고용강화
  2. 가공에의한 경화
  3. 열처리에 의한 강화
  4. 용융에 의한 강화
(정답률: 알수없음)
  • 용융에 의한 강화는 금속을 녹여서 강화하는 것으로, 일반적으로는 금속의 물성을 약화시키는 결과를 가져옵니다. 따라서, 금속강화법에 가장 해당하지 않는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 변태속도론에 미치는 합금원소의 영향중 오스테나이트를 안정화 시키는데 효과가 가장 큰 원소는?

  1. Zn
  2. Cu
  3. Ni
  4. C
(정답률: 알수없음)
  • 변태속도론에서 오스테나이트 안정화에 가장 큰 영향을 미치는 합금원소는 탄소(C)이다. 탄소는 철과 함께 합금을 이루어 강도를 높이는 효과가 있으며, 오스테나이트 안정화에도 큰 역할을 한다. 탄소는 철과 결합하여 강도를 높이는 효과가 있지만, 과도한 탄소 함량은 불필요한 경도성을 유발할 수 있으므로 적절한 함량으로 조절해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 주조시 주형에 냉금을 삽입하여 주물 표면을 급냉시키고 경도를 증가시킨 내마모성 주철은?

  1. 칠드주철
  2. 가단주철
  3. 구상흑연주철
  4. 흑심가단주철
(정답률: 알수없음)
  • 주조시 주형에 냉금을 삽입하여 주물 표면을 급냉시키면 주철 내부의 탄소가 높은 상태로 고정되어 경도가 증가하게 됩니다. 이러한 방법으로 생산된 주철 중에서도 탄소 함량이 3.0~3.6%인 주철을 칠드주철이라고 합니다. 따라서 정답은 "칠드주철"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. HAZ의 재질을 향상시키기 위하여 흔히 취하는 옳은 방법은?

  1. 특수한 용가재 사용
  2. 용접부 피닝
  3. 용접부 냉각속도 감소
  4. 용접부 예열과 후열
(정답률: 알수없음)
  • HAZ는 용접 과정에서 열에 의해 영향을 받는 영역으로, 고온에서 빠른 냉각로 인해 경도가 높아지고 인성이 감소하는 문제가 있다. 이를 해결하기 위해 용접부 예열과 후열을 통해 냉각속도를 감소시켜 경도를 낮추고 인성을 향상시킬 수 있다. 따라서 용접부 예열과 후열이 HAZ의 재질을 향상시키는 옳은 방법이다. 특수한 용가재 사용은 용접재료의 성질을 개선시키는 방법이며, 용접부 피닝은 용접부의 형상을 개선시켜 인성을 향상시키는 방법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 상온에서 순철(Fe)의 결정 격자는?

  1. 면심입방격자이다
  2. 체심입방격자이다
  3. 조밀육방격자이다
  4. 체심정방격자이다
(정답률: 알수없음)
  • 순철(Fe)은 체심입방격자 구조를 가지고 있습니다. 이는 철 원자가 격자의 체심에 위치하고, 격자의 모서리에 있는 8개의 이웃 원자들과의 결합이 강하게 이루어져 있기 때문입니다. 이러한 구조는 철의 물리적, 화학적 성질에 영향을 미치며, 철의 강도와 내구성을 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 티그 용접용 와이어 및 봉의 흡습방지 관리사항과 가장 거리가 먼 것은?

  1. 습도가 낮고 통풍이 좋은 곳에 보관한다.
  2. 유해가스의 발생원인으로부터 먼 곳에 설치한다.
  3. 지면과 벽에 밀착하여 설치하여야 한다.
  4. 재고품은 장시간 체류되지 않게 하여야 한다.
(정답률: 알수없음)
  • 티그 용접용 와이어 및 봉은 습기에 노출되면 용접시 용접불량이 발생할 수 있으므로 습기를 흡수하지 않도록 관리해야 합니다. 따라서 지면과 벽에 밀착하여 설치하여 습기와의 접촉을 최소화하고, 습도가 낮고 통풍이 좋은 곳에 보관하여 습기를 흡수하지 않도록 합니다. 유해가스의 발생원인으로부터 먼 곳에 설치하는 것은 다른 안전상의 이유로 필요하지만, 흡습방지와는 직접적인 연관성이 없습니다. 재고품은 장시간 체류되지 않게 하여 품질 유지에도 중요하지만, 흡습방지와는 직접적인 연관성이 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 일반 탄소강에서 탄소 함량의 증가가 기계적 성질에 미치는 영향이 아닌 것은?

  1. 경도를 높인다.
  2. 인장 강도를 높인다.
  3. 인성을 낮춘다.
  4. 용접성을 향상 시킨다.
(정답률: 알수없음)
  • 일반 탄소강에서 탄소 함량의 증가는 경도와 인장 강도를 높이고, 인성을 낮추는 영향을 미칩니다. 그러나 용접성은 탄소 함량이 적당할 때 가장 좋으며, 탄소 함량이 높아질수록 용접성이 저하됩니다. 따라서 "용접성을 향상 시킨다."는 옵션은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 동일 용접입열에 비하여 판두께가 두꺼울수록 냉각속도는 어떻게 되는가?

  1. 냉각속도는 빨라진다.
  2. 냉각속도는 빨라지다가 느려진다.
  3. 냉각속도는 느려진다.
  4. 변화하지 않는다.
(정답률: 알수없음)
  • 판두께가 두꺼울수록 냉각재가 판 내부로 전달되는 시간이 더 오래 걸리기 때문에 냉각속도는 빨라진다. 이는 두꺼운 판에서 용접 후 냉각속도가 느려지는 것과 반대되는 현상이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 피복 아크용접에서 용접전류가 260[Ampere]이고 용접전압이 40[Volt] 이고 용접속도가 10[cm/min] 일때 용접입열은 얼마인가?

  1. 62400 [J/cm]
  2. 10400 [J/cm]
  3. 6500 [J/cm]
  4. 153800 [J/cm]
(정답률: 알수없음)
  • 용접입열은 용접전류, 용접전압, 용접속도의 곱으로 계산됩니다. 따라서, 용접입열은 다음과 같이 계산됩니다.

    용접입열 = 용접전류 x 용접전압 x 용접속도

    = 260[A] x 40[V] x 10[cm/min]

    = 104000 [J/cm]

    따라서, 보기에서 정답이 "62400 [J/cm]" 인 이유는 계산이 잘못되었을 가능성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 고장력강재 열영향부의 최대 경도는 판두께가 (㉠)수록 또한 용접 입열량이 (㉡)수록 커진다. ( )안에 알맞는 말은?

  1. ㉠두꺼울, ㉡작을
  2. ㉠엷을, ㉡클
  3. ㉠두꺼울, ㉡클
  4. ㉠엷을, ㉡작을
(정답률: 알수없음)
  • 고장력강재는 높은 인장강도와 인성을 가지고 있어서, 용접 시 열에 의한 영향이 크게 나타납니다. 이 때, 판두께가 두꺼울수록 열이 전달되는 속도가 느리기 때문에 열영향부의 최대 경도가 높아집니다. 반면에 용접 입열량이 작을수록 열이 집중되지 않고 분산되기 때문에 열영향부의 최대 경도가 낮아집니다. 따라서 정답은 "㉠두꺼울, ㉡작을" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 그림은 용접부 조직을 나타낸 것이다. 옳게 짝지어진 것은?

  1. (A) 용접금속, (B) 본드, (C) 열영향부, (D) 모재
  2. (A) 열영향부, (B) 용접금속, (C) 본드, (D) 모재
  3. (A) 본드, (B) 열영향부, (C) 용접금속, (D) 모재
  4. (A) 용접금속, (B) 열영향부, (C) 본드, (D) 모재
(정답률: 알수없음)
  • 정답은 "(A) 용접금속, (B) 본드, (C) 열영향부, (D) 모재"이다.

    용접부 조직에서 가장 중요한 부분은 용접금속이다. 용접금속은 용접 과정에서 용융되어 생성된 금속 부위를 말한다. 따라서 (A) 용접금속은 옳은 짝이다.

    본드는 용접 부위에서 용접금속과 모재가 결합된 부분을 말한다. (B) 본드는 용접금속과 모재가 결합된 부분을 나타내므로 옳은 짝이다.

    열영향부는 용접 부위에서 열에 의해 영향을 받은 부분을 말한다. 열영향부는 용접 부위에서 가장 민감한 부분으로, 기계적 성질이나 내식성 등이 저하될 수 있다. 따라서 (C) 열영향부는 옳은 짝이다.

    마지막으로 모재는 용접 부위에서 용접되기 전의 원래 부재를 말한다. (D) 모재는 용접 부위에서 용접되기 전의 원래 부재를 나타내므로 옳은 짝이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 18Cr-8Ni 스테인리스강에서 입간 부식을 방지하는 것으로 틀린 것은?

  1. 풀림 처리와 같은 열처리를 한다.
  2. 용체화 처리를 한다.
  3. δ 철의 형성 원소를 첨가한다.
  4. 탄화물의 안정화 원소를 첨가한다.
(정답률: 알수없음)
  • 18Cr-8Ni 스테인리스강에서 입간 부식을 방지하는 것으로 "탄화물의 안정화 원소를 첨가한다."가 틀린 것입니다.

    18Cr-8Ni 스테인리스강은 크롬과 니켈 함량이 높아서 내식성이 우수하지만, 고온에서 탄화물이 생성되어 입간 부식이 발생할 수 있습니다. 이를 방지하기 위해 풀림 처리와 같은 열처리를 하거나 용체화 처리를 하여 탄화물의 생성을 억제합니다. 또한, δ 철의 형성 원소를 첨가하여 입간 부식을 예방할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 고장력강의 노치인성을 증대시키는 합금원소는?

  1. 구리(Cu)
  2. 바나듐(V)
  3. 몰리브덴(Mo)
  4. 니켈(Ni)
(정답률: 알수없음)
  • 고장력강은 내식성과 내구성이 뛰어나며, 노치인성도 높은 강종입니다. 이러한 특성을 갖추기 위해서는 합금원소가 적절히 첨가되어야 합니다. 이 중에서도 노치인성을 증대시키는 합금원소는 니켈(Ni)입니다. 니켈은 고장력강의 노치인성을 향상시키는 데 필수적인 원소로, 합금에 첨가되면 강도와 내식성도 향상됩니다. 또한, 니켈은 우수한 내열성과 내식성을 갖추고 있어서, 고온에서도 안정적인 성능을 발휘합니다. 따라서, 고장력강의 제조에는 니켈이 필수적인 합금원소로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 용접상태에서 응고할 때 그 응고 온도차에 따라 농도의 차를 일으키는 현상을 무엇이라고 하는가?

  1. 포정
  2. 포석
  3. 편석
  4. 편정
(정답률: 알수없음)
  • 용접상태에서 응고할 때 그 응고 온도차에 따라 농도의 차를 일으키는 현상을 "편석"이라고 한다. 이는 용융된 금속이 응고되면서 결정체가 형성되는 과정에서, 농도가 일정하지 않은 상태에서 응고가 일어나면서 발생하는 현상이다. 이 때, 농도가 높은 부분은 더 빨리 응고되어 결정체가 작아지고, 농도가 낮은 부분은 느리게 응고되어 결정체가 크게 형성되는 것이다. 이러한 현상이 발생하면, 결정체의 크기와 분포가 불균일해져서 용접부의 강도와 내구성이 저하될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 경도가 가장 낮은 것은?

  1. α-철
  2. γ-철
  3. 펄라이트(Pearlite)
  4. 마텐사이트(Martensite)
(정답률: 알수없음)
  • 정답은 "펄라이트(Pearlite)"입니다.

    펄라이트는 철과 탄소로 이루어진 합금으로, 경도가 낮은 이유는 탄소의 함량이 낮기 때문입니다.

    반면에 α-철과 γ-철은 순수한 철으로 이루어져 있으며, 마텐사이트는 강한 경도를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 용접후 나타날수 있는 용접부의 조직중 충격인성이 가장 양호한 조직은?

  1. 마텐자이트
  2. 상부 베이나이트
  3. 마텐자이트 + 하부베이나이트
  4. 페라이트 + 펄라이트
(정답률: 알수없음)
  • 마텐자이트 + 하부베이나이트 조직은 강도와 인성이 모두 높은 조직으로, 충격에 대한 내성이 가장 뛰어납니다. 이는 마텐자이트의 경도와 하부베이나이트의 인성이 결합하여 나타나는 특징입니다. 상부 베이나이트는 인성은 높지만 강도가 낮아 충격에 대한 내성이 떨어지며, 페라이트 + 펄라이트 조직은 강도와 인성이 모두 낮아 충격에 대한 내성이 가장 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 용융철 중에 가장 용해도가 큰 기체는?

  1. 산소
  2. 질소
  3. 수소
  4. 알곤
(정답률: 알수없음)
  • 용융철 중에서 가장 용해도가 큰 기체는 산소입니다. 이는 산소 분자가 철과 높은 상호작용을 가지기 때문입니다. 산소 분자는 철과 결합하여 산화물을 형성하며, 이는 용융철에서 산소의 용해도를 높입니다. 따라서 산소는 용융철에서 가장 잘 용해되는 기체입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 용접구조설계

61. 용접시공시 최초층의 온도는 통상 아래 어느 온도와 비슷한가?

  1. 예열온도
  2. 후열온도
  3. 용접입열
  4. 냉각온도
(정답률: 알수없음)
  • 용접시공시 최초층의 온도는 예열온도와 비슷합니다. 이는 용접시작 전에 용접부위를 미리 가열하여 재료의 구조를 안정화시키고 용접시에 발생할 수 있는 응력을 감소시키기 위함입니다. 따라서 예열온도는 용접시작 전 최초층의 온도와 비슷하게 유지됩니다. 후열온도는 용접이 끝난 후 용접부위를 냉각하기 전에 유지되는 온도를 말하며, 용접입열은 용접시작 전에 용접부위를 가열하는 과정을 말합니다. 냉각온도는 용접이 끝난 후 용접부위를 냉각시키는 온도를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 그림과 같은 굽힘을 받는 용접부 선형의 중립축XX에 대한 단면 2차 모멘트로 가장 적합한 것은? (단, 용접두께를 t = 1로 보고 계산한 식이다.)

  1. ad2
  2. 2d2
  3. 2ad2
  4. d2
(정답률: 알수없음)
  • 이 문제에서 용접부 선형은 x축에 대해 대칭이므로, 중립축 XX는 용접부의 중심선이 된다. 따라서, 용접부의 단면 2차 모멘트는 중립축 XX를 기준으로 구해야 한다.

    단면 2차 모멘트는 I = ∫y^2dA로 계산할 수 있다. 이 때, y는 중립축 XX에서의 거리이고, dA는 미소 면적이다.

    이 문제에서는 용접두께를 t = 1로 보고 계산하므로, 용접부의 높이는 2d이다. 또한, 용접부의 너비는 a이다.

    따라서, 단면 2차 모멘트는 다음과 같이 계산할 수 있다.

    I = ∫y^2dA
    = ∫(-d ~ d) y^2 (a/2) dt
    = (a/2) ∫(-d ~ d) (2d-t)^2 dt
    = (a/2) ∫(-d ~ d) (4d^2 - 4dt + t^2) dt
    = (a/2) [4d^2t - 2t^2 + (1/3)t^3] (-d ~ d)
    = (a/2) [8d^3 - (4/3)d^3]
    = (2/3)ad^3

    따라서, 정답은 "ad^2"가 아니라 "2ad^2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 용접부 피로시험에서 피로한도는 어느 정도이어야 하는가?

  1. 2 x 102회
  2. 2 x 103회
  3. 2 x 105회
  4. 2 x 106회
(정답률: 알수없음)
  • 용접부 피로시험에서는 일정한 하중을 가한 후 반복적으로 시행하며, 이때 용접부에 생기는 피로균열을 관찰하여 피로한도를 결정한다. 일반적으로 용접부의 피로한도는 2 x 106회 이상이어야 한다. 이는 용접부가 안전하게 사용될 수 있는 수명을 보장하기 위한 것이다. 따라서, 보기 중에서 정답은 "2 x 106회"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 용접봉의 소요량에서 용접봉의 가격을 올바르게 나타낸 식은?

  1. 용착율 x 용접봉 단가
  2. 사용율 x 용접봉 단가
  3. 용접봉 사용량 × 용접봉 단가
  4. 용접봉 사용율 x 용착율 x 용접봉 단가
(정답률: 알수없음)
  • 용접봉의 소요량은 용접 작업에서 필요한 양을 의미하며, 이는 용접 작업의 규모와 종류에 따라 다양하게 결정됩니다. 따라서 용접봉의 가격을 나타내는 식에서는 용접봉의 사용량과 단가를 곱하여 총 가격을 계산하는 것이 올바릅니다. 이를 수식으로 나타내면 "용접봉 사용량 × 용접봉 단가"가 됩니다. 용착율이나 사용율은 용접 작업에서 사용되는 재료의 효율성을 나타내는 지표이지만, 용접봉의 가격을 계산하는 식에서는 직접적으로 사용되지 않기 때문에 해당 지표들은 고려하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 그림은 어떤 형식의 용접 이음인가?

  1. 맞대기 용접이음
  2. 겹치기 용접이음
  3. T형 용접이음
  4. 십자형 용접이음
(정답률: 알수없음)
  • 정답은 "겹치기 용접이음"이다. 이유는 그림에서 보이듯이 두 개의 금속판이 겹쳐져 용접되어 있는 형태이기 때문이다. 겹치기 용접이음은 두 개의 금속판을 겹쳐놓고 용접하는 방식으로, 강도가 높고 누출이 적은 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 용접에서 다음 설명중 옳지 못한 것은?

  1. 판의 중앙부에서 σx는 인장응력이다.
  2. 판의 중앙부에서 σx는 압축응력이다.
  3. σx의 Y축상에서의 변화에서 압축이 될때도 있다.
  4. σx의 Y축상의 판끝 부분에서의 값은 미미하다.
(정답률: 알수없음)
  • "판의 중앙부에서 σx는 압축응력이다."가 옳지 못한 설명입니다. 이는 판의 중앙부에서는 인장응력이 발생하기 때문입니다. 판의 중앙부에서는 두 가지 방향으로 인장응력이 발생하며, 이를 σx와 σy로 나타냅니다. 따라서 σx는 인장응력이며, 압축응력은 판의 가장자리 부분에서 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다리길이(각장)가 같은 필릿용접에서 다리길이가 3배 증가하면 용착량은 어떻게 되나?

  1. 2배 증가
  2. 3배 증가
  3. 9배 증가
  4. 6배 증가
(정답률: 알수없음)
  • 용착량은 다리길이의 제곱에 비례하기 때문에, 다리길이가 3배 증가하면 용착량은 3의 제곱인 9배 증가하게 된다. 따라서 정답은 "9배 증가"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다층 용접에서 변형균열 특히 열영향부의 라미나티어가 대상이 되는 균열 시험법은?

  1. 크랜휘일드 시험
  2. TRC 시험
  3. RRC 시험
  4. 피스코 시험
(정답률: 알수없음)
  • 크랜휘일드 시험은 다층 용접에서 열영향부의 라미나티어가 대상이 되는 균열 시험법 중 하나입니다. 이 시험법은 시편을 가열하고 냉각하여 열변형을 유도한 후, 시편의 표면에 인장하중을 가하여 균열 발생 여부를 확인하는 방법입니다. 이를 통해 용접 부위의 열변형에 따른 균열 발생 가능성을 예측할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 용접이음 효율(η)을 나타내는 것은?

(정답률: 알수없음)
  • 용접이음 효율(η)은 실제 용접재료가 이루어진 용접부의 면적과 용접전에 사용된 용접재료의 면적의 비율을 나타내는 값입니다. 따라서, 용접이음 효율(η)은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 용접 결함이 아닌 것은?

  1. toe crack
  2. slag 혼입
  3. blow hole
  4. segregation
(정답률: 알수없음)
  • 용접 결함 중 "segregation"은 용접 과정에서 발생하는 결함이 아니라, 재료 제조 과정에서 발생하는 결함이기 때문입니다. Segregation은 재료 내부의 화학적 조성이 균일하지 않아서 발생하는 결함으로, 용접 전에 재료를 검사하여 발견할 수 있습니다. 따라서, 용접 과정에서 발생하는 "toe crack", "slag 혼입", "blow hole"은 용접 결함에 해당하지만, "segregation"은 용접 결함이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 용접하여 H형 보(H beam)를 만들 때 그림에서 보는 바와 같이 절단하여 짝맞춤으로서 웨브(web)의 깊이를 증가시키는 수가 있다. 그 첫째 이유는?

  1. 재료절약과 2차 관성 모우멘트의 증가
  2. 재료절약과 전단강도의 증가
  3. 좌굴 강도의 증가
  4. 피로 강도의 증가
(정답률: 알수없음)
  • 재료절약과 2차 관성 모우멘트의 증가입니다. 웨브의 깊이를 증가시키면 단면적이 증가하므로 재료를 덜 사용할 수 있습니다. 또한, 웨브의 깊이가 증가하면 2차 관성 모멘트가 증가하여 보의 강성이 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 그림과 같은 V형 맞대기 용접에서 인장력 P = 3000㎏f의 하중이 작용하였다면 인장응력(σ)은 얼마인가?

  1. 1kgf/㎜2
  2. 3kgf/㎜2
  3. 5kgf/㎜2
  4. 7kgf/㎜2
(정답률: 알수없음)
  • 인장응력(σ)은 하중(P)을 단면적(A)으로 나눈 값으로 계산된다. V형 맞대기 용접의 단면적은 10mm x 10mm = 100㎟ 이므로, σ = P/A = 3000㎏f/100㎟ = 30kgf/㎟ = 3kgf/㎜2 이다. 따라서 정답은 "3kgf/㎜2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 용접시의 판상의 온도분포에 대한 설명 중 틀린 것은?

  1. 용접열원 부근의 온도는 대단히 높다.
  2. 열원에서 멀어질 수록 온도는 낮아지고 있다.
  3. 열원후방 부근에서는 온도구배가 완만하다.
  4. 열원전방 부근에서는 온도구배가 완만하다.
(정답률: 알수없음)
  • 정답은 "열원전방 부근에서는 온도구배가 완만하다." 이다. 이유는 용접시에는 열원에서부터 멀어질수록 온도가 낮아지는 것이 일반적이지만, 열원전방 부근에서는 용접전류와 용접속도 등의 영향으로 온도구배가 완만해지기 때문이다. 따라서, 열원전방 부근에서는 온도분포가 상대적으로 균일하게 분포할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 고장력강의 용접결함 중 저온균열이 생기는 직접적인 원인이 아닌 것은?

  1. 용접부의 경화
  2. 용접 중 발생하는 수소
  3. 내열 피로특성
  4. 구조물에 있어서의 구속도
(정답률: 알수없음)
  • 내열 피로특성은 고장력강의 용접결함 중 저온균열이 생기는 직접적인 원인이 아닙니다. 내열 피로특성은 고온에서 장기간 노출되면서 발생하는 재료의 물성 변화로, 고온에서의 내구성이 감소하는 것을 의미합니다. 따라서 내열 피로특성은 고온에서의 내구성 문제와 관련이 있으며, 저온균열과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 한끝에서 다른쪽 한끝을 향하여 연속적으로 진행하는 용착법으로 변형과 잔류응력이 그다지 문제가 되지 않을 때 이용되는 것은?

  1. 전진법(progressive method)
  2. 후퇴법(backstep method)
  3. 대칭법(symmetric method)
  4. 비석법(skip method)
(정답률: 알수없음)
  • 전진법은 한끝에서 다른쪽 한끝을 향하여 연속적으로 진행하는 용착법으로, 변형과 잔류응력이 그다지 문제가 되지 않을 때 이용됩니다. 따라서, 이 방법은 용착 과정에서 변형과 응력이 크게 발생하지 않는 경우에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 용접 작업시간을 구하는 식으로 적당한 것은?

  1. 용접 작업시간 = [아크시간/8]
  2. 용접작업시간 = [8/아크시간]
  3. 용접작업시간 = [아크시간률/아크시간]
  4. 용접작업시간 = [아크시간/아크시간률]
(정답률: 알수없음)
  • 용접 작업시간은 아크시간과 아크시간률의 비례 관계에 있기 때문에, 이 두 값의 비율을 이용하여 구할 수 있습니다. 따라서 "용접작업시간 = [아크시간/아크시간률]"이 적당한 식입니다. 이는 아크시간이 증가하면 용접작업시간도 증가하고, 아크시간률이 증가하면 용접작업시간은 감소하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 그림과 같은 맞대기 용접부의 목두께는?

  1. t2
  2. t1
  3. t2 - t1
  4. t2 - 2t1
(정답률: 알수없음)
  • 맞대기 용접부에서는 두 개의 금속판이 맞닿아 용접되는 부분이므로, 두께가 두 배가 될 것으로 예상할 수 있습니다. 따라서, 목두께는 t2 - t1이 됩니다. 하지만, 그림에서 보이듯이 맞대기 용접부의 두께는 t1로 표시되어 있습니다. 이는 용접부의 강도를 고려하여 일부러 두께를 더 두껍게 하지 않고 최소한의 두께로 만들어서 경제적인 이유로 t1로 결정되었기 때문입니다. 따라서, 정답은 "t1"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 평면 맞대기 용접이음에서 최대굽힘 응력은? (단,용접이음은 완전용입이며,굽힘 모멘트는 5000㎏fㆍ㎝, 판두께는 20㎜, 판폭은 300㎜이다.)

  1. 1.2 kgf/㎝2
  2. 250 kgf/㎝2
  3. 2800 kgf/㎝2
  4. 333 kgf/㎝2
(정답률: 알수없음)
  • 평면 맞대기 용접이음에서 최대굽힘 응력은 다음과 같이 계산할 수 있다.

    최대굽힘 응력 = (굽힘 모멘트 × 판 두께) ÷ (2 × 판 폭 × 용접 길이)

    여기에 주어진 값들을 대입하면,

    최대굽힘 응력 = (5000 × 20) ÷ (2 × 300 × 100) = 250 kgf/㎝2

    따라서 정답은 "250 kgf/㎝2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 용접변형을 경감하기 위한 용접법중 비석법을 바르게 설명한 것은?

  1. 두꺼운 판을 용접할 때 층을 쌓아 올리면서 용접하는 방법
  2. 용접부에 물을 적신 석면, 천 등을 올려놓고 용접하는 방법
  3. 용접선이 길 경우에 용접비드를 건너 뛰어서 놓은 방법
  4. 모재의 보다 찬 부분을 선택하여 비드를 놓는 방법
(정답률: 알수없음)
  • 비석법은 용접선이 길 경우에 용접비드를 건너 뛰어서 놓는 방법입니다. 이는 용접선이 길 경우에 용접변형이 발생할 가능성이 높기 때문에, 용접비드를 건너뛰어서 놓음으로써 용접선의 길이를 줄이고 용접변형을 경감시키는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 용접후에 발생하는 수축응력이 구조물의 응력 흡수 능력에 부정적인 영향을 미치지 않게 하기 위해서는 어떤 조건이 만족되어야 하는가?

  1. 두꺼운 재료 사용
  2. 소성변형능력이 큰 재료 사용
  3. 대결정입 재료 사용
  4. 급냉에 의한 경화 재료 사용
(정답률: 알수없음)
  • 용접 후 발생하는 수축응력을 줄이기 위해서는 구조물이 충분한 변형 능력을 가지고 있어야 합니다. 이를 위해서는 소성변형능력이 큰 재료를 사용해야 합니다. 소성변형능력이 큰 재료는 고온에서 높은 변형률을 가지므로, 용접 후에 발생하는 수축응력을 흡수할 수 있습니다. 따라서, 소성변형능력이 큰 재료를 사용하면 구조물의 응력 흡수 능력이 향상되어 수축응력을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반 및 안전관리

81. 가스절단에서 절단속도에 영향을 미치지 않는 것은?

  1. 산소압력
  2. 모재의 온도
  3. 팁의 형상
  4. 예열 불꽃의 크기
(정답률: 알수없음)
  • 예열 불꽃의 크기는 가스절단에서 절단속도에 영향을 미치지 않는다. 이는 예열 불꽃의 크기가 가스절단의 절단속도와 직접적인 관련이 없기 때문이다. 즉, 예열 불꽃의 크기가 작아도 크게도 절단속도에 영향을 미치지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 플라즈마(plasma) 용접에 관한 설명들 중 바르지 못한 것은?

  1. 핀치효과(pinch effect)에 의해 열에너지의 집중이 좋으므로 용입이 깊고 비드폭이 좁고 용접속도가 빠르다.
  2. 키이홀(key hole)이 클수록 양호한 용접결과를 얻을 수 있다.
  3. 아주 얇은 모재의 용접이나 덧붙이 용접, 납땜에도 이용된다.
  4. 용접부가 대기로 부터 보호되므로 용접부의 야금적 기계적 성질이 양호하며 변형도 적다.
(정답률: 알수없음)
  • "키이홀(key hole)이 클수록 양호한 용접결과를 얻을 수 있다."는 옳은 설명이다. 키이홀은 용접 부위에서 녹인 금속이 수증기로 빠져나가면서 생기는 구멍으로, 이 구멍이 클수록 용접 부위에 열이 더 많이 전달되어 용접 결함이 줄어들고 용접 품질이 향상된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 전기 아크 빛에 의하여 눈에 가벼운 염증이 있는 경우의 응급조치로 가장 적당한 것은?

  1. 비눗물로 찜질한다.
  2. 찬물로 찜질한다.
  3. 그리스를 눈주위에 바른다.
  4. 안과 병원으로 간다.
(정답률: 알수없음)
  • 전기 아크 빛은 눈에 직접적으로 올 경우 염증을 일으키기 때문에, 눈을 찬물로 찜질하여 염증을 완화시키는 것이 가장 적절한 응급조치입니다. 비눗물은 눈을 자극할 수 있고, 그리스는 눈에 더러움을 더해 염증을 악화시킬 수 있으므로 사용하지 않는 것이 좋습니다. 안과 병원으로 가는 것은 필요한 경우에는 중요하지만, 응급조치로서는 시간이 오래 걸리므로 찬물로 찜질하는 것이 먼저 이루어져야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 이산화탄소 아크 용접법의 특징을 설명한 것 중 틀린 것은?

  1. 값싼 이산화탄소를 사용할 수 있으며 자동 반자동의 고속 용접이 가능하다.
  2. 용입이 깊다.
  3. 모재표면의 거칠기가 비교적 둔감하다.
  4. 불가시 아크이므로 용융지를 살필 수 없어 시공이 불편하다.
(정답률: 알수없음)
  • 이산화탄소 아크 용접법은 용접 시 이산화탄소 가스를 사용하여 용접을 수행하는 방법이다. 이 방법은 값싼 이산화탄소를 사용할 수 있으며 자동 반자동의 고속 용접이 가능하다는 장점이 있다. 또한 용입이 깊고 모재표면의 거칠기가 비교적 둔감하다는 특징이 있다. 하지만 불가시 아크이므로 용융지를 살필 수 없어 시공이 불편하다는 단점이 있다. 즉, 용접 중 아크가 보이지 않기 때문에 용융지의 상태를 확인하기 어렵다는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 산소 아세틸렌 용접에서 작업이 끝난 후 뒷처리 하는 과정에서 제일 첫번째 해야 할 단계는?

  1. 토치의 아세틸렌 밸브를 잠근다.
  2. 토치의 산소 밸브를 잠근다.
  3. 아세틸렌병의 밸브를 잠근다.
  4. 산소병의 밸브를 잠근다.
(정답률: 알수없음)
  • 토치의 아세틸렌 밸브를 잠그는 것은 작업이 끝난 후 불필요한 아세틸렌 가스가 누출되는 것을 방지하기 위해서입니다. 아세틸렌은 고압으로 저장되기 때문에 누출되면 폭발 위험이 있습니다. 따라서 작업이 끝난 후에는 반드시 토치의 아세틸렌 밸브를 잠그는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 아크 용접기의 감전방지를 위해 가장 적당한 것은?

  1. 핼멧
  2. 리미트 스위치
  3. 2차 권선장치
  4. 자동전격 방지 장치
(정답률: 알수없음)
  • 아크 용접기는 전기를 이용하여 작동하기 때문에 감전 사고가 발생할 수 있습니다. 따라서 감전방지를 위해 자동전격 방지 장치가 가장 적당합니다. 이는 용접기 내부에서 발생하는 전기적 문제를 감지하여 자동으로 전기를 차단해주는 기능을 가지고 있기 때문입니다. 이를 통해 작업자의 안전을 보호할 수 있습니다. 핼멧은 안전을 위한 보호장비이고, 리미트 스위치와 2차 권선장치는 용접기의 작동을 제어하기 위한 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 무부하 전압 80V,아크전압 30V,아크전류 200A라 하면 용접기의 효율은 몇% 정도인가? (단,내부손실은 3㎾이다.)

  1. 37
  2. 67
  3. 56
  4. 26
(정답률: 알수없음)
  • 용접기의 출력전력은 P = (아크전압 - 무부하 전압) × 아크전류 = (30V - 80V) × 200A = -10,000W 이다. 하지만 내부손실이 3W이므로, 실제 출력전력은 P' = P - 내부손실 = -10,003W 이다. 따라서 용접기의 효율은 출력전력(P') 대비 입력전력(아크전압 × 아크전류)의 비율로 계산하면, 효율 = P' / (아크전압 × 아크전류) × 100% = -10,003W / (30V × 200A) × 100% = 66.67% 이다. 따라서 정답은 "67"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 피복아크 용접에서 아크 블로우(Arc Blow)를 예방하기 위한 방법에 해당되지 않는 것은?

  1. 접지점을 용접부에서 최대한 멀리둔다.
  2. 아크의 길이를 짧게 한다.
  3. 용접봉을 아크 쏠림의 반대 방향으로 기울인다.
  4. 교류 용접을 피하고 직류로 용접한다.
(정답률: 알수없음)
  • "교류 용접을 피하고 직류로 용접한다."는 아크 블로우를 예방하기 위한 방법에 해당되지 않는다. 이유는 교류 용접은 전류의 방향이 계속 바뀌기 때문에 아크 블로우가 발생할 가능성이 적어진다. 따라서 교류 용접을 선택하는 것이 아크 블로우 예방에 유리하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 저항 용접에 속하지 않는 것은?

  1. 점 용접(Spot welding)
  2. 심 용접(Seam welding)
  3. 플래시 용접(Flash welding)
  4. 스터드 용접(Stud welding)
(정답률: 알수없음)
  • 스터드 용접은 두 개의 금속 부품을 연결하기 위해 스터드(볼트나 나사와 비슷한 형태의 금속 부품)를 사용하는 용접 방법이다. 따라서 저항 용접에 속하지 않는다. 반면, 점 용접, 심 용접, 플래시 용접은 모두 저항 용접에 속한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 접합하기 위하여 겹쳐 놓은 두 부재의 한쪽에 둥근 구멍 대신에 좁고 긴 홈을 만들어 놓고 그곳을 용접하는 이음의 명칭은?

  1. 비드용접
  2. 필릿용접
  3. 슬롯용접
  4. 덧살용접
(정답률: 알수없음)
  • 슬롯용접은 두 부재를 겹쳐 놓고 한쪽에 좁고 긴 홈을 만들어 놓고 그곳을 용접하는 이음 방법입니다. 이 방법은 부재의 강도를 유지하면서 접합을 강화할 수 있어서 자주 사용됩니다. 비드용접은 부재의 끝에 작은 돌출부를 만들어 놓고 그 부분을 용접하는 방법이며, 필릿용접은 부재의 중앙에 작은 돌출부를 만들어 놓고 그 부분을 용접하는 방법입니다. 덧살용접은 부재의 끝에 추가적인 금속을 덧대어 용접하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 기밀을 필요로 하는 용기, 긴 파이프등의 연속적인 용접 작업에 주로 사용되는 전기저항 용접은?

  1. 스폿(spot) 용접
  2. 업셋(upset) 용접
  3. 심(seam) 용접
  4. 플래시 벗( flash butt) 용접
(정답률: 알수없음)
  • 전기저항 용접은 긴 파이프나 용기 등 연속적인 용접 작업에 적합하며, 이 중에서도 심(seam) 용접은 긴 길이의 용접을 연속적으로 수행할 수 있어 효율적이고 경제적입니다. 스폿(spot) 용접은 작은 부품을 용접할 때 사용되며, 업셋(upset) 용접은 두 개의 금속 막대를 연결할 때 사용됩니다. 플래시 벗(flash butt) 용접은 긴 길이의 금속 막대를 연결할 때 사용되며, 전기 에너지를 이용하여 금속을 녹여서 용접합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 절단하는데 있어 가스절단과 아크절단이 있는데 가스절단에 속하는 것은?

  1. 플라즈마제트절단
  2. 분말절단
  3. 아크에어 가우징
  4. 불활성가스 아크절단
(정답률: 알수없음)
  • 가스절단에는 플라즈마제트절단, 아크에어 가우징, 불활성가스 아크절단이 포함되지만, 분말절단은 가스를 사용하지 않고 분말을 이용하여 절단하는 방법이기 때문에 가스절단에 속하지 않습니다. 따라서 정답은 "분말절단"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 다음 중 피복 아크 용접법으로 수평 필릿 용접을 전용으로 하는 일종의 반자동 용접장치로서 한 명이 여러 대의 용접기를 관리할 수 있는 고능률 용접법을 무엇이라 하는가?

  1. 그래비티(gravity) 용접
  2. 이행형 아크(transferred arc) 용접
  3. 비이행형 아크(non transferred arc) 용접
  4. 반이행형 아크(semi transferred arc) 용접
(정답률: 알수없음)
  • 그래비티 용접은 피복 아크 용접법으로 수평 필릿 용접을 전용으로 하는 일종의 반자동 용접장치로서, 용접기에서 발생하는 아크를 중력에 의해 수직으로 유지시켜 용접을 수행하는 고능률 용접법이다. 한 명이 여러 대의 용접기를 관리할 수 있어 생산성이 높고, 용접속도가 빠르며 용접품질도 우수하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 아크 용접피복제의 주요성분이 아닌것은?

  1. 가스 발생성분(gas forming materials)
  2. 아크 안정성분(arc stabilizers)
  3. 질화성분(nitrizing elements)
  4. 슬래그 생성성분(slag - formers)
(정답률: 알수없음)
  • 아크 용접피복제의 주요성분은 가스 발생성분, 아크 안정성분, 슬래그 생성성분입니다. 이들은 용접 과정에서 필요한 가스 생성, 아크 안정화, 슬래그 생성 등의 역할을 합니다. 반면에 질화성분은 용접피복제의 주요성분은 아니며, 질화성분은 주로 열처리 과정에서 사용됩니다. 따라서, 질화성분은 아크 용접피복제의 주요성분이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 아세틸렌가스 절단과 비교하여 프로판가스 절단의 장점이 아닌 것은?

  1. 절단면이 곱다.
  2. 슬래그가 쉽게 떨어진다.
  3. 박판 절단시 절단속도가 빠르다.
  4. 중첩(重疊) 절단을 할 때에는 절단속도가 빠르다.
(정답률: 알수없음)
  • 정답: "박판 절단시 절단속도가 빠르다."

    설명: 프로판가스 절단은 아세틸렌가스 절단보다 불꽃이 작고, 열이 적게 발생하기 때문에 절단면이 곱고, 슬래그가 쉽게 떨어지며, 중첩 절단시에도 절단속도가 빠르다는 장점이 있다. 따라서, 박판 절단시에도 절단속도가 빠르다는 것은 프로판가스 절단의 장점 중 하나가 아니기 때문에 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 불활성가스 텅스텐 용접에서 클리닝(cleaning) 작용이 일어나는 경우는?

  1. 직류 역극성으로 아르곤가스를 사용했을 때
  2. 직류 정극성으로 아르곤가스를 사용했을 때
  3. 직류 역극성으로 헬륨가스를 사용했을 때
  4. 직류 정극성으로 헬륨가스를 사용했을 때
(정답률: 알수없음)
  • 직류 역극성으로 아르곤가스를 사용하면, 양극에서 음극으로 이동하는 전자들이 높은 에너지를 가지고 이동하면서 금속 표면을 충격적으로 타격하게 됩니다. 이로 인해 표면의 불순물이 제거되고, 클리닝 작용이 일어나게 됩니다. 반면, 직류 정극성으로 아르곤가스를 사용하면, 전자들이 양극에서 음극으로 이동하는 방향이 일정하기 때문에 충격적인 타격이 일어나지 않아 클리닝 효과가 떨어지게 됩니다. 헬륨가스를 사용해도 비슷한 원리로 작용하지만, 아르곤가스보다는 클리닝 효과가 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 절단용 팁의 바깥쪽에 커버가 있고,또 점화용 보조팁이 있으며 연료가스로는 수소, 아세틸렌, 액화석유가스, 벤젠 등이 쓰여지는 절단기구는 어디에 사용되는가?

  1. 산소창 절단
  2. 포갬절단
  3. 수중절단
  4. 프로판가스 절단
(정답률: 알수없음)
  • 절단용 팁의 바깥쪽 커버와 점화용 보조팁, 그리고 다양한 연료가스를 사용할 수 있는 절단기구는 수중절단에 사용됩니다. 수중절단은 수중에서 잠수함이나 다이빙 장비를 이용하여 해저에서 파이프나 구조물 등을 절단하는 작업을 말합니다. 이때 절단기구는 수중에서도 안전하게 사용할 수 있도록 다양한 기능과 안전장치가 갖추어져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. AW - 400 용접기의 표시에서 400 이란 무슨 뜻인가?

  1. 1차 최대전류
  2. 정격 2차전류
  3. 최고 2차 무부하 전압
  4. 정격 사용율
(정답률: 알수없음)
  • AW-400 용접기의 표시에서 400은 정격 2차전류를 나타냅니다. 이는 용접기가 안전하게 작동하기 위해 지정된 최대 전류량으로, 이 값을 초과하면 용접기가 과부하 상태가 되어 손상될 수 있습니다. 따라서 용접 작업을 할 때는 이 값을 초과하지 않도록 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 용해아세틸렌병 취급방법 중 잘못된 것은?

  1. 아세틸렌병은 안전하게 눕혀서 사용한다.
  2. 아세틸렌병 취급시 충격을 주지 않는다.
  3. 아세틸렌병은 직사광선을 피하여 보관한다.
  4. 아세틸렌병의 주위에는 반드시 소화기를 설치하여야 한다.
(정답률: 알수없음)
  • 정답: "아세틸렌병은 안전하게 눕혀서 사용한다."

    아세틸렌은 폭발성 가스이므로 안전하게 취급해야 한다. 따라서 아세틸렌병은 눕혀서 사용하는 것이 아니라, 항상 세워서 사용해야 한다. 이유는 아세틸렌 가스와 산소가 혼합되어 있는 상태에서 눕혀놓으면 가스가 섞이지 않고 분리될 수 있기 때문이다. 이러한 상태에서 불이나 스파크가 발생하면 폭발할 위험이 크다. 따라서 아세틸렌병은 항상 세워서 사용하고, 취급시 충격을 주지 않으며, 직사광선을 피하여 보관하고, 주위에는 반드시 소화기를 설치하여야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 용접작업에 관한 안전사항 중 틀린 것은?

  1. 아연도금 강판의 용접시에는 안전상 외기를 차단시키고 할 것
  2. 용접시에는 반드시 보호장구를 착용할 것
  3. 용접작업장 주위에는 인화물질을 두지말 것
  4. 빈 용기를 용접할때는 속에 위험한 가스나 증기가 있는지 점검할 것
(정답률: 알수없음)
  • "아연도금 강판의 용접시에는 안전상 외기를 차단시키고 할 것"이 틀린 것이다. 아연도금 강판은 용접시에 아연산화물을 발생시키므로, 외부 공기가 유입되어 화재나 폭발의 위험이 있기 때문에 외기를 차단하지 않고 용접하면 안된다. 따라서, 아연도금 강판의 용접시에는 외기를 차단하고 용접해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
