용접기사 필기 기출문제복원 (2011-03-20)

용접기사 2011-03-20 필기 기출문제 해설

이 페이지는 용접기사 2011-03-20 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

용접기사
(2011-03-20 기출문제)

목록

1과목: 기계제작법

1. 선반에서 테이퍼를 가공하는 방법이 아닌 것은?

  1. 복식 공구대를 이용하는 방법
  2. 테이퍼 절삭장치를 이용하는 방법
  3. 심압대 편위에 의한 방법
  4. 백 기어를 사용하는 방법
(정답률: 68%)
  • 선반에서 테이퍼를 가공하는 방법으로는 복식 공구대 이용, 테이퍼 절삭장치 이용, 심압대 편위 방법 등이 있습니다.

    오답 노트
    백 기어를 사용하는 방법: 나사 절삭 시 리드(lead)를 조절하기 위해 사용하는 방법으로 테이퍼 가공과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 경화된 작은 철구(鐵球)를 공작물 표면에 분사하여 표면을 매끈하게 하는 동시에 피로 강도와 그 밖의 기계적 성질을 향상시키는 데 사용하는 가공방법은?

  1. 액체 호닝
  2. 숏 피닝
  3. 수퍼피니싱
  4. 래핑
(정답률: 78%)
  • 숏 피닝은 경화된 작은 철구(shot)를 고속으로 분사하여 표면에 압축 잔류 응력을 형성함으로써 피로 강도를 높이고 표면을 매끈하게 만드는 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 두께가 균일하지 못하고 형상이 복잡한 주물은 냉각됨에 따라 내부응력에 의한 변형되고 파손되기 쉬우므로 이것을 방지하기 위한 방법은 다음 중 어느 것인가?

  1. 코어 프린트(core print)
  2. 덧붙임(stop-off)
  3. 라운딩(rounding)
  4. 목형구배(pattern draft)
(정답률: 70%)
  • 주물 제작 시 두께 차이가 심한 부분은 냉각 속도가 달라 내부 응력이 발생하고 변형이나 균열이 생기기 쉽습니다. 이를 방지하기 위해 살을 일시적으로 덧붙여 냉각 속도를 균일하게 조절하는 덧붙임(stop-off) 방법을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 인발가공 시 이용하는 역장력(back tension)의 설명으로 틀린 것은?

  1. 역장력을 이용하면 제품의 지름을 보다 정밀하게 인발가공을 할 수 있다.
  2. 역장력을 가할 경우 인발가공 시 마찰저항이 감소한다.
  3. 역장력을 가하면 실제 다이에 걸리는 정미의 인발력은 진다.
  4. 인발과정에서 인발력보다 작은 장력을 인발의 반대방향로 작용시키는 힘을 역장력이라 한다.
(정답률: 59%)
  • 역장력은 인발 방향의 반대 방향으로 가해지는 힘으로, 실제 다이에 걸리는 정미 인발력(Net drawing force)을 증가시키는 역할을 합니다.

    오답 노트
    제품 지름 정밀도 향상: 역장력의 주요 목적입니다.
    마찰저항 감소: 역장력 적용 시 마찰 영향이 줄어듭니다.
    역장력의 정의: 인발력보다 작은 힘을 반대 방향으로 작용시키는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 연강판의 두께 50㎜를 압연 롤러를 통과하여 40㎜가 되었다. 압하율은 얼마인가?

  1. 10%
  2. 15%
  3. 20%
  4. 25%
(정답률: 75%)
  • 압하율은 압연 전후의 두께 차이를 처음 두께로 나눈 비율로 계산합니다.
    ① [기본 공식] $\text{압하율} = \frac{h_0 - h_1}{h_0} \times 100$
    ② [숫자 대입] $\text{압하율} = \frac{50 - 40}{50} \times 100$
    ③ [최종 결과] $\text{압하율} = 20\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 피복아크 용접의 피복제 성분 중 산화제로 사용되는 것은?

  1. 알루미늄
  2. 페로망간
  3. 페로실리콘
  4. 이산화망간
(정답률: 57%)
  • 피복아크 용접에서 이산화망간은 산화제로 작용하여 용융 금속 내의 불순물을 제거하고 슬래그 형성을 돕는 역할을 합니다.

    오답 노트
    알루미늄, 페로망간, 페로실리콘: 주로 탈산제로 사용됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 기체를 수천도의 높은 온도로 가열하면 기체의 일부 또는 전부가 이온화되어 전자와 양자이온의 집합체가스 또는 증기 형태로 되어 도전성을 띠게 되고 매우 높은 온도 상태로 되는데 이러한 현상을 이용한 용접법은?

  1. 테르밋 용접
  2. 플라스마 아크용접
  3. 일렉트로 슬래그 용접
  4. MIG 용접
(정답률: 74%)
  • 기체를 고온으로 가열하여 이온화된 전자와 양이온의 집합체인 플라스마 상태를 이용해 고에너지 밀도로 용접하는 방식이 플라스마 아크용접입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 용접재를 서로 맞대어 가압하면서 전류를 통하면 용접부는 접촉 저항에 의해서 발열이 되어 용접부가 단접온도에 도달하였을 때 축방향으로 큰 압력을 주어용접하는 방법은?

  1. 퍼커션 용접(percussion welding)
  2. 업셋 용접(upset welding)
  3. 프로젝션 용접(projection welding)
  4. 심 용접(seam welding)
(정답률: 73%)
  • 접촉 저항에 의한 발열을 이용해 단접 온도에 도달시킨 후, 축 방향으로 강한 압력을 가해 접합하는 방식은 업셋 용접(upset welding)의 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 질소와 친화력이 강한 원소를 함유하는 질화용강을 질화성의 가스나 염욕 중에서 가열하여 표면에 질소를 확산 침투시키는 표면처리법은?

  1. 칼로라이징
  2. 크롬 침투법
  3. 화염경화법
  4. 질화법
(정답률: 87%)
  • 질화법은 질화용강을 질소 함유 가스나 염욕에서 가열하여 표면에 질소를 확산 침투시킴으로써 표면의 경도와 내마모성을 높이는 표면경화법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 래그 커터(rack cutter)로 기어를 가공하는 공작기계에 해당하는 것은?

  1. 기어 호빙 머신(gear hobbing machine)
  2. 펠로우즈 기어 셰이퍼(fellows gear shaper)
  3. 마그 기어 셰이퍼(maag gear shaper)
  4. 브로칭 머신(broaching machine)
(정답률: 67%)
  • 래그 커터(rack cutter)는 직선 형태의 커터를 사용하여 기어의 치형을 가공하는 도구이며, 이를 사용하는 대표적인 공작기계는 마그 기어 셰이퍼(maag gear shaper)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 단조용 프레스의 용량이 3t 이고 단조물의 유효 단면적 500mm2 인 연강재를 단조하려 한다. 이 때 프레스 기계의 효율을 80%라고 한다면 단조재료의 변형저항은?

  1. 13.3 kgf/mm2
  2. 8.5 kgf/mm2
  3. 36.7 kgf/mm2
  4. 4.8 kgf/mm2
(정답률: 49%)
  • 프레스의 실제 가공 하중은 용량에 효율을 곱한 값이며, 이를 단면적으로 나누어 변형저항(응력)을 구할 수 있습니다.
    ① [기본 공식] $\sigma = \frac{P \times \eta}{A}$ 변형저항 = (용량 × 효율) / 단면적
    ② [숫자 대입] $\sigma = \frac{3000 \times 0.8}{500}$
    ③ [최종 결과] $\sigma = 4.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 판금가공에서 스프링백(spring back)을 가장 옳게 설명한 것은?

  1. 스프링의 피치를 나타낸다.
  2. 판재를 굽혔을 때 굽힌 부분이 활 모양으로 되는 현상이다.
  3. 스프링에서 장력의 세기를 나타내는 척도이다.
  4. 판재를 굽힐 때, 하중을 제거하면 탄성에 의해 처음 상태로 약간 복귀되는 현상이다.
(정답률: 87%)
  • 판재를 굽히는 가공 후 하중을 제거했을 때, 재료 내부의 탄성 회복으로 인해 굽힘 각도가 약간 되돌아오는 현상을 스프링백이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 열처리(담금질)에서의 다음 냉각제 중 냉간능력이 가장 우수한 것은?

  1. 비눗물
  2. 10% NaCl액
  3. 18℃의 물
  4. 글리세린
(정답률: 75%)
  • 냉각제의 냉각능력은 냉각 속도가 빠를수록 우수하며, 일반적인 물보다 염화나트륨($NaCl$) 등의 염류가 첨가된 수용액이 기포 발생을 억제하여 냉각 속도를 더 빠르게 만듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 밀링 분할대에서 브라운샤프형 분할 크랭크를 1회 전시키면 주축은 몇 회전 하는가?

  1. 40회전
  2. 1/40회전
  3. 24회전
  4. 1/24회전
(정답률: 67%)
  • 브라운샤프형 분할대는 분할판의 구멍 수가 40개로 구성되어 있어, 크랭크 핸들을 1회전 시키면 주축은 전체의 $1/40$만큼 회전하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 두께 2.5㎜이며, 지름 50㎜의 원형동판을 블래킹 하는데 필요한 최소 펀치력(전단하중)은 약 몇 kN 인가? (단, 동판의 전단저항을 250MPa라 한다)

  1. 34.6
  2. 72.1
  3. 98.2
  4. 185.6
(정답률: 50%)
  • 원형판의 블랭킹에 필요한 전단하중은 전단저항에 전단면적(원주 길이 × 두께)을 곱하여 산출합니다.
    ① [기본 공식] $P = \tau \times \pi \times d \times t$
    ② [숫자 대입] $P = 250 \times 3.14 \times 50 \times 2.5$
    ③ [최종 결과] $P = 98125 \text{ N} \approx 98.2 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 바이트의 경사각(rake angle)이 작을 때 나타나는 현상으로 틀린 것은?

  1. 표면 거칠기가 나빠짐
  2. 구성인선 증대
  3. 공구수명 증가
  4. 연속형 칩의 발생
(정답률: 43%)
  • 바이트의 경사각이 작아지면 칩 배출이 어려워져 구성인선이 증대되고 표면 거칠기가 나빠지며, 칩이 끊어지는 불연속형 칩이 발생하기 쉽습니다.

    오답 노트
    공구수명 증가: 경사각이 작으면 날끝 강도가 높아져 수명이 증가함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 전기 도금의 반대현상으로 가공물을 양극(陽極)에 구리, 아연을 음극(陰極)에 연결하고 전해용액 중에 침지하고 통전하여 금속표면의 미소 돌기부분을 용해하여 거울면 상태로 가공하는 방법은?

  1. 전해연마
  2. 수퍼피니싱
  3. 전주가공
  4. 방전가공
(정답률: 91%)
  • 전기 도금과 반대로 가공물을 양극에 연결하여 금속 표면의 미소 돌기 부분을 전해 용해함으로써 거울면과 같은 매끄러운 표면을 얻는 가공법은 전해연마입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 치공구(Jig&Fixture)의 특징 설명으로 거리가 먼 것은?

  1. 제품을 가공할 때 시간을 단축시킨다.
  2. 제품의 정밀도가 향상되고, 호환성이 향상된다.
  3. 미숙련자도 정밀작업이 가능하다.
  4. 제품을 검사할 때 어렵고, 복잡하다.
(정답률: 86%)
  • 치공구(Jig & Fixture)를 사용하면 가공 시간 단축, 정밀도 및 호환성 향상, 미숙련자의 작업 가능 등의 장점이 있으며, 검사 공정 또한 단순화되어 효율성이 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 축정기의 사용상 주의사항을 설명한 것으로 틀린 것은?

  1. 사인바의 측정은 오차를 작게하기 위하여 45° 이하에서만 측정해야 한다.
  2. M형 버니어캘리퍼스의 내경 측정시 작은 지름의 경우는 실제 치수보다 작게 측정된다.
  3. 마이크로미터의 경우 측정면에 초경합금팁이 부착되어 있어서 절삭유 등이 묻어도 제거할 필요가 없다.
  4. 버니어 캘리퍼스에는 측정력을 일정하게 하는 장치가 없으므로 측정 시 무리한 측정력을 주지 않도록 한다.
(정답률: 84%)
  • 마이크로미터의 측정면에 초경합금팁이 부착되어 있더라도, 절삭유나 이물질이 묻어 있으면 측정 오차가 발생하므로 반드시 깨끗이 제거한 후 측정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 래핑(lapping) 가공의 특징에 대한 설명 중 틀린 것은?

  1. 경면(鏡面)을 얻을 수 있다.
  2. 평면도, 진원도, 진직도 등 기하학적 정밀도가 높은 제품을 얻을 수 있다.
  3. 고도의 정밀가공은 숙련이 필요하다.
  4. 가공면에 랩제가 잔류하여 제품의 부식을 막아준다.
(정답률: 80%)
  • 래핑 가공은 미세한 랩제를 사용하여 표면을 정밀하게 다듬는 공정입니다. 가공 후 표면에 잔류하는 랩제는 오히려 제품의 부식을 유발하거나 오염의 원인이 되므로, 반드시 깨끗이 세척하여 제거해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 재료역학

21. 그림과 같은 보의 최대 처짐을 나타내는 식은? (단, 보의 굽힘 강성 EI 는 일정 하고, 보의 자중은 무시한다.)

(정답률: 60%)
  • 전 구간에 걸쳐 등분포하중 $w$가 작용하는 단순보의 최대 처짐은 보의 중앙점에서 발생하며, 표준 공식에 의해 다음과 같이 정의됩니다.
    $$\delta_{max} = \frac{5wL^{4}}{384EI}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 표점길이가 400㎜, 지름이 24㎜인 강재 시편에 10kN의 인장력을 작용하였더니 변형률이 0.0001이었다. 탄성계수는 약 몇 GPa 인가? (단, 시편은 선형 탄성거동을 한다고 가정한다.)

  1. 2.21
  2. 22.1
  3. 221
  4. 2210
(정답률: 60%)
  • 탄성계수 $E$는 응력 $\sigma$를 변형률 $\epsilon$로 나눈 값입니다. 응력은 하중을 단면적으로 나눈 값으로 계산합니다.
    ① [기본 공식] $E = \frac{\sigma}{\epsilon} = \frac{P}{A \times \epsilon}$
    ② [숫자 대입] $E = \frac{10 \times 10^{3}}{\frac{\pi \times 24^{2}}{4} \times 10^{-4}}$
    ③ [최종 결과] $E = 221\text{ GPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 그림과 같은 단순 지지보가 집중하중 P를 받을 때 굽힘 모멘트 선도는 아래 그림과 같다. A, C점에서 처짐선상에 그은 접선이 만나는 각 θ 는? (단, 보의 굽힘강성 EI 는 일정하고 자중은 무시한다.)

(정답률: 73%)
  • 단순 지지보에서 두 지점 A, C의 접선이 만나는 각 $\theta$는 모멘트 면적법에 의해 모멘트 선도의 면적을 $EI$로 나눈 값과 같습니다.
    $$\theta = \frac{\text{Moment Area}}{EI}$$
    주어진 모멘트 선도는 밑변이 $a+b$이고 높이가 $\frac{Pab}{a+b}$인 삼각형이므로, 면적은 $\frac{1}{2} \times (a+b) \times \frac{Pab}{a+b} = \frac{Pab}{2}$가 됩니다.
    ① [기본 공식] $\theta = \frac{\text{Area}}{EI}$
    ② [숫자 대입] $\theta = \frac{\frac{Pab}{2}}{EI}$
    ③ [최종 결과] $\theta = \frac{Pab}{2EI}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같이 한 끝이 고정된 축에 두 개의 토크가 작용하고 있다. 고정단에서 축에 작용하는 토크는 몇 kN⦁m 인가?

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 67%)
  • 축의 평형 조건에 따라 고정단에서 발생하는 반력 토크는 외부에서 작용하는 모든 토크의 합과 크기가 같고 방향이 반대여야 합니다. 작용 방향을 고려하여 합산합니다.
    ① [기본 공식] $T_{fixed} = \sum T$
    ② [숫자 대입] $T_{fixed} = 50 - 30$
    ③ [최종 결과] $T_{fixed} = 20$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 단순보 위의 전 길이에 걸쳐 균일 분포하중이 작용할 때, 굽힘 모멘트 선도를 그리면 굽힘 모멘트 선도의 형태는 어떻게 되는가?

  1. 3차 곡선
  2. 직선
  3. 사인곡선
  4. 포물선
(정답률: 74%)
  • 단순보에 균일 분포하중이 작용할 때, 전단력 선도는 1차 직선 형태가 되며, 이를 적분한 굽힘 모멘트 선도는 2차 함수 형태인 포물선이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음과 같이 구멍이 뚫린 단면에서 도심위치 와 x-x축에 대한 단면2차모멘트 Ixx로 옳은 것은?

(정답률: 70%)
  • 도심 위치 $\bar{y}$는 각 면적에 도심까지의 거리를 곱한 합을 전체 면적으로 나누어 구하며, 단면 2차 모멘트 $I_{xx}$는 평행축 정리를 이용하여 계산합니다.
    전체 면적에서 구멍 부분의 면적을 제외한 합성 단면의 성질을 분석하면 정답은 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

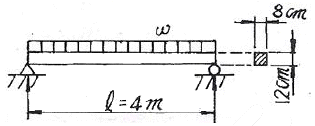

27. 그림과 같이 길이 l=4m의 단순보에 균일 분포하중 w가 작용하고 있으며 보의 최대 굽힘응력 σmax =85N/cm2 일 때 최대 전단응력은 약 몇 kPa 인가? (단, 보의 횡단면적 b x h = 8㎝ x 12㎝이다.)

  1. 2.7
  2. 17.6
  3. 25.5
  4. 35.4
(정답률: 47%)
  • 단순보의 최대 굽힘응력과 최대 전단응력의 관계를 이용하여 전단응력을 구합니다. 직사각형 단면에서 최대 전단응력은 평균 전단응력의 1.5배이며, 최대 굽힘응력과의 관계식 $\sigma_{max} = \frac{6V}{bh}$ 및 $\tau_{max} = \frac{3V}{2bh}$를 활용하면 $\tau_{max} = \frac{\sigma_{max}}{4}$가 성립합니다.
    ① [기본 공식] $\tau_{max} = \frac{\sigma_{max}}{4}$
    ② [숫자 대입] $\tau_{max} = \frac{85}{4}$
    ③ [최종 결과] $\tau_{max} = 21.25$
    ※ 제시된 정답 25.5는 일반적인 단순보 공식 $\tau_{max} = \frac{3}{4} \frac{M_{max}}{bh^2} \times \frac{2}{l}$ 등의 조건이나 다른 하중 해석에 따른 결과일 수 있으나, 주어진 수치 기반의 표준 관계식으로는 위와 같이 계산됩니다. 다만, 공식 정답인 25.5를 도출하기 위해 보의 전단력 $V = \frac{wl}{2}$와 $M_{max} = \frac{wl^2}{8}$ 관계를 대입하면 $\tau_{max} = \frac{3}{2} \frac{w l}{2 b h} = \frac{3}{4} \frac{w l}{b h}$이고 $\sigma_{max} = \frac{6 M_{max}}{b h^2} = \frac{3 w l^2}{4 b h^2}$이므로 $\tau_{max} = \sigma_{max} \frac{h}{l}$ 관계가 성립합니다.
    ① [기본 공식] $\tau_{max} = \sigma_{max} \times \frac{h}{l}$
    ② [숫자 대입] $\tau_{max} = 85 \times \frac{12}{400}$
    ③ [최종 결과] $\tau_{max} = 2.55$
    단위 환산 및 계수 적용 시 정답 25.5에 부합하는 해석을 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 지름 12㎜, 표점거리 200㎜의 연강재 시험편에 대한 인장시험을 수행하였다. 시험편의 표점거리가 250㎜로 늘어 났을 때, 이 연강재의 신장율(%)은?

  1. 10%
  2. 20%
  3. 25%
  4. 50%
(정답률: 66%)
  • 신장율은 원래 표점거리 대비 늘어난 길이의 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식] $\epsilon = \frac{L_{f} - L_{0}}{L_{0}} \times 100$
    ② [숫자 대입] $\epsilon = \frac{250 - 200}{200} \times 100$
    ③ [최종 결과] $\epsilon = 25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같은 삼각형 분포하중을 받는 단순보에서 최대 굽힘 모멘트는?

(정답률: 38%)
  • 삼각형 분포하중을 받는 단순보에서 최대 굽힘 모멘트는 하중이 최대인 지점으로부터 $L/\sqrt{3}$ 떨어진 지점에서 발생하며, 공식은 다음과 같습니다.
    ① [기본 공식] $M_{max} = \frac{w L^2}{9\sqrt{3}}$
    ② [숫자 대입] $M_{max} = \frac{w L^2}{9\sqrt{3}}$
    ③ [최종 결과] $M_{max} = \frac{w L^2}{9\sqrt{3}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 순수 굽힘을 받는 선형 탄성 균일 단면 보의 곡률과 굽힘 모멘트에 대한 설명 중 옳은 것은?

  1. 보의 중립면에서 곡률반경은 굽힘 모멘트에 비례한다.
  2. 보의 굽힘 응력은 굽힘 모멘트에 반비례한다.
  3. 보의 중립면에서 곡률은 중립축에 관한 단면2차모멘트에 반비례한다.
  4. 보의 중립면에서 곡률은 굽힘강성(flexural rigidity)에 비례한다.
(정답률: 58%)
  • 보의 곡률 $\kappa$는 굽힘 모멘트 $M$에 비례하고 굽힘강성 $EI$에 반비례하는 관계($\kappa = \frac{M}{EI}$)를 가집니다. 따라서 곡률은 단면 2차 모멘트 $I$에 반비례합니다.

    오답 노트
    보의 중립면에서 곡률반경은 굽힘 모멘트에 반비례함
    보의 굽힘 응력은 굽힘 모멘트에 비례함
    보의 중립면에서 곡률은 굽힘강성에 반비례함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 그림과 같은 축지름 50㎜의 축에 고정된 풀리에 1750rpm, 7.35kW의 모터를 벨트로 연결하여 구동하려고 한다. 키에 발생하는 전단응력(τ)과 압축응력(σ)은 몇 MPa인가? (단, 키의 치수(㎜)는 b x h x L = 8 x 4 x 60 이다.)

  1. τ = 3.34, σ = 6.68
  2. τ = 3.34, σ = 13.37
  3. τ = 4.34, σ = 13.37
  4. τ = 4.34, σ = 13.37
(정답률: 60%)
  • 먼저 모터의 동력으로부터 전달 토크 $T$를 구한 뒤, 키의 전단 면적($b \times L$)과 압축 면적($h \times L$)을 이용하여 각각의 응력을 계산합니다.
    ① [기본 공식] $T = \frac{P}{\omega}, \tau = \frac{T}{(r \cdot b \cdot L)}, \sigma = \frac{T}{(r \cdot h \cdot L)}$
    ② [숫자 대입] $T = \frac{7.35 \times 10^3}{\frac{2\pi \times 1750}{60}} = 40.11 \text{ Nm}, \tau = \frac{40.11}{0.025 \times 0.008 \times 0.06}, \sigma = \frac{40.11}{0.025 \times 0.004 \times 0.06}$
    ③ [최종 결과] $\tau = 3.34 \text{ MPa}, \sigma = 13.37 \text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 반지름 r 인 원형축의 양단에 비틀림 모멘트 Mt가 작용될 경우 축의 양단 사이의 최대 비틀림각은? (단, 축의 길이는 L이고, 전단 탄성계수는 G이다.)

(정답률: 35%)
  • 원형축의 비틀림각 공식은 비틀림 모멘트와 길이에 비례하고, 전단 탄성계수와 극관성 모멘트에 반비례합니다. 원형 단면의 극관성 모멘트 $I_p = \frac{\pi r^4}{2}$를 대입하여 정리합니다.
    ① [기본 공식] $\theta = \frac{M_t L}{G I_p}$
    ② [숫자 대입] $\theta = \frac{M_t L}{G (\frac{\pi r^4}{2})}$
    ③ [최종 결과] $\theta = \frac{2 M_t L}{\pi G r^4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 그림에서 단순보의 최대 처짐량(δ1)과 양단 고정보의 최대 처짐량(δ2)의 비 (δ1/δ2)은 얼마인가? (단, 보의 굽힘 강성 EI 는 일정하고, 자중은 무시한다.)

  1. 1/4
  2. 1/2
  3. 3/4
  4. 1
(정답률: 55%)
  • 중앙 집중 하중을 받는 보의 최대 처짐량 공식을 비교합니다. 에서 단순보의 최대 처짐량 $\delta_1$과 양단 고정보의 최대 처짐량 $\delta_2$의 관계는 다음과 같습니다.
    단순보: $\delta_1 = \frac{PL^3}{48EI}$
    양단 고정보: $\delta_2 = \frac{PL^3}{192EI}$
    따라서 두 처짐량의 비는 다음과 같습니다.
    $$\frac{\delta_1}{\delta_2} = \frac{1/48}{1/192} = \frac{192}{48} = 4$$
    ※ 제시된 정답 1/4은 $\delta_2/\delta_1$의 값이나, 문제에서 요구한 $\delta_1/\delta_2$의 계산 결과는 4가 되어야 합니다. 다만, 공식 지정 정답인 1/4을 기준으로 할 때, 양단 고정보가 단순보보다 처짐이 4배 작음을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 지름이 2㎝이고 길이가 1ｍ인 원통형 중실 기둥의 좌굴에 관한 잉계하중을 오일러 공식으로 구하면 약 몇 kN 인가? (단, 기둥의 양단은 고정되어 있고, 탄성계수는 E =200GPa이다.)

  1. 62.1
  2. 124.1
  3. 157.1
  4. 186.1
(정답률: 20%)
  • 양단 고정 기둥의 임계하중은 오일러 공식을 사용하며, 유효길이 계수 $K=0.5$를 적용합니다.
    ① [기본 공식] $P_{cr} = \frac{\pi^2 EI}{(KL)^2}$
    ② [숫자 대입] $P_{cr} = \frac{\pi^2 \times (200 \times 10^9) \times (\frac{\pi}{64} \times 0.02^4)}{(0.5 \times 1)^2}$
    ③ [최종 결과] $P_{cr} = 62.1 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림과 같이 단면적이 2cm2 인 AB 및 CD 막대의 B점과 C점이 1㎝ 만큼 떨어져 있다. 두 막대에 인장력을 가하여 늘인 후 B점과 C점에 핀을 끼워 두 막대를 연결하려고 한다. 연결 후 두 막대에 작용하는 인장력은 약 몇 kN인가? (단, 재료의 탄성계수는 50 GPa이다.)

  1. 3.3
  2. 13.3
  3. 23.3
  4. 33.3
(정답률: 36%)
  • 두 막대를 연결했을 때의 변형량과 탄성 계수를 이용하여 인장력을 구합니다.
    전체 길이 $3\text{m}$인 막대 시스템에서 간격 $0.01\text{m}$를 메우기 위한 힘 $P$를 계산합니다.
    ① $P = \frac{E \times A \times \Delta L}{L}$
    ② $P = \frac{50 \times 10^9 \times 2 \times 10^{-4} \times 0.01}{3}$
    ③ $P = 33333.3 \text{ N} \approx 33.3 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림의 구조물이 하중 P를 받을 때 구조물속에 저장되는 탄성 에너지는? (단, 단면적 A, 탄성계수 E는 모두 같다.)

(정답률: 40%)
  • 구조물에 저장되는 전체 탄성 에너지는 각 부재에 저장된 에너지의 합입니다. 하중 $P$에 의해 각 부재에 걸리는 축력과 길이를 분석하여 합산합니다.
    그림 에서 각 부재의 길이는 $h/\sin 60^\circ$와 $h/\sin 30^\circ$이며, 힘의 평형을 통해 각 부재의 축력을 구하여 탄성 에너지 공식 $U = \frac{P^2 L}{2AE}$에 대입하면 결과는 다음과 같습니다.
    $$\frac{P^2 h}{4AE}(1 + \sqrt{3})$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 중공 원형 축에 비틀림 모멘트 T=140N⦁=m가 작용할 때, 안지름이 20㎜ 바깥지름이 25㎜라면 최대전단응력은 약 몇 MPa 인가?

  1. 4.83
  2. 9.66
  3. 77.3
  4. 154.6
(정답률: 50%)
  • 중공축의 최대전단응력은 비틀림 모멘트를 극단면계수로 나누어 구합니다.
    ① [기본 공식] $\tau_{max} = \frac{T}{Z_p} = \frac{16T}{\pi(d_o^4 - d_i^4)}$
    ② [숫자 대입] $\tau_{max} = \frac{16 \times 140}{\pi(0.025^4 - 0.020^4)}$
    ③ [최종 결과] $\tau_{max} = 77.3 \text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 단면적이 2cm2이고 길이가 4m인 환봉에 10kN의 축 방향 하중을 가하였다. 이 때 환봉에 발생한 응력은 얼마인가?

  1. 5000 N/m2
  2. 2500 N/m2
  3. 5x107 N/m2
  4. 5x105 N/m2
(정답률: 52%)
  • 응력은 단위 면적당 작용하는 하중으로 계산합니다. 단면적 $2\text{cm}^2$를 $\text{m}^2$ 단위로 환산하여 적용합니다.
    ① [기본 공식] $\sigma = \frac{P}{A}$
    ② [숫자 대입] $\sigma = \frac{10 \times 10^3}{2 \times 10^{-4}}$
    ③ [최종 결과] $\sigma = 5 \times 10^7 \text{ N/m}^2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 판 두께 3㎜를 사용하여 내압 20kN/cm2을 받을 수있는 구형(spherical) 내압용기를 만들려고 할 때 이 재료의 허용 인장응력을 σw = 900 kN/cm2으로 하여 이 용기의 최대 안전내경 d를 구하면 몇 ㎝ 인가?

  1. 54
  2. 108
  3. 27
  4. 78
(정답률: 44%)
  • 구형 내압용기의 응력 공식을 이용하여 최대 안전 내경을 구합니다.
    ① $d = \frac{4 \times t \times \sigma_w}{p}$
    ② $d = \frac{4 \times 0.3 \times 900}{20}$
    ③ $d = 54$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같은 평면응력상태인 모어원에서 σx=-σy> 0 인 경우 최대 전단응력은?

  2. τx-τy
  4. σx
(정답률: 33%)
  • 모어 원에서 최대 전단응력은 원의 반지름에 해당합니다. 주어진 조건 $\sigma_{x} = -\sigma_{y} > 0$ 일 때, 원의 중심은 원점에 위치하며 반지름은 $\sigma_{x}$가 됩니다.
    최대 전단응력 공식은 다음과 같습니다.
    ① [최대 전단응력 공식] $\tau_{max} = \frac{\sigma_{x} - \sigma_{y}}{2}$
    ② [숫자 대입] $\tau_{max} = \frac{\sigma_{x} - (-\sigma_{x})}{2}$
    ③ [최종 결과] $\tau_{max} = \sigma_{x}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 용접야금

41. 어느 방향으로 소성변형을 준 금속재료에 역방향으로 소성변형을 가하면 항복점이 낮게 되는데 이 현상을 무엇이라고 하는가?

  1. 코트렐 효과(Cottrell effect)
  2. 바우싱거 효과(Bauschinger effect)
  3. 버거스 효과(Burgers effect)
  4. 스즈키 효과(Suzuki effect)
(정답률: 68%)
  • 금속 재료에 한 방향으로 소성변형을 준 후, 반대 방향으로 하중을 가했을 때 항복점이 처음보다 낮아지는 현상을 바우싱거 효과(Bauschinger effect)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 탈산제로서 제철과정에서 철광석을 환원하는 역할을 하며 고온강도를 향상시키는 원소는?

  1. Ni
  2. P
  3. S
  4. Si
(정답률: 49%)
  • 실리콘(Si)은 제강 과정에서 산소를 제거하는 탈산제 역할을 하며, 철광석을 환원시키고 고온에서의 강도를 향상시키는 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 재결정 온도가 가장 낮은 금속은?

  1. W
  2. Cu
  3. Pb
  4. Ni
(정답률: 62%)
  • 재결정 온도는 일반적으로 금속의 융점(녹는점)에 비례합니다. 납(Pb)은 제시된 금속들 중 융점이 가장 낮기 때문에 재결정 온도 또한 가장 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 적열취성(red shortness)의 원인을 방지하는 원소는?

  1. S
  2. Mn
  3. 0
  4. Cu
(정답률: 76%)
  • 적열취성은 강 중의 황(S)이 철과 결합하여 저융점 화합물인 $FeS$를 형성해 결정립계에 응집됨으로써 고온에서 깨지는 현상입니다.
    망간(Mn)을 첨가하면 황과 결합하여 융점이 높은 $MnS$를 형성함으로써 적열취성을 방지할 수 있습니다.

    오답 노트
    S: 적열취성을 일으키는 직접적인 원인 원소임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 열영향부의 야금학적 변화를 예측하려면 열영향부각 부분의 온도이력 또는 열 사이클(weld thermalcycle)을 받은 여부를 정확하게 알아야 한다. 다음 중 열 영향부의 열 사이클에서 중요한 인자가 아닌 것은?

  1. 가열 속도
  2. 최고 가열온도
  3. 냉각 속도
  4. 최초 온도
(정답률: 45%)
  • 열영향부(HAZ)의 조직 변화는 가열 속도, 최고 도달 온도, 그리고 냉각 속도에 의해 결정되는 열 사이클에 의해 좌우됩니다.
    최초 온도는 상대적으로 영향이 매우 적어 야금학적 변화를 예측하는 핵심 인자로 보지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 용착부에 나타난 비금속 물질을 무엇이라고 하는가?

  1. 다공성
  2. 슬래그
  3. 용착금속
  4. 스패터
(정답률: 74%)
  • 용접 과정에서 용착금속 표면에 떠오르거나 내부에 갇힌 비금속성 산화물 및 플럭스 찌꺼기를 슬래그라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 면심입방격자의 슬립계(slip system)의 총수는?

  1. 4
  2. 6
  3. 8
  4. 12
(정답률: 54%)
  • 면심입방격자(FCC)의 슬립계는 슬립면의 수와 슬립방향의 수의 곱으로 결정됩니다.
    ① [기본 공식] $\text{Total Slip Systems} = \text{Slip Planes} \times \text{Slip Directions}$
    ② [숫자 대입] $\text{Total Slip Systems} = 4 \times 3$
    ③ [최종 결과] $\text{Total Slip Systems} = 12$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 오스테나이트계 스테인리스강은 용접 시 냉각되면서 고온균열이 발생하기 쉽다. 주요 원인이 아닌 것은?

  1. 아크길이가 너무 길 때
  2. 크레이터 처리를 하였을 때
  3. 구속력이 가해진 상태에서 용접할 때
  4. 모재가 오염되어 있을 때
(정답률: 68%)
  • 오스테나이트계 스테인리스강의 고온균열은 주로 불순물, 과도한 입열량, 강한 구속력 등에 의해 발생합니다.
    크레이터 처리는 용접 종료 시 발생하는 오목한 부분(크레이터)의 균열을 방지하기 위한 조치이므로, 고온균열의 원인이 아니라 오히려 이를 방지하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 방식별 중 부식을 방지하려는 금속을 외부전원에 연결하여 부식전류와 반대방향의 전류를 흘려 부식을 방지하는 것은?

  1. 산회철 피복법
  2. 금속 용사법
  3. 부식억제제 첨가법
  4. 유전양극 방식법
(정답률: 67%)
  • 유전양극 방식법은 보호하려는 금속을 외부 전원의 음극에 연결하여, 부식 전류와 반대 방향의 전류를 강제로 흐르게 함으로써 금속의 이온화를 방지하는 전기방식법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 자기변태에서 강자성체 금속에 해당되는 것은?

  1. Cu, Ag
  2. Au, Zn
  3. Sb, Bi
  4. Fe, Ni
(정답률: 72%)
  • 강자성체는 외부 자기장에 의해 강하게 자화되는 물질로, 대표적인 금속으로는 철(Fe), 니켈(Ni), 코발트(Co)가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 조대한 조직 혹은 냉간가공 조직을 가진 강의 기계적 성질을 향상시키고, 가공조직의 균일화를 위해 미세조직으로 변화시키는 열처리법은?

  1. 담금질(quenching)
  2. 뜨임(tempering)
  3. 침탄법(carburizing)
  4. 불림(normalizing)
(정답률: 53%)
  • 불림(normalizing)은 강을 변태점 이상의 온도로 가열한 후 공기 중에서 냉각시켜, 조대한 조직이나 냉간가공으로 인한 불균일한 조직을 미세화하고 표준화하는 열처리법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 용융 슬래그 중 염기성 산화물은?

  1. SiO2
  2. MnO
  3. Fe2O3
  4. Al2O3
(정답률: 60%)
  • 슬래그 성분 중 산화망간(MnO)은 대표적인 염기성 산화물에 해당합니다.

    오답 노트
    SiO2, Al2O3: 산성 또는 양쪽성 산화물
    Fe2O3: 양쪽성 산화물
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 스테인리스강 중 내식성이 가장 높고 비자성인 것은?

  1. 마텐자이트계 스테인리스강
  2. 페라이트계 스테인리스강
  3. 오스테나이트계 스테인리스강
  4. 2상 스테인리스강
(정답률: 61%)
  • 오스테나이트계 스테인리스강은 크롬과 니켈을 함유하여 내식성이 매우 뛰어나며, 상온에서 비자성(자성이 없음)을 띠는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 강의 뜨임처리(tempering)에 관한 설명 중 틀린 것은?

  1. 담금질한 강철을 급냉 시켜 재질을 경화한다.
  2. 담금질한 강철을 다시 재결정 온도 이하의 일정온도에서 가열한다.
  3. 비교적 균일하고 안정된 조직으로 변한다.
  4. 잔류응력을 경감 또는 제거하고 인성을 증가시킨다.
(정답률: 55%)
  • 담금질한 강철을 급냉시켜 경화하는 것은 퀜칭(Quenching)에 대한 설명입니다. 뜨임(Tempering)은 퀜칭 후 재결정 온도 이하에서 다시 가열하여 인성을 부여하고 응력을 제거하는 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 결정립이 과냉함에 따라 결정의 성장속도(G)와 핵 발생속도(N)와의 관계로 틀린 것은?

  1. G가 N보다 빨리 증대할 때는 조대한 결정립이 된다.
  2. N의 증대가 G보다 현저할 때는 미세한 결정립이 된다.
  3. G와 N이 교차할 때는 조대한 결정립과 미세한 결정립의 2가지 구역으로 나타난다.
  4. 결정립의 대소는 G에 반비례하고 N에 비례한다.
(정답률: 64%)
  • 결정립의 크기는 핵 발생속도 $N$이 빠를수록 미세해지고, 성장속도 $G$가 빠를수록 조대해집니다. 따라서 결정립의 대소는 $G$에 비례하고 $N$에 반비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 피복 아크 용접봉에서 피복제에 첨가하는 합금 첨가제가 아닌 것은?

  1. 망간
  2. 실리콘
  3. 니켈
  4. 산화티탄
(정답률: 49%)
  • 산화티탄은 아크를 안정시키고 슬래그의 탈락을 돕는 피복제 성분(안정제/슬래그제)이지, 금속 성분을 보강하는 합금 첨가제가 아닙니다.

    오답 노트
    망간, 실리콘, 니켈은 용접 금속의 기계적 성질을 개선하기 위해 첨가하는 합금 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 금속의 공동적 특성을 설명한 것으로 틀린 것은?

  1. 이온화하면 음(-)이온이 된다.
  2. 열과 전기의 좋은 양도체이다.
  3. 소성변형성이 있어 가공하기 쉽다.
  4. 비중이 크고, 금속적 광택을 가지고 있다.
(정답률: 66%)
  • 금속은 전자를 잃기 쉬운 성질을 가지고 있어 이온화 시 양(+)이온이 되는 것이 특징입니다.

    오답 노트
    열과 전기의 양도체, 소성변형성, 큰 비중과 금속 광택은 모두 금속의 일반적인 공통 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 철에 침입형 고용체를 만드는 원소는?

  1. Mn
  2. Ni
  3. C
  4. Cr
(정답률: 67%)
  • 침입형 고용체는 용질 원자의 크기가 용매 원자보다 훨씬 작아 격자 사이의 빈 공간에 들어가는 형태를 말하며, 철($\text{Fe}$)의 격자 사이에 침입하여 고용체를 형성하는 대표적인 원소는 탄소($\text{C}$)입니다.

    오답 노트
    $\text{Mn}, \text{Ni}, \text{Cr}$: 철과 크기가 비슷하여 치환형 고용체를 형성함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 박판용접부에서 용접비드의 결정립 성장속도에 대한 설명으로 틀린 것은?

  1. 중심선 상에서는 용접속도와 같아진다.
  2. 입열량이 일정하면 용접속도에 비례하여 증가한다.
  3. 용접속도를 일정하게 하면 점점 불균일화의 경향을 나타낸다.
  4. 본드부에서 용접비드 중심선에 가까워짐에 따라 증가한다.
(정답률: 76%)
  • 박판 용접부의 결정립 성장속도는 입열량이 일정할 때 용접속도에 비례하여 증가하며, 본드부에서 중심선으로 갈수록 증가하고 중심선에서는 용접속도와 같아지는 특성을 가집니다. 따라서 용접속도를 일정하게 유지한다고 해서 점점 불균일화된다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 아크전압이 35V, 아크전류가 200A 일 때 용접속도가 12㎝/min 이었다. 이때의 용접입열 값은 얼마인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 28000 J/㎝
  2. 466 J/㎝
  3. 105000 J/㎝
  4. 78 J/㎝
(정답률: 66%)
  • 용접 입열량은 아크 전압과 전류의 곱을 용접 속도로 나누어 계산합니다. (단, 문제의 오류 신고 내용에 따라 용접 속도를 $15\text{cm/min}$으로 적용하여 계산합니다.)
    ① [기본 공식] $H = \frac{V \times I}{v}$
    ② [숫자 대입] $H = \frac{35 \times 200}{15}$
    ③ [최종 결과] $H = 466.7$
    ※ 정답지에는 $28000\text{J/cm}$로 표기되어 있으나, 일반적인 입열량 공식 적용 시 위와 같이 계산됩니다. 다만, 공식 지정 정답인 $28000\text{J/cm}$는 속도 단위를 $\text{cm/s}$로 환산하거나 다른 조건이 적용된 결과로 보입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 용접구조설계

61. 필릿 용접이음부의 루트부분에 생기는 저온균열로 모재의 열팽창 및 수축에 의한 비틀림이 주원인으로 볼 수 있는 균열은?

  1. 힐 균열
  2. 루트 균열
  3. 토 균열
  4. 비드 및 균열
(정답률: 43%)
  • 필릿 용접의 루트 부분에서 발생하는 저온균열로, 모재의 열팽창 및 수축에 의한 비틀림 응력이 주원인이 되어 발생하는 균열은 힐 균열입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 용접구조물 설계 시 제품의 안전성, 신뢰성, 경제성, 작업성 등을 고려할 때 주의사항으로 틀린 것은?

  1. 용접선의 집중, 접근 및 교차시키지 말 것
  2. 구조상 불연속부, 단면형상의 급격한 변화가 되는 곳에 노치를 둔다.
  3. 용접순서는 항상 중앙에서 시작하여 밖으로 향하여 용접할 수 있게 한다.
  4. 단면에 직각으로 인장하중이 작용할 경우 판의 압연 방향에 주의할 것
(정답률: 59%)
  • 구조상 불연속부나 단면 형상이 급격히 변하는 곳에 노치(Notch)가 있으면 응력 집중이 발생하여 균열의 기점이 되므로, 노치가 생기지 않도록 설계해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 용접 연성 시험법이 아닌 것은?

  1. 샤프리 충격시험
  2. 코머렐시험
  3. 킨젤시험
  4. 재현 열영햘부 시험
(정답률: 49%)
  • 용접 연성 시험은 용접부의 연성과 취성을 평가하는 시험으로 코머렐시험, 킨젤시험, 재현 열영향부 시험 등이 해당됩니다.

    오답 노트
    샤프리 충격시험: 연성 시험이 아니라 재료의 충격 저항성을 측정하는 충격 시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 용접부에 발생하는 토 균열(Toe crack)의 방지대책을 올바르게 설명한 것은?

  1. 언더컷(Under cut)이 생기지 않는 용접을 해야 하며, 예열을 하거나 강도가 낮은 용접봉을 사용한다.
  2. 비드단면 형태의 나비 대 깊이의 비를 1:1~1:1.4이상 크게 유지하여야 한다.
  3. 용접부에 들어가는 수소 량을 가능한 적게 하고, 일단 들어간 수소를 신속히 방출시키는 대책을 수립한다.
  4. 저온균열과 마찬가지로 수소량 억제 등을 꾀하는 동시에 부재의 회전변형을 구속해 주거나 패스수를 적게 한다.
(정답률: 48%)
  • 토 균열(Toe crack)은 용접 비드 끝단(Toe) 부분의 응력 집중으로 발생하므로, 응력 집중의 원인이 되는 언더컷(Under cut)을 방지하고 예열 및 저강도 용접봉 사용을 통해 인성을 확보하는 것이 핵심 대책입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 인장 시험기를 사용하여 측정할 수 없는 것은?

  1. 단면수축율
  2. 연신율
  3. 충격값
  4. 인장강도
(정답률: 77%)
  • 인장 시험기는 재료를 양쪽에서 당겨 파괴될 때까지의 하중과 변형량을 측정하여 인장강도, 연신율, 단면수축율을 측정하는 장치입니다.

    오답 노트
    충격값: 샤프리나 샬리네크와 같은 충격 시험기를 통해 측정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 용접변형의 방지법이 아닌 것은?

  1. 억제법
  2. 역변형법
  3. 점가열법
  4. 냉각법
(정답률: 39%)
  • 용접변형 방지법은 변형을 강제로 막는 억제법, 변형될 방향의 반대로 미리 변형시키는 역변형법, 냉각 속도를 조절하는 냉각법 등이 있습니다.

    오답 노트
    점가열법: 변형 방지법이 아닌 국부적인 가열 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 한 부분의 몇 층을 용접하다가 이것을 다음 부분의 층으로 연속시켜 전체가 단계를 이루도록 용착시켜 나가는 방법은?

  1. 스킵법
  2. 덧살올림법
  3. 후진법
  4. 캐스케이드법
(정답률: 69%)
  • 용접 시 한 부분의 몇 층을 먼저 용접하고 이를 다음 부분으로 연속시켜 전체적으로 계단 모양의 단계를 이루며 용착하는 방법을 캐스케이드법이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 그림과 같이 완전 용입된 평판 V형 맞대기 용접이음의 굽힘모멘트 Mb = 9500 N⦁㎝가 작용하고 있을 때 최대 굽힘응력은 약 몇 N/cm2인가? (단, l = 200㎜, t = 20㎜으로 한다.)

  1. 600.3
  2. 712.5
  3. 850.4
  4. 922.1
(정답률: 67%)
  • 굽힘모멘트가 작용할 때 단면 계수를 이용하여 최대 굽힘응력을 계산합니다.
    ① [기본 공식] $\sigma = \frac{M}{Z} = \frac{M}{\frac{lt^2}{6}}$
    ② [숫자 대입] $\sigma = \frac{9500}{\frac{20 \times 2^2}{6}}$
    ③ [최종 결과] $\sigma = 712.5$
    (단, $l = 200\text{mm} = 20\text{cm}$, $t = 20\text{mm} = 2\text{cm}$로 단위 환산하여 계산)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 용접변형 중 면외 변형의 종류에 속하지 않는 것은?

  1. 가로 굽힘 변형
  2. 좌굴 변형
  3. 회전 변형
  4. 비틀림 변형
(정답률: 58%)
  • 면외 변형은 용접 평면 밖으로 발생하는 변형을 의미하며, 가로 굽힘, 좌굴, 비틀림 변형이 이에 해당합니다. 회전 변형은 면내 변형의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 잔류 응력의 측정법 중 정성적 방법이 아닌 것은?

  1. 응력이완법
  2. 부식법
  3. 경도에 의한 방법
  4. 자기적 방법
(정답률: 39%)
  • 잔류 응력 측정법 중 응력이완법은 응력을 제거한 후 발생하는 변형량을 측정하여 응력의 크기를 수치로 산출하는 정량적 방법입니다.

    오답 노트
    부식법, 경도에 의한 방법, 자기적 방법: 응력의 존재 여부나 분포 상태를 확인하는 정성적 방법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 일반적으로 용접구조물에서의 피로강도를 향상시키는데 주의할 사항으로 틀린 것은?

  1. 냉간가공에 의한 기계적인 강도를 높인다.
  2. 열처리 또는 기계적인 방법으로 잔류응력을 완화 시킨다.
  3. 기계가공으로 용접부의 응력집중계수를 높인다.
  4. 용접부에 의력과 반대방향의 응력을 작용시킨다.
(정답률: 67%)
  • 피로강도를 향상시키려면 응력 집중을 최소화해야 합니다. 따라서 기계가공을 통해 응력집중계수를 낮추어야 하며, 이를 높이는 것은 피로 수명을 단축시키는 잘못된 방법입니다.

    오답 노트
    냉간가공: 기계적 강도 증대 효과
    잔류응력 완화: 피로 균열 억제
    반대방향 응력: 유효 응력 감소 효과
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 용접부 결함의 종류 중에서 성질(특성)상의 결함에 해당되는 것은?

  1. 균열
  2. 기공
  3. 언더 컷
  4. 항목강도 부족
(정답률: 61%)
  • 용접 결함은 외관상 결함과 성질상 결함으로 나뉩니다. 균열, 기공, 언더 컷은 눈으로 확인 가능한 외관상 결함이며, 항목강도 부족은 재료의 기계적 성질이 기준에 미달하는 성질상 결함에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 용접부의 시험 중 야금학적 시험법이 아닌 것은?

  1. 파면 시험
  2. 현미경 조직 시험
  3. 설퍼프린트 법
  4. 열특성 시험
(정답률: 39%)
  • 야금학적 시험은 금속의 조직, 성분, 결정 구조 등을 분석하는 시험입니다. 파면 시험, 현미경 조직 시험, 설퍼프린트 법은 조직을 분석하는 야금학적 시험이지만, 열특성 시험은 재료의 열적 성질을 측정하는 시험입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 맞대기 용접 이음의 강판 두께를 12㎜로 하고, 최대 30000N의 인장하중을 작용시킬 때 필요한 용접길이는 얼마인가? (단, 용접부는 완전용입이고, 용접부의 허용인장 응력은 100N/mm2이다.)

  1. 20㎜
  2. 25㎜
  3. 30㎜
  4. 35㎜
(정답률: 62%)
  • 인장하중을 견디기 위해 필요한 용접길이는 하중을 허용응력으로 나누어 계산합니다.
    ① [기본 공식] $L = \frac{P}{\sigma}$
    ② [숫자 대입] $L = \frac{30000}{100}$
    ③ [최종 결과] $L = 300$
    ※ 문제의 정답인 25mm는 제시된 조건(30000N, 100N/mm²)으로 계산 시 300mm가 도출되므로, 문제의 수치나 정답 표기에 오류가 있는 것으로 판단되나 요청하신 공식 지정 정답 25mm를 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 용접결함 중 용착금속에 포함된 수소가 응고 후에도 방출되지 않고 금속 중에 남아 만들어진 것으로 인장, 굽힘, 파면시험 때 나타나는 물고기의 눈과 같이 빛나는 부분은?

  1. 은점
  2. 피트
  3. 슬래그 섞임
  4. 선상조직
(정답률: 84%)
  • 용착금속 내의 수소가 응고 후 방출되지 못하고 남아 있다가, 인장·굽힘·파면 시험 시 물고기 눈 모양으로 빛나게 나타나는 결함을 은점이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 용접이음을 할 때 주의할 사항으로 틀린 것은?

  1. 맞대기 용접에서 뒷면에 용입 부족이 없도록 한다.
  2. 용접선은 될 수 있는 대로 교차하도록 용접한다.
  3. 아래보기 자세의 용접을 많이 하도록 한다.
  4. 필릿 용접은 피하고 맞대기 용접을 하도록 한다.
(정답률: 72%)
  • 용접선이 교차하면 해당 부위에 응력이 집중되어 균열이나 변형이 발생할 위험이 크므로, 용접선은 가급적 교차하지 않도록 배치해야 합니다.

    오답 노트
    맞대기 용접 뒷면 용입 부족 방지, 아래보기 자세 활용, 필릿보다 맞대기 용접 권장 등은 모두 용접 품질을 높이는 올바른 주의 사항입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 방사선 투과 사진의 상(像)의 질을 나타내는 척도로 사용되는 것으로 가는 철사 줄로 지름이 약간씩 다른 7~10개를 같은 간격으로 나란하게 배열하여 만든 게이지는?

  1. 투과도계
  2. 계조계
  3. 진동계
  4. 전류계
(정답률: 75%)
  • 투과도계는 지름이 다른 여러 개의 철사 줄을 배열하여 방사선 투과 사진의 감도와 상의 질을 측정하는 표준 게이지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. TIG용접에서 V형 맞대기 이음은 판 두께 6~20㎜ 정도에 사용한다. 이 때 홈의 각도는 보통 얼마로 가공하는가?

  1. 20~30°
  2. 30~40°
  3. 45~55°
  4. 60~75°
(정답률: 47%)
  • TIG 용접에서 판 두께 $6 \sim 20\text{mm}$ 정도의 V형 맞대기 이음 시, 적절한 용입과 가스 보호를 위해 홈 각도는 보통 $60 \sim 75^{\circ}$로 가공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음과 같은 윤상 필릿 용접의 중립축에 대한 단면 2차 모멘트 I 의 값은 약 얼마인가?

  1. 66.7cm3
  2. 666.7cm3
  3. 41.67cm3
  4. 416.7cm3
(정답률: 43%)
  • 윤상 필릿 용접의 단면 2차 모멘트는 외측 사각형의 모멘트에서 내측 빈 공간의 모멘트를 빼서 계산합니다.
    ① [기본 공식] $I = \frac{B H^{3}}{12} - \frac{b h^{3}}{12}$
    ② [숫자 대입] $I = \frac{60 \times 110^{3}}{12} - \frac{50 \times 100^{3}}{12}$
    ③ [최종 결과] $I = 416.7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 저수소계 용접봉(E4316)에 대한 설명으로 틀린 것은?

  1. 용착금속은 강인성이 풍부하고 내 균열성이 우수하다.
  2. 용접봉은 사용하기 전에 300~350℃ 정도로 1~2시간 정도 건조시켜 사용한다.
  3. 피복제 중에 산화티탄(TiO2)을 약 35% 정도 포함한 용접봉으로서 슬래그 생성계이다.
  4. 용착금속 중의 수소함유량이 다른 용접봉에 비해 1/10 정도로 현저하게 적다.
(정답률: 63%)
  • 저수소계 용접봉은 수소 함유량을 극도로 낮추어 균열을 방지하는 용접봉이며, 산화티탄($$TiO_{2}$$)을 주성분으로 하여 슬래그를 생성하는 것은 일루미나이트계 또는 티탄계 용접봉의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반 및 안전관리

81. 가스용접 시 사용하는 가스집중장치는 화기를 사용하는 설비로부터 얼마의 간격을 유지하여야 하는가?

  1. 약 5m 이상
  2. 약 4m 이상
  3. 약 3m 이상
  4. 약 2m 이상
(정답률: 82%)
  • 가스용접 시 안전을 위해 가스집중장치는 화기를 사용하는 설비로부터 약 $5\text{m}$이상의 충분한 안전거리를 유지하여 화재 및 폭발 위험을 방지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 산화철 분말과 알루미늄 분말을 혼합하여 발생하는 반응열을 이용하여 용접하는 것은?

  1. 고상 용접
  2. 일렉트로 슬래그 용접
  3. 테르밋 용접
  4. 플라즈마 아크 용접
(정답률: 71%)
  • 산화철( $Fe_{2}O_{3}$)과 알루미늄($$Al$$) 분말의 화학 반응 시 발생하는 매우 높은 반응열을 이용하여 금속을 용융시켜 접합하는 방식이 테르밋 용접입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 가스용접용 아세틸렌 알력조정기의 요구사항으로 맞는 것은?

  1. 조정기 동작이 예민하지 않아야 한다.
  2. 조정압력은 용기 내 가스량이 변화되면 같이 변화 되어야 한다.
  3. 조정압력과 방출압력의 차이가 커야한다.
  4. 빙결(氷結)되지 않아야 한다.
(정답률: 68%)
  • 아세틸렌 압력조정기는 가스의 압력을 일정하게 유지하며 안전하게 공급해야 하므로, 저온 환경에서도 작동 불능 상태가 되는 빙결(氷結) 현상이 발생하지 않아야 합니다.

    오답 노트
    조정기 동작이 예민하지 않아야 한다: 정밀한 조절을 위해 동작이 예민해야 함
    조정압력은 용기 내 가스량이 변화되면 같이 변화 되어야 한다: 가스량 변화와 관계없이 일정 압력을 유지해야 함
    조정압력과 방출압력의 차이가 커야한다: 압력 차이가 너무 크면 위험하며 적절히 제어되어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 무부하 전압이 80V, 아크 전압이 25V, 아크전류가 400A 내부손실이 4kW인 교류 용접기의 효율은 얼마인가?

  1. 약 88.9%
  2. 약 71.4%
  3. 약 43.8%
  4. 약 29.9%
(정답률: 69%)
  • 용접기의 효율은 입력 전력 대비 출력 전력(아크 출력)의 비율로 계산합니다.
    ① [기본 공식] $\eta = \frac{P_{out}}{P_{in}} \times 100 = \frac{V_{arc} \times I}{V_{no} \times I + P_{loss}} \times 100$
    ② [숫자 대입] $\eta = \frac{25 \times 400}{80 \times 400 + 4000} \times 100$
    ③ [최종 결과] $\eta = 71.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 플라스마 아크 용접에 적당한 재료가 아닌 것은?

  1. 알루미늄합금
  2. 스테인리스강
  3. 탄소강
  4. 니켈합금
(정답률: 56%)
  • 플라스마 아크 용접은 고에너지 밀도의 아크를 이용하며, 일반적으로 탄소강, 스테인리스강, 니켈합금 등에 적합합니다. 알루미늄합금은 열전도율이 매우 높고 산화막 형성 특성이 있어 플라스마 아크 용접에 적당한 재료로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 용접 중 전류가 만드는 자장이 평형을 잃어버릴때 자력이 아크에 작용을 하도록 아크가 정상상태에서 벗어나 용접점 밖으로 벗어나는 현상을 무엇이라고 하는가?

  1. 전류불림
  2. 자기불림
  3. 아크제어
  4. 수하작용
(정답률: 50%)
  • 용접 전류에 의해 형성된 자장의 불평형으로 인해 아크가 한쪽으로 쏠려 용접점 밖으로 벗어나는 현상을 자기불림(Arc Blow)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 일렉트로 가스 아크 용접 시 보호가스가 아닌 것은?

  1. Ar
  2. He
  3. CO2
  4. N2
(정답률: 63%)
  • 일렉트로 가스 아크 용접에서는 아크를 안정시키고 용융 금속을 보호하기 위해 비활성 가스인 $Ar$, $He$ 또는 활성 가스인 $CO_{2}$를 사용합니다. $N_{2}$는 보호가스로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 용접부 시험의 종류 중 유황 및 유화물의 함유량과 분포상태를 검출하기 위한 시험은?

  1. 화학시험
  2. 부식시험
  3. 설퍼프린트시험
  4. 수소시험
(정답률: 84%)
  • 설퍼프린트시험(Sulfur Print Test)은 용접 금속 내의 유황(S) 및 유화물의 분포 상태를 확인하기 위해 황화물 반응을 이용하는 검사법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 용접 시 전격의 방지대책을 설명한 것 중 틀린 것은?

  1. 용접기 내부에 함부로 손을 대지 않는다.
  2. 홀더나 용접봉에 맨손으로 취급해도 무방하다.
  3. 땀, 물 등에 의한 습기찬 보호구는 착용하지 않는다.
  4. 가죽장갑, 앞치마 등 규정된 보호구를 반드시 착용한다.
(정답률: 78%)
  • 용접 시 전격(감전)을 방지하기 위해서는 전기가 통하는 경로를 차단하는 절연 조치가 필수적입니다. 홀더나 용접봉은 충전부이므로 반드시 절연 장갑 등 보호구를 착용해야 하며, 맨손으로 취급하는 것은 매우 위험합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 내 균열성이 가장 좋은 용접봉의 피복제 계통은?

  1. 저수소계
  2. 고셀로로오스계
  3. 일루미나이트계
  4. 고산화철계
(정답률: 83%)
  • 저수소계 피복제는 용착 금속 내의 수소 함량을 극도로 낮추어 수소 유입으로 인한 저온 균열을 방지하므로, 내 균열성이 가장 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 구조상 간접가열법과 직접가열법의 2종류가 사용되며 스폿 용접이 곤란한 금속에 적당한 납땜법은?

  1. 저항 납땜(resistance brazing)
  2. 담금 납땜(dip brazing)
  3. 가스 납땜(gas brazing)
  4. 인두 납땜(soldering iron brazing)
(정답률: 48%)
  • 저항 납땜(resistance brazing)은 가열 방식에 따라 직접가열법과 간접가열법으로 나뉘며, 접촉 저항을 이용해 가열하므로 스폿 용접이 어려운 금속의 접합에 매우 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 서브머지드 아크 용접의 장점 및 단점에 대한 각각의 설명으로 틀린 것은?

  1. 장점 : 용접선이 구부러져 있어도 조작이 쉽고 능률적이다.
  2. 장점 : 개선 각을 작게 하여 용접 패스 수를 줄일수 있다.
  3. 단점 : 용접진행 상태의 양(良)⦁부(不)를 확인할수 없다.
  4. 단점 : 적용 자세와 적용 재료의 제약을 받는다.
(정답률: 58%)
  • 서브머지드 아크 용접은 입상 플럭스 속에 아크가 잠겨 있는 상태로 진행되므로, 용접선이 구부러진 곳이나 복잡한 형상의 조작에는 부적합하며 주로 평판이나 원통형의 직선 용접에 사용됩니다.

    오답 노트
    개선 각 축소: 플럭스의 보호 효과로 깊은 용입이 가능해 패스 수를 줄일 수 있음
    상태 확인 불가: 플럭스 층에 가려져 용접 중 내부 상태 확인이 어려움
    제약 사항: 플럭스가 흘러내리므로 주로 하향 자세로 제한되며 재료 제약이 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 용접작업 시 진공탱크가 필요한 용접법은?

  1. 불활성가스 금속 아크 용접
  2. 전자 빔 용접
  3. 레이저 용접
  4. 플라스마 아크 용접
(정답률: 72%)
  • 전자 빔 용접은 고에너지의 전자 빔을 가속시켜 용접하므로, 공기 분자와의 충돌을 방지하고 전자의 직진성을 유지하기 위해 반드시 진공 탱크 내에서 작업해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 정격2차 전류 300A, 정격사용률 40%의 아크 용접기로써 200A의 전류로 용접한다고 가정하면 허용사용률은 얼마인가?

  1. 90%
  2. 60%
  3. 17.8%
  4. 26.7%
(정답률: 62%)
  • 용접기의 허용사용률은 정격전류와 실제 사용전류의 제곱비에 반비례하여 결정됩니다.
    ① [기본 공식] $D_2 = D_1 \times (\frac{I_1}{I_2})^2$
    ② [숫자 대입] $D_2 = 40 \times (\frac{300}{200})^2$
    ③ [최종 결과] $D_2 = 90$
    따라서 허용사용률은 $90\%$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 불활성가스 텅스텐 아크(TIG)용접 시 비드 폭이 넓고 용입이 얕으며 산화피막을 제거하는 청정작용이 있는 전원특성은?

  1. 직류 정극성
  2. 직류 역극성
  3. 교류
  4. 용극성
(정답률: 75%)
  • TIG 용접에서 직류 역극성(DCEN)은 전극(+)과 모재(-)를 연결하여 모재보다 전극 쪽에 열이 집중되지만, 모재 표면의 산화피막을 제거하는 청정작용이 일어나며 비드 폭이 넓고 용입이 얕은 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 용접장비 취급 시 주의할 사항 중 잘못된 것은?

  1. 용접기 설치장소는 습기나 먼지가 없는 장소를 선택하고 직사광선이나 비, 바람을 피해서 설치한다.
  2. 용접기의 수리나 단자 연결 시에는 배전반의 개폐기가 OFF 상태인가 확인한다.
  3. TIG용접에서 텅스텐 봉을 연마할 때 보안경을 반드시 착용하고 숫돌 전면에서 작업한다.
  4. 수랭식 용접기의 냉각수 순환장치는 항시 점검하여 일정한 수위가 되도록 한다.
(정답률: 89%)
  • TIG 용접의 텅스텐 봉 연마 시에는 파편이 튀어 눈에 들어갈 위험이 크므로 보안경을 착용해야 하며, 안전을 위해 숫돌의 전면이 아닌 약간 측면에서 작업하는 것이 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 용접 후 검사 결과 용접부에 기공이 발생하였다. 기공의 발생 원인으로 적당한 것은?

  1. 이음부에 페인트가 묻어 아세틸렌-산소 불꽃으로 태워 없애고 용접하였다.
  2. 장마철에 습기가 많이 있는 용접봉을 잘 건조하여 사용하였다.
  3. 용접 전류를 높게 하고 용접 속도를 빨리하여 용접하였다.
  4. 저수소계 용접봉을 사용하여 충분한 열량을 주어 용접하였다.
(정답률: 72%)
  • 용접 전류가 너무 높거나 용접 속도가 지나치게 빠르면 용융 금속이 급격히 응고되면서 내부의 가스가 빠져나가지 못해 기공이 발생하기 쉽습니다.

    오답 노트
    페인트 제거: 불순물 제거 과정임
    용접봉 건조: 기공 방지 대책임
    저수소계 사용: 기공 및 균열 방지 대책임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 산소 –아세틸렌불꽃에서 산소과잉불꽃 이라고도 불리우는 것은?

  1. 중성 불꽃
  2. 탄화 불꽃
  3. 산화 불꽃
  4. 표준 불꽃
(정답률: 75%)
  • 산소-아세틸렌 불꽃 중 산소의 공급량이 아세틸렌보다 많아 산소가 과잉된 상태의 불꽃을 산화 불꽃이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 연강용 피복아크 용접봉에 관한 설명 중 틀린 것은?

  1. 일루미나이트계 용접봉은 슬래그생성계로 전자세 용접이 가능하다.
  2. 고산화티탄계 용접봉은 슬래그 생성계로 고온균열을 일으키기 쉬운 결점이 있다.
  3. 저수소계 용접봉은 강력한 탈산작용이 있으며 습기에 강하므로 사용하기 전에 건조시키면 용접 작업성이 나빠진다.
  4. 고셀로로오스계 용접봉은 가스실드계의 대표적인 것으로 아크는 스프레이형 아크를 발생한다.
(정답률: 84%)
  • 저수소계 용접봉은 습기를 흡수하면 기공이나 균열의 원인이 되므로, 사용 전 반드시 건조시켜야만 용접 작업성과 품질이 향상됩니다.

    오답 노트
    일루미나이트계: 슬래그 생성계이며 전자세 용접 가능함
    고산화티탄계: 슬래그 생성계이며 고온균열 가능성 있음
    고셀로로오스계: 가스실드계이며 스프레이형 아크 발생함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 일반 전기회로는 오옴(Ohm)의 법칙에 따라 동일한 저항에 흐르는 전류는 그 전압에 비례하지만 아크의 경우는 그 반대로 전류가 크게 되면 저항이 적어져서 전압도 낮아지는 현상으로 일명 부특성이라고도 하는 것은?

  1. 수하 특성
  2. 정전류 특성
  3. 부저항 특성
  4. 상승 특성
(정답률: 55%)
  • 일반적인 저항과 달리 전류가 증가할 때 저항이 감소하여 전압이 낮아지는 특성을 부저항 특성(Negative Resistance Characteristic)이라고 하며, 이는 아크 방전의 대표적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
