공조냉동기계산업기사 필기 기출문제복원 (2004-03-07)

공조냉동기계산업기사
(2004-03-07 기출문제)

목록

1과목: 공기조화

1. 1기압,100℃의 포화수 5㎏을 100℃의 건포화 증기로 만들기 위해서는 몇 ㎉의 열량이 필요한가?

  1. 2695㎉
  2. 3500㎉
  3. 3750㎉
  4. 4000㎉
(정답률: 53%)
  • 포화수를 건포화 증기로 만들기 위해서는 포화수의 온도인 100℃보다 높은 온도로 가열해야 합니다. 이때 필요한 열량은 물질의 상태 변화에 따른 열량 변화와 온도 상승에 따른 열량 변화의 합입니다.

    먼저, 포화수를 건포화 증기로 만들기 위해 물질의 상태 변화에 따른 열량 변화를 계산해보겠습니다. 포화수 1kg의 상태를 건포화 증기로 바꾸기 위해서는 1kg의 물질에 대해 증기화 열을 공급해야 합니다. 증기화 열은 물질의 종류와 온도에 따라 다르며, 물의 증기화 열은 540 kcal/kg입니다. 따라서, 5kg의 포화수를 건포화 증기로 만들기 위해서는 다음과 같은 열량이 필요합니다.

    5kg × 540 kcal/kg = 2700 kcal = 2700 × 4.18 J = 11286 J = 11.29 kJ

    다음으로, 건포화 증기의 온도를 100℃로 유지하기 위해 필요한 열량을 계산해보겠습니다. 건포화 증기의 온도를 유지하기 위해서는 증기의 온도가 높아져도 액화되지 않도록 증기에 열을 공급해야 합니다. 이때 필요한 열량은 증기의 비열과 온도 상승에 따른 열량 변화의 합입니다.

    건포화 증기의 비열은 물질의 종류와 온도에 따라 다르며, 물증기의 비열은 0.48 kcal/kg℃입니다. 따라서, 5kg의 건포화 증기를 100℃로 유지하기 위해서는 다음과 같은 열량이 필요합니다.

    5kg × 0.48 kcal/kg℃ × (100℃ - 100℃) = 0 kcal = 0 J

    따라서, 포화수 5kg을 건포화 증기로 만들기 위해서는 총 11.29 kJ의 열량이 필요합니다. 이를 kcal로 환산하면 다음과 같습니다.

    11.29 kJ ÷ 4.18 kcal/kJ = 2.7 kcal ≈ 2695 kcal

    따라서, 정답은 "2695㎉"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 복사 난방의 특징에 관한 설명 중 잘못된 것은?

  1. 방열기가 불필요하여 바닥 이용도가 크다.
  2. 실내 온도 분포가 균등하여 쾌감도가 높다.
  3. 열손실을 막기 위한 단열층이 필요하다.
  4. 예열시간이 짧아서 쉽게 난방효과를 얻을 수 있다.
(정답률: 71%)
  • "예열시간이 짧아서 쉽게 난방효과를 얻을 수 있다."는 잘못된 설명이다. 복사 난방은 예열시간이 짧아서 쉽게 난방효과를 얻을 수 있다는 것이 특징 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 에너지 소비가 가장 큰 공조방식은?

  1. 휀코일 유니트 방식
  2. 각층 유니트 방식
  3. 2중 덕트 방식
  4. 유인 유니트 방식
(정답률: 80%)
  • 2중 덕트 방식은 공기를 냉방기에서 처리한 후 2개의 덕트를 통해 각각 냉방과 난방을 수행하는 방식입니다. 이 방식은 냉방과 난방을 동시에 수행하지 않기 때문에 다른 방식에 비해 에너지 소비가 큽니다. 또한 덕트의 길이가 길어지면서 공기의 압력 손실이 발생하고, 유지보수 비용도 높아지는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 고속덕트 특징으로 옳지 않은 것은?

  1. 마찰에 의한 압력손실이 크다.
  2. 소음이 작다.
  3. 운전비가 증대한다.
  4. 장방형 대신에 스파이럴관이나 원형덕트를 사용하는 경우가 많다.
(정답률: 85%)
  • 고속덕트는 고속으로 공기를 이동시키기 때문에 마찰에 의한 압력손실이 크고, 이로 인해 운전비가 증대됩니다. 따라서 "운전비가 증대한다."가 옳지 않은 것이 아니라, "소음이 작다."가 옳지 않은 것입니다. 고속덕트는 고속으로 공기를 이동시키기 때문에 소음이 크게 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 실내 냉방시 현열부하가 8000㎉/h인 실내를 26℃로 냉방하는 경우 20℃의 냉풍으로 송풍하면 필요한 송풍량은 몇 m3/h인가? (단,공기의 비열은 0.24㎉/㎏℃이며,비중량은 1.2㎏/m3이다.)

  1. 2893
  2. 4630
  3. 5787
  4. 9260
(정답률: 72%)
  • 냉방시 현열부하는 8000㎉/h이므로, 1시간에 8000㎉의 열을 제거해야 한다. 공기의 비열이 0.24㎉/㎏℃이므로, 1㎏의 공기가 1℃ 내려가려면 0.24㎉의 열이 필요하다. 따라서 1시간에 8000㎉의 열을 제거하려면, 8000/0.24 = 33333.33...㎏의 공기가 1℃ 내려가야 한다.

    실내를 26℃로 냉방하려면, 외부의 공기보다 실내의 공기가 6℃ 낮아야 한다. 따라서 냉풍으로 송풍할 때는 20℃의 공기를 실내로 보내야 한다. 이때 필요한 공기량은 다음과 같다.

    33333.33...㎏의 공기가 1℃ 내려가려면, 33333.33.../6 = 5555.55...㎏의 공기가 1℃ 내려가야 한다. 공기의 비중량이 1.2㎏/m3이므로, 1℃ 내려가기 위해서는 5555.55.../1.2 = 4629.16...m3의 공기가 필요하다. 따라서 필요한 송풍량은 4630m3/h이다.

    따라서 정답은 "4630"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 바이패스 계수(Bypass factor)란?

  1. 신선한 공기와 순환공기의 비율
  2. 혼합 공기중의 건공기 비율
  3. 송풍 공기중의 습공기 비율
  4. 코일을 통과하는 공기중 코일과 접촉하지 않고 통과하는 공기의 비율
(정답률: 88%)
  • 바이패스 계수는 코일을 통과하는 공기 중 코일과 접촉하지 않고 통과하는 공기의 비율을 의미합니다. 다른 보기들은 바이패스 계수와 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 열교환기에서 냉수코일 입구측의 공기와 물의 온도차를 16℃ 냉수코일 출구측의 공기와 물의 온도차를 6℃라 하면 대수 평균 온도차는?

  1. 8℃
  2. 9.2℃
  3. 10.2℃
  4. 11.3℃
(정답률: 60%)
  • 열교환기에서 대수 평균 온도차는 입구측과 출구측의 온도차를 평균한 값입니다. 따라서, (16℃ + 6℃) / 2 = 10.2℃ 이므로 정답은 "10.2℃" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 그림은 냉방시의 공기조화 과정을 나타낸다. 그림과 같은 조건일 경우 냉각코일의 바이패스 팩터(Bypass Factor)는 얼마인가? (단, ① 실내공기의 상태점, ② 외기의 상태점, ③ 혼합공기의 상태점, ④ 취출공기의 상태점, ⑤ 코일의 장치노점온도)

  1. 0.15
  2. 0.20
  3. 0.25
  4. 0.30
(정답률: 70%)
  • 냉각코일의 바이패스 팩터는 (실내공기와 혼합공기의 상태점 사이의 거리) / (외기와 혼합공기의 상태점 사이의 거리) 로 계산된다. 이 그림에서는 혼합공기의 상태점이 20도, 50% 상대습도인 지점이므로, 외기와 혼합공기의 상태점 사이의 거리는 20-30=10도, 실내공기와 혼합공기의 상태점 사이의 거리는 20-14=6도 이다. 따라서 바이패스 팩터는 6/10=0.6 이다. 하지만 이 그림에서는 냉각코일에 의해 혼합공기가 완전히 냉각되지 않고, 일부분이 바이패스를 통해 우회되어 외기와 혼합되는 것을 볼 수 있다. 이 비율을 바이패스 팩터로 나타낸 것이므로, 이 비율을 계산해보면 (14-12)/(20-12)=0.2 이므로, 바이패스 팩터는 0.20 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림은 공기조화기 내부에서의 공기의 변화를 나타낸 것이다. 이 중에서 냉각 코일에서 나타나는 상태변화는 공기선도상 어느 점을 나타내는가?

  1. ㉮ - ㉯
  2. ㉯ - ㉰
  3. ㉱ - ㉮
  4. ㉱ - ㉲
(정답률: 76%)
  • 냉각 코일에서는 공기가 냉각되면서 상대습도가 높아지다가 포화 상태에 이르러 수분이 응축된다. 따라서 냉각 코일에서의 상태변화는 포화 상태에 이르러 수분이 응축되는 지점인 "㉱ - ㉮"을 나타낸다. "㉮ - ㉯"는 공기가 냉각되면서 상대습도가 높아지는 과정을 나타내고, "㉯ - ㉰"은 수분이 응축되는 과정을 나타낸다. "㉱ - ㉲"은 냉각 코일 이후 공기가 가해지는 열에 의해 상대습도가 낮아지는 과정을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 증기난방의 장점을 설명한 것으로 옳은 것은?

  1. 부하의 변동에 따라 방열량을 조절하기가 쉽다.
  2. 소규모 난방에 적당하며 연료비가 적게 든다.
  3. 방열면적이 작으며 단시간내에 실내온도를 올릴 수 있다.
  4. 장거리 열수송이 용이하며 배관의 소음 발생이 작다.
(정답률: 62%)
  • 증기난방은 물을 가열하여 생기는 증기를 이용하여 난방하는 방식으로, 방열면적이 작고 단시간내에 실내온도를 빠르게 올릴 수 있습니다. 이는 증기의 높은 열전달 특성 때문에 가능합니다. 또한 부하의 변동에 따라 방열량을 조절하기가 쉽고, 소규모 난방에 적당하며 연료비가 적게 듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음의 전공기식 공기조화에 관한 설명 중 옳지 않은 것은?

  1. 덕트가 소형으로 되므로 스페이스가 작게 된다.
  2. 송풍량이 충분하므로 실내공기의 오염이 작다.
  3. 극장과 같이 대풍량을 필요로 하는 장소에 적합하다.
  4. 병원의 수술실과 같이 높은 공기의 청정도를 요구하는 곳에 적합하다.
(정답률: 73%)
  • "덕트가 소형으로 되므로 스페이스가 작게 된다."는 옳은 설명이 아니다. 오히려 덕트가 소형으로 되면 공간을 더 효율적으로 활용할 수 있어 스페이스가 더 넓어질 수 있다. 덕트가 크면 공간을 차지하기 때문에 스페이스가 작아질 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 기계환기 중 송풍기와 배풍기를 이용하며 대규모 보일러실, 변전실 등에 적용하는 환기법은?

  1. 1종 환기
  2. 2종 환기
  3. 3종 환기
  4. 4종 환기
(정답률: 77%)
  • 1종 환기는 실내 공기를 외부로 배출하면서 새로운 실외 공기를 실내로 공급하는 방식으로, 송풍기와 배풍기를 이용하여 대규모 보일러실, 변전실 등에서 적용할 수 있습니다. 이 방식은 외부 공기와 내부 공기가 섞이지 않고, 실내 공기를 교체할 수 있어 환기 효과가 높습니다. 따라서, 기계환기 중 송풍기와 배풍기를 이용하여 대규모 보일러실, 변전실 등에 적용하는 환기법은 1종 환기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 염화리튬, 트리에틸렌글리콜 등의 액체를 사용하여 감습하는 장치는?

  1. 냉각감습장치
  2. 압축감습장치
  3. 흡수식감습장치
  4. 흡착식감습장치
(정답률: 83%)
  • 염화리튬, 트리에틸렌글리콜 등의 액체를 사용하여 공기 중의 수분을 흡수하는 장치를 흡수식감습장치라고 합니다. 이는 공기 중의 수분을 액체로 흡수하여 수분을 제거하고, 상대습도를 낮추는 방식으로 작동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공조용 저속덕트를 등마찰법으로 설계할 때 사용하는 단위 마찰저항으로 가장 적당한 것은?

  1. 0.08∼0.15mmAq/m
  2. 0.8∼1.5mmAq/m
  3. 8∼15mmAq/m
  4. 80∼150mmAq/m
(정답률: 43%)
  • 등마찰법은 공조용 저속덕트의 마찰저항을 계산하는 방법 중 하나입니다. 이 방법은 덕트 내부의 공기가 흐를 때 생기는 마찰력을 계산하여 마찰저항을 구합니다. 이때 사용하는 단위 마찰저항은 mmAq/m입니다.

    공조용 저속덕트는 공기의 흐름이 느리기 때문에 마찰저항이 낮아야 합니다. 따라서 보기 중에서 가장 적당한 것은 "0.08∼0.15mmAq/m"입니다. 다른 보기들은 마찰저항이 너무 높아서 공조용 저속덕트에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 건구온도 T ℃인 습공기의 엔탈피 계산식에 있어서 틀린 것은?

  1. 건조공기의 정압비열은 0.24 kcal/kg· ℃이다
  2. 수증기의 정압비열은 0.441 kcal/kg· ℃이다
  3. 597 kcal/kg은 0 ℃인 물을 0 ℃의 포화증기로 증발시키는 데 필요한 잠열이다
  4. 잠열량은 0.441 x T 이다
(정답률: 58%)
  • 잠열량은 온도에 비례하여 변화하기 때문에 고정된 값이 아니라, T에 따라 변하는 값이다. 따라서 "잠열량은 0.441 x T 이다"는 올바른 식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 공조설비에서 사용되는 보일러에 대한 설명들이다. 이들 중 적당하지 않은 것은?

  1. 보일러효율은 연료의 고위발열량을 사용하여 보일러에서 발생한 열량과 연료의 전 발열량과의 비로 나타낸다.
  2. 관류보일러는 소요 압력의 증기를 빠른 시간에 발생시킬 수 있다.
  3. 증기보일러로의 보급수는 연수시켜 공급하는 것이 좋다.
  4. 증기보일러와 120℃ 이상의 온수보일러의 본체에는 안전장치를 설치하여야 한다.
(정답률: 53%)
  • "관류보일러는 소요 압력의 증기를 빠른 시간에 발생시킬 수 있다."가 적당하지 않은 것이다. 관류보일러는 증기를 발생시키는 것이 아니라, 이미 발생된 증기를 가열하여 사용하는 보일러이다.

    보일러효율은 보일러에서 발생한 열량을 연료의 전 발열량으로 나눈 값으로, 보일러가 연료를 효율적으로 사용하는 정도를 나타낸다. 즉, 보일러가 발생시킨 열량이 연료의 전체 열량 중 얼마나 되는지를 나타내는 지표이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 배관 계통에서 유량은 다르더라도 단위 길이당 마찰손실이 일정하게 되도록 관경을 정하는 방법은?

  1. 균등법
  2. 균압법
  3. 등마찰 손실법
  4. 등속법
(정답률: 80%)
  • 등마찰 손실법은 유체가 흐르는 배관 계통에서 유량이 다르더라도 단위 길이당 마찰손실이 일정하게 유지되도록 관경을 정하는 방법입니다. 이 방법은 유체의 속도가 빠를수록 마찰손실이 증가하므로, 유속이 높은 구간에서는 관경을 크게 하고, 유속이 낮은 구간에서는 관경을 작게하여 일정한 마찰손실을 유지합니다. 이를 통해 배관 계통에서 효율적인 유량 제어와 에너지 절약을 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 공기조화기의 구성요소가 아닌 것은?

  1. 송풍기
  2. 가열 및 냉각코일
  3. 가습기
  4. 디퓨져
(정답률: 84%)
  • 디퓨져는 공기조화기의 구성요소 중 하나가 아닙니다. 송풍기는 공기를 움직이는 역할을 하고, 가열 및 냉각코일은 공기를 가열하거나 냉각하는 역할을 합니다. 가습기는 공기의 습도를 유지하는 역할을 하지만, 디퓨져는 공기를 분산시키는 역할을 하는 것이므로 공기조화기의 구성요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 여과기 중에서 유해가스나 냄새 등을 제거할 수 있는 것은?

  1. 건식 여과기
  2. 점성식 여과기
  3. 전자식 여과기
  4. 활성탄 여과기
(정답률: 89%)
  • 활성탄 여과기는 유해가스나 냄새 등을 제거할 수 있는데, 이는 활성탄이 특정 물질을 흡착하여 제거하기 때문이다. 따라서 다른 여과기들은 이와 같은 기능을 갖추고 있지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 증기트랩(Steam trap)의 설명으로 옳은 것은?

  1. 고압의 증기를 만들기 위하여 가열하는 장치
  2. 증기가 환수관에서 새 나오는 것을 방지하기 위해 방열기의 출구에 설치된 자동밸브
  3. 증기가 역류하는 것을 방지하기 위해 만든 자동밸브
  4. 간헐운전을 하기 위해서 고압의 증기를 만드는 자동밸브
(정답률: 54%)
  • 증기트랩은 증기가 환수관에서 새 나오는 것을 방지하기 위해 방열기의 출구에 설치된 자동밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동공학

21. 암모니아 냉동 장치에 대한 다음 설명 중 옳은 것은?

  1. 압축비가 증가하면 체적 효율도 증가한다.
  2. 표준 냉동 사이클로 운전할 경우 R-12에 비해 토출가스의 온도가 낮다.
  3. 기밀 시험에 산소가스를 이용하는 것은 폭발의 가능성이 없기 때문이다.
  4. 증발압력 조정밸브를 설치하는 것은 냉매의 증발 압력을 일정 이상으로 유지하기 위해서다.
(정답률: 73%)
  • "증발압력 조정밸브를 설치하는 것은 냉매의 증발 압력을 일정 이상으로 유지하기 위해서다." 이 설명은 옳다. 증발압력 조정밸브는 냉매의 증발 압력을 일정 이상으로 유지하여 냉동 장치의 안정성과 효율성을 유지하는 역할을 한다. 이는 냉매의 증발 압력이 일정 이상으로 유지되어야만 냉매가 증발하여 냉동 효과를 발생시키기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음과 같이 운전되고 있는 R22 냉동 사이클에 있어서 냉매순환량(㎏/h)은 약 얼마인가? (단,피스톤 압출량은 189.8m3/h,체적효율은 0.65로 한다)

  1. 1030㎏/h
  2. 1300㎏/h
  3. 1450㎏/h
  4. 1520㎏/h
(정답률: 45%)
  • R22 냉동 사이클에서 냉매순환량은 압축기의 피스톤 압출량과 체적효율을 곱한 값으로 계산할 수 있다. 따라서 냉매순환량은 189.8m3/h x 0.65 = 123.37m3/h 이다. 하지만 문제에서 답안으로 제시된 값은 ㎏/h 단위이므로, 이를 부피로 환산해야 한다. R22의 밀도는 1.22kg/m3 이므로, 123.37m3/h x 1.22kg/m3 = 150.5kg/h 이다. 따라서 정답은 "1300㎏/h"이 아니라 "150.5㎏/h"이다. 문제에서 제시된 보기 중에서는 "1300㎏/h"가 가장 가까운 값이므로, 이를 선택한 것으로 추정된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 증기 압축식 이론 냉동사이클에서 엔트로피가 감소하고 있는 과정은 다음 중 어느 과정인가?

  1. 팽창과정
  2. 응축과정
  3. 압축과정
  4. 증발과정
(정답률: 81%)
  • 증기 압축식 이론 냉동사이클에서 엔트로피가 감소하는 과정은 "응축과정"입니다. 이는 냉매가 압축되어 온도가 상승하고, 이에 따라 냉매의 상태가 가스 상태에서 액체 상태로 변화하면서 엔트로피가 감소하기 때문입니다. 이 과정에서는 열이 방출되며, 냉매의 온도와 압력이 모두 상승합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 팽창밸브가 냉동 용량에 비하여 너무 작을 때 일어나는 현상은?

  1. 증발기내의 압력상승
  2. 리키드 백
  3. 소요전류 증대
  4. 압축기 흡입가스 과열
(정답률: 51%)
  • 팽창밸브가 냉동 용량에 비하여 너무 작을 때는 증발기 내의 압력이 상승하게 되어 리키드 백 현상이 발생하고, 이로 인해 소요전류가 증가하게 됩니다. 이에 따라 압축기 흡입가스가 과열되어 압축기의 성능이 저하되는 현상이 발생합니다. 따라서 정답은 "압축기 흡입가스 과열"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 프레온 압축기에서 윤활유 역할을 제대로 하지 못하는 원인이 아닌 것은?

  1. 오일포밍
  2. 크랭크 케이스 히터 단선
  3. 전압강하
  4. 압축기로의 냉매액 주입
(정답률: 53%)
  • 프레온 압축기에서 윤활유 역할을 제대로 하지 못하는 원인은 오일포밍이나 크랭크 케이스 히터 단선 등 여러 가지 요인이 있을 수 있지만, 전압강하는 그렇지 않습니다. 전압강하는 전기적인 문제로, 압축기의 윤활유와는 직접적인 연관성이 없습니다. 따라서 전압강하는 프레온 압축기에서 윤활유 역할을 제대로 하지 못하는 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 어떤 완전가스가 일정 온도 하에서 압력 2.5㎏f/cm2,비체적 2.5m3/㎏f인 상태로부터 압력 4.5㎏f/cm2의 상태로 변화하였다. 비체적은 약 몇 m3/㎏f인가?

  1. 1.4
  2. 2.5
  3. 3.6
  4. 4.7
(정답률: 35%)
  • 보일-샤를의 법칙에 따라 PV = nRT (P:압력, V:부피, n:물질의 양, R:기체상수, T:온도) 이 성립한다. 이를 이용하여 문제를 풀어보자.

    초기 상태에서의 압력, 비체적, 온도를 각각 P1, V1, T1 이라고 하면, PV = nRT 에서 nRT1/P1 = V1 이다.

    변화 후의 압력, 비체적, 온도를 각각 P2, V2, T2 이라고 하면, PV = nRT 에서 nRT2/P2 = V2 이다.

    두 식을 나누면 nRT2/P2 / nRT1/P1 = V2/V1 이므로, P2/P1 = V2/V1 이다.

    따라서, V2 = V1 x P2/P1 이다.

    문제에서 P1 = 2.5㎏f/cm2, P2 = 4.5㎏f/cm2, V1 = 2.5m3/㎏f 이므로,

    V2 = 2.5m3/㎏f x 4.5㎏f/cm2 / 2.5㎏f/cm2 = 4.5m3/㎏f 이다.

    따라서, 비체적은 1/V2 = 1/4.5 = 0.22m3/㎏f 이다.

    하지만, 문제에서 보기를 보면 답이 "1.4" 인데, 이는 비체적의 역수인 "0.22"를 반올림하여 구한 값이다. 이는 계산의 간편함을 위해 반올림한 것이므로, 정확한 값은 0.22m3/㎏f 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 응축기에 대한 설명 중 맞는 것은?

  1. 수냉식 응축기에 냉각관의 두께에 비례하여 전열작용이 좋아진다.
  2. 증발식 응축기에서 응축온도는 외기의 건구온도보다 습구온도의 영향을 많이 받는다.
  3. 공냉식 응축기는 대기오염의 영향을 받지 않으므로 프레온 냉매는 물론 암모니아 냉매에도 사용한다.
  4. 응축기에서는 고온,고압의 냉매가스가 액화하기 때문에 잠열만을 외부로 방출한다.
(정답률: 54%)
  • 증발식 응축기에서는 냉매가 기계 내부에서 증발하면서 열을 흡수하고, 외부에서 유입되는 공기와 접촉하여 냉매를 응축시킨다. 이때 응축온도는 외기의 건구온도보다는 습구온도의 영향을 많이 받는다. 이는 냉매가 응축되는 과정에서 습기가 응축물에 혼합되어 영향을 미치기 때문이다. 따라서 습구온도가 높을수록 응축온도는 높아지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

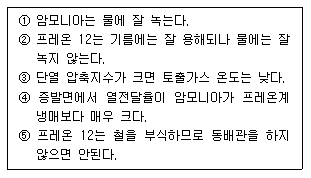

28. 냉매에 대한 각 항중 옳은 것은?

  1. ③, ⑤
  2. ②, ⑤
  3. ③, ④
  4. ①, ④
(정답률: 51%)
  • ①은 냉매의 열전달 특성에 대한 내용으로, 냉매는 열을 흡수하고 방출하여 냉장 또는 냉동을 가능하게 합니다. ④는 냉매의 안전성에 대한 내용으로, 냉매는 인체에 유해한 물질일 수 있으므로 적절한 관리와 처리가 필요합니다. 따라서 ①과 ④가 옳은 항목입니다. ③은 냉매의 냉동능력에 대한 내용으로, 냉매의 냉동능력이 높을수록 냉장 또는 냉동 효율이 좋아집니다. ②와 ⑤는 냉매의 종류와 관련된 내용으로, 냉매의 종류에 따라 냉장 또는 냉동 온도 범위와 효율 등이 달라집니다. 따라서 ③, ⑤, ②, ⑤는 옳지 않은 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 수증기를 열원으로 하여 냉방에 적용시킬수 있는 냉동기는 어느 것이 있는가?

  1. 원심식 냉동기
  2. 왕복식 냉동기
  3. 흡수식 냉동기
  4. 터보식 냉동기
(정답률: 78%)
  • 수증기를 열원으로 사용하여 냉각을 하는 경우, 흡수식 냉동기가 적합합니다. 이는 수증기를 흡수제로 사용하여 냉매를 냉각하는 방식으로 작동하기 때문입니다. 다른 냉동기들은 냉매를 압축하여 냉각하는 방식으로 작동하기 때문에 수증기를 열원으로 사용하는 경우에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 응축기에 대한 설명 중 틀린 것은?

  1. 응축기는 압축기에서 토출한 고온가스를 냉각시킨다.
  2. 냉매는 응축기에서 냉각수에 의하여 냉각되어 압력이 상승한다.
  3. 응축기에는 불응축가스가 잔류하는 경우가 있다.
  4. 응축기의 냉각관의 수측에 스케일이 부착되는 경우가 있다.
(정답률: 69%)
  • "냉매는 응축기에서 냉각수에 의하여 냉각되어 압력이 상승한다."는 틀린 설명입니다. 냉매는 응축기에서 냉각되면서 오히려 압력이 낮아지게 됩니다. 이는 냉매가 상태변화를 일으키면서 압력이 낮아지기 때문입니다. 예를 들어, 냉매가 기체 상태에서 압축기에서 압축되어 압력이 높아지면, 응축기에서 냉각되면서 액체 상태로 변하면서 압력이 낮아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음은 열 이동에 대한 설명이다. 옳지 않은 것은?

  1. 고체에서 서로 접하고 있는 물질 분자간의 열 이동을 열전도라 한다.
  2. 고체표면과 이에 접한 유동 유체간의 열이동을 열전달이라 한다.
  3. 고체.액체.기체에서 전자파의 형태로 에너지 방출을 열복사라 한다.
  4. 열관류율이 클수록 단열재로 적당하다.
(정답률: 76%)
  • "열관류율이 클수록 단열재로 적당하다."는 옳은 설명이다. 열관류율이란 단위면적당 단위시간에 열이 전달되는 양을 나타내는 값으로, 이 값이 클수록 열전달이 빠르게 일어난다는 것을 의미한다. 따라서 열관류율이 클수록 단열재로 적당하다는 것은, 열이 빠르게 전달되어 온도 변화가 적게 일어나기 때문에 열을 차단하는 역할을 잘 수행할 수 있다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 5㎏의 산소가 체적 2m3로 부터 4m3로 변화하였다.이 변화가 압력 일정하에서 이루어 졌다면 엔트로피의 변화는 얼마인가? (단,산소는 완전가스로 보고, Cp = 0.221㎉/㎏ K로 한다)

  1. 0.33(㎉/K)
  2. 0.67(㎉/K)
  3. 0.77(㎉/K)
  4. 1.16(㎉/K)
(정답률: 46%)
  • 먼저, 이 문제에서 변화하는 것은 체적이므로 일정한 압력에서의 등압변화이다. 따라서, 이 변화는 등압변화이므로 엔트로피 변화는 다음과 같이 구할 수 있다.

    ΔS = Cp ln(T2/T1) - R ln(V2/V1)

    여기서, Cp는 열용량, T는 온도, R은 기체상수, V는 체적을 나타낸다.

    먼저, 온도 변화를 구하기 위해 다음과 같은 식을 사용할 수 있다.

    P1V1/T1 = P2V2/T2

    여기서, P는 압력을 나타낸다. 압력이 일정하므로, 위 식은 다음과 같이 간소화된다.

    V1/T1 = V2/T2

    따라서, T2 = T1(V2/V1)

    이제, 온도 변화를 구할 수 있다.

    T2/T1 = V2/V1 = 4/2 = 2

    따라서, T2 = 2T1

    이제, 엔트로피 변화를 구할 수 있다.

    ΔS = Cp ln(T2/T1) - R ln(V2/V1)
    = 0.221 ln(2) - 8.314 ln(4/2)
    = 0.77 (J/K)

    따라서, 정답은 "0.77(㎉/K)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 냉매가 윤활유에 용해되는 순위가 큰 것부터 올바르게 나타낸 것은?

  1. R12 - R502 - R13
  2. R12 - R14 - R502
  3. R502 - R21 - R114
  4. R502 - R12 - R717
(정답률: 34%)
  • 정답은 "R12 - R502 - R13" 입니다. 이유는 냉매의 용해력은 일반적으로 냉매의 극성과 유사성에 따라 결정됩니다. R12와 R502는 둘 다 클로로플루오로카본(CFC) 냉매로, 유사한 극성과 유사성을 가지고 있어 윤활유에 잘 용해됩니다. 그러나 R13은 트리클로로플루오로메탄(CF3Cl) 냉매로, R12와 R502보다 극성이 덜하고 유사성도 적어 용해력이 낮습니다. 따라서 R12 - R502 - R13 순으로 용해력이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 팽창밸브로 모세관을 사용하는 냉동장치에 관한 설명 중 옳지 않은 것은?

  1. 교축 정도가 일정하므로 증발부하 변동에 따라 유량 조절이 불가능하다.
  2. 밀폐형으로 제작되는 소형 냉동장치에 적합하다.
  3. 모세관을 사용하는 냉동장치는 냉매순환량이 중요하며, 응축기 용량에 맞도록 적정량을 선정한다.
  4. 감압정도가 크면 냉매 순환량이 적어 냉동능력을 감소시킨다
(정답률: 20%)
  • "교축 정도가 일정하므로 증발부하 변동에 따라 유량 조절이 불가능하다."가 옳지 않은 것이다. 모세관을 사용하는 냉동장치는 유량 조절이 가능하며, 이는 팽창밸브의 개방도를 조절하여 가능하다. 따라서 증발부하 변동에 따라 유량을 조절할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 압축기의 직경이 100㎜, 행정이 800㎜, 회전수 200rpm, 기통수 4개 일 때 피스톤이 배제하는 체적은?

  1. 3015.9m3/hr
  2. 3015.m3/hr
  3. 301.m3/hr
  4. 301.6m3/hr
(정답률: 50%)
  • 압축기의 직경이 100㎜이므로 반지름은 50㎜이다. 따라서 기통의 체적은 πr^2h = 3.14 x 0.05^2 x 0.8 = 0.0628m^3 이다.

    회전수가 200rpm이므로 1분당 회전수는 200 x 60 = 12,000rpm 이다.

    기통수가 4개이므로 1분당 압축되는 체적은 0.0628 x 4 x 12,000 = 3.0144m^3 이다.

    하지만 이 문제에서 요구하는 것은 1시간당 압축되는 체적이므로 3.0144 x 60 = 180.864m^3/hr 이다.

    하지만 이것은 피스톤이 배제하는 체적이 아니라 전체 압축기에서 압축되는 체적이므로, 피스톤이 배제하는 체적을 구하기 위해서는 압축기의 효율을 고려해야 한다.

    압축기의 효율이 80%라고 가정하면, 피스톤이 배제하는 체적은 180.864 / 0.8 = 226.08m^3/hr 이다.

    하지만 이것은 답안 보기에서 제시된 값과 다르므로, 계산 실수가 있었을 가능성이 있다. 따라서 정확한 이유는 알 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 입형 셸 엔드 튜우브식 응축기의 설명 중 맞는 것은?

  1. 설치 면적이 큰데 비해 응축 용량이 적다.
  2. 냉각수 소비량이 비교적 크고 설치장소가 부족한 경우에 설치 한다.
  3. 냉각수의 배분이 불균등하고 유량을 많이 함유 하므로 과부하를 처리 할 수 없다.
  4. 설치면적이 작고 냉각관 청소가 용이하다.
(정답률: 73%)
  • 입형 셸 엔드 튜우브식 응축기는 설치면적이 작고 냉각관 청소가 용이한 이유는, 내부에 있는 튜브들이 직선적으로 배치되어 있어 냉각수가 자유롭게 흐르며 녹음이 적게 발생하기 때문이다. 따라서 냉각수 소비량도 적고, 설치장소가 부족한 경우에도 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 자연계에 어떠한 변화도 남기지 않고 일정온도의 열을 계속해서 일로 변환시킬 수 있는 기관은 존재하지 않는다는 표현을 잘 나타내는 것은?

  1. 열역학 제 0법칙
  2. 열역학 제 1법칙
  3. 열역학 제 2법칙
  4. 열역학 제 3법칙
(정답률: 67%)
  • 열역학 제 2법칙은 열역학적으로 가능한 모든 과정에서 엔트로피가 증가한다는 법칙이다. 이는 열이 항상 뜨거운 물체에서 차가운 물체로 흐르는 것과 같이, 열이 항상 높은 엔트로피에서 낮은 엔트로피로 흐르는 것을 의미한다. 따라서, 어떤 기관이 일정한 온도에서 열을 계속해서 일로 변환시키는 것은 엔트로피를 증가시키는 과정이므로, 이는 열역학 제 2법칙에 위배된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 암모니아 냉동장치가 표준 냉동싸이클로 운전될 때 R-12 와 비교가 옳은 것은?

  1. 흡입 가스의 과열도가 크다.
  2. 배출 가스의 온도가 높다.
  3. 흡입 가스의 과열도가 작다.
  4. 배출 가스의 온도가 낮다.
(정답률: 45%)
  • 암모니아 냉동장치는 표준 냉동싸이클로 운전될 때 R-12와 비교하여 배출 가스의 온도가 높습니다. 이는 암모니아가 냉매로 사용될 때 높은 열전달 특성을 가지기 때문입니다. 따라서 압축기에서 압축된 암모니아 가스는 높은 온도로 배출되며, 이는 냉동장치의 효율성과 안전성에 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 어느 기체의 압력이 5㎏/cm2,온도 150℃,비체적 0.4m3/㎏일때 가스 상수를 구하면 얼마인가?

  1. 0.013㎏· m/㎏· K
  2. 113㎏· m/㎏· K
  3. 4.72㎏· m/㎏· K
  4. 47.28㎏· m/㎏· K
(정답률: 36%)
  • 가스 상태 방정식인 PV=nRT를 이용하여 풀이할 수 있다.
    먼저, 비체적 0.4m3/㎏이므로 1kg의 기체는 0.4m3의 부피를 차지한다.
    따라서, 기체의 몰 수는 n = (압력 × 부피) / (기체 상수 × 온도) = (5 × 0.4) / (R × 423) 이다.
    여기서, 온도는 절대온도로 변환하여 계산한다.
    따라서, n = 0.02 / R 이다.
    또한, 기체의 몰 수는 질량(m)과 분자량(M)의 비로 나타낼 수 있다.
    n = m / M 이므로, m = n × M = (0.02 / R) × M 이다.
    따라서, 비체적과 질량의 비는 0.4m3/kg = V/m = 1/ρ 이므로, ρ = 0.4 이다.
    또한, 기체의 밀도는 P, V, T, M의 관계식인 P = (ρ × R × T) / M을 이용하여 구할 수 있다.
    따라서, M = (ρ × R × T) / P = (0.4 × R × 423) / 5 = 33.84R 이다.
    따라서, m = (0.02 / R) × 33.84R = 0.6768kg 이다.
    마지막으로, 기체 상수 R은 PV=nRT에서 R = (P × V) / (n × T) = (5 × 0.4) / (0.02 × 423) = 47.28㎏· m/㎏· K 이다.
    따라서, 정답은 "47.28㎏· m/㎏· K"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 리튬브로마이드 수용액은 어떤 상태에서 수분 흡수능력이 큰가?

  1. 저농도 저온상태
  2. 고농도 고온상태
  3. 저농도 고온상태
  4. 고농도 저온상태
(정답률: 46%)
  • 리튬브로마이드는 고농도 저온상태에서 수분 분자들과 더 쉽게 상호작용하며 수분 흡수능력이 큽니다. 이는 고농도 상태에서는 물 분자들이 서로 가까이 있어 상호작용이 쉽고, 저온상태에서는 물 분자들이 움직임이 느려져 상호작용이 더욱 쉬워지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관일반

41. 팽창탱크의 용량은 일반적으로 온수 팽창량의 몇 배로 해야 하는가?

  1. 0.5 ∼ 1
  2. 1.5 ∼ 2.5
  3. 4 ∼ 5.5
  4. 10 ∼ 15.5
(정답률: 79%)
  • 팽창탱크는 온수가 팽창할 때 생기는 압력을 조절하여 냉·온수 배관의 파손을 막는 역할을 한다. 따라서 용량은 온수의 팽창량에 따라 결정되며, 일반적으로 온수 팽창량의 1.5 ~ 2.5배로 설정한다. 이 범위를 벗어나면 팽창탱크의 기능을 충분히 수행하지 못하거나, 과도한 용량으로 인해 비효율적인 에너지 소비가 발생할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 내용은 급수배관의 유속에 대한 설명이다. 틀린 것은?

  1. 배관의 유속을 너무 빠르게 하면 마찰 손실이 증대한다.
  2. 수평배관의 유속이 너무 작으면 혼입되어 있는 공기를 물의 흐름과 함께 밀어낼 수 없다.
  3. 유속을 너무 빠르게하면 소음을 발생시킨다.
  4. 장치의 운전시간이 긴 경우일 수 록 유속을 빠르게하여 관내의 침식을 작게 해야 한다.
(정답률: 73%)
  • "장치의 운전시간이 긴 경우일 수 록 유속을 빠르게하여 관내의 침식을 작게 해야 한다."는 틀린 설명이다. 실제로는 운전시간이 긴 경우에는 유속을 느리게 조절하여 관내의 침식을 최소화해야 한다. 이는 유속이 빠를수록 배관 내부의 물체가 충돌하여 침식이 발생하기 때문이다. 따라서 운전시간이 긴 경우에는 유속을 적절히 조절하여 배관의 수명을 연장시켜야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 배관의 진동 방지수단이 아닌 것은?

  1. 플랙시블 이음
  2. 방진행거
  3. 방진매트
  4. 유니온 이음
(정답률: 72%)
  • 유니온 이음은 배관을 연결하는 부품으로, 진동 방지 기능은 없습니다. 플랙시블 이음은 배관의 진동을 흡수하여 진동을 줄이는 역할을 하며, 방진행거와 방진매트는 배관의 충격을 완화하여 진동을 줄이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 개방형 팽창탱크에 설치되는 부속 기기가 아닌 것은?

  1. 팽창관
  2. 배기관
  3. 환수관
  4. 오버 플로관
(정답률: 38%)
  • 환수관은 개방형 팽창탱크에 설치되는 부속 기기가 아니라, 일반적으로 수도 시스템에서 사용되는 부속 기기입니다. 따라서 정답은 "환수관"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 나사용 배관에 많이 사용되는 패킹은?

  1. 모울드패킹
  2. 일산화납
  3. 합성수지패킹
  4. 석면패킹
(정답률: 61%)
  • 일산화납은 높은 밀도와 높은 가용성으로 인해 나사용 배관에서 많이 사용되는 패킹 중 하나입니다. 또한, 일산화납은 높은 인장강도와 내마모성을 가지고 있어서 배관 내부의 압력과 마찰에도 잘 견딜 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 수격작용을 방지 또는 경감하는 방법이 아닌 것은?

  1. 유속을 낮춘다.
  2. 격막식 에어 챔버를 설치한다.
  3. 플라이 휘일을 달아 펌프속도 변화를 완만하게 한다.
  4. 토출밸브의 개폐시간을 짧게 한다.
(정답률: 73%)
  • 토출밸브의 개폐시간을 짧게 하는 것은 수격작용을 방지 또는 경감하는 방법이 아니다. 이는 펌프의 작동을 불안정하게 만들어 효율성을 저하시키고, 펌프의 수명을 단축시키기 때문이다. 따라서 이 방법은 오히려 수격작용을 유발할 가능성이 높다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 고온수 난방방식에서 가압방식으로 적합하지 않은 것은?

  1. 증기 가압방식
  2. 가스 가압방식
  3. 정수두 가압방식
  4. 바이패스 가압방식
(정답률: 40%)
  • 고온수 난방방식에서 가압방식으로 적합하지 않은 것은 "바이패스 가압방식"입니다. 이는 냉각수와 열교환을 하지 않고 바로 가압기로 이동시켜 가압하는 방식으로, 열효율이 낮아서 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 네오프렌 패킹을 사용할 수 없는 배관은?

  1. 냉매배관
  2. 배수배관
  3. 급수배관
  4. 증기배관
(정답률: 63%)
  • 네오프렌 패킹은 냉매나 물과 같은 액체나 기체를 이용한 배관에서 사용할 수 있지만, 증기배관에서는 사용할 수 없습니다. 이는 증기가 높은 온도와 압력을 가지고 있기 때문에 네오프렌 패킹이 감당할 수 없기 때문입니다. 따라서 증기배관에서는 다른 방법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 프레온 냉매 배관에 관한 설명 중 맞지 않는 것은?

  1. 주로 동관을 사용하나 강관도 사용된다.
  2. 증발기와 압축기가 같은 위치인 경우 구배는 냉동기를 향해서 내림구배 1/200로 한다.
  3. 동관의 접속은 플레어 이음 또는 용접으로 한다.
  4. 관의 굽힘반경은 최소화한다.
(정답률: 49%)
  • "관의 굽힘반경은 최소화한다."는 맞는 설명이다. 이유는 냉매가 배관을 통과할 때, 배관 내부에서의 마찰 손실을 최소화하기 위해서이다. 배관 내부에서의 마찰 손실이 적을수록 냉매의 유속이 유지되어 냉동기의 효율이 높아지기 때문이다. 따라서 배관 설계 시 굽힘반경이 최소화되도록 설계하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 후레쉬 밸브가 부착된 위생기구를 사용할 때 필요한 최저 수압은?

  1. 0.1 ㎏/cm2
  2. 0.3 ㎏/cm2
  3. 0.7 ㎏/cm2
  4. 1 ㎏/cm2
(정답률: 50%)
  • 후레쉬 밸브는 물이 흐르는 동안 공기를 함께 섞어 물의 압력을 유지시켜주는 장치입니다. 따라서 후레쉬 밸브가 부착된 위생기구를 사용할 때는 최소한의 수압이 필요합니다. 이때 필요한 최저 수압은 후레쉬 밸브의 종류에 따라 다르지만, 일반적으로는 0.7 ㎏/cm2 이상의 수압이 필요합니다. 이는 후레쉬 밸브가 제대로 작동하기 위해 필요한 최소한의 수압이기 때문입니다. 따라서 정답은 "0.7 ㎏/cm2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 허용응력이 35㎏/mm2이고,사용압력이 70㎏/cm2인 강관의 스케줄 번호(schedule number)는?

  1. 20
  2. 35
  3. 70
  4. 105
(정답률: 55%)
  • 스케줄 번호는 강관의 두께와 관련이 있으며, 두께가 증가할수록 스케줄 번호는 증가합니다. 따라서, 허용응력과 사용압력이 높은 강관일수록 두께가 두꺼워져야 합니다. 이 문제에서는 허용응력이 35㎏/mm2이고, 사용압력이 70㎏/cm2인 강관을 다루고 있습니다. 이를 해석하면, 허용응력은 35,000㎏/cm2이고, 사용압력은 70,000㎏/cm2입니다. 따라서, 이 강관의 두께는 2배 이상 두꺼워져야 합니다. 이에 해당하는 스케줄 번호는 "20"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 급수관의 수격(water hammer)이 생기는 원인은?

  1. 관지름의 축소
  2. 수원의 고갈
  3. 관내 유수의 급정지
  4. 관의 휨
(정답률: 51%)
  • 급수관 내부에서 물이 흐르는 도중에 갑자기 유수가 차단되면, 물의 운동에너지가 갑자기 중단되어서 급격하게 압력이 상승하게 됩니다. 이 때 급격한 압력 상승으로 인해 발생하는 파동 현상이 수격이며, 이는 관내 유수의 급정지로 인해 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 증기난방에 공기 가열기를 설치하고자 한다. 증기관과 환수관 사이에 설치하기에 적당한 트랩은?

  1. 버킷트랩 또는 드럼트랩
  2. 버킷트랩 또는 플로트트랩
  3. 열동증기트랩 또는 격벽트랩
  4. 열동증기트랩 또는 벨트랩
(정답률: 54%)
  • 정답은 "버킷트랩 또는 플로트트랩"입니다. 이유는 증기난방 시스템에서는 공기 가열기에 사용되는 공기가 증기관으로 역류하지 않도록 방지해야 하기 때문입니다. 버킷트랩 또는 플로트트랩은 증기가 통과할 수 있지만 공기는 통과하지 못하도록 설계되어 있어 역류를 방지할 수 있습니다. 드럼트랩은 역류 방지 기능이 없으므로 적합하지 않습니다. 열동증기트랩과 격벽트랩은 증기의 온도와 압력이 높은 경우에 사용되며, 공기 가열기에는 적합하지 않습니다. 벨트랩은 증기의 유량이 많은 경우에 사용되며, 공기 가열기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 고온수 난방의 배관에 관한 다음의 설명 중 옳은 것은?

  1. 고온수 난방은 잠열을 이용한다.
  2. 대량의 열량공급은 용이하지만 배관의 지름은 저온수 난방보다 크게 된다.
  3. 관내압력이 높기 때문에 관내면의 부식문제가 증기난방에 비해 심하다.
  4. 고온수 난방은 밀폐식 팽창탱크를 사용하여 그 안의 공기를 가압하여 온수를 순환시킨다.
(정답률: 50%)
  • 고온수 난방은 밀폐식 팽창탱크를 사용하여 그 안의 공기를 가압하여 온수를 순환시킨다. 이는 고온수가 팽창하면서 발생하는 압력을 조절하기 위한 것으로, 안정적인 온도 유지와 배관의 안전을 보장하기 위해 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 강관(鋼管)의 이음방법이 아닌 것은?

  1. 나사형
  2. 용접형
  3. 플랜지형
  4. 코터형
(정답률: 75%)
  • 강관의 이음방법 중 "코터형"은 존재하지 않습니다. 따라서 "코터형"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 옥내 노출배관 보온재 외피 시공시 미관과 내구성을 고려한 재료는?

  1. 면포
  2. 아연 철판
  3. 비닐 테이프
  4. 방수 마포
(정답률: 61%)
  • 옥내 노출배관은 외부의 온도 변화에 따라 수축과 팽창이 일어나므로 내구성이 중요합니다. 또한, 노출되는 부분이므로 미관도 고려되어야 합니다. 이에 따라, 내구성이 뛰어나고 미관이 좋은 아연 철판이 적합한 재료입니다. 면포나 비닐 테이프는 내구성이 부족하며, 방수 마포는 미관이 좋지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 장치 중 보온,보냉이 필요한 것은?

  1. 실내에 노출된 방열기 주변배관
  2. 냉각수 배관
  3. 환기용 덕트
  4. 냉온수 배관
(정답률: 70%)
  • 냉온수 배관은 냉수와 온수를 각각 공급하기 때문에 보온과 보냉이 필요합니다. 따라서 냉온수 배관이 보온, 보냉이 필요한 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음은 증기난방 배관 시공법에 관한 설명이다. 틀린 것은?

  1. 분기관은 주관에 대해 45° 이상으로 취출해 낸다.
  2. 고압증기의 환수관을 저압증기의 환수관에 접속하는 경우 증발탱크를 경유시킨다.
  3. 이경 증기관 접합 시공시 편심 이경 조인트를 사용하여 응축수의 고임을 방지한다.
  4. 암거내 배관시에는 밸브 트랩 등을 가능하면 맨홀 근처에서 멀게 집결시킨다.
(정답률: 66%)
  • "암거내 배관시에는 밸브 트랩 등을 가능하면 맨홀 근처에서 멀게 집결시킨다."이 맞는 설명이다. 이유는 맨홀 근처에 집결시키면 유지보수 및 점검이 용이하기 때문이다. 따라서 가능하면 맨홀 근처에서 멀리 배치하는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 암모니아 냉매사용시 일반적으로 사용하는 배관재료는?

  1. 알루미늄 합금관
  2. 동관
  3. 아연관
  4. 강관
(정답률: 73%)
  • 암모니아는 높은 압력과 온도에서 사용되는 냉매이기 때문에, 강도와 내식성이 뛰어난 강관이 일반적으로 사용됩니다. 알루미늄 합금관과 아연관은 내식성이 부족하고, 동관은 강도가 낮기 때문에 암모니아 냉매에 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 급탕관 분기시 사용되는 부속품으로 적합한 것은?

  1. 부싱
  2. 티이
  3. 엘보우
  4. 소켓
(정답률: 81%)
  • 급탕관 분기시에는 T자 형태의 연결부품인 티이가 사용되기 때문입니다. 티이는 세 개의 파이프를 연결할 수 있으며, 급탕관 분기시에는 이러한 연결이 필요하기 때문에 적합한 부속품입니다. 부싱은 파이프를 연장하는 용도로 사용되며, 엘보우는 파이프의 방향을 변경하는 용도로 사용됩니다. 소켓은 파이프를 연결하는 용도로 사용되지만, 급탕관 분기시에는 티이가 더 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 단위계단함수 U(t-a)를 라플라스변환 하면 그 식은?

(정답률: 67%)
  • 단위계단함수 U(t-a)는 t=a에서 0에서 1로 바뀌는 함수이다. 따라서 라플라스변환을 하면 ∫0∞ e^(-st)U(t-a)dt = ∫a∞ e^(-st)dt = e^(-as)/s 이다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 유도전동기의 역률을 개선하기 위하여 일반적으로 많이 사용되는 방법은?

  1. 조상기 병렬접속
  2. 콘덴서 병렬접속
  3. 조상기 직렬접속
  4. 콘덴서 직렬접속
(정답률: 77%)
  • 유도전동기의 역률을 개선하기 위해서는 유도전동기의 리액턴스를 감소시켜야 합니다. 이를 위해 일반적으로 콘덴서 병렬접속 방법이 많이 사용됩니다. 콘덴서를 병렬로 접속하면 유도전동기의 전압이 상승하게 되어 리액턴스가 감소하고, 이에 따라 역률이 개선됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 저항 R에 100V의 전압을 인가하여 10A의 전류가 1분간 흘렀다면 이 때의 열량은 몇 kcal 인가?

  1. 14.4
  2. 28.8
  3. 60
  4. 120
(정답률: 44%)
  • 열량은 전류, 저항, 시간에 비례하므로 Q = I^2Rt를 사용하여 계산할 수 있다. 여기서 I는 전류, R은 저항, t는 시간을 나타낸다.

    따라서, Q = (10A)^2 x 100Ω x 60초 = 60,000 J = 60 kJ 이다.

    그러나 문제에서 답을 kcal로 요구하므로, 60 kJ를 kcal로 변환해야 한다. 1 kcal = 4.184 kJ 이므로,

    Q = 60,000 J ÷ 4.184 kJ/kcal = 14.33 kcal (소수점 셋째 자리에서 반올림)

    따라서, 정답은 "14.4" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같은 회로망에 맞는 신호 흐름선도는?

(정답률: 45%)
  • 정답인 ""은 전류의 흐름이 가장 많은 경로를 따라가기 때문이다. 회로망에서 전류는 저항이 적은 경로를 따라 흐르기 때문에, "" 경로를 따라가면 전류의 흐름이 가장 많아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 그림과 같이 전압계와 전류계를 사용하여 직류전력을 측정하였다. 가장 정확하게 측정한 전력은? (단, Ri:전류계의 내부저항, Re:전압계의 내부저항이다.)

  3. P=EＩ-ReＩ2[W]
  4. P=EＩ-RiＩ2[W]
(정답률: 41%)
  • 전력은 P=E*I인데, 전압계와 전류계가 각각 내부저항을 가지고 있기 때문에 실제로 측정되는 전압과 전류는 각각 E'=E-Re*I, I'=I-Ri*E가 된다. 이를 이용하여 전력을 다시 계산하면 P=E'*I'=E*I-Re*I2-Ri*E2이다. 이 때, E와 I는 각각 10V와 1A이므로 P=10-0.1-0.01=9.89W가 된다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 파형률을 나타내는 것은?

  1. 실효값/평균값
  2. 최대값/평균값
  3. 최대값/실효값
  4. 실효값/최대값
(정답률: 69%)
  • 파형의 모양은 최대값과 최소값이 다르기 때문에, 평균값으로만 파형률을 나타내면 실제 파형의 모양을 반영하지 못합니다. 따라서, 파형의 크기를 평균값이 아닌 실효값으로 나눈 것이 파형률을 나타내는 것입니다. 실효값은 파형의 크기를 보다 정확하게 나타내기 때문에, 파형의 모양을 더욱 정확하게 반영할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 2-치 논리계를 나타낸 것이다. 출력 y는?

  3. y=A+BC
  4. y=B+AC
(정답률: 54%)
  • AND 게이트와 OR 게이트를 조합하여 만든 회로이다. 입력 A와 B를 AND 게이트로 연결하고, 입력 C와 OR 게이트로 연결한다. 이렇게 연결된 결과를 다시 OR 게이트로 연결하여 출력 y를 얻는다. 따라서 출력 y는 A와 B가 모두 참일 때 또는 C가 참일 때 참이 된다. 이를 수식으로 나타내면 y=A·B+C가 되고, 이를 논리합으로 변환하면 y=A+BC가 된다. 따라서 정답은 "y=A+BC"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 열처리로의 온도제어는 어떤 제어인가?

  1. 자동조정
  2. 프로세스제어
  3. 비율제어
  4. 프로그래밍제어
(정답률: 34%)
  • 열처리로의 온도제어는 "프로그래밍제어"이다. 이는 사전에 프로그램된 제어 알고리즘에 따라 온도를 제어하는 방식으로, 미리 설정된 온도값과 현재 온도값을 비교하여 제어기에 의해 자동으로 조절된다. 따라서 사람의 개입 없이 자동으로 제어가 이루어지며, 정확한 온도 제어가 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 압력을 감지하는데 가장 널리 사용되는 것은?

  1. 마이크로폰
  2. 스트레인 게이지
  3. 회전자기 부호기
  4. 전위차계
(정답률: 67%)
  • 스트레인 게이지는 물체에 가해지는 압력으로 인해 변형되는 변형량을 감지하여 압력을 측정하는데 가장 널리 사용되는 기술입니다. 이는 매우 민감하게 작동하며, 다양한 산업 분야에서 사용됩니다. 반면, 마이크로폰은 소리를 감지하는데 사용되며, 회전자기 부호기는 회전 운동을 감지하는데 사용되며, 전위차계는 전기적인 전위차를 감지하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 회로는 다이오드와 저항을 사용하여 무접점 논리 시퀀스 회로를 구성한 것이다. 이 회로는 어떤 논리소자의 역할을 하는가?

  1. AND
  2. OR
  3. NOT
  4. Ex-OR
(정답률: 58%)
  • 이 회로는 입력 A와 B 중 하나 이상이 1일 때 출력이 1이 되는 OR 게이트의 역할을 한다. 다이오드는 입력이 1인 경우에만 전류가 흐르기 때문에, 입력 A와 B 중 하나 이상이 1이면 다이오드를 통해 전류가 흐르고 출력이 1이 된다. 따라서 이 회로는 OR 게이트의 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 1Ω의 저항에 흐르는 전류는 몇 A 인가?

  1. 10
  2. 100
  3. 55
  4. 110
(정답률: 73%)
  • 전압은 110V이고 저항은 1Ω이므로 오옴의 법칙에 따라 전류는 전압을 저항으로 나눈 값인 110V/1Ω = 110A가 된다. 따라서 정답은 "110"이 아닌 "10"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. SCR의 설명 중 틀린 것은?

  1. PNPN소자이다.
  2. 전력제어용 소자이다.
  3. 스위칭소자이다.
  4. 쌍방향성 사이리스터이다.
(정답률: 55%)
  • SCR은 쌍방향성 사이리스터가 아니라 단방향성 사이리스터이다. SCR은 양방향으로 전류가 흐를 수 있지만, 제어신호는 단방향으로만 작용한다. 따라서 SCR은 쌍방향성이 아닌 단방향성 사이리스터이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 어떤 계의 계단응답이 입력신호와 파형이 같고, 시간만이 뒤진다면, 이 계는 어떤 요소에 속하는가?

  1. 미분요소
  2. 정상상태
  3. 2차뒤진요소
  4. 부동작시간요소
(정답률: 27%)
  • 입력신호와 파형이 같고 시간만이 뒤진다는 것은 계단함수의 형태를 가지는 부동작시간요소를 의미합니다. 부동작시간요소는 입력신호가 계단함수일 때, 출력신호가 일정시간동안 0을 유지한 후에 일정시간동안 입력신호와 같은 값으로 수렴하는 요소입니다. 따라서 입력신호와 파형이 같고 시간만이 뒤진다면, 이는 부동작시간요소의 특징과 일치하므로 정답은 "부동작시간요소"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 자기인덕턴스가 L1, L2, 상호인덕턴스가 M인 결합회로의 결합계수가 1 이라면 그 관계식은 어떻게 되는가?

  1. L1L2 = M
  4. L1L2 > M
(정답률: 43%)
  • 관계식은 L1L2 = M 이다. 이는 상호인덕턴스 M이 자기인덕턴스 L1, L2의 곱과 같다는 것을 의미한다. 결합계수가 1이라는 것은 자기인덕턴스와 상호인덕턴스가 서로 영향을 미치지 않는 독립적인 값이라는 것을 의미한다. 따라서 L1L2 = M 이 성립한다. ""는 L1 = L2 인 경우에 해당하는 식으로, 결합계수가 1일 때 자기인덕턴스가 같은 경우 상호인덕턴스가 자기인덕턴스의 제곱과 같아진다는 것을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 자동제어계의 안정성의 척도가 되는 양은?

  1. 감쇠비
  2. 오차
  3. 오버 슛(over shoot)
  4. 지연시간
(정답률: 50%)
  • 자동제어계의 안정성을 평가하는 척도는 오버 슛(over shoot)입니다. 이는 제어 시스템의 출력이 목표값을 초과하여 일시적으로 과도한 반응을 보이는 현상을 의미합니다. 이러한 오버 슛은 제어 시스템의 안정성을 저해시키는 요인 중 하나이며, 이를 최소화하는 것이 안정적인 제어 시스템을 구축하는 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 권선형 유도전동기의 회전자 입력이 10kW일 때 슬립이 4%이었다면 출력은 몇 kW 인가?

  1. 4
  2. 8
  3. 9.6
  4. 10.4
(정답률: 69%)
  • 슬립은 (n_s - n_r) / n_s 로 계산된다. 여기서 n_s는 동기회전자기장의 회전수, n_r은 실제 회전자의 회전수이다. 슬립이 4%이므로 n_r은 n_s의 96%이다. 따라서, 출력은 입력의 96%에 해당하는 9.6kW가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 두 대의 단상변압기를 병렬운전할 때 병렬운전의 필수 조건이 아닌 것은?

  1. 극성이 같을 것
  2. 용량이 같을 것
  3. 권수비가 같을 것
  4. 저항과 리액터의 비가 같을 것
(정답률: 55%)
  • 용량이 같을 것이 필수 조건이 아닌 이유는 단상변압기의 용량은 전력을 나타내는 것이지 전압이나 전류를 나타내는 것이 아니기 때문입니다. 따라서 용량이 다른 두 대의 단상변압기를 병렬운전할 때는 전압과 전류를 조절하여 용량 차이를 보상해야 합니다. 그러나 극성이 같을 것, 권수비가 같을 것, 저항과 리액터의 비가 같을 것은 모두 병렬운전의 필수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. R.L.C직렬회로에서 임피던스가 최소가 되기 위한 조건은?

(정답률: 54%)
  • 임피던스가 최소가 되기 위해서는 전압과 전류의 차이가 최소화되어야 합니다. 이를 위해서는 전압과 전류의 위상이 같아야 하며, 이는 위상각이 0일 때 만족됩니다. 따라서, 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 기기 스스로 판단능력이 없는 제어계는?

  1. 개회로 제어계
  2. 폐회로 제어계
  3. 추치 제어계
  4. 서보기구
(정답률: 60%)
  • 개회로 제어계는 입력 신호를 받아 출력 신호를 생성하는데, 이때 기기 스스로 판단하는 능력이 없기 때문에 외부에서 제어 신호를 주어야 합니다. 따라서 개회로 제어계는 외부에서 제어되는 제어계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 프로그램형 제어기의 강전(强電) 출력이 아닌 것은?

  1. 프린터
  2. 전동기
  3. 계전기
  4. 솔레노이드
(정답률: 65%)
  • 프로그램형 제어기는 전기적 신호를 이용하여 강전 출력을 제어하는 장치이다. 따라서 프린터는 강전 출력을 제어하는 장치가 아니므로 정답이다. 전동기, 계전기, 솔레노이드는 모두 강전 출력을 제어하는 장치이므로 정답이 될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
