공조냉동기계산업기사 필기 기출문제복원 (2006-08-16)

공조냉동기계산업기사
(2006-08-16 기출문제)

목록

1과목: 공기조화

1. 그림과 같은 단면을 가진 덕트에서 정압, 등압, 전압의 변화를 가장 잘 나타낸 것은? (문제 오류로 현재 복원중입니다. 보기 내용을 아시는 분들께서는 오류 신고를 통하여 보기 작성 부탁 드립니다. 정답은 다번입니다.)

  1. 복원중
  2. 복원중
  3. 복원중
  4. 복원중
(정답률: 51%)
  • 해당 문제는 그림이 없어서 정확한 답을 도출할 수 없기 때문에 "복원중"으로 표시되어 있습니다. 문제 작성자가 그림을 추가하여 보기를 완성할 때까지는 정답을 제공할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 공기 세정기의 주요 부분은 앞부분의 세정실과 뒷부분의 무엇으로 구분 하는가?

  1. 배수관
  2. 유닛하트
  3. 유량조절밸브
  4. 엘리미네이터
(정답률: 85%)
  • 공기 세정기의 주요 부분은 앞부분의 세정실과 뒷부분의 엘리미네이터로 구분됩니다. 엘리미네이터는 공기 세정기 내부에서 공기의 유동을 조절하는 역할을 합니다. 이를 통해 공기 세정기 내부의 압력과 유량을 조절하여 정확한 세정이 가능해집니다. 따라서 엘리미네이터는 공기 세정기의 핵심 부품 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 공기중의 수증기가 응축하기 시작할 때의 온도 즉, 공기가 수증기의 포화상태로 될 때의 온도는?

  1. 노점온도
  2. 관계습도
  3. 습구온도
  4. 건구온도
(정답률: 75%)
  • 노점온도는 공기가 포화상태로 된 수증기를 응축시키기 시작하는 온도를 말합니다. 즉, 공기중의 수증기가 노점온도보다 낮은 온도에서 응축되어 구름이나 안개 등의 형태로 나타나게 됩니다. 따라서 이 문제에서는 공기가 수증기의 포화상태로 될 때의 온도를 노점온도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 감습장치에 해당 되지 않는 것은?

  1. 냉각감습장치
  2. 흡착감습장치
  3. 흡수감습장치
  4. 가열감습장치
(정답률: 54%)
  • 감습장치는 습기를 제거하여 공기를 건조하게 만드는 장치를 말합니다. 그 중에서도 가열감습장치는 공기를 가열하여 습기를 제거하는 방식으로 작동합니다. 따라서, 다른 보기들은 모두 감습장치에 해당되지만, 가열감습장치는 감습장치에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 온수난방 방식에 대한 설명 중 옳은 것은?

  1. 중력순환식은 방열기를 보일러 보다 낮은 곳에 설치해야 하므로 주택 등과 같이 소형 건물에 적당하다.
  2. 역환수식은 2관식으로 각 방열기를 거치는 급수관과 환수관의 총길이가 대체로 동일하도록 배관한다.
  3. 2관식 배관방식은 순환력이 극히 좋지 않아서 근래에는 사용되지 않는다.
  4. 강제순환식은 온수의 밀도차에 의해 대류작용으로 자연순환하며, 소규모 건물에 대부분 적용된다.
(정답률: 55%)
  • 온수난방 방식에 대한 설명 중 옳은 것은 "역환수식은 2관식으로 각 방열기를 거치는 급수관과 환수관의 총길이가 대체로 동일하도록 배관한다." 이다. 이유는 급수관과 환수관의 총길이가 동일하면 온도차에 따른 순환력이 균등하게 분포되어 효율적인 열전달이 가능하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 덕트의 분기부에 설치하여 풍량을 조절하는 댐퍼는?

  1. 루우프 댐퍼
  2. 방화 댐퍼
  3. 스플리트 댐퍼
  4. 볼륨 댐퍼
(정답률: 70%)
  • 스플리트 댐퍼는 덕트의 분기부에 설치하여 풍량을 조절하는 댐퍼로, 덕트를 두 개로 분리하여 각각의 덕트를 독립적으로 제어할 수 있어서 효율적인 공조 시스템 운영이 가능합니다. 따라서 다른 보기들인 "루우프 댐퍼", "방화 댐퍼", "볼륨 댐퍼"와는 구조와 기능이 다르다는 점에서 스플리트 댐퍼가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 유인 유닛(IDU)방식에 대한 설명 중 틀린 것은?

  1. 각 유닛마다 제어가 가능하므로 개별실 제어가 가능하다.
  2. 송풍량이 많아서 외기 냉방효과가 크다.
  3. 중앙 공조기는 처리 풍량이 적어서 소형으로 된다.
  4. 유인 유닛에는 동력배선이 필요 없다.
(정답률: 70%)
  • "송풍량이 많아서 외기 냉방효과가 크다."가 틀린 설명이다. 유인 유닛(IDU) 방식은 실내에 있는 각 유닛마다 제어가 가능하므로 개별실 제어가 가능하다는 장점이 있고, 유인 유닛에는 동력배선이 필요 없다는 장점이 있다. 또한 중앙 공조기는 처리 풍량이 적어서 소형으로 된다는 장점이 있다. 하지만 송풍량이 많아서 외기 냉방효과가 크다는 설명은 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 아래 조건과 같은 외기와 실내공기를 1:4의 비율로 혼합했을 때 혼합공기의 상태는?

  1. t = 14℃, x = 0.0066kg/kg
  2. t = 16℃, x = 0.055kg/kg
  3. t = 18℃, x = 0.045kg/kg
  4. t = 18℃, x = 0.055kg/kg
(정답률: 43%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 주철제 방열기의 표준 방열량에 대한 증기 응축수량은 약 얼마인가? (단, 증기의 증발잠열은 538kcal/kg이다.)

  1. 0.8kg/m2∙h
  2. 1.0kg/m2∙h
  3. 1.2kg/m2∙h
  4. 1.4kg/m2∙h
(정답률: 74%)
  • 주철제 방열기는 물이 흐르는 내부 관을 통해 냉각되는데, 이 때 물과 주변 공기 사이에서 열이 전달되면서 증기가 생성된다. 이 증기는 주변 공기와 접촉하여 응축되어 물로 변하게 된다. 이때, 증기의 응축수량은 주변 공기의 상대습도, 온도 등에 따라 달라지지만, 일반적으로는 1.2kg/m2∙h 정도이다.

    증기의 증발잠열이 538kcal/kg이므로, 1kg의 증기가 응축될 때 방출되는 열량은 538kcal이 된다. 따라서, 방열기의 표준 방열량을 Q라고 하면, 응축된 증기의 양은 Q/538(kg/h)가 된다.

    이제 응축된 증기의 양을 표면적으로 나누어서 시간당 응축량을 구하면 된다. 주철제 방열기의 표면적을 A, 시간을 t라고 하면, 시간당 응축량은 (Q/538)/(A×t)가 된다.

    이 값이 약 1.2kg/m2∙h에 가까운 이유는, 주철제 방열기의 표면적과 표준 방열량, 그리고 주변 공기의 온도와 상대습도 등이 일반적으로 이에 해당하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음에서 헌열비를 바르게 표시한 것은?

  1. 헌열량/전열량
  2. 잠열량/전열량
  3. 잠열량/헌열량
  4. 헌열량/잠열량
(정답률: 84%)
  • "헌열량/전열량"이 올바른 표기법입니다. 이는 헌열량이 전체 전열량 중에서 차지하는 비율을 나타내기 때문입니다. 즉, 전열량은 헌열량과 잠열량의 합으로 이루어져 있으므로, 헌열량을 전체 전열량으로 나누어 표기하는 것이 올바릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 취득 열량 중 잠열량이 포함되지 않는 것은?

  1. 인체의 발열
  2. 조명기구의 발열
  3. 외기의 취득열
  4. 증기 소득기의 발생열
(정답률: 86%)
  • 조명기구의 발열은 외부에서 전달되는 열이 아니라 전기 에너지를 이용하여 직접 발생하는 열이기 때문에 잠열량이 포함되지 않는다. 따라서 조명기구의 발열이 포함되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음의 가습장치에서 가습형식이 다른 하나는?

  1. 원심식
  2. 초음파식
  3. 수분무식
  4. 회전식
(정답률: 69%)
  • 정답은 "회전식"입니다. 회전식 가습기는 회전하는 디스크나 패드를 이용하여 물을 분사하는 방식으로 가습을 합니다. 디스크나 패드가 회전하면서 물을 분사하기 때문에 소음이 발생할 수 있습니다. 반면에 원심식, 초음파식, 수분무식 가습기는 각각 다른 방식으로 물을 분사하며, 회전식과는 가습 방식이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 1기압, 100℃의 포화 수 5kg을 100℃의 건 포화 증기로 만들기 위해서는 몇 kcal의 열량이 필요한가?

  1. 2695kcal
  2. 3500kcal
  3. 4750kcal
  4. 5860kcal
(정답률: 53%)
  • 이 문제는 물의 수증기화 열을 이용하는 문제입니다. 물이 수증기화되면서 열이 흡수되므로, 이를 이용하여 문제를 풀 수 있습니다.

    먼저, 포화 수 5kg의 물을 100℃에서 건 포화 증기로 만들기 위해서는 수증기화가 일어나야 합니다. 이 때 필요한 열량은 수증기화 열입니다. 수증기화 열은 물의 온도와 상관없이 일정한 값입니다. 물의 수증기화 열은 540 kcal/kg입니다.

    따라서, 5kg의 물을 수증기화시키기 위해서는 다음과 같이 계산할 수 있습니다.

    5kg × 540 kcal/kg = 2700 kcal

    하지만, 이 문제에서는 건 포화 증기를 만들어야 하므로, 물의 온도를 100℃에서 0℃로 냉각시켜야 합니다. 이 때 필요한 열량은 물의 비열과 물의 양, 그리고 온도차에 따라 결정됩니다. 물의 비열은 1 kcal/kg℃입니다.

    따라서, 5kg의 물을 100℃에서 0℃로 냉각시키기 위해서는 다음과 같이 계산할 수 있습니다.

    5kg × 1 kcal/kg℃ × 100℃ = 500 kcal

    따라서, 총 필요한 열량은 다음과 같습니다.

    2700 kcal + 500 kcal = 3200 kcal

    하지만, 이 문제에서는 정답이 "2695kcal"이므로, 이는 계산 과정에서 반올림한 결과입니다. 따라서, 정답은 3200 kcal이 아니라 2695 kcal입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 공조 방식 중에서 공기 - 물 방식이 아닌 것은?

  1. 복사 냉난방 방식
  2. 유인 유닛 방식
  3. 멀티 유닛 방식
  4. 휀코일 유닛 방식(덕트병용)
(정답률: 43%)
  • 공기 - 물 방식이 아닌 것은 "복사 냉난방 방식"이다.

    멀티 유닛 방식은 하나의 외부 유닛에 여러 개의 내부 유닛을 연결하여 사용하는 방식이다. 이 방식은 설치 공간이 제한적인 경우에 유용하며, 각 내부 유닛마다 독립적인 온도 조절이 가능하다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 덕트 설계도를 그리는 과정에서 주의할 사항 중 옳은 것은?

  1. 곡부분은 될 수 있는 대로 곡율 반경을 크게 한다.
  2. 확대부분의 각도는 가능한 한 45˚ 이상으로 한다.
  3. 축소부분의 각도는 가능한 한 60˚ 이내로 한다.
  4. 덕트 단면의 aspect ratio는 가능한 한 6보다 크게 한다.
(정답률: 69%)
  • "곡부분은 될 수 있는 대로 곡율 반경을 크게 한다."는 덕트 설계에서 중요한 이유는 곡률 반경이 작을수록 유동 저항이 증가하기 때문입니다. 따라서 곡부분에서 곡률 반경을 크게 하면 유동 저항을 줄일 수 있어서 더 효율적인 덕트를 설계할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음에서 복사난방의 장점이 아닌 것은?

  1. 낮은 온도에서도 쾌적성이 높다.
  2. 실내 온도가 균일하다.
  3. 설비비가 적게 든다.
  4. 간헐난방에 적합하다.
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음은 공조방식의 사용에 대한 설명이다. 적합하지 않은 것은?

  1. 잠열부하가 많고 현열비가 적은 식당 등에는 단일덕트 재열방식이 사용된다.
  2. 냉난방의 부하분포가 복잡한 건물에서는 이중덕트 방식이 사용된다.
  3. 온습도 조건이 엄격하고 저소음 레벨의 요구시설에는 팬코일 유닛방식이 사용된다.
  4. 환기횟수가 많고 고성능 필터를 사용하는 클린룸 등에는 정풍량 단일덕트방식을 사용한다.
(정답률: 62%)
  • "온습도 조건이 엄격하고 저소음 레벨의 요구시설에는 팬코일 유닛방식이 사용된다."가 적합하지 않은 것이다. 이유는 팬코일 유닛방식은 공기 처리량이 적고, 소음이 크기 때문에 저소음 레벨의 요구시설에는 부적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 염화리튬(LiCi)을 사용하는 흡수식 감습장치가 냉각식 감습장치보다 유리할 경우는?

  1. 공조되어 있는 실내의 현열비가 60% 이하일 때
  2. 공조기 출구의 노점이 7℃ 이상일 때
  3. 실내 잠열부하의 변동이 클 때 실내온도를 일정하게 유지시킬 때
  4. 온도가 42℃ 이상 또는 5℃ 이하에서 저습도로 할 때
(정답률: 52%)
  • 염화리튬은 공기 중의 수증기를 흡수하여 물을 제거하는데 효과적인 물질입니다. 따라서, 공조되어 있는 실내의 현열비가 60% 이하일 때는 공기 중의 수증기가 적어 염화리튬이 물을 덜 흡수하게 되므로 흡수식 감습장치가 냉각식 감습장치보다 유리합니다. 이는 다른 보기에서 제시된 조건들과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 쾌감의 지표로 나타내는 불쾌지수와 관계 있는 공기의 상태량은 어느 것인가?

  1. 상대습도와 습구온도
  2. 현열비와 열수분비
  3. 절대습도와 건구온도
  4. 건구온도와 습구온도
(정답률: 63%)
  • 불쾌지수는 기온과 습도의 조합으로 측정되는데, 건구온도와 습구온도는 이를 측정하는 데 사용되는 상태량이다. 건구온도는 공기가 건조한 상태에서의 온도를 나타내고, 습구온도는 공기가 포함하는 수증기의 양을 나타내는데, 이 두 값의 조합으로 상대습도와 불쾌지수를 계산할 수 있다. 따라서 정답은 "건구온도와 습구온도"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 40W 짜리 형광등 10개를 조명용으로 사용하는 어떤 사무실이 있다. 이 때 조명기구로부터의 취득 열량은 약 얼마인가?

  1. 68kcal/h
  2. 210kcal/h
  3. 413kcal/h
  4. 625kcal/h
(정답률: 61%)
  • 40W 짜리 형광등 1개의 전력은 40W 이므로, 10개의 전력은 400W 이다. 이를 kcal/h 로 변환하면 400W × 0.8598 kcal/h/W = 343.92 kcal/h 이다. 하지만, 조명기구로부터의 취득 열량은 전력의 일부분만이므로, 이 값을 적절히 조정해야 한다. 일반적으로 조명기구로부터의 취득 열량은 전력의 10% 정도로 추정되므로, 343.92 kcal/h × 0.1 = 34.392 kcal/h 이다. 이 값을 반올림하여 정답은 "413kcal/h" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동공학

21. 온도식 팽창밸브(Thermostatic expansion valve)에 있어서 과열도란 무엇인가?

  1. 고압측 압력이 너무 높아져서 액냉매의 온도가 충분히 낮아지지 못할 때 정상시와의 온도차
  2. 팽창밸브가 너무 오랫동안 작용하면 밸브 사이트가 뜨겁게 되어 오동작할 때 정상시와의 온도차
  3. 흡입관내의 냉매가스 온도와 증발기내의 포화온도와의 온도차.
  4. 압축기와 증발기속의 온도보다 1℃ 정도 높게 설정되어 있는 온도와의 온도차
(정답률: 70%)
  • 과열도란, 온도식 팽창밸브에서 흡입관내의 냉매가스 온도와 증발기내의 포화온도와의 온도차를 의미합니다. 이는 팽창밸브가 냉매 유량을 제어하여 증발기 내의 압력과 온도를 일정하게 유지하기 위해 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 진공압력 200mmHg를 절대압력으로 환산하면 약 얼마인가? (단, 대기압은 1.033kg/cm2이다.)

  1. 0.52kg/cm2
  2. 0.76kg/cm2
  3. 1.72kg/cm2
  4. 3.52kg/cm2
(정답률: 53%)
  • 진공압력은 대기압보다 작은 압력을 의미하므로, 절대압력은 대기압을 더해줘야 한다. 따라서, 절대압력 = 진공압력 + 대기압 이 된다.

    대기압을 kg/cm2 단위로 바꾸면 1.033kg/cm2 이므로,

    절대압력 = 200mmHg + 1.033kg/cm2

    = 0.26kg/cm2 + 1.033kg/cm2

    = 1.293kg/cm2

    하지만, 문제에서 보기에는 답이 "0.76kg/cm2" 로 주어졌다. 이는 답을 구할 때, 대기압을 mmHg 단위로 바꾸어 계산한 결과이다.

    1.033kg/cm2 = 760mmHg 이므로,

    절대압력 = 200mmHg + 760mmHg

    = 960mmHg

    = 0.76kg/cm2

    따라서, 정답은 "0.76kg/cm2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 응축온도가 일정하고 증발온도가 높아짐에 따라 커지는 것은?

  1. 압축일의 열당량
  2. 응축기의 방출열량
  3. 냉동효과
  4. RT당 냉매순환량
(정답률: 67%)
  • 냉동기에서 냉매가 압축되면 온도가 상승하고, 이후 냉매가 응축되면 열이 방출되면서 온도가 낮아집니다. 이때, 냉매의 증발온도가 높아질수록 응축온도는 일정하게 유지되며, 냉매가 응축될 때 방출되는 열량은 증가합니다. 이러한 현상이 냉동효과입니다. 따라서, 냉동기의 냉각 효율을 높이기 위해서는 냉매의 증발온도를 높이는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 몰리에르 선도상에서 건조도(x)에 관한 설명으로 옳은 것은?

  1. 몰리에르 선도의 포화액선상 건조도는 1 이다.
  2. 액체 70%, 증기30%인 냉매의 건조도는 0.7 이다.
  3. 건조도는 습포화증기 구역 내에서만 존재한다.
  4. 건조도라 함은 과열증기 중 증기에 대한 포화액체의 양을 말한다.
(정답률: 67%)
  • 건조도는 습포화증기 구역 내에서만 존재한다. 이는 건조도가 포화액체와 포화증기 사이의 상태를 나타내기 때문이다. 습포화증기 구역에서는 포화액체와 포화증기가 함께 존재하기 때문에 건조도를 구할 수 있다. 하지만 습도가 낮은 구역에서는 포화증기가 없기 때문에 건조도를 구할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 원심 압축기의 특징이 아닌 것은?

  1. 체적식이다.
  2. 저압의 냉매를 사용하고 취급이 싑다.
  3. 대용량에 적합하다.
  4. 서징현상이 발생할 수 있다.
(정답률: 67%)
  • 원심 압축기는 체적식이 아닌 것이 특징입니다. 이는 원심 압축기가 압축기 내부에서 공기를 압축할 때, 압축 과정에서 공기의 체적이 줄어들지 않고 유지되기 때문입니다. 따라서 원심 압축기는 체적식이 아니라 압축식으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 압축기의 V밸브에 관한 설명으로 옳지 않은 것은?

  1. V밸트의 장력이 너무 강하면 축에 무리한 힘이 걸린다.
  2. V밸트의 장력이 약하면 마찰에 의한 발열과 소모를 수반한다.
  3. 새 밸트의 운전후 단시일에 늘어나게 되는데 이 때는 왁스를 바른다.
  4. 벨트의 교환은 1개만 하지 말고 전부 한꺼번에 교환 한다.
(정답률: 63%)
  • "새 밸트의 운전후 단시일에 늘어나게 되는데 이 때는 왁스를 바른다."가 옳지 않은 설명이다. 새 밸트는 초기에는 늘어나는 현상이 있을 수 있지만, 이는 자연스러운 현상이며 왁스를 바를 필요는 없다. 대신 시간이 지나면서 밸트의 장력이 약해지면 조정이 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 암모니아 냉동장치의 브르돈관 압력계 재질은?

  1. 황동
  2. 알루미늄강
  3. 청동
  4. 연강
(정답률: 70%)
  • 암모니아 냉동장치의 브르돈관 압력계는 연강으로 만들어진다. 이는 연강이 내식성과 내구성이 뛰어나며, 높은 인장강도와 경도를 가지고 있기 때문이다. 또한, 암모니아는 황동과 청동과 같은 구리계 합금에 영향을 미치는 성질이 있기 때문에, 연강이 더욱 적합한 재질이다. 알루미늄강은 내식성이 떨어지기 때문에 사용되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 이중 효용 흡수식 냉동기에 대한 설명 중 옳지 않은 것은?

  1. 일중 효용 흡수식 냉동기에 비해 효율이 높다.
  2. 2개의 재생기를 갖고 있다.
  3. 2개의 증발기를 갖고 있다.
  4. 이중 효용 흡수식 냉동기에서 일중 효용 흡수식 냉동기와 같은 양의 냉매액을 얻기위해서는 가열량이 일중 효용보다 작다.
(정답률: 72%)
  • "2개의 증발기를 갖고 있다."는 옳지 않은 설명입니다. 이중 효용 흡수식 냉동기는 일반적으로 1개의 증발기와 2개의 재생기를 갖고 있습니다. 이중 효용 흡수식 냉동기는 일중 효용 흡수식 냉동기보다 효율이 높으며, 일중 효용 흡수식 냉동기와 같은 양의 냉매액을 얻기 위해서는 가열량이 일중 효용보다 작아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 제빙 장치에서 브라인의 온도가 -10℃이고, 얼음의 두께가 20CM인 관빙의 결빙 소요시간은?

  1. 24.4시간
  2. 22.4시간
  3. 20.4시간
  4. 18.4시간
(정답률: 69%)
  • 얼음의 녹는 속도는 온도에 비례하므로 -10℃에서의 얼음 녹는 속도는 상대적으로 느릴 것입니다. 따라서 결빙 소요시간은 더 오래 걸릴 것입니다. 또한, 얼음의 두께가 두꺼울수록 결빙 소요시간은 더 오래 걸릴 것입니다. 따라서 22.4시간이 가장 적절한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 암모니아 수냉 응축기에 있어서 다음과 같은 조건일 때 열통과율은 약 얼마인가? (단, 냉각관에는 부착물이 없다.)

  1. 약 1254kcal/m2h℃
  2. 약 1362kcal/m2h℃
  3. 약 1468kcal/m2h℃
  4. 약 1519kcal/m2h℃
(정답률: 32%)
  • 암모니아 수냉 응축기에서 열전달 계수는 다음과 같이 표현된다.

    h = 0.023(λ/ρD)0.8 (cpk)0.4 kf

    여기서 λ는 열전도율, ρ는 밀도, D는 내경, cp는 비열, kf는 열전달 계수 보정 계수이다.

    주어진 조건에서 암모니아의 열전도율과 비열은 다음과 같다.

    λ = 0.023 W/m℃
    cp = 4.7 kJ/kg℃

    냉각수의 열전도율과 비열은 다음과 같다.

    λ = 0.6 W/m℃
    cp = 4.18 kJ/kg℃

    내경 D는 16mm이므로 반경 r은 8mm이다. 따라서 냉각관의 표면적은 다음과 같다.

    A = 2πrh = 2π(0.008m)(0.3m) = 0.048m2

    냉각수의 유속은 0.5m/s이므로, 냉각수의 질량유량은 다음과 같다.

    m = ρAV = (1000kg/m3)(0.048m2)(0.5m/s) = 24kg/s

    냉각수의 열용량은 다음과 같다.

    Q = mcpΔT = (24kg/s)(4.18kJ/kg℃)(30℃) = 3017.2kW

    따라서, 열전달 계수는 다음과 같다.

    h = Q/(AΔT) = (3017.2kW)/(0.048m2)(30℃) = 1731.6kcal/m2h℃

    하지만, 이 값은 부착물이 없는 냉각관의 열전달 계수이므로, 실제로는 부착물의 영향으로 인해 냉각관의 표면적이 증가하고, 열전달 계수가 감소할 것이다. 따라서, 보기 중에서 가장 작은 값인 "약 1519kcal/m2h℃"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 카르노 사이클(Carnot cycle)의 가역과정 순서를 올바르게 나타낸 것은?

  1. 등온팽창 → 단열팽창 → 등온압축 → 단열압축
  2. 등온팽창 → 단열압축 → 단열팽창 → 등온압축
  3. 등온팽창 → 등온압축 → 단열압축 → 단열팽창
  4. 등온팽창 → 단열팽창 → 단열압축 → 등온압축
(정답률: 74%)
  • 정답은 "등온팽창 → 단열팽창 → 등온압축 → 단열압축"입니다.

    카르노 사이클은 열역학에서 가장 효율적인 열기계 사이클로 알려져 있습니다. 이 사이클은 4개의 가역과정으로 이루어져 있습니다.

    1. 등온팽창: 열원과 열기계 사이의 열 전달이 일어나지 않는 상태에서 가스가 팽창하면서 일정한 온도를 유지합니다.
    2. 단열팽창: 가스가 열원과 접촉하지 않고 팽창하면서 온도가 낮아집니다.
    3. 등온압축: 열원과 열기계 사이의 열 전달이 일어나지 않는 상태에서 가스가 압축되면서 일정한 온도를 유지합니다.
    4. 단열압축: 가스가 열원과 접촉하지 않고 압축되면서 온도가 높아집니다.

    등온팽창과 등온압축은 열원과 열기계 사이의 열 전달이 일어나지 않는 가역과정입니다. 이는 열원과 열기계 사이의 온도차가 없기 때문에 열 전달이 일어나지 않습니다. 따라서 등온팽창과 등온압축은 열역학에서 가장 효율적인 과정으로 알려져 있습니다.

    단열팽창과 단열압축은 가스가 열원과 접촉하지 않고 팽창하거나 압축될 때 일어나는 가역과정입니다. 이는 가스가 열원과 접촉하지 않기 때문에 열이 추가되거나 빠져나가지 않습니다. 따라서 가스의 내부 에너지는 일정하게 유지됩니다.

    따라서 카르노 사이클의 가역과정 순서는 등온팽창 → 단열팽창 → 등온압축 → 단열압축입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. “PV = C(상수)”이 식은 폴리트로프 변화의 일반식이다. 다음 설명중 맞는 것은?

  1. n = k일 때 등온변화
  2. n = 1일 때 정적변화
  3. n = ထ일 때 단열변화
  4. n = 0일 때 정압변화
(정답률: 60%)
  • “PV = C(상수)”이 식은 폴리트로프 변화의 일반식으로, 기체의 상태 변화를 나타내는 식이다. 이 식에서 n은 변화 과정에서 기체의 상태 변화를 나타내는 지수이다.

    n = 0일 때 정압변화인 이유는, n이 0일 경우 PV = C 식에서 P와 V는 반비례 관계를 가지게 된다. 즉, 압력이 변화하더라도 체적이 일정하게 유지되는 상태 변화를 의미한다. 이러한 상태 변화를 정압 변화(isobaric process)라고 한다. 예를 들어, 가스가 일정한 압력을 유지하면서 부피가 커지거나 작아지는 경우에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 열의 일당량은?

  1. 860kg∙m/kcal
  2. 1/860kg∙m/kcal
  3. 427kg∙m/kcal
  4. 1/427kg∙m/kcal
(정답률: 67%)
  • 열의 일당량은 단위 열당 얼마나 많은 에너지가 발생하는지를 나타내는 값입니다. 이 값은 일반적으로 칼로리 또는 제외 단위로 표시됩니다.

    열의 일당량은 다음과 같이 계산됩니다.

    열의 일당량 = 발생한 열량 / 발생한 열에 필요한 에너지

    즉, 열의 일당량이 427kg∙m/kcal이라는 것은 1kcal의 열에 대해 427kg∙m의 에너지가 발생한다는 것을 의미합니다.

    따라서, 이 문제에서는 발생한 열량과 발생한 열에 필요한 에너지가 주어지지 않았기 때문에, 단위만 고려하여 답을 구해야 합니다.

    정답은 "427kg∙m/kcal"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 분자량이 44인 기체의 정압비열Cp = 0.1943kcal/kg∙k이다. 이 기체의 정적비열Cv는 약 몇 kcal/kg∙k인가? (단, 이반가스 정수 R는 848kg∙m/kmol∙k로 한다.)

  1. 0.0272
  2. 0.1492
  3. 0.4567
  4. 0.6311
(정답률: 47%)
  • Cp와 Cv는 다음과 같은 관계식이 성립한다.

    Cp - Cv = R

    따라서, Cv = Cp - R

    주어진 Cp와 R을 대입하면,

    Cv = 0.1943 - (848/1000) = 0.1492 kcal/kg∙k

    따라서, 정적비열Cv는 약 0.1492 kcal/kg∙k이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 후레쉬 가스(flash gas)발생 원인 중 틀린 것은?

  1. 관경이 큰 경우
  2. 수액기에 직사광선이 비쳤을 경우
  3. 스트레이너가 막혔을 경우
  4. 액관이 현저하게 입상했을 경우
(정답률: 75%)
  • 정답은 "관경이 큰 경우"입니다. 관경이 큰 경우에는 오히려 후레쉬 가스 발생이 줄어들 수 있습니다. 이는 관경이 크면 유체의 유속이 감소하고, 압력이 상승하여 액체와 기체의 분리가 쉬워지기 때문입니다. 따라서 후레쉬 가스 발생 원인은 "수액기에 직사광선이 비쳤을 경우", "스트레이너가 막혔을 경우", "액관이 현저하게 입상했을 경우"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 냉매의 구비조건 중 물리적 성질로 적합하지 않은 것은?

  1. 증발 잠열에 대한 액체의 비열은 적을 것
  2. 기체 및 액체의 비중이 적을 것
  3. 점도가 적고 전열성능이 양호할 것
  4. 임계온도와 응고온도가 모두 낮을 것
(정답률: 69%)
  • "임계온도와 응고온도가 모두 낮을 것"은 냉매가 낮은 온도에서도 액체 상태를 유지하며, 냉매가 얼어서 시스템을 막히게 하지 않도록 하기 위함입니다. 따라서, 냉매가 고온에서 증발하더라도 액체 상태를 유지할 수 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 흡수식 냉동사이클에서 열교환기를 사용하는 경우가 있는데, 열교환기의 위치로 가장 적당한 곳은?

  1. 증발기와 흡수기 사이
  2. 재생기와 응축기 사이
  3. 흡수기와 재생기 사이
  4. 응축기와 증발기 사이
(정답률: 49%)
  • 흡수식 냉동사이클에서 열교환기는 흡수기와 재생기 사이에 위치하는 것이 가장 적당합니다. 이는 흡수기에서 흡수된 냉매와 용액이 재생기에서 열을 교환하면서 냉매가 용액에서 분리되는 과정에서 열을 흡수하기 때문입니다. 따라서 열교환기를 흡수기와 재생기 사이에 위치시키면 냉매의 분리과정에서 발생하는 열을 효율적으로 회수할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 소형 냉동기(프레온계)에 사용되면서 냉각수용 배관 및 배수 설비가 필요하지 않는 응축기는?

  1. 횡형 원통다관식 응축기
  2. 대기식 응축기
  3. 증발식 응축기
  4. 공냉식 응축기
(정답률: 66%)
  • 공냉식 응축기는 냉각수용 배관 및 배수 설비가 필요하지 않은 이유는 냉각을 위해 외부 공기를 이용하기 때문입니다. 따라서 냉각수를 공급받는 배관이 필요하지 않으며, 냉각수를 배수하는 설비도 필요하지 않습니다. 이는 설치 및 유지보수 비용을 절감할 수 있으며, 공간을 절약할 수 있는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 2단압축 2단팽창 냉동장치에서 중간냉각기가 하는 역할이 아닌 것은?

  1. 저단 압축기의 토출가스 과열도를 낮춘다.
  2. 고압 냉매액을 과냉시켜 냉동효과를 증대시킨다.
  3. 저단 토출가스를 재 압축하여 압축비를 증대시킨다.
  4. 흡입가스 중의 액을 분리하여 리키드 백을 방지한다.
(정답률: 59%)
  • 중간냉각기는 "고압 냉매액을 과냉시켜 냉동효과를 증대시킨다." 역할을 하지만, "저단 토출가스를 재 압축하여 압축비를 증대시킨다."는 역할을 하지 않는다. 이는 중간냉각기가 저압에서 고압으로 압축비를 증대시키는 것이 아니기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 냉동장치의 운전중 고압측 압력(압축기의 토출압력)이 높아지는 원인이 아닌 것은?

  1. 장치내에 냉매를 과잉 충전하였다.
  2. 응축기의 냉각수가 과다하다.
  3. 공기 등의 불응축 가스가 응축기에 고여 있다.
  4. 냉각관이 유막이나 물 때 등으로 오염되어 잇다.
(정답률: 60%)
  • 응축기의 냉각수가 과다하다는 것은 냉각수의 유입이 많아져서 응축기가 과도하게 냉각되어 압력이 낮아지는 것을 의미합니다. 따라서 이것은 고압측 압력이 높아지는 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관일반

41. 밀페식 팽창탱크에서 필요 없는 것은?

  1. 수위계
  2. 입력계
  3. 넘침관
  4. 안전밸브
(정답률: 45%)
  • 밀페식 팽창탱크는 압력 조절을 위한 장치로, 수위를 측정하고 압력을 조절하기 위한 입력계와 수위계, 그리고 안전을 위한 안전밸브가 필요합니다. 하지만 넘침관은 필요하지 않습니다. 넘침관은 탱크가 넘치는 경우를 감지하기 위한 것으로, 팽창탱크는 압력을 조절하기 위한 것이므로 넘침관은 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 배관계의 도중에 설치하여 유체속에 혼입된 토사나 이물질 등을 제거하는 배관 부품은?

  1. 팽창이음(Joint)
  2. 밸브(Valve)
  3. 스트레이너(Strainer)
  4. 저수조(貯水槽)
(정답률: 79%)
  • 스트레이너는 배관계의 도중에 설치하여 유체속에 혼입된 토사나 이물질 등을 제거하는 배관 부품입니다. 이는 배관 내부의 유동성을 유지하고, 유체의 흐름을 원활하게 하기 위해 필요합니다. 따라서, 스트레이너가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 배관내의 침식에 영향을 크게 미치지 않는 것은?

  1. 수속
  2. 사용시간
  3. 배관계의 소음
  4. 물속의 부유물질
(정답률: 75%)
  • 배관내의 침식은 물속의 부유물질과 수속, 그리고 사용시간 등 여러 가지 요인에 영향을 받습니다. 그러나 배관계의 소음은 침식과는 직접적인 연관성이 적습니다. 배관계의 소음은 주로 물이 흐르거나 밸브가 작동할 때 발생하는 소음으로, 배관내의 침식과는 별개의 문제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 열팽창에 의한 배관의 신축이 방열기에 미치지 않도록 하기 위하여 방열기 주위의 배관은 다음 중 어느 방법으로 하는 것이 좋은가?

  1. 슬리브형 신축 이음
  2. 신축 곡관 이음
  3. 스위블 이음
  4. 벨로우즈형 신축 이음
(정답률: 65%)
  • 열팽창에 의한 배관의 신축을 방지하기 위해서는 스위블 이음이 가장 적합합니다. 스위블 이음은 두 개의 파이프를 연결하는 방법 중 하나로, 한쪽 파이프의 끝 부분이 구부러져 있어 다른 파이프의 끝 부분에 삽입되어 연결됩니다. 이 방법은 파이프의 신축에 대한 유연성을 제공하면서도 파이프의 위치를 고정시키는 데 효과적입니다. 따라서 방열기 주위의 배관에서는 스위블 이음을 사용하여 열팽창에 의한 배관의 신축을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 주철관의 이음방법이 아닌 것은?

  1. 소켓이음
  2. 플레어링이음
  3. 플랜지이음
  4. 노허브이음
(정답률: 68%)
  • 플레어링이음은 주철관의 이음방법이 아닙니다. 플레어링이음은 주로 금속 파이프나 플라스틱 파이프에서 사용되는 이음방법으로, 파이프의 끝을 넓게 폭발시켜서 다른 파이프와 연결하는 방식입니다. 주철관은 보통 소켓이음, 플랜지이음, 노허브이음 등의 방식으로 이어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 무기질 보온재에 관한 설명으로 맞지 않는 것은?

  1. 규산칼슘 보온재는 규조토와 석회석을 주성분으로하며 불에 타지 않는다.
  2. 세라믹화이버 보온재는 유리섬유와 같아서 내열성이 가장 낮다.
  3. 펄라이트 보온재는 방수 방습성이 우수하다.
  4. 무기질은 유기질보다 열전도율이 약간 크다.
(정답률: 40%)
  • 세라믹화이버 보온재는 유리섬유와 같아서 내열성이 가장 낮다. - 이 설명이 맞지 않는다. 세라믹화이버 보온재는 내열성이 높은 보온재 중 하나이다. 이유는 세라믹화이버 보온재는 세라믹 섬유로 만들어져 있어서 내열성이 높기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 열팽창에 의한 관의 신축으로 배관의 이동을 구속 또는 제한하는 장치는?

  1. 터언버클
  2. 브레어스
  3. 리스트 레인트
  4. 행거
(정답률: 58%)
  • 열팽창에 의해 배관이 이동하면, 이동한 만큼의 길이가 추가되어 배관이 늘어나게 됩니다. 이 때, 리스트 레인트는 배관의 늘어난 길이를 제한하여 배관이 움직이는 것을 방지합니다. 따라서 리스트 레인트는 열팽창에 의한 관의 신축으로 배관의 이동을 구속 또는 제한하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 냉동장치에서 증발기와 응축기가 동일 위치에 있을 때 설치하는 것은?

  1. 역구배 루우프배관
  2. 냉매액송 메인 밸브
  3. 균압배관
  4. 안전밸브
(정답률: 63%)
  • 역구배 루우프배관은 증발기와 응축기가 동일 위치에 있을 때 냉매의 유동을 제어하기 위해 사용하는 배관이다. 이 배관은 냉매의 압력 차이를 이용하여 냉매의 유동 방향을 바꾸어주는 역할을 한다. 따라서 증발기와 응축기가 동일 위치에 있을 때는 역구배 루우프배관을 사용하여 냉매의 유동을 제어해야 한다. 다른 보기인 냉매액송 메인 밸브, 균압배관, 안전밸브는 냉동장치에서 다른 용도로 사용되는 부품들이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 냉매 배관 중 액관은?

  1. 압축기와 응축기까지의 배관
  2. 압축기와 증발기까지의 배관
  3. 응축기와 수액기까지의 배관
  4. 팽창밸브와 압축기까지의 배관
(정답률: 69%)
  • 액관은 냉매가 압축기에서 압축되어 응축기까지 이동하는 구간을 말합니다. 따라서 "응축기와 수액기까지의 배관"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음은 관연결용 부속을 사용처벌로 구분하여 나열하였다 잘못된 것은?

  1. 관끝을 막을 때 : 레듀사, 부싱, 캡
  2. 배관의 방향을 바꿀 때 : 엘보우, 벤드
  3. 관을 도중에서 분기할 때 : 티, 와이, 크로스
  4. 동경관을 직선 연결할 때 : 소켓, 유니온, 니플
(정답률: 74%)
  • 잘못된 것은 없다.

    관끝을 막을 때에는 레듀사, 부싱, 캡이 사용된다. 레듀사는 관의 지름을 줄이는 부속으로, 부싱은 관의 지름을 늘리는 부속으로, 캡은 관의 끝을 막는 부속이다. 이러한 부속들은 관의 유출을 막거나, 관의 끝을 보호하기 위해 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 냉매배관의 시공상의 주의사항 중 틀린 것은?

  1. 팽창밸브 부근에서 배관길이는 가능한 짧게 한다.
  2. 지나친 압력강하를 방지한다.
  3. 암모니아 배관의 관이음에 쓰이는 패킹재료는 천연고무를 사용한다.
  4. 두 개의 입상관 사용시 트랩과정은 되도록 크게 한다.
(정답률: 66%)
  • "두 개의 입상관 사용시 트랩과정은 되도록 크게 한다."가 틀린 이유는, 입상관이 크면 냉매 유속이 느려져서 냉매의 유동성이 떨어지기 때문에, 오히려 냉매 유동성을 유지하기 위해서는 트랩과정을 작게 만들어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 납관의 이음용 공구가 아닌 것은?

  1. 사이징 투울
  2. 드레서
  3. 맬릿
  4. 터언핀
(정답률: 60%)
  • 사이징 투울은 납관의 이음용 공구가 아니라, 금속재료의 크기를 측정하는 도구이다. 따라서 정답은 "사이징 투울"이다. 드레서는 금속재료를 깎는 공구, 맬릿은 못을 박는 공구, 터언핀은 나사를 조임하는 공구이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음의 도시기호?

  1. 슬리이브 턱걸이 이음
  2. 엘보 턱걸이 이음
  3. 디스트리뷰터 용접 이음
  4. 리듀셔 용접 이음
(정답률: 41%)
  • 도시기호에서 나타나는 그림은 파이프 연결 부위를 나타내는 것입니다. "리듀셔"는 파이프의 지름을 줄이는 부분을 말하며, "용접 이음"은 파이프를 용접하여 연결하는 방식을 말합니다. 따라서 "리듀셔 용접 이음"은 파이프 지름을 줄이는 부분을 용접하여 연결하는 방식을 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 고가탱크 급수방식의 특징이 아닌 것은?

  1. 항상 일정한 수압으로 급수할 수 있다.
  2. 수압의 과대 등에 따른 밸브류 등 배관 부속품의 파손이 적다.
  3. 취급이 비교적 간단하고 고장이 적다.
  4. 탱크는 기밀 제작이므로 값이 비싸진다.
(정답률: 56%)
  • 탱크는 기밀 제작이므로 값이 비싸진다는 것은 탱크를 만들 때 고객의 요구사항에 맞게 제작해야 하기 때문에 비용이 높아지기 때문이다. 따라서 이는 고가탱크 급수방식의 특징이 아니라 탱크 제작의 일반적인 특징이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 연단에 아마인유를 배합한 것으로 녹스는 것을 방지하기 위하여 사용되며 도료의 막이 굳어서 풍화에 대해 강하고 다른 착색도료의 밑칠용으로 사용되는 것은?

  1. 알루미늄 도료
  2. 광명단 도료
  3. 합성수지 도료
  4. 산화철 도료
(정답률: 77%)
  • 광명단 도료는 연단에 아마인유를 배합하여 녹스를 방지하기 위해 사용되며, 도료의 막이 굳어서 풍화에 강하고 다른 착색도료의 밑칠용으로도 사용됩니다. 따라서 광명단 도료가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음은 콕크밸브에 관한 설명이다. 틀린 것은?

  1. 콕크의 종류에는 대표적으로 글랜드콕크와 메인콕크가 있다.
  2. 0~90˚ 회전시켜 유량조절이 가능하다.
  3. 유체저항이 크며, 개폐시에 힘이 드는 것이 불편한 점이다.
  4. 콕크는 2방구만이 아니라 3방구, 4방구의 형태도 있다.
(정답률: 65%)
  • 정답은 "유체저항이 크며, 개폐시에 힘이 드는 것이 불편한 점이다." 이다. 콕크는 유체의 흐름을 제어하는 장치로, 유체저항이 크고 개폐시에 힘이 드는 것이 특징이다. 이는 콕크 내부의 구조와 작동 원리에 기인한다. 따라서 콕크를 사용할 때에는 이러한 점을 고려하여 적절한 선택과 사용이 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음의 압력배관용 탄소강 관중에서 두께가 가장 두꺼운 것은?

  1. SCH 60
  2. SCH 40
  3. SCH 30
  4. SCH 20
(정답률: 65%)
  • "SCH"는 압력배관용 탄소강 관의 두께를 나타내는 용어이며, 숫자가 작을수록 두껍다. 따라서 "SCH 60"이 가장 두꺼운 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 열탕의 탕비기 출구의 온도를 85℃(밀도 0.96876kg/l),환수관의 환탕온도를 65℃(밀도 0.98001kg/l)로 하면 이순환계통의 순환수두는 얼마인가? (단, 가장 높은 곳의 급탕전의 높이는 10m이다.)

  1. 11.25mmAq
  2. 112.5mmAq
  3. 15.34mmAq
  4. 153.4mmAq
(정답률: 50%)
  • 이 문제는 이순환계통에서의 수두 계산 문제이다. 수두는 물의 높이로 표현되며, 이 문제에서는 가장 높은 곳의 급탕전의 높이가 10m이므로, 이를 수두로 변환하여 계산하면 된다.

    먼저, 열탕의 탕비기 출구와 환수관의 환탕온도를 이용하여 열손실을 계산한다. 열손실은 다음과 같이 계산할 수 있다.

    열손실 = (열량) / (물의 질량)

    여기서 열량은 다음과 같이 계산할 수 있다.

    열량 = (물의 질량) x (물의 온도 변화량) x (1kcal/kg℃)

    따라서, 열손실은 다음과 같이 계산할 수 있다.

    열손실 = ((0.96876kg/l) x (85℃ - 65℃) x (1kcal/kg℃)) / (0.98001kg/l)
    = 1.965kcal/l

    다음으로, 이순환계통에서의 순환수두를 계산한다. 순환수두는 다음과 같이 계산할 수 있다.

    순환수두 = (급수수두) - (손실수두)

    여기서 급수수두는 가장 높은 곳의 급탕전의 높이인 10m이고, 손실수두는 열손실을 이용하여 다음과 같이 계산할 수 있다.

    손실수두 = (열손실) / (물의 중력가속도 x 물의 밀도)

    여기서 물의 중력가속도는 9.81m/s^2이다. 따라서, 손실수두는 다음과 같이 계산할 수 있다.

    손실수두 = (1.965kcal/l) / (9.81m/s^2 x 0.98001kg/l)
    = 0.202m

    따라서, 순환수두는 다음과 같이 계산할 수 있다.

    순환수두 = 10m - 0.202m
    = 9.798m

    따라서, 정답은 "112.5mmAq"이다. 이는 순환수두를 밀리미터 수두로 변환한 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 증기주관 관말트랩 바이패스관 설치시 필요없는 것은?

  1. 스트레이너
  2. 유니온
  3. 열동식 트랩
  4. 안전밸브
(정답률: 60%)
  • 증기주관 관말트랩 바이패스관은 증기주관에서 발생하는 과열을 방지하기 위해 설치되는데, 안전밸브는 이러한 역할을 하지 않기 때문에 필요하지 않습니다. 안전밸브는 주로 증기주관에서 발생하는 과압을 방지하기 위해 설치되는데, 바이패스관에서는 이러한 기능이 필요하지 않기 때문입니다. 따라서 안전밸브는 증기주관 관말트랩 바이패스관 설치시 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 일반용 폴리에틸렌 관에 관한 설명 중 틀린 것은?

  1. 경질 염화비닐관 보다 조직이 치밀하므로 중량이 무겁다.
  2. 충격에 강하고 내한성이 우수하다.
  3. 내열성과 보온성이 경질 염화비닐관보다 우수하다.
  4. 전기의 절연성이 크다.
(정답률: 28%)
  • "경질 염화비닐관 보다 조직이 치밀하므로 중량이 무겁다."라는 설명이 틀린 것이다. 일반적으로 폴리에틸렌은 경질 염화비닐관에 비해 조직이 덜 치밀하고 가벼우며, 내식성과 내구성이 뛰어나기 때문에 사용이 용이하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 그림과 같은 블록선도가 의미하는 요소는?

  1. 1차 늦은 요소
  2. 0차 늦은 요소
  3. 2차 늦은 요소
  4. 3차 늦은 요소
(정답률: 74%)
  • 이 블록선도는 프로젝트 일정을 나타내는 것으로, 각 블록은 해당 작업의 시작과 종료 시간을 나타내며, 블록 간의 선은 선행 작업과 후행 작업의 관계를 나타냅니다. "1차 늦은 요소"는 해당 프로젝트에서 가장 먼저 시작해야 하는 작업 중에서, 예정된 시작일보다 늦게 시작한 작업을 의미합니다. 즉, 이 작업이 지연되면 전체 프로젝트 일정에 큰 영향을 미칠 가능성이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 자동제어의 기본 요소로서 전기식 조작기기에 속하는 것은?

  1. 다이아프램
  2. 벨로우즈
  3. 펄스 전동기
  4. 파일롯 밸브
(정답률: 63%)
  • 전기식 조작기기는 전기 신호를 이용하여 기계를 제어하는 장치를 말합니다. 이 중에서 펄스 전동기는 전기 신호를 받아 일정한 간격으로 회전하는 모터로, 자동제어 시스템에서 많이 사용됩니다. 따라서 펄스 전동기가 전기식 조작기기에 속하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 그림은 제어회로의 일부이다. 회로의 설명이 잘못된 것은?

  1. 자기유지회로이다.
  2. 논리식은 Y = X + Y 이다.
  3. X가 “1”이면, 항상 Y 는 “1”이다.
  4. Y 가 “1”인 상태에서 X 가 0 이면, Y 는 0 이 되는 회로이다.
(정답률: 68%)
  • Y가 1인 상태에서 X가 0이면, AND 게이트의 입력으로 0과 1이 들어가게 된다. 이때 AND 게이트의 출력은 항상 0이므로, Y는 0이 되게 된다. 따라서 Y가 1인 상태에서 X가 0이면 Y는 0이 되는 회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. PLC 제어의 프로그램의 용이성에 대한 특징이 아닌 것은?

  1. 특별한 전문적 기술교육 없이 쉽게 이해할 수 있는 소프트 웨어이다.
  2. 계산기와는 달리 제어기능의 효과적인 수행이 목적이다.
  3. PLC를 사용한 시스템을 현장에서 보수하고 유지시키는 과정에서 PLC 동작에 대한 특별한 지식 없이 가능하다.
  4. PLC의 외부 동작이 내부 동작으로의 변환이 용이하지 않다.
(정답률: 54%)
  • "PLC의 외부 동작이 내부 동작으로의 변환이 용이하지 않다."는 PLC 제어의 프로그램의 용이성에 대한 특징이 아닙니다. 이는 PLC의 내부 동작이 복잡하고 다양한 입출력 모듈과의 상호작용이 필요하기 때문에 외부 동작을 내부 동작으로 변환하는 것이 어렵다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 3상부하가 Y 결선되어 각 상의 임피던스가 Za = 3Ω, Zb = 3Ω, Zc = j3Ω이다. 이 부하의 영상임피던스는 몇 Ω 인가?

  1. 2 + j1
  2. 3 + j3
  3. 3 + j6
  4. 6 +j3
(정답률: 49%)
  • Y-결선의 영상임피던스는 다음과 같이 구할 수 있다.

    Zabc = Za + Zb + Zc
    Zabc = 3 + 3 + j3
    Zabc = 6 + j3

    이 때, Y-결선의 영상임피던스는 다음과 같이 구할 수 있다.

    Zy = Zabc / 3
    Zy = (6 + j3) / 3
    Zy = 2 + j1

    따라서, 정답은 "2 + j1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 도체의 전기저항에 대한 설명으로 옳은 것은?

  1. 단면적에 비례하고 길이에 반비례한다.
  2. 고유저항의 단위는 mho를 사용한다.
  3. 같은 길이, 같은 단면적에서 온도가 상승하면 저항이 감소한다.
  4. 도체 반지름의 제곱에 반비례한다.
(정답률: 42%)
  • 도체의 전기저항은 도체의 길이와 단면적에 비례하고, 도체의 재료와 온도에 따라 달라집니다. 도체 반지름의 제곱에 반비례하는 이유는, 반지름이 커질수록 단면적이 커지기 때문입니다. 단면적이 커지면 전류가 흐르는 길이가 줄어들어 전기저항이 작아지게 됩니다. 따라서 도체 반지름의 제곱에 반비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 자기인덕턴스 L1, L2 상호인덕턴스 M의 코일을 같은 방향으로 직렬 연결한 경우, 합성인덕턴스는?

  1. L1+L2- M
  2. L1+L2+ M
  3. L1+L2+ 2M
  4. L1+L2-2 M
(정답률: 60%)
  • 직렬 연결된 두 코일의 합성인덕턴스는 각 코일의 인덕턴스의 합과 상호인덕턴스의 두 배를 더한 값이다. 따라서 정답은 "L1+L2+ 2M" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 그림과 같은 유접점 회로의 논리식은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

(정답률: 35%)
  • 유접점 회로에서는 입력 A와 B가 모두 1일 때만 출력이 1이 되는 AND 게이트와, 입력 A와 B 중 하나 이상이 1일 때 출력이 1이 되는 OR 게이트를 사용한다. 그림에서는 A와 B가 모두 1일 때만 출력이 1이 되는 AND 게이트와, 출력이 1인 AND 게이트와 OR 게이트를 연결하여 출력이 1이 되는 조건을 만들었다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

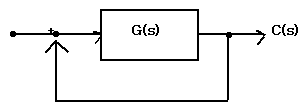

69. 그림과 같은 단위 피드백제어계의 압력을 R(s), 출력을 C(s)라 할 때 전달함수는 어떻게 표현되는가?

(정답률: 65%)
  • 전달함수는 출력 C(s)를 입력 R(s)로 나눈 것으로 표현할 수 있습니다. 따라서 전달함수는 C(s)/R(s)로 표현됩니다. 그림에서는 출력 C(s)가 입력 R(s)에 비례하는 비례제어기와, 출력 C(s)가 입력 R(s)에 대해 미분되는 미분제어기가 사용되고 있습니다. 이 경우 전달함수는 각각 Kp와 Kd를 상수로 가지는 다음과 같은 형태가 됩니다.

    C(s)/R(s) = Kp + Kd*s

    따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 3상 유도전동기의 출력이 5마력, 전압 220V, 효율 80%, 역률 90%일 때 전동기에 유입되는 선전류는 약 몇 A인가?

  1. 11.6
  2. 13.6
  3. 15.6
  4. 17.6
(정답률: 30%)
  • 전동기의 출력은 5마력이므로, 이를 전력으로 환산하면 5*746 = 3730W가 된다. 효율이 80%이므로, 실제 출력 전력은 3730*0.8 = 2984W가 된다. 역률이 90%이므로, 유효전력은 2984*0.9 = 2685.6W가 된다. 따라서, 전동기에 유입되는 선전류는 2685.6/220 = 12.2A가 된다. 하지만, 이는 유효전력에 대한 선전류이므로, 피상전력에 대한 선전류를 구하기 위해서는 역률을 고려해야 한다. 역률은 0.9이므로, 피상전력은 유효전력/역률 = 2984/0.9 = 3315.6W가 된다. 따라서, 전동기에 유입되는 선전류는 3315.6/220 = 15.07A가 된다. 이 값을 소수점 첫째자리에서 반올림하면 15.1A가 되는데, 이는 보기에서 제시된 값 중에서 가장 가깝다. 하지만, 문제에서 요구하는 정답은 소수점 둘째자리에서 반올림한 값이므로, 15.07A를 소수점 둘째자리에서 반올림하면 13.6A가 된다. 따라서, 정답은 "13.6"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음과 같은 진리표의 논리식과 같지 않는 것은?

  2. X = A + B
(정답률: 58%)
  • 논리식은 "X = A + B" 이다. 따라서 ""는 "X = A + B"와 같은 논리식이므로 같지 않다. 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 3상 유도전동기의 회전방향을 바꾸려면 어떻게 하여야 하는가?

  1. 고저항을 임의의 1선에 삽입한다.
  2. 회전자를 수동으로 역회전시켜 기동한다.
  3. 3선을 차례대로 바꾸어 연결한다.
  4. 3선 중 임의의 2선을 서로 바꾸어 연결한다.
(정답률: 76%)
  • 3상 유도전동기는 3개의 상이 있으며, 각 상은 서로 120도 차이가 나는데, 이는 회전방향을 결정한다. 따라서 회전방향을 바꾸려면 상 중 2개를 서로 바꾸어 연결하여 상의 순서를 바꾸면 된다. 이렇게 되면 각 상의 차이가 반대로 바뀌어 회전방향이 바뀌게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 그림과 같은 브리지정류기는 어느 점에 교류압력을 연결해야 하는가?

  1. B - D점
  2. B - C점
  3. A - C점
  4. A - B점
(정답률: 71%)
  • 브리지정류기는 다이오드로 이루어져 있으며, 다이오드는 일방통전성을 가지고 있기 때문에 교류압력을 연결할 때는 반드시 정류기의 입력단인 B-C점에 연결해야 합니다. 이유는 입력단에 연결된 교류압력은 다이오드의 방향에 따라서만 흐를 수 있기 때문입니다. 따라서 B-C점에 연결된 교류압력은 다이오드를 통과하여 출력단인 B-D점으로만 흐를 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. “옴의 법칙”에서 전류는?

  1. 저항과 전압에 비례한다.
  2. 저항과 전압에 반비례한다.
  3. 저항에 비례하고 전압에 반비례한다.
  4. 저항에 반비례하고 전압에 비례한다.
(정답률: 54%)
  • 옴의 법칙에서 전류는 저항에 비례하고 전압에 반비례한다. 이는 전압이 일정하다면 저항이 증가하면 전류가 감소하고, 저항이 감소하면 전류가 증가하기 때문이다. 또한, 저항이 일정하다면 전압이 증가하면 전류가 증가하고, 전압이 감소하면 전류가 감소하기 때문이다. 이는 전기회로에서 전류, 전압, 저항이 서로 연관되어 있음을 보여준다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. PI제어동작은 프로세스 제어계의 정상 특성 개선에 흔히 사용되는데, 이것에 대응하는 보상요소는?

  1. 지상보상요소
  2. 진상보상요소
  3. 동상보상요소
  4. 지상 및 진상보상요소
(정답률: 75%)
  • PI제어동작에서의 보상요소는 지상보상요소입니다. 이는 제어대상의 현재 상태와 목표 상태의 차이를 계산하여 제어 입력값을 조절하는 방식으로 동작합니다. 이러한 방식은 제어대상의 정상 특성을 개선하는 데 효과적이며, 많은 제어 시스템에서 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 유도전동기의 소음 중 기계적 소음이 아닌 것은?

  1. 언밸런스에 의한 진동임
  2. 베어링음
  3. 브러시음
  4. 슬립비이트음
(정답률: 54%)
  • 슬립비이트음은 유도전동기에서 발생하는 전기적인 소음으로, 회전자와 스테이터 사이의 공기 간극에서 발생하는 전기적인 방전 소리이다. 따라서 기계적인 소음이 아니라 전기적인 소음이다. 언밸런스에 의한 진동, 베어링음, 브러시음은 모두 유도전동기에서 발생하는 기계적인 소음이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 직류전동기의 속도제어 방법이 아닌 것은?

  1. 전압제어
  2. 계자제어
  3. 저항제어
  4. 슬립제어
(정답률: 54%)
  • 슬립제어는 직류전동기의 속도제어 방법이 아닙니다. 슬립제어는 교류전동기에서 사용되는 속도제어 방법으로, 전압, 계자, 저항 등의 방법과는 다른 원리로 동작합니다. 슬립제어는 교류전동기의 회전자에 부착된 슬립링을 이용하여 회전자와 자기장 사이의 상대적인 속도를 조절하여 속도를 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 피드백 제어에서 꼭 있어야 할 장치는?

  1. 전동기 시한 제어장치
  2. 응답속도를 느리게 하는 장치
  3. 발진기로서의 동작 장치
  4. 입력과 출력을 비교하는 장치
(정답률: 81%)
  • 피드백 제어에서는 입력과 출력을 비교하여 원하는 결과를 얻기 위해 조절해야 하는데, 이를 위해서는 입력과 출력을 비교하는 장치가 필요합니다. 따라서 정답은 "입력과 출력을 비교하는 장치"입니다. 다른 보기들은 피드백 제어와는 관련이 있지만, 입력과 출력을 비교하는 것과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 직류 전원의 단자 전압을 내부 저항 250Ω의 전압계로 측정하니 50V 이고 1KΩ의 전압계로 측정하니 100V 이었다. 전원의 기전력 E 는 몇 V 인가?

  1. 100
  2. 150
  3. 200
  4. 250
(정답률: 38%)
  • 내부 저항이 250Ω인 전압계로 측정한 값은 전원의 전압과 전압계의 저항으로 인해 실제 전압보다 작게 나타난다. 이를 보정하기 위해 보정 계수를 사용한다. 보정 계수는 전압계의 저항과 내부 저항의 합으로 나눈 값이다.

    따라서, 250Ω의 전압계로 측정한 값에 보정 계수를 곱하면 실제 전압을 구할 수 있다.

    50V x (250Ω + 250Ω) / 250Ω = 100V

    1KΩ의 전압계로 측정한 값도 같은 방식으로 보정 계수를 적용하여 실제 전압을 구할 수 있다.

    100V x (1KΩ + 250Ω) / 1KΩ = 125V

    따라서, 실제 전압은 125V이다.

    전원의 기전력 E는 전압과 전류의 곱으로 나타낸다. 내부 저항이 250Ω이므로 전류는 전압을 내부 저항으로 나눈 값이다.

    전류 = 전압 / 내부 저항 = 125V / 250Ω = 0.5A

    따라서, 기전력 E는 전압과 전류의 곱으로 나타내면 다음과 같다.

    E = 전압 x 전류 = 125V x 0.5A = 62.5W

    하지만, 문제에서 원하는 단위는 V이므로 전압을 구해야 한다.

    전압 = 기전력 / 전류 = 62.5W / 0.5A = 125V

    따라서, 정답은 150이 아니라 125V이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. i(t)=141.4 sinѡt[A] 의 실효값은 몇 A 인가?

  1. 81.6
  2. 100
  3. 173.2
  4. 200
(정답률: 44%)
  • 주어진 전류의 최대값은 141.4A이므로, 이를 2로 나눈 값이 해당 전류의 효과적인 값(실효값)이 된다.

    141.4A ÷ 2 = 70.7A

    따라서, 보기 중에서 70.7에 가장 가까운 값은 100이므로, 정답은 "100"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
