공조냉동기계산업기사 필기 기출문제복원 (2020-08-22)

공조냉동기계산업기사 2020-08-22 필기 기출문제 해설

이 페이지는 공조냉동기계산업기사 2020-08-22 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공조냉동기계산업기사
(2020-08-22 기출문제)

목록

1과목: 공기조화

1. 덕트의 설계순서로 옳은 것은?

  1. 송풍량 결정 → 취출구 및 흡입구의 위치 결정 → 덕트경로 결정 → 덕트치수 결정
  2. 취출구 및 흡입구의 위치 결정 → 덕트경로 결정 → 덕트치수 결정 → 송풍량 결정
  3. 송풍량 결정 → 취출구 및 흡입구의 위치 결정 → 덕트치수 결정 → 덕트경로 결정
  4. 취출구 및 흡입구의 위치 결정 → 덕트치수 결정 → 덕트경로 결정 → 송풍량 결정
(정답률: 70%)
  • 덕트 설계는 필요한 공기량을 먼저 산출한 뒤, 공기가 드나드는 위치와 경로를 잡고 마지막으로 관의 크기를 결정하는 순서로 진행됩니다.
    송풍량 결정 $\rightarrow$ 취출구 및 흡입구의 위치 결정 $\rightarrow$ 덕트경로 결정 $\rightarrow$ 덕트치수 결정
  • 송-취-덕-덕-송
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 공조공간을 작업 공간과 비작업 공간으로 나누어 전체적으로는 기본적인 공조만 하고,작업공간에서는 개인의 취향에 맞도록 개별공조하는 방식은?

  1. 바닥취출 공조방식
  2. 테스크 앰비언트 공조방식
  3. 저온공조방식
  4. 축열공조방식
(정답률: 80%)
  • 테스크 앰비언트 공조방식은 전체 공간에는 기본적인 공조(앰비언트)를 제공하고, 개별 작업 공간(테스크)에는 사용자의 취향에 맞게 개별 공조를 수행하는 효율적인 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음의 공기선도상에 수분의 증가 없이 가열 또는 냉각되는 경우를 나타낸 것은?

(정답률: 75%)
  • 수분의 증가 없이 가열 또는 냉각되는 과정은 공기선도에서 절대습도가 일정한 수평선 방향으로 이동하는 과정입니다.

    오답 노트
    : 냉각 감습 과정
    : 공기의 혼합 과정
    : 단열 가습 과정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 냉각코일의 용량결정 방법으로 옳은 것은?

  1. 실내취득열량+기기로부터의 취득열량+재열부하+외기부하
  2. 실내취득열량+기기로부터의 취득열량+재열부하+냉수펌프부하
  3. 실내취득열량+기기로부터의 취득열량+재열부하+배관부하
  4. 실내취득열량+기기로부터의 취득열량+재열부하+냉수펌프 및 배관부하
(정답률: 73%)
  • 냉각코일의 용량은 실내에서 발생하는 열량과 외기 도입으로 인한 부하 등을 모두 합산하여 결정합니다.
    냉각코일 용량 = 실내취득열량 + 기기로부터의 취득열량 + 재열부하 + 외기부하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 외기의 온도가 -10℃이고 실내온도가 20℃이며 벽 면적이 25m2일 때, 실내의 열 손실량(kW)은? (단, 벽체의 열관류율 10W/m2ㆍK, 방위계수는 북향으로 1.2이다.)

  1. 7
  2. 8
  3. 9
  4. 10
(정답률: 59%)
  • 벽체를 통한 실내 열 손실량은 면적, 열관류율, 내외 온도차, 그리고 방위계수를 모두 곱하여 산출합니다.
    ① [기본 공식] $Q = K \times F \times \Delta T \times k$
    ② [숫자 대입] $Q = 10 \times 25 \times (20 - (-10)) \times 1.2$
    ③ [최종 결과] $Q = 9\text{kW}$
  • 외벽을 통한 손실열량(qw)
    qw=KㆍFㆍ ΔT ㆍK
    =10×25×{(273+20)-(273+(-10)}×1.2
    =9,000W
    =9kW
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

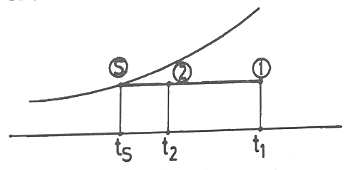

6. 다음과 같은 공기선도상의 상태에서 CF(Contact Factor)를 나타내고 있는 것은?

(정답률: 59%)
  • 콘택트 팩터(CF)는 냉각 코일의 표면 온도와 공기 온도 사이의 관계를 나타내는 지수로, 입구 온도와 출구 온도, 그리고 코일 표면 온도의 차이 비율로 정의합니다.
    $$CF = \frac{t_2 - t_3}{t_1 - t_2}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 공기조화 부하계산을 위한 고려사항으로 가장 거리가 먼 것은?

  1. 열원방식
  2. 실내 온⋅습도의 설정조건
  3. 지붕재료 및 치수
  4. 실내 발열기구의 사용시간 및 발열량
(정답률: 67%)
  • 공기조화 부하계산은 실내외 온습도 조건, 건축물의 구조(지붕 재료 및 치수), 내부 발열량 등 열 손실과 획득량을 계산하는 과정입니다. 반면 열원방식은 이러한 부하 계산이 끝난 후, 결정된 부하를 처리하기 위해 어떤 장비(보일러, 냉동기 등)를 사용할지 결정하는 기본계획 단계의 선정 사항이므로 부하계산 고려사항과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 흡수식 감습장치에 일반적으로 사용되는 액상흡수제로 가장 적절한 것은?

  1. 트리에틸렌글리콜
  2. 실리카겔
  3. 활성알루미나
  4. 탄산소다수용액
(정답률: 69%)
  • 흡수식 감습장치에서 액상흡수제(액체)로는 트리에틸렌글리콜이 사용됩니다.

    오답 노트
    실리카겔, 활성알루미나: 고체 흡습제
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 공기 중의 수증기 분압을 포화압력으로 하는 온도를 무엇이라 하는가?

  1. 건구온도
  2. 습구온도
  3. 노점온도
  4. 글로브(globe)온도
(정답률: 66%)
  • 노점온도(이슬점)는 습공기 중의 수증기 분압이 포화압력과 같아져 수증기가 응축되어 이슬이 맺히기 시작하는 온도를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 공기조화 설비와 가장 거리가 먼 것은?

  1. 냉각탑
  2. 보일러
  3. 냉동기
  4. 압력탱크
(정답률: 72%)
  • 공기조화 설비는 열원장치(냉동기, 보일러), 열운반장치(송풍기, 덕트), 공기조화기(필터, 가열냉각코일, 가습기) 및 자동제어장치로 구성됩니다.

    오답 노트
    압력탱크: 급수설비 중 압력수조방식에서 사용하는 급수탱크입니다.
  • 압력탱크 (④): 액체나 기체를 일정한 압력으로 저장하거나 공급하는 용도로 사용됩니다. 냉각 공조 시스템에서도 사용될 수 있지만, 냉각이나 공조의 핵심적인 기능을 수행하는 설비는 아닙니다. 따라서 냉각 공조화 설비와 가장 거리가 멀다고 할 수 있습니다.
    결론적으로, 압력탱크는 냉각 공조 설비의 필수적인 요소는 아니므로 가장 거리가 먼 것으로 판단됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 대류 난방과 비교하여 복사난방의 특징으로 틀린 것은?

  1. 환기 시에는 열손실이 크다.
  2. 실의 높이에 따른 온도편차가 크지 않다.
  3. 하자가 발생하였을 때 위치확인이 곤란하다.
  4. 열용량이 크므로 부하에 즉각적인 대응이 어렵다.
(정답률: 62%)
  • 복사난방은 건축물 자체의 축열을 이용하는 방식이므로, 대류난방과 달리 환기를 하더라도 열손실이 작다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 실내 압력은 정압상태로 주로 작은 용적의 연소실 등과 같이 급기량을 확실하게 확보하기 어려운 장소에 적용하기에 가장 적합한 환기방식은?

  1. 압입 흡출 병용 환기
  2. 압입식 환기
  3. 흡출식 환기
  4. 풍력 환기
(정답률: 69%)
  • 압입식 환기는 실내를 정압 상태로 유지하여 외부의 오염된 공기 침입을 막고, 연소실과 같이 확실한 급기량이 필요한 장소에 가장 적합한 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 온풍난방에 관한 설명으로 틀린 것은?

  1. 예열부하가 거의 없으므로 기동시간이 아주 짧다.
  2. 온풍을 이용하므로 쾌감도가 좋다.
  3. 보수⋅취급이 간단하여 취급에 자격이 필요하지 않다.
  4. 설치면적이 적으며 설치 장소도 제약을 받지 않는다.
(정답률: 74%)
  • 온풍난방은 뜨거운 바람을 직접적으로 이용하기 때문에 대류난방이나 복사난방에 비해 쾌감도가 낮습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 온수난방 방식의 분류에 해당되지 않는 것은?

  1. 복관식
  2. 건식
  3. 상향식
  4. 중력식
(정답률: 74%)
  • 온수난방 방식은 배관의 배치나 순환 방식에 따라 분류하며, 건식 방식은 온수난방의 분류에 해당하지 않습니다.
  • 온수 난방 방식은 주로 물의 순환 방식에 따라 분류하며, 복관식, 상향식, 중력식 등이 이에 해당합니다. 건식 난방은 물 대신 전기나 다른 열원을 이용하여 바닥을 데우는 방식이므로 온수 난방의 분류에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 취득 열량 중 잠열이 포함되지 않는 것은?

  1. 인체의 발열
  2. 조명기구의 발열
  3. 외기의 취득열
  4. 증기 소독기의 발생열
(정답률: 72%)
  • 조명기구나 전동기에서 발생하는 열은 상태 변화 없이 온도만 변화시키는 현열에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 표면 결로발생 방지조건으로 틀린 것은?

  1. 실내측에 방습막을 부착한다.
  2. 다습한 외기를 도입하지 않는다.
  3. 실내에서 발생되는 수증기량을 억제한다.
  4. 공기와의 접촉면 온도를 노점온도 이하로 유지한다.
(정답률: 75%)
  • 표면 결로를 방지하기 위해서는 공기와 접촉하는 표면 온도가 공기의 노점온도보다 높게 유지되어야 합니다. 노점온도 이하로 내려가면 수증기가 응축되어 결로가 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 제습장치에 대한 설명으로 틀린 것은?

  1. 냉각식 제습장치는 처리공기를 노점온도 이하로 냉각시켜 수증기를 응축시킨다.
  2. 일반 공조에서는 공조기에 냉각코일을 채용하므로 별도의 제습장치가 없다.
  3. 제습방법은 냉각식, 흡수식, 흡착식으로 구분된다.
  4. 에어와셔 방식은 냉각식으로 소형이고 수처리가 편리하여 많이 채용된다.
(정답률: 64%)
  • ④ 에어와셔 방식은 냉각식으로 소형이고 수처리가 편리하여 많이 채용된다.
    → 틀린 설명입니다. (정답)
    **에어와셔 방식은 냉각식이 아니라 "세정식(워셔식)"**입니다.
    공기를 물로 세정하면서 수분을 일부 제거하지만, 제습 성능은 낮고,
    소형화 및 수처리 편리성은 떨어지는 단점이 있어 현재는 잘 사용되지 않습니다.
  • 에어와셔는 공기 세정 및 가습을 목적으로 하는 가습장치(증발식)이며, 제습장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 난방설비에 관한 설명으로 옳은 것은?

  1. 온수난방은 온수의 현열과 잠열을 이용한 것이다.
  2. 온풍난방은 온풍의 현열과 잠열을 이용한 직접난방 방식이다.
  3. 증기난방은 증기의 현열을 이용한 대류난방이다.
  4. 복사난방은 열원에서 나오는 복사에너지를 이용한 것이다.
(정답률: 72%)
  • ① 온수난방은 온수의 현열과 잠열을 이용한 것이다.

    → 틀린 설명입니다.

    온수난방은 온수의 현열( sensible heat )만 사용합니다.

    잠열( latent heat )은 증기 등의 상변화에서 발생하므로 온수난방과는 관련이 없습니다.



    ---

    ② 온풍난방은 온풍의 현열과 잠열을 이용한 직접난방 방식이다.

    → 틀린 설명입니다.

    온풍난방 역시 공기의 현열만 이용합니다.

    공기에는 상변화가 없으므로 잠열은 존재하지 않습니다.



    ---

    ③ 증기난방은 증기의 현열을 이용한 대류난방이다.

    → 틀린 설명입니다.

    증기난방은 증기의 응축 시 발생하는 잠열을 주로 이용합니다.

    현열보다는 잠열을 통한 열전달이 주된 방식입니다.



    ---

    ④ 복사난방은 열원에서 나오는 복사에너지를 이용한 것이다.

    → 정확한 설명이며, 정답입니다.

    복사난방은 적외선 등의 복사에너지가 사람이나 사물을 직접 데워주는 방식입니다.

    대류나 전도보다는 복사열 전달이 주 메커니즘입니다.
  • 복사난방은 열원에서 방출되는 복사에너지가 직접 물체에 전달되어 난방하는 방식입니다.

    오답 노트
    온수난방: 현열만 이용합니다.
    온풍난방: 현열만 이용합니다.
    증기난방: 잠열을 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 축류 취출구의 종류가 아닌 것은?

  1. 노즐형
  2. 펑커루버형
  3. 베인격자형
  4. 팬형
(정답률: 55%)
  • 축류 취출구란?

    축류(축방향)형 취출구는 공기가 직선으로 빠르게 이동하며, 대형 공간이나 산업용 환경에서 많이 사용됩니다.

    축류형 취출구는 보통 노즐형, 루버형(핀커루버형), 베인 격자형처럼 직선성 또는 방향 제어 중심입니다.



    ---

    보기 해설:

    ① 노즐형
    → O 축류형의 대표적인 형태. 고속 분사로 멀리 공기 도달 가능.

    ② 핀커루버형 (핑커루버형 오타 추정)
    → O 루버 조절이 가능한 형태로, 방향 제어가 가능하여 축류형에 해당합니다.

    ③ 베인격자형
    → O 베인(날개) 구조를 이용하여 공기 흐름을 조절. 축류형에서 많이 사용됩니다.

    ④ 팬형
    → X 팬형은 단순히 공기를 순환시키는 송풍기 구조를 의미하며, 취출구 형태가 아닙니다.
    즉, 팬은 공기 유입·배출 장치이지, 특정한 **"취출구의 형상"**으로 분류되지 않습니다.
  • 취출구는 기류의 방향에 따라 축류형과 복류형으로 구분합니다. 노즐형, 펑커루버형, 베인격자형은 기류를 직선상으로 분사하는 축류형 취출구에 해당합니다.

    오답 노트
    팬형: 공기를 층상으로 취출하는 복류형 취출구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 겨울철 외기조건이 2℃(DB), 50%(RH), 실내조건이 19℃(DB),5 0%(RH)이다. 외기와 실내공기를 1:3으로 혼합 할 경우 혼합공기의 최종온도(℃)는?

  1. 5.3
  2. 10.3
  3. 14.8
  4. 17.3
(정답률: 53%)
  • 혼합 공기의 온도는 각 공기의 온도와 혼합 비율을 곱한 값의 합을 전체 비율의 합으로 나누어 계산합니다.
    ① [기본 공식] $T_m = \frac{T_1 \times R_1 + T_2 \times R_2}{R_1 + R_2}$
    ② [숫자 대입] $T_m = \frac{2 \times 1 + 19 \times 3}{1 + 3}$
    ③ [최종 결과] $T_m = 14.8$
  • 혼합온도 공식

    혼합공기의 온도(Tm)는 다음 공식으로 계산합니다:

    Tm = (To × 외기비율 + Ti × 실내비율) / (외기비율 + 실내비율)

    즉,

    Tm = (2 × 1 + 19 × 3) / (1 + 3)
    = (2 + 57) / 4
    = 59 / 4
    = 14.75℃

    → 가장 가까운 선택지: ③ 14.8℃
  • **혼합 공기온도 공식***
    Tm =G1t1+G2t2/G1+G2
    =(1× 2)+(3×19)/1+3
    =14.75℃

    여기에서
    t1(외기온도): 2℃
    t2.(실내온도)19℃
    외기와 실내온도 혼합비율이 1:3이므로
    G1(외기 공기량): 1
    G2:(실내공기량): 3
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 냉동공학

21. 표준 냉동사이클에 대한 설명으로 옳은 것은?

  1. 응축기에서 버리는 열량은 증발기에서 취하는 열량과 같다.
  2. 증기를 압축기에서 단열압축하면 압력과 온도가 높아진다.
  3. 팽창밸브에서 팽창하는 냉매는 압력이 감소함과 동시에 열을 방출한다.
  4. 증발기 내에서의 냉매증발온도는 그 압력에 대한 포화온도보다 낮다.
(정답률: 58%)
  • 압축기에서 냉매 증기를 단열 압축하면 외부와 열교환 없이 압력이 상승하며, 이에 따라 온도 또한 함께 높아지는 것이 표준 냉동사이클의 특징입니다.

    오답 노트
    응축기에서 버리는 열량: 증발기 흡수 열량과 압축기 일량의 합이므로 증발기 열량보다 많음
    팽창밸브 팽창: 단열 팽창 과정으로 압력 감소와 함께 온도가 저하됨
    증발온도: 해당 압력의 포화온도와 같거나 높음
  • 표준 냉동사이클에 대한 설명 중 옳은 것은 "증기를 압축기에서 단열압축하면 압력과 온도가 높아진다"입니다.

    각 보기항에 대한 상세한 설명은 다음과 같습니다.

    *응축기에서 버리는 열량은 증발기에서 취하는 열량과 같다.
    아닙니다. 응축기에서 방출하는 열량은 증발기에서 흡수한 열량에 압축기가 작동하는 데 사용된 일(에너지)을 합친 것과 같습니다.

    *증기를 압축기에서 단열압축하면 압력과 온도가 높아진다.
    맞습니다. 압축기는 외부와 열 교환 없이(단열) 냉매 증기를 압축하여 압력과 온도를 모두 상승시킵니다. 이는 펌프로 자전거 바퀴에 바람을 넣을 때 펌프가 뜨거워지는 현상과 같은 원리입니다.

    *팽창밸브에서 팽창하는 냉매는 압력이 감소함과 동시에 열을 방출한다.
    아닙니다. 팽창밸브에서의 과정은 외부와 열 교환이 없는 단열 교축 과정(등엔탈피 과정)으로 간주됩니다. 압력은 감소하지만, 열을 방출하는 것이 아니라 주변으로부터 증발 잠열을 흡수할 준비를 합니다.

    *증발기 내에서의 냉매증발온도는 그 압력에 대한 포화온도보다 낮다.
    아닙니다. 증발기 내에서 냉매는 해당 압력에 대한 포화 온도에서 증발합니다. 압력과 온도는 일정한 관계가 있으며, 이 온도보다 낮아지면 증발이 어렵습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 컴파운드(compound)형 압축기를 사용한 냉동방식에 대한 설명으로 옳은 것은?

  1. 증발기가 2개 이상 있어서 각 증발기에 압축기를 연결하여 필요에 따라 다른 온도에서 냉매를 증발시킬 수 있는 방식
  2. 냉매를 한 가지만 쓰지 않고 두 가지 이상을 써서 각 냉매에 압축기를 설치하여 낮은 온도를 얻을 수 있게 하는 방식
  3. 한쪽 냉동기의 증발기가 다른 쪽 냉동기의 응축기를 냉각시키도록 각각의 사이클에 독립된 압축기를 배열하는 방식
  4. 동일한 냉매에 대해 1대의 압축기로 2단 압축을 하도록 하여 고압의 냉매를 사용하여 냉동을 수행하는 방식
(정답률: 60%)
  • 컴파운드 압축기는 동일한 냉매를 사용하며, 1대의 압축기 내에서 기통을 2단으로 나누어 저단과 고단 압축을 수행함으로써 고압의 냉매를 얻는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 방열벽을 통해 실외에서 실내로 열이 전달될 때, 실외측 열전달계수가 0.02093kW/m2ㆍK, 실내측 열전달 계수가 0.00814kW/m2ㆍK, 방열벽 두께가 0.2m, 열 전도도가 5.8 x 10-5kW/mK일 때, 총괄열전달계수(kW/m2K)는?

  1. 1.54×10-3
  2. 2.77×10-4
  3. 4.82×10-4
  4. 5.04×10-3
(정답률: 57%)
  • 총괄열전달계수는 실내외 열전달계수와 벽체의 열전도 저항의 합에 대한 역수로 계산합니다.
    ① [기본 공식] $U = \frac{1}{\frac{1}{h_1} + \frac{L}{k} + \frac{1}{h_2}}$
    ② [숫자 대입] $U = \frac{1}{\frac{1}{0.02093} + \frac{0.2}{5.8 \times 10^{-5}} + \frac{1}{0.00814}}$
    ③ [최종 결과] $U = 2.77 \times 10^{-4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 냉동효과에 관한 설명으로 옳은 것은?

  1. 냉동효과란 응축기에서 방출하는 열량을 의미한다.
  2. 냉동효과는 압축기의 출구 엔탈피와 증발기의 입구 엔탈피 차를 이용하여 구할 수 있다.
  3. 냉동효과는 팽창밸브 직전의 냉매 액온도가 높을수록 크며, 또 증발기에서 나오는 냉매증기의 온도가 낮을수록 크다.
  4. 냉매의 과 냉각도를 증가시키면 냉동효과는 커진다.
(정답률: 59%)
  • 냉매의 과냉각도를 증가시키면 팽창밸브 입구의 엔탈피가 낮아져 증발기에서 흡수할 수 있는 열량인 냉동효과가 커집니다.

    오답 노트
    응축기에서 방출하는 열량: 냉동효과는 증발기에서 흡수하는 열량을 의미함
    압축기 출구 엔탈피 차: 압축기 입구 엔탈피와 증발기 입구 엔탈피 차를 이용함
    액온도가 높을수록: 액온도가 낮을수록 냉동효과가 커짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 조건을 참고하여 흡수식 냉동기의 성적계수는 얼마인가?

  1. 0.88
  2. 1.16
  3. 1.34
  4. 1.52
(정답률: 60%)
  • 성적계수(COP) 공식 (흡수식 냉동기)

    흡수식 냉동기의 성적계수는 다음과 같이 계산합니다:

    COP = 냉동열량 / 재생기 가열열량


    ---

    주어진 값

    냉동열량 = 6.7 kW (증발기 기준)

    재생기 가열열량 = 5.8 kW



    ---

    계산

    COP = 6.7 / 5.8 ≈ 1.155 ≈ 1.16
  • 흡수식 냉동기의 성적계수(COP)는 재생기에서 가해준 열량에 대한 증발기의 냉동능력 비로 계산합니다.
    ① [기본 공식] $COP = \frac{Q_{evap}}{Q_{gen}}$
    ② [숫자 대입] $COP = \frac{6.7}{5.8}$
    ③ [최종 결과] $COP = 1.16$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 압축기의 종류 중 압축 방식이 다른 것은?

  1. 원심식 압축기
  2. 스크류 압축기
  3. 스크롤 압축기
  4. 왕복동식 압축기
(정답률: 61%)
  • 1. 비용적식 압축기 (유체 흐름 이용)
    원리: 빠르게 돌려서 속도를 압력으로 바꿉니다.
    예시: 원심식 압축기

    2. 용적식 압축기 (부피 감소 이용)
    원리: 정해진 공간의 부피를 물리적으로 줄여서 압축합니다.
    예시:
    스크류 압축기
    스크롤 압축기
    왕복동식 압축기
  • 원심식 압축기는 유체의 속도 에너지를 이용하는 터보 압축기 방식이며, 스크류, 스크롤, 왕복동식 압축기는 모두 실린더 내부의 체적 변화를 이용하는 용적형 압축 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 터보 압축기에서 속도 에너지를 압력으로 변화시키는 역할을 하는 것은?

  1. 임펠러
  2. 베인
  3. 증속기어
  4. 스크류
(정답률: 65%)
  • 터보 압축기(원심식 압축기)는 고속으로 회전하는 임펠러를 통해 가스를 가속시켜 얻은 속도 에너지를 압력 에너지로 변환하여 가스를 압축하는 원리를 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 노즐에서 압력 1764kPa, 온도 300℃인 증기를 마찰이 없는 이상적인 단열 유동으로 압력 196kPa 까지 팽창시킬 때 증기의 최종속도(m/s)는? (단, 최초 속도는 매우 작아 무시하고,입출구의 높이는 같으며 단열 열낙차는 442.3kJ/kg로 한다.)

  1. 912.1
  2. 940.5
  3. 946.5
  4. 963.3
(정답률: 44%)
  • 단열 유동에서 노즐의 최종 속도는 단열 열낙차를 이용하여 구할 수 있습니다.
    ① [기본 공식] $V = \sqrt{2 \Delta h}$
    ② [숫자 대입] $V = \sqrt{2 \times 442.3 \times 10^{3}}$
    ③ [최종 결과] $V = 940.5$
  • 최종속도 = √2 ( h1 - h2 ) # 최초 속도는 매우 작아 무시하고 #
    √(2 x 442.3 x 10^3) = 940.53
  • 주어진 값:

    초기 압력 = 1764 kPa

    초기 온도 = 300℃

    최종 압력 = 196 kPa

    초기 속도 = 무시 가능

    입출구 높이 = 동일

    단열 팽창에서의 단열 열낙차(h₁ - h₂) = 442.3 kJ/kg



    ---

    사용 공식:

    단열 흐름에서의 속도 변화는 다음 식으로 표현됩니다:

    V₂ = √(2 × (h₁ - h₂) × 1000)

    ※ 단위 변환: kJ/kg × 1000 = J/kg


    ---

    계산:

    V₂ = √(2 × 442.3 × 1000)
    = √(884600)
    ≈ 940.5 m/s
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 압축기 직경이 100mm,행정이 850mm, 회전수 2000rpm, 기통수 4일 때 피스톤 배출량(m3/h)은?

  1. 3204.4
  2. 3316.2
  3. 3458.8
  4. 3567.1
(정답률: 44%)
  • 피스톤 배출량은 단면적, 행정, 회전수, 기통수를 모두 곱하여 계산합니다.
    ① [기본 공식] $V = \frac{\pi}{4} \times D^{2} \times L \times N \times 60 \times n$
    ② [숫자 대입] $V = \frac{\pi}{4} \times 0.1^{2} \times 0.85 \times 2000 \times 60 \times 4$
    ③ [최종 결과] $V = 3204.4$
  • 피스톤 토출량 (V)공식
    V=파이×D^2/4×L×N×R(60)

    파이×0.1^2/4×0.85×2000×4×60
    =3204.4m^3/h
  • 파이×0.05^2×0.85×2000×4×60
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 1RT(냉동톤)에 대한 설명으로 옳은 것은?

  1. 0℃ 물 1kg을 0℃ 얼음으로 만드는데 24시간 동안 제거해야 할 열량
  2. 0℃ 물 1ton을 0℃ 얼음으로 만드는데 24시간 동안 제거해야 할 열량
  3. 0℃ 물 1kg을 0℃ 얼음으로 만드는데 1시간 동안 제거해야 할 열량
  4. 0℃ 물 1ton을 0℃ 얼음으로 만드는데 1시간 동안 제거해야 할 열량
(정답률: 70%)
  • 냉동톤($RT$)의 정의는 $0^{\circ}C$의 물 $1\text{ton}$을 $24$시간 동안 $0^{\circ}C$의 얼음으로 만드는 데 필요한 냉각 능력을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 일반적으로 대용량의 공조용 냉동기에 사용되는 터보식 냉동기의 냉동부하 변화에 따른 용량제어 방식으로 가장 거리가 먼 것은?

  1. 압축기 회전식 가감법
  2. 흡입 가이드 베인 조절법
  3. 클리어런스 증대법
  4. 흡입 댐퍼 조절법
(정답률: 58%)
  • 터보(원심식) 냉동기의 용량제어는 주로 유량이나 회전수를 조절하는 방식을 사용합니다. 클리어런스 증대법은 피스톤과 실린더 사이의 간극을 조절하는 방식으로, 이는 왕복동 압축기에서 사용하는 제어 방식입니다.

    오답 노트
    압축기 회전식 가감법, 흡입 가이드 베인 조절법, 흡입 댐퍼 조절법: 터보 압축기에서 사용하는 정당한 용량제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

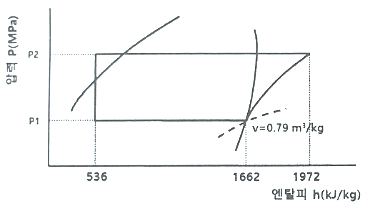

32. 피스톤 압출량이 500m3/h인 암모니아 압축기가 그림과 같은 조건으로 운전되고 있을 때 냉동능력(kW)은 얼마인가? (단, 체적효율은 0.68이다)

  1. 101.8
  2. 134.6
  3. 158.4
  4. 182.1
(정답률: 51%)
  • 냉매순환량 = 500 × 0.68 / 0.79
    = 430.38
    냉동능력 = 430.38 × (1662 - 536)
    = 484607.88 KJ/h = 484607.88 KJ/h / 3600 =134.61 KJ/s
    KJ/s = Kw
  • 냉동능력은 냉매 순환량에 냉동효과를 곱하여 산출합니다. 피스톤 압출량과 비체적, 체적효율을 이용해 시간당 냉매 순환량을 구한 뒤, 엔탈피 차이(냉동효과)를 곱하고 단위 시간을 초($s$)로 환산하여 $kW$ 단위를 도출합니다.
    ① [기본 공식] $Q = \frac{V \times (h_1 - h_2) \times \eta_v}{v \times 3600}$
    ② [숫자 대입] $Q = \frac{500 \times (1662 - 536) \times 0.68}{0.79 \times 3600}$
    ③ [최종 결과] $Q = 134.6\text{ kW}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 중 증발온도가 저하 되었을 때 감소되지 않는 것은? (단, 응축온도는 일정하다.)

  1. 압축비
  2. 냉동능력
  3. 성적계수
  4. 냉동효과
(정답률: 64%)
  • 응축온도가 일정할 때 증발온도가 저하되면, 응축압력과 증발압력의 차이가 커지므로 압축비는 오히려 증가하게 됩니다.

    오답 노트
    냉동능력, 성적계수, 냉동효과: 증발온도가 낮아지면 냉매 순환량과 효율이 떨어져 모두 감소합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 표준 냉동사이클에서 냉매액이 팽창밸브를 지날 때 상태량의 값이 일정한 것은?

  1. 엔트로피
  2. 엔탈피
  3. 내부에너지
  4. 온도
(정답률: 68%)
  • 표준 냉동사이클에서 팽창밸브를 통과하는 과정은 외부와 열교환이 없고 일이 발생하지 않는 등엔탈피 과정입니다. 따라서 팽창 전후의 엔탈피 값은 일정하게 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 실제기체가 이상기체의 상태식을 근사적으로 만족하는 경우는?

  1. 압력이 높고 온도가 낮을수록
  2. 압력이 높고 온도가 높을수록
  3. 압력이 낮고 온도가 높을수록
  4. 압력이 낮고 온도가 낮을수록
(정답률: 64%)
  • 이상기체는 분자 자체의 크기가 없고 분자 간 상호작용이 없다고 가정합니다. 실제 기체는 압력이 낮을수록 분자 간 거리가 멀어지고, 온도가 높을수록 분자의 운동 에너지가 커져 상호작용이 무시되므로 압력이 낮고 온도가 높을수록 이상기체 상태식에 근사합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 암모니아 냉동기에서 암모니아가 누설되는 곳에 페놀프탈렌인 시험지를 대면 어떤 색으로 변하는가?

  1. 적색
  2. 청색
  3. 갈색
  4. 백색
(정답률: 59%)
  • 암모니아는 물에 녹아 알칼리성을 띠는 성질이 있습니다. 따라서 알칼리성 반응을 확인하는 페놀프탈레인 시험지를 대면 적색으로 변하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 냉장고의 증발기에 서리가 생기면 나타나는 현상으로 옳은 것은?

  1. 압축비 감소
  2. 소요동력 감소
  3. 증발압력 감소
  4. 냉장고 내부온도 감소
(정답률: 53%)
  • 증발기에 서리가 쌓이면 열전달이 방해받아 냉매가 충분히 증발하지 못하게 됩니다. 이로 인해 증발기 내의 압력이 떨어지는 증발압력 감소 현상이 발생합니다.

    오답 노트
    압축비 감소, 소요동력 감소, 냉장고 내부온도 감소: 모두 냉동 효율이 좋아질 때 나타나는 현상이며, 서리가 생기면 오히려 효율이 떨어져 내부 온도는 상승합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 냉매의 구비조건으로 틀린 것은?

  1. 동일한 냉동능력을 내는 경우에 소요동력이 적을 것
  2. 증발잠열이 크고 액체의 비열이 작을 것
  3. 액상 및 기상의 점도는 낮고 열전도도는 높을 것
  4. 임계온도가 낮고 응고온도는 높을 것
(정답률: 58%)
  • 냉매는 상온에서 액체 상태를 유지하며 효율적으로 열을 흡수해야 하므로, 임계온도는 높아야 하고 응고온도는 낮아야 합니다.

    오답 노트
    소요동력: 적을수록 효율적임
    증발잠열: 클수록 적은 양으로 많은 열 흡수 가능
    점도 및 열전도도: 점도는 낮고 열전도도는 높아야 열전달 효율이 좋음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 열 이동에 대한 설명으로 틀린 것은?

  1. 서로 접하고 있는 물질의 구성분자 사이에 정지상태에서 에너지가 이동하는 현상을 열전도라 한다.
  2. 고온의 유체분자가 고체의 전열면까지 이동하여 열에너지를 전달하는 현상을 열대류라 한다.
  3. 물체로부터 나오는 전자파 형태로 열이 전달되는 전열작용을 열복사라 한다.
  4. 열관류율이 클수록 단열재로 적당하다.
(정답률: 67%)
  • 열관류율은 열이 얼마나 잘 통과하는지를 나타내는 수치로, 단열재는 열의 이동을 막아야 하므로 열관류율이 작을수록(열저항이 클수록) 적당합니다.

    오답 노트
    열전도: 정지 상태의 분자 간 에너지 이동
    열대류: 유체 분자의 이동에 의한 에너지 전달
    열복사: 전자파 형태의 에너지 전달
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 프로온계 냉동장치의 배관재료로 가장 적당한 것은?

  1. 철
  2. 강
  3. 동
  4. 마그네슘
(정답률: 74%)
  • 프레온 냉매는 마그네슘이나 알루미늄 합금을 부식시키므로, 부식 저항성이 좋은 동관을 사용하는 것이 가장 적당합니다.

    오답 노트
    철, 강: 암모니아 냉매 장치에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 배관일반

41. 주철관에 관한 설명으로 틀린 것은?

  1. 압축강도,인장강도가 크다.
  2. 내식성ㆍ내마모성이 우수하다.
  3. 충격치, 휨강도가 작다.
  4. 보통 급수관, 배수관, 통기관에 사용된다.
(정답률: 55%)
  • 주철관은 압축강도는 크지만 인장강도는 작다는 특징이 있습니다.

    오답 노트
    내식성·내마모성이 우수하며, 충격치와 휨강도가 작고, 주로 급수관, 배수관, 통기관에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 평면상의 변위 뿐만 아니라 입체적인 변위까지도 안전하게 흡수하므로 어떤 형상의 신축에도 배관이 안전하며 증기, 물, 기름 등의 2.9MPa 압력과 220℃ 정도까지 사용할 수 있는 신축이음쇠는?

  1. 스위블형 신축 이음쇠
  2. 슬리브형 신축 이음쇠
  3. 볼조인트형 신축 이음쇠
  4. 루프형 신축 이음쇠
(정답률: 51%)
  • 볼조인트형 신축 이음쇠는 평면적인 변위뿐만 아니라 입체적인 변위까지 안전하게 흡수할 수 있는 최신 방식의 이음쇠입니다. 설치 공간이 작으며, 증기, 물, 기름 등의 유체에 대해 $2.9\text{MPa}$의 압력과 $220\text{℃}$ 정도의 온도까지 견딜 수 있는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 냉매배관 시공 시 유의사항으로 틀린 것은?

  1. 팽창밸브 부근에서의 배관길이는 가능한 짧게 한다.
  2. 지나친 압력강하를 방지한다.
  3. 암모니아 배관의 관이음에 쓰이는 패킹재료는 천연고무를 사용한다.
  4. 두 개의 입상관 사용 시 트랩은 가능한 크게 한다.
(정답률: 65%)
  • 냉매 배관에서 두 개의 입상관을 사용할 때, 오일 회수 효율을 높이고 배관 내 정체를 방지하기 위해 트랩은 가능한 작게 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 냉온수 배관을 시공할 때 고려해야 할 사항으로 옳은 것은?

  1. 열에 의한 온수의 체적팽창을 흡수하기 위해 신축이음을 한다.
  2. 기기와 관의 부식을 방지하기 위해 물을 자주 교체한다.
  3. 열에 의한 배관의 신축을 흡수하기 위해 팽창관을 설치한다.
  4. 공기체류장소에는 공기빼기밸브를 설치한다.
(정답률: 61%)
  • 배관 내에 공기가 체류하면 유체의 흐름을 방해하고 소음이나 부식을 유발하므로, 공기가 모이는 곳에는 반드시 공기빼기밸브를 설치해야 합니다.

    오답 노트
    열에 의한 체적팽창 흡수: 팽창관 설치
    배관의 신축 흡수: 신축이음 설치
    물 자주 교체: 오히려 부식 촉진 가능성 있음
  • 냉온수 배관 시공 시, 배관 내에 공기가 체류하게 되면 다음과 같은 문제가 발생할 수 있습니다:

    유량 저하

    소음 발생

    열교환 성능 저하

    부식 유발


    이러한 문제를 방지하기 위해 공기체류가 발생할 수 있는 높은 지점이나 급격한 굴곡 지점에는 **자동 또는 수동 공기빼기 밸브(Air Vent Valve)**를 설치하여 공기를 제거해야 합니다. 따라서 ④번이 정답입니다.

    오답 해설:

    1. "열에 의한 온수의 체적팽창을 흡수하기 위해 신축이음을 한다" → 신축이음은 열팽창에 대응하지만, 온수 자체의 팽창을 흡수하는 목적과는 다릅니다. 이때는 팽창탱크를 사용합니다.


    2. "기기와 관의 부식을 방지하기 위해 물을 자주 교체한다" → 실제로는 물의 품질(예: 탈산소수, 처리수 등)이 중요하지, 자주 교체하는 것은 오히려 비효율적일 수 있습니다.


    3. "열에 의한 배관의 신축을 흡수하기 위해 팽창관을 설치한다" → 팽창관보다는 신축이음이나 루프(Expansion Loop)를 설치하는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 수액기를 나온 냉매액은 팽창밸브를 통해 교축되어 저온 저압의 증발기로 공급된다.팽창밸브의 종류가 아닌 것은?

  1. 온도식
  2. 플로트식
  3. 인젝터식
  4. 압력자동식
(정답률: 57%)
  • 팽창밸브는 고온 고압의 액체 냉매를 교축 작용을 통해 저온 저압으로 감압시켜 증발기로 보내는 장치입니다. 팽창밸브의 종류에는 수동식, 온도자동식, 전자식, 열전식, 정압식, 플로트식 등이 있으며, 인젝터식은 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 펌프에서 물을 압송하고 있을 때 발생하는 수격작용을 방지하기 위한 방법으로 틀린 것은?

  1. 급격한 밸브 개폐는 피한다.
  2. 관내의 유속을 빠르게 한다.
  3. 기구류 부근에 공기실을 설치한다.
  4. 펌프에 플라이 휠을 설치한다.
(정답률: 74%)
  • 수격작용(Water Hammer)은 유체의 흐름이 갑자기 멈추거나 방향이 바뀔 때 순간적인 고압이 발생하는 현상입니다. 이를 방지하려면 유속을 느리게 하여 충격을 줄여야 하므로, 관내의 유속을 빠르게 한다는 설명은 틀린 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 냉매 배관 중 액관은 어느 부분인가?

  1. 압축기와 응축기까지의 배관
  2. 증발기와 압축기까지의 배관
  3. 응축기와 수액기까지의 배관
  4. 팽창밸브와 압축기까지의 배관
(정답률: 59%)
  • 냉매 배관은 상태와 압력에 따라 구분되며, 응축기와 수액기 사이의 구간은 고압의 액체 냉매가 흐르는 고압액관에 해당합니다.

    오답 노트
    압축기와 응축기까지: 고압기체관
    증발기와 압축기까지: 저압기체관
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 가스배관의 크기를 결정하는 요소로 가장 거리가 먼 것은?

  1. 관의 길이
  2. 가스의 비중
  3. 가스의 압력
  4. 가스 기구의 종류
(정답률: 65%)
  • 가스배관의 크기(관경)는 가스의 유량, 압력, 비중, 그리고 관의 길이에 따른 압력 손실을 고려하여 결정합니다. 가스 기구의 종류는 배관의 크기를 결정하는 직접적인 물리적 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음의 배관도시 기호 중 유체의 종류와 기호의 연결로 틀린 것은?

  1. 공기-A
  2. 수증기-W
  3. 가스-G
  4. 유류-O
(정답률: 73%)
  • 배관도시 기호에서 수증기는 Steam의 앞 글자를 따서 S로 표기합니다.

    오답 노트
    수증기-W: W는 Water의 약자로 물을 의미함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 일반도시가스사업 가스공급시설 중 배관설비를 건축물에 고정부착할 때, 배관의 호칭지름이 13mm이상 33mm미만인 경우 몇 m 마다 고정장치를 설치해야 하는가?

  1. 1
  2. 2
  3. 3
  4. 5
(정답률: 62%)
  • 가스공급시설 배관설비의 고정장치 설치 간격은 배관의 호칭지름에 따라 결정됩니다.
    13mm 미만은 $1\text{m}$, 13mm 이상 33mm 미만은 $2\text{m}$, 33mm 이상은 $3\text{m}$ 간격으로 설치해야 하므로 정답은 2입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 그림에서 ㉠과 ㉡의 명칭으로 바르게 설명된 것은?

  1. ㉠ : 크로스, ㉡ : 트랩
  2. ㉠ : 소켓, ㉡ : 캡
  3. ㉠ : 90° Y티, ㉡ : 트랩
  4. ㉠ : 티, ㉡ : 캡
(정답률: 76%)
  • 제시된 이미지 에서 ㉠은 배관이 T자 형태로 분기되는 티(Tee)이며, ㉡은 배관의 끝단을 막아주는 모자 모양의 캡(Cap)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 급탕배관에 관한 설명으로 설명으로 틀린 것은?

  1. 건물의 벽 관통부분 배관에는 슬리브(sleeve)를 끼운다.
  2. 공기빼기 밸브를 설치한다.
  3. 배관의 기울기는 중력순환식인 경우 보통 1/150으로 한다.
  4. 직선 배관 시에는 강관인 경우 보통 60m마다 1개의 신축이음쇠를 설치한다.
(정답률: 63%)
  • 급탕배관의 신축이음쇠 설치 간격은 재질에 따라 다르며, 강관의 경우 보통 $30\text{m}$마다 설치해야 합니다.

    오답 노트
    직선 배관 시에는 강관인 경우 보통 60m마다 1개의 신축이음쇠를 설치한다: 강관은 $30\text{m}$, 동관은 $20\text{m}$ 간격이 기준입니다.
  • ④ 직선 배관 시에는 강관인 경우 보통 60m마다 1개의 신축이음쇠를 설치한다.

    틀린 설명입니다. 급탕배관은 일반적으로 열팽창에 대비한 신축이음쇠를 설치하긴 하지만, 60m마다 설치하는 기준은 정확하지 않으며 배관 재질, 온도변화, 고정점 여부 등에 따라 달라집니다. 특히 강관의 경우는 팽창량이 적어 일반적으로 30~40m 간격 또는 더 짧게 설치하는 것이 보통입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 각개통기방식에서 트랩 위어(weir)로부터 통기관 까지의 구배로 가장 적절한 것은?

  1. 1/25 ~ 1/50
  2. 1/50 ~ 1/100
  3. 1/100 ~ 1/150
  4. 1/150 ~ 1/200
(정답률: 55%)
  • 각개통기방식에서 트랩 위어로부터 통기관까지의 배관 구배는 원활한 공기 흐름과 배수를 위해 $1/50 \sim 1/100$으로 설치하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 배수 트랩의 봉수깊이로 가장 적당한 것은?

  1. 30 ~ 50mm
  2. 50 ~ 100mm
  3. 100 ~ 150mm
  4. 150 ~ 200mm
(정답률: 61%)
  • 배수 트랩의 봉수는 하수구의 악취나 가스가 실내로 유입되는 것을 막기 위해 적절한 깊이를 유지해야 하며, 일반적으로 $50 \sim 100\text{mm}$를 표준으로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 배관길이 200m, 관경 100mm의 배관 내 20℃의 물을 80℃로 상승시킬 경우 배관의 신축량(mm)은? (단, 강관의 선팽창계수는 11.5x10-6m/m℃이다.)

  1. 138
  2. 13.8
  3. 104
  4. 10.4
(정답률: 36%)
  • 온도 변화에 따른 배관의 선팽창량을 구하는 문제입니다.
    ① [기본 공식] $\Delta L = \alpha \times L \times \Delta T$
    ② [숫자 대입] $\Delta L = 11.5 \times 10^{-6} \times 200 \times (80 - 20) \times 1000$
    ③ [최종 결과] $\Delta L = 138$
  • 신축량 = 배관길이 × 선팽창계수 × 온도차
    = 200m × 11.5 × 10-6 × (80-20)
    = 0.138m = 138mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 공기 가열기나 열교환기 등에서 다량의 응축수를 처리하는 경우에 가장 적합한 트랩은?

  1. 버킷 트랩
  2. 플로트 트랩
  3. 온도조절식 트랩
  4. 열역학적 트랩
(정답률: 51%)
  • 플로트 트랩은 트랩 내 응축수의 수위 변동에 따라 부자(Float)가 상하로 움직이며 배수 밸브를 자동으로 개폐하는 방식입니다. 응축수 배출 능력이 매우 뛰어나 열교환기나 공기 가열기처럼 다량의 응축수를 빠르게 처리해야 하는 곳에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 증기난방에서 환수주관을 보일러 수면보다 높은 위치에서 설치하는 배관방식은?

  1. 습식 환수관식
  2. 진공 환수식
  3. 강제 순환식
  4. 건식 환수관식
(정답률: 53%)
  • 증기난방의 환수 방식은 환수관의 설치 위치에 따라 구분됩니다. 환수주관이 보일러 수면보다 높은 위치에 설치되어 응축수가 중력에 의해 자연스럽게 떨어지는 방식을 건식 환수관식이라고 합니다.

    오답 노트
    습식 환수관식: 환수관이 보일러 수면과 같거나 낮은 위치에 설치되는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 배관이 바닥이나 벽을 관통할 때 설치하는 슬리브(sleeve)에 관한 설명으로 틀린 것은?

  1. 슬리브의 구경은 관통배관의 지름보다 충분히 크게 한다.
  2. 방수층을 관통할 때는 누수방지를 위해 슬리브를 설치하지 않는다.
  3. 슬리브를 설치하여 관을 교체하거난 수리할 때 용이하게 한다.
  4. 슬리브를 설치하여 관의 신축에 대응할 수 있다.
(정답률: 61%)
  • 슬리브는 배관이 벽이나 바닥을 관통할 때 설치하여 관의 신축 대응, 교체 및 수리의 용이성을 확보하기 위해 사용합니다. 특히 방수층을 관통할 때는 누수 방지를 위해 반드시 슬리브를 설치하고 적절한 처리를 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 신축이음쇠의 종류에 해당하지 않는 것은?

  1. 슬리브형
  2. 벨로즈형
  3. 루프형
  4. 턱걸이형
(정답률: 68%)
  • 배관의 열팽창 및 수축으로 인한 변형을 방지하기 위한 신축이음쇠의 종류에는 슬리브형, 벨로즈형, 루프형, 스위블형, 볼조인트형 등이 있습니다.

    오답 노트
    턱걸이형: 신축이음쇠의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 배관의 KS 도시기호 중 틀린 것은?

  1. 고압 배관용 탄소강관 - SPPH
  2. 보일러 및 열교환기용 탄소 강관 - STBH
  3. 기계구조용 탄소 강관 - SPTW
  4. 압력 배관용 탄소 강관 -SPPS
(정답률: 63%)
  • 배관의 KS 도시기호 규격에 따라 각 강관의 명칭과 기호를 정확히 구분해야 합니다.

    오답 노트
    기계구조용 탄소 강관 - SPTW: 기계구조용 탄소 강관의 올바른 기호는 STKM입니다.
  • 기계구조용 탄소 강관 = STKM
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전기제어공학

61. 어떤 회로에 10A의 전류를 흘리기 위해서 300W의 전력이 필효하다면,이 회로의 저항(Ω)은 얼마인가?

  1. 3
  2. 10
  3. 15
  4. 30
(정답률: 51%)
  • 전력, 전류, 저항의 관계식을 이용하여 저항값을 구할 수 있습니다.
    $$\text{전력 } P = I^{2}R$$
    $$R = \frac{300}{10^{2}}$$
    $$R = 3 \Omega$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 목표치가 정해져 있으며, 입⋅출력을 비교하여 신호전달 경로가 반드시 폐루프를 이루고 있는 제어는?

  1. 조건제어
  2. 시퀀스제어
  3. 피드백제어
  4. 프로그램제어
(정답률: 59%)
  • 피드백제어는 출력값을 입력값과 비교하여 그 차이(오차)를 줄이는 방향으로 제어량을 수정하는 폐루프(Closed-loop) 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

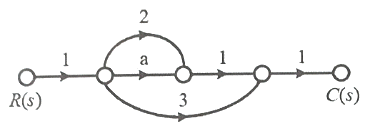

63. 그림의 신호흐름 선도에서 C(s)/R(s)의 값은?

  1. a+2
  2. a+3
  3. a+5
  4. a+6
(정답률: 61%)
  • 신호흐름 선도에서 전달함수 $\frac{C(s)}{R(s)}$는 입력에서 출력으로 가는 모든 경로의 이득을 합산하여 구합니다.
    전달 경로는 상단($1 \times 2 \times 1 \times 1$), 중단($1 \times a \times 1 \times 1$), 하단($1 \times 3 \times 1$)의 세 가지가 존재합니다.
    $$\frac{C(s)}{R(s)} = 2 + a + 3$$
    $$\frac{C(s)}{R(s)} = a + 5$$
    $$\frac{C(s)}{R(s)} = a + 5$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 피드백제어의 특성에 관한 설명으로 틀린 것은?

  1. 정확성이 증가한다.
  2. 대역폭이 증가한다.
  3. 계의 특성변화에 대한 입력 대 출력비의 감도가 증가한다.
  4. 구조가 비교적 복잡하고 오픈루프에 비해 설치비가 많이 든다.
(정답률: 53%)
  • 피드백 제어는 출력값을 다시 입력측으로 되돌려 목표값과 비교함으로써 정확성을 높이고 대역폭을 증가시키며, 계의 특성 변화에 대한 감도를 감소시켜 시스템의 안정성을 확보하는 것이 특징입니다.

    오답 노트
    계의 특성변화에 대한 입력 대 출력비의 감도가 증가한다: 감도가 감소해야 외부 변화에 영향을 덜 받아 정확한 제어가 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 동작 틈새가 가장 많은 조절계는?

  1. 비례동작
  2. 2위치 동작
  3. 비례 미분 동작
  4. 비례 적분 동작
(정답률: 60%)
  • 2위치 동작(On-Off 동작)은 조작량이 입력 크기에 따라 정해진 두 가지 값 중 하나만을 선택하는 방식입니다. 이 과정에서 설정값 주변에서 출력이 계속 진동하게 되므로, 이를 방지하기 위해 설정하는 동작 틈새(Dead band)가 다른 조절 방식에 비해 가장 크게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. R-L-C 직렬회로에서 소비전력이 최대가 되는 조건은?

(정답률: 52%)
  • R-L-C 직렬회로에서 소비전력이 최대가 되려면 임피던스가 최소가 되는 직렬공진 상태가 되어야 합니다. 이때 유도 리액턴스 $X_L$과 용량 리액턴스 $X_C$의 크기가 같아 서로 상쇄되어야 합니다.
    ① [기본 공식] $X_L - X_C = 0$
    ② [숫자 대입] $\omega L - \frac{1}{\omega C} = 0$
    ③ [최종 결과] $\omega L - \frac{1}{\omega C} = 0$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

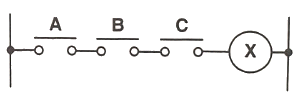

67. 그림과 같은 유접점 회로의 논리식과 논리회로명칭으로 옳은 것은?

  1. X=A+B+C, OR 회로
  2. X=A⋅B⋅C, AND 회로
  3. , NOT 회로
  4. , NOR 회로
(정답률: 60%)
  • 제시된 회로 를 보면 A, B, C 접점이 모두 직렬로 연결되어 있습니다. 직렬 연결은 모든 접점이 동시에 닫혀야만 전류가 흐르는 논리곱(AND) 연산을 수행하므로 논리식은 $X=A \cdot B \cdot C$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 접지 도체 P1, P2, P3의 각 접지저항이 R1, R2, R3이다. R1의 접지저항(Ω)을 계산하는 식은? (단, R12=R1+R2, R23=R2+R3, R31=R3+R1이다.)

  1. R1=1/2(R12+R31+R23)
  2. R1=1/2(R31+R23-R12)
  3. R1=1/2(R12-R31+R23)
  4. R1=1/2(R12+R31-R23)
(정답률: 48%)
  • 세 접지 도체의 상호 저항 관계식을 이용하여 개별 접지저항 $R_1$을 도출하는 문제입니다.
    주어진 조건 $R_{12}=R_1+R_2$, $R_{23}=R_2+R_3$, $R_{31}=R_3+R_1$을 연립하여 풀이합니다.
    ① [기본 공식] $R_1 = \frac{1}{2}(R_{12} + R_{31} - R_{23})$
    ② [숫자 대입] $R_1 = \frac{1}{2}((R_1 + R_2) + (R_3 + R_1) - (R_2 + R_3))$
    ③ [최종 결과] $R_1 = \frac{1}{2}(2R_1) = R_1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 유도전동기의 고정손에 해당하지 않는 것은?

  1. 1차권선의 저항손
  2. 철손
  3. 베어링 마찰손
  4. 풍손
(정답률: 53%)
  • 유도전동기의 손실 중 고정손은 부하의 크기와 관계없이 일정하게 발생하는 손실을 의미하며, 철손, 베어링 마찰손, 풍손 등이 이에 해당합니다.

    오답 노트
    1차권선의 저항손: 부하의 변화에 따라 변하는 직접부하손에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 목표값이 미리 정해진 시간적 변화를 하는 경우 제어량을 그것에 추종시키기 위한 제어는?

  1. 프로그램제어
  2. 정치제어
  3. 추종제어
  4. 비율제어
(정답률: 45%)
  • 목표값이 미리 정해진 프로그램에 따라 시간적 변화를 하며, 제어량이 이를 그대로 따라가도록 하는 제어 방식을 프로그램제어라고 합니다.

    오답 노트
    추종제어: 목표값이 시간 경과에 따라 임의로 변할 때 이를 따라가는 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 맥동 주파수가 가장 많고 맥동률이 가장 적은 정류방식은?

  1. 단상 반파정류
  2. 단상 브리지 정류회로
  3. 3상 반파정류
  4. 3상 전파정류
(정답률: 53%)
  • 정류 방식 중 상수가 높고 전파 정류를 수행할수록 리플(맥동) 성분이 줄어들어 맥동률이 낮아지고, 출력 파형의 주파수는 증가합니다. 따라서 3상 전파정류가 맥동 주파수가 가장 많고 맥동률이 가장 적은 가장 효율적인 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

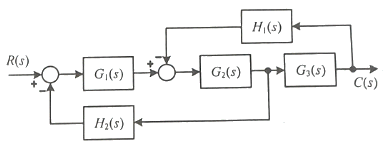

72. 다음 블록선도에서 전달함수 C(s)/R(s)는?

(정답률: 47%)
  • 블록선도 의 전달함수는 메이슨의 이득 공식(Mason's Gain Formula)을 사용하여 구할 수 있습니다. 전달함수는 (전방 경로 이득의 합) / (1 - 루프 이득의 합)으로 계산합니다.
    전방 경로는 $G_{1}(s)G_{2}(s)G_{3}(s)$이며, 폐루프는 내부 루프 $G_{2}(s)G_{3}(s)H_{1}(s)$와 외부 루프 $G_{1}(s)G_{2}(s)H_{2}(s)$가 존재합니다.
    이를 공식에 대입하면 다음과 같습니다.
    $$ \frac{C(s)}{R(s)} = \frac{G_{1}(s)G_{2}(s)G_{3}(s)}{1 + G_{2}(s)G_{3}(s)H_{1}(s) + G_{1}(s)G_{2}(s)H_{2}(s)} $$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 회로에서 합성 정전용량(F)의 값은?

  1. C0=C1+C2
  2. C0=C1-C2
(정답률: 50%)
  • 회로도 를 보면 두 콘덴서가 직렬로 연결되어 있습니다. 콘덴서의 직렬 합성 정전용량은 저항의 병렬 합성 저항 공식과 동일한 형태를 가집니다.
    ① [기본 공식] $C_{0} = \frac{1}{\frac{1}{C_{1}} + \frac{1}{C_{2}}}$
    ② [숫자 대입] $C_{0} = \frac{1}{\frac{C_{2} + C_{1}}{C_{1}C_{2}}}$
    ③ [최종 결과] $C_{0} = \frac{C_{1}C_{2}}{C_{1} + C_{2}}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 주파수 60Hz의 정현파 교류에서 위상차 π/6(rad)은 약 몇 초의 시간 차인가?

  1. 1×10-3
  2. 1.4×10-3
  3. 2×10-3
  4. 2.4×10-3
(정답률: 49%)
  • 위상차와 시간 차의 관계는 각속도 $\omega$를 이용하여 구할 수 있습니다.
    ① [기본 공식]
    $$t = \frac{\theta}{\omega} = \frac{\theta}{2\pi f}$$
    ② [숫자 대입]
    $$t = \frac{\pi/6}{2\pi \times 60}$$
    ③ [최종 결과]
    $$t = 1.388 \times 10^{-3}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 블럭선도에서 요소의 신호전달 특성을 무엇이라 하는가?

  1. 가합요소
  2. 전달요소
  3. 동작요소
  4. 인출요소
(정답률: 64%)
  • 블록선도에서 입력 신호를 출력 신호로 변환하여 전달하는 요소의 특성을 전달요소라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 오픈 루프 전달함수가 인 단위궤환계에서 단위계단입력을 가하였을때의 잔류편차는?

  1. 5/6
  2. 6/5
  3. ∞
  4. 0
(정답률: 44%)
  • 단위계단입력에 대한 정상상태 오차(잔류편차)는 위치 오차 상수 $K_{p}$에 의해 결정됩니다.
    오픈 루프 전달함수가 $G(s) = \frac{1}{s(s^{2} + 5s + 6)}$인 경우, 분모에 $s$항이 포함된 1형 시스템입니다.
    1형 시스템의 위치 오차 상수 $K_{p} = \lim_{s \to 0} G(s) = \infty$이며, 이때의 잔류편차 $e_{ss} = \frac{1}{1 + K_{p}}$는 $0$이 됩니다.
  • 오픈 루프 전달함수:
    G(s) = 1 / [s(s² + 5s + 6)]

    이 시스템은 단위 피드백 제어계이며,
    입력은 단위 계단 입력입니다.


    ---

    1. 시스템의 형(Type) 확인:

    G(s) 분모에 s가 하나 있으므로 1형 시스템입니다.


    ---

    2. 계단 입력일 때 잔류편차 공식:

    단위 피드백 시스템에서 계단 입력 시 잔류편차는 다음과 같이 구합니다.

    ess = 1 / (1 + Kp)
    여기서 Kp는 위치 이득이고,
    Kp = lim(s→0) G(s)


    ---

    3. G(s)에 s = 0 대입:

    G(s) = 1 / [s(s + 2)(s + 3)]

    s에 0을 대입하면:

    Kp = 1 / [0 * 2 * 3] = 1 / 0 = 무한대


    ---

    4. 잔류편차 계산:

    ess = 1 / (1 + 무한대) = 0


    ---

    최종 정답: ④번 0
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

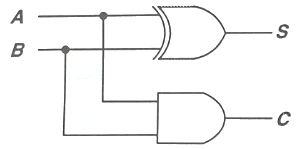

77. 다음 그림은 무엇을 나타낸 논리연산회로인가?

  1. HALF-ADDER회로
  2. FULL-ADDER회로
  3. NAND회로
  4. EXCLUSIVE OR회로
(정답률: 57%)
  • 회로는 두 입력 $A, B$에 대해 XOR 게이트를 통해 합($S$)을 구하고, AND 게이트를 통해 자리올림수($C$)를 구하는 구조이므로 HALF-ADDER회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 권선형 3상 유도전동기에서 2차저항을 변화시켜 속도를 제어하는 경우,최대토크는 어떻게 되는가?

  1. 최대 토크가 생기는 점의 슬립에 비례한다.
  2. 최대 토크가 생기는 점의 슬립에 반비례한다.
  3. 2차저항에만 비례한다.
  4. 항상 일정하다.
(정답률: 45%)
  • 권선형 3상 유도전동기에서 2차 저항을 조절하여 속도를 제어하더라도 최대 토크의 크기는 항상 일정하게 유지됩니다. 다만, 최대 토크가 발생하는 시점의 슬립은 2차 저항에 비례하여 변화합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 시스템의 전달함수가 으로 표현되는 2차제어시스템의 고유 주파수는 몇rad/sec인가?

  1. 35.36
  2. 28.87
  3. 25.62
  4. 20.83
(정답률: 32%)
  • 문제 정리

    전달함수:

    T(s) = 1250 / (s² + 50s + 1250)

    이는 일반적인 2차 시스템의 형태인:

    T(s) = ωₙ² / (s² + 2ζωₙs + ωₙ²)

    와 비교할 수 있습니다.


    ---

    ■ 계수 비교

    분모:

    주어진 식: s² + 50s + 1250

    일반형: s² + 2ζωₙs + ωₙ²


    따라서:

    2ζωₙ = 50

    ωₙ² = 1250



    ---

    ■ 고유 주파수 ωₙ 계산

    ωₙ = √1250
    ≈ 35.36 rad/sec


    ---

    ■ 정답: ① 35.36
  • 2차 제어시스템의 특성방정식 $s^{2} + 2\zeta\omega_{n}s + \omega_{n}^{2}$에서 상수항은 고유 주파수의 제곱과 같습니다.
    전달함수 $\frac{1250}{s^{2} + 50s + 1250}$의 분모에서 $\omega_{n}^{2} = 1250$ 임을 알 수 있습니다.
    ① [기본 공식] $\omega_{n} = \sqrt{\omega_{n}^{2}}$
    ② [숫자 대입] $\omega_{n} = \sqrt{1250}$
    ③ [최종 결과] $\omega_{n} = 35.36$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 계전기 접점의 아크를 소거할 목적으로 사용되는 소자는?

  1. 바리스터(Varistor)
  2. 바렉터다이오드
  3. 터널다이오드
  4. 서미스터
(정답률: 58%)
  • 계전기 접점에서 발생하는 아크를 소거하여 접점을 보호하기 위해 사용되는 소자는 바리스터(Varistor)입니다. 특히 AC 코일 회로에서 바리스터 방식이나 CR 방식이 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
