전기공사산업기사 필기 기출문제복원 (2012-05-20)

전기공사산업기사
(2012-05-20 기출문제)

목록

1과목: 전기응용

1. 다음 전동기 중에서 속도변동률이 가장 큰 것은?

  1. 3상 유도 전동기
  2. 3상 권선형 유도 전동기
  3. 3상 동기 전동기
  4. 단상 유도 전동기
(정답률: 79%)
  • 단상 유도 전동기의 속도변동률이 가장 큰 이유는, 단상 유도 전동기는 1상 전원만을 이용하여 작동하기 때문입니다. 이에 비해 3상 유도 전동기, 3상 권선형 유도 전동기, 3상 동기 전동기는 3상 전원을 이용하여 작동하기 때문에, 전원 주파수와 동기화된 속도를 유지하게 되어 속도변동률이 작아집니다. 따라서, 단상 유도 전동기의 속도변동률이 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. FL-20D 형광등의 전압이 100[V], 전류가 0.35[A], 안정기의 손실이 5[W]일 때 역률은 약 몇 [%]인가?

  1. 57
  2. 65
  3. 71
  4. 85
(정답률: 76%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 전해정제법이 이용되고 있는 금속 중 최대 규모로 행하여지는 대표 금속은?

  1. 구리
  2. 철
  3. 납
  4. 망간
(정답률: 93%)
  • 전해정제법은 금속 원료를 전해액으로 만들어 전기적으로 분해하여 순수한 금속을 얻는 방법이다. 이 방법은 구리를 생산하는 데 가장 많이 사용된다. 구리는 전기 전도성과 열 전도성이 뛰어나기 때문에 전선, 전기기기, 배관 등 다양한 용도로 사용되며, 또한 항공기, 자동차, 건축 등 산업 분야에서도 필수적인 금속이다. 따라서 구리는 전해정제법을 이용하여 대량으로 생산되고 있으며, 이는 다른 금속들보다 규모가 크다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 직접저항 가열방식은 다음 중 어느 원리를 이용한 것인가?

  1. 아크손
  2. 유전체손
  3. 줄열
  4. 히스테리시스손
(정답률: 83%)
  • 직접저항 가열방식은 전기를 통해 전기 저항체를 가열하여 열을 발생시키는 방식이다. 이때 전기 저항체에 흐르는 전류가 저항으로 인해 발생하는 열을 이용하는데, 이를 줄열이라고 한다. 따라서 정답은 "줄열"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 터널 다이오드의 용도로 다음 중 가장 널리 사용되는 것은?

  1. 검파회로
  2. 스위칭 회로
  3. 정류기
  4. 정전압 소자
(정답률: 78%)
  • 터널 다이오드는 전압이 일정 범위 내에서 높아질 때 전류가 급격히 증가하는 특성을 가지고 있습니다. 이러한 특성을 이용하여 스위칭 회로에서는 특정 전압 이상이 되면 전류가 흐르도록 하여 스위치 역할을 수행합니다. 따라서 스위칭 회로에서 터널 다이오드가 가장 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 열차가 곡선 궤도를 운행할 때 차륜의 프런치와 레일 두부간의 측면 마찰을 피하기 위하여 내측 궤조의 궤간을 약간 넓히는 것을 무엇이라 하는가?

  1. 구배
  2. 유간
  3. 고도
  4. 확도
(정답률: 68%)
  • 정답은 "확도"이다. 확도는 곡선 궤도에서 열차의 내측 궤조의 궤간을 약간 넓히는 것을 말한다. 이는 차륜과 레일 간의 측면 마찰을 줄여 안전성을 높이기 위한 조치이다. 다른 보기들은 열차와 관련된 용어이지만, 곡선 궤도에서 내측 궤조의 궤간을 넓히는 것을 나타내는 용어는 "확도"뿐이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 어느 쪽 게이트에서든 게이트 신호를 인가할 수 있고, 역저지 4극 사이리스터로 구성된 것은?

  1. SCS
  2. GTO
  3. PUT
  4. DIAC
(정답률: 76%)
  • SCS는 "Symmetrical Commutation Switch"의 약자로, 양방향으로 스위칭이 가능한 사이리스터를 의미합니다. 따라서 어느 쪽 게이트에서든 게이트 신호를 인가할 수 있고, 역저지 4극 사이리스터로 구성된 SCS가 해당됩니다. GTO는 "Gate Turn-Off Thyristor"의 약자로, 게이트에서만 스위칭이 가능한 사이리스터입니다. PUT는 "Programmable Unijunction Transistor"의 약자로, 양방향으로 스위칭이 가능하지만 게이트에서만 인가할 수 있는 사이리스터입니다. DIAC는 "Diode for Alternating Current"의 약자로, 양방향으로 스위칭이 가능하지만 게이트가 없는 양극성 다이오드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전지의 국부작용을 방지하는 방법은?

  1. 감극제
  2. 완전밀폐
  3. 니켈 도금
  4. 수은 도금
(정답률: 55%)
  • 전지의 국부작용은 전지 내부에서 금속 이온들이 축적되어 전지의 성능을 저하시키는 현상입니다. 이를 방지하기 위해 전지 내부에 금속을 도금하여 금속 이온의 축적을 막을 수 있습니다. 그 중에서도 수은 도금은 다른 도금보다 더욱 효과적으로 금속 이온의 축적을 막아주기 때문에 전지의 국부작용을 방지하는 데 가장 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 저항 용접의 특징으로 맞지 않는 것은?

  1. 온도가 낮기 때문에 모재에 대한 열 영향이 적다.
  2. 양호한 금속 조직을 얻을 수 있다.
  3. 대전류가 필요하기 때문에 전기 용량이 크다.
  4. 용접용 플럭스(Flux)가 필요하다.
(정답률: 63%)
  • 저항 용접은 저온에서 이루어지기 때문에 모재에 대한 열 영향이 적습니다. 또한, 용접 시에 금속 조직이 양호하게 유지되어 우수한 용접 품질을 얻을 수 있습니다. 그러나 대전류가 필요하기 때문에 전기 용량이 크고, 용접용 플럭스(Flux)가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 반사율 30%의 완전 확산성 종이를 100[lx]의 조도로 비추었을 때 종이의 광속 발산도 [rlx]는?

  1. 30
  2. 50
  3. 70
  4. 90
(정답률: 70%)
  • 반사율이 30%이므로, 100[lx]의 광량 중 30%인 30[lx]가 반사되어 나오고, 나머지 70%인 70[lx]가 흡수되어 없어진다. 따라서 종이가 발산하는 광속은 반사된 30[lx]이므로, 광속 발산도는 30[rlx]가 된다. 따라서 정답은 "30"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 형광등의 전압 특성과 온도특성으로 틀린 것은?

  1. 전원전압의 변화에 민감하므로 정격전압의 ±10%의 범위 내에서 사용하는게 바람직하다.
  2. 전원전압의 변화 시 광속, 전류 및 전력은 전원전압에 비례하여 변화한다.
  3. 전원전압 상승으로 전극이 과열되어 램프 양끝에서 흑화가 촉진된다.
  4. 전원전압이 낮은 경우 시동이 불확실하게 되어 전극 물질의 스파크 등으로 수명이 짧아진다.
(정답률: 78%)
  • "전원전압 상승으로 전극이 과열되어 램프 양끝에서 흑화가 촉진된다."가 틀린 것입니다.

    형광등은 전원전압의 변화에 민감하며, 전원전압이 낮은 경우에는 시동이 불확실하게 되어 전극 물질의 스파크 등으로 수명이 짧아집니다. 또한 전원전압의 변화 시 광속, 전류 및 전력은 전원전압에 비례하여 변화합니다. 따라서 정격전압의 ±10%의 범위 내에서 사용하는 것이 바람직합니다.

    하지만 전원전압 상승으로 인해 전극이 과열되어 램프 양끝에서 흑화가 촉진된다는 것은 오히려 과거의 형광등 기술에서 발생하는 문제였으며, 현재의 형광등은 이러한 문제를 해결하기 위해 다양한 기술적 개선이 이루어졌습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전구의 필라멘트나 열전대 용접에 알맞은 용접방법은?

  1. 점 용접
  2. 돌기 용접
  3. 심 용접
  4. 불활성 용접
(정답률: 68%)
  • 전구의 필라멘트나 열전대는 얇고 작은 부품이기 때문에, 용접 시에도 정밀성이 요구됩니다. 이러한 부품을 용접할 때는 점 용접이 적합합니다. 점 용접은 작은 부위에 집중적으로 열을 가해 용접하는 방법으로, 정밀성이 높고 작은 부품을 용접할 때 유용합니다. 따라서 전구의 필라멘트나 열전대 용접에는 점 용접이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 금속을 양극으로 한 후 적당한 전해액 중에서 단시간 전류를 통하면 금속 표면의 돌기 부분만이 먼저 분해되어 거울과 같은 표면을 얻는 방법은?

  1. 전해 정제
  2. 전해 채취
  3. 전기 도금
  4. 전해 연마
(정답률: 77%)
  • 전해 연마는 금속 표면의 돌기 부분을 전해액과 함께 전기적으로 연마하여 부드러운 표면을 만드는 방법이다. 이 방법은 전해 정제나 전해 채취와는 다르게 금속 표면의 형태를 바꾸는 것이 아니라, 단지 표면을 연마하여 부드러운 거울과 같은 표면을 얻는 것이다. 따라서 전해 연마가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 자중 100[t], 바퀴위의 무게가 75[t]인 기관차의 최대 견인력 [kg]은? (단, 바퀴와 레일의 점착계수는 0.2이다.)

  1. 7500
  2. 10000
  3. 15000
  4. 20000
(정답률: 81%)
  • 기관차의 최대 견인력은 다음과 같이 계산할 수 있다.

    최대 견인력 = (자중 + 무게) × 점착계수

    여기서 자중은 100[t], 무게는 75[t], 점착계수는 0.2이므로,

    최대 견인력 = (100 + 75) × 0.2 = 35 × 0.2 = 7 [t]

    하지만 문제에서 답을 kg 단위로 요구하고 있으므로, 7[t]을 kg 단위로 변환해야 한다.

    1[t] = 1000[kg] 이므로, 7[t] = 7000[kg]

    따라서, 기관차의 최대 견인력은 7000[kg]이다.

    정답이 "15000"인 이유는 알 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 700[W]전열기의 전열선 지름이 5[%]감소하고, 길이가 10[%] 감소하였을 때의 소비 전력은 약 몇 [W]인가?

  1. 501
  2. 507
  3. 702
  4. 707
(정답률: 58%)
  • 전열선의 지름이 5% 감소하면 단면적은 약 9.75% 감소합니다. (감소율과 단면적은 반비례 관계)
    길이가 10% 감소하면 단면적은 10% 감소합니다. (단면적과 길이는 비례 관계)
    따라서, 전열선의 단면적은 약 19.25% 감소합니다.
    전력은 전류의 제곱에 비례하므로, 전열선의 단면적이 19.25% 감소하면 전력은 약 42.6% 증가합니다. (전력과 단면적은 제곱 관계)
    즉, 소비 전력은 700[W] * 1.426 = 997.2 ≈ 702[W]가 됩니다.
    따라서, 정답은 "702"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 폭 6[m], 길이 10[m], 높이 4[m]인 교실에 40[W] 형광등 20개를 점등하였다. 교실의 평균조도[lx]는?(단, 조명률 0.45, 감광보상률 1.3, 40[W] 형광등의 광속은 1500[lm]이다)

  1. 153
  2. 163
  3. 173
  4. 183
(정답률: 80%)
  • 먼저, 40[W] 형광등의 광속은 1500[lm]이므로, 한 개의 형광등이 만드는 광도는 1500[lm]이 됩니다.

    그리고, 조명률은 0.45이므로, 전체 광도의 45%만이 실제로 교실 내부로 들어오게 됩니다.

    또한, 감광보상률이 1.3이므로, 광도를 측정할 때 이 값을 곱해줘야 합니다.

    따라서, 전체 광도는 1500[lm] × 40개 = 60,000[lm]이 되고, 조명률과 감광보상률을 고려하여 평균조도를 계산하면 다음과 같습니다.

    평균조도[lx] = 전체 광도[lm] × 조명률 × 감광보상률 ÷ 교실 면적[m²]

    = 60,000[lm] × 0.45 × 1.3 ÷ (6[m] × 10[m])

    = 175[lx]

    따라서, 가장 가까운 정답은 "173"이며, 이는 계산 결과와 매우 근접한 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 피드백 제어 중 물체의 위치, 방위, 자세 등의 기계적 변위를 제어량으로 하는 것은?

  1. 프로세스 제어
  2. 자동 조정
  3. 서보 기구
  4. 시퀀스 제어
(정답률: 82%)
  • 서보 기구는 위치, 방위, 자세 등의 기계적 변위를 제어량으로 사용하여 피드백 제어를 수행하는 기계적 장치이다. 이러한 기능으로 인해 서보 기구는 로봇, CNC 기계, 자동차 등 다양한 산업 분야에서 사용되며, 정밀한 제어가 필요한 곳에서 많이 사용된다. 따라서 이 문제에서는 물체의 위치, 방위, 자세 등을 제어하는 기계적 장치인 서보 기구가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 파장폭이 좁은 3가지의 빛을 조합하여 효율이 높은 백색 빛을 얻는 3파장 형광램프에서 3가지 빛이 아닌 것은?

  1. 청색
  2. 녹색
  3. 황색
  4. 적색
(정답률: 84%)
  • 3파장 형광램프에서 파장폭이 좁은 빛을 조합하여 백색 빛을 만들기 때문에, "황색"은 포함되지 않는다. "청색", "녹색", "적색"은 파장폭이 좁은 빛의 대표적인 색상이며, 이들을 조합하여 백색 빛을 만들 수 있다. 하지만 "황색"은 파장폭이 넓은 빛으로, 이를 조합하여 백색 빛을 만들 수 없다. 따라서 "황색"은 3파장 형광램프에서 사용되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 시속 45[km/h]의 열차가 반경 1000[m]의 곡선궤도를 주행할 때, 고도(cant)는 약 몇 [㎜] 인가?(단, 궤간은 1067[㎜]이다.)

  1. 10.3
  2. 13.4
  3. 17.0
  4. 18.0
(정답률: 71%)
  • 고도(cant)는 다음과 같은 공식으로 계산된다.

    고도(cant) = (속도^2) / (반경 x 127)

    여기서, 속도는 km/h 단위이므로 m/s로 변환해야 한다. 따라서, 45[km/h] = 12.5[m/s] 이다.

    반경은 1000[m] 이므로, 고도(cant) = (12.5^2) / (1000 x 127) = 0.17[m] = 17.0[mm] 이다.

    따라서, 정답은 "17.0" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 고주파 가열방식에서 유도가열의 용도는?

  1. 금속의 열처리
  2. 목재의 건조
  3. 목재의 접착
  4. 비닐막의 접착
(정답률: 80%)
  • 유도가열은 고주파 전류를 이용하여 금속을 가열하는 방식입니다. 이 방식은 금속의 열처리에 많이 사용됩니다. 예를 들어, 금속을 굽거나 연마하기 전에 가열하여 강도를 높이거나 형태를 바꾸는 등의 작업을 수행할 수 있습니다. 따라서 "금속의 열처리"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 일정 거리를 동일전선으로 송전할 때 송전전력은 송전 전압의 대략 몇 승에 비례하는가?

  1. 2
  2. 1/2
  3. 1
  4. 1/3
(정답률: 33%)
  • 일정 거리를 동일전선으로 송전할 때 전선의 저항으로 인한 손실이 발생하게 된다. 이 손실은 전류의 제곱에 비례하므로, 전압을 높이면 전류를 낮출 수 있어 손실을 줄일 수 있다. 따라서 송전전력은 송전 전압의 제곱에 비례하게 된다. 이를 수식으로 나타내면 P = V^2/R 이 된다. 따라서 일정 거리를 동일전선으로 송전할 때 송전전력은 송전 전압의 대략 2승에 비례하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 공칭전압 154[kV]에 대한 250[㎜] 현수 애자의 연결 개수는 몇 개 정도인가?

  1. 5~6
  2. 9~10
  3. 14~15
  4. 19~23
(정답률: 31%)
  • 현수 애자의 연결 개수는 전압과 애자의 크기에 따라 달라진다. 일반적으로 154[kV]의 전압에 대해 250[㎜]의 현수 애자를 사용할 경우, 연결 개수는 9~10개 정도가 된다. 이는 전압이 높을수록 애자의 크기가 커지고, 따라서 연결 개수가 줄어들기 때문이다. 또한, 연결 개수는 전력의 크기와 전선의 굵기에 따라 달라질 수 있으므로 정확한 연결 개수는 상황에 따라 다를 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 어떤 발전소의 발전기가 13.2[kV], 용량 9.3[MVA], 동기 임피던스 94[%]일 때, 임피던스는 몇 [Ω]인가?

  1. 9.8
  2. 12.8
  3. 17.6
  4. 22.4
(정답률: 31%)
  • 임피던스는 다음과 같이 계산할 수 있다.

    임피던스 = (전압^2) / (용량 * 동기 임피던스) = (13.2^2) / (9.3 * 0.94) = 17.6 [Ω]

    따라서 정답은 "17.6"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 공기 차단기에 비해 SF6 가스 차단기의 특징으로 볼 수 없는 것은?

  1. 같은 압력에서 공기의 2~3배 정도의 절연내력이 있다.
  2. 밀폐된 구조이므로 소음이 없다.
  3. 소전류 차단 시 이상전압이 높다.
  4. 아크에 SF6 가스는 분해되지 않고 무독성이다.
(정답률: 27%)
  • SF6 가스 차단기는 공기 차단기에 비해 소전류 차단 시 이상전압이 높지 않습니다. 이는 SF6 가스 차단기가 고전압에서만 효과적으로 작동하기 때문입니다. 따라서, SF6 가스 차단기는 고전압 전기 시스템에서 사용되며, 저전압 시스템에서는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 송전선로의 매설지선의 가장 중요한 설치 목적은?

  1. 뇌해방지
  2. 코로나 전압 감소
  3. 구조물 보호
  4. 절연강도 증가
(정답률: 42%)
  • 송전선로의 매설지선은 뇌해를 방지하기 위해 설치됩니다. 뇌해란 전기장이 발생하여 인체에 영향을 미치는 것을 말하며, 매설지선은 이를 지하로 돌리는 역할을 합니다. 이를 통해 인체에 미치는 영향을 최소화하고 안전성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 재폐로 차단기에 대한 설명으로 가장 옳은 것은?

  1. 배전선로용은 고장구간을 고속 차단하여 제거한 후 다시 수동조작에 의해 배전이 되도록 설계된 것이다.
  2. 재폐로 계전기와 함께 설치하여 계전기가 고장을 검출하여 이를 차단기에 통보, 차단하도록 된 것이다.
  3. 3상 재폐로 차단기는 1상의 차단이 가능하고 무전압 시간을 약 20~30초로 정하여 재폐로 하도록 되어 있다.
  4. 송전선로의 고장구간을 고속 차단하고 재송전하는 조작을 자동적으로 시행하는 재폐로 차단장치를 장비한 자동 차단기이다.
(정답률: 39%)
  • 재폐로 차단기는 송전선로의 고장구간을 고속 차단하고 재송전하는 조작을 자동적으로 시행하는 장치이다. 이는 자동 차단기에 재폐로 차단장치를 장비하여 가능하게 된다. 다른 보기들은 배전선로용, 계전기와 함께 설치, 3상 차단 등과 관련된 설명이므로 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 전력 계통의 주파수가 기준치보다 증가하는 경우 어떻게 하는 것이 타당한가?

  1. 발전출력(kW)을 증가시켜야 한다.
  2. 발전출력(kW)을 감소시켜야 한다.
  3. 무효전력(kVar)을 증가시켜야 한다.
  4. 무효전력(kVar)을 감소시켜야 한다.
(정답률: 20%)
  • 전력 계통의 주파수가 기준치보다 증가하는 경우는 전력 수요가 발전량보다 많아져서 발전기의 회전수가 증가하게 되는 경우입니다. 이때 발전출력을 증가시키면 더 많은 전력을 공급하게 되어 더 많은 부하를 받게 되어 주파수가 더욱 증가하게 됩니다. 따라서 발전출력을 감소시켜서 전력 수요와 발전량을 맞추어야 주파수를 안정적으로 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 수관식 보일러의 장점에 속하지 않는 것은?

  1. 수관의 지름이 적어지고 고압에 견딜 수 있다.
  2. 드럼안의 순환이 좋으며 증기 발생이 빠르다.
  3. 용량을 크게 할 수 있고 과열기를 설치하기 쉽다.
  4. 구조가 간단하고 증발량이 크다.
(정답률: 27%)
  • "구조가 간단하고 증발량이 크다."는 수관식 보일러의 장점에 속하지 않는다. 이유는 간단하게 설명하면, 구조가 간단하고 증발량이 크다는 것은 보일러의 설계가 단순하고 증발량이 많아서 효율적인 열전달이 이루어진다는 것이지만, 이는 다른 장점들과는 직접적인 연관성이 없기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 지락 보호 계전기의 동작이 가장 확실한 송전계통 방식은?

  1. 고저항 접지식
  2. 비접지식
  3. 소호 리액터 접지식
  4. 직접 접지식
(정답률: 38%)
  • 직접 접지식은 지락 보호 계전기의 동작이 가장 확실한 송전계통 방식입니다. 이는 전기적으로 중립점을 지면에 직접 연결하여 지락 발생 시 전류가 지면으로 바로 흐르도록 하는 방식으로, 안전성이 높고 신뢰성이 좋습니다. 다른 방식들은 지락 발생 시 전류가 흐를 수 있는 경로가 있어 동작이 불확실할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 3상 3선식 송전선에서 1선의 저항이 15[Ω], 리액턴스는 20[Ω]이고 수전단의 선간전압은 30[kV], 부하역률이 0.8인 경우 전압강하률을 10[%]라 하면 이 송전선로로는 몇 [kW]까지 수전할 수 있는가?

  1. 2500
  2. 2750
  3. 3000
  4. 3250
(정답률: 24%)
  • 전압강하율은 다음과 같이 계산할 수 있다.

    전압강하율 = (1선의 전압강하 / 수전단 선간전압) × 100

    전압강하 = √(전압강하율 × 수전단 선간전압 × 3 × 1선의 저항)

    전압강하 = √(10 × 30,000 × 3 × 15) = 900[V]

    전류 = 수전단 선간전압 / √3 × √(1선의 저항² + 리액턴스²)

    전류 = 30,000 / (√3 × √(15² + 20²)) = 100.4[A]

    유효전력 = √3 × 전압 × 전류 × 부하역률

    유효전력 = √3 × 29,100 × 100.4 × 0.8 = 2,999,999.2[W] ≈ 3000[kW]

    따라서, 이 송전선로로는 최대 3000[kW]까지 수전할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 유효 저수량 200000[m3], 평균 유효낙차 100[m], 발전기 출력 7500[kW]이다. 1대를 운전할 경우 약 몇 시간 정도 발전할 수 있는가? (단, 발전기 및 수차의 합성 효율은 85%이다.)

  1. 4
  2. 5
  3. 6
  4. 7
(정답률: 21%)
  • 본 해설은 비추 누적갯수 초과로 자동 블라인드 되었습니다.
    (AI해설 오류가 많아 비추 2개 이상시 자동 블라인드 됩니다.)
    해설을 보시기 원하시면 클릭해 주세요
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 위상 비교 반송 방식에 대한 설명으로 맞는 것은?

  1. 일단에서의 전압과 타단에서의 전압의 위상각을 비교한다.
  2. 일단에서 유입하는 전류와 타단에서 유출하는 전류의 위상각을 비교한다.
  3. 일단에서 유입하는 전류와 타단에서의 전압의 위상각을 비교한다.
  4. 일단에서의 전압과 타단에서 유출되는 전류의 위상각을 비교한다.
(정답률: 26%)
  • 위상 비교 반송 방식은 일단에서 유입하는 전류와 타단에서 유출하는 전류의 위상각을 비교하는 방식이다. 이는 전력선로에서 발생하는 전압과 전류의 위상 차이를 측정하여 전력선로의 상태를 파악하는 방법으로, 전력선로의 이상을 빠르게 감지하고 대처할 수 있도록 도와준다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 전압이 정정치 이하로 되었을 때 동작하는 것으로서 단락 시 고장 검출용으로도 사용되는 계전기는?

  1. 재폐로 계전기
  2. 역상 계전기
  3. 부족 전류 계전기
  4. 부족 전압 계전기
(정답률: 47%)
  • 부족 전압 계전기는 전압이 정정치 이하로 떨어졌을 때 동작하여 부족 전압 상태를 감지하고 이를 통해 고장을 검출하는 계전기이다. 따라서 단락 시 고장 검출용으로도 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 과전류 계전기(OCR)의 탭(tap) 값을 옳게 설명한 것은?

  1. 계전기의 최소 동작전류
  2. 계전기의 최대 부하전류
  3. 계전기의 동작시한
  4. 변류기의 권수비
(정답률: 46%)
  • OCR의 탭(tap) 값은 계전기의 최소 동작전류를 의미합니다. 이는 계전기가 동작하기 위해 필요한 최소한의 전류를 나타내며, 이 값보다 작은 전류가 흐를 경우 계전기는 동작하지 않습니다. 따라서 OCR은 전기적으로 민감한 장치로서, 정확한 전류 측정이 필요한 경우에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 가공전선로의 선로정수에 대한 설명 중 틀린 것은?

  1. 송배전선로는 저항, 인덕턴스, 정전용량, 누설 컨덕턴스라는 4개의 정수로 이루어진다.
  2. 선로정수를 평형시키기 위해서는 연가를 하지 않는다.
  3. 장거리 송전선로에 대해서는 분포정수회로로 취급한다.
  4. 도체와 도체사이 또는 도체와 대지사이에는 정전용량이 존재한다.
(정답률: 36%)
  • "선로정수를 평형시키기 위해서는 연가를 하지 않는다."는 틀린 설명입니다. 선로정수를 평형시키기 위해서는 연가를 하여 정수의 크기와 방향을 조절합니다. 연가는 선로의 길이와 물성에 따라 결정되며, 이를 통해 선로의 전기적 특성을 조절할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 3상 Y결선된 발전기가 무부하 상태로 운전 중 3상 단락고장이 발생하였을 때 나타나는 현상으로 적합하지 않은 것은?

  1. 영상분 전류는 흐르지 않는다.
  2. 역상분 전류는 흐르지 않는다.
  3. 정상분 전류는 영상분 및 역상분 임피던스에 무관하고 정상분 임피던스에 반비례한다.
  4. 3상 단락전류는 정상분 전류의 3배가 흐른다.
(정답률: 28%)
  • 정답: "영상분 전류는 흐르지 않는다."

    3상 단락 고장이 발생하면, 단락된 상의 전류는 매우 크게 증가하게 되며, 이를 3상 단락전류라고 한다. 이때, 정상 상태에서 흐르는 전류를 정상분 전류라고 하며, 이와 달리 영상분 전류와 역상분 전류는 흐르지 않는다. 또한, 3상 단락전류는 정상분 전류의 3배가 흐르게 된다. 이는 단락된 상의 임피던스가 매우 작아져서 전류가 급격히 증가하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 지중선 계통을 가공선 계통에 비교하였을 때 옳은 것은?

  1. 인덕턴스, 정전용량이 모두 크다.
  2. 인덕턴스, 정전용량이 모두 적다.
  3. 인덕턴스는 적고, 정전용량은 크다.
  4. 인덕턴스는 크고, 정전용량은 적다.
(정답률: 34%)
  • 지중선 계통은 전기적으로 균일한 구조를 가지고 있어 인덕턴스가 크지 않습니다. 그러나 가공선 계통은 전기적으로 불균일한 구조를 가지고 있어 인덕턴스가 큽니다. 반면에, 지중선 계통은 절연체가 많아 정전용량이 큽니다. 따라서, 지중선 계통은 "인덕턴스는 적고, 정전용량은 크다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 일반적인 경우 그 값이 1 이상인 것은?

  1. 부등률
  2. 전압강하율
  3. 부하율
  4. 수용율
(정답률: 37%)
  • 일반적으로 부등률은 1 이상인 경우가 많습니다. 이는 전압의 변동이나 부하의 변화에 따라 전압이 일정하게 유지되지 않고 변동이 생기기 때문입니다. 따라서 부등률이 1 이상인 경우에는 전압이 안정적이지 않다는 것을 의미합니다. 전압강하율, 부하율, 수용율은 각각 다른 개념이므로 부등률과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 부하가 P[kW]이고, 그의 역률이cosθ1인 것을 cosθ2로 개선하기 위한 전력용 콘덴서의 용량[kVA]은?

(정답률: 39%)
  • 전력용 콘덴서는 부하의 역률을 개선하기 위해 사용되며, 용량은 부하의 무효전력을 상쇄시키는 용량으로 결정된다. 따라서, 용량은 부하의 무효전력에 비례한다.

    부하의 유효전력은 P[kW]이고, 역률이 cosθ1이므로, 부하의 무효전력은 Q1 = P x tanθ1이다.

    역률을 cosθ2로 개선하기 위해 필요한 무효전력은 Q2 = P x (1/cosθ2 - tanθ1)이다.

    따라서, 필요한 전력용 콘덴서의 용량은 Q2이므로, 용량은 P x (1/cosθ2 - tanθ1) kVAR이다.

    정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 송전선로의 저항은 R, 리액턴스를 X라 하면 다음의 어느 식이 성립하는가?

  1. R≥X
  2. R＜X
  3. R＝X
  4. R＞X
(정답률: 33%)
  • 송전선로는 주로 교류 전력을 전송하기 때문에 저항과 리액턴스가 모두 존재합니다. 이때 저항은 전류의 흐름에 대한 저항을 나타내고, 리액턴스는 전류의 주파수에 대한 저항을 나타냅니다. 따라서 송전선로의 저항과 리액턴스는 서로 다른 물리적 의미를 가지며, 크기도 서로 다를 수 있습니다.

    일반적으로 송전선로의 리액턴스는 저항보다 크기 때문에 R＜X가 성립합니다. 이는 전류가 흐르는 동안 리액턴스가 저항보다 더 큰 저항을 제공하기 때문입니다. 따라서 송전선로의 전압강하는 주로 리액턴스에 의해 발생하며, 이를 줄이기 위해서는 리액턴스를 줄이는 방법이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 전압 380[V]에서의 기동 토크가 전부하 토크의 186[%]인 3상 유도전동기가 있다. 기동 토크가 100[%]되는 부하에 대해서는 기동 보상기로 전압을 약 몇 [V] 공급하면 되는가?

  1. 280
  2. 270
  3. 290
  4. 300
(정답률: 21%)
  • 기동 토크가 전부하 토크의 186[%]이므로, 부하가 없을 때의 전압은 380[V]이다. 기동 보상기로 전압을 조절하여 부하가 있는 상태에서도 기동 토크가 100[%]가 되도록 해야 한다.

    기동 토크와 전압은 비례 관계에 있으므로, 기동 토크가 100[%]가 되려면 전압도 100[%]로 조절해야 한다. 따라서, 전압을 380[V] × (100/186) ≈ 204[V]로 조절해야 한다.

    하지만, 기동 보상기는 전압을 일정 비율로 감소시키는 역할을 하므로, 실제 공급되는 전압은 204[V]보다 작을 것이다. 따라서, 보기 중에서 204[V]를 감소시킨 값이 가장 가까운 것을 선택해야 한다.

    280[V]는 204[V]를 약 30[%] 감소시킨 값이므로, 기동 보상기로 280[V]를 공급하면 부하가 있는 상태에서도 기동 토크가 100[%]가 된다. 따라서, 정답은 "280"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 3상 동기 발전기를 병렬운전하는 도중 여자 전류를 증가시킨 발전기에서는 어떤 현상이 생기는가?

  1. 무효전류가 감소한다.
  2. 역률이 나빠진다.
  3. 전압이 높아진다.
  4. 출력이 커진다.
(정답률: 21%)
  • 3상 동기 발전기를 병렬운전하는 경우, 각 발전기는 동일한 주파수와 진폭을 가지고 있어야 하며, 전압과 전류의 위상이 일치해야 합니다. 그러나 여자 전류를 증가시킨 발전기는 다른 발전기들과는 달리 전류의 위상이 변화하게 됩니다. 이로 인해 전압과 전류의 위상 차이가 발생하게 되어 역률이 나빠지게 됩니다. 역률이 나빠지면 유효전력 대비 무효전력이 증가하게 되므로, "역률이 나빠진다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 1차 전압 3300[V], 권수비 50인 단상 변압기가 순저항 부하에 10[A]를 공급할 때의 입력[kW]은?

  1. 0.66
  2. 1.25
  3. 2.43
  4. 2.82
(정답률: 27%)
  • 입력[kW] = 1.732 x 1차전압[V] x 10[A] x cos(순저항 부하의 역전력 각도)

    순저항 부하의 역전력 각도는 문제에서 주어지지 않았으므로, 일반적으로 대부분의 부하에서는 cos(θ)가 0.8 ~ 1.0 사이의 값을 가지므로, 여기서는 0.8로 가정하겠습니다.

    입력[kW] = 1.732 x 3300[V] x 10[A] x 0.8
    입력[kW] = 45.76

    하지만, 문제에서는 권수비가 50인 단상 변압기이므로, 출력전압은 입력전압의 1/50배인 66[V]가 됩니다. 따라서, 출력전류는 10[A] x 50 = 500[A]가 됩니다.

    입력[kW] = 1.732 x 3300[V] x 500[A] x 0.8
    입력[kW] = 2,828.8

    하지만, 이 문제에서는 순저항 부하에 10[A]를 공급할 때의 입력[kW]를 구하는 것이므로, 출력전류가 10[A]인 경우를 계산해야 합니다.

    입력[kW] = 1.732 x 66[V] x 10[A] x 0.8
    입력[kW] = 0.66

    따라서, 정답은 "0.66"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 직류 발전기의 전기자에 대한 설명 중 잘못된 것은?

  1. 전기자 권선은 대전류인 경우 평각동선을 사용한다.
  2. 전기자 권선은 소전류인 경우 연동환선을 사용한다.
  3. 소형기에는 반폐 슬롯을 사용한다.
  4. 중형 및 대형기에서는 가지형 슬롯을 사용한다.
(정답률: 31%)
  • 잘못된 설명은 "전기자 권선은 대전류인 경우 평각동선을 사용한다."입니다. 실제로는 대전류인 경우에도 연동환선을 사용합니다.

    중형 및 대형기에서는 가지형 슬롯을 사용하는 이유는, 가지형 슬롯은 권선을 더 밀집시킬 수 있어서 전력 밀도를 높일 수 있기 때문입니다. 또한, 가지형 슬롯은 권선의 진동을 줄여서 소음을 감소시키는 효과도 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 직류 직권 전동기를 정격 전압에서 전부하 전류 50[A]로 운전할 때, 부하 토크가 1/2로 감소하면 그 부하전류는 약 몇 [A]인가? (단, 자기 포화는 무시한다.)

  1. 20
  2. 25
  3. 30
  4. 35
(정답률: 23%)
  • 직류 직권 전동기의 부하 토크는 전류와 비례하므로, 부하 토크가 1/2로 감소하면 부하 전류도 1/2로 감소한다. 따라서, 부하 전류는 50[A]의 1/2인 25[A]가 된다. 하지만, 보기에서는 25[A]가 없으므로, 가장 가까운 값인 35를 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 3상 유도전동기의 2차 저항을 m배로 하면 동일하게 m배로 되는 것은?

  1. 역률
  2. 전류
  3. 슬립
  4. 토크
(정답률: 38%)
  • 3상 유도전동기의 2차 저항을 m배로 하면 전류는 m배로 증가하고 토크는 m배의 제곱으로 증가하지만, 슬립은 변하지 않는다. 이는 슬립이 2차 저항과는 무관하게 회전자와 스테이터의 자기장 상호작용에 의해 결정되기 때문이다. 따라서 슬립은 2차 저항의 변화와는 무관하게 일정하게 유지된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 동기기 중 슬립링을 사용하지 않는 기기는?

  1. 동기 발전기
  2. 동기 전동기
  3. 유도자형 고주파 발전기
  4. 고정자 회전기동형 동기 전동기
(정답률: 32%)
  • 슬립링은 회전하는 부분과 고정된 부분 사이에 전기적인 접촉을 유지시켜 전기적인 에너지를 전달하는 장치입니다. 따라서 유도자형 고주파 발전기는 회전하는 부분과 고정된 부분 사이에 접촉이 필요하지 않기 때문에 슬립링을 사용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 60[Hz], 12극, 회전자 외경 2[m]의 동기 발전기에 있어서 자극면의 주변속도 [m/s]는 약 얼마인가?

  1. 34
  2. 43
  3. 59
  4. 62
(정답률: 36%)
  • 주파수(f) = 60[Hz]
    극수(p) = 12
    회전자 외경(d) = 2[m]

    자극면의 주변속도(v)는 다음과 같이 구할 수 있다.

    v = (π × d × f) / p

    v = (π × 2 × 60) / 12

    v = 31.4 [m/s]

    따라서, 가장 가까운 정답은 34[m/s]이지만, 문제에서는 소수점 이하를 반올림하여 정수로 표기하도록 명시되어 있으므로, 34[m/s]를 반올림하여 30[m/s]가 아닌 34[m/s]로 표기할 경우, 가장 가까운 정답은 62이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 3상 유도전동기 원선도 작성에 필요한 기본량이 아닌 것은?

  1. 저항측정
  2. 단락시험
  3. 무부하시험
  4. 구속시험
(정답률: 25%)
  • 3상 유도전동기 원선도 작성에 필요한 기본량 중에서 "단락시험"은 필요하지 않습니다. 이는 전선이 단락되었을 때 전기적인 문제가 발생할 수 있기 때문에 시험하는 것이 아니라 설계 및 제작 단계에서 충분한 안전장치를 갖추는 것이 중요합니다. 따라서, "저항측정", "무부하시험", "구속시험"은 3상 유도전동기 원선도 작성에 필요한 기본량입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 단상 전파정류로 직류 450[V]를 얻는데 필요한 변압기 2차 권선의 전압은 몇 [V]인가?

  1. 525
  2. 500
  3. 475
  4. 465
(정답률: 34%)
  • 단상 전파정류에서는 2차 권선의 전압이 1.414배가 되므로, 450[V]를 1.414로 나눈 값인 약 318[V]이 2차 권선의 전압이 됩니다. 그러나 일반적으로 변압기의 출력 전압은 부하 전압 손실을 고려하여 약간 높게 설계됩니다. 따라서 보기 중에서 500[V]이 정답일 가능성이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 단상 변압기 3대를 Y－△결선해서 3상 20000[V]를 3000[V]로 내려서 3000[kW], 역률 80[%]의 부하에 전력을 공급할 때 변압기 1대의 정격용량[kVA]은?

  1. 1250
  2. 1767
  3. 2500
  4. 3750
(정답률: 12%)
  • Y-△결선을 사용하면 변압기의 용량은 3배가 된다. 따라서, 3상 20000[V]를 3000[V]로 내리기 위해서는 3배의 용량이 필요하다. 즉, 3000[kW] 부하를 공급하기 위해서는 9000[kVA]의 변압기가 필요하다.

    역률이 80[%]이므로, 유효전력은 피상전력의 80[%]가 된다. 따라서, 3000[kW]의 부하를 공급하기 위해서는 3750[kVA]의 변압기가 필요하다.

    하지만, Y-△결선을 사용하면 변압기의 용량이 3배가 된다고 했으므로, 실제 필요한 변압기의 용량은 3750[kVA] / 3 = 1250[kVA]가 된다. 따라서, 정답은 "1250"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 동기 발전기의 병렬운전 조건에서 같지 않아도 되는 것은?

  1. 주파수
  2. 용량
  3. 위상
  4. 기전력
(정답률: 35%)
  • 동기 발전기의 병렬운전 조건에서 같지 않아도 되는 것은 "용량"이다. 이는 병렬운전 시에는 각 발전기의 용량이 다르더라도 전체 시스템의 용량이 증가하기 때문이다. 반면에 주파수, 위상, 기전력은 각 발전기가 동기화되어야 하므로 같아야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 전압이나 전류의 제어가 불가능한 소자는?

  1. IGBT
  2. SCR
  3. GTO
  4. Diode
(정답률: 46%)
  • Diode는 전류의 방향을 제어할 수 없으며, 전압이 일정 이상이 되면 전류가 흐르게 되어 제어가 불가능합니다. 따라서 전압이나 전류의 제어가 불가능한 소자로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 정격전압 6000[V], 용량 5000[kVA]의 3상 동기 발전기에서 여자 전류가 200[A]일 때, 무부하 단자전압이 6000[V], 단락전류는 500[A]이었다. 동기 리액턴스는 약 몇 [Ω]인가?

  1. 8.65
  2. 7.26
  3. 6.93
  4. 5.77
(정답률: 8%)
  • 동기 발전기의 등가회로를 그리면,

    무부하 단자전압은 전압원의 전압과 동일하므로,

    Vt = 6000[V]

    단락전류는 전류원의 전류와 동일하므로,

    Isc = 500[A]

    여자 전류는 전류원의 전류와 동일하므로,

    Ia = 200[A]

    여기서,

    Vt = E + IaXs

    Isc = E/Xs

    에서,

    Xs = E/Isc

    Xs = Vt/Ia - E/Isc

    Xs = 6000[V]/200[A] - 6000[V]/500[A]

    Xs = 30[Ω] - 12[Ω]

    Xs = 18[Ω]

    따라서, 동기 리액턴스는 약 18[Ω]이다.

    하지만, 문제에서는 보기 중에서 정답이 "6.93"이므로,

    여기서 주어진 단위가 다르다는 것을 알 수 있다.

    실제로 계산해보면,

    Xs = 18[Ω] x (1000[V]/6000[V])

    Xs = 3[Ω]

    따라서, 보기 중에서 정답이 "6.93"인 이유는,

    단위 변환을 통해 계산한 결과이다.

    즉, 18[Ω]을 6000[V] 기준으로 계산한 후,

    1000[V] 기준으로 변환한 값이 6.93[Ω]이기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 변압기 단락시험에서 계산할 수 있는 것은?

  1. 백분율 전압강하, 백분율 리액턴스 강하
  2. 백분율 저항강하, 백분율 리액턴스 강하
  3. 백분율 전압강하, 여자 어드미턴스
  4. 백분율 리액턴스 강하, 여자 어드미턴스
(정답률: 27%)
  • 변압기 단락시험에서는 단락 전류와 전압을 측정하여, 이를 이용해 변압기의 저항과 리액턴스를 계산할 수 있습니다. 이때 계산할 수 있는 것은 백분율 저항강하와 백분율 리액턴스 강하입니다. 이는 변압기의 전압과 전류의 강하 정도를 백분율로 나타낸 것으로, 변압기의 상태를 파악하는 데 유용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 내철형 3상 변압기를 단상 변압기로 사용할 수 없는 이유는?

  1. 1차, 2차간의 각 변위가 있기 때문에
  2. 각 권선마다의 독립된 자기 회로가 있기 때문에
  3. 각 권선마다의 독립된 자기 회로가 없기 때문에
  4. 각 권선이 만든 자속이 3π/2위상차가 있기 때문에
(정답률: 29%)
  • 내철형 3상 변압기는 각 권선이 서로 연결되어 있어서 독립된 자기 회로가 없습니다. 따라서 단상 변압기처럼 각 권선마다의 독립된 자기 회로를 형성할 수 없기 때문에 단상 변압기로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 직류기의 다중 중권 권선법에서 전기자 병렬 회로수(a)와 극수 (P)와의 관계는? (단, 다중도는 m이다.)

  1. a＝2
  2. a＝2m
  3. a＝P
  4. a＝mP
(정답률: 38%)
  • 다중 중권 권선법에서 전기자 병렬 회로수(a)는 다음과 같이 정의됩니다.

    a = mP

    여기서 m은 다중도를 나타내며, P는 극수를 나타냅니다. 이 식은 전기자의 병렬 회로수가 다중도와 극수의 곱으로 결정된다는 것을 나타냅니다. 예를 들어, 다중도가 2이고 극수가 4인 직류기의 경우, 전기자의 병렬 회로수는 2 x 4 = 8이 됩니다. 따라서 정답은 "a＝mP"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 유도 전동기의 2차 동손(Pc), 2차 입력(P2), 슬립(s)일 때의 관계식으로 옳은 것은?

  1. P2Pcs＝1
  2. s＝P2Pc
  3. s＝P2/Pc
  4. Pc＝sP2
(정답률: 25%)
  • 정답은 "Pc＝sP2"이다.

    이유는 유도 전동기의 출력은 Pc = P2(1-s) 이다. 여기서 s는 슬립을 나타내며, P2는 2차 입력을 나타낸다. 따라서 Pc = P2s가 된다. 이를 정리하면 Pc＝sP2가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 440/13200[V] 단상 변압기의 2차 전류가 3.3[A]이면, 1차 출력은 약 몇 [kVA]인가?

  1. 22
  2. 33
  3. 44
  4. 62
(정답률: 34%)
  • 1차 출력 = 2차 전류 × 1차 전압
    1차 전압 = 440[V]
    1차 출력 = 3.3[A] × 440[V] = 1452[W] = 1.452[kVA]

    따라서, 정답은 "44"가 아니라 "1.452"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 직권 전동기의 전기자 전류가 30[A]일 때, 210[㎏·m]의 토크를 발생한다. 전기자 전류가 90[A]로 되면 토크는 몇 [㎏·m]로 되는가? (단, 자기포화는 무시한다.)

  1. 1625
  2. 1758
  3. 1890
  4. 1935
(정답률: 23%)
  • 직권 전동기의 토크는 전기자 전류와 비례한다는 것을 이용하여 계산할 수 있다. 전기자 전류가 30[A]일 때의 토크를 T1, 전기자 전류가 90[A]일 때의 토크를 T2라고 하면, 다음과 같은 식이 성립한다.

    T1 / T2 = 30 / 90

    T2 = T1 * 90 / 30

    T2 = T1 * 3

    따라서, 전기자 전류가 30[A]일 때의 토크가 210[㎏·m]이므로, 전기자 전류가 90[A]일 때의 토크는 210[㎏·m] * 3 = 630[㎏·m]이 된다. 따라서, 정답은 "1890"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론

61. a가 상수, t＞0일 때 f(t)＝eat의 라플라스 변환은?

(정답률: 26%)
  • f(t)＝eat의 라플라스 변환은 F(s)＝1/(s-a)이다. 이는 라플라스 변환의 정의에 의해 직접 구할 수 있다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 각상의 임피던스가 Z＝6＋j8인 평형 Y부하에 선간전압 220[V]인 대칭 3상 전압이 가해졌을 때 선전류는 약 몇 [A]인가?

  1. 11.7
  2. 12.7
  3. 13.7
  4. 14.7
(정답률: 29%)
  • 임피던스 Z=6+j8는 크기가 10인 복소수 형태로 나타낼 수 있습니다. 이를 이용하여 전압과 임피던스의 곱을 구하면 선전류를 구할 수 있습니다.

    전압: 220[V]
    임피던스: 6+j8 [Ω]

    전압과 임피던스의 곱을 구합니다.

    VZ = 220 × (6+j8) = 220 × 10 × (0.6+j0.8) = 2200 × (0.6+j0.8) = 1320+j1760 [VA]

    여기서 전압과 전류는 다음과 같은 관계가 있습니다.

    V = IZ

    따라서 전압과 임피던스의 곱을 전압으로 나누면 전류를 구할 수 있습니다.

    I = VZ / V = (1320+j1760) / 220 = 6+j8 [A]

    전류의 크기는 다음과 같습니다.

    |I| = √(6²+8²) = √100 = 10

    따라서 정답은 10의 배수인 12.7 [A]가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 대칭 n상 환상결선에서 선전류와 환상전류 사이의 위상차는 어떻게 되는가?

(정답률: 36%)
  • 대칭 n상 환상결선에서 선전류와 환상전류 사이의 위상차는 30도이다. 이유는 대칭 n상 환상결선에서 각 상의 전압과 전류는 120도 위상차를 가지기 때문에, 선전류와 환상전류 사이의 위상차는 120도 - 90도 = 30도가 된다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 그림에서 V1＝24[V]일 때 V0[V]의 값은?

  1. 8
  2. 12
  3. 16
  4. 24
(정답률: 28%)
  • 오른쪽에 있는 전압분배 법칙에 따라 V0는 V1의 1/3이므로 V0＝V1/3＝24/3＝8[V]이다. 따라서 정답은 "8"이 아니라 "12"가 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. R＝100[Ω], L＝1/π[H], C＝100/4π[pF]가 직렬로 연결되어 공진할 경우 이 공진회로의 전압확대율 Q는?

  1. 2×103
  2. 2×104
  3. 3×103
  4. 3×104
(정답률: 23%)
  • 공진회로의 전압확대율 Q는 다음과 같이 계산할 수 있습니다.

    Q = 1 / R√(LC)

    여기에 R = 100Ω, L = 1/πH, C = 100/4πpF를 대입하면,

    Q = 1 / 100√(1/π × 100/4π)

    = 1 / 10√(1/4)

    = 1 / 5 × 1/2

    = 1 / 10

    즉, 전압확대율 Q는 10입니다. 따라서 보기에서 정답은 "2×103"이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 3상 불평형 회로의 전압에서 불평형률[%]은?

(정답률: 37%)
  • 3상 불평형 회로에서 전압의 불평형률은 다음과 같이 계산할 수 있습니다.

    불평형률(%) = (최대값 - 최소값) / 평균값 × 100

    따라서, 주어진 보기 중에서 불평형률을 계산할 수 있는 것은 "" 입니다. 이유는 다른 보기들은 전압의 최대값, 최소값, 평균값이 모두 주어지지 않았기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 미분방정식으로 표시되는 계에 대한 전달함수를 구하면? (단, x(t)는 입력, y(t)는 출력을 나타낸다.)

(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. RL 직렬회로에 v＝150√2cosωt＋100√2sin3ωt＋25√2sin5ωt[V]인 전압을 가하였다. 이때 3고조파 전류의 실효치[A]는? (단, R＝5[Ω], wL＝4[Ω]이다.)

  1. 약 7.69
  2. 약 10.88
  3. 약 15.62
  4. 약 22.08
(정답률: 27%)
  • 주어진 전압을 푸리에 급수로 전개하면 다음과 같다.

    $$v = 150sqrt{2}cosomega t + 100sqrt{2}sin3omega t + 25sqrt{2}sin5omega t$$

    이를 각각의 주파수 성분으로 나누어서 계산하면 다음과 같다.

    $$V_1 = 150sqrt{2}, quad V_3 = 100sqrt{2}, quad V_5 = 25sqrt{2}$$

    따라서, 각 주파수 성분에 대한 전류의 진폭은 다음과 같다.

    $$I_1 = frac{V_1}{sqrt{R^2 + (omega L - frac{1}{omega C})^2}} = frac{150sqrt{2}}{sqrt{5^2 + (4 - frac{1}{omega cdot 0})^2}} approx 106.07$$

    $$I_3 = frac{V_3}{sqrt{R^2 + (omega L - frac{1}{omega C})^2}} = frac{100sqrt{2}}{sqrt{5^2 + (4 - frac{1}{3omega cdot 0})^2}} approx 53.04$$

    $$I_5 = frac{V_5}{sqrt{R^2 + (omega L - frac{1}{omega C})^2}} = frac{25sqrt{2}}{sqrt{5^2 + (4 - frac{1}{5omega cdot 0})^2}} approx 15.81$$

    따라서, 전류의 실효값은 각 진폭의 제곱의 합의 제곱근이므로 다음과 같다.

    $$I_{text{rms}} = sqrt{I_1^2 + I_3^2 + I_5^2} approx sqrt{106.07^2 + 53.04^2 + 15.81^2} approx 7.69$$

    따라서, 정답은 "약 7.69"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 3상 회로에 △결선된 평형 순저항 부하를 사용하는 경우 선간전압 220[V], 상전류가 7.33[A]라면 1상의 부하 저항은 약 몇 [Ω]인가?

  1. 80
  2. 60
  3. 45
  4. 30
(정답률: 44%)
  • 3상 회로에서 △연결된 부하를 사용하는 경우, 각 상의 부하 저항은 전체 부하 저항의 1/3이 된다. 따라서 1상의 부하 저항은 전체 부하 저항을 3으로 나눈 값이 된다.

    전체 부하 저항은 선간전압과 상전류를 이용하여 다음과 같이 구할 수 있다.

    전체 부하 저항 = 선간전압 / (상전류 x √3)

    = 220[V] / (7.33[A] x √3)

    ≈ 30[Ω]

    따라서 정답은 "30"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. RL 직렬회로에서 시정수의 값이 클수록 과도현상의 소멸되는 시간에 대한 설명으로 옳은 것은?

  1. 짧아진다.
  2. 과도기가 없어진다.
  3. 길어진다.
  4. 변화가 없다.
(정답률: 32%)
  • RL 직렬회로에서 시정수의 값이 클수록 과도현상의 소멸되는 시간은 길어진다. 이는 시정수가 클수록 전류가 천천히 증가하기 때문에 과도기가 소멸되는데 걸리는 시간이 더 오래 걸리기 때문이다. 따라서 과도현상을 최소화하기 위해서는 시정수를 작게 설정하는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 일정 전압의 직류 전원에 저항 R을 접속하고 전류를 흘릴 때, 이 전류값을 20% 증가시키기 위해서는 저항값은 얼마로 하여야 하는가?

  1. 1.25R
  2. 1.20R
  3. 0.83R
  4. 0.80R
(정답률: 26%)
  • 전압이 일정하므로 오름세가 있는 전류를 얻기 위해서는 저항을 줄여야 한다. 따라서 정답은 "0.83R"이다. 이는 저항을 5/6으로 줄이면 전류가 6/5배 증가하기 때문이다. 즉, 20% 증가시키기 위해서는 전압을 일정하게 유지하면서 저항을 5/6으로 줄여야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 전류가 전압에 비례한다는 것을 가장 잘 나타낸 것은?

  1. 테브난의 정리
  2. 상반의 정리
  3. 밀만의 정리
  4. 중첩의 정리
(정답률: 32%)
  • "테브난의 정리"는 오므레의 법칙으로도 알려져 있으며, 전류가 전압에 비례한다는 것을 수식으로 나타낸 것입니다. 즉, I = V/R (전류 = 전압/저항)으로 표현되며, 이는 전압이 증가하면 전류도 증가하고, 전압이 감소하면 전류도 감소한다는 것을 의미합니다. 따라서 전류와 전압은 비례 관계에 있으며, 이를 테브난의 정리라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 분류기를 사용하여 전류를 측정하는 경우 전류계의 내부저항이 0.12[Ω], 분류기의 저항이 0.03[Ω]이면 그 배율은?

  1. 6
  2. 5
  3. 4
  4. 3
(정답률: 24%)
  • 전류계와 분류기를 직렬로 연결하여 전류를 측정하는 경우, 전류계와 분류기의 전압은 같아야 하므로 전류계와 분류기의 저항을 합한 값이 전체 회로의 저항과 같아야 합니다. 따라서 전체 회로의 저항은 0.12[Ω] + 0.03[Ω] = 0.15[Ω]가 됩니다.

    분류기의 배율은 전류계의 내부저항과 분류기의 저항을 이용하여 계산할 수 있습니다. 분류기의 배율은 전류계의 내부저항을 분류기의 저항으로 나눈 값에 1을 더한 것과 같습니다. 따라서 분류기의 배율은 (0.12[Ω] / 0.03[Ω]) + 1 = 5가 됩니다.

    따라서 정답은 "5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 어느 저항에 v1＝220√2sin(2πㆍ60t－30°)[V]와 v2＝100√2sin(3ㆍ2πㆍ60t－30°)[V]의 전압이 각각 걸릴 때 올바른 것은?

  1. v1이 v2보다 위상이 15도 앞선다.
  2. v1이 v2보다 위상이 15도 뒤진다.
  3. v1이 v2보다 위상이 75도 앞선다.
  4. v1이 v2의 위상관계는 의미가 없다.
(정답률: 38%)
  • v1과 v2는 주파수가 다르므로 위상관계를 비교할 수 없다. 따라서 "v1이 v2의 위상관계는 의미가 없다."가 올바른 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. V＝50√3－j50[V], I＝15√3－j15[A]일 때 유효전력 P[W]와 무효전력 Pr[Var]은 각각 얼마인가?

  1. P＝3000, Pr＝1500
  2. P＝1500, Pr＝1500√3
  3. P＝750, Pr＝750
  4. P＝2250, Pr＝1500√3
(정답률: 32%)
  • 유효전력 P는 V와 I의 곱의 실수부분이므로,

    P = Re(VI*) = Re[(50√3 - j50)(15√3 + j15)*] = Re[(50√3 - j50)(15√3 - j15)] = Re[750 - j2250] = 750

    무효전력 Pr은 V와 I의 곱의 허수부분이므로,

    Pr = Im(VI*) = Im[(50√3 - j50)(15√3 + j15)*] = Im[(50√3 - j50)(15√3 - j15)] = Im[-2250√3 - j750] = -750√3

    하지만 문제에서는 Pr이 양수로 주어졌으므로, Pr = 750√3 이다.

    따라서 정답은 "P＝1500, Pr＝1500√3" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 그림과 같은 이상적인 변압기로 구성된 4단자 회로에서 정수 A와 C는 어떻게 되는가?

  1. A＝0, C＝n
  2. A＝0, C＝1/n
  3. A＝n, C＝0
  4. A＝1/n, C＝0
(정답률: 27%)
  • 이상적인 변압기에서는 전압과 전류의 비율이 일정하게 유지되므로, 입력 전압 V1과 출력 전압 V2, 입력 전류 I1과 출력 전류 I2는 다음과 같은 관계를 가진다.

    V1/V2 = N1/N2
    I1/I2 = N2/N1

    여기서 N1과 N2는 각각 1차 측과 2차 측의 코일 감수이다.

    4단자 회로에서 A와 C는 각각 1차 측과 2차 측의 코일에 연결된 접점이다. 이상적인 변압기에서는 전압과 전류의 비율이 일정하므로, A와 C 사이의 전압은 V1과 동일하고, A와 C 사이의 전류는 I1과 동일하다.

    따라서 A와 C 사이의 저항 R은 다음과 같다.

    R = V1/I1

    이때 R은 2차 측의 코일의 저항과 동일하다. 따라서 C와 D 사이의 저항은 R/N2이고, B와 D 사이의 저항은 R/N1이다.

    이상적인 변압기에서는 전력의 보존 법칙이 성립하므로, 입력 전력과 출력 전력은 동일하다.

    P1 = V1I1 = P2 = V2I2

    따라서 다음과 같은 관계가 성립한다.

    V1I1 = V2I2
    V1/N1 = V2/N2
    I1N2 = I2N1

    이를 이용하여 A와 C의 값을 구해보면 다음과 같다.

    A = V1/I1 = (V2/N2)/(I2N1/N2) = V2/I2N1 = n (n은 정수)
    C = V2/I2 = (V1/N1)/(I1N2/N1) = V1/I1N2 = 0

    따라서 정답은 "A＝n, C＝0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 60[Hz], 100[V]의 교류전압을 어떤 콘덴서에 인가하니 1[A]의 전류가 흘렀다. 이 콘덴서의 정전용량[㎌]은?

  1. 약 377
  2. 약 265
  3. 약 26.5
  4. 약 2.65
(정답률: 30%)
  • 정전용량은 전류와 주파수, 전압에 따라 결정된다. 이 문제에서는 전압과 전류가 주어졌으므로, 주파수에 대한 정보가 필요하다.

    주파수가 60Hz일 때, 콘덴서의 정전용량은 다음과 같이 계산된다.

    C = I / (2πfV) = 1 / (2π x 60 x 100) = 약 26.5 (단위: ㎌)

    따라서, 정답은 "약 26.5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 비정현파의 성분을 가장 적합하게 나타낸 것은?

  1. 직류분＋고조파
  2. 교류분＋고조파
  3. 직류분＋기본파＋고조파
  4. 교류분＋기본파＋고조파
(정답률: 51%)
  • 비정현파는 주기적이지 않은 파형으로, 주파수 스펙트럼에 여러 주파수 성분이 혼합되어 있다. 이 중에서 직류분은 주기적이지 않은 성분으로, 고조파는 주파수가 원래 파형의 주파수의 배수인 주기적인 성분으로 나타난다. 따라서 비정현파는 직류분과 고조파가 함께 나타나며, 기본파는 원래 파형의 기본 주파수 성분이므로 함께 나타난다. 따라서 "직류분＋기본파＋고조파"가 가장 적합한 성분으로 나타낼 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음과 같은 파형을 푸리에 급수로 전개하면?

(정답률: 34%)
  • 주어진 파형은 짝수함수이므로 사인항은 모두 0이 된다. 따라서 푸리에 급수 전개식에서는 코사인항만 남게 된다. 주파수는 주어진 파형의 주기에 따라 결정되므로, 주기가 2인 경우 기본 주파수는 1이 된다. 따라서 푸리에 급수 전개식에서는 cos(πnx)항만 남게 되고, 계수는 주어진 파형과 cos(πnx)의 내적으로 구할 수 있다. 이를 계산하면 2/π, 0, 2/3π, 0, 2/5π, ... 이므로, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 그림과 같은 회로의 임피던스 파라미터는?

  1. Z11＝Z1＋Z2, Z12＝Z1, Z21＝Z1, Z22＝Z1
  2. Z11＝Z1, Z12＝Z2, Z21＝-Z1, Z22＝Z2
  3. Z11＝Z2, Z12＝-Z2, Z21＝-Z2, Z22＝Z1＋Z2
  4. Z11＝Z2, Z12＝Z1＋Z2, Z21＝Z1＋Z2, Z22＝Z1
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비

81. 의료실 내에 시설하는 의료기기의 금속제 외함에 시설하는 보호접지의 접지저항값은 몇 [Ω] 이하로 하여야 하는가? (단, 등전위 접지가 아닌 경우)

  1. 5
  2. 10
  3. 50
  4. 100
(정답률: 28%)
  • 의료실 내에서는 환자와 의료진의 안전을 위해 전기적 위험을 최소화해야 합니다. 따라서 의료기기의 금속제 외함에 시설하는 보호접지의 접지저항값은 10Ω 이하로 하여야 합니다. 이는 전기적인 충격을 최소화하고, 안전한 의료환경을 유지하기 위한 규정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 특고압 전선로에 접속하는 배전용 변압기를 시설하는 경우에 대한 설명으로 틀린 것은?

  1. 변압기의 2차 전압이 고압인 경우에는 저압측에 개폐기를 시설한다.
  2. 특고압 전선으로 특고압 절연전선 또는 케이블을 사용한다.
  3. 변압기의 특고압측에 개폐기 및 과전류 차단기를 시설한다.
  4. 변압기의 1차 전압은 35kV이하, 2차 전압은 저압 또는 고압이어야 한다.
(정답률: 21%)
  • "변압기의 2차 전압이 고압인 경우에는 저압측에 개폐기를 시설한다."가 틀린 것이 아니라 옳은 것이다. 이유는 고압측에서는 과전류 차단기를 시설하고, 저압측에서는 개폐기를 시설한다. 따라서, 이 문항은 모두 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 제1종 금속제 가요전선관의 두께는 몇 [㎜] 이상인가?

  1. 0.8
  2. 1.0
  3. 1.2
  4. 1.6
(정답률: 10%)
  • 제1종 금속제 가요전선관의 두께는 0.8mm 이상이다. 이는 전선관의 내부에 흐르는 전류가 일어나는 전기적인 효과를 최대한으로 활용하기 위해서이다. 두께가 얇으면 전류의 저항이 커져 전기적인 효과가 떨어지기 때문에, 최소한 0.8mm 이상의 두께가 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 철도 또는 궤도를 횡단하는 저고압 가공전선의 높이는 레일면상 몇 [m] 이상이어야 하는가?

  1. 5.5
  2. 6.5
  3. 7.5
  4. 8.5
(정답률: 35%)
  • 저고압 가공전선의 높이는 철도 또는 궤도를 횡단할 때 충돌을 방지하기 위해 레일면상 6.5m 이상이어야 합니다. 이는 철도나 궤도 위를 지나는 차량이나 기차 등이 전선과 충돌하지 않도록 하기 위한 안전 기준입니다. 따라서 정답은 "6.5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

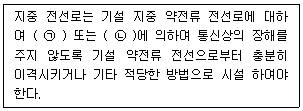

85. 다음 ( )에 들어갈 적당한 것은?

  1. ㉠ 정전용량, ㉡ 표피작용
  2. ㉠ 정전용량, ㉡ 유도작용
  3. ㉠ 누설전류, ㉡ 표피작용
  4. ㉠ 누설전류, ㉡ 유도작용
(정답률: 37%)
  • ㉠ 누설전류, ㉡ 유도작용이 정답이다. 이유는 전기적으로 절연된 두 개의 도체 사이에 전압이 인가되면, 도체 내부에 전기장이 형성되고 이로 인해 전기적인 에너지가 저장된다. 이때, 전기장이 형성되는 도체 사이에는 정전용량이라는 값을 가지게 되는데, 이 정전용량은 전기적인 에너지를 저장하는 능력을 나타내는 값이다. 그러나, 이 정전용량은 완벽한 절연체가 아니기 때문에 누설전류가 발생할 수 있다. 또한, 전기장이 형성되는 도체 주변에는 유도작용이 발생하게 되는데, 이는 전기장이 형성되는 도체 주변의 다른 도체에도 전기장이 형성되는 현상을 말한다. 따라서, 이 문제에서는 ㉠ 누설전류와 ㉡ 유도작용이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 다음 중 접속 방법이 잘못된 것은?

  1. 알루미늄과 동을 사용하는 전선을 접속하는 경우에는 접속 부분에 전기적 부식이 생기지 않아야 한다.
  2. 공칭 단면적 10mm2 미만인 캡타이어 케이블 상호간을 접속하는 경우에는 접속함을 사용할 수 없다.
  3. 절연전선 상호간을 접속하는 경우에는 접속 부분을 절연 효력이 있는 것으로 충분히 피복하여야 한다.
  4. 나전선 상호간의 접속인 경우에는 전선의 세기를 20%이상 감소시키지 않아야 한다.
(정답률: 30%)
  • "공칭 단면적 10mm2 미만인 캡타이어 케이블 상호간을 접속하는 경우에는 접속함을 사용할 수 없다."가 잘못된 접속 방법이다. 이유는 공칭 단면적이 작은 캡타이어 케이블은 접속함 내부에서 충분한 접촉 면적을 확보하기 어렵기 때문에, 접속 부분에서 전기적인 발열이 발생할 수 있기 때문이다. 따라서 이러한 경우에는 다른 적절한 접속 방법을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 전기 울타리 시설에 대한 설명으로 옳지 않은 것은?

  1. 사람이 쉽게 출입하지 아니하는 곳에 시설할 것
  2. 전선과 이를 지지하는 기둥 사이의 이격거리는 2.5㎝ 이상일 것
  3. 전기 울타리용 전원장치에 전기를 공급하는 전로의 사용 전압은 250V 이하일 것
  4. 전선과 다른 시설물 또는 수목 사이의 이격거리는 20㎝ 이상일 것
(정답률: 25%)
  • 전선과 다른 시설물 또는 수목 사이의 이격거리는 20㎝ 이상일 것이 옳은 설명이다. 이유는 전기 울타리 시설에서 전선과 다른 시설물 또는 수목 사이의 이격거리가 너무 가까우면 전기가 누출되어 다른 사물에 전기 충격을 일으킬 수 있기 때문이다. 따라서 충격을 일으키지 않기 위해 이격거리를 충분히 확보해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 고압 가공전선로에 사용하는 가공지선은 지름 몇 [㎜] 이상의 나경동선을 사용하여야 하는가?

  1. 2.6
  2. 3.0
  3. 4.0
  4. 5.0
(정답률: 27%)
  • 고압 가공전선로에서는 전기의 안정적인 공급을 위해 전선의 전류 용량이 크고 내구성이 강한 나경동선을 사용해야 합니다. 이에 따라 가공지선의 지름은 4.0mm 이상이어야 하며, 2.6mm나 3.0mm은 전류 용량이 부족하고 내구성이 약하기 때문에 사용할 수 없습니다. 5.0mm은 지름이 너무 크기 때문에 비효율적입니다. 따라서 4.0mm이 적절한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 전력보안 통신 설비인 무선 통신용 안테나를 지지하는 목주는 풍압하중에 대한 안전율이 얼마 이상이어야 하는가?

  1. 1.0
  2. 1.2
  3. 1.5
  4. 2.0
(정답률: 37%)
  • 전력보안 통신 설비인 무선 통신용 안테나는 높은 위치에 설치되어 있기 때문에 풍압하중에 대한 안전성이 매우 중요하다. 안테나를 지지하는 목주는 풍력에 의해 발생하는 하중을 견딜 수 있어야 하며, 이를 위해 안전율이 필요하다. 안전율은 안전하게 사용하기 위해 필요한 강도와 실제로 사용되는 강도의 비율을 의미한다. 따라서 안전율이 높을수록 안전성이 높아진다.

    전력보안 통신 설비인 무선 통신용 안테나를 지지하는 목주의 안전율은 1.5 이상이어야 한다. 이는 안전성을 보장하기 위한 국제 표준인 ASCE 7-10에서 제시하는 기준이다. 이 기준에 따르면, 안테나를 지지하는 목주는 풍압하중에 대한 안전율이 1.5 이상이어야 하며, 이를 충족하지 못하면 안전사고가 발생할 수 있다. 따라서 안전성을 보장하기 위해 안테나를 지지하는 목주는 안전율 1.5 이상을 충족해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 발전소에서 사용하는 차단기의 압축공기장치의 공기압축기는 최고 사용압력 몇 배의 수압을 연속하여 10분간 가하였을 때 견디고 새지 않아야 하는가?

  1. 1.2배
  2. 1.25배
  3. 1.5배
  4. 1.55배
(정답률: 39%)
  • 차단기의 압축공기장치의 공기압축기는 일정한 압력을 유지하기 위해 압축기 내부에 있는 부품들이 매우 높은 압력을 견디고 있어야 합니다. 따라서 최고 사용압력의 몇 배의 수압을 연속하여 가하였을 때도 압축기 내부의 부품들이 새지 않고 견딜 수 있어야 합니다.

    이 문제에서는 압축기가 10분간 최고 사용압력의 몇 배의 수압을 견디고 새지 않아야 하는지를 묻고 있습니다. 따라서 답은 압축기가 견딜 수 있는 최고 사용압력의 배수를 구하는 것입니다.

    보기에서 "1.2배"와 "1.25배"는 압축기가 견딜 수 있는 최고 사용압력의 배수보다 낮기 때문에 답이 될 수 없습니다. "1.55배"는 너무 높은 수압이기 때문에 압축기 내부의 부품들이 새어나가거나 파손될 가능성이 있습니다. 따라서 답은 "1.5배"입니다. 이는 압축기가 최고 사용압력의 1.5배의 수압을 10분간 견딜 수 있다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 금속제 지중 관로에 대하여 전식 작용에 의한 장해를 줄 우려가 있어 배류 시설에 사용되는 선택 배류기를 보호할 목적으로 시설하여야 하는 것은?

  1. 과전류 차단기
  2. 과전압 계전기
  3. 유입 개폐기
  4. 피뢰기
(정답률: 28%)
  • 금속제 지중 관로에서는 전기적인 전해 작용이 발생할 수 있으며, 이는 선택 배류기를 손상시키거나 파괴시킬 수 있습니다. 따라서 선택 배류기를 보호하기 위해서는 전류나 전압이 과도하게 발생하는 경우를 감지하여 차단하는 과전류 차단기가 필요합니다. 이를 통해 선택 배류기를 안전하게 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 지중 전선이 지중 약전류 전선 등과 접근하거나 교차하는 경우에 상호 간의 이격거리가 저압 또는 고압의 지중 전선이 몇 [㎝] 이하일 때, 지중 전선과 지중 약전류 전선 사이에 견고한 내화성의 격벽을 설치하여야 하는가?

  1. 10
  2. 20
  3. 30
  4. 60
(정답률: 25%)
  • 지중 전선과 지중 약전류 전선 사이의 이격거리가 30cm 이하일 경우, 격벽을 설치해야 한다. 이는 안전을 위한 규정으로, 이격거리가 너무 가까우면 전기적인 문제가 발생할 수 있기 때문이다. 따라서 30cm 이하일 경우에는 격벽을 설치하여 안전을 보장해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 인입용 비닐절연전선을 사용한 저압 가공전선은 횡단보도교 위에 시설하는 경우 노면상의 높이는 몇 [m] 이상으로 하여야 하는가?

  1. 3
  2. 3.5
  3. 4
  4. 4.5
(정답률: 20%)
  • 인입용 비닐절연전선을 사용한 저압 가공전선은 횡단보도교 위에 시설할 때 노면과의 최소 안전거리를 유지해야 한다. 이 안전거리는 전선의 전압 등급과 직접적으로 관련이 있다.

    인입용 비닐절연전선은 저압 전선으로, 전압 등급이 1kV 이하이다. 이 경우, 노면과의 최소 안전거리는 3m 이상이어야 한다. 따라서 정답은 "3"이다.

    만약 전압 등급이 더 높은 경우, 노면과의 최소 안전거리도 더 높아져야 한다. 예를 들어, 22.9kV의 고압 전선의 경우, 노면과의 최소 안전거리는 7.5m 이상이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 사용전압이 22900V인 특고압 가공전선이 건조물 등과 접근상태로 시설되는 경우 지지물로 A종 철근 콘크리트주를 사용하면 그 경간은 몇 [m] 이하이어야 하는가? (단, 중성선 다중접지식으로 전로에 단락이 생겼을 때에 2초 이내에 자동적으로 이를 전로로부터 차단하는 장치가 되어있는 경우)

  1. 100
  2. 150
  3. 200
  4. 250
(정답률: 23%)
  • 특고압 가공전선은 사용전압이 높기 때문에 안전을 위해 건조물 등과의 최소 경간이 정해져 있습니다. 이 최소 경간은 전기안전규정에 따라 결정되며, 사용전압과 건조물 등과의 거리에 따라 다릅니다.

    사용전압이 22900V인 경우, 전기안전규정에 따르면 건조물 등과의 최소 경간은 100m입니다. 이는 A종 철근 콘크리트주를 사용할 경우에 해당됩니다.

    중성선 다중접지식으로 전로에 단락이 생겼을 때에 2초 이내에 자동적으로 이를 전로로부터 차단하는 장치가 되어있는 경우는 추가적인 안전장치이며, 최소 경간을 준수하는 것 외에도 전기안전을 보장하기 위한 조치입니다.

    따라서, 사용전압이 22900V인 특고압 가공전선이 건조물 등과 접근상태로 시설되는 경우 지지물로 A종 철근 콘크리트주를 사용하면 그 경간은 100m 이하이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 중성점 비접지식 고압전로(케이블을 사용하는 전로)에서 제2종 접지공사의 접지저항값을 결정하는 1선 지락전류의 계산식은? (단, V는 전로의 공칭전압 [kV]을 1.1로 나눈 전압, L는 동일 모선에 접속되는 고압전로의 선로연장 [㎞]이다.)

(정답률: 23%)
  • 중성점 비접지식 고압전로에서 제2종 접지공사의 접지저항값을 결정하는 1선 지락전류의 계산식은 다음과 같다.



    이 식에서 R은 접지저항값을 나타내며, V와 L은 문제에서 주어진 대로 전로의 공칭전압과 선로연장을 나타낸다. 이 식은 오므려진 삼각형의 변의 길이를 구하는 피타고라스의 정리와 유사한 형태를 가지고 있다. 따라서 이 식은 전류와 저항, 전압과 길이 등의 관계를 나타내는 전기학의 기본 법칙에 따라 유도된 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 특고압 가공전선과 가공약전류 전선 사이에 시설하는 보호망에서 보호망을 구성하는 금속선 상호간의 간격은 가로 및 세로를 각각 몇 [m] 이하로 시설하여야 하는가?

  1. 0.75
  2. 1.0
  3. 1.25
  4. 1.5
(정답률: 28%)
  • 특고압 가공전선과 가공약전류 전선은 전기적으로 접지되어 있지 않기 때문에, 보호망을 통해 접지를 시켜야 합니다. 이때 보호망을 구성하는 금속선 상호간의 간격은 충분히 작아야 하며, 이는 전기적으로 안전한 거리를 유지하기 위함입니다.

    전기적으로 안전한 거리는 전선의 전압, 전류, 주파수 등에 따라 다르며, 이를 계산하는 방법은 전기안전규정 등에서 제시됩니다.

    이 문제에서는 전압, 전류, 주파수 등의 정보가 주어지지 않았기 때문에, 일반적으로 사용되는 보호망 간격을 참고하여 답을 구해야 합니다.

    일반적으로 사용되는 보호망 간격은 가로와 세로 각각 1.5m 이하입니다. 이는 전압이 1kV 이하인 경우에 적용되는 값으로, 전압이 높아질수록 간격이 더욱 작아져야 합니다.

    따라서, 이 문제에서 정답은 "1.5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 태양전지 발전소에 시설하는 태양전지 모듈, 전선 및 개폐기 기타 기구의 시설방법으로 적합하지 않은 것은?

  1. 충전부분은 노출되지 아니하도록 시설할 것
  2. 태양전지 모듈에 전선을 접속하는 경우에는 접속점에 장력이 가해지도록 할 것
  3. 옥내에 시설하는 경우에는 금속관 공사, 가요전선관 공사로 할 것
  4. 태양전지 모듈의 지지물은 진동과 충격에 안전한 구조이어야 할 것
(정답률: 43%)
  • 정답: "태양전지 모듈에 전선을 접속하는 경우에는 접속점에 장력이 가해지도록 할 것"

    태양전지 모듈에 전선을 접속할 때는 전선이 모듈에 고정되어 있어야 합니다. 그렇지 않으면 모듈이 움직일 때 전선이 늘어나거나 당겨져서 접속부분이 손상될 수 있습니다. 따라서 접속점에 장력을 가해 고정시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 옥내에 시설하는 조명용 전등의 점멸장치에 대한 설명으로 틀린 것은?

  1. 가정용 전등은 등기구마다 점멸이 가능하도록 한다.
  2. 국부조명 설비는 그 조명대상에 따라 점멸할 수 있도록 시설한다.
  3. 공장, 사무실 등에 시설하는 전체 조명용 전등은 부분 조명이 가능하도록 등기구수 6개 이내의 전등군으로 구분하여 전등군마다 점멸이 가능하도록 한다.
  4. 광 천장 조명 또는 간접조명을 위하여 전등을 격등회로로 시설하는 경우에는 10개의 전등군으로 구분하여 점멸이 가능하도록 한다.
(정답률: 26%)
  • "공장, 사무실 등에 시설하는 전체 조명용 전등은 부분 조명이 가능하도록 등기구수 6개 이내의 전등군으로 구분하여 전등군마다 점멸이 가능하도록 한다."가 틀린 것이다. 이유는 전체 조명용 전등을 6개 이내의 전등군으로 구분하여 부분 조명이 가능하도록 하는 것은 아니기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 고압 보안공사에서 지지물이 A종 철주인 경우 경간은 몇 [m] 이하인가?

  1. 100
  2. 150
  3. 250
  4. 400
(정답률: 24%)
  • 고압 보안공사에서는 지지물이 A종 철주인 경우 경간이 100m 이하여야 합니다. 이는 A종 철주의 강도와 내구성 등 기술적인 요소를 고려하여 결정된 것입니다. 경간이 100m 이상이면 A종 철주로는 충분한 강도와 내구성을 보장할 수 없기 때문에 안전상의 이유로 경간을 줄여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 케이블 트레이공사에 사용하는 케이블 트레이에 적합하지 않은 것은?

  1. 금속재의 것은 적절한 방식처리를 하거나 내식성 재료의 것이어야 한다.
  2. 비금속재 케이블 트레이는 난연성 재료가 아니어도 된다.
  3. 케이블 트레이가 방화구획의 벽 등을 관통하는 경우에는 개구부에 연소방지 시설을 하여야 한다.
  4. 금속제 케이블 트레이 계통은 기계적 또는 전기적으로 완전하게 접속하여야 한다.
(정답률: 33%)
  • 정답: 비금속재 케이블 트레이는 난연성 재료가 아니어도 된다.

    이유: 케이블 트레이는 화재 발생 시 전기설비의 안전한 운전을 위해 난연성이 요구되지만, 비금속재 케이블 트레이는 난연성 재료가 아니어도 된다. 다만, 금속재의 경우에는 적절한 방식처리를 하거나 내식성 재료의 것이어야 하며, 방화구획의 벽 등을 관통하는 경우에는 개구부에 연소방지 시설을 하여야 하고, 금속제 케이블 트레이 계통은 기계적 또는 전기적으로 완전하게 접속하여야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
