전기공사산업기사 필기 기출문제복원 (2013-06-02)

전기공사산업기사
(2013-06-02 기출문제)

목록

1과목: 전기응용

1. 전동기 운전시 발생하는 진동 중 전자력의 불평형 원인에 의한 것은?

  1. 회전자의 정적 및 동적 불균형
  2. 베어링의 불균형
  3. 상대기계와의 연결 불량 및 설치 불량
  4. 회전시 공극의 변동
(정답률: 63%)
  • 전동기의 회전자는 자기장을 생성하면서 회전하게 되는데, 이때 회전시 공극의 변동이 발생할 수 있습니다. 공극은 회전자와 정자 사이의 간격으로, 이 간격이 일정하지 않으면 회전자와 정자 사이의 자기장이 불균형하게 생성되어 전자력의 불평형을 유발합니다. 따라서 전동기 운전시 발생하는 진동 중 전자력의 불평형 원인은 "회전시 공극의 변동"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 고융점 재료 및 금속박 재료의 용접을 쉽게 할 수 있는 가열방식은?

  1. 저항 가열
  2. 아크 가열
  3. 유도 가열
  4. 전자빔 가열
(정답률: 56%)
  • 전자빔 가열은 고속 전자를 이용하여 재료를 가열하는 방식으로, 고융점 재료나 금속박재료와 같은 고온에서 용접이 필요한 재료를 쉽게 용접할 수 있습니다. 전자빔은 고속으로 이동하면서 재료 내부까지 깊이 침투하여 가열하므로, 용접 부위가 깊거나 복잡한 형태일 때도 용이합니다. 또한, 전자빔 가열은 용접 부위에 직접 가열을 가해주므로, 주변 영향을 최소화하고 정확한 온도 조절이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 전기차량의 집전장치가 아닌 것은?

  1. 트롤리 봉
  2. 복진지
  3. 뷔겔
  4. 팬터그래프
(정답률: 60%)
  • 복진지는 전기차량의 집전장치가 아니라, 전기 발전소에서 전기를 생산할 때 사용되는 장치이기 때문입니다. 다른 보기들은 전기차량과 관련된 부품이나 장치들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림과 같은 점광원으로부터 원뿔의 밑면까지의 거리가 4m이고, 밑면의 반경이 3m인 원형면의 평균 조도가 100[lx]라면 이 점광원의 평균 광도[cd]는??

  1. 225
  2. 250
  3. 2250
  4. 2500
(정답률: 58%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 연축전지(납축전지)의 방전이 끝나면 그 양극(+극)은 어느 물질로 되는가?

  1. Pb
  2. Pb0
  3. Pb02
  4. PbSO4
(정답률: 80%)
  • 연축전지(납축전지)의 양극(+극)은 PbO2로 되어 있습니다. 이 양극에서 전자가 흐르면서 화학반응이 일어나면서 PbSO4로 변화합니다. PbSO4은 물에 용해되지 않는 물질로서, 환경오염의 원인이 될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 진공도가 10-4 ~ 10-5[mmHg] 정도의 진공 중에서 가열된 텅스텐 합금의 음극으로부터 튀어나온 전자를 직류고전압으로 가속해서 피용접물에 집중하여 용접하는 방법은?

  1. 전자빔 용접
  2. 플라즈마 용접
  3. 레이저 용접
  4. 초음파 용접
(정답률: 65%)
  • 진공 중에서 가열된 텅스텐 합금의 음극으로부터 튀어나온 전자를 직류고전압으로 가속하여 피용접물에 집중하는 방법은 전자빔 용접이다. 이는 전자빔이 집중되어 작은 면적에서 매우 높은 열에너지를 발생시켜 용접을 수행하기 때문이다. 이 방법은 고속 용접이 가능하며, 용접 부위의 온도를 정밀하게 조절할 수 있어 다양한 재료에 적용할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 설명 중 비열을 설명한 것은?

  1. 단위 시간에 흐른 열량이다.
  2. 기체나 액체의 운동, 열의 전달이다.
  3. 1[g]의 물체를 1℃ 상승시키는데 필요한 열량이다.
  4. 적외선이나 광 등의 복사에너지에 의해서 열이 전달되는 것이다.
(정답률: 78%)
  • 비열은 1[g]의 물체를 1℃ 상승시키는데 필요한 열량을 의미한다. 즉, 물체의 온도를 올리기 위해 필요한 열의 양을 나타내는 단위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 평등 전계 하에서 방전 개시전압은 기체의 압력과 전극간 거리와의 곱의 함수가 된다는 것은?

  1. 스토크의 법칙
  2. 스테판 볼츠만의 법칙
  3. 파센의 법칙
  4. 프랑크의 법칙
(정답률: 78%)
  • 파센의 법칙은 기체의 압력과 전극간 거리와의 곱의 함수로 방전 개시전압이 결정된다는 법칙이다. 이는 기체 분자들이 전극과 충돌하여 이온화되는데, 이 때 충돌이 일어나는 확률은 기체 분자의 압력과 전극과의 거리에 비례하기 때문이다. 따라서 압력이 높을수록 방전 개시전압이 낮아지고, 전극과의 거리가 가까울수록 방전 개시전압이 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 루소 선도가 그림과 같이 표시되는 광원의 하반구 광속F[lm]은 약 얼마인가?

  1. 371
  2. 471
  3. 571
  4. 671
(정답률: 57%)
  • 이 문제는 루소 선도가 그림과 같이 표시되는 광원의 하반구 광속을 구하는 문제입니다.

    먼저, 광속이란 단위 시간당 빛의 에너지량을 말합니다. 따라서 이 문제에서는 1초당 빛의 에너지량을 구하면 됩니다.

    그림에서 보면, 광원의 상반구는 1000lm, 하반구는 500lm로 표시되어 있습니다. 이는 광원의 총 광속이 1500lm임을 의미합니다.

    하지만, 이 광속은 전체 구에 대한 것이므로, 하반구에 대한 광속을 구하기 위해서는 2로 나누어야 합니다. 따라서 하반구의 광속은 1500lm / 2 = 750lm입니다.

    하지만, 이것도 아직 정답이 아닙니다. 그림에서 보면, 하반구의 중심에서 1m 떨어진 지점에서는 광속이 1/4로 줄어든다고 표시되어 있습니다. 따라서 이 지점에서의 광속은 750lm / 4 = 187.5lm입니다.

    마지막으로, 이 지점에서 2m 떨어진 지점에서의 광속을 구하기 위해서는 다시 2의 제곱을 곱해주어야 합니다. 따라서 187.5lm x 2^2 = 750lm입니다.

    따라서, 정답은 750입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 백열전구의 시험 항목에 해당되지 않는 것은?

  1. 구조 시험
  2. 투광 시험
  3. 초특성 시험
  4. 동정특성 시험
(정답률: 53%)
  • 백열전구는 빛을 내는 데 사용되는 전구로, 투광 시험은 백열전구가 방출하는 빛의 양과 방향성을 측정하는 시험이다. 따라서, 백열전구의 시험 항목에 해당되지 않는 것은 "투광 시험"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 포토 다이오드(Photo diode)에 관한 설명 중 틀린 것은?

  1. 온도 특성이 나쁘다.
  2. 빛에 대하여 민감하다.
  3. PN 접합에 역방향으로 바이어스를 가한다.
  4. PN 접합의 순방향 전류가 빛에 대하여 민감하다.
(정답률: 62%)
  • "온도 특성이 나쁘다."가 틀린 설명이다. 포토 다이오드는 온도에 따라 빛 감도가 변화하지만, 이는 모든 반도체 소자에서 발생하는 현상이며, 다른 광전자 소자들과 비교했을 때 온도 특성이 나쁘다고 할 정도로 심각한 문제는 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음의 소자 중 쌍방향성 사이리스터가 아닌 것은?

  1. DIAC
  2. TRIAC
  3. SSS
  4. SCR
(정답률: 67%)
  • 정답은 "SCR"입니다.

    쌍방향성 사이리스터(Bi-directional Silicon Controlled Rectifier, BSCR)는 양방향으로 전류를 제어할 수 있는 반도체 소자입니다.

    DIAC(Diode for Alternating Current)은 양방향으로 전류를 제어할 수 있는 다이오드로, TRIAC(Triode for Alternating Current)은 DIAC과 SCR을 결합한 쌍방향성 소자입니다.

    SSS(Silicon Surge Suppressor)는 고전압이나 고전류의 서지를 제거하는 역할을 하는 반도체 소자입니다.

    따라서, 쌍방향성 사이리스터가 아닌 것은 SCR입니다. SCR은 양방향으로 전류를 제어할 수 없는 단방향성 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 중 전기저항 용접이 아닌 것은?

  1. 점 용접
  2. 불꽃 용접
  3. 심 용접
  4. 원자 수소 용접
(정답률: 73%)
  • 원자 수소 용접은 전기를 사용하지 않는 용접 방법으로, 수소 기체를 이용하여 용접을 수행하는 방법입니다. 따라서 전기저항 용접이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 1.2[L]의 물을 15℃에서 75℃까지 10분간 가열시킬 때 전열기의 용량[W]은? (단, 효율은 70%이다.)

  1. 720
  2. 795
  3. 856
  4. 942
(정답률: 52%)
  • 전열기의 용량은 다음과 같이 계산할 수 있다.

    전열기의 용량 = (물의 열용량 × 물의 질량 × 온도 상승량) ÷ (가열 시간 × 효율)

    여기서 물의 열용량은 1g당 1℃ 온도 상승에 필요한 열량을 말하며, 1[L]의 물은 1000[g]이다. 따라서 물의 열용량은 4.18[J/g℃]이다.

    물의 질량은 1.2[L] × 1000[g/L] = 1200[g]이다.

    온도 상승량은 75℃ - 15℃ = 60℃이다.

    가열 시간은 10분이다.

    효율은 70%이다.

    따라서 전열기의 용량은 다음과 같이 계산할 수 있다.

    전열기의 용량 = (4.18[J/g℃] × 1200[g] × 60℃) ÷ (10[min] × 0.7) = 720[W]

    따라서 정답은 "720"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 황산 용액에 양극으로 구리 막대, 음극으로 은 막대를 두고 전기를 통하면 은 막대는 구리색이 나는 것을 무엇이라고 하는가?

  1. 전기 도금
  2. 이온화 현상
  3. 전기 분해
  4. 분극 작용
(정답률: 75%)
  • 정답은 "전기 도금"이다. 이는 황산 용액에 전기를 통해 전기 분해가 일어나면서 은 막대에 은 이온이 축적되어 은이 구리 막대에 도금되는 현상이다. 이 과정에서 은 막대는 양극으로, 구리 막대는 음극으로 작용하며, 이를 분극 작용이라고 한다. 이와 같은 전기 분해 과정에서 이온화 현상도 일어나지만, 이는 전기 도금과는 별개의 개념이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연속식 압연기용의 전동기에 대한 자동제어는?

  1. 정치제어
  2. 추종제어
  3. 프로그래밍제어
  4. 비율제어
(정답률: 46%)
  • 연속식 압연기는 고속으로 회전하는 롤러를 이용하여 금속재료를 압연하는 기계로, 전동기는 이 롤러를 구동하는 역할을 합니다. 이때 전동기의 속도와 토크는 압연하는 금속재료의 두께와 속도에 따라 변화해야 합니다. 이를 위해 정치제어 방식을 사용합니다. 정치제어는 전동기의 속도와 토크를 센서를 이용하여 측정하고, 이를 피드백하여 제어합니다. 따라서 압연하는 금속재료의 두께와 속도에 따라 전동기의 속도와 토크가 자동으로 조절되어 최적의 압연 조건을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 전구에 게터(getter)를 사용하는 목적은?

  1. 광속을 많게 한다.
  2. 전력을 적게 한다.
  3. 효율을 좋게 한다.
  4. 수명을 길게 한다.
(정답률: 72%)
  • 전구 내부에 있는 가스를 게터로 이동시켜 전구 내부의 압력을 낮추고, 이로 인해 전구 내부의 온도를 낮추어 수명을 길게 하기 위함이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 자동제어 분류에서 제어량에 의한 분류가 아닌 것은?

  1. 서보 기구
  2. 프로세스제어
  3. 자동조정
  4. 정치제어
(정답률: 57%)
  • 정치제어는 제어량에 의한 분류가 아니라 인간의 의사결정에 따라 시스템을 제어하는 것이기 때문에 자동제어 분류에서 제외된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 저압 나트륨 등의 특성에 관한 설명으로 틀린 것은?

  1. 증기압은 4 × 10-3[mmHg]이다.
  2. 광원의 광색이 단일색광이다.
  3. 요철 식별이 우수하고 연색성이 좋다.
  4. 간선도로, 터널 등의 도로조명에 주로 사용된다.
(정답률: 63%)
  • 요철 식별이 우수하고 연색성이 좋다는 설명이 틀린 것은 없다. 이는 저압 나트륨 등의 특성 중 하나로, 이러한 특성 때문에 주로 도로조명 등에 사용된다. 증기압은 낮고, 광색은 단일색광이며, 이러한 특성들이 도로조명에 적합하다는 것이 이유이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전기철도에서 전식을 방지하는 방법이 아닌 것은?

  1. 전차선 전압을 승압 한다.
  2. 변전소 간격을 단축 한다.
  3. 도상의 절연저항을 작게 한다.
  4. 귀선로의 저항을 적게 한다.
(정답률: 59%)
  • 도상의 절연저항을 작게 하면 전류가 도체를 통해 쉽게 흐를 수 있기 때문에 전기적으로 안전하지 않다. 따라서 전기철도에서는 도상의 절연저항을 높이는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 초호각(arcing horn)의 역할은?

  1. 풍압을 조정한다.
  2. 차단기의 단락강도를 높인다.
  3. 송전효율을 높인다.
  4. 애자의 파손을 방지한다.
(정답률: 50%)
  • 초호각은 전기차단기가 작동할 때 발생하는 고전압을 분산시켜서 애자에 가해지는 충격을 줄여서 애자의 파손을 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 단상 2선식 계통에서 단락점까지 전선 한 가닥의 임피던스가 6+j8[Ω](전원포함), 단락전의 단락점 전압이 3300[V]일 때 단상 전선로의 단락 용량은 약 몇 [kVA]인가? (단, 부하전류는 무시한다.)

  1. 455
  2. 500
  3. 545
  4. 600
(정답률: 29%)
  • 단락점까지 전선 한 가닥의 임피던스가 6+j8[Ω]이므로, 전압 1[V]에 대한 전류는 I = V/Z = 1/(6+j8) = 0.1-j0.133 [A]가 된다. 따라서, 단락전의 단락점 전압이 3300[V]일 때 전류는 I = 3300 × (0.1-j0.133) = 330-j439.8 [A]가 된다.

    단락 용량은 전압과 전류의 곱으로 구할 수 있다. 따라서, 단락 용량은 S = 3300 × 330 = 1089000 [VA] = 1089 [kVA]가 된다. 하지만, 이는 전원 포함한 값이므로, 전원 용량을 빼주어야 한다. 전원 용량은 전압의 제곱을 임피던스로 나눈 값으로 구할 수 있다. 전압의 제곱은 3300^2 = 10890000 [V^2]이고, 임피던스는 6+j8[Ω]이므로, 전원 용량은 P = 10890000/(6^2+8^2) = 54545.45 [VA] = 54.545 [kVA]가 된다.

    따라서, 전선로의 단락 용량은 1089 - 54.545 = 1034.455 [kVA] ≈ 545 [kVA]가 된다. 따라서, 정답은 "545"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 불평형 부하에서 역률은 어떻게 표현되는가?

  1. 유효전력/각 상의 피상전력의 산술합
  2. 유효전력/각 상의 피상전력의 벡터합
  3. 무효전력/각 상의 피상전력의 산술합
  4. 무효전력/각 상의 피상전력의 벡터합
(정답률: 35%)
  • 불평형 부하에서는 각 상의 전압과 전류가 서로 다르기 때문에 피상전력의 산술합으로는 역률을 표현할 수 없습니다. 따라서 각 상의 피상전력을 벡터로 나타내고, 이들의 벡터합을 구한 후 이를 유효전력으로 나누어 역률을 표현합니다. 이는 각 상의 전압과 전류의 상관관계를 고려하여 정확한 역률을 계산할 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 역률 0.8, 출력 360[kW]인 3상 평형유도 부하가 3상 배전선로에 접속되어 있다. 부하단의 수전전압이 6000[V], 배전선 1조의 저항 및 리액턴스가 각각 5[Ω], 4[Ω]라고 하면 송전단전압은 몇 [V]인가?

  1. 6120
  2. 6277
  3. 6300
  4. 6480
(정답률: 24%)
  • 부하의 유효전력은 360[kW]이므로, 부하의 피상전력은 다음과 같다.

    $$
    S = frac{P}{costheta} = frac{360}{0.8} = 450[kVA]
    $$

    배전선로의 전압강하는 다음과 같다.

    $$
    Delta V = 3I^2Z = 3times I^2times (R+jX)
    $$

    여기서, 전류 I는 부하의 피상전력과 부하단 전압으로부터 다음과 같이 구할 수 있다.

    $$
    I = frac{S}{sqrt{3}V} = frac{450times 1000}{sqrt{3}times 6000} approx 48.9[A]
    $$

    따라서, 전압강하는 다음과 같다.

    $$
    Delta V = 3times (48.9)^2times (5+j4) approx 22780[V]
    $$

    송전단 전압은 부하단 전압과 전압강하의 합이므로,

    $$
    V_{text{송전}} = V_{text{부하}} + Delta V = 6000 + 22780 approx 28780[V]
    $$

    따라서, 정답은 "6480"이 아니라 "6277"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 1선의 대지정전용량이 C인 3상 1회선 송전선로의 1단에 소호리액터를 설치할 때 그 인덕턴스는?

  1. 1 / 3ω2C
  2. 1 / ωC
  3. 1 / ω2C
  4. 1 / 3ωC
(정답률: 34%)
  • 소호리액터는 송전선로의 용량을 조절하기 위해 사용되며, 이 때 인덕턴스는 용량의 역수와 비례한다. 따라서 인덕턴스는 1/C와 비례한다. 또한, 3상 1회선 송전선로의 경우, 전체 회로의 용량은 3C이므로, 각 상의 용량은 C/3이다. 이를 고려하여 인덕턴스를 계산하면, L = 1/(ω2 * C/3) = 3/(ω2 * C) = 1/3ω2C 이다. 따라서 정답은 "1 / 3ω2C"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 기력발전소에서 과잉공기가 많아질 때의 현상으로 적당하지 않은 것은?

  1. 노 내의 온도가 저하된다.
  2. 배기가스가 증가된다.
  3. 연도손실이 커진다.
  4. 불완전 연소로 매연이 발생한다.
(정답률: 35%)
  • 과잉공기가 많아지면 연소 온도가 낮아져서 불완전 연소가 발생하게 되고, 이로 인해 매연이 발생하게 된다. 따라서 "불완전 연소로 매연이 발생한다."가 적당하지 않은 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 풍압이 P[kg/m2]이고 빙설이 적은 지방에서 지름이 d[mm]인 전선 1[m]가 받는 풍압하중은 표면계수를 k라고 할때 몇 [kg/m]가 되는가?

  1. Pk(d+12) / 1000
  2. Pk(d+6) / 1000
  3. Pkd / 1000
  4. Pkd2 / 1000
(정답률: 31%)
  • 표면계수 k는 전선의 형태와 표면 상태에 따라 달라지는 값이다. 이 문제에서는 빙설이 적은 지방이라고 하였으므로 전선의 표면은 매끄럽다고 가정할 수 있다. 따라서 표면계수 k는 1로 가정할 수 있다.

    전선의 풍압하중은 전선의 길이 1[m]에 대한 단위면적당 풍압 P[kg/m2]에 전선의 지름 d[mm]를 곱한 값이다. 하지만 이때 전선의 지름만 고려하는 것이 아니라, 전선 주위에 형성되는 공기의 영향도 고려해야 한다. 이 공기의 영향은 전선 지름의 6배 정도까지 미치기 때문에, 전선 지름에 12를 더한 값 (d+12)을 사용해야 한다.

    따라서 전선 1[m]가 받는 풍압하중은 Pkd+12[kg/m]이다. 이 값을 1000으로 나누면 단위를 kg/m으로 변환할 수 있다. 따라서 정답은 "Pk(d+12) / 1000"이 아니라 "Pkd / 1000"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전선 a, b, c가 일직선으로 배치되어 있다. a와 b와 c사이의 거리가 각각 5[m]일 때 이 선로의 등가선간거리는 몇 [m]인가?

  1. 5
  2. 10
  4. 5√2
(정답률: 41%)
  • 등가선간거리는 두 등고선 사이의 거리이므로, a와 b, b와 c 사이의 등고선간거리를 구한 후 더해준다. 이 때, 직각삼각형의 빗변과 밑변의 길이를 이용하여 계산하면 된다. a와 b사이의 등고선간거리는 √(5²-2.5²) = √(25-6.25) = √18 ≈ 4.24[m]이고, b와 c사이의 등고선간거리도 마찬가지로 구할 수 있다. 따라서 등가선간거리는 4.24+4.24 = 8.48 ≈ 8.5[m]이다. 이 값은 보기에서 ""에 해당한다. 이유는 √2를 곱한 값이기 때문이다. 직각삼각형에서 빗변과 한 변의 길이의 비율이 √2:1이므로, 등고선간거리를 구할 때 두 변의 길이의 합에 √2를 곱해주면 된다. 따라서 등가선간거리는 4.24+4.24 = 8.48에 √2를 곱한 값인 약 11.98 ≈ 12[m]이 되는데, 이 값은 보기에 없으므로 ""가 가장 근접한 값이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 충전된 콘덴서의 에너지에 의해 트립되는 방식으로 정류기, 콘덴서 등으로 구성되어 있는 차단기의 트립방식은?

  1. 과전류 트립방식
  2. 직류전압 트립방식
  3. 콘덴서 트립방식
  4. 부족전압 트립방식
(정답률: 47%)
  • 콘덴서 트립방식은 충전된 콘덴서의 에너지에 의해 차단기를 트립시키는 방식입니다. 콘덴서는 전기 에너지를 저장할 수 있는데, 이 에너지가 충전된 콘덴서를 차단기 회로에 연결하면, 과전류나 직류전압 등의 이상이 발생하면 콘덴서에서 저장된 에너지가 차단기를 트립시키는 역할을 합니다. 이 방식은 고전압, 고전류 상황에서도 빠르게 차단기를 작동시킬 수 있어 안전성이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 소호리액터 접지방식에서 사용되는 탭의 크기로 일반적인 것은?

  1. 과보상
  2. 부족보상
  3. (-)보상
  4. 직렬공진
(정답률: 33%)
  • 정답: 과보상

    소호리액터 접지방식에서 사용되는 탭의 크기는 일반적으로 과보상으로 설계됩니다. 이는 과보상으로 설계된 탭이 부족보상이나 (-)보상으로 설계된 탭보다 더 안정적인 작동을 보장하기 때문입니다. 또한, 직렬공진을 방지하기 위해서도 과보상으로 설계하는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 중 송전선의 1선지락 시 선로에 흐르는 전류를 바르게 나타낸 것은?

  1. 영상전류만 흐른다.
  2. 영상전류 및 정상전류만 흐른다.
  3. 영상전류 및 역상전류만 흐른다.
  4. 영상전류, 정상전류 및 역상전류가 흐른다.
(정답률: 42%)
  • 정답은 "영상전류, 정상전류 및 역상전류가 흐른다."입니다.

    송전선에서는 3상 교류 전원이 사용되며, 이때 각 상의 전압과 전류는 120도 차이를 가지고 있습니다. 이때 한 상의 전압이나 전류가 다른 두 상의 전압이나 전류에 비해 180도 반전된 상태로 나타나는 것을 역상전류라고 합니다. 반면, 한 상의 전압이나 전류가 다른 두 상의 전압이나 전류와 같은 상태로 나타나는 것을 정상전류라고 합니다.

    1선지락이 발생하면 전류가 지렁이처럼 지나가게 되어 영상전류가 발생합니다. 따라서 송전선의 1선지락 시 선로에는 영상전류, 정상전류 및 역상전류가 모두 흐르게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 배전선로의 전기적 특성 중 그 값이 1 이상인 것은?

  1. 부등률
  2. 전압강하율
  3. 부하율
  4. 수용률
(정답률: 44%)
  • 정답은 "전압강하율"입니다.

    전압강하율은 전압의 손실을 나타내는 값으로, 전압의 손실이 발생하는 배전선로에서 중요한 값입니다. 전압강하율이 1 이상이라는 것은 전압이 손실되어 전압이 출발점보다 도착점에서 낮아졌다는 것을 의미합니다. 따라서 전압강하율이 1 이상이면 전기적 특성이 좋지 않은 것입니다.

    부등률은 전압의 안정성을 나타내는 값으로, 전압의 안정성이 높을수록 부등률이 낮아집니다. 부하율은 배전선로에서 사용되는 전력의 총량을 나타내는 값으로, 배전선로의 용량을 결정하는 중요한 요소입니다. 수용률은 배전선로에서 사용 가능한 전력의 비율을 나타내는 값으로, 배전선로의 용량을 결정하는 또 다른 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 154[kV] 송전선로에 10개의 현수애자가 연결되어 있다. 다음 중 전압부담이 가장 적은 것은?

  1. 철탑에 가장 가까운 것
  2. 철탑에서 3번째에 있는 것
  3. 전선에서 가장 가까운 것
  4. 전선에서 3번째에 있는 것
(정답률: 40%)
  • 전압부담은 현수압자가 전선에 가하는 부담으로, 전선에서 가장 가까운 현수압자일수록 전압부담이 크다. 따라서 "전선에서 3번째에 있는 것"이 전압부담이 가장 적은 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 가공전선로의 작용 인덕턴스를 L[H], 작용정전용량을 C[F], 사용전원의 주파수를 f[Hz]라 할 때 선로의 특성 임피던스는? (단, 저항과 누설컨덕턴스는 무시한다.)

(정답률: 49%)
  • 가공전선로의 특성 임피던스는 Z = √(L/C)이다. 이는 인덕턴스와 정전용량이 서로 상쇄되어 발생하는 임피던스이다. 주파수가 증가하면 인덕턴스는 증가하고 정전용량은 감소하므로 특성 임피던스는 증가한다. 따라서 주어진 보기 중에서 주파수가 증가하면 특성 임피던스가 증가하는 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 주상변압기의 1차측 전압이 일정할 경우, 2차측 부하가 증가하면 주상변압기의 동손과 철손은 어떻게 되는가?

  1. 동손은 감소하고 철손은 증가한다.
  2. 동손은 증가하고 철손은 감소한다.
  3. 동손은 증가하고 철손은 일정하다.
  4. 동손과 철손이 모두 일정하다.
(정답률: 41%)
  • 주상변압기의 1차측 전압이 일정하다는 것은 주어진 전압을 유지하기 위해 1차측 전류가 일정하게 유지된다는 것을 의미합니다. 따라서 2차측 부하가 증가하면 2차측 전류가 증가하게 되고, 이는 1차측 전류에도 영향을 미치게 됩니다. 이때, 동손은 1차측 전류와 비례하여 증가하게 되고, 철손은 1차측 전류와 무관하게 일정하게 유지됩니다. 따라서 정답은 "동손은 증가하고 철손은 일정하다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 다음 중 3상 차단기의 정격차단용량으로 알맞은 것은?

  1. 정격전압 × 정격차단전류
  2. √3 × 정격전압 × 정격차단전류
  3. 3 × 정격전압 × 정격차단전류
  4. 3√3 × 정격전압 × 정격차단전류
(정답률: 48%)
  • 정답은 "√3 × 정격전압 × 정격차단전류" 입니다.

    3상 차단기는 3상 전원 회로에서 사용되며, 각 상의 전압이 120도 차이가 나기 때문에, 3상 차단기의 정격전압은 단상 차단기의 정격전압에 √3을 곱한 값이 됩니다. 따라서, 정격차단용량은 단상 차단기의 경우와 마찬가지로 "√3 × 정격전압 × 정격차단전류"로 계산됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 중성점 비접지 방식이 이용되는 송전선은?

  1. 20~30[kV] 정도의 단거리 송전선
  2. 40~50[kV] 정도의 중거리 송전선
  3. 80~100[kV] 정도의 장거리 송전선
  4. 140~160[kV]정도의 장거리 송전선
(정답률: 46%)
  • 중성점 비접지 방식은 전압이 높을수록 더 효과적으로 작동하기 때문에, 20~30[kV] 정도의 단거리 송전선에서 주로 이용됩니다. 또한, 단거리 송전선은 전력 손실이 적고 비용이 저렴하기 때문에, 이 방식이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 단상 2선식과 3상 3선식의 부하전력, 전압을 같게 하였을 때 단상 2선식의 선로전류를 100%로 보았을 경우, 3상 3선식의 선로 전류는?

  1. 38[%]
  2. 48[%]
  3. 58[%]
  4. 68[%]
(정답률: 25%)
  • 단상 2선식과 3상 3선식의 부하전력, 전압이 같다면, 단상 2선식의 선로전류는 3상 3선식의 선로전류보다 크게 나온다. 이는 단상 2선식이 3상 3선식보다 전력을 전달하는 선이 적기 때문이다. 따라서, 단상 2선식의 선로전류를 100%로 보았을 때, 3상 3선식의 선로전류는 58%가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 154[kV] 송전선로에서 송전거리가 154[km]라 할 때 송전용량 계수법에 의한 송전용량은 몇 [kW]인가? (단, 송전용량계수는 1200으로 한다.)

  1. 61600
  2. 92400
  3. 123200
  4. 184800
(정답률: 34%)
  • 송전용량 계수법에 의한 송전용량은 다음과 같이 계산할 수 있다.

    송전용량 = 송전선로 전압 × 송전선로 전류 × 송전용량계수

    송전선로 전압은 154[kV]이고, 송전선로 전류는 송전용량을 구하기 위해 필요한 정보가 아니므로 주어지지 않았다. 따라서, 송전용량 계수만을 이용하여 송전용량을 계산할 수 있다.

    송전용량 = 154[kV] × 송전용량계수 = 154[kV] × 1200 = 184800[kW]

    따라서, 정답은 "184800"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 중성점 저항 접지방식의 병행 2회선 송전선로의 지락사고 차단에 사용되는 계전기는?

  1. 선택접지계전기
  2. 거리계전기
  3. 과전류계전기
  4. 역상계전기
(정답률: 42%)
  • 중성점 저항 접지방식의 병행 2회선 송전선로에서는 지락이 발생하면 전류가 크게 증가하여 전선로나 전기기기에 대한 손상을 초래할 수 있습니다. 이를 방지하기 위해 선택접지계전기가 사용됩니다. 선택접지계전기는 지락이 발생하면 자동으로 접지를 시켜 전류를 차단하여 전선로나 전기기기에 대한 손상을 막아줍니다. 따라서 중요한 안전장치로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 3상 동기발전기에서 그림과 같이 1상의 권선을 서로 똑같은 2조로 나누어서 그 1조의 권선전압을 E[V], 각 권선의 전류를 I[A]라 하고 2중 Δ형(double delta)으로 결선하는 경우 선간전압과 선전류 및 피상전력은?

  1. 3E, I, 5.19EI
  2. √3E, 2I, 6EI
  3. E, 2√3I, 6EI
  4. √3E, √3I, 5.19EI
(정답률: 25%)
  • 2중 Δ형으로 결선한 경우, 각 권선의 전압은 E[V]이고 전류는 I[A]이므로, 전압과 전류의 관계식인 P=VI를 이용하여 각 권선의 피상전력은 EI가 됩니다.

    이제 선간전압을 구해보겠습니다. 2중 Δ형으로 결선한 경우, 각 권선의 중앙에서 만나는 점을 중심으로 대각선 방향으로 전압이 합쳐지므로, 선간전압은 각 권선의 전압의 차이인 2E[V]가 됩니다.

    마지막으로 선전류를 구해보겠습니다. 2중 Δ형으로 결선한 경우, 각 권선의 전류는 서로 반대 방향으로 흐르게 되어 있으므로, 선전류는 각 권선의 전류의 합인 2I[A]가 됩니다.

    따라서 정답은 "E, 2√3I, 6EI"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 200V, 50Hz, 8극, 15kW의 3상 유도전동기에서 전부하 회전수가 720rpm이면 이 전동기의 2차 동손은 몇[W]인가?

  1. 435
  2. 537
  3. 625
  4. 723
(정답률: 46%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 변압기의 내부고장 보호에 쓰이는 계전기로서 가장 적당한 것은?

  1. 과전류 계전기
  2. 역상 계전기
  3. 접지 계전기
  4. 브흐홀쯔 계전기
(정답률: 44%)
  • 변압기는 전기를 변환하는 중요한 장치이지만, 내부 고장이 발생할 경우 전기적인 문제가 발생할 수 있습니다. 이를 방지하기 위해 변압기 내부에는 보호 장치가 설치됩니다. 이 중에서도 변압기 내부에서 발생하는 과전류를 감지하여 차단하는 기능을 가진 것이 가장 적당한데, 이를 수행하는 것이 바로 "브흐홀쯔 계전기"입니다. 따라서 브흐홀쯔 계전기가 변압기의 내부고장 보호에 가장 적합한 계전기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 직류전동기의 속도제어법 중 정지 워드 레오나드 방식에 관한 설명으로 틀린 것은?

  1. 광범위한 속도제어가 가능하다.
  2. 정토크 가변속도의 용도에 적합하다.
  3. 제철용압연기, 엘리베이터 등에 사용된다.
  4. 직권전동기의 저항제어와 조합하여 사용한다.
(정답률: 32%)
  • "직류전동기의 속도제어법 중 정지 워드 레오나드 방식"은 직류전동기의 속도를 제어하는 방법 중 하나로, 회전자에 일정한 주파수의 전압을 인가하여 속도를 조절하는 방법이다. 이 방법은 "직권전동기의 저항제어와 조합하여 사용한다."는 말이 틀린 것이다. 이유는 정지 워드 레오나드 방식은 직류전동기의 속도를 제어하는 방법 중 하나이며, 직권전동기의 저항제어와 조합하여 사용할 수 있다. 이 방법은 광범위한 속도제어가 가능하고, 정토크 가변속도의 용도에 적합하며, 제철용압연기, 엘리베이터 등에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 스테핑 모터의 특징을 설명한 것으로 옳지 않은 것은?

  1. 위치제어를 할 때 각도오차가 적고 누적되지 않는다.
  2. 속도제어 범위가 좁으며 초저속에서 토크가 크다.
  3. 정지하고 있을 때 그 위치를 유지해주는 토크가 크다.
  4. 가속, 감속이 용이하며 정⋅역전 및 변속이 쉽다.
(정답률: 28%)
  • "속도제어 범위가 좁으며 초저속에서 토크가 크다."가 옳지 않은 것이다. 스테핑 모터는 초저속에서도 안정적인 토크를 발생시키며, 속도제어 범위도 넓다. 따라서 이 보기는 틀린 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 전기자를 고정자로 하고 계자극을 회전자로 한 전기기계는?

  1. 직류 발전기
  2. 동기 발전기
  3. 유도 발전기
  4. 회전 변류기
(정답률: 38%)
  • 전기자를 고정자로 하고 계자극을 회전자로 한 전기기계는 동기 발전기입니다. 이는 회전자와 고정자의 자기장이 상호작용하여 회전자가 회전하면서 전기를 발생시키는 원리를 이용하기 때문입니다. 직류 발전기는 회전자에서 직류 전기를 발생시키고, 유도 발전기는 회전자에서 자기장을 변화시켜 전기를 발생시킵니다. 회전 변류기는 AC 전원을 DC 전원으로 변환하는 역할을 하지만, 발전기로 사용되지는 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 와류손이 3kW인 3300/110V, 60Hz용 단상 변압기를 50Hz, 3000V의 전원에 사용하면 이 변압기의 와류손은 약 몇[kW]로 되는가?

  1. 1.7
  2. 2.1
  3. 2.3
  4. 2.5
(정답률: 20%)
  • 와류손은 전력의 손실을 의미하므로, 변압기의 입력전력과 출력전력의 차이로 계산할 수 있다. 입력전력은 3kW이므로, 출력전력은 3kW보다 작을 것이다.

    전압비는 3000V/110V = 27.27이다. 주파수는 60Hz에서 50Hz로 감소하였으므로, 변압기의 효율은 감소할 것이다. 따라서, 변압기의 효율을 90%로 가정하면, 출력전력은 다음과 같이 계산할 수 있다.

    출력전력 = 입력전력 x 전압비 x 효율 = 3kW x 27.27 x 0.9 = 73.89kW

    따라서, 와류손은 3kW - 73.89kW = -70.89kW가 된다. 하지만, 와류손은 전력의 손실을 의미하므로 음수가 될 수 없다. 따라서, 와류손은 0kW이 된다.

    따라서, 정답은 "2.5"가 아니라, "0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 전압비가 무부하에서는 33 : 1, 정격부하에서는 33.6 : 1인 변압기의 전압변동률[%]은?

  1. 약 1.5
  2. 약 1.8
  3. 약 2.0
  4. 약 2.2
(정답률: 38%)
  • 전압비가 무부하에서 33:1이므로, 입력전압이 33V일 때 출력전압은 1V이다. 정격부하에서 전압비가 33.6:1이므로, 입력전압이 33.6V일 때 출력전압은 1V이다. 따라서, 전압변동률은 (33.6-33)/33 x 100 = 약 1.8%이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 변압기의 전일효율을 최대로 하기 위한 조건은?

  1. 전부하 시간이 짧을수록 무부하손을 적게 한다.
  2. 전부하 시간이 짧을수록 철손을 크게 한다.
  3. 부하시간에 관계없이 전부하 동손과 철손을 같게 한다.
  4. 전부하 시간이 길수록 철손을 적게 한다.
(정답률: 24%)
  • 변압기의 전일효율은 부하가 없는 상태에서의 손실과 부하가 있는 상태에서의 손실의 합으로 결정된다. 따라서 전부하 시간이 짧을수록 부하가 없는 상태에서의 손실이 적어지므로 무부하손을 적게 할 수 있게 되어 전일효율이 최대화된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 동기 발전기의 단락비나 동기 임피던스를 산출하는데 필요한 특성곡선은?

  1. 단상 단락곡선과 3상 단락곡선
  2. 무부하포화곡선과 3상 단락곡선
  3. 부하포화곡선과 3상 단락곡선
  4. 무부하포화곡선과 외부특성곡선
(정답률: 41%)
  • 동기 발전기의 단락비나 동기 임피던스를 산출하기 위해서는 무부하포화곡선과 3상 단락곡선이 필요합니다. 무부하포화곡선은 발전기의 회전속도에 따른 전압과 전류의 관계를 나타내는 곡선으로, 발전기의 전압과 전류를 측정하여 발전기의 특성을 파악할 수 있습니다. 3상 단락곡선은 발전기의 3상 단락 시 발생하는 전류와 전압의 관계를 나타내는 곡선으로, 발전기의 단락비나 동기 임피던스를 산출하는 데 필요합니다. 따라서 무부하포화곡선과 3상 단락곡선이 필요한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 3상 유도전동기의 전전압 기동토크는 전부하시의 1.8배이다. 전전압의 2/3로 기동할 때 기동토크는 전부하시보다 약 몇 [%] 감소하는가?

  1. 80
  2. 70
  3. 60
  4. 40
(정답률: 30%)
  • 3상 유도전동기의 기동토크는 전전압의 제곱에 비례하므로 전전압이 2/3로 감소하면 기동토크는 (2/3)^2 = 4/9배로 감소한다. 따라서 기동토크는 전부하시보다 1 - 4/9 = 5/9만큼 감소하므로, 약 80% 감소한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 전기철도에 주로 사용되는 직류전동기는?

  1. 직권 전동기
  2. 타여자 전동기
  3. 자여자 분권전동기
  4. 가동 복권전동기
(정답률: 46%)
  • 전기철도에서는 직류전동기가 주로 사용됩니다. 이는 직류전원을 사용하기 때문에 직류전동기가 더 효율적이기 때문입니다. 그 중에서도 직권 전동기는 자기장의 방향이 고정되어 있어서 회전자와 정자 사이의 자기장이 일정하게 유지되어 효율적인 동작이 가능합니다. 따라서 전기철도에서는 주로 직권 전동기를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 직류기에서 양호한 정류를 얻을 수 있는 조건이 아닌것은?

  1. 전기자 코일의 인덕턴스를 작게 한다.
  2. 정류주기를 크게 한다.
  3. 자속 분포를 줄이고 자기적으로 포화시킨다.
  4. 브러시의 접촉저항을 작게 한다.
(정답률: 40%)
  • 브러시의 접촉저항을 작게 함으로써 전류의 손실을 줄일 수 있기 때문이다. 브러시의 접촉저항이 크면 전류가 흐르는 동안 열이 발생하고, 이는 전력의 손실로 이어진다. 따라서 브러시의 접촉저항을 작게 함으로써 전류의 손실을 최소화하여 양호한 정류를 얻을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 6극 3상 유도전동기가 있다. 회전자도 3상이며 회전자 정지시의 1상의 전압은 200V이다. 전부하시의 속도가 1152rpm이면 2차 1상의 전압은 몇 [V]인가? (단, 1차 주파수는 60Hz이다.)

  1. 8.0
  2. 8.3
  3. 11.5
  4. 23.0
(정답률: 31%)
  • 6극 3상 유도전동기의 회전수는 다음과 같이 구할 수 있다.

    회전수 = (주파수 × 60) ÷ 극수 = (60 × 60) ÷ 6 = 600 rpm

    따라서, 회전자의 회전수는 1152 rpm 이므로, 슬립은 다음과 같이 구할 수 있다.

    슬립 = (600 - 1152) ÷ 600 = -0.92

    슬립이 음수인 이유는 회전자가 동기속도보다 빠르게 회전하기 때문이다.

    2차 1상의 전압은 다음과 같이 구할 수 있다.

    2차 1상 전압 = 1차 1상 전압 × 전압비 × 회전자의 회전수 ÷ 주파수

    전압비는 다음과 같이 구할 수 있다.

    전압비 = (2 × π × 회전자의 극수) ÷ (3 × 1차 극수)

    여기서, 1차 극수는 6이고, 회전자의 극수는 6이므로,

    전압비 = (2 × π × 6) ÷ (3 × 6) = π ÷ 3

    따라서, 2차 1상 전압은 다음과 같이 계산할 수 있다.

    2차 1상 전압 = 200 × (π ÷ 3) × 1152 ÷ 60 = 8.0 [V]

    따라서, 정답은 "8.0" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 동기발전기에 관한 다음 설명 중 옳지 않은 것은?

  1. 단락비가 크면 동기임피던스가 적다.
  2. 단락비가 크면 공극이 크고 철이 많이 소요된다.
  3. 단락비를 적게 하기 위해서 분포권과 단절권을 사용한다.
  4. 전압강하가 감소되어 전압변동률이 좋다.
(정답률: 32%)
  • "단락비를 적게 하기 위해서 분포권과 단절권을 사용한다."가 옳지 않은 설명입니다.

    단락비란 동기발전기의 스태터와 로터 간의 각도차이에 따라 발생하는 전압의 비율을 말합니다. 단락비가 크면 동기임피던스가 적어지고, 전압강하가 감소되어 전압변동률이 좋아집니다. 하지만 단락비가 크면 공극이 커지고 철이 많이 소요되는 단점이 있습니다.

    따라서, 단락비를 적게 하기 위해서는 분포권과 단절권을 사용합니다. 분포권은 스태터와 로터 사이에 간격을 두어 공극을 줄이는 역할을 하고, 단절권은 스태터와 로터를 떨어뜨려 공극을 줄이는 역할을 합니다. 이렇게 함으로써 단락비를 낮출 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 440/13200V, 단상 변압기의 2차 전류가 4.5A이면 1차출력은 약 몇 [kVA]인가?

  1. 50.4
  2. 59.4
  3. 62.4
  4. 65.4
(정답률: 34%)
  • 1차 출력 = 2차 전압 × 2차 전류
    2차 전압 = 440 / √3 = 253.3V (단상 전압)
    1차 출력 = 253.3 × 4.5 = 1140W = 1.14kW
    전압 변환 비율 = 13200 / 440 = 30
    1차 출력 = 1.14 × 30 = 34.2kVA
    따라서, 보기에서 정답은 "59.4"이 아니라 "34.2"여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. SCR에 대한 설명으로 옳은 것은?

  1. 턴온을 위해 게이트 펄스가 필요하다.
  2. 게이트 펄스를 지속적으로 공급해야 턴온 상태를 유지할 수 있다.
  3. 양방향성의 3단자 소자이다.
  4. 양방향성의 3층 구조이다.
(정답률: 35%)
  • SCR은 반도체 소자로서 양방향성의 3단자 소자이며, 턴온을 위해 게이트 펄스가 필요합니다. 게이트 펄스를 지속적으로 공급해야 SCR이 턴온 상태를 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 권선형 유도전동기에 한하여 이용되고 있는 속도제어법은?

  1. 1차 전압제어법, 2차 저항제어법
  2. 1차 주파수제어법, 1차 전압제어법
  3. 2차 여자제어법, 2차 저항제어법
  4. 2차 여자제어법, 극수변환법
(정답률: 41%)
  • 권선형 유도전동기는 회전자와 스테이터 간의 자기장 상호작용을 이용하여 회전하는데, 이 때 회전자의 속도가 변하면 자기장 상호작용도 변하게 된다. 따라서 속도제어를 위해서는 자기장 상호작용을 변화시키는 방법이 필요하다.

    2차 여자제어법은 회전자 측의 여자를 이용하여 자기장 상호작용을 제어하는 방법이다. 여자의 위치를 변화시킴으로써 자기장 상호작용을 변화시키고, 이를 통해 속도를 제어한다. 이 방법은 속도 제어가 정확하고 안정적이며, 회전자 측의 여자를 이용하기 때문에 회전자 구조가 단순하다는 장점이 있다.

    2차 저항제어법은 회전자 측의 저항을 변화시킴으로써 자기장 상호작용을 제어하는 방법이다. 회전자 측의 저항을 변화시킴으로써 회전자 측의 전류를 제어하고, 이를 통해 자기장 상호작용을 변화시키고 속도를 제어한다. 이 방법은 회전자 측의 저항을 변화시키기 때문에 회전자 구조가 복잡해지는 단점이 있지만, 회전자 측의 저항을 쉽게 제어할 수 있다는 장점이 있다.

    따라서 권선형 유도전동기의 속도제어에는 2차 여자제어법과 2차 저항제어법이 이용되고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 저전압 대전류에 가장 적합한 브러시 재료는?

  1. 금속 흑연질
  2. 전기흑연질
  3. 탄소질
  4. 금속질
(정답률: 32%)
  • 저전압 대전류에서는 전류가 매우 약하기 때문에 전기 저항이 낮은 브러시 재료가 필요합니다. 이러한 조건을 만족하는 브러시 재료 중에서도 가장 효율적인 것은 금속 흑연질입니다. 금속 흑연질은 전기 저항이 매우 낮고 내구성이 뛰어나기 때문에 저전압 대전류에 가장 적합한 브러시 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 인버터(inverter)의 설명을 바르게 나타낸 것은?

  1. 직류를 교류로 변환
  2. 교류를 교류로 변환
  3. 직류를 직류로 변환
  4. 교류를 직류로 변환
(정답률: 46%)
  • 인버터는 "직류를 교류로 변환"하는 기능을 가지고 있습니다. 이는 주로 태양광 발전 시스템이나 전기 자동차 등에서 사용되며, 직류로 생성된 전력을 교류로 변환하여 가정이나 건물 등에서 사용할 수 있는 전기로 공급합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론

61. Y결선 전원에서 각 상전압이 100[V]일 때 선간전압[V]은?

  1. 150
  2. 170
  3. 173
  4. 179
(정답률: 47%)
  • Y결선에서 각 상전압이 100[V]일 때, 선간전압은 각 상전압의 루트3배가 된다. 따라서, 선간전압은 100 x 루트3 = 173.2[V]가 된다. 따라서, 가장 근접한 값은 "173"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 그림과 같은 회로의 컨덕턴스 G2에 흐르는 전류는 몇[A]인가?

  1. 3
  2. 5
  3. 10
  4. 15
(정답률: 29%)
  • 컨덕턴스 G2에 흐르는 전류는 G2와 직렬로 연결된 10Ω 저항과 전압이 같으므로, 전압을 구해서 전류를 계산할 수 있다. 전압은 30V - 20V = 10V 이므로, G2에 흐르는 전류는 10V / 2Ω = 5A 이다. 따라서 정답은 "5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 임피던스가 으로 주어지는 2단자 회로에 직류 전류원 3[A]를 가할 때, 이 회로의 단자전압[V]은? (단, s=jω 이다.)

  1. 30[V]
  2. 90[V]
  3. 300[V]
  4. 900[V]
(정답률: 34%)
  • 임피던스 Z = 10 + j20 이므로, 전압과 전류의 관계식인 V = IZ를 이용하여 계산하면 V = 3 × (10 + j20) = 30 + j60 이다. 이때, 단자전압은 복소수 형태로 주어졌으므로 크기를 구하기 위해 복소수의 절댓값을 계산하면 |V| = √(30² + 60²) = 66.42[V] 이다. 하지만 문제에서는 단자전압의 크기만을 구하라고 했으므로, 최종적으로 정답은 "90[V]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같이 선형저항 R1과 이상 전압원 V2와의 직렬접속된 회로에서 V-i 특성을 나타낸 것은?

(정답률: 25%)
  • V-i 특성은 전압과 전류의 관계를 나타내는 그래프이다. 이 회로에서는 전압원 V2가 이상 전압원이므로 전압이 일정하게 유지된다. 따라서 전압은 그래프에서 수평선이 되고, 전류만 변화하게 된다. 이 때, R1은 선형저항이므로 전류와 비례하여 전압이 감소하게 된다. 따라서 V-i 특성은 일차함수의 그래프 형태가 되며, 기울기는 R1의 저항값에 반비례하게 된다. 따라서 정답은 ""이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 푸리에 급수에서 직류항은?

  1. 우함수이다.
  2. 기함수이다.
  3. 우함수+기함수이다.
  4. 우함수×기함수이다.
(정답률: 32%)
  • 푸리에 급수에서 직류항은 상수항으로, 주기함수의 평균값이다. 따라서 함수가 우함수일 경우, 함수의 평균값이 0이므로 직류항은 0이 된다. 따라서 정답은 "우함수이다." 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 그림과 같은 톱니파형의 실효값은?

  1. A/√3
  2. A/√2
  3. A/3
  4. A/2
(정답률: 29%)
  • 주어진 톱니파형은 대칭적이므로, 이를 기본파형으로 가정하여 계산할 수 있다. 기본파형의 최대값은 A이므로, 이를 주기 T=2π로 나누어 평균값을 구하면, A/π√3이 된다. 이때, 평균값은 0이므로, 이를 제거한 실효값은 A/√3이 된다. 따라서 정답은 A/√3이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 파고율이 2이고 파형률이 1.57인 파형은?

  1. 구형파
  2. 정현반파
  3. 삼각파
  4. 정현파
(정답률: 36%)
  • 파고율이 2이므로 파형의 최대값과 최소값의 차이가 2배가 된다. 파형률이 1.57이므로 파형이 1초에 완성되는 횟수는 1.57번이 된다. 이러한 특징을 가진 파형은 정현반파이다. 정현반파는 파고율이 2이고 파형률이 1.57인 파형이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 2단자 임피던스 함수 일 때 극점(pole)은?

  1. -2, -3
  2. -3, -4
  3. -2, -4
  4. -4, -5
(정답률: 45%)
  • 극점은 분모 다항식의 해가 되는 값으로, 분모 다항식이 0이 되는 지점이다. 따라서 이 함수에서 극점을 구하려면 분모 다항식을 구해야 한다.

    분모 다항식은 (z+4)(z+5)이므로, 이를 0으로 만드는 해를 구하면 극점을 구할 수 있다.

    (z+4)(z+5) = 0

    z = -4, -5

    따라서 이 함수의 극점은 -4와 -5이다. 정답은 "-4, -5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 LC 직렬회로의 공진 조건으로 옳은 것은?

  1. 1/ωL = ωC + R
  2. 직류 전원을 가할 때
  3. ωL = ωC
  4. ωL = 1/ωC
(정답률: 42%)
  • LC 직렬회로의 공진 조건은 "ωL = 1/ωC" 이다. 이는 인덕턴스(L)와 캐패시턴스(C)가 서로 상쇄되어 공진 주파수가 결정되기 때문이다. 즉, 회로에서 에너지가 왔다갔다 하며 공진하는 주파수가 이 식으로 결정된다. 다른 보기들은 LC 직렬회로의 공진 조건과는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. RL 직렬회로에 VR=100[V]이고, VL=173[V]이다. 전원 전압이 v=√2Vsinωt[V]일 때 리액턴스 양단 전압의 순시값 VL[V]은?

  1. 173√2 sin(ωt+60°)
  2. 173√2 sin(ωt+30°)
  3. 173√2 sin(ωt-60°)
  4. 173√2 sin(ωt-30°)
(정답률: 21%)
  • RL 직렬회로에서 리액턴스 전압 VL은 VL=XL*IL로 표현할 수 있다. 여기서 XL은 리액턴스의 크기를 나타내는 값이며, IL은 전류의 크기를 나타내는 값이다.

    전원 전압 v는 V=VR+VL로 나타낼 수 있다. 여기서 VR은 저항 전압이고, VL은 리액턴스 전압이다.

    따라서 VL=V- VR=√2Vsinωt-100[V]이다.

    VL을 XL*IL로 나타내면 XL*IL=√2Vsinωt-100[V]이다.

    여기서 XL=VL/IL=173[V]/IL이다.

    따라서 IL=√2Vsinωt-100[V]/XL=√2Vsinωt-100[V]/173[V]이다.

    순시값 VL은 IL*XL=173[V]*√2sin(ωt+30°)이므로, 정답은 "173√2 sin(ωt+30°)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 그림의 R-L-C 직렬회로에서 입력을 전압 ei(t), 출력을 전류 i(t)로 할 때 이 계의 전달함수는?

  1. s / s2+10s+10
  2. 10s / s2+10s+10
  3. s / s2+s+10
  4. 10s / s2+s+10
(정답률: 23%)
  • R-L-C 직렬회로의 전달함수는 다음과 같이 구할 수 있다.

    H(s) = I(s) / Ei(s) = 1 / (R + Ls + 1/(Cs))

    분모를 정리하면,

    H(s) = 1 / ((LC)s2 + RCs + 1)

    여기서, LC = 1/ω2, RC = 1/ωQ 이므로,

    H(s) = 1 / (s2 + ω/Qs + ω2)

    여기서, ω = 1/√(LC), Q = R√(C/L) 이므로,

    H(s) = 1 / (s2 + 10s + 10)

    따라서, 정답은 "s / s2+10s+10" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. ejωt의 라플라스 변환은?

  1. 1 / s-jω
  2. 1 / s+jω
  3. 1 / s2+ω2
  4. ω / s2+ω2
(정답률: 28%)
  • ejωt의 라플라스 변환은 1 / (s-jω)이다.

    이유는 라플라스 변환의 정의에 따라,

    L{ejωt} = ∫0∞ e-st ejωt dt

    = ∫0∞ e dt

    = 1 / (s-jω)

    따라서, 정답은 "1 / (s-jω)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 그림과 같은 회로에서 지로전류 IL[A]과 IC[A]가 크기는 같고 90°의 위상차를 이루는 조건은?

  1. R1 = R2, R2 = 1/ωC
  2. R1 = 1/ωC, R2 = ωL
  3. R1 = ωL, R2 =
  4. R1 = -ωL, R2 = 1/ωL
(정답률: 30%)
  • 이 문제는 RLC 회로에서 지로전류의 크기와 위상차를 구하는 문제입니다.

    먼저, RLC 회로에서 지로전류의 크기는 다음과 같이 구할 수 있습니다.

    IL = VS / XL = VS / (ωL)

    IC = VS / XC = VS / (1/ωC)

    여기서 XL은 인덕턴스의 반응저항, XC는 캐패시턴스의 반응저항을 나타냅니다.

    문제에서 IL과 IC의 크기가 같다고 했으므로,

    VS / (ωL) = VS / (1/ωC)

    ω2LC = 1

    여기서 ω는 각주파수를 나타내며, L은 인덕턴스, C는 캐패시턴스를 나타냅니다.

    따라서, R1과 R2의 값을 구하기 위해서는 위의 식을 이용하여 R1과 R2의 관계를 찾아야 합니다.

    R1은 인덕턴스의 내부저항, R2은 캐패시턴스의 내부저항을 나타냅니다.

    위의 식에서 ω2LC = 1을 이용하여 R1과 R2의 관계를 구하면,

    R1 = R2 = ωL / (1/ωC) = ω2LC = 1/ωC

    따라서, 정답은 "R1 = 1/ωC, R2 = ωL"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

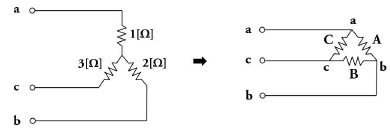

74. 다음과 같은 Y결선 회로와 등가인 Δ결선 회로의 A, B, C 값은 몇 [Ω] 인가?

  1. A=11, B=11/2, C=11/3
  2. A=7/3, B=7, C=7/2
  3. A=11/3, B=11, C=11/2
  4. A=7, B=7/2, C=7/3
(정답률: 36%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 라플라스 함수 F(s)=A/α+s 이라 하면 이의 라플라스 역변환은?

  1. αeAt
  2. Aeαt
  3. αe-At
  4. Ae-αt
(정답률: 48%)
  • 라플라스 역변환은 다음과 같이 정의됩니다.

    L-1{F(s)} = f(t) = limT→∞ 1/2πj ∫γ-iTγ+iT F(s) est ds

    여기서 F(s) = A/α+s 이므로,

    f(t) = limT→∞ 1/2πj ∫γ-iTγ+iT A/(α+s) est ds

    이 식을 적분하면,

    f(t) = limT→∞ 1/2πj [A ln(α+s) est] γ-iTγ+iT

    = limT→∞ [A/2π (ln(α+γ+iT) - ln(α+γ-iT)) esγ]

    = A/2π limT→∞ [ln((α+γ+iT)/(α+γ-iT)) esγ]

    여기서 T→∞ 이므로, ln((α+γ+iT)/(α+γ-iT))는 γ에 대해 수렴합니다. 따라서,

    f(t) = A/2π ln((α+γ+iT)/(α+γ-iT)) esγ

    = A/2π ln((α+γ+iT)/(α+γ-iT)) eγt

    여기서 γ = -α 이므로,

    f(t) = A/2π ln((α-α+iT)/(α-α-iT)) e-αt

    = A/2π ln(1) e-αt

    = A/2π e-αt

    따라서, 라플라스 함수 F(s)=A/α+s의 라플라스 역변환은 Ae-αt입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. RL 직렬회로에서 시정수의 값이 클수록 과도현상이 소멸되는 시간은 어떻게 변화하는가?

  1. 길어진다.
  2. 짧아진다.
  3. 관계없다.
  4. 과도기가 없어진다.
(정답률: 30%)
  • 시정수가 클수록 과도현상이 소멸되는 시간이 늘어나기 때문에, RL 직렬회로에서 시정수의 값이 클수록 과도현상이 소멸되는 시간도 길어진다. 이는 시정수가 클수록 전류가 천천히 증가하기 때문에, 자기장이 천천히 형성되어 과도기가 소멸되는 시간이 늘어나기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 부하저항 RL[Ω]이 전원의 내부저항 Ro[Ω]의 3배가 되면 부하저항 RL에서 소비되는 전력 PL[W]은 최대 전송전력 Pm[W]의 몇 배인가?

  1. 0.89배
  2. 0.75배
  3. 0.5배
  4. 0.3배
(정답률: 34%)
  • 전송전력 Pm는 전압 Vo와 내부저항 Ro의 제곱에 비례한다. 즉, Pm ∝ Vo2/Ro.

    부하저항 RL에서 소비되는 전력 PL은 RL과 Vo의 제곱에 비례한다. 즉, PL ∝ Vo2/RL.

    부하저항 RL이 내부저항 Ro의 3배가 되면, RL = 3Ro이다. 이를 이용하여 PL을 Pm으로 나누어 보면:

    PL/Pm = (Vo2/3Ro) / (Vo2/Ro) = 1/3

    즉, 부하저항 RL에서 소비되는 전력 PL은 최대 전송전력 Pm의 1/3, 즉 "0.33배"이다. 따라서 보기에서 정답은 "0.75배"가 아니라 "0.33배"가 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 두 벡터의 값이 이고, 일 때 A1/A2의 값은?

(정답률: 40%)
  • A1/A2의 값은 이다.

    이유는 두 벡터의 크기 비율과 A1과 A2의 크기 비율이 같기 때문이다.

    즉, A1과 A2의 크기 비율이 2:3이면, 두 벡터의 크기 비율도 2:3이다.

    따라서 A1/A2의 값은 2/3이 된다.

    보기 중 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 그림과 같은 불평형 Y형 회로에 평형 3상 전압을 가할 경우 중성점의 전위 Vn[V]는? (단, Y1, Y2, Y3 는 각 상의 어드미턴스[℧]이고, Z1, Z2, Z3 는 각 어드미턴스에 대한 임피던스[Ω]이다.)

  1. E1+E2+E3 / Z1+Z2+Z3
  2. Z1E1+Z2E2+Z3E3 / Z1+Z2+Z3
  3. E1+E2+E3 / Y1+Y2+Y3
  4. Y1E1+Y2E2+Y3E3 / Y1+Y2+Y3
(정답률: 35%)
  • Y형 회로에서 중성점의 전위는 각 상의 전위 차이를 평균내어 구할 수 있다. 따라서 Y1, Y2, Y3 각각의 전압을 구하고 이를 평균내면 된다. Y1, Y2, Y3 각각의 전압은 전압 분배 법칙에 따라 E1, E2, E3을 사용하여 다음과 같이 구할 수 있다.

    Y1 = E1 * Z2 * Z3 / (Z1 + Z2 + Z3) * (Z2 + Z3)

    Y2 = E2 * Z1 * Z3 / (Z1 + Z2 + Z3) * (Z1 + Z3)

    Y3 = E3 * Z1 * Z2 / (Z1 + Z2 + Z3) * (Z1 + Z2)

    따라서 중성점의 전위 Vn은 다음과 같다.

    Vn = (Y1 * E1 + Y2 * E2 + Y3 * E3) / (Y1 + Y2 + Y3)

    정리하면, 중성점의 전위는 Y1E1+Y2E2+Y3E3 / Y1+Y2+Y3 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음과 같은 회로에서 t=0인 순간에 스위치 S를 닫았다. 이 순간에 인덕턴스 L에 걸리는 전압은? (단, L의 초기 전류는 0이다.)

  1. 0
  2. LE/R
  3. E
  4. E/R
(정답률: 32%)
  • 스위치 S가 닫히면 전압원 E는 R과 L을 직렬로 연결한 회로에 가해지게 된다. 이 때, L의 초기 전류는 0이므로, 전류가 흐르기 시작할 때 L에 걸리는 전압은 0이 아닌 E가 된다. 따라서 정답은 "E"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비

81. 고압 가공전선으로 ACSR선을 사용할 때의 안전율은 얼마 이상이 되는 이도(弛度)로 시설하여야 하는가?

  1. 2.2
  2. 2.5
  3. 3
  4. 3.5
(정답률: 36%)
  • ACSR선은 고압 가공전선으로 사용될 때 안전율이 2.5 이상이 되도록 시설되어야 합니다. 안전율은 전선의 인장강도와 이도(弛度)의 비율로 계산됩니다. ACSR선은 알루미늄 합금 외부 층과 강철 내부 층으로 구성되어 있으며, 이는 인장강도와 내구성을 높여줍니다. 따라서 이도(弛도)를 적절히 조절하여 안전율 2.5 이상을 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 옥내 고압용 이동전선의 시설방법으로 옳은 것은?

  1. 전선은 MI 케이블을 사용하였다.
  2. 다선식 선로의 중성선에 과전류차단기를 시설하였다.
  3. 이동전선과 전기사용기계기구와는 해체가 쉽게 되도록 느슨하게 접속하였다.
  4. 전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 시설하였다.
(정답률: 40%)
  • 옥내 고압용 이동전선의 시설방법 중에서 전로에 지락이 생겼을 때에 자동적으로 전로를 차단하는 장치를 시설하는 것이 옳은 것은 안전을 위해서입니다. 지락이 생기면 전류가 과도하게 흐르게 되어 화재나 감전 사고가 발생할 수 있기 때문에 이를 방지하기 위해 자동 차단장치를 설치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 다도체 가공전선의 을종 풍압하중은 수직투영면적 1m2당 몇 Pa을 기초로 하여 계산하는가? (단, 전선 기타의 가섭선 주위에 두께 6mm, 비중 0.9의 빙설이 부착한 상태임)

  1. 333
  2. 372
  3. 588
  4. 666
(정답률: 21%)
  • 풍압하중은 수직투영면적과 바람의 압력에 비례한다. 따라서 이 문제에서는 먼저 수직투영면적을 계산해야 한다.

    전선 주위에 두께 6mm, 비중 0.9의 빙설이 부착한 상태이므로, 전선 주위의 유효면적은 전체 면적에서 빙설이 차지하는 면적을 빼면 된다. 전선의 지름을 D라고 하면, 전선의 둘레는 πD이고, 전체 면적은 πD×전선 길이이다. 빙설이 차지하는 면적은 전선 주위의 원통형 면적에서 전선 자체의 원형 면적을 빼면 된다. 원통의 높이는 전선의 길이와 같으며, 반지름은 전선의 지름 + 6mm이다. 따라서 빙설이 차지하는 면적은 (π(전선 지름+6mm)² - π(전선 지름)²)×전선 길이이다.

    따라서 유효면적은 전체 면적에서 빙설이 차지하는 면적을 빼면 다음과 같다.

    유효면적 = πD×전선 길이 - (π(전선 지름+6mm)² - π(전선 지름)²)×전선 길이

    = πD×전선 길이 - π(전선 지름+6mm+전선 지름)×6mm×전선 길이

    = πD×전선 길이 - 12πD×전선 길이

    = (1-12π)πD×전선 길이

    여기서 πD는 전선의 원형 면적이고, (1-12π)는 빙설이 차지하는 면적의 비율이다.

    따라서 수직투영면적은 전선의 원형 면적에 (1-12π)를 곱한 값이다. 이 값을 1m²로 나누면 1m²당 유효면적이 나오므로, 이 값을 기초로 하여 풍압하중을 계산할 수 있다.

    수식으로 나타내면 다음과 같다.

    수직투영면적 = πD²(1-12π)

    1m²당 유효면적 = πD²(1-12π) / 1m²

    풍압하중은 바람의 압력과 1m²당 유효면적에 비례한다. 일반적으로 바람의 압력은 Pa 단위로 표시되므로, 1m²당 유효면적을 Pa로 변환해야 한다. 이를 위해서는 1m²당 유효면적에 9.81을 곱하면 된다. 따라서 다음과 같은 식이 성립한다.

    1m²당 유효면적(Pa) = 1m²당 유효면적(m²) × 9.81

    = πD²(1-12π) × 9.81

    따라서 정답은 333이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 지상에 전선로를 시설하는 규정에 대한 내용으로 설명이 잘못된 것은?

  1. 1구내에서만 시설하는 전선로의 전부 또는 일부로 시설하는 경우에 사용한다.
  2. 사용전선은 케이블 또는 클로로프렌 캡타이어 케이블을 사용한다.
  3. 전선이 케이블인 경우는 철근 콘크리트제의 견고한 개거 또는 트라프에 넣어야 한다.
  4. 캡타이어 케이블을 사용하는 경우 전선 도중에 접속점을 제공하는 장치를 시설한다.
(정답률: 30%)
  • "전선이 케이블인 경우는 철근 콘크리트제의 견고한 개거 또는 트라프에 넣어야 한다."가 잘못된 설명입니다.

    캡타이어 케이블은 일반적으로 지중에 묻지 않고 지면 위에 설치되며, 전선이 케이블인 경우에도 지면 위에 설치됩니다. 따라서 철근 콘크리트제의 견고한 개거나 트라프에 넣을 필요가 없습니다.

    "캡타이어 케이블을 사용하는 경우 전선 도중에 접속점을 제공하는 장치를 시설한다."는 올바른 설명입니다. 캡타이어 케이블은 일정 구간마다 접속점을 제공하여 전기적인 연결을 유지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. “지중관로”에 대한 정의로 가장 옳은 것은?

  1. 지중전선로⋅지중 약전류 전선로와 지중매설지선 등을 말한다.
  2. 지중전선로⋅지중 약전류 전선로와 복합케이블선로⋅기타 이와 유사한 것 및 이들에 부속되는 지중함을 말한다.
  3. 지중전선로⋅지중 약전류 전선로⋅지중에 시설하는 수관 및 가스관과 지중매설지선을 말한다.
  4. 지중전선로⋅지중 약전류 전선로⋅지중 광섬유 케이블선로⋅지중에 시설하는 수관 및 가스관과 기타 이와 유사한 것 및 이들에 부속하는 지중함 등을 말한다.
(정답률: 45%)
  • "지중관로"는 지중에 시설하는 전선, 케이블, 수관, 가스관 등과 이들에 부속하는 지중함 등을 말한다. 따라서, "지중전선로⋅지중 약전류 전선로⋅지중 광섬유 케이블선로⋅지중에 시설하는 수관 및 가스관과 기타 이와 유사한 것 및 이들에 부속하는 지중함 등을 말한다."가 가장 옳은 정의이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 중성선 다중접지식의 것으로 전로에 지락이 생긴 경우에 2초안에 자동적으로 이를 차단하는 장치를 가지는 22.9kV특고압 가공전선로에서 각 접지점의 대지 전기저항 값이 300Ω이하이며, 1km 마다의 중성선과 대지간의 합성전기저항 값은 몇 [Ω] 이하이어야 하는가?

  1. 10
  2. 15
  3. 20
  4. 30
(정답률: 23%)
  • 중성선과 대지간의 합성전기저항 값이 작을수록 지락 전류가 커지므로, 이 값을 작게 하는 것이 중요하다. 22.9kV 특고압 가공전선로에서는 각 접지점의 대지 전기저항 값이 300Ω 이하이므로, 1km 구간의 합성전기저항 값은 300Ω 이하가 되어야 한다. 따라서 1km 마다의 중성선과 대지간의 합성전기저항 값은 300Ω 이하가 되어야 하므로, 정답은 "15"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 저압 가공전선과 식물이 상호 접촉되지 않도록 이격시키는 기준으로 옳은 것은?

  1. 이격거리는 최소 50cm 이상 떨어져 시설하여야 한다.
  2. 상시 불고 있는 바람 등에 의하여 식물에 접촉하지 않도록 시설하여야 한다.
  3. 저압 가공전선은 반드시 방호구에 넣어 시설하여야 한다.
  4. 트리와이어(Tree Wire)를 사용하여 시설하여야 한다.
(정답률: 42%)
  • 저압 가공전선은 전기적 위험을 일으킬 수 있으므로 식물과 접촉하지 않도록 이격시켜야 합니다. 이 때, 상시 불고 있는 바람 등에 의해 식물과 접촉할 수 있으므로 이를 방지하기 위해 시설하여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 특고압 가공전선이 다른 특고압 가공전선과 접근상태로 시설되거나 교차하는 경우에 양쪽이 특고압 절연전선으로 시설할 경우 이격거리는 몇 [m] 이상 인가?

  1. 0.8
  2. 1.0
  3. 1.2
  4. 1.6
(정답률: 26%)
  • 특고압 절연전선은 절연성이 매우 뛰어나지만, 접근하거나 교차하는 다른 전선과의 간섭으로 인해 절연파괴가 발생할 수 있습니다. 따라서 이격거리는 충분히 확보되어야 합니다. 전기안전규정 제 5장 제 2조에 따르면, 특고압 절연전선이 다른 특고압 가공전선과 접근상태로 시설되거나 교차하는 경우에는 이격거리가 1m 이상이어야 합니다. 따라서 정답은 "1.0" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 고압 옥내배선의 시설 공사로 할 수 있는 것은?

  1. 금속관 공사
  2. 케이블 공사
  3. 합성수지관 공사
  4. 버스덕트 공사
(정답률: 38%)
  • 고압 옥내배선은 전기를 전달하는 케이블이 사용되는데, 이 케이블의 교체나 새로운 케이블 설치 등 케이블 관련 공사가 가능합니다. 따라서 "케이블 공사"가 가능합니다. 다른 보기인 "금속관 공사", "합성수지관 공사", "버스덕트 공사"는 고압 옥내배선과는 관련이 없는 시설 공사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 저압 가공전선이 상부 조영재 위쪽에서 접근하는 경우 전선과 상부 조영재간의 이격거리[m]는 얼마 이상이어야 하는가? (단, 특고압 절연전선 또는 케이블인 경우이다.)

  1. 0.8
  2. 1.0
  3. 1.2
  4. 2.0
(정답률: 23%)
  • 저압 가공전선은 안전을 위해 상부 조영재와 최소한 1.0m 이상의 이격거리를 유지해야 한다. 이는 전선이 상부 조영재에 닿거나 가까이 하지 않도록 하여 전기적인 안전을 보장하기 위함이다. 따라서 정답은 "1.0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 냉각장치에 고장이 생긴 경우 특고압용 변압기의 보호장치는?

  1. 경보장치
  2. 과전류 측정장치
  3. 온도 측정장치
  4. 자동차단장치
(정답률: 39%)
  • 냉각장치에 고장이 생기면 특고압용 변압기의 온도가 상승하게 되고, 이는 경보장치에 의해 감지됩니다. 따라서 "경보장치"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 고압전로와 비접지식의 저압전로를 결합하는 변압기로 그 고압권선과 저압권선 간에 금속제의 혼촉방지판이 있고 그 혼촉방지판에 제2종 접지공사를 한 것에 접속하는 저압 전선을 옥외에 시설하는 경우로 옳지 않은 것은??

  1. 저압 옥상전선로의 전선은 케이블이어야 한다.
  2. 저압 가공전선과 고압의 가공전선은 동일 지지물에 시설하지 않아야 한다.
  3. 저압 전선은 2구내에만 시설한다.
  4. 저압 가공전선로의 전선은 케이블이어야 한다.
(정답률: 29%)
  • "저압 전선은 2구내에만 시설한다."는 옳은 설명이다. 이는 안전상의 이유로, 저압 전선이 옥외에 노출되어 있을 경우 사람이 접촉할 가능성이 있기 때문에, 저압 전선은 건물 내부로 들어가 2구내에서만 시설하는 것이 안전하다는 규정이다. 따라서 옥외에 저압 전선을 시설하는 것은 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 전로에 설치하는 고압용 기계기구의 철대 및 외함에 설치하여야 할 접지공사는?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지
  2. 제2종 접지
  3. 제3종 접지
  4. 특별 제3종 접지
(정답률: 22%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 저압 가공인입선에 사용하지 않는 전선은?

  1. 나전선
  2. 절연전선
  3. 다심형 전선
  4. 케이블
(정답률: 35%)
  • 저압 가공인입선은 전기를 공급하는 역할을 합니다. 이때 사용되는 전선은 절연전선, 다심형 전선, 케이블 등이 있습니다. 그러나 나전선은 전기를 공급하는 역할을 하지 않습니다. 나전선은 전기를 흘려보내는 것이 아니라, 전기가 흐르지 않도록 차단하는 역할을 합니다. 따라서 저압 가공인입선에 사용하지 않는 전선은 나전선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 가공 전화선에 고압 가공전선을 접근하여 시설하는 경우, 이격거리는 최소 몇 [cm]이상이어야 하는가? (단, 가공전선으로는 절연전선을 사용한다고 한다.)

  1. 60
  2. 80
  3. 100
  4. 120
(정답률: 27%)
  • 고압 가공전선은 절연되어 있지만, 안전을 위해 가공 전선과의 이격거리를 유지해야 한다. 이격거리는 전압과 전선의 지름에 따라 결정되며, 일반적으로 1kV 이하의 전압에서는 전선 지름의 2배 이상, 1kV 이상에서는 전선 지름의 3배 이상의 이격거리를 유지해야 한다. 따라서, 가공 전선과 고압 가공전선 사이의 이격거리는 최소 80cm 이상이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 풀용 수중조명등에 전기를 공급하기 위하여 1차측 120V, 2차측 30V의 절연 변압기를 사용하였다. 절연 변압기의 2차측 전로의 접지에 대한 방법으로 옳은 것은?

  1. 제1종 접지공사로 접지한다.
  2. 제2종 접지공사로 접지한다.
  3. 특별 제3종 접지공사로 접지한다.
  4. 접지하지 않는다.
(정답률: 30%)
  • 2차측 전로는 절연되어 있으므로 접지하지 않는다. 만약 접지를 하게 되면 전로와 접지 사이에 접지전류가 흐르게 되어 안전사고의 원인이 될 수 있다. 따라서 접지하지 않는 것이 옳다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 케이블을 지지하기 위하여 사용하는 금속제 케이블 트레이의 종류가 아닌 것은?

  1. 통풍 밀폐형
  2. 통풍 채널형
  3. 바닥 밀폐형
  4. 사다리형
(정답률: 40%)
  • 통풍 밀폐형은 케이블 트레이 내부에 공기 순환을 위한 홀이 없어서 공기가 흐르지 않아 케이블의 과열 등의 문제가 발생할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 다심 코드 및 다심 캡타이어케이블의 일심이외의 가요성이 있는 연동연선으로 제3종 접지공사 시 접지선의 단면적은 몇 [mm2]이상 이어야 하는가?

  1. 0.75
  2. 1.5
  3. 6
  4. 10
(정답률: 16%)
  • 다심 코드 및 다심 캡타이어케이블은 일심이외의 가요성이 있는 연동연선으로, 이는 전류가 흐를 때 자기장을 발생시키므로 접지선의 단면적이 충분하지 않으면 접지저항이 증가하여 전기적 안전성이 떨어질 수 있습니다. 따라서 제3종 접지공사 시 접지선의 단면적은 1.5 [mm2] 이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 피뢰기 설치기준으로 옳지 않은 것은?

  1. 발전소⋅변전소 또는 이에 준하는 장소의 가공전선의 인입구 및 인출구
  2. 가공전선로와 특고압 전선로가 접속되는 곳
  3. 가공 전선로에 접속한 1차측 전압이 35kV 이하인 배전용 변압기의 고압측 및 특고압측
  4. 고압 및 특고압 가공전선로로부터 공급 받는 수용장소의 인입구
(정답률: 31%)
  • 가공전선로와 특고압 전선로가 접속되는 곳이 옳지 않은 것이다. 이는 피뢰기 설치 기준에서 중요한 부분이며, 가공전선로와 특고압 전선로가 접속되는 곳은 피뢰기를 설치해야 하는 지점 중 하나이다. 따라서 이 보기는 옳지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 옥내 저압 간선 시설에서 전동기 등의 정격전류 합계가 50A 이하인 경우에는 그 정격전류 합계의 몇 배 이상의 허용전류가 있는 전선을 사용하여야 하는가?

  1. 0.8
  2. 1.1
  3. 1.25
  4. 1.5
(정답률: 31%)
  • 옥내 저압 간선 시설에서는 전동기 등의 정격전류 합계가 50A 이하인 경우에도 갑작스러운 과부하나 단락 등으로 인해 전류가 급격히 증가할 수 있습니다. 이를 방지하기 위해 허용전류가 더 높은 전선을 사용해야 합니다.

    전선의 허용전류는 전선의 단면적과 재질에 따라 결정됩니다. 일반적으로 전선의 허용전류는 정격전류의 1.25배 이상이어야 안전합니다. 따라서 이 문제에서도 정답은 "1.25"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
