1과목: 전기응용

1. 적외선 가열과 관계없는 것은?

  1. 설비비가 적다.
  2. 구조가 간단하다.
  3. 두꺼운 목재의 건조에 적당하다.
  4. 공산품(工産品)의 표면건조에 적당하다.
(정답률: 78%)
  • 적외선 가열은 복사열을 이용하므로 표면 건조에 매우 효율적이며 구조가 간단하고 설비비가 적은 특징이 있습니다. 하지만 투과력이 낮아 두꺼운 목재의 내부까지 건조하는 데는 부적합하며, 두꺼운 목재 건조에는 유전가열 방식이 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 600W의 전열기로서 3ℓ의 물을 15℃로부터 100℃까지 가열하는데 필요한 시간은 약 몇 분인가? (단, 전열기의 발생 열은 모두 물의 온도상승에 사용되고 물의 증발은 없다.)

  1. 30
  2. 35
  3. 40
  4. 45
(정답률: 51%)
  • 전열기에서 발생한 전기 에너지가 모두 물의 온도 상승에 사용된다는 원리를 이용하여 가열 시간을 계산합니다.
    ① [기본 공식] $t = \frac{m \times c \times \Delta T}{P}$
    ② [숫자 대입] $t = \frac{3 \times 1 \times (100 - 15)}{0.6 \times 860}$
    ③ [최종 결과] $t = 0.49 \text{ h} \approx 30 \text{ min}$
  • 3×85 / 0.6×860×(1/60) = 29.65..

    대략 30분
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 플라이 휠 효과가 GD2(kgㆍm2)인 전동기의 회전자가 n2(rpm)에서 n1(rpm)으로 감속할 때 방출한 에너지(J)는?

(정답률: 69%)
  • 회전자의 관성 모멘트와 회전 속도 변화에 따른 에너지 방출량을 구하는 문제입니다. 에너지 변화량은 회전 에너지 공식 $\frac{1}{2} J \omega^2$를 기반으로 하며, $GD^2$와 $rpm$ 단위를 $J$ 단위로 환산하면 다음과 같습니다.
    ① [기본 공식] $E = \frac{GD^2(n_2^2 - n_1^2)}{730}$
    ② [숫자 대입] $E = \frac{GD^2(n_2^2 - n_1^2)}{730}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전기철도의 전기차에 대한 직류방식의 특징이 아닌 것은?

  1. 직류변환장치가 필요하다.
  2. 교류에 비해 전압강하가 크다.
  3. 사고 시 선택차단이 용이하다.
  4. 교류에 비해 절연계급을 낮출 수 있다.
(정답률: 50%)
  • 직류방식은 전압이 낮아 절연에 유리하고 전압강하가 크며 직류변환장치가 필요하지만, 사고 시 선택차단이 용이한 것은 교류방식의 특징입니다.

    오답 노트
    직류변환장치가 필요하다: 직류방식의 특징
    교류에 비해 전압강하가 크다: 직류방식의 특징
    교류에 비해 절연계급을 낮출 수 있다: 직류방식의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 반도체 소자의 동작방향성에 따른 분류 중 단방향 전압저지 소자가 아닌 것은?

  1. BJT
  2. IGBT
  3. 다이오드
  4. MOSFET
(정답률: 43%)
  • 반도체 소자의 동작 방향성에 따라 분류하면 MOSFET, BJT, 다이오드는 단방향 전압저지 소자이며, IGBT는 양방향 전압저지 소자에 해당합니다.

    오답 노트
    BJT, 다이오드, MOSFET: 단방향 전압저지 소자
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 2차 전지에 속하는 것은?

  1. 공기전기
  2. 망간전지
  3. 수은전지
  4. 연축전지
(정답률: 75%)
  • 충전과 방전이 가능하여 반복 사용할 수 있는 전지를 2차 전지라고 하며, 연축전지가 이에 해당합니다.

    오답 노트
    공기전지, 망간전지, 수은전지: 한 번 사용하면 재충전이 불가능한 1차 전지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 반사율 10%, 흡수율 20%인 5.6m2의 유리면에 광속 1000lm인 광원을 균일하게 비추었을 때 그 이면의 광속발산도(rlx)는? (단, 전등기구 효율은 80%이다.)

  1. 25
  2. 50
  3. 100
  4. 125
(정답률: 46%)
  • 광속발산도는 입사광속 중 투과된 광속을 면적으로 나눈 값에 전등기구 효율을 곱하여 산출합니다. 투과율은 $1 - (반사율 + 흡수율)$로 계산합니다.
    ① [기본 공식] $M = \frac{F}{A} \times (1 - \rho - \alpha) \times \eta$
    ② [숫자 대입] $M = \frac{1000}{5.6} \times (1 - 0.1 - 0.2) \times 0.8$
    ③ [최종 결과] $M = 100$ rlx
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같이 광원 L에 의한 모서리 B의 조도가 20lx일 때, B로 향하는 방향의 광도는 약 몇 cd인가?

  1. 780
  2. 833
  3. 900
  4. 950
(정답률: 71%)
  • 조도 공식을 이용하여 광도를 구합니다. 거리 $r$은 $\sqrt{4^2 + 3^2} = 5 \text{m}$이며, $\cos(\theta)$는 인접변/빗변인 $3/5$입니다.
    ① [기본 공식] $I = \frac{E \times r^2}{\cos(\theta)}$
    ② [숫자 대입] $I = \frac{20 \times 5^2}{3/5}$
    ③ [최종 결과] $I = 833.3 \text{cd}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전압과 전류의 관계에서 수하특성을 이용한 가열 방식은?

  1. 저항가열
  2. 유도가열
  3. 유전가열
  4. 아크가열
(정답률: 61%)
  • 아크가열은 아크열을 이용하는 방식으로, 전류가 증가할 때 전압이 감소하는 부특성인 수하특성을 나타내는 것이 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 전기철도에서 궤도(track)의 3요소가 아닌 것은?

  1. 레일
  2. 침목
  3. 도상
  4. 구배
(정답률: 70%)
  • 궤도의 3요소는 레일, 침목, 도상입니다.

    오답 노트
    구배: 궤도의 구성 요소가 아니라 선로의 기울기를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 연축전지(납축전지)의 방전이 끝나면 그 양극(+극)은 어느 물질로 되는가?

  1. Pb
  2. PbO
  3. PbO2
  4. PbSO4
(정답률: 73%)
  • 연축전지는 방전 시 양극( $PbO_{2}$)과 음극($$Pb$$)이 모두 황산($$H_{2}SO_{4}$$)과 반응하여 황산납($$PbSO_{4}$$)으로 변하는 원리를 가집니다.
    따라서 방전이 끝나면 양극은 $PbSO_{4}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 5층 빌딩에 설치된 적재중량 1000kg의 엘리베이터를 승강속도 50m/min로 운전하기 위한 전동기의 출력은 약 몇 kW 인가? (단, 권상기의 기계효율은 0.9이고 균형추의 불평형률은 1이다.)

  1. 4
  2. 6
  3. 7
  4. 9
(정답률: 58%)
  • 엘리베이터 전동기의 출력은 들어올리는 하중과 속도, 효율을 고려하여 계산합니다.
    ① [기본 공식]
    $$P = \frac{W \times v}{6.12 \times \eta}$$
    ② [숫자 대입]
    $$P = \frac{1000 \times 50}{6.12 \times 0.9}$$
    ③ [최종 결과]
    $$P = 9.1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 잔류편차가 발생하는 제어 방식은?

  1. 비례제어
  2. 적분제어
  3. 비례적분제어
  4. 비례적분미분제어
(정답률: 60%)
  • 비례제어는 오차의 크기에 비례하여 조작량을 결정하므로, 오차가 0이 되면 조작량도 0이 되어 목표값에 완전히 도달하지 못하는 잔류편차가 발생합니다.

    오답 노트
    적분제어, 비례적분제어, 비례적분미분제어: 적분 동작이 포함되어 있어 잔류편차를 제거할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 프로세서(공정) 제어에 속하지 않는 것은?

  1. 방위
  2. 유량
  3. 압력
  4. 온도
(정답률: 63%)
  • 프로세서 제어(공정 제어)는 유량, 압력, 온도, 농도 등 물질의 상태량을 조절하는 제어입니다.

    오답 노트
    방위: 위치, 각도 등 기계적 변위를 제어하는 서보기구제어에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 정류방식 중 맥동률이 가장 적은 것은? (단, 저항부하인 경우이다.)

  1. 3상 반파방식
  2. 3상 전파방식
  3. 단상 반파방식
  4. 단상 전파방식
(정답률: 72%)
  • 정류 방식에서 맥동률은 전압의 변동 폭을 의미하며, 상 수가 많고 전파 정류를 할수록 맥동률이 낮아져 직류에 가까워집니다. 맥동률의 크기는 단상 반파(121%) > 단상 전파(48%) > 3상 반파(17%) > 3상 전파(4%) 순으로 작아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 광원 중 루미네선스(luminescence)에 의한 발광현상을 이용하지 않은 것은?

  1. 형광램프
  2. 수은램프
  3. 네온램프
  4. 할로겐램프
(정답률: 66%)
  • 루미네선스는 열을 가하지 않고 빛을 내는 냉광 현상을 말합니다. 할로겐램프는 필라멘트에 열을 가해 빛을 내는 온도복사(열복사) 방식의 광원이므로 루미네선스에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 파이로 루미네선스(Pyro-luminescence)를 이용한 것은?

  1. 형광등
  2. 수은등
  3. 화학 분석
  4. 텔레비전 영상
(정답률: 57%)
  • 파이로 루미네선스는 1, 2족 원소 등을 가스 불꽃에 넣었을 때 금속 증기가 발광하는 현상으로, 주로 화학 분석이나 스펙트럼 분석에 이용됩니다.

    오답 노트
    형광등, 수은등: 전기 루미네선스
    텔레비전 영상: 음극선 루미네선스
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 열전 온도계의 원리는?

  1. 홀효과
  2. 핀치효과
  3. 톰슨효과
  4. 제벡효과
(정답률: 82%)
  • 서로 다른 두 금속의 접합점에 온도 차이가 있을 때 기전력이 발생하는 제벡효과를 이용하여 온도를 측정하는 것이 열전 온도계의 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 가시광선 중에서 시감도가 가장 좋은 광색과 그 때의 시감도(nm)는 얼마인가?

  1. 황적색, 680nm
  2. 황록색, 680nm
  3. 황적색, 555nm
  4. 황록색, 555nm
(정답률: 65%)
  • 인간의 눈이 가장 민감하게 반응하는 시감도가 가장 좋은 광색은 황록색이며, 이때의 파장은 $555 \text{ nm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 저항 용접의 특징으로 틀린 것은?

  1. 잔류응력이 작다.
  2. 용접부의 온도가 높다.
  3. 전원에는 상용주파수를 사용한다.
  4. 대전류가 필요하기 때문에 설비비가 높다.
(정답률: 38%)
  • 저항용접은 모재 접합부에 대전류를 흘려 발생하는 저항열로 반용융 상태를 만든 뒤 압력을 가해 접합하는 방식입니다. 다른 아크 용접들에 비해 국부적으로 열이 발생하며, 온도가 약 $1,500^{\circ}C$ 정도로 상대적으로 낮습니다.

    오답 노트
    잔류응력이 작다: 특징 맞음
    전원에는 상용주파수를 사용한다: 특징 맞음
    대전류가 필요하기 때문에 설비비가 높다: 특징 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 수차의 특유속도 NS를 나타내는 계산식으로 옳은 것은? (단, 유효낙차 : H(m), 수차의 출력 : P(kW), 수차의 정격 회전수 : N(rpm) 이라 한다.)

(정답률: 50%)
  • 수차의 특유속도 $N_{S}$는 정격 회전수, 출력, 유효낙차의 관계를 통해 결정되며 아래의 수식으로 정의됩니다.
    $$N_{S} = \frac{N P^{\frac{1}{2}}}{H^{\frac{5}{4}}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 화력 발전소에서 가장 큰 손실은?

  1. 소내용 동력
  2. 복수기의 발열손
  3. 연돌 배출가스 손실
  4. 터빈 및 발전기의 손실
(정답률: 49%)
  • 화력 발전소의 에너지 흐름 중 터빈을 통과한 증기가 복수기에서 냉각수로 응축될 때 버려지는 복수기의 발열손이 전체 손실 중 가장 큰 비중을 차지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 전력계통에서의 단락용량 증대가 문제가 되고 있다. 이러한 단락용량을 경감하는 대책이 아닌 것은?

  1. 사고 시 모선을 통합한다.
  2. 상위전압 계통을 구성한다.
  3. 모선 간에 한류 리액터를 삽입한다.
  4. 발전기와 변압기의 임피던스를 크게 한다.
(정답률: 40%)
  • 단락용량을 경감하기 위해서는 계통의 임피던스를 증가시키거나 모선을 분리하여 고장 전류의 경로를 제한해야 합니다.

    오답 노트
    사고 시 모선을 통합한다: 모선을 통합하면 임피던스가 감소하여 단락용량이 오히려 증대됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 피뢰기의 구비조건이 아닌 것은?

  1. 속류의 차단능력이 충분할 것
  2. 충격 방전 개시 전압이 높을 것
  3. 상용 주파 방전 개시 전압이 높을 것
  4. 방전 내량이 크고, 제한 전압이 낮을 것
(정답률: 45%)
  • 피뢰기는 이상전압 발생 시 신속하게 방전하여 기기를 보호해야 하므로, 충격 방전 개시 전압은 낮을수록 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 150kVA 전력용 콘덴서에 제5고조파를 억제시키기 위해 필요한 직렬리액터의 최소 용량은 몇 kVA 인가?

  1. 1.5
  2. 3
  3. 4.5
  4. 6
(정답률: 39%)
  • 제5고조파 억제를 위한 직렬리액터 용량은 이론적으로 콘덴서 용량의 4%를 적용하여 계산합니다.
    ① [기본 공식] $Q_{L} = Q_{C} \times 0.04$
    ② [숫자 대입] $Q_{L} = 150 \times 0.04$
    ③ [최종 결과] $Q_{L} = 6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 영상변류기와 관계가 가장 깊은 계전기는?

  1. 차동계전기
  2. 과전류계전기
  3. 과전압계전기
  4. 선택접지계전기
(정답률: 48%)
  • 영상변류기(ZCT)는 지락 사고 시 발생하는 영상 전류를 검출하는 장치입니다. 따라서 지락 사고 구간을 선택적으로 차단하는 선택접지계전기와 가장 밀접한 관계가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 3상 계통에서 수전단전압 60kV, 전류 250A, 선로의 저항 및 리액턴스가 각각 7.61Ω, 11.85Ω일 때 전압강하율은? (단, 부하역률은 0.8(늦음)이다.)

  1. 약 5.50[%]
  2. 약 7.34[%]
  3. 약 8.69[%]
  4. 약 9.52[%]
(정답률: 33%)
  • 3상 계통의 전압강하 공식을 이용하여 수전단 전압 대비 전압 강하의 비율을 계산하는 문제입니다. 역률이 $0.8$일 때 무효율은 $\sqrt{1-0.8^2} = 0.6$을 사용합니다.
    ① [기본 공식] $\text{Voltage Drop Rate} = \frac{\sqrt{3} I (R \cos \theta + X \sin \theta)}{V_r} \times 100$
    ② [숫자 대입] $\text{Voltage Drop Rate} = \frac{\sqrt{3} \times 250 \times (7.61 \times 0.8 + 11.85 \times 0.6)}{60 \times 10^3} \times 100$
    ③ [최종 결과] $\text{Voltage Drop Rate} = 9.52$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 선간전압, 부하역률, 선로손실, 전선중량 및 배전거리가 같다고 할 경우 단상 2선식과 3상 3선식의 공급전력의 비(단상/3상)는?

  1. 3/2
  2. 1/√3
  3. √3
  4. √3/2
(정답률: 37%)
  • 동일 조건에서 단상 2선식과 3상 3선식의 전력 전송 효율을 비교하는 문제입니다. 전선 중량과 전압 강하가 일정할 때, 전송 전력의 비는 전압 및 상 수의 관계에 의해 결정됩니다.
    ① [기본 공식] $\text{Ratio} = \frac{P_{1\phi}}{P_{3\phi}} = \frac{\sqrt{3}}{2}$
    ② [숫자 대입] $\text{Ratio} = \frac{\sqrt{3}}{2}$
    ③ [최종 결과] $\text{Ratio} = \frac{\sqrt{3}}{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 배전선로의 용어 중 틀린 것은?

  1. 궤전점 : 간선과 분기선의 접속점
  2. 분기선 : 간선으로 분기되는 변압기에 이르는 선로
  3. 간선 : 급전선에 접속되어 부하로 전력을 공급하거나 분기선을 통하여 배전하는 선로
  4. 급전선 : 배전용 변전소에서 인출되는 배전선로에서 최초의 분기점까지의 전선으로 도중에 부하가 접속되어 있지 않은 선로
(정답률: 47%)
  • 배전선로의 구성 요소에 대한 정의를 묻는 문제입니다. 궤전점은 간선과 분기선의 접속점이 아니라, 배전선로의 전원측 끝점(급전점)을 의미합니다.

    오답 노트
    분기선: 간선에서 변압기로 이어지는 선로 (옳음)
    간선: 급전선에서 분기선으로 전력을 공급하는 선로 (옳음)
    급전선: 변전소에서 최초 분기점까지 부하가 없는 선로 (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 송전계통에서 발생한 고장 때문에 일부 계통의 위상각이 커져서 동기를 벗어나려고 할 경우 이것을 검출하고 계통을 분리하기 위해서 차단하지 않으면 안 될 경우에 사용되는 계전기는?

  1. 한시계전기
  2. 선택단락계전기
  3. 탈조보호계전기
  4. 방향거리계전기
(정답률: 46%)
  • 송전계통에서 고장으로 인해 위상각이 커져 동기 탈조(Out-of-step) 현상이 발생할 때, 이를 검출하여 계통을 신속히 분리함으로써 설비를 보호하는 장치는 탈조보호계전기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 보일러 급수 중에 포함되어 있는 산소 등에 의한 보일러배관의 부식을 방지할 목적으로 사용되는 장치는?

  1. 탈기기
  2. 공기 예열기
  3. 급수 가열기
  4. 수위 경보기
(정답률: 57%)
  • 보일러 급수 내의 용존 산소는 배관 부식의 주원인이 되므로, 이를 제거하여 부식을 방지하는 장치는 탈기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 선간거리를 D, 전선의 반지름을 r이라 할 때 송전선의 정전용량은?

  1. 에 비례한다.
  2. 에 비례한다.
  3. 에 반비례한다.
  4. 에 반비례한다.
(정답률: 54%)
  • 송전선의 정전용량 $C$는 $\log_{10} \frac{D}{r}$에 반비례하는 특성을 가집니다. 따라서 에 반비례하는 것이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 전주사이의 경간이 80m인 가공전선로에서 전선 1m당의 하중이 0.37kg, 전선의 이도가 0.8m일 때 수평장력은 몇 kg 인가?

  1. 330
  2. 350
  3. 370
  4. 390
(정답률: 51%)
  • 가공전선로의 이도 공식을 이용하여 수평장력을 구하는 문제입니다.
    ① [기본 공식] $T = \frac{ws^2}{8d}$
    ② [숫자 대입] $T = \frac{0.37 \times 80^2}{8 \times 0.8}$
    ③ [최종 결과] $T = 370$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 차단기의 정격투입전류란 투입되는 전류의 최초 주파수의 어느 값을 말하는가?

  1. 평균값
  2. 최대값
  3. 실효값
  4. 직류값
(정답률: 53%)
  • 차단기의 정격투입전류는 투입되는 전류의 최초 주파수에서 나타나는 최대값을 기준으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 가공 송전선에 사용되는 애자 1연 중 전압부담이 최대인 애자는?

  1. 중앙에 있는 애자
  2. 철탑에 제일 가까운 애자
  3. 전선에 제일 가까운 애자
  4. 전선으로부터 1/4 지점에 있는 애자
(정답률: 53%)
  • 애자련의 전압 분담은 전선 쪽에서 철탑 쪽으로 갈수록 작아지는 특성을 가집니다. 따라서 전선에 가장 가까운 애자가 가장 큰 정전용량 차이로 인해 최대 전압 부담을 가지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 송전선에 복도체를 사용하는 주된 목적은?

  1. 역률개선
  2. 정전용량의 감소
  3. 인덕턴스의 증가
  4. 코로나 발생의 방지
(정답률: 60%)
  • 복도체(다도체)를 사용하면 전선 1가닥일 때보다 등가 반지름이 증가하여 전선 표면의 전위 경도가 낮아집니다. 이를 통해 공기의 절연 파괴 현상인 코로나 발생을 방지하고 전력 손실을 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 송전선로의 중섬점 접지의 주된 목적은?

  1. 단락전류 제한
  2. 송전용량의 극대화
  3. 전압강하의 극소화
  4. 이상전압의 발생방지
(정답률: 63%)
  • 중성점 접지는 계통의 중성점을 대지에 연결하여 이상전압(지락 사고 시 전위 상승 등)의 발생을 억제하고, 보호 계전기의 동작을 확실하게 하여 전력 계통의 절연 레벨을 낮추고 안정성을 확보하는 것이 주된 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 그 값이 1 이상인 것은?

  1. 부등률
  2. 부하율
  3. 수용률
  4. 전압강하율
(정답률: 64%)
  • 부등률은 각 부하의 최대 전력 발생 시간이 서로 다를 때 나타나는 비율로, 항상 1보다 큰 값을 가집니다.

    오답 노트
    부하율, 수용률: 일반적으로 1보다 작거나 같은 값으로 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 송전계통의 안정도 증진방법에 대해 성명이 아닌 것은?

  1. 전압변동을 작게 한다.
  2. 직렬리액턴스를 크게 한다.
  3. 고장 시 발전기 입ㆍ출력의 불평형을 작게 한다.
  4. 고장전류를 줄이고 고장구간을 신속하게 차단한다.
(정답률: 59%)
  • 송전계통의 안정도를 높이려면 전력 전송 능력을 증대시키고 전압 변동을 억제해야 합니다. 직렬리액턴스가 커지면 전송 전력이 감소하여 계통의 안정도가 저하되므로, 안정도 증진을 위해서는 직렬리액턴스를 작게 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 고장점에서 전원 측을 본 계통 임피던스를 Z(Ω), 고장점의 상전압을 E(V)라 하면 3상 단락전류(A)는?

  1. E/Z
  2. ZE/√3
  3. √3E/Z
  4. 3E/Z
(정답률: 36%)
  • 3상 단락사고 시 고장점에서의 단락전류는 옴의 법칙에 따라 상전압을 계통 임피던스로 나눈 값과 같습니다.
    ① [기본 공식] $I_{s} = \frac{E}{Z}$
    ② [숫자 대입] $I_{s} = \frac{E}{Z}$
    ③ [최종 결과] $I_{s} = \frac{E}{Z}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 전압이나 전류의 제어가 불가능한 소지는?

  1. SCR
  2. GTO
  3. IGBT
  4. Diode
(정답률: 58%)
  • Diode는 P형 반도체와 N형 반도체를 접합한 소자로, 한 방향으로만 전류를 흐르게 하는 정류 작용만 수행하며 게이트 단자가 없어 전압이나 전류를 임의로 제어할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 2대의 동기발전기가 병렬 운전하고 있을 때 동기화 전류가 흐르는 경우는?

  1. 부하분담에 차가 있을 때
  2. 기전력의 크기에 차가 있을 때
  3. 기전력의 위상에 차가 있을 때
  4. 기전력의 파형에 차가 있을 때
(정답률: 50%)
  • 동기발전기 병렬 운전 시 두 기기의 기전력 위상에 차이가 있으면, 이를 보정하기 위해 두 발전기 사이에 흐르는 전류가 발생하는데 이를 동기화 전류라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 전기자저항이 각각 RA=0.1Ω과 RB=0.2Ω인 100V, 10kW의 두 분권발전기의 유기기전력을 같게 해서 병렬 운전하여, 정격전압으로 135A의 부하전류를 공급할 때 각 기기의 분담전류는 몇 A 인가?

  1. IA=80, IB=55
  2. IA=90, IB=45
  3. IA=100, IB=35
  4. IA=110, IB=25
(정답률: 50%)
  • 분권발전기의 병렬 운전 시 유기기전력이 같다면, 각 기기의 분담전류는 전기자저항에 반비례하여 배분됩니다.
    ① [기본 공식] $I_{A} : I_{B} = R_{B} : R_{A}$
    ② [숫자 대입] $I_{A} : I_{B} = 0.2 : 0.1 = 2 : 1$
    ③ [최종 결과] $I_{A} = 135 \times \frac{2}{3} = 90\text{A}, I_{B} = 135 \times \frac{1}{3} = 45\text{A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 직류 타여자발전기의 부하전류와 전기자전류의 크기는?

  1. 전기자전류와 부하전류가 같다.
  2. 부하전류가 전기자전류보다 크다.
  3. 전기자전류가 부하전류보다 크다.
  4. 전기자전류와 부하전류는 항상 0이다.
(정답률: 42%)
  • 직류 타여자발전기는 계자 권선이 전기자 회로와 완전히 분리되어 독립적으로 전원을 공급받으므로, 전기자에서 생성되어 나가는 전류가 곧바로 부하로 흐르게 되어 전기자전류와 부하전류가 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 직류 분권전동기에서 단자전압 210V, 전기자전류 20A, 1500rpm으로 운전할 때 발생 토크는 약 몇 Nㆍm 인가? (단, 전기자저항은 0.15Ω이다.)

  1. 13.2
  2. 26.4
  3. 33.9
  4. 66.9
(정답률: 41%)
  • 발생 토크는 전동기의 출력(전기적 출력)과 회전속도의 관계식을 통해 구할 수 있습니다.
    ① [기본 공식] $T = 9.55 \frac{(V - I_a R_a) I_a}{N}$
    ② [숫자 대입] $T = 9.55 \frac{(210 - 20 \times 0.15) \times 20}{1500}$
    ③ [최종 결과] $T = 26.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 60Hz, 12극, 회전자의 외경 2m인 동기발전기에 있어서 회전자의 주변속도는 약 몇 m/s 인가?

  1. 43
  2. 62.8
  3. 120
  4. 132
(정답률: 51%)
  • 회전자의 주변속도는 동기속도를 구한 뒤, 원의 둘레와 회전수를 곱하여 산출합니다.
    ① [기본 공식] $v = \frac{\pi D N_s}{60}$
    ② [숫자 대입] $v = \frac{\pi \times 2 \times \frac{120 \times 60}{12}}{60}$
    ③ [최종 결과] $v = 62.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 220V, 60Hz, 8극, 15kW의 3상 유도전동기에서 전부하 회전수가 864rpm이면 이 전동기의 2차 동손은 몇 W인가?

  1. 435
  2. 537
  3. 625
  4. 723
(정답률: 48%)
  • 전동기의 2차 동손은 슬립과 출력의 관계를 이용하여 구할 수 있습니다. 먼저 동기속도 $N_s = \frac{120f}{P} = \frac{120 \times 60}{8} = 900\text{ rpm}$ 임을 확인하고 계산합니다.
    ① [기본 공식] $P_{cu2} = \frac{s}{1-s} P_o$
    ② [숫자 대입] $P_{cu2} = \frac{\frac{900-864}{900}}{1-\frac{900-864}{900}} \times 15 \times 10^3$
    ③ [최종 결과] $P_{cu2} = 625$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 병렬 운전하고 있는 2대의 3상 동기발전기 사이에 무효순환전류가 흐르는 경우는?

  1. 부하의 증가
  2. 부하의 감소
  3. 여자전류의 변화
  4. 원동기의 출력변화
(정답률: 47%)
  • 동기발전기 병렬 운전 시, 각 발전기의 여자전류가 달라지면 유도기전력의 크기가 변하여 두 발전기 사이에 무효순환전류가 흐르게 됩니다.

    오답 노트
    부하의 증가/감소, 원동기의 출력변화: 유효순환전류가 흐르는 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 유도전동기의 특성에서 토크와 2차 입력 및 동기속도의 관계는?

  1. 토크는 2차 입력과 동기속도의 곱에 비례한다.
  2. 토크는 2차 입력에 반비례하고, 동기속도에 비례한다.
  3. 토크는 2차 입력에 비례하고, 동기속도에 반비례한다.
  4. 토크는 2차 입력의 자승에 비례하고, 동기속도의 자승에 반비례한다.
(정답률: 51%)
  • 유도전동기에서 토크 $T$는 2차 입력 $P_{2}$에 비례하고 동기속도 $\omega_{s}$에 반비례하는 관계를 가집니다.
    $$T = \frac{P_{2}}{\omega_{s}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 직류발전기를 병렬 운전할 때 균압선이 필요한 직류발전기는?

  1. 분권발전기, 직권발전기
  2. 분권발전기, 복권발전기
  3. 직권발전기, 복권발전기
  4. 분권발전기, 단극발전기
(정답률: 50%)
  • 직권발전기와 복권발전기는 부하 전류의 변화에 따라 전압이 변하는 특성이 있어, 병렬 운전 시 각 발전기의 전압을 일정하게 유지하고 부하를 균등하게 분담시키기 위해 균압선이 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. △결선 변압기의 한 대가 고장으로 제거되어 V결선으로 공급할 때 공급할 수 있는 전력은 고장 전 전력에 대하여 몇 % 인가?

  1. 57.7
  2. 66.7
  3. 75.0
  4. 86.6
(정답률: 54%)
  • △결선에서 V결선으로 변경 시 출력 전력은 원래의 57.7%로 감소합니다.
    ① [기본 공식] $P_{V} = \frac{1}{\sqrt{3}} P_{\Delta}$
    ② [숫자 대입] $P_{V} = \frac{1}{1.732} \times 100$
    ③ [최종 결과] $P_{V} = 57.7$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 유도전동기의 출력과 같은 것은?(문제 오류로 실제 시험자에서는 2, 3번이 정답 처리 되었습니다. 여기서는 2번을 누르면 정답 처리 됩니다.)

  1. 출력 = 입력전압 - 철손
  2. 출력 = 기계출력 - 기계손
  3. 출력 = 2차 입력 - 2차 저항손
  4. 출략 = 입력전압 - 1차 저항손
(정답률: 59%)
  • 유도전동기의 최종 출력은 전동기 내부에서 발생한 기계적 출력에서 마찰손이나 풍손과 같은 기계손을 뺀 값으로 정의됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 220V,50kW인 직류 직권전동기를 운전하는데 전기자 저항(브러시의 접촉저항 포함)이 0.05Ω이고 기계적 손실이 1.7kW, 표유손이 출력의 1%이다. 부하전류가 100A일 때의 출력은 약 몇 kW인가?

  1. 14.5
  2. 16.7
  3. 18.2
  4. 19.6
(정답률: 23%)
  • 직류 직권전동기의 출력은 입력에서 전기적 손실(전압강하)과 기계적 손실, 표유손을 모두 제외한 값입니다.
    ① [기본 공식] $P_{out} = (V \times I - I^{2} \times R) - P_{mech} - P_{stray}$
    ② [숫자 대입] $P_{out} = (220 \times 100 - 100^{2} \times 0.05) - 1700 - (220 \times 100 \times 0.01)$
    ③ [최종 결과] $P_{out} = 19600 \text{ W} = 19.6 \text{ kW}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 변압기의 2차를 단락한 경우에 1차 단락전류 Is1은? (단, V1 : 1차 단자전압, Z1 : 1차 권선의 임피던스, Z2 : 2차 권선의 임피던스, a : 권수비, Z : 부하의 임피던스)

(정답률: 42%)
  • 변압기 2차측을 단락했을 때 1차측으로 환산한 전체 임피던스를 이용하여 단락전류를 구합니다. 2차 임피던스 $Z_2$를 1차측으로 환산하면 권수비의 제곱인 $a^2$을 곱한 $a^2 Z_2$가 됩니다.
    ① [기본 공식]
    $$I_{s1} = \frac{V_1}{Z_1 + a^2 Z_2}$$
    ② [숫자 대입]
    $$I_{s1} = \frac{V_1}{Z_1 + a^2 Z_2}$$
    ③ [최종 결과]
    $$I_{s1} = \frac{V_1}{Z_1 + a^2 Z_2}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 농형 유도전동기의 속도제어법이 아닌 것은?

  1. 극수변환
  2. 1차 저항변환
  3. 전원전압변환
  4. 전원주파수변환
(정답률: 41%)
  • 농형 유도전동기는 회전자가 구리 막대로 단락된 구조이므로 외부에서 저항을 조절할 수 없습니다. 따라서 1차 저항변환은 속도제어법으로 사용할 수 없습니다.

    오답 노트
    극수변환, 전원전압변환, 전원주파수변환: 농형 유도전동기에서 실제로 사용 가능한 속도제어 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 선박추진용 및 전기자동차용 구동전동기의 속도제어로 가장 적합한 것은?

  1. 저항에 의한 제어
  2. 전압에 의한 제어
  3. 극수변환에 의한 제어
  4. 전원주파수에 의한 제어
(정답률: 46%)
  • 전동기의 회전 속도는 주파수에 비례하므로, 정밀하고 광범위한 속도 제어가 필요한 선박추진용 및 전기자동차용 구동전동기에는 전원주파수에 의한 제어(인버터 제어)가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 75W 이하의 소 출력으로 소형공구, 영사기, 치과 의료용 등에 널리 이용되는 전동기는?

  1. 단상 반발전동기
  2. 영구자석 스텝전동기
  3. 3상 직권 정류자전동기
  4. 단상 직권 정류전동기
(정답률: 50%)
  • 단상 직권 정류전동기는 구조가 간단하고 소형이며, $75\text{W}$이하의 소출력으로 소형공구, 영사기, 치과 의료용 기기 등에 널리 사용되는 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 변압기의 등가회로를 작성하기 위하여 필요한 시험은?

  1. 권선저항측정, 무부하시험, 단락시험
  2. 상회전시험, 절연내력시험, 권선저항측정
  3. 온도상승시험, 절연내력시험, 무부하시험
  4. 온도상승시험, 절연내력시험, 권선저항측정
(정답률: 52%)
  • 변압기의 등가회로를 구성하기 위해서는 각 파라미터를 측정해야 합니다. 권선저항측정으로 저항 성분을, 무부하시험으로 철손과 여자 임피던스를, 단락시험으로 동손과 임피던스 전압을 구할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 변압기에서 권수가 2배가 되면 유기기전력은 몇 배가 되는가?

  1. 1
  2. 2
  3. 4
  4. 8
(정답률: 45%)
  • 변압기의 유기기전력은 코일의 권수(감은 횟수)에 정비례합니다. 따라서 권수가 2배가 되면 유기기전력 또한 2배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다이오드를 사용한 정류회로에서 여러 개를 병력로 연결하여 사용할 경우 얻는 효과는?

  1. 인가전압 증가
  2. 다이오드의 효율 증가
  3. 부하 출력의 맥동률 감소
  4. 다이오드의 허용전류 증가
(정답률: 43%)
  • 다이오드를 병렬로 연결하면 회로에 흐르는 전체 전류가 각 다이오드로 분산되어 흐르게 되므로, 개별 다이오드에 가해지는 전류 부담이 줄어들어 전체적인 허용전류가 증가하는 효과가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론

61. R=50Ω, L=200mH 의 직렬회로에서 주파수 f=50Hz의 교류에 대한 역률(%)은?

  1. 82.3
  2. 72.3
  3. 62.3
  4. 52.3
(정답률: 43%)
  • 역률은 전체 임피던스에 대한 저항의 비율로 계산하며, 유도성 리액턴스 $X_L = 2\pi fL$ 공식을 먼저 적용합니다.
    ① [기본 공식] $ \cos\theta = \frac{R}{\sqrt{R^2 + (2\pi fL)^2}} $
    ② [숫자 대입] $ \cos\theta = \frac{50}{\sqrt{50^2 + (2 \times 3.14 \times 50 \times 0.2)^2}} $
    ③ [최종 결과] $ \cos\theta = 0.623 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 그림과 같은 회로에서 스위치 S를 닫았을 때 시정수(sec)의 값은? (단, L=10mH, R=20Ω이다.)

  1. 200
  2. 2000
  3. 5×10-3
  4. 5×10-4
(정답률: 39%)
  • RL 직렬회로에서 시정수는 인덕턴스를 저항으로 나눈 값으로 정의됩니다.
    ① [기본 공식] $ \tau = \frac{L}{R} $
    ② [숫자 대입] $ \tau = \frac{10 \times 10^{-3}}{20} $
    ③ [최종 결과] $ \tau = 5 \times 10^{-4} $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음과 같은 회로에서 t=0인 순간에 스위치 S를 닫았다. 이 순간에 인덕턴스 L에 걸리는 전압(V)은? (단, L의 초기 전류는 0이다.)

  1. 0
  2. LE/R
  3. E
  4. E/R
(정답률: 39%)
  • 인덕터 $L$은 전류의 급격한 변화를 방해하는 성질이 있어, 스위치를 닫는 순간($t=0$) 초기 전류가 0이라면 인덕터는 개방 회로(Open Circuit)처럼 동작합니다. 따라서 회로에 전류가 흐르지 않아 저항 $R$에서의 전압 강하는 0이 되고, 공급 전압 $E$가 모두 인덕터 $L$에 걸리게 됩니다.
    ① [기본 공식] $V_L = E - I R$
    ② [숫자 대입] $V_L = E - 0 \times R$
    ③ [최종 결과] $V_L = E$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. RLC 직렬회로에서 공진 시의 전류는 공급전압에 대하여 어떤 위상차를 갖는가?

  1. 0°
  2. 90°
  3. 180°
  4. 270°
(정답률: 43%)
  • RLC 직렬회로에서 공진이 발생하면 유도 리액턴스와 용량 리액턴스가 서로 상쇄되어 회로의 임피던스는 순수 저항 성분만 남게 됩니다. 따라서 전압과 전류의 위상차는 $0^{\circ}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 회로에 전압비 전달함수 는?

  1. RC
  2. 1/RC
  3. RCs+1
  4. 1/RCs+1
(정답률: 52%)
  • 주어진 회로는 RC 저역통과 필터 구조이며, 전압 분배 법칙을 라플라스 변환 영역에서 적용하여 전달함수를 구합니다.
    ① [기본 공식] $G(s) = \frac{\frac{1}{Cs}}{\frac{1}{Cs} + R}$
    ② [숫자 대입] $G(s) = \frac{1}{1 + RCs}$
    ③ [최종 결과] $G(s) = \frac{1}{RCs + 1}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 대칭 3상 교류전원에서 각 상의 전압이 va, vb, vc 일 때 3상 전압(V)의 합은?

  1. 0
  2. 1.3va
  3. 0.5va
  4. 3va
(정답률: 54%)
  • 대칭 3상 교류전원은 각 상의 전압 크기가 같고 위상차가 $120^{\circ}$씩 동일하므로, 세 전압의 벡터 합은 항상 0이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 측정하고자 하는 전압이 전압계의 최대 눈금보다 클 때에 전압계에 직렬로 저항을 접속하여 측정 범위를 넓히는 것은?

  1. 분류기
  2. 분광기
  3. 배율기
  4. 감쇠기
(정답률: 58%)
  • 전압계의 측정 범위를 넓히기 위해 전압계와 직렬로 연결하는 고저항을 배율기라고 합니다.

    오답 노트
    분류기: 전류계의 측정 범위를 넓히기 위해 병렬로 연결하는 저항
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 의 시간함수 f(t)는 어느 것인가?

  1. 2etcos2t
  2. 2etsin2t
  3. 2e-tcos2t
  4. 2e-tsin2t
(정답률: 42%)
  • 주어진 $F(s)$의 분모를 완전제곱식으로 변형하여 역라플라스 변환을 수행합니다. $\frac{s+a}{(s+a)^2 + \omega^2}$ 형태는 $e^{-at}\cos \omega t$로 변환됩니다.
    ① [기본 공식] $F(s) = \frac{2(s+1)}{(s+1)^2 + 2^2}$
    ② [숫자 대입] $f(t) = 2 \mathcal{L}^{-1} \{ \frac{s+1}{(s+1)^2 + 2^2} \}$
    ③ [최종 결과] $f(t) = 2e^{-t}\cos 2t$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 어느 회로망의 응답 h(t)=(e-t+2e-2t)u(t)의 라플라스 변환은?

(정답률: 34%)
  • 지수함수 $e^{-at}u(t)$의 라플라스 변환은 $\frac{1}{s+a}$입니다. 선형성에 의해 각 항을 변환하여 합산합니다.
    ① [기본 공식] $\mathcal{L} \{ e^{-at} + 2e^{-bt} \} = \frac{1}{s+a} + \frac{2}{s+b}$
    ② [숫자 대입] $H(s) = \frac{1}{s+1} + \frac{2}{s+2} = \frac{(s+2) + 2(s+1)}{(s+1)(s+2)}$
    ③ [최종 결과] $H(s) = \frac{3s+4}{(s+1)(s+2)}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 그림과 같은 e=Emsinωt인 정현파 교류의 반파정류파형의 실효값은?

  1. Em
  2. Em/√2
  3. Em/2
  4. Em/√3
(정답률: 41%)
  • 정현파의 반파정류 파형은 한 주기 동안 절반만 전압이 인가되므로, 실효값은 전체 정현파 실효값인 $\frac{E_m}{\sqrt{2}}$에 $\frac{1}{\sqrt{2}}$을 곱한 값과 같습니다.
    ① [기본 공식] $E_{rms} = \sqrt{\frac{1}{T} \int_{0}^{T/2} (E_m \sin \omega t)^2 dt}$
    ② [숫자 대입] $E_{rms} = \frac{E_m}{2}$
    ③ [최종 결과] $E_{rms} = \frac{E_m}{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 전압 e=100sin10t+20sin20t(V)이고, 전류 i=20sin(10t-60)+10sin20t(A)일 때 소비전력은 몇 W 인가?

  1. 500
  2. 550
  3. 600
  4. 650
(정답률: 39%)
  • 비정현파 교류의 소비전력은 각 고조파 성분별 전력의 합으로 구합니다. 전압과 전류의 위상차를 고려하여 유효전력을 계산합니다.
    ① [기본 공식] $P = V_1 I_1 \cos \theta_1 + V_2 I_2 \cos \theta_2$
    ② [숫자 대입] $P = \frac{100}{\sqrt{2}} \times \frac{20}{\sqrt{2}} \times \cos 60^{\circ} + \frac{20}{\sqrt{2}} \times \frac{10}{\sqrt{2}} \times \cos 0^{\circ}$
    ③ [최종 결과] $P = 500 + 100 = 600$ W
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. r(Ω)인 6개의 저항을 그림과 같이 접속하고 평형 3상 전압 E를 가했을 때 전류 I 는 몇 A인가? (단, r=3Ω, E=60V이다.)

  1. 8.66
  2. 9.56
  3. 10.8
  4. 12.6
(정답률: 43%)
  • 그림의 회로를 Y결선으로 변환하여 상전류를 구하는 문제입니다. $\Delta$결선을 Y결선으로 변환하면 저항은 $1/3$배가 되며, 전체 저항은 직렬 저항 $r$과 변환된 저항의 합으로 계산합니다.
    ① [기본 공식] $I = \frac{E}{\sqrt{3}(r + \frac{1}{3}r)}$
    ② [숫자 대입] $I = \frac{60}{\sqrt{3}(3 + \frac{1}{3} \times 3)}$
    ③ [최종 결과] $I = 8.66$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

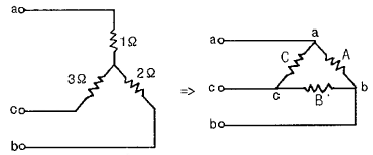

73. 다음과 같은 Y결선 회로와 등가인 △결선 회로의 A, B, C 값은 몇 Ω 인가?

(정답률: 49%)
  • Y결선을 $\Delta$결선으로 변환할 때는 두 저항의 곱의 합을 마주 보는 Y저항으로 나누어 계산합니다.
    $$R_{\Delta} = \frac{R_1 R_2 + R_2 R_3 + R_3 R_1}{R_{opposite}}$$
    $$A = \frac{1 \times 2 + 2 \times 3 + 3 \times 1}{3} = \frac{11}{3}, B = \frac{11}{1} = 11, C = \frac{11}{2}$$
    $$\text{정답: } $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 그림과 같이 주기가 3s인 전압 파형의 실효값은 약 몇 V 인가?

  1. 5.67
  2. 6.67
  3. 7.57
  4. 8.57
(정답률: 36%)
  • 주기가 $3\text{s}$인 파형의 실효값은 한 주기 동안의 전압 제곱의 평균값에 루트를 씌워 계산합니다.
    $$V_{rms} = \sqrt{\frac{1}{T} \int_{0}^{T} v(t)^{2} dt}$$
    $$V_{rms} = \sqrt{\frac{1}{3} ( \int_{0}^{1} (10t)^{2} dt + \int_{1}^{2} 10^{2} dt + \int_{2}^{3} 0^{2} dt )}$$
    $$V_{rms} = 6.67\text{V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 정전용량의 단위 F(패럿)와 같은 것은? (단, C는 쿨롱, N은 뉴턴, V는 볼트, m은 미터이다.)

  1. V/C
  2. N/C
  3. C/m
  4. C/V
(정답률: 42%)
  • 정전용량 $C$는 전하량 $Q$를 전압 $V$로 나눈 값으로 정의됩니다.
    $$C = \frac{Q}{V}$$
    따라서 단위는 쿨롱 $C$를 볼트 $V$로 나눈 $C/V$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 비정현파 f(x)가 반파대칭 및 정현대칭일 때 옳은 식은? (단, 주기는 2π이다.)

  1. f(-x)=f(x), f(x+π)=f(x)
  2. f(-x)=f(x), f(x+2π)=f(x)
  3. f(-x)=-f(x), -f(x+π)=f(x)
  4. f(-x)=-f(x), -f(x+2π)=f(x)
(정답률: 34%)
  • 정현대칭(기함수)은 $f(-x) = -f(x)$를 만족하며, 반파대칭은 $f(x + \pi) = -f(x)$ 즉, $-f(x + \pi) = f(x)$를 만족하는 파형을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

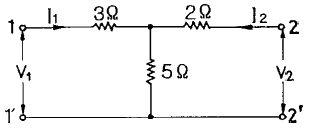

77. 회로에서 단자 1-1‘에서 본 구동점 임피던스 Z11은 몇 Ω 인가?

  1. 5
  2. 8
  3. 10
  4. 15
(정답률: 47%)
  • 구동점 임피던스 $Z_{11}$은 단자 2-2'를 개방(Open)했을 때 단자 1-1'에서 바라본 합성 임피던스입니다. 단자 2-2'가 개방되면 $2\Omega$ 저항으로는 전류가 흐르지 않으므로, $3\Omega$ 저항과 $5\Omega$ 저항이 직렬로 연결된 구조가 됩니다.
    ① [기본 공식] $Z_{11} = R_1 + R_2$
    ② [숫자 대입] $Z_{11} = 3 + 5$
    ③ [최종 결과] $Z_{11} = 8 \Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 대칭 10상회로의 선간전압이 100V일 때 상전압은 약 몇 V인가? (단, sin18°=0.309 이다.)

  1. 161.8
  2. 172
  3. 183.1
  4. 193
(정답률: 29%)
  • 다상 회로에서 선간전압과 상전압의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $V_l = 2 V_p \sin(\frac{180^\circ}{n})$
    ② [숫자 대입] $100 = 2 V_p \sin(\frac{180^\circ}{10})$
    ③ [최종 결과] $V_p = \frac{100}{2 \times 0.309} = 161.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. f(t)=3u(t)+2e-t인 시간함수를 라플라스 변환한 것은?

(정답률: 42%)
  • 라플라스 변환의 기본 공식 $\mathcal{L}\{u(t)\} = \frac{1}{s}$와 $\mathcal{L}\{e^{at}\} = \frac{1}{s-a}$를 적용하여 선형 결합합니다.
    $$F(s) = \frac{3}{s} + \frac{2}{s+1} = \frac{3(s+1) + 2s}{s(s+1)} = \frac{5s+3}{s(s+1)}$$
    따라서 정답은 $\frac{5s+3}{s(s+1)}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 1mV의 입력을 가했을 때 100mV의 출력이 나오는 4단자 회로의 이득(dB)은?

  1. 40
  2. 30
  3. 20
  4. 10
(정답률: 34%)
  • 전압 이득을 데시벨(dB)로 환산하는 공식을 사용하여 계산합니다.
    ① [기본 공식] $G = 20 \log_{10} \frac{V_{out}}{V_{in}}$
    ② [숫자 대입] $G = 20 \log_{10} \frac{100 \text{mV}}{1 \text{mV}}$
    ③ [최종 결과] $G = 40 \text{dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비

81. 케이블 트레이공사에 사용되는 케이블 트레이가 수용된 모든 전선을 지지할 수 있는 적합한 강도의 것일 경우 케이블 트레이의 안전율은 얼마 이상으로 하여야 하는가?

  1. 1.1
  2. 1.2
  3. 1.3
  4. 1.5
(정답률: 49%)
  • 케이블 트레이 공사 시, 트레이가 수용된 모든 전선을 지지할 수 있는 적합한 강도를 갖추기 위한 안전율은 1.5 이상으로 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 자동 차단기가 설치되어 있지 않은 전로에 접속되어 있는 440V 전동기의 외함을 접지할 때, 접지저항 값은 몇 Ω 이하이어야 하는가?

  1. 5
  2. 10
  3. 30
  4. 50
(정답률: 45%)
  • 자동 차단기가 설치되지 않은 $440\text{V}$ 전동기 외함의 접지저항 값은 $10\Omega$이하로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 전가섭선에 관하여 각 가섭선의 상정 최대장력의 33%와 같은 불평균 장력의 수평종분력에 의한 하중을 더 고려하여야 할 철탑의 유형은?

  1. 직선형
  2. 각도형
  3. 내장형
  4. 인류형
(정답률: 53%)
  • 전가섭선 설계 시 상정 최대장력의 $33\%$와 같은 불평균 장력의 수평종분력 하중을 추가로 고려해야 하는 철탑은 내장형 철탑입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 전력보안 통신용 전화설비를 시설하지 않아도 되는 것은?

  1. 원격감시제어가 되지 아니하는 발전소
  2. 원격감시제어가 되지 아니하는 변전소
  3. 2 이상의 급전소 상호 간과 이들을 총합 운용하는 급전소 간
  4. 발전소로서 전기공급에 지장을 미치지 않고, 휴대용 전력보안통신 전화설비에 의하여 연락이 확보된 경우
(정답률: 58%)
  • 전력보안 통신용 전화설비는 원칙적으로 설치해야 하나, 발전소로서 전기공급에 지장을 미치지 않고 휴대용 전력보안통신 전화설비에 의해 연락이 확보된 경우에는 설치를 생략할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 태양전지 발전소에 태양전지 모듈 등을 시설 할 경우 사용 전선(연동선)의 공칭단면적은 몇mm2 이상인가?

  1. 1.6
  2. 2.5
  3. 5
  4. 10
(정답률: 49%)
  • 태양전지 발전소의 모듈 시설 시 사용하는 연동선의 공칭단면적 기준은 $2.5\text{mm}^2$이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 금속관 공사에 의한 저압 옥내배선 시설에 대한 설명으로 틀린 것은?

  1. 인입용 비닐절연전선을 사용했다.
  2. 옥외용 비닐절연전선을 사용했다.
  3. 짧고 가는 금속관에 연선을 사용했다.
  4. 단면적 10mm2 이하의 전선을 사용했다.
(정답률: 56%)
  • 금속관 공사 시 옥내배선에는 절연전선을 사용해야 하며, 옥외용 비닐절연전선(OW)은 옥외 시설용이므로 옥내배선 시설에 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 케이블 공사에 의한 저압 옥내 배선의 시설 방법에 대한 설명으로 틀린 것은?

  1. 전선은 케이블 및 캡타이어케이블로 한다.
  2. 콘크리트 안에는 전선에 접속점을 만들지 아니한다.
  3. 400V 미만인 경우 전선을 넣는 방호장치의 금속제 부분에는 제3종 접지공사를 한다.
  4. 전선을 조영재의 옆면에 따라 붙이는 경우 전선의 지지점 간의 거리를 케이블은 3m이하로 한다.
(정답률: 46%)
  • 케이블 공사 시 전선을 조영재의 옆면에 따라 붙이는 경우, 지지점 간의 거리는 케이블 $2\text{m}$이하(캡타이어케이블은 $1\text{m}$이하)로 시설해야 합니다.

    오답 노트
    전선을 조영재의 옆면에 따라 붙이는 경우 전선의 지지점 간의 거리를 케이블은 3m이하로 한다: 지지점 간 거리는 $2\text{m}$이하가 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 고압 가공전선로에 사용하는 가공지선은 인장강도 5.226kN이상의 것 또는 지름이 몇 mm 이상의 나경동선을 사용하여야 하는가?

  1. 2.6
  2. 3.2
  3. 4.0
  4. 5.0
(정답률: 43%)
  • 고압 가공전선로에 사용하는 가공지선은 인장강도 $5.226\text{kN}$이상이거나, 지름 $4.0\text{mm}$이상의 나경동선을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 고압 가공전선로에 케이블을 조가용선에 행거로 시설할 경우 그 행거의 간격은 몇 cm이하로 하여야 하는가?

  1. 50
  2. 60
  3. 70
  4. 80
(정답률: 42%)
  • 고압 가공전선로에서 케이블을 조가용선에 행거로 시설할 때, 행거의 간격은 $50\text{cm}$이하로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 지중 전선로의 시설방식이 아닌 것은?

  1. 관로식
  2. 압착식
  3. 암거식
  4. 직접매설식
(정답률: 57%)
  • 지중 전선로의 시설 방식에는 관로식, 암거식, 직접매설식이 있으며, 압착식은 전선로의 시설 방식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 최대사용전압이 23000V인 중성점 비접지식 전로의 절연내력 시험전압은 몇 V 인가?

  1. 16560
  2. 21160
  3. 25300
  4. 28750
(정답률: 39%)
  • 중성점 비접지식 전로의 절연내력 시험전압은 최대사용전압이 $7\text{kV}$를 초과하는 경우, 최대사용전압의 $1.25$배 전압을 적용합니다.
    ① [기본 공식] $V = V_{max} \times 1.25$
    ② [숫자 대입] $V = 23000 \times 1.25$
    ③ [최종 결과] $V = 28750$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 특고압 가공전선은 케이블인 경우 이외에는 단면적이 몇 mm2 이상의 경동연선이어야 하는가?

  1. 8
  2. 14
  3. 22
  4. 30
(정답률: 51%)
  • 특고압 가공전선(케이블 제외)은 외부 환경에 노출되어 있으므로 충분한 기계적 강도가 필요합니다. 따라서 경동연선을 사용할 경우 최소 단면적 $22\text{mm}^2$이상을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 전광표시 장치에 사용하는 저압 옥내배선을 금속관 공사로 시설할 경우 연동선의 단면적은 몇 mm2 이상 사용하여야 하는가?

  1. 0.75
  2. 1.25
  3. 1.5
  4. 2.5
(정답률: 29%)
  • 전광표시 장치에 사용하는 저압 옥내배선을 금속관 공사로 시설할 때, 기계적 강도와 안전성을 확보하기 위해 연동선의 최소 단면적을 규정하고 있습니다. 이때 사용해야 하는 최소 단면적은 $1.5\text{mm}^2$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 철근 콘크리트주로서 전장이 15m이고, 설계하중이 8.2kN이다. 이 지지물을 논이나 기타 지반이 연약한 곳 이외에 기초 안전율의 고려 없이 시설하는 경우에 그 묻히는 깊이는 기준보다 몇 cm를 가산하여 시설하여야 하는가?

  1. 10
  2. 30
  3. 50
  4. 70
(정답률: 53%)
  • 철근 콘크리트주를 시설할 때, 일반적인 지반에서 기초 안전율을 고려하지 않고 시설하는 경우 기준 깊이에 일정 수치를 가산합니다. 관련 규정에 따라 가산해야 할 깊이는 $30\text{cm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 지중 전선로에 사용하는 지중함의 시설기준으로 틀린 것은?

  1. 조명 및 세척이 가능한 장치를 하도록 할 것
  2. 그 안의 고인 물을 제거할 수 있는 구조일 것
  3. 견고하고 차량 기타 중량무르이 압력에 견딜 수 있을 것
  4. 뚜껑은 시설자 이외의 자가 쉽게 열 수 없도록 할 것
(정답률: 57%)
  • 지중함의 시설기준은 견고함, 배수 구조, 무단 개방 방지 등을 통해 안전성을 확보하는 것이 핵심입니다. 조명 및 세척 장치를 설치해야 한다는 규정은 지중함 시설기준에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 변압기의 고압측 1선 지락전류가 30A인 경우에 제 2종 접지공사의 최대 접지저항 값은 몇 Ω 인가? (단, 고압측 전로가 저압측 전로와 혼촉하는 경우 1초 이내에 자동적으로 차단하는 장치가 설치되어 있다.)

  1. 5
  2. 10
  3. 15
  4. 20
(정답률: 22%)
  • 제2종 접지공사의 접지저항 값은 지락전류의 역수로 계산하며, 혼촉 시 1초 이내 차단 장치가 있는 경우의 기준을 적용합니다.
    ① [기본 공식] $R = \frac{1}{I}$
    ② [숫자 대입] $R = \frac{600}{30}$
    ③ [최종 결과] $R = 20$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 교통신호등 제어장치의 금속제 외함에는 몇 종 접지공사를 하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 55%)
  • 교통신호등 제어장치의 금속제 외함은 제3종 접지공사를 적용합니다.

    오답 노트
    KEC 규정 변경으로 인해 현재는 접지 종별 개념이 폐지되었으나, 기존 기출문제 풀이를 위해 제3종 접지공사를 정답으로 처리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 특고압 가공전선과 저압 가공전선을 동일 지지물에 병가하여 시설하는 경우 이격거리는 몇 m 이상이어야 하는가?(문제 오류로 실제 시험장에서는 모두 정답 처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 57%)
  • 해당 문제는 출제 오류로 인해 실제 시험장에서 모두 정답 처리되었으며, 학습 시에는 1m를 정답으로 간주합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 345kV 변전소의 충전 부분에서 6m의 거리에 울타리를 설치하려고 한다. 울타리의 최소 높이는 약 몇 m인가?

  1. 2
  2. 2.28
  3. 2.57
  4. 3
(정답률: 47%)
  • 변전소 울타리 높이는 충전 부분과의 거리 및 전압에 따라 결정됩니다. 주어진 조건에 따라 계산하면 다음과 같습니다.
    ① [기본 공식] $H = (V - 160) \div 10 \times 0.12$
    ② [숫자 대입] $H = (345 - 160) \div 10 \times 0.12$
    ③ [최종 결과] $H = 2.28$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 다음 괄호 안에 들어갈 내용으로 옳은 것은?

  1. 4.5
  2. 5
  3. 5.5
  4. 6
(정답률: 26%)
  • 강체방식에 의해 시설하는 직류식 전기철도 전차선로의 경우, 전차선의 높이가 지표상 $5\text{m}$이상인 경우를 제외하고는 사람이 쉽게 출입할 수 없는 전용 부지 안에 시설해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
