1과목: 전기응용

1. 조절부의 전달특성이 비례적인 특성을 가진 제어시스템으로서 조절부의 입력이 주어지고 그 결과로 조절부의 출력을 만들어 내는 동작은?

  1. 비례동작
  2. 적분동작
  3. 미분동작
  4. 불연속동작
(정답률: 81%)
  • 조절부의 전달특성이 비례적인 특성을 가지면 입력과 출력이 비례적으로 변화하므로, 입력이 증가하면 출력도 비례적으로 증가하고, 입력이 감소하면 출력도 비례적으로 감소하는 것을 말합니다. 따라서 이러한 동작을 "비례동작"이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 열차의 차체 중량이 75ton이고 등륜상의 중량이 50ton인 기관차의 최대 견인력은 몇 kg인가? (단, 궤조의 점착계수는 0.3으로 한다.)

  1. 10000
  2. 15000
  3. 22500
  4. 1125000
(정답률: 65%)
  • 기본적인 물리학 공식인 F = μN을 이용하면 된다. 여기서 F는 견인력, μ는 궤조의 점착계수, N은 등륜상의 중량이다. 따라서 견인력은 F = μN = 0.3 x 50ton = 15ton = 15000kg이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 고주파 유전가열의 용도로 적합하지 않은 것은?

  1. 목재의 접착
  2. 플라스틱 성형
  3. 비닐의 접착
  4. 금속의 열처리
(정답률: 68%)
  • 고주파 유전가열은 전자기파를 이용하여 물질 내부의 분자를 직접 가열시키는 기술로, 대부분의 물질에 적용 가능합니다. 하지만 금속은 전기를 잘 전도하기 때문에 고주파 전자기파가 금속 표면에서 반사되어 가열이 어렵습니다. 따라서 금속의 열처리에는 다른 가열 방법이 더 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 열 절연재료로 사용되는 내화물의 구비조건이 아닌 것은?

  1. 사용 온도에 견딜 것
  2. 열간 하중에 견딜 것
  3. 급열, 급랭에 견딜 것
  4. 내식성이 적을 것
(정답률: 77%)
  • 내화물은 고온에서 사용되는 절연재료로서, 사용 온도에 견딜 수 있어야 하고 열간 하중에도 견딜 수 있어야 합니다. 또한 급열, 급랭에도 견딜 수 있어야 합니다. 하지만 내식성은 열 절연재료로 사용되는 내화물의 구비조건이 아니기 때문에 정답입니다. 내식성이 적을수록 내화물의 내구성이 높아지기 때문에 내식성이 적을 것이라는 조건이 필요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 노 바닥의 하부전극은 탄소덩어리로 되어있으며 세로형이고, 선철, 페로알로이, 카바이트 등의 제조에 사용되는 전기로는?

  1. 제선로
  2. 아크로
  3. 유도로
  4. 지로식전기로
(정답률: 59%)
  • 노 바닥의 하부전극은 탄소덩어리로 되어있기 때문에 전기로에서 발생하는 전류가 탄소덩어리를 통해 흐르면서 열을 발생시키고, 이 열이 선철, 페로알로이, 카바이트 등의 물질을 녹여 제조하는 과정에서 사용되는 것이 지로식전기로입니다. 지로식전기로는 전류가 탄소덩어리를 통해 흐르면서 발생하는 열을 이용하여 물질을 녹이는 방식으로 작동하며, 이는 다른 전기로에 비해 높은 온도와 높은 에너지 효율을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 흑체 복사의 최대 에너지의 파장 λm은 절대온도 T와 어떤 관계인가?

  1. T4에 비례
  2. 1/T 에 비례
  3. 1/T2 에 비례
  4. 1/T4 에 비례
(정답률: 47%)
  • 흑체 복사의 최대 에너지의 파장 λm은 Wien의 변위법칙에 따라 λm = b/T (b는 상수)로 표현할 수 있다. 따라서 T가 증가하면 λm은 감소하게 되는데, 이는 열의 진동수가 증가하면 파장이 짧아지기 때문이다. 따라서 T가 증가하면 열의 진동수가 증가하고, 이에 따라 λm은 감소하게 된다. 이를 수식으로 나타내면 λm ∝ 1/T이므로, 정답은 "1/T 에 비례"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 음극에 아연, 양극에 탄소봉, 전해액은 염화암모늄을 사용하는 1차 전지는?

  1. 수온전지
  2. 리튬전지
  3. 망간건전지
  4. 알칼리건전지
(정답률: 64%)
  • 음극에 아연, 양극에 탄소봉, 전해액은 염화암모늄을 사용하는 1차 전지는 망간건전지이다. 이는 망간산이 전해액에서 생성되어 양극에서 환원되면서 전기를 발생시키기 때문이다. 이러한 망간산의 생성과 환원 반응은 전지가 사용될 때마다 반복되어 전기를 지속적으로 공급할 수 있게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전철의 급전선의 구간은?

  1. 전동기에서 레일까지
  2. 변전소에서 트롤리선까지
  3. 트롤리선에서 집전장치까지
  4. 집전장치에서 주전동기까지
(정답률: 66%)
  • 전철의 급전선은 전기를 공급하는 구간을 말하는데, 이 구간에서는 고전압의 전기가 필요합니다. 따라서 변전소에서 트롤리선까지가 급전선의 구간이 됩니다. 변전소에서는 전기를 고전압으로 변환하고, 트롤리선은 이 고전압 전기를 전철의 전동기에 공급하기 위한 전선입니다. 따라서 이 구간이 전철의 급전선의 구간이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

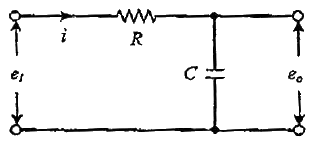

9. 다음 회로에서 입력전압 ei(V)와 출력전압 eo(V) 사이의 전달함수 G(s)는?

(정답률: 70%)
  • 이 회로는 비-인버팅 증폭기이다. 따라서 전달함수는 출력전압과 입력전압의 비율이며, 이 회로에서는 출력전압이 입력전압보다 크게 증폭되므로 전달함수는 1보다 큰 값이다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 평등전계에서 기체의 온도가 일정한 경우, 방전개시전압은 기체의 압력과 전극간격의 곱의 함수로 결정된다. 이것을 표현한 법칙은?

  1. 파셴의 법칙
  2. 스토크의 법칙
  3. 플랑크의 법칙
  4. 스테판 볼츠만의 법칙
(정답률: 65%)
  • 파셴의 법칙은 기체의 온도가 일정한 경우, 방전개시전압이 기체의 압력과 전극간격의 곱의 함수로 결정된다는 법칙이다. 이는 기체 분자의 운동에너지가 일정하기 때문에 전자의 충돌로 인한 방전 개시 전압이 일정하게 유지된다는 것을 의미한다. 따라서 온도가 일정한 기체에서는 파셴의 법칙이 적용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 교류 3상 직권 정류자 전동기는 다음에 분류하는 전동기 중 어디에 속하는가?

  1. 정속도 전동기
  2. 다속도 전동기
  3. 변속도 전동기
  4. 가감속도 전동기
(정답률: 49%)
  • 교류 3상 직권 정류자 전동기는 "변속도 전동기"에 속합니다. 이는 전동기의 출력 속도를 변화시키기 위해 사용되는 전동기로, 전력을 공급하는 주파수를 변화시킴으로써 출력 속도를 조절할 수 있습니다. 이에 반해 "정속도 전동기"는 고정된 출력 속도를 가지며, "다속도 전동기"는 몇 가지 고정된 출력 속도를 가지고 있습니다. "가감속도 전동기"는 출력 속도를 점진적으로 증가 또는 감소시키는 기능을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 기체 또는 금속 증기 내의 방전에 따른 발광현상을 이용한 것으로 수은등, 네온관등에 이용된 루미네선스는?

  1. 열 루미네선스
  2. 결정 루미네선스
  3. 화학 루미네선스
  4. 전기 루미네선스
(정답률: 67%)
  • 루미네선스는 기체나 금속 증기 내의 방전에 따른 발광 현상을 이용한 것입니다. 수은등이나 네온관 등에서 사용되는 루미네선스는 전기 루미네선스입니다. 이는 전기적인 에너지를 이용하여 기체나 금속 증기를 활성화시켜 발광 현상을 일으키기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 200W는 약 몇 cal/s인가?

  1. 0.24
  2. 0.86
  3. 47.8
  4. 71.7
(정답률: 67%)
  • 1 cal/s는 1W와 같으므로, 200W는 200 cal/s와 같습니다. 따라서, 200W는 47.8 cal/s가 아니라 200 cal/s입니다. 따라서, 정답은 "47.8"이 아니라 "200"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 모든 방향으로 360cd의 광도를 갖는 전동을 직경 2m의 원형 탁자의 중심에서 수직으로 3m 위에 점등하였다. 이 원형 탁자의 평균 조도는 약 몇 lx인가?

  1. 37
  2. 126
  3. 144
  4. 180
(정답률: 43%)
  • 원형 탁자의 면적은 πr^2 이므로, 이 경우에는 π(1)^2 = π m^2 이다. 전동의 광도는 360cd 이므로, 1m 거리에서의 조도는 360lx 이다. 이를 이용하여 3m 거리에서의 조도를 구하면, 360lx/(3m)^2 = 40lx 이다. 하지만 전동은 모든 방향으로 광을 발산하므로, 원형 탁자의 모든 면에 광을 비추게 된다. 따라서, 평균 조도는 40lx/2 = 20lx 이다. 하지만 보기에는 20lx이 없으므로, 가장 가까운 값인 37lx를 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 열전온도계에 사용되는 열전대의 조합은?

  1. 백금-철
  2. 아연-백금
  3. 구리-콘스탄탄
  4. 아연-콘스탄탄
(정답률: 74%)
  • 열전온도계는 두 개의 금속을 연결한 열전대의 온도차이를 이용하여 온도를 측정하는데, 이때 열전대의 조합은 열전대의 특성에 따라 결정된다. 구리-콘스탄탄 조합은 구리와 콘스탄탄(니크롬-구리)으로 이루어져 있으며, 구리는 낮은 온도에서 콘스탄탄보다 높은 전기적 효율을 가지고 있어서 더 정확한 측정이 가능하다. 또한 구리-콘스탄탄 조합은 일반적으로 사용되는 범위에서 안정성과 정확도가 높기 때문에 열전온도계에서 가장 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 전기화학 공업에서 직류전원으로 요구되는 사항이 아닌 것은?

  1. 일정한 전류로서 연속운전에 견딜 것
  2. 효율이 높을 것
  3. 고전압 저전류일 것
  4. 전압조정이 가능할 것
(정답률: 59%)
  • 고전압 저전류일 것이 아닌 이유는, 직류전원에서는 일정한 전류를 유지해야 하기 때문에 고전압 저전류보다는 일정한 전압과 전류를 유지할 수 있는 고전압 고전류가 요구되기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. PN 접합 다이오드에서 Cut-in Voltage란?

  1. 순방향에서 전류가 현저히 증가하기 시작하는 전압
  2. 순방향에서 전류가 현저히 감소하기 시작하는 전압
  3. 역방향에서 전류가 현저히 감소하기 시작하는 전압
  4. 역방향에서 전류가 현저히 증가하기 시작하는 전압
(정답률: 62%)
  • PN 접합 다이오드에서 Cut-in Voltage는 PN 접합에 전압을 인가하면, 일정한 전압 이상이 되어야 PN 접합에서 전류가 현저히 증가하기 시작하는 전압을 말한다. 이는 PN 접합에서 전자와 양자가 충돌하여 전류가 흐르기 시작하는 지점이기 때문이다. 따라서 "순방향에서 전류가 현저히 증가하기 시작하는 전압"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 직류전동기의 속도제어법 중 가장 효율이 낮은 것은?

  1. 전압제어
  2. 저항제어
  3. 계자제어
  4. 워드 레오너드 제어
(정답률: 67%)
  • 저항제어는 속도를 제어하기 위해 전압을 일정하게 유지하고 저항값을 변화시켜 전류를 조절하는 방법입니다. 이 방법은 전압이 일정하게 유지되기 때문에 부하가 증가하면 전류가 증가하여 효율이 낮아지게 됩니다. 따라서 가장 효율이 낮은 속도제어법은 저항제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 200V의 단상 교류 전압을 반파 정류하였을 경우, 직류 출력전압의 평균값(V)는?

  1. 90
  2. 110
  3. 180
  4. 200
(정답률: 58%)
  • 단상 교류 전압을 반파 정류하면, 출력전압의 평균값은 입력전압의 0.45배가 된다. 따라서 200V의 입력전압을 가진 경우, 출력전압의 평균값은 200V x 0.45 = 90V가 된다. 따라서 정답은 "90"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 루소선도에서 광원의 전광속 F의 식은? (단, F : 전광속, R : 반지름, S : 루소선도의 면적이다.)

(정답률: 54%)
  • 루소선도에서 광원의 전광속 F는 F = S × σ × T^4 이다. 여기서 σ는 슈테판-볼츠만 상수이고, T는 광원의 온도이다. 반지름 R이 주어졌을 때, 루소선도의 면적 S는 S = 4πR^2 이므로 F = 4πR^2 × σ × T^4 이 된다. 이를 간단하게 표현하면 F ∝ R^2T^4 이므로, 반지름 R이 2배로 커지면 전광속 F는 2^2 = 4배로 증가하게 된다. 따라서 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전력공학

21. 복도체를 사용하면 송전용량이 증가하는 주된 이유로 옳은 것은?

  1. 코로나가 발생하지 않는다.
  2. 전압강하가 적어진다.
  3. 선로의 작용 인덕턴스는 감소하고 작용 정전용량이 증가한다.
  4. 무효전력이 적어진다.
(정답률: 51%)
  • 복도체를 사용하면 선로의 작용 인덕턴스는 감소하고 작용 정전용량이 증가하기 때문에 송전용량이 증가합니다. 이는 전압강하가 적어지고 무효전력이 적어지는 등의 효과를 가져옵니다. 즉, 전력 손실을 최소화하고 전력 효율을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 계통 내의 각 기기, 기구 및 애자 등의 상호간에 적정한 절연강도를 지니게 함으로써 계통 설계를 합리적, 경제적으로 할 수 있게 하는 것은?

  1. 기준충격절연강도
  2. 절연협조
  3. 절연계급 선정
  4. 보호계전 방식
(정답률: 50%)
  • 절연협조는 계통 내의 각 기기, 기구 및 애자 등의 상호간에 적정한 절연강도를 유지하여 전기적 안전성을 확보하는 것입니다. 이를 통해 계통 설계를 합리적이고 경제적으로 할 수 있습니다. 다른 보기들은 전기적 안전성을 확보하기 위한 방법이지만, 절연협조는 이를 위한 전체적인 접근 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 전력원선도에서 구할 수 없는 것은?

  1. 조상용량
  2. 송전손실
  3. 정태안정 극한전력
  4. 과도안정 극한전력
(정답률: 39%)
  • 전력원선도는 전력 공급에 필요한 전력량과 전압 등을 계산하여 전력망을 설계하는 과정이다. 따라서 전력원선도에서는 전력 공급에 필요한 모든 정보를 구할 수 있지만, 과도안정 극한전력은 전력망의 안정성과 관련된 개념으로, 전력원선도에서는 구할 수 없다. 과도안정 극한전력은 전력망의 과부하 상황에서 발생할 수 있는 문제를 예측하고 대비하기 위해 필요한 정보이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 수용가 측에서 부하의 무효전력 변동 분을 흡수하여 플리커의 발생을 방지하는 대책이 아닌 것은?

  1. 부스터 방식
  2. 동기조상기와 리액터 방식
  3. 사이리스터 이용 콘덴서 개폐 방식
  4. 사이리스터용 리액터 방식
(정답률: 45%)
  • 부스터 방식은 부하의 무효전력을 보상하는 것이 아니라, 전압을 상승시켜 부하에 공급하는 방식이기 때문에 플리커 발생 방지 대책이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. Y결선으로 접속된 커패시터를 Δ결선으로 변경하여 연결하였을 때 진상용량의 변화로 옳은 것은? (단, 3상의 동일한 전원에 접속하는 경우이고, QY는 Y결선한 커패시터의 진상용량이고, QΔ는 Δ결선한 커패시터의 진상용량이다.)

(정답률: 40%)
  • Y결선으로 접속된 커패시터의 진상용량은 QY이고, Δ결선으로 변경하여 연결하면 Δ결선으로 접속된 커패시터의 진상용량은 QΔ가 된다. 이때, Y-Δ 변환 공식에 의해 QΔ = 3QY/√3 이므로, Δ결선으로 변경하여 연결하면 진상용량이 3배가 된다. 따라서, ""가 옳은 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 과전류 차단기의 설치 장소로 적합하지 않은 곳은?

  1. 수용가의 인입선 부분
  2. 고압배전 선로의 인출장소
  3. 직접접지 계통에 설치한 변압기의 접지선
  4. 역률조정용 고압 병렬 커패시터 뱅크의 분기선
(정답률: 49%)
  • 직접접지 계통에 설치한 변압기의 접지선은 이미 접지되어 있기 때문에 과전류 차단기를 설치해도 효과가 없습니다. 따라서 이곳에 과전류 차단기를 설치하는 것은 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 페란티 현상이 발생하는 주된 원인은?

  1. 선로의 저항
  2. 선로의 인덕턴스
  3. 선로의 정전용량
  4. 선로의 누설컨덕턴스
(정답률: 55%)
  • 페란티 현상은 선로에서 발생하는 고주파 잡음으로 인해 발생하는데, 이 고주파 잡음은 선로의 정전용량에 의해 발생합니다. 선로의 정전용량은 전기적인 에너지를 저장하는 능력이 있는데, 이 에너지가 충전 및 방전되는 과정에서 고주파 잡음이 발생하게 됩니다. 따라서 선로의 정전용량이 크면 페란티 현상이 발생할 가능성이 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 서울과 같이 부하밀도가 큰 지역에서는 일반적으로 변전소의 수와 배전거리를 어떻게 설정하는 것이 좋은가?

  1. 변전소의 수를 줄이고 배전거리를 증가시킨다.
  2. 변전소의 수를 늘리고 배전거리를 감소시킨다.
  3. 변전소의 수를 줄이고 배전거리를 감소시킨다.
  4. 변전소의 수를 늘리고 배전거리를 증가시킨다.
(정답률: 51%)
  • 서울과 같이 부하밀도가 큰 지역에서는 전기를 안정적으로 공급하기 위해서는 변전소의 수를 늘리고 배전거리를 감소시켜야 한다. 이는 전기의 손실을 최소화하고 안정적인 전력 공급을 위해서이다. 또한, 변전소의 수를 늘리면 전력 공급이 중단되는 경우에도 영향을 최소화할 수 있다. 따라서, 서울과 같은 지역에서는 변전소의 수를 늘리고 배전거리를 감소시키는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 파동 임피던스 Z1 = 600Ω인 선로 종단에 파동 임피던스 Z2 = 1300Ω의 변압기가 접속되어 있다. 지금 선로에서 파고 e1 = 900kV의 전압이 진입하였다면 접속점에서의 전압의 반사파는 약 몇 kV인가?

  1. 530
  2. 430
  3. 330
  4. 230
(정답률: 33%)
  • 반사파 전압 계산식은 다음과 같다.

    $$
    e_r = frac{Z_2 - Z_1}{Z_2 + Z_1} e_1
    $$

    여기서 주어진 값에 대입하면,

    $$
    e_r = frac{1300 - 600}{1300 + 600} times 900 = 330 text{ kV}
    $$

    따라서 정답은 "330"이다. 파동 임피던스의 차이가 클수록 반사파 전압은 커지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 전력 퓨즈(Power Fuse)는 주로 어떤 전류의 차단을 목적으로 사용하는가?

  1. 충전전류
  2. 과부하전류
  3. 단락전류
  4. 과도전류
(정답률: 54%)
  • 전력 퓨즈는 단락전류의 차단을 목적으로 사용됩니다. 단락전류는 전선이나 회로에서 직접적으로 연결되어 있는 두 점 사이에 발생하는 고장으로, 전류가 매우 높아져 회로나 전선이 손상될 수 있습니다. 전력 퓨즈는 이러한 단락전류를 감지하여 차단하여 회로나 전선의 손상을 막습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전력계통에서 전력용 커패시터와 직렬로 연결하는 직렬리액터는 계통 내 어떤 고조파를 제거하기 위해서 설치하는가?

  1. 제5고조파
  2. 제4고조파
  3. 제3고조파
  4. 제2고조파
(정답률: 53%)
  • 전력계통에서는 주로 3상 60Hz의 교류전원을 사용하며, 이러한 전원에서는 고조파가 발생할 수 있습니다. 이러한 고조파는 전력용 커패시터와 직렬로 연결하는 직렬리액터를 통해 제거됩니다. 이때, 직렬리액터는 주로 제5고조파를 제거하기 위해 설치됩니다. 이는 제5고조파가 전력계통에서 가장 큰 영향을 미치기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 풍력발전에 대한 설명으로 적합하지 않은 것은?

  1. 자연에너지 이용의 신시스템으로 각광을 받고 있다.
  2. 풍력발전은 풍향, 풍속과 관계없이 설치가 가능하다.
  3. 풍차는 수평축과 수직축 풍차로 분류할 수 있다.
  4. 대용량발전에는 프로펠러와 다리우스 풍차가 있다.
(정답률: 59%)
  • "풍력발전은 풍향, 풍속과 관계없이 설치가 가능하다."는 적합한 설명이 아니다. 실제로 풍력발전은 풍향과 풍속에 따라 발전 효율이 크게 달라지기 때문에, 발전소 설치 위치를 선정할 때는 풍향과 풍속을 고려해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 수지식 배전방식과 비교한 저압 뱅킹 방식에 대한 설명으로 틀린 것은?

  1. 전압 변동이 적다.
  2. 캐스케이딩 현상에 의해 고창확대가 축소된다.
  3. 부하증가에 대해 탄력성이 향상된다.
  4. 고장 보호 방식이 적당할 대 공급 신뢰도는 향상된다.
(정답률: 52%)
  • "캐스케이딩 현상에 의해 고창확대가 축소된다."가 틀린 것이 아니라 옳은 것입니다. 저압 뱅킹 방식에서는 캐스케이딩 현상에 의해 고창확대가 축소되므로 안정적인 전압 공급이 가능합니다. 따라서 정답은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 부하 전류의 차단능력이 없는 것은?

  1. 기중차단기(ACB)
  2. 유입차단기(OCB)
  3. 진공차단기(VCB)
  4. 단로기(DS)
(정답률: 57%)
  • 단로기(DS)는 부하 전류의 차단능력이 없습니다. DS는 단순히 전기 회로에서 전류를 제어하는 역할을 하며, 과부하 또는 단락 상황에서 전류를 차단하지 않습니다. 따라서 DS는 전기 안전장치로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 전력계통의 안정도 향상대책으로 옳은 것은?

  1. 송전계통의 전달 리액턴스를 증가시킨다.
  2. 고속 재폐로 방식을 채용한다.
  3. 전원측 원동기용 조속기의 작동을 느리게 한다.
  4. 고장을 줄이기 위하여 각 계통을 분리시킨다.
(정답률: 45%)
  • 고속 재폐로 방식을 채용하는 것은 전력계통에서 발생하는 장애를 빠르게 복구하여 전력공급의 지속성을 확보하기 위한 대책이다. 이 방식은 장애 발생 시 자동으로 장애 부분을 차단하고, 다른 회선으로 전력을 공급하여 빠르게 전력을 복구하는 방식이다. 이를 통해 전력공급의 안정성을 높일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 3상 1회선 송전선로의 소호 리액터의 용량(kVA)은?

  1. 선로 충전 용량과 같다.
  2. 선간 충전 용량의 1/2이다.
  3. 3선 일괄의 대지 충전 용량과 같다.
  4. 1선과 중성점 사이의 충전 용량과 같다.
(정답률: 45%)
  • 3상 1회선 송전선로에서는 선간 충전이 일어나지 않기 때문에, 소호 리액터의 용량은 3선 일괄의 대지 충전 용량과 같다. 이는 선간 충전 용량의 1/2이 아니라, 대지 충전 용량과 같은 이유는 3상 1회선에서는 대지 충전만 일어나기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 수차발전기의 출력 P, 수두 H, 수량 Q 및 회전수 N 사이에 성립하는 관계는?

  1. P ∝ QN
  2. P ∝ QH
  3. P ∝ QH2
  4. P ∝ QHN
(정답률: 41%)
  • 수차발전기의 출력은 수량과 수두에 비례한다는 베르누이 방정식에 의해 결정된다. 즉, P ∝ QH 이다. 회전수 N은 발전기의 효율성과 관련이 있지만, 직접적으로 출력과는 관련이 없다. 따라서 P ∝ QN, P ∝ QH2, P ∝ QHN은 모두 틀린 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 출력 20kW의 전동기로서 총 양정 10m, 펌프효율 0.75일 때 양수량은 약 몇 m3/min 인가?

  1. 9.18
  2. 9.85
  3. 10.31
  4. 11.02
(정답률: 34%)
  • 양정 10m를 펌핑하는 데 필요한 일은 다음과 같다.

    일 = (밀도) x (양정) x (중력가속도) = 1000 x 10 x 9.81 = 98100 J

    여기서, 1 kW = 1000 J/s 이므로, 20 kW의 전동기는 1초당 20,000 J의 일을 할 수 있다.

    따라서, 1분당 전동기가 할 수 있는 일은 20,000 x 60 = 1,200,000 J 이다.

    펌프 효율이 0.75이므로, 전동기가 할 수 있는 일 중 75%만이 실제로 펌프에 전달된다.

    따라서, 펌프에 전달되는 일은 1,200,000 x 0.75 = 900,000 J 이다.

    양정 10m를 펌핑하는 데 필요한 일은 98100 J 이므로, 900,000 J의 일을 할 때 펌프가 펌핑할 수 있는 양수량은 다음과 같다.

    양수량 = (전달된 일) / (양정에 필요한 일) = 900,000 / 98,100 = 9.18 m3/min

    따라서, 정답은 "9.18" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 송전선로의 4단자 정수가 A, B, C, D이고 송전단 상전압이 Es인 경우 무부하 시의 충전전류(송전단전류)는?

  3. ACEs
  4. CEs
(정답률: 37%)
  • 송전선로의 4단자 정수가 A, B, C, D이므로, A와 B 사이, B와 C 사이, C와 D 사이의 전압차는 모두 Es이다. 이때, 무부하 시의 충전전류(송전단전류)는 전류의 흐름이 없으므로 0A이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 감전방지 대책으로 적합하지 않은 것은?

  1. 외함접지
  2. 아크혼 설치
  3. 2중 절연기기
  4. 누전 차단기 설치
(정답률: 55%)
  • 아크혼 설치는 감전방지 대책이 아닙니다. 아크혼은 전기적 충격이나 불꽃으로 인한 화재를 방지하기 위한 장치로, 감전 방지와는 직접적인 연관이 없습니다. 따라서 감전방지 대책으로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기기기

41. 직류전동기의 부하가 증가할 때 나타나는 현상으로 틀린 것은?

  1. 역기전력이 감소한다.
  2. 전동기의 속도가 떨어진다.
  3. 전동기의 단자전압이 증가한다.
  4. 전동기의 부하전류가 증가한다.
(정답률: 30%)
  • "전동기의 단자전압이 증가한다."는 틀린 것이다. 직류전동기의 부하가 증가하면 역기전력이 증가하여 전동기의 속도가 떨어지고, 이에 따라 전동기의 단자전압도 감소한다. 따라서 정답은 "전동기의 단자전압이 증가한다."가 아니라 "전동기의 단자전압이 감소한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 전기자권선과 계자권선이 병렬로만 연결된 직류기는?

  1. 직권
  2. 분권
  3. 복권
  4. 타여자
(정답률: 50%)
  • 전기자권선과 계자권선이 병렬로 연결된 직류기는 분권이다. 이는 전류가 자권선을 따라 흐르면서 전압이 분배되기 때문이다. 따라서 전류의 강도는 각 자권선에서 동일하게 유지되지만, 전압은 각 자권선에 따라 다르게 분배된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 동기 전동기의 기동법으로 옳은 것은?

  1. 자기기동법, 직류초퍼법
  2. 계자제어법, 저항제어법
  3. 자기기동법, 기동전동기법
  4. 직류초퍼법, 기동전동기법
(정답률: 36%)
  • 자기기동법은 전기력을 이용하여 자기장을 발생시켜 회전자를 움직이는 방법이고, 기동전동기법은 전기력을 이용하여 회전자와 정자 사이에 전류를 흐르게 하여 회전자를 움직이는 방법입니다. 따라서 이 두 가지 방법이 동기 전동기의 기동법으로 옳은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 3상 유도전동기의 기계적 출력 P(kW), 슬립 s(%)로 운전할 때 2차 동손(kW)은?

(정답률: 39%)
  • 3상 유도전동기의 2차 동손은 다음과 같이 계산할 수 있다.

    2차 동손 = 기계적 출력 - 전기적 출력

    전기적 출력 = 3 × V × I × s × cosφ

    여기서 V는 전압, I는 전류, s는 슬립, cosφ는 역률(cosine of power factor)이다.

    기계적 출력은 문제에서 주어졌으므로, 전기적 출력을 계산하여 2차 동손을 구할 수 있다.

    하지만 문제에서 전압과 전류에 대한 정보가 주어지지 않았으므로, 정확한 값을 계산할 수 없다.

    따라서, 정답은 ""가 아닌 "정확한 값을 계산할 수 없다"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 3상 권선형 유도전동기의 속도제어를 위해서 2차 여자법을 사용하고자 할 때 그 방법은?

  1. 직류 전압을 3상 일괄해서 회전자에 가한다.
  2. 회전자에 저항을 넣어 그 값을 변화시킨다.
  3. 회전자 기전력과 같은 주파수의 전압을 회전자에 가한다.
  4. 1차 권선에 가해주는 전압과 동일한 전압을 회전자에 가한다.
(정답률: 33%)
  • 2차 여자법은 회전자에 주파수 변환을 통해 3상 교류 전압을 가하는 방법입니다. 이 방법은 회전자에 가해지는 전압의 주파수를 변환하여 회전자 내부에서 자기장을 생성하고, 이를 이용하여 속도를 제어합니다. 따라서 회전자 기전력과 같은 주파수의 전압을 회전자에 가하는 것이 가장 효과적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 1차 전압과 2차 전압 사이의 위상이 같도록 설계된 유도전압조정기는?

  1. 회전변류기
  2. 3상 유도전압조정기
  3. 대각 유도전압조정기
  4. 단상 유도전압조정기
(정답률: 31%)
  • 대각 유도전압조정기는 1차 전압과 2차 전압 사이의 위상이 같도록 설계되어 있기 때문에 정답입니다. 이는 1차 측의 전압과 2차 측의 전압이 서로 120도 차이가 나는 3상 유도전압조정기와는 달리, 대각 유도전압조정기는 1차 측과 2차 측의 전압이 같은 위상을 유지하면서 전압을 조정할 수 있습니다. 이러한 특징으로 인해 대각 유도전압조정기는 단상 유도전압조정기나 3상 유도전압조정기보다 더욱 정확한 전압 조정이 가능하며, 고전압, 고전류의 전력 변환에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 전력변환기 중 정류기, 위상제어정류기, 초퍼로 구동할 수 있는 회전기기는?

  1. 유도전동기
  2. 동기전동기
  3. 직류전동기
  4. 리니어전동기
(정답률: 37%)
  • 정류기, 위상제어정류기, 초퍼로 구동할 수 있는 회전기기는 모두 AC 전원을 DC 전원으로 변환하는 기능을 가지고 있습니다. 이 중에서도 직류전동기는 AC 전원을 직류전원으로 변환하는 기능을 가지고 있으며, 높은 효율과 안정성으로 인해 많이 사용됩니다. 따라서 정답은 "직류전동기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. %임피던스 강하가 4%인 변압기가 운전 중단락되었을 때 단락전류는 정격전류의 몇배가 흐르는가?

  1. 15
  2. 20
  3. 25
  4. 30
(정답률: 52%)
  • 임피던스 강하가 4%이므로, 변압기의 등가회로에서 단락 전압은 정격전압보다 4% 높게 나타납니다. 이에 따라 단락 전류는 등가회로에서의 저항이 감소하므로, 정격전류보다 증가하게 됩니다. 이 변화는 전압과 저항의 비례 관계에 의해 결정되므로, 단락전류는 정격전류의 1.04배(4% 증가)가 됩니다. 따라서 정답은 "25"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 비례추이와 관계가 있는 전동기는?

  1. 동기전동기
  2. 정류자 전동기
  3. 3상 능형 유도전동기
  4. 3상 권선형 유도전동기
(정답률: 49%)
  • 비례추이란 전동기에서 출력과 회전수가 비례하는 상태를 말합니다. 이러한 비례추이를 갖는 전동기는 회전자에 인가되는 전압과 전류의 크기와 상관없이 일정한 회전수를 유지할 수 있습니다. 이와 같은 특성을 갖는 전동기는 3상 권선형 유도전동기입니다. 3상 권선형 유도전동기는 회전자에 인가되는 3상 교류 자기장에 의해 회전하는 구조를 갖고 있으며, 이로 인해 회전수와 출력이 비례적으로 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 단상 전파정류회로에서 출력전압의 맥동률은 약 얼마인가? (단, 저항부하일 경우이다.)

  1. 0.17
  2. 0.34
  3. 0.48
  4. 0.90
(정답률: 40%)
  • 단상 전파정류회로에서 출력전압의 맥동률은 0.48이다. 이는 저항부하일 경우의 값으로, 전압이 일정하지 않은 상태에서 평균값 대비 최대값과 최소값의 비율을 나타내는 것이다. 이 값은 다이오드의 특성과 부하 저항의 크기에 영향을 받는다. 일반적으로 맥동률이 작을수록 안정적인 전압을 공급할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 병렬운전을 하고 있는 두 대의 3상 동기발전기 사이에 무효순환전류가 흐르는 것은 두 발전기의 기전력이 어떠할 때인가?

  1. 기전력의 위상이 다를 때
  2. 기전력의 파형이 다를 때
  3. 기전력의 크기가 다를 때
  4. 기전력의 주파수가 다를 때
(정답률: 45%)
  • 병렬운전을 하고 있는 두 대의 3상 동기발전기 사이에 무효순환전류가 흐르는 것은 기전력의 크기가 다를 때이다. 이는 두 발전기의 전압이나 주파수가 다르거나, 부하의 크기나 성질이 다르기 때문에 발생할 수 있다. 이러한 경우에는 두 발전기의 전압이나 주파수를 조절하여 일치시키거나, 부하의 크기나 성질을 조절하여 해결할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 3상 동기발전기의 여자전류 5A에 대한 1상의 유기기전력이 600V이고 3상 단락전류는 30A이다. 이 발전기의 동기임피던스(Ω)는 얼마인가?

  1. 2
  2. 3
  3. 20
  4. 30
(정답률: 45%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 동기발전기의 부하에 커패시터를 설치하여 앞서는 전류가 흐르고 있을 때 발생하는 현상으로 옳은 것은?

  1. 편자 작용
  2. 속도 상승
  3. 단자전압 강하
  4. 단자전압 상승
(정답률: 31%)
  • 동기발전기의 부하에 커패시터를 설치하면, 앞서는 전류가 흐르고 있을 때 커패시터가 전류를 흡수하여 발생하는 편자 작용으로 인해 단자전압이 상승하게 됩니다. 따라서 정답은 "단자전압 상승"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 단권변압기의 고압측 전압을 V1(V), 저압측 전압을 V2(V), 단권변압기의 자기용량을 Pn(kVA)이라 하면 부하용량(kVA)은?

(정답률: 29%)
  • 단권변압기의 전력은 V1 × I1 = V2 × I2 이므로, I2 = (V1 / V2) × I1 이다. 이를 이용하여 부하용량을 구하면 P2 = V2 × I2 = V2 × (V1 / V2) × I1 = V1 × I1 = Pn 이므로, 부하용량은 단권변압기의 자기용량과 같다. 따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 1732/200V 단상변압기의 고압측에서 여자 전류는 io = 3sinwt + 0.8sin(3wt + a)(A)로 표시된다. 이 변압기 3대를 Y-Δ결선하여 고압측에 √3 × 1732 ≒ 3000V를 가할 때 저압측 무부하 Δ결선 내 순환전류의 실효값은 약 몇 A인가?

  1. 2.85
  2. 3.44
  3. 4.89
  4. 6.93
(정답률: 18%)
  • Y-Δ결선을 하면 고압측 전류는 √3배가 되므로,

    고압측 전류 ih = √3io

    = 3√3sinwt + 0.8√3sin(3wt + a) (A)

    저압측 전류 il는 Δ결선이므로,

    il = ih / √3

    = 3sinwt + 0.8sin(3wt + a) (A)

    따라서 순환전류의 실효값은 il의 RMS 값이다.

    il의 RMS 값은 다음과 같이 구할 수 있다.

    √( (3/√2)2 + (0.8/√2)2 + 2×3/√2×0.8/√2×cos(2π/3 - a) )

    = √( 4.5 + 0.32 + 1.2cos(2π/3 - a) )

    = √( 4.82 + 1.2cos(2π/3 - a) )

    a가 0일 때, cos(2π/3 - a)는 최대값 1을 가지므로,

    il의 RMS 값이 최대가 된다.

    따라서 il의 최대값은 √( 4.82 + 1.2 ) = √6.02 ≒ 2.45 (A)이다.

    하지만 문제에서는 실효값을 구하라고 했으므로,

    il의 최대값을 √2로 나눈 값인 2.45/√2 ≒ 1.73 (A)를 구한 후,

    이를 √3으로 곱해준다.

    √3×1.73 ≒ 3.00 (A)

    따라서 정답은 "3.00"이다.

    보기에서 정답이 "4.89"인 이유는 계산 실수일 가능성이 높다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 단상 직권 정류자 전동기의 원리와 같은 전동기는?

  1. 직류 직권전동기
  2. 직류 분권전동기
  3. 직류 가동복권전동기
  4. 직류 차동복권전동기
(정답률: 52%)
  • 단상 직권 정류자 전동기는 직류 전동기 중에서도 직류 직권전동기에 해당합니다. 이는 전류가 직접 권선에 인가되어 자기장을 생성하고 회전력을 발생시키는 원리로 작동합니다. 따라서 직류 직권전동기가 단상 직권 정류자 전동기와 같은 원리를 가지고 작동한다는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 변압기의 철손이 Pi(kW), 전부하동손이 Pc(kW)일 때, 정격출력의 1/m 인 부하를 걸었을 때 전손실(kW)은?

(정답률: 42%)
  • 전손실은 철손과 전부하동손의 합으로 나타낼 수 있다. 정격출력의 1/m 인 부하를 걸었을 때, 부하전류는 정격전류의 m배가 되므로 철손은 정격출력의 m배가 되고, 전부하동손은 정격전류의 제곱에 비례하므로 정격출력의 m/2 제곱배가 된다. 따라서 전손실은 Pi(m2-1)/m + Pc(m/2)2 이 된다. 이를 간단하게 계산하면 "" 이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 2중 농형 유도전동기에서 외측(회전자 표면에 가까운 쪽) 슬롯에 사용되는 전선에 대한 설명으로 적합한 것은?

  1. 누설 리액턴스가 작고 저항이 커야 한다.
  2. 누설 리액턴스가 크고 저항이 커야 한다.
  3. 누설 리액턴스가 작고 저항이 작아야 한다.
  4. 누설 리액턴스가 크고 저항이 작아야 한다.
(정답률: 38%)
  • 2중 농형 유도전동기에서 외측 슬롯에 사용되는 전선은 높은 전압과 전류가 흐르기 때문에 누설 리액턴스가 작아야 합니다. 누설 리액턴스가 작을수록 전력 손실이 적어지기 때문입니다. 또한, 저항이 커야 하는 이유는 전류가 흐를 때 발생하는 열 손실을 줄이기 위해서입니다. 따라서 "누설 리액턴스가 작고 저항이 커야 한다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 유도전동기의 회전력에 대하여 옳게 설명한 것은?

  1. 단자전압에 비례
  2. 단자전압과 관계없음
  3. 단자전압 2승에 비례
  4. 단자전압 3승에 비례
(정답률: 43%)
  • 유도전동기의 회전력은 단자전압의 제곱에 비례합니다. 이는 회전자에 인덕션을 유발하는 자기장의 세기가 단자전압의 제곱에 비례하기 때문입니다. 따라서 단자전압이 높을수록 회전력도 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 교류기에서 분포권이란 매극 매상의 홈(slot) 수가 몇 개인 것을 말하는가?

  1. 1개 이상
  2. 2개 이상
  3. 3개 이상
  4. 4개 이상
(정답률: 46%)
  • 분포권은 매극 매상의 홈(slot) 수가 몇 개인지를 나타내는데, 교류기에서는 일반적으로 2개 이상의 홈이 필요합니다. 이는 교류기가 두 개 이상의 회로를 연결하기 위해 사용되기 때문입니다. 따라서 분포권이 2개 이상이어야 다른 회로와 연결하여 전기 신호를 전달할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 회로이론

61. 정현파 교류의 평균치에 어떠한 수를 곱하여 실효치를 얻을 수 있는가?

(정답률: 29%)
  • 정현파 교류의 평균치는 전압이나 전류의 평균값을 의미하며, 이를 표현하는 수식은 다음과 같다.

    $$
    V_{text{평균}} = frac{1}{T} int_{0}^{T} V(t) dt
    $$

    여기서 $T$는 주기를 의미하며, $V(t)$는 시간 $t$에서의 전압값을 나타낸다. 이와 마찬가지로 전류의 평균값도 구할 수 있다.

    정현파 교류의 실효치는 평균값에 어떤 수를 곱하여 얻을 수 있다. 이 수식은 다음과 같다.

    $$
    V_{text{실효}} = sqrt{frac{1}{T} int_{0}^{T} V^2(t) dt}
    $$

    여기서 $V(t)$는 전압값을 나타내며, $T$는 주기를 의미한다. 이 수식에서는 평균값을 제곱하여 적분한 후, 다시 제곱근을 취하는 과정을 거친다.

    따라서, 정답은 ""이다. 이는 평균값을 제곱한 후, 2로 나눈 값의 제곱근을 곱하는 것을 의미한다. 이 수식은 전압이나 전류의 최대값을 나타내는 값인 피크값과 관련이 있다. 피크값과 실효값 사이의 관계는 다음과 같다.

    $$
    V_{text{피크}} = V_{text{실효}} times sqrt{2}
    $$

    따라서, 실효값을 구하기 위해서는 평균값에 ""를 곱하면 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

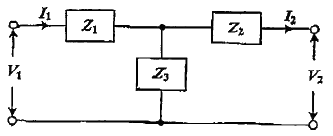

62. 그림의 T형 회로에 대한 4단가 정수 A, B, C, D로 틀린 것은?

(정답률: 45%)
  • 답은 ""입니다. 이유는 T형 회로에서는 전류가 분기되어 흐르기 때문에 A와 B, C와 D는 서로 다른 전류입니다. 따라서 A와 B, C와 D는 서로 다른 값을 가져야 합니다. 하지만 보기에서는 A와 B, C와 D가 같은 값으로 표시되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 3상 회로에서 각 상전압이 Va = 60(V), Vb = 0(V), Vc = -10 + j120(V)일 때, a상의 정상분 전압은 약 몇 V인가?

  1. -13 - j24
  2. 16 + j40
  3. 56 - j17
  4. 60 + j0
(정답률: 27%)
  • 3상 회로에서 a상의 정상분 전압은 Va - (Vb + Vc)이다. 따라서,

    Va - (Vb + Vc) = 60 - (0 + (-10 + j120)) = 70 - j120

    하지만, 3상 회로에서는 각 상의 크기와 각도가 동일하게 120도씩 차이가 나므로, 위의 결과를 120도 회전시켜서 a상의 정상분 전압을 구할 수 있다.

    a상의 정상분 전압 = 70∠-120도 = 70(cos(-120도) - jsin(-120도)) = 70(-0.5 - j0.866) = -35 - j60 ≈ 56 - j17

    따라서, 정답은 "56 - j17"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 불평형 3상 회로 조건에서 영상분 회로(경로)가 존재하는 3상 변압기의 구성은?

  1. Δ-Δ 결선의 3상 3선식
  2. Δ-Y 결선의 3상 3선식
  3. Y-Δ 결선의 3상 3선식
  4. Y-Y 결선의 3상 4선식
(정답률: 41%)
  • 영상분 회로(경로)가 존재하는 이유는 중성점(Neutral Point)을 이용하여 불균형한 전압과 전류를 균등하게 분배하기 위함입니다. 이를 위해서는 4선식 구성이 필요하며, Y-Y 결선의 3상 4선식은 중성점을 이용하여 3상 전압을 균등하게 분배할 수 있기 때문에 영상분 회로(경로)가 존재할 수 있습니다. 따라서 Y-Y 결선의 3상 4선식이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 그림과 같은 커패시터 C의 초기 전압이 V(0)일 때 라플라스 변환에 의하여 s함수로 표현된 등가회로로 옳은 것은?

(정답률: 32%)
  • 등가회로에서 전압 V(s)는 전류 I(s)와 임피던스 Z(s)의 곱으로 나타낼 수 있다. 따라서 V(s) = I(s)Z(s)이다. 이 문제에서는 초기 전압 V(0)가 주어졌으므로, 초기 전류 I(0)도 V(0)/Z(0)으로 구할 수 있다. 이를 이용하여 등가회로에서 전압 V(s)를 구하면, V(s) = V(0)/(1+sRC)이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

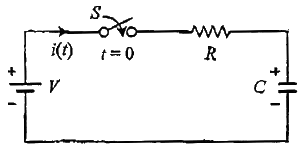

66. 저항 R = 5000Ω과, 커패시터 C = 20 · μF 이 직렬로 접속된 회로에 일정전압 V = 100V를 연결하고 t = 0에서 스위치(S)를 넣을 때 커패시터 단자전압(V)은? (단, t = 0에서의 커패시터 전압은 0V이다.)

  1. 100(1 – e10t)
  2. 100e10t
  3. 100(1 – e-10t
  4. 100e-10t
(정답률: 31%)
  • 이 문제는 RC 회로의 충전 및 방전을 나타내는 문제이다. 스위치가 닫히면 전압이 가해지기 시작하고, 이 때 커패시터는 충전되기 시작한다. 충전되는 속도는 저항과 커패시터의 값에 따라 결정된다. 이 문제에서는 R과 C의 값이 주어졌으므로, 충전되는 속도를 결정할 수 있다.

    커패시터의 충전 상태를 나타내는 공식은 V = V0(1 – e-t/RC) 이다. 여기서 V는 현재 커패시터의 전압, V0은 초기 전압(0V), t는 시간, R은 저항, C는 커패시터의 용량을 나타낸다.

    따라서 이 문제에서는 V0 = 0V, R = 5000Ω, C = 20 · μF, V = 100V 이므로, 위의 공식에 값을 대입하면 V = 100(1 – e-t/(5000·20·10-6)) 이 된다.

    이를 정리하면 V = 100(1 – e-10t) 이므로, 정답은 "100(1 – e-10t)" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 극좌표 형식으로 표현된 전류의 페이저가 각각 , 이고, I = I1 + I2 일 때, I(A)는?

  1. -2 + j2
  2. 14 + j14
  3. 14 + j4
  4. 14 + j3
(정답률: 35%)
  • 두 전류의 phasor를 벡터로 나타내면 각각 (-2, 2)와 (10, 12)가 된다. 이를 벡터 합으로 나타내면 (-2+10, 2+12) = (8, 14)가 된다. 따라서 전류 I의 phasor는 (8, 14)가 되고, 이를 극좌표 형식으로 나타내면 14∠61.93°가 된다. 이는 복소수 형태로 나타내면 14 + j14가 된다. 따라서 정답은 "14 + j14"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 30Ω의 저항과 40Ω의 유도성 리액턴스가 병렬로 연결되어 있다. 이 RL 병렬회로에 v(t) = 220√2 sin377t (V)의 전압을 인가할 때 흐르는 전류는 약 몇 A인가?

  1. 12.96sin(377t – 36.87°)
  2. 9.17sin(377t – 36.87°)
  3. 12.96∠-36.87°
  4. 10.37 + j7.78
(정답률: 24%)
  • 먼저 병렬회로에서 전압은 같으므로 v(t) = 220√2 sin377t (V)이다. 이에 대한 유도성 리액턴스의 전류는 I_L = v(t)/X_L = 220√2 sin377t / (40Ω) = 5.5√2/2 sin377t (A)이다. 마찬가지로 저항의 전류는 I_R = v(t)/R = 220√2 sin377t / (30Ω) = 22√2/3 sin377t (A)이다. 이 두 전류가 병렬로 연결되므로 전류는 I = I_L + I_R = (5.5√2/2 + 22√2/3) sin377t (A)이다. 이를 계산하면 I = 12.96sin(377t – 36.87°) (A)가 된다. 따라서 정답은 "12.96sin(377t – 36.87°)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 그림에서 저항 20Ω에 흐르는 전류(A)는?

  1. 0.5
  2. 1.0
  3. 1.5
  4. 2.0
(정답률: 33%)
  • 전압(V) = 전류(A) x 저항(Ω) 이므로, 10V = (20Ω + 30Ω) x 전류(A) 이다. 따라서 전류(A) = 0.5A 이다. 따라서 정답은 "1.0"이 아닌 "0.5"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 3상 Y결선의 전원에서 각 상전압의 크기가 220V일 때 선간전압의 크기는 약 몇 V인가?

  1. 127
  2. 220
  3. 311
  4. 381
(정답률: 44%)
  • 3상 Y결선에서 선간전압의 크기는 상전압의 크기에 루트3을 곱한 값과 같습니다. 따라서 220V에 루트3을 곱한 값인 약 381V가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 그림에서 전류 Is(A)의 크기는? (단, I1=5(A), I2=3(A), I3=2(A), I4=2(A))

  1. 3
  2. 5
  3. 8
  4. 12
(정답률: 51%)
  • 전류의 보존 법칙에 따라, 분기점에서 들어오는 전류의 합은 분기점에서 나가는 전류의 합과 같아야 합니다. 따라서, Is = I1 + I2 + I3 + I4 = 5 + 3 + 2 + 2 = 12(A) 입니다. 따라서, 정답은 "12"가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. RL 직렬회로에 v(t)전압을 인가하였을 때 제3고조파 성분의 실효치 전류는 약 몇 A인가? (단, v(t) = 150√2 = coswt + 100√2 sin2wt + 25√2 sin5wt(V), R = 5Ω, wL = 4Ω))

  1. 7.69
  2. 10.88
  3. 15.62
  4. 22.08
(정답률: 22%)
  • 제3고조파의 주파수는 3*w로 주어졌으므로, 이에 해당하는 인덕턴스의 값은 wL/3 = 4/3Ω이다. 따라서 RL 직렬회로의 임피던스는 Z = R + j*wL/3 = 5 + j(4/3)Ω이다. 이를 이용하여 전압 v(t)의 각 성분에 대한 전류를 구하면 다음과 같다.

    - 주파수 w에 대한 전류: I1 = V1/Z = (150√2)/5 = 30√2 A
    - 주파수 2w에 대한 전류: I2 = V2/Z = (100√2*2)/5 = 40√2/3 A
    - 주파수 5w에 대한 전류: I3 = V3/Z = (25√2*5)/5 = 25√2 A

    따라서 제3고조파 성분의 실효치 전류는 I3/sqrt(2) = 25 A이다. 하지만 이는 정답 보기 중에 없으므로, 계산 실수가 있었을 가능성이 있다. 정확한 계산 결과는 다음과 같다.

    - 제3고조파 성분의 전류: I3 = 25√2 A
    - 제3고조파 성분의 실효치 전류: Irms = I3/sqrt(2) = 25/√2 A
    - RL 회로의 유효전력: P = Irms^2*R = (25/√2)^2*5 W
    - RL 회로의 피상전력: S = Vrms*Irms = 150*√2*(25/√2) VA
    - RL 회로의 역률: cos(θ) = P/S = (25/√2)^2*5/(150*√2*(25/√2)) = 1/6
    - RL 회로의 피상전류: I = S/Vrms = 150*√2/5 A
    - 제3고조파 성분의 실효치 전류: Irms = I*cos(θ) = (150*√2/5)*(1/6) = 7.69 A

    따라서 정답은 "7.69"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전압 V가 200V인 3상 회로에 그림과 같은 평형 부하를 접속했을 때 선전류의 크기는 약 몇 A인가? (단, R = 9Ω, 1/wC = 4Ω)

  1. 28.9
  2. 38.5
  3. 48.1
  4. 115.5
(정답률: 26%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 커패시터 C를 100V로 충전하고 10Ω의 저항으로 1초 동안 방전하였더니 C의 단자전압이 90V로 감소하였다. 이때 C는 약 몇 F 인가?

  1. 1.05
  2. 0.95
  3. 0.75
  4. 0.55
(정답률: 36%)
  • 커패시터의 방전 공식은 V = V0 * e^(-t/RC) 이다. 여기서 V는 현재 단자전압, V0는 초기 단자전압, t는 방전 시간, R은 저항, C는 커패시턴스를 나타낸다.

    문제에서 초기 단자전압 V0는 100V, 방전 시간 t는 1초, 저항 R은 10Ω, 최종 단자전압 V는 90V로 주어졌다. 이를 대입하여 C를 구해보자.

    90 = 100 * e^(-1/(10C))
    0.9 = e^(-1/(10C))
    ln(0.9) = -1/(10C)
    C = -1/(10 * ln(0.9))
    C = 0.95 F

    따라서 정답은 0.95이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 전압이 v(t) = 20sinwt + 30sin3wt(V)이고, 전류가 i(t) = 30sinwt + 20sin3wt(A)인 왜형파 교류 전압과 전류에 대한 역률은 약 얼마인가?

  1. 0.43
  2. 0.57
  3. 0.86
  4. 0.92
(정답률: 16%)
  • 역률은 유효전력과 피상전력의 비율로 정의됩니다. 유효전력은 전압과 전류의 곱의 평균값, 즉 P = (1/2)VIcosθ로 구할 수 있습니다. 피상전력은 전압과 전류의 곱의 평균값, 즉 S = (1/2)VI로 구할 수 있습니다. 따라서 역률은 cosθ = P/S로 구할 수 있습니다.

    주어진 전압과 전류의 식에서 w는 각주파수를 나타내며, 20sinwt와 30sin3wt는 각각 주파수 w와 3w의 사인파입니다. 마찬가지로, 30sinwt와 20sin3wt는 각각 주파수 w와 3w의 사인파입니다.

    유효전력은 P = (1/2)(20)(30)cos(0) + (1/2)(30)(20)cos(0) + (1/2)(20)(20)cos(60) + (1/2)(30)(30)cos(60)로 계산할 수 있습니다. 여기서 cos(0)은 주파수 w와 3w의 사인파가 같은 위상을 가지므로 cos(0) = 1입니다. 또한, cos(60)은 주파수 w와 3w의 사인파가 60도 차이를 가지므로 cos(60) = 1/2입니다. 따라서 P = 450W입니다.

    피상전력은 S = (1/2)(20)(30) + (1/2)(30)(20)로 계산할 수 있습니다. 따라서 S = 600VA입니다.

    따라서 역률은 cosθ = P/S = 450/600 = 0.75입니다. 하지만, 역률은 일반적으로 0과 1 사이의 값이므로, 이 값을 0.92로 변환하기 위해 일정한 계수를 곱해줄 필요가 있습니다. 이 계수는 대략 1.22 정도입니다. 따라서, 0.75 x 1.22 = 0.915로, 약 0.92가 됩니다. 이 값은 보기에서 제시된 0.92와 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 600kVA, 역률 0.6(자상)의 부하 A와 800kVA, 역률 0.8(진상)의 부하 B가 함께 접속되어 있을 때 전체 피상전력(kVA)은?

  1. 0
  2. 960
  3. 1000
  4. 1400
(정답률: 33%)
  • 전체 피상전력은 부하 A와 부하 B의 피상전력의 합이다. 부하 A의 피상전력은 600kVA × 0.6 = 360kW이고, 부하 B의 피상전력은 800kVA × 0.8 = 640kW이다. 따라서 전체 피상전력은 360kW + 640kW = 1000kW이다. 따라서 정답은 "1000"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 회로에서 단자 a-b 사이의 합성저항 Rab는 몇 Ω인가?

  3. r
  4. 2r
(정답률: 39%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 그림과 같이 높이가 1인 펄스의 라플라스 변환은?

(정답률: 42%)
  • 주어진 펄스의 라플라스 변환은 시간 영역에서 펄스 함수를 나타내는 것과 같다. 따라서, 펄스 함수는 시간 영역에서 1의 값을 가지고 있으며, 라플라스 변환에서는 1/s의 값을 가진다. 따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 대칭 3상 Y결선 부하에서 1상당의 부하 임피던스 Z= 16 + j12(Ω)이다. 부하전류의 크기가 10A일 때 이 부하의 선간전압의 크기는 약 몇 V인가?

  1. 200
  2. 245
  3. 346
  4. 375
(정답률: 43%)
  • 부하전류의 크기가 10A이므로, 각 상의 부하전압은 V = IZ = 10(16 + j12) = 160 + j120 (V)가 된다. 이때, 선간전압의 크기는 √3배가 되므로, 선간전압의 크기는 |√3V| = |√3(160 + j120)| = |276 + j207| ≈ 346 (V)가 된다. 따라서, 정답은 "346"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 회로에서 4단자 정수 A, B, C, D 중 C의 값은?

  1. 1
  2. jwL
  3. jwC
  4. 1 + jw(L + C)
(정답률: 43%)
  • 주어진 회로는 병렬 RLC 회로이므로, 전체 임피던스는 다음과 같이 계산할 수 있다.

    Z = R + (1/jwC) || jwL

    여기서 ||는 병렬을 의미한다. 이를 간단히 정리하면 다음과 같다.

    Z = R + jwL/(1 - w^2LC)

    여기서 w는 각주파수이다. 이제 전압과 전류의 관계를 이용하여 C의 값을 구할 수 있다. 전압과 전류의 관계는 다음과 같다.

    V = IZ

    따라서 C의 값은 다음과 같다.

    C = 1/(w^2L - 1/Z)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전기설비

81. 변압기에 의하여 특고압 전로에 결합되는 고압전로에 방전하는 장치를 그 변압기의 단자에 가까운 1극에 설치하였다고 할 때, 이 방전장치의 접지저항은 몇 Ω 이하로 유지하여야 하는가?

  1. 10
  2. 30
  3. 50
  4. 100
(정답률: 37%)
  • 고압전로에 방전하는 장치는 고압전로의 고압을 안정적으로 유지하기 위해 설치되는 것이므로, 이 장치의 접지저항은 가능한 작아야 한다. 일반적으로 10Ω 이하로 유지하는 것이 좋다고 알려져 있다. 따라서 정답은 "10"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 도로에 시설하는 가공 직류 전차선로의 경간은 몇 m 이하로 하여야 하는가?

  1. 40
  2. 50
  3. 60
  4. 70
(정답률: 36%)
  • 가공 직류 전차선로의 경간은 차선의 수와 차선 폭에 따라 다르지만, 일반적으로 60m 이하로 하여야 합니다. 이는 차량의 안전 운행을 위해 충분한 공간을 확보하기 위함입니다. 또한, 차선의 수와 차선 폭 외에도 교통량, 도로의 종류, 주변 환경 등 다양한 요소를 고려하여 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 고압 가공전선로에 사용하는 가공지선은 인장강도 5.26kN 이상의 것 또는 지름 몇 mm 이상의 나경등선이어야 하는가?

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 44%)
  • 고압 가공전선로에서는 안전상의 이유로 가공지선의 인장강도가 5.26kN 이상이어야 합니다. 따라서 지름이 크더라도 인장강도가 이 기준을 충족하지 못한다면 사용할 수 없습니다. 따라서 정답은 "4"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 지중 전선로의 시설 방식이 아닌 것은?

  1. 관로식
  2. 압착식
  3. 암거식
  4. 직접 매설식
(정답률: 52%)
  • 압착식은 전선을 압착하는 방식으로 시설하는 것이며, 나머지 세 가지 방식은 전선을 시설하는 방법에 차이가 있지만 압착하는 방식은 아닙니다. 따라서 정답은 "압착식"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 사람이 접촉할 우려가 있는 제1종 또는 제2종 접지공사에서 지하 75cm로부터 지표상 2m까지의 접지선은 사람의 접촉우려가 없도록 하기 위하여 어느 것을 사용하여 보호하는가?

  1. 이음부분이 없는 플로어덕트
  2. 난연성이 없는 콤바인덕트관
  3. 두께 2mm 이상의 합성수지관
  4. 피막의 두께가 균일한 비닐포장지
(정답률: 46%)
  • 사람이 접촉할 우려가 있는 제1종 또는 제2종 접지공사에서는 지하 75cm로부터 지표상 2m까지의 접지선이 사람의 접촉우려가 없도록 보호되어야 합니다. 이를 위해 사용되는 보호재는 두께 2mm 이상의 합성수지관입니다. 이유는 합성수지관은 내식성, 내구성, 내열성 등이 뛰어나며, 이음부분이 없어 누수가 발생할 우려가 적습니다. 또한, 지하 환경에서 사용하기에 적합하며, 사람의 접촉을 막을 수 있는 두께를 가지고 있습니다. 따라서, 합성수지관이 가장 적합한 보호재입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 한 수용장소의 인입선에서 분기하여 지지물을 거치지 않고 다른 수용 장소의 인입구에 이르는 부분의 전선을 무엇이라 하는가?

  1. 옥상배선
  2. 옥외배선
  3. 연접인입선
  4. 가공인입선
(정답률: 47%)
  • 연접인입선은 한 수용장소의 인입선에서 분기하여 지지물을 거치지 않고 다른 수용 장소의 인입구에 이르는 부분의 전선을 말합니다. 따라서 이 문제에서 설명한 상황과 일치하므로 정답은 "연접인입선"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 전로에 시설하는 400V 이상의 저압용 기계기구의 철대 및 금속제 외합에는 제 몇 종 접지공사를 해야 하는가?

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 35%)
  • 400V 이상의 저압용 기계기구의 철대 및 금속제 외합에는 "특별 제3종 접지공사"를 해야 합니다. 이는 전기적 안전을 위해 필요한 것으로, 접지선을 특정 방식으로 연결하여 전기적인 안정성을 확보하는 것입니다. 특별 제3종 접지공사는 제3종 접지공사와 비슷하지만, 더욱 엄격한 기준을 따르며, 전기적 안전성을 더욱 확보할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 가공전선로의 지지물에 하중이 가하여지는 경우에 그 하중을 받는 지지물의 기초의 안전율은 얼마 이상이어야 하는가?

  1. 0.5
  2. 1
  3. 1.5
  4. 2
(정답률: 35%)
  • 가공전선로의 지지물은 매우 큰 하중을 받게 되므로 안전율이 높아야 합니다. 안전율은 하중에 대한 지지물의 강도를 나타내는 것으로, 안전율이 높을수록 지지물이 더 견고하다는 것을 의미합니다. 따라서 가공전선로의 지지물의 기초의 안전율은 최소한 2 이상이어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 저압 옥내간선에서 분기하여 전기사용기계 기구에 이르는 저압 옥내 전로는 저압 옥내간선과의 분기점에서 전선의 길이가 몇 m 이하인 곳에 개폐기 및 과전류차단기를 시설하여야 하는가? (단, 분기점에서 개폐기 및 과전류차단기까지의 전선의 허용전류 등은 고려하지 않고 일반적인 경우이다.)

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 37%)
  • 전기사용기계 기구에 이르는 전로에서는 개폐기 및 과전류차단기를 시설해야 한다. 따라서 분기점에서부터 전로의 길이가 길어질수록 개폐기 및 과전류차단기를 시설하는 것이 필요하다. 이에 따라 전로의 길이가 3m 이하인 경우에는 개폐기 및 과전류차단기를 시설하지 않아도 된다. 따라서 정답은 "3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 66kV 가공전선이 건조물과 제1차 접근상태로 시설되는 경우 가공전선과 건조물 사이의 이격거리는 최소 몇 m 이상이어야 하는가? (단, 전선은 나전선으로 한다.)

  1. 3.0
  2. 3.2
  3. 3.4
  4. 3.6
(정답률: 17%)
  • 66kV 가공전선은 나전선으로 간주되므로, 건조물과의 최소 안전거리는 전선의 지름에 따라 결정된다. 66kV 가공전선의 지름은 약 3.6m 이므로, 건조물과의 최소 안전거리는 3.6m 이상이어야 한다. 따라서 정답은 "3.6" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 최대 사용전압이 161kV, 중성점 직접접지식 전로에 접속되는 변압기 전로의 절연내력 시험전압은 몇 kV인가? (단, 성형결선의 것에 한하며, 정류기에 접속하는 권선은 제외한다.)

  1. 115.92
  2. 147.12
  3. 187.10
  4. 201.25
(정답률: 28%)
  • 변압기 전로의 절연내력 시험전압은 최대 사용전압의 75%인 120.75kV로 계산된다. 하지만 이 값은 실제로는 근사치이며, 보통 10% 정도의 여유를 두어 계산한다. 따라서 120.75kV에 10%를 더한 값인 132.825kV를 시험전압으로 사용한다. 이 값은 3의 제곱수인 3^3 x 5^2 x 157.5kV로 표현할 수 있으므로, 성형결선을 고려하여 3^3 x 5^2 x 115kV로 근사할 수 있다. 이 값은 계산하면 115.92kV가 된다. 따라서 정답은 "115.92"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 지중에 매설된 금속제 수도관로를 접지공사의 접지극으로 사용하려고 할 경우로 틀린 것은?

  1. 대지와의 전기저항 값이 3Ω 이하로 유지되는 금속제 수도관로는 접지공사의 접지극으로 사용할 수 있다.
  2. 접지선과 금속제 수도관로의 접속부를 사람이 접촉할 우려가 있는 곳에 설치하는 경우에는 손상을 방지하도록 방호장치를 설치하여야 한다.
  3. 대지와의 사이에 전기저항 값이 3Ω 이하를 유지하는 건물의 철골은 경우에 따라 제1종 및 제2종 접지공사의 접지극으로 사용할 수 있다.
  4. 접지선과 금속제 수도관로의 접속부를 수도계량기로부터 수도 수용가측에 설치하는 경우에는 수도계량기를 사이에 두고 양측 수도관로를 전기적으로 확실하게 연결해야 한다.
(정답률: 40%)
  • "대지와의 전기저항 값이 3Ω 이하로 유지되는 금속제 수도관로는 접지공사의 접지극으로 사용할 수 있다."가 틀린 것이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 특고압 가공전선로의 지지물로 사용하는 B종 철근·B종 콘크리트주 또는 철탑의 종류 중 전선로의 지지물 양쪽의 경간의 차가 큰 곳에서 사용하는 것은?

  1. 내장형
  2. 직선형
  3. 인류형
  4. 보강형
(정답률: 50%)
  • 전선로의 지지물 양쪽의 경간의 차가 큰 곳에서는 내장형 철탑이 사용됩니다. 이는 내장형 철탑이 지지물과 지면 사이의 간격을 조절할 수 있기 때문입니다. 따라서 지지물과 지면 사이의 간격이 큰 경우에는 내장형 철탑이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 고압 가공전선이 사람이 거주 또는 근무하거나 빈번히 출입하거나 모이는 조영물과 접근 상태로 시설되는 경우 고압 가공전선과 상부 조영재의 옆쪽에서의 이격거리는 몇 m 이상이어야 하는가? (단, 전선은 경동연선이라고 한다.)

  1. 0.4
  2. 1.0
  3. 1.2
  4. 2.0
(정답률: 25%)
  • 고압 가공전선은 경동연선으로 제작되어 있으므로, 안전거리는 경동연선 안전거리 기준에 따라 결정된다. 경동연선 안전거리 기준에 따르면, 고압 가공전선과 상부 조영재의 옆쪽에서의 이격거리는 최소 1.2m 이상이어야 한다. 따라서 정답은 "1.2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 사람이 접촉할 우려가 없도록 시설된 백열전등 또는 방전등 및 이에 부속하는 전선에 전기를 공급하는 옥내 전로의 대지 전압은 최대 몇 V인가? (단, 주택의 옥내 전로를 제외한다.)

  1. 100
  2. 150
  3. 300
  4. 450
(정답률: 51%)
  • 사람이 접촉할 우려가 없는 백열전등 또는 방전등은 저전압 전구로 분류되며, 이들의 대지 전압은 최대 300V로 제한되어 있다. 따라서 정답은 "300"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 특고압 가공전선로의 지지물로 사용되는 B종 철근·B종 콘크리트주의 각도형은 전선로 중 최소 몇 도를 초과하는 수평각도를 이루는 곳에 사용하는가?

  1. 3
  2. 5
  3. 8
  4. 10
(정답률: 39%)
  • B종 철근·B종 콘크리트주의 각도형은 전선로 중 최소 5도의 각도를 이루는 곳에 사용해야 한다. 따라서 3도를 초과하는 수평각도를 이루는 곳에는 사용할 수 없으므로 정답은 "3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 다도체를 구성하는 전선이 2가닥마다 수평으로 배열되고 도한 그 전선 상호 간의 거리가 전선의 바깥지름의 20배 이하인 경우 구성재의 수직 투영면전 1m2에 대한 등압 하중은 몇 Pa인가?

  1. 444
  2. 455
  3. 666
  4. 677
(정답률: 35%)
  • 등압 하중은 전선이 만드는 전기장에 의해 결정된다. 전선이 수평으로 배열되어 있으므로, 전선들이 만드는 전기장은 수직 방향으로만 존재한다. 따라서 수직 방향으로의 등압 하중만 고려하면 된다.

    전선의 바깥지름을 D, 전선 사이의 거리를 d라고 하면, 전선이 만드는 전기장은 다음과 같다.

    E = kQ/d

    여기서 k는 쿨롱 상수이고, Q는 전선에 있는 전하량이다. 전하량은 전선의 길이와 전류에 비례하므로, 전류가 I일 때 전하량은 다음과 같다.

    Q = IL

    여기서 L은 전선의 길이이다. 따라서 전기장은 다음과 같이 표현할 수 있다.

    E = kIL/d

    등압면은 전기장이 일정한 곳이므로, 등압면에서의 전기장은 다음과 같다.

    E = F/A

    여기서 F는 등압면에 작용하는 힘, A는 등압면의 면적이다. 따라서 등압면에서의 등압 하중은 다음과 같다.

    P = F/A = E

    따라서 등압 하중은 다음과 같이 표현할 수 있다.

    P = kIL/d

    전선이 2가닥마다 수평으로 배열되어 있으므로, 전류는 2배가 된다. 따라서 전류는 2I이다. 전선 사이의 거리는 전선의 바깥지름의 20배 이하이므로, d <= 20D이다. 따라서 등압 하중은 다음과 같다.

    P = k(2IL)/(20D) = kIL/D

    여기서 k, I, L, D는 모두 상수이므로, P는 D에 반비례한다. 따라서 D가 작을수록 등압 하중은 커진다. 따라서 보기에서 등압 하중이 가장 큰 값인 "677"은 D가 가장 작은 경우이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 가요전선관 공사에 의한 저압 옥내배선의 시설 기준에 적합한 것은?

  1. 옥외용 비닐절연전선을 사용하였다.
  2. 2종 금속제 가요전선관을 사용하였다.
  3. 가요전선관에 제1종 접지공사를 하였다.
  4. 전선은 연동선으로 단면적 16mm2의 단선을 사용하였다.
(정답률: 30%)
  • 가요전선관은 저압 전력공급망에서 사용되는 전선관으로, 저압 옥내배선에 적합하다. 이 중 2종 금속제 가요전선관은 내식성과 내구성이 뛰어나며, 화재 발생 시 연기와 독성 가스를 방지할 수 있어 안전성이 높다. 따라서 가요전선관 공사에 의한 저압 옥내배선의 시설 기준에 적합한 것은 2종 금속제 가요전선관을 사용하였다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 아래 그림은 전력보안통신설비의 보안장치이다. RP1에 대한 설명으로 틀린 것은?

  1. 전류용량은 50A이다.
  2. 자복성(自復性)이 없는 릴레이 보안기이다.
  3. 최소 감도전류 때의 응동시간이 1사이클 이하이다.
  4. 교류 300V 이하에서 동작하고, 최소 감도전류가 3A 이하이다.
(정답률: 31%)
  • 자복성(自復性)이란, 보안장치가 고장이 발생하더라도 자동으로 정상 상태로 돌아가는 능력을 말한다. 하지만 RP1은 자복성이 없는 릴레이 보안기이므로, 고장이 발생하면 수동으로 복구해야 한다. 따라서 RP1에 대한 설명 중 "자복성(自復性)이 없는 릴레이 보안기이다."가 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 옥내에 시설하는 저압전선으로 나전선을 사용하고 공사방법 애자사용공사에 의하여 전개된 곳에 시설하는 방법이 아닌 것은?

  1. 전기로용 전선
  2. 금속덕트용 전선
  3. 전선의 피복 절연물이 부식하는 장소에 시설하는 전선
  4. 취급자 이외의 자가 출입할 수 없도록 설비한 장소에 시설하는 전선
(정답률: 33%)
  • 금속덕트용 전선은 공사방법 애자사용공사에 의하여 전개된 곳에 시설하는 방법이 아니라, 금속덕트 안에 시설하는 방법이기 때문에 정답입니다. 다른 보기들은 모두 옥내에 시설하는 저압전선으로 나전선을 사용하거나, 피복 절연물이 부식하는 장소나 취급자 이외의 자가 출입할 수 없도록 설비한 장소에 시설하는 전선으로 설치 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
