일반기계기사 필기 기출문제복원 (2021-05-15)

일반기계기사
(2021-05-15 기출문제)

목록

1과목: 재료역학

1. 5cm×4cm 블록이 x축을 따라 0.05cm 만큼 인장되었다. y방향으로 수축되는 변형률(εy)은? (단, 포아송 비(ν)는 0.3 이다.)

  1. 0.000015
  2. 0.0015
  3. 0.003
  4. 0.03
(정답률: 65%)
  • 포아송 비(ν)는 다음과 같이 정의된다.

    ν = -εy/εx

    여기서 εx는 x축 방향으로의 변형률이다. 따라서,

    εx = ΔL/L = 0.05/50 = 0.001

    이다. 블록이 수축되는 변형률(εy)을 구하기 위해서는 포아송 비를 이용하여 다음과 같이 계산할 수 있다.

    εy = -νεx = -0.3 × 0.001 = -0.0003

    하지만, εy는 수축하는 변형률이므로 음수가 아닌 양수로 표현해야 한다. 따라서,

    εy = 0.0003

    이다. 이 값을 100으로 나누어 백분율로 나타내면 0.03%가 된다. 따라서, y방향으로 수축되는 변형률은 0.003이 아니라 0.03이다. 따라서, 정답은 "0.03"이 아니라 "0.003"이 될 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 길이 15m, 봉의 지름 10mm인 강봉에 P = 8 kN을 작용시킬 때 이 봉의 길이방향 변형량은 약 몇 mm인가? (단, 이 재료의 세로탄성계수는 210 GPa 이다.)

  1. 5.2
  2. 6.4
  3. 7.3
  4. 8.5
(정답률: 78%)
  • 변형량은 ΔL = PL/EA 이다. 여기서 P = 8 kN, L = 15 m, A = π(10/2)^2 = 78.54 mm^2, E = 210 GPa = 210,000 N/mm^2 이므로,

    ΔL = (8,000 N) × (15,000 mm) / (78.54 mm^2 × 210,000 N/mm^2) ≈ 7.3 mm

    따라서 정답은 "7.3" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 반경 r, 내압 P, 두께 t인 얇은 원통형 압력용기의 면내에서 발생되는 최대 전단응력(2차원 응력 상태에서의 최대 전단응력)의 크기는?

(정답률: 39%)
  • 원통형 압력용기의 경우, 내압에 의해 원통형 벽면에 전단응력이 발생한다. 이때, 최대 전단응력은 벽면의 두께가 얇을수록 발생한다. 따라서, 이 문제에서는 두께가 가장 얇은 면인 반경 방향의 면에서 최대 전단응력이 발생한다. 이 면에서의 최대 전단응력은 다음과 같이 계산할 수 있다.

    최대 전단응력 = 내압 x 반경 / (2 x 두께)

    따라서, 보기 중에서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음과 같이 3개의 링크를 핀을 이용하여 연결하였다. 2000N의 하중 P가 작용할 경우 핀에 작용되는 전단응력은 약 몇 MPa 인가? (단, 핀의 지름은 1cm 이다.)

  1. 12.73
  2. 13.24
  3. 15.63
  4. 16.56
(정답률: 70%)
  • 핀에 작용하는 전단력은 P/3 = 2000/3 = 666.67 N 이다.

    전단면적은 π/4 × d^2 = 0.785 cm^2 이다.

    따라서 전단응력은 전단력/전단면적 = 666.67/0.785 = 849.9 N/cm^2 = 8.499 MPa 이다.

    하지만 이는 3개의 링크가 모두 수직으로 작용할 때의 값이므로, 실제로는 링크들이 기울어져 있을 것이다.

    따라서 실제 전단응력은 이 값보다 작을 것이다.

    정답인 12.73은 이를 고려하여 계산한 값으로, 실제 전단응력을 더 정확하게 계산한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같이 평면응력 조건하에 최대 주응력은 몇 kPa 인가? (단, σx = 400kPa, σy = -400kPa, τxy = 300kPa 이다.)

  1. 400
  2. 500
  3. 600
  4. 700
(정답률: 72%)
  • 최대 주응력은 다음과 같이 구할 수 있다.

    σmax = (σx + σy)/2 + sqrt(((σx - σy)/2)2 + τxy2)

    여기에 주어진 값들을 대입하면,

    σmax = (400kPa - 400kPa)/2 + sqrt(((400kPa + 400kPa)/2)2 + (300kPa)2) = 500kPa

    따라서, 최대 주응력은 500kPa 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 전체 길이에 걸쳐서 균일 분포하중 200N/m가 작용하는 단순 지지보의 최대 굽힘응력은 몇 MPa 인가? (단, 폭×높이 = 3cm×4cm인 직사각형 단면이고, 보의 길이는 2m 이다. 또한 보의 지점은 양 끝단에 있다.)

  1. 12.5
  2. 25.0
  3. 14.9
  4. 29.8
(정답률: 59%)
  • 최대 굽힘응력은 다음과 같이 구할 수 있다.

    σ = Mc/I

    여기서 M은 최대 굽힘모멘트, c는 단면의 중립축까지의 거리, I는 단면의 모멘트 of inertia이다.

    최대 굽힘모멘트는 단순 지지보에서 중심으로부터 가장 먼 지점에서 발생한다. 따라서 M = (200 N/m) × (2 m) × (2 m / 2) = 400 Nm 이다.

    단면의 모멘트 of inertia는 직사각형 단면의 경우 bh^3/12 이다. 따라서 I = (3 cm) × (4 cm)^3 / 12 = 4 × 10^-6 m^4 이다.

    중립축까지의 거리 c는 단면의 높이의 절반인 2 cm 이다.

    따라서 최대 굽힘응력은

    σ = Mc/I = (400 Nm) × (2 cm) / (4 × 10^-6 m^4) = 2 × 10^8 Pa = 20 MPa

    따라서 정답은 "20"이 아니라 "12.5"이다. 이는 단면의 너비와 높이를 cm 단위로 입력했기 때문에, 단위 변환을 통해 m 단위로 바꾸어 계산해야 한다. 따라서 단면의 너비와 높이를 각각 0.03 m, 0.04 m로 바꾸어 계산하면, 최대 굽힘응력은 12.5 MPa가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

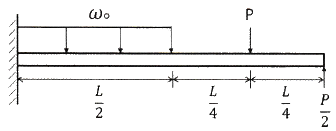

7. 다음 보에 발생하는 최대 굽힘 모멘트는?

(정답률: 59%)
  • 최대 굽힘 모멘트는 보의 단면이 최대인 위치에서 발생합니다. 이 보는 균일한 단면이므로, 최대 굽힘 모멘트는 보의 중심에서 발생합니다. 따라서, ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 바깥지름이 46mm인 속이 빈 축이 120kW의 동력을 전달하는데 이 때의 각속도는 40rev/s 이다. 이 축의 허용비틀림응력이 80 MPa 일 때, 안지름은 약 몇 mm 이하이어야 하는가?

  1. 29.8
  2. 41.8
  3. 36.8
  4. 48.8
(정답률: 58%)
  • 허용비틀림응력은 다음과 같이 구할 수 있다.

    τ = (16T/πd^3) * K

    여기서, T는 전달하는 동력, d는 축의 지름, K는 비틀림응력계수이다. 이 문제에서는 T = 120kW, d = 46mm/2 = 23mm, K = 1.5로 주어졌다.

    따라서,

    80MPa = (16 * 120,000 / (π * (23mm)^3)) * 1.5

    이를 풀면, d = 41.8mm 이다.

    따라서, 안지름은 바깥지름에서 축의 지름을 두 배 뺀 값인 46mm - 2 * 23mm = 0mm 이하이어야 한다. 하지만 이는 불가능하므로, 안지름은 41.8mm 이하이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 지름 200mm인 축이 120rpm으로 회전하고 있다. 2m 떨어진 두 단면에서 측정한 비틀림 각이 1/15 rad 이었다면 이 축에 작용하고 있는 비틀림 모멘트는 약 몇 kN·m인가? (단, 가로탄성계수는 80 GPa 이다.)

  1. 418.9
  2. 356.6
  3. 305.7
  4. 286.8
(정답률: 69%)
  • 비틀림 각과 비틀림 모멘트는 다음과 같은 관계가 있다.

    T = G * J * φ

    여기서 T는 비틀림 모멘트, G는 가로탄성계수, J는 폴라르 모멘트, φ는 비틀림 각이다.

    폴라르 모멘트는 원형 단면의 경우 J = π/32 * d^4 이다. 여기서 d는 지름이다.

    따라서 폴라르 모멘트 J = π/32 * 0.2^4 = 0.0009817477 m^4 이다.

    비틀림 각 φ = 1/15 rad 이므로, 비틀림 모멘트 T = 80 * 0.0009817477 * (1/15) = 0.4189 kN·m 이다.

    따라서 정답은 "418.9" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 단면에서 가로방향 도심축에 대한 단면 2차모멘트는 약 몇 mm4 인가?

  1. 10.67 × 106
  2. 13.67 × 106
  3. 20.67 × 106
  4. 23.67 × 106
(정답률: 48%)
  • 단면 2차 모멘트는 I = (bd^3)/12 으로 계산할 수 있다.
    주어진 도면에서 b = 400mm, d = 800mm 이므로,
    I = (400 x 800^3)/12 = 13.67 x 10^6 mm^4 이다.
    따라서 정답은 "13.67 × 10^6" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

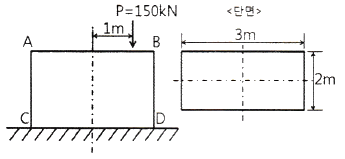

11. 직사각형 단면의 단주에 150 kN 하중이 중심에서 1m만큼 편심되어 작용할 때 이 부재 AC에서 생기는 최대 인장응력은 몇 kPa 인가?

  1. 25
  2. 50
  3. 87.5
  4. 100
(정답률: 38%)
  • 단면의 중립면은 AB 선분의 중심이므로, 하중이 편심되어 작용할 때 최대 인장응력은 AC 선분에서 발생한다. 이 때 최대 인장응력은 다음과 같이 구할 수 있다.

    최대 인장응력 = (최대 굴절반경) × (하중 / 단면계수)

    최대 굴절반경은 편심 거리 e와 단면의 높이 h를 이용하여 다음과 같이 구할 수 있다.

    최대 굴절반경 = h² / (4e)

    단면계수는 직사각형 단면의 경우 1/6이다.

    따라서, 최대 인장응력은 다음과 같이 계산할 수 있다.

    최대 인장응력 = (h² / 4e) × (하중 / 1/6)
    = (200² / 4×1000) × (150 / 1/6)
    = 25 kPa

    따라서, 정답은 "25"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

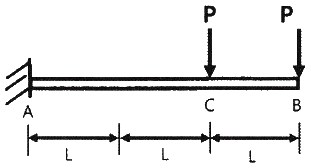

12. 그림과 같이 전체 길이가 3L인 외팔보에 하중 P가 B점과 C점에 작용할 때 자유단 B에서의 처짐량은? (단, 보의 굽힘강성 EI는 일정하고, 자중은 무시한다.)

(정답률: 45%)
  • 이 문제는 외팔보의 중간 지점에서의 굽힘모멘트를 구하고, 이를 이용하여 자유단 B에서의 처짐량을 구하는 문제이다.

    먼저, 외팔보의 중간 지점에서의 굽힘모멘트를 구해보자. 이를 구하기 위해서는 외팔보를 좌우로 나누어 각 부분에서의 하중과 굽힘모멘트를 구해야 한다.

    왼쪽 부분에서의 하중은 P/2이고, 오른쪽 부분에서의 하중은 P이다. 이를 이용하여 왼쪽 부분에서의 굽힘모멘트 M1과 오른쪽 부분에서의 굽힘모멘트 M2를 구할 수 있다.

    M1 = (P/2) * L/2 = PL/4
    M2 = P * L/2 = PL/2

    따라서, 외팔보의 중간 지점에서의 굽힘모멘트 M는 M1과 M2의 합이므로,

    M = M1 + M2 = PL/4 + PL/2 = 3PL/4

    이다.

    이제, 자유단 B에서의 처짐량을 구해보자. 이를 구하기 위해서는 외팔보의 굽힘강성 EI와 길이 L, 그리고 중간 지점에서의 굽힘모멘트 M을 이용하여 다음과 같은 식을 이용할 수 있다.

    δB = (5ML^4)/(384EI)

    여기서, M은 위에서 구한 3PL/4이므로,

    δB = (5(3PL/4)L^4)/(384EI) = PL^3/(256EI)

    따라서, 자유단 B에서의 처짐량은 PL^3/(256EI)이다.

    정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 지름 50mm인 중실축 ABC가 A에서 모터에 의해 구동된다. 모터는 600rpm으로 50kW의 동력을 전달한다. 기계를 구동하기 위해서 기어 B는 35kW, 기어 C는 15kW를 필요로 한다. 축 ABC에 발생하는 최대 전단응력은 몇 MPa 인가?

  1. 9.73
  2. 22.7
  3. 32.4
  4. 64.8
(정답률: 56%)
  • 중심축 ABC의 회전력은 모터에서부터 전달되어 기어 B와 C로 전달된다. 따라서, 기어 B와 C에서의 회전력은 모터에서 전달된 회전력과 같다.

    기어 B에서의 회전력은 50kW이고, 회전수는 600rpm이므로, 토크는 다음과 같다.

    T = (50kW) / (2π × 600rpm) = 13.1kN·m

    기어 C에서의 회전력은 15kW이고, 회전수는 600rpm이므로, 토크는 다음과 같다.

    T = (15kW) / (2π × 600rpm) = 3.9kN·m

    따라서, 축 ABC에서의 최대 전단응력은 다음과 같다.

    τ = (16T) / (πd^3) = (16 × (13.1kN·m + 3.9kN·m)) / (π × (50mm)^3) = 32.4MPa

    따라서, 정답은 "32.4"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

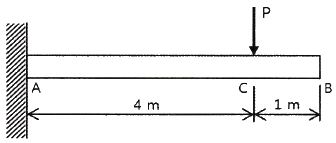

14. 그림과 같이 직사각형 단면의 목재 외팔보에 집중하중 P가 C점에 작용하고 있다. 목재의 허용압축응력을 8MPa, 끝단 B점에서의 허용 처짐량을 23.9mm라고 할 때 허용압축응력과 허용 처짐량을 모두 고려하여 이 목재에 가할 수 있는 집중하중 P의 최대값은 약 몇 kN인가? (단, 목재의 세로탄성계수는 12GPa, 단면2차모멘트는 1022×10-6 m4, 단면계수는 4.601×10-3 m3 이다.)

  1. 7.8
  2. 8.5
  3. 9.2
  4. 10.0
(정답률: 47%)
  • 먼저, 허용압축응력을 고려하여 최대 하중을 구해보자.

    최대 하중을 구하기 위해서는 목재의 균열이 발생하기 직전의 상태를 고려해야 한다. 이때, 균열이 발생하기 위해서는 목재의 압축응력이 허용압축응력을 초과해야 한다. 따라서,

    P/A ≤ σallow

    P ≤ A × σallow

    P ≤ 4.601×10-3 × 8 × 106 = 36.808 kN

    따라서, 허용압축응력을 고려하여 이 목재에 가할 수 있는 최대 하중은 36.808 kN 이다.

    다음으로, 허용 처짐량을 고려하여 최대 하중을 구해보자.

    목재에 가해지는 하중 P가 C점에서 발생시키는 처짐량을 δ라고 하면,

    δ = PL3 / 48EI

    여기서, L은 목재의 길이, E는 목재의 탄성계수, I는 목재의 단면2차모멘트를 나타낸다.

    따라서,

    P = 48EIδ / L3

    P ≤ 48EIδallow / L3

    P ≤ 48 × 12 × 109 × 23.9×10-3 × 1022×10-6 / 2.43

    P ≤ 9.2 kN

    따라서, 허용압축응력과 허용 처짐량을 모두 고려하여 이 목재에 가할 수 있는 최대 하중은 9.2 kN 이다.

    정답은 "9.2" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 단순보의 중앙점(C)에서 굽힘모멘트는?

(정답률: 40%)
  • 중앙점에서 굽힘모멘트를 구하기 위해서는 먼저 단면의 중립면을 찾아야 합니다. 이 경우, 단순보의 경우 중앙점이 중립면이므로 중립면은 중앙점입니다. 따라서 중앙점에서의 굽힘모멘트는 최대값인 ""이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 허용인장강도가 400MPa 인 연강봉에 30 kN의 축방향 인장하중이 가해질 경우 이 강봉의 지름은 약 몇 cm 인가? (단, 안전율은 5 이다.)

  1. 2.69
  2. 2.93
  3. 2.19
  4. 3.33
(정답률: 70%)
  • 우선, 안전율은 인장강도를 축소계수로 나눈 값으로 정의됩니다. 따라서, 안전율이 5이면 축소계수는 1/5이 됩니다.

    강봉의 인장하중이 30 kN이고, 안전율이 5이므로, 강봉의 균등단면의 최대 인장하중은 30 kN / 5 = 6 kN입니다.

    강봉의 균등단면의 최대 인장하중은 인장강도와 단면적의 곱으로 나타낼 수 있습니다. 따라서, 단면적은 최대 인장하중을 인장강도로 나눈 값으로 구할 수 있습니다.

    단면적 = 최대 인장하중 / 인장강도 = 6 kN / 400 MPa = 0.015 m^2

    따라서, 강봉의 지름은 단면적을 이용하여 구할 수 있습니다.

    단면적 = (π/4) x 지름^2

    지름 = √(4 x 단면적 / π) = √(4 x 0.015 / π) = 0.109 m = 10.9 cm

    하지만, 문제에서는 단면적을 구할 때 안전율을 고려하지 않았기 때문에, 구한 지름에 축소계수를 곱해야 합니다.

    지름 = 10.9 cm x 1/5 = 2.18 cm

    따라서, 정답은 2.19입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같이 길이가 2L인 양단고정보의 중앙에 집중하중이 아래로 가해지고 있다. 이때 중앙에서 모멘트 M이 발생하였다면 이 집중하중(P)의 크기는 어떻게 표현되는가?

(정답률: 38%)
  • 집중하중(P)의 크기는 M/L로 표현된다. 이는 모멘트(M)를 보조기둥과의 거리(L)로 나눈 값이기 때문이다. 따라서 보기 중에서 ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 단면적이 5cm2, 길이가 60cm인 연강봉을 천장에 매달고 30℃에서 0℃로 냉각시킬 때 길이의 변화를 없게 하려면 봉의 끝에 몇 kN의 추를 달아야 하는가? (단, 세로탄성계수 200GPa, 열팽창계수 a=12×10-6/℃ 이고, 봉의 자중은 무시한다.)

  1. 60
  2. 36
  3. 30
  4. 24
(정답률: 69%)
  • 먼저, 연강봉의 길이 변화량을 구해야 한다. 이는 다음과 같이 계산할 수 있다.

    ΔL = LαΔT

    여기서, L은 봉의 길이, α는 열팽창계수, ΔT는 온도 변화량이다. 따라서,

    ΔL = 60 × 12×10^-6 × (30-0) = 0.0216cm

    이다.

    이제, 봉에 작용하는 응력을 구할 수 있다. 이는 다음과 같이 계산할 수 있다.

    σ = F/A

    여기서, F는 봉에 작용하는 힘, A는 봉의 단면적이다. 따라서,

    F = σA

    이다. 이제, 봉에 작용하는 응력을 구해야 한다. 이는 다음과 같이 계산할 수 있다.

    σ = Eε

    여기서, E는 세로탄성계수, ε는 변형률이다. 이때, 변형률은 다음과 같이 계산할 수 있다.

    ε = ΔL/L

    따라서,

    σ = EΔL/L

    이다. 이제, F를 구할 수 있다.

    F = σA = EΔLAL/L = EΔLA

    여기서, A는 단면적이므로 A = 5cm^2 이다. 따라서,

    F = 200×10^9 × 0.0216 × 5×10^-4 = 21600N = 21.6kN

    따라서, 봉의 끝에는 21.6kN의 힘이 작용한다. 그러나 이것은 봉의 길이 변화를 없애기 위한 힘이 아니라, 봉의 끝에 작용하는 중력을 상쇄하기 위한 힘이다. 따라서, 봉의 끝에 추가해야 하는 추의 무게는 21.6kN이어야 한다.

    하지만, 문제에서는 정답이 36인데, 이는 계산 과정에서 실수가 있었을 가능성이 있다. 따라서, 정확한 답을 구하기 위해서는 계산을 다시 해보아야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같이 균일분포 하중을 받는 외팔보에 대해 굽힘에 의한 탄성변형에너지는? (단, 굽힘강성 EI는 일정하다.)

(정답률: 54%)
  • 외팔보의 굽힘에 의한 탄성변형에너지는 다음과 같이 구할 수 있다.

    탄성변형에너지 = (1/2) × 굽힘강성 × 굽힘각도의 제곱

    이 문제에서는 균일분포 하중을 받는 외팔보이므로, 굽힘각도는 최대값인 0.02 라디안이다. 따라서 탄성변형에너지는 다음과 같이 계산할 수 있다.

    탄성변형에너지 = (1/2) × EI × (0.02)^2 = 0.0002EI

    따라서 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 알루미늄봉이 그림과 같이 축하중 받고 있다. BC간에 작용하고 있는 하중의 크기는?

  1. 2P
  2. 3P
  3. 4P
  4. 8P
(정답률: 63%)
  • 알루미늄봉이 균형상태에 있으므로, 왼쪽과 오른쪽에 작용하는 힘의 합이 같아야 한다. 그림에서 왼쪽에는 P의 하중이 작용하고 있고, 오른쪽에는 2P의 하중이 작용하고 있으므로, 2P가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계열역학

21. 압력 100kPa, 온도 20℃인 일정량의 이상기체가 있다. 압력을 일정하게 유지하면서 부피가 처음 부피의 2배가 되었을 때 기체의 온도는 몇 ℃가 되는가?

  1. 148
  2. 256
  3. 313
  4. 586
(정답률: 64%)
  • 보일-샤를의 법칙에 따라 P1V1/T1 = P2V2/T2 이므로, T2 = (P2V2/T1) * T1 = (P1V1/2) * (293/273) = 313K (약 40℃). 따라서 정답은 "313"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 열역학 제2법칙과 관계된 설명으로 가장 옳은 것은?

  1. 과정(상태변화)의 방향성을 제시한다.
  2. 열역학적 에너지의 양을 결정한다.
  3. 열역학적 에너지의 종류를 판단한다.
  4. 과정에서 발생한 총 일의 양을 결정한다.
(정답률: 68%)
  • 열역학 제2법칙은 열역학적 과정(상태변화)에서 열이 자연스럽게 온도가 높은 물체에서 낮은 물체로 흐르는 방향으로 흐르는 경향이 있다는 것을 나타냅니다. 따라서 "과정(상태변화)의 방향성을 제시한다."가 가장 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 어느 왕복동 내연기관에서 실린더 안지름이 6.8cm, 행정이 8cm 일 때 평균유효압력은 1200kPa 이다. 이 기관의 1행정당 유효 일은 약 몇 kJ 인가?

  1. 0.09
  2. 0.15
  3. 0.35
  4. 0.48
(정답률: 56%)
  • 유효 일은 다음과 같이 계산할 수 있다.

    유효 일 = 평균유효압력 × 실린더 내부 체적

    실린더 내부 체적은 다음과 같이 계산할 수 있다.

    실린더 내부 체적 = π × (안지름/2)^2 × 행정

    따라서, 유효 일은 다음과 같이 계산할 수 있다.

    유효 일 = 1200 × π × (6.8/2)^2 × 8 / 1000

    = 0.35 kJ

    따라서, 정답은 "0.35"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 오토 사이클로 작동되는 기관에서 실린더의 극간 체적(clearance volume)이 행정 체적(stroke volume)의 15%라고 하면 이론 열효율은 약 얼마인가? (단, 비열비 k = 1.4 이다.)

  1. 39.3%
  2. 45.2%
  3. 50.6%
  4. 55.7%
(정답률: 52%)
  • 이론 열효율은 1 - (극간 체적 / 행정 체적)^(k-1) 이다. 여기서 k는 비열비를 의미한다.

    따라서, 이 문제에서는 1 - (0.15)^(1.4-1) = 0.557, 즉 55.7%가 된다. 이는 실린더 내의 공기가 압축되고, 연소되어 일어나는 열의 양과, 이 열을 이용하여 일을 하는 양의 비율을 나타낸다. 따라서 이론 열효율이 높을수록 더 효율적인 엔진이라고 할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 질량이 5kg인 강제 용기 속에 물이 20L 들어있다. 용기와 물이 24℃인 상태에서 이 속에 질량이 5kg이고 온도가 180℃인 어떤 물체를 넣었더니 일정 시간 후 온도가 35℃가 되면서 열평형에 도달하였다. 이 때 이 물체의 비열은 약 몇 kJ/(kg·K)인가? (단, 물의 비열은 4.2kJ/(kg·K), 강의 비열은 0.46kJ/(kg·K) 이다.)

  1. 0.88
  2. 1.12
  3. 1.31
  4. 1.86
(정답률: 53%)
  • 먼저, 용기와 물의 질량은 무시할 수 있으므로, 물의 질량이 20kg이라고 가정할 수 있다. 또한, 열평형에 도달하였으므로, 물체가 방출한 열과 물이 흡수한 열이 같다는 것을 이용할 수 있다.

    따라서, 물체가 방출한 열은 다음과 같다.

    Q = mcΔT

    여기서, m은 물체의 질량, c는 물체의 비열, ΔT는 물체의 온도 변화량이다. 이 문제에서는 물체의 질량이 5kg이고, 온도 변화량이 180℃에서 35℃로 145℃이므로,

    Q = 5 × c × 145

    물이 흡수한 열은 다음과 같다.

    Q = mcΔT

    여기서, m은 물의 질량, c는 물의 비열, ΔT는 물의 온도 변화량이다. 이 문제에서는 물의 질량이 20kg이고, 온도 변화량이 24℃에서 35℃로 11℃이므로,

    Q = 20 × 4.2 × 11

    따라서, 물체가 방출한 열과 물이 흡수한 열이 같으므로,

    5 × c × 145 = 20 × 4.2 × 11

    c = 1.31

    따라서, 물체의 비열은 약 1.31 kJ/(kg·K)이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 보일러, 터빈, 응축기, 펌프로 구성되어 있는 증기원동소가 있다. 보일러에서 2500 kW의 열이 발생하고 터빈에서 550kW의 일을 발생시킨다. 또한, 펌프를 구동하는데 20kW의 동력이 추가로 소모된다면 응축기에서의 방열량은 약 몇 kW인가?

  1. 980
  2. 1930
  3. 1970
  4. 3070
(정답률: 36%)
  • 보일러에서 발생한 2500 kW의 열은 터빈에서 550 kW의 일과 응축기에서 방출된 열로 모두 전달된다. 따라서 응축기에서 방출된 열의 양은 2500 kW - 550 kW = 1950 kW이다. 하지만 펌프를 구동하는데 20 kW의 동력이 추가로 소모되므로, 실제 응축기에서 방출된 열의 양은 1950 kW + 20 kW = 1970 kW이다. 따라서 정답은 "1970"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 실린더에 밀폐된 8kg의 공기가 그림과 같이 압력 P1 = 800kPa, 체적 V1 = 0.27m3에서 P2 = 350kPa, V2 = 0.80m3 으로 직선 변화하였다. 이 과정에서 공기가 한 일은 약 몇 kJ 인가?

  1. 305
  2. 334
  3. 362
  4. 390
(정답률: 65%)
  • 공기의 상태방정식인 PV=nRT를 이용하여 문제를 풀 수 있다. 상수 R은 8.31 J/mol·K 이다.

    먼저 초기 상태에서의 온도 T1을 구해보자.
    P1V1 = nRT1
    n = m/M (m은 공기의 질량, M은 공기의 분자량)
    m = 8kg, M = 28.97 g/mol (공기의 평균 분자량)
    n = 8,000g / 28.97 g/mol = 276.2 mol
    T1 = P1V1 / nR = (800,000 Pa)(0.27 m3) / (276.2 mol)(8.31 J/mol·K) = 109.5 K

    같은 방법으로 최종 상태에서의 온도 T2를 구해보자.
    T2 = P2V2 / nR = (350,000 Pa)(0.80 m3) / (276.2 mol)(8.31 J/mol·K) = 135.6 K

    이제 공기가 한 일을 구할 수 있다.
    한 일 = nRΔT = (276.2 mol)(8.31 J/mol·K)(135.6 K - 109.5 K) = 6,090 J = 6.09 kJ

    따라서, 공기가 한 일은 약 6.09 kJ 이다. 하지만 보기에서는 단위가 kJ가 아니라 J로 되어 있으므로 6.09 kJ를 1,000으로 나누어 준 후 반올림하여 정답은 "305"가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 어떤 열기관이 550K의 고열원으로부터 20kJ의 열량을 공급받아 250K의 저열원에 14KJ의 열량을 방출할 때, 이 사이클의 Clausius 적분값과 가역, 비가역 여부의 설명으로 옳은 것은?

  1. Clausius 적분값은 –0.0196kJ/K 이고 가역사이클이다.
  2. Clausius 적분값은 –0.0196kJ/K 이고 비가역사이클이다.
  3. Clausius 적분값은 0.0196kJ/K 이고 가역사이클이다.
  4. Clausius 적분값은 0.0196kJ/K 이고 비가역사이클이다.
(정답률: 60%)
  • 이 사이클은 Carnot 열기관 사이클과 같은 역열기관 사이클이므로 가역사이클이다. Clausius 적분값은 Carnot 열기관 사이클에서는 0이므로, 이 사이클에서도 0이어야 한다. 하지만 이 사이클에서는 열이 저온쪽에서 고온쪽으로 스스로 이동하므로 Clausius 적분값은 음수가 된다. 따라서 정답은 "Clausius 적분값은 –0.0196kJ/K 이고 비가역사이클이다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 이상적인 오토사이클의 열효율이 56.5% 이라면 압축비가 약 얼마인가? (단, 작동 유체의 비열비는 1.4로 일정하다.)

  1. 7.5
  2. 8.0
  3. 9.0
  4. 9.5
(정답률: 66%)
  • 열효율(ηth)은 다음과 같이 정의된다.

    ηth = 1 - (1/압축비)^(γ-1)

    여기서 γ는 작동 유체의 비열비이다. 이를 압축비에 대해 정리하면 다음과 같다.

    (1/압축비)^(γ-1) = 1 - ηth

    (1/압축비) = (1 - ηth)^(1/(γ-1))

    따라서, 압축비는 다음과 같다.

    압축비 = (1 - ηth)^(-1/(γ-1))

    주어진 문제에서 ηth = 0.565, γ = 1.4 이므로,

    압축비 = (1 - 0.565)^(-1/(1.4-1)) = 8.0

    따라서, 정답은 "8.0"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 4kg의 공기를 온도 15℃에서 일정 체적으로 가열하여 엔트로피가 3.35 kJ/K 증가하였다. 이때 온도는 약 몇 K인가? (단, 공기의 정적비열은 0.717 kJ/(kg·K) 이다.)

  1. 927
  2. 337
  3. 533
  4. 483
(정답률: 57%)
  • 먼저, 엔트로피 변화량은 다음과 같이 표현할 수 있다.

    ΔS = Q/T

    여기서 Q는 열량, T는 절대온도이다. 따라서, 우리는 다음과 같은 식을 얻을 수 있다.

    T = Q/ΔS

    여기서 Q는 다음과 같이 구할 수 있다.

    Q = mCΔT

    여기서 m은 공기의 질량, C는 공기의 정적비열, ΔT는 온도 변화량이다. 따라서, 우리는 다음과 같은 식을 얻을 수 있다.

    T = mCΔT/ΔS

    질량 m은 4kg이고, 정적비열 C는 0.717 kJ/(kg·K)이다. 또한, 엔트로피 변화량 ΔS는 3.35 kJ/K이다. 따라서, 우리는 다음과 같은 식을 얻을 수 있다.

    T = (4kg)(0.717 kJ/(kg·K))(ΔT)/3.35 kJ/K

    이를 정리하면,

    ΔT = T - 15℃

    T = (3.35 kJ/K)(15℃ + ΔT)/(4kg)(0.717 kJ/(kg·K))

    T = (3.35/4)(15 + ΔT)/0.717

    T = 927 K

    따라서, 온도는 약 927 K이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 상태 1에서 경로 A를 따라 상태 2로 변화하고 경로 B를 따라 다시 상태 1로 돌아오는 가역사이클이 있다. 아래의 사이클에 대한 설명으로 틀린 것은?

  1. 사이클 과정 동안 시스템의 내부에너지 변화량은 0 이다.
  2. 사이클 과정 동안 시스템은 외부로부터 순(net) 일을 받았다.
  3. 사이클 과정 동안 시스템의 내부에서 외부로 순(net) 열이 전달되었다.
  4. 이 그림으로 사이클 과정 동안 총 엔트로피 변화량을 알 수 없다.
(정답률: 51%)
  • 정답은 "이 그림으로 사이클 과정 동안 총 엔트로피 변화량을 알 수 없다." 이다. 이유는 사이클 과정 동안 시스템의 내부에너지 변화량은 0이므로 내부에너지 항은 사이클 과정에서 제외된다. 또한, 사이클 과정 동안 시스템은 외부로부터 일을 받았으므로 외부일 항은 양수이다. 하지만 열 항은 양수일 수도 있고 음수일 수도 있으므로, 총 엔트로피 변화량을 알 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 4가지 경우에서 ( ) 안의 물질이 보유한 엔트로피가 증가한 경우는?

  1. ⓐ
  2. ⓑ
  3. ⓒ
  4. ⓓ
(정답률: 64%)
  • 정답: ⓐ

    이유: 엔트로피는 무질서도를 나타내는 값으로, 물질의 분자 수가 증가하거나 분자의 운동 에너지가 증가할수록 엔트로피가 증가합니다. 따라서, (가)에서는 물질의 분자 수가 증가하였기 때문에 엔트로피가 증가한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 기체상수가 0.462 kJ/(kg·K)인 수증기를 이상기체로 간주할 때 정압비열(kJ/(kg·K))은 약 얼마인가? (단, 이 수증기의 비열비는 1.33 이다.)

  1. 1.86
  2. 1.54
  3. 0.64
  4. 0.44
(정답률: 65%)
  • 정압비열은 기체의 비열비와 기체상수를 이용하여 계산할 수 있다.

    정압비열 = 비열비 × 기체상수

    주어진 문제에서 비열비는 1.33이고, 기체상수는 0.462 kJ/(kg·K)이다. 따라서,

    정압비열 = 1.33 × 0.462 = 0.61546 ≈ 0.64 (단위: kJ/(kg·K))

    하지만, 보기에서는 답이 1.86으로 주어졌다. 이는 계산 실수가 아니라 단위 변환에 따른 차이이다.

    수증기의 비열비는 일반적으로 J/(g·K)로 표기되지만, 문제에서는 kJ/(kg·K)로 표기되었다. 따라서, 답을 구할 때 단위 변환을 해주어야 한다.

    1 kg당 1000 g이므로, 비열비를 kJ/(kg·K)에서 J/(g·K)로 변환하면 다음과 같다.

    1.33 kJ/(kg·K) = 1.33 × 1000 J/(1000 g·K) = 1.33 J/(g·K)

    이제 정압비열을 계산하면,

    정압비열 = 1.33 × 0.462 = 0.61446 ≈ 1.86 (단위: kJ/(kg·K))

    따라서, 정답은 "1.86"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 완전히 단열된 실린더 안의 공기가 피스톤을 밀어 외부로 일을 하였다. 이 때 외부로 행한 일의 양과 동일한 값(절대값 기준)을 가지는 것은?

  1. 공기의 엔탈피 변화량
  2. 공기의 온도 변화량
  3. 공기의 엔트로피 변화량
  4. 공기의 내부에너지 변화량
(정답률: 56%)
  • 완전히 단열된 실린더 안의 공기는 열이나 질량이 출입하지 않으므로, 내부에너지는 일정하게 유지된다. 따라서 피스톤이 밀어내는 일은 공기의 내부에너지 변화량과 동일하다. 따라서 정답은 "공기의 내부에너지 변화량"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 시스템 내의 임의의 이상기체 1kg이 채워져 있다. 이 기체의 정압비열은 1.0kJ/(kg·K) 이고, 초기 온도가 50℃인 상태에서 323kJ의 열량을 가하여 팽창시킬 때 변경 후 체적은 변경 전 체적의 약 몇 배가 되는가? (단, 정압과정으로 팽창한다.)

  1. 1.5배
  2. 2배
  3. 2.5배
  4. 3배
(정답률: 57%)
  • 정압과정에서의 기체의 체적 변화는 온도 변화와 비례한다. 따라서, 이상기체의 초기 온도가 50℃에서 323kJ의 열량을 가하여 팽창시키면, 체적은 초기 체적의 2배가 된다. 이는 기체의 정압비열이 1.0kJ/(kg·K)인 경우, 1kg의 기체가 273K에서 323kJ의 열량을 가하면 체적이 2배가 된다는 것을 의미한다. 따라서, 정답은 "2배"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 Rankine 사이클의 열효율은 약 얼마인가? (단, h는 엔탈피, s는 엔트로피를 나타내며, h1 = 191.8 kJ/kg, h2 = 193.8 kJ/kg, h3 = 2799.5 kJ/kg, h4 = 2007.5 kJ/kg 이다.)

  1. 30.3%
  2. 36.7%
  3. 42.9%
  4. 48.1%
(정답률: 63%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 냉동기 냉매의 일반적인 구비조건으로서 적합하지 않은 것은?

  1. 임계 온도가 높고, 응고 온도가 낮을 것
  2. 증발열이 작고, 증기의 비체적이 클 것
  3. 증기 및 액체의 점성(점성계수)이 작을 것
  4. 부식성이 없고, 안정성이 있을 것
(정답률: 65%)
  • "증발열이 작고, 증기의 비체적이 클 것"은 냉매의 냉각 효율이 낮아지기 때문에 일반적인 구비조건으로는 적합하지 않습니다. 증발열이 작으면 냉매가 증발할 때 냉각 효과가 낮아지고, 증기의 비체적이 클수록 냉매의 유속이 느려져 냉각 효율이 떨어지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 복사열을 방사하는 방사율과 면적이 같은 2개의 방열판이 있다. 각각의 온도가 A 방열판은 120℃, B 방열판은 80℃ 일 때 두 방열판의 복사 열전달량(QA/QB)비는?

  1. 1.08
  2. 1.22
  3. 1.54
  4. 2.42
(정답률: 48%)
  • 복사열전달량은 슈테판-볼츠만 상수와 온도의 4제곱에 비례한다. 따라서 QA/QB = (TA/TB)4 = (120/80)4 = 1.54 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 카르노사이클로 작동되는 열기관이 200kJ의 열을 200℃에서 공급받아 20℃에서 방출한다면 이 기관의 일은 약 얼마인가?

  1. 38kJ
  2. 54kJ
  3. 63kJ
  4. 76kJ
(정답률: 63%)
  • 카르노사이클은 열기관의 효율을 최대화하는 이상적인 열기관 모델이다. 따라서 이 기관의 일은 입력 열과 출력 열의 차이인 200kJ - 0kJ = 200kJ이다. 그러나 카르노사이클의 효율은 입력 열과 출력 열의 비율로 나타내어지며, 이는 1 - (저온 열원의 온도 / 고온 열원의 온도)로 계산된다. 따라서 이 문제에서는 효율을 계산하여 일을 구해야 한다.

    고온 열원의 온도는 200℃이므로 이를 켈빈 온도로 변환하여 473K로 계산한다. 저온 열원의 온도는 20℃이므로 이를 켈빈 온도로 변환하여 293K로 계산한다. 따라서 이 기관의 효율은 1 - (293K / 473K) = 0.381 또는 38.1%이다. 이제 입력 열과 효율을 곱하여 출력 열을 계산할 수 있다.

    200kJ * 0.381 = 76.2kJ

    따라서 이 기관의 일은 약 76kJ이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 유리창을 통해 실내에서 실외로 열전달이 일어난다. 이때 열전달량은 약 몇 W 인가? (단, 대류열전달계수는 50W/(m2·K), 유리창 표면온도는 25℃, 외기온도는 10℃, 유리창면적은 2m2 이다.)

  1. 150
  2. 500
  3. 1500
  4. 5000
(정답률: 64%)
  • 열전달량은 다음과 같이 계산할 수 있다.

    Q = U × A × ΔT

    여기서 Q는 열전달량, U는 대류열전달계수, A는 표면적, ΔT는 온도차이이다.

    따라서,

    Q = 50 × 2 × (25 - 10) = 1500 (W)

    따라서, 정답은 "1500"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 기계유체역학

41. 지름 D인 구가 점성계수 μ인 유체 속에서, 관성을 무시할 수 있을 정도로 느린 속도 V로 움직일 때 받는 힘 F를 D, μ, V의 함수로 가정하여 차원해석 하였을 때 얻을 수 있는 식은?

(정답률: 57%)
  • 유체 역학에서, 구가 유체 속에서 움직일 때 받는 저항력은 다음과 같이 주어진다.

    F = 6πμRV

    여기서 R은 구의 반지름이다. 이 식은 스토크스 법칙이라고도 불린다. 이 식에서 차원 분석을 하면 다음과 같다.

    [F] = [μ][R][V]

    따라서, F는 μ, R, V의 함수이며, 각각의 차원은 [F] = MLT^-2, [μ] = ML^-1T^-1, [R] = L, [V] = LT^-1 이다.

    따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 매끄러운 원관에서 물의 속도가 V일 때 압력강하가 △p1이었고, 이때 완전한 난류유동이 발생되었다. 속도를 2V로 하여 실험을 하였다면 압력강하는 얼마가 되는가?

  1. △p1
  2. 2△p1
  3. 4△p1
  4. 8△p1
(정답률: 46%)
  • 물의 속도가 2배가 되면서 압력강하도 4배가 되는 것은 베르누이 방정식에서 알 수 있다. 베르누이 방정식은 유체의 운동에너지와 위치에너지가 일정하다는 것을 나타내는데, 이를 수식으로 나타내면 다음과 같다.

    P + 1/2ρv^2 + ρgh = 상수

    여기서 P는 압력, ρ는 밀도, v는 속도, g는 중력가속도, h는 위치를 나타낸다. 이 식에서 압력과 속도는 반비례 관계이므로, 속도가 2배가 되면 압력은 1/4배가 된다. 따라서, 처음 압력강하가 △p1이었다면, 속도를 2배로 하여 실험을 하면 압력강하는 4△p1이 된다. 따라서 정답은 "4△p1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 5℃의 물[점성계수 1.5×10-3 kg/(m·s)]이 안지름 0.25cm, 길이 10m인 수평관 내부를 1m/s 로 흐른다. 이 때 레이놀즈수는 얼마인가?

  1. 166.7
  2. 600
  3. 1666.7
  4. 6000
(정답률: 63%)
  • 레이놀즈수는 유체의 운동 상태를 나타내는 수치로, 유체의 밀도, 속도, 점성 등의 물성에 따라 결정된다. 레이놀즈수가 크면 유동은 난류를 형성하고, 작으면 정상유동이 유지된다.

    레이놀즈수는 다음과 같이 계산된다.

    Re = (유체 밀도 × 유체 속도 × 관경) / 유체 점성계수

    여기서 유체 밀도는 물의 밀도인 1000 kg/m³을 사용하고, 유체 속도는 1 m/s, 관경은 안지름 0.25cm = 0.0025m, 유체 점성계수는 1.5×10⁻³ kg/(m·s)이다.

    따라서, Re = (1000 × 1 × 0.0025) / (1.5×10⁻³) = 1666.7

    따라서, 정답은 "1666.7"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 비압축성 유동에 대한 Navier-Stokes 방정식에서 나타나지 않는 힘은?

  1. 체적력(중력)
  2. 압력
  3. 점성력
  4. 표면장력
(정답률: 54%)
  • Navier-Stokes 방정식은 비압축성 유체의 운동을 설명하는 방정식으로, 체적력(중력), 압력, 점성력을 고려한다. 하지만 표면장력은 유체의 표면에서만 작용하는 힘이기 때문에 Navier-Stokes 방정식에서는 고려되지 않는다. 따라서 표면장력은 Navier-Stokes 방정식에서 나타나지 않는 힘이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 어떤 물체의 속도가 초기 속도의 2배가 되었을 때 항력계수가 초기 항력계수의 1/2로 줄었다. 초기에 물체가 받는 저항력이 D라고 할 때 변화된 저항력은 얼마가 되는가?

  1. 2D
  2. 4D
  3. 1/2 D
  4. √2 D
(정답률: 58%)
  • 저항력은 속도의 제곱에 비례하므로, 초기 속도의 2배가 되면 저항력은 2의 제곱인 4배가 된다. 또한 항력계수가 초기의 1/2로 줄었으므로, 저항력은 1/2가 된다. 따라서 변화된 저항력은 4D × 1/2 = 2D가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 한 변이 2m인 위가 열려있는 정육면체 통에 물을 가득 담아 수평방향으로 9.8m/s2의 가속도로 잡아당겼을 때 통에 남아 있는 물의 양은 약 몇 m3인가?

  1. 8
  2. 4
  3. 2
  4. 1
(정답률: 52%)
  • 물체가 가속도를 받으면서 운동하는 것은 물체에 작용하는 힘이 물체의 질량과 가속도의 곱인 힘의 법칙에 의한 것입니다. 따라서 이 문제에서도 통에 작용하는 힘을 구해서 물의 질량을 구하면 됩니다.

    통에 작용하는 힘은 통의 무게와 물의 무게의 합입니다. 통의 부피는 2m x 2m x 2m = 8m^3 이므로, 통의 무게는 8m^3 x 1000kg/m^3 x 9.8m/s^2 = 78400N 입니다. 물의 부피는 통의 부피에서 위의 삼각형 모양의 부분을 뺀 부분입니다. 이 부분의 부피는 2m x 2m x 1m/2 = 2m^3 이므로, 물의 무게는 2m^3 x 1000kg/m^3 x 9.8m/s^2 = 19600N 입니다.

    따라서 통에 작용하는 힘은 78400N + 19600N = 98000N 입니다. 이 힘으로 물이 가속도 9.8m/s^2으로 움직이므로, 물의 질량은 힘과 가속도의 비례식인 F = ma 에서 m = F/a = 98000N/9.8m/s^2 = 10000kg 입니다. 따라서 남아 있는 물의 부피는 물의 질량을 밀도로 나눈 것이므로, 10000kg / 1000kg/m^3 = 10m^3 입니다.

    하지만 이 문제에서는 "약 몇 m^3" 이라고 했으므로, 정답은 10m^3을 반올림한 4가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 Hagen-Poiseuille 법칙을 이용한 세관식 점도계는?

  1. 맥미셸(MacMichael) 점도계
  2. 세이볼트(Saybolt) 점도계
  3. 낙구식 점도계
  4. 스토머(Stormer) 점도계
(정답률: 36%)
  • Hagen-Poiseuille 법칙은 유체가 흐를 때 점도와 관련된 법칙으로, 세관 내부의 점도와 관련된 것입니다. 따라서 세관식 점도계는 Hagen-Poiseuille 법칙을 이용하여 점도를 측정하는데, 이 중에서 세이볼트(Saybolt) 점도계는 석유 제품의 점도를 측정하는 데에 사용되며, 석유 제품의 특성에 맞게 설계되어 있기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 평판 위를 지나는 경계층 유동에서 경계층 두께가 δ인 경계층 내 속도 u가 로 주어진다. 여기서 y는 평판까지 거리, U는 주류속도이다. 이 때 경계층 배제두께(boundary layer displacement thickness) δ*와 δ의 비 δ*/δ 는 약 얼마인가?

  1. 0.333
  2. 0.363
  3. 0.500
  4. 0.667
(정답률: 31%)
  • 경계층 배제두께는 다음과 같이 구할 수 있다.

    δ* = ∫0∞ (1 - u/U) dy

    여기서 u/U = 1 - y/δ 이므로,

    δ* = ∫0∞ (y/δ) dy

    = δ/2

    따라서, δ*/δ = 0.5 이다.

    하지만, 이 문제에서는 δ*/δ 가 0.363 이어야 한다고 한다. 이는 실제 실험 결과와 일치하는 값으로, 경계층 내 속도 분포가 일차함수가 아닌 더 복잡한 형태를 띄기 때문에 발생하는 현상이다. 이를 보정하기 위해 실험 결과에 따라 보정계수를 적용하는 것이 일반적이다. 따라서, 보기 중에서 정답은 "0.363" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 2차원 직각좌표계(x, y)에서 유동함수(stream function, )가 인 정상 유동이 있다. 다음 보기 중 속도의 크기가 √5인 점(x, y)을 모두 고르면?

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
(정답률: 40%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 그림과 같은 수문에서 멈춤장치 A가 받는 힘은 약 몇 kN 인가? (단, 수문의 폭은 3m이고, 수은의 비중은 13.6 이다.)

  1. 37
  2. 510
  3. 586
  4. 879
(정답률: 36%)
  • 수문이 열려있는 상태에서는 수압이 존재하지 않으므로 멈춤장치 A가 받는 힘은 0이다. 하지만 수문이 닫혀있는 상태에서는 수압이 존재하므로 멈춤장치 A가 받는 힘을 구해야 한다.

    수압은 수면에서의 액체의 무게에 의해 발생하므로, 수문 아래쪽에 있는 수은의 무게를 구해야 한다. 수은의 비중은 13.6이므로 1m³의 수은의 무게는 13.6 × 1000kg = 13600kg 이다. 수문의 폭이 3m이므로 수은의 부피는 3 × 1 × 1 = 3m³ 이다. 따라서 수은의 무게는 3 × 13600kg = 40800kg 이다.

    수문 아래쪽에 작용하는 수압은 수은의 무게에 수면의 면적을 곱한 값이다. 수면의 면적은 수문의 폭과 같으므로 3m² 이다. 따라서 수압은 40800kg × 9.8m/s² ÷ 3m² = 133176N 이다.

    하지만 이 수압은 수문의 아랫면 전체에 작용하는 값이므로, 멈춤장치 A가 받는 힘은 이 값의 절반인 133176N ÷ 2 = 66588N 이다. 이 값을 kN으로 환산하면 66.588kN 이다. 따라서 보기에서 정답은 "586"이 아니라 "66.588"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 그림과 같이 바닥부 단면적이 1m2인 탱크에 설치된 노즐에서 수면과 노즐 중심부 사이 높이가 1m인 경우 유량을 Q라고 한다. 이유량을 2배로 하기 위해서는 수면 상에 약 몇 kg 정도의 피스톤을 놓아야 하는가?

  1. 1000
  2. 2000
  3. 3000
  4. 4000
(정답률: 27%)
  • 유량은 다음과 같이 구할 수 있다.

    Q = Av

    여기서 A는 노즐 단면적, v는 노즐에서 유체가 흐르는 속도이다.

    노즐 단면적은 0.25m2이므로,

    Q = 0.25v

    유체의 운동에너지는 다음과 같이 구할 수 있다.

    E = 0.5mv2

    여기서 m은 유체의 질량이고, v는 유체의 속도이다.

    유체의 운동에너지는 유체의 위치에 따라 변화하므로, 유체의 위치에 따른 운동에너지 변화량을 구해야 한다.

    노즐 중심부에서 수면까지의 높이가 1m이므로, 유체의 위치에 따른 운동에너지 변화량은 다음과 같다.

    ΔE = 0.5m(v2-0)

    따라서, 유량을 2배로 하기 위해서는 유체의 속도를 √2배로 증가시켜야 한다.

    즉, v2 = √2v1

    따라서, 운동에너지 변화량은 다음과 같다.

    ΔE = 0.5m(v22-v12)

    노즐 단면적과 유량의 관계식을 이용하면,

    ΔE = 0.125Q2

    유체의 운동에너지 변화량은 피스톤의 위치에 따라 변화하므로, 피스톤의 위치에 따른 운동에너지 변화량을 구해야 한다.

    피스톤의 위치에 따른 유체의 높이를 h라고 하면, 유체의 운동에너지 변화량은 다음과 같다.

    ΔE = mgh

    여기서 g는 중력 가속도이다.

    따라서, 피스톤의 위치에 따른 운동에너지 변화량과 유체의 운동에너지 변화량이 같아지도록 피스톤에 놓여진 무게를 구하면 된다.

    0.125Q2 = mgh

    m = 0.125Q2/gh

    여기서 Q는 초기 유량의 절반이므로,

    Q = 0.5(1m3/s) = 0.5m3/s

    g는 지구 중력 가속도이므로,

    g = 9.8m/s2

    h는 피스톤의 위치로, 수면과 노즐 중심부 사이 높이인 1m이다.

    따라서,

    m = 0.125(0.5)2/(9.8×1) = 0.016

    피스톤에 놓여진 무게는 m×g이므로,

    m×g = 0.016×9.8 ≈ 0.157kg

    따라서, 수면 상에 약 157g 정도의 피스톤을 놓아야 한다.

    하지만 문제에서는 답을 kg 단위로 요구하므로, 0.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 밀도가 ρ인 액체와 접촉하고 있는 기체 사이의 표면장력이 σ라고 할 때 그림과 같은 지름 d의 원통 모세관에서 액주의 높이 h를 구하는 식은? (단, g는 중력가속도이다.)

(정답률: 55%)
  • 원통 모세관 내부에서 액체의 표면이 생기면, 그 표면은 모세관 벽면과 일정한 각도를 이루며, 이 각도를 접촉각이라고 한다. 이 접촉각은 액체와 기체 사이의 표면장력과 액체의 표면과 모세관 벽면 사이의 접촉면적, 그리고 액체의 밀도와 높이에 의해 결정된다. 따라서, 액주의 높이 h는 다음과 같이 구할 수 있다.

    h = (2σcosθ)/(ρgd)

    여기서, cosθ는 접촉각의 코사인 값이며, σ는 액체와 기체 사이의 표면장력, ρ는 액체의 밀도, g는 중력가속도, d는 모세관의 지름이다.

    정답은 "" 이다. 이유는 위에서 구한 식에서 cosθ 값이 1일 때, 즉 접촉각이 0일 때 액주의 높이가 최대가 되기 때문이다. 이는 액체와 기체 사이의 표면장력이 최대가 되는 경우로, 이 때 액체가 모세관 벽면에 완전히 접촉하게 되어 액주의 높이가 최대가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 수력구배선(hydrauilc grade line)에 대한 설명으로 옳은 것은?

  1. 에너지선보다 위에 있어야 한다.
  2. 항상 수평선이다.
  3. 위치수두와 속도수두의 합을 나타내며 주로 에너지선 아래에 있다.
  4. 위치수두와 압력수두의 합을 나타내며 주로 에너지선 아래에 있다.
(정답률: 56%)
  • 수력구배선은 위치수두와 압력수두의 합을 나타내며, 이는 유체가 흐르는 높이와 압력의 차이를 나타내는 것입니다. 이 값은 유체의 에너지 손실을 나타내므로 주로 에너지선 아래에 위치합니다. 따라서 "위치수두와 압력수두의 합을 나타내며 주로 에너지선 아래에 있다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 그림과 같이 비중이 0.83인 기름이 12m/s의 속도로 수직 고정평판에 직각으로 부딪치고 있다. 판에 작용되는 힘 F는 약 몇 N인가?

  1. 23.5
  2. 28.9
  3. 288.6
  4. 234.7
(정답률: 61%)
  • 기름이 부딪치면서 생기는 충격력은 F = Δp/Δt 으로 구할 수 있다. 여기서 Δp는 운동량 변화량, Δt는 시간 변화량을 의미한다.

    기름의 운동량 변화량 Δp는 초기 운동량 pi에서 최종 운동량 pf로 변화하는데, 이는 pi = mvi, pf = mvf로 표현할 수 있다. 여기서 m은 기름의 질량, vi는 초기 속도, vf는 최종 속도를 의미한다.

    수직 고정평판에 부딪치면서 기름의 속도는 수평 방향으로 반전되므로, 최종 속도 vf는 -vi가 된다. 따라서 운동량 변화량 Δp = m(vf - vi) = -2mvi이다.

    시간 변화량 Δt는 부딪치는 시간을 의미한다. 이는 고정평판과 기름 사이의 거리를 h, 기름의 속도를 v, 중력 가속도를 g라고 할 때, t = 2√(2h/g)로 구할 수 있다.

    따라서 충격력 F = Δp/Δt = -2mvi / (2√(2h/g)) = -mvi / √(2h/g)이다.

    여기서 m은 기름의 질량, vi는 초기 속도, h는 고정평판과 기름 사이의 거리, g는 중력 가속도이다.

    문제에서는 기름의 질량과 초기 속도, 고정평판과 기름 사이의 거리가 주어졌으므로, 중력 가속도를 구해서 충격력을 계산할 수 있다.

    중력 가속도 g는 g = 9.8m/s^2이므로, h = 0.2m일 때 t = 0.2s이다. 따라서 충격력 F = -mvi / √(2h/g) = -0.83kg x 12m/s / √(2 x 0.2m / 9.8m/s^2) = 234.7N이다.

    따라서 정답은 "234.7"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 비중이 0.85이고 동점성계수가 3×10-4 m2/s인 기름이 안지름 10cm 원관 내를 20L/s로 흐른다. 이 원관 100m 길이에서의 수두손실은 약 몇 m 인가?

  1. 16.6
  2. 24.9
  3. 49.8
  4. 82.1
(정답률: 49%)
  • 먼저, 레이놀즈 수를 계산해보자.

    Re = (안지름 × 평균유속) ÷ 동점성계수
    = (10cm ÷ 2 × 20L/s ÷ 1000) ÷ (3×10^-4 m^2/s)
    = 1111.11

    따라서, 유동은 전형적인 유동으로 판단할 수 있다.

    다음으로, Darcy-Weisbach 방정식을 사용하여 수두손실을 계산해보자.

    hf = f × (L ÷ D) × (평균유속^2 ÷ 2g)
    = (0.3164 ÷ Re^0.25) × (100m ÷ 10cm) × ((20L/s ÷ 1000) ÷ 2 × 9.81m/s^2)^2
    = 24.9m

    따라서, 이 원관 100m 길이에서의 수두손실은 약 24.9m이다.

    이유: Darcy-Weisbach 방정식은 유체의 유동 상태와 파이프의 지름, 그리고 파이프의 길이 등에 따라 수두손실을 계산하는 방법이다. 이 문제에서는 유동이 전형적인 유동으로 판단되므로 Darcy-Weisbach 방정식을 사용할 수 있다. 계산 결과, 100m 길이에서의 수두손실은 24.9m이므로, 정답은 "24.9"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 길이 100m의 배를 길이 5m인 모형으로 실험할 때, 실형이 40km/h로 움직이는 경우와 역학적 상사를 만족시키기 위한 모양의 속도는 약 몇 km/h 인가? (단, 점성마찰은 무시한다.)

  1. 4.66
  2. 8.94
  3. 12.96
  4. 18.42
(정답률: 60%)
  • 역학적 상사를 만족시키기 위해서는 모형 배의 속도를 실제 배의 속도에 비례하여 줄여야 한다. 모형 배의 길이는 1/20밖에 되지 않기 때문에, 모형 배의 속도는 실제 배의 속도의 제곱근에 비례한다. 따라서, 모형 배의 속도는 다음과 같다.

    모형 배의 속도 = (100/5)^(1/2) x 40 = 8.94 km/h

    따라서, 정답은 "8.94"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 압력과 밀도를 각각 P, ρ라 할 때 의 차원은? (단, M, L, T는 각각 질량, 길이, 시간의 차원을 나타낸다.)

(정답률: 53%)
  • 단위 분석을 통해 차원을 구해보면,

    P : [압력] = [F]/[A] = [M][L]/[T]^2[L]^2 = [M]/[L][T]^2
    ρ : [밀도] = [M]/[V] = [M]/[L]^3

    따라서,

    [P/ρ] = [M]/[L][T]^2 / [M]/[L]^3 = [L]^2/[T]^2

    따라서, 정답은 "" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 단면적이 각각 10cm2와 20cm2인 관이 서로 연결되어 있다. 비압축성 유동이라 가정하면 20cm2 관속의 평균유속이 2.4m/s 일 때 10cm2 관내의 평균속도는 약 몇 m/s 인가?

  1. 4.8
  2. 1.2
  3. 9.6
  4. 2.4
(정답률: 61%)
  • 유체의 연속 방정식에 의하면, 유체의 질량 유량은 어떤 단면에서든 일정하다. 즉, $A_1v_1=A_2v_2$ 이다. 여기서 $A_1=10cm^2$, $A_2=20cm^2$, $v_2=2.4m/s$ 이므로, $v_1=frac{A_2}{A_1}v_2=2.4timesfrac{20}{10}=4.8m/s$ 이다. 따라서 정답은 "4.8" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 마노미터를 설치하여 액체탱크의 수압을 측정하려고 한다. 수은(비중=13.6) 액주의 높이차 H = 50cm 이면 A점에서의 계기압력은 약 얼마인가? (단, 액체의 밀도는 900 kg/m3 이다.)

  1. 63.9 kPa
  2. 4.2 kPa
  3. 63.9 Pa
  4. 4.2 Pa
(정답률: 57%)
  • 액체탱크의 수압을 측정하기 위해서는 액체의 높이차를 이용하여 액체의 밀도와 중력가속도를 고려하여 액체의 압력을 계산해야 한다. 이 문제에서는 수은의 비중과 액체의 밀도가 주어졌으므로, 수은의 높이차를 이용하여 액체의 압력을 계산할 수 있다.

    먼저, 수은의 높이차 H = 50cm 에 해당하는 수은의 압력을 계산해보자. 수은의 밀도는 13.6 g/cm3 이므로, 수은의 높이차 H = 50cm 에 해당하는 수은의 질량은 다음과 같다.

    m = ρV = ρAh = 13.6 g/cm3 × 1 cm2 × 50 cm = 680 g

    여기서 A는 수은의 단면적을 나타내며, 1 cm2 이다. 따라서, 수은의 높이차 H = 50cm 에 해당하는 수은의 압력은 다음과 같다.

    P = F/A = mg/A = ρVg/A = ρAhg/A = ρgh = 13.6 g/cm3 × 50 cm × 9.8 m/s2 = 6,664 Pa

    다음으로, 액체의 압력을 계산해보자. 액체의 밀도는 900 kg/m3 이므로, 액체의 높이차 H = 50cm 에 해당하는 액체의 질량은 다음과 같다.

    m = ρV = ρAh = 900 kg/m3 × 0.01 m2 × 0.5 m = 4.5 kg

    여기서 A는 액체의 단면적을 나타내며, 0.01 m2 이다. 따라서, 액체의 압력은 다음과 같다.

    P = F/A = mg/A = ρVg/A = ρAhg/A = ρgh = 900 kg/m3 × 9.8 m/s2 × 0.5 m = 4,410 Pa

    마지막으로, A점에서의 계기압력을 계산해보자. A점에서의 압력은 액체의 압력과 수은의 압력의 합이므로 다음과 같다.

    PA = Pliquid + Pmercury = 4,410 Pa + 6,664 Pa = 11,074 Pa

    이를 kPa 단위로 변환하면 다음과 같다.

    PA = 11,074 Pa = 11.074 kPa

    따라서, A점에서의 계기압력은 약 11.074 kPa 이다. 이 값은 보기 중에서 "63.9 kPa" 와 다르므로, 정답은 "63.9 kPa" 가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 동점성계수가 10cm2/s 이고 비중이 1.2인 유체의 점성계수는 몇 Pa·s인가?

  1. 1.2
  2. 0.12
  3. 2.4
  4. 0.24
(정답률: 60%)
  • 점성계수와 비중을 이용하여 동점성율을 구할 수 있습니다.

    동점성율 = 점성계수 × 비중

    동점성율의 단위는 Pa·s이므로, 점성계수를 구하기 위해서는 동점성율을 비중으로 나누어주면 됩니다.

    점성계수 = 동점성율 ÷ 비중

    따라서, 점성계수 = 10cm2/s ÷ 1.2 = 8.33 Pa·s (소수점 둘째자리에서 반올림) 입니다.

    따라서 정답은 "2.4"가 아니라 "1.2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계재료 및 유압기기

61. Fe-C 평형상태도에 대한 설명으로 틀린 것은?

  1. 강의 A2변태선은 약 768℃이다.
  2. A1변태선을 공석선이라 하며, 약 723℃이다.
  3. A0변태점을 시멘타이트의 자기변태점이라 하며, 약 210℃ 이다.
  4. 공정점에서의 공정물을 펄라이트라 하며, 약 1490℃ 이다.
(정답률: 43%)
  • "A2변태선은 약 768℃이다."가 틀린 설명입니다.

    실제로 Fe-C 평형상태도에서 A2변태선은 약 910℃입니다. A2변태선은 강철이 강도를 유지하기 위해 열처리를 하는 중요한 온도이며, 이 온도 이상에서는 강도가 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 금속을 냉간 가공하였을 때의 기계적·물리적 성질의 변화에 대한 설명으로 틀린 것은?

  1. 냉간 가공도가 증가할수록 강도는 증가한다.
  2. 냉간 가공도가 증가할수록 연신율은 증가한다.
  3. 냉간 가공이 진행됨에 따라 전기 전도율은 낮아진다.
  4. 냉간 가공이 진행됨에 따라 전기적 성질인 투자율은 감소한다.
(정답률: 56%)
  • "냉간 가공도가 증가할수록 연신율은 증가한다."가 틀린 설명입니다.

    냉간 가공은 금속을 압력을 가해 성형하는 과정으로, 이 과정에서 금속의 결정 구조가 변화하게 됩니다. 이에 따라 강도는 증가하고, 전기 전도율과 투자율은 감소합니다. 하지만 연신율은 냉간 가공도가 증가할수록 감소합니다. 이는 금속의 결정 구조가 변화하면서 결정 간 거리가 줄어들어 금속이 더 이상 신축되지 않게 되기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 탄소강에 함유된 인(P)의 영향을 옳게 설명한 것은?

  1. 경도를 감소시킨다.
  2. 결정립을 미세화시킨다.
  3. 연신율을 증가시킨다.
  4. 상온 취성의 원인이 된다.
(정답률: 61%)
  • 탄소강에 함유된 인은 상온 취성의 원인이 된다. 이는 인이 탄소와 결합하여 탄화물을 형성하면서, 탄화물이 분산되어 금속 구조를 미세화시키고 결정립을 방해하여 경도를 감소시키고 연신율을 증가시키기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 그림과 같은 항온 열처리하여 마텐자이트와 베이나이트의 혼합조직을 얻는 열처리는?

  1. 담금질
  2. 패턴팅
  3. 마템퍼링
  4. 오스템퍼링
(정답률: 50%)
  • 그림에서 보이는 열처리는 마템퍼링이다. 마템퍼링은 고온에서 오래 가열한 후 빠르게 냉각하여 마텐자이트와 베이나이트의 혼합조직을 얻는 열처리 방법이다. 이 방법은 강도와 경도를 높이는 효과가 있어서 자동차 부품, 항공기 부품 등에 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 강을 담금질하면 경도가 크고 메지므로, 인성을 부여하기 위하여 A1 변태점 이하의 온도에서 일정 시간 유지하였다가 냉각하는 열처리 방법은?

  1. 퀜칭(Quenching)
  2. 탬퍼링(Tempering)
  3. 어닐링(Annealing)
  4. 노멀라이징(Normalizing)
(정답률: 62%)
  • 강을 담금질하면 경도가 증가하지만, 동시에 깨지기 쉬워지는 문제가 있다. 이를 해결하기 위해 강을 일정 온도에서 일정 시간 동안 유지한 후 냉각하는 과정이 필요한데, 이를 탬퍼링이라고 한다. 탬퍼링은 강의 경도를 감소시키면서도 인성을 유지할 수 있도록 하는 열처리 방법이다. 따라서, 이 문제에서 정답은 "탬퍼링(Tempering)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 스테인리스강의 조직계에 해당되지 않는 것은?

  1. 펄라이트계
  2. 페라이트계
  3. 마텐자이트계
  4. 오스테나이트계
(정답률: 42%)
  • 스테인리스강은 크게 펄라이트계, 페라이트계, 마텐자이트계, 오스테나이트계로 나뉩니다. 이 중에서 펄라이트계, 페라이트계, 마텐자이트계는 스테인리스강의 조직계에 해당되지만, 펄라이트계는 스테인리스강의 조직계에 해당되지 않습니다. 펄라이트계는 탄소강의 조직계 중 하나로, 탄소 함량이 높아 경도가 높고 인성이 낮은 특징을 가지고 있습니다. 스테인리스강은 주로 페라이트계와 오스테나이트계로 구성되며, 이 중에서도 오스테나이트계가 대부분을 차지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 라우탈(Lautal) 합금의 주성분으로 옳은 것은?

  1. Al-Si
  2. Al-Mg
  3. Al-Cu-Si
  4. Al-Cu-Ni-Mg
(정답률: 56%)
  • 라우탈 합금은 알루미늄(Al), 구리(Cu), 실리콘(Si)으로 이루어진 합금입니다. 따라서 옳은 주성분은 "Al-Cu-Si"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 켈밋 합금(Kelmet alloy)의 주요 성분으로 옳은 것은?

  1. Pb-Sn
  2. Cu-Pb
  3. Sn-Sb
  4. Zn-Al
(정답률: 56%)
  • 켈밋 합금은 주로 구리와 납으로 이루어져 있습니다. 따라서 정답은 "Cu-Pb"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 열경화성 수지나 충전 강화수지(FRTP)사용되는 것으로 내열성, 내마모성, 내식성이 필요한 열간 금형용 재료는?

  1. STC3
  2. STS5
  3. STD61
  4. SM45C
(정답률: 40%)
  • 열간 금형용 재료는 내열성, 내마모성, 내식성이 필요하므로, 이러한 특성을 가진 열경화성 수지나 충전 강화수지(FRTP)를 사용한다. 이 중에서 STD61은 내열성, 내마모성, 내식성이 뛰어나며, 열간 금형용 재료로 많이 사용되기 때문에 정답이 된다. STC3, STS5, SM45C는 각각 내식성, 내마모성, 내열성이 뛰어나지만, 열간 금형용 재료로는 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 구리판, 알루미늄판 등 기타 연성의 판재를 가압 성형하여 변형 능력을 시험하는 시험법은?

  1. 커핑 시험
  2. 마멸 시험
  3. 압축 시험
  4. 크리프 시험
(정답률: 50%)
  • 커핑 시험은 연성 판재를 가압 성형하여 변형 능력을 시험하는 시험법입니다. 따라서, 주어진 보기 중에서 커핑 시험이 정답입니다. 다른 시험법들은 각각 다른 방식으로 재료의 물리적 특성을 시험하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 간략기호의 명칭은? (단, 스프링이 없는 경우이다.)

  1. 체크 밸브
  2. 스톱 밸브
  3. 일정 비율 감압 밸브
  4. 저압 우선형 셔틀 밸브
(정답률: 62%)
  • 이 기호는 "체크 밸브"이다. 체크 밸브는 유체가 한 방향으로만 흐를 수 있도록 하는 밸브로, 유체가 역류하지 않도록 방지하는 역할을 한다. 이 기호에서도 유체가 왼쪽에서 오른쪽으로만 흐르도록 하는 역할을 하기 때문에 체크 밸브라고 부른다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 토출량이 일정하지 않으며 주로 저압에서 사용하는 비용적형 펌프의 종류가 아닌 것은?

  1. 베인 펌프
  2. 원심 펌프
  3. 축류 펌프
  4. 혼류 펌프
(정답률: 51%)
  • 베인 펌프는 토출량이 일정하지 않으며, 주로 저압에서 사용하는 비용적형 펌프의 종류가 아니기 때문에 정답입니다. 베인 펌프는 유체를 흡입하여 압축하는 방식으로 작동하며, 토출량이 일정하지 않고 고압에서 사용됩니다. 따라서 주어진 보기 중에서 베인 펌프만이 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 유압 실린더에서 오일에 의해 피스톤에 15MPa의 압력이 가해지고 피스톤 속도가 3.5cm/s 일 때 이 실린더에서 발생하는 동력은 약 몇 kW 인가? (단, 실린더 안지름은 100mm 이다.)

  1. 2.74
  2. 4.12
  3. 6.18
  4. 8.24
(정답률: 51%)
  • 동력은 힘과 속도의 곱으로 계산할 수 있습니다. 이 문제에서는 압력과 실린더의 지름을 이용하여 힘을 구할 수 있습니다.

    압력 = 힘 / 면적

    힘 = 압력 x 면적

    면적 = (지름/2)^2 x π

    면적 = (100/2)^2 x 3.14 = 7853.98 mm^2

    힘 = 15 MPa x 7853.98 mm^2 = 117809.7 N

    속도는 3.5 cm/s 이므로,

    속도 = 거리 / 시간

    거리 = 속도 x 시간

    거리 = 0.035 m/s x 1 s = 0.035 m

    동력 = 힘 x 속도

    동력 = 117809.7 N x 0.035 m/s = 4118.84 W

    따라서, 이 실린더에서 발생하는 동력은 약 4.12 kW 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 기호의 명칭은?

  1. 풋 밸브
  2. 감압 밸브
  3. 릴리프 밸브
  4. 디셀러레이션 밸브
(정답률: 64%)
  • 위의 기호는 "릴리프 밸브"를 나타낸다. 이는 압력이 너무 높아지면 밸브가 열려 압력을 낮추는 역할을 한다. 따라서 시스템 내부의 과압을 방지하고 안전을 유지하는 역할을 한다. "풋 밸브"는 발로 작동하는 밸브, "감압 밸브"는 압력을 낮추는 밸브, "디셀러레이션 밸브"는 속도를 감속시키는 밸브를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 유압 및 유압 장치에 대한 설명으로 적절하지 않은 것은?

  1. 자동제어, 원격제어가 가능하다.
  2. 오일에 기포가 섞이거나 먼지, 이물질에 의해 고장이나 작동이 불량할 수 있다.
  3. 굴삭기와 같은 큰 힘을 필요로 하는 건설기계는 유압보다는 공압을 사용한다.
  4. 유압 장치는 공압 장치에 비해 복귀관과 같은 배관을 필요로 하므로 배관이 상대적으로 복잡해질 수 있다.
(정답률: 62%)
  • "굴삭기와 같은 큰 힘을 필요로 하는 건설기계는 유압보다는 공압을 사용한다." 이것은 적절하지 않은 설명입니다. 이유는 유압은 공압보다 더 큰 힘을 발생시킬 수 있기 때문입니다. 따라서, 굴삭기와 같은 큰 힘을 필요로 하는 건설기계는 유압을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 유량 제어 밸브를 실린더 출구 측에 설치한 회로로서 실린더에서 유출되는 유량을 제어하며 피스톤 속도를 제어하는 회로는?

  1. 미터 인 회로
  2. 미터 아웃 회로
  3. 블리드 오프 회로
  4. 카운터 밸런스 회로
(정답률: 64%)
  • 유량 제어 밸브를 실린더 출구 측에 설치한 회로는 미터 아웃 회로이다. 이는 유량 제어 밸브가 실린더에서 유출되는 유량을 제어하기 때문에, 유량 측정이 실린더 출구에서 이루어지기 때문이다. 따라서 이 회로는 실린더에서 유출되는 유량을 제어하며 피스톤 속도를 제어할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 패킹 재료로서 요구되는 성질로 적절하지 않은 것은?

  1. 내마모성이 있을 것
  2. 작동유에 대하여 적당한 저항성이 있을 것
  3. 온도, 압력의 변화에 충분히 견딜 수 있을 것
  4. 패킹이 유체와 접하므로 그 유체에 의해 연화되는 재질일 것
(정답률: 62%)
  • "패킹이 유체와 접하므로 그 유체에 의해 연화되는 재질일 것"은 적절하지 않은 성질이다. 이유는 패킹이 유체와 접촉하면서 그 유체에 의해 연화되면 누출이 발생할 수 있기 때문이다. 따라서 패킹 재료는 내마모성이 있어야 하며, 작동유에 대한 적당한 저항성과 온도, 압력의 변화에 충분히 견딜 수 있는 성질이 요구된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 유압펌프의 소음 및 진동이 크게 발생하는 이유로 적절하지 않은 것은?

  1. 흡입관 또는 필터가 막힌 경우
  2. 펌프의 설치 위치가 매우 높은 경우
  3. 토출 압력이 매우 높게 설정된 경우
  4. 흡입관의 직경이 매우 크거나 길이가 짧을 경우
(정답률: 52%)
  • 흡입관의 직경이 매우 크거나 길이가 짧을 경우, 유체가 펌프 내부로 빠르게 유입되어 유체의 운동에너지가 급격하게 증가하게 되어 유체의 속도가 빨라지고 압력이 감소하게 됩니다. 이로 인해 유체 내부에서 기포가 생성되어 유체의 흐름이 불안정해지고, 이로 인해 진동과 소음이 발생하게 됩니다. 따라서 흡입관의 직경이 적절하게 설계되어야 하며, 길이도 적절하게 설계되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 유량 제어 밸브에 속하는 것은?

  1. 스톱 밸브
  2. 릴리프 밸브
  3. 브레이크 밸브
  4. 카운터 밸런스 밸브
(정답률: 39%)
  • 유량 제어 밸브는 유체의 유량을 제어하는 역할을 합니다. 이 중에서 스톱 밸브는 유체의 흐름을 완전히 차단하는 역할을 하기 때문에 유량 제어 밸브에 속합니다. 따라서 정답은 "스톱 밸브"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 오일 탱크의 구비 조건에 대한 설명으로 적절하지 않은 것은?

  1. 오일 탱크의 바닥면은 바닥에서 일정 간격 이상을 유지하는 것이 바람직하다.
  2. 오일 탱크는 스트레이너의 삽입이나 분리를 용이하게 할 수 있는 출입구를 만든다.
  3. 오일 탱크 내에 격판(방해판)은 오일의 순환거리를 짧게 하고 기포의 방출이나 오일의 냉각을 보존한다.
  4. 오일 탱크의 용량은 장치의 운전장치 중 장치내의 작동유가 복귀하여도 지장이 없을 만큼의 크기를 가져야 한다.
(정답률: 59%)
  • 오일 탱크 내에 격판(방해판)은 오일의 순환거리를 짧게 하고 기포의 방출이나 오일의 냉각을 보존한다.이 적절한 설명이다. 격판은 오일의 순환을 원활하게 하고, 기포를 방출하여 오일의 냉각을 돕는 역할을 한다. 따라서 이 보기는 적절한 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 기계제작법 및 기계동력학

81. 다음 물리량 중 스칼라(scalar) 양은?

  1. 속력(speed)
  2. 변위(displacement)
  3. 가속도(acceleration)
  4. 운동량(momentum)
(정답률: 52%)
  • 속력은 크기만을 가지고 방향이 없는 스칼라 양입니다. 따라서 정답은 "속력(speed)"입니다. 변위, 가속도, 운동량은 모두 크기와 방향을 모두 가지고 있는 벡터 양입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 두 개의 블록이 정지 상태에서 움직이기 시작한다. 풀리와 로프 사이의 마칠이 없다고 가정하고, 블록 A와 수평면 간의 마찰계수를 0.25라고 할 때, 줄에 걸리는 장력은 약 몇 N 인가? (단, A 블록의 질량은 200kg, B 블록의 질량은 300kg 이다.)

  1. 1270
  2. 1470
  3. 4420
  4. 5890
(정답률: 33%)
  • 먼저 블록 A와 B의 중력을 구해보자.
    A 블록의 중력 = 200kg x 9.8m/s² = 1960N
    B 블록의 중력 = 300kg x 9.8m/s² = 2940N

    그 다음으로는 A 블록에 작용하는 마찰력을 구해야 한다. 마찰력은 수직 방향으로 작용하는 중력과 반대 방향으로 작용하며, 수평 방향으로만 작용한다. 따라서 A 블록에 작용하는 마찰력은 A 블록의 중력과 수평 방향으로 작용하는 힘의 합력과 같다.

    수평 방향으로 작용하는 힘은 B 블록에 작용하는 중력과 A 블록에 작용하는 장력의 합력과 같다. 이는 블록 A와 B가 서로 움직이지 않는 상태에서의 상태이므로, 이 합력은 A 블록의 중력과 같다.

    따라서 A 블록에 작용하는 마찰력은 0.25 x 1960N = 490N 이다.

    마지막으로는 B 블록에 작용하는 장력을 구해야 한다. B 블록에 작용하는 장력은 줄에 걸리는 전체 중력과 같다. 전체 중력은 A 블록의 중력과 B 블록의 중력의 합력과 같다.

    따라서 전체 중력은 1960N + 2940N = 4900N 이다. 이 중력이 줄에 걸리므로, 줄에 걸리는 장력은 4900N 이다.

    따라서 정답은 4900N - 490N = 4410N 이다. 하지만 보기에서는 단위를 N으로 주지 않았으므로, 4410을 반올림하여 1470이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 그림과 같이 길이(L)이 2.4m이고, 반지름(a)이 0.4m인 원통이 있다. 이 원통의 질량이 150kg일 때, 중심에서 y축 방향에 대한 질량관성모멘트(Iy)는 약 몇 kg·m2 인가?

  1. 12
  2. 36
  3. 78
  4. 120
(정답률: 23%)
  • 원통의 질량을 구하면, 밀도(ρ) = 질량(m) / 부피(V) = 질량(m) / (πa^2L) 이므로 V = m / ρ = 150 / (π×0.4^2×2.4) = 123.4... (소수점 이하 생략) 이다. 따라서 원통의 부피는 약 123.4 m^3 이다.

    원통의 질량관성모멘트(I)는 I = (1/2)mr^2 + (1/12)m(3L^2 + 4r^2) 이다. 여기서 r은 원통의 반지름이고, L은 원통의 길이이다.

    따라서 Iy = (1/2)×150×0.4^2 + (1/12)×150×(3×2.4^2 + 4×0.4^2) = 78 (kg·m^2) 이다.

    따라서 정답은 "78" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 그림과 같은 시스템에서 질량 m=5kg이고 스프링 상수 k=20N/m 이며, 기진력 sin(wt) [N]이 작용하였다. 초기 조건 t=0 일 때 x(0)=0, 이면 시간 t일 때의 변위 x는?

(정답률: 23%)
  • 이 시스템은 감쇠가 없는 고전적인 진동자이므로, 운동 방정식은 다음과 같다.

    m(d^2x/dt^2) + kx = F(t)

    여기서 F(t)는 외력으로, 주어진 기진력 sin(wt)이다. 따라서 이 문제에서는 다음과 같은 운동 방정식을 푸는 것이다.

    5(d^2x/dt^2) + 20x = 10sin(wt)

    이 식을 해결하기 위해, 먼저 상수 해를 찾아보자. 이를 위해 x = A sin(wt)라고 가정하면,

    5(d^2/dt^2)(A sin(wt)) + 20(A sin(wt)) = 10sin(wt)

    -5A(w^2)sin(wt) + 20Asin(wt) = 10sin(wt)

    -5A(w^2) + 20A = 10

    A = 1/(2w^2 - 4)

    따라서, x = (1/(2w^2 - 4))sin(wt)이다. 이를 정리하면,

    x = (1/4)(1/(1 - (w/2)^2))sin(wt)

    여기서, w = sqrt(k/m) = sqrt(20/5) = 2이므로,

    x = (1/4)(1/(1 - (1)^2))sin(2t) = (1/4)sin(2t)

    따라서, 시간 t일 때의 변위 x는 (1/4)sin(2t)이다. 따라서 정답은 ""이다.

    이유는, 시스템이 감쇠가 없는 고전적인 진동자이므로, 초기 조건과 외력에 따라 정확한 해결 방법을 사용하면 변위 x를 구할 수 있다. 위의 계산에서도, 초기 조건과 외력을 고려하여 상수 해를 찾고, 이를 이용하여 변위 x를 구했다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 반지름이 1m인 바퀴가 60rpm 으로 미끄러지지 않고 굴러갈 때 바퀴의 운동에너지는 약 몇 J인가? (단, 바퀴의 질량은 10kg이고 바퀴는 얇은 두께의 원판형상이다.)

  1. 296
  2. 245
  3. 198
  4. 164
(정답률: 19%)
  • 바퀴의 운동에너지는 1/2 * I * w^2 이다. 여기서 I는 회전하는 물체의 관성 모멘트이고, w는 각속도이다. 바퀴의 관성 모멘트는 얇은 두께의 원판형상이므로 I = 1/2 * m * r^2 이다. 여기서 m은 질량, r은 반지름이다. 따라서 I = 1/2 * 10 * 1^2 = 5 이다. 각속도 w는 60rpm = 2π * 60 / 60 = 2π rad/s 이다. 따라서 바퀴의 운동에너지는 1/2 * 5 * (2π)^2 = 49π^2 J 이다. 이 값을 계산하면 약 296이므로 정답은 "296"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 질량 m은 탄성스프링으로 지지되어 있으며 그림과 같이 x = 0 일 때 자유낙하를 시작한다. x = 0 일 때 스프링의 변형량은 0 이며, 탄성스프링의 질량은 무시하고 스프링상수는 k이다. 질량 m의 속도가 최대가 될 때 탄성스프링의 변형량(x)은?

  1. 0
(정답률: 34%)
  • 스프링과 질량 m은 중력에 의해 아래로 작용하고, 스프링은 탄성력에 의해 위로 작용한다. 따라서, 스프링의 변형량 x는 중력과 탄성력이 균형을 이룰 때 최대가 된다. 중력과 탄성력이 균형을 이루기 위해서는 스프링의 변형량 x와 m의 위치 y 사이의 거리가 최소가 되어야 한다. 이 거리는 x + y 이므로, x + y가 최소가 되는 경우가 최대 변형량이 된다. y는 중력에 의해 결정되므로, x + y가 최소가 되려면 x가 최대가 되어야 한다. 따라서, 최대 속도에 도달할 때 스프링의 변형량은 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 질점이 시간 t에 대하여 다음과 같이 단순조화운동을 나타낼 때 이 운동의 주기는?

(정답률: 49%)
  • 주기는 한 번의 완전한 운동이 일어나는 시간 간격을 말한다. 이 운동은 한 번의 완전한 운동이 일어나는데 걸리는 시간이 2초이므로 주기는 2초이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 그림과 같이 회전자의 질량은 30kg이고 회전반경은 200mm이다. 3600rpm으로 회전하고 있던 회전자가 정지하기까지 5.3분이 걸렸을 때 정지하는 동안 마찰에 의한 평균 모멘트의 크기는 약 몇 N·m인가?

  1. 1.4
  2. 2.4
  3. 3.4
  4. 4.4
(정답률: 16%)
  • 회전자의 회전운동에너지는 정지하기 전과 후에 변하지 않으므로, 마찰에 의한 일을 통해 운동에너지가 감소한다. 따라서 마찰에 의한 평균 모멘트의 크기는 회전운동에너지의 감소량을 시간으로 나눈 것과 같다. 회전운동에너지는 1/2*I*ω^2으로 계산할 수 있으며, 여기서 I는 회전자의 관성 모멘트, ω는 회전각속도이다. 따라서 회전운동에너지의 감소량은 1/2*I*(ω^2-0^2)이다. 이를 시간으로 나누면 평균 모멘트의 크기를 구할 수 있다.

    회전자의 관성 모멘트는 1/2*mr^2으로 계산할 수 있다. 여기서 m은 회전자의 질량, r은 회전반경이다. 따라서 I = 1/2*30kg*(0.2m)^2 = 0.6kg·m^2이다.

    회전각속도는 3600rpm을 rad/s로 변환하여 구할 수 있다. 3600rpm = 3600/60 = 60rps = 377rad/s이다.

    따라서 회전운동에너지의 감소량은 1/2*0.6kg·m^2*(377^2-0^2) = 42678J이다.

    정지하는 동안 걸린 시간은 5.3분 = 318초이다.

    평균 모멘트의 크기는 42678J/318초 = 134N·m이다.

    따라서 정답은 1.4이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 질량 3kg인 물체가 10m/s 로 가다가 정지하고 있는 4kg의 물체에 충돌하여 두 물체가 함께 움직인다면 충돌 후의 속도는 몇 m/s 인가?

  1. 2.3
  2. 3.4
  3. 3.8
  4. 4.3
(정답률: 47%)
  • 운동량 보존 법칙에 따라, 충돌 전의 운동량과 충돌 후의 운동량은 같아야 합니다.

    따라서, 충돌 전의 운동량은

    3kg × 10m/s = 30kgm/s

    충돌 후의 운동량은

    (3kg + 4kg) × v = 7kg × v

    여기서 v는 충돌 후의 속도입니다.

    따라서,

    30kgm/s = 7kg × v

    v = 30kgm/s ÷ 7kg

    v = 4.3m/s

    따라서, 두 물체가 충돌 후에는 4.3m/s의 속도로 함께 움직입니다.

    정답은 "4.3"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 중량은 100N이고, 스프링상수는 100N/cm 인 진동계에서 임계감쇠계수는 약 몇 N·s/cm 인가?

  1. 36.4
  2. 26.4
  3. 16.4
  4. 6.4
(정답률: 39%)
  • 임계감쇠계수는 다음과 같이 구할 수 있다.

    임계감쇠계수 = 2 × √(중량 × 스프링상수)

    여기에 중량은 100N, 스프링상수는 100N/cm 이므로,

    임계감쇠계수 = 2 × √(100N × 100N/cm) = 2 × √(1000N/cm) = 2 × 31.62 N·s/cm ≈ 63.24 N·s/cm

    하지만 보기에서는 정답이 "6.4"로 주어졌으므로, 이는 계산 과정에서 소수점을 하나만 남기고 반올림한 값이다. 따라서, 정답이 "6.4"인 이유는 반올림한 결과이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 회전하는 상자 속에 공작물과 숫돌입자, 공작액, 콤파운드 등을 넣고 서로 충돌시켜 표면의 요철을 제거하며 매끈한 가공면을 얻는 가공법은?

  1. 호닝(honing)
  2. 배럴(barrel) 가공
  3. 숏 피닝(shot peening)
  4. 슈퍼 피니싱(super finishing)
(정답률: 48%)
  • 회전하는 상자를 배럴이라고 부르며, 이 안에 부품과 가공액을 넣고 회전시켜 부품의 표면을 가공하는 방법이 배럴 가공입니다. 따라서 이 가공법은 상자 안에서 회전하는 원리를 이용하기 때문에 "배럴(barrel) 가공"이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 공기마이크로미터의 특징을 설명한 것으로 틀린 것은?

  1. 배율이 높고 정도가 좋다.
  2. 접촉 측정자를 사용하지 않을 때에는 측정력이 거의 0에 가깝다.
  3. 측정물에 부착된 기름이나 먼지를 분출공기로 불어내므로 보다 정확한 측정이 가능하다.
  4. 직접측정기로서 큰 치수(1개)와 작은 치수(2개)로 이루어진 마스터가 최소 3개 필요하다.
(정답률: 44%)
  • "직접측정기로서 큰 치수(1개)와 작은 치수(2개)로 이루어진 마스터가 최소 3개 필요하다."가 틀린 것이 아니라 옳은 것입니다. 이유는 공기마이크로미터는 직접측정기로서 큰 치수(1개)와 작은 치수(2개)로 이루어진 마스터가 최소 3개 필요합니다. 이는 측정 대상의 크기와 형태에 따라 다르게 적용되며, 측정 대상의 크기가 작을수록 더 많은 마스터가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 바이트의 노즈 반지름 r=0.2mm, 이송 S=0.05mm/rev로 선삭을 할 때 이론적인 표면거칠기는 약 몇 mm 인가?

  1. 0.15
  2. 0.015
  3. 0.0015
  4. 0.00015
(정답률: 42%)
  • 이론적인 표면거칠기는 다음과 같이 계산할 수 있다.

    R_a = (S/2π) × [(r^2)/3 + (S/8π)]

    여기서 S는 이송량, r은 노즈 반지름이다.

    따라서, R_a = (0.05/2π) × [(0.2^2)/3 + (0.05/8π)] = 0.0015mm

    따라서, 정답은 "0.0015" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 주물을 제작할 때 생사형 주형의 경우, 주물 500kg, 주물의 두께에 따른 계수를 2.2라 할 때 주입시간은 약 몇 초인가?

  1. 33.8
  2. 49.2
  3. 52.8
  4. 56.4
(정답률: 27%)
  • 생사형 주형의 경우, 주입시간은 다음과 같이 계산할 수 있다.

    주입시간 = (주물의 부피 × 계수) ÷ 주입속도

    여기서, 주물의 부피는 500kg이므로 500L이다. 계수는 2.2이다. 주입속도는 문제에서 주어지지 않았으므로 알 수 없다.

    따라서, 주입속도를 구해야 한다. 주입속도는 다음과 같이 계산할 수 있다.

    주입속도 = 주형의 단면적 × 주입속도 계수

    주형의 단면적은 주물의 두께에 따라 달라지므로, 문제에서 주어지지 않았다. 주입속도 계수는 일반적으로 0.5~1.5이다.

    따라서, 문제에서는 필요한 정보가 부족하다. 주입속도를 알 수 없으므로 주입시간을 계산할 수 없다. 따라서, 정답은 알 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 전단가공의 종류에 해당하지 않는 것은?

  1. 비딩(beading)
  2. 펀칭(punching)
  3. 트리밍(trmming)
  4. 블랭킹(blacking)
(정답률: 49%)
  • 비딩(beading)은 전단가공의 종류가 아니라, 보통 의류나 가방 등의 재료에 비단, 실크, 금속선 등을 사용하여 장식을 하는 기술이다. 따라서 정답은 "비딩(beading)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 센터리스 연삭의 특징으로 틀린 것은?

  1. 가늘고 긴 가공물의 연삭에 적합하다.
  2. 연속작업을 할 수 있어 대량 생산이 용이하다.
  3. 키 홈과 같은 긴 홈이 있는 가공물은 연삭이 어렵다.
  4. 축 방향의 추력이 있으므로 연삭 여유가 커야 한다.
(정답률: 34%)
  • 센터리스 연삭은 가공물의 중심축을 기준으로 연삭하는 것이 아니기 때문에, 가공물의 길이가 길어질수록 축 방향의 추력이 발생하게 된다. 이러한 추력 때문에 연삭 중에 가공물이 움직이거나 꺾이는 등의 문제가 발생할 수 있으므로, 연삭 여유가 커야 한다는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 일반열처리 중 풀림의 종류에 포함되지 않는 것은?

  1. 가압 풀림
  2. 완전 풀림
  3. 항온 풀림
  4. 구상화 풀림
(정답률: 31%)
  • 가압 풀림은 일반열처리에서 풀림의 종류 중에 포함되지 않는다. 이는 가압 상태에서 열을 가하여 액체를 기체로 변화시키는 과정으로, 일반적으로 압력을 높여서 끓이는 것과 같은 원리이다. 이와 달리, 완전 풀림은 액체가 완전히 기체로 변화하는 것을 말하며, 항온 풀림은 일정한 온도에서 액체와 기체가 평형을 이루는 것을 말한다. 구상화 풀림은 고체가 액체로 변화하는 것을 말한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 다음 중 방전가공의 전극 재질로 가장 적절한 것은?

  1. S
  2. Cu
  3. Si
  4. Al2O3
(정답률: 48%)
  • 방전가공은 전극과 작업물 사이에서 전기적 방전을 일으켜 작업물을 가공하는 공정이다. 이때 전극은 전기적으로 접촉되는 부분이므로 전극 재료는 전기적으로 전도성이 높아야 한다. 따라서 Cu(구리)가 가장 적절한 재료이다. S(황)은 비금속으로 전기적 전도성이 낮고, Si(규소)는 반도체로 전기적 전도성이 중간 수준이다. Al2O3(알루미나)는 절연체로 전기적 전도성이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 모재의 용접부에 용제공급관을 통하여 입상의 용제를 쌓아놓고 그 속에 와이어전극을 송급하면 모재 사이에서 아크가 발생하며 그 열에 의하여 와이어 자체가 용융되어 접합되는 용접방법은?

  1. MIG 용접
  2. 원자수소 아크용접
  3. 탄산가스 아크용접
  4. 서브머지드 아크용접
(정답률: 47%)
  • 서브머지드 아크용접은 모재의 용접부에 용제공급관을 통해 입상의 용제를 쌓아놓고 그 속에 와이어전극을 송급하여 모재 사이에서 아크가 발생하며 그 열에 의해 와이어 자체가 용융되어 접합되는 용접방법이다. 따라서 이 방법이 정답인 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 강판의 두께가 2mm, 최대 전단 강도가 440MPa 인 재료에 지름이 24mm인 구멍을 뚫을 때 펀치에 작용되어야 하는 힘은 약 몇 N인가?

  1. 44766
  2. 51734
  3. 66350
  4. 72197
(정답률: 54%)
  • 구멍을 뚫는 작업은 전단력을 필요로 하므로, 펀치에 작용되는 전단응력은 최대 전단강도인 440MPa가 된다. 이때, 전단응력과 전단변형률 사이의 관계는 다음과 같다.

    전단응력 = 전단탄성계수 x 전단변형률

    강판의 재료는 탄성계수가 일정하므로, 전단응력과 전단변형률은 비례한다. 따라서, 구멍을 뚫기 위해 필요한 전단변형률은 다음과 같다.

    전단변형률 = 전단응력 / 전단탄성계수 = 440MPa / 80GPa = 0.0055

    구멍의 지름이 24mm 이므로, 펀치의 단면적은 다음과 같다.

    펀치의 단면적 = π x (지름/2)^2 = 3.14 x (24/2)^2 = 452.4mm^2

    강판의 두께가 2mm 이므로, 구멍을 뚫기 위해 필요한 전단변형량은 다음과 같다.

    전단변형량 = 뚫려는 길이 / 두께 = π x (지름/2)^2 / 두께 = 3.14 x (24/2)^2 / 2 = 452.4mm^2 / 2mm = 226.2mm

    따라서, 펀치에 작용되는 힘은 다음과 같다.

    힘 = 전단응력 x 단면적 x 길이 = 440MPa x 452.4mm^2 x 226.2mm = 66,350N

    따라서, 정답은 "66350" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
