1과목: 기계경비기획 및 설계

1. 응용계층 프로토콜이 아닌 것은?

  1. ICMP
  2. HTTP
  3. SNMP
  4. FTP
(정답률: 알수없음)
  • HTTP, SNMP, FTP는 사용자 애플리케이션과 직접 상호작용하는 응용계층 프로토콜입니다.

    오답 노트
    ICMP: 네트워크 계층(Network Layer)에서 오류 보고 및 진단을 위해 사용되는 프로토콜입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 50개의 노드(Node)를 풀 메쉬(Full Mesh)로 구성할 경우 링크(Link)의 총수는?

  1. 100
  2. 1,225
  3. 1,250
  4. 2,500
(정답률: 알수없음)
  • 풀 메쉬(Full Mesh) 구조는 모든 노드가 서로 1:1로 연결되는 방식으로, 노드 수가 $n$일 때 링크 수는 $n(n-1)/2$ 공식을 사용합니다.
    ① [기본 공식] $L = \frac{n(n-1)}{2}$
    ② [숫자 대입] $L = \frac{50(50-1)}{2}$
    ③ [최종 결과] $L = 1225$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. IEEE 802 위원회에서 제안한 이더넷(Ethernet) 랜(LAN) 관련 표준규격은?

  1. IEEE 802.2
  2. IEEE 802.3
  3. IEEE 802.5
  4. IEEE 802.11
(정답률: 알수없음)
  • IEEE 802 위원회에서 정의한 표준 중 IEEE 802.3은 이더넷(Ethernet) LAN의 물리 계층과 데이터 링크 계층의 매체 액세스 제어(MAC)를 규정하는 표준입니다.

    오답 노트
    IEEE 802.2: LLC 표준
    IEEE 802.5: 토큰링 표준
    IEEE 802.11: 무선 LAN 표준
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 통신 전송 케이블에 관한 설명으로 옳지 않은 것은?

  1. UTP Cat. 5e 케이블의 설치가능거리는 100 m이내이다.
  2. 싱글모드 광케이블의 클래드의 직경은 125㎛이다.
  3. 동축케이블에 사용되는 커넥터는 RJ-45이다.
  4. 멀티모드 광케이블이 싱글모드 광케이블보다 광전송 손실이 크다.
(정답률: 알수없음)
  • 동축케이블은 주로 BNC 커넥터를 사용하며, RJ-45는 UTP 케이블에 사용되는 커넥터입니다.

    오답 노트
    UTP Cat. 5e 설치거리 100m 이내: 표준 규격임
    싱글모드 클래드 직경 125㎛: 표준 규격임
    멀티모드 전송 손실: 모드 분산으로 인해 싱글모드보다 손실이 큼
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. IPv6의 주소 형태로 옳지 않은 것은?

  1. 유니케스트(Unicast) 주소
  2. 멀티케스트(Multicast) 주소
  3. 브로드케스트(Broadcast) 주소
  4. 애니케스트(Anycast) 주소
(정답률: 알수없음)
  • IPv6는 효율적인 주소 관리를 위해 유니케스트, 멀티캐스트, 애니캐스트 주소 체계를 사용합니다. IPv4에서 사용하던 브로드캐스트 방식은 네트워크 부하를 초래하므로 IPv6에서는 삭제되었으며, 그 역할을 멀티캐스트가 대신합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 카메라 자체를 전체적으로 움직이지 않고 수평 방향의 시야를 확대하는 경우에 사용하는 렌즈는?

  1. 프리셋트 줌 렌즈
  2. 광각 렌즈
  3. 옵티컬 렌즈
  4. 프리즘 렌즈
(정답률: 알수없음)
  • 옵티컬 렌즈(Optical Lens)는 광학적 설계를 통해 카메라 본체의 이동 없이도 초점 거리를 조절하여 수평 방향의 시야를 확대하거나 축소할 수 있는 렌즈입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 영상신호의 전송로로 사용되는 광케이블 중 손실이 가장 적은 파장대역은? (단, SM: Single-Mode, MM: Multi-Mode)

  1. 850 nm MM
  2. 1,310 nm SM
  3. 1,310 nm MM
  4. 1,550 nm SM
(정답률: 알수없음)
  • 광케이블의 전송 손실은 파장이 길어질수록 일반적으로 감소하며, 특히 싱글모드(SM) 광섬유의 $1,550\text{ nm}$ 대역에서 손실이 가장 적어 장거리 전송에 최적화되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 영상신호의 압축기술이 아닌 것은?

  1. MPEG-4
  2. Wavelet
  3. H.264
  4. MIMO
(정답률: 알수없음)
  • MPEG-4, Wavelet, H.264는 모두 영상 데이터의 용량을 줄이기 위한 압축 기술입니다. 반면 MIMO는 다중 입출력(Multiple-Input Multiple-Output) 기술로, 안테나를 여러 개 사용하여 데이터 전송 속도와 신뢰성을 높이는 무선 통신 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. CCTV시스템의 기본 구성요소에 해당하지 않는 것은?

  1. 전송계
  2. 열선계
  3. 촬상계
  4. 수상계
(정답률: 알수없음)
  • CCTV 시스템은 영상을 촬영하는 촬상계, 영상을 전송하는 전송계, 영상을 화면에 보여주는 수상계로 구성됩니다. 열선계는 CCTV의 기본 구성요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 특수용 카메라 하우징에 해당하지 않는 것은?

  1. 통풍형
  2. 방폭형
  3. 수냉형
  4. 강제 공냉형
(정답률: 알수없음)
  • 특수 환경에서 카메라를 보호하기 위한 하우징으로는 방폭형, 수냉형, 강제 공냉형 등이 사용되며, 단순히 바람이 통하게 하는 통풍형은 특수 하우징 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 정보통신시스템의 분류 중 ( )에 들어갈 용어로 옳은 것은?

  1. 정보전송시스템
  2. 정보처리시스템
  3. 중앙전송시스템
  4. 중앙처리시스템
(정답률: 알수없음)

  • 단말장치, 정보전송회선, 통신제어장치와 같이 데이터의 이동과 전송을 담당하는 시스템을 정보전송시스템이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 정보통신에서 데이터 전송 시 두 통신(컴퓨터) 시스템 간 전달되는 통신규약은?

  1. Sampling
  2. Quantization
  3. Decoding
  4. Protocol
(정답률: 알수없음)
  • 컴퓨터나 통신 장비 간에 데이터를 원활하게 주고받기 위해 정의한 통신 규약 및 약속을 Protocol이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 꼬임선(TP) 중 외부에 차폐 처리된 케이블은?

  1. STP(Shielded Twisted Pair)
  2. FTP(Fined Twisted Pair)
  3. UTP(Unshielded Twisted Pair)
  4. OTP(Opened Twisted Pair)
(정답률: 알수없음)
  • STP(Shielded Twisted Pair)는 꼬임선 외부에 금속 박막 등으로 차폐 처리를 하여 외부 전자기 간섭을 차단한 케이블입니다.

    오답 노트
    UTP(Unshielded Twisted Pair): 차폐 처리가 되지 않은 꼬임선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 우리나라의 정보통신 관련 표준을 제정하는 실무기관은?

  1. TTC
  2. TTA
  3. ANSI
  4. ETSI
(정답률: 알수없음)
  • TTA(Telecommunications Technology Association)는 우리나라의 정보통신 표준화를 추진하는 실무 기관입니다.

    오답 노트
    ANSI: 미국 국가 표준 협회
    ETSI: 유럽 전기 통신 표준 협회
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. EIA-232D(RS-232C)의 25핀 커넥터의 2번 핀의 기능은?

  1. 송신 요구(RTS)
  2. 데이터의 송신(TxD)
  3. 데이터의 수신(RxD)
  4. 송신 준비 완료(CTS)
(정답률: 알수없음)
  • EIA-232D(RS-232C) 25핀 커넥터 표준에서 2번 핀은 데이터를 송신하는 TxD(Transmit Data) 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 샤논의 표본화 정리에서 최고 주파수가 3.6 kHz인 원신호를 복원하기 위한 표본화 주기(sec)는?

  1. 1/5,200
  2. 1/6,200
  3. 1/7,200
  4. 1/8,200
(정답률: 알수없음)
  • 샤논의 표본화 정리에 따라 원신호를 완벽하게 복원하기 위해서는 최고 주파수의 2배 이상의 속도로 표본화를 해야 하며, 표본화 주기 $T$는 표본화 주파수 $f_s$의 역수입니다.
    ① [기본 공식] $T = \frac{1}{2 \times f_{max}}$
    ② [숫자 대입] $T = \frac{1}{2 \times 3600}$
    ③ [최종 결과] $T = \frac{1}{7200}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. CCTV 녹화장치에 관한 설명으로 옳지 않은 것은?

  1. DVR은 아날로그 방식을, VCR은 디지털 방식을 활용한다.
  2. DVR은 스케쥴에 의한 영상저장이 가능하다.
  3. VCR은 별도의 기기를 사용하여 화면을 여러 개로 분할해서 볼 수 있다.
  4. DVR은 인터넷을 통해 영상신호 전송이 가능하다.
(정답률: 알수없음)
  • DVR(Digital Video Recorder)은 디지털 방식을, VCR(Video Cassette Recorder)은 아날로그 방식을 사용하는 장치입니다. 따라서 DVR은 아날로그 방식을, VCR은 디지털 방식을 활용한다는 설명은 서로 반대로 설명되어 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. OSI 7계층에서 압축과 암호화를 수행하는 계층은?

  1. 전송계층
  2. 세션계층
  3. 표현계층
  4. 응용계층
(정답률: 알수없음)
  • 표현계층(Presentation Layer)은 응용 계층으로부터 받은 데이터를 시스템이 이해할 수 있는 형식으로 변환하며, 이 과정에서 데이터의 압축과 암호화를 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 상용전원 정전 시에 전력을 일정시간 동안 안정되게 공급할 수 있는 장치는?

  1. AVR
  2. UPS
  3. CCD
  4. DCE
(정답률: 알수없음)
  • UPS(무정전 전원 장치)는 내장된 배터리를 통해 상용전원이 정전되었을 때도 일정 시간 동안 안정적인 전력을 공급하여 시스템의 중단이나 데이터 손실을 방지하는 장치입니다.

    오답 노트
    AVR: 전압을 일정하게 유지하는 자동 전압 조정기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 동축케이블 표시기호 ‘5C-2V’ 에서 ‘5’가 의미하는 것은?

  1. 특성 임피던스
  2. 내부도체의 내경
  3. 외부도체의 내경
  4. 절연체 종류
(정답률: 알수없음)
  • 동축케이블의 표시기호에서 숫자는 케이블의 굵기를 나타내며, 특히 '5C'에서 '5'는 외부도체의 내경(외경과 관련된 규격)을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 감지 영역에서 면을 경계하는 감지기는?

  1. 자석 감지기
  2. 장력 감지기
  3. 유리 감지기
  4. 음향 감지기
(정답률: 알수없음)
  • 유리 감지기는 유리창이나 유리문과 같은 면(Plane)을 경계로 하여 유리의 파손 시 발생하는 진동이나 충격을 감지하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 역학적 감지원리를 이용한 감지기에 해당하는 것은?

  1. 가스누출 감지기
  2. 적외선 감지기
  3. 초음파 감지기
  4. 장력 감지기
(정답률: 알수없음)
  • 역학적 감지기는 물리적인 힘, 압력, 장력, 진동 등 기계적 변형을 통해 감지하는 방식입니다. 장력 감지기는 선의 당겨짐(장력)이라는 물리적 변화를 이용하므로 역학적 감지원리에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 방범용 감지기에 해당하는 것은?

  1. 자석 감지기
  2. 가스 감지기
  3. 불꽃 감지기
  4. 누전 감지기
(정답률: 알수없음)
  • 자석 감지기는 문이나 창문의 개폐 여부를 감지하여 외부 침입을 확인하는 대표적인 방범용 감지기입니다.

    오답 노트
    가스, 불꽃, 누전 감지기: 이는 방범 목적이 아닌 화재나 사고 예방을 위한 소방/안전용 감지기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 자석 감지기 설치 시 주의사항으로 옳지 않은 것은?

  1. 침입자의 이동 방향이나 배후가 되도록 설치한다.
  2. 리드 스위치와 자석은 일직선이 되도록 설치한다.
  3. 창문이나 출입문의 틀에는 리드 스위치, 문짝에는 자석을 설치한다.
  4. 창문에 설치할 시 창문틀과 창문에 설치된 리드 스위치와 자석이 창문에 의해 파손 우려가 있을 때는 Stopper를 설치한다.
(정답률: 알수없음)
  • 자석 감지기는 침입자가 감지기를 발견하기 어렵도록 설치해야 하며, 침입자의 이동 방향이나 배후에 설치하면 무력화될 위험이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

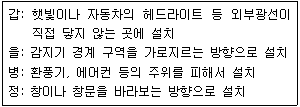

25. 오작동 방지를 고려한 열선 감지기를 옳지 않게 설치한 사람은?

  1. 갑
  2. 을
  3. 병
  4. 정
(정답률: 알수없음)
  • 열선 감지기는 온도 변화를 감지하므로, 외부 열원이나 급격한 온도 변화가 있는 곳을 피해야 합니다.

    오답 노트
    창이나 창문을 바라보는 방향으로 설치: 창문을 통해 들어오는 햇빛이나 외부 열원에 의해 오작동이 발생할 수 있으므로 피해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 감지 대상과 감지기의 연결로 옳지 않은 것은?

  1. 자력 - 금고 감지기
  2. 연기 - 셔터 감지기
  3. 빛 - 적외선 감지기
  4. 열 - 화재 감지기
(정답률: 알수없음)
  • 셔터 감지기는 셔터의 개폐 상태나 물리적 움직임을 감지하는 장치이며, 연기를 감지하는 것은 화재 감지기의 역할입니다.

    오답 노트
    자력-금고 감지기: 자석의 자력 변화로 개폐 감지
    빛-적외선 감지기: 적외선 빔의 차단/반사 감지
    열-화재 감지기: 온도 상승이나 열원 감지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 화재감지기 설치 시 감지기의 부착 높이가 20 m 이상일 때 설치하는 화재감지기는?

  1. 광전식 분리형 아날로그 방식
  2. 이온화식 1종 또는 2종
  3. 차동식 스포트형
  4. 열 복합형
(정답률: 알수없음)
  • 화재감지기 설치 기준에 따라 부착 높이가 $20\text{m}$이상인 고천장 장소에는 광전식 분리형 아날로그 방식 감지기를 설치하여 신뢰성을 확보해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 연기 감지기의 감지방식에 해당하지 않는 것은?

  1. 광전식 분리형
  2. 광전식 스포트형
  3. 차동식 스포트형
  4. 이온화식 스포트형
(정답률: 알수없음)
  • 연기 감지기는 광전식(분리형, 스포트형)과 이온화식(스포트형)으로 구분됩니다. 차동식 스포트형은 연기가 아닌 열을 감지하는 열 감지기의 한 종류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 차동식 분포형 열 감지기에 해당하지 않는 것은?

  1. 열전대식
  2. 공기관식
  3. 바이메탈식
  4. 열 반도체식
(정답률: 알수없음)
  • 차동식 분포형 감지기는 일정 범위의 온도 상승을 감지하는 방식으로 열전대식, 공기관식, 열 반도체식이 이에 해당합니다. 바이메탈식은 분포형이 아닌 스포트형 감지기에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 감지기에 응용되는 물리적 현상으로 전류의 직각 방향으로 자계를 가했을 때 전류와 자계에 직각인 방향으로 기전력이 발생하는 현상은?

  1. 홀 효과
  2. 초전도 효과
  3. 도플러 효과
  4. 광기전력 효과
(정답률: 알수없음)
  • 전류가 흐르는 도체에 수직 방향으로 자계를 가했을 때, 전류와 자계 모두에 수직인 방향으로 전위차(기전력)가 발생하는 현상을 홀 효과라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 교류회로에서 P = VI cosθ 로 나타내는 전력은? (단, V: 전압의 실효값, I: 전류의 실효값, cosθ: 역률)

  1. 무효전력
  2. 피상전력
  3. 소비전력
  4. 손실전력
(정답률: 알수없음)
  • 교류회로에서 전압, 전류의 실효값에 역률($\cos\theta$)을 곱한 값은 실제로 부하에서 소비되는 전력인 소비전력(유효전력)을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 옴의 법칙에 따른 전압(V), 저항(R), 전류(I) 간의 관계식으로 옳지 않은 것은?

  1. V = I × R
  2. I = V / R
  3. R = V / I
  4. V= I2 × R
(정답률: 알수없음)
  • 옴의 법칙은 전압이 전류와 저항의 곱에 비례한다는 기본 원리를 따릅니다.

    오답 노트
    $V = I^{2} \times R$: 전압은 전류의 제곱이 아닌 전류에 비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 콘덴서 용량 값이 2 ㎌인 2개를 병렬접속 할 경우 합성정전용량(㎌)은?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 알수없음)
  • 콘덴서의 병렬접속 시 합성정전용량은 각 정전용량의 단순 합으로 계산합니다.
    ① $C = C_{1} + C_{2}$
    ② $C = 2 + 2$
    ③ $C = 4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 전기설비안전을 위한 접지의 목적이 아닌 것은?

  1. 인체의 감전사고 방지
  2. 정전기에 의한 장해방지
  3. 이상전압의 억제
  4. 대지로 흐르는 전류를 차단
(정답률: 알수없음)
  • 접지는 기기 외함에 누전이 발생했을 때 전류를 대지로 안전하게 방출하여 인명을 보호하고 설비를 안정시키는 것이 목적입니다.

    오답 노트
    대지로 흐르는 전류를 차단: 접지는 전류를 차단하는 것이 아니라 안전한 경로로 방출(유도)하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 뇌방전으로 인한 전기설비의 손상, 감전 또는 화재의 위험을 예방하는 것은?

  1. 전압설비
  2. 피뢰설비
  3. 전류설비
  4. 정류설비
(정답률: 알수없음)
  • 뇌방전(낙뢰)으로 인한 이상전압으로부터 전기설비를 보호하여 손상, 감전, 화재 위험을 예방하는 설비는 피뢰설비입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전기설비에서 합성수지관 공사에 비해 금속관 공사의 특징으로 옳은 것은?

  1. 접지가 잘되어 누전 등에 의한 화재발생 위험이 적다.
  2. 가공이 용이하고 가볍다.
  3. 가격이 저렴하고 동일 면적 대비 공사비가 적다.
  4. 온도에 의한 열팽창계수가 크다.
(정답률: 알수없음)
  • 금속관 공사는 전도성 재질을 사용하므로 접지가 용이하여 누전 시 사고 예방 및 화재 위험을 줄일 수 있는 것이 큰 특징입니다.

    오답 노트
    가공 용이/가벼움/저렴한 가격: 합성수지관의 특징
    열팽창계수 큼: 합성수지관의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 계전기 접점의 3종류에 해당하지 않는 것은?

  1. a 접점
  2. b 접점
  3. c 접점
  4. d 접점
(정답률: 알수없음)
  • 계전기 접점은 기본적으로 a접점(상시 개방), b접점(상시 폐쇄), c접점(전환 접점)의 3가지 종류로 구분됩니다. d접점이라는 분류는 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전기설비에서 제너다이오드의 용도로 옳은 것은?

  1. 정전압회로, 안정화 전원회로 등에 사용된다.
  2. 고속스위칭 용도로 사용된다.
  3. 재충전하는 용도로 사용된다.
  4. 전력을 생산하는 용도로 사용된다.
(정답률: 알수없음)
  • 제너다이오드는 역방향 항복 전압이 일정하다는 특성을 이용하여 전압을 일정하게 유지하는 정전압회로 및 안정화 전원회로에 사용됩니다.

    오답 노트
    고속스위칭: 쇼트키 다이오드 등 사용
    재충전/전력생산: 다이오드의 기본 용도가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 전압이 9 V, 내부저항이 2 Ω인 건전지 20개를 직렬 연결하고 여기에 외부저항 40 Ω을 직렬로 연결하였을 때 합성저항은?

  1. 50 Ω
  2. 60 Ω
  3. 70 Ω
  4. 80 Ω
(정답률: 알수없음)
  • 전지 20개를 직렬로 연결하면 내부저항도 모두 합산되며, 여기에 외부저항을 추가로 직렬 연결하므로 모든 저항의 합이 합성저항이 됩니다.
    ① [기본 공식] $R_{total} = (n \times r) + R_{ext}$
    ② [숫자 대입] $R_{total} = (20 \times 2) + 40$
    ③ [최종 결과] $R_{total} = 80$ $\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 전류의 세기를 측정할 때 주의사항으로 옳지 않은 것은?

  1. 측정하려는 전류가 직류인지 교류인지 확인한다.
  2. 측정하려는 전류가 직류일 경우 (+)단자와 (-)단자를 확인하여 연결한다.
  3. 측정하려는 전원의 (+)단자와 (-)단자에 직접 병렬로 연결한다.
  4. 전류계의 측정범위를 확대하기 위하여 전류계와 병렬로 분류기를 연결한다.
(정답률: 알수없음)
  • 전류를 측정할 때는 회로에 흐르는 전류가 전류계를 통과해야 하므로 반드시 회로와 직렬로 연결해야 합니다. 전원의 양단에 직접 병렬로 연결하면 과전류가 흘러 전류계가 파손될 위험이 매우 큽니다.

    오답 노트
    분류기 연결: 전류계와 병렬로 연결하여 측정 범위를 넓히는 것이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
