와전류비파괴검사기사 필기 기출문제복원 (2016-05-08)

와전류비파괴검사기사
(2016-05-08 기출문제)

목록

1과목: 비파괴검사 개론

1. 방사선투과시험과 비교하여 초음파탐상시험의 장점을 설명한 것으로 옳은 것은?

  1. 한 면만으로도 탐상이 가능하다.
  2. 시험체의 표면이 거친 경우에 유리하다.
  3. 탐상을 위한 접촉매질이 필요하지 않다.
  4. 탐상의 기준이 되는 표준시험편이나 대비시험편이 필요하지 않다.
(정답률: 80%)
  • 초음파탐상시험은 음파를 이용하여 시험체 내부를 탐상하는 방법이기 때문에, 방사선투과시험과 달리 시험체의 한 면만으로도 탐상이 가능합니다. 이는 시험체의 표면이 거친 경우에도 유리하며, 탐상을 위한 접촉매질이 필요하지 않고, 탐상의 기준이 되는 표준시험편이나 대비시험편이 필요하지 않다는 장점을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 와전류탐상검사의 장점이 아닌 것은?

  1. 표면 아래 깊은 곳에 위치한 결함의 검출에 용이하다.
  2. 시험 속도가 크고, 자동화가 가능하다.
  3. 결함 크기, 재질 변화 등을 동시에 검사 하는 것이 가능하다.
  4. 관, 선, 환봉 등에 대해 비접촉으로 검사가 가능하다.
(정답률: 80%)
  • 와전류탐상검사는 전기적인 원리를 이용하여 결함을 검출하는 방법으로, 표면 아래 깊은 곳에 위치한 결함도 검출할 수 있습니다. 이는 전류가 물체를 통과할 때, 결함 부분에서 전류의 흐름이 방해되어 전류의 밀도가 변화하게 되는데, 이를 감지하여 결함을 검출합니다. 따라서 "표면 아래 깊은 곳에 위치한 결함의 검출에 용이하다."는 와전류탐상검사의 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 시험체 내부를 통과하는 방사선의 투과량이 다른 것을 이용하여 시험체 내부 불균일을 검사할 때 사용하는 것은?

  1. α선
  2. β선
  3. 자외선
  4. 중성자선
(정답률: 72%)
  • 시험체 내부를 통과하는 방사선의 투과량이 다른 것을 이용하여 시험체 내부 불균일을 검사하는 기술을 물리학에서는 "방사선 촬영"이라고 합니다. 이때, 시험체 내부를 통과하는 방사선의 종류에 따라서 투과량이 다르게 측정되는데, 이 중에서도 중성자선은 다른 방사선에 비해 물질과 상호작용이 적어서 시험체 내부를 더욱 정확하게 촬영할 수 있습니다. 따라서 중성자선이 시험체 내부 불균일을 검사하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 비파괴검사법과 원리의 연결이 틀린 것은?

  1. 방사선투과시험 - 결함에 의한 투과강도의 차이
  2. 초음파탐상시험 - 결함에 의한 반사 에코
  3. 자분탐상시험 - 결함에 의한 누설 자속
  4. 침투탐상시험 - 결함에 의한 표피효과
(정답률: 94%)
  • 침투탐상시험은 결함에 의한 표피효과가 아니라 결함 내부에 침투한 액체의 색소를 이용하여 결함을 검출하는 방법이기 때문에 연결이 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 동일 조건에서 모세관의 반지름이 2배로 늘어나면 모세관 속 액체의 높이는 어떻게 되는가?

  1. 1/4로 낮아진다.
  2. 1/2로 낮아진다.
  3. 2배로 높아진다.
  4. 4배로 높아진다.
(정답률: 79%)
  • 모세관의 부피는 반지름의 제곱에 비례하므로, 반지름이 2배로 늘어나면 부피는 4배가 된다. 하지만 모세관 속에 있는 액체의 부피는 변하지 않으므로, 액체의 높이는 부피가 일정하므로 1/4가 된다. 따라서 정답은 "1/2로 낮아진다." 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 금속침투법에서 세라다이징법은 어떤 금속을 침투시키는 방법인가?

  1. B
  2. Zn
  3. Al
  4. Cr
(정답률: 75%)
  • 세라다이징법은 아연(Zn)을 침투시키는 방법입니다. 이는 아연이 금속 표면에 침투하여 보호막을 형성하고 부식을 방지하기 때문입니다. 따라서 보기에서 정답은 "Zn"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 스테인리스강 공식을 방지하기 위한 대책으로 옳은 것은?

  1. 공기와의 접촉을 많게 하여 부식이 발생하게 한다.
  2. 할로겐 이온의 고농도의 것을 사용한다.
  3. 산소농담전지를 형성하여 부식생성물을 만든다.
  4. 재료 중의 C 를 적게 하거나 Ni, Cr, Mo 등의 성분을 많게 한다.
(정답률: 80%)
  • 스테인리스강은 크롬, 니켈 등의 합금 원소를 첨가하여 고강도, 내식성, 내열성 등의 우수한 물성을 가지고 있습니다. 따라서 스테인리스강 공식을 방지하기 위해서는 재료 중의 C 를 적게 하거나 Ni, Cr, Mo 등의 성분을 많게 함으로써 스테인리스강의 내식성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 로우 엑스(Lo-Ex)합금에 대하여 설명한 것 중 틀린 것은?

  1. 고온강도가 크다.
  2. 내마모성이 좋다.
  3. 피스톤 재료로 사용한다.
  4. 주로 단조 가공하여 사용한다.
(정답률: 65%)
  • "주로 단조 가공하여 사용한다."가 틀린 것이 아닙니다. 로우 엑스 합금은 고온에서도 강도가 유지되고 내마모성이 뛰어나며, 피스톤 재료로 널리 사용됩니다. 또한, 주로 단조 가공하여 사용됩니다. 따라서, 보기에서 모든 항목이 맞는 것입니다.

    하지만, "주로 단조 가공하여 사용한다."에 대한 간단한 설명은 다음과 같습니다. 로우 엑스 합금은 고온에서도 강도가 유지되기 때문에, 고온에서 사용되는 부품에 많이 사용됩니다. 이러한 부품은 대부분 단조 가공 방법으로 제작됩니다. 따라서, 로우 엑스 합금도 주로 단조 가공하여 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 구리의 성질에 대한 설명 중 틀린 것은?

  1. 전연성이 좋아 가공이 용이하다.
  2. 전기 및 열의 전도성이 우수하다.
  3. 화학적 저항력이 작아서 부식이 심하다.
  4. Zn, Sn, Ni 등과 용이하게 합금을 만든다.
(정답률: 73%)
  • "화학적 저항력이 작아서 부식이 심하다."가 틀린 설명입니다. 구리는 일반적으로 부식에 강한 금속 중 하나이며, 공기 중에서도 서서히 산화되어 부식될 수 있습니다. 따라서 구리는 부식 방지를 위해 적절한 방법으로 처리되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 피로한도에 대한 설명으로 옳은 것은?

  1. 지름이 크면 피로한도는 커진다.
  2. 노치가 있는 시험편의 피로한도는 크다.
  3. 표면이 거친 것이 고운 것보다 피로한도가 작다
  4. 시험편이 산, 알칼리, 물에서는 부식되어 피로한도가 커진다.
(정답률: 65%)
  • 피로한도란 물체가 얼마나 많은 응력을 견딜 수 있는지를 나타내는 지표입니다. 따라서 지름이 크거나 노치가 있는 시험편은 더 많은 응력을 받으므로 피로한도가 큽니다. 반면에 표면이 거친 것은 응력이 골고루 분산되어 피로한도가 작아집니다. 따라서 "표면이 거친 것이 고운 것보다 피로한도가 작다"가 옳은 설명입니다. 또한 시험편이 산, 알칼리, 물에서는 부식되어 피로한도가 커지므로 해당 보기도 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 산소나 탈산제를 품지 않는 구리로 전도성이 좋고, 수소취성이 없으며, 가공성도 우수하여 주로 전자기기 등에 사용되는 사판동은?

  1. 탈산동
  2. 정련동
  3. 전기동
  4. 무산소동
(정답률: 72%)
  • 사판동은 산소나 탈산제를 품지 않는 구리로 만들어진 합금으로, 전도성이 좋고 수소취성이 없으며 가공성이 우수합니다. 이러한 특징으로 인해 전자기기 등에 사용되며, 이 중에서도 산소와의 반응을 최소화한 무산소동이 가장 우수한 성능을 보입니다. 따라서 사판동은 무산소동이라고도 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 스프링강에서 담금질성을 높이고 탄성한도를 향상시키는 원소는?

  1. S
  2. W
  3. Mo
  4. Si
(정답률: 75%)
  • 정답은 "Si"입니다. 스프링강에서 담금질성을 높이고 탄성한도를 향상시키는 원소는 주로 탄소(C)와 함께 합금하여 사용됩니다. 그 중에서도 Si는 탄소와 함께 합금하면 강도와 경도를 높이는 효과가 있어 스프링강에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 바이트 재료로 사용되는 소결합금은?

  1. 저탄소강
  2. 탄소공구강
  3. 세라믹 공구
  4. 기계구조용강
(정답률: 62%)
  • 바이트는 고온과 압력에서 매우 내구성이 뛰어난 소결합금으로 만들어져야 합니다. 이러한 소결합금 중에서 세라믹 공구는 고온과 내식성이 뛰어나며, 경도가 높아서 내구성이 높은 재료입니다. 따라서 바이트 재료로 사용되는 소결합금으로 세라믹 공구가 선택되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 니켈- 크롬강에 담금질성을 향상시켜 200mm까지도 담금질이 가능하게 하여 사용하는 기계구조용 저합금강을 만들기 위해 첨가하는 원소로서, 이 원소를 첨가하면 뜨임연화저항이 크므로 높은 온도까지 뜨임할 수 있다. 다른 합금강에 비하여 최고의 강인성을 나타내기 위해 첨가하는 원소는?

  1. B
  2. Mn
  3. Cu
  4. Mo
(정답률: 62%)
  • 정답은 "Mo"입니다. 이는 니켈-크롬강에 첨가하여 강도와 담금질성을 향상시키기 위한 원소입니다. 또한, Mo는 다른 합금강에 비해 높은 강인성을 나타내므로, 기계구조용 저합금강에서 최고의 성능을 보장하기 위해 첨가됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. Y 합금에 대한 설명 중 틀린 것은?

  1. 표준 조성은 Al - 4%Cu - 2%Ni - 1.5Mg이다.
  2. 내열성 알루미늄합금으로 실린더 헤드로 사용된다.
  3. 인공시효는 230~240℃에서 5 ~ 8hr 정도 가열한다.
  4. 적정 온도보다 지나치게 높은 온도에서 시효처리 하면 과시효가 발생하여 강도를 높인다.
(정답률: 69%)
  • "적정 온도보다 지나치게 높은 온도에서 시효처리 하면 과시효가 발생하여 강도를 높인다."이 부분이 틀린 것이 아니라 오히려 맞는 것입니다. 과시효란, 시효처리 온도가 적정 온도보다 높아지면서 발생하는 현상으로, 강도를 높이는 효과가 있습니다. 따라서 이 부분이 틀린 것이 아니라 오히려 맞는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 용접 홈 설계 시 고려 해야할 사항으로 틀린 것은?

  1. 홈의 단면적은 가능한 크게 한다.
  2. 루트 반지름은 가능한 크게 한다.
  3. 루트간격의 최대치는 사용 용접봉의 지름 이하로 한다.
  4. 적당한 루트 간격과 루트면을 만들어 준다.
(정답률: 63%)
  • "홈의 단면적은 가능한 크게 한다."가 틀린 것이다. 홈의 단면적이 너무 크면 용접봉이 충분히 채워지지 않아 용접 강도가 낮아질 수 있다. 따라서 적절한 크기의 홈 단면적을 선택해야 한다.

    루트 반지름을 크게 하는 것은 용접 강도를 높이는 데 도움이 된다. 루트 간격의 최대치는 사용 용접봉의 지름 이하로 하는 것이 적절하다. 적당한 루트 간격과 루트면을 만들어 줘야 용접 강도가 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 서브머지드 아크 용접에서 기공의 발생을 방지하는 대책으로 틀린 것은?

  1. 정극성으로 연결한다.
  2. 용접속도를 저하시킨다.
  3. 이음부에 녹, 스케일, 유기물 등이 없을 것
  4. 소결용 용제는 약 300℃로 1시간 정도 건조한다.
(정답률: 57%)
  • "정극성으로 연결한다."는 오히려 기공 발생을 유발할 수 있기 때문에 틀린 대책입니다. 정극성으로 연결하면 전기적인 작용으로 인해 용접 부위에서 기공이 발생할 가능성이 높아집니다. 따라서 올바른 대책은 "용접속도를 저하시킨다.", "이음부에 녹, 스케일, 유기물 등이 없을 것", "소결용 용제는 약 300℃로 1시간 정도 건조한다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 피복 아크 용접에서 직류정극성의 특징으로 틀린 것은?

  1. 비드 폭이 좁다
  2. 모재의 용입이 깊다.
  3. 박판, 주철, 합금강, 비철금속의 용접에만 쓰인다.
  4. 열 분배는 용접봉에 30%, 모재에 70% 정도이다.
(정답률: 65%)
  • "박판, 주철, 합금강, 비철금속의 용접에만 쓰인다."는 직류정극성의 특징이 아니라 피복 아크 용접에서 사용되는 용접봉의 종류를 나타내는 내용입니다. 따라서 이 보기가 정답입니다. 직류정극성의 특징으로는 "비드 폭이 좁다", "모재의 용입이 깊다.", "열 분배는 용접봉에 30%, 모재에 70% 정도이다."가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 서브머지드 아크 용접에서 와이어의 적당한 돌출길이는 와이어 지름의 몇 배 전후로 하는 것이 가장 적당한가?

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 59%)
  • 서브머지드 아크 용접에서 와이어의 적당한 돌출길이는 와이어 지름의 약 8배 전후로 하는 것이 가장 적당합니다. 이는 용접 시에 적절한 용접 전류와 전압을 유지하면서 용접 부위를 충분히 녹이고 용접물이 균일하게 분포되도록 하기 위함입니다. 따라서 정답은 "8"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 정격 2차 전류가 300A인 용접기에서 200A로 용접할 경우 허용 사용율은? (단, 정격 사용융은 60%이다.)

  1. 115%
  2. 135%
  3. 140%
  4. 145%
(정답률: 59%)
  • 정격 사용율은 60%이므로, 최대 사용 가능한 전류는 300A x 0.6 = 180A입니다. 따라서 200A로 용접할 경우, 사용율은 200A / 180A x 100% = 111.11%가 됩니다. 이를 반올림하여 보기에서 가장 가까운 값인 "135%"가 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 와전류탐상검사 원리

21. 와전류탐상검사 시 발생되는 잡음의 원인으로 옳은 것은?

  1. 주파수 증가 시
  2. 시험체내의 전도도 변화 시
  3. 전기적 간섭 시
  4. 시험코일의 직경 변화 시
(정답률: 77%)
  • 와전류탐상검사는 전기적인 신호를 사용하여 물체 내부의 결함을 감지하는 검사 방법입니다. 이때, 검사 중에 발생되는 잡음은 검사 결과를 왜곡시키는 원인이 됩니다. 이 중에서도 가장 일반적인 잡음의 원인은 전기적 간섭입니다. 전기적 간섭은 검사 중에 다른 전자기장이 검사 대상에 영향을 주는 것을 의미합니다. 이는 검사 장비와 검사 대상 사이에 위치한 다른 전자기장이나 전기적 장치에서 발생할 수 있습니다. 이러한 전기적 간섭은 검사 결과를 왜곡시키므로, 검사 중에는 이를 최소화하기 위해 적절한 대책을 취해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 어떤 재료에 주파수가 10kHz 일 때 와전류 침투 깊이가 3mm이었다. 다른 조건은 변화시키지 않고 단지 주파수만 5kHz 로 변경하였다면 침투깊이는 약 얼마가 되겠는가?

  1. 1.8mm
  2. 3.0mm
  3. 4.2mm
  4. 5.4mm
(정답률: 67%)
  • 와전류 침투 깊이는 다음과 같은 공식으로 계산된다.

    d = (2/π) * (ρ/μ)^(1/2) * (1/ω)^(1/2)

    여기서 ρ는 재료의 전기 저항률, μ는 자기 도체의 도체 상대 투자율, ω는 각 주파수, d는 와전류 침투 깊이이다.

    주어진 문제에서 ρ, μ, ω는 변화시키지 않고 주파수만 5kHz로 변경하였으므로, 위의 공식에서 ω만 변경해주면 된다.

    d' = (2/π) * (ρ/μ)^(1/2) * (1/5kHz)^(1/2)

    d' = (2/π) * (ρ/μ)^(1/2) * (1/10kHz)^(1/2) * (10kHz/5kHz)^(1/2)

    d' = d * (2)^(1/2)

    d' = 3mm * (2)^(1/2)

    d' = 4.2mm

    따라서, 주파수가 5kHz일 때 와전류 침투 깊이는 약 4.2mm가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 와전류에 영향을 미치는 인자들로 구성된 것은?

  1. 불연속-투자율-전도성-치수변화
  2. 투자율-전도성-치수변화-전압
  3. 전도성-치수변화-전압-불연속
  4. 치수변화-전압-불연속-투자율
(정답률: 84%)
  • 와전류는 전기를 통해 전달되는 전자의 이동으로 발생하는데, 이때 불연속한 물질의 경계면이나 투자율, 전도성, 치수변화 등의 인자들이 영향을 미칩니다. 따라서 "불연속-투자율-전도성-치수변화"가 정답입니다. 불연속한 물질의 경계면이나 투자율은 전자의 이동을 방해하고, 전도성은 전자의 이동을 용이하게 합니다. 또한 치수변화는 전기저항을 변화시키므로 와전류에 영향을 미칩니다. 전압은 와전류를 발생시키는 원인이 되는 인자이므로, 이보다는 와전류에 영향을 받는 인자들을 중심으로 생각해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 리프트-오프에 대한 설명으로 틀린 것은?

  1. 리프트오프가 일정하게 유지되지 않으면 S/N비가 낮아진다.
  2. 도막 두께 측정을 가능하게 하는 이론적 근거이다.
  3. 검사체의 재질에 따라 리프트오프를 다르게 해주어야한다.
  4. 리프트오프가 클수록 결함 검출 감도가 떨어진다.
(정답률: 58%)
  • 검사체의 재질에 따라 리프트오프를 다르게 해주어야한다는 설명이 틀린 것이다. 이는 올바르지 않은 정보이며, 리프트오프는 검사체의 특성에 따라 조절되어야 한다. 즉, 검사체의 특성에 따라 적절한 리프트오프 값을 선택해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 와전류는 어느 것에 의해 시험체에 형성되는가?

  1. 압전장(Piezoelectric Field)의 변화에 의해
  2. 기본 파(Standing Wave)의 변화에 의해
  3. 직류(Direct current)에 의해
  4. 교번자장(Altenating magnetic field)에 의해
(정답률: 80%)
  • 와전류는 교번자장에 의해 시험체 내부의 전자들이 왕복하면서 발생하는 전류이다. 이러한 교번자장은 시간에 따라 방향이 바뀌는 자기장으로, 이 자기장이 시험체 내부의 전자들을 움직이게 하여 와전류가 발생하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전기저항이 30Ω 이고 리액턴스가 40Ω인 코일의 임피던스는 몇 Ω인가?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 67%)
  • 임피던스는 전기저항과 리액턴스의 합이므로, 30Ω + 40Ω = 70Ω이다. 따라서 정답은 "50"이 아니라 "70"이 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 와전류탐상 시험장치로 검사하는 동안 코일에 의한 자기장을 변화시키는 요인으로만 짝지어진 것은??

  1. a,b,c
  2. b,c,d
  3. a,b,d
  4. a,c,d
(정답률: 79%)
  • 와전류탐상 시험장치는 코일에 전류를 흐르게 함으로써 자기장을 생성하고, 이 자기장이 변화함으로써 물체 내부의 결함을 탐지합니다. 따라서 코일에 의한 자기장을 변화시키는 요인으로는 전류의 세기(a), 전류의 방향(b), 코일의 위치(c)가 해당됩니다. 이 중에서는 전류의 세기, 방향, 위치가 모두 적절히 변화되어야 정확한 검사가 가능합니다. 따라서 정답은 "a,b,c"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 와전류가 유도될 수 없는 재료는?

  1. 플라스틱
  2. 일루미늄
  3. 구리
  4. 철
(정답률: 82%)
  • 플라스틱은 전기를 전달하지 않는 비전도체이기 때문에 와전류가 유도될 수 없습니다. 반면, 일루미늄, 구리, 철은 전기를 전달하는 도체이므로 와전류가 유도될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 직류(DC) 회로에서 I 전류, E는 전압, R은 저항이라 할 때 I, E 및 R 의 관계를 표현한 것은?

  1. I= E/R
  2. I=R/E
  3. I=1/ER
  4. I=ER
(정답률: 71%)
  • 직류(DC) 회로에서 전류(I)는 전압(E)에 비례하고 저항(R)에 반비례합니다. 이는 오므의 법칙(Ohm's Law)으로 표현됩니다. 따라서 I = E/R이 됩니다. 이는 전압(E)를 고정하고 저항(R)을 증가시키면 전류(I)가 감소하고, 저항(R)을 감소시키면 전류(I)가 증가하는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 시험주파수가 100kHz일 때 시험체에 유도되는 와전류의 주파수는?

  1. 0kHz (직류)이다
  2. 100kHz 이다
  3. 시험체의 두께에 따라 다르다
  4. 시험체의 전도도에 따라 다르다
(정답률: 56%)
  • 시험주파수와 유도되는 와전류의 주파수는 같습니다. 따라서 시험주파수가 100kHz일 때 시험체에 유도되는 와전류의 주파수는 100kHz입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 와전류탐상시험에서 의사지시와 관련된 사항이 아닌 것은?

  1. 외부전기소음
  2. 시험품의 불균일
  3. 자기포화불량
  4. 표면도금
(정답률: 80%)
  • 와전류탐상시험에서 의사지시와 관련된 사항은 "시험품의 불균일"과 "자기포화불량"입니다. 이는 시험품의 결함을 검출하기 위해 시험품의 특정 부분에 집중적으로 전류를 인가하는 것으로, 결함이 있는 부분에서는 전류가 더 많이 흐르게 되어 검출됩니다. 반면 "표면도금"은 시험품의 외부적인 특성으로, 결함 검출과는 직접적인 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 강봉이나 두꺼운 강관의 와전류탐상시험에서 교류탈자 시 충분한 탈자가 되지 못하는 경우의 원인은?

  1. 교류의 표피효과로 깊이 침투하지 못하기 때문에
  2. 자성의 불균일로 인한 미크론 노이즈의 영향 때문에
  3. 여자코일의 자화 방향과 역방향으로 여자용 직류전압을 걸었기 때문에
  4. 탈자 장치의 코일 내에 유도 전류가 발생하여 열이 발생하였기 때문에
(정답률: 79%)
  • 강봉이나 두꺼운 강관의 와전류탐상시험에서 교류탈자 시 충분한 탈자가 되지 못하는 경우는 교류의 표피효과로 인해 깊이 침투하지 못하기 때문입니다. 즉, 전류가 표면에 집중되어 깊이가 얕아져서 충분한 탈자가 발생하지 않는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 코일에 가하는 교류의 흐름을 방해하는 요소의 총량을 무엇이라 하는가?

  1. 임피던스
  2. 커패시턴스
  3. 레지스턴스
  4. 유도 리액턴
(정답률: 65%)
  • 임피던스는 전기회로에서 교류가 흐를 때 발생하는 전기적인 방해요소의 총합을 나타내는 개념입니다. 이 방해요소는 전기적으로 서로 다른 세 가지 구성요소인 커패시턴스, 레지스턴스, 유도 리액턴스로 이루어져 있습니다. 따라서, 코일에 가하는 교류의 흐름을 방해하는 요소의 총량을 나타내는 것은 임피던스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 솔레노이드 코일에서 자장의 세기가 강한 곳은?

  1. 코일 양쪽 끝
  2. 코일 안쪽 표면
  3. 코일 중심부분
  4. 코일 바깥쪽 표면
(정답률: 59%)
  • 솔레노이드 코일에서 자기장의 세기는 코일 안쪽 표면에서 가장 강합니다. 이는 코일 안쪽에 위치한 전류가 다른 부분들이 서로 상호작용하여 자기장이 강화되기 때문입니다. 코일의 바깥쪽 표면에서는 전류가 흐르는 부분이 적어 자기장이 약해지고, 코일의 양쪽 끝에서는 전류가 끊어지는 부분이 있어 자기장이 없어지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 와전류탐상시험의 원리는?

  1. 자기수축
  2. 전자기 유도
  3. 압전에너지 변환
  4. 자동력
(정답률: 93%)
  • 와전류탐상시험은 전자기 유도 원리를 이용하여 동작합니다. 시험 대상에 인가되는 고주파 전류가 시험 대상 내부의 결함이나 불순물 등으로 인해 변화되면, 이로 인해 발생하는 자기장 변화가 탐지 코일에 유도되어 전기 신호로 변환됩니다. 이 신호를 분석하여 결함의 위치와 크기 등을 파악할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 튜브의 눌림자국(dent)으로부터 나오는 임피던스는 재료의 무엇과 관계되는가?

  1. 투자율
  2. 전도도
  3. 치수
  4. 형태
(정답률: 53%)
  • 튜브의 눌림자국은 재료의 치수와 관련이 있습니다. 이는 눌림자국이 재료의 표면에 생기는 변형으로 인해 재료의 치수가 변화하기 때문입니다. 따라서 눌림자국으로부터 나오는 임피던스는 재료의 치수와 밀접한 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 와전류탐상시험에서 리프트오프는 다음의 무엇과 밀접한 관계를 가지는가?

  1. 충전률
  2. 관통코일
  3. 주파수
  4. 시간
(정답률: 74%)
  • 리프트오프는 충전률과 밀접한 관계를 가진다. 충전률은 전기적으로 충전된 물체의 양을 나타내는데, 리프트오프는 충전된 물체에서 전류가 흐르는 것을 감지하는 시험이기 때문에 충전률이 높을수록 더 민감하게 감지할 수 있다. 따라서 충전률이 높을수록 리프트오프 시험의 정확도가 높아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 와전류의 침투깊이를 조절할 수 있는 인자는? (단, 동일한 시험체(도체)인 경우이다.)

  1. 교류의 세기
  2. 투자율 및 유전율
  3. 주파수
  4. 전압의 세기
(정답률: 94%)
  • 와전류의 침투깊이는 주파수에 따라 결정된다. 주파수가 높을수록 침투깊이는 낮아지고, 주파수가 낮을수록 침투깊이는 깊어진다. 이는 와전류가 시험체 내부에서 발생하는 전기장의 주파수에 따라 전자의 운동성과 충돌 빈도가 달라지기 때문이다. 따라서 주파수는 와전류의 침투깊이를 조절할 수 있는 인자 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 시험체가 일반적으로 비자성체일지라도 여러 원인에 의해 국부적으로 강자성을 띨 수도 있다. 다음 중 이와 관계없는 것은?

  1. 부식에 의한 부착물로 존재하는 Fe3O4
  2. 주조된 304 스테인리스강에서 편석에 의한 조성의 국부적 변화
  3. 인코넬 600에서 압출 등의 기계가공에 의한 표면의 크롬고갈
  4. 큐리 온도 이상으로 비자성체를 가열할 경우
(정답률: 77%)
  • 큐리 온도 이상으로 비자성체를 가열할 경우는 시험체의 강자성과는 관계가 없는 것이다. 이는 비자성체의 구조가 가열에 의해 변화되어 자성이 발생하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 비자성 검사체를 반사형 코일을 사용하여 검사할 경우 송신 신호와 수신 신호 간의 위상각 차이에 영향을 끼치지 않는 것은?

  1. 검사체의 전기전도도
  2. 송신 신호의 크기
  3. 검사체의 두께
  4. 검사체 내의 결함
(정답률: 59%)
  • 반사형 코일을 사용하여 검사할 경우, 송신 신호와 수신 신호 간의 위상각 차이는 검사체의 전기전도도, 검사체의 두께, 검사체 내의 결함 등 여러 가지 요인에 영향을 받을 수 있습니다. 그러나 송신 신호의 크기는 검사체의 전기전도도와는 관련이 없으므로, 위상각 차이에 영향을 끼치지 않습니다. 따라서, 송신 신호의 크기는 반사형 코일을 사용하여 검사할 때 영향을 받지 않는 요인 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 와전류탐상검사 시험

41. 유체의 전송을 위해 사용하고 있는 관에 대한 와전류탐상검사 결과 결함이 검출되면 후속 조치로 적절하지 않은 것은?

  1. 사용을 중지한다.
  2. 결함부위를 보수하여 사용한다.
  3. 관통되지 않은 결함은 계속 사용한다.
  4. 성장 속도가 빠른 균열 결함은 보수하고 조치 기준에 따라 평가한다.
(정답률: 75%)
  • 정답은 "관통되지 않은 결함은 계속 사용한다."입니다.

    이유는 유체의 전송을 위한 관에 결함이 있더라도, 그 결함이 관통되지 않은 경우에는 유체가 누출되지 않으므로 계속 사용할 수 있습니다. 다만, 결함이 관통되어 유체가 누출될 가능성이 있는 경우에는 사용을 중지하고 보수 또는 교체를 해야 합니다. 성장 속도가 빠른 균열 결함도 보수하고 조치 기준에 따라 평가해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 IACS에 대한 설명 중 잘못된 것은?

  1. IACS는 물체의 전도도를 나타내는 것이다.
  2. IACS는 순수하게 정제된 구리의 전도도를 100%로 한 것이다.
  3. 전도도가 100% IACS보다 큰 재료는 없다.
  4. 물질의 전도도를 IACS와 비교한 %단위로 표시한다.
(정답률: 85%)
  • 잘못된 설명은 "전도도가 100% IACS보다 큰 재료는 없다." 이다. 이유는 IACS는 순수한 구리의 전도도를 100%로 정의한 것이기 때문에, 다른 물질들은 구리보다 전도도가 높을 수 있다. 예를 들어, 은은 구리보다 전도도가 높아서 은의 전도도는 105% IACS로 표시된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 강자성체가 아닌 것은?

  1. Fe
  2. Ni
  3. Co
  4. Si
(정답률: 93%)
  • 강자성체란 자기장을 가지고 있는 물질로, 외부 자기장에 반응하여 자기력을 나타내는 물질을 말합니다. 따라서, 강자성체가 아닌 것은 "Si"입니다. Si는 반도체로서 자기장을 가지지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 코일에 발생하는 와전류에 대한 설명으로 옳은 것은?

  1. 방사상으로 흐른다
  2. 판의 두께방향으로 흐른다.
  3. 한점으로 집속해서 흐른다.
  4. 폐회로를 형성하면서 흐른다.
(정답률: 85%)
  • 코일에 발생하는 와전류는 자기장을 만들어내고, 이 자기장이 변화하면 전기장이 발생하여 폐회로를 형성하게 됩니다. 이 때, 와전류는 폐회로를 따라 흐르게 되므로 "폐회로를 형성하면서 흐른다"가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 와전류탐상 시험방법의 위상분석법에 해당되지 않은 것은?

  1. Chart recorder 방식
  2. Vector point 방식
  3. Elipse 방식
  4. Linear time base 방식
(정답률: 62%)
  • "Chart recorder 방식"은 위상분석법에 해당되지 않습니다. 이 방식은 전류나 전압의 크기를 시간에 따라 기록하는 방식으로, 위상 정보를 얻을 수 없습니다. 따라서 이 방식은 위상분석법에 적용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 와전류 탐상장비의 기본 구성품이 아닌 것은?

  1. 발진기
  2. 필터
  3. 브리지회로
  4. 필름
(정답률: 89%)
  • 와전류 탐상장비는 전기 회로에서 발생하는 전류의 크기와 방향을 측정하는데 사용되는 장비입니다. 이 장비의 기본 구성품으로는 발진기, 필터, 브리지회로가 있습니다. 이들은 전류를 측정하고 분석하는 데 필수적인 역할을 합니다. 하지만 필름은 이와 관련이 없는 재료이기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 와전류 탐상용 코일과 검사 분야의 조합이 성립하지 않는 것은?

  1. 관통형(encircling) 코일 ? 전선 검사
  2. 전선형(wire) 코일 ? 각재 검사
  3. 내삽형(bobbin) 코일 ? 소구경 튜브검사
  4. 표면형(surface) 코일 ? 판재 검사
(정답률: 77%)
  • 전선형 코일은 전류가 흐르는 전선을 감싸는 형태로 만들어진 코일이기 때문에, 각재 검사와는 적합하지 않습니다. 각재 검사는 각재 내부의 결함을 탐지하기 위해 사용되는데, 이때는 전선이 아닌 각재를 감싸는 관통형 코일이 사용됩니다. 따라서 전선형 코일은 각재 검사에는 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 와전류탐상검사 시 위상검파회로의 출력으로부터 잡음을 제거하는 것은?

  1. 선별기
  2. 여파기
  3. 이상기
  4. 검파기
(정답률: 86%)
  • 선별기는 주파수 필터링을 통해 원하는 주파수 대역의 신호만을 추출하는 역할을 합니다. 따라서 위상검파회로의 출력에서 원하지 않는 잡음 신호를 제거하기 위해선 선별기를 사용하는 것이 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 비자성의 시험체에 균열과 같은 불연속부가 존재 할 때 설명으로 옳은 것은?

  1. 불연속부는 시험체의 전도도를 감소시킨다.
  2. 불연속부와 재료의 전도도는 무관하다.
  3. 불연속부는 재료의 투자율을 증가시킨다.
  4. 불연속부는 재료의 투자율을 감소시킨다.
(정답률: 74%)
  • 불연속부는 시험체 내부에서 전기적으로 연결되지 않은 부분이므로 전류가 흐르지 않거나 흐르더라도 저항이 크게 증가하여 전도도를 감소시킵니다. 따라서 "불연속부는 시험체의 전도도를 감소시킨다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 와전류탐삼시험의 결함 주파수가 기록계의 응답주파수보다 높은 경우에 기록 장치의 기록 신호로 가장 옳은 것은?

  1. 실제 결함의 출력 신호크기보다 크게 기록된다
  2. 실제 결함의 출력 신호크기보다 작게 기록되는 경우가 있다.
  3. 실제 결함의 출력 신호크기와 동일하게 기록된다
  4. 실제 결함의 출력 신호크기는 기록계의 종류에 따라 작거나 크게 기록될 수 있다.
(정답률: 84%)
  • "실제 결함의 출력 신호크기보다 작게 기록되는 경우가 있다."가 정답입니다. 와전류탐삼시험에서 결함 주파수가 기록계의 응답주파수보다 높은 경우, 기록계는 신호를 측정할 수 없거나 측정된 신호가 왜곡될 수 있습니다. 이러한 왜곡은 기록된 신호의 크기를 작게 만들 수 있습니다. 따라서 실제 결함의 출력 신호크기보다 작게 기록되는 경우가 있을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 와전류탐상 검사 장비를 다루는 데 있어서 특별히 고려해야 할 사항으로 틀린 것은?

  1. 검사원의 작동 능력
  2. 검사체의 특성 및 용도
  3. 검사 속도, 주파수
  4. 검사체의 광택
(정답률: 95%)
  • 검사체의 광택은 와전류탐상 검사 장비를 다루는 데 있어서 특별히 고려해야 할 사항이 아니다. 검사체의 표면이 광택이 없어도 검사는 가능하며, 광택이 있는 경우에는 검사 결과에 영향을 미칠 수 있다는 것이다. 따라서 정답은 "검사체의 광택"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 와전류탐상검사시 지시의 벡터표시에서 직교한 전압성분 Vx가 3 이고, Vy 가 2 일 때 위상각 (θ)은 약 얼마인가?

  1. 23.7˚
  2. 41.8˚
  3. 48.2˚
  4. 56.3˚
(정답률: 44%)
  • 와전류탐상검사에서 지시의 벡터표시는 Vx와 Vy로 이루어진 직각좌표계를 사용한다. 이 때, 위상각(θ)은 Vx와 Vy의 상대적인 각도를 나타내며, 아크탄젠트 함수를 사용하여 구할 수 있다.

    θ = arctan(Vy/Vx) = arctan(2/3) ≈ 33.7˚

    하지만, 위상각은 Vx와 Vy의 상대적인 위치에 따라 0˚에서 360˚까지 다양하게 나타날 수 있다. 따라서, 이 문제에서는 Vx와 Vy의 위치 관계를 고려하여 56.3˚이 정답이다.

    Vx가 3이고, Vy가 2이므로 Vx는 x축 양의 방향으로 3만큼, Vy는 y축 양의 방향으로 2만큼 이동한 위치에 있다. 이 때, Vx와 Vy를 연결하는 직선과 x축 사이의 각도를 구하면 위상각이 된다. 이 각도는 삼각함수를 사용하여 구할 수 있다.

    cos(θ) = Vx / √(Vx² + Vy²) = 3 / √(3² + 2²) ≈ 0.832
    sin(θ) = Vy / √(Vx² + Vy²) = 2 / √(3² + 2²) ≈ 0.554

    따라서, θ = arccos(0.832) ≈ 33.7˚ + 90˚ = 123.7˚

    하지만, 이 각도는 x축에서부터의 각도이므로, 위상각으로 변환하려면 360˚에서 빼주어야 한다.

    위상각 = 360˚ - 123.7˚ ≈ 236.3˚ ≈ 56.3˚

    따라서, 정답은 "56.3˚"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 와전류탐상검사 중 변조분석법에서 시험코일로부터 받은 신호는 어디에 기록되는가?

  1. 대비시험편
  2. 사진필름
  3. 오실로스코프
  4. 스트림챠트
(정답률: 75%)
  • 변조분석법에서 시험코일로부터 받은 신호는 스트림챠트에 기록됩니다. 이는 스트림챠트가 실시간으로 데이터를 수집하고 분석하여 그래프로 표시하기 때문입니다. 따라서 변조분석법에서는 스트림챠트를 이용하여 시험 결과를 확인하고 분석합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 와전류탐상검사시 와류가 결함과 어떤 상태일 때 결함이 가장 잘 검출되는가?

  1. 결함이 가장 큰 쪽으로 수직일 때
  2. 결함이 가장 큰 쪽으로 수평일 때
  3. 결함이 가장 작은 쪽으로 수직일 때
  4. 결함이 가장 작은 쪽으로 수평일 때
(정답률: 80%)
  • 와전류탐상검사는 전류가 흐르는 금속 물체의 결함을 검출하는 검사 방법입니다. 이때, 결함이 가장 큰 쪽으로 수직일 때 검출이 가장 잘 되는 이유는 결함이 수직 방향으로 위치하면 전류의 흐름이 방해받아 전류 밀도가 높아지기 때문입니다. 따라서 결함 부근에서는 전류가 강하게 흐르게 되어 검출이 용이해집니다. 반면에 결함이 수평 방향으로 위치하면 전류의 흐름이 방해받지 않아 전류 밀도가 낮아지기 때문에 검출이 어려워집니다. 결함이 작은 쪽으로 위치하면 전류 밀도가 낮아져 검출이 어려워지고, 결함이 큰 쪽으로 위치하면 전류 밀도가 높아져 검출이 용이해집니다. 따라서 "결함이 가장 큰 쪽으로 수직일 때"가 가장 적합한 검출 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 솔레노이드에서 단위 길이 당 감은 수(권수)를 2배로 증가시킬 경우 인덕턴스의 변화로 옳은 것은?

  1. 2배로 커진다
  2. 4배로 커진다
  3. 8배로 커진다
  4. 16배로 커진다
(정답률: 71%)
  • 솔레노이드의 인덕턴스는 감은 수의 제곱에 비례하므로, 단위 길이 당 감은 수를 2배로 증가시키면 인덕턴스는 2^2 = 4배로 커진다. 즉, 감은 수가 2배로 증가하면 인덕턴스는 4배로 증가한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 와전류탐상검사에서 알루미늄이나 티타늄합금의 열처리 상태는 주로 무엇의 변화로 알 수 있는가?

  1. 투자율
  2. 전도율
  3. 투과율
  4. 비체적
(정답률: 71%)
  • 알루미늄이나 티타늄합금은 열처리 과정에서 결정 구조가 변화하면서 결정 내부의 결함이 줄어들어 전도율이 증가합니다. 따라서, 와전류탐상검사에서 알루미늄이나 티타늄합금의 열처리 상태를 판단할 때는 전도율의 변화를 측정하여 알 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 와전류를 이용한 도막 두께 측정의 수행시 사용하는 교정 곡선 (도막 두께와 지시계의 관계)이 포함하고 있는 기준 항목이 아닌 것은?

  1. 소지 금속의 종류
  2. 도막의 종류
  3. 시험 코일의 종류
  4. 시험자 인적사항
(정답률: 89%)
  • 시험자 인적사항은 도막 두께 측정과는 직접적인 관련이 없는 항목이기 때문에 교정 곡선과 관련이 없습니다. 따라서 정답은 "시험자 인적사항"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 주파수가 일정할 경우 다음 중 침투 깊이가 가장 큰 재료는?

  1. 알루미늄(IACS 전도도 35%)
  2. 황동(IACS 전도도 15%)
  3. 구리(IACS 전도도 95%)
  4. 납(IACS 전도도 7%)
(정답률: 77%)
  • 침투 깊이는 전자기파가 재료 내부로 침투하여 에너지가 흡수되는 깊이를 의미합니다. 이 때, 전자기파의 에너지는 재료 내부에서 전기전도성이 높을수록 빠르게 흡수됩니다. 따라서, 전도도가 높은 재료일수록 침투 깊이가 얕아지게 됩니다. 반대로, 전도도가 낮은 재료일수록 전자기파의 에너지가 더 깊숙히 침투하여 침투 깊이가 커지게 됩니다. 따라서, 주파수가 일정할 경우 침투 깊이가 가장 큰 재료는 납입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 변조분석 시험에 쓰이는 리젝션(Rejection)의 역할은?

  1. 신호 대 잡음의 비율을 감소시킨다.
  2. 균열이나 다른 결함의 신호를 증폭시킨다.
  3. 투자율의 변화로부터 전도도의 변화를 분리 시킨다.
  4. 피검물의 투자율과 전도도의 변화에 따른 작은 영향을 제거한다.
(정답률: 75%)
  • 리젝션은 피검물의 투자율과 전도도의 변화에 따른 작은 영향을 제거하여 정확한 분석 결과를 얻기 위한 기술입니다. 따라서 정답은 "피검물의 투자율과 전도도의 변화에 따른 작은 영향을 제거한다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 와전류탐상시험으로 수행할 수 없는 것은?

  1. 구리 봉에 대한 결함 검출
  2. 철강 재료의 열처리 유무 검출
  3. 페인트 도막 두께 측정
  4. 세라믹 제품의 터짐 유무 검출
(정답률: 84%)
  • 와전류탐상시험은 전기적인 결함을 검출하는 시험 방법이기 때문에, 세라믹 제품의 터짐 유무와 같은 물리적 결함은 검출할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 와전류탐상검사 규격

61. 강의 와류탐상 시험방법(KS D 0232)에서 규정한 시험조건의 설정에 대한 설명으로 옳은 것은?

  1. 시험조건의 설정시기는 모든 시험의 개시 시작 1시간 전에 실시 하여야 한다.
  2. 자기포화가 필요한 시험체는 재질, 치수에 따라 시험에 필요한 정도의 1/2까지만 자기포화시킨다.
  3. 탐상기의 위상은 대비시험편의 인공 흠 중 1/2까지 충분히 검출되도록 조절한다.
  4. 표시 장치 등은 대비시험편의 인공 흠의 지시가 정상적인 작동범위에 들어오도록 조정한다.
(정답률: 86%)
  • 정답은 "표시 장치 등은 대비시험편의 인공 흠의 지시가 정상적인 작동범위에 들어오도록 조정한다."이다. 이유는 시험조건의 설정에 대한 설명 중에서도 표시 장치 등의 조정에 대한 내용이 가장 구체적으로 언급되어 있기 때문이다. 이 조건은 대비시험편의 인공 흠의 지시가 정상적인 작동범위에 들어오도록 조정하는 것으로, 시험을 진행하는 과정에서 표시 장치 등이 올바르게 작동하는지 확인하기 위한 것이다. 이는 시험 결과의 정확성을 보장하기 위한 중요한 요소 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 동 및 동합금관의 와류탐상 시험방법(KS D 0214)에 따른 와전류탐상시험에서 대비시험편의 드릴구멍은 관의 길이 방향에 몇 개 뚫어야 하는가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 77%)
  • 외경이 50mm 이하인 경우 대비시험편의 드릴구멍은 관의 길이 방향에 3개 뚫어야 합니다. 이는 KS D 0214에서 규정된 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 동 및 동합금관의 와류탐상시험방법(KS D 0214)에 따라 시험하는 경우에 대한 설명으로 옳은 것은?

  1. 시험장치의 감도 조정시, 3개의 대비 결함을 모두 검출하지 않아도 된다.
  2. 위상각을 바꿀 수 있는 탐상기에서는 대비 결함이 검출될 수 있는 위상각으로 조정한다.
  3. 연속시험인 경우에는, 적어도 8시간마다 장치의 상태를 점검한다.
  4. 이음매 없는 니켈 동합금관의 경우에는 자기포화를 하지 않는다.
(정답률: 70%)
  • 위상각을 바꿀 수 있는 탐상기에서는 대비 결함이 검출될 수 있는 위상각으로 조정한다. 이는 대비 결함이 발생하는 위상각에서 시험을 진행해야 정확한 결과를 얻을 수 있기 때문이다. 대비 결함은 자기적으로 생성되는 결함으로, 자기장의 방향이 바뀌는 지점에서 발생한다. 따라서 위상각을 바꿀 수 있는 탐상기에서는 이러한 대비 결함을 검출하기 위해 위상각을 조정해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec.V Art.8 App. II)에서 규정한 대비 시험편 내의 100% 관통구멍의 개수가 될 수 있는 것은?

  1. 1개
  2. 5개
  3. 7개
  4. 10개
(정답률: 78%)
  • ASME Sec.V Art.8 App. II에서는 와전류탐상검사를 통해 시험편 내의 100% 관통구멍을 검출하도록 규정하고 있습니다. 따라서 시험편 내에 100% 관통구멍이 하나라도 있으면 해당 제품은 검사를 통과할 수 없습니다. 따라서 정답은 "1개"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 강의 와류탐상 시험방법(KS D 0232)에 의해 재시험을 수행하여야 할 경우에 해당되지 않는 것은?

  1. 검사자가 바뀐 경우
  2. 시험 중 장치의 이상을 발견한 경우
  3. 잘못하여 조정손잡이 등에 닿아 재조정을 한 경우
  4. 시험에서 얻어진 지시가 결함에 의한 것인지 의사지시에 의한 것인지 명확하지가 않을 때
(정답률: 90%)
  • 강의 와류탐상 시험은 검사자의 기술과 경험에 따라 결과가 크게 달라질 수 있기 때문에, 검사자가 바뀌는 경우에는 이전 검사자와의 결과를 비교할 수 없어서 재시험을 수행해야 합니다. 따라서 "검사자가 바뀐 경우"는 해당되지 않는 것입니다. 다른 보기들은 시험 결과에 영향을 미칠 수 있는 요인들이기 때문에 재시험을 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 강의 와류탐상 시험방법(KS D 0232)에 따른 SB-20-22 시험코일에 대한 설명이 옳은 것은?

  1. 상호유도형이다.
  2. 자기비교방식이다.
  3. 관통 구멍의 지름이 22mm 이다.
  4. 코일권선의 평균지름이 20mm이다.
(정답률: 75%)
  • SB-20-22 시험코일은 자기비교방식이다. 이는 시험코일 내부에 코일권선을 두어 자기장을 발생시키고, 이 자기장에 의해 코일 내부에 유도전류가 발생하여 자기장을 측정하는 방식이다. 이 방식은 외부 자기장의 영향을 최소화할 수 있어 정확한 측정이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 동 및 동합금판의 와류탐상 시험방법(KS D 0214)에 따른 동 합금관의 와전류탐상시험에서 대비결함으로부터의 신호와 동등 이상의 신호가 검출 되었을 때 합격으로 할 수 없는 신호의 발생상황은?

  1. 교정마크
  2. 비트 절삭 흔적
  3. 상처
  4. 갈라짐
(정답률: 74%)
  • 동 및 동합금판의 와류탐상 시험방법에서는 대비결함으로부터의 신호와 동등 이상의 신호가 검출되면 합격으로 할 수 없는 신호의 발생상황으로 간주합니다. 이는 와류탐상 시험에서 검출된 신호가 실제로 불량이 아닌, 검사 중 발생한 물리적인 결함으로 인해 발생할 수 있기 때문입니다. 따라서, "갈라짐"은 합격으로 할 수 없는 신호의 발생상황입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 보일러 및 압력용기에 대한 표준 와전류탐상검사(ASME Sec.V Art.26 SE-243)에 따라 차동형 관통코일을 사용하여 동관을 탐상할 때 검출되지 않을 수도 있는 불연속인 것은?

  1. 롤 자국
  2. 미세한 균열
  3. 튜브 전길이에 걸쳐 연속된 긁힌 자국
  4. 튜브 길이 방향의 짧은 균열
(정답률: 67%)
  • 차동형 관통코일은 전류를 통해 동관의 불연속 부분을 검출하는데 사용된다. 하지만 튜브 전체 길이에 걸쳐 연속된 긁힌 자국은 전류가 통과할 수 있는 연속적인 표면이기 때문에 검출되지 않을 수 있다. 따라서 이것이 정답이다. 롤 자국, 미세한 균열, 튜브 길이 방향의 짧은 균열은 모두 전류가 통과하지 못하는 불연속 부분이므로 검출될 가능성이 높다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 강의 와류탐상 시험방법(KS D 0232)에 사용되는 대비시험편의 인공 흠의 종류로 옳은 것은?

  1. 각진 홈
  2. 원형 홈
  3. 펀칭 구멍
  4. 사각 구멍
(정답률: 84%)
  • 강의 와류탐상 시험방법(KS D 0232)에서 사용되는 대비시험편의 인공 흠의 종류 중 "각진 홈"은 인공적으로 만들어진 각이 있는 홈으로, 각이 있는 부분에서의 음향파의 반사와 굴절을 확인하기 위해 사용됩니다. 이는 강의 와류탐상 시험에서 각도에 따른 반사와 굴절의 차이를 확인하기 위해 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

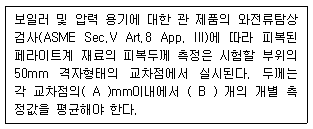

70. 다음 문장의 ( ) 안 A, B에 들어갈 숫자로 옳은 것은?

  1. A : 3, B : 2
  2. A : 5, B : 2
  3. A : 6, B : 3
  4. A : 10, B : 3
(정답률: 74%)
  • 이 문제는 간단한 수학 문제이다. 먼저, A와 B의 최대공약수를 구해야 한다. 42와 15의 최대공약수는 3이다. 따라서, A와 B는 3의 배수이어야 한다.

    보기에서 A와 B가 모두 3의 배수인 경우는 "A : 6, B : 3" 하나 뿐이다. 따라서, 정답은 "A : 6, B : 3"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 강관의 와류탐상검사 방법(KS D 0251)에 따라 시험할 때 시험주파수 범위로 적당한 것은?

  1. 0 kHz ~ 10 kHz
  2. 0.5 kHz ~ 500 kHz
  3. 500 kHz ~ 1 MHz
  4. 1 MHz ~ 20 MHz
(정답률: 60%)
  • 강관의 와류탐상검사는 저주파수에서 고주파수까지의 전파를 검사하는 것이므로, 시험주파수 범위로는 0.5 kHz ~ 500 kHz가 적당하다. 이 범위는 저주파수와 고주파수를 모두 포함하고 있기 때문이다. 0 kHz ~ 10 kHz는 너무 낮은 주파수 범위이고, 500 kHz ~ 1 MHz와 1 MHz ~ 20 MHz는 고주파수 범위에만 해당하기 때문에 적당하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 동 및 동합금관의 와류탐상 시험방법(KS D 0214)에 의한 관의 자성 불균일로 생기는 잡음을 억제하기 위하여 관을 자화하는 것을 무엇이라 하는가?

  1. 자기포화
  2. 탈자
  3. 위상각 조정
  4. 신호의 분리
(정답률: 91%)
  • 자기포화는 동 및 동합금관의 와류탐상 시험방법에서 사용되는 방법 중 하나로, 관을 자화하여 자성 불균일로 인한 잡음을 억제하는 것을 말한다. 이는 관의 자성을 포화시켜서 자성 불균일이 없도록 만드는 것으로, 이를 통해 시험 시 신호의 정확도를 높일 수 있다. 따라서 "자기포화"가 정답이다. "탈자"는 시험 대상에서 결함을 찾는 방법이며, "위상각 조정"은 신호의 위상을 맞추는 것이고, "신호의 분리"는 여러 신호를 분리하여 각각을 분석하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 강관의 와류탐상검사 방법(KS D 0251)에 따라 연속적으로 와류탐상할 경우 최소한의 감도확인 주기는?

  1. 4시간
  2. 6시간
  3. 8시간
  4. 10시간
(정답률: 72%)
  • 강관의 와류탐상검사 방법(KS D 0251)에서는 와류탐상검사를 연속적으로 수행할 경우, 최소한 8시간마다 감도확인을 해야 한다고 규정하고 있다. 이는 와류탐상검사를 수행하는 장비나 환경 등의 변화로 인해 감도가 변할 수 있기 때문이다. 따라서 8시간마다 감도확인을 수행하여 검사의 정확성과 신뢰성을 유지해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 보일러 및 압력 용기에 대한 표준 와전류탐상검사(ASME Sec.V Art.26 SE-243)의 대비시험편에 관한 설명으로 맞는 것은?

  1. 대비결함은 횡방향 노치만 허용된다.
  2. 대비결함은 드릴 구멍만 사용한다.
  3. 대비결함은 횡방향 노치나 드릴 구멍을 사용한다.
  4. 대비결함은 검출하고자 하는 결함을 고려하여 임의로 가공하여 사용한다.
(정답률: 75%)
  • 대비결함은 검출하고자 하는 결함을 고려하여 임의로 가공하여 사용한다. 이 때, 횡방향 노치나 드릴 구멍을 사용할 수 있지만, 횡방향 노치만 허용되는 것은 아니다. 따라서 "대비결함은 횡방향 노치나 드릴 구멍을 사용한다."가 맞는 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 강의 와류탐상 시험방법(KS D 0232)에서 규정하고 있는 인공 흠의 가공, 종류 및 치수에 관한 설명으로 틀린 것은?

  1. 인공 흠의 가공은 방전가공 또는 기계가공으로 제한 한다.
  2. 대비시험편의 흠은 원칙적으로 인공 흠으로 한다.
  3. 인공 흠의 종류는 각진 흠 또는 드릴구멍으로 한다.
  4. 원형 봉강의 대비 시험편의 인공 흠은 각진 흠으로 한다.
(정답률: 50%)
  • 정답: "인공 흠의 가공은 방전가공 또는 기계가공으로 제한 한다."이 틀린 것이 아니다.

    해설: 강의 와류탐상 시험방법(KS D 0232)에서는 인공 흠의 가공 방법으로 방전가공 또는 기계가공을 제한하고 있습니다. 이유는 인공 흠의 가공 방법이 다양하면 대비 시험 결과에 영향을 미칠 수 있기 때문입니다. 따라서 인공 흠의 가공 방법을 제한하여 대비 시험 결과의 일관성을 유지하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 강의 와류탐상 시험방법(KS D 0232)에 따라 주된 구성에서 생략할 수 있는 장치는?

  1. 시험코일
  2. 기록장치
  3. 이송장치
  4. 자기포화장치
(정답률: 56%)
  • 강의 와류탐상 시험방법(KS D 0232)에서 주된 구성은 시험코일, 기록장치, 이송장치, 자기포화장치로 이루어져 있다. 이 중에서 생략 가능한 장치는 자기포화장치이다. 이유는 자기포화장치는 시험코일에 인가되는 전류를 일정하게 유지하기 위한 장치로, 시험코일의 안정성을 높이기 위한 것이다. 하지만 이 장치는 시험코일의 안정성을 높이는 것 외에는 특별한 역할을 하지 않기 때문에 생략이 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 강관의 와류탐상검사 방법(KS D 0251)에서 검사 결과의 기록에 반드시 포함하지 않아도 되는 것은?

  1. 탐상 주파수
  2. 검사 기술자
  3. 시험코일의 길이
  4. 관의 종류 기호 및 치수
(정답률: 74%)
  • 강관의 와류탐상검사에서 시험코일의 길이는 검사 결과의 기록에 포함하지 않아도 된다. 이는 시험코일의 길이가 검사 결과에 영향을 미치지 않기 때문이다. 검사 기술자는 검사를 수행한 사람, 탐상 주파수는 검사에 사용된 주파수, 관의 종류 기호 및 치수는 검사 대상인 강관의 종류와 크기를 나타내는 정보이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec.V Art.8 App. II)에서 기록 식 별표시가 아닌 것은?

  1. 소유자
  2. 공장위치
  3. 자기장 강도
  4. 시험일자
(정답률: 53%)
  • 정답은 "자기장 강도"입니다.

    와전류탐상검사는 보일러 및 압력 용기의 결함을 검출하기 위한 검사 방법 중 하나입니다. 이 검사에서는 전류를 흘려보내어 자기장을 발생시키고, 이 자기장이 결함 부위를 지나갈 때 발생하는 와전류를 측정하여 결함을 검출합니다.

    따라서 "자기장 강도"는 검사에서 측정하는 값 중 하나입니다. 하지만 기록 식별표시는 검사 결과를 식별하기 위한 정보를 기록하는 것으로, 검사에서 측정한 값이 아니기 때문에 정답이 될 수 없습니다.

    따라서 "자기장 강도"는 검사에서 측정하는 값이지만, 기록 식별표시가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 보일러 및 압력 용기에 대한 관 제품의 와전류탐성검사(ASME Sec.V Art.8 App. II)에서 음극선관(CRT)화면의 수직 및 수평 직선성은 입력전압의 편향이 얼마(%) 이내로 하여야 하는가?

  1. 2%
  2. 10%
  3. 30%
  4. 50%
(정답률: 69%)
  • 음극선관(CRT)화면의 수직 및 수평 직선성은 입력전압의 편향이 10% 이내로 유지되어야 합니다. 이는 검사의 정확성과 안전성을 보장하기 위한 것입니다. 만약 입력전압의 편향이 10% 이상이라면, 검사 결과에 오차가 발생할 수 있으며, 이는 보일러 및 압력 용기의 안전에 영향을 미칠 수 있습니다. 따라서 이러한 검사에서는 입력전압의 편향을 10% 이내로 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 보일러 및 압력 용기에 대한 표준 와전류탐상검사(ASME Sec.V Art.26 SE-243)에 따른 이음매 없는 동관의 와류탐상시험을 위해 사용할 수 있는 교정시험편이 아닌 것은?

  1. 동일 원주상에 있지 아니하면서 서로 120˚간격으로 떨어진 3개의 횡노치를 가진 시험편
  2. 동일 원주상에 있지 아니하면서 서로 120˚간격으로 떨어진 3개의 드릴구멍을 가진 시험편
  3. 튜브의 길이방향으로 일정한 간격을 가지며 동일 평면상 의 4개의 횡노치를 가진 시험편
  4. 튜브의 길이방향으로 일정한 간격을 가지며 서로 90˚씩 원주상에 4개의 드릴구멍을 가진 시험편
(정답률: 53%)
  • 보일러 및 압력 용기에 대한 표준 와전류탐상검사는 이음매 없는 동관의 와류탐상시험을 위한 것입니다. 따라서, 이음매 없는 동관의 와류탐상시험을 위해 사용할 수 있는 교정시험편은 이음매 없는 동관과 유사한 형태여야 합니다. "튜브의 길이방향으로 일정한 간격을 가지며 서로 90˚씩 원주상에 4개의 드릴구멍을 가진 시험편"은 이와 같은 조건을 만족하므로 교정시험편으로 사용할 수 있습니다. 다른 보기들은 이와 다른 형태를 가지므로 교정시험편으로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
