와전류비파괴검사기사 필기 기출문제복원 (2021-05-15)

와전류비파괴검사기사
(2021-05-15 기출문제)

목록

1과목: 비파괴검사 개론

1. 다음 중 가장 깊은 내부 결함 검사에 유리한 비파괴검사방법은?

  1. 침투비파괴검사
  2. 누설비파괴검사
  3. 초음파비파괴검사
  4. 와전류비파괴검사
(정답률: 91%)
  • 가장 깊은 내부 결함 검사에 유리한 비파괴검사방법은 초음파비파괴검사입니다. 이는 초음파를 이용하여 물체 내부의 결함을 탐지하는 방법으로, 깊은 내부까지 탐지할 수 있기 때문입니다. 침투비파괴검사는 표면 결함 검사에 유리하며, 누설비파괴검사는 물질 내부의 누설을 검사하는 방법입니다. 와전류비파괴검사는 전기적인 방법을 이용하여 물체 내부 결함을 검사하는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 재질 중 일반적으로 침투탐상시험이 어려운 것은?

  1. 다공성의 세라믹
  2. 티타늄
  3. 고합금강
  4. 주철재료
(정답률: 알수없음)
  • 다공성의 세라믹은 구조상 매우 다양한 크기와 형태의 미세한 구멍이 많이 존재하기 때문에 침투액이 흡수되어 표면에 침투되는 것이 어렵습니다. 따라서 일반적으로 침투탐상시험이 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 압력용기 내에 있는 이상기체에 2배의 압력을 가하면, 이 이상기체의 부피는 몇 배가 되는가? (단, 온도는 일정하다.)

  1. /2
  2. 1
  3. 2
  4. 4
(정답률: 알수없음)
  • 보일의 법칙에 따르면, 일정한 온도와 양의 기체에 대해 압력과 부피는 반비례 관계에 있다. 따라서 압력을 2배로 증가시키면 부피는 1/2로 감소하게 된다. 따라서 정답은 "/2"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일반적으로 검사 후 내부 결함의 크기 및 형상을 장기적으로 보전하기 적합하여 많이 사용되는 비파괴검사법은?

  1. 누설시험
  2. 자분탐상시험
  3. 방사선투과시험
  4. 침투탐상시험
(정답률: 알수없음)
  • 방사선투과시험은 내부 결함을 X선이나 감마선으로 촬영하여 검사하는 방법으로, 결함의 크기와 형상을 정확하게 파악할 수 있어 장기적으로 보전하기 적합합니다. 또한 검사 대상이 비교적 큰 부품이나 구조물에도 적용이 가능하며, 검사 시간이 비교적 짧고 비용도 상대적으로 저렴하여 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 물질의 손상량 평가법으로 비파괴검사방법은?

  1. 레프리카법
  2. 충격시험법
  3. 크리프시험법
  4. 피로시험법
(정답률: 60%)
  • 레프리카법은 물체의 표면에 발생한 손상을 측정하는 비파괴 검사 방법입니다. 이 방법은 손상된 부분의 높이나 깊이를 측정하여 손상의 크기를 파악합니다. 이를 위해 손상 부분에 특수한 액체나 점액상의 물질을 바르고, 그 위에 특수한 필름을 덮어 놓은 후, 필름을 제거하여 손상 부분의 형상을 복사하는 방식으로 측정합니다. 이 방법은 비교적 간단하고 정확하며, 대부분의 물질에 적용 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 경질 합금의 소결 고온압착법(Hot Press Method)에 대한 설명으로 틀린 것은?

  1. 완성치수와 가까운 형상의 것을 얻을 수 있다.
  2. 로 내에서 1개씩 소결되므로 다량 생산방식을 사용하기 어렵다.
  3. 소결온도와 압력을 잘못 조절하면 액상이 주위에 배어 나와 편석을 일으킨다.
  4. 조직이 조대하고 경도는 향상되며, 상온에서 압착한 소결체보다 표면조도가 낮다.
(정답률: 알수없음)
  • "조직이 조대하고 경도는 향상되며, 상온에서 압착한 소결체보다 표면조도가 낮다."가 틀린 것은 아니다. 이유는 경질 합금의 소결 고온압착법은 고온과 고압을 이용하여 소결체를 만드는 방법으로, 이 과정에서 조직이 조밀해지고 경도가 향상되며, 표면조도가 낮아진다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 로크웰 경도시험에서 스케일에 따른 누르개 형태 및 총 시험하중이 바르게 연결된 것은?

  1. A scale – 다이아몬드 원추형 - 588.4 N
  2. B scale – 1.588mm 강구 - 1471 N
  3. C scale – 다이아몬드 원추형 - 980.7 N
  4. K scale – 다이아몬드 원추형 - 1471 N
(정답률: 알수없음)
  • 로크웰 경도시험에서는 스케일에 따라 다른 누르개 형태와 총 시험하중을 사용합니다. 이 중에서 "A scale – 다이아몬드 원추형 - 588.4 N"이 바르게 연결된 것은 이유는, A 스케일은 가장 일반적으로 사용되는 스케일 중 하나이며, 다이아몬드 원추형 누르개는 대부분의 금속 시료에 적합하며, 588.4 N의 총 시험하중은 대부분의 금속 시료에 적합한 범위입니다. 따라서 A 스케일에서는 다이아몬드 원추형 누르개와 588.4 N의 총 시험하중이 바르게 연결되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 78.5%Ni-Fe 합금으로 우수한 고투자율성을 나타내는 합금은?

  1. 인바(Inbar)
  2. 엘린바(Elinvar)
  3. 퍼멀로이(Permalloy)
  4. 니칼로이(Nicalloy)
(정답률: 30%)
  • 퍼멀로이(Permalloy)는 78.5%Ni-Fe 합금으로, 자기감도가 매우 높아서 자기장을 쉽게 유도할 수 있고, 자기장이 변화할 때에도 손실이 적어서 고투자율성을 나타내는 합금입니다. 따라서 전자기기, 전자기기 부품, 전자기기 코어 등에 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 순철의 자기변태와 동소변태에 대한 설명으로 옳은 것은?

  1. 동소변태점은 660℃ 이다.
  2. 자기변태점은 768℃ 이다.
  3. 자기변태는 결정격자가 변하는 변태이다.
  4. 동소변태란 결정격자가 변하지 않는 변태이다.
(정답률: 알수없음)
  • 순철의 자기변태란 결정격자가 자기장에 의해 변하는 변태이며, 이는 자기장이 일정한 온도에서 결정격자의 구조를 바꾸어 자성을 가지게 만드는 것입니다. 따라서 자기변태점은 결정격자가 자성을 가지게 되는 온도인 768℃이 됩니다. 반면, 동소변태란 결정격자가 변하지 않는 변태로, 동소변태점은 결정격자의 구조가 변하지 않는 온도인 660℃이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 표점거리 100mm인 인장시험편의 연신율이 20%였을 때, 인장시험 후 늘어난 표점거리의 길이는 몇 mm 인가?

  1. 0.2
  2. 2
  3. 20
  4. 200
(정답률: 60%)
  • 연신율은 (늘어난 길이 / 원래 길이) x 100 으로 계산됩니다. 따라서 연신율이 20%이면 늘어난 길이는 원래 길이의 20%가 됩니다. 표점거리가 100mm이므로, 늘어난 표점거리의 길이는 100mm x 20% = 20mm 입니다. 따라서 정답은 "20"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. Cu-Zn 합금 중 조직이 α+β로 구성되며, 상온에서의 전연성은 낮으나 강도가 큰 것은?

  1. 90 Cu-10 Zn 합금
  2. 80 Cu-20 Zn 합금
  3. 70 Cu-30 Zn 합금
  4. 60 Cu-40 Zn 합금
(정답률: 알수없음)
  • Cu-Zn 합금에서 α+β 조직은 Cu와 Zn의 고용체가 혼합된 형태로 구성되어 있습니다. 이러한 조직은 강도가 높지만 전연성이 낮은 특징을 가지고 있습니다.

    따라서, Cu-Zn 합금에서 강도가 큰 합금을 선택하기 위해서는 Cu와 Zn의 비율을 조절해야 합니다. Cu와 Zn의 비율이 높을수록 전연성은 높아지지만 강도는 낮아집니다.

    그러나, 60 Cu-40 Zn 합금은 Cu와 Zn의 비율이 적절하게 조절되어 있어서 강도가 크면서도 전연성이 일정 수준 유지됩니다. 따라서, 60 Cu-40 Zn 합금이 강도가 큰 Cu-Zn 합금으로 선택됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 알류미늄 및 그 합금의 질별 기호에 대한 설명으로 틀린 것은?

  1. T1 : 고온 가공에서 냉각 후 자연 시효시킨 것
  2. T4 : 용체화처리 후 자연 시효시킨 것
  3. T5 : 고온 가공에서 냉각 후 인공 시효 경화 처리한 것
  4. T7 : 용체화 처리 후 인공 시효 경화 처리한 것
(정답률: 80%)
  • T7은 용체화 처리 후 인공 시효 경화 처리한 것이 아니라, 용체화 처리 후 인공 시효 경화 처리한 후 냉각한 것을 말합니다. 따라서 T7은 T5와 유사하지만, 냉각 방법이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. Fe-Fe3C 상태도에서 α-Fe와 Fe3C가 층상 형태로 구성되어 있는 조직은?

  1. 베이나이트
  2. 펄라이트
  3. 트루스타이트
  4. 마텐자이트
(정답률: 60%)
  • Fe-Fe3C 상태도에서 α-Fe와 Fe3C가 층상 형태로 구성되어 있는 조직은 펄라이트이다. 이는 Fe-Fe3C 상태도에서 고온에서 빠르게 냉각되어 형성된 조직으로, 강도와 연성이 모두 우수하다. 이는 강철 제조에서 가장 일반적인 조직 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 지르코늄의 특성에 대한 설명으로 옳은 것은?

  1. 비중이 6.5, 융점이 1852℃ 이며, 내식성이 우수하다.
  2. 비중이 9.0, 융점이 1083℃ 이며, 전기저항이 작다.
  3. 비중이 1.7, 융점이 435℃ 이며, 가공성이 양호하다.
  4. 비중이 7.1, 융점이 420℃ 이며, 경도가 높다.
(정답률: 알수없음)
  • 지르코늄은 비중이 6.5으로 높아서 밀도가 높다는 것을 의미하며, 융점이 1852℃로 높아서 고온에서도 안정적으로 사용할 수 있다는 것을 의미합니다. 또한 내식성이 우수하다는 것은 부식에 강하다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 강의 변태에서 CCT 곡선에 대한 설명으로 옳은 것은?

  1. 연속냉각변태 곡선이다.
  2. TTT 곡선과 같은 곡선이다.
  3. CAC 곡선과 같은 곡선이다.
  4. 마텐자이트 생성에만 관계되는 곡선이다.
(정답률: 알수없음)
  • CCT 곡선은 연속냉각변태 곡선이다. 이는 TTT 곡선과는 달리 냉각속도가 일정하지 않고, 실제 냉각 조건에 따라 변태가 일어나는 시간이 달라지기 때문이다. 따라서 CCT 곡선은 실제 냉각 조건에서의 변태 과정을 예측하는 데에 더욱 정확하게 사용될 수 있다. CAC 곡선은 탄소강에서 탄소 함량에 따른 변태 과정을 나타내는 곡선이며, 마텐자이트 생성에만 관계되는 곡선은 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 용접 후 변형을 교정하기 위한 방법이 아닌 것은?

  1. 피닝법
  2. 역변형법
  3. 형재에 대한 직선 수축법
  4. 얇은 판에 대한 점 수축법
(정답률: 64%)
  • 역변형법은 용접 후 변형을 교정하기 위한 방법이 아니라, 용접 전에 미리 부품을 일부 변형시켜서 용접 후에 발생할 변형을 미리 예측하고 교정하는 방법입니다. 따라서 정답은 "역변형법"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 피복 아크 용접법에 사용되는 피복제 성분 중 아크 안정의 기능을 가지는 것은?

  1. 페로크롬
  2. 페로망간
  3. 산화니켈
  4. 규산칼륨
(정답률: 알수없음)
  • 규산칼륨은 피복 아크 용접 시에 산화물을 생성하여 아크 안정성을 높이는 역할을 합니다. 따라서 피복 아크 용접법에서는 규산칼륨이 주로 사용됩니다. 다른 보기들은 피복제 성분 중에서도 다른 역할을 하기 때문에 아크 안정성을 높이는 기능을 가지지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 알루미늄 합금을 용접할 때 이용하는 용접방법으로 가장 적합한 것은?

  1. 피복 아크 용접
  2. 탄산가스 아크 용접
  3. 서브머지드 아크 용접
  4. 불활성 가스 아크 용접
(정답률: 알수없음)
  • 알루미늄 합금은 산화되기 쉬우므로 용접 시 산화를 방지하기 위해 불활성 가스 아크 용접이 가장 적합합니다. 불활성 가스는 산화를 방지하면서 용접 부위를 보호하며, 알루미늄 합금의 용접에 적합한 용접열을 유지할 수 있습니다. 따라서 불활성 가스 아크 용접이 알루미늄 합금을 용접할 때 가장 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 용접결함 중 구조상의 결함에 속하는 것은?

  1. 변형
  2. 융합 불량
  3. 형상 불량
  4. 내식성 불량
(정답률: 알수없음)
  • 구조상의 결함은 용접 부위에서 발생하는 결함으로, 용접 부위의 강도나 내구성 등에 영향을 미칩니다. 이 중에서 융합 불량은 용접 과정에서 용접재료가 충분히 융합되지 않아 용접 부위의 강도가 낮아지는 결함입니다. 이는 용접 부위에서의 응력 집중과 같은 상황에서 파손이 발생할 가능성을 높입니다. 따라서 융합 불량은 구조상의 결함으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 10분의 용접작업 중 6분 동안 아크를 발생시키고, 4분 동안 아크를 발생시키지 않고 쉬었다면, 이 용접기의 사용율은?

  1. 20%
  2. 40%
  3. 60%
  4. 100%
(정답률: 알수없음)
  • 사용율은 작업 시간 대비 아크 발생 시간의 비율로 계산됩니다. 따라서 10분 중 6분 동안 아크를 발생시켰으므로, 사용율은 6/10 = 0.6 = 60% 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 와전류탐상검사 원리

21. 와전류 탐상시험에서 시험편 표면위에 표면코일을 사용할 때 코일과 시험편간의 거리에 따른 출력지시의 변화가 나타나는 현상을 무엇이라 하는가?

  1. 리프트-오프 효과
  2. 충진 효과
  3. 모서리 효과
  4. 끝부분 효과
(정답률: 알수없음)
  • 리프트-오프 효과는 코일과 시험편간의 거리가 가까워질수록 코일에서 발생하는 자기장이 시험편에 영향을 미치게 되어 출력지시가 증가하는 현상을 말한다. 이는 시험편 표면에서 일어나는 전류의 유도작용으로 인해 발생한다. 따라서 거리가 가까워질수록 출력지시가 증가하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 와전류탐성 시험장치에 대한 검교정이 불필요한 경우는?

  1. 제조공정의 시작 시점
  2. 제조공정의 종료 시점
  3. 제조공정의 개별 품목마다
  4. 장비의 기능에 이상 발생 시
(정답률: 알수없음)
  • 와전류탐성 시험장치는 제조공정에서 제품의 안전성을 검사하기 위해 사용되는 장비이다. 따라서 제조공정의 시작 시점과 종료 시점에서는 검교정이 필요하다. 하지만 제조공정의 개별 품목마다는 제품의 특성에 따라 검사 방법이 다르기 때문에 검교정이 불필요할 수 있다. 예를 들어, 제품의 크기나 형태가 동일한 경우에는 검교정이 필요하지 않을 수 있다. 따라서 제조공정의 개별 품목마다는 검교정이 불필요한 경우가 있다. 하지만 장비의 기능에 이상이 발생한 경우에는 언제든지 검교정이 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 강자성체의 투자율을 옳게 설명한 것은?

  1. 물질이 정해지면 일정한 값을 갖는다.
  2. 자성체의 경우 1~1000의 값을 갖는다.
  3. 물질이 정해져도 자화조건에 따라 변화한다.
  4. 자기포화된 뒤에도 크게 변화한다.
(정답률: 알수없음)
  • 강자성체의 투자율은 "물질이 정해져도 자화조건에 따라 변화한다." 입니다. 이는 강자성체가 자기자신을 자화시키는 과정에서 외부 자기장의 영향을 받아 자기화된 강자성체의 자기화력이 변화할 수 있기 때문입니다. 따라서 같은 물질이라도 자화조건에 따라 투자율이 다를 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 그래프에서 시험체 표준침투깊이의 3배 되는 곳에서의 와전류밀도는 표면에서의 밀도의 약 얼마인가?

  1. 0.1 이하
  2. 1/3
  3. 0.5
  4. 3배 이상
(정답률: 알수없음)
  • 시험체 표준침투깊이의 3배가 되는 지점에서의 와전류밀도는 표면에서의 밀도보다 작을 것이다. 이는 전류가 깊이에 따라 감소하기 때문이다. 따라서 와전류밀도는 표면에서의 밀도의 1/3보다 작을 것이다. 따라서 정답은 "1/3"이 아닌 "0.1 이하"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 와전류탐상시험에서 관통형 시험코일로서 가장 어려운 적용대상은?

  1. 외경이 0.5인치인 관
  2. 0.2인치 직경의 선
  3. 직경 1인치 환봉
  4. 일정한 크기의 판
(정답률: 알수없음)
  • 일정한 크기의 판은 다른 보기들과 달리 평면적인 형태를 가지고 있어서 시험코일의 자기장이 고르게 분포하지 않아서 측정이 어렵기 때문입니다. 따라서 판의 경우에는 측정을 위해 다른 방법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

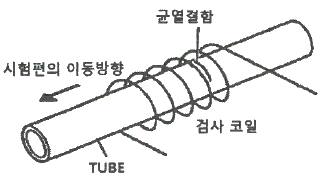

26. 그림과 같은 관형태 시험체의 표면에 원주방향의 균열결함이 있다면 탐상기에서 어떻게 나타나는가?

  1. 100% 홀 결함신호와 동일한 위상으로 큰 신호 발생
  2. 90도 방향으로 큰 신호 발생
  3. 수평 방향으로 매우 작은 신호 발생
  4. 수평 방향으로 큰 신호 발생
(정답률: 알수없음)
  • 탐상기는 시험체의 표면을 스캔하면서 전기적 신호를 발생시키고, 이를 수신하여 결함을 감지합니다. 그림과 같은 경우 원주방향의 균열결함이 있으므로, 결함 부근에서는 전기적인 연결이 끊어져 있어 신호가 매우 작게 발생합니다. 따라서 수평 방향으로 매우 작은 신호가 발생하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 보기 중 시편에 유도된 와전류의 특성들로 짝지어진 것은?

  1. a, b, c, d
  2. b, c, d
  3. a, b, d
  4. a, b, c
(정답률: 알수없음)
  • 시편은 구절마다 감정이 풍부하게 담겨져 있으며, 이에 따라 와전류도 다양한 감정을 담고 있다.

    a. "내 영혼이 여호와를 바라보며 그의 말씀을 기다리며" - 시편 130편에서는 구원을 기다리는 간절함이 담겨져 있다. 이에 따라 와전류에서도 구원을 바라는 마음이 담겨져 있다.

    b. "내가 주를 찬송하리니 그가 나의 구원이시요" - 시편 118편에서는 주님의 구원에 대한 감사와 찬양이 담겨져 있다. 이에 따라 와전류에서도 주님의 구원에 대한 감사와 찬양이 담겨져 있다.

    c. "내가 주의 이름으로 노래하리니 주께 감사하리로다" - 시편 69편에서는 고난과 괴로움 속에서도 주님을 찬양하며 감사하는 마음이 담겨져 있다. 이에 따라 와전류에서도 고난과 괴로움 속에서도 주님을 찬양하며 감사하는 마음이 담겨져 있다.

    따라서, a, b, c가 시편에 유도된 와전류의 특성들로 짝지어진 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 와전류 탐상시험에서 이론적인 최대 검사속도를 결정하는 인자는?

  1. 자속밀도
  2. 이송장치 속도
  3. 검사 주파수
  4. 시험 코일 임피던스
(정답률: 80%)
  • 와전류 탐상시험에서 이론적인 최대 검사속도를 결정하는 가장 중요한 인자는 검사 주파수입니다. 이는 검사 주파수가 높을수록 자기장의 변화율이 빨라지기 때문입니다. 따라서 검사 주파수가 높을수록 더 빠른 검사속도를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 와전류 탐상코일의 임피던스 변화를 일으키는 요인은?

  1. 유도 리액턴스(XL)와 저항(R)의 비율변화
  2. 장비 감도의 변화
  3. 와전류 신호의 위상 변화
  4. 와전류 신호의 진폭 변화
(정답률: 알수없음)
  • 와전류 탐상코일의 임피던스는 XL(유도 리액턴스)과 R(저항)의 합으로 결정된다. 따라서 XL과 R의 비율이 변하면 임피던스도 변하게 된다. 이는 와전류 탐상코일이 감지하는 신호의 크기와 위상을 변화시키는 요인이 된다. 다른 보기들은 와전류 신호의 크기나 위상에 직접적인 영향을 미치지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 적은 양의 와전류 흐름의 변화를 감지하기 위하여 검사장비는 어떤 특성 장치를 가지는가?

  1. 고감도의 필럭스 계수기를 장착
  2. 저주파수 필터를 장착
  3. DC 자기포화 기술을 적용
  4. 브리지회로를 적용
(정답률: 64%)
  • 브리지회로는 작은 전류나 전압의 변화를 감지하기 위한 장치로, 작은 변화에도 민감하게 반응할 수 있습니다. 따라서 적은 양의 와전류 흐름의 변화를 감지하기 위해서는 브리지회로를 적용하는 것이 적합합니다. 다른 보기들은 각각 고감도의 필럭스 계수기, 저주파수 필터, DC 자기포화 기술로서 다른 용도에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 리액턴스 시험법에는 오실레이터가 회로에 추가된다. 이때 오실레이터의 사용 주파수와 연관된 시험용 코일의 특성 요소는?

  1. 임피던스
  2. 유도성 리액턴스
  3. 저항
  4. 신호 대 잡음비율(SN비)
(정답률: 알수없음)
  • 오실레이터는 일정한 주파수로 진동하는 전자 회로이다. 따라서 오실레이터의 사용 주파수와 연관된 시험용 코일의 특성 요소는 임피던스이다. 임피던스는 전기적으로 측정 가능한 전기 회로의 특성으로, 저항, 유도성 리액턴스, 용량성 리액턴스의 합으로 이루어져 있다. 따라서 시험용 코일의 임피던스는 오실레이터의 사용 주파수와 관련된 저항, 유도성 리액턴스, 용량성 리액턴스의 합으로 결정된다. 이 중에서 유도성 리액턴스가 가장 큰 영향을 미치므로, 시험용 코일의 특성 요소는 유도성 리액턴스가 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

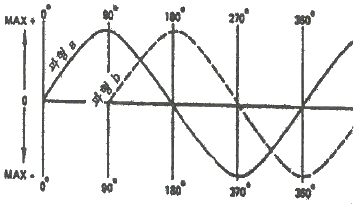

32. 그림에서 파형 a와 b의 위상차이는 몇 도인가?

  1. 90°
  2. 180°
  3. 45°
  4. 360°
(정답률: 100%)
  • 파형 a와 b는 서로 직교하는 파형이므로, 위상차이는 90도이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 와전류탐상시험에서 신호대 잡음의 비율을 개선하는 방법이 아니 것은?

  1. 잡음을 감소시키는 방향으로 시험주파수를 변화시킨다.
  2. 시험체에 약간의 기계적 진동을 가한다.
  3. 충전율(fill-factor)을 개선한다.
  4. 장비에 필터회로를 부가한다.
(정답률: 알수없음)
  • 와전류탐상시험에서 신호대 잡음의 비율을 개선하는 방법 중에서 "시험체에 약간의 기계적 진동을 가한다."는 올바르지 않은 방법이다. 이유는 시험체에 기계적 진동을 가하면 시험 결과에 영향을 미칠 수 있기 때문이다. 따라서 이 방법은 사용하지 않는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 비자성 금속판상의 비전도성 피막의 두께를 측정할 때의 탐상코일은 어느 것에 속하는가?

  1. 상호유도형 관통코일
  2. 내삽형 차동코일
  3. 자기비교형 포용코일
  4. 평면형 코일
(정답률: 70%)
  • 탐상코일은 비전도성 피막의 두께를 측정하는데 사용되므로, 측정 대상인 피막의 두께를 정확하게 측정하기 위해서는 코일의 형태가 평면적이어야 합니다. 따라서 정답은 "평면형 코일"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 코일의 임피던스 단위는?

  1. 오옴(ohm)
  2. % IACS
  3. 헨리(Henry)
  4. 웨버(Weber)
(정답률: 알수없음)
  • 코일의 임피던스는 전기적 저항을 나타내는 값으로, 단위는 오옴(ohm)입니다. 이는 코일 내부의 전기적 저항을 나타내며, 전류가 흐를 때 발생하는 전압과 비례합니다. 따라서 코일의 임피던스는 오옴(ohm)으로 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전도율 σ, 투자율 μ인 도체에 교류전류가 흐를 때 표피 효과의 설명으로 틀린 것은?

  1. 주파수가 높을수록 작다.
  2. μ가 클수록 작다.
  3. σ가 클수록 크다.
  4. σ와 μ가 곱이 클수록 작다.
(정답률: 알수없음)
  • "σ와 μ가 곱이 클수록 작다."가 틀린 설명입니다.

    표피 효과는 전도율이 높은 도체에서 발생하는 현상으로, 전류가 흐르면 도체 표면에서 전자가 빠져나와 공기 중으로 나가게 됩니다. 이 때, 전자가 나가는 속도가 빠르면 표피 효과가 커지게 됩니다. 따라서 전도율이 높을수록 표피 효과가 커지므로 "σ가 클수록 크다."가 맞는 설명입니다.

    투자율은 도체 내부에서 전류가 흐를 때 전류가 흐르는 방향과 수직인 방향으로 전류가 흐르는 비율을 나타내는 값입니다. 투자율이 클수록 전류가 흐르는 방향과 수직인 방향으로 전류가 적게 흐르므로 표피 효과가 작아지게 됩니다. 따라서 "μ가 클수록 작다."가 맞는 설명입니다.

    주파수가 높을수록 표피 효과가 작아지는 이유는, 주파수가 높을수록 전자가 나가는 속도가 빨라지기 때문입니다. 따라서 "주파수가 높을수록 작다."가 맞는 설명입니다.

    따라서 "σ와 μ가 곱이 클수록 작다."는 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 내삽형 코일을 사용하여 배관을 시험하고 있을 때 대부분의 와전류 흐름은 다음 어느 부류에 속하는가?

  1. 배관내 방사모양의 흐름
  2. 배관 아래로 향하는 긴 직선모양의 흐름
  3. 배관의 내경을 둥글게 선회하는 모양의 흐름
  4. 배관의 외경만을 둥글게 선회하는 모양의 흐름
(정답률: 90%)
  • 정답은 "배관의 내경을 둥글게 선회하는 모양의 흐름"이다. 이유는 내삽형 코일은 배관의 내부를 감싸는 형태로 설치되기 때문에, 전류는 배관의 내부를 따라 둥글게 선회하는 형태로 흐르게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 자기비교 차동코일을 사용하여 튜브를 검사할 경우 가장 탐지하기 쉬운 것은?

  1. 짧은 결함
  2. 직경의 점진적 변화
  3. 전기 전도도의 점진적 변화
  4. 온도 변화
(정답률: 알수없음)
  • 자기비교 차동코일은 전기전도도나 온도 변화와는 관련이 없으며, 직경의 점진적 변화는 탐지하기 어렵기 때문에 "짧은 결함"이 가장 탐지하기 쉬운 것이다. 짧은 결함은 전류가 흐르는 동안 전류의 방향이 바뀌는 부분이나 전류가 흐르지 않는 부분 등으로 인해 발생하는 결함으로, 자기비교 차동코일은 이러한 결함을 탐지하기에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 경도와 보자력의 상관관계를 이용한 와전류탐상시험법은?

  1. 경화층부의 깊이 측정
  2. 전도성 피막두께 측정
  3. 비전도성 피막두께 측정
  4. 강재의 잔류응력 측정
(정답률: 알수없음)
  • 경도와 보자력은 강재의 물성을 나타내는 중요한 요소 중 하나입니다. 이 두 요소는 강재의 경화층에 영향을 미치기 때문에, 와전류탐상시험법에서는 경화층부의 깊이를 측정하여 강재의 경도와 보자력을 파악합니다. 경화층이 깊을수록 강재의 경도와 보자력이 높아지기 때문에, 이를 측정하여 강재의 품질을 평가할 수 있습니다. 따라서 "경화층부의 깊이 측정"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 와전류탐상시험으로 표면 하부에 있는 결함을 검출하고자 한다. 사용주파수를 어떻게 하면 잘 검출할 수 있는가? (단, 한계주파수는 변화하지 않는다.)

  1. 증가시킨다.
  2. 감소시킨다.
  3. 무관하다.
  4. 증가와 감소를 반복시킨다.
(정답률: 알수없음)
  • 와전류탐상시험에서 사용하는 주파수가 낮을수록, 전류가 물체 내부를 따라 흐르는 경로가 더 길어지기 때문에 결함이 더 잘 검출된다. 따라서 사용주파수를 감소시키면 결함을 더 잘 검출할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 와전류탐상검사 시험

41. 와전류탐상시험의 변조분석법에서 시험물이 코일을 통해 일정한 속도로 이동하는데 보통 어느 정도의 속도로 이동해야 하는가?

  1. 4~30[피트/분]
  2. 3~15[피트/분]
  3. 40~300[피트/분]
  4. 300~150[피트/분]
(정답률: 알수없음)
  • 와전류탐상시험에서는 시험물이 코일을 통해 일정한 속도로 이동하면서 전류를 탐지하는데, 이 속도가 너무 느리면 시간이 오래 걸려 시험 시간이 길어지고, 너무 빠르면 탐지 능력이 떨어져서 정확한 결과를 얻을 수 없습니다. 따라서 보통 40~300 피트/분의 속도로 이동하는 것이 적절합니다. 이 범위는 시험물의 크기와 형태, 시험 장비의 성능 등에 따라 다를 수 있지만, 일반적으로는 이 범위 내에서 시험을 진행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 관의 외면에 발생한 작은 결함을 내삽형 보빈프로브로 검사 시 검사주파수에 따라 신호의 위상변화는 어떤 특성을 보이는가?

  1. 주파수 증가에 따라 시계 방향으로 회전
  2. 주파수 증가에 따라 반시계 방향으로 회전
  3. 작은 결함이므로 주파수를 바꾸어도 위상각이 변하지 않음
  4. 주파수 증가에 대하여 위상각은 변하지 않고 진폭만 증가함
(정답률: 알수없음)
  • 내삽형 보빈프로브는 고주파 신호를 발생시켜 결함 부근에서 반사되는 신호를 측정하여 결함을 검출하는데, 이때 검사주파수에 따라 신호의 위상변화가 발생합니다. 주파수 증가에 따라 시계 방향으로 회전하는 이유는, 결함 부근에서 반사되는 신호는 결함의 크기와 위치에 따라 반사되는 시간이 달라지기 때문입니다. 따라서 검사주파수가 증가하면 진폭은 변하지 않고 위상이 변하게 되는데, 이때 결함 부근에서 반사되는 신호의 위상은 시계 방향으로 회전하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 와전류탐상시험법에 의한 도막 두께측정에 있어서 피막의 소재와 모재 금속과의 전자기적 차이가 작아 측정할 수 없는 재료의 조합으로 된 것은?

  1. 자성 금속상의 비자성 금속막
  2. 자성 금속상의 비전도성 피막
  3. 비자성 금속상의 비자성 금속막
  4. 비자성 금속상의 비전도성 피막
(정답률: 73%)
  • 와전류탐상시험법은 전기적으로 전도성이 있는 물질에만 적용 가능하므로, 비전도성 물질과는 측정이 불가능합니다. 따라서, 비자성 금속상의 비자성 금속막이 정답입니다. 이는 두 재료가 모두 전기적으로 전도성이 있기 때문에 측정이 가능하다는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 포본율을 30points/인치를 유지한 디지털검사시스템을 이용한 검사에서 탐촉자의 주사 속도를 25인치/sec 로 하려면 장비의 계수화율은 약 얼마로 설정해야 하는가?

  1. 550 samples/sec
  2. 750 samples/sec
  3. 1500 samples/sec
  4. 3000 samples/sec
(정답률: 70%)
  • 주어진 포본율은 30points/인치이므로, 1초 동안 탐촉자가 이동하는 거리는 25인치이다. 따라서, 1초 동안 샘플링해야 하는 포인트 수는 30 x 25 = 750이다. 이에 따라, 장비의 계수화율은 750 samples/sec로 설정해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 와전류탐상검사 시험코일 선정 시 고려할 사항으로 틀린 것은?

  1. 시험품과 검출할 결함을 고려한다.
  2. 시험코일의 적합여부는 대비시험편으로 확인한다.
  3. 가능한 작은 충전율을 갖는 코일을 사용한다.
  4. 장치에 적합한 전기적 특성을 가져야 한다.
(정답률: 알수없음)
  • "가능한 작은 충전율을 갖는 코일을 사용한다."이 틀린 것이다. 와전류탐상검사에서는 충전율이 높은 코일을 사용하는 것이 더욱 효과적이다. 충전율이 높을수록 검출능력이 향상되기 때문이다. 충전율이란 코일 내부에 전류가 흐를 때 생성되는 자기장의 세기를 나타내는 지표이다. 따라서 가능한 높은 충전율을 갖는 코일을 사용하는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 자기포화방식의 와전류탐상시험에서 탈자를 행하여야 하는 경우는?

  1. 전자식(電磁式)을 이요한 정밀가공을 할 때
  2. 시험부분이 마찰부위일 때
  3. 재시험을 행할 때
  4. 전자식 연마를 할 때
(정답률: 알수없음)
  • 자기포화방식의 와전류탐상시험은 자기장을 이용하여 불량을 탐지하는 방법이다. 이 때, 시험부분이 마찰부위일 경우에는 마찰로 인해 자성이 발생하여 정확한 검사 결과를 얻기 어렵기 때문에 탈자를 행해야 한다. 다른 보기들은 자기포화방식의 와전류탐상시험과는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 관통코일을 사용하여 강관을 와전류탐상검사 시 가장 잘 검출되는 결함은?

  1. 내면 줄기
  2. 내면손상(seam)
  3. 표면요철
  4. 내면점부식성 결함
(정답률: 알수없음)
  • 관통코일은 강관의 내면을 검사할 수 있기 때문에, 내면에 발생한 결함이 가장 잘 검출됩니다. 따라서 내면손상(seam)이 가장 잘 검출되는 결함입니다. 내면손상은 강관 제조 과정에서 접합부분에서 발생하는 결함으로, 강관의 내면에 생긴 접합부분의 손상을 의미합니다. 이러한 결함은 강관의 내부압력이나 외부하중에 의해 파열될 가능성이 있으므로, 검출이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 와전류탐상시험에서 가장 검출하기 쉬운 불연속은?

  1. 와전류와 같은 방향의 균열
  2. 와전류와 수직방향의 균열
  3. 피트
  4. 표면아래의 개재물
(정답률: 알수없음)
  • 와전류탐상시험은 전기장을 이용하여 불연속을 검출하는 검사 방법입니다. 이때, 가장 검출하기 쉬운 불연속은 전류와 수직방향으로 위치한 균열입니다. 와전류는 전류가 흐르는 방향으로만 검출이 가능하기 때문에, 수직방향으로 위치한 균열은 전류와 충돌하여 검출이 용이합니다. 따라서, 정답은 "와전류와 수직방향의 균열"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 표면코일법에서 조절장치를 사용하여 코일과 시험편의 표면간 거리를 일정하게 유지시키는 것은 무엇에 의한 오차를 줄이기 위한 것인가?

  1. 장비의 편향
  2. 표피효과
  3. Lift-off
  4. 모서리효과
(정답률: 100%)
  • 표면코일법에서 조절장치를 사용하여 코일과 시험편의 표면간 거리를 일정하게 유지시키는 것은 "Lift-off"에 의한 오차를 줄이기 위한 것입니다. Lift-off란 코일과 시험편 사이의 거리가 일정하지 않아 코일에서 발생하는 자기장이 시험편에 도달하지 못하거나 일부만 도달하여 측정값이 왜곡되는 현상을 말합니다. 따라서 거리를 일정하게 유지시키는 것은 측정값의 정확성을 높이기 위한 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 와전류탐성검사 시 지시의 벡터표시에서 직교한 전압성분 Vx가 3이고, Vy 가 2일 때 위상각(θ)은 약 얼마인가?

  1. 23.7°
  2. 41.8°
  3. 48.2°
  4. 56.3°
(정답률: 55%)
  • 위상각(θ)은 아크탄젠트 함수를 사용하여 구할 수 있습니다. 즉, θ = arctan(Vy/Vx) 입니다. 따라서, θ = arctan(2/3) = 56.3° 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 와전류탐상검사 시 표준시험편을 결정할 경우 고려할 내용으로 틀린 것은?

  1. 표준시험편은 시험체와 동일한 크기 및 형상이어야 한다.
  2. 표준시험편은 시험체와 동일한 열처리 과정을 거친 것이라야 한다.
  3. 시험편이 알루미늄이라면 표준시험편은 아노다이징(anodizing)된 것이라야 한다.
  4. 표준시험편의 표면 상태는 시험편과 동일한 상태이어야 한다.
(정답률: 알수없음)
  • "표준시험편은 시험체와 동일한 크기 및 형상이어야 한다."가 틀린 것입니다. 표준시험편은 시험체와 동일한 속성을 가지고 있어야 하며, 크기나 형상은 다를 수 있습니다. 시험편이 알루미늄이라면 표준시험편은 아노다이징(anodizing)된 것이어야 하는 이유는, 아노다이징은 알루미늄의 표면을 산화시켜 내식성과 경도를 높여주는 처리 과정이기 때문입니다. 따라서 시험편과 표준시험편의 표면 상태가 동일해야 정확한 결과를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 직류 자기포화 코일을 사용하여 검사하기에 가장 유리한 제품은?

  1. 철강
  2. 황동
  3. 구리
  4. 알루미늄
(정답률: 알수없음)
  • 직류 자기포화 코일은 자기장을 생성하기 위해 전류를 흐르게 하는데, 철강은 전기전도성이 높아 전류의 흐름이 원활하게 이루어지므로 검사에 가장 유리한 제품이다. 또한 철강은 자기장을 보존하는 능력이 높아 자기장의 안정성을 유지할 수 있어 검사의 정확도를 높일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 와전류탐상시험의 내삽형 코일을 사용하여 다음 중 어느 것을 탐상할 수 있는가?

  1. 판재
  2. 튜브
  3. 환봉
  4. 피막두께
(정답률: 알수없음)
  • 내삽형 코일은 전류가 흐르는 물체의 내부를 탐사하는 데 사용됩니다. 따라서 "튜브"는 내삽형 코일을 사용하여 탐사할 수 있는 것 중 하나입니다. 튜브는 내부에 전류가 흐르는 경우가 많기 때문에 내삽형 코일을 사용하여 탐사할 수 있습니다. 반면, "판재"나 "환봉"은 내부에 전류가 흐르지 않는 경우가 많아 내삽형 코일을 사용하여 탐사하기 어렵습니다. "피막두께"는 내부에 전류가 흐르지 않는 경우가 많고, 또한 내삽형 코일은 두께를 측정하는 데 적합하지 않기 때문에 탐사하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 검사 코일 중 평판의 작은 불연속부의 정확한 위치 측정에 가장 적합한 것은?

  1. 관통코일
  2. 내삽코일
  3. 표면코일
  4. 외삽코일
(정답률: 알수없음)
  • 평판의 작은 불연속부를 측정하기 위해서는 높은 공간해상도가 필요합니다. 이러한 공간해상도를 가진 코일 중에서는 표면코일이 가장 적합합니다. 이는 표면코일이 코일의 감수가 적어 물체와의 거리가 가까울수록 민감도가 높아지기 때문입니다. 따라서 작은 불연속부와 같은 작은 변화를 감지하기에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 와전류탐상검사 시 측정된 전기 전도도에 가장 큰 영향을 미치는 것은?

  1. 시험체의 두께
  2. 코일의 반지름
  3. 시편의 온도
  4. 시험 주파수
(정답률: 알수없음)
  • 와전류탐상검사에서 측정된 전기 전도도는 시료 내부의 전기적인 성질을 나타내는 값입니다. 이 값은 시료의 온도에 크게 영향을 받습니다. 시료의 온도가 높아질수록 분자 운동이 활발해져 전기적인 성질이 변화하기 때문입니다. 따라서 시편의 온도가 가장 큰 영향을 미치게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 와전류탐상검사 시 발생하는 잡음을 제거하는 방법으로 옳은 것은?

  1. 각종 기기의 진동에 의한 잡음은 자기포화를 이용한다.
  2. 시험체의 재질의 변화에 의해 발생하는 잡음은 동기 검파기를 이용한다.
  3. 시험체의 자기적 불균일로 인해 발생하는 잡음은 접지를 이용한다.
  4. 시험체와 코일의 상대위치의 변화에 의해 발생하는 잡음은 필터를 이용한다.
(정답률: 알수없음)
  • 와전류탐상검사 시 발생하는 잡음은 시험체의 재질의 변화에 의해 발생하는 경우가 있습니다. 이 경우에는 동기 검파기를 이용하여 잡음을 제거할 수 있습니다. 동기 검파기는 시험체의 주파수와 일치하는 주파수를 선택하여 신호를 증폭시키는 역할을 합니다. 따라서 시험체의 재질의 변화에 의해 발생하는 잡음을 제거하기 위해서는 동기 검파기를 이용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 와전류탐성검사 시 배관에서 발생하는 결함 중 넓이를 갖지 않고 미세한 점 형태로 나타나는 결함은?

  1. 균열
  2. 감육
  3. 점식
  4. 용입불량
(정답률: 알수없음)
  • 점식 결함은 넓이를 갖지 않고 미세한 점 형태로 나타나는 결함으로, 다른 결함들과는 달리 크기가 매우 작아서 시각적으로 확인하기 어렵습니다. 따라서 와전류탐성검사에서는 이러한 결함을 검출하기 위해 민감한 검사 기술이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 강관을 와전류탐상시험 시 불필요한 신호가 발생할 수 있는 요인이 아닌 것은?

  1. 치수 변동
  2. 프로브 흔들림
  3. 자기 잡음
  4. 자료 내 개재물
(정답률: 알수없음)
  • 강관을 와전류탐상시험 시 불필요한 신호가 발생할 수 있는 요인은 "치수 변동", "프로브 흔들림", "자기 잡음"이다. 이 중에서 "자료 내 개재물"은 와전류탐상시험 시 불필요한 신호가 발생할 수 있는 요인이 아니기 때문에 정답이다. "자료 내 개재물"은 강관 내부에 있는 물질이나 먼지 등을 의미하는데, 이는 와전류탐상시험과는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 팬케이크 코일이 검사체 주위를 회전하면서 검사하도록 고안된 코일을 무엇이라고 하는가?

  1. 보빈 코일
  2. 외삽형 코일
  3. 회전형 코일
  4. 갭형 코일
(정답률: 알수없음)
  • 회전형 코일은 팬케이크 코일을 회전시켜 검사체 주위를 회전하면서 검사하는 코일이다. 따라서 정답은 "회전형 코일"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 위상분석모드를 적용한 위상분석법 중에서 CRT상에 지시의 기울기와 각도로소 불연속의 변화를 나타내는 탐상법은?

  1. Vector point method
  2. Ellipse method(타원법)
  3. Linear time-base method
  4. 변조분석법
(정답률: 70%)
  • Ellipse method(타원법)은 CRT상에 지시의 기울기와 각도로 소 불연속의 변화를 나타내는 탐상법 중 하나입니다. 이 방법은 주파수 변화에 따른 위상의 변화를 탐지하기 위해 사용됩니다. 이 방법은 주파수 변화에 따라 타원 모양의 경로를 그리며, 이 경로의 모양과 크기를 분석하여 위상의 변화를 파악합니다. 이 방법은 높은 정확도와 신뢰성을 가지며, 다양한 신호에 적용할 수 있습니다. 따라서, 이 문제에서 정답은 "Ellipse method(타원법)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 와전류탐상검사 규격

61. 강의 와류탐상 시험방법(KS D 0232)에서 대비시험편에 사용되는 인공결함의 호칭방법 중 N-1.0의 의미는?

  1. 흠 깊이 1.0mm인 각진 흠
  2. 흠 깊이가 관두께의 10%인 장방형 흠
  3. 구멍지름이 1.0mm인 드릴구멍
  4. 구멍지름이 관두께의 10%인 드릴구멍
(정답률: 알수없음)
  • N-1.0은 인공결함의 호칭방법 중 하나로, N은 결함의 수를 의미하고 1.0은 해당 결함의 크기를 나타냅니다. 따라서 "흠 깊이 1.0mm인 각진 흠"이 정답입니다. 다른 보기들은 구멍지름이나 관두께와 관련된 크기를 나타내는데, 이와는 다른 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 강의 와류탐상 시험방법(KS D 0232)에서 사용되는 시험코일 중 동일 시험체상의 1차권선과 2차권선에 의해 와전류가 유도되고 비교되는 시험코일의 형식 및 방식은?

  1. 자기유도형 자기비교방식
  2. 자기유도형 표준비교방식
  3. 상호유도형 자기비교방식
  4. 상호유도형 표준비교방식
(정답률: 알수없음)
  • 상호유도형 자기비교방식은 시험코일과 비교코일이 서로 상호유도되어 와전류가 유도되는 방식입니다. 이 방식은 자기유도형 방식보다 정확한 측정이 가능하며, 표준비교방식보다는 측정장비가 간단하고 측정시간이 짧아 효율적입니다. 따라서 강의 와류탐상 시험방법에서는 상호유도형 자기비교방식을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 동 및 동합금관의 와류탐상 시험방법(KS D 0214)에 따른 대비시험편의 사용목적이 아닌 것은?

  1. 시험장치의 감도 측정
  2. 시험조건의 설정
  3. 시험체에 기계적 손상 방지
  4. 시험조건의 점검
(정답률: 알수없음)
  • 시험체에 기계적 손상 방지는 시험편의 사용목적이 아니라 시험체를 보호하기 위한 조치이기 때문에 정답이 됩니다. 이는 시험을 수행하는 동안 시험체가 손상되지 않도록 보호하기 위해 시험체를 안전하게 고정하고 보호하는 것을 의미합니다. 예를 들어, 시험체가 깨지거나 파손되는 것을 방지하기 위해 적절한 보호재를 사용하거나 시험체를 고정하는 장치를 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 강의 와류탐상 시험방법(KS D 0232)에 따른 시험장치의 일부에 이상이 발견되었을 때 조치사항으로 맞는 것은?

  1. 결함부분을 거짓지시로 판단하여야 한다.
  2. 결함부분을 의사지시로 처리하고 다음 시험을 한다.
  3. 기기의 잘못된 부분을 재조정하고 연속 시험한다.
  4. 이상 기간 중에 시험한 시험체는 모두 재시험한다.
(정답률: 알수없음)
  • 강의 와류탐상 시험은 정확한 결과를 위해 시험장치의 정확한 작동이 필요하다. 따라서 시험장치의 일부에 이상이 발견되면 이상 기간 동안 시험한 모든 시험체는 재시험해야 한다. 이는 이상이 발견된 시험장치로 시험한 결과가 올바르지 않을 가능성이 있기 때문이다. 따라서 "이상 기간 중에 시험한 시험체는 모두 재시험한다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 강의 와류탐상 시험방법(KS D 0232)에서 규정하는 인공홈의 가공방법으로 틀린 것은?

  1. 방전가공
  2. 용접가공
  3. 부식
  4. 기계가공
(정답률: 알수없음)
  • 용접가공은 강의 와류탐상 시험방법(KS D 0232)에서 규정하는 인공홈의 가공방법으로 포함되지 않습니다. 인공홈의 가공방법으로는 방전가공, 부식, 기계가공이 포함됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec.V Art.8)에서 비자성 금속재료에 피복된 피복두께 측정을 위해 교정 확인해야 하는 프로브는 몇 시간마다 교정 값을 확인하도록 규정하고 있는가?

  1. 1시간
  2. 2시간
  3. 4시간
  4. 8시간
(정답률: 알수없음)
  • 와전류탐상검사에서 사용되는 프로브는 전류를 통해 금속재료의 두께를 측정하는데, 이때 교정 값을 확인하여 정확한 측정을 보장해야 합니다. 비자성 금속재료에 피복된 경우에는 피복두께가 측정 대상이 되므로, 교정 값을 더욱 정확하게 확인해야 합니다. 이를 위해 ASME Sec.V Art.8에서는 프로브의 교정 값을 2시간마다 확인하도록 규정하고 있습니다. 따라서 정답은 "2시간"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 보일러 및 압력 용기에 대한 표준 와전류탐상검사(ASME Sec.V Art.26 SE-243)에 따른 이음매 없는 동합금관의 와전류탐상시험을 위한 전자장치는 최대 얼마의 주파수를 발진할 수 있어야 하는가?

  1. 10 kHz
  2. 125 kHz
  3. 250 kHz
  4. 500 kHz
(정답률: 알수없음)
  • 이음매 없는 동합금관의 와전류탐상시험은 보일러 및 압력 용기의 안전성을 검사하는 중요한 과정 중 하나이다. 이 시험에서는 전자장을 이용하여 동합금관의 이음매 부분을 검사한다. 이 때, 전자장의 주파수는 중요한 역할을 한다.

    주파수가 너무 낮으면 검사 대상물질에 충분한 전자장이 전달되지 않아 검사 결과가 부정확해질 수 있다. 반면, 주파수가 너무 높으면 전자장이 검사 대상물질 내부로 침투하지 못하고 표면에서만 반사되어 검사 결과가 왜곡될 수 있다.

    따라서, 이음매 없는 동합금관의 와전류탐상시험을 위한 전자장치는 적절한 주파수를 발진할 수 있어야 한다. ASME Sec.V Art.26 SE-243에서는 이 주파수를 125 kHz로 규정하고 있다. 이는 검사 대상물질에 충분한 전자장을 전달할 수 있는 적절한 주파수이며, 검사 결과의 정확성을 보장할 수 있는 범위 내에 있다는 것을 의미한다. 따라서, 정답은 "125 kHz"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 보일러 및 압력 용기에 대한 표준 와전류탐상검사(ASME Sec.V Art.26 SE-243)에 규정하고 있는 동 및 동합금관 와류탐상검사의 적용범위로 옳은 것은?

  1. 바깥지름 50.8mm 이하, 벽두께 0.889~3.04mm
  2. 바깥지름 50.8mm 이하, 벽두께 0.432~3.04mm
  3. 바깥지름 79.4mm 이하, 벽두께 0.889~3.04mm
  4. 바깥지름 79.4mm 이하, 벽두께 0.432~3.04mm
(정답률: 알수없음)
  • ASME Sec.V Art.26 SE-243에서는 동 및 동합금관 와류탐상검사의 적용범위로 "바깥지름 79.4mm 이하, 벽두께 0.432~3.04mm"을 규정하고 있습니다. 이는 보일러 및 압력 용기에 대한 표준 와전류탐상검사의 적용범위와 일치합니다. 따라서, "바깥지름 79.4mm 이하, 벽두께 0.432~3.04mm"이 옳은 답입니다. 이 범위를 벗어나는 경우에는 다른 검사 방법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec.V Art.8)에서 열교환기 관의 시험절차서에 반드시 포함되어야 할 내용과 거리가 먼 것은?

  1. 관 재질
  2. 프로브 종류 및 크기
  3. 관 번호 설정
  4. 검사 주파수
(정답률: 80%)
  • 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사에서는 각 관의 위치를 파악하기 위해 관 번호 설정이 필요하다. 관 번호 설정은 검사 결과를 기록하고 추적하기 위해 필수적인 정보이며, 다른 보기들은 시험절차서에 포함되어야 할 내용이다. 따라서 "관 번호 설정"이 거리가 먼 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 강관의 와류 탐상 검사 방법(KS D 0251)의 탐상장치의 구성에서 생략하여도 좋은 것은?

  1. 탐상기
  2. 탐상 코일
  3. 자기 포화 장치
  4. 관 이송 장치
(정답률: 알수없음)
  • 자기 포화 장치는 강관의 자기적 특성을 이용하여 와류 탐상을 정확하게 하기 위한 장치이다. 하지만 탐상장치의 구성에서 생략하여도 와류 탐상 검사를 수행하는 데 지장이 없기 때문에 생략할 수 있다. 따라서 정답은 "자기 포화 장치"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 강관의 와전류탐상검사 방법(KS D 0251)에서 인공 흠의 종류가 네모 흠이고 호칭두께의 20%인 흠의 깊이를 갖는 대비시험편의 호칭방법은?

  1. F-20
  2. D-20
  3. N-20
  4. E-20
(정답률: 90%)
  • 강관의 와전류탐상검사 방법(KS D 0251)에서 인공 흠의 종류가 네모 흠이고 호칭두께의 20%인 흠의 깊이를 갖는 대비시험편의 호칭방법은 "N-20"이다. 이는 KS D 0251에서 네모 흠의 호칭방법이 N이고, 호칭두께의 20%인 흠의 깊이를 갖는 대비시험편의 호칭방법이 20인 것을 나타낸다. 따라서, 정답은 "N-20"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 동 및 동합금관의 와류탐상 시험방법(KS D 0214)에서 대비결함의 신호와 동등이상의 신호가 검출된 관 중 합격될 수 없는 신호의 발생상황은?

  1. 교정 마크
  2. 상처
  3. 두께 변화
  4. 비트 절삭 흔적
(정답률: 80%)
  • 동 및 동합금관의 와류탐상 시험방법에서 대비결함의 신호와 동등이상의 신호가 검출된 관 중 합격될 수 없는 신호의 발생상황은 두께 변화일 수 있습니다. 이는 동 및 동합금관의 두께가 일정하지 않거나, 표면에 불규칙한 두께 변화가 있을 경우에 발생할 수 있습니다. 이러한 두께 변화는 와류탐상 시험방법에서 신호를 검출하는데 방해가 되어 합격될 수 없는 신호로 판정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec.V Art.8)에 따른 비자성 열교환기 튜브의 와전류탐상검사 중 신호수집 시스템이 갖추어야 할 요건에 대한 설명으로 부적절한 것은?

  1. 검사데이터는 위상 및 진폭의 출력이 가능하여야 한다.
  2. 튜브의 투자율 및 재질 등의 변화에 대한 감도는 요구되지 않는다.
  3. 결함의 종류, 크기 및 특성에 따라 다양한 종류의 탐촉자를 적용할 수 있다.
  4. 다중주파수를 동시에 적용하며 결함의 검출능이 탁월하도록 검사주파수를 선정한다.
(정답률: 알수없음)
  • "튜브의 투자율 및 재질 등의 변화에 대한 감도는 요구되지 않는다."는 부적절한 설명입니다. 와전류탐상검사에서는 검사 대상인 튜브의 투자율, 재질 등의 변화에 대한 감도가 요구됩니다. 이는 검사 결과의 정확성과 신뢰성을 보장하기 위한 것입니다. 따라서 이 보기는 올바르지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 강의 와류탐상 시험방법(KS D 0232)에 의한 탐상기에서 얻어진 디지털 또는 아날로그 출력을 기록하는 장치는?

  1. 탈자장치
  2. 기록장치
  3. 이송장치
  4. 자기포화장치
(정답률: 알수없음)
  • 강의 와류탐상 시험방법(KS D 0232)에서는 탐상기에서 얻어진 디지털 또는 아날로그 출력을 기록하는 장치를 요구하고 있습니다. 따라서, 이를 수행하는 장치는 "기록장치"입니다. 다른 보기들은 각각 다른 기능을 수행하는 장치들이므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec.V Art.8)에 의해 페라이트계 재료의 검사 시 검사할 재료와 동일한 인정 시험편이 요구될 때 이 시험편에는 적어도 1개 이상의 균열이 포함되어야 한다. 기저 금속 내 균열 깊이(mm)는 최대 얼마인가?

  1. 0.02
  2. 0.04
  3. 0.5
  4. 1
(정답률: 알수없음)
  • 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사는 균열 탐지를 위한 검사 방법 중 하나이다. 이 검사에서는 검사할 재료와 동일한 인정 시험편이 요구되며, 이 시험편에는 적어도 1개 이상의 균열이 포함되어야 한다. 따라서 기저 금속 내 균열 깊이는 최소한 1mm 이상이어야 한다. 따라서 정답은 "1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 강관의 와류탐상검사 방법(KS D 0251)에서 대비시험편의 인공흠의 가공방법으로 적당하지 않은 것은?

  1. 네모 흠은 기계 가공한다.
  2. 네모 흠은 관의 바깥면에 관의 원주방향으로 가공한다.
  3. 줄흠은 3각형 줄로 관의 원주방향으로 가공한다.
  4. 네모 흠은 형상이 U자형으로 가공될 수 있다.
(정답률: 알수없음)
  • 정답은 "네모 흠은 기계 가공한다."입니다.

    "네모 흠은 관의 바깥면에 관의 원주방향으로 가공한다."의 이유는, 와류탐상검사에서는 관의 내부를 검사하기 때문에, 관의 바깥면에 흠을 가공하여 내부로 들어갈 수 있도록 해야 합니다. 이때, 원주방향으로 가공하는 것이 가장 효과적이며, 네모 형태로 가공하는 것이 가장 적합합니다. 이는 와류탐상검사에서 검사하는 부위와 관련이 있습니다.

    따라서, "네모 흠은 관의 바깥면에 관의 원주방향으로 가공한다."는 올바른 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 동 및 동합금관의 와류탐상 시험방법(KS D 0214)에 따른 대비시험편의 대비결함 규정요건에 해당되지 않는 것은?

  1. 관의 축에 직각으로 뚫린 드를구멍으로 한다.
  2. 드릴구멍 지름은 0.5 ~ 2.0mm 로 한다.
  3. 드릴 구멍의 크기는 관의 치수에 따라 정한다.
  4. 드릴구멍은 관의 길이 방향에 4개로 한다.
(정답률: 알수없음)
  • 정답: "드릴구멍은 관의 길이 방향에 4개로 한다."

    이유: 동 및 동합금관의 와류탐상 시험방법(KS D 0214)에서는 대비시험편의 대비결함 규정요건 중 "드릴구멍은 관의 축에 직각으로 뚫린 드릴구멍으로 한다."라고 명시되어 있습니다. 따라서 "드릴구멍은 관의 길이 방향에 4개로 한다."는 규정요건에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 강의 와류탐상 시험방법(KS D 0232)에서 시험에 관한 지정사항이 아닌 것은?

  1. 시험체의 표면상황
  2. 대비 시험편
  3. 함부판정의 기준
  4. 시험체의 규격
(정답률: 알수없음)
  • 정답: "시험체의 규격"

    설명: 강의 와류탐상 시험방법(KS D 0232)에서는 시험체의 표면상황, 대비 시험편, 함부판정의 기준 등 시험에 관한 다양한 지정사항들이 명시되어 있지만, 시험체의 규격은 해당 문서에서 언급되지 않는다. 시험체의 규격은 시험을 위해 사용되는 샘플의 크기, 모양, 재질 등을 의미하는데, 이는 시험을 수행하는 기관이나 업체에서 정하는 것이기 때문에 해당 문서에서는 다루지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 동 및 동합금관의 와류탐상 시험방법(KS D 0214)로 검사 시 판정에 대한 설명으로 잘못된 것은?

  1. 대비결함의 신호와 동등이하의 검출 신호관은 합격
  2. 대비결함의 신호와 동등이상의 검출 신호관은 무조건 불합격
  3. 검출신호의 발생상황에 따라 조건부 합격 가능
  4. 결과의 판정에 앞서 육안검사를 병행 가능
(정답률: 알수없음)
  • "대비결함의 신호와 동등이상의 검출 신호관은 무조건 불합격"이 잘못된 설명입니다. 이유는 대비결함의 신호와 동등이상의 검출 신호관이 발생한 경우에도 검출신호의 발생상황에 따라 조건부 합격이 가능하기 때문입니다. 따라서 이 경우에는 육안검사를 병행하여 결과를 판정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 동 및 동합금관의 와류탐상 시험방법(KS D 0214)에서 대비 결함 중 드릴 구멍의 허용 오차는?

  1. ±0.01mm
  2. ±0.02mm
  3. ±0.03mm
  4. ±0.05mm
(정답률: 알수없음)
  • 드릴 구멍의 허용 오차는 ±0.05mm인 이유는, 이 시험방법에서는 동 및 동합금관의 와류탐상을 위해 시료를 회전시키면서 와류탐상기에 의해 측정된 와류의 크기를 비교하는 것이다. 이때 드릴 구멍의 위치가 정확하지 않으면 시료의 회전축이 일정하지 않아서 와류탐상 결과에 영향을 미칠 수 있기 때문에, 드릴 구멍의 위치 오차를 최소화하기 위해 ±0.05mm의 허용 오차가 적용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

목록 다음회차 >
