와전류비파괴검사기사(구) 필기 기출문제복원 (2008-05-11)

와전류비파괴검사기사(구) 2008-05-11 필기 기출문제 해설

이 페이지는 와전류비파괴검사기사(구) 2008-05-11 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

와전류비파괴검사기사(구)
(2008-05-11 기출문제)

목록

1과목: 와전류탐상시험원리

1. 교류자화에 있어서 표피효과에 대한 설명으로 틀린 것은?

  1. 와전류의 분포가 표면부위에서 집중된다.
  2. 와전류의 강도는 표면 부근에서 더 크다.
  3. 와전류 밀도는 원주의 표면 근처에서 최소가 된다.
  4. 자속밀도가 표면치의 약 37%로 저하하는 곳의 깊이를 표준침투깊이라 한다.
(정답률: 알수없음)
  • 표피효과란 교류 자화 시 와전류가 도체의 표면으로 집중되는 현상입니다. 따라서 와전류 밀도는 표면 근처에서 최대가 되며, 내부로 갈수록 급격히 감소합니다.

    오답 노트
    표준침투깊이: 자속밀도가 표면치의 약 $37\%$로 저하되는 지점의 깊이를 의미함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 전기저항이 30Ω이고 리액턴스가 40Ω인 코일의 임피던스는 몇 Ω인가?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 알수없음)
  • 전기저항과 리액턴스가 직렬로 연결된 코일의 전체 임피던스는 피타고라스 정리를 이용한 벡터 합으로 계산합니다.
    ① [기본 공식] $Z = \sqrt{R^2 + X^2}$
    ② [숫자 대입] $Z = \sqrt{30^2 + 40^2}$
    ③ [최종 결과] $Z = 50$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 와전류탐상시험에서 코일의 임피던스에 영향을 주는 인자와 가장 거리가 먼 것은?

  1. 시험체의 저항율
  2. 시험체의 투자율
  3. 시험체의 치수
  4. 시험체의 탄성율
(정답률: 알수없음)
  • 와전류탐상시험의 임피던스는 전기적 특성(저항율, 투자율)과 기하학적 특성(치수)에 의해 결정됩니다.

    오답 노트
    시험체의 탄성율: 재료의 기계적 성질로 전기적 임피던스에는 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 어느 재료에 주파수가 10kHz일 때 와전류 침투깊이가 3mm이었다. 다른 조건은 변화시키지 않고 단지 주파수만 5kHz로 변경하였다면 침투깊이는 약 얼마가 되겠는가?

  1. 1.8mm
  2. 3.0mm
  3. 4.2mm
  4. 5.4mm
(정답률: 알수없음)
  • 와전류의 침투깊이는 주파수의 제곱근에 반비례하는 원리를 이용합니다.
    ① [기본 공식] $d = \frac{k}{\sqrt{f}}$
    ② [숫자 대입] $d = 3 \times \sqrt{\frac{10}{5}}$
    ③ [최종 결과] $d = 4.2$
    따라서 침투깊이는 약 $4.2\text{mm}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 와전류를 이용한 강자성체의 재질시험에 가장 크게 영향을 주는 인자는?

  1. 전도율
  2. 투자율
  3. 주파수
  4. 온도
(정답률: 알수없음)
  • 강자성체는 외부 자기장에 반응하여 자화되는 성질이 강하므로, 와전류 시험 시 재질의 자기적 특성을 나타내는 투자율이 가장 지배적인 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 검사코일의 유도리액턴스와 저항을 각각 X, Y축으로 표현한 그래프름 무엇이라 하는가?

  1. 자기 이력곡선
  2. 임피던스 평면
  3. 벡터 포인트 평면
  4. 인덕턴스 평면
(정답률: 알수없음)
  • 검사코일의 저항(R)을 실수축(X축)으로, 유도리액턴스($X_L$)를 허수축(Y축)으로 하여 복소평면에 나타낸 것을 임피던스 평면이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 와전류탐상시험에서 시험코일의 임피던스에 영향을 미치는 인자와 가장 거리가 먼 것은?

  1. 시험체의 전도도
  2. 시험 속도
  3. 시험주파수
  4. 코일의 자체 인덕턴스
(정답률: 알수없음)
  • 와전류탐상시험에서 코일의 임피던스는 시험주파수, 코일의 자체 인덕턴스, 그리고 시험체의 전도도와 같은 전기적 특성에 의해 결정됩니다. 시험 속도는 탐상 신호의 노이즈나 응답 속도에는 영향을 줄 수 있으나, 코일 자체의 임피던스 값에 영향을 미치는 인자는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음의 누설검사법 중 헬륨질량분석 기법에 의한 분류에 속하지 않는 것은?

  1. 진공분무법
  2. 진공후드법
  3. 진공상자법
  4. 진공적분법
(정답률: 알수없음)
  • 헬륨 질량 분석법은 진공을 이용하여 헬륨 가스의 누설을 검출하는 방법으로 진공분무법, 진공후드법, 진공적분법 등이 포함됩니다.
    진공상자법은 헬륨 질량 분석법이 아닌 일반적인 누설 검사법의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 용제제거성 염색침투탐상시험에 관한 설명으로 옳은 것은?

  1. 대량 생산부품의 탐상에 적합하다.
  2. 넓은 면적을 1회 조작으로 탐상하기 적합하다.
  3. 수도시설이 있는 곳에서만 세척처리가 가능하다.
  4. 다른 침투탐상에 비하여 야외의 탐상이 용이하다.
(정답률: 알수없음)
  • 용제제거성 침투탐상시험은 세척제로 용제를 사용하므로 별도의 수도 시설이 필요 없어 다른 침투탐상법에 비해 야외 현장에서의 탐상이 매우 용이합니다.

    오답 노트
    대량 생산부품/넓은 면적: 수작업 위주라 부적합함
    수도시설: 용제를 사용하므로 필요 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 누설검사법 중 가열양극 헬로겐누설검출기의 장점은?

  1. 대기압의 공기 중에서 작업이 가능하다.
  2. 모든 추적가스에서 응답이 잘 이루어진다.
  3. 인화성 재질이나 폭발성 대기 근처에서도 사용 할 수 있다.
  4. 할로겐 추적가스에 장시간 노출되어도 누설신호에 변화가 없어 측정치의 장시간 보존이 용이하다.
(정답률: 알수없음)
  • 가열양극 헬로겐누설검출기는 진공 챔버 없이 대기압 상태의 공기 중에서 직접 누설 부위를 검출할 수 있다는 것이 핵심 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 와전류탐상시험의 설명으로 옳은 것은?

  1. 표면작하 작은 결함의 탐지가 불가능하다.
  2. 결함 크기, 변화 등을 동시에 검출하기 어렵다.
  3. 와전류 신호에 영향을 끼치는 재료 인자가 많다.
  4. 관, 환봉 등에 고속의 자동화 전수검사가 불가능하다.
(정답률: 알수없음)
  • 와전류탐상시험은 전도율, 투과율 등 재료의 전기적·자기적 특성(재료 인자)에 따라 신호가 민감하게 반응하는 특징이 있습니다.

    오답 노트
    표면 작은 결함 탐지: 가능함
    결함 크기/변화 검출: 동시에 가능함
    고속 자동화 전수검사: 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 침투탐상시험과 비교하여 자분탐상시험의 장점에 해당하는 것은?

  1. 절연체인 재료도 탐상할 수 있다.
  2. 비철금속 재료도 탐상할 수 있다.
  3. 페인트 처리된 강재료도 탐상할 수 있다.
  4. 표면이 복잡한 형상의 시험체를 쉽게 탐상할 수 있다.
(정답률: 알수없음)
  • 자분탐상시험은 침투탐상시험과 달리 침투액이 스며들 필요가 없으므로, 얇은 페인트나 도금 층이 있는 강재료의 결함도 탐지할 수 있는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 초음파탐상시험에 사용되는 탐촉자 중 수정진동자의 특징을 옳게 설명한 것은?

  1. 물에 녹는다.
  2. 사용수명이 길다.
  3. 송신효율이 좋다.
  4. 기계적 안정성이 낮다.
(정답률: 알수없음)
  • 수정진동자는 압전 효과를 이용하며, 화학적으로 안정적이고 내구성이 뛰어나 사용수명이 길다는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 비파괴검사법과 원리의 연결이 틀린 것은?

  1. 방사선투과시험 - 결함에 의한 투과강도의 차이
  2. 초음파탐상시험 - 결함의 의한 반사 에코
  3. 자분탐상시험 - 결험에 위한 누설 자속
  4. 침투탐상시험 - 결함에 의한 표피효과
(정답률: 알수없음)
  • 침투탐상시험은 모세관 현상을 이용하여 표면 결함을 검출하는 방법입니다.

    오답 노트
    표피효과: 와전류탐상시험의 원리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 방사선투과시험에서 X선 필름의 강도를 높이고 노출시간을 단축시키며, 상질을 개선하기 위해 사용되는 것은?

  1. 계조계
  2. 투과도계
  3. 증감지
  4. 필름관찰기
(정답률: 알수없음)
  • 증감지는 필름의 감도를 높여 노출 시간을 단축시키고, 산란 방사선을 흡수하여 영상의 상질(선명도)을 개선하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. X선투과시험과 비교하여 γ선투과시험의 장점을 설명한 것으로 틀린 것은?

  1. X선투과시험보다 선명도가 뛰어나다.
  2. X선투과시험과 달리 외부 전원이 필요치 않다.
  3. X선투과시험보다 일반적인 장비의 취급 및 보수가 간단하다.
  4. X선투과시험보다 운반이 쉽고 협소한 장소의 접근이 용이하다.
(정답률: 알수없음)
  • $\gamma$선투과시험은 방사성 동위원소를 이용하므로 전원이 필요 없고 운반이 용이하지만, X선투과시험에 비해 초점 크기가 커서 영상의 선명도는 떨어지는 단점이 있습니다.

    오답 노트
    외부 전원 불필요: $\gamma$선은 자체 붕괴 에너지를 이용함
    취급 및 보수 간단: 복잡한 X선 발생 장치가 필요 없음
    운반 및 접근 용이: 장비가 소형이며 전원 연결이 필요 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 비파괴검사 중 육안검사에 대한 설명으로 틀린 것은?

  1. 다른 검사법에 비하여 검사가 간단하다.
  2. 다른 검사법에 비하여 비용이 저렴한 편이다.
  3. 다른 검사법에 비하여 통상적으로 검사속도가 빠르다.
  4. 다른 검사법에 비하여 표면결함만 검출이 불가능하다.
(정답률: 알수없음)
  • 육안검사는 사람의 눈으로 직접 관찰하는 가장 기본적인 검사법으로, 표면의 결함을 검출하는 것이 주 목적입니다. 따라서 표면결함 검출이 불가능하다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 침투탐상 시험 방법 중 다음과 같은 장접을 갖고 있는 탐상 방법에 해당되는 것은?

  1. 용제제거성 형광침투탐상시험
  2. 후유화성 형광침투탐상시험
  3. 수세성 염색침투탐상시험
  4. 용제제거성 염색침투탐상시험
(정답률: 알수없음)

  • 제시된 이미지의 설명처럼 탐상감도가 매우 우수하고, 얇고 넓은 결함 탐상에 적합하며, 침투 시간을 단축할 수 있고 오염 영향이 적은 방법은 후유화성 형광침투탐상시험의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 초음파탐상시험이 특히 방사선투과시험보다 우수한 장점의 설명으로 옳은 것은?

  1. 한 면만으로도 탐상이 가능하다.
  2. 시험체의 표면이 거친 경우에 유리하다.
  3. 탐상을 위한 접촉매질이 필요하지 않다.
  4. 탐상의 기준이 되는 표준시험편이나 대비시험편이 필요하지 않다.
(정답률: 알수없음)
  • 초음파탐상시험은 초음파가 내부에서 반사되어 돌아오는 원리를 이용하므로, 방사선투과시험과 달리 시험체의 한 면에서만 탐촉자를 접촉시켜도 내부 결함을 찾아낼 수 있는 큰 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음의 자분탐상시험법 중 선형자화법이 아닌 것은?

  1. 극간법
  2. 직각통전법
  3. 코일법
  4. 영구자석법
(정답률: 알수없음)
  • 직각통전법은 자력선이 통전 방향에 수직으로 형성되어 원주 방향의 결함을 찾는 방법으로, 대표적인 원주자화법에 해당합니다.

    오답 노트
    극간법, 코일법, 영구자석법은 자력선이 길이 방향으로 형성되는 선형자화법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 와전류탐상검사

21. 다음 중 와전류탐상검사시 발견되 dent에 관한 설명으로 옳은 것은?

  1. 재료 중에 미세하게 갈라진 틈
  2. 마찰에 의해 일어나는 표면물질의 손상
  3. 넓이를 갖지 않고 점 형태로 진행하는 부식 결함
  4. 박리를 일으키지 않은 상태로 표면이 우묵하게 들어간 자국
(정답률: 알수없음)
  • Dent(압흔)는 재료의 표면이 외부 충격 등에 의해 박리를 일으키지 않은 상태로 우묵하게 들어간 자국을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 중 와전류탐상검사에서 판재의 표면 검사에 적합한 코인은?

  1. Probe coil
  2. Encircling coil
  3. Bobbin coil
  4. Rotating coil
(정답률: 알수없음)
  • Probe coil은 소형 코일을 검사체 표면에 직접 접촉시켜 스캔하는 방식으로, 판재의 표면 결함을 검출하는 데 가장 적합합니다.

    오답 노트
    Encircling coil, Bobbin coil, Rotating coil은 주로 튜브나 봉재와 같은 원통형 제품의 검사에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. [그림]은 와전류탐상검사의 타원법으로 탐상한 신호를 나타낸 것이다. 이 신호의 의미로 옳은 것은?

  1. 시험체의 치수(Dimension)가 변했다.
  2. 시험체의 전도도가 변했다.
  3. 시험체의 전도도와 치수(Dimension)가 변했다.
  4. 시험체의 전도도와 치수(Dimension)의 변화가 없다.
(정답률: 알수없음)
  • 와전류탐상검사의 타원법(Ellipse method)에서 임피던스 평면상의 신호 궤적이 와 같이 나타나는 것은 시험체의 전도도가 변화했음을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 와전류탐상검사시 절대(absolute) 코일에 대한 설명으로 옳은 것은?

  1. 단일 코일형과 이중 코일형이 있다.
  2. 표준 시험편에 직접 비교하여 측정한다.
  3. 프로브 코일(probe coil)에만 사용한다.
  4. 검사체의 한 점으로부터 다른 점을 비교 측정한다.
(정답률: 알수없음)
  • 절대 코일은 검사체로부터 직접 임피던스 변화를 측정하는 방식으로, 구성 형태에 따라 단일 코일형과 이중 코일형으로 구분됩니다.

    오답 노트
    표준 시험편에 직접 비교하거나 한 점과 다른 점을 비교 측정하는 방식은 차동(differential) 코일에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 와전류탐상시험 방법에서 다음 중 어느 관의 탕상시 잡음 발생의 억제를 위해 직류자기포화가 필요한가?

  1. 알루미늄관
  2. 탄소강관
  3. brass관
  4. 플라스틱관
(정답률: 알수없음)
  • 탄소강관과 같은 강자성체는 자기 투과율의 불균일성으로 인해 큰 잡음이 발생하므로, 이를 억제하여 투과율을 일정하게 만들기 위해 직류자기포화(DC Saturation)가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 와전류탐상검사시 발생하는 잡음을 제거하는 방법으로 옳은 것은?

  1. 각종 기기의 진동에 의한 잡음은 자기포화를 이용한다.
  2. 시험체의 재질의 변화에 의해 발생하는 잡음은 동기 검파기를 이용하다.
  3. 시험체으 자기적 불균일로 인해 발생하는 잡음은 접지를 이용한다.
  4. 시험체와 코일의 상대위치의 변화에 의해 발생하는 잡음은 필터를 이용한다.
(정답률: 알수없음)
  • 시험체의 재질 변화로 인해 발생하는 잡음을 효과적으로 제거하고 원하는 신호만을 추출하기 위해 동기 검파기를 사용합니다.

    오답 노트
    진동 잡음: 필터 이용
    자기적 불균일: 자기포화 이용
    상대위치 변화: 차동코일 또는 필터 이용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 검사품의 검사되는 방향으로 점차적으로 발생되는 직경변화 또는 화학성분 등 미세한 변화의 효과를 감소시키거나, 제거시킬 수 있는 코일의 배열 방식은?

  1. 단일 절대코일
  2. 이중 절대코일
  3. 자기비교형 차동코일
  4. 상호비교형 차동코일
(정답률: 알수없음)
  • 자기비교형 차동코일은 두 코일의 신호를 서로 비교하여 상쇄시킴으로써, 직경 변화나 화학 성분의 점진적인 변화와 같은 배경 잡음을 제거하고 국부적인 결함만을 검출하는 데 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 와전류탐상검사시 시험코일에 접속시키는 장치는 무엇인가?

  1. 발진기
  2. 이상기
  3. 자동 평형기
  4. 동기 여파기
(정답률: 알수없음)
  • 와전류 탐상검사 시 코일의 임피던스 변화를 정밀하게 측정하기 위해, 기준 임피던스와의 차이를 보정하여 평형 상태를 유지시키는 자동 평형기를 접속하여 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 표면형 coil 로 판을 검사할 때 시험체와 코일까지의 거리 변화에 의해 와전류의 출력이 변하는 효과를 무엇이라 하는가?

  1. fill factor effect
  2. lift-off effect
  3. 위상분리효과
  4. 모서리효과
(정답률: 알수없음)
  • 와전류 탐상검사에서 시험체 표면과 코일 사이의 간격(거리)이 변함에 따라 임피던스 변화가 발생하여 출력 신호가 변하는 현상을 lift-off effect라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 와전류탐상검사의 상호유도형 코일(또는 2중코일)에서 1차 코일의 기능은?

  1. 시험체를 직류 자화한다.
  2. 시험체에 와전류를 발생시킨다.
  3. 2차 코일과의 주파수 차를 검출한다.
  4. 시험체 중의 와전류의 변화를 검출한다.
(정답률: 알수없음)
  • 상호유도형 코일에서 1차 코일은 교류 전류를 흘려 시험체 내부에 와전류를 유도 및 발생시키는 역할을 수행하며, 이렇게 발생한 와전류의 변화를 2차 코일이 검출하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 자기포화를 이용하여 와전류탐상검사를 수행한 후 시험체의 탈자가 반드시 필요한 경우는?

  1. 재시험하는 경우
  2. 자기탐상시험을 하는 경우
  3. 풀림 등의 열처리를 하는 경우
  4. 계측기에 부품으로 조립되는 경우
(정답률: 알수없음)
  • 자기포화를 이용한 검사 후 잔류 자기가 남아있을 경우, 정밀한 계측기 부품으로 조립되었을 때 주변 자기장에 영향을 주어 오작동을 일으킬 수 있으므로 반드시 탈자가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 와전류탐상검사에서 재현성이 없는 의사 지시는?

  1. 잔류응력
  2. 시험체의 타흔
  3. 외부 전기 노이즈
  4. 시험체의 롤 마크(roll mark)
(정답률: 알수없음)
  • 외부 전기 노이즈는 주변 환경에 따라 불규칙하게 발생하므로, 동일한 조건에서 반복 측정하더라도 동일한 신호가 나타나지 않는 재현성 없는 의사 지시의 대표적인 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 와전류탐상검사 중 변조분석법에서 시험코일로부터 받은 신호는 어디로 기록되는가?

  1. 대비시험편
  2. 사진필름
  3. 오실로스코프
  4. 스트립차트
(정답률: 알수없음)
  • 변조분석법에서는 시험코일로부터 수신된 신호를 시간의 흐름에 따라 기록하여 분석해야 하므로, 연속적인 기록이 가능한 스트립차트에 기록합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 중 와전류탐상검사의 위상분석시험(rhase analysis testing)에 속하지 않는 것은?

  1. 벡터법(Vector point method)
  2. 타원법(Ellipse method)
  3. 변조분석법(Modulation analysis method)
  4. 선형 시간축법(Linear time base method)
(정답률: 알수없음)
  • 위상분석시험은 신호의 위상차를 이용하여 결함의 특성을 분석하는 방법으로 벡터법, 타원법, 선형 시간축법 등이 포함됩니다.

    오답 노트
    변조분석법: 위상 분석이 아닌 신호의 진폭 변조 등을 분석하는 방법임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 와전류탐상검사에서 결함에 의한 신호만 검출하고 시험체의 크기가 완만한 변화로 일어나는 신호는 억제하여 줄 수 있는 방법은?

  1. 절대 비교형 시험코일을 사용한다.
  2. 신호처리 회로에 low pass filter를 사용한다.
  3. 신호처리 회로에 high pass filter를 사용한다.
  4. 광대역 증폭기(wide band amplifier)를 사용한다.
(정답률: 알수없음)
  • 결함에 의한 신호는 급격한 변화(고주파 성분)를 보이고, 시험체 크기의 완만한 변화는 서서히 변하는 신호(저주파 성분)를 보입니다. 따라서 저주파를 차단하고 고주파만 통과시키는 high pass filter를 사용하면 완만한 변화 신호를 억제하고 결함 신호만 검출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 와전류탐상검사 장비 중 부속장치에 해당되지 않는 것은?

  1. 기록장치
  2. 배액장치
  3. 선별장치
  4. 마킹장치
(정답률: 알수없음)
  • 와전류탐상검사 장비의 부속장치는 검사 결과를 기록하는 기록장치, 불량품을 걸러내는 선별장치, 결함 위치를 표시하는 마킹장치 등이 있습니다.

    오답 노트
    배액장치: 액체를 배출하는 장치로 와전류탐상검사와 무관함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 관통형 코일로 구리봉을 와전류탐상검사 할 때 다음 중 발견하기 가장 어려운 경우는?

  1. 시험체의 지름이 5% 변경될 때
  2. 시험체의 전도도가 10% 변경될 때
  3. 구리봉 내부 표면에 있는 미세한 결함
  4. 구리봉 표면으로부터 깊은 곳의 내부 균열
(정답률: 알수없음)
  • 와전류는 표피효과(Skin Effect)로 인해 시험체 표면으로 갈수록 밀도가 높고 내부로 갈수록 급격히 감소합니다. 따라서 구리봉 표면으로부터 깊은 곳의 내부 균열은 와전류가 거의 도달하지 못해 발견하기 가장 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 와전류탐상검사에서 불연속의 정확한 위치를 찾아낼 수 있는 시험법으로 옳은 것은?

  1. 표면 코일법으로 찾아낼 수 있다.
  2. 관통형 코일법으로 찾아낼 수 있다.
  3. 내삽형 코일법으로 찾아낼 수 있다.
  4. 표면 코일법, 관통형 코일법, 내삽형 코일법 모두가 정확한 위치를 찾을 수 있다.
(정답률: 알수없음)
  • 와전류탐상검사에서 표면 코일법은 코일을 시험체 표면에 직접 접촉시켜 스캐닝하므로, 불연속부의 정확한 위치를 국부적으로 찾아내는 데 가장 적합한 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 관통형 또는 내삽형 코일로 와전류탐상검사를 실시할 때 관의 양끝 부분에 발생하는 신호는 어떤 현상에 의하여 나타나는 것인가?

  1. 표피 효과(Skin effect)
  2. 모서리 효과(Edge effect)
  3. 가장자리 효과(End effect)
  4. 리프트-오프 효과(Lift-off effect)
(정답률: 알수없음)
  • 관통형 또는 내삽형 코일로 검사 시, 코일이 관의 끝단(양끝 부분)에 도달하면 자기장의 분포가 불균일해지면서 신호의 변동이 발생하는데, 이를 가장자리 효과(End effect)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 와전류탐상검사시 시험코일을 선택할 때 고려해야 할 사항과 가장 거리가 먼 것은?

  1. 시험체의 용도
  2. 사용되는 주파수
  3. 시험편에의 접근 방법
  4. 검사할 결함의 위치와 방향
(정답률: 알수없음)
  • 와전류탐상검사에서 시험코일은 검출하고자 하는 결함의 특성과 시험체의 물리적 환경에 맞춰 선택해야 합니다. 주파수, 접근 방법, 결함의 위치와 방향은 검사 성능에 직접적인 영향을 주는 핵심 요소이지만, 시험체가 어디에 쓰이는지 나타내는 시험체의 용도는 코일 선택 기준과 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 와전류탐상관련규격

41. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec. V Art.8 APP. Ⅰ)에서 프로브의 공칭 속도는 얼마를 초과해서는 안되는가?

  1. 7인치/초
  2. 14인치/초
  3. 21인치/초
  4. 28인치/초
(정답률: 알수없음)
  • ASME Sec. V Art.8 APP. I 규정에 명시된 와전류탐상검사 프로브의 공칭 속도는 $14$인치/초를 초과해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec. V Art.8 APP. Ⅰ)에서 대비시험편에는 내면에 360° 원주 방향의 홈을 가공하도록 규정하고 있다. 규정된 이 홈(groove)의 폭으로 옳은 것은?

  1. 1/16인치
  2. 1/8인치
  3. 3/16인치
  4. 1/4인치
(정답률: 알수없음)
  • ASME Sec. V Art.8 APP. I 규정에 따라, 대비시험편 내면에 가공하는 $360^{\circ}$ 원주 방향 홈(groove)의 폭은 $1/16$인치로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

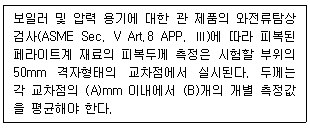

43. 다음 중( )안에 알맞은 것은?

  1. A : 3, B : 2
  2. A : 5, B : 2
  3. A : 6, B : 3
  4. A : 10, B : 3
(정답률: 알수없음)
  • ASME Sec. V Art.8 APP. III 규정에 따르면, 피복된 페라이트계 재료의 피복 두께 측정 시 각 교차점의 $6\text{mm}$이내에서 $3$개의 개별 측정값을 얻어 그 평균값을 사용해야 합니다.
    따라서 $A : 6, B : 3$이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec. V Art.8)에서 시험절차서에 반드시 포함되어야 할 내용과 거리가 먼 것은?

  1. 시험주파수
  2. 최대 주사속도
  3. 검사원 자격등급
  4. 검사대상 재료의 크기 및 치수
(정답률: 알수없음)
  • ASME Sec. V Art.8의 와전류탐상검사 시험절차서에는 시험주파수, 최대 주사속도, 검사대상 재료의 크기 및 치수 등 기술적인 시험 조건이 포함되어야 합니다. 검사원 자격등급은 절차서가 아닌 인력 관리 및 자격 인증 영역에 해당하므로 절차서 필수 포함 내용이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec. V Art.8)에서 시험장치에 이상이 생겼음이 확인되었을 때 어떻게 조치하도록 하고 있는가?

  1. 방사선투과검사로 전환한다.
  2. 장치만 교정한 후 계속검사를 진행한다.다.
  3. 최종 교정 또는 점검 이후 시험한 것은 모두 재검사 한다.
  4. 시험한 것 중 일부를 샘플링 검사하여 이상 유무를 확인한다.
(정답률: 알수없음)
  • ASME Sec. V Art.8 기준에 따라 와전류탐상검사 중 시험장치에 이상이 확인된 경우에는 검사의 신뢰성을 보장하기 위해 최종 교정 또는 점검 이후에 시험한 모든 대상물을 반드시 재검사해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 보일러 및 압력 용기에 대한 관 제품의 와류탐상검사(ASME Sec. V Art.8)에 따른 비자성 열교환기 튜브의 검사 결과로 나타난 지시신호의 평가와 관련된 설명으로 틀린 것은?

  1. 검사한 데이터에 나타난 모든 지시신호는 평가되어야 한다.
  2. 정량화할 수 없는 지시신호에 대해서는 일단 결함으로 간주해야 한다.
  3. 지시깊이를 평가하기 위해서 신호 진폭 또는 위상과의 상호 방법을 설정하여야 한다.
  4. 평가되는 결함의 최대깊이는 관벽 손실의 백분율로 이루어져야 하며, 30% 이하의 관벽 손실에 대해서는 정확한 백분율은 기록할 필요가 없다.
(정답률: 알수없음)
  • ASME Sec. V Art.8 규정에 따르면, 평가되는 결함의 최대 깊이는 관벽 손실의 백분율로 기록해야 하며, 모든 관벽 손실 값은 정확하게 기록되어야 합니다. 따라서 30% 이하의 관벽 손실에 대해 정확한 백분율을 기록할 필요가 없다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 강관의 와류탐상검사 방법(KS D 0251)에서 홈에 의한 신호가 실용적으로 유해하지 않은 경우 합격으로 할 수 있다. 다음 중 합격으로 판정할 수 없는 것은?

  1. 오목부
  2. 표면 터짐
  3. 바이트 주름
  4. 스트레이트너 마크
(정답률: 알수없음)
  • 강관의 와류탐상검사(KS D 0251)에서 오목부, 바이트 주름, 스트레이트너 마크와 같은 홈은 실용적으로 유해하지 않다고 판단될 경우 합격 처리가 가능합니다. 하지만 표면 터짐은 재료의 건전성에 직접적인 영향을 주는 결함이므로 합격으로 판정할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 강의 와류탐상 시험방법(KS D 0232)에서 규정한 지정 사항에 반드시 포함되는 내용과 거리가 먼 것은?

  1. 대비시험편
  2. 시험체의 표면 상황
  3. 시험장치 및 시험코일
  4. 시험순서 등의 시험 조건
(정답률: 알수없음)
  • KS D 0232 강의 와류탐상 시험방법에서 지정 사항에는 대비시험편, 시험체의 표면 상황, 시험장치 및 시험코일 등이 포함되어야 하며, 시험순서 등의 시험 조건은 필수 지정 사항에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 보일러 및 압력 용기에 대한 관 제품의 와전류탐상검사(ASME Sec. V Art.8 App. Ⅴ)에서 비자성 금속재료에 피복된 피복두께 측정을 위해 교정 확인해야 하는 절대 표면 프로브는 몇 시간마다 교정값을 읽어 확인하도록 규정하고 있는가?

  1. 매 1시간마다
  2. 매 2시간마다
  3. 매 4시간마다
  4. 매 8시간마다
(정답률: 알수없음)
  • ASME Sec. V Art.8 App. V 규정에 따라 비자성 금속재료의 피복두께 측정을 위한 절대 표면 프로브는 매 2시간마다 교정값을 읽어 확인해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 보일러 및 압력 용기에 대한 동 및 동합금관 와전류탐상검사(ASME Sec. V Art.26 S E -243)에서 규정한 대비시험편의 인공 불연속부를 만드는 방법은 모두 몇 가지인가?

  1. 3가지
  2. 4가지
  3. 5가지
  4. 6가지
(정답률: 알수없음)
  • ASME Sec. V Art.26 SE-243 규정에 따라 보일러 및 압력 용기용 동 및 동합금관의 대비시험편 제작 시 인공 불연속부를 만드는 방법은 총 5가지로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 동 및 동합금관의 와류탐상 시험방법(KS D 0214)에서 관에 적용되는 치수 범위로 옳은 것은?

  1. 바깥지름 4∼50mm, 두께 0.3∼3.0mm
  2. 바깥지름 4∼50mm, 두께 3.0∼5.0mm
  3. 바깥지름 10∼100mm, 두께 1.0∼5.0mm
  4. 바깥지름 10∼100mm, 두께 3.0∼10.0mm
(정답률: 알수없음)
  • KS D 0214 표준에 따라 동 및 동합금관의 와류탐상 시험이 적용되는 치수 범위는 바깥지름 $4 \sim 50\text{mm}$, 두께 $0.3 \sim 3.0\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 강의 와류탐상 시험방법(KS D 0232)에서 원형 봉강의 대비시험편에 사용되는 인공 홈의 제작으로 옳은 것은?

  1. 축 방향의 관통구멍으로 가공
  2. 지름방향의 관통구멍으로 가공
  3. 시험체 길이 방향의 각진 홈으로 가공
  4. 표면에 수직으로 가공한 각진 홈으로 가공
(정답률: 알수없음)
  • 강의 와류탐상 시험방법(KS D 0232)에 따라 원형 봉강의 대비시험편을 제작할 때는 시험체 길이 방향으로 각진 홈을 가공하여 인공 결함을 만듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 동 및 동합금관의 와류탐상 시험방법 (KS D 0214)에 의한 검사결과 이상신호가 검출되었다. 다음 관의 이상신호 중 합격 처리될 수 없는 것은?

  1. 육안검사로 확인되지 않는 균열 신호 검출
  2. 대비결함의 신호보다 작은 신호 검출
  3. 육안검사로 확인되지 않는 비트 절삭 흔적 검출
  4. 육안검사 결과 해로움이 없을 것으로 판된되는 교정마크에 의한 신호 검출
(정답률: 알수없음)
  • 동 및 동합금관의 와류탐상 시험에서 균열은 재료의 건전성에 치명적인 결함이므로, 육안으로 확인되지 않더라도 균열 신호가 검출되면 합격 처리될 수 없습니다.

    오답 노트
    대비결함보다 작은 신호, 비트 절삭 흔적, 해로움이 없는 교정마크 신호는 허용 기준 내에 포함될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 비파괴시험 용어 (KS B 0550)에서 잡음을 제거하기 위하여 어떤 전압 레벨 이하의 지시를 전기적으로 제거하는 것을 와류탐상시험에서 무엇이라고 하는가?

  1. 이상기
  2. 위상각
  3. 리젝션
  4. 자기포화
(정답률: 알수없음)
  • 와류탐상시험에서 불필요한 잡음을 제거하여 결함 신호를 명확히 구분하기 위해, 특정 전압 레벨 이하의 지시를 전기적으로 차단하는 기능을 리젝션이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 강의 와류탐상 시험방법(KS D 0232)에서 규정한 “시험조건의 설정”으로 가장 적합한 것은?

  1. 시험 장치에 통전하고 즉시 실시한다.
  2. 시험 장치에 통전하고 시험개시 직전에 실시한다.
  3. 시험 장치에 통전시켜 5분 이상 경과한 후 즉시 실시한다.
  4. 시험 장치에 통전시켜 5분 이상 경과한 후 시험개시 직전에 실시한다.
(정답률: 알수없음)
  • 강의 와류탐상 시험방법(KS D 0232)에서는 장비의 전기적 안정화를 위해 시험 장치에 통전시켜 5분 이상 경과한 후, 시험개시 직전에 시험조건을 설정하도록 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 인터넷에 대한 설명으로 옳지 않은 것은?

  1. 전 세계의 컴퓨터를 하나의 거미줄과 같이 만들어 놓은 컴퓨터 네트워크 통신망이다.
  2. 인터넷에 연결되어 있는 컴퓨터의 수는 InterNIC에서 매일 정확히 집계된다.
  3. TCP/IP라는 통신 규약을 이용해 전 세계의 컴퓨터를 연결하고 있다.
  4. 인터넷을 “정보의 바다”라고도 표현한다.
(정답률: 알수없음)
  • 인터넷은 TCP/IP 프로토콜을 기반으로 전 세계 컴퓨터를 연결한 거대한 네트워크망이며 정보의 바다라고 불립니다. 하지만 인터넷에 연결된 컴퓨터의 수는 너무나 방대하고 유동적이어서 InterNIC과 같은 기관에서 매일 정확하게 집계하는 것은 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 인터넷 사이트를 방문하였을 때 사용자 기본 설정 등과 같은 정보를 사용자 컴퓨터에 저장할 수 있도록 해당 사이트에서 만든 파일은 무엇인가?

  1. 임시 인터넷 파일
  2. 데이터 파일
  3. 웹페이지
  4. 쿠키
(정답률: 알수없음)
  • 웹사이트 방문 시 사용자의 설정 정보, 로그인 상태, 방문 기록 등을 사용자 컴퓨터(브라우저)에 저장하여 다음 방문 때 활용할 수 있게 하는 작은 텍스트 파일을 쿠키라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 컴퓨터 운영체제(Operating System)가 아닌 것은?

  1. JAVA
  2. Windows
  3. UNIX
  4. DOS
(정답률: 알수없음)
  • JAVA는 운영체제가 아니라 소프트웨어를 개발하기 위한 객체 지향 프로그래밍 언어입니다.

    오답 노트
    Windows, UNIX, DOS: 하드웨어 자원을 관리하고 응용 프로그램의 실행 환경을 제공하는 운영체제
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 컴퓨터 네트워크를 구성하기 위한 연결장비가 아닌 것은?

  1. 호스트
  2. 라우터
  3. 클라이언트
  4. 브라우저
(정답률: 알수없음)
  • 브라우저는 웹 서버로부터 정보를 받아와 사용자에게 보여주는 소프트웨어(응용 프로그램)이며, 네트워크를 물리적으로 연결하거나 경로를 제어하는 연결장비가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 인터넷에서 IP주소는 사용자가 기억하기에 너우 어렵다. IP 주소를 대신하여 쉽게 기억할 수 있고, 이용도 쉽도록 하는 것과 관련된 것은?

  1. BBS
  2. Gopher
  3. DNS
  4. Telnet
(정답률: 알수없음)
  • DNS(Domain Name System)는 숫자로 이루어진 복잡한 IP 주소를 사람이 기억하기 쉬운 문자 형태의 도메인 이름으로 변환해 주는 시스템입니다.

    오답 노트
    BBS: 전자 게시판 서비스
    Gopher: 메뉴 기반의 문서 검색 및 전송 프로토콜
    Telnet: 원격지 컴퓨터에 접속하여 제어하는 프로토콜
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 금속재료학

61. 다음의 합금원소 중에서 강의 경화능을 향상시키는 것으로 큰 순서에서 작은 순서로 나열된 것은?

  1. B > Mo > Cr > Cu
  2. Cu > Mo > Cr > B
  3. B > Cu > Cr > Mo
  4. Cu > Mo > B > Cr
(정답률: 알수없음)
  • 강의 경화능(Hardenability)은 합금 원소의 첨가량에 따라 결정되며, 일반적으로 B(붕소)가 가장 강력한 효과를 나타내고 Mo, Cr, Cu 순으로 영향력이 작아집니다.
    경화능 순서: B > Mo > Cr > Cu
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 고융점 재료의 특성을 설명한 것 중 틀린 것은?

  1. 고온강도가 크고, 중기압이 낮다.
  2. Ta, Nb 은 습식부식에 대한 내식성이 특히 취약하다.
  3. W, Mo은 전기저항이 낮고, Nb은 초전도 특성이 있다.
  4. W, Mo은 열팽창계수이 낮고, 열전도율과 탄성율은 높다.
(정답률: 알수없음)
  • Ta(탄탈륨)과 Nb(나이오븀)은 화학적 안정성이 매우 뛰어나 부식에 강하며, 특히 습식 부식에 대한 내식성이 매우 우수한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 조직의 경도와 강도가 가장 높은 것부터 낮은 순서로 나열된 것은?

  1. Troostite > Austenite > Sorbite > Martensite
  2. Troostite > Martensite > Sorbite > Austenite
  3. Martensite > Troostite > Sorbite > Austenite
  4. Martensite > Sorbite > Troostite > Austenite
(정답률: 알수없음)
  • 강의 조직은 냉각 속도와 변태 과정에 따라 경도가 결정되며, 급랭 조직인 마르텐사이트가 가장 높고 오스테나이트가 가장 낮습니다.
    경도 순서: Martensite(가장 높음) > Troostite > Sorbite > Austenite(가장 낮음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 알루미늄의 다공성을 없애 방식성이 우수하고 치밀한 산화피막을 만드는 방법이 아닌 것은?

  1. 수산법
  2. 황산법
  3. 크롬산법
  4. 피클링법
(정답률: 알수없음)
  • 알루미늄의 양극산화 처리(Anodizing)를 통해 치밀한 산화피막을 형성하는 방법에는 수산법, 황산법, 크롬산법 등이 있습니다.

    오답 노트
    피클링법: 산성 용액으로 금속 표면의 산화물이나 불순물을 제거하는 세척 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 Cu-Pb계로 고속, 고하중에 적합한 베어링용 합금의 명칭은?

  1. 켈멧(Kelmet)
  2. 크로멜(Chromel)
  3. 슈퍼인바(Superinvar)
  4. 백 메탈(Back metal)
(정답률: 알수없음)
  • Cu-Pb계 합금인 켈멧(Kelmet)은 내마모성과 내식성이 뛰어나 고속, 고하중 조건의 베어링 재료로 사용되는 대표적인 합금입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 가공용 AI 합금은 냉간가공이나 열처리에 따라서 기계적 성질이 달라지므로 질별기호(ASTM규격)가 사용되는데 용체화 처리한 것에 대한 기호는?

  1. F
  2. O
  3. H
  4. W
(정답률: 알수없음)
  • 알루미늄 합금의 질별기호(ASTM)에서 용체화 처리(Solution Heat Treated)를 거친 상태를 나타내는 기호는 W입니다.

    오답 노트
    F: 제조 상태 그대로(As Fabricated)
    O: 풀림 처리(Annealed)
    H: 냉간 가공 경화(Strain Hardened)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 가단 주철의 일반적인 특징을 설명한 것으로 틀린 것은?

  1. 강도 및 내력이 낮은 편이고, 경도는 Si 양이 적을수록 높다.
  2. 500℃까지 강도가 유지되고, 저온에서도 강하다.
  3. 내식성, 내충격성이 우수하며, 절삭성이 좋다.
  4. 담금질 경화성이 있다.
(정답률: 알수없음)
  • 가단 주철은 일반 주철에 비해 강도와 내력이 높으며, 실리콘($Si$) 함량이 많을수록 페라이트 조직이 형성되어 경도는 낮아지고 연성은 증가하는 특성을 가집니다.

    오답 노트
    강도 및 내력이 낮은 편이고, 경도는 Si 양이 적을수록 높다: 강도와 내력이 비교적 높으며, 경도는 $Si$ 양이 많을수록 낮아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 강을 침탄시킨 후 침탄후를 경화시키기 위한 조작 방법으로 가장 적합한 것은?

  1. Ac3온도 이상에서 가열한 후 수중에서 담금질한다.
  2. Ac1온도 이상에서 가열한 후 수중에서 담금질한다.
  3. 풀림(annealing)처리를 한다.
  4. 수인법 처리를 한다.
(정답률: 알수없음)
  • 침탄 후 경화(담금질)를 위해서는 탄소가 고용된 조직을 마르텐사이트로 변태시켜야 합니다. 이를 위해 $Ac_{1}$ 온도 이상으로 가열하여 오스테나이트화시킨 후 수중에서 급랭하는 담금질 공정이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 무산소구리(Cu)에 대한 설명으로 틀린 것은?

  1. 산소나 탈산제를 함유하지 않은 구리(Cu)를 말한다.
  2. 유리의 봉착성(封着性)이 좋으므로 진공관용 재료로 사용된다.
  3. 정련구리보다 기계적 성질은 우수하나 수소취성이 있어 가공성이 좋지 않다.
  4. 진공용해 주조하거나 목탄 및 CO가스에 의하여 탈산처리하여 분위기 가스 중에서 주조한다.
(정답률: 알수없음)
  • 무산소구리는 산소나 탈산제가 거의 없어 수소취성이 발생하지 않으며, 연성과 전성이 매우 뛰어나 가공성이 우수합니다.

    오답 노트
    수소취성이 있어 가공성이 좋지 않다: 무산소구리는 수소취성이 없어 가공성이 매우 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 수소저장 합금에 대한 설명으로 틀린 것은?

  1. 수소저장에 의해 미세한 금속 분말을 제조할 수 있다.
  2. 수소가 방출하면 금속 수소화물은 원래의 수소저장 합금으로 되돌아온다.
  3. 수소저장 합금은 수소를 흡수 저장할 때 수축하고, 방출할 때는 팽창한다.
  4. 수소 가스가 금속 표면에 흡착되고 이것이 금속내부로 침입 고용되어 저장된다.
(정답률: 알수없음)
  • 수소저장 합금은 수소를 흡수하여 금속 수소화물이 될 때 격자 부피가 증가하여 팽창하고, 수소를 방출할 때 다시 수축하는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 아연의 특성에 대한 설명으로 틀린 것은?

  1. 융점은 약 420℃이다.
  2. 청색을 띤 백색금속이다.
  3. 상온에서 면심입방격자이다.
  4. 일반적으로 25℃에서 밀도는 약 7.13/cm3이다.
(정답률: 알수없음)
  • 아연(Zn)은 상온에서 육방조밀격자(HCP) 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 Mg에 대한 설명으로 틀린 것은?

  1. 비중은 약 1.74정도미여 조밀입방격자를 갖는다.
  2. 기계적 절삭성은 나쁘나, 산이나 염류에 대한 부식에는 매우 우수하다.
  3. 회토류 원소들(Ce, Th 등)을 첨가하여 고온크리프성이 우수한 내열 Mg 합금제조가 가능하다.
  4. 마그네슘의 원료로는 Magnesite가 있다.
(정답률: 알수없음)
  • 마그네슘(Mg)은 기계적 절삭성은 우수하지만, 화학적으로 매우 활성하여 산이나 염류에 의한 부식에 매우 취약한 금속입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 강의 열처리에서 풀림(Annealing)의 목적이 아닌 것은?

  1. 내부응력 제거
  2. 연화
  3. 기계적 성질의 개선
  4. 표면강화
(정답률: 알수없음)
  • 풀림은 재료를 연하게 만들고 내부 응력을 제거하여 기계적 성질을 개선하는 열처리 공정입니다.

    오답 노트
    표면강화: 표면 경도를 높이는 침탄이나 질화 등의 공정이 필요하며, 풀림은 오히려 재료를 연화시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 중 강도와 탄성을 요구하는 스프링강의 조작은?

  1. 페라이트(Ferrite)
  2. 소르바이트(Sorbite)
  3. 마텐자이트(Martensite)
  4. 오스테나이트(Austenite)
(정답률: 알수없음)
  • 강도와 탄성을 동시에 요구하는 스프링강에는 고온 템퍼링을 통해 얻어지는 소르바이트 조직이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 내마모강에서 수인법(water toughening)을 실시하는 가장 큰 이유는?

  1. 입자를 조대하게 하고 경도를 증가시키기 위하여
  2. 오스테나이트를 얻어 인성을 증가시키기 위하여
  3. 완전 시멘타이트를 얻어 단단하게 하기 위하여
  4. 취성이 큰 성질를 얻기 위하여
(정답률: 알수없음)
  • 수인법(water toughening)은 급냉 과정을 통해 조직 내에 오스테나이트를 생성시킴으로써, 재료의 취성을 줄이고 인성을 증가시키기 위해 실시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. Cu에 60∼70%Ni을 첨가한 합금을 무엇이라 하는가?

  1. 엘린바(Elinvar)
  2. 모넬메탈(Monel metal)
  3. 콘스탄탄(Constantan)
  4. 플레티나이트(Platinite)
(정답률: 알수없음)
  • 구리(Cu)에 니켈(Ni)을 $60 \sim 70\%$ 정도 첨가하여 만든 합금은 내식성과 강도가 뛰어난 모넬메탈(Monel metal)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 스테인리스강의 공식(孔飾)을 방지하기 위한 대책으로 옳은 것은?

  1. 공기와 접촉을 많게 한다.
  2. 할로겐 이온의 고농도의 것의 사용한다.
  3. 산소농담전지를 형성하여 부식생성물을 만든다.
  4. 재료 중의 C를 적게 하거나 Ni, Cr, Mo 등의 성분을 많게 한다.
(정답률: 알수없음)
  • 스테인리스강의 공식(Pitting corrosion)을 방지하려면 탄소(C) 함량을 낮추어 입계 부식을 줄이고, 니켈(Ni), 크롬(Cr), 몰리브덴(Mo) 등의 합금 원소를 첨가하여 내식성을 높여야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 베비트 메탈(Babbit memal) 이란 어떤 합금인가?

  1. 텅스텐계 베어링 합금이다.
  2. 아연을 주성분으로 하고, 구리, 주석을 첨가한 것으로 아연계 화이트메탈이다.
  3. 주석을 주성분으로 하고 구리, 안티몬을 첨가한 것으로 주석계 화이트메탈이다.
  4. 주석 5∼20%, 안티몬 10∼20%이며 나머지가 납으로 되어 있는 납계 화이트메탈이다.
(정답률: 알수없음)
  • 베비트 메탈은 주석을 주성분으로 하며 구리와 안티몬을 첨가하여 만든 주석계 화이트메탈로, 주로 베어링 재료로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 강자성제 금속이 아닌 것은?

  1. Pt
  2. Fe
  3. Ni
  4. Co
(정답률: 알수없음)
  • 강자성체는 외부 자기장에 의해 강하게 자화되는 물질로, 대표적으로 철(Fe), 니켈(Ni), 코발트(Co)가 있습니다. 백금(Pt)은 강자성체에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. Al-Cu 계 합금에 Si을 첨가한 합금으로 Si는 주소성을 개선하고, Cu에 의하여 피삭성을 좋게 한 합금은?

  1. 실루민
  2. 라우탈
  3. 문츠메탈
  4. 하이드로날륨
(정답률: 알수없음)
  • 라우탈(Lautal)은 Al-Cu-Si 계 합금으로, Si(규소)를 첨가하여 주조성을 개선하고 Cu(구리)를 통해 피삭성을 향상시킨 합금입니다.

    오답 노트
    실루민: Al-Si 계 합금
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 용접일반

81. 용해 아세탈렌가스 병 전체의 무게가 15℃ 1기압 하에서 50kg이고, 사용후 빈병의 무게가 45kg이라면 사용전 아세틸렌 가스의 용적은 약 몇 ℓ이가?

  1. 3525
  2. 3725
  3. 4525
  4. 4725
(정답률: 알수없음)
  • 아세틸렌 가스의 밀도를 이용하여 가스의 질량을 구한 뒤, 표준 상태의 부피로 환산하는 문제입니다.
    가스 질량 = 전체 무게 - 빈 병 무게 = $50\text{kg} - 45\text{kg} = 5\text{kg}$
    아세틸렌 가스의 밀도는 약 $1.12\text{kg}/\text{m}^3$ (15℃, 1기압 기준)입니다.
    $$V = \frac{M}{\rho}$$
    $$V = \frac{5}{1.12}$$
    $$V = 4.464\text{m}^3 = 4464\text{L}$$
    계산값에 가장 근접한 정답은 4525입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 알렉트로 슬래그 용접의 특징 설명으로 틀린 것은?

  1. 박판용접에는 적용할 수 없다.
  2. 최소한의 변형과 최단시간의 용접법이다.
  3. 용접 진행 중 용접부를 직접 관찰할 수 있다.
  4. 아크가 눈에 보이지 않고 아크 불꽃이 없다.
(정답률: 알수없음)
  • 알렉트로 슬래그 용접은 용융된 슬래그 속에 아크가 형성되어 용접이 진행되므로, 용접 진행 중 용접부를 직접 관찰할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 다음 ( )속 ①, ②, ③, ④에 가장 적합한 용어를 순서대로 올바르게 표시된 것은?

  1. 석유, 알콜, 벤젠, 아세톤
  2. 석유, 벤젠, 알콜, 아세톤
  3. 알콜, 석유, 벤젠, 아세톤
  4. 알콜, 벤젠, 석유, 아세톤
(정답률: 알수없음)
  • 아세틸렌 가스의 용매별 용해도는 알콜 < 석유 < 벤젠 < 아세톤 순으로 증가합니다.
    따라서 용해량이 물(1배) $\rightarrow$ 알콜(2배) $\rightarrow$ 석유(4배) $\rightarrow$ 벤젠(6배) $\rightarrow$ 아세톤(25배) 순으로 배치되는 것이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 서브머지드 아크용접에서 와이어는 콘택트 팁과 전기적 접촉을 좋게 하며 녹이 스는 것을 방지하기 위하여 표면에 취하는 조치 중 가장 옳은 것은?

  1. 용제를 바른다.
  2. 비누를 바른다.
  3. 흑연을 바른다.
  4. 구리 도금을 한다.
(정답률: 알수없음)
  • 서브머지드 아크용접 와이어 표면에 구리 도금을 하면 콘택트 팁과의 전기 전도성을 높여 접촉 저항을 줄일 수 있으며, 공기 중의 산소와 수분으로부터 와이어를 보호하여 녹이 발생하는 것을 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음 용접재료 중 이산화탄소 아크용접에 가장 적합한 것은?

  1. 알루미늄
  2. 스테일리스강
  3. 동과 구리합금
  4. 연강
(정답률: 알수없음)
  • 이산화탄소 아크용접은 경제성이 뛰어나고 용입이 깊어 주로 연강의 용접에 가장 적합하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 용접에서 실드 가스를 사용하는 이유는 다음 중 어떤 가스로부터 보호하기 위해서 인가?

  1. 산소
  2. 수소
  3. 헬륨
  4. 아르곤
(정답률: 알수없음)
  • 실드 가스는 용접 중 고온의 용융 금속이 공기 중의 산소 및 질소와 반응하여 산화되거나 질화되는 것을 방지하기 위해 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 탄소강을 용접하는 경우 용접금속에 흡수되어 비드 밑 균열(Under bead crack)의 원인이 되는 가스로 가장 적합한 것은?

  1. 산소
  2. 수소
  3. 질소
  4. 탄산가스
(정답률: 알수없음)
  • 탄소강 용접 시 용접금속에 흡수된 수소는 응고 후 확산되며 응력 집중 부위에서 비드 밑 균열(Under bead crack)을 일으키는 주원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 서브머지드 아크 용접에서 다전극 방식의 종류가 아닌 것은?

  1. 탠덤식
  2. 황직렬식
  3. 횡병렬식
  4. 매니플레이터식
(정답률: 알수없음)
  • 서브머지드 아크 용접의 다전극 방식에는 탠덤식, 횡직렬식, 횡병렬식이 있으며, 매니플레이터식은 용접 자동화 장치를 의미하므로 다전극 방식의 종류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 연강용 피복 아크 용접봉이 기호가 E4303인 것은?

  1. 저수조계 용접봉
  2. 일미나이트계 용접봉
  3. 철분저수조계 용접봉
  4. 라임티타니아계 용접봉
(정답률: 알수없음)
  • 연강용 피복 아크 용접봉 기호 $\text{E4303}$에서 끝자리 숫자 $3$은 라임티타니아계를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 산소창(Oxygen lance)절단을 가장 적합하게 설명한 것은?

  1. 수중의 기포발생을 적게 하여 작업을 용이하게 하기 위해 보통 산소-수고 불꽃을 이용한다.
  2. 미세한 철분이나 알루미늄 분말을 소량 배합하고 첨가제를 혼합하여 건조공기 또는 질소를 절단부에 연속적으로 공급절단하는 방법이다.
  3. 안지름 ø3.2∼6mm, 길이 1.5∼3m정도의 강관(긴 파이프)에 산소를 공급하여 그 강관이 산화 연소할 때의 반응열로 금속을 절단하는 방법이다.
  4. 스테인리스강의 절단을 주목적으로 한 것이며, 중탄산소다를 주성분으로 용제 분말을 송급하여 절단하는 방법이다.
(정답률: 알수없음)
  • 산소창 절단은 안지름 $\phi 3.2 \sim 6\text{mm}$, 길이 $1.5 \sim 3\text{m}$ 정도의 강관에 산소를 공급하여, 강관 자체가 산화 연소될 때 발생하는 강력한 반응열을 이용해 금속을 절단하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 다음 가스 가우징에 대한 설명 중 틀린 것은?

  1. 스카핑에 비해서 나비가 좁은 홈을 가공한다.
  2. 팁은 비교적 고압으로 소용량의 산소를 방출할 수 있도록 설계되어 있다.
  3. 가스 가우징장치는 가스용접장치에 토치와 팁을 교환하여 사용할 수 있다.
  4. 용접 결함을 파내는데 사용되는 작업이다.
(정답률: 알수없음)
  • 가스 가우징 팁은 고압의 산소를 대량으로 방출하여 금속을 빠르게 밀어내야 하므로, 소용량이 아닌 대용량의 산소를 방출하도록 설계되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 피복 아크 용접봉 중 가스 실드형 용접봉이며 슬래그 생성이 적어 좁은 홈의 용접이나 수직 상·하진 용접에 우수한 작업성을 나타내는 것은?

  1. 일미나이트계
  2. 고셀룰로오스계
  3. 저수소계
  4. 고산화티탄계
(정답률: 알수없음)
  • 고셀룰로오스계 용접봉은 셀룰로오스 성분이 연소하며 다량의 가스를 발생시켜 가스 실드 효과를 내며, 슬래그 생성이 적어 좁은 홈 용접이나 수직 상·하진 용접 시 작업성이 매우 우수합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 직규 아크용접에서 전극간에서 발생하는 아크열에 대해 올바르게 설명한 것은?

  1. 양극(+)측의 발열량이 높다.
  2. 음극(-)측의 발열량이 높다.
  3. 양극(+), 음극(-)측의 발열량이 높다.
  4. 전류가 크면 양극(+)측의 발열량이 높고, 작으면 음극(-)측의 발열량이 높다.
(정답률: 알수없음)
  • 직류 아크용접에서는 일반적으로 양극(+)측에 더 많은 열이 집중되어 발열량이 높게 나타나는 특성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 용접의 변끝을 따라 모재가 파여져 용착 금속이 채워지지 않고 홈으로 남아 있는 부분으로 정의되는 용어는?

  1. 아크 시일드
  2. 오버랩
  3. 아크 스트림
  4. 언더컷
(정답률: 알수없음)
  • 용접 비드 끝단(변끝)을 따라 모재가 파여 용착 금속이 충분히 채워지지 않아 홈처럼 남게 되는 결함을 언더컷이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 아크 용접기의 수하 특성을 가장 적합하게 설명한 것은?

  1. 부하전류가 증가하면 단자 전압이 상승하는 특성
  2. 부하전류가 변하여도 단자 전압이 변하지 않은 특성
  3. 아크 전압이 변하여도 아크 전류가 변하지 않은 특성
  4. 부하전류가 증가하면 단자 전압이 저하하는 특성
(정답률: 알수없음)
  • 수하 특성이란 부하전류가 증가함에 따라 단자 전압이 떨어지는 특성을 의미하며, 이는 아크의 안정성을 유지하기 위한 필수적인 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 다음 중 이음형성에 따라 구분할 때 겹치기 이음인 것은?

  1. 점 용접
  2. 플래시 버트 용접
  3. 포일 심 용접
  4. 업셋 버트 용접
(정답률: 알수없음)
  • 두 부재를 일부 겹쳐서 접합하는 겹치기 이음 방식에 해당하는 대표적인 용접법은 점 용접입니다.

    오답 노트
    플래시 버트 용접, 포일 심 용접, 업셋 버트 용접: 맞대기 이음 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 용접방향에 수직으로 발생하는 균열로 모재와 용착금속부에 확장될 수 있는 것으로 용접금속의 인성이 극히 작을 때나 경화육성용접할 경우에 발생될 수 있는 용접결함은?

  1. 설퍼 균열(sulfur crack)
  2. 토 균열(toe crack)
  3. 가로 균열(transverse crack)
  4. 세로 균열longitudinal crack)
(정답률: 알수없음)
  • 용접 방향에 수직으로 발생하는 균열이며, 용접 금속의 인성이 부족하거나 경화육성용접 시 모재와 용착금속부로 확장되는 결함은 가로 균열(transverse crack)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 일반적으로 가스절단이 원활하게 이루어지게 하기 위하여 모재가 갖추어야 할 조건이 아닌 것은?

  1. 모재 중에 불연소물이 적을 것
  2. 산화물 또는 슬래그의 유동성이 좋을 것
  3. 슬래그가 모재에서 쉽게 이탈할 것
  4. 금속산화물의 용융온도가 모재의 용융점보다 높을 것
(정답률: 알수없음)
  • 가스 절단이 원활하려면 생성된 슬래그(금속산화물)가 쉽게 배출되어야 하므로, 금속산화물의 용융온도가 모재의 용융점보다 낮아야 합니다.

    오답 노트
    불연소물 적음, 슬래그 유동성 좋음, 슬래그 이탈 용이함: 모두 원활한 절단을 위한 필수 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 플리스마 아크용접에 사용되는 플라스마의 온도는 얼마 정도인가?

  1. 5000∼6000℃
  2. 6000∼10000℃
  3. 10000∼30000℃
  4. 50000∼80000℃
(정답률: 알수없음)
  • 플라스마 아크 용접은 가스를 고온으로 이온화시켜 매우 높은 에너지를 얻는 방식으로, 일반적으로 $10000 \sim 30000\text{℃}$의 초고온 상태를 유지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 전기가 필요 없고, 레일의 접합, 차축, 선박의 선미 프레임(stern-frame)등 비교적 큰 단면을 가진 주조나 단조품의 맞대기 용접과 보수용접에 사용되는 용접법은?

  1. 플라스마 아크 용접
  2. 테르밋 용접
  3. 전자 빔 용접
  4. 레이저 용접
(정답률: 알수없음)
  • 테르밋 용접은 알루미늄과 산화철의 화학 반응열을 이용하여 용융 금속을 생성하므로 별도의 전기가 필요 없으며, 레일 접합이나 선박 선미 프레임과 같은 대단면 주조·단조품의 맞대기 및 보수 용접에 최적화된 공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
