5. 특수환경에 노출되지 않고 프리스트레스하지 않는 부재에 대한 현장치기콘크리트의 최소 피복두께로 옳지 않은 것은?
- D19 이상의 철근을 사용한 옥외의 공기에 직접 노출되는 콘크리트의 경우: 50mm
- D35 이하의 철근을 사용한 옥외의 공기나 흙에 직접 접하지 않는 콘크리트 벽체의 경우: 20 mm
- 흙에 접하여 콘크리트를 친 후 영구히 흙에 묻혀 있는 콘크리트의 경우: 60mm
- 콘크리트 설계기준압축강도가 30MPa인 옥외의 공기나 흙에 직접 접하지 않는 콘크리트 기둥의 경우: 40 mm
6. 그림과 같이 삼각형의 등변분포하중을 받는 두 캔틸레버보의 고정단에서 발생되는 모멘트 반력 MA와 MB의 비(MA:MB)는? (단, 보의 자중은 무시한다)
- 1 : 2
- 1 : 3
- 2 : 1
- 3 : 1
7. 수직하중은 보, 슬래브, 기둥으로 구성된 골조가 저항하고 지진 하중은 전단벽이나 가새골조 등이 저항하는 지진력저항시스템은?
- 역추형 시스템
- 내력벽시스템
- 건물골조시스템
- 모멘트저항골조시스템
8. 그림과 같은 철근콘크리트 직사각형 기초판에서 2방향 전단에 대한 위험단면의 면적은? (단, c1, c2는 기둥의 치수, d는 기초판의 유효깊이, D는 기초판의 전체 춤이다)
- 2×[(c1+2d)+(c2+2d)]×d
- 2×[(c1+d)+(c2+d)]×d
- 2×[(c1+2d)+(c2+2d)]×D
- 2×[(c1+d)+(c2+d)]×D
9. 막과 케이블 구조에 대한 설명으로 옳지 않은 것은?
- 구조내력상 주요한 부분에 사용하는 막재의 파단신율은 35% 이하이어야 한다.
- 케이블 재료의 단기허용인장력은 장기허용인장력에 1.5를 곱한 값으로 한다.
- 인열강도는 재료가 접힘 또는 굽힘을 받은 후 견딜 수 있는 최대 인장응력이다.
- 구조내력상 주요한 부분에 사용하는 막재의 인장강도는 폭 1 cm당 300 N 이상이어야 한다.
10. 강구조 접합에 대한 설명으로 옳지 않은 것은?
- 일반볼트는 영구적인 구조물에는 사용하지 못하고 가체결용으로만 사용한다.
- 완전용입된 그루브용접의 유효목두께는 접합판 중 얇은 쪽 판두께로 한다.
- 필릿용접의 유효길이는 필릿용접의 총길이에서 2배의 필릿 사이즈를 공제한 값으로 하여야 한다.
- 마찰접합되는 고장력볼트는 너트회전법, 토크관리법, 토크쉬어볼트 등을 사용하여 설계볼트장력 이하로 조여야 한다.
11. 철근콘크리트구조의 성립요인에 대한 설명으로 옳지 않은 것은?
- 콘크리트와 철근은 역학적 성질이 매우 유사하다.
- 철근과 콘크리트의 열팽창계수가 거의 같다.
- 콘크리트가 강알칼리성을 띠고 있어 콘크리트 속에 매립된 철근의 부식을 방지한다.
- 철근과 콘크리트 사이의 부착강도가 크므로 두 재료가 일체화되어 외력에 대해 저항한다.
12. 직경 D인 원형 단면을 갖는 철근콘크리트 기둥이 중심축하중을 받는 경우 최대 설계축강도(ϕPn(max))는? (단, 종방향 철근의 전체단면적은 Ast, 콘크리트의 설계기준 압축강도는 fck, 철근의 설계기준 항복강도는 fy이고, 나선철근을 갖고 있는 프리스트레스를 가하지 않은 기둥이다)
- ϕPn(max)=0.8ϕ[0.85fck(πD2/4+Ast)+fyAst]
- ϕPn(max)=0.85ϕ[0.85fck(πD2/4+Ast)+fyAst]
- ϕPn(max)=0.8ϕ[0.85fck(πD2/4-Ast)+fyAst]
- ϕPn(max)=0.85ϕ[0.85fck(πD2/4-Ast)+fyAst]
13. 다음에서 설명하는 흙막이 공법은?
- 오픈 컷(Open cut) 공법
- 아일랜드 컷(Island cut) 공법
- 트렌치 컷(Trench cut) 공법
- 어스 앵커(Earth anchor) 공법
14. 기초형식 선정 시 고려사항에 대한 설명으로 옳지 않은 것은?
- 기초는 상부구조의 규모, 형상, 구조, 강성 등을 함께 고려하여 선정해야 한다.
- 기초형식 선정 시 부지 주변에 미치는 영향을 충분히 고려하여야 한다.
- 기초는 대지의 상황 및 지반의 조건에 적합하며, 유해한 장해가 생기지 않아야 한다.
- 동일 구조물의 기초에서는 가능한 한 이종형식기초를 병용하여 사용하는 것이 바람직하다.
15. 강구조의 특징에 대한 설명으로 옳은 것은?
- 고열과 부식에 강하다.
- 단위면적당 강도가 크다.
- 재료가 불균질하다.
- 단면에 비해 부재길이가 길고 두께가 얇아 좌굴의 영향이 작다.
16. 매입형 합성단면이 아닌 합성보의 정모멘트 구간에서, 강재보와 슬래브면 사이의 총수평전단력 산정 시 고려해야 하는 한계상태가 아닌 것은?
- 콘크리트의 압괴
- 강재앵커의 강도
- 슬래브철근의 항복
- 강재단면의 인장항복

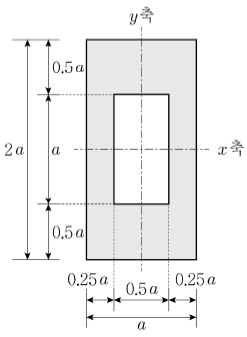

17. 그림과 같은 중공 박스형 단면의 도심축 x 및 y에 대한 단면2차모멘트 Ix와 Iy의 비(Ix:Iy)는?
- 2 : 1
- 3 : 1
- 4 : 1
- 5 : 1
19. 철근콘크리트구조의 용어에 대한 설명으로 옳지 않은 것은?
- 인장철근비는 콘크리트의 전체 단면적에 대한 인장철근 단면적의 비이다.
- 설계강도는 단면 또는 부재의 공칭강도에 강도감소계수를 곱한 강도이다.
- 계수하중은 사용하중에 설계법에서 요구하는 하중계수를 곱한 하중이다.
- 균형변형률 상태는 인장철근이 설계기준항복강도 fy에 대응하는 변형률에 도달하고, 동시에 압축 콘크리트가 가정된 극한변형률에 도달할 때의 단면상태를 말한다.
20. 성능기반설계에 대한 설명으로 옳지 않은 것은?
- 2400년 재현주기 지진에 대한 내진특등급 건축물의 최소 성능목표는 인명보호 수준이어야 한다.
- 구조체 설계에 사용되는 밑면전단력의 크기는 등가정적해석법에 의한 밑면전단력의 75% 이상이어야 한다.
- 성능기반설계법을 사용하여 설계할 때는 그 절차와 근거를 명확히 제시해야 하며, 전반적인 설계과정 및 결과는 설계자를 제외한 1인 이상의 내진공학 전문가로부터 타당성을 검증받아야 한다.
- 성능기반설계법은 비선형해석법을 사용하여 구조물의 초과강도와 비탄성변형능력을 보다 정밀하게 구조모델링에 고려하여 구조물이 주어진 목표성능수준을 정확하게 달성하도록 설계하는 기법이다.
