1. 구조물 설계방법에 대한 설명 중 옳은 것은?

  1. 허용응력설계법은 비선형탄성이론에 기초한 설계법으로 사용하중에 의한 단면응력이 안전율을 고려한 허용응력 이하가 되도록 설계하는 방법이다.
  2. 강도설계법은 부재의 소성상태에 기초한 설계법으로 사용하중에 하중계수를 곱한 계수하중이 부재의 공칭강도에 강도감소계수를 곱한 설계강도보다 크도록 설계하는 방법이다.
  3. 한계상태설계법은 구조부재나 상세요소의 극한내력강도 또는 한계상태내력에 바탕을 두고 극한 또는 한계하중에 의한 부재력이 부재의 극한 또는 한계상태내력을 초과하지 않도록 하는 설계방법이다.
  4. 하중저항계수설계법은 단일하중계수와 다중저항계수를 사용하여 구조물이 목표로 하는 한계여유를 일관성 있게 확보할 수 있는 설계법으로 한계상태설계법의 결점을 개선한 진전된 설계방법이다.
(정답률: 50%)
  • 한계상태설계법은 부재의 극한내력이나 한계상태내력을 기준으로, 하중에 의한 부재력이 이를 초과하지 않도록 설계하는 합리적인 방법입니다.

    오답 노트
    허용응력설계법: 비선형탄성이론이 아닌 선형탄성이론에 기초함
    강도설계법: 계수하중이 설계강도보다 작거나 같아야 함
    하중저항계수설계법: 한계상태설계법의 일종이며, 단일하중계수가 아닌 하중 조합별 계수를 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

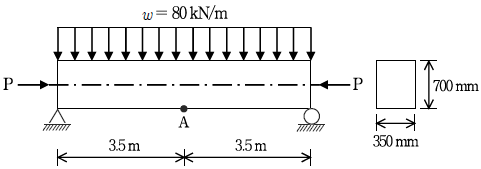

2. 그림과 같이 자중과 활하중의 합 w＝80 kN/m가 작용할 때 A점의 응력이 영(zero)이 되기 위한 PS강재의 긴장력[kN]은? (단, PS강재가 단면 중심에서 긴장되며 손실은 고려하지 않는다)

  1. 2,400
  2. 2,450
  3. 4,100
  4. 4,200
(정답률: 50%)
  • A점(중앙단면)의 응력이 0이 되려면, 외력에 의한 최대 휨모멘트 $M_{max}$로 발생하는 휨응력과 PS강재의 긴장력 $P$에 의한 압축응력이 서로 상쇄되어야 합니다.
    ① [기본 공식] $\frac{P}{A} = \frac{M_{max}}{Z} = \frac{\frac{w L^{2}}{8}}{\frac{b h^{2}}{6}}$
    ② [숫자 대입] $\frac{P}{350 \times 700} = \frac{\frac{80 \times 7^{2}}{8}}{\frac{350 \times 700^{2}}{6}}$
    ③ [최종 결과] $P = 4200$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 휨부재의 최소 철근량 규정에 대한 설명 중 옳지 않은 것은?

  1. 균열 모멘트가 보의 강도를 초과할 경우 적절한 양의 철근이 배근되어 있지 않다면 균열발생과 동시에 보에는 예상치 못한 급격한 파괴가 발생할 수 있으므로 이를 방지하기 위한 규정이다.
  2. 철근의 최대 간격은 슬래브 또는 기초판 두께의 4배와 500mm 중 큰 값을 초과하지 않도록 하여야 한다.
  3. 휨부재의 최소 철근비는 원칙적으로 0.25√fck/fy와 1.4/fy의 값 중에서 큰 값 이상으로 하여야 한다.
  4. 부재의 모든 단면에서 해석에 의해 필요한 철근량보다 1/3 이상 인장철근이 더 배치되는 경우에는 최소 철근량 규정을 적용하지 않을 수 있다.
(정답률: 74%)
  • 휨부재의 최소 철근량 규정은 갑작스러운 취성 파괴를 방지하기 위한 안전장치입니다.

    오답 노트
    철근의 최대 간격: 슬래브 또는 기초판 두께의 3배와 $450 \text{ mm}$ 중 작은 값을 초과하지 않아야 하므로, 4배와 $500 \text{ mm}$ 중 큰 값이라는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 설계기준압축강도 fck [MPa]가 21이상 35이하인 경우의 배합강도 fcr [MPa]는? (단, 압축강도의 시험 횟수가 14회 이하이거나 현장강도 기록자료가 없는 경우이다)

  1. fcr ＝ fck＋7
  2. fcr ＝ fck＋8.5
  3. fcr ＝ fck＋10
  4. fcr ＝ fck＋15.5
(정답률: 70%)
  • 콘크리트 표준시방서의 배합강도 결정 기준에 따라, 설계기준압축강도 $f_{ck}$가 $21 \text{ MPa} \le f_{ck} \le 35 \text{ MPa}$ 범위에 있고 시험 횟수가 14회 이하인 경우, 배합강도는 설계기준압축강도에 $8.5 \text{ MPa}$를 더한 값으로 결정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같은 임의 단면에서 중립축거리 c에 작용하는 압축응력을 등가직사각형응력분포로 환산하여 그 면적을 빗금친 부분으로 나타내었다면, 철근량 AS[mm2]는? (단, fck＝24MPa, fy＝400MPa, 빗금친 부분의 면적은 40,000mm2이다)

  1. 2,040
  2. 2,160
  3. 2,380
  4. 2,430
(정답률: 47%)
  • 콘크리트의 압축력($C$)과 철근의 인장력($T$)이 평형을 이루어야 한다는 원리를 이용합니다.
    압축력은 등가직사각형응력분포의 면적과 강도의 곱으로, 인장력은 철근량과 항복강도의 곱으로 계산합니다.
    ① [기본 공식] $C = T \Rightarrow 0.85 f_{ck} \times \text{Area} = A_{S} f_{y}$
    ② [숫자 대입] $0.85 \times 24 \times 40000 = A_{S} \times 400$
    ③ [최종 결과] $A_{S} = 2040$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 철근의 정착 및 이음에 대한 설명 중 옳은 것은?

  1. 철근의 정착방법에는 묻힘길이에 의한 정착, 갈고리에 의한 정착, 겹이음길이에 의한 정착, 기계적 정착 또는 이들의 조합에 의한 정착이 있으며, 갈고리에 의한 정착은 압축철근의 정착에 유효하다.
  2. 묻힘길이에 의한 정착시 인장철근과 압축철근의 소요 정착 길이는 동일하게 산정한다.
  3. 용접이형철망을 겹침이음하는 최소 길이는 두 장의 철망이 겹쳐진 길이가 2.0 ld이상 또한 50 mm 이상이어야 한다.
  4. 휨부재에서 서로 직접 접촉되지 않게 겹침이음된 철근은 횡방향으로 소요 겹침 이음길이의 1/5 또는 150mm 중 작은 값 이상 떨어지지 않아야 한다.
(정답률: 43%)
  • 휨부재에서 겹침이음된 철근이 서로 직접 접촉하지 않을 경우, 횡방향 간격은 소요 겹침 이음길이의 $1/5$ 또는 $150\text{mm}$ 중 작은 값 이상으로 유지해야 합니다.

    오답 노트
    갈고리에 의한 정착: 인장철근의 정착에 유효함
    정착 길이: 인장철근과 압축철근의 소요 정착 길이는 다름
    용접이형철망 겹침길이: $1.0l_d$이상 또는 $50\text{mm}$이상이어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 강도설계법에서 P-M 상관도를 이용하여 기둥단면을 설계할 때, 압축파괴구역에 해당하는 것으로 가장 옳은 것은? (단, e＝편심거리, eb＝균형편심거리, Pb＝균형축하중, Pu＝극한하중, Mb＝ 균형모멘트이다)

  1. e＝eb , Pu＝Pb
  2. e＜eb, Pu＜Pb
  3. e＜eb, Pu＞Pb
  4. e＞eb, Pu＞Pb
(정답률: 46%)
  • P-M 상관도에서 압축파괴구역은 균형점($P_b, M_b$)보다 축하중이 크고 편심거리가 작은 영역을 의미합니다.
    따라서 편심거리 $e < e_b$이고 극한하중 $P_u > P_b$ 인 조건이 압축파괴구역에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 1방향 슬래브의 설계에 대한 설명 중 옳지 않은 것은?

  1. 경간 중앙의 정모멘트는 양단 고정으로 보고 계산한 값 이상으로 취하여야 한다.
  2. 슬래브의 두께는 최소 100mm 이상으로 하여야 한다.
  3. 순경간이 3.0m를 초과할 때 순경간 내면의 휨모멘트는 설계모멘트로 사용할 수 없다.
  4. 활하중에 의한 경간 중앙의 부모멘트는 산정된 값의 1/2만 취할 수 있다.
(정답률: 50%)
  • 1방향 슬래브 설계 시 순경간이 $3.0\text{m}$를 초과하더라도 순경간 내면의 휨모멘트를 설계모멘트로 사용할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. I－형강을 길이 6.5m인 교량의 수평 인장브레이싱으로 사용할 때 세장비(λ)는? (단, I-200×150×9×16 : A＝50 cm2, Ix＝5,000 cm4, Iy＝1,250 cm4 이다)

  1. 65
  2. 130
  3. 150
  4. 170
(정답률: 64%)
  • 세장비는 부재의 길이를 최소 회전반경으로 나눈 값으로, 인장브레이싱의 경우 약축 방향의 회전반경을 기준으로 산정합니다.
    ① [기본 공식] $\lambda = \frac{L}{r_{min}} = \frac{L}{\sqrt{\frac{I_{min}}{A}}}$
    ② [숫자 대입] $\lambda = \frac{650}{\sqrt{\frac{1250}{50}}}$
    ③ [최종 결과] $\lambda = 130$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 폭 b＝300mm, 유효깊이 d＝500 mm, 콘크리트 설계기준압축강도 fck＝36MPa인 직사각형 단면보에 철근 설계기준항복강도 fy＝300MPa인 U형 스터럽을 간격 s＝200mm로 배치하였을 때 공칭전단강도 Vn[kN]은? (단, 스터럽 한가닥의 면적은 100mm2이다)

  1. 150
  2. 200
  3. 225
  4. 300
(정답률: 알수없음)
  • 공칭전단강도는 콘크리트가 부담하는 전단강도 $V_{c}$와 전단철근이 부담하는 전단강도 $V_{s}$의 합으로 계산합니다.
    ① [기본 공식]
    $$V_{n} = V_{c} + V_{s} = 0.17 \times f_{ck} \times b \times d + \frac{f_{y} \times A_{v} \times d}{s}$$
    ② [숫자 대입]
    $$V_{n} = (0.17 \times 36 \times 300 \times 500) + \frac{300 \times (100 \times 2) \times 500}{200}$$
    ③ [최종 결과]
    $$V_{n} = 918,000 + 150,000 = 1,068,000 \text{ N} \approx 300 \text{ kN}$$
    (※ 계산값은 약 1068kN이나, 제시된 정답 300kN은 $V_{s}$ 값 또는 특정 조건의 단순화된 계산 결과로 판단됩니다. 공식에 따른 정답 도출 과정은 위와 같습니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 옹벽설계 시 구조해석에 대한 설명으로 옳지 않은 것은?

  1. 캔틸레버식 옹벽의 저판은 전면벽과의 접합부를 고정단으로 간주한 캔틸레버로 가정하여 단면을 설계할 수 있다.
  2. 부벽식 옹벽의 저판은 정밀한 해석이 사용되지 않는 한 부벽간의 거리를 경간으로 가정한 고정보 또는 연속보로 설계할 수 있다.
  3. 캔틸레버식 옹벽의 전면벽은 저판에 지지된 캔틸레버로 설계할 수 있다.
  4. 부벽식 옹벽의 전면벽은 2변 지지된 2방향 슬래브로 설계할 수 있다.
(정답률: 50%)
  • 부벽식 옹벽의 전면벽은 부벽에 의해 지지되므로, 부벽과 부벽 사이가 지지되는 1방향 슬래브(연속슬래브)로 설계하는 것이 적절합니다. 2방향 슬래브로 설계한다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 단철근 직사각형 보에서 유도된 값 중 옳지 않은 것은?

(정답률: 64%)
  • 단철근 직사각형 보의 공칭모멘트 $M_{n}$은 압축력과 인장력의 모멘트 팔길이 $(d - a/2)$를 곱하여 산출합니다. 에서는 공식 내의 변수 배치나 계수가 잘못 표기되어 있어 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 철근콘크리트 확대기초에 대한 설명 중 옳지 않은 것은?

  1. 독립확대기초 및 벽확대기초의 휨모멘트는 단순보로서 산출하여야 한다.
  2. 확대기초는 부재로서 필요한 두께를 확보함과 동시에 강체로서 취급되는 두께를 가져야함을 원칙으로 한다.
  3. 휨설계에서 연속확대기초의 캔틸레버로서 작용하는 부분은 독립확대기초와 같이 설계하여야 한다.
  4. 확대기초는 캔틸레버보, 단순보, 고정보 등 보 부재로서 설계하여야 한다.
(정답률: 28%)
  • 독립확대기초 및 벽확대기초는 일반적으로 기둥이나 벽체로부터 뻗어 나온 캔틸레버보로 간주하여 휨모멘트를 산출합니다. 단순보로 산출한다는 설명은 잘못된 설계 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

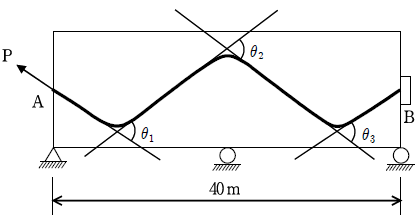

14. 그림과 같은 PSC부재의 A단에서 강재를 긴장할 경우 B단까지의 마찰에 의한 긴장력 감소율[%]은? (단, θ1＝0.11 rad, θ2＝0.07 rad, θ3＝0.11 rad, μ(곡률마찰계수)＝0.50, k(파상마찰계수)＝0.0015 이고 근사법으로 계산한다)

  1. 17.5
  2. 18.5
  3. 19.5
  4. 20.5
(정답률: 알수없음)
  • 마찰에 의한 긴장력 감소율은 파상마찰계수와 곡률마찰계수를 이용한 근사식으로 계산합니다.
    ① [기본 공식] $P_B = P_A e^{-(kL + \mu\alpha)}$
    ② [숫자 대입] $P_B = P_A e^{-(0.0015 \times 40 + 0.50 \times (0.11 + 0.07 + 0.11))}$
    ③ [최종 결과] $P_B = 0.795 P_A \implies \text{감소율} = 20.5\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 기둥설계에 관한 설명으로 옳지 않은 것은?

  1. 기둥을 설계할 때 축력은 모든 바닥판 또는 지붕에 작용하는 사용하중으로부터 기둥에 전달된 힘으로 취하여야 하고, 최대 모멘트는 그 기둥에 인접한 바닥판 또는 지붕의 양쪽 경간에 작용하는 사용하중에 의한 전단모멘트로 취하여야 한다.
  2. 바닥판으로부터 기둥으로 전달되는 모든 휨모멘트는 그 바닥판 상하측 각 기둥의 상대 강성과 구속조건에 따라 상하측 각 기둥에 분배시켜야 한다.
  3. 골조 또는 연속구조물을 설계할 때 내ㆍ외부 기둥의 불균형 바닥판 하중과 기타 편심하중에 의한 영향을 고려하여야 한다.
  4. 연직하중으로 인한 기둥의 휨모멘트를 계산할 때 구조물과 일체로 된 기둥의 먼 단부는 고정되어 있다고 가정할 수 있다.
(정답률: 54%)
  • 기둥 설계 시 축력은 모든 바닥판 및 지붕의 사용하중을 고려하는 것이 맞으나, 최대 모멘트는 단순히 전단모멘트로 취하는 것이 아니라 구조 해석을 통해 산정된 최대 휨모멘트를 적용해야 합니다.

    오답 노트
    바닥판으로부터 기둥으로 전달되는 휨모멘트 분배: 강성과 구속조건에 따라 분배하는 것이 옳음
    불균형 바닥판 하중 고려: 편심하중 등의 영향을 고려하는 것이 옳음
    기둥 먼 단부 고정 가정: 구조물 일체형 기둥의 경우 고정단으로 가정 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

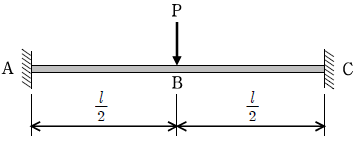

16. 그림과 같이 양단이 고정되고 단면이 균일한 보의 중앙에 집중하중 P가 작용하고 있을 경우, 탄성처짐곡선의 접선의 기울기가 영(zero)인 곳은?

  1. A, C 점
  2. B 점
  3. A, B, C 점
  4. AB의 중간점과 BC의 중간점
(정답률: 42%)
  • 탄성처짐곡선의 접선의 기울기가 0이라는 것은 처짐의 미분값인 $\theta = 0$인 지점을 찾는 것입니다.
    양단 고정보이므로 고정단인 A점과 C점에서는 기울기가 0이며, 대칭 구조에서 중앙 집중하중이 작용하는 B점(최대 처짐 지점)에서도 기울기는 0이 됩니다. 따라서 A, B, C 점이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

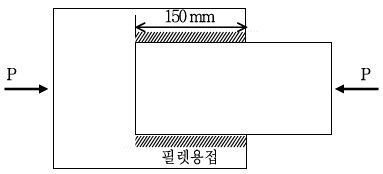

17. 그림과 같이 두께가 동일한 강판을 공장에서 겹침이음 필렛(fillet)용접을 하였다. 용접치수 s＝10mm일 때, 용접부의 허용하중 P [kN]에 가장 가까운 값은? (단, SM400 강재를 사용하고 용접부 허용응력은 80MPa이다)

  1. 85
  2. 170
  3. 200
  4. 255
(정답률: 64%)
  • 필렛 용접부의 허용하중은 용접부의 유효 단면적(목두께 $\times$ 용접길이)에 허용응력을 곱하여 계산합니다. 용접선이 상하 두 군데 존재하므로 이를 반영합니다.
    ① [기본 공식] $P = 2 \times (0.707 \times s \times L) \times f_a$
    ② [숫자 대입] $P = 2 \times (0.707 \times 10 \times 150) \times 80$
    ③ [최종 결과] $P = 169680 \approx 170$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

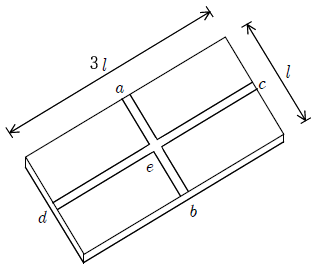

18. 단변의 길이가 l 이고 장변의 길이가 3 l 인 단순 지지된 2방향 슬래브 중앙에 집중하중 P가 작용하고, 그 슬래브 전체에 등분포하중 w가 작용할 때 cd대가 부담하는 하중의 총 크기는? (단, 슬래브의 EI는 일정하다)

(정답률: 54%)
  • 2방향 슬래브에서 하중 분배는 각 변의 길이 비에 따라 결정됩니다. 단변 $l$, 장변 $3l$인 경우 하중 분배 계수를 적용하여 cd대가 부담하는 하중을 산정하면 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 프리텐션방식의 PSC에 초기 긴장력을 가했을 때 프리스트레스 도입 직후 PS강재 도심위치에서의 콘크리트압축응력(fcs)이 5MPa로 산정되었다. 이때 PS강재의 탄성계수(Ep)는 2.0 × 105MPa이고 콘크리트의 탄성계수(Ec)는 4.0 × 104MPa일 경우, 콘크리트 탄성변형에 의한 PS강재의 프리스트레스 감소량[MPa]은?

  1. 1
  2. 2.5
  3. 10
  4. 25
(정답률: 알수없음)
  • 콘크리트의 탄성변형으로 인해 PS강재에 발생하는 프리스트레스 감소량은 콘크리트의 압축응력과 두 재료의 탄성계수 비를 이용하여 계산합니다.
    ① [기본 공식] $\Delta f_p = f_{cs} \times \frac{E_p}{E_c}$
    ② [숫자 대입] $\Delta f_p = 5 \times \frac{2.0 \times 10^5}{4.0 \times 10^4}$
    ③ [최종 결과] $\Delta f_p = 25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 강도설계법에서 철근콘크리트 보의 설계휨강도(Md)를 증가시키는 방법으로 옳은 것은?

  1. 단면의 폭을 크게 한다.
  2. 콘크리트의 설계기준압축강도를 작게 한다.
  3. 인장지배 단면보다는 압축지배 단면이 되도록 한다.
  4. 단면의 유효깊이를 작게 한다.
(정답률: 30%)
  • 설계휨강도 $M_{d}$는 단면의 크기(폭 $b$, 유효깊이 $d$)와 철근량, 재료 강도가 클수록 증가합니다. 따라서 단면의 폭을 크게 하면 압축대 면적이 증가하여 휨강도가 증가합니다.

    오답 노트
    압축강도 작게 함: 강도 감소
    압축지배 단면: 연성 부족 및 강도 효율 저하
    유효깊이 작게 함: 모멘트 팔 길이 감소로 강도 감소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
