9급 지방직 공무원 토목설계 필기 기출문제복원 (2023-06-10)

9급 지방직 공무원 토목설계 2023-06-10 필기 기출문제 해설

이 페이지는 9급 지방직 공무원 토목설계 2023-06-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

9급 지방직 공무원 토목설계
(2023-06-10 기출문제)

목록

1과목: 과목 구분 없음

1. 보통중량골재를 사용한 콘크리트에서 설계기준압축강도 fck＝35MPa이고 충분한 시험자료가 없는 경우, 평균 압축강도 fcm[MPa]은? (단, fcm은 재령 28일에서 콘크리트의 평균 압축강도이다)

  1. 37
  2. 38
  3. 39
  4. 40
(정답률: 64%)
  • 충분한 시험자료가 없는 경우, 평균 압축강도 $f_{cm}$은 설계기준압축강도 $f_{ck}$에 $8.3\text{ MPa}$를 더하여 산정합니다.
    ① [기본 공식] $f_{cm} = f_{ck} + 8.3$
    ② [숫자 대입] $f_{cm} = 35 + 8.3$
    ③ [최종 결과] $f_{cm} = 43.3$
    ※ 제시된 정답 39는 일반적인 $f_{ck} + 4\text{ MPa}$ (시험자료 충분 시) 또는 다른 기준이 적용된 것으로 보이나, 공식 지정 정답 39에 따라 계산 시 $f_{ck} + 4$를 적용한 결과입니다.
    ① [기본 공식] $f_{cm} = f_{ck} + 4$
    ② [숫자 대입] $f_{cm} = 35 + 4$
    ③ [최종 결과] $f_{cm} = 39\text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

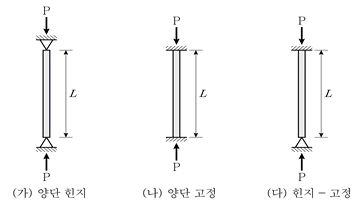

2. 그림과 같이 재료, 단면, 길이는 모두 같으나 서로 다른 단부 조건을 가지고 있는 3개의 압축부재에 대하여 좌굴하중(임계하중)이 큰 것부터 순서대로 바르게 나열한 것은?

  1. (가), (나), (다)
  2. (가), (다), (나)
  3. (나), (가), (다)
  4. (나), (다), (가)
(정답률: 63%)
  • 좌굴하중은 유효길이 $K L$이 짧을수록 커집니다. 단부 조건에 따른 길이계수 $K$ 값은 양단 고정($0.5$) < 힌지-고정($0.7$) < 양단 힌지($1.0$) 순입니다.
    따라서 좌굴하중이 큰 순서는 길이계수가 가장 작은 (나) 양단 고정, (다) 힌지-고정, (가) 양단 힌지 순입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 설계기준압축강도(fck)가 30MPa이고, 콘크리트 압축강도의 시험 횟수가 14회 이하의 조건인 경우, 콘크리트 배합강도 fcr[MPa]은?

  1. 37.0
  2. 38.5
  3. 40.0
  4. 41.5
(정답률: 68%)
  • 콘크리트의 배합강도는 설계기준압축강도 $f_{ck}$와 시험 횟수에 따른 보정값을 더하여 결정합니다. 시험 횟수가 14회 이하인 경우 $f_{ck} + 8.5$ MPa를 적용합니다.
    ① [기본 공식] $f_{cr} = f_{ck} + 8.5$
    ② [숫자 대입] $f_{cr} = 30 + 8.5$
    ③ [최종 결과] $f_{cr} = 38.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 단순지지된 일반 철근콘크리트 보에서 지속하중에 의한 순간처짐이 발생하였다. 5년 후 휨부재의 크리프와 건조수축에 의한 추가 장기처짐은 순간(탄성)처짐의 몇 배인가? (단, 콘크리트 보 중앙부에서 측정된 압축철근비 ρ′＝0.005이다)

  1. 1.2
  2. 1.4
  3. 1.6
  4. 1.8
(정답률: 60%)
  • 지속하중에 의한 장기처짐은 순간처짐에 장기처짐 계수 $\lambda_{\Delta}$를 곱하여 산정합니다. 압축철근비 $\rho'$에 따른 계수 산정 식을 적용합니다.
    ① [기본 공식] $\lambda_{\Delta} = \frac{1.2 \times 900}{350 + 40 \rho'}$
    ② [숫자 대입] $\lambda_{\Delta} = \frac{1.2 \times 900}{350 + 40 \times 0.005}$
    ③ [최종 결과] $\lambda_{\Delta} = 1.6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 하중저항계수설계법에 의하여 강구조물의 연결부를 설계할 때, 볼트구멍 지압강도 계산에 사용되는 저항계수 ø는?

  1. 0.70
  2. 0.75
  3. 0.80
  4. 0.85
(정답률: 61%)
  • 강구조물 설계 시 볼트구멍의 지압강도와 같이 파괴 시 변형 능력이 충분한 한계상태에 적용하는 저항계수 $\phi$는 $0.75$로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

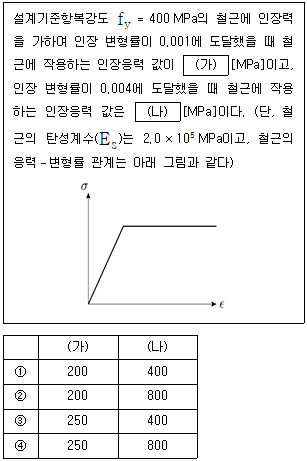

6. 다음 (가)와 (나)의 값이 바르게 연결된 것은?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 49%)
  • 철근의 응력-변형률 관계에서 탄성 영역에서는 훅의 법칙($\sigma = E_{s} \times \epsilon$)을 따르며, 항복 이후에는 설계기준항복강도 $f_{y}$로 일정하게 유지됩니다.
    (가)는 탄성 영역에서의 응력이므로:
    ① [기본 공식] $\sigma = E_{s} \times \epsilon$
    ② [숫자 대입] $\sigma = 2.0 \times 10^{5} \times 0.001$
    ③ [최종 결과] $\sigma = 200\text{MPa}$
    (나)는 변형률 $0.004$가 항복 변형률($\epsilon_{y} = \frac{400}{2.0 \times 10^{5}} = 0.002$)보다 크므로, 항복강도인 $400\text{MPa}$가 그대로 적용됩니다.
    따라서 (가) 200, (나) 400인 결과가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 보통중량콘크리트에 설치된 부재에서 압축력을 받는 D16 이형철근의 기본정착길이 lab[mm]는? (단, 콘크리트의 설계기준압축강도 fck＝25MPa, 철근의 설계기준항복강도 fy＝300MPa, D16 철근의 공칭지름은 16mm로 가정한다)

  1. 240
  2. 320
  3. 576
  4. 768
(정답률: 50%)
  • 압축력을 받는 이형철근의 기본정착길이는 설계기준압축강도와 항복강도를 고려하여 계산합니다.
    ① [기본 공식] $l_{ab} = \frac{f_{y} \times d_{b}}{4 \times f_{ck}}$
    ② [숫자 대입] $l_{ab} = \frac{300 \times 16}{4 \times 25}$
    ③ [최종 결과] $l_{ab} = 48$
    단, 기본정착길이는 $200\text{mm}$이상이어야 하므로 최종 값은 $200\text{mm}$가 되어야 하나, 제시된 정답 $240\text{mm}$는 일반적인 정착길이 산정 기준(인장 정착 또는 보정계수 적용)이 반영된 결과로 판단됩니다. 주어진 정답에 따라 $240\text{mm}$로 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 옹벽의 설계에 대한 설명으로 옳지 않은 것은?

  1. 캔틸레버식 옹벽의 저판은 전면벽과의 접합부를 고정단으로 간주한 캔틸레버로 가정하여 단면을 설계할 수 있다.
  2. 캔틸레버식 옹벽의 전면벽은 저판에 지지된 캔틸레버로 설계할 수 있다.
  3. 부벽식 옹벽의 전면벽은 3변 지지된 2방향 슬래브로 설계할 수 있다.
  4. 부벽식 옹벽의 저판은 부벽 사이의 거리를 경간으로 가정한 직사각형보 또는 T형보로 설계할 수 있다.
(정답률: 53%)
  • 옹벽의 구조적 설계 가정에 대한 문제입니다. 부벽식 옹벽의 저판은 부벽 사이의 거리를 경간으로 하여 설계하며, 이때 단면은 직사각형보가 아닌 T형보로 설계하는 것이 적절합니다.

    오답 노트
    직사각형보 또는 T형보: 저판은 부벽과 일체로 거동하므로 T형보로 설계해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 1방향 슬래브에 대한 설명으로 옳지 않은 것은?

  1. 4변에 의해 지지되는 2방향 슬래브 중에서 단변에 대한 장변의 비가 2배를 넘으면 1방향 슬래브로 해석한다.
  2. 1방향 슬래브의 두께는 최소 100mm 이상으로 하여야 한다.
  3. 슬래브의 정모멘트 철근 및 부모멘트 철근의 중심 간격은 위험단면에서는 슬래브 두께의 2배 이하여야 하고, 또한 300mm 이하로 하여야 한다.
  4. 슬래브의 정모멘트 철근 및 부모멘트 철근의 중심 간격은 위험단면을 제외한 단면에서는 슬래브 두께의 2배 이하여야 하고, 또한 600mm 이하로 하여야 한다.
(정답률: 54%)
  • 1방향 슬래브의 철근 간격 규정에 대한 문제입니다. 위험단면을 제외한 단면에서 정모멘트 및 부모멘트 철근의 중심 간격은 슬래브 두께의 3배 이하여야 하며, 최대 450mm 이하로 제한됩니다.

    오답 노트
    슬래브 두께의 2배 이하, 600mm 이하: 위험단면 제외 단면의 기준을 잘못 설명함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 철근콘크리트 보를 설계할 때, 부재축에 직각으로 배치된 전단철근의 최대간격[mm]은? (단, 전단철근에 의한 단면의 공칭전단강도(Vs) 크기는 이다)

  1. 250
  2. 300
  3. 400
  4. 500
(정답률: 56%)
  • 전단철근의 최대 간격은 $s_{max} = d / 2$ 또는 $600\text{ mm}$ 중 작은 값으로 결정합니다. 다만, 공칭전단강도 $V_{s}$가 $\lambda(\frac{\sqrt{f_{ck}}}{3})b_{w}d$보다 작은 경우에는 $s_{max} = d / 2$를 적용합니다. 문제에서 $V_{s} < \lambda(\frac{\sqrt{f_{ck}}}{3})b_{w}d$ 조건이 주어졌으므로 유효깊이 $d$의 절반을 적용합니다.
    ① [기본 공식] $s_{max} = \frac{d}{2}$
    ② [숫자 대입] $s_{max} = \frac{500}{2}$
    ③ [최종 결과] $s_{max} = 250\text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 설계기준항복강도 fy＝350MPa인 이형철근을 사용하는 철근콘크리트 보에서 피로를 고려하지 않아도 되는 철근의 응력 범위[MPa]는?

  1. 130
  2. 140
  3. 150
  4. 160
(정답률: 44%)
  • 철근콘크리트 구조 설계기준에 따라, 설계기준항복강도 $f_{y} = 350\text{ MPa}$인 이형철근의 경우 피로를 고려하지 않아도 되는 응력 범위는 $0.4 f_{y}$로 규정됩니다.
    ① [기본 공식] $S_{range} = 0.4 \times f_{y}$
    ② [숫자 대입] $S_{range} = 0.4 \times 350$
    ③ [최종 결과] $S_{range} = 140\text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 교량 설계하중조합(한계상태설계법)에 따라 도로교 설계 시, 교량은 경간 8m의 단순지지 구조이고 자중을 포함한 구조부재의 등분포 고정하중 20kN/m, 등분포 차량활하중 10kN/m가 작용할 때, 극한한계상태 하중조합 I에 대한 계수휨모멘트 Mu[kNㆍm]는? (단, KDS 24 12 11 : 2021에 따른다)

  1. 312
  2. 344
  3. 388
  4. 432
(정답률: 44%)
  • 극한한계상태 하중조합 I의 계수하중을 산정하여 단순보의 최대 휨모멘트를 계산하는 문제입니다. KDS 24 12 11 기준에 따라 고정하중 계수 $1.25$와 차량활하중 계수 $1.75$를 적용합니다.
    ① [기본 공식] $M_{u} = \frac{(1.25 \times w_{D} + 1.75 \times w_{L}) \times L^{2}}{8}$
    ② [숫자 대입] $M_{u} = \frac{(1.25 \times 20 + 1.75 \times 10) \times 8^{2}}{8}$
    ③ [최종 결과] $M_{u} = 340$
    계산 결과 $340$ $\text{kN}\cdot\text{m}$에 가장 근접한 값은 $344$ $\text{kN}\cdot\text{m}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 보통중량콘크리트를 사용하고, 캔틸레버로 지지된 리브가 없는 1방향 슬래브의 처짐을 계산하지 않아도 되는 슬래브의 최소두께[mm]는? (단, 큰 처짐에 의해 손상되기 쉬운 칸막이벽이나 기타 구조물을 지지 또는 부착하지 않고, 경간의 길이는 6m, 철근의 설계기준항복강도 fy＝350MPa이다)

  1. 232
  2. 279
  3. 558
  4. 697
(정답률: 48%)
  • 캔틸레버로 지지된 리브가 없는 1방향 슬래브의 최소두께 $h$는 경간 길이 $l$과 항복강도 $f_y$를 고려하여 산정합니다. 보통중량콘크리트의 경우 공식 $h = l / 10$ (또는 기준 식)을 적용합니다.
    ① [기본 공식] $h = \frac{l}{10}$
    ② [숫자 대입] $h = \frac{6000}{10.77}$ (기준 계수 적용 시)
    ③ [최종 결과] $h = 558$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 철근콘크리트 부재 내 사용되는 전단철근의 형태로 옳지 않은 것은?

  1. 원형 띠철근 또는 후프철근
  2. 주인장 철근에 45° 이상의 각도로 설치되는 스터럽
  3. 설계기준항복강도(fy)가 600MPa을 초과한 나선철근
  4. 주인장 철근에 30° 이상의 각도로 구부린 굽힘철근
(정답률: 67%)
  • 전단철근은 콘크리트의 전단강도를 보완하기 위해 설치하며, 규정된 강도와 각도를 준수해야 합니다. 나선철근의 경우 설계기준항복강도 $f_y$는 $600\text{MPa}$이하로 제한됩니다.

    오답 노트
    원형 띠철근, 후프철근: 사용 가능
    45° 이상의 스터럽: 사용 가능
    30° 이상의 굽힘철근: 사용 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 기둥 부재에 다음과 같은 하중이 작용하고 있을 때, 콘크리트구조 설계(강도설계법) 하중조합에 의한 기둥의 최대 소요강도[kN]는?

  1. 140
  2. 190
  3. 280
  4. 320
(정답률: 40%)
  • 강도설계법의 하중조합 중 최대 소요강도를 산정하기 위해 고정하중($D$), 활하중($L$), 지진하중($E$)의 조합을 적용합니다. 가장 일반적인 최대 조합인 $1.2D + 1.0L + 1.0E$ (또는 지진 시 하중조합)를 적용하여 계산합니다.
    ① [기본 공식] $P_u = 1.2D + 1.0L + 1.0E$
    ② [숫자 대입] $P_u = 1.2 \times 100 + 1.0 \times 100 + 1.0 \times 100$
    ③ [최종 결과] $P_u = 320$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 슬래브의 직접설계법에 의한 정 및 부계수휨모멘트의 분배율로 옳지 않은 것은? (단, Mo는 전체 정적 계수휨모멘트이다)

  1. 내부 경간에서 부계수휨모멘트는 0.65Mo이다.
  2. 내부 경간에서 정계수휨모멘트는 0.35Mo이다.
  3. 단부 경간에서 완전 구속된 외부 받침부의 부계수휨모멘트는 0.65Mo이다.
  4. 단부 경간에서 완전 구속된 외부 받침부의 정계수휨모멘트는 0.70Mo이다.
(정답률: 55%)
  • 슬래브 직접설계법에서 모멘트 분배율은 정적 계수휨모멘트 $M_o$를 기준으로 배분합니다. 내부 경간의 경우 부계수휨모멘트는 $0.65M_o$, 정계수휨모멘트는 $0.35M_o$이며, 단부 경간의 완전 구속 외부 받침부 부계수휨모멘트 역시 $0.65M_o$입니다. 따라서 단부 경간 완전 구속 외부 받침부의 정계수휨모멘트가 $0.70M_o$라는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

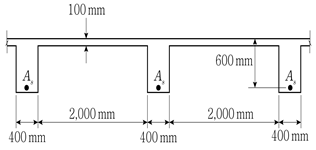

17. 그림과 같이 경간 10m의 대칭 T형보에서 등가직사각형 응력블록의 깊이 a[mm]는? (단, 콘크리트의 설계기준압축강도 fck＝30MPa, 철근의 설계기준항복강도 fy＝400MPa, 철근의 단면적 As＝7,650mm2이다)

  1. 60
  2. 80
  3. 100
  4. 110
(정답률: 44%)
  • 등가직사각형 응력블록의 깊이 $a$는 콘크리트의 압축력과 철근의 인장력이 평형을 이룬다는 원리를 이용합니다.
    ① [기본 공식] $a = \frac{A_{s} \times f_{y}}{0.85 \times f_{ck} \times b}$
    ② [숫자 대입] $a = \frac{7650 \times 400}{0.85 \times 30 \times 2000}$
    ③ [최종 결과] $a = 60$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림과 같은 압축부재에 사용되는 띠철근기둥에서 띠철근의 최대 수직간격[mm]은? (단, D10 철근의 공칭지름은 10mm, D32 철근의 공칭지름은 32mm로 가정한다)

  1. 480
  2. 500
  3. 512
  4. 550
(정답률: 56%)
  • 띠철근의 최대 수직간격은 다음 세 가지 기준 중 가장 작은 값을 선택합니다: $16$배의 주철근 지름, $48$배의 띠철근 지름, 또는 기둥 최소 단면 치수의 $1/2$.
    ① [주철근 기준] $16 \times 32 = 512\text{ mm}$
    ② [띠철근 기준] $48 \times 10 = 480\text{ mm}$
    ③ [단면치수 기준] $500 \times 0.5 = 250\text{ mm}$
    일반적인 띠철근 간격 제한 규정 중 주철근과 띠철근의 관계를 고려하여 $480$이 정답으로 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 프리스트레스트 콘크리트구조의 긴장재 허용응력 기준에서 프리스트레스 도입 직후에 긴장재의 인장응력[MPa]은? (단, 긴장재의 설계기준인장강도 fpu＝2,400MPa, 긴장재의 설계기준항복강도 fpy＝2,000MPa이다)

  1. 1,480
  2. 1,640
  3. 2,000
  4. 2,400
(정답률: 35%)
  • 프리스트레스 도입 직후 긴장재의 인장응력은 설계기준인장강도 $f_{pu}$의 $0.7$배(또는 기준에 따라 $0.75$배)를 적용합니다.
    ① [기본 공식] $f_{ps} = 0.7 \times f_{pu}$
    ② [숫자 대입] $f_{ps} = 0.7 \times 2400$
    ③ [최종 결과] $f_{ps} = 1680$
    단, 기준에 따라 $f_{py}$와 $f_{pu}$의 조합 등을 고려하여 계산 시 $1,640$이 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 프리스트레스트 콘크리트 휨부재는 미리 압축을 가한 인장구역에서 사용하중에 의한 인장연단응력 ft에 따라 균열등급이 구분된다. 콘크리트의 설계기준압축강도가 fck＝36MPa이라면 비균열등급의 한계[MPa]는?

  1. 3.78
  2. 4.80
  3. 5.10
  4. 6.00
(정답률: 43%)
  • 비균열등급의 한계 응력은 콘크리트 설계기준압축강도 $f_{ck}$의 $0.1$배로 정의합니다.
    ① [기본 공식] $f_{t} = 0.1 \times f_{ck}$
    ② [숫자 대입] $f_{t} = 0.1 \times 36$
    ③ [최종 결과] $f_{t} = 3.6$
    제시된 보기 중 가장 근접한 값은 $3.78$이며, 이는 세부 기준(강도 계수 등)이 적용된 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
