2. 그림은 마찰이 있는 수평면에서 질량이 같은 세 물체를 용수철 상수가 같은 용수철 A, B로 연결하고, 한쪽 끝의 물체에 일정한 힘 F를 작용하고 있는 것을 나타낸 것이다.

세 물체기 등속 직선 운동을 하는 경우, A의 늘어난 길이를 x_A, B의 늘어난 길이를 x_B라 할 때, x_A : x_B는? (단, 용수철의 질량은 무시하고, 수평면과 각 물체 사이의 마찰 계수는 같다.)

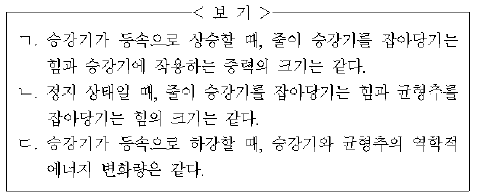

4. 그림과 같이 전동기에 의해 오르내리는 승강기와 균형추가 있다.

승강기의 질량이 균형추의 질량보다 작을 때, 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 전동기 축에 감긴 줄은 미끄러지지 않는다.)

6. 그림은 마찰이 없는 수평면에서 일정한 속도 v로 오른쪽으로 운동하는 수레 A, B, C를 나타낸 것이고, A와 B는 압축된 용수철이 끼워져 실로 연결되어 있다. 실로 끊어진 후, A는 왼쪽으로 일정한 속도 v로 운동하였고, B는 잠시 후 C와 충돌하여 한 덩어리가 되어 운동하였다.

수레 B의 시간에 따른 속도 그래프로 가장 적절한 것은? (단, 수레의 질량은 모두 같고, 실과 용수철의 질량은 무시한다.) [3점]

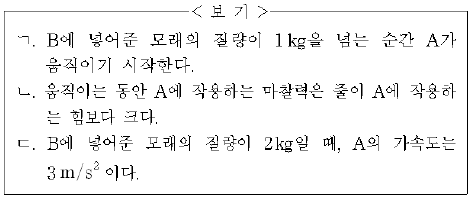

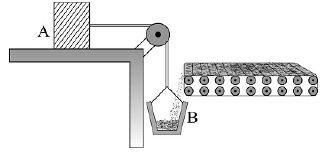

8. 그림과 같이 질량 10kg의 물체 A에 질량 4kg의 그릇 B를 연결한후, B에 모래를 조금씩 넣었다. 수평면과 물체 A사이의 정지 마찰 계수는 0.5이고 운동 마찰 계수는 0.3이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 중력 가속도는 10m/s²이고, 도르래와 줄의 마찰 및 줄의 질량, 모래가 떨어질 때의 충격량은 무시한다.) [3점]

10. 그림과 같은 실험 장치에서 스위치를 닫았을 때 스티로폼이 약간 물에 잠겼다.

물에 잠긴 스티로폼의 부피를 증가시키기 위한 방법으로 옳은 것을 <보기>에서 모두 고른 것은?

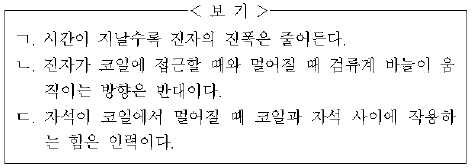

12. 그림은 고정된 원형 코일 위에서 자석으로 만들어진 진자가 진동을 시작하는 것을 나타낸 것이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 자석의 N극은 항상 위쪽을 향한다.)

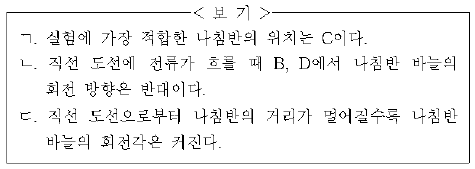

14. 그림 (가)는 나침반을 이용하여 직선 전류에 의한 자기장을 알아보기 위한 실험 장치를 나타낸 것이고, (나)는 도선을 위에서 바라본 것으로 A, B, C, D는 나침반의 위치를 나타낸 것이다.

이 실험에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 는 전류가 판 아래에서 위로 흐르고 있음을 나타낸다.)

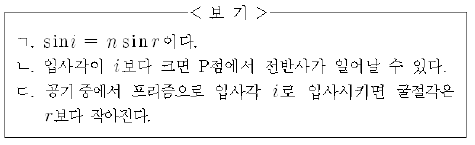

16. 그림은 물 속에 프리즘을 넣고 입사각 I로 P저머에 입사시킨 레이저 광선이 굴절각 r로 굴절되어 진행하는 것을 나타낸 것이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 물에 대한 프리즘의 굴절률은 n이고, 각 I는 r보다 크다.) [3점]

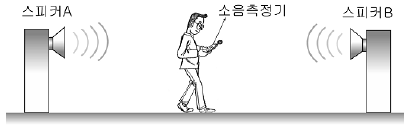

18. 그림과 같이 두 대의 스피커 A, B를 마주보게 설치하고, 각각 500Hz의 음파를 발생시켰다. 두 스피커를 연결하는 직선상에 있던 철수가 B를 향하여 걸어가며 소리의 세기를 측정하였더니, 소리의 세기가 커지고 작아지기를 반복했다.

소리의 세기가 커지다가 작아지는 지점과, 그 다음 커지다가 작아지는 지점 사이의 거리는? (단, 공기 중에서 소리의 속도는 340m/s이며, 반사파는 무시하고 소음측정기와 두 스피커는 일직선 상에 있다.) [3점]

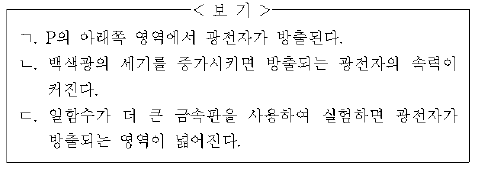

20. 그림과 같이 백색광을 프리즘에 입사시켜 분산된 빛을 수직으로 세운 금속판에 비추었더니, 점선 P를 기준으로 어느 한 영역에서만 광전자가 방출되었다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
