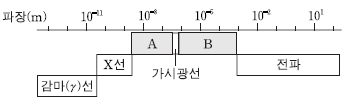

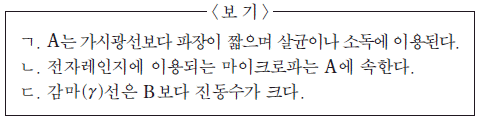

1. 그림은 전자기파를 파장에 따라 분류한 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ

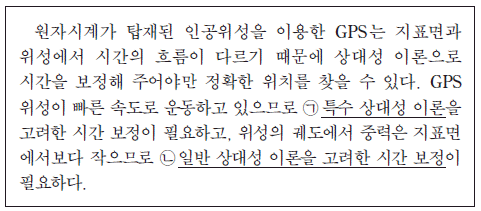

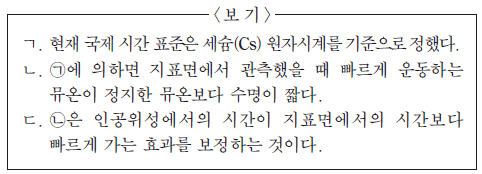

2. 다음은 일상생활에서 상대성 이론을 이용한 예에 관한 설명이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

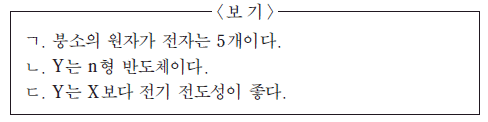

3. 그림은 각각 순수한 실리콘(Si) 반도체 X와 실리콘에 붕소(B)를 도핑한 반도체 Y의 원자 주변의 전자 배열을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ

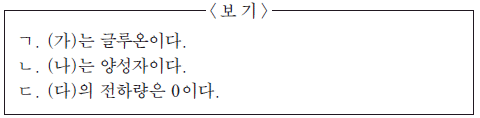

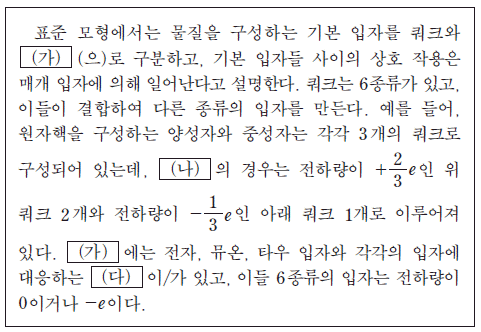

4. 다음은 표준 모형에 대한 내용이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

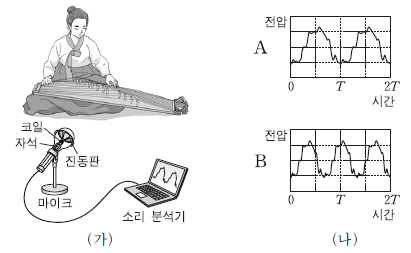

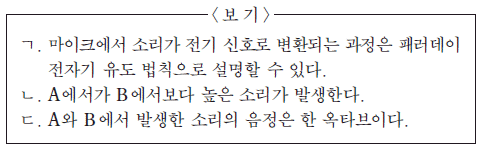

5. 그림 (가)는 가야금의 현에서 발생하는 소리를 마이크와 소리 분석기를 이용하여 분석하는 모습을 나타낸 것이다. 그림 (나)는 서로 다른 현 A, B를 각각 퉁겼을 때 측정한 소리의 파형을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ

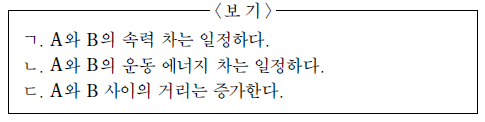

6. 그림은 건물 옥상에서 질량이 같은 물체 A, B를 같은 지점에서 차례로 가만히 놓았을 때, A와 B가 운동하는 모습을 나타낸 것이다.
A가 지면에 도달하기 전까지, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 공기 저항은 무시한다.)
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

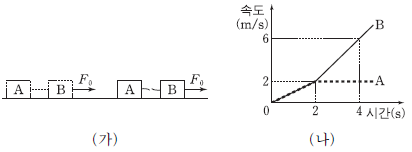

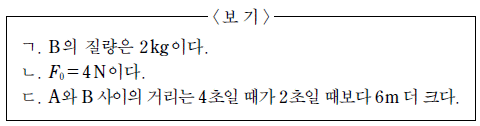

7. 그림 (가)와 같이 마찰이 없는 수평면에서 물체 A, B를 실로 연결하고, B를 수평 방향으로 일정한 힘 F0으로 잡아 당겼더니 A와 B가 함께 운동하다가 2초일 때 실이 끊어졌다. 그림 (나)는 A, B의 속도를 시간에 따라 나타낸 것이다. A의 질량은 2kg이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 실의 질량은 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

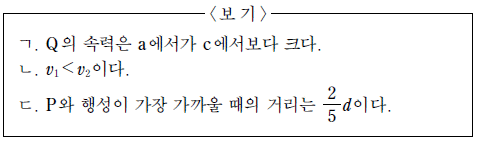

8. 그림과 같이 행성을 한 초점으로 하는 타원 궤도를 따라 공전하는 위성 P, Q가 각각 점 b, c를 v1, v2속력으로 지나고 있다. Q의 공전 주기는 P의 2√2배이다.
이에 대한 설명으로 옳은 것만을 <보 기 >에 서 있는 대로 고른 것은? (단, P 가 행성에서 가장 먼 지점은 b이고, Q가 행성에서 가장 먼 지점과 가장 가까운 지점은 각각 a, c 이다.) [3점]
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

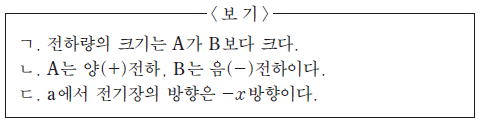

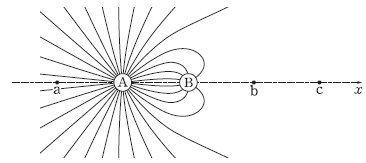

9. 그림은 x축에 고정되어 있는 점전하 A, B가 만드는 전기장의 전기력선을 방향 표시 없이 나타낸 것이다. 점 b에서 전기장은 0이고, 점 c에서 전기장의 방향은 -x방향이다. 두 점전하와 점 a, b, c는 각각 같은 거리만큼 떨어져 있다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

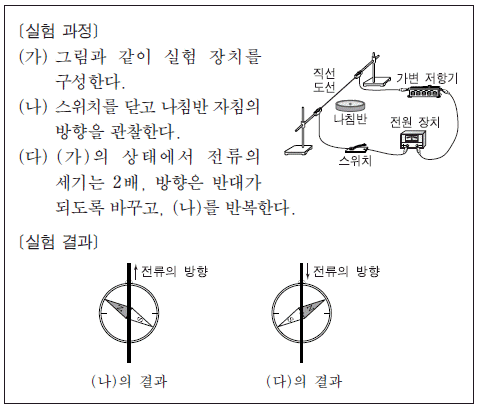

10. 다음은 철수가 수행한 전류에 의한 자기장에 관한 실험이다.
(가)에서 스위치가 열려 있을 때, 나침반 자침의 방향으로 가장 적절한 것은?
-
CBT문제은행AI2023-04-16 09:17
정답은 "
"이다.
스위치가 열려 있을 때 전류가 흐르면, 전류에 의한 자기장이 생성된다. 이 자기장은 전류의 방향에 수직으로 생성되며, 나침반 자침은 자기장의 방향을 따라 정렬된다. 따라서, 전류의 방향이 ""와 같이 나침반 자침의 방향과 수직이 되도록 설정해야 한다.

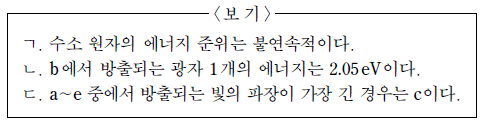

11. 그림은 보어의 수소 원자모형에서 양자수 n에 따른 에너지 준위와 전자의 전이 a~e 를 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

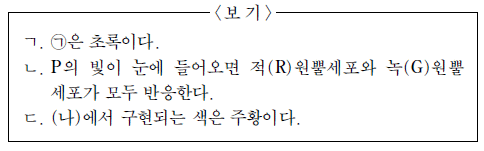

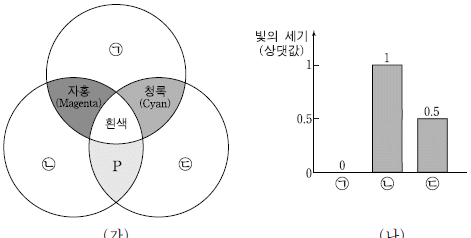

12. 그림 (가)는 빛의 3 원색 (ㄱ), (ㄴ), (ㄷ)을 비추었을 때 겹쳐진 영역의 색을, (나)는 영상 장치에서 어떤 특정한 색을 구현할 때 (ㄱ), (ㄴ), (ㄷ)의 상대적인 세기를 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ

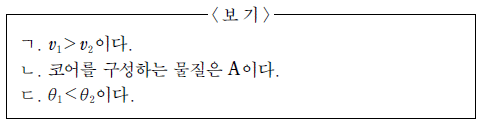

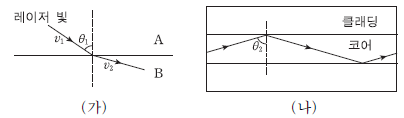

13. 그림 (가)는 물질 A, B에서 레이저 빛이 각각 v1, v2 의 속력으로 진행하는 모습을 나타낸 것이다. 그림 (나)는 A, B로 만든 광섬유에서 (가)의 레이저 빛이 전반사하며 진행하는 모습을 나타낸 것이다. (가), (나)에서 입사각은 각각 θ1, θ2이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

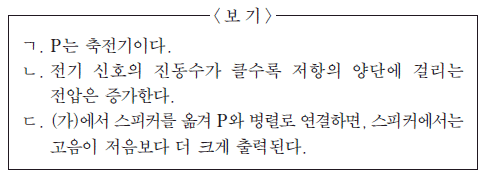

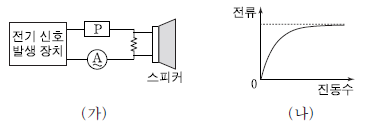

14. 그림 (가)는 진폭이 같은 여러 진동수의 전기 신호를 발생시킬 수 있는 장치에 전기 소자 P, 저항, 스피커, 전류계를 연결한 것을, (나)는 전류계에 흐르는 전류의 세기를 진동수에 따라 나타낸 것이다. P는 축전기나 코일 중 하나이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
15. 그림과 같이 변압기의 1차 코일과 2차 코일에 교류 전원과 저항이 연결되어 있다. 저항값이 r, 2r 인 저항에서 소비되는 전력은 각각 2P0, P0이다.
1차 코일과 2차 코일의 감은 수의 비 N1：N2는? (단, 변압기에서의 에너지 손실은 무시한다.)
- 1：1
- 1：2
- 1：4
- 1：8
- 1：16

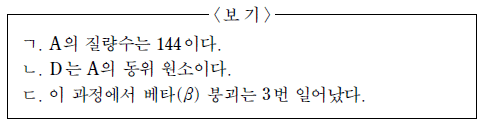

16. 그림은 우라늄(238U)이 238U→A→B→C→D→226Ra으로으로 붕괴하는 과정에서 각 원소의 양성자수와 중성자수를 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

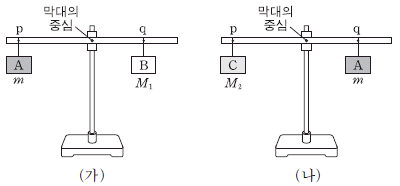

17. 그림 (가)는 밀도가 균일한 원통형 막대의 점 p와 점 q 에 질량 m, M1인 물체 A, B를 각각 실로 매달아 막대가 수평을 이룬 것을 나타낸 것이다. 그림 (나)는 (가)에서 A를 q에 옮겨 매달고 p에 질량 M2인 물체 C를 매달아 다시 수평을 이룬 것을 나타낸 것이다.
m은? (단, 마찰과 실의 질량은 무시한다.) [3점]

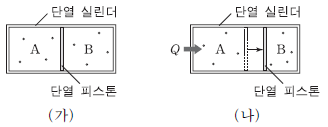

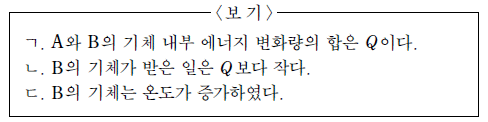

18. 그림 (가)와 같이 이상 기체가 들어 있는 단열 실린더가 단열피스톤에 의해 A, B로 나누어져 있다. 그림 (나)는 (가)에서 A의 기체에 열량 Q를 가했더니 피스톤이 천천히 이동하여 정지한 모습을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 실린더와 피스톤 사이의 마찰은 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

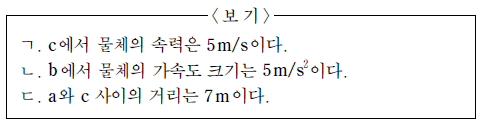

19. 그림은 질량 1kg인 물체가 마찰이 없는 빗면의 점 a를 지나 점 c 를 통과하여 최고점 b 에 도달한 후, 다시 c 를 지나는 순간의 모습을 나타낸 것이다. 물체가 a 에서 b를 거쳐 c 에 도달하는 데 걸린 시간은 3 초이고, a 에서 물체의 속력은 10m/s이며, c에서 물체의 중력에 의한 퍼텐셜 에너지는 운동 에너지의 3 배이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, a 에서 중력에 의한 퍼텐셜 에너지는 0이며, 공기 저항과 물체의 크기는 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
20. 그림과 같이 굵기가 변하는 관 속에서 물이 아래로 흐르고 있다. 점 A, B에서 단면적은 각각 3S, S이고 두 지점의 높이 차는 H이다. A에서 물의 속력이 v일 때, 관 오른쪽에 연결된 유리관 속 액체 기둥의 높이차는 h 이다. 물과 액체의 밀도는 각각 p, 10p 이다.
h 는? (단, 중력 가속도는 g이고, 물과 액체는 베르누이 법칙을 만족한다.)
-
CBT문제은행AI
2023-04-16 09:17
유체의 흐름은 베르누이 법칙을 따르므로, A와 B 지점에서 압력과 속력은 다음과 같다.
$$P_A+frac{1}{2}rho v^2+rho gh=P_B+frac{1}{2}rho v^2$$
여기서 $P_A$와 $P_B$는 각각 A와 B 지점의 압력이고, $rho$는 유체의 밀도, $v$는 A 지점에서의 속력, $g$는 중력 가속도, $h$는 유리관 속 액체 기둥의 높이차이이다.
또한, A와 B 지점의 단면적이 각각 $3S$와 $S$이므로, 연속의 방정식을 이용하면 다음과 같다.
$$v_1A_1=v_2A_2$$
여기서 $v_1$과 $v_2$는 각각 A와 B 지점에서의 속력이고, $A_1=3S$, $A_2=S$이다.
따라서, $v_2=3v_1$이다.
위의 두 식을 결합하면 다음과 같다.
$$P_A+frac{1}{2}rho v_1^2+rho gh=P_B+frac{1}{2}rho left(frac{v_1}{3}right)^2$$
식을 정리하면,
$$frac{9}{2}P_A+frac{19}{18}rho v_1^2+rho gh=frac{7}{18}P_B$$
유리관 속 액체 기둥의 높이차이 $h$는 다음과 같다.
$$h=frac{P_B-P_A}{rho g}$$
따라서, 위의 식에서 $h$를 구하기 위해서는 $P_A$와 $P_B$를 구해야 한다.
먼저, A 지점에서의 압력 $P_A$는 다음과 같다.
$$P_A=frac{1}{2}rho v_1^2+rho gh-frac{1}{2}rho left(frac{v_1}{3}right)^2=frac{5}{18}rho v_1^2+rho gh$$
B 지점에서의 압력 $P_B$는 다음과 같다.
$$P_B=frac{1}{2}rho left(frac{v_1}{3}right)^2=frac{1}{18}rho v_1^2$$
따라서,
$$h=frac{P_B-P_A}{rho g}=frac{1}{18}frac{rho}{rho g}v_1^2-frac{5}{18}frac{rho}{rho g}v_1^2-frac{1}{g}h=-frac{2}{9}H$$
따라서, 유리관 속 액체 기둥의 높이차이 $h$는 $-frac{2}{9}H$이다.
따라서, 정답은 "
"이다.
- ㄷ: 반대로 파장이 길어질수록 주파수가 낮아지는데, 이 그림에서 파장이 긴 것들이 모여있는 구간이 가장 아래쪽에 위치하고 있다. 따라서 이 구간은 저주파 영역을 나타내며, 이에 해당하는 파장들이 모여있는 전자기파들은 라디오파, TV파 등으로 분류된다.
