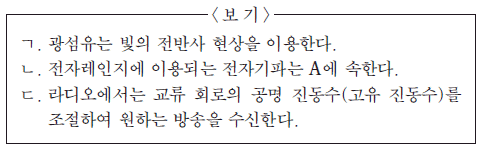

1. 그림은 전자기파를 파장에 따라 분류하고, 전자기파가 생활에 이용되는 예를 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

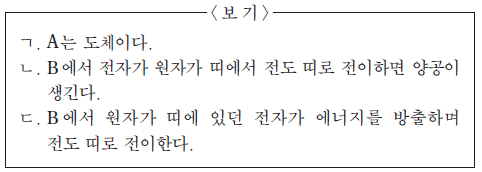

3. 그림은 고체 A 와 B 의 에너지띠 구조를 모식적으로 나타낸 것이다. A와 B는 각각 도체와 반도체 중 하나이고, 색칠한 부분은 전자가 차 있는 에너지 준위를 나타낸다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

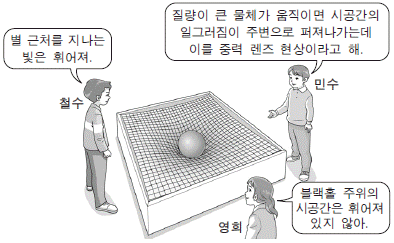

5. 그림은 철수, 영희, 민수가 과학관에서 일반 상대성 이론에 따른 시공간의 휘어짐을 2 차원 평면의 휘어짐으로 시각화한 모형을 보고 별 주위의 시공간에 대해 대화하는 모습을 나타낸 것이다.

옳게 말한 사람만을 있는 대로 고른 것은?

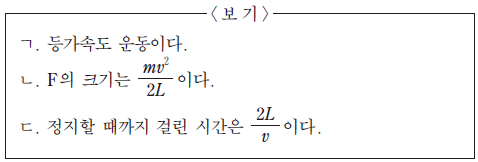

7. 그림과 같이 수평면에서 일정한 속력 v로 직선 운동하던 질량m 인 물체가 점 a를 지나는 순간부터 물체의 운동 방향과 반대 방향으로 일정한 크기의 힘 F를 받아 거리 L만큼 이동한 후, 점 b에서 정지하였다.

a를 지나는 순간부터 b에 정지할 때까지, 물체의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

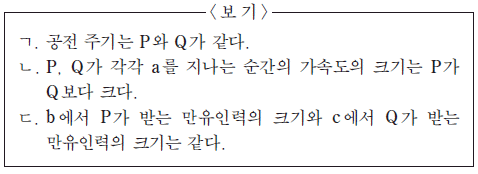

9. 그림은 지구를 한 초점으로 타원 운동을 하는 인공 위성 P와 Q의 운동 경로를 나타낸 것이다. P, Q 의 질량은 각각 2m, m이고 궤도 긴반지름은 서로 같다. 점 a는 두 궤도가 만나는 지점이고, 궤도 위의 점 b, c에서 지구까지의 거리는 각각 2r, r이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

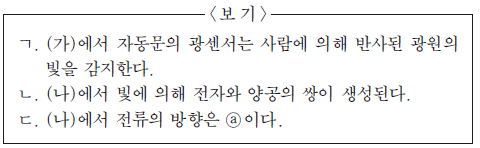

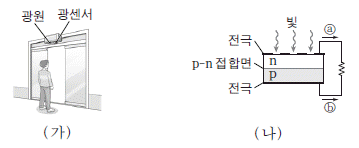

11. 그림 (가)는 광원과 광센서가 있는 자동문을 나타낸 것이고, (나)는 광센서로 사용되는 p-n 접합 광다이오드에 빛을 비출 때 전류가 흐르는 모습을 모식적으로 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

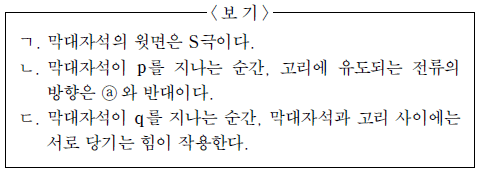

13. 그림과 같이 막대자석이 금속 고리의 중심축을 따라 고리를 통과하여 낙하한다. 점 p, q 는 중심축 상의 지점이다. 막대자석이 q를 지나는 순간 고리에 유도되는 전류의 방향은 ⓐ이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 막대자석의 크기는 무시한다.)

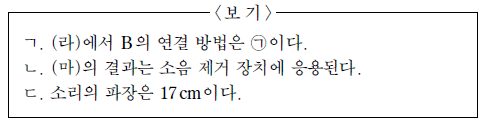

15. 다음은 철수가 수행한 소리의 중첩에 대한 실험이다. 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 소리의 속력은 340m/s이다.) [3점]

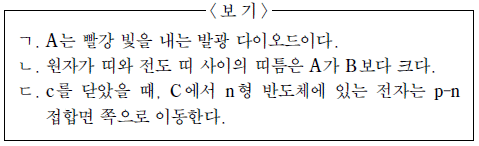

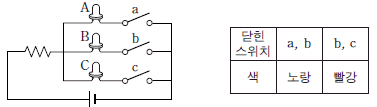

17. 그림은 빛의 삼원색 중 하나를 내는 p-n 접합 발광 다이오드(LED) A, B, C가 전압이 일정한 전원에 순방향 또는 역방향으로 연결된 회로를 나타낸 것이다. A, B, C는 서로 다른 색의 빛을 내는 발광 다이오드이며, 각각 스위치 a, b, c 에 연결되어 있다. 표는 a, b, c 중 두 개를 닫아 다이오드에서 나오는 빛이 합쳐진 색을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

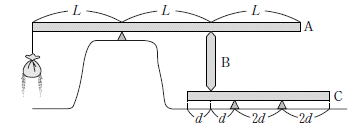

19. 그림과 같이 막대 A의 끝에 매달린 모래주머니에서 모래가 천천히 흘러나오면서 막대 A, B, C가 평형을 유지하고 있다. B는 A와 C 사이에 수직으로 놓여 있다. 모래가 계속 흘러 나와 모래주머니의 질량이 작아지면 어느 순간 평형이 깨진다. A, B, C의 질량은 각각 3m, m, 2m이다.

평형이 깨지는 순간 모래주머니의 질량은? (단, 막대의 밀도는 균일하며 두께와 폭은 무시한다.) [3점]
