1. 다음은 영희의 일기 일부를 나타낸 것이다.

ㄱ~ㄷ중 벡터량만을 있는대로 고른 것은?

3. 그림과 같이 중심이 O이고, 반지름이 R인 원형트랙의 A점에서 물체가 가만히 놓았더니 물체가 원운동하면서 최저점 B를 지나 C점에서부터 포물선 운동을 하여 수평면의 D점에 도달하였다.

θ=30°일 때 C와 D 사이의 거리는? (단, 물체는 동일 연직면상에서 운동하며 물체의 크기와 마찰은 무시한다.)

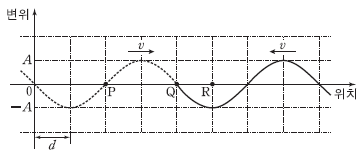

5. 그림은 파장과 진폭이 각각 같은 두 파동이 같은 속력 v로 서로 반대 방향으로 진행하다가 t=0인 순간 점 Q에서 만나는 모습을 나타낸 것이다.

두 파동이 중첩되어 만든 정상파에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

7. 그림은 xy평면에 수직이고 무한히 긴 직선 도선 P, Q와 y축 상의 점 A에서 P와 Q에 흐르는 전류에 의한 자기장의 방향을 나타낸 것이다. P, Q는 원점에서 각각 d만큼 떨어져 x축 상에 고정되어 있다.

x축 상(-d< x < d)에서 P와 Q에 흐르는 전류에 의한 자기장 B를 x축에 따라 나타낸 것으로 가장 적절한 것은? (단, B의 방향은 +y방향을 양(+)으로 한다.)

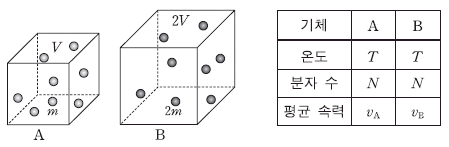

9. 그림은 부피가 V, 2V인 밀폐된 용기에 단원자 분자 이상 기체 A, B가 각각 들어 있는 것을 나타낸 것이고, 표는 A, B의 온도, 분자수, 기체 분자 평균 속력을 나타낸 것이다. A, B 기체 분자 1개의 질량은 각각 m, 2m이다.

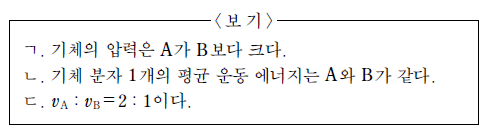

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

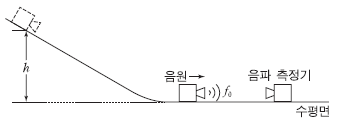

11. 그림과 같이 높이 h인 위치에서 가만히 놓여진 음원이 마찰이 없는 경사면을 지난 후, 수평면에서 진동수가 f₀인 음파를 발생시키며 일정한 속력으로 음파 측정기를 향하여 운동하고 있다. 정지해 있는 음파 측정기에서 측정된 음파의 진동수는 이다.

h는? (단, 중력 가속도는 10m/s², 음파의 속력은 340m/s이며 음원의 크기, 공기 저항은 무시한다.) [3점]

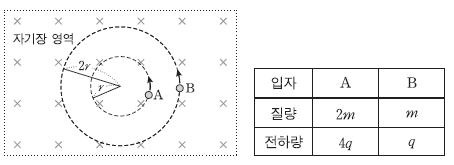

13. 그림은 균일한 자기장 영역에서 반지름이 각각 r, 2r인 원 궤도를 따라 원운동하는 두 입자 A, B를 나타낸 것이고, 표는 두 입자의 질량과 전하량을 나타낸 것이다. A, B의 드브로이 각각 λ_A, λ_B이다.

는? [3점]

15. 그림과 같이 단색광이 매질 A에서 입사각 θ₀으로 반지름이 R인 구형 매질 B로 입사해 다시 A로 나온다. θ₁은 B로 입사하는 광선과 B에서 나오는 광선 사이의 각이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

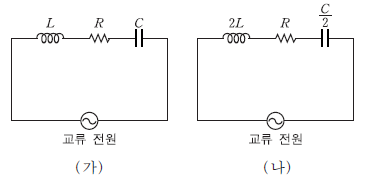

17. 그림 (가), (나)와 같이 코일, 저항 축전기, 교류 전원을 이용하여 회로를 구성하였다. (가), (나)에서 교류 전원의 진동수는 이고 전압의 최댓값은 V₀이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]

19. 그림과 같이 영역 I의 점 A에서 x축과 45°의 각을 이루는 방향으로 발사시킨 질량 m, 전하량 +q인 입자가 점 B를 지나 영역 Ⅱ의 점 C에 도달하였다. A에서 B까지, B에서 C까지 포물선 운동을 하면서 이동하는 데 걸린 시간은 각각 T, 2T이다. I에는 중력장이, Ⅱ에는 중력장과 균일한 전기장이 걸려 있다. 중력장의 방향은 I, Ⅱ에서 -y방향이다.

B와 C사이의 전위치는? (단, 중력 가속도는 g이고, 입자는 동일 연직면 상에서 운동하며 입자의 크기와 전자기파의 발생은 무시한다.)
