9급 지방직 공무원 서울시 건축구조 필기 기출문제복원 (2019-02-23)

9급 지방직 공무원 서울시 건축구조 2019-02-23 필기 기출문제 해설

이 페이지는 9급 지방직 공무원 서울시 건축구조 2019-02-23 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

9급 지방직 공무원 서울시 건축구조
(2019-02-23 기출문제)

목록

1과목: 과목 구분 없음

1. 「건축물강구조설계기준(KDS 41 31 00)」에 따라 보플랜지를 완전용입용접으로 접합하고 보의 웨브는 용접으로 접합한 접합부를 적용한 경우, 철골중간모멘트골조지진하중저항시스템에 대한 요구사항으로 가장 옳지 않은 것은?

  1. 내진설계를 위한 철골중간모멘트골조의 반응수정계수는 4.5이다.
  2. 보-기둥 접합부는 최소 0.02rad의 층간변위각을 발휘할 수 있어야 한다.
  3. 보의 춤이 900mm를 초과하지 않으면 실험결과 없이 중간모멘트골조의 접합부로서 인정할 수 있다.
  4. 중간모멘트골조의 보소성힌지영역은 보호영역으로 고려되어야 한다.
(정답률: 47%)
  • 철골중간모멘트골조의 접합부 인정 기준에 따르면, 보의 춤이 $600\text{mm}$를 초과하지 않아야 실험 결과 없이 접합부로 인정받을 수 있습니다. 따라서 $900\text{mm}$를 초과하지 않으면 인정된다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

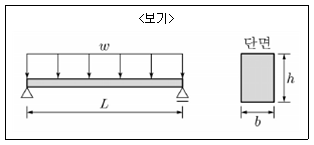

2. ＜보기＞와 같은 단면을 가진 단순보에 등분포하중(ω)이 작용하여 처짐이 발생하였다. 단면 높이 h를 2h로 2배 증가하였을 경우, 보에 작용하는 최대 모멘트와 처짐의 변화에 대한 설명으로 가장 옳은 것은?

  1. 최대 모멘트와 처짐이 둘다 8배가 된다.
  2. 최대 모멘트는 동일하고, 처짐은 8배가 된다.
  3. 최대 모멘트는 8배, 처짐은 1/8배가 된다.
  4. 최대 모멘트는 동일하고, 처짐은 1/8배가 된다.
(정답률: 52%)
  • 최대 모멘트는 하중과 보의 길이에 의해 결정되므로 단면 높이 변화와 무관하게 동일합니다. 반면, 처짐은 단면 2차 모멘트 $I$에 반비례하며, 직사각형 단면의 $I$는 높이 $h$의 3제곱에 비례합니다.
    ① [기본 공식] $\delta \propto \frac{1}{I} \propto \frac{1}{h^3}$
    ② [숫자 대입] $\delta_{new} \propto \frac{1}{(2h)^3} = \frac{1}{8h^3}$
    ③ [최종 결과] $\delta_{new} = \frac{1}{8} \delta_{old}$
    따라서 최대 모멘트는 동일하고, 처짐은 $1/8$배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 콘크리트구조의 철근상세에 대한 설명으로 가장 옳지 않은 것은?

  1. 주철근의 180도 표준갈고리는 구부린 반원 끝에서 철근지름의 4배 이상, 또한 60mm 이상 더 연장되어야 한다.
  2. 주철근의 90도 표준갈고리는 구부린 끝에서 철근지름의 6배 이상 더 연장되어야 한다.
  3. 스터럽과 띠철근의 90도 표준갈고리의 경우, D16 이하의 철근은 구부린 끝에서 철근지름의 6배 이상 더 연장되어야 한다.
  4. 스터럽과 띠철근의 135도 표준갈고리의 경우, D25 이하의 철근은 구부린 끝에서 철근지름의 6배 이상 더 연장되어야 한다.
(정답률: 61%)
  • 주철근의 90도 표준갈고리는 구부린 끝에서 철근지름의 12배 이상 더 연장되어야 합니다. 철근지름의 6배 이상으로 설명한 부분은 잘못된 기준입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. ＜보기＞와 같이 1단고정, 타단 핀고정이고 절점 횡이동이 없는 중심압축재가 있다. 부재단면은 압연H형강이고, 부재길이는 10m, 부재 중간에 약축 방향으로만 횡지지(핀고정)되어 있다. 이 부재의 휨좌굴강도를 결정하는 세장비로 가장 옳은 것은? (단, 부재단면의 국부 좌굴은 발생하지 않으며, 세장비는 유효좌굴길이(이론값)를 단면2차반경으로 나눈 값으로 정의하고, 강축에 대한 단면2차반경 rx=100mm, 약축에 대한 단면2차반경 ry=50mm이다.)

  1. 70
  2. 100
  3. 120
  4. 56
(정답률: 40%)
  • 부재의 휨좌굴강도를 결정하는 세장비는 강축과 약축 중 더 큰 값으로 결정합니다. 강축은 전체 길이 $10\text{m}$에 대해 단고정-핀고정 조건이며, 약축은 중간 횡지지로 인해 $6\text{m}$와 $4\text{m}$로 분할되어 더 긴 $6\text{m}$ 구간이 지배적입니다.
    ① [기본 공식]
    $$\lambda = \frac{K \times L}{r}$$
    ② [숫자 대입]
    강축: $\lambda_x = \frac{0.7 \times 10000}{100} = 70$
    약축: $\lambda_y = \frac{1.0 \times 6000}{50} = 120$
    ③ [최종 결과]
    $$\lambda = 120$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 「건축물강구조설계기준(KDS 41 31 00)」에서 충전형 합성기둥에 대한 설명으로 가장 옳지 않은 것은?

  1. 강관의 단면적은 합성기둥 총단면적의 1% 이상으로 한다.
  2. 압축력을 받는 각형강관 충전형합성부재의 강재요소의 최대폭두께비가 이하이면 조밀로 분류 한다.
  3. 실험 또는 해석으로 검증되지 않을 경우, 합성기둥에 사용되는 구조용 강재의 설계기준항복강도는 700MPa를 초과할 수 없다.
  4. 실험 또는 해석으로 검증되지 않을 경우, 합성기둥에 사용되는 콘크리트의 설계기준압축강도는 70MPa를 초과할 수 없다(경량콘크리트 제외).
(정답률: 45%)
  • 충전형 합성기둥에 사용되는 구조용 강재의 설계기준항복강도는 실험 또는 해석으로 검증되지 않을 경우 $450MPa$를 초과할 수 없습니다. $700MPa$까지 가능하다는 설명은 기준을 초과한 잘못된 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

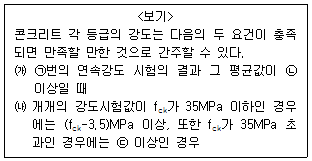

6. 시험실에서 양생한 공시체의 강도평가에 대한 ＜보기＞의 설명에서 ㉠~㉢에 들어갈 값을 순서대로 바르게 나열한 것은? (순서대로 ㉠, ㉡, ㉢)

  1. 2, fck, 0.85fck
  2. 2, 0.9fck, 0.9fck
  3. 3, 0.9fck, 0.85fck
  4. 3, fck, 0.9fck
(정답률: 63%)
  • 콘크리트 강도 평가 기준에 따라, ㉠은 3번의 연속강도 시험 결과의 평균값이 ㉡ 설계기준압축강도 $f_{ck}$이상이어야 하며, ㉢은 $f_{ck}$가 $35MPa$를 초과하는 경우 $0.9f_{ck}$이상이어야 만족하는 것으로 간주합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 기본등분포 활하중의 저감에 대한 설명으로 가장 옳지 않은 것은?

  1. 지붕활하중을 제외한 등분포활하중은 부재의 영향 면적이 36m2 이상인 경우 저감할 수 있다.
  2. 기둥 및 기초의 영향면적은 부하면적의 4배이다.
  3. 부하면적 중 캔틸레버 부분은 영향면적에 단순 합산한다.
  4. 1개 층을 지지하는 부재의 저감계수는 0.6보다 작을 수 없다.
(정답률: 56%)
  • 기본등분포 활하중의 저감계수는 지지하는 층수에 따라 결정되며, 1개 층을 지지하는 부재의 저감계수는 0.8보다 작을 수 없습니다. 따라서 0.6보다 작을 수 없다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. ＜보기＞와 같은 단면의 X-X 축에 대한 단면2차 모멘트의 값으로 옳은 것은?

  1. 360,000cm4
  2. 2,640,000cm4
  3. 3,000,000cm4
  4. 3,360,000cm4
(정답률: 46%)
  • 평행축 정리를 사용하여 X-X 축에 대한 단면 2차 모멘트를 계산합니다. 단면의 도심축에 대한 모멘트와 도심에서 X-X 축까지의 거리($d=20\text{cm}$)에 의한 관성 모멘트를 합산합니다.
    ① [기본 공식] $I_{XX} = \frac{bh^3}{12} + Ad^2$
    ② [숫자 대입] $I_{XX} = \frac{20 \times 60^3}{12} + (20 \times 60) \times 20^2$
    ③ [최종 결과] $I_{XX} = 3,360,000$
    따라서 단면 2차 모멘트 값은 $3,360,000\text{cm}^4$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. ＜보기＞와 같은 단순트러스 구조물 C점에 수평력 10kN이 작용하고 있다. 부재 BC에 걸리는 힘의 크기 FBC 값은? (단, 인장력은 (+), 압축력은 (-)이다.)

  1. 10√2 (인장력)
  2. 10√2 (압축력)
  3. 10/√2 (인장력)
  4. 10/√2 (압축력)
(정답률: 45%)
  • 절점 C에서의 힘의 평형을 분석하여 부재 BC의 힘을 구합니다. 수평 방향으로 작용하는 $10\text{kN}$의 외력을 부재 BC의 수평 성분이 지탱해야 하며, 부재 BC는 $4\text{m} \times 4\text{m}$ 직각삼각형의 빗변이므로 각도는 $45^{\circ}$입니다.
    ① [기본 공식] $F_{BC} = \frac{P}{\cos\theta}$
    ② [숫자 대입] $F_{BC} = \frac{10}{\cos 45^{\circ}} = \frac{10}{1/\sqrt{2}}$
    ③ [최종 결과] $F_{BC} = 10\sqrt{2}$
    이때 외력이 오른쪽으로 밀고 있으므로 부재 BC는 이를 버티기 위해 압축력을 받게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

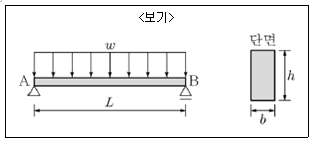

10. ＜보기＞와 같이 등분포 하중 ω를 지지하는 스팬 L인 단순보가 있다. 이 보의 단면의 폭은 b, 춤은 h라고 할 때, 최대 휨모멘트로 인해 이 단면에 발생하는 최대 인장응력도의 크기는?

  4. ?
(정답률: 76%)
  • 단순보의 최대 휨모멘트와 휨응력 공식을 결합하여 최대 인장응력을 산출합니다.
    ① [기본 공식] $M_{max} = \frac{\omega L^{2}}{8}$ , $$\sigma = \frac{M}{Z} = \frac{M}{\frac{bh^{2}}{6}}$$
    ② [숫자 대입] $\sigma = \frac{\frac{\omega L^{2}}{8}}{\frac{bh^{2}}{6}} = \frac{\omega L^{2}}{8} \times \frac{6}{bh^{2}}$
    ③ [최종 결과] $\sigma = \frac{3\omega L^{2}}{4bh^{2}}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. ＜보기＞의 구조물의 부정정 차수는?

  1. 0차
  2. 1차
  3. 2차
  4. 3차
(정답률: 46%)
  • 부정정 차수는 지지반력의 수에서 평형 방정식의 수($3$개)를 뺀 값입니다. 제시된 구조물은 힌지 지지점 $2$개(반력 $2 \times 2 = 4$)와 내부 힌지 $1$개(조건식 $1$개)가 있어, $4 - (3 + 1) = 0$이 되므로 정정 구조물(0차)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 콘크리트 재료에 대한 설명으로 가장 옳은 것은?

  1. 강도설계법에서 파괴 시 극한 변형률을 0.005로 본다.
  2. 콘크리트의 탄성계수는 콘크리트의 압축강도에 따라 그 값을 달리한다.
  3. 할선탄성계수(secant modulus)는 응력-변형률 곡선에서 초기 선형 상태의 기울기를 뜻한다.
  4. 압축강도 실험 시 하중을 가하는 재하속도는 강도값에 영향을 미치지 않는다.
(정답률: 55%)
  • 콘크리트의 탄성계수는 재료의 강도에 직접적인 영향을 받으며, 일반적으로 압축강도가 높을수록 탄성계수 값도 커지는 특성을 가집니다.

    오답 노트
    강도설계법 극한 변형률: $0.003$으로 본다.
    할선탄성계수: 임의의 두 점을 연결한 직선의 기울기를 뜻한다.
    재하속도: 하중을 가하는 속도에 따라 강도값이 달라질 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. ＜보기＞와 같은 단면을 갖는 직사각형 보의 인장철근비는? (단, D22 철근 3개의 단면적 합은 600mm2이다.)

  1. 0.004
  2. 0.006
  3. 0.008
  4. 0.01
(정답률: 49%)
  • 인장철근비($\rho$)는 보의 단면적에 대한 인장철근 단면적의 비율로 계산합니다.
    ① [기본 공식] $\rho = \frac{A_s}{b \times d}$ 인장철근비 = 철근단면적 / (폭 × 유효깊이)
    ② [숫자 대입] $\rho = \frac{600}{300 \times 500}$
    ③ [최종 결과] $\rho = 0.004$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 강도설계법의 하중조합으로 가장 옳은 것은? (단, D : 고정하중, L : 활하중, S : 적설하중, W:풍하중, E : 지진하중이다.)

  1. 1.2D
  2. 1.4D+1.6L
  3. 1.2D+1.6S+0.5W
  4. 0.9D+1.0E
(정답률: 66%)
  • 강도설계법의 하중조합 중 지진하중($E$)이 지배적인 경우, 고정하중($D$)의 최소값을 고려하여 $0.9D + 1.0E$ 조합을 사용합니다.

    오답 노트
    1.2D: 단독 하중조합으로 부적절함
    1.4D+1.6L: 고정하중만 고려 시 $1.4D$, 활하중 포함 시 $1.2D + 1.6L$이 표준임
    1.2D+1.6S+0.5W: 적설하중과 풍하중의 조합 계수가 기준과 다름
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 지진력저항시스템을 성능설계법으로 설계하고자 할 때, 내진등급별 최소성능목표를 만족해야 한다. 내진등급 I의 최소성능목표에 대한 설명으로 가장 옳은 것은?

  1. 건축구조기준의 설계스펙트럼가속도에 대해 기능수행의 성능수준을 만족해야 한다.
  2. 건축구조기준의 설계스펙트럼가속도의 1.2배에 대해 인명안전의 성능수준을 만족해야 한다.
  3. 건축구조기준의 설계스펙트럼가속도의 1.2배에 대해 붕괴방지의 성능수준을 만족해야 한다.
  4. 건축구조기준의 설계스펙트럼가속도의 1.5배에 대해 인명안전의 성능수준을 만족해야 한다.
(정답률: 54%)
  • 성능설계법에서 내진등급 I의 최소성능목표는 건축구조기준의 설계스펙트럼가속도의 $1.2$배에 대하여 인명안전의 성능수준을 만족하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 콘크리트 인장강도에 대한 설명으로 가장 옳지 않은 것은?

  1. 휨재의 균열발생, 전단, 부착 등 콘크리트의 인장응력 발생 조건별로 적합한 인장강도 시험방법으로 평가해야 한다.
  2. fck값을 이용하여 콘크리트파괴계수 fr을 산정할 때, 동일한 fck를 갖는 경량콘크리트와 일반중량콘크리트의 fr은 동일하다.
  3. 시험 없이 계산으로 산정된 콘크리트파괴계수 fr과 쪼갬인장강도 fsp는 √fck에 비례한다.
  4. 쪼갬인장강도 시험 결과는 현장 콘크리트의 적합성 파단 기준으로 사용할 수 없다.
(정답률: 39%)
  • 콘크리트 파괴계수 $f_{r}$은 $\sqrt{f_{ck}}$에 비례하지만, 경량콘크리트의 경우 일반중량콘크리트보다 강도가 낮게 평가되는 수정 계수가 적용됩니다. 따라서 동일한 $f_{ck}$를 갖더라도 경량콘크리트의 $f_{r}$은 일반중량콘크리트보다 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 철근콘크리트구조에서 인장을 받는 SD500 D22 표준 갈고리를 갖는 이형철근의 기본 정착길이 ℓhb는 철근 지름 db의 몇 배인가? (단, 일반중량콘크리트로 설계 기준압축강도 fck=25MPa이고, 도막은 없다.)

  1. 19배
  2. 24배
  3. 25배
  4. 40배
(정답률: 64%)
  • 표준 갈고리를 갖는 이형철근의 기본 정착길이는 설계기준압축강도 $f_{ck}$와 철근의 항복강도 $f_{y}$를 고려하여 산정합니다. 주어진 조건($f_{ck}=25\text{MPa}$, $SD500$)에서 기본 정착길이 $l_{hb}$는 철근 지름 $d_{b}$의 24배로 규정되어 있습니다.
    ① [기본 공식] $l_{hb} = k \times d_{b}$
    ② [숫자 대입] $l_{hb} = 24 \times d_{b}$
    ③ [최종 결과] $24\text{배}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

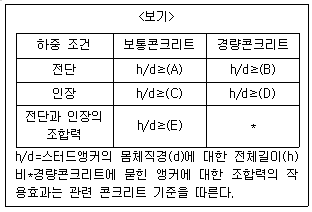

18. ＜보기＞의 매입형 합성부재 안에 사용하는 스터드앵커에 관한 표에서 A~E 중 가장 작은 값과 가장 큰 값을 순서대로 바르게 나열한 것은? (단, 표는 각 하중조건에 대한 스터드앵커의 최소 h/d 값을 나타낸 것이다.)

  1. A, D
  2. B, E
  3. C, A
  4. D, B
(정답률: 45%)
  • 스터드앵커의 최소 $h/d$ 값은 콘크리트의 강도와 하중 조건에 따라 달라집니다. 일반적으로 보통콘크리트가 경량콘크리트보다 부착 성능이 좋아 더 작은 $h/d$ 값으로도 지지가 가능하며, 하중 조건은 전단보다 인장이나 조합력이 작용할 때 더 큰 정착 길이가 필요합니다.
    따라서 가장 작은 값은 보통콘크리트의 전단 조건인 A이며, 가장 큰 값은 경량콘크리트의 인장 조건인 D가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 말뚝기초에 대한 설명으로 가장 옳은 것은?

  1. 말뚝기초의 허용지지력은 말뚝의 지지력에 따른 것으로만 한다.
  2. 말뚝기초의 설계에 있어서는 하중의 편심에 대하여 검토하지 않아도 된다.
  3. 동일 구조물에서 지지말뚝과 마찰말뚝을 혼용할 수 있다.
  4. 타입말뚝, 매입말뚝 및 현장타설콘크리트말뚝의 혼용을 적극 권장하여 경제성을 확보할 수 있다.
(정답률: 67%)
  • 말뚝기초의 설계 시 허용지지력은 말뚝 자체의 지지력(선단지지력 및 마찰력)을 기준으로 결정하는 것이 원칙입니다.

    오답 노트
    하중의 편심: 편심 하중은 말뚝에 추가적인 모멘트를 발생시키므로 반드시 검토해야 함
    지지/마찰말뚝 혼용: 부등침하의 원인이 되므로 동일 구조물 내 혼용 금지
    말뚝 종류 혼용: 서로 다른 공법의 말뚝을 혼용하면 지지 특성이 달라져 위험하므로 금지
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 강구조 볼트 접합에 대한 설명으로 가장 옳지 않은 것은?

  1. 고장력볼트의 미끄럼 한계상태에 대한 마찰접합의 설계강도 산정에서 볼트 구멍의 종류에 따라 강도 감소계수가 다르다.
  2. 고장력볼트의 마찰접합볼트에 끼움재를 사용할 경우에는 미끄럼에 관련되는 모든 접촉면에서 미끄럼에 저항할 수 있도록 해야 한다.
  3. 지압한계상태에 대한 볼트구멍의 지압강도 산정에서 구멍의 종류에 따라 강도감소계수가 다르다.
  4. 지압접합에서 전단 또는 인장에 의한 소요응력 f가 설계응력의 20% 이하이면 조합응력의 효과를 무시 할 수 있다.
(정답률: 40%)
  • 지압한계상태에 대한 볼트구멍의 지압강도를 산정할 때는 구멍의 종류(표준구멍, 과대구멍 등)에 관계없이 동일한 강도감소계수를 적용합니다. 구멍의 종류에 따라 계수가 다르다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
