9급 지방직 공무원 서울시 기계일반 필기 기출문제복원 (2020-06-13)

9급 지방직 공무원 서울시 기계일반
(2020-06-13 기출문제)

목록

1. 기계제도의 정투상법에서 사용되는 제3각법과 제1각법의 설명 중 가장 옳은 것은?

  1. 제3각법에서는 정면도의 오른쪽에 우측면도가 위치한다.
  2. 제3각법에서는 정면도 기준으로 우측면도와 배면도를 위주로 그린다.
  3. 우리나라에서는 대부분의 회사에서 제1각법을 채택하고 있다.
  4. 제1각법에서는 평면도가 정면도의 위에 배치된다.
(정답률: 71%)
  • 제3각법에서는 정면도, 좌측면도, 우측면도를 이용하여 물체를 표현하는 방법이다. 이 중에서 정면도를 중심으로 좌측면도와 우측면도를 그리는데, 제3각법에서는 정면도의 오른쪽에 우측면도가 위치한다. 이는 물체를 시계 방향으로 회전시켰을 때, 우측면이 보이는 것을 표현하기 위함이다. 따라서 "제3각법에서는 정면도의 오른쪽에 우측면도가 위치한다."가 가장 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 체인 전동의 특징에 대한 설명으로 가장 옳지 않은 것은?

  1. 속비가 일정하며 미끄럼이 없다.
  2. 유지 및 수리가 어렵고 체인의 길이조절이 불가능하다.
  3. 체인의 탄성에 의해 외부 충격을 어느 정도 흡수할 수 있다.
  4. 초기 장력이 필요가 없어 작용 베어링에 예압이 거의 없다.
(정답률: 78%)
  • 체인 전동은 체인의 길이를 조절할 수 없기 때문에 유지 및 수리가 어렵다는 것이 가장 옳지 않은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 강구(steel ball)를 일정한 하중으로 시험편 표면에 압입하여 재료의 경도를 시험하는 방법은?

  1. 쇼어(Shore) 경도 시험
  2. 비커스(Vikers) 경도 시험
  3. 침투탐상법(penetrant inspection)
  4. 브리넬(Brinell) 경도 시험
(정답률: 89%)
  • 강구를 시험편 표면에 압입하여 경도를 측정하는 방법 중에서 브리넬 경도 시험은 강구의 직경과 하중을 일정하게 유지하면서 압입 깊이를 측정하여 경도를 계산하는 방법입니다. 따라서, 강구의 크기와 하중을 일정하게 유지할 수 있어 정확한 측정이 가능하며, 대형 시험편에도 적용이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 유압펌프에서 공동현상(cavitation)을 방지하는 방법으로 가장 옳지 않은 것은?

  1. 펌프 설치 높이를 가능한 한 낮춤
  2. 두 대 이상의 펌프를 사용
  3. 저항을 작게 하여 손실 수두를 줄임
  4. 펌프의 회전수를 높임
(정답률: 77%)
  • 펌프의 회전수를 높이는 것은 공동현상을 방지하는 방법이 아닙니다. 오히려 공동현상을 유발할 수 있습니다. 따라서 정답은 "펌프의 회전수를 높임" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 주조에 대한 설명으로 가장 옳지 않은 것은?

  1. 목형을 제작할 때 목형의 치수는 주물의 치수보다 커야 한다.
  2. 주입구(gate)는 탕도에서 직접 쇳물이 흘러들어가는 부분이다.
  3. 셀몰드법(shell mold process)은 주로 대형 주조에 유리하다.
  4. 다이캐스팅법(die casting process)은 금형이 정밀하고 용융점이 낮은 금속에 적합하다.
(정답률: 62%)
  • 셀몰드법은 대형 주조에 유리한 것이 아니라 소형 주조에 유리합니다. 이유는 셀몰드법은 주로 고정밀 주조에 사용되며, 대형 주조에는 비용이 많이 들어가기 때문입니다. 따라서 정답은 "셀몰드법(shell mold process)은 주로 대형 주조에 유리하다."가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 2중나사(2줄나사)에서 나사를 25mm 전진시키는 데 2.5회전을 요한다면 이 나사의 피치(pitch)는?

  1. 5mm
  2. 10mm
  3. 15mm
  4. 20mm
(정답률: 83%)
  • 2중나사에서는 한 번 회전할 때 나사가 전진하는 거리가 피치(pitch)의 2배이므로, 2.5회전하면 전진한 거리는 5피치가 된다. 따라서, 전진한 거리가 25mm이므로, 5피치가 25mm이 되므로 피치는 5mm이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 기어의 피치원 지름이 20mm이고 잇수가 10개일 때, 이의 크기를 나타내는 모듈의 값은?

  1. 0. 4
  2. 0.5
  3. 2
  4. 4
(정답률: 93%)
  • 모듈은 기어의 크기를 나타내는 값으로, 피치원 지름과 잇수의 비율로 계산됩니다. 모듈 = 피치원 지름 / 잇수 이므로, 20mm / 10개 = 2mm 입니다. 따라서 정답은 "2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 티타늄(titanium)에 대한 설명으로 가장 옳지 않은 것은?

  1. 녹는점이 낮아 고온보다 저온에서 작동하는 기계 구조에만 사용된다.
  2. 생체 친화도가 높아 치아 임플란트(implant)에 사용된다.
  3. 비중에 비해 강도가 높다.
  4. 내식성이 우수하여 화학공업용 재료에 사용된다.
(정답률: 77%)
  • 티타늄은 녹는점이 높아 고온에서도 작동하는 기계 구조에 사용되는 것이 옳은 설명이며, 따라서 "녹는점이 낮아 고온보다 저온에서 작동하는 기계 구조에만 사용된다."는 옳지 않은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. CNC공작기계의 서보기구를 제어하는 방식과 그에 대한 설명을 옳게 짝지은 것은?

  1. (가)-A, (나)-B, (다)-C
  2. (가)-B, (나)-C, (다)-A
  3. (가)-C, (나)-A, (다)-B
  4. (가)-A, (나)-C, (다)-B
(정답률: 47%)
  • (가)-A, (나)-B, (다)-C입니다.

    (가) 서보모터: CNC공작기계에서 가장 많이 사용되는 모터로, 위치 제어와 속도 제어가 가능합니다.
    - (A) 위치 제어와 속도 제어가 가능하다: 서보모터는 위치 제어와 속도 제어가 가능하기 때문에 정확한 위치와 속도를 제어할 수 있습니다.
    - (B) 위치 제어만 가능하다: 스텝모터는 위치 제어만 가능하고 속도 제어가 어렵기 때문에 정확한 속도 제어가 필요한 CNC공작기계에서는 사용되지 않습니다.
    - (C) 속도 제어만 가능하다: 스텝모터는 위치 제어만 가능하고 속도 제어가 어렵기 때문에 정확한 속도 제어가 필요한 CNC공작기계에서는 사용되지 않습니다.

    (나) 펄스열: CNC공작기계에서 서보모터나 스텝모터를 제어하기 위해 사용되는 신호입니다.
    - (A) 서보모터나 스텝모터를 제어하기 위해 사용된다: 펄스열은 서보모터나 스텝모터를 제어하기 위해 사용됩니다.
    - (B) CNC공작기계에서 사용되지 않는 신호이다: 펄스열은 CNC공작기계에서 서보모터나 스텝모터를 제어하기 위해 사용되는 신호입니다.
    - (C) CNC공작기계에서 사용되는 신호이다: 펄스열은 CNC공작기계에서 서보모터나 스텝모터를 제어하기 위해 사용되는 신호입니다.

    (다) CNC제어기: CNC공작기계에서 서보모터나 스텝모터를 제어하기 위해 사용되는 컴퓨터입니다.
    - (A) CNC공작기계에서 서보모터나 스텝모터를 제어하기 위해 사용된다: CNC제어기는 CNC공작기계에서 서보모터나 스텝모터를 제어하기 위해 사용됩니다.
    - (B) CNC공작기계에서 사용되지 않는 컴퓨터이다: CNC제어기는 CNC공작기계에서 서보모터나 스텝모터를 제어하기 위해 사용되는 컴퓨터입니다.
    - (C) CNC공작기계에서 사용되는 컴퓨터이다: CNC제어기는 CNC공작기계에서 서보모터나 스텝모터를 제어하기 위해 사용되는 컴퓨터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. ＜보기＞의 유압기기 기호에 대한 설명으로 가장 옳은 것은?

  1. 일부분에서의 압력(2차측)을 주회로 압력(1차측)보다 낮은 설정값으로 유지할 목적으로 사용하는 밸브
  2. 미리 설정한 압력으로 유지할 목적으로 사용하는 밸브
  3. 여러 액추에이터 사이의 작동순서를 자동으로 제어하는 밸브
  4. 유량을 설정한 값으로 제어하는 밸브
(정답률: 50%)
  • 해당 기호는 "압력 조정 밸브"를 나타내며, 일부분에서의 압력(2차측)을 주회로 압력(1차측)보다 낮은 설정값으로 유지할 목적으로 사용하는 밸브입니다. 따라서 정답은 "일부분에서의 압력(2차측)을 주회로 압력(1차측)보다 낮은 설정값으로 유지할 목적으로 사용하는 밸브"가 아닌 "미리 설정한 압력으로 유지할 목적으로 사용하는 밸브"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 용접의 종류 중 융접에 해당하지 않는 것은?

  1. 저항용접
  2. 가스용접
  3. 아크용접
  4. 플라즈마용접
(정답률: 78%)
  • 저항용접은 전기를 통해 금속을 녹이는 융점을 이용하는 것이 아니라, 금속을 압착하여 열을 발생시켜 용접하는 방식입니다. 따라서 융점을 이용하는 융점, 가스, 아크, 플라즈마용접과는 다른 방식의 용접이며, 융점이 발생하지 않기 때문에 융점용접에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 가공 재료의 표면을 다듬는 입자가공에 대한 설명으로 가장 옳지 않은 것은?

  1. 래핑(lapping)은 랩(lap)과 가공물 사이에 미세한 분말상태의 랩제를 넣고 이들 사이에 상대운동을 시켜 매끄러운 표면을 얻는 방법이다.
  2. 호닝(honing)은 주로 원통내면을 대상으로 한 정밀 다듬질 가공으로 공구를 축 방향의 왕복운동과 회전운동을 동시에 시키며 미소량을 연삭하여 치수 정밀도를 얻는 방법이다.
  3. 배럴가공(barrel finishing)은 회전 또는 진동하는 다각형의 상자 속에 공작물과 연마제 및 가공액 등을 넣고 서로 충돌시켜 매끈한 가공면을 얻는 방법이다.
  4. 숏피닝(shot peening)은 정밀 다듬질된 공작물 위에 미세한 숫돌을 접촉시키고 공작물을 회전시키면서 축 방향으로 진동을 주어 치수 정밀도가 높은 표면을 얻는 방법이다.
(정답률: 82%)
  • 숏피닝은 치수 정밀도를 높이는 방법이 아니라, 표면의 내구성을 높이기 위해 표면에 압력을 가해 재료의 표면을 강화하는 방법이다. 따라서 가장 옳지 않은 설명은 "치수 정밀도가 높은 표면을 얻는 방법"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. “응력-변형률 선도”의 비례한도(proportional limit) 내에서는 응력과 변형률 사이에 후크의 법칙(Hooke’s law)이 성립한다. 즉 σ=Eε가 된다. 이때, “E”에 해당하는 것으로 가장 옳은 것은?

  1. 탄성한도
  2. 공칭응력
  3. 종탄성계수
  4. 진응력
(정답률: 74%)
  • “E”는 종탄성계수(elastic modulus)에 해당한다. 종탄성계수는 고체가 비례한도 내에서 탄성적으로 변형될 때 응력과 변형률 사이의 비례상수를 나타내는 값이다. 따라서 후크의 법칙을 나타내는 σ=Eε에서 “E”는 종탄성계수를 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 길이의 변화를 나사의 회전각과 지름에 의해 확대하고 확대된 길이에 눈금을 붙여 미소의 길이변화를 읽도록 한 측정기기는?

  1. 버니어 캘리퍼스(vernier calipers)
  2. 마이크로미터(micrometer)
  3. 하이트 게이지(height gauge)
  4. 한계 게이지(limit gauge)
(정답률: 76%)
  • 길이의 변화를 나사의 회전각과 지름에 의해 확대하고 확대된 길이에 눈금을 붙인 측정기기는 마이크로미터(micrometer)입니다. 마이크로미터는 다른 측정기기에 비해 더 높은 정밀도를 가지며, 1/1000mm 단위까지 측정이 가능합니다. 따라서 작은 물체나 부품의 측정에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. ＜보기＞에서 설명하는 것으로 가장 옳은 것은?

  1. 어닐링(annealing)
  2. 노멀라이징(normalizing)
  3. 템퍼링(tempering)
  4. 세라다이징(sheradizing)
(정답률: 72%)
  • 템퍼링은 강도를 유지하면서 경도를 낮추는 열처리 방법입니다. 따라서, 보기에서 정답이 "템퍼링"인 이유는 다른 세 가지 방법은 모두 경도를 높이는 방법이지만, 템퍼링은 경도를 낮추는 방법이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 연화한 열가소성수지 튜브 내에 압축공기를 불어 넣고 금형의 안쪽에서 팽창시켜 각종 플라스틱용기를 성형하는 공정으로 가장 옳은 것은?

  1. 압출성형
  2. 블로우성형
  3. 열성형
  4. 회전성형
(정답률: 87%)
  • 블로우성형은 연화한 열가소성수지 튜브 내에 압축공기를 불어 넣고 금형의 안쪽에서 팽창시켜 각종 플라스틱용기를 성형하는 공정입니다. 따라서 이 문제에서는 블로우성형이 가장 옳은 답입니다. 압출성형은 플라스틱을 녹여 압출기로 밀어내어 성형하는 공정이고, 열성형은 플라스틱을 가열하여 성형하는 공정입니다. 회전성형은 회전하는 금형을 이용하여 플라스틱을 성형하는 공정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

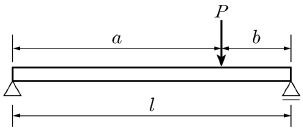

17. ＜보기＞와 같이 길이 l인 단순보에 집중하중 P가 보의 중앙에 작용하고 있을 때의 최대 처짐량을 δc라고 하면, 집중하중 P의 작용점을 a=3/4l, b=l/4로 이동하였을 때의 최대 처짐량은 δc의 몇 배가 되는가? (단, 보의 자중은 무시한다.)

  1. 3/4
  2. 9/16
  3. 4/3
  4. 16/9
(정답률: 57%)
  • 보의 중앙에 집중하중 P가 작용할 때의 최대 처짐량을 δc라고 하면, 이는 다음과 같이 구할 수 있다.

    δc = PL3 / 48EI

    여기서 P는 집중하중, L은 보의 길이, E는 탄성계수, I는 단면 2차 모멘트이다.

    이제 집중하중 P의 작용점을 a=3/4l, b=l/4로 이동하였을 때의 최대 처짐량을 구해보자.

    이 경우, 보의 중심에서 a까지의 길이는 l/4, b까지의 길이는 3l/4이다. 따라서, 이를 이용하여 새로운 단면 2차 모멘트 I'를 구할 수 있다.

    I' = (1/12)l3 + (1/12)(3l/4)3 + (1/12)(l/4)3 = (7/192)l3

    이제 이를 이용하여 새로운 최대 처짐량을 구할 수 있다.

    δ' = PL3 / 48EI' = PL3 / (48E(7/192)l3)

    = 4PL3 / (7El3)

    따라서, 새로운 최대 처짐량은 원래의 최대 처짐량의 4/7배가 된다.

    즉, δ' = (4/7)δc 이다.

    하지만 문제에서는 δ'를 δc의 몇 배로 표현하라고 했으므로, 이를 변형하면 다음과 같다.

    δ' / δc = (4/7)

    따라서, δ'는 δc의 4/7배가 되며, 이를 간단화하면 9/16이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 기어에서 이의 간섭이 발생하는 것을 방지하기 위한 방법으로 가장 옳지 않은 것은?

  1. 피니언의 잇수를 최소 치수 이상으로 한다.
  2. 기어의 잇수를 한계치수 이하로 한다.
  3. 압력각을 크게 한다.
  4. 기어와 피니언의 잇수비를 매우 크게 한다.
(정답률: 74%)
  • 기어와 피니언의 잇수비를 매우 크게 한다는 것은 기어와 피니언의 이물질 간섭을 줄이기 위해 피니언의 잇수를 적게 하고 기어의 잇수를 많게 하는 것입니다. 하지만 이는 기어와 피니언의 맞물림 면적이 작아져서 전달력이 감소하고 내구성이 떨어지는 문제가 발생할 수 있으므로 옳지 않은 방법입니다. 따라서 정답은 "기어와 피니언의 잇수비를 매우 크게 한다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 보일러에서 연소가스의 폐열을 이용하여 보일러 급수를 예열시키는 장치는?

  1. 절탄기( economizer)
  2. 과열기(super heater)
  3. 공기예열기(air preheater)
  4. 집진기
(정답률: 72%)
  • 절탄기는 보일러에서 연소가스의 폐열을 이용하여 보일러 급수를 예열시키는 장치입니다. 이는 보일러의 효율을 높이고 연료 소비를 줄이는데 도움을 줍니다. 따라서 절탄기가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

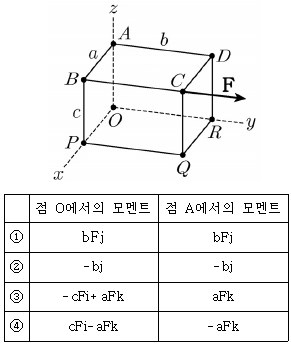

20. ＜보기＞와 같이 직육면체 물체(OPQRABCD)에 힘 F가 점 C에 작용할 때 점 O와 점 A에서의 모멘트는? (단, F=Fj이다.)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 48%)
  • 점 O에서의 모멘트는 F × OC × sinθ 이고, 점 A에서의 모멘트는 F × AC × sinθ 이다. 여기서 OC와 AC는 각각 직육면체의 높이와 밑면의 대각선 길이이다. 따라서 OC > AC 이므로 점 O에서의 모멘트가 점 A에서의 모멘트보다 크다. 따라서 정답은 "③"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
