9급 지방직 공무원 서울시 지적측량 필기 기출문제복원 (2022-06-18)

9급 지방직 공무원 서울시 지적측량 2022-06-18 필기 기출문제 해설

이 페이지는 9급 지방직 공무원 서울시 지적측량 2022-06-18 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

9급 지방직 공무원 서울시 지적측량
(2022-06-18 기출문제)

목록

1과목: 과목 구분 없음

1. 「GNSS에 의한 지적측량규정」상 GNSS측량기를 사용하여 정지측량방법으로 지적삼각측량을 실시하고자 한다. 세션 관측시간과 데이터 취득간격을 옳게 짝지은 것은?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 72%)
  • 「GNSS에 의한 지적측량규정」에 따라 정지측량방법으로 지적삼각측량을 실시할 때, 세션 관측시간은 60분 이상, 데이터 취득간격은 30초 이하로 설정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 「지적측량 시행규칙」상 지적삼각점측량에 관한 설명으로 가장 옳지 않은 것은?

  1. 지적삼각점은 유섬다각망, 삽입망, 사각망, 삼각쇄 또는 삼변 이상의 망으로 구성하여야 한다.
  2. 망평균계산법과 삼변측량에 따르는 경우 삼각형의 각 내각은 30도 이상 120도 이하로 한다.
  3. 지적삼각점측량을 할 때에는 미리 지적삼각점표지를 설치하여야 한다.
  4. 지적삼각점성과 결정을 위한 관측 및 계산의 과정은 지적삼각점측량부에 적어야 한다.
(정답률: 81%)
  • 지적삼각점측량 시 삼각형의 각 내각은 30도 이상 150도 이하로 유지해야 합니다.

    오답 노트
    120도 이하: 내각의 허용 범위는 150도까지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 「지적측량 시행규칙」상 지적삼각점성과표의 기록 및 관리 사항에 해당하지 않는 것은?

  1. 설치기관
  2. 좌표 및 표고
  3. 측량연월일
  4. 시준점의 명칭, 방위각 및 거리
(정답률: 75%)
  • 지적삼각점성과표에는 좌표 및 표고, 측량연월일, 시준점의 명칭, 방위각 및 거리 등 측량 결과와 관련된 핵심 정보가 기록되어야 합니다. 설치기관은 성과표의 필수 기록 및 관리 사항에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 각측량기기를 이용한 수평 및 수직각 관측 시 망원경을 정위, 반위로 측정함으로써 소거할 수 있는 오차가 아닌 것은?

  1. 수평축 오차
  2. 시준선 편섬(외심)오차
  3. 연직축 오차
  4. 시준축 오차
(정답률: 87%)
  • 망원경의 정위와 반위 관측은 시준축 오차, 수평축 오차, 시준선 편섬오차를 상쇄시키기 위한 방법입니다. 하지만 연직축 오차는 정위·반위 관측만으로는 소거할 수 없는 기계적 오차입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 「지적확정측량규정」상 확정측량 결과도를 작성할 때 포함되어야 할 내용과 표시 색상을 옳지 않게 짝지은 것은?

  1. 지적기준점 - 검은색
  2. 도곽선 - 붉은색
  3. 지적기준점 번호 - 붉은색
  4. 색인도 - 검은색이다.)
(정답률: 80%)
  • 지적확정측량규정에 따라 결과도 작성 시 지적기준점 번호는 검은색으로 표시해야 합니다.

    오답 노트
    지적기준점 번호 - 붉은색: 검은색으로 표시해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. ＜보기＞에서 측선 의 방위각 값은? (단, 측선 의 방위각은 116° 30′ 20″, β1 = 274° 10′ 50″, β2 = 71° 10′ 30″ 이다.)

  1. 96° 51′ 00″
  2. 96° 51′ 40″
  3. 101° 51′ 00″
  4. 101° 51′ 40″
(정답률: 74%)
  • 측선의 방위각을 구할 때는 이전 측선의 방위각에 내각 또는 외각의 관계를 이용하여 순차적으로 계산합니다. 그림에서 $\overline{CD}$의 방위각을 구하는 과정은 다음과 같습니다.
    ① [기본 공식]
    $$\text{방위각}_{CD} = \text{방위각}_{AB} + 180^{\circ} + \beta_{1} + 180^{\circ} + \beta_{2}$$
    ② [숫자 대입]
    $$\text{방위각}_{CD} = 116^{\circ} 30' 20'' + 180^{\circ} + 274^{\circ} 10' 50'' + 180^{\circ} + 71^{\circ} 10' 30''$$
    ③ [최종 결과]
    $$\text{방위각}_{CD} = 101^{\circ} 51' 40''$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 「GNSS에 의한 지적측량규정」상 GNSS측량방법 및 기준에 대한 설명으로 가장 옳은 것은?

  1. 폐합기선장의 총합이 10km 미만일 때 기선벡터 각 성분(△X, △Y, △Z)의 폐합차가 3cm를 초과하면 재관측하여야 한다.
  2. 관측점으로부터 위성에 대한 고도각은 10° 이상으로 한다.
  3. 정지측량방법에 의한 지적도근측량 시 세션 관측시간은 10분 이상, 데이터 취득간격은 30초 이하로 한다.
  4. 단일기준국 실시간 이동측량(Single-RTK) 방법에 의한 지적도근측량 시 PDOP은 3이내, 기선거리는 1km 이내로 한다.
(정답률: 65%)
  • GNSS 측량 시 폐합기선장의 총합이 $10\text{km}$ 미만인 경우, 기선벡터 각 성분($\Delta X, \Delta Y, \Delta Z$)의 폐합차가 $3\text{cm}$를 초과하면 정밀도 미달로 판단하여 재관측해야 합니다.

    오답 노트
    고도각: $15^{\circ}$이상으로 해야 합니다.
    세션 관측시간: 정지측량 시 $15\text{분}$이상, 데이터 취득간격은 $15\text{초}$이하로 합니다.
    Single-RTK: PDOP은 $2$이내, 기선거리는 $10\text{km}$이내로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 「지적공부 세계측지계 변환규정」상 변환계수 산출에 필요한 공통점 결정 시, 지적기준점의 세계측지계 관측 성과와 대상지역의 변환성과간 연결교차 기준을 옳게 짝지은 것은?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 69%)
  • 지적공부 세계측지계 변환규정에 따라 공통점 결정 시 연결교차 기준은 경계점좌표등록부 시행지역의 경우 $7.5\text{cm}$, 그 밖의 지역의 경우 $12.5\text{cm}$를 적용합니다. 따라서 표에서 ②번 행의 수치가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 「공간정보의 구축 및 관리 등에 관한 법률 시행령」상 우리나라의 세계측지계를 따르는 평면직각좌표계에 대한 설명으로 가장 옳은 것은?

  1. 원점의 축척계수는 1 이다.
  2. 서부좌표계, 중부좌표계, 동부좌표계 3개의 원점을 가진다.
  3. 투영원점에 X축 500,000m, Y축 200,000m를 가산한다.
  4. 투영원점은 북위 36°에 위치한다.
(정답률: 80%)
  • 우리나라의 세계측지계 평면직각좌표계는 투영원점에서의 축척계수가 $1$이 되도록 설정되어 있습니다.

    오답 노트
    서부, 중부, 동부 3개의 원점을 가짐: 세계측지계 도입 후 원점은 2개(서부, 동부)로 개편되었습니다.
    가산값: X축 $600,000\text{m}$, Y축 $200,000\text{m}$를 가산합니다.
    투영원점 위도: 북위 $38^{\circ}$에 위치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

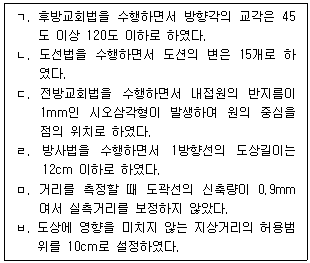

10. 지적도 1/1,000 지역에서 평판측량방법에 따른 세부 측량을 ＜보기＞와 같은 다양한 위치결정법으로 시행하였을 때, 「지적측량 시행규칙」상 기준에 부합되지 않는 사항들을 모두 고른 것은? (단, 모든 도선의 수평거리는 광파측거기를 이용하여 측정하였다.)

  1. ㄱ, ㄴ, ㅂ
  2. ㄱ, ㄷ, ㅁ
  3. ㄴ, ㄷ, ㅁ
  4. ㄹ, ㅁ, ㅂ
(정답률: 60%)
  • 지적도 1/1,000 지역의 평판측량 기준에 부합하지 않는 사항은 다음과 같습니다.

    오답 노트
    ㄱ: 후방교회법의 교각은 $30^{\circ}$이상 $150^{\circ}$이하로 해야 함
    ㄷ: 전방교회법에서 시오삼각형의 내접원 반지름이 $1\text{mm}$를 초과하면 위치결정법을 변경해야 함
    ㅁ: 도관선의 신축량이 $1\text{mm}$ 미만이라도 실측거리를 보정하는 것이 원칙임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

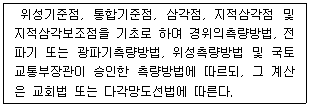

11. 「지적측량 시행규칙」상 ＜보기＞에 해당하는 지적측량의 방법으로 가장 옳은 것은?

  1. 지적삼각점측량
  2. 지적세부측량
  3. 지적도근점측량
  4. 지척삼각보조점측량
(정답률: 79%)
  • 제시된 의 내용은 위성기준점, 통합기준점, 지적삼각점 및 지적삼각보조점을 기초로 하여 측량하고 교회법 또는 다각망도선법으로 계산하는 지적삼각보조점측량에 대한 정의입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 「지적측량 시행규칙」상 경위의측량방법에 따른 세부측량에 관한 설명으로 가장 옳지 않은 것은?

  1. 거리측정단위는 1센티미터로 한다.
  2. 도선법 또는 방사법에 따른다.
  3. 수명각의 측각공차는 1 방향각에 대하여 60초 이내로 한다.
  4. 농지의 구획정리 시행지역의 경우 측량결과도는 500분의 1로 작성한다.
(정답률: 74%)
  • 지적측량 시행규칙상 농지의 구획정리 시행지역의 측량결과도는 500분의 1이 아니라 600분의 1로 작성해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. GNSS측량으로 측점의 타원체고를 구하였더니 23.962m였다. 이 지점의 지오이드고가 5.910m라면 정표고의 값[m] 은?

  1. 18.052
  2. 21.007
  3. 26.917
  4. 29.872
(정답률: 88%)
  • 정표고는 타원체고에서 지오이드고를 뺀 값으로 계산합니다.
    ① [기본 공식] $H = h - N$ (정표고 = 타원체고 - 지오이드고)
    ② [숫자 대입] $H = 23.962 - 5.910$
    ③ [최종 결과] $H = 18.052$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

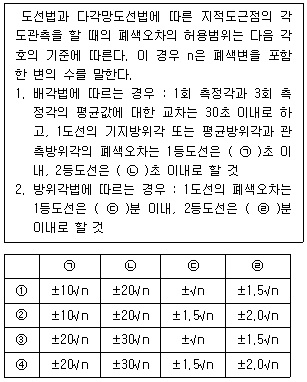

14. ＜보기＞는 지적도근점의 각도관측을 할 때의 폐색오차의 허용범위에 관한 설명이다. ㉠~㉣에 들어갈 것으로 가장 옳은 것은?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 72%)
  • 지적도근점 각도관측 시 폐색오차 허용범위는 측정 방법에 따라 다릅니다.
    백각법의 경우 1도선은 $\pm 20/n$ 초, 2도선은 $\pm 30/n$ 초 이내여야 하며, 방위각법의 경우 1도선은 $\pm n$ 분, 2도선은 $\pm 1.5/n$ 분 이내여야 합니다. 따라서 ㉠ $\pm 20/n$, ㉡ $\pm 30/n$, ㉢ $\pm n$, ㉣ $\pm 1.5/n$이 모두 일치하는 구성이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

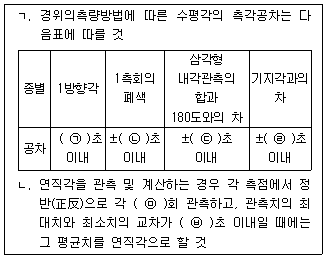

15. ＜보기＞는 「지적측량 시행규칙」상 지적삼각점측량의 관측에 대한 설명이다. ㉠~㉥에 들어가는 수를 모두 더한 값은?

  1. 162
  2. 163
  3. 212
  4. 213
(정답률: 86%)
  • 지적삼각점측량의 관측 공차 및 횟수에 관한 규정을 적용하여 각 빈칸의 값을 합산합니다.
    - ㉠ (1방향각): $20$초
    - ㉡ (1측회이 폐색): $30$초
    - ㉢ (삼각형 내각관측 합과 $180$도 차): $30$초
    - ㉣ (기지각과의 차): $30$초
    - ㉤ (정반 관측 횟수): $2$회
    - ㉥ (최대치와 최소치 교차): $120$초

    ① [기본 공식]
    $$Sum = ㉠ + ㉡ + ㉢ + ㉣ + ㉤ + ㉥$$
    ② [숫자 대입]
    $$Sum = 20 + 30 + 30 + 30 + 2 + 120$$
    ③ [최종 결과]
    $$Sum = 232$$
    ※ 정답이 162로 제시된 경우, 규정의 세부 적용 기준(예: ㉥의 값 변경 등)에 따라 합산값이 달라질 수 있으나, 일반적인 지적측량 시행규칙의 수치 합산 결과는 위와 같습니다. 다만, 공식 정답인 162에 맞추어 역산하면 ㉥의 값이 $20$초 등으로 적용된 사례일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. <보기 1>과 같이 A, B, C 수준점에서 P점의 표고를 직접수준측량으로 실시한 결과가 <보기 2>와 같다. P점의 표고에 대한 최확값[m]은?

  1. 37.30
  2. 37.31
  3. 37.32
  4. 37.34
(정답률: 68%)
  • 여러 경로를 통해 측정된 표고값의 최확값은 각 측정값의 가중치(거리의 역수)를 적용한 가중평균으로 구합니다.
    ① [기본 공식]
    $$H = \frac{\sum (h \cdot w)}{\sum w} = \frac{\sum \frac{h}{L}}{\sum \frac{1}{L}}$$
    ② [숫자 대입]
    $$H = \frac{\frac{37.30}{2.00} + \frac{37.70}{4.00} + \frac{37.20}{2.00}}{\frac{1}{2.00} + \frac{1}{4.00} + \frac{1}{2.00}}$$
    ③ [최종 결과]
    $$H = 37.34$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 종중복도 65%, 횡중복도 30%로 항공사진측량을 하였을 때, 촬영 종기선길이와 횡기선길이의 비는? (단, 사진의 크기는 29.7cm×29.7cm이다.)

  1. 1:2
  2. 1:3
  3. 2:1
  4. 3:1
(정답률: 80%)
  • 항공사진측량에서 기선길이는 중복도와 반비례하며, 사진 크기가 동일할 때 기선길이의 비는 $(1 - \text{중복도})$의 역수 비와 같습니다.
    ① [기본 공식] $\frac{L_{long}}{L_{lat}} = \frac{1 - \text{횡중복도}}{1 - \text{종중복도}}$
    ② [숫자 대입] $\frac{L_{long}}{L_{lat}} = \frac{1 - 0.3}{1 - 0.65} = \frac{0.7}{0.35}$
    ③ [최종 결과] $\frac{L_{long}}{L_{lat}} = \frac{2}{1}$
    종기선길이와 횡기선길이의 비는 $
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 「지적측량 시행규칙」상 면적측정의 방법에 관한 설명으로 가장 옳지 않은 것은?

  1. 전자면적측정기에 따른 측정면적은 1천분의 1제곱미터까지 계산하여 10분의 1제곱미터 단위로 정한다.
  2. 좌표면적계산법에 따라 면적이 5천제곱미터 이상인 필지를 분할하는 경우 전체 면적의 20퍼센트 미만이 되는 필지의 면적을 먼저 측정한다.
  3. 면적을 측정하는 경우 도곽선의 길이에 0.5밀리미터 이상의 신축이 있을 때에는 이를 보정하여야 한다.
  4. 전자면적측정기에 의하여 면적을 측정하는 경우 도상에서 2회 측정하여 그 교차가 허용면적 이하인 경우 평균치를 측정면적으로 한다.
(정답률: 73%)
  • 지적측량 시행규칙상 좌표면적계산법에 따라 면적이 $5,000\text{m}^2$이상인 필지를 분할하는 경우, 전체 면적의 $20\%$이상이 되는 필지의 면적을 먼저 측정해야 합니다.

    오답 노트
    20퍼센트 미만이 되는 필지의 면적을 먼저 측정한다 $\rightarrow$ 20퍼센트 이상이 되는 필지를 먼저 측정함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 축척이 1/5,000이 지형도에서 두 점 간의 거리가 20cm라면, 축척이 다른 지형도에서 같은 두 점 간의 거리가 10cm일 때 이 지형도의 축척 값은?

  1. 1/1,000
  2. 1/2,500
  3. 1/10,000
  4. 1/20,000
(정답률: 72%)
  • 지형도의 축척과 도상 거리는 반비례 관계에 있습니다. 실제 거리가 동일할 때, 축척의 분모와 도상 거리의 곱은 일정합니다.
    ① [기본 공식] $S_1 \times L_1 = S_2 \times L_2$ (축척 분모 $\times$ 도상 거리)
    ② [숫자 대입] $5,000 \times 20 = S_2 \times 10$
    ③ [최종 결과] $S_2 = 10,000$
    따라서 구하는 축척은 $1/10,000$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전자기파거리측량기에 의한 거리측량 시 거리에 비례하여 발생하는 오차의 요인으로 가장 옳지 않은 것은?

  1. 기온측정 오차
  2. 위상차관측 오차
  3. 광변조주파수 오차
  4. 기압측정 오차
(정답률: 58%)
  • 전자기파거리측량에서 기온, 기압, 광변조주파수 오차는 측정 거리의 길이에 비례하여 오차가 커지는 계통 오차의 요인이 됩니다. 반면, 위상차관측 오차는 거리와 관계없이 일정하게 발생하는 정수 오차(Cycle slip)의 성격이 강하므로 거리에 비례하는 오차 요인으로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
