9급 국가직 공무원 건축구조 필기 기출문제복원 (2025-04-05)

9급 국가직 공무원 건축구조 2025-04-05 필기 기출문제 해설

이 페이지는 9급 국가직 공무원 건축구조 2025-04-05 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

9급 국가직 공무원 건축구조
(2025-04-05 기출문제)

목록

1과목: 과목 구분 없음

1. 건축구조 용어에 대한 설명으로 옳지 않은 것은?

  1. 강성이란 구조물이나 구조부재의 변형에 대한 저항능력이다.
  2. 가설구조물이란 건축구조물의 축조를 위하여 임시로 설치하는 시설이다.
  3. 강도란 구조물이나 구조부재가 외력에 의해 발생하는 힘 또는 모멘트에 저항하는 능력이다.
  4. 부재력이란 하중 및 외력에 의하여 구조부재에 생기는 단위면적당 힘의 세기이다.
(정답률: 72%)
  • 부재력이란 하중 및 외력에 의해 구조부재 내부에 발생하는 힘(축력, 전단력, 모멘트 등) 그 자체를 의미합니다. 단위면적당 힘의 세기는 '응력'에 대한 설명입니다.

    오답 노트
    강성: 변형에 대한 저항능력 (옳음)
    가설구조물: 축조를 위한 임시 시설 (옳음)
    강도: 외력에 저항하는 능력 (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 건축물의 중요도 분류에서 중요도(특)에 해당하지 않는 것은?

  1. 15층 아파트
  2. 연면적 30,000m2의 종합병원
  3. 연면적 1,500m2의 방송국
  4. 비상시의 긴급대피수용시설로 지정된 학교 건축물
(정답률: 66%)
  • 건축물의 중요도(특)은 재난 시 매우 중요한 시설로, 연면적 $30,000\text{m}^2$이상의 종합병원, 연면적 $1,500\text{m}^2$이상의 방송국, 비상시 긴급대피수용시설로 지정된 학교 등이 해당합니다. 15층 아파트는 일반적인 주거 시설로 중요도(특) 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 목구조의 결합방법 중 모서리 부분에서 각 부재의 끝면이 보이지 않도록 접합하는 방법은?

  1. 쐐기
  2. 장부
  3. 연귀
  4. 인사이징
(정답률: 66%)
  • 연귀 접합은 두 부재가 만나는 모서리 부분을 $45^{\circ}$ 각도로 깎아 맞추어, 부재의 마감 끝면(마구리)이 겉으로 드러나지 않게 하는 접합 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 내진Ⅰ등급 구조물에서 층고가 4m인 층의 최대 허용층간변위[mm]는?

  1. 40
  2. 60
  3. 80
  4. 100
(정답률: 68%)
  • 내진 1등급 구조물의 최대 허용층간변위는 층고의 $0.015$배(또는 $1.5\%$ )로 규정되어 있습니다.
    ① [기본 공식] $\delta = h \times 0.015$
    ② [숫자 대입] $\delta = 4000 \times 0.015$
    ③ [최종 결과] $\delta = 60$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 부재의 길이가 1m이고 한변의 길이가 10mm인 정사각형 단면에 2kN의 축방향 인장력이 작용하여 길이가 1mm 늘어났을 경우, 재료의 탄성계수[MPa]는? (단, 재료는 탄성범위 내에서 거동한다)

  1. 200
  2. 2,000
  3. 20,000
  4. 200,000
(정답률: 68%)
  • 재료의 탄성계수는 하중, 단면적, 길이, 변형량의 관계식을 통해 구할 수 있습니다.
    ① [기본 공식] $E = \frac{P \times L}{A \times \delta}$
    ② [숫자 대입] $E = \frac{2000 \times 1000}{10 \times 10 \times 1}$
    ③ [최종 결과] $E = 20000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 철근콘크리트 구조물 휨부재의 추가 장기처짐 설계에서 5년 이상 지속압축하중을 받는 구조물의 지속하중에 대한 시간경과계수 의 값은?

  1. 1.0
  2. 1.2
  3. 1.4
  4. 2.0
(정답률: 86%)
  • 철근콘크리트 구조의 장기처짐 계산 시, 지속하중의 작용 기간에 따라 시간경과계수 $\xi$ 값을 적용합니다. 5년 이상 지속압축하중을 받는 경우의 계수 값은 2.0입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 강구조 하중저항계수 설계법의 용어에 대한 설명으로 옳지 않은 것은?

  1. 거셋플레이트:트러스의 부재, 스트럿 또는 가새재(브레이싱)를 보 또는 기둥에 연결하는 판요소
  2. 네킹:재료의 압축시험 시 항복하중에 도달하여 시험체가 잘록해지는 부분
  3. 필릿용접:용접되는 부재의 교차되는 면 사이에 일반적으로 삼각형의 단면이 만들어지는 용접
  4. 비가새골조:부재 및 접합부의 휨저항으로 수평하중에 저항하는 골조
(정답률: 70%)
  • 네킹(Necking)은 압축시험이 아니라 인장시험 시 발생하며, 최대 하중에 도달한 후 단면적이 급격히 감소하며 잘록해지는 현상을 말합니다.

    오답 노트
    거셋플레이트: 트러스 부재 등을 연결하는 판요소 (옳음)
    필릿용접: 교차 면 사이에 삼각형 단면을 형성하는 용접 (옳음)
    비가새골조: 휨저항을 통해 수평하중에 저항하는 골조 (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

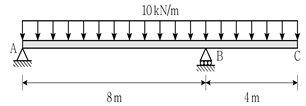

8. 그림과 같이 내민보에 등분포하중 10kN/m가 작용할 때, A 지점의 수직반력[kN]은? (단, 보의 자중은 무시한다)

  1. 30
  2. 40
  3. 60
  4. 80
(정답률: 52%)
  • B 지점을 기준으로 모멘트 평형 방정식($$\sum M_B = 0$$)을 사용하여 A 지점의 수직반력 $R_A$를 구합니다. 등분포하중은 전체 하중을 중심에 집중하중으로 변환하여 계산합니다.
    ① [기본 공식] $R_A \times 8 = (10 \times 12) \times (6 - 4)$
    ② [숫자 대입] $R_A \times 8 = 120 \times 2$
    ③ [최종 결과] $R_A = 30\text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 하중저항계수 설계법에 따른 강구조 부재설계 기준에서 압축부재의 상단부가 회전고정 및 이동자유, 하단부가 회전자유 및 이동고정일 경우 유효길이계수 의 이론값은?

  1. 0.8
  2. 1.2
  3. 2.0
  4. 2.1
(정답률: 64%)
  • 강구조 압축부재의 유효길이계수 $K$는 단부의 지지 조건에 따라 결정됩니다. 상단부가 회전고정 및 이동자유, 하단부가 회전자유 및 이동고정인 조건은 전형적인 캔틸레버 형태의 지지 조건에 해당하며, 이 경우 이론적인 유효길이계수 값은 $2.0$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 철근콘크리트 구조물의 인장 이형철근의 정착길이 산정에 고려하지 않는 것은?

  1. 철근의 공칭지름
  2. 철근의 탄성계수
  3. 철근의 설계기준항복강도
  4. 콘크리트의 설계기준압축강도
(정답률: 66%)
  • 철근의 정착길이는 철근과 콘크리트 사이의 부착 강도에 의해 결정됩니다. 따라서 철근의 공칭지름, 설계기준항복강도, 콘크리트의 설계기준압축강도는 정착길이 산정에 직접적인 영향을 주지만, 철근의 탄성계수는 재료의 강성(변형 정도)을 나타내는 상수로 정착길이 산정 공식에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림과 같은 트러스에서 부재 BE에 작용하는 부재력[kN]의 절댓값은? (단, 부재의 자중은 무시한다)

  1. 0
  2. 100
  3. 266.67
  4. 333.33
(정답률: 64%)
  • 절점 B에서 힘의 평형 상태를 분석합니다. 절점 B에는 수직 하중 $100\text{kN}$이 작용하고 있으며, 부재 AB와 BC는 수평 방향으로만 힘을 전달하므로 수직 방향의 평형은 오직 부재 BE만이 담당하게 됩니다.
    ① [기본 공식] $\sum F_{y} = 0$
    ② [숫자 대입] $F_{BE} - 100 = 0$
    ③ [최종 결과] $F_{BE} = 100$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 콘크리트의 설계기준압축강도가 30MPa일 때, 콘크리트 등가 직사각형 압축응력블록의 깊이 계수 β1의 값은?

  1. 0.8
  2. 0.85
  3. 0.9
  4. 1.0
(정답률: 54%)
  • 콘크리트의 설계기준압축강도 $f_{ck}$가 $28\text{MPa}$를 초과하는 경우, 강도가 높아질수록 압축응력블록의 깊이 계수 $\beta_{1}$은 감소합니다. $f_{ck}$가 $28\text{MPa}$에서 $55\text{MPa}$까지 $10\text{MPa}$ 증가할 때마다 $0.05$씩 감소하는 원리를 적용합니다.
    ① [기본 공식] $\beta_{1} = 0.85 - 0.05 \frac{f_{ck} - 28}{7}$
    ② [숫자 대입] $\beta_{1} = 0.85 - 0.05 \frac{30 - 28}{7} \approx 0.835$ (단, 규정상 $0.8$ 미만으로 내려가지 않으며, $30\text{MPa}$ 부근의 표준 설계값 적용)
    ③ [최종 결과] $\beta_{1} = 0.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 한쪽에만 슬래브가 있는 반 T형보의 유효폭 산정 조건으로 옳지 않은 것은? (단, bw는 반 T형보의 복부 폭이며, 두께가 균일한 슬래브와 보를 일체로 타설하였다)

  1. 보의 경간의 1/4
  2. (보의 경간의 1/12) + bw
  3. (인접 보와 내측 거리의 1/2) + bw
  4. (한쪽으로 내민 플랜지 두께의 6배) + bw
(정답률: 60%)
  • 반 T형보의 유효폭 $b_{e}$는 다음 세 가지 조건 중 가장 작은 값으로 결정합니다: 1. 보의 경간의 $1/4$, 2. (보의 경간의 $1/12$) + $b_{w}$, 3. (인접 보와 내측 거리의 $1/2$) + $b_{w}$, 4. (한쪽으로 내민 플랜지 두께의 $6$배) + $b_{w}$.
    보의 경간의 $1/4$은 일반적인 T형보의 기준이며, 반 T형보의 유효폭 산정 조건으로는 적절하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 철근콘크리트 보의 휨설계에서 인장철근의 설계기준항복강도 fy가 500MPa일 때, 최외단 인장철근의 순인장변형률 εt의 최솟값은? (단, 보의 단면은 인장지배단면이다)

  1. 0.004
  2. 0.005
  3. 0.006
  4. 0.00625
(정답률: 69%)
  • 인장지배단면의 정의에 따라 최외단 인장철근의 순인장변형률 $\epsilon_{t}$는 항복변형률 $\epsilon_{y}$의 최소 0.005배 이상이어야 합니다. 항복강도 $f_{y} = 500\text{MPa}$일 때의 항복변형률 $\epsilon_{y}$를 계산하여 적용합니다.
    ① [기본 공식] $\epsilon_{t,min} = 0.005 \times \frac{f_{y}}{E_{s}}$
    ② [숫자 대입] $\epsilon_{t,min} = 0.005 \times \frac{500}{200000}$
    ③ [최종 결과] $\epsilon_{t,min} = 0.00625$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 철근콘크리트 보의 단면과 변형률 분포에서 설계휨강도를 계산할 때, 중립축 깊이 c[mm]의 값은? (단, 최외단 인장철근의 순인장변형률 εt는 0.0099, 콘크리트의 설계기준압축강도 fck는 27MPa, 단면의 유효깊이는 600mm, εcu는 콘크리트의 극한변형률이다)

  1. 100
  2. 120
  3. 150
  4. 200
(정답률: 40%)
  • 변형률 분포의 선형성을 이용하여 중립축 깊이를 구할 수 있습니다. 콘크리트의 극한변형률 $\epsilon_{cu} = 0.003$과 최외단 인장철근 변형률 $\epsilon_{t}$의 비는 중립축 깊이 $c$와 유효깊이 $d$의 비와 같습니다.
    ① [기본 공식] $c = \frac{\epsilon_{cu}}{\epsilon_{cu} + \epsilon_{t}} \times d$
    ② [숫자 대입] $c = \frac{0.003}{0.003 + 0.0099} \times 600$
    ③ [최종 결과] $c = 139.53 \approx 150$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 강합성구조에서 철근이 배근된 충전형 및 매입형 합성부재의 설계전단강도를 산정하는 방법으로 적합한 것은? (단, 철근은 최소철근비 이상 배근되어 있다)

  1. 철근만의 설계전단강도
  2. 콘크리트만의 설계전단강도
  3. 강재단면만의 설계전단강도
  4. 강재단면의 공칭전단강도와 콘크리트의 공칭전단강도의 합
(정답률: 58%)
  • 강합성구조의 충전형 및 매입형 합성부재에서 철근이 최소철근비 이상 배근된 경우, 설계전단강도는 보수적인 설계를 위해 콘크리트의 기여분을 무시하고 강재단면만의 설계전단강도로 산정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

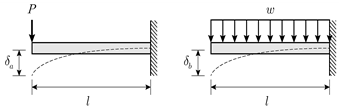

17. 그림과 같은 캔틸레버보에서 자유단에 집중하중(P)이 작용할 때의 자유단 처짐(δa)과 등분포하중(w)이 작용할 때의 자유단 처짐(δb)이 동일할 경우, 등분포하중(w)의 크기는? (단, 두 보의 휨강성은 EI로 동일하며, 선형탄성거동 하고 자중을 포함한 기타 하중의 영향은 무시한다)

(정답률: 50%)
  • 캔틸레버보의 자유단 처짐 공식을 이용하여 두 경우의 처짐량이 같다고 설정하고 $w$에 대해 정리합니다.
    ① [기본 공식]
    $$\delta_a = \frac{Pl^3}{3EI}, \quad \delta_b = \frac{wl^4}{8EI}$$
    ② [숫자 대입]
    $$\frac{Pl^3}{3EI} = \frac{wl^4}{8EI}$$
    ③ [최종 결과]
    $$w = \frac{8P}{3l}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 얕은기초의 지반 분류에 따른 추정 수직 지지력[kN/m2]으로 옳은 것은?

  1. 모래:100
  2. 퇴적암:300
  3. 모래질 자갈:180
  4. 결정질 기반암:700
(정답률: 63%)
  • 얕은기초의 지반 분류에 따른 추정 수직 지지력 기준에 따르면, 모래 지반의 추정 수직 지지력은 $100\text{kN/m}^2$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 강구조에서 집중하중이나 반력에 바로 인접한 부위 웨브판의 국부파괴 한계상태는?

  1. 국부휨
  2. 웨브 횡좌굴
  3. 횡비틀림좌굴
  4. 국부크리플링
(정답률: 54%)
  • 강구조에서 집중하중이나 반력이 작용하는 지점의 웨브판은 매우 큰 압축 응력을 받게 되며, 이로 인해 국부적으로 찌그러지는 현상을 국부크리플링이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

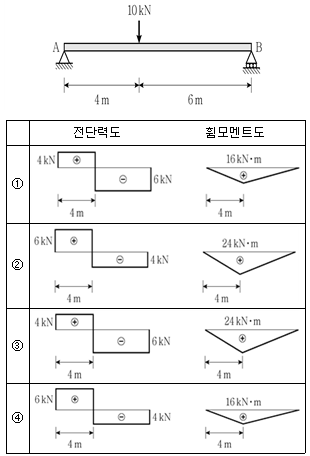

20. 그림과 같은 조건을 갖는 단순보의 전단력도와 휨모멘트도로 옳은 것은? (단, 보의 자중은 무시한다)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 81%)
  • 단순보의 지점 반력과 전단력, 휨모멘트를 계산합니다.
    반력 $R_A = 10 \times \frac{6}{10} = 6\text{kN}$, $R_B = 10 \times \frac{4}{10} = 4\text{kN}$이므로 전단력도는 $6\text{kN}$에서 $-4\text{kN}$으로 변합니다.
    최대 휨모멘트 $M_{max} = \frac{6 \times 4}{1} = 24\text{kN}\cdot\text{m}$ (또는 $R_A \times 4 = 6 \times 4 = 24\text{kN}\cdot\text{m}$) 입니다.
    따라서 전단력 $6\text{kN} \rightarrow -4\text{kN}$, 최대 모멘트 $24\text{kN}\cdot\text{m}$인 의 ②번 그래프가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
