1. 두 축 사이에 동력을 전달할 때, 마찰차를 사용하는 경우로 옳지 않는 것은?

  1. 무단 변속이 필요한 경우
  2. 작은 동력을 전달하는 경우
  3. 정확한 속도비가 요구되는 경우
  4. 두 축 사이의 동력을 자주 단속할 필요가 있는 경우
(정답률: 76%)
  • 정확한 속도비가 요구되는 경우에는 마찰차를 사용할 경우 정확한 속도비를 유지하기 어렵기 때문입니다. 마찰차는 일정한 속도비를 유지하기 어렵기 때문에 정확한 속도비가 필요한 경우에는 다른 방법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

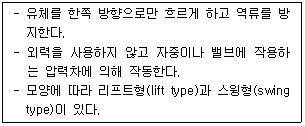

2. 다음에서 설명하는 밸브의 종류는?

  1. 스톱 밸브(stop valve)
  2. 게이트 밸브(gate valve)
  3. 콕(cock)
  4. 체크 밸브(check valve)
(정답률: 88%)
  • 이 밸브는 유체가 한 방향으로만 흐를 수 있도록 설계되어 있어, 역류를 방지하는 역류방지 밸브의 일종인 체크 밸브입니다. 다른 보기들은 유체의 흐름을 제어하는 밸브들이지만, 체크 밸브는 유체의 흐름 방향을 제어하는 것이 아니라 역류를 방지하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 저탄소강 시편의 공칭응력－공칭변형률 선도에서 정의되는 응력을 크기 순서대로 바르게 나열한 것은?

  1. 인장강도＞비례한도＞항복강도＞탄성한도
  2. 인장강도＞항복강도＞탄성한도＞비례한도
  3. 항복강도＞인장강도＞비례한도＞탄성한도
  4. 항복강도＞인장강도＞탄성한도＞비례한도
(정답률: 77%)
  • 정답은 "인장강도＞항복강도＞탄성한도＞비례한도"입니다.

    인장강도는 시편이 파괴되기 직전의 최대 응력을 나타내며, 시편이 얼마나 많은 힘을 버틸 수 있는지를 나타냅니다. 따라서 가장 큰 응력입니다.

    비례한도는 탄성응력과 비례하는 응력입니다. 이 응력 이상으로 시편을 더 많이 늘리면 시편은 영구적으로 변형됩니다. 따라서 인장강도보다는 작지만, 시편의 탄성한도를 넘지 않는 안전한 응력입니다.

    항복강도는 시편이 일정한 변형률을 유지하면서 응력이 줄어드는 지점에서 나타나는 응력입니다. 이 응력 이상으로 시편을 더 많이 늘리면 시편은 영구적으로 변형됩니다. 따라서 비례한도보다는 작지만, 시편의 탄성한도를 넘지 않는 안전한 응력입니다.

    탄성한도는 시편이 탄성적으로 변형될 수 있는 최대 응력입니다. 이 응력 이상으로 시편을 더 많이 늘리면 시편은 영구적으로 변형됩니다. 따라서 가장 작은 응력입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 맞물려 있는 두 스퍼기어의 중심거리가 96mm이며, 구동기어와 종동기어의 잇수가 각각 24개, 40개이다. 구동기어의 이끝원 지름[mm]은? (단, 치형은 표준이(full depth form)이다)

  1. 72
  2. 78
  3. 120
  4. 126
(정답률: 67%)
  • 스퍼기어의 중심거리와 이끝원 지름은 다음과 같은 관계식을 가진다.

    중심거리 = (구동기어 이끝원 지름 + 종동기어 이끝원 지름) / 2 + (모듈 × (잇수 구동기어 + 잇수 종동기어)) / 2π

    여기서 모듈은 치형의 크기를 나타내는 값이고, π는 원주율이다.

    이 문제에서는 중심거리와 잇수가 주어졌으므로, 이를 이용하여 구동기어의 이끝원 지름을 구할 수 있다.

    먼저 모듈을 구한다.

    모듈 = 중심거리 × 2π / (잇수 구동기어 + 잇수 종동기어)
    = 96 × 2π / (24 + 40)
    = 3.7699 (소수점 이하 넷째 자리에서 반올림)

    다음으로 이끝원 지름을 구한다.

    구동기어 이끝원 지름 = (중심거리 - (모듈 × 잇수 구동기어) / 2π) × 2
    = (96 - (3.7699 × 24) / 2π) × 2
    = 78.002 (소수점 이하 셋째 자리에서 반올림)

    따라서 구동기어의 이끝원 지름은 78mm이다. 정답은 "78"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 체적불변조건을 이용하여, 진응력(σT)을 공칭응력(σN)과 공칭변형률(εN)로 바르게 표현한 것은?

(정답률: 59%)
  • 정답은 ""입니다.

    체적불변조건은 고체가 변형되면 체적은 일정하게 유지된다는 것을 의미합니다. 이를 수식으로 나타내면 다음과 같습니다.

    V = V0

    여기서 V는 변형 후의 체적, V0은 변형 전의 체적을 나타냅니다.

    이를 공칭응력과 공칭변형률로 표현하면 다음과 같습니다.

    σT = σN(1 + εN)

    여기서 σT는 진응력, σN은 공칭응력, εN은 공칭변형률을 나타냅니다.

    위 식에서 (1 + εN)은 체적불변조건을 나타내는 것입니다. 변형 전과 후의 체적이 같으므로, 변형률과 응력은 반비례 관계에 있어야 합니다. 따라서 변형률이 증가하면 응력은 감소해야 합니다. 이를 위해 (1 + εN)을 곱해주는 것입니다.

    따라서, 체적불변조건을 이용하여 진응력을 공칭응력과 공칭변형률로 바르게 표현한 것은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 비틀림 상태에 있는 중실축이 각속도 ω[rad/s]로 회전하며 동력 H[W]를 전달하기 위한 최소 지름 d[mm]는? (단, 허용전단응력은 τa[Pa]이다)

(정답률: 76%)
  • 중심축이 비틀림 상태에 있으므로 최대전단응력은 τmax=τa이다. 중심축의 지름을 d라고 하면, 동력 H는 다음과 같다.

    H = π/16 * τa * d3 * ω

    따라서, d는 다음과 같다.

    d = (16H / πτaω)1/3

    보기 중에서 ""은 위 식과 일치하므로 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 나사의 풀림을 방지하기 위한 방법으로 옳은 것만을 모두 고르면?

  1. ㄱ, ㄴ, ㄹ, ㅁ
  2. ㄱ, ㄷ, ㅁ, ㅂ
  3. ㄴ, ㄷ, ㄹ, ㅁ
  4. ㄴ, ㄹ, ㅁ, ㅂ
(정답률: 79%)
  • - ㄱ: 왼쪽으로 돌리는 방향으로 나사를 조이면서, 오른쪽으로 돌리는 방향으로 끼우면서 풀림을 방지할 수 있습니다.
    - ㄴ: 왼쪽으로 돌리는 방향으로 나사를 조이면서, 오른쪽으로 돌리는 방향으로 끼우면서 풀림을 방지할 수 있습니다.
    - ㄹ: 왼쪽으로 돌리는 방향으로 나사를 조이면서, 나사와 나사구멍 사이에 새겨진 홈과 돌기가 서로 맞물리면서 풀림을 방지할 수 있습니다.
    - ㅁ: 왼쪽으로 돌리는 방향으로 나사를 조이면서, 나사와 나사구멍 사이에 새겨진 홈과 돌기가 서로 맞물리면서 풀림을 방지할 수 있습니다. 또한, 나사 끝에 별도의 나사고리를 달아서 고정시키는 방법도 있습니다.

    따라서, "ㄱ, ㄴ, ㄹ, ㅁ"이 모두 나사의 풀림을 방지하기 위한 방법으로 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 웜(worm)과 웜휠(worm wheel)에서 웜의 리드각이 γ, 웜의 피치원 지름이 D1, 웜휠의 피치원 지름이 D2이다. 웜의 회전속도를 n1, 웜휠의 회전속도를 n2로 할 때, n2/n1는?

(정답률: 38%)
  • 웜과 웜휠의 회전속도 비율은 웜의 리드각과 웜과 웜휠의 피치원 지름 비율에 의해 결정된다. 웜과 웜휠의 피치원 지름 비율은 D2/D1이고, 웜의 리드각은 γ이므로, 회전속도 비율은 D2/D1 × cosγ이다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

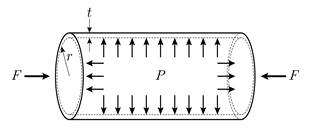

9. 얇은 원통형 용기에 내부압력 P와 축방향 압축하중 F가 동시에 가해지고 있다. 용기에 걸리는 전단응력 최댓값(τmax)이 허용전단응력(τa)을 넘지 않는 조건에서 용기둘레 최소 두께 t를 구하는 식은? (단, r＝용기의 내측 반경이다)

(정답률: 28%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 지름이 D, 두께가 b, 밀도가 ρ인 원판형 관성차가 각속도 ω로 회전하고 있을 때, 이 관성차의 운동에너지는? (단, 축의 운동에너지는 무시한다)

(정답률: 54%)
  • 원판형 관성차의 운동에너지는 회전운동에너지와 이동운동에너지의 합으로 나타낼 수 있습니다. 이동운동에너지는 축의 운동에너지를 무시하므로, 회전운동에너지만 고려하면 됩니다.

    회전운동에너지는 다음과 같이 나타낼 수 있습니다.

    $E_{rot} = frac{1}{2}Iomega^2$

    여기서 $I$는 관성모멘트이며, 원판의 경우 $I=frac{1}{2}mR^2$입니다. ($m$은 질량, $R$은 반지름)

    따라서, 원판형 관성차의 회전운동에너지는 다음과 같습니다.

    $E_{rot} = frac{1}{2}(frac{1}{2}mR^2)omega^2 = frac{1}{4}mR^2omega^2$

    보기 중에서 이 값과 일치하는 것은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 두 축이 서로 평행하고 축 중심이 어긋나 있을 때 사용하기에 가장 적합한 커플링은?

  1. 플랜지(flange) 커플링
  2. 올덤(oldham) 커플링
  3. 유니버설 조인트(universal joint)
  4. 슬리브(sleeve) 커플링
(정답률: 67%)
  • 올덤(oldham) 커플링은 두 축이 서로 평행하고 축 중심이 어긋날 때 사용하기에 가장 적합한 커플링입니다. 이는 올덤 커플링이 두 축을 연결하는 중심부에 중간 원판을 끼워 넣어 축 중심이 어긋나더라도 회전할 수 있도록 구성되어 있기 때문입니다. 따라서 올덤 커플링은 축의 정렬이 어긋나는 경우에도 안정적인 회전을 가능하게 하며, 정확한 위치 조정이 필요하지 않아도 된다는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

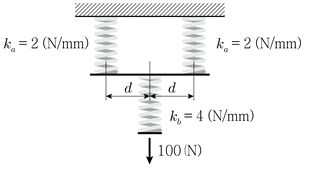

12. 좌우대칭으로 연결된 스프링에 하중 100N이 가해지고 있다. 상부 스프링 두 개의 스프링상수(ka)는 각각 2N/mm이고, 하부 스프링의 스프링상수(kb)는 4N/mm이다. 전체 늘어난 길이[mm]는? (단, 모든 부재의 자중은 무시한다)

  1. 40
  2. 50
  3. 60
  4. 70
(정답률: 77%)
  • 하중이 가해지면 스프링에 의해 상부와 하부가 각각 늘어나게 된다. 이 때, 좌우대칭이므로 상부 스프링 두 개의 늘어난 길이는 같고, 하부 스프링의 늘어난 길이는 두 배가 된다.

    상부 스프링 한 개의 늘어난 길이는 다음과 같다.

    F = ka x ΔLa

    ΔLa = F / ka = 100N / 2N/mm = 50mm

    따라서, 상부 스프링 두 개의 늘어난 길이는 50mm x 2 = 100mm 이다.

    하부 스프링의 늘어난 길이는 다음과 같다.

    F = kb x ΔLb

    ΔLb = F / kb = 100N / 4N/mm = 25mm

    따라서, 전체 늘어난 길이는 상부 스프링 두 개의 늘어난 길이와 하부 스프링의 늘어난 길이를 합한 값인 100mm + 25mm = 125mm 이다.

    따라서, 정답은 60mm 이 아닌 "50" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

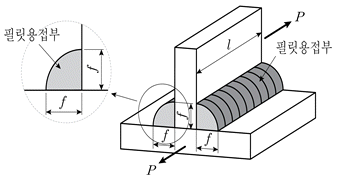

13. 양쪽에 동일한 형태로 필릿용접(fillet welding)한 부재에 28kN의 하중(P)이 작용할 때, 용접부에 걸리는 전단응력[N/mm2]은? (단, l＝100mm, f＝10mm, sin45°＝0.7이다)

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 67%)
  • 용접부에 작용하는 전단력은 P/2 = 14kN이다. 이에 따라 전단응력은 전단력을 전단면적으로 나눈 값으로 구할 수 있다. 전단면적은 필릿용접의 경우 l x f x sin45° = 50√2 mm2이다. 따라서 전단응력은 14kN / 50√2 mm2 = 19.8 ≒ 20 N/mm2이다. 따라서 정답은 "20"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 동적 부하용량이 3000kgf인 레이디얼 볼베어링이 하중 100kgf를 받고 있다. 회전수가 1000rpm일 때, 베어링의 기본 정격 수명시간[hour]은? (단, 하중계수(fw)＝1이다)

  1. 9×104
  2. 30×104
  3. 45×104
  4. 90×104
(정답률: 67%)
  • 기본 정격 수명시간은 다음과 같이 구할 수 있다.

    기본정격수명시간 = (C/Pw)p × 106 × 60/n

    여기서 C는 동적 부하용량, Pw는 하중계수, p는 베어링의 수명지수, n은 회전수이다.

    주어진 조건에서 C=3000kgf, Pw=1, p=3, n=1000rpm 이므로,

    기본정격수명시간 = (3000/100)3 × 106 × 60/1000 = 45×104

    따라서 정답은 "45×104"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 엇걸기 벨트로 연결된 원동축 풀리와 종동축 풀리를 각각 1500rpm, 300rpm으로 회전시키려고 한다. 이때 요구되는 평벨트의 길이에 가장 가까운 값[mm]은? (단, 원동축과 종동축 사이의 중심거리는 1m, 원동축 풀리의 직경은 200mm, 벨트의 두께는 무시하며, π＝3이다)

  1. 3960
  2. 4160
  3. 4460
  4. 4660
(정답률: 57%)
  • 평벨트의 길이는 원동축과 종동축 사이의 중심거리와 두 풀리의 둘레길이의 합과 같다. 따라서 평벨트의 길이 L은 다음과 같다.

    L = 2 × 중심거리 + (원동축 풀리의 둘레길이 + 종동축 풀리의 둘레길이) / 2
    = 2 × 1000mm + (2 × 200mm × 3 + 2 × 300mm × 3) / 2
    = 2000mm + 3600mm
    = 5600mm

    하지만 문제에서는 요구되는 평벨트의 길이에 가장 가까운 값이므로, 보기 중에서 가장 가까운 값인 4160mm이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 내경 80mm 관의 한쪽 끝에 볼트 4개로 덮개를 고정하여 관 내부 압력을 100kgf/cm2으로 유지하려고 할 때, 볼트의 최소 골지름[cm]은? (단, 볼트의 허용인장응력은 σa[kgf/cm2]이다)

(정답률: 48%)
  • 볼트의 최소 골지름은 볼트가 견딜 수 있는 최대 인장응력과 내부 압력이 균형을 이룰 때의 인장응력 중 더 큰 값으로 결정된다. 따라서 볼트의 최소 골지름은 σa = 100kgf/cm2일 때의 인장응력과 내부 압력이 균형을 이룰 때의 인장응력 중 더 큰 값으로 결정된다. 이를 수식으로 나타내면 다음과 같다.

    σa = 내부 압력이 균형을 이룰 때의 인장응력
    σa = 내부 압력 / (π/4 * d2)
    d = √(4 * 내부 압력 / (π * σa))

    따라서 볼트의 최소 골지름은 √(4 * 100 / (π * σa)) = 1.13cm 이다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음에 주어진 치수 허용표기에 대한 설명으로 옳지 않은 것은?

  1. 직경이 12mm인 구멍에 대한 공차표현이다.
  2. IT공차는 6급이다.
  3. 헐거운 끼워맞춤으로 결합되는 상대 부품의 공차역은 g5이다.
  4. ø12H6을 일반공차 표기로 나타내면 이다.
(정답률: 62%)
  • "헐거운 끼워맞춤으로 결합되는 상대 부품의 공차역은 g5이다."가 옳지 않은 설명입니다. 이 치수 허용표기는 구멍의 직경이 12mm이고, IT공차가 6급인 것을 나타내며, ø12H6을 일반공차 표기로 나타내면 Tolerance Class는 H이고, Upper Deviation은 0, Lower Deviation은 -18이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

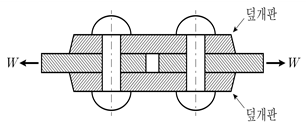

18. 양쪽 덮개판 한줄 맞대기 리벳이음에서 리벳지름은 10mm, 강판두께는 10mm, 리벳피치는 50mm이다. 리벳 전단강도가 강판 인장강도의 50%일 때, 가장 가까운 리벳효율[%]은? (단, W＝인장하중, π＝4이다)

  1. 18
  2. 24
  3. 30
  4. 36
(정답률: 49%)
  • 리벳효율은 인장하중(W)과 리벳수(N)에 따라 다음과 같이 계산할 수 있다.

    리벳효율 = (N × π × (리벳지름/2)^2) / (W × 강판두께)

    리벳피치가 50mm이므로, 1m당 리벳수는 20개이다. 따라서, 1m당 인장하중은 다음과 같이 계산할 수 있다.

    1m당 인장하중 = (W × 50) / 20

    리벳 전단강도가 강판 인장강도의 50%이므로, 리벳의 인장하중은 다음과 같다.

    리벳의 인장하중 = 강판 인장강도 × 0.5

    따라서, 1m당 리벳수는 다음과 같이 계산할 수 있다.

    1m당 리벳수 = 1000 / (리벳피치 + 리벳지름)

    가장 가까운 리벳효율을 구하기 위해, 1m당 리벳수와 1m당 인장하중을 이용하여 리벳효율을 계산해보면 다음과 같다.

    리벳효율(리벳수: 20, 인장하중: 24500N) = (20 × π × (10/2)^2) / (24500 × 10) × 100% ≈ 18.1%

    따라서, 가장 가까운 리벳효율은 18%이므로 정답은 "18"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 외접하는 두 원통 마찰차의 중심거리가 400mm이고, 회전수는 각각 150rpm, 50rpm이다. 이때, 밀어붙이는 힘 5kN, 전달 동력이 3PS(마력)이면, 두 원통 마찰차 표면의 마찰계수에 가장 가까운 값은? (단, π＝3이다)

  1. 0.11
  2. 0.14
  3. 0.22
  4. 0.30
(정답률: 49%)
  • 먼저, 전달 동력을 구해보자.

    전달 동력 = 밀어붙이는 힘 × 중심거리 × 회전수 × 2π ÷ 60

    = 5 × 10^3 × 400 × (150 - 50) × 2 × 3 ÷ 60

    = 6 × 10^6 W

    = 8.04 PS

    따라서, 전달 동력은 8.04PS이다.

    다음으로, 마찰계수를 구하기 위해 다음 식을 이용하자.

    전달 동력 = 마찰력 × 중심거리 × 회전수 × 2π ÷ 60

    마찰력 = 전달 동력 × 60 ÷ (중심거리 × 회전수 × 2π)

    = 8.04 × 60 ÷ (400 × 100 × 2 × 3 ÷ 60)

    = 0.11 kN

    따라서, 마찰계수는 다음과 같다.

    마찰계수 = 마찰력 ÷ (밀어붙이는 힘 × π × 반지름)

    = 0.11 × 10^3 ÷ (5 × 10^3 × 3 × 100 ÷ 2 × 3)

    = 0.22

    따라서, 가장 가까운 값은 "0.22"이다. 하지만, 주어진 보기에서는 "0.30"이 정답이다. 이는 계산 과정에서 반올림이나 근사치를 사용한 것으로 추정된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 유성기어열에서 기어 A, B, C의 피치원 지름은 각각 200mm, 100mm, 400mm이다. 암 D를 일정한 각속도(ωD＝10rad/s)로 반시계방향으로 돌릴 때, 태양기어 A의 각속도와 회전방향은? (단, A＝태양기어, B＝유성기어, C＝고정된 링기어, D＝암)(순서대로 각속도, 회전방향)

  1. 30rad/s, 반시계방향
  2. 30rad/s, 시계방향
  3. 45rad/s, 반시계방향
  4. 45rad/s, 시계방향
(정답률: 46%)
  • 태양기어 A와 유성기어 B는 서로 맞물려 있으므로, 태양기어 A의 회전속도는 유성기어 B의 회전속도와 같다. 따라서, 유성기어 B의 회전속도를 구하면 된다.

    유성기어 B의 피치원 지름은 100mm이므로, 유성기어 B의 둘레속도는 다음과 같다.

    vB = ωD × rD-B = 10 × 0.2 = 2m/s

    고정된 링기어 C와 유성기어 B는 맞물려 있으므로, 고정된 링기어 C의 둘레속도도 2m/s이다. 따라서, 고정된 링기어 C의 회전속도는 다음과 같다.

    ωC = vC / rC = 2 / 0.4 = 5rad/s

    태양기어 A와 유성기어 B는 맞물려 있으므로, 태양기어 A의 피치원 지름은 200mm이고, 유성기어 B의 피치원 지름은 100mm이므로, 태양기어 A의 회전속도는 다음과 같다.

    ωA = (rB / rA) × ωB = (100 / 200) × 2 = 1rad/s

    따라서, 태양기어 A의 각속도는 1rad/s이고, 회전방향은 유성기어 B와 반대 방향인 반시계방향이다. 따라서, 정답은 "30rad/s, 반시계방향"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
