1. 용접 안전에 대한 설명으로 옳지 않은 것은?
- 아크용접에서 방출되는 자외선에 주의해야 한다.
- 유독가스를 배출하기 위한 환기시설이 필요하다.
- 아크용접에서 작업자는 감전의 위험이 있다.
- 가스용접에서 아세틸렌 가스는 화재의 위험이 없다.
3. 축방향 하중을 지지하는 데 가장 부적합한 베어링은?
- 단열 깊은 홈 볼베어링(single-row deep-groove ball bearing)
- 앵귤라 콘택트 볼베어링(angular contact ball bearing)
- 니들 롤러베어링(needle roller bearing)
- 테이퍼 롤러베어링(taper roller bearing)
4. 밀링가공에서 하향 절삭(down milling)의 특징으로 옳지 않은 것은?
- 절삭날의 마모가 작고 수명이 길다.
- 백래시(backlash)가 자연히 제거된다.
- 절삭날이 공작물을 누르는 형태여서 고정이 안정적이다.
- 마찰력은 작으나 하향으로 큰 충격력이 작용한다.
5. 골프공에 역회전을 주었을 때 높이 뜨거나, 투수가 던진 공이 상하좌우로 휘는 것과 같이, 유동장 내에 있는 물체가 회전하는 경우 유체흐름에 수직한 방향으로 힘을 받는 현상은?
- 딤플 효과(dimple effect)
- 웨지 효과(wedge effect)
- 스트레치 효과(stretch effect)
- 매그너스 효과(magnus effect)
6. 2개의 스프링을 연결한 장치에 같은 크기의 하중이 작용할 때, 변위가 가장 큰 것은?
- 스프링 상수가 k인 스프링 2개를 직렬로 연결
- 스프링 상수가 k/2인 스프링 2개를 병렬로 연결
- 스프링 상수가 2k인 스프링 2개를 직렬로 연결
- 스프링 상수가 k인 스프링 2개를 병렬로 연결
7. 재료의 절삭성이 좋다는 의미로 사용할 수 있는 것만을 모두 고른 것은?
- ㄱ
- ㄱ, ㄴ
- ㄱ, ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ, ㄹ
8. 원기둥형상의 소재를 열간 업세팅(upsetting)할 때 발생하는 배부름(barrelling)현상에 대한 설명으로 옳지 않은 것은?
- 금형과 소재가 접촉하는 면에서 발생하는 마찰이 주원인이다.
- 소재의 변형이 금형과 접촉되는 부위에 집중되기 때문에 나타난다.
- 금형에 초음파 진동을 주면서 작업을 진행하면, 이 현상을 줄일 수 있다.
- 금형의 온도가 낮을 경우에도 발생될 수 있다.

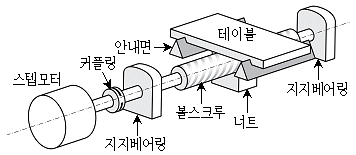

9. 다음 그림의 NC 공작기계 이송계에 가장 가까운 제어방식은?
- 개회로(open loop) 제어방식
- 적응(adaptive) 제어방식
- 폐회로(closed loop) 제어방식
- 적분(integral) 제어방식
10. 기어 이(gear tooth)의 크기가 가장 큰 것은? (단, m은 모듈(module), pd는 지름피치(diametral pitch), p는 원주피치(circular pitch)이다)
- p＝15
- pd＝8
- m＝5
- m＝3
11. 기계구성요소 상호 간의 운동관계를 결정하는 기구의 접촉형태에 따른 운동양식의 분류에서 면접촉에 해당하지 않는 것은?
- 볼과 베어링 내륜
- 수나사와 암나사
- 피스톤과 실린더
- 미끄럼베어링과 축
12. 연강(mild steel)의 상온 인장시험으로 공칭응력－변형률 선도를 작성하였을 때, 가장 큰 값은?
- 비례한도
- 항복강도
- 인장강도
- 파단강도
14. 저항용접에 대한 설명으로 옳지 않은 것은?
- 작업속도가 느려 대량생산에 적용하기 어렵다.
- 전극과 모재 사이의 접촉저항을 작게 한다.
- 통전시간은 모재의 재질, 두께 등에 따라 다르다.
- 금속의 전기저항 특성을 이용한다.
15. 강의 담금질 열처리에서 냉각속도가 가장 느린 경우에 나타나는 조직은?
- 소르바이트
- 잔류 오스테나이트
- 투르스타이트
- 마르텐사이트
16. 신속금형(rapid tooling)기술에 대한 설명으로 옳지 않은 것은?
- 신속조형기술로 주형이나 주형 인서트 등을 제작하는 기술을 의미한다.
- 설계과정이 단순해지고, 소프트웨어로 수축을 보상하여 제작할 수 있다.
- 이 기술로 제작된 금형은 기계가공 등으로 가공된 기존의 금형보다 수명이 길다.
- 금속분사금형기술(sprayed-metal tooling), 켈툴(keltool) 공정 등이 활용되고 있다.
17. 절삭공정에 따른 절삭운동과 이송운동의 조합으로 옳지 않은 것은? (순서대로 절삭공정-절삭운동-이송운동)
- 선삭공정-공작물의 회전운동-공구의 직선운동
- 평삭공정-공구의 회전운동-공작물의 직선운동
- 드릴링공정-공구의 회전운동-공구의 직선운동
- 밀링공정-공구의 회전운동-공작물의 직선운동
18. 다음은 NC밀링 프로그램의 일부이다. 이 프로그램에 따른 가공 순서로 옳은 것은?
- 급속이송→직선보간→주축시계방향회전
- 직선보간→주축정지→절삭유정지
- 주축시계방향회전→직선보간→원호보간
- 원호보간→직선보간→주축정지
19. 다음 그림의 단조공정에 사용되는 프레스 기계의 기구부에 대한 설명으로 옳지 않은 것은?
- 너클조인트 프레스 기계이다.
- 링크 A가 회전하면서 램이 직선운동을 하는 구조이다.
- 가압행정의 마지막 단계에서 큰 힘을 얻을 수 있다.
- 링크 A와 B가 직각을 이룰 때, 램은 상사점 또는 하사점에 있게 된다.
20. 금속합금과 그 상태도에 대한 설명으로 옳지 않은 것은?
- 2개의 금속 성분이 용융되어 있는 상태에서는 균일한 액체를 형성하나, 응고된 후 각각의 결정으로 분리하여 2개의 성분이 일정한 비율로 혼재된 조직이 되는 것을 공정이라고 한다.
- 용융상태에서 냉각하면 일정한 온도에서 고용체가 정출되고, 이와 동시에 공존된 용액이 반응을 하여 새로운 별도의 고용체를 형성하는 것을 편정이라고 한다.
- 두 개 이상의 금속이 혼합되어 용융상태에서 합금이 되거나, 혹은 고체상태에서도 균일한 융합상태가 되어, 각 성분을 기계적인 방법으로 구분할 수 없는 것을 고용체라고 한다.
- 2종 이상의 화학적 친화력이 큰 금속이 간단한 원자비로 결합되어 본래의 물질과는 전혀 별개의 물질이 형성되는 것을 금속간 화합물이라고 한다.
