9급 국가직 공무원 무선공학개론 필기 기출문제복원 (2024-03-23)

9급 국가직 공무원 무선공학개론 2024-03-23 필기 기출문제 해설

이 페이지는 9급 국가직 공무원 무선공학개론 2024-03-23 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

9급 국가직 공무원 무선공학개론
(2024-03-23 기출문제)

목록

1과목: 과목 구분 없음

1. 평균전력이 Pm인 메시지 신호 m(t)를 반송파 억압 양측파대(DSB-SC, double sideband-suppressed carrier) 방식으로 변조한 신호 s(t)＝Acm(t)cos(2πfct)의 평균전력은? (단, Ac는 상수인 반송파 진폭이고, m(t)의 주파수는 반송파의 주파수 fc 보다 매우 작다)

(정답률: 74%)
  • DSB-SC 변조 신호의 평균전력은 반송파 전력이 억압된 상태에서 메시지 신호의 전력과 반송파 진폭의 제곱에 비례하여 결정됩니다.
    $$P_{s} = \frac{1}{2} A_{c}^{2} P_{m}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 대역폭이 10[kHz]인 메시지를 1,500[kHz]의 반송파로 단측파대(SSB, single sideband) 변조하였을 때, 변조된 신호에 대한 양의 스펙트럼에서 상측파대(USB, upper sideband) 점유주파수 대역[kHz]은?

  1. 1,490~1,500
  2. 1,490~1,510
  3. 1,495~1,505
  4. 1,500~1,510
(정답률: 71%)
  • 단측파대(SSB) 변조에서 상측파대(USB)는 반송파 주파수부터 (반송파 주파수 + 메시지 대역폭)까지의 범위를 가집니다.
    ① [기본 공식] $\text{USB} = f_c \sim (f_c + BW)$
    ② [숫자 대입] $\text{USB} = 1,500 \sim (1,500 + 10)$
    ③ [최종 결과] $1,500 \sim 1,510\text{ kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 전력 값 중 가장 큰 것은?

  1. 10[W]
  2. 1,000[mW]
  3. 10[dBm]
  4. 0[dBW]
(정답률: 75%)
  • 각 전력 단위를 $W$로 통일하여 비교합니다.
    ① $10\text{ W}$
    ② $1,000\text{ mW} = 1\text{ W}$
    ③ $10\text{ dBm} = 10 \times 10^{(10/10)}\text{ mW} = 100\text{ mW} = 0.1\text{ W}$
    ④ $0\text{ dBW} = 10^{(0/10)}\text{ W} = 1\text{ W}$
    따라서 $10\text{ W}$가 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 주파수 대역 중 파장이 가장 짧은 것은?

  1. VHF(very high frequency)
  2. SHF(super high frequency)
  3. UHF(ultra high frequency)
  4. MF(medium frequency)
(정답률: 65%)
  • 파장 $\lambda$는 주파수 $f$에 반비례합니다. 제시된 대역 중 주파수가 가장 높은 SHF(super high frequency)가 파장이 가장 짧습니다.

    오답 노트
    MF < UHF < VHF < SHF 순으로 주파수가 높아지므로 파장은 그 반대 순으로 짧아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. FM(frequency modulation) 변조에 대한 설명으로 옳지 않은 것은?

  1. 변조된 신호의 평균전력은 일정하다.
  2. 복조기에서 PLL(phase locked loop)을 사용할 수 있다.
  3. 변조된 신호의 진폭은 메시지 신호의 적분에 비례한다.
  4. 최대 주파수 편이가 증가할수록 카슨(Carson)의 법칙으로 구한 변조 신호의 유효 대역폭도 증가한다.
(정답률: 75%)
  • FM 변조는 신호의 진폭은 일정하게 유지하면서, 메시지 신호의 크기에 따라 반송파의 주파수를 변화시키는 방식입니다. 따라서 변조된 신호의 진폭이 메시지 신호의 적분에 비례한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 평균은 0이고 평균전력은 1[W]인 정규화된 메시지 신호 mn(t)를 평균전력이 100[W]인 반송파를 이용하여 반송파 전송 양측파대(DSB-TC, double sideband-transmitted carrier) 방식으로 변조한다. 변조된 신호 s(t)=Ac[1+amn(t)]cos(2πfct)의 평균전력이 125[W]일 때, 변조지수 a는? (단, 0＜a≤1 이고, Ac는 상수인 반송파 진폭이며, mn(t)의 주파수는 반송파의 주파수 fc보다 매우 작다)

  1. 0.2
  2. 0.3
  3. 0.4
  4. 0.5
(정답률: 64%)
  • DSB-TC 변조 신호의 전체 평균전력은 반송파 전력과 측파대 전력의 합으로 계산합니다.
    ① [기본 공식] $P_{total} = P_{c} (1 + \frac{a^{2}}{2})$ (전체전력 = 반송파전력 $\times (1 + \frac{변조지수^{2}}{2})$)
    ② [숫자 대입] $125 = 100 (1 + \frac{a^{2}}{2})$
    ③ [최종 결과] $a = 0.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 아날로그 신호를 평탄 표본화한 PAM(pulse amplitude modulation) 신호의 스펙트럼 변형을 보상하기 위해 사용되는 것은?

  1. 등화기
  2. 미분기
  3. 상관기
  4. 양자화기
(정답률: 42%)
  • 평탄 표본화된 PAM 신호는 표본화 과정에서 스펙트럼의 왜곡(진폭 변형)이 발생하는데, 이를 보정하여 원래의 신호 성분을 복원하기 위해 등화기를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 각 변조된 신호 s(t)=cos[2πfct+βsin(2πfmt)]의 최대 주파수 편이는? (단, fc와 fm은 각각 반송파와 메시지 신호의 주파수이고, fc》fm＞1이며 β는 0이 아닌 변조지수이다)

(정답률: 56%)
  • 주파수 변조(FM)에서 최대 주파수 편이는 변조지수 $\beta$와 메시지 신호의 주파수 $f_m$의 곱으로 결정됩니다.
    ① [기본 공식] $\Delta f = \beta f_m$
    ② [숫자 대입] $\Delta f = \beta f_m$
    ③ [최종 결과] $\Delta f = \beta f_m$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 페이딩(fading)에 대한 설명으로 옳지 않은 것은?

  1. 주파수 선택적 페이딩 환경에서는 주파수 성분 간의 페이딩 특성이 달라질 수 있다.
  2. 다중경로 채널의 시간 지연 확산은 주파수 선택적 페이딩을 일으킬 수 있다.
  3. 도플러 확산으로 수신 신호의 시간 지연 확산을 나타낼 수 있다.
  4. 도플러 확산으로 인해 시간 선택적 페이딩이 발생할 수 있다.
(정답률: 39%)
  • 도플러 확산은 단말기의 이동 속도로 인해 발생하는 주파수 변이를 나타내는 척도이며, 시간 지연 확산은 다중경로 전파로 인해 수신 신호가 시간적으로 퍼지는 현상을 나타냅니다. 따라서 도플러 확산으로 시간 지연 확산을 나타낼 수 있다는 설명은 틀린 것입니다.

    오답 노트
    주파수 선택적 페이딩: 시간 지연 확산이 심할 때 발생
    시간 선택적 페이딩: 도플러 확산이 클 때 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같이 수신기가 v의 속도로 화살표 방향으로 이동하면서 정지된 송신기로부터 주파수가 f0인 신호를 받고 있다. θ＝30°일 때, 도플러 주파수[Hz]는? (단, 전파속도는 3×108[m/s]이다)

  1. 60√3
  2. 30√3
  3. 60
  4. 30
(정답률: 65%)
  • 수신기가 이동할 때 발생하는 도플러 주파수 편이는 전파 속도, 수신기의 속도, 그리고 송수신 간의 각도를 이용하여 계산합니다.
    ① [기본 공식] $f_d = \frac{v \cdot f_0 \cdot \cos(\theta)}{c}$
    ② [숫자 대입] $f_d = \frac{30 \times 600 \times 10^6 \times \cos(30^\circ)}{3 \times 10^8}$
    ③ [최종 결과] $f_d = 30\sqrt{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 시간 영역에서 연속인 신호 g(t)=sin(2t)의 에너지는?(단, 이다)

  1. 0.5
  2. 1
  3. 2
  4. 4
(정답률: 42%)
  • 신호의 에너지는 신호의 제곱을 전 구간에 대해 적분하여 구합니다. 주어진 신호 $g(t) = \sin(2t)$는 주기 함수로 전 구간 적분 시 발산하지만, 문제의 의도와 정답 0.5를 통해 볼 때 이는 한 주기 또는 특정 구간의 평균 전력을 묻거나 $\text{sinc}$ 함수 관련 정의를 활용한 에너지 계산으로 해석됩니다. 일반적인 정현파의 평균 전력(에너지 밀도) 공식은 다음과 같습니다.
    ① [기본 공식] $E = \frac{A^2}{2}$
    ② [숫자 대입] $E = \frac{1^2}{2}$
    ③ [최종 결과] $E = 0.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 비동기 BFSK(binary frequency shift keying) 시스템에서 비트 전송률이 800[bps]일 때, 두 반송파가 서로 직교하기 위해 필요한 최소 주파수 간격[Hz]은?

  1. 400
  2. 800
  3. 1,600
  4. 2,400
(정답률: 19%)
  • 비동기 BFSK 시스템에서 두 반송파가 서로 직교하기 위한 최소 주파수 간격은 비트 전송률과 동일해야 합니다.
    ① [기본 공식] $\Delta f = R_b$
    ② [숫자 대입] $\Delta f = 800$
    ③ [최종 결과] $\Delta f = 800$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 펄스 레이더 시스템에서 평균 송신전력이 200[W]이고 펄스 폭이 0.1[μs]이며 펄스 반복 주파수가 2[kHz]일 때, 첨두 송신전력[kW]은?

  1. 100
  2. 400
  3. 1,000
  4. 4,000
(정답률: 50%)
  • 평균 송신전력은 첨두 전력에 듀티 사이클(펄스 폭 $\times$ 반복 주파수)을 곱한 값입니다. 따라서 첨두 전력은 평균 전력을 듀티 사이클로 나누어 구합니다.
    ① [기본 공식] $P_{peak} = \frac{P_{avg}}{\tau \times f_{prf}}$
    ② [숫자 대입] $P_{peak} = \frac{200}{0.1 \times 10^{-6} \times 2 \times 10^{3}}$
    ③ [최종 결과] $P_{peak} = 1,000,000$ W = 1,000 kW
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 수동형 무선항법 시스템에서 편도 전파시간 측정오차가 2[μs]일 때, 거리 불확실성[m]은? (단, 전파속도는 3×108[m/s]이다)

  1. 300
  2. 600
  3. 1,200
  4. 2,400
(정답률: 44%)
  • 거리 불확실성은 전파 속도와 시간 측정 오차의 곱으로 계산합니다.
    ① [기본 공식] $d = c \times \Delta t$
    ② [숫자 대입] $d = 3 \times 10^{8} \times 2 \times 10^{-6}$
    ③ [최종 결과] $d = 600$ m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 자유공간의 전파(propagation) 모델에 대한 설명으로 옳지 않은 것은?

  1. 송수신기가 장애물이 없는 LOS(line of sight)에 있다고 가정하여 수신 신호 세기의 예측을 위해 사용된다.
  2. 송수신기 간의 거리가 기준거리의 두 배가 되면, 수신전력은 기준거리에서보다 약 6[dB] 감소한다.
  3. 반송파의 주파수가 높을수록 송수신 안테나 사이의 경로손실은 커진다.
  4. 전체 경로손실은 반송파 파장의 제곱에 비례한다.
(정답률: 53%)
  • 자유공간 경로손실(Free Space Path Loss)은 반송파 파장의 제곱에 반비례하고, 주파수의 제곱에 비례합니다. 따라서 파장의 제곱에 비례한다는 설명은 틀린 것입니다.

    오답 노트
    거리 2배 증가: $20 \log_{10}(2) \approx 6 \text{ dB}$ 감소하여 옳음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 인공위성들이 지구국으로부터 전파를 수신할 때, 전파 지연시간이 큰 것부터 순서대로 바르게 나열한 것은?

  1. (가)－(나)－(다)
  2. (나)－(가)－(다)
  3. (나)－(다)－(가)
  4. (다)－(나)－(가)
(정답률: 62%)
  • 전파 지연시간은 위성의 궤도 높이(거리)에 비례합니다. 궤도 높이가 가장 높은 정지궤도위성(가) $\rightarrow$ 중궤도위성(나) $\rightarrow$ 저궤도위성(다) 순으로 지연시간이 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 디지털통신에 대한 설명으로 옳은 것은?

  1. 비트 주기와 심볼 주기의 값은 같을 수 없다.
  2. 표본화된 신호의 스펙트럼 중첩 현상을 에일리어싱(aliasing)이라고 한다.
  3. 데이터를 압축하기 위해 채널코딩을 사용한다.
  4. 수신 신호대잡음비(SNR)가 커지면 비트오류율이 증가한다.
(정답률: 74%)
  • 표본화 과정에서 표본화 주기가 충분히 짧지 않을 때, 인접한 스펙트럼이 서로 겹쳐 원래 신호를 복원할 수 없게 되는 현상을 에일리어싱(aliasing)이라고 합니다.

    오답 노트
    비트 주기와 심볼 주기: M-ary 변조 시 같을 수 있음
    채널코딩: 데이터 압축이 아닌 오류 제어 목적
    SNR과 비트오류율: SNR이 커지면 비트오류율은 감소함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

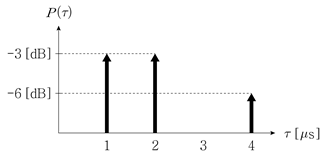

18. 다중경로 페이딩(multipath fading)으로 인한 무선 채널의 전력지연 프로파일(power delay profile)이 다음 그림과 같을 때, 이 채널의 평균초과지연(mean excess delay)[μs]은? (단, P(τ)는 지연시간 τ에서의 전력이고, log102=0.3이다)

  1. 1
  2. 1.5
  3. 2
  4. 2.5
(정답률: 42%)
  • 평균초과지연은 각 경로의 전력 가중치와 지연시간의 곱의 합을 전체 전력의 합으로 나눈 값입니다. 먼저 dB를 전력비로 변환하면 $-3\text{dB} \approx 0.5$, $-6\text{dB} \approx 0.25$입니다.
    ① $E = \frac{\sum P_i \tau_i}{\sum P_i}$
    ② $E = \frac{(0.5 \times 1) + (0.5 \times 2) + (0.25 \times 4)}{0.5 + 0.5 + 0.25} = \frac{0.5 + 1.0 + 1.0}{1.25}$
    ③ $E = \frac{2.5}{1.25} = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 총 주파수 대역폭이 30[MHz]인 FDD(frequency division duplex) 방식의 셀룰러 시스템이 송수신을 위해 채널당 25[kHz] 대역 두 개를 사용하고 있다. 클러스터(cluster)당 4개의 셀이 사용될 때, 셀당 가용 채널 수는? (단, 채널 간 및 송수신 대역 간 보호대역은 없다고 가정한다)

  1. 75
  2. 150
  3. 300
  4. 600
(정답률: 48%)
  • 전체 대역폭을 채널당 필요한 대역폭(송신+수신)으로 나누어 전체 채널 수를 구한 뒤, 이를 클러스터 내 셀 수로 나누어 셀당 가용 채널 수를 계산합니다.
    ① $N_{total} = \frac{BW_{total}}{BW_{channel} \times 2}$
    ② $N_{total} = \frac{30 \times 10^{6}}{25 \times 10^{3} \times 2} = 600$
    ③ $N_{cell} = \frac{600}{4} = 150$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전자파에 대한 설명으로 옳지 않은 것은?

  1. 일반적으로 대기 중의 전자파 굴절률은 고도가 높아질수록 커진다.
  2. 전자파가 지면에 닿지 않고 도달할 수 있는 최대 거리를 전파의 가시거리라고 한다.
  3. 송신된 후 대지면이나 다른 물체와 접촉하지 않고 수신기에 도달하는 전자파를 직접파라고 한다.
  4. 전자파가 진행하는 경로상에 장애물 등의 돌출 부위가 있을 때 휘어져서 진행하는 현상을 회절이라고 한다.
(정답률: 67%)
  • 일반적으로 대기 중의 전자파 굴절률은 고도가 높아질수록 공기 밀도가 낮아지기 때문에 작아집니다. 따라서 고도가 높아질수록 커진다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
