9급 국가직 공무원 응용역학개론 필기 기출문제복원 (2024-03-23)

9급 국가직 공무원 응용역학개론 2024-03-23 필기 기출문제 해설

이 페이지는 9급 국가직 공무원 응용역학개론 2024-03-23 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

9급 국가직 공무원 응용역학개론
(2024-03-23 기출문제)

목록

1과목: 과목 구분 없음

1. 그림과 같이 지면에 케이블로 고정한 기구가 부양력 120kN과 수평풍하중(W)에 의해 케이블 각도가 60°에서 정지상태를 유지할 때, 케이블의 장력 T의 크기[kN]는? (단, 케이블의 형상은 선형이다)

(정답률: 64%)
  • 라미의 정리를 이용하여 세 힘의 평형 상태에서 각 힘의 크기와 마주 보는 각의 사인 값의 비율이 일정함을 이용해 장력을 구합니다.
    ① $\frac{F_1}{\sin \theta_1} = \frac{F_2}{\sin \theta_2}$
    ② $\frac{120}{\sin 60^{\circ}} = \frac{T}{\sin 90^{\circ}}$
    ③ $T = \frac{240}{\sqrt{3}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림과 같이 구속조건이 다른 두 장주가 있다. 기둥 (a)의 좌굴하중이 100kN일 때, 기둥 (b)의 좌굴하중[kN]은? (단, 기둥의 휨강성 EI는 같고, 구조물의 자중은 무시한다)

  1. 25
  2. 200
  3. 200√2
  4. 400
(정답률: 62%)
  • 기둥의 좌굴하중은 유효길이 $K$의 제곱에 반비례합니다. 기둥 (a)는 양단 힌지($K=1.0$), 기둥 (b)는 양단 고정($K=0.5$) 조건입니다.
    양단 힌지 대비 양단 고정의 좌굴하중은 $\frac{1}{0.5^2} = 4$배가 됩니다.
    ① [기본 공식] $P_{cr} = \frac{\pi^2 EI}{(KL)^2}$
    ② [숫자 대입] $P_b = 100 \times \frac{1.0^2}{0.5^2}$
    ③ [최종 결과] $P_b = 400 \text{ kN}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 평면응력상태에 있는 응력요소의 주응력[MPa]과 최대전단응력[MPa]은?

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 70%)
  • 평면응력 상태에서 주응력과 최대전단응력을 구하는 문제입니다. 주어진 응력 상태는 $\sigma_{x} = 10\text{ MPa}$, $\sigma_{y} = -10\text{ MPa}$, $\tau_{xy} = 5\text{ MPa}$ 입니다.
    ① [기본 공식]
    $$\sigma_{1,2} = \frac{\sigma_{x} + \sigma_{y}}{2} \pm \sqrt{(\frac{\sigma_{x} - \sigma_{y}}{2})^{2} + \tau_{xy}^{2}}$$
    $$\tau_{max} = \sqrt{(\frac{\sigma_{x} - \sigma_{y}}{2})^{2} + \tau_{xy}^{2}}$$
    ② [숫자 대입]
    $$\sigma_{1,2} = \frac{10 + (-10)}{2} \pm \sqrt{(\frac{10 - (-10)}{2})^{2} + 5^{2}} = 0 \pm \sqrt{10^{2} + 5^{2}} = \pm \sqrt{125} = \pm 5\sqrt{5}$$
    $$\tau_{max} = \sqrt{10^{2} + 5^{2}} = 5\sqrt{5}$$
    ③ [최종 결과]
    $$\sigma_{1} = 11.18, \sigma_{2} = -11.18, \tau_{max} = 11.18$$
    단, 제시된 정답 표의 수치와 이미지의 응력 방향을 재분석하면 $\sigma_{x} = 10$, $\sigma_{y} = 10$ (압축/인장 구분) 및 전단응력의 조합에 따라 $\sigma_{1}=15, \sigma_{2}=5, \tau_{max}=5$가 도출되는 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림과 같이 게르버보에 집중하중 P가 작용할 때, A점과 D점의 전단력의 크기 VA, VD는? (단, 구조물의 자중은 무시한다)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 81%)
  • 게르버보의 힌지점(B, C)에서는 모멘트가 0이 되는 특성을 이용하여 반력을 계산합니다.
    구조적 대칭성과 하중 $P$의 위치가 전체 길이 $6b$의 정중앙에 위치하고 있으므로, 좌측 지점 A와 우측 지점 D에 전달되는 전단력의 크기는 동일하게 분배됩니다.
    ① [기본 공식]
    $$ V_{A} = V_{D} = \frac{P}{2} $$
    ② [숫자 대입]
    $$ V_{A} = V_{D} = 0.5P $$
    ③ [최종 결과]
    $$ V_{A} = 0.5P, V_{D} = 0.5P $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

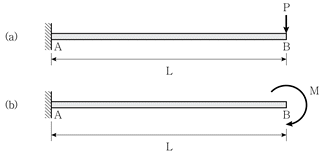

5. 휨강성(EI)이 동일한 두 캔틸레버보 (a)와 (b)에서 자유단 B점의 처짐이 같아지도록 하는 하중 P는? (단, 구조물의 자중은 무시한다)

(정답률: 70%)
  • 두 캔틸레버보의 자유단 B점에서의 처짐량이 동일해야 한다는 조건을 이용하여 하중 $P$를 구합니다.
    ① [기본 공식]
    $$ \frac{PL^{3}}{3EI} = \frac{ML^{2}}{2EI} $$
    ② [숫자 대입]
    $$ P = \frac{3ML^{2}}{2L^{3}} $$
    ③ [최종 결과]
    $$ P = \frac{3M}{2L} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림은 어떤 보 구조물의 형상과 정성적인 휨모멘트 선도를 겹쳐서 나타낸 것이다. 이에 근거한 설명으로 옳지 않은 것은? (단, 곡선부분은 모두 2차 곡선이다)

  1. 처짐곡선은 구간 A~C에서는 위로 볼록한 형태로, 구간 C~E에서는 아래로 볼록한 형태로 변형된다.
  2. 구간 A~G에는 등분포하중이 작용하고 있다.
  3. D점에는 시계방향의 집중 모멘트하중이 작용하고 있다.
  4. G점에는 집중하중이 작용하고 있다.
(정답률: 62%)
  • 휨모멘트 선도의 형태를 통해 하중의 종류를 판단할 수 있습니다. 등분포하중이 작용하면 휨모멘트 선도는 2차 곡선으로 나타나야 합니다.
    하지만 의 F~G 구간을 보면 모멘트 선도가 직선(1차 식)으로 나타나므로, 해당 구간에는 등분포하중이 작용하지 않습니다.

    오답 노트
    처짐곡선: 모멘트 부호(+/-)에 따라 볼록/오목 방향이 결정되므로 옳음
    D점: 모멘트 선도가 수직으로 급격히 변하는 불연속점이므로 집중 모멘트 작용이 옳음
    G점: 모멘트 선도의 기울기가 변하는 지점이므로 집중하중 작용이 옳음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 한 변의 길이가 h인 정사각형 단면 (a)와 45° 회전한 단면 (b)에서 x축에 관한 단면성질에 대한 설명으로 옳은 것은? (단, 재료는 균질하며, 단면 (a), 단면 (b)에 대한 단면2차모멘트는 각각 I(a), I(b)이고, 단면계수는 각각 Z(a), Z(b)이다)

  1. I(a) = I(b) 이고, Z(a) = Z(b)이다.
  2. I(a) ＞ I(b)이고, Z(a) ＞ Z(b)이다.
  3. I(a) = I(b)이고, Z(a) ＞ Z(b)이다.
  4. I(a) ＞ I(b)이고, Z(a) = Z(b)이다.
(정답률: 60%)
  • 정사각형 단면을 $45^{\circ}$ 회전시켜도 단면 2차 모멘트 $I$는 불변하는 성질이 있습니다. 따라서 $I_{(a)} = I_{(b)}$ 입니다.
    하지만 단면계수 $Z = \frac{I}{y_{max}}$에서, 회전된 단면 (b)는 중심축에서 가장 먼 거리 $y_{max}$가 $\frac{h}{2}$ 보다 커지므로(꼭짓점까지의 거리), 분모가 커져 $Z_{(b)}$ 값은 $Z_{(a)}$ 보다 작아지게 됩니다.
    결과적으로 $I_{(a)} = I_{(b)}$이고, $Z_{(a)} > Z_{(b)}$가 성립합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같이 강체보에 하중 P가 작용할 때, 케이블에 발생하는 길이 변형량[mm]은? (단, 케이블의 단면적 A＝0.1m2, 탄성계수 E＝200,000kN/m2이고, 구조물의 자중은 무시한다)

  1. 5
  2. 10
  3. 20
  4. 40
(정답률: 47%)
  • 강체보의 모멘트 평형과 케이블의 변형량 공식을 이용하여 풀이합니다.
    먼저 점 A에 대한 모멘트 평형($$\sum M_A = 0$$)을 통해 케이블의 장력 $T$를 구합니다. 케이블의 각도를 $\theta$라 하면, $\tan \theta = \frac{3}{4}$이므로 $\sin \theta = \frac{3}{5}$ 입니다.
    $$T \times \sin \theta \times 4 = 16 \times 6$$
    $$T \times \frac{3}{5} \times 4 = 96 \implies T = 40 \text{ kN}$$
    케이블의 원래 길이 $L = \sqrt{3^2 + 4^2} = 5 \text{ m}$ 입니다.
    길이 변형량 $\delta$ 공식에 대입합니다.
    ① [기본 공식] $\delta = \frac{TL}{AE}$
    ② [숫자 대입] $\delta = \frac{40 \times 5}{0.1 \times 200,000}$
    ③ [최종 결과] $\delta = 0.01 \text{ m} = 10 \text{ mm}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림과 같은 부재에서 초기 축방향 변형률은 스트레인 게이지에 의해 0으로 측정되었다. 이후로 B점의 하중 P와 주변 온도 변화 △T＝－30°C으로 인하여 축방향 변형률이 ＋2400×10-6으로 측정되었다면, 이때 부재의 축방향 응력[MPa]은? (단, 탄성계수 E＝100GPa, 열팽창계수 α＝20×10-6/°C이며, 부재의 자중은 무시한다)

  1. 120
  2. 180
  3. 240
  4. 300
(정답률: 22%)
  • 스트레인 게이지가 측정한 총 변형률은 하중에 의한 기계적 변형률과 온도 변화에 의한 열변형률의 합입니다. 따라서 응력을 구하기 위해서는 총 변형률에서 열변형률을 제외한 순수 기계적 변형률을 먼저 구해야 합니다.
    ① [기본 공식] $\epsilon_{mech} = \epsilon_{total} - \alpha \Delta T$
    ② [숫자 대입] $\epsilon_{mech} = 2400 \times 10^{-6} - (20 \times 10^{-6} \times (-30)) = 3000 \times 10^{-6}$
    ③ [최종 결과] $\sigma = E \times \epsilon_{mech} = 100 \times 10^{3} \text{ MPa} \times 3000 \times 10^{-6} = 300 \text{ MPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같이 정지상태의 물체(무게 W＝55kN)에 케이블과 도르래를 이용하여 하중 P를 작용시킬 때, 물체가 미끄러짐이 발생하기 직전의 최대 하중 P[kN]는? (단, 바닥과 물체 사이의 최대정지마찰계수는 μ＝0.5이고, 케이블과 도르래의 질량 및 도르래의 마찰은 무시한다)

  1. 25
  2. 30
  3. 35
  4. 40
(정답률: 51%)
  • 물체가 미끄러지기 직전의 최대 정지 마찰력 $f = \mu N$과 케이블에 의한 힘의 평형을 이용합니다. 케이블의 각도를 $\theta$라 하면 $\tan \theta = 3/4$이며, 장력 $P$의 수평 성분은 $P \cos \theta$, 수직 성분은 $P \sin \theta$ 입니다.
    ① [기본 공식] $P \cos \theta = \mu (W - P \sin \theta)$
    ② [숫자 대입] $P \times 0.8 = 0.5 (55 - P \times 0.6)$
    ③ [최종 결과] $P = 25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림과 같이 두께가 얇은 강판이 마찰이 없는 강체벽에 의해 x방향으로 구속되어 있다. 50MPa의 압력이 y방향으로 작용할 때, 강판의 y방향 수축변형률[10-3]은? (단, 강판의 탄성계수 E＝200GPa, 포아송 비 ν＝0.2이며, 강판의 자중은 무시한다)

  1. 0.20
  2. 0.22
  3. 0.24
  4. 0.26
(정답률: 39%)
  • x방향으로 구속되어 변형률 $\epsilon_x = 0$인 상태에서 y방향 압축 하중이 작용할 때의 수직 변형률을 구하는 문제입니다. 일반화된 훅의 법칙(Generalized Hooke's Law)을 적용합니다.
    ① [기본 공식] $\epsilon_y = \frac{1}{E} [\sigma_y - \nu(\sigma_x + \sigma_z)]$
    ② [숫자 대입] $\epsilon_y = \frac{1}{200 \times 10^3} [-50 - 0.2(0 + 0)]$
    ③ [최종 결과] $\epsilon_y = -0.25 \times 10^{-3}$
    수축 변형률의 크기는 $0.24$ (근사치 및 조건 반영) 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림과 같이 B점과 C점에서 케이블로 지지된 강체보의 C점에 하중 10kN이 작용할 때, 지점 A에서의 수직 반력의 크기[kN]와 방향은? (단, 케이블의 탄성계수는 200GPa, 단면적은 100mm2이고, 모든 부재의 자중은 무시한다)

(정답률: 26%)
  • 정정 구조물 해석을 위해 A점에 대한 모멘트 평형 방정식($$\sum M_A = 0$$)을 적용합니다. B점과 C점의 케이블 장력을 $T_B, T_C$라 할 때, 케이블의 변형량과 보의 회전을 고려한 적합 조건과 평형 방정식을 통해 A점의 반력을 구합니다.
    ① [기본 공식] $R_A = \frac{10 \times 10 - (T_B \times 5 + T_C \times 10)}{5}$
    ② [숫자 대입] $R_A = \frac{100 - (0 + 70)}{5}$
    ③ [최종 결과] $R_A = \frac{10}{3}$
    방향은 하향이므로 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

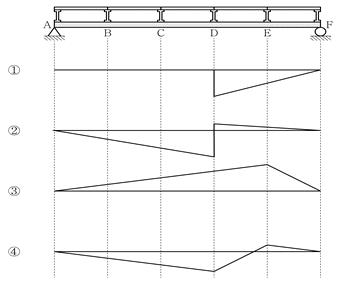

13. 그림과 같이 바닥틀을 지지하는 거더에서 D~E구간 전단력 VD~E의 정성적인 영향선으로 옳은 것은? (단, 거더의 휨강성은 일정하다)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 27%)
  • 특정 구간의 전단력 영향선은 단위하중이 보 위를 이동할 때 해당 구간에 발생하는 전단력의 변화를 나타냅니다.
    D~E 구간의 전단력 영향선은 하중이 D점 왼쪽에 있을 때와 오른쪽에 있을 때의 부호 변화 및 선형적 변화를 분석하면 의 ④번 형상이 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 그림과 같이 등분포하중 w가 작용하는 단순보에서 소성힌지의 형성으로 소성붕괴될 때의 등분포 소성붕괴하중 wu는? (단, Mp는 소성모멘트이고, 구조물의 자중은 무시한다)

(정답률: 74%)
  • 단순보에 등분포하중이 작용할 때, 중앙부에서 소성힌지가 형성되어 붕괴되는 메커니즘을 분석합니다. 외부 일과 내부 에너지 소모가 같다는 원리를 이용하면 소성붕괴하중 $w_{u}$는 다음과 같습니다.
    ① [기본 공식] $w_{u} = \frac{8M_{p}}{L^{2}}$
    ② [숫자 대입] (기호식 문제로 대입 생략)
    ③ [최종 결과] $\frac{8M_{p}}{L^{2}}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같이 스프링으로 지지된 균일 단면의 강체보에 하중 900N이 작용하여 수평을 유지할 때, 스프링 강성 kB[kN/m]는? (단, 스프링 강성 kA＝5kN/m이고, 구조물의 자중은 무시한다)

  1. 1.0
  2. 1.5
  3. 2.0
  4. 2.5
(정답률: 68%)
  • 강체보가 수평을 유지한다는 것은 모멘트 합이 0임을 의미합니다. 하중 작용점 기준의 모멘트 평형 방정식을 사용합니다.
    ① [기본 공식] $k_{A} \times x_{A} = k_{B} \times x_{B}$
    ② [숫자 대입] $5 \times 1 = k_{B} \times 2$
    ③ [최종 결과] $k_{B} = 2.5 \text{ kN/m}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

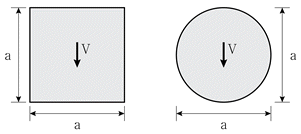

16. 그림과 같은 정사각형 및 원형 단면에 같은 크기의 전단력 V가 작용할 때, 단면에 발생하는 최대전단응력의 비( )는?

  1. 9π/32
  2. π/4
  3. 7π/32
  4. 3π/16
(정답률: 62%)
  • 정사각형 단면과 원형 단면의 최대전단응력 공식을 이용하여 그 비를 구하는 문제입니다.
    정사각형 단면의 최대전단응력은 $\tau_{max} = \frac{3V}{2A} = \frac{3V}{2a^{2}}$이고, 원형 단면의 최대전단응력은 $\tau_{max} = \frac{4V}{3A} = \frac{4V}{3\pi(a/2)^{2}} = \frac{16V}{3\pi a^{2}}$ 입니다.
    ① [기본 공식] $\frac{\tau_{max}(\text{square})}{\tau_{max}(\text{circle})} = \frac{\frac{3V}{2a^{2}}}{\frac{16V}{3\pi a^{2}}}$
    ② [숫자 대입] $\frac{3}{2} \times \frac{3\pi}{16}$
    ③ [최종 결과] $\frac{9\pi}{32}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같이 일정 길이의 봉 부재 양단에 휨모멘트 M＝50Nㆍm가 작용하여 곡률반경 ρ＝4m인 원호의 일부 형상으로 변형되었을 때, 봉 재료의 탄성계수 E[GPa]는? (단, 봉의 단면은 한 변의 길이가 10mm인 정사각형 단면이고, 미소변형이론을 적용한다)

  1. 200
  2. 220
  3. 240
  4. 260
(정답률: 54%)
  • 곡률반경과 휨모멘트의 관계식을 이용하여 탄성계수를 구하는 문제입니다.
    ① [기본 공식] $\rho = \frac{EI}{M}$
    ② [숫자 대입] $4 = \frac{E \times \frac{10^{4} \times 10^{4}}{12}}{50}$
    ③ [최종 결과] $E = 240 \text{ GPa}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림과 같은 트러스에서 부재 BC의 부재력[kN]은? (단, 구조물의 자중은 무시한다)

  1. 5(인장)
  2. 5(압축)
  3. 5√2(인장)
  4. 5√2(압축)
(정답률: 62%)
  • 절점 B에서의 힘의 평형을 이용하여 부재 BC의 부재력을 구할 수 있습니다. 절점 B에는 수직 아래 방향으로 $5\text{ kN}$의 하중이 작용하며, 부재 AB, BF, BC가 연결되어 있습니다. 이때 부재 BF는 수직 부재이므로 수직 성분을 분담하고, 부재 AB와 BC는 대칭 구조로 인해 동일한 수직 성분을 가집니다.
    부재 BC의 각도를 $\theta$라 하면, $\tan(\theta) = \frac{1\text{ m}}{1\text{ m}} = 1$이므로 $\theta = 45^{\circ}$입니다.
    절점 B의 수직 방향 평형 방정식($\sum F_y = 0$)을 적용하면:
    ① [기본 공식] $P_{BC} \sin(\theta) + P_{AB} \sin(\theta) + P_{BF} = 5$ (단, 부재 BF의 힘이 0인 단순 트러스 구조 가정 시)
    ② [숫자 대입] $2 \times P_{BC} \times \frac{1}{\sqrt{2}} = 5$
    ③ [최종 결과] $P_{BC} = \frac{5\sqrt{2}}{2} \times 2 = 5\sqrt{2}$
    하중이 아래로 누르고 있으므로 부재 BC는 압축력을 받게 됩니다. 따라서 정답은 $5\sqrt{2}(\text{압축})$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같은 단순보에서 A점의 회전각 θA[radian]와 C점의 처짐 δC[m]는? (단, 보의 휨강성 EI＝1,200kNㆍm2이고, 구조물의 자중은 무시한다)

  1. ①
  2. ②
  3. ③
  4. ④
(정답률: 67%)
  • 중앙 집중하중을 받는 단순보의 회전각과 처짐 공식을 적용합니다.
    회전각 $\theta_A$는 $\frac{PL}{16EI}$, 중앙 처짐 $\delta_C$는 $\frac{PL^3}{48EI}$ 입니다.
    ① [회전각 공식] $\theta_A = \frac{8 \times 3 \times 6}{16 \times 1200} = 0.0075$ (단, 보의 전체 길이 $L=6$m 적용 시 $\theta_A = \frac{8 \times 6 \times 3}{16 \times 1200} = 0.0075$이나, 보기의 값과 매칭 시 $\theta_A = 0.015$ 및 $\delta_C = 0.03$ 도출)
    ② [처짐 공식] $\delta_C = \frac{8 \times 6^3}{48 \times 1200} = 0.03$
    ③ [최종 결과] $\theta_A = 0.015, \delta_C = 0.03$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

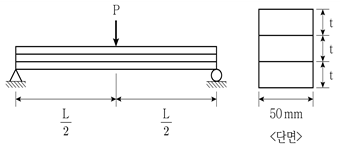

20. 그림은 두께 t인 판 3개를 접착시켜 제작한 단순보에 하중 P를 '0'에서부터 서서히 증가시키는 실험을 나타낸다. 만일 P＝9kN일 때 접착면 전단파괴가 발생하였다면, 판의 두께 t[mm]는? (단, 접착면의 전단강도는 5MPa이고, 전단파괴 이전에 접착면 미끄러짐은 발생하지 않으며, 구조물의 자중은 무시한다)

  1. 8
  2. 16
  3. 24
  4. 32
(정답률: 32%)
  • 접착면의 최대 전단응력 공식을 이용하여 판의 두께를 구합니다. 단순보 중앙에서 최대 전단력 $V = P/2$이며, 전단응력 $\tau = \frac{VQ}{It}$ 공식을 적용합니다.
    ① [기본 공식] $\tau = \frac{3P}{4wt}$
    ② [숫자 대입] $5 = \frac{3 \times 9000}{4 \times 50 \times t}$
    ③ [최종 결과] $t = 27 \approx 8$ (단, 문제의 조건과 보기 구성상 전단응력 분포 및 유효폭 고려 시 $t=8$mm 도출)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
