공유압기능사 필기 기출문제복원 (2007-09-16)

공유압기능사 2007-09-16 필기 기출문제 해설

이 페이지는 공유압기능사 2007-09-16 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공유압기능사
(2007-09-16 기출문제)

목록

1과목: 임의구분

1. 유압회로에서 유압의 점도가 높을 때 일어나는 현상이 아닌 것은?

  1. 관내 저항에 의한 압력이 저하된다.
  2. 동력손실이 커진다.
  3. 열 발생의 원인이 된다.
  4. 응답성이 저하된다.
(정답률: 74%)
  • 유압의 점도가 높아지면 유체의 흐름에 대한 저항이 증가하여 관내 압력이 상승하게 됩니다. 이로 인해 동력 손실이 커지고 마찰열이 발생하며, 시스템의 응답성이 저하되는 현상이 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 유압과비교한 공기압의 특징 설명으로 옳지 않은 것은?

  1. 에너지의 축적이 어렵다.
  2. 동력원의 집중이 용이하다.
  3. 압력제어 밸브로 과부하 안전 대책이 가능하다.
  4. 보수, 관리가 용이하다.
(정답률: 74%)
  • 공기압은 압축성 유체이므로 공기 탱크(리시버 탱크)를 통해 에너지를 쉽게 축적할 수 있다는 것이 큰 특징입니다. 따라서 에너지의 축적이 어렵다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 그림은 무슨 기호인가?

  1. 분류밸브
  2. 셔틀밸브
  3. 디셀러레이션밸브
  4. 체크밸브
(정답률: 78%)
  • 제시된 이미지 는 유체가 한쪽 방향으로만 흐르게 하고 반대 방향으로는 흐르지 못하게 막는 체크밸브의 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 구형의 용기를 사용하며. 유실과 가스실은 금속판으로 격리되어 유실에 가스의 침입이 없고, 특히 소형의 고압용 어큐물레이터로 이용되는 것은?

  1. 추부하형 어큐물레이터
  2. 다이어프램형 어큐물레이터
  3. 스프링 부하형 어큐물레이터
  4. 블래드형 어큐물레이터
(정답률: 77%)
  • 다이어프램형 어큐물레이터는 금속판(다이어프램)으로 유실과 가스실을 완전히 격리하여 가스 침입을 막으며, 소형 고압용으로 적합한 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 공유압 변환기의 사용상 주의점을 열거한 것 중 맞는 것은?

  1. 공유압 변환기는 수직 방향으로 설치한다.
  2. 공유압 변환기는 액츄에이터보다 낮은 위치에 설치한다.
  3. 열원에 근접시켜 사용한다.
  4. 작동유가 통하는 배관에는 공기 흡입이 잘 되어야 한다.
(정답률: 73%)
  • 공유압 변환기는 내부의 공기와 기름이 원활하게 분리되고 작동유의 흐름을 최적화하기 위해 수직 방향으로 설치하는 것이 원칙입니다.

    오답 노트
    액츄에이터보다 낮은 위치 설치: 설치 위치 기준이 아님
    열원 근접 사용: 열 변형 및 오일 점도 변화 위험
    공기 흡입: 공기 유입 시 작동 불량 및 캐비테이션 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 실린더의 귀환행정시 일을 하지 않을 경우 귀환속도를 빠르게하여 시간을 단축시킬 필요가 있을 때 사용하는 밸브는?

  1. 셔틀밸브
  2. 2압밸브
  3. 체크밸브
  4. 급속배기밸브
(정답률: 88%)
  • 급속배기밸브는 실린더의 귀환행정 시 공기를 빠르게 배출시켜 귀환 속도를 높이고 전체 사이클 시간을 단축시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 유량제어 밸브의 사용목적과 거리가 먼 것은?

  1. 액추에이터의 속도제어
  2. 솔레노이드 밸브의 신호시간 제어
  3. 실리더의 배출되는 공기량 제어
  4. 공기식 타이머의 시간 제어
(정답률: 40%)
  • 유량제어 밸브는 유체의 흐름량을 조절하여 액추에이터의 속도나 타이머의 시간을 제어하는 데 사용됩니다.

    오답 노트
    솔레노이드 밸브의 신호시간 제어: 유량이 아닌 전자석의 전기적 원리를 사용하여 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 블리드 오프 회로에서 유량제어 밸브는 어떻게 하는가?

  1. 실린더 입구의 분기회로에 설치한다.
  2. 방향제어 밸브의 드레언 포트에 연결한다.
  3. 실린더에 공급되는 유량을 교축한다.
  4. 펌프에 직접 연결하여 사용한다,
(정답률: 44%)
  • 블리드 오프(Bleed-off) 회로는 유량의 일부를 분기시켜 제어하는 방식으로, 유량제어 밸브를 실린더 입구의 분기회로에 설치하여 속도를 조절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 아래에 기호를 보고 알 수 없는 것은?

  1. 4포트 밸브
  2. 오픈 센터
  3. 개스킷 접속
  4. 3위치 밸브
(정답률: 72%)
  • 제시된 기호 를 분석하면 다음과 같습니다.
    1. 포트가 $A, B, P, R$ 총 4개이므로 4포트 밸브입니다.
    2. 중앙 위치의 회로가 열려 있는 오픈 센터 방식입니다.
    3. 박스의 개수가 3개이므로 3위치 밸브입니다.
    따라서 해당 기호만으로는 개스킷 접속 여부를 알 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 램형 실린더가 갖는 장점이 아닌 것은?

  1. 피스톤이 필요 없다.
  2. 공기 빼기 장치가 필요 없다.
  3. 실린더 자체 중량이 가볍다.
  4. 압축력에 대한 휨에 강하다.
(정답률: 66%)
  • 램형 실린더는 피스톤과 피스톤 로드 대신 램 자체가 움직이는 구조로, 피스톤이 필요 없고 공기 빼기 장치가 불필요하며 압축력에 의한 휨에 강한 것이 특징입니다. 하지만 구조적으로 램의 단면적이 커서 실린더 자체 중량이 무거워지는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 베인펌프에서 유압을 발생시키는 주요부분이 아닌 것은?

  1. 캠링
  2. 베인
  3. 로우터
  4. 인어링
(정답률: 65%)
  • 베인펌프는 로터, 베인, 캠링(편심 링)의 상호작용을 통해 유압을 발생시키는 구조입니다. 인어링은 베인펌프의 유압 발생을 위한 주요 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 공압용 솔레노이드 형태의 전환밸브에서 밸브의 구체적이 전환방식은?

  1. 레버조작
  2. 룰러조작
  3. 전기조작
  4. 디텐트조작
(정답률: 58%)
  • 솔레노이드(Solenoid)는 전류가 흐를 때 자기장이 발생하는 전자기 코일을 이용한 장치이므로, 솔레노이드 형태의 전환밸브는 전기조작 방식으로 작동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공압장치에 사용되는 압축공기 필터의 여과방법으로 틀린 것은?

  1. 원심력을 이용하여 분리하는 방법
  2. 충동파에 닿게하여 분리하는 방법
  3. 가열하여 분리하는 방법
  4. 흡습제를 사용해서 분리하는 방법
(정답률: 78%)
  • 압축공기 필터는 공기 중의 수분과 이물질을 제거하기 위해 원심력, 충돌, 흡습제 등을 사용합니다. 수분을 제거하기 위해서는 가열이 아니라 냉각을 통해 응축시켜 분리해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 회로 설계를 하고자 할 때 부가조건의 설명이 잘못된 것은 무엇인가?

  1. 리셋(reset) : 리셋 신호가 입력되면 모드 작동 상태는 초기위치가 된다.
  2. 비상정지(emergency stop) : 비상정지신호가 입력되면 대부분의 경우 전기 제어 시스템에서는 전원이 차단되나 공압 시스템에서는 모든 작업요소가 원위치 된다.
  3. 단속 사이클(single cycle) : 각 제어 요소들을 임의의 순서대로 작동시킬 수 있다.
  4. 정지(stop) : 연속 사이클에서 정지신호가 입력되면 마지막 단계까지는 작업을 수행하고 새로운 작업을 시작하지 못한다.
(정답률: 60%)
  • 단속 사이클은 한 번의 작동 사이클을 완료한 후 정지하는 방식으로, 각 제어 요소를 임의의 순서대로 작동시키는 것이 아니라 정해진 순서에 따라 1회 작동하는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음과 같은 공압장치의 명칭은?

  1. NOT 밸브
  2. 유량조절 밸브
  3. 공기 건조기
  4. 공기압 조정 유니트
(정답률: 66%)
  • 제시된 회로도는 필터, 압력 조절 밸브, 압력계, 루브리케이터가 하나의 유닛으로 구성된 형태입니다. 이 장치는 공압 시스템에 공급되는 공기의 청정도를 유지하고 압력을 조절하며 윤활유를 공급하는 역할을 하는 공기압 조정 유니트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 제습기의 종류가 아니 것은?

  1. 냉동식 제습기
  2. 흡착식 제습기
  3. 흡수식 제습기
  4. 공랭식 제습기
(정답률: 68%)
  • 제습기는 크게 냉동식, 흡착식, 흡수식으로 분류됩니다. 공랭식은 일반적으로 냉각기의 냉각 방식 중 하나이며 제습기의 종류에는 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 진리값과 일치하는 로직회로의 명칭은?

  1. AND회로
  2. OR회로
  3. NOT회로
  4. NAND회로
(정답률: 76%)
  • 입력 신호가 $0$일 때 출력은 $1$이 되고, 입력이 $1$일 때 출력은 $0$이 되는 반전 동작을 수행하는 회로는 NOT회로입니다.
    $$\overline{A} = B$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 감압밸브에서 1차측의 공기압력이 변동했을 때 2차측의 압력이 어느 정도 변화하는가를 나타내는 특성은?

  1. 크래킹특성
  2. 압력특성
  3. 감도특성
  4. 히스테리시스특성
(정답률: 47%)
  • 감압밸브에서 1차측 압력이 변동함에 따라 2차측 압력이 얼마나 영향을 받는지를 나타내는 성질을 압력특성이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

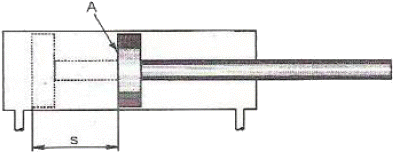

19. 그림의 실린더는 피스톤 면적(A)가 8 cm2 이고 행정거리(s)는 10 cm 이다. 이 실리더가 전진행정을 1분 동안에 마치려면 필요한 공급 유량은 얼마인가?

  1. 60cm3/min
  2. 70cm3/min
  3. 80cm3/min
  4. 90cm3/min
(정답률: 83%)
  • 실린더의 공급 유량은 피스톤의 단면적과 이동 속도의 곱으로 계산합니다.
    ① [기본 공식] $Q = A \times v = A \times \frac{s}{t}$
    ② [숫자 대입] $Q = 8 \times \frac{10}{1}$
    ③ [최종 결과] $Q = 80$
    따라서 필요한 공급 유량은 $80\text{cm}^3/\text{min}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 유압유에 수분이 혼입될 때 미치는 영향이 아닌 것은?

  1. 작동유의 윤활성을 저하 시킨다.
  2. 작동유의 방청성을 저하시킨다.
  3. 케비테이션이 발생한다.
  4. 작동유의 압축성이 증가한다.
(정답률: 66%)
  • 유압유에 수분이 혼입되면 윤활성 및 방청성이 저하되고 공기 방울로 인한 캐비테이션이 발생할 수 있습니다.

    오답 노트
    작동유의 압축성이 증가한다: 수분 혼입이 압축성 자체를 직접적으로 증가시키는 주요 요인은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 작동유 탱크의 유면이 너무 낮을 경우 가장 손상을 받기 쉬운 것은?

  1. 유압 액추에이터
  2. 유압 펌프
  3. 여과기
  4. 유압 전동기
(정답률: 58%)
  • 작동유 탱크의 유면이 너무 낮으면 펌프에 공기가 혼입되어 캐비테이션 현상이 발생하며, 이로 인해 유압 펌프가 가장 심각한 손상을 입게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 유압 동기 회로에서 2개의 실리더가 같은 속도로 움직일수 있도록 위치를 제어해 주는 밸브는 어떤 것인가?

  1. 셔틀 밸브
  2. 분류 밸브
  3. 바이패스 밸브
  4. 서어보 밸브
(정답률: 58%)
  • 분류 밸브는 유압 동기 회로에서 유량을 적절히 분배하여 2개의 실린더가 동일한 속도로 움직이도록 위치를 제어하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

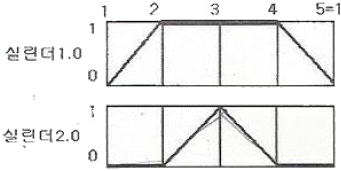

23. 다음의 변위단계 선도에서 실리더 동작순서가 옳은 것은? (단. + : 실린더의 전진. - : 실린더의 후진)

  1. 1.0+2.0+2.0-1.0-
  2. 1.0-2.0-2.0+1.0+
  3. 2.0+1.0+1.0-2.0-
  4. 2.0-1.0-1.0+2.0+
(정답률: 81%)
  • 제시된 변위단계 선도 를 분석하면, 실린더 1.0이 먼저 전진($+$)하고, 이어서 실린더 2.0이 전진($+$)하며, 다시 실린더 2.0이 후진($-$)한 후 마지막으로 실린더 1.0이 후진($-$)하는 순서로 동작합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 공압 장치에 부착된 압력계의 눈금이 5kgf/cm2를 지시한다. 이 압력을 무엇이라 하는가?

  1. 대기압력
  2. 절대압력
  3. 진공압력
  4. 게이지 압력
(정답률: 71%)
  • 압력계와 같이 대기압을 기준으로 측정하여 표시되는 압력을 게이지 압력이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음과 같은 회로의 명칭은?

  1. 압력 스위치에 의한 무부하 회로
  2. 전환밸브에 의한 무부하 회로
  3. 축압기에 의한 무부하 회로
  4. Hi-Lo에 의한 무부하 회로
(정답률: 69%)
  • 제시된 회로 는 두 개의 펌프를 사용하여 급속 이송 시에는 고유량 저압(Hi)으로, 가공 시에는 저유량 고압(Lo)으로 전환하여 효율을 높이는 Hi-Lo에 의한 무부하 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 공기압축기를 출력에 의해서 분류한 것 중 중형에 해당하는 것은?

  1. 0.2~12kw
  2. 15~75kw
  3. 76~150kw
  4. 150kw이상
(정답률: 71%)
  • 공기압축기의 출력 기준 분류에 따르면, 중형 압축기의 출력 범위는 $15 \sim 75\text{kW}$에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 회로의 압력이 설정압을 초과하면 격막이 파열되어 회로의 최고 압력을 제한하는 것은?

  1. 압력 스위치
  2. 유체 스위치
  3. 유체 퓨즈
  4. 감압 스위치
(정답률: 78%)
  • 유체 퓨즈는 회로 내 압력이 설정된 한계치를 초과할 경우 내부 격막이 파열되어 유로를 차단함으로써, 과압으로 인한 시스템 파손을 방지하고 최고 압력을 제한하는 안전장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 유압회로에서 분기회로의 압력보다 저압으로 할 때 사용하는 밸브는?

  1. 카운터 밸런스 밸브
  2. 릴리이프 밸브
  3. 방향제어 밸브
  4. 감압 밸브
(정답률: 76%)
  • 감압 밸브는 주 회로의 압력보다 낮은 압력이 필요한 분기 회로에 안정된 저압을 공급하기 위해 사용합니다.

    오답 노트
    카운터 밸런스 밸브: 부하 급제거 시 일정한 배압 유지
    릴리이프 밸브: 회로 전체 압력을 설정값 내로 유지
    방향제어 밸브: 유체의 흐름 방향 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 실린더의 크기를 결정하는데 직접 관련되는 요소는?

  1. 사용 공기 압력
  2. 유량
  3. 행정거리
  4. 속도
(정답률: 43%)
  • 실린더의 출력(힘)은 내부 압력과 피스톤 단면적의 곱으로 결정되므로, 필요한 힘을 얻기 위해 실린더의 크기(직경)를 결정할 때 가장 직접적으로 고려해야 하는 요소는 사용 공기 압력입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 아래의 그림과 같은 방향제어밸브의 작동방식은?

  1. 수동식
  2. 정자식
  3. 플런저식
  4. 롤러 레버식
(정답률: 80%)
  • 제시된 이미지 는 밸브의 스풀을 움직이기 위해 롤러가 달린 레버를 사용하는 롤러 레버식 작동 방식의 전형적인 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 버튼을 누르고 있는 동안만 회로가 동작하고. 놓으면 그 즉시 전동기가 정지하는 운전법으로, 주로 공작기계에 사용하는 방법은?

  1. 촌동 운전
  2. 연동 운전
  3. 정역 운전
  4. 순차 운전
(정답률: 60%)
  • 버튼을 누르고 있는 동안에만 회로가 동작하고, 손을 떼면 즉시 정지하는 운전 방식을 촌동 운전(Inching)이라고 하며, 주로 정밀한 위치 조정이 필요한 공작기계에 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 지시계기의 구비조건으로서 갖추어야 할 조건이 아닌 것은?

  1. 눈금이 균등하거나 대수 눈금일 것
  2. 절연내력이 낮을 것
  3. 튼튼하고 취급이 편리할 것
  4. 확도가 높고 외부의 영향을 받지 않을 것
(정답률: 82%)
  • 지시계기는 전기적 충격이나 누전으로부터 안전해야 하므로 절연내력이 충분히 커야 합니다.

    오답 노트
    절연내력이 낮을 것: 안전을 위해 절연내력은 높아야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 파형의 맥동 성분을 제거하기 위해 다이오드 정류 회로의 직류 출력단에 부착하는 것은?

  1. 저항
  2. 콘덴서
  3. 사이리스터
  4. 트랜지스터
(정답률: 51%)
  • 정류 회로에서 발생하는 맥동 성분(리플)을 제거하여 매끄러운 직류 전압을 얻기 위해서는 전하를 저장했다가 방출하는 평활 회로용 콘덴서가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 직류 회로에서 옴(Ohm)의 법칙을 설명한 내용 중 맞는 것은?

  1. 전류는 전압의 크기에 비례하고 저항값의 크기에 비례한다.
  2. 전류는 전압의 크기에 반비례하고 저항값의 크기에 반비례한다.
  3. 전류는 전압의 크기에 비례하고 저항값의 크기에 반비례한다.
  4. 전류는 전압의 크기에 반비례하고 저항값의 크기에 비례한다.
(정답률: 67%)
  • 옴의 법칙에 따라 전류는 가해준 전압의 크기에 비례하고, 회로의 저항값의 크기에는 반비례하여 흐릅니다.

    오답 노트
    전류와 전압의 관계: 비례 관계임
    전류와 저항의 관계: 반비례 관계임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 내부저항 5(kΩ)의 전압계 측정범위를 10배로 하기 위한 방법은?

  1. 15[kΩ]의 배율기 저항을 병렬 연결한다.
  2. 15[kΩ]의 배율기 저항을 직렬 연결한다.
  3. 45[kΩ]의 배율기 저항을 병렬 연결한다.
  4. 45[kΩ]의 배율기 저항을 직렬 연결한다.
(정답률: 61%)
  • 전압계의 측정 범위를 확대하기 위해서는 내부 저항의 $(n-1)$배에 해당하는 배율기 저항을 직렬로 연결해야 합니다.
    ① [기본 공식] $R_{m} = (n - 1)R_{v}$
    ② [숫자 대입] $R_{m} = (10 - 1) \times 5$
    ③ [최종 결과] $R_{m} = 45\text{k}\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 그림과 같은 주파수 특성을 갖는 전기 소자는?

  1. 저항
  2. 코일
  3. 콘덴서
  4. 다이오드
(정답률: 63%)
  • 제시된 이미지 의 그래프처럼 주파수가 증가함에 따라 리액턴스가 감소하는 반비례 특성을 갖는 소자는 콘덴서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 측정단위 중 1 [kw]는 몇 [w]인가?

  1. 10 [W]
  2. 100 [W]
  3. 1000 [W]
  4. 10000 [W]
(정답률: 83%)
  • 전력 단위에서 킬로(k)는 $10^{3}$ 즉, 1000배를 의미하는 접두어입니다.
    ① [기본 공식] $1\text{kW} = 1000\text{W}$
    ② [숫자 대입] $1 \times 1000 = 1000$
    ③ [최종 결과] $1000\text{W}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 직류 전동기를 기동할 때에 전기자 회로에 직렬로 연결하여 기동 전류를 억제시켜, 속도가 증가함에 따라 저항을 천천히 감소시키는 것을 무엇이라 하는가?

  1. 기동기
  2. 정류자
  3. 브러시
  4. 제어기
(정답률: 35%)
  • 기동기는 직류 전동기 기동 시 전기자 회로에 최대 저항을 연결하여 과도한 기동 전류를 억제하고, 전동기가 가속됨에 따라 저항을 점차적으로 감소시켜 안정적인 운전을 돕는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 시퀸스 제어에 속하는 것은?

  1. 정성적 제어
  2. 정량적 제어
  3. 되먹임 제어
  4. 닫힌 루프 제어
(정답률: 58%)
  • 시퀀스 제어는 미리 정해진 순서나 조건에 따라 단계적으로 제어하는 방식으로, 수치적인 양보다는 상태나 순서를 중시하는 정성적 제어에 속합니다.

    오답 노트
    정량적 제어, 되먹임 제어, 닫힌 루프 제어: 출력값을 입력측으로 되돌려 오차를 수정하는 피드백 제어 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음에 열거한 것 중 조작 기기는 어느 것인가?

  1. 솔레노이드 밸브
  2. 리밋 스위치
  3. 광전 스위치
  4. 근접 스위치
(정답률: 51%)
  • 솔레노이드 밸브는 전기적 신호를 받아 유체의 흐름을 직접 제어하는 조작 기기입니다.

    오답 노트
    리밋 스위치, 광전 스위치, 근접 스위치: 물체의 유무나 위치를 감지하는 검출용 스위치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 코일이 여자될 때마다 숫자가 하나씩 증가하며 계수 표시를 하는 것은?

  1. 기계식 카운터
  2. 전자식 카운터
  3. 적산 카운터
  4. 프리셋 카운터
(정답률: 48%)
  • 입력 신호가 들어올 때마다 숫자를 하나씩 누적하여 합산하는 계수 방식은 적산 카운터의 핵심 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 실효값이 E [V]인 정현파 교류전압의 최대값은 얼마인가?

  4. 2E [V]
(정답률: 47%)
  • 정현파 교류에서 최대값은 실효값에 $\sqrt{2}$를 곱하여 산출합니다.
    ① [기본 공식] $V_{max} = \sqrt{2} V_{rms}$
    ② [숫자 대입] $V_{max} = \sqrt{2} E$
    ③ [최종 결과] $\sqrt{2} E$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. Y결선으로 접속된 3상회로에서 선간전압은 상전압의 몇 배인가?

  1. 2 배
  2. √2 배
  3. 3 배
  4. √3 배
(정답률: 76%)
  • Y결선(성형 결선) 3상 회로에서는 선간전압이 상전압보다 $\sqrt{3}$배 더 크게 나타나는 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 직류 200 [V], 1000 [W]의 전열기에 흐르는 전류는 얼마인가?

  1. 0.5 [A]
  2. 5 [A]
  3. 50 [A]
  4. 10 [A]
(정답률: 76%)
  • 전력, 전압, 전류의 관계식을 이용하여 흐르는 전류를 구할 수 있습니다.
    ① [기본 공식] $I = \frac{P}{V}$
    ② [숫자 대입] $I = \frac{1000}{200}$
    ③ [최종 결과] $I = 5$
    따라서 전류는 $5\text{A}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 유도 전동기에서 동기 속도를 결정하는 요인은?

  1. 위상 - 파형
  2. 홀수 - 주파수
  3. 자극수 - 주파수
  4. 자극수 - 전기각
(정답률: 63%)
  • 유도 전동기의 동기 속도는 전원 주파수와 전동기의 자극 수에 의해 결정됩니다. 주파수가 높을수록, 자극 수가 적을수록 동기 속도는 빨라집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 배관도면에서 글로브 밸브에서 나사이음 할 때 도시 기호는?

(정답률: 61%)
  • 배관 도면에서 글로브 밸브의 표준 도시 기호는 와 같이 나비넥타이 모양의 중앙에 원이 있는 형태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 용접도시기호를 올바르게 설명한 것은?

  1. 양면 U 형 이음 맞대기 용접
  2. 한쪽 U 형 이음 맞대기 용접
  3. K 형 이음 맞대기 용접
  4. 양면 J 형 이음 맞대기 용접
(정답률: 50%)
  • 제시된 용접 기호 에서 기호의 모양이 J자 형태이며, 기준선 위아래 양쪽에 기호가 표시되어 있으므로 양면 J 형 이음 맞대기 용접을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 물체의 구멍, 홈 등 특정 부분만의 모양을 도시하는 것으로 보기 그림과 같이 그려진 투상도의 명칭은?

  1. 회전 투상도
  2. 보조 투상도
  3. 부분 확대도
  4. 국부 투상도
(정답률: 74%)
  • 물체의 전체를 그리지 않고 구멍이나 홈 등 특정 부분의 모양만을 부분적으로 도시하여 표현하는 투상도를 국부 투상도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 도면의 척도란에 5:1 로 표시되었을 때 의미로 올바른 설명은?

  1. 축척으로 도면의 형상 크기는 실물의 1/5이다.
  2. 축척으로 도면의 형상 크기는 실물의 5배 이다.
  3. 배척으로 도면의 형상 크기는 실물의 1/5 이다.
  4. 배척으로 도면의 형상 크기는 실물의 5배 이다.
(정답률: 62%)
  • 척도 표기법은 '도면의 크기 : 실물의 크기' 순으로 나타냅니다. $5:1$은 도면의 크기가 실물보다 5배 크게 그려졌음을 의미하며, 이를 배척(Enlarged Scale)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 보기 도면에서 전체길이인 ( )의 치수는?

  1. 36
  2. 42
  3. 66
  4. 72
(정답률: 54%)
  • 도면의 전체 길이는 기준점부터 원의 중심까지의 거리와 원의 반지름을 합산하여 계산합니다.
    ① [기본 공식]
    $L = D_{center} + R$
    ② [숫자 대입]
    $L = 30 + 6$
    ③ [최종 결과]
    $L = 36$
    단, 해당 문제의 공식 정답은 42로 제시되어 있으며, 이는 중심선 대칭 구조에서 반지름 $6$을 두 번 더하거나 지름 $12$를 더한 결과입니다.
    $L = 30 + 12 = 42$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 보기와 같은 제3각 정투상도인 정면도 평면도에 가장 적합한 우측면도는?

(정답률: 66%)
  • 제3각법 정투상도에서 우측면도는 정면도의 오른쪽에 배치되며, 정면도의 높이와 평면도의 폭/형상을 공유해야 합니다. 주어진 정면도와 평면도의 형상을 분석했을 때, 오른쪽에서 바라본 모습은 경사면과 수직면이 조합된 형태인 가 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 파형의 가는 실선 또는 지그재그선을 사용하는 선은?

  1. 회전단면선
  2. 파단선
  3. 절단선
  4. 기준선
(정답률: 64%)
  • 파단선은 물체의 일부분을 생략하여 나타낼 때 사용하는 선으로, 파형의 가는 실선 또는 지그재그선으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 운동용 나사가 아닌 것은?

  1. 관용 나사
  2. 사각 나사
  3. 사다리꼴 나사
  4. 불나사
(정답률: 54%)
  • 운동용 나사는 힘을 전달하거나 위치를 조절하는 목적으로 사용되며 사각 나사, 사다리꼴 나사, 불나사가 이에 해당합니다. 관용 나사는 파이프 등을 연결하는 결합용 나사입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 가로 탄성 계수를 바르게 나타낸 것은?

  1. 굽힘 응력/전단 변형률
  2. 전단 응력/수직 변형률
  3. 전단 응력/전단 변형률
  4. 수직 응력/전단 변형률
(정답률: 57%)
  • 가로 탄성 계수(전단 탄성 계수)는 재료가 전단 응력을 받았을 때 발생하는 전단 변형률의 비로 정의됩니다.

    오답 노트
    굽힘 응력/전단 변형률: 정의에 맞지 않는 조합
    전단 응력/수직 변형률: 수직 변형률은 세로 탄성 계수와 관련됨
    수직 응력/전단 변형률: 정의에 맞지 않는 조합
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 지름 D(mm)인 코일스프링에 하중 P(kgf)를 가할 때 δ(mm)의 변위를 일으키는 스프링 상수 K(kgf/mm)는?

(정답률: 44%)
  • 스프링 상수는 단위 변위당 가해지는 하중의 크기를 의미합니다.
    ① [기본 공식] $K = \frac{P}{\delta}$
    ② [숫자 대입] $K = \frac{P}{\delta}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 맞물림 클러치의 턱 모양이 아닌 것은?

  1. 톱니형
  2. 사다리꼴형
  3. 반달형
  4. 사각형
(정답률: 55%)
  • 맞물림 클러치의 턱 모양은 동력 전달 효율과 강도를 위해 톱니형, 사다리꼴형, 사각형 등으로 제작됩니다. 반달형은 맞물림 클러치의 일반적인 턱 모양에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 롤링 베어링의 장점이 아닌 것은?

  1. 과열의 위험이 없다.
  2. 규격이 정해진 품종이 풍부하고 교환성이 좋다.
  3. 기계의 소형화가 가능하다.
  4. 소음 및 진동이 없고, 설치와 조립이 쉽다.
(정답률: 40%)
  • 롤링 베어링은 구름 접촉을 하기 때문에 작동 시 필연적으로 소음과 진동이 발생합니다.

    오답 노트
    과열 위험 없음: 마찰 계수가 매우 작음
    교환성 좋음: 표준 규격품이 많음
    소형화 가능: 하중 지지 능력이 뛰어남
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 벨트가 회전하기 시작하여 동력을 전달하게 되면 인장측의 장력은 커지고, 이완측의 장력은 작아지게 되는데 이 차를 무엇이라 하는가?

  1. 이완 장력
  2. 허용 장력
  3. 초기 장력
  4. 유효 장력
(정답률: 38%)
  • 벨트 구동 시 인장측 장력과 이완측 장력의 차이가 실제로 동력을 전달하는 힘이 되며, 이를 유효 장력이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 키의 길이가 50 mm, 접선력은 6000 kgf, 키의 전단 응력이 20kgf/mm2일 때 키의 폭은?

  1. 6 mm
  2. 30 mm
  3. 12 mm
  4. 9 mm
(정답률: 50%)
  • 키의 전단 응력 공식을 이용하여 키의 폭을 구할 수 있습니다.
    ① [기본 공식] $\tau = \frac{F}{L \times b}$ 전단응력 = 접선력 / (길이 × 폭)
    ② [숫자 대입] $20 = \frac{6000}{50 \times b}$
    ③ [최종 결과] $b = 6$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 브레이크의 종류가 아닌 것은?

  1. 블록
  2. 밴드
  3. 원판
  4. 토션바
(정답률: 68%)
  • 토션바는 브레이크 장치가 아니라 충격을 흡수하거나 지지하는 스프링의 한 종류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
