공유압기능사 필기 기출문제복원 (2008-10-05)

공유압기능사
(2008-10-05 기출문제)

목록

1과목: 임의구분

1. 유압에 비하여 공기압의 장점이 아닌 것은?

  1. 안전성이 우수하다.
  2. 에너지 효율성이 좋다.
  3. 에너지 축적이 용이하다.
  4. 신속성(동작속도)이 좋다.
(정답률: 55%)
  • 공기압은 유압에 비해 에너지 효율성이 떨어집니다. 이는 공기압이 압축 과정에서 열을 방출하고, 작동 시에도 에너지 손실이 발생하기 때문입니다. 따라서 유압이 에너지 효율성이 더 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 오일 탱크 내의 압력을 대기압 상태로 유지시키는 역할을 하는 것은?

  1. 가열기
  2. 분리판
  3. 스트레이너
  4. 에어 브리더
(정답률: 60%)
  • 오일 탱크 내의 압력을 대기압 상태로 유지시키는 역할을 하는 것은 "에어 브리더"입니다. 이는 오일 탱크 내부의 공기를 자동으로 조절하여 오일이 공기가 없는 상태로 유지되도록 하기 때문입니다. 이를 통해 오일의 효율성과 안전성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 공기압 회로에서 실린더나 기타의 액추에이터로 공급되는 압축 공기의 흐름 방향을 변화시키는 밸브는?

  1. 압력제어 밸브
  2. 유량제어 밸브
  3. 방향제어 밸브
  4. 릴리프 밸브
(정답률: 88%)
  • 방향제어 밸브는 공기압 회로에서 압축 공기의 흐름 방향을 변화시키는 역할을 합니다. 이는 실린더나 기타 액추에이터의 동작 방향을 제어하기 위해 필요합니다. 따라서 방향제어 밸브가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 과도적으로 상승한 압력의 최댓값을 무엇이라 하는가?

  1. 배압
  2. 서지압
  3. 맥동
  4. 전압
(정답률: 89%)
  • 서지압은 액체나 기체가 흐르는 파이프나 관에서 과도한 압력이 발생할 때 발생하는 압력입니다. 이는 파이프나 관의 벽면에 의해 발생하는 저항으로 인해 액체나 기체의 흐름이 방해되어 발생하는 압력으로, 파이프나 관의 벽면에 발생하는 압력과는 구분됩니다. 따라서, 과도적으로 상승한 압력의 최댓값을 서지압이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 기계적 에너지를 유압 에너지로 변환하여 유압을 발생시키는 부분은?

  1. 유압 펌프
  2. 유량 밸브
  3. 유압 모터
  4. 유압 액추에이터
(정답률: 70%)
  • 기계적 에너지를 유압 에너지로 변환하여 유압을 발생시키는 부분은 유압 펌프입니다. 유압 펌프는 유체를 흡입하여 압력을 가하여 유압 에너지를 발생시키는 장치로, 유압 시스템에서 가장 기본적인 부품 중 하나입니다. 유압 펌프는 유압 모터나 유압 액추에이터 등 다른 유압 부품들이 작동하는데 필요한 유압을 공급하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 유압회로에서 어떤 부분 회로의 압력을 주회로의 압력보다 저압으로 사용하고자 할 때 사용하는 밸브는?

  1. 배압 밸브
  2. 감압 밸브
  3. 압력보상형 밸브
  4. 셔틀 밸브
(정답률: 89%)
  • 정답은 "감압 밸브"입니다. 감압 밸브는 주회로의 압력보다 낮은 압력을 유지하도록 설계된 밸브로, 주로 부하 측에서 사용됩니다. 이를 통해 부하 측에서 필요한 압력을 유지하면서도 주회로의 과도한 압력을 방지할 수 있습니다. 따라서 유압회로에서 어떤 부분 회로의 압력을 주회로의 압력보다 저압으로 사용하고자 할 때 감압 밸브를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음의 기호 중 고압실린더의 1방향 속도제어에 주로 사용되는 것은?

(정답률: 74%)
  • 고압실린더의 1방향 속도제어에는 유압식 피스톤펌프가 주로 사용됩니다. 이는 유압압력을 이용하여 피스톤을 움직여 유체를 이동시키는 방식으로 작동하기 때문입니다. 따라서 ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 압력의 크기가 변해도 같은 유량을 유지할 수 있는 유량 제어 밸브는?

  1. 니들 밸브
  2. 유량분류 밸브
  3. 압력보상 유량제어 밸브
  4. 스로틀 앤드 체크 밸브
(정답률: 83%)
  • 압력보상 유량제어 밸브는 유량을 제어하는데 있어서 압력의 크기가 변해도 일정한 유량을 유지할 수 있도록 설계되어 있기 때문입니다. 이는 밸브 내부의 압력 보상 기능으로 인해 가능하며, 압력이 변화하면 밸브가 자동으로 조절하여 유량을 일정하게 유지합니다. 따라서, 압력의 변화에도 일정한 유량을 유지해야 하는 시스템에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음의 방향 밸브 중 3개의 작동유 접속구와 2개의 위치를 가지고 있는 밸브는 어느 것인가?

(정답률: 80%)
  • 정답은 "" 입니다. 이유는 이 밸브가 작동유 접속구가 3개이고 위치가 2개인 유일한 밸브이기 때문입니다. 다른 밸브들은 작동유 접속구나 위치 중 하나가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 공유압 변환기를 에어 하이드로 실린더와 조합하여 사용할 경우 주의사항으로 틀린 것은?

  1. 에어 하이드로 실린더보다 높은 위치에 설치한다.
  2. 공유압 변환기는 수평 방향으로 설치한다.
  3. 열원의 가까이에서 사용하지 않는다.
  4. 작동유가 통하는 배관에 누설, 공기 흡입이 없도록 밀봉을 철저히 한다.
(정답률: 85%)
  • 정답은 "에어 하이드로 실린더보다 높은 위치에 설치한다."입니다.

    공유압 변환기는 에어 하이드로 실린더와 달리 유체를 이용하여 작동하기 때문에, 에어 하이드로 실린더보다 높은 위치에 설치해야 합니다. 그렇지 않으면 유체가 상승하여 공기가 혼입되어 작동에 영향을 미칠 수 있습니다. 따라서 공유압 변환기는 수평 방향으로 설치하여 작동 안정성을 유지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 방향전환 밸브의 포핏식이 갖고 있는 특징으로 맞는 것은?

  1. 이동거리가 짧고, 밀봉이 완벽하다.
  2. 이물질의 영향을 잘 받는다.
  3. 작은 힘으로 밸브가 작동한다.
  4. 윤활이 필요하며 수명이 짧다.
(정답률: 51%)
  • 방향전환 밸브의 포핏식은 작은 힘으로도 작동이 가능하며, 이동거리가 짧기 때문에 빠르게 작동할 수 있습니다. 또한 밀봉이 완벽하기 때문에 유체나 기체의 누출이 없어 안전성이 높습니다. 따라서 "이동거리가 짧고, 밀봉이 완벽하다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 압력 제어 밸브 및 스위치에 속하지 않는 것은?

  1. 압력 스위치
  2. 시퀀스 밸브
  3. 릴리프 밸브
  4. 유량제어 밸브
(정답률: 54%)
  • 압력 제어 밸브와 스위치는 시스템 내의 압력을 제어하고 모니터링하는 역할을 합니다. 릴리프 밸브는 시스템 내의 과압 상황을 방지하기 위해 설치되며, 시퀀스 밸브는 여러 개의 압력 제어 밸브를 순차적으로 작동시켜 시스템을 제어합니다. 반면에 유량제어 밸브는 시스템 내의 유체 유량을 제어하는 역할을 하기 때문에 압력 제어 밸브 및 스위치와는 다른 기능을 가지고 있습니다. 따라서 유량제어 밸브가 압력 제어 밸브 및 스위치에 속하지 않는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공압 실린더의 배출 저항을 작게 하여 운동 속도를 빠르게 하는 밸브의 명칭은?

  1. 급속 배기 밸브
  2. 시퀀스 밸브
  3. 언로드 밸브
  4. 카운터 밸런스 밸브
(정답률: 86%)
  • 공압 실린더의 배출 저항을 작게 하여 운동 속도를 빠르게 하기 위해서는 실린더 내부의 압력을 빠르게 낮춰야 합니다. 이를 위해 사용되는 밸브가 바로 "급속 배기 밸브" 입니다. 이 밸브는 실린더 내부의 공기를 빠르게 배출하여 압력을 빠르게 낮추는 역할을 합니다. 따라서 운동 속도를 빠르게 하기 위해서는 급속 배기 밸브가 필수적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 실린더, 로터리 액추에이터 등 일반 공압기기의 공기 여과에 적당한 여과기 엘리먼트의 입도는?

  1. 5[µm] 이하
  2. 5~10[µm]
  3. 10~40[µm]
  4. 40~70[µm]
(정답률: 52%)
  • 공기 여과기 엘리먼트의 입도는 일반적으로 40~70[µm]이 적당하다. 이는 일반 공압기기에서 사용되는 공기의 오염물질 크기가 대체로 40~70[µm] 이하이기 때문이다. 또한, 입도가 너무 작으면 여과기 엘리먼트가 빠르게 막히고, 입도가 너무 크면 오염물질이 통과하여 기기의 성능을 저하시킬 수 있다. 따라서, 40~70[µm]이 적당한 입도 범위로 선택된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 공압 실린더의 속도를 조정하려 한다. 이때 필요한 밸브는?

  1. 셔틀제어 밸
  2. 방향제어 밸브
  3. 2압제어 밸브
  4. 유량제어 밸브
(정답률: 83%)
  • 공압 실린더의 속도를 조정하려면 유량제어 밸브가 필요합니다. 이는 유체의 유량을 조절하여 실린더의 이동 속도를 조절할 수 있기 때문입니다. 다른 밸브들은 방향을 제어하거나 압력을 조절하는 역할을 하지만, 속도를 조절하기 위해서는 유량을 조절할 수 있는 유량제어 밸브가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 방향제어 밸브에 속하는 것은?

  1. 미터링 밸브
  2. 언로딩 밸브
  3. 솔레노이드 밸브
  4. 카운터 밸런스 밸브
(정답률: 59%)
  • 솔레노이드 밸브는 전기적인 신호에 의해 작동되는 방향제어 밸브이기 때문에 정답입니다. 미터링 밸브는 유량을 조절하는 밸브, 언로딩 밸브는 압력을 제어하는 밸브, 카운터 밸런스 밸브는 유량의 방향을 제어하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 펌프가 포함된 유압유닛에서 펌프 출구의 압력이 상승하지 않는다. 그 원인으로 적당하지 않은 것은?

  1. 릴리프 밸브의 고장
  2. 속도제어 밸브의 고장
  3. 부하가 걸리지 않음
  4. 언로드 밸브의 고장
(정답률: 61%)
  • 속도제어 밸브는 유압유닛에서 유체의 유속을 제어하는 역할을 합니다. 만약 속도제어 밸브가 고장이 나면 유체의 유속이 제어되지 않아 펌프가 출구에서 압력을 상승시키지 못하게 됩니다. 따라서 펌프가 포함된 유압유닛에서 펌프 출구의 압력이 상승하지 않는 원인으로는 속도제어 밸브의 고장이 적당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 3개의 공압 실린더를 A+, B+, C+, C-, B-의 순서로 제어하는 회로를 설계하고자 할 때, 신호의 중복(트러블)을 피하려면 몇 개의 그룹으로 나누어야 하는가? (단, A, B, C : 공압 실린더, + : 전진동작, - : 후진동작)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 60%)
  • 3개의 공압 실린더를 제어하는 회로에서, 모든 신호를 동시에 제어하면 중복(트러블)이 발생할 가능성이 있습니다. 예를 들어, A+와 B+를 동시에 제어하면 두 개의 실린더가 동시에 전진동작을 하게 되어 충돌이 발생할 수 있습니다. 따라서, 신호를 최소한 두 개의 그룹으로 나누어 제어해야 합니다. 이 경우, A+와 B+를 한 그룹으로 묶고, C+, C-, B-를 다른 그룹으로 묶으면 중복이 발생하지 않고 모든 실린더를 제어할 수 있습니다. 따라서, 정답은 "2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 유압 액추에이터의 종류가 아닌 것은?

  1. 펌프
  2. 유압 실린더
  3. 기어 모터
  4. 요동 모터
(정답률: 55%)
  • 펌프는 유압 액추에이터가 아닌 유압 구성 요소입니다. 유압 액추에이터는 유압 실린더, 기어 모터, 요동 모터 등과 같은 유압 구동 장치를 말합니다. 펌프는 유압 액체를 이동시키는 역할을 하지만, 직접적으로 움직이는 기능을 갖고 있지 않기 때문에 유압 액추에이터의 종류로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 어큐뮬레이터(축압기)의 사용 목적이 아닌 것은?

  1. 에너지의 보존
  2. 유체의 누설 방지
  3. 유체의 맥동 감쇠
  4. 충격 압력의 흡수
(정답률: 44%)
  • 어큐뮬레이터(축압기)는 유체의 맥동 감쇠, 충격 압력의 흡수, 에너지의 보존 등의 목적으로 사용됩니다. 그러나 유체의 누설 방지는 어큐뮬레이터의 주요 목적이 아닙니다. 유체의 누설 방지는 다른 장치나 방법을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 유압에너지가 가진 특성이 아닌 것은?

  1. 소형장치로 큰 출력을 얻을 수 있다.
  2. 온도변화에 큰 영향을 받지 않는다.
  3. 원격제어가 가능하다.
  4. 공기압보다 작동속도가 늦다.
(정답률: 71%)
  • 유압에너지는 압력과 부피의 곱으로 표현되는데, 온도가 변해도 압력과 부피는 변하지 않기 때문에 온도변화에 큰 영향을 받지 않습니다. 따라서 온도가 변해도 유압장치의 작동에 큰 영향을 미치지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음의 공압 실린더 중 다른 실린더에 비하여 고속으로 동작할 수 있는 것은?

  1. 텔리스코픽 실린더
  2. 충격 실린더
  3. 가변스트로크 실린더
  4. 다위치형 실린더
(정답률: 74%)
  • 충격 실린더는 작동 시간이 매우 짧아서 고속으로 동작할 수 있습니다. 이는 실린더 내부에 압축 공기를 빠르게 방출하여 작동하는 구조 때문입니다. 따라서 다른 실린더에 비해 빠른 동작이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 유압실린더에 작용하는 힘을 산출할 때 사용되는 것은?

  1. 보일의 법칙
  2. 파스칼의 원리
  3. 가속도의 법칙
  4. 플레밍의 왼손 법칙
(정답률: 78%)
  • 유압실린더에 작용하는 힘을 산출할 때는 파스칼의 원리가 사용됩니다. 이는 압력의 크기가 일정한 유체가 밀폐된 용기 내에서 전체적으로 동일하게 전달된다는 원리입니다. 따라서 유압실린더 내부에 인력을 가하면, 그 인력은 유체를 통해 실린더의 전체적인 압력으로 전달되어 작용하는 힘을 산출할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 공압 장치의 기본 요소 중 구동부에 속하는 것은?

  1. 애프터 쿨러
  2. 여과기
  3. 실린더
  4. 루브리케이터
(정답률: 73%)
  • 공압 장치에서 구동부는 압력공기를 이용하여 작동하는 부분을 말합니다. 이 중에서 실린더는 압력공기를 이용하여 움직이는 피스톤이나 플런저 등을 가지고 있어 구동부에 속합니다. 따라서 정답은 "실린더"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 구동부가 일을 하지 않아 회로에서 작동유를 필요로 하지 않을 때 작동유를 탱크로 귀환시키는 것은?

  1. AND 회로
  2. 무부하 회로
  3. 플립플롭 회로
  4. 압력설정 회로
(정답률: 74%)
  • 작동부가 일을 하지 않아 회로에서 작동유를 필요로 하지 않을 때 작동유를 탱크로 귀환시키는 것은 "무부하 회로"입니다. 이는 작동부가 작동하지 않을 때 회로에 부하가 걸리지 않도록 하기 위해 사용되는 회로로, 작동부가 작동하지 않을 때 작동유가 계속해서 회로를 돌아다니는 것을 방지하여 에너지 낭비를 줄이고 유지보수 비용을 절감할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 유압 작동유의 점도를 나타내는 단위는?

  1. 포아즈
  2. 디그리
  3. 리스크
  4. 토크
(정답률: 69%)
  • 유압 작동유의 점도를 나타내는 단위는 "포아즈"입니다. 이는 유체의 내부 저항을 나타내는 것으로, 점도가 높을수록 내부 저항이 크다는 것을 의미합니다. 따라서 유압 시스템에서는 점도가 적절하게 유지되어야 원활한 작동이 가능하며, 이를 측정하기 위해 포아즈 단위를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 시퀀스(Sequence)밸브의 정의로 맞는 것은?

  1. 펌프를 무부하로 하는 밸브
  2. 동작을 순차적으로 하는 밸브
  3. 배압을 방지하는 밸브
  4. 감압시키는 밸브
(정답률: 88%)
  • 시퀀스(Sequence)밸브는 동작을 순차적으로 하는 밸브입니다. 이는 밸브가 여러 개의 동작을 순서대로 수행하여 시스템의 안전성과 효율성을 높이기 위한 것입니다. 예를 들어, 시퀀스 밸브는 펌프를 가동하기 전에 배압을 안정화시키는 등의 작업을 수행하여 펌프를 무부하로 가동할 수 있도록 도와줍니다. 이러한 순차적인 동작은 시스템의 안정성을 높이고, 장비의 수명을 연장시키는 등의 효과를 가져옵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음의 유압 공기압 기호의 명칭은?

  1. 감압 밸브
  2. 고압우선형 셔틀 밸브
  3. 릴리프 밸브
  4. 급속배기 밸브
(정답률: 64%)
  • 유압 공기압 기호에서 위쪽에 있는 삼각형은 압력을 나타내고, 아래쪽에 있는 삼각형은 진공을 나타냅니다. 이 기호에서는 삼각형이 두 개 있으므로, 이는 공기압과 유압압이 모두 사용된다는 것을 의미합니다. 그리고 중앙에 있는 사각형은 밸브를 나타내며, 밸브의 종류에 따라 다양한 모양이 있습니다. 이 경우에는 셔틀 밸브로, 고압 우선형이라는 것은 고압 상태에서 우선적으로 열리는 밸브라는 뜻입니다. 따라서 정답은 "고압우선형 셔틀 밸브"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 공압 발생 장치의 구성상 필요 없는 장치는?

  1. 방향제어 밸브
  2. 공기탱크
  3. 압축기
  4. 냉각기
(정답률: 63%)
  • 공압 발생 장치는 압축기로 공기를 압축하여 저장하고, 공기탱크에 저장된 공기를 이용하여 작동하는데, 이때 방향제어 밸브는 공기의 흐름 방향을 제어하는 역할을 하기 때문에 구성상 필요한 장치입니다. 따라서, "방향제어 밸브"가 필요 없는 장치는 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공기 건조 방식 중 -70[℃] 정도까지의 저노점을 얻을 수 있는 공기 건조 방식은?

  1. 흡수식
  2. 냉각식
  3. 흡착식
  4. 저온 건조 방식
(정답률: 79%)
  • 흡착식 공기 건조기는 공기 중의 수분을 흡착제로부터 흡착하여 제거하는 방식으로 작동합니다. 이 방식은 -70℃ 정도까지의 저온 건조가 가능하며, 흡착제의 특성에 따라 다양한 저온 건조 조건을 제공할 수 있습니다. 따라서 이 방식이 -70℃ 정도까지의 저노점을 얻을 수 있는 공기 건조 방식인 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. SCR의 설명 중 틀린 것은?

  1. SCR은 교류가 출력된다.
  2. SCR은 한번 통전하면 게이트에 의해서 전류를 차단할 수 없다.
  3. SCR은 정류 작용이 있다.
  4. SCR은 교류전원의 위상 제어에 많이 사용된다.
(정답률: 66%)
  • SCR은 교류가 출력되는 것이 아니라, SCR을 이용하여 교류를 제어할 수 있다는 것이다. SCR은 반도체 소자로서 양방향 전류를 제어할 수 있으며, 한번 통전하면 게이트에 의해서 전류를 차단할 수 없다는 특징이 있다. 또한 SCR은 정류 작용이 있어서, 입력 전압의 크기와 상관없이 일정한 출력 전압을 유지할 수 있다. SCR은 교류전원의 위상 제어에 많이 사용되며, 조명, 가열, 모터 제어 등 다양한 분야에서 활용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전기기계는 주어진 에너지가 모두 유효한 에너지로 변환하는 것이 아니고 그 중의 일부 에너지가 없어지는 손실이 발생된다. 축과 베어링, 브러시와 정류자 등의 마찰로 인한 손실을 무엇이라 하는가?

  1. 등손
  2. 철손
  3. 기계손
  4. 표유 부하손
(정답률: 58%)
  • 전기기계에서 발생하는 손실 중 축과 베어링, 브러시와 정류자 등의 마찰로 인한 손실을 기계손이라고 합니다. 이는 기계 내부에서 발생하는 손실 중 가장 큰 부분을 차지하며, 기계의 효율을 낮추는 주요한 원인 중 하나입니다. 따라서 기계손은 전기기계의 성능을 향상시키기 위해 최소화해야 하는 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 전동기 주회로에서 THR은?

  1. 퓨즈
  2. 열동 계전기
  3. 접점
  4. 램프
(정답률: 81%)
  • THR은 열동 계전기입니다. 이는 전류가 과부하되면 열파열기로 인해 회로를 차단하는 보호장치입니다. 따라서 THR은 전기적 안전을 위해 필수적인 부품입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 측정 오차를 작게 하기 위한 전류계와 전압계의 내부 저항에 대한 설명으로 바른 것은?

  1. 전류계, 전압계 모두 큰 내부 저항
  2. 전류계, 전압계 모두 작은 내부 저항
  3. 전류계는 작은 내부 저항, 전압계는 큰 내부 저항
  4. 전류계는 큰 내부 저항, 전압계는 작은 내부 저항
(정답률: 57%)
  • 전류계는 측정하려는 전류가 흐르는 회로에 직접 연결되어 작은 내부 저항을 가지고 있어야 하며, 이는 측정하려는 전류에 영향을 최소화하기 위함입니다. 반면에 전압계는 측정하려는 회로와 병렬로 연결되어 전류가 흐르는 회로에 영향을 최소화하기 위해 큰 내부 저항을 가지고 있어야 합니다. 따라서 전류계는 작은 내부 저항, 전압계는 큰 내부 저항을 가지고 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 휘트스본 브리지 회로에서 X는 몇[Ω]인가? (단, 전류 평형이 되었을 때)

  1. 10
  2. 50
  3. 100
  4. 500
(정답률: 79%)
  • 전류 평형이 되었을 때, A와 B 사이의 전압차는 0V이므로, A와 B는 같은 전위를 가지게 됩니다. 따라서, A와 B를 연결하는 전선은 전류가 흐르지 않게 됩니다. 이에 따라, X와 Y도 같은 전위를 가지게 되고, X와 Y를 연결하는 전선도 전류가 흐르지 않게 됩니다. 따라서, X와 Y 사이의 저항은 전류가 흐르지 않는 것과 같으므로, X와 Y 사이의 저항은 500Ω입니다. 따라서, 정답은 "500"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 사인파 교류 파형에서 주기 T[s], 주파수 f[Hz]와 각속도 ω[rad/s] 사이의 관계식을 나타낸 것으로 옳은 것은?

  2. ω=2πf
  4. ω=2πT
(정답률: 69%)
  • 정답은 "ω=2πf" 입니다.

    사인파 교류 파형에서 주기 T는 한 주기가 완료되는데 걸리는 시간을 의미합니다. 주파수 f는 1초 동안 발생하는 주기의 수를 의미합니다. 즉, f=1/T 입니다.

    각속도 ω는 각도가 일정하게 변화하는 속도를 의미합니다. 각도가 일정하게 변화하므로 시간당 변화하는 각도의 크기가 일정합니다. 따라서, 각속도 ω는 시간당 변화하는 각도의 크기를 라디안 단위로 나타낸 것입니다.

    주파수 f와 각속도 ω는 모두 시간에 대한 개념이므로, 둘 사이에는 직접적인 관계가 있습니다. 한 주기에 대한 각도 변화는 2π 라디안이므로, 주파수 f에 대한 각속도 ω는 2π를 곱해주면 됩니다. 따라서, ω=2πf 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 전동기 운전 시퀀스 제어 회로에서 전동기의 연속적인 운전을 위해 반드시 들어가는 제어 회로는?

  1. 인터록
  2. 지연동작
  3. 자기유지
  4. 반복동작
(정답률: 63%)
  • 전동기 운전 시퀀스 제어 회로에서 반드시 들어가는 제어 회로는 "자기유지"입니다. 이는 전동기가 한 번 시작되면 계속해서 운전을 유지하기 위한 회로로, 전원이 차단되거나 다른 이유로 전동기가 멈추지 않도록 전동기의 회전 상태를 감지하고, 필요한 경우에는 다시 시작 신호를 보내어 전동기를 계속해서 운전시키는 역할을 합니다. 이를 통해 전동기의 연속적인 운전이 가능해지며, 생산성 향상에 큰 기여를 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. △결선된 대칭 3상 교류 전원의 선전류는 상전류의 몇 배인가?

  1. 1/2배
  2. 1배
  3. √2배
  4. √3배
(정답률: 82%)
  • △결선된 대칭 3상 교류 전원의 선전류는 상전류의 √3배입니다.

    이는 △결선된 3상 교류 전원에서 각 상의 전압이 120도 위상차를 가지기 때문입니다. 이 때, 각 상의 전압을 벡터로 나타내면 정삼각형의 세 변이 됩니다. 이 때, 선전류는 각 상의 전압 벡터의 합인데, 이는 정삼각형의 중심에서 시작하는 벡터가 됩니다. 이 벡터의 크기는 각 변의 길이의 합과 같으므로, 각 상의 전압의 크기가 V일 때, 선전류의 크기는 √3V가 됩니다. 따라서, 선전류는 상전류의 √3배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

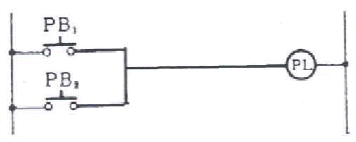

39. 그림과 같은 회로의 명칭은?

  1. OR 회로
  2. AND 회로
  3. NOT 회로
  4. NOR 회로
(정답률: 75%)
  • 이 회로는 두 개의 입력(A, B) 중 하나 이상이 1일 때 출력이 1이 되는 논리 회로입니다. 따라서 "OR 회로"라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 백열전구를 스위치로 점등 및 소등하는 것은 무슨 제어라고 하는가?

  1. 정성적 제어
  2. 되먹임 제어
  3. 정량적 제어
  4. 자동 제어
(정답률: 75%)
  • 백열전구를 스위치로 점등 및 소등하는 것은 정성적 제어이다. 이는 사람의 주관적인 판단과 경험에 의해 제어되는 것으로, 스위치를 켜거나 끄는 것은 어떤 기준이나 측정치에 따라 결정되는 것이 아니라 개인의 의지나 상황에 따라 달라지기 때문이다. 따라서 이는 정량적 제어나 자동 제어와는 다른 형태의 제어 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 절연 전선에서는 온도가 높게 되면 절연물이 열화 되어 절연 전선으로 사용할 수 없게 되므로 전선에 안전하게 흘릴 수 있는 최대 전류를 규정해 놓고 있다. 이것을 무엇이라 하는가?

  1. 허용 전류
  2. 합성 전류
  3. 단락 전류
  4. 내부 전류
(정답률: 84%)
  • 절연 전선에서는 온도가 높아지면 절연물이 열화되어 전선에 안전하게 흐를 수 있는 최대 전류가 줄어들게 됩니다. 이에 따라 전선에 대한 안전한 전류를 규정해 놓은 것이 바로 "허용 전류"입니다. 따라서 절연 전선을 사용할 때는 허용 전류를 넘지 않도록 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 정격이 5[A], 220[V]인 전기 제품을 10시간 동안 사용했을 때의 전력량[kWh]은?

  1. 1
  2. 11
  3. 21
  4. 31
(정답률: 77%)
  • 전력량[kWh] = 전력[W] × 사용시간[h] ÷ 1000

    전기 제품의 전력[W] = 전류[A] × 전압[V]
    전류[A] = 정격전력[W] ÷ 전압[V]

    따라서, 전기 제품의 전력[W] = 5[A] × 220[V] = 1100[W]
    전력량[kWh] = 1100[W] × 10[h] ÷ 1000 = 11[kWh]

    따라서, 정답은 "11"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 교류 전류 중 코일만으로 된 회로에서 전압과 전류와의 위상은?

  1. 전압이 90° 앞선다.
  2. 전압이 90° 뒤진다.
  3. 동상이다.
  4. 전류가 180° 앞선다.
(정답률: 52%)
  • 코일은 자기장을 생성하면서 전압을 유도합니다. 이때 전압과 전류의 관계는 인덕턴스에 의해 결정됩니다. 코일의 인덕턴스는 시간에 따라 전류의 변화에 반응하여 전압을 생성합니다. 이때 전압이 최대치에 도달하는 시점은 전류가 최소치에 도달하는 시점과 일치합니다. 따라서 전압과 전류는 90도 차이가 나며, 전압이 90도 앞섭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 구동회로에 가해지는 펄스 수에 비례한 회전각도만큼 회전시키는 특수 전동기는?

  1. 분권
  2. 직권
  3. 직류 스테핑
  4. 타여자
(정답률: 64%)
  • 직류 스테핑 모터는 구동회로에 가해지는 펄스 수에 비례하여 정밀한 회전각도만큼 회전시킬 수 있는 특수 전동기입니다. 이는 전류의 방향이 바뀌는 직류 전원을 사용하여 회전하는 방식으로, 분권, 직권, 타여자와는 다른 원리로 작동합니다. 따라서 정답은 "직류 스테핑"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 분류기를 사용하는 전류를 측정하는 경우 전류계의 내부 저항 0.12[Ω], 분류기의 저항 0.03[Ω]이면 그 배율은?

  1. 6
  2. 5
  3. 4
  4. 3
(정답률: 34%)
  • 전류계와 분류기가 직렬로 연결되어 있으므로 전류계와 분류기의 저항을 합한 값이 전체 회로의 저항이 됩니다.

    전체 회로의 저항 = 전류계의 내부 저항 + 분류기의 저항
    = 0.12[Ω] + 0.03[Ω]
    = 0.15[Ω]

    따라서, 전류를 측정하는 경우의 배율은 전체 회로의 저항에 대한 분류기의 저항의 비율이므로 다음과 같이 계산할 수 있습니다.

    배율 = 분류기의 저항 / 전체 회로의 저항
    = 0.03[Ω] / 0.15[Ω]
    = 1/5
    = 0.2

    따라서, 배율은 5배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 입체도에서 화살표 방향을 정면으로 한 제3각 정투상도로 가장 적합한 것은?

(정답률: 80%)
  • 정면에서 볼 때, 제3각 정투상은 뒤로 빠져있는 모습이다. 이에 따라 화살표 방향을 정면으로 한 제3각 정투상도는 ""가 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 보기와 같이 화살표 방향을 정면도로 선택하였을 때 평면도의 모양은?

(정답률: 82%)
  • 정면도에서 보면 평면도의 모양은 직사각형이며, 화살표 방향이 왼쪽으로 향하고 있기 때문에 왼쪽 벽면이 평면도의 왼쪽에 위치하게 됩니다. 따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 투상면이 각도를 가지고 있어 실형을 표시하지 못할 때에는 그림과 같이 표시할 수 있다. 무슨 투상도인가?

  1. 보조 투상도
  2. 회전 투상도
  3. 부분 투상도
  4. 국부 투상도
(정답률: 58%)
  • 이 그림은 원기둥을 x축 주위로 회전시킨 후 y축 방향으로 투영한 것이다. 따라서 이는 회전 투상도이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 배관의 간략 도시 방법에서 체크 밸브 도시 기호는?

(정답률: 57%)
  • 체크 밸브는 유체의 흐름을 방지하거나 제어하는 역할을 합니다. 따라서 체크 밸브 도시 기호는 유체의 흐름을 나타내는 화살표와 함께, 그 화살표가 가리키는 방향과 반대 방향으로 선이 그어져 있는 모양입니다. 이에 해당하는 도시 기호는 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 치수에 사용하는 기호이다. 잘못 연결된 것은?

  1. 정사각형의 변 - □
  2. 구의 반지름 - R
  3. 지름 - ø
  4. 45° 모따기 - C
(정답률: 78%)
  • 45° 모따기는 각도를 나타내는 기호가 아니라, 치수에 사용되는 기호가 아니다. 따라서 정답은 "45° 모따기 - C"이다.

    구의 반지름은 일반적으로 R이라는 기호로 표시된다. 이는 반지름(radius)의 첫 글자를 따온 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 기계제도에서 대상물의 일부를 떼어낸 경계를 표시하는 데 사용하는 선의 명칭은?

  1. 가상선
  2. 피치선
  3. 파단선
  4. 지시선
(정답률: 78%)
  • 파단선은 대상물의 일부를 떼어내는 경계를 표시하는 선으로, 파단선 위쪽에 있는 부분은 제거되고 아래쪽에 있는 부분은 남게 됩니다. 따라서 파단선은 제작 과정에서 필요한 부분만 남기고 나머지 부분을 제거할 때 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 KS용접기호 중 플러그 용접 기호는?

(정답률: 67%)
  • 정답은 "" 입니다. 이는 플러그 용접 기호로, 용접 부위의 양쪽 끝에 있는 원형으로 된 부분이 플러그를 나타냅니다. 이러한 플러그는 용접 부위의 불균일한 높이를 보완하고, 용접 부위의 강도를 높이기 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 원형봉에 비틀림 모멘트를 가하면 비틀림이 생기는 원리를 이용한 스프링은?

  1. 코일 스프링
  2. 벌류트 스프링
  3. 접시 스프링
  4. 토션바
(정답률: 67%)
  • 토션바는 원형봉에 비틀림 모멘트를 가하면 그에 따라 비틀림이 생기는 원리를 이용하여 만들어진 스프링입니다. 즉, 토션바는 원형봉을 중심으로 일정한 간격으로 끝 부분에 부착된 팔을 비틀어서 스프링 효과를 발생시키는 것입니다. 이러한 원리로 인해 토션바는 비틀림에 대한 힘을 효과적으로 흡수하고, 변형에 대한 내구성이 뛰어나며, 안정적인 성능을 보장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 직경 12[mm]의 환봉에 축방향으로 5,000[N]의 인장 하중을 가하면 인장응력은 약 몇 [N/mm2]인가?

  1. 44.2
  2. 66.4
  3. 98.6
  4. 132.6
(정답률: 46%)
  • 인장응력은 인장하중을 단면적으로 나눈 값으로 계산됩니다. 환봉의 단면적은 반지름이 6mm인 원의 넓이인 πr2 = 113.1mm2 입니다. 따라서 인장응력은 5,000[N] / 113.1[mm2] = 44.2[N/mm2] 입니다. 따라서 정답은 "44.2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 링크가 스프로킷 휠에 비스듬히 미끄러져 들어가는 구조로 되어 있어 고속운전 또는 정숙하고 원활한 운전이 필요할 때 사용하는 체인은?

  1. 롤러 체인
  2. 핀틀 체인
  3. 사이런트 체인
  4. 블록 체인
(정답률: 58%)
  • 사이런트 체인은 링크가 스프로킷 휠에 비스듬히 미끄러져 들어가는 구조로 되어 있어서 고속운전 또는 정숙하고 원활한 운전이 필요한 경우에 사용됩니다. 따라서, 이 문제에서 정답은 사이런트 체인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 호칭번호가 6208로 표기되어 있는 구름베어링이 있다. 이 표기 중에서 08이 뜻하는 것은?

  1. 틈새 기호
  2. 계열 번호
  3. 안지름 번호
  4. 등급 기호
(정답률: 75%)
  • 6208 중 08은 안지름 번호를 나타냅니다. 안지름 번호는 베어링의 내부 구조 중 가장 큰 구름의 직경을 나타내는 번호입니다. 따라서 6208은 내부 구름의 직경이 40mm인 베어링을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 접촉면의 압력을 p, 속도를v, 마찰계수가 u일 때 브레이크 용량(Brake Capacity)을 표시하는 것은?

  1. upv
  2. 1/upv
  3. pv/u
  4. u/pv
(정답률: 58%)
  • 브레이크 용량은 접촉면에서 발생하는 마찰력과 관련이 있습니다. 마찰력은 접촉면의 압력과 마찰계수, 그리고 접촉면의 면적에 비례합니다. 따라서 브레이크 용량은 압력(p)과 속도(v)에 비례하고, 마찰계수(u)에 반비례합니다. 이를 수식으로 나타내면 Brake Capacity = upv가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 너트(Nut)의 풀림을 방지하기 위하여 주로 사용되는 핀은?

  1. 평행 핀
  2. 분할 핀
  3. 테이퍼 핀
  4. 스프링 핀
(정답률: 57%)
  • 분할 핀은 너트와 볼트 사이에 삽입되어 너트의 풀림을 방지하는 핀입니다. 이 핀은 너트와 볼트의 구멍을 가로막는데, 이때 분할 핀은 구멍을 가로막는 부분이 두 개로 나뉘어져 있어서 분할되어 있는 것이 특징입니다. 이러한 분할 핀은 너트와 볼트 사이에 삽입되면서 너트가 풀리는 것을 방지하고, 또한 분할되어 있어서 쉽게 제거할 수 있습니다. 따라서 너트의 풀림을 방지하기 위해서는 분할 핀이 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 동력전달에 필요한 마찰력을 주기 위하여 정지하고 있을 때 벨트에 장력을 준 상태에서 벨트 풀리에 끼워 접촉면에 알맞은 합력이 작용하도록 하는데 이 장력을 무엇이라 하는가?

  1. 말기 장력
  2. 유효 장력
  3. 피치 장력
  4. 초기 장력
(정답률: 37%)
  • 동력전달을 위해 벨트에 장력을 주기 위해서는 벨트 풀리에 끼워진 상태에서 알맞은 합력이 작용해야 합니다. 이때, 벨트에 처음으로 장력을 가하는 것을 초기 장력이라고 합니다. 따라서, 정답은 "초기 장력"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 부품을 일정한 간격으로 유지하고 구조물 자체를 보강하는 데 사용되는 볼트는?

  1. 기초 볼트
  2. 아이 볼트
  3. 나비 볼트
  4. 스테이 볼트
(정답률: 75%)
  • 스테이 볼트는 부품을 일정한 간격으로 유지하고 구조물 자체를 보강하는 데 사용되는 볼트입니다. 다른 볼트들은 부품을 고정하는 데 사용되지만, 스테이 볼트는 구조물 전체를 강화하는 역할을 합니다. 따라서 이 문제에서 정답은 스테이 볼트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
