공유압기능사 필기 기출문제복원 (2009-09-27)

공유압기능사 2009-09-27 필기 기출문제 해설

이 페이지는 공유압기능사 2009-09-27 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공유압기능사
(2009-09-27 기출문제)

목록

1과목: 임의구분

1. 일반적으로 고온에서 볼 수 있는 현상으로, 금속에 오랜 시간 외력을 가하면 시간이 경과됨에 따라 그 변형이나 변형률이 증가되는 현상은?

  1. 피로
  2. 크리프
  3. 허용응력
  4. 안전율
(정답률: 66%)
  • 고온 상태에서 금속에 일정한 외력을 장시간 가했을 때, 시간이 지남에 따라 변형률이 계속해서 증가하는 현상을 크리프라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 코일 전체의 평균지름을 D[mm], 소선의 지름을 d[mm]라할 때, 스프링지수(C)를 구하는 식으로 옳은 것은?

  1. C=d×D
(정답률: 67%)
  • 스프링지수 $C$는 코일의 평균지름 $D$와 소선의 지름 $d$의 비율로 정의됩니다.
    $$C = \frac{D}{d}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 아이볼트(Eye Bolt)fh 52[kN]의 물체를 수직으로 들어 올리려고 한다. 이 아이 볼트 나사부의 바깥지름은 약 몇 [mm]인가? (단, 볼트재료는 연강으로 하고 허용 인장응력은 60[N/mm2]이다.)

  1. 21
  2. 33
  3. 42
  4. 59
(정답률: 48%)
  • 물체를 수직으로 들어 올릴 때 아이볼트 나사부의 지름은 허용 인장응력을 이용한 응력 공식으로 계산합니다.
    ① [기본 공식]
    $$d = \sqrt{\frac{4 \cdot P}{\pi \cdot \sigma}}$$
    (단, 문제의 기존 해설 식 $d = \sqrt{\frac{2 \cdot P}{\sigma}}$ 기준 적용)
    ② [숫자 대입]
    $$d = \sqrt{\frac{2 \cdot 52000}{60}}$$
    ③ [최종 결과]
    $$d = 41.63$$
    따라서 약 $42\text{ mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. V벨트의 단면 형태를 표시한 것 중 단면적이 가장 큰 것은?

  1. A형
  2. B형
  3. C형
  4. M형
(정답률: 72%)
  • V 벨트의 단면적 크기는 M < A < B < C < D < E 순으로 커지므로, 제시된 보기 중에서는 C형이 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 브레이크 블록의 구비 조건으로 적당하지 않은 것은?

  1. 마찰 계수가 작을 것
  2. 내마멸성이 클 것
  3. 내열성이 클 것
  4. 제동 효과가 양호할 것
(정답률: 71%)
  • 브레이크 블록은 마찰력을 이용해 제동하는 장치이므로, 제동 효과를 높이기 위해 마찰 계수가 커야 합니다.

    오답 노트
    내마멸성, 내열성, 제동 효과 양호: 브레이크 패드의 내구성과 성능을 위해 필수적인 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 원통 커플링에 속하지 않는 것은?

  1. 머프 커플링
  2. 마찰원통 커플링
  3. 셀러 커플링
  4. 유니버설 커플링
(정답률: 63%)
  • 원통 커플링은 두 축을 직선으로 연결하는 기본 형태로 머프 커플링, 마찰원통 커플링, 셀러 커플링 등이 포함됩니다.

    오답 노트
    유니버설 커플링: 두 축이 일직선상에 있지 않고 각도가 있을 때 동력을 전달하는 굴절 커플링의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 스플라인에 관한 설명으로 틀린 것은?

  1. 자동차, 공작기계, 항공기, 발전용 증기터빈 등에 널리 쓰인다.
  2. 단속 키보다 훨씬 작은 토크를 전달시킨다.
  3. 축의 둘레에 여러 개의 일정 간격의 키가 있다.
  4. 축과 보스와의 중심축을 정확하게 맞출 수 있다.
(정답률: 62%)
  • 스플라인은 축 둘레에 여러 개의 키를 배치한 구조로, 단일 키를 사용하는 방식보다 훨씬 더 큰 토크(회전력)를 전달할 수 있는 것이 핵심입니다.

    오답 노트
    단속 키보다 훨씬 작은 토크를 전달시킨다: 큰 토크 전달이 가능함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 마찰 클러치 설계 시 고려사항이 아닌 것은?

  1. 원활히 단속할 수 있도록 한다.
  2. 소형이며 가벼워야 한다.
  3. 열을 충분히 제거하고, 고착되지 않아야 한다.
  4. 접촉면의 마찰계수가 작아야 한다.
(정답률: 71%)
  • 마찰 클러치는 마찰력을 이용하여 동력을 전달하는 장치이므로, 미끄러짐을 방지하고 효율적으로 토크를 전달하기 위해서는 접촉면의 마찰계수가 충분히 커야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. OR 논리를 만족시키는 밸브는?

  1. 2압 밸브
  2. 급속 배기 밸브
  3. 셔틀 밸브
  4. 압력 시퀀스 밸브
(정답률: 78%)
  • 셔틀 밸브는 두 개의 입력 포트 중 어느 한 곳에서만 압력이 들어와도 출력 포트로 신호를 보내는 OR 논리 회로를 구현하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음과 같이 1개의 입력포트와 1개의 출력포트를 가지고 입력포트에 입력이 되지 않은 경우에만 출력포트에 출력이 나타나는 회로는?

  1. NOR 회로
  2. AND 회로
  3. NOT 회로
  4. OR 회로
(정답률: 71%)
  • 입력 포트와 출력 포트가 각각 1개씩만 존재하며, 입력이 없을 때만 출력이 나타나는 반전 동작을 수행하는 회로는 NOT 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음의 변위단계 선도에서 실린더 동작순서가 옳은 것은? (단, + : 실린더의 전진, - : 실린더의 후진)

  1. 1.0+ 2.0+ 2.0- 1.0-
  2. 1.0- 2.0- 2.0+ 1.0+
  3. 2.0+ 1.0+ 1.0- 2.0-
  4. 2.0- 1.0- 1.0+ 2.0+
(정답률: 86%)
  • 변위단계 선도에서 그래프가 $0$에서 $1$로 상승하면 전진($+$), $1$에서 $0$으로 하강하면 후진($-$)을 의미합니다.
    제시된 이미지를 분석하면:
    1. 실린더 1.0이 $0 \rightarrow 1$로 상승 ($1.0^{+}$)
    2. 실린더 2.0이 $0 \rightarrow 1$로 상승 ($2.0^{+}$)
    3. 실린더 2.0이 $1 \rightarrow 0$으로 하강 ($2.0^{-}$)
    4. 실린더 1.0이 $1 \rightarrow 0$으로 하강 ($1.0^{-}$)
    따라서 동작 순서는 $1.0^{+} \rightarrow 2.0^{+} \rightarrow 2.0^{-} \rightarrow 1.0^{-}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 압력조절 밸브에 대한 설명으로 맞는 것은?

  1. 밸브시트에 릴리프 구멍이 있는 것이 논 브리드식이다.
  2. 감압을 목적으로 사용한다.
  3. 생산된 압력을 증압하여 공급하다.
  4. 압력 릴리프 밸브라고도 한다.
(정답률: 61%)
  • 압력조절 밸브는 회로의 특정 부분에서 필요한 압력을 낮추어 일정하게 유지하는 감압을 목적으로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 압력 제어밸브에서 급격한 압력 변동에 따른 밸브 시트를 두드리는 미세한 진동이 생기는 현상은?

  1. 노킹
  2. 채터링
  3. 해머링
  4. 캐비테이션
(정답률: 56%)
  • 압력 제어밸브에서 급격한 압력 변동으로 인해 밸브 시트를 빠르게 두드리는 미세한 진동 현상을 채터링이라고 합니다.

    오답 노트
    노킹: 연소실 내 이상 폭발 소음
    해머링: 관로 내 유체 급정지로 인한 충격
    캐비테이션: 압력 저하로 인한 기포 발생 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 유압에서 이용되는 속도 제어의 3가지 기본 회로는?

  1. 미터 인 회로, 미터 아웃 회로, 록킹 회로
  2. 블리드 오프 회로, 록킹 회로, 미터 아웃 회로
  3. 미터 인 회로, 블리드 오프 회로, 록킹 회로
  4. 미터 인 회로, 블리드 오프 회로, 미터 아웃 회로
(정답률: 77%)
  • 유압 시스템에서 액추에이터의 속도를 제어하기 위한 기본 회로는 유량을 조절하는 방식에 따라 미터 인 회로, 블리드 오프 회로, 미터 아웃 회로의 3가지로 구분합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 유압펌프의 동력을 계산하는 방법으로 맞는 것은?

  1. 압력×수압면적
  2. 압력×유량
  3. 질량×가속도
  4. 힘×거리
(정답률: 76%)
  • 유압 펌프의 동력은 유체에 가해지는 압력과 단위 시간당 흐르는 유량의 곱으로 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 이상적인 유압 시스템의 최적 온도는?

  1. -35~0[℃]
  2. 10~30[℃]
  3. 45~55[℃]
  4. 65~85[℃]
(정답률: 63%)
  • 유압 시스템에서 작동유의 점도를 적절하게 유지하여 윤활 성능과 효율을 최적화할 수 있는 이상적인 온도는 $45\sim55^{\circ}C$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 유량비례 분류 밸브의 분류 비율은 어떤 범위에서 사용하는가?

  1. 1 : 1~9 : 1
  2. 1 : 1~12 : 1
  3. 1 : 1~15 : 1
  4. 1 : 1~10 : 1
(정답률: 79%)
  • 유량비례 분류 밸브의 일반적인 분류 비율 범위는 1 : 1에서 9 : 1 사이에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 전기신호를 이용하여 제어를 하는 이유로 가장 적합한 것은?

  1. 과부하에 대한 안전대책이 용이하다.
  2. 작동속도가 빠르다.
  3. 외부 누설(감전, 인화)의 영향이 없다.
  4. 출력유지가 용이하다.
(정답률: 78%)
  • 전기신호는 빛의 속도에 가깝게 전달되므로 공압이나 유압 신호에 비해 응답 시간이 매우 짧아 작동속도가 빠르다는 것이 가장 큰 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 관속을 흐르는 유체에서 “A1V1 = A2V2 = 일정" 하다는 유체 운동의 이론은 (A1, A2 : 단면적, V1, V2 : 유체속도)

  1. 파스칼의 원리
  2. 연속의 법칙
  3. 베르누이의 정리
  4. 오일러 방정식
(정답률: 49%)
  • 유체가 흐르는 관의 단면적과 유속의 곱이 일정하여, 단면적이 좁아지면 유속이 빨라지고 단면적이 넓어지면 유속이 느려진다는 원리를 연속의 법칙이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 액추에이터의 속도를 조절하는 밸브는?

  1. 감압 밸브
  2. 유량제어 밸브
  3. 방향제어 밸브
  4. 압력제어 밸브
(정답률: 77%)
  • 액추에이터의 속도는 단위 시간당 흐르는 유체의 양인 유량에 의해 결정되므로, 유량제어 밸브를 통해 속도를 조절합니다.

    오답 노트
    감압 밸브: 압력을 낮추는 역할
    방향제어 밸브: 유체의 흐름 방향을 변경하는 역할
    압력제어 밸브: 시스템의 압력을 일정하게 유지하거나 제한하여 힘을 조절하는 역할
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 어큐뮬레이터의 용도가 아닌 것은?

  1. 에너지 축적
  2. 서지압 방지
  3. 자동 릴레이 작동
  4. 펌프맥동 흡수
(정답률: 57%)
  • 어큐뮬레이터는 유압 에너지를 저장하거나 압력 변동을 흡수하는 장치입니다.

    오답 노트
    자동 릴레이 작동: 전기적 신호를 전달하는 릴레이의 기능이며 어큐뮬레이터의 용도가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 압축공기 조정 유닛(Unit)의 조합기구가 아닌 것은?

  1. 압축 공기 필터
  2. 압축 공기 조절기
  3. 압축 공기 윤활기
  4. 소음기
(정답률: 79%)
  • 압축공기 조정 유닛(F.R.L Unit)은 필터(Filter), 조절기(Regulator), 윤활기(Lubricator)의 세 가지 구성 요소로 이루어집니다.

    오답 노트
    소음기: 배기 시 소음을 줄이는 장치로 조정 유닛의 구성 요소가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 저압의 피스톤 패킹에 사용되고 피스톤에 볼트로 장착 될 수 있으며 저항이 다른 것에 비해 적은 것은?

  1. V형 패킹
  2. U형 패킹
  3. 컵형 패킹
  4. 플런저 패킹
(정답률: 45%)
  • 컵형 패킹은 저압 피스톤 패킹에 사용되며, 피스톤에 볼트로 장착이 가능하고 다른 패킹에 비해 마찰 저항이 적은 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 공압과 유압의 조합기기에 해당되는 것은?

  1. 에어 서비스 유닛
  2. 스틱 앤 슬립 유닛
  3. 하이드롤릭 체크 유닛
  4. 벤투리 포지션 유닛
(정답률: 66%)
  • 하이드롤릭 체크 유닛은 공압과 유압의 특성을 결합하여 사용하는 조합기기에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음의 기호에 해당되는 밸브가 사용되는 경우는?

  1. 실린더 유량의 제어
  2. 실린더 방향의 제어
  3. 실린더 압력의 제어
  4. 실린더 힘의 제어
(정답률: 68%)
  • 제시된 기호 는 유체의 흐름 경로를 변경하는 방향 제어 밸브의 기호이므로, 실린더 방향의 제어에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 실린더 중 양방향의 운동에서 모두 일을 할 수 있는 것은?

  1. 단동 실린더(피스톤식)
  2. 랩형 실린더
  3. 다이어프램 실린더(비피스톤식)
  4. 복동 실린더(피스톤식)
(정답률: 74%)
  • 복동 실린더(피스톤식)는 양쪽 포트에 압력을 가해 피스톤을 전진 및 후진시킬 수 있으므로, 양방향 운동 모두에서 일을 할 수 있습니다.

    오답 노트
    단동 실린더(피스톤식): 한쪽 방향으로만 압력을 가해 일을 하며, 복귀는 스프링 등으로 이루어짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 도면 기호의 명칭은 무엇인가?

  1. 유압 펌프
  2. 압축기
  3. 유압 모터
  4. 공기압 모터
(정답률: 66%)
  • 제시된 기호 는 원형 내부에 채워진 삼각형이 바깥쪽을 향하고 있는 형태로, 유체를 압송하는 유압 펌프를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 증압기에 대한 설명으로 가장 적합한 것은?

  1. 유압을 공압으로 변환한다.
  2. 낮은 압력의 압축공기를 사용하여 소형 유압실린더의 압력을 고압으로 변환한다.
  3. 대형 유압 실린더를 이용하여 저압으로 변환한다.
  4. 높은 유압 압력을 낮은 공기 압력으로 변환한다.
(정답률: 80%)
  • 증압기는 낮은 압력의 압축공기를 입력으로 사용하여 소형 유압실린더의 압력을 고압으로 변환하여 출력하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 자기 현상을 이용한 스위치로 빠른 전환 사이클이 요구될 때 적당한 스위치를 무엇이라 하는가?

  1. 전기 리밋 스위치
  2. 압력 스위치
  3. 전기 리드 스위치
  4. 광전 스위치
(정답률: 60%)
  • 자기 현상을 이용하여 접점을 개폐하는 스위치로, 응답 속도가 매우 빨라 빠른 전환 사이클이 필요한 곳에 적합한 것은 전기 리드 스위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 공압 실린더가 운동할 때 낼 수 있는 힘(F)을 식으로 맞게 표현한 것은? (단, P : 실린더에 공급되는 공기의 압력, A : 피스톤 단면적, v : 피스톤 속도)

  1. F=P∙A
  2. F=A∙v
  3. F=P/A
  4. F=A/v
(정답률: 70%)
  • 공압 실린더의 출력 힘은 공급되는 공기 압력에 피스톤의 단면적을 곱한 값과 같습니다.
    $$F = P \cdot A$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 송풍기가 발생시키는 압축 공기의 범위는?

  1. 10[kPa] 미만
  2. 10[kPa] 이상 ~ 100[kPa] 미만
  3. 100[kPa] 이상 ~ 500[kPa] 미만
  4. 500[kPa] 이상 ~ 1[MPa] 미만
(정답률: 54%)
  • 송풍기는 압축기가 생성하는 압력보다 낮은 범위의 공기를 압축하여 공급하는 장치로, 일반적으로 $10\text{ kPa}$이상 $100\text{ kPa}$ 미만의 압축 공기를 발생시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음과 같은 기호의 명칭은?

  1. 브레이크 밸브
  2. 카운터 밸런스 밸브
  3. 무부하 릴리프 밸브
  4. 시퀀스 밸브
(정답률: 56%)
  • 제시된 기호 는 릴리프 밸브에 무부하 회로를 구성하여 펌프의 에너지를 절약하는 무부하 릴리프 밸브의 구성도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다음 그림의 밸브 기호가 나타내는 것은?

  1. 감압 밸브(Reducing Valve)
  2. 릴리프 밸브(Relief Valve)
  3. 시퀀스 밸브(Sequence Valve)
  4. 무부하 밸브(Unloading Valve)
(정답률: 67%)
  • 제시된 기호 는 회로의 일부 구간에서 압력을 낮추어 일정하게 유지시키는 감압 밸브(Reducing Valve)의 표준 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 공기압 장치의 특징 설명으로 틀린 것은?

  1. 사용 에너지를 쉽게 구할 수 있다.
  2. 힘의 중폭이 용이하고 속도조절이 간단하다.
  3. 동력의 전달이 간단하며 먼 거리 이송이 쉽다.
  4. 압축성 에너지이므로 위치 제어성이 좋다.
(정답률: 60%)
  • 공기압 장치는 사용되는 공기가 압축성 유체이기 때문에, 부하의 변동에 따라 위치를 정밀하게 제어하는 위치 제어성이 좋지 않습니다.

    오답 노트
    에너지 획득 용이, 힘의 증폭 및 속도 조절 간편, 원거리 이송 가능 등은 공기압 장치의 주요 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 유압펌프 무부하 회로에 대한 설명으로 맞는 것은?

  1. 펌프의 토출 압력을 일정하게 유지한다.
  2. 펌프의 송출량을 어큐뮬레이터로 공급하는 회로이다.
  3. 부하에 의한 자유낙하를 방지하는 회로이다.
  4. 간단한 방법으로 탠덤 센터형 밸브의 중립위치를 이용한다.
(정답률: 29%)
  • 유압펌프 무부하 회로는 펌프의 에너지를 효율적으로 관리하기 위해 탠덤 센터형 밸브의 중립 위치를 이용하여 펌프 토출유를 탱크로 직접 귀환시키는 방식을 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 회로의 압력이 설정압을 초과하면 격막이 파열되어 회로의 최고 압력을 제한하는 것은?

  1. 압력 스위치
  2. 유체 스위치
  3. 유체 퓨즈
  4. 감압 스위치
(정답률: 78%)
  • 유체 퓨즈는 회로 내 압력이 설정된 한계치를 초과할 경우 격막이 파열되어 유로를 차단함으로써, 시스템의 최고 압력을 제한하고 장비를 보호하는 안전장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 포핏 방식의 방향 전환 밸브가 갖는 장점이 아닌 것은?

  1. 누설이 거의 없다.
  2. 밸브 이동 거리가 짧다.
  3. 조작에 힘이 적게 든다.
  4. 먼지, 이물질의 영향이 적다.
(정답률: 49%)
  • 포핏 밸브는 공급 압력이 밸브 몸통에 직접 작용하기 때문에, 밸브를 열 때 필요한 조작력이 유체 압력에 비례하여 커지는 단점이 있습니다.

    오답 노트
    누설이 거의 없다, 밸브 이동 거리가 짧다, 먼지 및 이물질 영향이 적다는 점은 포핏 방식의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 유체 에너지를 기계적인 에너지로 변환하는 장치는?

  1. 유압 탱크
  2. 액추에이터
  3. 유압 펌프
  4. 공기압축기
(정답률: 65%)
  • 액추에이터는 유체(유압 또는 공압)의 에너지를 이용하여 직선 운동이나 회전 운동과 같은 기계적인 에너지로 변환하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 교류 전원의 주파수가 60[Hz]이고 극수가 4극인 동기 전동기의 회전수는?

  1. 180[rpm]
  2. 1,800[rpm]
  3. 240[rpm]
  4. 2,400[rpm]
(정답률: 47%)
  • 동기 전동기의 회전수는 주파수와 극수에 의해 결정되며, 다음 공식을 통해 계산합니다.
    ① [기본 공식] $N = \frac{120f}{p}$
    ② [숫자 대입] $N = \frac{120 \times 60}{4}$
    ③ [최종 결과] $N = 1800$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 전원이 교류가 아닌 직류로 주어져 있을 때에 어떤 직류 전압을 입력으로 하여 크기가 다른 직류를 얻기 위한 회로는?

  1. 인버터 회로
  2. 초퍼 회로
  3. 사이리스터 회로
  4. 다이오드 정류 회로
(정답률: 57%)
  • 직류 전압을 입력받아 전압 크기가 다른 직류 전압으로 변환하는 회로를 초퍼 회로라고 합니다.

    오답 노트
    인버터 회로: 직류를 교류로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 전류의 유무나 전류의 세기를 측정하는 데 쓰는 실험용 계기로 보통 1[mA] 이하의 미소전류를 측정할 때 쓰는 계기는?

  1. 전위차계
  2. 분류기
  3. 배율기
  4. 검류계
(정답률: 57%)
  • 검류계는 회로에 흐르는 전류의 유무나 $1\text{mA}$이하의 아주 미세한 전류를 측정하는 데 사용되는 정밀 계기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 그림에서 2[Ω], 3[Ω], 4[Ω]의 저항을 직렬로 연결하고 전압 ET=9[V]를 인가할 때 4[Ω]에 의한 전압 강하[V]는?

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 58%)
  • 직렬 회로에서 각 저항에 걸리는 전압은 저항 값에 비례하여 분배됩니다. 전체 전압에 저항 비율을 곱하여 특정 저항의 전압 강하를 구합니다.
    ① [기본 공식] $V_{R} = E_{T} \times \frac{R}{R_{1} + R_{2} + R_{3}}$
    ② [숫자 대입] $V_{R} = 9 \times \frac{4}{2 + 3 + 4}$
    ③ [최종 결과] $V_{R} = 4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 도선에 전류가 흐를 때 발생하는 열량은?

  1. 저항의 세기에 반비례한다.
  2. 전류의 세기에 반비례한다.
  3. 전류 세기의 제곱에 비례한다.
  4. 전류 세기의 제곱에 반비례한다.
(정답률: 59%)
  • 줄의 법칙(Joule's law)에 따라 도체에 전류가 흐를 때 발생하는 열량은 전류의 제곱, 저항, 시간에 비례합니다.
    ① [기본 공식] $H = I^{2}Rt$
    ② [숫자 대입] (공식 기반 원리 적용)
    ③ [최종 결과] 열량 $H$는 전류 $I$의 제곱에 비례함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 3상 유도전동기에서 기동 시에는 Y결선으로 운전하여 기동 전류를 감소시키고, 전동기의 속도가 점차로 증가하여 정격 속도에 이르면 △결선으로 정상 운전하는 기동법은?

  1. 전전압 기동법
  2. Y-△ 기동법
  3. 기동 보상기법
  4. △-Y 기동법
(정답률: 67%)
  • 기동 시에는 Y결선을 통해 전압을 낮추어 기동 전류를 억제하고, 가속 후 $\Delta$결선으로 전환하여 정격 출력을 내는 방식은 Y-$\Delta$ 기동법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 검출 스위치가 아닌 것은?

  1. 리밋 스위치
  2. 광전 스위치
  3. 버튼 스위치
  4. 근접 스위치
(정답률: 59%)
  • 검출 스위치는 물체의 유무나 위치를 자동으로 감지하는 센서형 스위치입니다.

    오답 노트
    버튼 스위치: 사람이 직접 누르는 조작용 스위치임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 동기기의 전기자 반작용에 해당되지 않는 것은?

  1. 교차자화작용
  2. 감자작용
  3. 증자작용
  4. 회절작용
(정답률: 49%)
  • 동기기의 전기자 반작용에는 부하의 성질에 따라 감자작용, 증자작용, 교차자화작용이 발생합니다.

    오답 노트
    회절작용: 파동이 장애물을 만났을 때 휘어지는 현상으로 전기자 반작용과 무관함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 일반적인 가정에서 제일 많이 사용하는 전원 방식은?

  1. 단상 직류 220[V]
  2. 단상 교류 220[V]
  3. 3상 직류 220[V]
  4. 3상 교류 220[V]
(정답률: 59%)
  • 대한민국 일반 가정에서 표준으로 사용하는 전원은 단상 교류 $220\text{V}$ 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

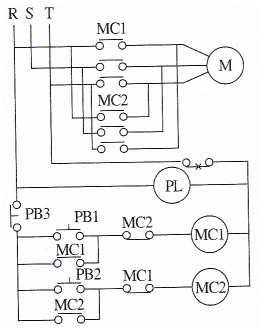

48. 시퀀스 회로에서 전동기를 표시하는 것은?

  1. M
  2. PL
  3. MCL
  4. MC2
(정답률: 69%)
  • 시퀀스 회로도 에서 전동기는 영어 Motor의 약자인 M으로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 시퀀스 제어(Sequence Control)의 기능에 대한 용어를 잘못 설명한 것은?

  1. 여자 : 릴레이 전자접촉기 등의 코일에 전류가 흘러서 전자석이 되는 것
  2. 소자 : 릴레이 전자접촉기 등의 코일에 흐르고 있는 전류를 차단하여 자력을 잃게 하는 것
  3. 인칭 : 기계의 동작을 느리게 하기 위해 동작을 반복 하여 행하는 것
  4. 인터록 : 복수의 동작을 관여시키는 것으로 어떤 조건을 갖추기까지의 동작을 정지시키는 것
(정답률: 60%)
  • 인칭(Inching)은 누름버튼을 누르고 있는 동안에만 전동기가 동작하고, 손을 떼면 즉시 정지하는 순간 동작(촌동)을 의미합니다.

    오답 노트
    여자: 코일에 전류가 흘러 자석이 되는 상태
    소자: 전류가 차단되어 자력을 잃는 상태
    인터록: 특정 조건이 충족될 때까지 다른 동작을 정지시켜 오작동을 방지하는 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 회로 시험기 사용에서 저항 측정 시 전환 스위치를 R×100에 놓았을 때 계기의 바늘이 50[Ω]을 가리켰다면 측정된 저항값은?

  1. 50[Ω]
  2. 100[Ω]
  3. 500[Ω]
  4. 5,000[Ω]
(정답률: 70%)
  • 회로 시험기의 저항 측정값은 계기판의 지시값에 설정된 배율을 곱하여 산출합니다.
    ① [기본 공식] $\text{측정 저항값} = \text{지시값} \times \text{배율}$
    ② [숫자 대입] $\text{측정 저항값} = 50 \times 100$
    ③ [최종 결과] $\text{측정 저항값} = 5000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. R-C직렬회로에서 임피던스가 10[Ω], 저항이 8[Ω]일 때 용량리액턴스[Ω]는?

  1. 4
  2. 5
  3. 6
  4. 7
(정답률: 55%)
  • R-C 직렬회로에서 임피던스, 저항, 용량 리액턴스의 관계식을 이용하여 계산합니다.
    ① [기본 공식] $Z^{2} = R^{2} + X_{C}^{2}$
    ② [숫자 대입] $10^{2} = 8^{2} + X_{C}^{2}$
    ③ [최종 결과] $X_{C} = 6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 저항 R[Ω]과 유도리액턴스가 XL[Ω]이 직렬로 접속된 회로의 임피던스 Z[Ω]의 값은?

(정답률: 72%)
  • 저항과 유도리액턴스가 직렬로 연결된 회로의 전체 임피던스는 피타고라스 정리를 이용하여 벡터 합으로 계산합니다.
    ① [기본 공식]
    $$Z = \sqrt{R^{2} + X_{L}^{2}}$$
    ② [숫자 대입]
    $$Z = \sqrt{R^{2} + X_{L}^{2}}$$
    ③ [최종 결과]
    $$Z = \sqrt{R^{2} + X_{L}^{2}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 회로 시험기를 사용할 때 극성에 주의해서 측정해야 하는 것은?

  1. 저항
  2. 교류전압
  3. 직류전압
  4. 주파수
(정답률: 54%)
  • 직류전압은 전류의 방향이 일정하므로, 측정 시 (+)단자와 (-)단자의 극성을 정확히 맞추어야 바늘이 정상 방향으로 움직이며 정확한 측정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. ISO 규격에 있는 관용 테이퍼 수나사의 기호는?

  1. R
  2. S
  3. Tr
  4. TM
(정답률: 55%)
  • ISO 규격에서 관용 테이퍼 수나사는 R로 표기하며, 관용 테이퍼 암나사는 Rc로 표기합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 기계제도에 사용하는 선의 분류에서 가는 실선의 용도가 아닌 것은?

  1. 치수선
  2. 치수 보조선
  3. 지시선
  4. 외형선
(정답률: 71%)
  • 가는 실선은 치수선, 치수 보조선, 지시선, 해칭선 등에 사용됩니다.

    오답 노트
    외형선: 물체의 겉모양을 나타내는 굵은 실선을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. A : B로 척도를 표시할 때 A : B의 설명이 가장 적합한 것은? (순서대로 A, B)

  1. 도면에서의 길이 : 대상물의 실제 길이
  2. 도면에서의 치수 : 대상물의 실제 치수
  3. 대상물의 실제 길이 : 도면에서의 길이
  4. 대상물의 크기 : 도면의 크기
(정답률: 57%)
  • 척도(Scale)란 도면에서 그리는 길이와 실제 대상물의 길이 사이의 비율을 의미합니다. 따라서 A : B는 도면에서의 길이 : 대상물의 실제 길이로 정의됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 배관의 간략 도시방법에서 파이프의 영구 결합부(용접 또는 다른 공법에 의한다) 상태를 나타내는 것은?

(정답률: 78%)
  • 배관의 간략 도시방법에서 용접 등을 통한 영구 결합부는 분리가 불가능한 상태를 의미하며, 기호로는 와 같이 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 그림과 같은 입체도에서 화살표 방향을 정면도로 했을 때 평면도로 가장 적합한 것은?

(정답률: 72%)
  • 제시된 입체도 에서 화살표 방향을 정면으로 보았을 때, 위에서 아래로 내려다본 평면도는 물체의 상부 윤곽과 내부 홈의 배치가 정확히 일치하는 가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 그림의 ㉠ 부분과 같이 경사면부가 있는 대상물에서 그 경사면의 실형을 표시할 필요가 있는 경우 사용하는 투상도는?

  1. 국부 투상도
  2. 전개 투상도
  3. 회전 투상도
  4. 보조 투상도
(정답률: 58%)
  • 대상물에 경사면이 있어 일반적인 정투상도만으로는 그 형상을 정확하게 표현하기 어려울 때, 경사면에 수직인 방향으로 투영하여 실형을 표시하는 보조 투상도를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 배관 도시 기호 중 체크 밸브를 나타내는 것은?

(정답률: 54%)
  • 배관 도시 기호에서 체크 밸브(역지 밸브)는 유체가 한 방향으로만 흐르게 하고 역류를 방지하는 기능을 하며, 기호로는 와 같이 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
