공유압기능사 필기 기출문제복원 (2014-04-06)

공유압기능사 2014-04-06 필기 기출문제 해설

이 페이지는 공유압기능사 2014-04-06 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공유압기능사
(2014-04-06 기출문제)

목록

1과목: 임의구분

1. 다음 중 표준 대기압(1[atm])과 다른 값은?

  1. 760[mmHg]
  2. 1.0332[kgf/m2]
  3. 1,013[mbar]
  4. 101.3[kPa]
(정답률: 65%)
  • 표준 대기압 $1\text{atm}$의 다양한 단위 환산 값을 정확히 알고 있는지 묻는 문제입니다.
    표준 대기압은 $760\text{mmHg}$, $1013.25\text{mbar}$, $101.325\text{kPa}$와 같습니다. 하지만 $1.0332\text{kgf/m}^2$는 단위가 잘못되었으며, 올바른 단위는 $1.0332\text{kgf/cm}^2$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 그림과 같은 변위단계선도가 나타내는 시스템의 운동상태는?

  1. A+, B+, B-, A-
  2. A+, B+, A-, B-
  3. A+, A-, B+, B-
  4. B+, B-, A+, A-
(정답률: 91%)
  • 변위단계선도 를 분석하면, 실린더 A가 먼저 전진($A+$) 후 후진($A-$)하고, 이어서 실린더 B가 전진($B+$) 후 후진($B-$)하는 순서로 작동하므로 운동상태는 $A+, A-, B+, B-$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 유압이 이용되지 않는 곳은?

  1. 건설기계
  2. 항공기
  3. 덤프차(Dump Car)
  4. 컴퓨터
(정답률: 93%)
  • 유압은 기름의 압력을 이용하여 큰 힘을 전달하는 방식으로 건설기계, 항공기, 덤프차 등 중장비의 구동부에 주로 사용됩니다. 반면 컴퓨터는 전자 회로를 통해 신호를 처리하는 전자 기기이므로 유압을 이용하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 실린더 안지름 50[mm], 피스톤 로드 지름 20[mm]인 유압 실린더가 있다. 작동유의 유압을 35[kgf/cm2], 유량을 10[L/min]라 할 때 피스톤의 전진행정시 낼 수 있는 힘은 약 몇 [kgf]인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 480
  2. 575
  3. 612
  4. 687
(정답률: 36%)
  • 피스톤의 전진행정 시 힘은 실린더의 단면적에 유압을 곱하여 계산하며, 이때 로드 지름은 고려하지 않습니다.
    ① [기본 공식] $F = \pi \times r^{2} \times P$
    ② [숫자 대입] $F = 3.14 \times 2.5^{2} \times 35$
    ③ [최종 결과] $F = 686.875 \approx 687$ kgf
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 공압용 실린더에서 튜브와 커버를 인장력에 의해 결속 시킬 때 필요한 구조장치는?

  1. 타이로드
  2. 트러니언
  3. 쿠션장치
  4. 다이어프램
(정답률: 60%)
  • 공압 실린더에서 튜브와 커버를 단단히 결속시켜 내부 압력에 의해 분리되지 않도록 인장력으로 잡아주는 구조장치는 타이로드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 유압에너지의 장점이 아닌 것은?

  1. 온도변화에 따른 작업 조건의 변화
  2. 정확한 위치제어가 가능
  3. 제어 및 조정성이 우수
  4. 큰 부하 상태에서의 출발이 가능
(정답률: 75%)
  • 유압에너지는 제어 및 조정성이 우수하고 정확한 위치제어가 가능하며, 큰 부하 상태에서도 출발이 가능하다는 장점이 있습니다. 반면, 온도 변화에 따라 작동유의 점도가 변하여 작업 조건이 달라지는 것은 유압 시스템의 대표적인 단점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 릴레이의 코일부에 전류가 공급되었을 때에 대한 설명으로 맞는 것은?

  1. 접점을 복귀시킨다.
  2. 가동철편을 잡아당긴다.
  3. 가동접점을 원위치시킨다.
  4. 고정접점에 출력을 만든다.
(정답률: 64%)
  • 릴레이 코일에 전류가 공급되면 전자기력이 발생하여 가동철편을 잡아당기게 되고, 이 힘으로 인해 접점이 동작하여 회로가 연결되거나 차단됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 9개의 입력신호 중 어느 한 곳의 신호만 있어도 한 곳으로 출력을 발생시킬 수 있는 밸브와 그 수량은?

  1. 2압밸브, 8개
  2. 2압밸브, 9개
  3. 셔틀밸브, 8개
  4. 셔틀밸브, 9개
(정답률: 63%)
  • 여러 입력 중 어느 하나라도 신호가 있을 때 출력을 내보내는 논리 회로(OR 회로)를 구성하는 밸브는 셔틀밸브입니다. 9개의 입력을 하나로 합치기 위해서는 셔틀밸브 8개가 계단식으로 연결되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 유압 작동유의 종류에 속하지 않는 것은?

  1. 석유계 유압유
  2. 합성계 유압유
  3. 유성계 유압유
  4. 수성계 유압유
(정답률: 48%)
  • 유압 작동유는 크게 석유계 유압유와 난연성 유압유(수성계, 합성계)로 분류됩니다. 유성계 유압유라는 분류는 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 그림의 기호가 나타내는 것은?

  1. 유압펌프
  2. 공기압축기
  3. 공압 가변 용량형 펌프
  4. 요동형 공기압 액추에이터
(정답률: 70%)
  • 제시된 기호는 공기압을 이용하여 회전 또는 왕복 운동을 하는 요동형 공기압 액추에이터를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 유압 서보시스템에 대한 설명으로 옳지 않은 것은?

  1. 서보기구는 토크모터, 유압증폭부, 안내밸브의 3요소로 구성된다.
  2. 서보 유압밸브의 노즐 플래퍼는 기계적 변위를 유압 으로 변환하는 기구이다.
  3. 전기신호를 기계적 변위로 바꾸는 기구는 스풀이다.
  4. 서보시스템의 구성을 위하여 피드백 신호가 있어야 한다.
(정답률: 61%)
  • 전기신호를 기계적 변위로 변환하는 장치는 서보모터(토크모터)이며, 스풀은 변환된 신호를 바탕으로 유압을 증폭시키는 역할을 합니다.

    오답 노트
    서보기구 구성: 토크모터, 유압증폭부, 안내밸브로 구성되는 것이 맞습니다.
    노즐 플래퍼: 기계적 변위를 유압으로 변환하는 기구가 맞습니다.
    피드백 신호: 서보시스템의 정밀 제어를 위해 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 그림은 방향 조정 장치에 사용되어 양쪽 실린더에 같은 유량이 흐르도록 하는 것이다. 이 밸브의 명칭은?

  1. 유량제어 서보 밸브
  2. 유량 분류 밸브
  3. 압력제어 서보 밸브
  4. 유량 조정 순위 밸브
(정답률: 68%)
  • 유체가 입구로 들어와 각각의 출구로 균등하게 분배되어 양쪽 실린더의 작동을 동조시키는 밸브이므로 유량 분류 밸브가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. ISO-12f9 표준(문자식 표현)에 의한 공압밸브의 연결구 표시방법에 따라 A, B, C 등으로 표현되어야 하는 것은?

  1. 배기구
  2. 제어 라인
  3. 작업 라인
  4. 압축공기 공급 라인
(정답률: 64%)
  • ISO-12f9 표준에 따라 공압밸브의 연결구 중 작업 라인은 A, B, C 또는 2, 4, 6으로 표시합니다.

    오답 노트
    배기구: R, S, T 또는 3, 5, 7
    제어 라인: Z, Y, X 또는 10, 12, 14
    압축공기 공급 라인: P 또는 1
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 실린더, 로터리 액추에이터 등 일반용 공압기기의 공기 여과에 적당한 여과기 엘리먼트의 입도는?

  1. 5[µm] 이하
  2. 5~10[µm]
  3. 10~40[µm]
  4. 40~70[µm]
(정답률: 52%)
  • 실린더나 로터리 액추에이터와 같은 일반용 공압기기의 공기 여과에 적당한 엘리먼트 입도는 $40 \sim 70\mu\text{m}$입니다.

    오답 노트
    $5\mu\text{m}$이하: 순 유체 소자용(특수용)
    $5 \sim 10\mu\text{m}$: 공기 마이크로미터용(정밀용)
    $10 \sim 40\mu\text{m}$: 공기 터빈, 공기 모터(고속용)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 미끄럼 면에서 사용되는 유체의 누설방지용으로 사용하는 요소는?

  1. 램
  2. 슬리브
  3. 패킹
  4. 플랜지
(정답률: 66%)
  • 미끄럼 면에서 유체가 밖으로 새나가는 것을 막기 위해 사용하는 누설 방지용 요소는 패킹입니다.

    오답 노트
    슬리브: 배관이 관통하도록 미리 묻어두는 관
    플랜지: 밸브, 펌프 등 연결 부위를 이어주는 역할
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 마름모(◇)가 기본이 되는 공유압 기호가 아닌 것은?

  1. 여과기
  2. 열교환기
  3. 차압계
  4. 루브리게이터
(정답률: 55%)
  • 공유압 기호에서 여과기, 열교환기, 루브리게이터는 마름모(◇)가 기본 형상이지만, 차압계는 원 모양이 기본이 되는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기기의 보호와 조작자의 안전을 목적으로 기기의 동작 상태를 나타내는 접점을 이용하여 기기의 동작을 금지 하는 회로는?

  1. 인터록 회로
  2. 플리커 회로
  3. 정지우선 회로
  4. 시동우선 회로
(정답률: 74%)
  • 기기의 동작 상태를 나타내는 접점을 이용하여 다른 기기의 동작을 금지함으로써, 기기 보호와 조작자의 안전을 도모하는 회로를 인터록 회로라고 합니다.

    오답 노트
    플리커 회로: 램프나 부저를 반복적으로 점멸/점등시키는 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 유압회로에서 주회로 압력보다 저압으로 해서 사용하고자 할 때 사용하는 밸브는?

  1. 감압밸브
  2. 시퀀스 밸브
  3. 언로드 밸브
  4. 카운터밸런스밸브
(정답률: 76%)
  • 유압 회로의 주 회로 압력보다 낮은 압력이 필요한 분기 회로에서 압력을 낮추어 일정하게 유지하기 위해 사용하는 밸브는 감압밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 메모리 방식으로 조작력이나 제어신호를 제어하여도 정상 상태로 복귀하지 않고 반대 신호가 주어질 때까지 그 상태를 유지하는 방식을 무엇이라 하는가?

  1. 디텐드
  2. 스프링 복귀방식
  3. 파일럿 방식
  4. 정상 상태 열림 방식
(정답률: 50%)
  • 조작력이나 제어신호를 제거해도 정상 상태로 복귀하지 않고, 반대 신호가 주어질 때까지 그 상태를 유지하는 메모리 방식의 복귀 형식을 디텐드라고 합니다.

    오답 노트
    스프링 복귀방식: 스프링의 힘에 의해 자동으로 정상 위치로 복귀하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 그림과 같은 유압펌프의 종류는?

  1. 나사펌프
  2. 베인펌프
  3. 로브펌프
  4. 피스톤펌프
(정답률: 77%)
  • 제시된 이미지 는 로터에 장착된 베인이 캠 링의 형상에 따라 왕복 운동하며 유체를 압송하는 구조를 가진 베인펌프의 특징을 보여줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 유압 실린더의 전진운동 시 유압유가 공급되는 입구쪽에 체크밸브 위치를 차단되게 일방향 유량제어밸브를 설치하여 실린더의 전진속도를 제어하는 회로는?

  1. 재생회로
  2. 미터인 회로
  3. 블리드 오프 회로
  4. 미터 아웃 회로
(정답률: 69%)
  • 유압 실린더의 입구 쪽에 유량 제어 밸브를 설치하여 공급되는 유량을 조절함으로써 전진 속도를 제어하는 방식은 미터인 회로입니다.

    오답 노트
    블리드 오프 회로: 공급 관로에 바이패스 관로를 설치하여 흐름을 제어하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 회로 내의 압력이 설정압 이상이 되면 자동으로 작동되어 탱크 또는 공압기기의 안전을 위하여 사용되는 밸브는?

  1. 안전밸브
  2. 체크밸브
  3. 시퀀스밸브
  4. 리밋밸브
(정답률: 76%)
  • 안전밸브는 회로 내 압력이 설정값 이상으로 상승했을 때 자동으로 작동하여 압력을 방출함으로써 기기의 파손을 막고 안전을 확보하는 밸브입니다.

    오답 노트
    리밋밸브: 근접 접촉에 의해 동작하는 밸브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 압축공기 저장탱크의 구성 기기가 아닌 것은?

  1. 압력계
  2. 체크밸브
  3. 유량계
  4. 안전밸브
(정답률: 74%)
  • 압축공기 저장탱크는 공기를 저장하고 압력을 관리하는 장치이므로 압력계, 체크밸브, 안전밸브가 필요하지만, 실시간 흐름량을 측정하는 유량계는 필수 구성 기기가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 공압 소음기의 구비조건이 아닌 것은?

  1. 배기음과 배기저항이 클 것
  2. 충격이나 진동에 변형이 생기지 않을 것
  3. 장기간의 사용에 배기저항 변화가 작을 것
  4. 밸브에 장착하기 쉬운 형상일 것
(정답률: 79%)
  • 소음기의 목적은 배기 시 발생하는 소음을 줄이는 것이므로, 배기음과 배기저항은 작아야 합니다.

    오답 노트
    배기음과 배기저항이 클 것: 소음기의 기본 목적(소음 감소)에 위배됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 시스템 내의 최대 압력을 제한해주는 것으로 주로 유압 회로에서 많이 사용하는 것은?

  1. 감압밸브
  2. 릴리프밸브
  3. 체크밸브
  4. 시퀀스밸브
(정답률: 70%)
  • 릴리프밸브는 회로 내의 압력이 설정된 최대 압력에 도달하면 작동하여 유체를 탱크로 되돌림으로써 시스템의 최대 압력을 제한하고 보호하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 오일 탱크의 배유구(Drain Plug) 위치로 가장 적절한 곳은?

  1. 유면의 최상단
  2. 탱크의 제일 낮은 곳
  3. 유면의 1/2이 되는 위치
  4. 탱크의 정중앙 중간 위치
(정답률: 67%)
  • 탱크 내부에 쌓인 수분과 이물질은 중력에 의해 아래로 가라앉으므로, 이를 효과적으로 제거하기 위해 탱크의 제일 낮은 곳에 배유구를 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 유량제어밸브에 관한 설명으로 옳지 않은 것은?

  1. 유압 모터의 회전 속도를 제어한다.
  2. 유압 실린더의 운동 속도를 제어한다.
  3. 정용량형 펌프의 토출량을 바꿀 수 있다.
  4. 관로 일부의 단면적을 줄여 유량을 제어한다.
(정답률: 50%)
  • 유량제어밸브는 관로의 단면적을 조절하여 실린더의 속도나 모터의 회전 속도를 제어하는 장치입니다. 정용량형 펌프는 구조적으로 토출량이 일정하기 때문에 펌프 자체의 토출량을 바꿀 수는 없으며, 유량제어밸브를 통해 토출량의 일부를 탱크로 되돌려 보내어 간접적으로 속도를 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 유압기호에 대한 설명으로 옳은 것은?

  1. 양쪽 로드형 단동 실린더이다.
  2. 양쪽 로드형 복동 실린더이다.
  3. 한쪽 로드형 단동 실린더이다.
  4. 한쪽 로드형 복동 실린더이다.
(정답률: 75%)
  • 제시된 기호 는 실린더 양쪽으로 로드가 돌출되어 있고, 양쪽 포트로 유압을 공급하여 왕복 운동을 하는 구조이므로 양쪽 로드형 복동 실린더에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 그림의 기호가 가지고 있는 기능에 관한 설명으로 옳지 않은 것은?

  1. 실린더 내의 압력을 제거할 수 있다.
  2. 실린더가 전진 운동할 수 있다.
  3. 실린더가 후진 운동할 수 있다.
  4. 모터가 정지할 수 있다.
(정답률: 59%)
  • 제시된 기호 는 온 포트 블럭형 밸브입니다. 이 밸브는 모든 포트를 차단하여 액추에이터를 확실히 정지시킬 수 있으며, 펌프의 입유를 다른 곳으로 보낼 수 있지만, 실린더 내부에 갇힌 압력을 제거하는 기능은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 부하의 변동이 있어도 비교적 안정된 속도를 얻을 수 있는 회로는?

  1. 미터인 회로
  2. 미터 아웃 회로
  3. 블리드온 회로
  4. 블리드 오프 회로
(정답률: 49%)
  • 미터 아웃 회로는 배출 쪽 관로에 유량조절밸브를 설치하여 흐름을 제어하는 방식입니다. 이 방식은 피스톤 로드에 작용하는 부하 상태에 큰 영향을 받지 않으므로, 부하 변동 시에도 비교적 안정적인 속도를 유지할 수 있는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음과 같이 전력용 반도체 소자로 구성된 스위칭 회로의 이름은 무엇인가?

  1. 증폭기
  2. 반파정류
  3. 인버터
  4. 3상 컨버터
(정답률: 57%)
  • 직류 전원을 입력받아 스위칭 소자를 통해 교류 형태로 변환하여 출력하는 회로를 인버터라고 합니다.


    오답 노트
    컨버터: 교류를 직류로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 두 개의 저항 R1, R2가 병렬로 접속된 회로에 R1에 20[V]의 전압이 걸렸다면, R2에는 몇 [V]의 전압이 걸리게 되는가?

  1. 20
  2. 20 R1
  3. 20 R2
  4. 20 R1R2
(정답률: 59%)
  • 병렬 회로의 핵심 특징은 모든 부하에 걸리는 전압이 동일하다는 점입니다. 따라서 $R_{1}$에 $20\text{V}$가 걸렸다면 병렬로 연결된 $R_{2}$에도 동일한 전압이 걸립니다.
    ① [기본 원리] $V_{total} = V_{1} = V_{2}$
    ② [숫자 대입] $20\text{V} = 20\text{V} = V_{2}$
    ③ [최종 결과] $V_{2} = 20\text{V}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 2차 전지(알칼리 전지, 리튬 전지) 전압의 크기를 측정하고자 할 때 사용되는 계기로 적당한 것은?

  1. 메거
  2. 직류전압계
  3. 검류계
  4. 교류 브리지
(정답률: 55%)
  • 알칼리 전지나 리튬 전지와 같은 2차 전지는 직류 전원을 공급하므로, 그 전압의 크기를 측정하기 위해서는 직류전압계를 사용해야 합니다.

    오답 노트
    메거: 절연저항 측정
    검류계: 미세 전류 측정
    교류 브리지: 사인파 교류 측정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 회로는 무엇인가?

  1. 인터록회로
  2. 정역회로
  3. 지연동작회로
  4. 일정시간 동작회로
(정답률: 54%)
  • 푸시버튼을 누르면 릴레이와 타이머에 전원이 공급되고, 설정된 시간이 지난 후 타이머 접점이 닫히며 부하가 작동하는 구조이므로 지연동작회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 직류기(DC Machine)중 기계에너지를 전기에너지로 변환 시키는 기기는?

  1. 변압기
  2. 직류전동기
  3. 유도전동기
  4. 직류발전기
(정답률: 56%)
  • 기계적 에너지(회전 에너지)를 전기적 에너지로 변환하여 전기를 생성하는 기기는 직류발전기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. N극과 S극 사이의 자기장 내에 있는 도체를 상하로 움직이면 도체에 기전력이 유도되는 현상은?

  1. 자화유도현상
  2. 자기유도현상
  3. 전자유도현상
  4. 주파수유도현상
(정답률: 51%)
  • 자기장 내에서 도체를 움직여 자속의 변화를 줌으로써 도체에 기전력이 발생하는 현상을 전자유도현상이라고 합니다.

    오답 노트
    자화유도현상: 물질이 자기장 속에서 자석의 성질을 띠게 되는 현상입니다.
    자기유도현상: 자성체 근처에 다른 자성체를 두어 자성을 띠게 하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 그림과 같이 교류전류에 대한 저항(R)만의 회로에서 전압과 전류의 위상 관계는?

  1. 전압과 전류의 위상이 같다.
  2. 전압은 전류보다 위상이 90° 앞선다.
  3. 전류는 전압보다 위상이 90° 앞선다.
  4. 전압은 전류보다 위상이 180° 앞선다.
(정답률: 58%)
  • 저항(R)만으로 구성된 회로에서는 전압과 전류의 위상이 일치하는 동상 상태가 됩니다.


    오답 노트
    전압은 전류보다 위상이 90° 앞선다: L(인덕터)만 있는 회로의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 저항 3[Ω]과 유도 리액턴스 4[Ω]이 직렬로 접속된 회로에 교류전압 100[V]를 가할 때에 흐르는 전류는 몇 [A]인가?

  1. 14.3
  2. 20
  3. 24.3
  4. 30
(정답률: 45%)
  • 저항과 유도 리액턴스가 직렬로 연결된 회로에서는 합성 임피던스를 먼저 구한 뒤 옴의 법칙을 적용합니다.
    ① $Z = \sqrt{R^2 + X^2}, I = \frac{V}{Z}$
    ② $Z = \sqrt{3^2 + 4^2} = 5, I = \frac{100}{5}$
    ③ $I = 20\text{ A}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 일정시간 동안 전기에너지가 한 일의 양을 무엇이라고 하는가?

  1. 전류
  2. 전압
  3. 전기량
  4. 전력량
(정답률: 68%)
  • 일정 시간 동안 전기에너지가 한 일의 양을 전력량이라고 하며, 전력에 시간을 곱한 값으로 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 정격이 5[A], 220[V]인 전기제품을 10시간 동안 사용하였을 때 전력량은 몇 [kWh]인가?

  1. 1
  2. 11
  3. 21
  4. 31
(정답률: 70%)
  • 전압, 전류, 시간을 곱하여 전력량을 구하는 공식을 사용합니다.
    ① $W = V \times I \times t$
    ② $W = 220 \times 5 \times 10$
    ③ $W = 11000\text{ Wh} = 11\text{ kWh}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 회로시험기를 사용하여 저항 측정 시 전환스위치를 R×100 에 놓았을 때 계기의 바늘이 30[Ω]을 가리켰다면 저항값은?

  1. 30[Ω]
  2. 100[Ω]
  3. 300[Ω]
  4. 3,000[Ω]
(정답률: 69%)
  • 회로시험기(멀티미터)로 저항을 측정할 때는 표시된 눈금값에 선택한 배율(전환스위치 값)을 곱하여 실제 저항값을 구합니다.
    ① [기본 공식] $\text{저항값} = \text{눈금값} \times \text{배율}$
    ② [숫자 대입] $\text{저항값} = 30 \times 100$
    ③ [최종 결과] $\text{저항값} = 3000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 5a 2b의 접점을 지닌 전자개폐기와 계전기를 사용하여 기동스위치 1개로 3상 유도전동기의 운전과 정지가 가능한 제어회로를 만들고자 한다. 이때 5a 2b에서 보조 a접점의 개수는?

  1. 2
  2. 3
  3. 4
  4. 5
(정답률: 46%)
  • 전자개폐기나 계전기의 접점 표기법에서 $\text{a}$접점은 Normally Open(평상시 열림), $\text{b}$접점은 Normally Closed(평상시 닫힘)를 의미합니다. $5\text{a } 2\text{b}$라는 표기는 주접점과 보조접점을 모두 포함한 구성이며, 일반적으로 3상 전동기용 전자개폐기에서 주접점 $3\text{a}$를 제외한 나머지 $\text{a}$접점이 보조 $\text{a}$접점이 됩니다.
    $$5\text{a}(\text{전체}) - 3\text{a}(\text{주접점}) = 2\text{a}(\text{보조접점})$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 유효전력(ⓐ). 무효전력(ⓑ), 피상전력(ⓒ)의 단위를 바르게 나열한 것은?

  1. ⓐ [Var], ⓑ [W], ⓒ [VA]
  2. ⓐ [W], ⓑ [VA], ⓒ [Var]
  3. ⓐ [W], ⓑ [Var], ⓒ [VA]
  4. ⓐ [Var], ⓑ [Var], ⓒ [W]
(정답률: 63%)
  • 전력의 종류에 따른 표준 단위를 묻는 문제입니다. 각 전력의 정의에 맞는 단위를 정확히 암기해야 합니다.
    유효전력은 $\text{W}$(와트), 무효전력은 $\text{Var}$(바), 피상전력은 $\text{VA}$(볼트암페어)를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 전동기의 기동버튼을 누를 때 전원 퓨즈가 단선되는 원인이 아닌 것은?

  1. 코일의 단락
  2. 접촉자의 접지
  3. 접촉자의 단락
  4. 철심면의 오손
(정답률: 48%)
  • 전동기 기동 시 퓨즈가 단선되는 것은 회로에 과전류가 흐르는 단락(Short) 사고가 발생했기 때문입니다. 철심면의 오손은 효율 저하나 소음의 원인이 될 수는 있으나, 직접적으로 전원 퓨즈를 단선시키는 단락 사고의 원인은 아닙니다.

    오답 노트
    코일의 단락, 접촉자의 접지, 접촉자의 단락: 모두 회로의 절연 파괴나 경로 단락으로 인해 과전류를 유발하여 퓨즈를 단선시킵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 한 달간 사용한 전력량을 계산하였더니 100[kWh]를 사용하였는데, 이를 줄[J] 단위로 환산하면 얼마인가?

  1. 0.24
  2. 746
  3. 105
  4. 3.6×108
(정답률: 50%)
  • 전력량의 단위인 kWh를 에너지의 기본 단위인 J(줄)로 환산하는 문제입니다. $1\text{kWh}$는 $1\text{kW}$의 전력을 $1\text{시간}(3,600\text{초})$ 동안 사용했을 때의 에너지 양을 의미합니다.
    ① [기본 공식] $W = P \times t$
    ② [숫자 대입] $W = 100 \times 1000 \times 3600$
    ③ [최종 결과] $W = 3.6 \times 10^{8}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 도면 부품란에 “SM 45C”로 기입되어 있을 때 어떤 재료를 의미하는가?

  1. 탄소 주강품
  2. 용접용 스테인리스 강재
  3. 회주철품
  4. 기계 구조용 탄소 강재
(정답률: 57%)
  • 재료 기호 SM은 Steel Machine의 약자로, 기계 구조용 탄소 강재를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

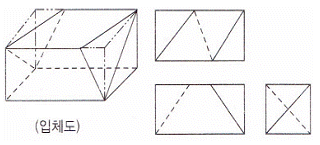

47. 보기에서와 같이 입체도를 제3각법으로 그린 투상도에 관한 설명으로 옳은 것은?

  1. 평면도만 틀림
  2. 정면도만 틀림
  3. 우측면도만 틀림
  4. 모두 올바름
(정답률: 69%)
  • 제3각법 투상도 분석 결과, 평면도는 물체를 위에서 내려다본 모습이므로 중간에 대각선 형태의 숨은선이 나타날 이유가 없습니다. 따라서 평면도만 틀린 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 그림과 같이 경사면부가 있는 경사면의 실제 형상을 나타낼 수 있도록 그린 투상도는?

  1. 보조 투상도
  2. 국부 투상도
  3. 회전 투상도
  4. 부분 투상도
(정답률: 55%)
  • 경사면과 같이 일반적인 정투상도(정면, 평면, 측면도)만으로는 실제 형상을 정확히 나타낼 수 없을 때, 해당 면에 수직인 방향으로 투영하여 실제 모양을 보여주는 도면은 보조 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 원호의 반지름이 커서 그 중심위치를 나타낼 필요가 있을 경우, 지면 등의 제약이 있을 때는 그 반지름의 치수선을 구부려서 표시할 수 있다. 이때 치수선의 표시방법으로 맞는 것은?

  1. 중심점의 위치는 원호의 실제 중심위치에 있어야 한다.
  2. 중심점에서 연결된 치수선의 방향은 정확히 화살표로 향한다.
  3. 치수선의 방향은 중심에 관계없이 보기 좋게 긋는다.
  4. 치수선에 화살표가 붙은 부분은 정확한 중심위치를 향하도록 한다.
(정답률: 45%)
  • 원호의 반지름이 너무 커서 중심점이 도면 밖에 있거나 지면 등의 제약으로 표시하기 어려울 때는 치수선을 구부려 표시할 수 있으며, 이때 화살표가 붙은 끝부분이 정확한 중심 위치를 향하도록 그려야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 그림에서 “가”와 “나”의 용도에 의한 명칭과 선의 종류(굵기)가 바르게 연결된 것은?

  1. 가. 해칭선 - 가는 실선, 나. 가상선 - 가는 실선
  2. 가. 해칭선 - 굵은 실선, 나. 파단선 - 굵은 실선
  3. 가. 해칭선 - 가는 실선, 나. 파단선 - 굵은 실선
  4. 가. 해칭선 - 가는 실선, 나. 파단선 - 가는 실선
(정답률: 53%)
  • 도면에서 단면의 내부를 나타내는 해칭선과 물체의 일부를 생략하여 나타내는 파단선은 모두 가는 실선을 사용합니다.


    오답 노트
    굵은 실선: 외형선 등에 사용되므로 해칭선과 파단선에는 부적절함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 투상법의 기호는 제 몇 각법을 나타내는 기호인가?

  1. 제1각법
  2. 제2각법
  3. 제3각법
  4. 제4각법
(정답률: 59%)
  • 투상법 기호에서 우측에서 본 모습이 좌측면에 배치되어 있다면 이는 제1각법을 나타냅니다. 반대로 우측에서 본 모습이 우측면에 배치되면 제3각법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 강판을 말아서 그림과 같은 원통을 만들고자 한다. 다음 중 가장 적합한 강판의 크기(가로×세로)는?

  1. 966×900
  2. 1,932×900
  3. 2,515×900
  4. 3,864×900
(정답률: 63%)
  • 원통을 만들기 위해 필요한 강판의 가로 길이는 원통의 둘레 길이와 같아야 하며, 세로는 원통의 높이와 같습니다.
    ① [기본 공식] $\text{둘레} = \pi \times d$
    ② [숫자 대입] $\text{둘레} = 3.14 \times 615$
    ③ [최종 결과] $\text{둘레} = 1931.1$
    계산된 둘레 약 $1932$와 높이 $900$을 곱한 $1,932 \times 900$이 가장 적합한 크기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 코일 스프링의 전체의 평균 지름이 30[mm], 소선의 지름이 3[mm]라면 스프링 지수는?

  1. 0.1
  2. 6
  3. 8
  4. 10
(정답률: 68%)
  • 스프링 지수는 코일의 평균 지름을 소선의 지름으로 나눈 값으로 정의합니다.
    ① [기본 공식] $c = \frac{D}{d}$
    ② [숫자 대입] $c = \frac{30}{3}$
    ③ [최종 결과] $c = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 양 끝에 왼나사 및 오른나사가 있어서 막대나 로프 등을 조이는 데 사용하는 기계요소는?

  1. 나비 너트
  2. 캡 너트
  3. 아이 너트
  4. 턴 버클
(정답률: 47%)
  • 턴 버클은 양 끝에 서로 반대 방향의 나사(왼나사와 오른나사)가 있어, 몸체를 회전시킴으로써 막대나 로프의 장력을 조절하고 고정하는 기계요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 한 변의 길이가 2[cm]인 정사각형 단면의 주철제 각 봉에 4,000[N]의 중량을 가진 물체를 올려놓았을 때 생기는 압축응력[N/mm2]은?

  1. 10[N/mm2]
  2. 20[N/mm2]
  3. 30[N/mm2]
  4. 40[N/mm2]
(정답률: 40%)
  • 압축응력은 하중을 단면적으로 나눈 값으로 계산합니다.
    ① [기본 공식] $\sigma = \frac{P}{A}$
    ② [숫자 대입] $\sigma = \frac{4000}{20 \times 20}$
    ③ [최종 결과] $\sigma = 10$
    따라서 압축응력은 $10\text{ N/mm}^2$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 기준원 위에서 원판을 굴릴 때 원판 위의 1점이 그리는 궤적으로 나타내는 것은?

  1. 쌍곡선
  2. 포물선
  3. 인벌류트 곡선
  4. 사이클로이드 곡선
(정답률: 49%)
  • 원 위에서 원판을 굴릴 때 원판 위의 한 점이 그리는 궤적은 사이클로이드 곡선입니다. 이는 원(cycle)의 회전 운동과 직선 운동이 결합된 형태의 곡선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 축을 설계할 때 고려사항으로 가장 적합하지 않은 것은?

  1. 변형
  2. 축간 거리
  3. 강도
  4. 진동
(정답률: 46%)
  • 축 설계 시에는 재료의 강도, 변형(강성), 진동, 부식, 온도 등을 종합적으로 고려하여 파손이나 기능 저하가 없도록 설계해야 합니다. 축간 거리는 축 자체의 설계 고려사항이라기보다 배치 설계의 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 국제단위계 SI단위를 옳게 표현한 것은?

  1. 가속도 : [km/h]
  2. 체적 : [kL]
  3. 응력 : [Pa]
  4. 힘 : [N/m2]
(정답률: 53%)
  • 응력의 SI 단위는 파스칼($Pa$)이 맞습니다.

    오답 노트
    가속도: $m/s^{2}$
    체적: $m^{3}$
    힘: $N$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음은 무엇에 대한 설명인가?

  1. 셀러 커플링
  2. 유니버설 커플링
  3. 올덤 커플링
  4. 마찰 클러치
(정답률: 42%)

  • 두 축이 평행하지만 중심선이 일치하지 않는 편심이 있을 때 사용하며, 중앙의 원판이 홈을 따라 미끄러지며 회전력을 전달하는 방식은 올덤 커플링의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 다른 벨트에 비하여 탄성과 마찰계수는 떨어지지만 인장강도가 대단히 크고 벨트 수명이 긴 장점을 가지고 있는 것으로 마찰을 크게 하기 위하여 풀리의 표면에 고무, 코르크 등을 붙여 사용하는 것은?

  1. 가죽 벨트
  2. 고무 벨트
  3. 섬유 벨트
  4. 강철 벨트
(정답률: 61%)
  • 강철 벨트는 인장강도가 매우 크고 수명이 길지만, 탄성과 마찰계수가 낮다는 단점이 있습니다. 이를 보완하기 위해 풀리 표면에 고무나 코르크를 붙여 마찰력을 높여 사용합니다.

    오답 노트
    가죽 벨트: 마찰계수가 크고 질기지만 습도에 따라 길이가 변함
    고무 벨트: 인장강도가 크고 수명이 길지만 기름과 열에 약함
    섬유 벨트: 고속 진동이 적지만 가장자리가 마모되면 약해짐
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
