공유압기능사 필기 기출문제복원 (2014-10-11)

공유압기능사 2014-10-11 필기 기출문제 해설

이 페이지는 공유압기능사 2014-10-11 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공유압기능사
(2014-10-11 기출문제)

목록

1과목: 임의구분

1. 펌프의 토출 압력이 높아질 때 체적 효율과의 관계로 옳은 것은?

  1. 효율이 증가한다.
  2. 효율은 일정하다.
  3. 효율이 감소한다.
  4. 효율과는 무관하다.
(정답률: 67%)
  • 보일의 법칙에 따라 기체의 온도가 일정할 때 압력과 체적은 서로 반비례합니다. 따라서 펌프의 토출 압력이 높아지면 내부 누설량이 증가하여 실제 토출되는 유량이 줄어들므로 효율이 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 필터를 설치할 때 체크 밸브를 병렬로 사용하는 경우가 많다. 이때 체크 밸브를 사용하는 이유로 알맞은 것은?

  1. 기름의 충만
  2. 역류의 방지
  3. 강도의 보강
  4. 눈막힘의 보완
(정답률: 56%)
  • 필터에 이물질이 쌓여 눈막힘 현상이 발생하면 압력이 상승하여 유량 공급에 차질이 생깁니다. 이때 체크 밸브를 병렬로 설치하면 유체가 우회할 수 있는 경로를 제공하여 눈막힘으로 인한 압력 상승을 보완할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 흡착식 건조기에 관한 설명으로 옳지 않은 것은?

  1. 건조제로 실리카겔, 활성 알루미나 등이 사용된다.
  2. 흡착식 건조기는 최대 -70[℃] 정도까지의 저이슬점을 얻을 수 있다.
  3. 건조제가 압축공기 중의 수분을 흡착하여 공기를 건조 하게 된다.
  4. 냉매에 의해 건조되며 2~5[℃]까지 냉각되어 습기를 제거한다.
(정답률: 67%)
  • 흡착식 건조기는 실리카겔이나 활성 알루미나 같은 고체 흡착제를 사용하여 수분을 직접 흡착하는 원리입니다. 냉매를 이용해 $2\sim5^{\circ}\text{C}$까지 냉각시켜 습기를 제거하는 방식은 냉동식 건조기에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 제어작업이 주로 논리제어의 형태로 이루어지는 AND, OR, NOT, 플립플롭 등의 기본논리 연결을 표시하는 기호도를 무엇이라 하는가?

  1. 논리도
  2. 제어선도
  3. 회로도
  4. 변위단계선도
(정답률: 87%)
  • AND, OR, NOT, 플립플롭과 같은 기본 논리 소자들의 연결 상태를 기호로 나타낸 도면을 논리도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 유압회로에서 회로 내의 압력을 일정하게 유지시키는 역할을 하는 밸브는?

  1. 체크 밸브
  2. 릴리프 밸브
  3. 유압 펌프
  4. 솔레노이드 밸브
(정답률: 83%)
  • 릴리프 밸브는 유압 회로 내의 압력이 설정값 이상으로 상승하는 것을 방지하여 압력을 일정하게 유지시키는 안전 밸브 역할을 합니다.

    오답 노트
    체크 밸브: 한쪽 방향으로만 유체 흐름 허용
    유압 펌프: 기계적 에너지를 유체 에너지로 변환
    솔레노이드 밸브: 전기 신호로 흐름 방향 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 유압장치에서 사용되고 있는 오일 탱크에 관한 설명으로 적합하지 않은 것은?

  1. 오일을 저장할 뿐만 아니라 오일을 깨끗하게 한다.
  2. 주유구에는 여과망과 캡 또는 뚜껑을 부착하여 먼지, 절삭분 등의 이물질이 오일 탱크에 혼입되지 않게 한다.
  3. 공기청정기의 통기용량은 유압펌프 토출량의 2배 이상으로 하고, 오일탱크의 바닥면은 바닥에서 최소 15[cm]를 유지하는 것이 좋다.
  4. 오일탱크의 용량은 장치 내의 작동유를 모두 저장하지 않아도 되므로 사용압력, 냉각장치의 유무에 관계없이 가능한 작은 것을 사용한다.
(정답률: 81%)
  • 오일탱크는 장치 내의 모든 작동유를 저장할 수 있을 만큼 충분한 용량을 가져야 하며, 사용 압력과 냉각장치 유무 및 회로 상태에 따라 적절한 크기로 설계해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 공압 센서로 검출할 수 없는 것은?

  1. 물체의 유무
  2. 물체의 위치
  3. 물체의 재질
  4. 물체의 방향 변위
(정답률: 78%)
  • 공압 센서는 비접촉식 검출기로서 물체의 유무, 위치, 방향, 변위 등을 감지하는 데 사용됩니다. 하지만 물체의 화학적 성분이나 재질 자체를 판별하는 기능은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 습공기 중에 포함되어 있는 건조공기 중량에 대한 수증기의 중량을 무엇이라고 하는가?

  1. 포화습도
  2. 상대습도
  3. 평균습도
  4. 절대습도
(정답률: 53%)
  • 습공기 중 건조공기 중량에 대한 수증기의 중량비로 정의되는 것은 절대습도입니다.

    오답 노트
    상대습도: 수증기압의 비율로 정의됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 공압장치의 공압 밸브 조작방식이 아닌 것은?

  1. 수동조작방식
  2. 래치조작방식
  3. 전자조작방식
  4. 파일럿조작방식
(정답률: 63%)
  • 공압 밸브의 조작방식은 크게 인력(수동), 전자(전기), 기계, 파일럿 조작방식으로 분류됩니다. 래치조작방식은 공압 밸브의 표준 조작방식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 공압장치에 사용되는 압축공기 필터의 공기여과 방법으로 틀린 것은?

  1. 가열하여 분리하는 방법
  2. 원심력을 이용하여 분리하는 방법
  3. 흡습제를 사용해서 분리하는 방법
  4. 충돌판에 닿게하여 분리하는 방법
(정답률: 75%)
  • 압축공기 필터는 수분과 이물질을 제거하기 위해 냉각, 원심력, 충돌판, 흡습제 등을 사용합니다. 가열하여 분리하는 방법은 공기여과 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 공기압 실린더의 지지형식이 아닌 것은?

  1. 풋형
  2. 플랜트형
  3. 플랜지형
  4. 트러니언형
(정답률: 53%)
  • 공기압 실린더의 지지형식에는 고정형(풋형, 플랜지형)과 요동형(클레비스형, 트러니언형)이 있습니다. 플랜트형은 지지형식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음과 같은 회로도의 기능은?

  1. 단동실린더 고정회로
  2. 복동실린더 고정회로
  3. 단동실린더 제어회로
  4. 복동실린더 제어회로
(정답률: 69%)
  • 회로도 를 분석하면, 실린더 내부에 스프링이 포함되어 있어 단동실린더임을 알 수 있으며, 3포트 2웨이 밸브를 통해 작동을 제어하므로 단동실린더 제어회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공기압축기를 작동원리에 따라 분류할 때 용적형 압축기가 아닌 것은?

  1. 축류식
  2. 피스톤식
  3. 베인식
  4. 다이어프램식
(정답률: 52%)
  • 공기압축기는 작동 원리에 따라 용적형과 터보형으로 나뉩니다. 축류식은 터보형 압축기에 해당하므로 용적형이 아닙니다.

    오답 노트
    피스톤식, 다이어프램식: 용적형 중 왕복식
    베인식: 용적형 중 회전식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 공기압 회로에서 압축 공기의 역류를 방지하고자 하는 경우에 사용하는 밸브로서, 한쪽 방향으로만 흐르고 반대 방향으로는 흐르지 않는 밸브는?

  1. 체크 밸브
  2. 시퀀스 밸브
  3. 셔틀 밸브
  4. 급속배기 밸브
(정답률: 78%)
  • 압축공기의 역류를 방지하여 한쪽 방향으로만 흐르게 하는 밸브는 체크 밸브입니다.

    오답 노트
    시퀀스 밸브: 압력에 의해 작동 순서를 제어
    셔틀 밸브: 두 입력 중 하나만 있어도 출력 신호 발생
    급속배기 밸브: 배출 저항을 줄여 실린더 속도 증가
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 중 공기압 장치의 기본시스템이 아닌 것은?

  1. 유압펌프
  2. 압축공기 조정장치
  3. 공압 제어밸브
  4. 압축공기 발생장치
(정답률: 82%)
  • 공기압 장치는 압축공기를 생성, 조정, 제어하는 시스템으로 구성됩니다. 유압펌프는 기름(작동유)을 사용하는 유압 시스템의 핵심 부품이므로 공기압 장치의 기본 시스템에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음과 같이 2개의 3/2way 밸브를 연결한 상태의 회로는 어떠한 논리를 나타내는가?

  1. OR 논리
  2. AND 논리
  3. NOR 논리
  4. NAND 논리
(정답률: 44%)
  • 제시된 회로 는 두 개의 밸브가 직렬로 연결되어 있으며, 입력 $A$와 $B$가 모두 0(작동하지 않음)일 때만 출력 $Z$가 발생하는 구조입니다. 이는 입력이 모두 0일 때만 1이 출력되는 NOR 논리의 특성과 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 일정량 액체가 채워져 있는 용기의 밑면적이 받는 압력은?

  1. 정압
  2. 절대압력
  3. 대기압
  4. 게이지압력
(정답률: 58%)
  • 정압은 일정량의 액체가 채워져 있는 용기의 밑면이 받는 압력을 의미합니다.

    오답 노트
    절대압력: 완전 진공을 0으로 기준 잡은 압력
    대기압: 지구 대기가 누르는 압력
    게이지압력: 대기압을 0으로 기준 잡은 압력
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 유압시스템의 최고 압력을 설정할 수 있는 밸브는?

  1. 감압 밸브
  2. 방향 제어 밸브
  3. 언로딩 밸브
  4. 압력 릴리프 밸브
(정답률: 74%)
  • 압력 릴리프 밸브는 시스템 내의 최고 압력을 제한하여 장치를 보호하는 안전 밸브 역할을 합니다. 특정 압력 이상이 되면 유체를 배출하여 압력을 낮추고, 압력이 낮아지면 다시 닫히는 구조입니다.

    오답 노트
    감압 밸브: 안정된 낮은 압력을 공급하기 위해 사용
    방향 제어 밸브: 유체의 흐름 방향을 변경
    언로딩 밸브: 규정 압력 이상 시 무부하 운전을 위해 배출
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 실린더가 전진운동을 완료하고 실린더 측에 일정한 압력이 성된 후에 후진운동을 하는 경우처럼 스위칭 작용에 특별한 압력이 요구되는 곳에 사용하는 밸브는?

  1. 시퀀스 밸브
  2. 3/2way 방향 제어 밸브
  3. 급속 배기 밸브
  4. 4/2way 방향 제어 밸브
(정답률: 49%)
  • 시퀀스 밸브는 공유압 회로에서 작동 순서를 제어하는 밸브입니다. 회로 내의 압력 상승을 검출하여 다음 동작으로 압력을 전달함으로써, 실린더의 전진 완료 후 후진과 같이 순차적인 작동을 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 압력 80[kgf/cm2], 유량 25[L/min]인 유압 모터에서 발생하는 최대 토크는 약 몇 [kgfㆍm]인가?(단, 1회당 배출량은 30cc/rev 이다)

  1. 1.6
  2. 2.2
  3. 3.8
  4. 7.6
(정답률: 42%)
  • 유압 모터의 최대 토크는 작동유의 압력과 1회전당 배출량을 이용하여 계산합니다.
    ① [기본 공식]
    $$T = \frac{P \times Q}{2 \times \pi}$$
    ② [숫자 대입]
    $$T = \frac{80 \times 30}{2 \times 3.14 \times 100}$$
    ③ [최종 결과]
    $$T = 3.8$$
    단, $100$은 단위 환산을 위해 적용되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 회로 중의 공기압력이 상승해 갈 때나 하강해 갈 때에 설정된 압력이 되면 전기 스위치가 변환되어 압력 변화를 전기신호로 나타나게 한다. 이러한 작동을 하는 기기는?

  1. 압력스위치
  2. 릴리프 밸브
  3. 시퀀스 밸브
  4. 언로드 밸브
(정답률: 61%)
  • 압력스위치는 유체 회로 내의 압력 변화를 감지하여 설정된 압력에 도달했을 때 전기적 접점을 변환시켜 전기신호로 출력하는 기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 유압ㆍ공기압 도면기호(KS B 0054)의 기호 요소 중 1점 쇄선의 용도는?

  1. 주관로
  2. 포위선
  3. 계측기
  4. 회전이음
(정답률: 54%)
  • 유압 및 공기압 도면기호(KS B 0054)에서 선의 종류에 따라 용도가 구분됩니다.

    오답 노트
    주관로: 실선
    계측기/파일럿 조작관로: 파선(점선)
    회전이음(기계적 결합): 복선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 작동유의 구비조건으로 옳지 않은 것은?

  1. 압축성일 것
  2. 화학적으로 안정할 것
  3. 열을 방출시킬 수 있어야 할 것
  4. 기름 속의 공기를 빨리 분리시킬 수 있을 것
(정답률: 76%)
  • 작동유는 에너지를 효율적으로 전달하기 위해 압축되지 않는 비압축성 성질을 가져야 합니다. 압축성이 있으면 응답성이 떨어지고 폭발 위험이 있어 부적절합니다.

    오답 노트
    화학적으로 안정할 것, 열 방출 가능, 공기 분리 능력: 모두 작동유가 갖추어야 할 필수 구비조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유압ㆍ공기압 도면기호 (KS B 0054)의 기호 요소 중 정사각형의 용도가 아닌 것은?

  1. 필터
  2. 피스톤
  3. 주유기
  4. 열교환기
(정답률: 54%)
  • 유압 및 공기압 도면 기호에서 정사각형은 필터, 주유기, 열교환기 등을 나타내는 데 사용됩니다. 반면, 피스톤은 직사각형으로 표시하는 것이 원칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 복동 실린더의 미터-아웃 방식에 의한 속도제어회로는?

  1. 실린더로 공급되는 유체의 양을 조절하는 방식
  2. 실린더에서 배출되는 유체의 양을 조절하는 방식
  3. 공급과 배출되는 유체의 양을 모두 조절하는 방식
  4. 전진 시에는 공급유체를 후진 시에는 배출유체의 양을 조절하는 방식
(정답률: 68%)
  • 미터-아웃(Meter-out) 방식은 명칭 그대로 유체가 나가는 쪽을 제어하는 방식입니다. 즉, 실린더에서 배출되는 유체의 양을 조절하여 속도를 제어합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

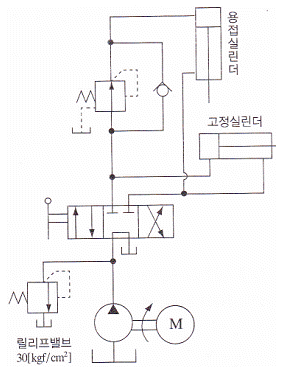

26. 다음 그림에 관한 설명으로 옳은 것은?

  1. 자유낙하를 방지하는 회로이다.
  2. 감압 밸브의 설정압력은 릴리프 밸브의 설정압력보다 낮다.
  3. 용접실린더와 고정실린더의 순차제어를 위한 회로이다.
  4. 용접실린더에 공급되는 압력을 높게 하기 위한 방법 이다.
(정답률: 56%)
  • 제시된 회로는 감압 밸브를 이용한 2압력 회로입니다. 용접 실린더의 접합 압력을 조절하는 감압 밸브의 설정 압력은 시스템 전체의 최대 압력을 제한하는 릴리프 밸브의 설정 압력보다 반드시 낮은 범위에서 조정되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 압력제어 밸브의 핸들을 돌렸을 때 회전각에 따라 공기 압력이 원활하게 변화하는 특성은?

  1. 유량 특성
  2. 릴리프 특성
  3. 재현 특성
  4. 압력조정 특성
(정답률: 67%)
  • 압력제어 밸브의 핸들 회전각에 따라 공기 압력이 원활하게 변화하는 특성을 압력조정 특성이라고 합니다.

    오답 노트
    유량 특성: 출력측 흐름 증가 시 압력이 낮아지는 특성
    릴리프 특성: 외부 압력 상승 시 배기 압력이 높아지는 특성
    재현 특성: 장시간 사용 후 설정 압력의 변동 상태를 확인하는 특성
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 압축공기에 비하여 유압의 장점으로 옳지 않은 것은?

  1. 정확성
  2. 비압축성
  3. 배기성
  4. 힘의 강력성
(정답률: 61%)
  • 유압유는 공기와 달리 압축되지 않는 비압축성 유체이므로 정밀한 제어(정확성)와 강력한 힘을 낼 수 있는 장점이 있습니다. 반면, 배기성은 사용 후 공기 중으로 바로 방출할 수 있는 공압 시스템만의 고유한 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 유압회로에서 유압 작동유의 점도가 너무 높을 때 일어나는 현상이 아닌 것은?

  1. 응답성이 저하된다.
  2. 동력손실이 커진다.
  3. 열 발생의 원인이 된다.
  4. 관내 저항에 의한 압력이 저하된다.
(정답률: 65%)
  • 점도가 너무 높으면 유체의 흐름이 둔해져 응답성이 저하되고, 마찰 손실로 인해 동력 손실과 열 발생이 증가합니다. 또한 관내 저항이 커지기 때문에 압력 손실이 증가하여 기계 효율이 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 유압 작동유의 적절한 점도가 유지되지 않을 경우 발생되는 현상이 아닌 것은?

  1. 동력손실 증대
  2. 마찰 부분 마모 증대
  3. 내부 누설 및 외부 누설
  4. 녹이나 부식 발생의 억제
(정답률: 72%)
  • 작동유의 점도가 적절하지 않으면 윤활 성능이 떨어지고 마찰이 심해져 내부 및 외부 누설이 발생하며, 결과적으로 녹이나 부식이 더 쉽게 발생하는 촉진 현상이 일어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전열기에 전압을 가하여 전류를 흘리면 열이 발생하게 되는데 I[A]의 전류가 저항 R[Ω]인 도체를 t[sec]동안 흘렀다면 이 도체에서 발생하는 열에너지는 몇[J]인가?

  1. IRt
  2. I2Rt
  3. 4.2I2Rt
  4. 0.24I2Rt
(정답률: 56%)
  • 전류가 흐르는 도체에서 발생하는 열에너지를 구하는 줄의 법칙을 이용합니다. 이때 에너지 단위가 $\text{J}$(줄)인 경우에는 계수 $0.24$를 곱하지 않고 계산합니다.
    ① [기본 공식] $H = I^{2}Rt$
    ② [숫자 대입] $H = I^{2}Rt$
    ③ [최종 결과] $H = I^{2}Rt$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

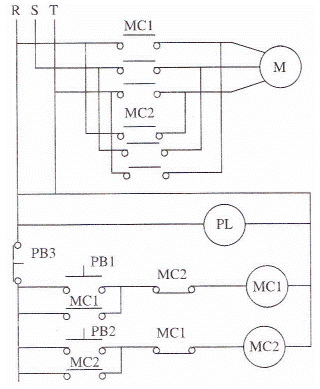

32. 다음과 같은 전동기 정역회로의 동작에 관한 설명으로 옳지 않은 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. PL은 전원이 투입되면 PB 스위치와 관계없이 항상 점등된다.
  2. PB1을 누르면 MC1이 여자되어 MC1-a 접점이 붙고 전동기 M이 정회전 운동을 한다.
  3. PB2를 누르면 MC2가 여자되어 MC2-a접점이 붙고 전동기 M이 역회전 운동을 한다.
  4. PB3을 누르면 MC1, MC2가 여자되어 전동기 M이 자동으로 정ㆍ역회전 운동을 한다.
(정답률: 60%)
  • PB3은 b접점(상시 닫힘)으로 구성되어 있어, 누르는 순간 회로가 개방됩니다. 따라서 PB3을 누르면 MC1과 MC2에 전원이 공급되지 않아 여자될 수 없으며, 오히려 전체 동작을 멈추게 하는 정지 버튼 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 550[W]의 전력을 소비하는 전기난로를 6시간 동안 사용할때의 전력량은 얼마인가?

  1. 0.3[kWh]
  2. 3.3[kWh]
  3. 30[kWh]
  4. 300[kWh]
(정답률: 75%)
  • 전력량은 소비전력에 사용 시간을 곱하여 계산합니다.
    ① [기본 공식]
    $$W = P \times t$$
    전력량 = 전력 × 시간
    ② [숫자 대입]
    $$W = 550 \times 6$$
    ③ [최종 결과]
    $$W = 3300\text{ Wh} = 3.3\text{ kWh}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 전류의 단위로 암페어[A]를 사용한다. 다음 중 1[A]에 해당하는 것은?

  1. 1[sec] 동안에 1[C]의 전기량이 이동하였다.
  2. 저항 1[Ω]인 물체에 10[V]의 전압을 인가하였다.
  3. 1[m] 높은 전위에서 1[m] 낮은 전위로 전기량이 흘렀다.
  4. 1[C]의 전기량이 두 점 사이를 이동하여 1[J]의 일을 하였다.
(정답률: 61%)
  • 전류는 단위 시간 동안 흐르는 전기량으로 정의됩니다.
    ① [기본 공식]
    $$I = \frac{Q}{t}$$
    전류 = 전기량 / 시간
    ② [숫자 대입]
    $$I = \frac{1}{1}$$
    ③ [최종 결과]
    $$I = 1\text{ A}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 1[Ω] 미만의 저저항을 측정하기 위하여 전압강하법을 사용하였다. 전압강하법을 이용한 측정시 유의사항으로 옳지 않은 것은?

  1. 내부저항이 큰 전압계를 이용한다.
  2. 측정 중에는 일정 온도를 유지한다.
  3. 도선의 연결 단자 구성시 접촉저항이 작도록 한다.
  4. 전원과 병렬로 가변저항을 삽입하여 전류의 양을 조절 한다.
(정답률: 40%)
  • 전압강하법으로 저저항을 측정할 때, 과전류가 흐르는 것을 방지하여 전류의 양을 조절하기 위해서는 가변저항을 전원과 직렬로 연결해야 합니다.

    오답 노트
    내부저항이 큰 전압계 이용: 전압계로 흐르는 전류를 최소화하여 측정 오차를 줄이기 위함
    일정 온도 유지: 온도 변화에 따른 저항값 변동을 막기 위함
    접촉저항 최소화: 측정 대상 외의 불필요한 저항 성분을 제거하기 위함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 평형 3상 회로에서 △결선의 3상 전원 중 2개 상의 전원만을 이용하여 3상 부하에 전력을 공급할 때 사용되는 결선은?

  1. Y결선
  2. △결선
  3. V결선
  4. Z결선
(정답률: 53%)
  • 평형 3상 회로에서 3상 전원 중 2개 상만을 이용하여 3상 부하에 전력을 공급하는 방식은 V결선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 중 건식정류기(금속정류기)가 아닌 것은?

  1. 셀렌정류기
  2. 실리콘정류기
  3. 회전변류기
  4. 아산화동정류기
(정답률: 45%)
  • 금속 정류기(건식 정류기)의 종류에는 셀렌정류기, 실리콘정류기, 아산화동정류기가 포함됩니다. 반면 회전변류기는 기계적으로 교류를 직류로 변환하는 장치이므로 금속 정류기에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 접점회로가 나타내는 논리회로는?

  1. OR회로
  2. AND회로
  3. NOT회로
  4. NAND회로
(정답률: 65%)
  • 회로에서 PB1 또는 PB2 중 어느 하나만 눌러도 램프(SL)가 점등되는 병렬 연결 구조이므로 OR회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 측정 중 또는 측정방법으로 인해 발생할 수 있는 오차가 아닌 것은?

  1. 우연오차
  2. 과실오차
  3. 계통오차
  4. 정밀오차
(정답률: 54%)
  • 측정 오차는 일반적으로 계통오차, 우연오차, 과실오차로 분류하며, 정밀오차라는 용어는 측정 오차의 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 직류기의 손실 중 전기자 철심 안에서 자속이 변할 때 철심부에 생기는 손실로서, 히스테리시스손, 와류손 등으로 구분되는 것은?

  1. 동손
  2. 철손
  3. 기계손
  4. 표류부하손
(정답률: 61%)
  • 전기자 철심부에서 자속이 변할 때 발생하는 손실을 철손이라고 하며, 이는 히스테리시스손과 와류손으로 구성됩니다.

    오답 노트
    동손: 부하 전류에 의해 권선에서 발생하는 가변 손실
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 100[Ω]의 부하가 연결된 회로에 10[V]의 직류 전압을 인가하고 전류를 측정하면 계기에 나타나는 값은 몇 [A]인가?

  1. 10
  2. 1
  3. 0.1
  4. 0.01
(정답률: 61%)
  • 옴의 법칙을 이용하여 회로에 흐르는 전류를 구할 수 있습니다.
    ① [기본 공식] $I = \frac{V}{R}$
    ② [숫자 대입] $I = \frac{10}{100}$
    ③ [최종 결과] $I = 0.1$ A
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 서보모터에 관한 설명으로 옳지 않은 것은?

  1. 저속회전이 쉽다.
  2. 급가감속이 어렵다.
  3. 정역회전이 가능하다.
  4. 저속에서 큰 토크를 얻을 수 있다.
(정답률: 50%)
  • 서보모터는 정밀한 제어가 가능하여 응답성이 매우 뛰어나며, 급가감속이 매우 쉽다는 것이 핵심 특징입니다.

    오답 노트
    급가감속이 어렵다: 급가감속이 매우 용이함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 단상 유도전동기가 산업 및 가정용으로 널리 이용되는 이유로 옳지 않은 것은?

  1. 직류전원을 생활 주변에서 쉽게 얻을 수 있다.
  2. 전동기의 구조가 간단하고 고장이 적고 튼튼하다.
  3. 작은 동력을 필요로 하며 가격이 비교적 저렴하다.
  4. 취급과 운전이 쉬워 다른 전동기에 비해 매우 편리하게 이용할 수 있다.
(정답률: 62%)
  • 단상 유도전동기는 교류(AC) 전원을 사용하는 기기입니다. 우리 주변의 콘센트 등에서 쉽게 얻을 수 있는 전원은 교류이며, 직류전원을 생활 주변에서 쉽게 얻을 수 있다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 정현파 교류전압의 순시값이 200sinωt[V]일 때 최댓값은 몇 [V]인가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 61%)
  • 정현파 교류전압의 순시값 수식 $v(t) = V_m \sin(\omega t)$에서 $\sin$ 함수 앞의 계수가 전압의 최댓값을 의미합니다.
    ① [기본 공식] $V_{max} = V_m$
    ② [숫자 대입] $V_{max} = 200$
    ③ [최종 결과] $V_{max} = 200$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 정전용량 C[F]인 콘덴서에 교류전원을 접속하여 사용할 경우의 전류와 전압과의 위상 관계는?

  1. 전류와 전압은 동상이다.
  2. 전류가 전압보다 위상이 90° 늦다.
  3. 전류가 전압보다 위상이 90° 앞선다.
  4. 전류가 전압보다 위상이 120° 앞선다.
(정답률: 57%)
  • 콘덴서(커패시터) 회로의 특성상 전하가 충전되는 과정으로 인해 전류가 전압보다 위상이 $90^{\circ}$ 앞서게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 입체도에서 화살표 방향의 정면도로 적합한 것은?

(정답률: 73%)
  • 제시된 입체도에서 화살표 방향(정면)으로 바라보았을 때, 외곽은 직사각형이며 중앙 상단에 V자 형태로 파여 있고 그 내부에 삼각형 모양의 면이 보이게 됩니다. 따라서 정면도로 가장 적합한 형상은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같은 용접 기호에서 a5는 무엇을 의미하는가?

  1. 루트 간격이 5[mm]
  2. 필릿 용접 목 두께가 5[mm]
  3. 필릿 용접 목 길이가 5[mm]
  4. 점 용접부의 용접 수가 5개
(정답률: 55%)
  • 용접 기호 에서 소문자 $a$는 필릿 용접의 목 두께(Throat thickness)를 의미하며, 숫자 $5$는 그 치수가 $5\text{mm}$임을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 3각법으로 투상한 그림과 같은 정면도와 평면도에 좌측면도로 적합한 것은?

(정답률: 71%)
  • 3각법 투상 원리에 따라 정면도와 평면도를 분석하면, 좌측면도는 물체의 왼쪽에서 바라본 모양을 정면도의 왼쪽에 배치해야 합니다. 따라서 정면도의 높이와 평면도의 폭이 일치하며 형상이 일치하는 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 기계제도에서 척도 및 치수 기입법 설명으로 잘못된 것은?

  1. 치수는 되도록 주투상도에 집중하여 기입한다.
  2. 치수는 특별한 명기가 없는 한 제품의 완성치수이다.
  3. 현의 길이를 표시하는 치수선은 동심 원호로 표시한다.
  4. 도면에 NS로 표시된 것은 비례척이 아님을 나타낸 것이다.
(정답률: 48%)
  • 현의 길이는 직선 거리이므로 직선 치수선으로 표시해야 합니다. 동심 원호로 표시하는 치수선은 호의 길이를 나타낼 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 도면에서 표제란의 투상법란에 그림과 같은 투상법 기호로 표시되는 경우는 몇 각법 기호인가?

  1. 1각법
  2. 2각법
  3. 3각법
  4. 4각법
(정답률: 70%)
  • 제시된 기호 는 3각법을 나타내는 표준 기호입니다. 3각법은 눈-스크린-물체의 순서로 투상하며, 우측면도가 정면도의 오른쪽에 배치되는 특징이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 그림과 같이 직육면체를 나타낼 수 있는 투상도는?

  1. 정투상도
  2. 사투상도
  3. 등각 투상도
  4. 부등각 투상도
(정답률: 66%)
  • 제시된 이미지 에서 세 축이 서로 $120^{\circ}$를 이루며 투영된 모습은 등각 투상도의 전형적인 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 선의 종류에 의한 용도 중 가는 실선으로 표현해야 하는 선으로 틀린 것은?

  1. 치수선
  2. 중심선
  3. 지시선
  4. 외형선
(정답률: 66%)
  • 외형선은 물체의 겉모양을 나타내는 선으로, 반드시 굵은 실선으로 그려야 합니다.

    오답 노트
    치수선, 중심선, 지시선: 가는 실선(또는 1점 쇄선)으로 표현함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 코일 스프링에 350[N]의 하중을 걸어 5.6[cm] 늘어났다면 이 스프링의 스프링 상수[N/mm]는?

  1. 5.25
  2. 6.25
  3. 53.5
  4. 62.5
(정답률: 55%)
  • 스프링 상수는 하중을 변위량으로 나눈 값입니다. 이때 변위 단위인 $\text{cm}$를 $\text{mm}$로 환산하여 계산해야 합니다.
    ① [기본 공식] $k = \frac{F}{\delta}$
    ② [숫자 대입] $k = \frac{350}{5.6 \times 10}$
    ③ [최종 결과] $k = 6.25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 축에서 토크가 67.5[kNㆍmm]이고, 지름 50[mm]일 때 키(Key)에 발생하는 전단 응력은 몇[N/mm2]인가? (단, 키의 크기는 너비×높이×길이=15mm×10mm×60mm이다.)

  1. 2
  2. 3
  3. 6
  4. 8
(정답률: 43%)
  • 축의 토크를 통해 키에 작용하는 전단 응력을 구하는 문제입니다. 전단 응력은 토크를 반지름으로 나눈 힘을 키의 전단 면적으로 나누어 계산합니다.
    ① [기본 공식] $\tau = \frac{2T}{bd}$
    ② [숫자 대입] $\tau = \frac{2 \times 67.5 \times 10^{3}}{15 \times 60 \times 25}$ (단, $d$는 반지름 $25\text{mm}$ 적용 시) 또는 $$\tau = \frac{67.5 \times 10^{3} / 25}{15 \times 60}$$
    ③ [최종 결과] $\tau = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 기어에서 이 끝 높이(Addendum)가 의미하는 것은?

  1. 두 기어의 이가 접촉하는 거리
  2. 이뿌리원부터 이끝원까지의 거리
  3. 피치원에서 이뿌리원까지의 거리
  4. 피치원에서 이끝원까지의 거리
(정답률: 47%)
  • 기어의 이 끝 높이는 피치원에서 이 끝 원까지의 거리를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 너트의 풀림 방지법이 아닌 것은?

  1. 턴 버클에 의한 방법
  2. 자동 죔 너트에 의한 방법
  3. 분할 핀에 의한 방법
  4. 로크 너트에 의한 방법
(정답률: 50%)
  • 턴 버클은 나사의 풀림 방지법이 아니라, 나사산의 길이를 조절하여 장력을 조절하는 장치입니다.

    오답 노트
    자동 죔 너트, 분할 핀, 로크 너트: 모두 너트의 풀림을 방지하는 대표적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 1/100의 기울기를 가진 2개의 테이퍼 키를 한 쌍으로 하여 사용하는 키는?

  1. 원뿔 키
  2. 둥근 키
  3. 접선 키
  4. 미끄럼 키
(정답률: 56%)
  • 2개의 테이퍼 키가 한 쌍으로 구성되어 접선 방향으로 작동하는 키이므로 접선 키가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 607C2P6으로 표시된 베어링에서 안지름은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 7[mm]
  2. 30[mm]
  3. 35[mm]
  4. 60[mm]
(정답률: 53%)
  • 베어링 번호 체계에서 숫자가 3자리인 경우, 가장 끝자리 숫자가 안지름 치수를 나타냅니다. 따라서 607C2P6에서 끝자리 숫자 7이 안지름을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 원동차와 종동차의 지름이 각각 400[mm], 200[mm]일 때 중심거리는?

  1. 300[mm]
  2. 600[mm]
  3. 150[mm]
  4. 200[mm]
(정답률: 64%)
  • 두 차륜이 접촉해 있을 때 중심거리는 두 원 지름의 합을 2로 나눈 평균값과 같습니다.
    ① [기본 공식] $C = \frac{D_1 + D_2}{2}$
    ② [숫자 대입] $C = \frac{400 + 200}{2}$
    ③ [최종 결과] $C = 300$ mm
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 체결용 기계요소가 아닌 것은?

  1. 나사
  2. 키
  3. 브레이크
  4. 핀
(정답률: 71%)
  • 나사, 키, 핀은 부품을 고정하거나 결합하는 체결용 기계요소입니다. 반면 브레이크는 운동 에너지를 흡수하여 정지시키는 제어용 기계요소에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
