공유압기능사 필기 기출문제복원 (2015-07-19)

공유압기능사 2015-07-19 필기 기출문제 해설

이 페이지는 공유압기능사 2015-07-19 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공유압기능사
(2015-07-19 기출문제)

목록

1과목: 임의구분

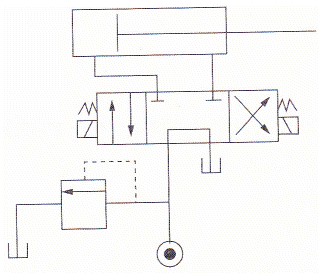

1. 그림과 같은 유압회로의 명칭은?

  1. 감속 회로
  2. 차동 회로
  3. 로킹 회로
  4. 정토크 구동 회로
(정답률: 75%)
  • 제시된 회로도는 탠덤 센터(Tandem center)형 방향전환밸브를 사용하여 중립 위치에서 작업 포트 양쪽을 모두 차단함으로써 실린더를 임의의 위치에 고정시키는 로킹 회로입니다.


    오답 노트
    감속 회로: 행정 말단에서 서서히 정지시키기 위한 회로
    차동 회로: 차동 압력제어 밸브나 차동 실린더를 이용한 회로
    정토크 구동 회로: 정용량형 펌프로 모터를 구동하여 속도를 제어하는 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 실린더의 속도를 제어할 수 있는 기능을 가진 밸브는?

  1. AND 밸브
  2. 3/2-Way 밸브
  3. 압력 시퀀스 밸브
  4. 일방향 유량제어 밸브
(정답률: 79%)
  • 실린더의 속도는 단위 시간당 흐르는 유체의 양인 유량에 의해 결정됩니다. 따라서 유량을 제어하는 일방향 유량제어 밸브를 통해 실린더의 속도를 조절할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 공유압 변환기를 에어 하이드로 실린더와 조합하여 사용할 경우 주의사항으로 틀린 것은?

  1. 열원의 가까이에서 사용하지 않는다.
  2. 공유압 변환기는 수평 방향으로 설치한다.
  3. 에어 하이드로 실린더보다 높은 위치에 설치한다.
  4. 작동유가 통하는 배관에 누설, 공기 흡입이 없도록 밀봉을 철저히 한다.
(정답률: 79%)
  • 공유압 변환기는 공기가 유입되고 기름이 밀려 나가는 구조이므로, 가급적 수직 방향으로 설치해야 합니다.

    오답 노트
    에어 하이드로 실린더보다 높은 위치 설치: 공기 제거 및 원활한 작동을 위해 필요함
    배관 밀봉 철저: 누설 및 공기 흡입 방지를 위해 필수적임
    열원 근처 사용 금지: 작동유의 변질 및 팽창 방지를 위해 필요함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공압 실린더를 순차적으로 작동시키기 위해서 사용되는 밸브의 명칭은 무엇인가?

  1. 시퀀스 밸브
  2. 무부하 밸브
  3. 압력 스위치
  4. 교밸브
(정답률: 89%)
  • 시퀀스(Sequence)는 '순차적'이라는 의미로, 공압 실린더를 정해진 순서에 따라 작동시키기 위해 시퀀스 밸브를 사용합니다.

    오답 노트
    무부하 밸브: 규정 압력 도달 시 무부하 운전 및 배출
    압력 스위치: 특정 압력 도달 시 전기회로 개폐
    교밸브: 유로 단면적을 조절하여 유량 제어
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 자기 현상을 이용한 스위치로 빠른 전환 사이클이 요구될 때 사용되는 스위치는?

  1. 압력 스위치
  2. 전기 리드 스위치
  3. 광전 스위치
  4. 전기 리밋 스위치
(정답률: 63%)
  • 전기 리드 스위치는 한 쌍의 리드핀이 자기장 내에서 서로 반대 극성으로 자화되어 접점이 닫히는 원리를 이용하며, 응답 속도가 매우 빨라 빠른 전환 사이클이 필요한 곳에 적합합니다.

    오답 노트
    압력 스위치: 특정 압력 도달 시 작동
    광전 스위치: 빛의 차단이나 양의 변화로 검출
    전기 리밋 스위치: 물리적 접촉에 의해 작동
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 공압 밸브에 부착되어 있는 소음기의 역할에 관한 설명으로 옳은 것은?

  1. 배기속도를 빠르게 한다.
  2. 공압 작동부의 출력이 커진다.
  3. 공압 기기의 에너지 효율이 좋아진다.
  4. 압축공기 흐름에 저항이 부여되고 배압이 생긴다.
(정답률: 65%)
  • 소음기는 배기 시 발생하는 소음을 줄이기 위해 공기의 흐름을 제한하는 장치입니다. 따라서 압축공기 흐름에 저항이 부여되고 배압이 생긴다는 설명이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 연속적으로 공기를 빼내는 공기 구멍을 나타내는 기호는?

(정답률: 78%)
  • 연속적으로 공기를 배출하는 공기 구멍(Air Vent)을 나타내는 표준 기호는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 공기 청정화 장치로 이용되는 공기 필터에 관한 설명으로 적합하지 않은 것은?

  1. 압축공기에 포함된 이물질을 제거하여 문제가 발생하지 않도록 사용한다.
  2. 압축공기는 필터를 통과하면서 응축된 물과 오물을 제거하는 역할을 한다.
  3. 투명의 수지로 되어 있는 필터통은 가정용 중성세제로 세척하여 사용하여야 한다.
  4. 필터에 의하여 걸러진 응축물은 필터통에 꽉 채워져 있어야 추가적인 이물질 공급이 차단되어 효율적이다.
(정답률: 74%)
  • 필터통에 응축물이 가득 차게 되면 공기의 흐름을 방해하고 여과 기능이 상실되어 필터가 제 역할을 수행할 수 없습니다.

    오답 노트
    필터에 의하여 걸러진 응축물은 필터통에 꽉 채워져 있어야 추가적인 이물질 공급이 차단되어 효율적이다: 응축물이 가득 차면 필터 기능 상실
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 유압 탱크의 구비 조건이 아닌 것은?

  1. 필요한 기름의 양을 저장할 수 있을 것
  2. 복귀관 측과 흡입관 측 사이에 격판을 설치할 것
  3. 펌프의 출구 측에 스트레이너가 설치되어 있을 것
  4. 적당한 크기의 주유구와 배유구가 설치되어 있을 것
(정답률: 67%)
  • 스트레이너는 펌프나 유량계, 열교환기 등 주요 장치의 고장을 방지하기 위해 이물질을 걸러내는 여과 장치이므로, 반드시 장치의 입구 측에 설치해야 합니다.

    오답 노트
    펌프의 출구 측에 스트레이너가 설치되어 있을 것: 입구 측에 설치해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 공압 실린더나 공압 탱크의 공기를 급속히 방출할 필요가 있을 때 또는 공압 실린더 속도를 증가시킬 필요가 있을때 사용되는 밸브로 가장 적당한 것은?

  1. 2압 밸브
  2. 셔틀 밸브
  3. 체크 밸브
  4. 급속 배기 밸브
(정답률: 87%)
  • 공기를 급속히 방출(배기)하여 실린더의 속도를 빠르게 증가시켜야 하는 경우에는 급속 배기 밸브를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 접속된 관로를 나타내는 기호는?

(정답률: 82%)
  • 접속된 관로를 나타내는 기호는 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 루브리케이터(Lubricator)에 사용되는 적정한 윤활유는?

  1. 기계유 1종(ISO VG 32)
  2. 터빈유 1종, 2종(ISO VG 32)
  3. 그리스유 3종, 4종(ISO VG 32)
  4. 스핀들유 3종, 4종(ISO VG 32)
(정답률: 62%)
  • 루브리케이터에서는 일반적으로 터빈유 1종, 2종(ISO VG 32)을 윤활유로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 유압펌프의 성능을 표현하는 것으로 단위시간당 에너지를 의미하는 것은?

  1. 동력
  2. 전력
  3. 항력
  4. 추력
(정답률: 76%)
  • 단위 시간당 수행하는 일의 양, 즉 에너지를 의미하는 물리량은 동력입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 회로설계 시 주의하여야 할 부하 중 과주성 부하에 관한 설명으로 옳지 않은 것은?

  1. 음의 부하이다.
  2. 저항성 부하이다.
  3. 운동량을 증가시킨다.
  4. 액추에이터의 운동방향과 동일하게 작용한다.
(정답률: 44%)
  • 과주성 부하는 액추에이터의 운동 방향과 동일하게 작용하여 운동량을 증가시키는 음의 부하입니다.

    오답 노트
    저항성 부하: 관성 부하의 일종으로 운동 방향과 반대로 작용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전기제어의 동작 상태에 관한 설명으로 옳지 않은 것은?

  1. 기기의 미소 시간 동작을 위해 조작 동작되는 것을 조깅이라 한다.
  2. 계전기 코일에 전류를 흘려 자화 성질을 얻게 하는 것을 여자라 한다.
  3. 계전기 코일에 전류를 차단하여 자화 성질을 잃게 하는 것을 소자라 한다.
  4. 계전기가 소자된 후에도 동작기능이 유효하게 하는 것을 인터록이라 한다.
(정답률: 68%)
  • 계전기가 소자된 후에도 동작 기능을 유효하게 유지하는 것은 인터록이 아니라 자기유지 회로에 대한 설명입니다.

    오답 노트
    인터록: 두 개의 회로가 동시에 동작하지 않도록 상호 억제하는 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 액추에이터의 공급 쪽 관로 내의 흐름을 제어함으로써 속도를 제어하는 그림과 같은 회로는 무슨 방식인가?

  1. 미터 인
  2. 미터 아웃
  3. 블리드 온
  4. 블리드 오프
(정답률: 70%)
  • 액추에이터로 들어가는 공급 쪽 관로에서 유량을 제어하여 속도를 조절하는 방식은 미터 인 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 공압 모터의 장점인 것은?

  1. 배기음이 작다.
  2. 에너지 변환 효율이 높다.
  3. 폭발의 위험성이 거의 없다.
  4. 공기의 압축성에 의해 제어성이 우수하다.
(정답률: 63%)
  • 공압 기기는 전기 스파크가 발생하지 않는 공기를 사용하므로, 가연성 물질이 있는 환경에서도 폭발의 위험성이 거의 없는 방폭 특성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 유압펌프의 동력을 산출하는 방법으로 옳은 것은?

  1. 힘×거리
  2. 압력×유량
  3. 질량×가속도
  4. 압력×수압면적
(정답률: 71%)
  • 유압 시스템에서 동력은 힘과 속도의 곱으로 정의되며, 유압에서는 압력이 힘의 역할을, 유량이 속도의 역할을 수행합니다.
    ① [기본 공식] $P = p \times Q$ (동력 = 압력 × 유량)
    ② [숫자 대입] (해당 문제의 경우 원리 설명이므로 대입 생략)
    ③ [최종 결과] $P = p \times Q$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 유압실린더가 중력으로 인하여 제어속도 이상 낙하하는 것을 방지하는 밸브는?

  1. 감압 밸브
  2. 시퀀스 밸브
  3. 무부하 밸브
  4. 카운터밸런스 밸브
(정답률: 62%)
  • 카운터밸런스 밸브는 부하의 자중에 의해 실린더가 제어 속도 이상으로 자유 낙하하는 것을 방지하기 위해 배압을 형성하는 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 실린더 로드의 지름을 크게 하여 부하에 대한 위험을 줄인 실린더는?

  1. 램형 실린더
  2. 탠덤 실린더
  3. 다위치 실린더
  4. 텔레스코프 실린더
(정답률: 50%)
  • 램형 실린더는 실린더 로드의 지름을 크게 설계하여 부하에 대한 위험을 줄이고 큰 힘을 낼 수 있도록 만든 실린더입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 일의 3요소에 해당되지 않는 것은?

  1. 크기
  2. 속도
  3. 형상
  4. 방향
(정답률: 81%)
  • 일의 3요소는 크기, 속도, 방향입니다. 따라서 형상은 일의 3요소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 유압 제어 밸브 중 회로압이 설정압을 넘으면 막이 유체 압에 의해 파열되어 압유를 탱크로 귀환시키고 동시에 압력상승을 막아 기기를 보호하는 역할을 하는 기기는?

  1. 유체 퓨즈
  2. 압력 스위치
  3. 감압 밸브
  4. 릴리프 밸브
(정답률: 71%)
  • 회로압이 설정값을 초과할 때 내부의 막이 파열되어 압유를 탱크로 귀환시킴으로써 기기를 보호하는 장치는 유체 퓨즈입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 그림과 같은 회로도를 무엇이라고 하는가?

  1. 인터록 회로
  2. 플립플롭 회로
  3. ON 우선 자기유지 회로
  4. OFF 우선 자기유지 회로
(정답률: 61%)
  • 두 스위치를 동시에 눌렀을 때 릴레이가 소자되지 않고 동작을 유지한다면 ON 우선 회로입니다. 제시된 회로 에서는 스위치를 동시에 눌러도 릴레이가 계속 동작하므로 ON 우선 자기유지 회로에 해당합니다.

    오답 노트
    OFF 우선 자기유지 회로: 두 선이 연결된 지점 아래쪽에 B 접점이 위치해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 압력의 크기에 의해 제어되거나 압력에 큰 영향을 미치는 것은?

  1. 솔레노이드 밸브
  2. 방향 제어 밸브
  3. 압력 제어 밸브
  4. 유량 제어 밸브
(정답률: 79%)
  • 회로 내의 압력 크기를 감지하여 시스템의 최대 압력을 제한하거나 설정된 압력에 따라 작동을 제어하는 장치는 압력 제어 밸브입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 피스톤 로드의 중심선에 대하여 직각을 이루는 실린더의 양측으로 뻗은 1쌍의 원통 모양의 피벗으로 지지된 공압 실린더의 지지형식을 무엇이라 하는가?

  1. 풋형
  2. 클래비스형
  3. 용접형
  4. 트러니언형
(정답률: 55%)
  • 피스톤 로드 중심선에 직각 방향으로 1쌍의 원통형 피벗이 돌출되어 지지되는 방식은 트러니언형 지지방식의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음과 같은 회로의 명칭은?

  1. 로크 회로
  2. 무부하 회로
  3. 동조 회로
  4. 카운터밸런스 회로
(정답률: 53%)
  • 제시된 이미지 는 Hi-Lo 펌프를 사용하여 부하가 없는 상태에서 유량을 확보하고, 부하 시 압력을 제어하는 무부하 회로의 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 공기압 발생장치에 해당되지 않는 장치는?

  1. 송풍기
  2. 진공펌프
  3. 압축기
  4. 공압모터
(정답률: 36%)
  • 공기압 발생장치는 공기를 압축하여 에너지를 만드는 장치입니다. 공압모터는 생성된 공기압 에너지를 이용하여 기계적 회전 운동으로 변환하는 액추에이터에 해당하므로 발생장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 유압 실린더나 유압 모터의 작동 방향을 바꾸는 데 사용되는 것으로 회로 내의 유체 흐름의 통로를 조정하는 것은?

  1. 체크 밸브
  2. 유량 제어 밸브
  3. 압력 제어 밸브
  4. 방향 제어 밸브
(정답률: 74%)
  • 유압 회로에서 유체의 흐름 통로를 변경하여 실린더나 모터의 작동 방향을 결정하는 장치는 방향 제어 밸브입니다.

    오답 노트
    체크 밸브: 한쪽 방향으로만 흐르게 함
    유량 제어 밸브: 속도 조절
    압력 제어 밸브: 압력 제한 및 조절
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 공압 장치의 특징으로 옳지 않은 것은?

  1. 사용 에너지를 쉽게 구할 수 있다.
  2. 압축성 에너지이므로 위치 제어성이 좋다.
  3. 힘의 증폭이 용이하고 속도조절이 간단하다.
  4. 동력의 전달이 간단하며 먼 거리 이송이 쉽다.
(정답률: 59%)
  • 공압 에너지는 압축성 유체(공기)를 사용하기 때문에, 부하의 변동에 따라 위치를 정밀하게 제어하는 위치 제어성이 좋지 않은 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 공압 시스템의 사이징 설계조건으로 볼 수 없는 것은?

  1. 반복 횟수
  2. 부하의 형상
  3. 부하의 중량
  4. 실린더의 행정거리
(정답률: 57%)
  • 공압 시스템의 사이징 설계 시에는 부하의 중량, 실린더의 행정거리, 반복 횟수 등이 고려되어야 하며, 부하의 형상은 설계 조건과 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 백열전구를 스위치로 점등과 소등을 하는 것은 무슨 제어라고 하는가?

  1. 자동제어
  2. 정성적 제어
  3. 되먹임 제어
  4. 정량적 제어
(정답률: 71%)
  • 스위치의 개폐(ON/OFF)를 통해 단순히 점등과 소등을 결정하는 제어 방식은 정성적 제어에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전류를 측정하는 기본 단위의 표현이 틀린 것은?

  1. 나노암페어 : [pA]
  2. 밀리암페어 : [mA]
  3. 킬로암페어 : [kA]
  4. 마이크로암페어 : [µA]
(정답률: 77%)
  • 나노암페어의 올바른 단위 기호는 $nA$입니다. $pA$는 피코암페어를 나타내는 기호이므로 틀린 표현입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 직류 분권전동기의 속도제어방법이 아닌 것은?

  1. 계자 제어
  2. 저항 제어
  3. 전압 제어
  4. 주파수 제어
(정답률: 66%)
  • 주파수는 교류(AC) 전원의 특성이며, 직류(DC) 전동기에는 주파수라는 개념이 존재하지 않으므로 속도 제어 방법으로 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 정전용량(C)만의 교류 회로에서 용량 리액턴스에 관한 설명으로 옳은 것은?

  1. 기호는 XG, 단위는 [H]를 사용한다.
  2. 정전용량(C)에 각속도 ω를 곱한 값이다.
  3. 정전용량(C)에 각속도 ω로 나눈 값이다.
  4. 정전용량(C)에 각속도 ω를 곱한 값의 역수이다.
(정답률: 51%)
  • 용량 리액턴스는 정전용량과 각속도의 곱에 반비례하는 특성을 가집니다.
    ① [기본 공식] $X_{C} = \frac{1}{\omega C}$
    ② [숫자 대입] $\omega = 2\pi f$ 대입 시 $$X_{C} = \frac{1}{2\pi f C}$$
    ③ [최종 결과] 정전용량 $C$에 각속도 $\omega$를 곱한 값의 역수
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 회로는 어떠한 회로를 나타낸 것인가?

  1. On 회로
  2. Off 회로
  3. C 접점회로
  4. 인터록 회로
(정답률: 58%)
  • 제시된 회로 에서 PB를 누르면 릴레이 X가 여자되고, 이에 따라 X의 a접점이 닫히면서 부하 L을 여자시키므로 L을 On 시키는 On 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 직류 전동기가 기동하지 않을 때, 고장의 원인으로 보기에 가장 거리가 먼 것은?

  1. 과부하
  2. 제어기의 양호
  3. 퓨즈의 용단
  4. 계자권선의 단선
(정답률: 69%)
  • 직류 전동기가 기동하지 않는 것은 고장 상태를 의미하므로, 제어기의 양호 상태는 기동 불능의 원인이 될 수 없습니다.

    오답 노트
    과부하, 퓨즈의 용단, 계자권선의 단선: 전원 공급 차단이나 회로 단절을 유발하여 기동 불능의 원인이 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 기계설비조정을 위하여 순간적으로 전동기를 시동ㆍ정지시킬 때 이용하는 회로는?

  1. 정역운전
  2. 리액터 가동
  3. 현장ㆍ원격제어
  4. 촌동운전(미동, Jog)
(정답률: 54%)
  • 전동기의 전원 회로를 짧은 간격으로 개폐하여 회전부를 근소한 각도만큼만 회전시켜 기계 설비를 조정하는 제어 방식을 촌동운전(미동, Jog)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 교류 고전압 측정에 주로 사용되는 것은?

  1. 진동 검류계
  2. 계기용 변압기(PT)
  3. 켈빈 더블 브리지
  4. 계기용 변류기(CT)
(정답률: 59%)
  • 교류 고전압을 직접 측정하는 것은 위험하므로, 계기용 변압기(PT)를 사용하여 전압을 낮춘 후 안전하게 측정합니다.

    오답 노트
    계기용 변류기(CT): 고전류 측정 시 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 평형 3상 Y 결선의 상전압(VP)와 선간전압(VI)과의 관계는?

  1. VP=VI
  2. VP=√3VI
  3. VP=3VI
(정답률: 45%)
  • 평형 3상 Y 결선에서 선간전압은 상전압보다 $\sqrt{3}$배 크며, 위상은 $30^{\circ}$ 앞섭니다. 따라서 상전압은 선간전압을 $\sqrt{3}$으로 나눈 값과 같습니다.
    $$\text{상전압} = \frac{1}{\sqrt{3}} \times \text{선간전압}$$
    $$\text{즉, } V_{P} = \frac{1}{\sqrt{3}} V_{I}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 전선에 흐르는 전류에 의한 자기장의 방향을 결정하는 것은 무슨 법칙인가?

  1. 렌츠의 법칙
  2. 플레밍의 왼손 법칙
  3. 플레밍의 오른손 법칙
  4. 앙페르의 오른나사 법칙
(정답률: 71%)
  • 전류가 흐르는 도선을 엄지손가락 방향으로 잡았을 때, 나머지 네 손가락이 감싸쥐는 방향이 자기장의 방향이 되는 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 어떤 전기 회로에 2초 동안 10[C]의 전하가 이동하였다면 전류는 몇 [A]인가?

  1. 0.2
  2. 2.5
  3. 5
  4. 20
(정답률: 56%)
  • 전류는 단위 시간당 흐르는 전하량으로 정의됩니다.
    ① $I = \frac{Q}{t}$
    ② $I = \frac{10}{2}$
    ③ $I = 5$
    따라서 전류는 $5\text{ A}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 그림과 같은 기호의 스위치 명칭은?

  1. 광전 스위치
  2. 터치 스위치
  3. 리밋 스위치
  4. 레벨 스위치
(정답률: 69%)
  • 기호는 물체의 접촉에 의해 작동하는 리밋 스위치의 a접점을 나타내는 회로 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 최대값이 E[V]인 정현파 교류전압의 실횻값은 몇[V]인가?

  2. √2E
  4. 2E
(정답률: 57%)
  • 정현파 교류에서 최대값과 실효값의 관계를 이용하여 계산합니다.
    ① [기본 공식]
    $$V = \frac{E}{\sqrt{2}}$$
    ② [숫자 대입]
    $$V = \frac{E}{\sqrt{2}}$$
    ③ [최종 결과]
    $$V = \frac{1}{\sqrt{2}}E$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 교류회로에서 위상을 고려하지 않고 단순히 전압과 전류의 실효값을 곱한 값을 무엇이라고 하는가?

  1. 임피던스
  2. 피상 전력
  3. 무효 전력
  4. 유효 전력
(정답률: 49%)
  • 교류회로에서 전압과 전류의 위상차를 무시하고 단순히 실효값의 곱으로 나타낸 전력을 피상 전력이라고 합니다.

    오답 노트
    유효 전력: 위상차를 고려하여 실제로 소비되는 전력 ($VI\cos\theta$)
    무효 전력: 전원과 부하 사이를 왕복하며 소비되지 않는 전력 ($VI\sin\theta$)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 직류기의 구성 요소가 아닌 것은?

  1. 계자
  2. 정류자
  3. 콘덴서
  4. 전기자
(정답률: 67%)
  • 직류기는 크게 계자, 정류자, 전기자의 세 가지 핵심 요소로 구성됩니다.

    오답 노트
    콘덴서: 전하를 저장하는 소자로 직류기의 기본 구성 요소가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 관용 테이퍼 나사 중 테이퍼 수나사를 나타내는 표시 기호로 옳은 것은?

  1. G
  2. R
  3. Rc
  4. Rp
(정답률: 55%)
  • 관용 테이퍼 나사의 표시 기호는 나사의 종류에 따라 구분합니다.
    수나사는 R, 암나사는 Rc를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 도면에 표제란과 부품란이 있을 때, 부품란에 기입할 사항으로 가장 거리가 먼 것은?

  1. 제도 일자
  2. 부품명
  3. 재질
  4. 부품번호
(정답률: 62%)
  • 부품란에는 해당 도면에 포함된 각 부품의 식별을 위해 부품번호, 부품명, 재질, 수량 등을 기입합니다. 반면, 제도 일자는 도면 전체의 관리 정보에 해당하므로 부품란이 아닌 표제란에 기입해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 그림과 같은 용접기호에서 “40”의 의미를 바르게 설명한 것은?

  1. 용접부 길이
  2. 용접부 수
  3. 인접한 용접부의 간격
  4. 용입의 바닥까지의 최소거리
(정답률: 66%)
  • 용접 기호 에서 각 수치의 의미는 다음과 같습니다. $z7$은 용접 단면의 변 길이를, $8$은 용접부의 개수를, $160$은 인접한 용접부 사이의 간격을 의미하며, $40$은 개별 용접부의 길이를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 도면에서 판의 두께를 표시하는 방법을 정해 놓고 있다. 두께 3[mm]의 표현방법으로 옳은 것은?

  1. P3
  2. C3
  3. t3
  4. □3
(정답률: 69%)
  • 도면에서 판의 두께를 표시할 때는 두께를 의미하는 영어 단어 thickness의 앞 글자인 t를 사용하여 표기합니다. 따라서 $3\text{mm}$의 두께는 t3로 표현하는 것이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 그림과 같은 입체도를 제3각법으로 투상한 도면으로 가장 적합한 것은?

(정답률: 63%)
  • 제3각법은 정면도를 기준으로 우측에 우측면도, 아래에 평면도를 배치하는 투상법입니다. 제시된 입체도 를 분석하면, 정면에서 보았을 때 'ㄷ'자 형태의 단면이 나타나고, 위에서 보았을 때 두 개의 돌출부가 보이며, 오른쪽에서 보았을 때 계단 모양의 단면이 나타나야 합니다. 이러한 투상 관계를 정확하게 표현한 도면은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 물체의 구멍, 흠 등 특정 부분만의 모양을 도시하는 것으로 그림과 같이 그려진 투상도의 명칭은?

  1. 회전 투상도
  2. 보조 투상도
  3. 부분 확대도
  4. 국부 투상도
(정답률: 75%)
  • 물체의 구멍이나 홈 등 특정 부분의 모양만을 부분적으로 도시하는 투상법은 국부 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 곡면과 곡면, 또는 곡면과 평면 등과 같이 두 입체가 만나서 생기는 경계선을 나타내는 용어로 가장 적합한 것은?

  1. 전개선
  2. 상관선
  3. 현도선
  4. 입체선
(정답률: 50%)
  • 두 개의 입체(곡면과 곡면, 또는 곡면과 평면)가 만나서 생기는 경계선을 상관선이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 제동장치 중 회전하는 브레이크 드럼을 브레이크 블록으로 누르게 한 것은?

  1. 밴드 브레이크
  2. 원판 브레이크
  3. 블록 브레이크
  4. 원추 브레이크
(정답률: 69%)
  • 브레이크 블록을 이용하여 회전하는 드럼을 직접 눌러 제동하는 방식은 블록 브레이크입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 저널 베어링에서 저널의 지름이 30[mm], 길이가40[mm], 베어링의 하중이 2,400[N]일 때, 베어링의 압력은 몇 [MPa]인가?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 60%)
  • 베어링의 압력은 하중을 투영 면적(지름 × 길이)으로 나누어 계산합니다.
    ① $P = \frac{W}{D \times L}$
    ② $P = \frac{2400}{30 \times 40}$
    ③ $P = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 너트 위쪽에 분할 핀을 끼워 풀리지 않도록 하는 너트는?

  1. 원형 너트
  2. 플랜지 너트
  3. 홈붙이 너트
  4. 슬리브 너트
(정답률: 49%)
  • 너트의 홈에 분할 핀을 끼워 풀림을 방지하는 구조를 가진 너트는 홈붙이 너트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 두 축이 나란하지도 교차하지도 않으며, 베벨기어의 축을 엇갈리게 한 것으로, 자동차의 차동기어 장치의 감속기어로 사용되는 것은?

  1. 베벨기어
  2. 웜기어
  3. 베벨헬리컬기어
  4. 하이포이드기어
(정답률: 46%)
  • 두 축이 나란하지도 교차하지도 않는 엇갈린 상태이며, 베벨기어의 축을 오프셋시켜 자동차 차동기어 장치의 감속기로 주로 사용하는 기어는 하이포이드기어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 원형나사 또는 둥근나사라고도 하며, 나사산의 각(a)은 30°로 산마루와 골이 둥근 나사는?

  1. 톱니나사
  2. 너클나사
  3. 볼나사
  4. 세트 스크루
(정답률: 41%)
  • 나사산의 각도가 $30^{\circ}$이며 산마루와 골이 둥근 형태를 가진 나사는 너클나사입니다.

    오답 노트
    톱니나사: 한쪽 방향으로만 힘을 전달
    볼나사: 강구를 사용하여 마찰 최소화
    세트 스크루: 부품의 위치 고정용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 나사에 관한 설명으로 틀린 것은?

  1. 나사에서 피치가 같으면 줄 수가 늘어나도 리드는 같다.
  2. 미터계 사다리꼴 나사산의 각도는 30° 이다.
  3. 나사에서 리드라 하면 나사축 1회전당 전진하는 거리를 말한다.
  4. 톱니나사는 한방향으로 힘을 전달시킬 때 사용한다.
(정답률: 52%)
  • 나사의 리드는 피치에 줄 수를 곱한 값으로 결정됩니다.
    리드는 나사축 1회전당 전진하는 거리이며, 피치가 일정할 때 줄 수가 늘어나면 리드 또한 함께 증가하므로 리드가 같다는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 42,500[kgfㆍmm]의 굽힘 모멘트가 작용하는 연강축 지름은 약 몇 [mm]인가? (단, 허용 굽힘 응력은 5[kgf/mm2] 이다.)

  1. 21
  2. 36
  3. 44
  4. 92
(정답률: 44%)
  • 굽힘 모멘트와 허용 응력을 이용하여 축의 지름을 구하는 문제입니다.
    ① [기본 공식] $d = \sqrt[3]{\frac{32M}{\pi \sigma}}$
    ② [숫자 대입] $d = \sqrt[3]{\frac{32 \times 42500}{\pi \times 5}}$
    ③ [최종 결과] $d = 44.24$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 한 변의 길이가 30[mm]인 정사각형 단면의 강재에 4,500[N]의 압축하중이 작용할 때 강재의 내부에 발생하는 압축응력은 몇 [N/mm2]인가?

  1. 2
  2. 4
  3. 5
  4. 10
(정답률: 59%)
  • 압축응력은 작용하는 하중을 단면적으로 나누어 계산합니다.
    ① [기본 공식]
    $$\sigma = \frac{P}{A}$$
    ② [숫자 대입]
    $$\sigma = \frac{4500}{30 \times 30}$$
    ③ [최종 결과]
    $$\sigma = 5$$
    따라서 압축응력은 $5\text{ N/mm}^2$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
