공유압기능사 필기 기출문제복원 (2015-04-04)

공유압기능사 2015-04-04 필기 기출문제 해설

이 페이지는 공유압기능사 2015-04-04 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

공유압기능사
(2015-04-04 기출문제)

목록

1과목: 임의구분

1. 전기제어에 사용되는 접점의 종류가 아닌 것은?

  1. a접점
  2. b접점
  3. c접점
  4. d접점
(정답률: 93%)
  • 전기제어 접점은 동작 상태에 따라 a, b, c접점으로 구분됩니다.
    a접점은 평상시 열려 있다가 조작 시 닫히는 접점, b접점은 평상시 닫혀 있다가 조작 시 열리는 접점, c접점은 a접점과 b접점을 선택하여 사용할 수 있는 전환 접점입니다. 따라서 d접점은 존재하지 않는 종류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 난연성 유압유가 아닌 것은?

  1. 석유계(石油係)
  2. 인산 에스테르계
  3. 유화계(乳化係)
  4. 물 - 글리코올계
(정답률: 61%)
  • 석유계 유압유는 인화점이 낮아 화재 위험이 큰 가연성 액체입니다. 반면 인산 에스테르계, 유화계, 물-글리코올계는 화재 발생 가능성을 낮춘 난연성 유압유에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 오일 쿨러의 종류가 아닌 것은?

  1. 증기식
  2. 공랭식
  3. 수랭식
  4. 냉동식
(정답률: 67%)
  • 오일 쿨러는 유온을 적정 온도로 유지하기 위한 냉각장치로, 냉각 매체에 따라 수랭식, 공랭식, 냉동식으로 구분합니다. 증기식은 오일 쿨러의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 밸브 중 방향 제어 밸브에 속하는 것은?

  1. 니들 밸브
  2. 스로틀 밸브
  3. 리듀싱 밸브
  4. 2포트 2위치 밸브
(정답률: 66%)
  • 2포트 2위치 밸브는 유체의 흐름 방향을 결정하는 방향 제어 밸브에 해당합니다.

    오답 노트
    니들 밸브, 스로틀 밸브: 유량제어 밸브
    리듀싱 밸브: 압력제어 밸브
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

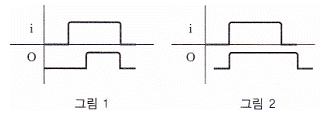

5. 그림 1과 그림 2는 전기제어회로에서 사용되는 제어용 기기의 특성을 입력(i)과 출력(o)상태로 표현한 것이다. 이들이 각각 나타내는 것은?

  1. 그림 1 : 소자 지연 타이머, 그림 2 : 여자 지연 타이머
  2. 그림 1 : 소자 지연 타이머, 그림 2 : 소자 지연 타이머
  3. 그림 1 : 여자 지연 타이머, 그림 2 : 여자 지연 타이머
  4. 그림 1 : 여자 지연 타이머, 그림 2 : 소자 지연 타이머
(정답률: 69%)
  • 입력 신호와 출력 상태의 시간 차이를 분석하면 됩니다.
    그림 1은 입력 신호가 들어온 후 출력이 나중에 나타나므로 여자 지연 타이머이며, 그림 2는 입력 신호가 끊어진 후에도 출력이 일정 시간 유지되다가 나중에 사라지므로 소자 지연 타이머입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 압력 제어 밸브의 특성이 아닌 것은?

  1. 유량특성
  2. 압력조정특성
  3. 인터폴로특성
  4. 히스테리시스특성
(정답률: 49%)
  • 압력 제어 밸브는 시스템의 압력을 조절하기 위해 유량특성, 압력조정특성, 히스테리시스특성을 가집니다. 인터폴로특성은 압력 제어 밸브의 일반적인 특성에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 2개의 안정된 출력 상태를 가지고, 입력 유무에 관계없이 직전에 가해진 압력의 상태를 출력상태로서 유지하는 회로는?

  1. 부스터 회로
  2. 플립플롭 회로
  3. 카운터 회로
  4. 레지스터 회로
(정답률: 80%)
  • 플립플롭 회로는 2개의 안정된 상태를 가지며, 입력이 없더라도 직전에 가해진 상태를 그대로 유지하는 기억 특성을 가진 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 체적효율이 가장 높은 펌프는?

  1. 외접 기어 펌프
  2. 평형형 베인 펌프
  3. 내접 기어 펌프
  4. 회전 피스톤 펌프
(정답률: 68%)
  • 펌프의 종류별 체적효율을 비교하면 회전 피스톤 펌프가 가장 정밀하여 효율이 가장 높습니다.

    오답 노트
    회전 피스톤 펌프: $85\% \sim 95\%$
    외접/내접 기어 및 베인 펌프: $75\% \sim 90\%$
    나사 펌프: $75\% \sim 85\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 기호 요소 중 회전축, 레버, 피스톤 로드 등을 나타내는 기호는?

  1. 반원
  2. 정사각형
  3. 복선
  4. 일점쇄선
(정답률: 50%)
  • 유압 기호에서 회전축, 레버, 피스톤 로드와 같이 기계적인 연결 부위나 축을 나타낼 때는 복선을 사용합니다.

    오답 노트
    반원: 회전 각도가 제한된 펌프 또는 액추에이터
    정사각형: 제어기기, 원동기, 유체조정기기, 쿠션, 어큐뮬레이터의 추
    일점쇄선: 포위선
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 공기 건조기에 대한 설명으로 옳은 것은?

  1. 건조제 재생 방법을 논 브리드식이라 부른다.
  2. 흡착식은 실리카겔 등의 고체 흡착제를 사용한다.
  3. 흡착식은 최대 -170[℃]까지의 저노점을 얻을 수 있다.
  4. 수분 제거 방식에 따라 건조식, 흡착식으로 분류한다.
(정답률: 69%)
  • 흡착식 건조기는 실리카겔이나 활성 알루미나겔과 같은 고체 흡착제를 사용하여 공기 중의 수분을 제거하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 기계 에너지를 유압 에너지로 변환시키는 장치는?

  1. 유압모터
  2. 유압펌프
  3. 유압밸브
  4. 유압실린더
(정답률: 66%)
  • 유압펌프는 모터 등의 기계적 회전 에너지를 이용하여 작동유에 압력을 가함으로써 유압 에너지로 변환시키는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 공기압 조정유닛의 기능이 아닌 것은?

  1. 여과 기능
  2. 윤활 기능
  3. 저장 기능
  4. 압력 조절 기능
(정답률: 56%)
  • 공기압 조정유닛(FRL)은 필터(Filter)의 여과 기능, 레귤레이터(Regulator)의 압력 조절 기능, 루브리케이터(Lubricator)의 윤활 기능을 수행하는 장치입니다.

    오답 노트
    저장 기능: 이는 조정유닛이 아닌 공기 저장 탱크(리시버 탱크)의 역할임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공압의 장점에 관한 설명으로 옳지 않은 것은?

  1. 큰 힘을 쉽게 얻을 수 있다.
  2. 환경오염의 우려가 없다.
  3. 에너지 축적이 용이하다.
  4. 힘의 증폭이 용이하고 속도조절이 간단하다.
(정답률: 53%)
  • 공기는 압축성 유체이기 때문에 정밀한 제어가 어렵고, 유압에 비해 큰 힘을 얻기 어렵다는 특징이 있습니다.

    오답 노트
    환경오염 우려 없음: 공기를 사용하므로 친환경적임
    에너지 축적 용이: 공기 탱크(리시버 탱크)를 통해 저장 가능
    힘의 증폭 및 속도조절: 밸브와 실린더를 통해 간단히 구현 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 유압 회로의 명칭은 무엇인가?

  1. 로킹 회로
  2. 재생 회로
  3. 동조 회로
  4. 속도 회로
(정답률: 46%)
  • 제시된 회로도는 실린더의 로드 측에서 배출되는 기름을 탱크로 보내지 않고 다시 헤드 측으로 공급하여 실린더의 전진 속도를 빠르게 하는 재생 회로의 전형적인 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 공압실린더의 전진 속도를 조절하기 위해 사용하는 밸브는?

  1. 셧-오프 밸브
  2. 방향 조절 밸브
  3. 유량 조절 밸브
  4. 압력 조절 밸브
(정답률: 72%)
  • 공압 실린더의 속도는 단위 시간당 공급되는 공기의 양, 즉 유량에 의해 결정됩니다. 따라서 전진 속도를 조절하기 위해서는 유량 조절 밸브를 사용하여 흐르는 공기의 양을 제어해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음에 설명하고 있는 요소의 도면기호는 어느 것인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

(정답률: 80%)
  • 제시된 설명은 한쪽 방향으로는 유량을 조절(교축)하고, 반대 방향으로는 체크 밸브를 통해 자유롭게 흐르게 하는 1방향 속도 제어 밸브에 대한 설명입니다. 따라서 가변 교축 밸브와 체크 밸브가 병렬로 구성된 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 공압 시스템에서 부하의 변동시 비교적 안정된 속도가 얻어지는 속도제어 방법은?

  1. 미터 인 방법
  2. 미터 아웃 방법
  3. 블리드 온 방법
  4. 블리드 오프 방법
(정답률: 51%)
  • 미터 아웃 방법은 실린더에서 나가는 공기의 양을 조절하는 방식입니다. 이 방식은 실린더 내부에 배압을 형성하여 부하가 변동하더라도 비교적 안정적인 속도를 유지할 수 있게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 공기의 압축성 때문에 스틱 슬립(Stick-slip) 현상이 생겨 속도가 안정되지 않을 때 이를 방지하기 위해 사용되는 기기는?

  1. 증압기
  2. 충격 방출기
  3. 증폭기
  4. 공유압 변환기
(정답률: 51%)
  • 공기의 압축성으로 인해 발생하는 스틱 슬립(Stick-slip) 현상은 속도가 불규칙하게 변하는 현상입니다. 이를 방지하기 위해 압축성이 없는 유압의 특성을 결합한 공유압 변환기를 사용하여 안정적인 속도를 구현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 진공발생기에서 진공이 발생하는 것은 어떤 원리를 이용한 것인가?

  1. 샤를의 원리
  2. 파스칼의 원리
  3. 벤투리 원리
  4. 토리첼리의 원리
(정답률: 60%)
  • 벤투리 원리는 유체가 흐르는 관의 단면적이 좁아지면 유속은 빨라지고 압력은 낮아지는 현상을 이용합니다. 진공발생기는 이 압력차를 이용하여 유체를 좁은 통로 쪽으로 빨아들임으로써 진공을 생성합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 압력을 비중량으로 나눈 양정(Lift)의 단위는?

  1. [m]
  2. [N/m2]
  3. [mmHg]
  4. [kgf/cm2]
(정답률: 52%)
  • 양정은 압력을 유체의 비중량으로 나누어 계산하며, 단위 분석을 통해 길이를 나타내는 미터 단위가 도출됩니다.
    ① [기본 공식] $L = \frac{P}{\gamma}$
    ② [숫자 대입] $L = \frac{N/m^{2}}{N/m^{3}}$
    ③ [최종 결과] $L = m$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. OR 논리를 만족시키는 밸브는?

  1. 2압 밸브
  2. 급속 배기 밸브
  3. 셔틀 밸브
  4. 압력 시퀀스 밸브
(정답률: 72%)
  • 셔틀 밸브는 두 개의 입력 포트 중 어느 하나라도 압력이 들어오면 출력이 발생하는 OR 논리 회로를 구현하는 밸브입니다.

    오답 노트
    2압 밸브: 두 입력이 모두 충족되어야 하는 AND 논리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음 그림이 나타내는 회로의 명칭은?

  1. 로킹 회로
  2. 시퀀스 회로
  3. 단락 회로
  4. 브레이크 회로
(정답률: 61%)
  • 제시된 회로도 는 한 번의 입력으로도 회로가 스스로 유지되어 동작 상태를 고정시키는 로킹 회로의 전형적인 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 용접식 압축기 중 가장 깨끗한 공기를 만들 수 있는 공기압축기는?

  1. 피스톤 압축기
  2. 축류식 압축기
  3. 스크루 압축기
  4. 다이어프램 압축기
(정답률: 56%)
  • 다이어프램 압축기는 격판(Diaphragm)을 사용하여 압축실과 외부가 완전히 분리된 구조이므로, 오일 혼입이나 외부 오염이 없어 가장 깨끗한 공기를 생산할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유압작동유가 구비하여야 할 조건이 아닌 것은?

  1. 압축성이어야 한다.
  2. 열을 방출시킬 수 있어야 한다.
  3. 적절한 점도가 유지되어야 한다.
  4. 장시간 사용하여도 화학적으로 안정되어야 한다.
(정답률: 77%)
  • 유압작동유는 에너지를 효율적으로 전달하기 위해 압축되지 않는 비압축성 유체여야 합니다.

    오답 노트
    압축성이어야 한다: 비압축성어야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 포핏 방식의 방향 전환 밸브가 갖는 장점이 아닌 것은?

  1. 누설이 거의 없다.
  2. 밸브 이동 거리가 짧다.
  3. 조작에 힘이 적게 든다.
  4. 먼지, 이물질의 영향이 적다.
(정답률: 51%)
  • 포핏 밸브는 구조적으로 밀폐성이 좋아 누설이 거의 없고 이동 거리가 짧으며 이물질에 강하지만, 밸브를 열고 닫을 때 유압에 직접 저항해야 하므로 조작에 큰 힘이 든다는 단점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 피스톤에 공기 압력을 급격하게 작용시켜 피스톤을 고속으로 움직이며, 이때의 속도 에너지를 이용하는 공기압 실린더는?

  1. 탠덤형 공압 실린더
  2. 다위치형 공압 실린더
  3. 텔레스코프형 공압 실린더
  4. 임팩트 실린더형 공압 실린더
(정답률: 68%)
  • 임팩트 실린더형 공압 실린더는 피스톤에 공기 압력을 급격히 가해 고속으로 이동시킨 후, 그 속도 에너지를 이용하여 강한 충격을 주는 특수 실린더입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 공압장치의 기본요소 중 구동부에 속하는 것은?

  1. 여과기
  2. 애프터 쿨러
  3. 실린더
  4. 루브리 케이터
(정답률: 74%)
  • 공압장치는 크게 공기 생성부, 제어부, 구동부로 나뉩니다. 실린더는 압축 공기의 에너지를 직선 또는 회전 운동의 기계적 에너지로 변환하여 실제로 일을 수행하는 구동부에 해당합니다.

    오답 노트
    여과기, 애프터 쿨러, 루브리케이터: 공기를 정화하고 공급하는 공기 생성 및 정비부(FRL) 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 유압 실린더의 피스톤 로드를 깨끗이 유지하기 위해 필요한 것은?

  1. 쿠션 장치
  2. 슬리브 실린더
  3. 로드 와이퍼 시일
  4. 피스톤 행정 제한 장치
(정답률: 69%)
  • 로드 와이퍼 시일은 피스톤 로드가 실린더 밖으로 나왔다 들어갈 때 로드 표면의 이물질을 닦아내어 내부로 오염물질이 유입되는 것을 막아주는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 유압제어밸브 중 출구가 고압측 입구에 자동적으로 접속되는 동시에 저압측 입구를 닫는 작용을 하는 밸브는?

  1. 셔틀 밸브
  2. 셀렉터 밸브
  3. 체크 밸브
  4. 바이패스 밸브
(정답률: 55%)
  • 셔틀 밸브는 논리 회로의 OR 게이트와 같은 역할을 하며, 두 입구 중 압력이 높은 쪽의 유체를 선택하여 출구로 보내고 저압측 입구는 자동으로 닫는 작용을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 검출용 스위치 중 무접촉형 스위치는?

  1. 광전 스위치
  2. 리밋 스위치
  3. 압력 스위치
  4. 마이크로 스위치
(정답률: 72%)
  • 광전 스위치는 빛을 이용하여 물체를 감지하므로, 대상물과 직접적인 물리적 접촉 없이 작동하는 무접촉형 스위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 시퀀스도를 그리는 일반적인 방법으로 옳지 않은 것은?

  1. 전원 모선은 상하 또는 좌우에 쓴다.
  2. 아래(오른쪽) 제어 모선에 전등을 비롯한 부하를 그린다.
  3. 위(왼쪽) 제어 모선에 누름 버튼 스위치, 감지기 등을 그린다.
  4. 교류전원은 P(+), N(-), 직류전원은 (R), (T) 등으로 표시한다.
(정답률: 63%)
  • 전원 표시 방법이 잘못되었습니다. 교류전원은 (R), (T) 등으로 표시하며, 직류전원은 P(+), N(-) 등으로 표시하는 것이 올바른 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 부하가 저항만으로 이루어진 교류회로에서 전압과 전류의 위상 관계는?

  1. 전류는 전압과 동상이다.
  2. 전류는 전압보다 위상이 90° 늦다.
  3. 전류는 전압보다 위상이 90° 앞선다.
  4. 전류는 전압보다 위상이 180° 늦다.
(정답률: 59%)
  • 저항(R)만으로 구성된 회로에서는 전압과 전류의 위상 차이가 발생하지 않으므로 전류는 전압과 동상입니다.

    오답 노트
    전류가 전압보다 위상이 $90^{\circ}$ 늦는 경우: 인덕턴스(L) 회로
    전류가 전압보다 위상이 $90^{\circ}$ 앞서는 경우: 정전용량(C) 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 그림과 같은 주파수 특성을 갖는 전기소자는?

  1. 저항
  2. 코일
  3. 콘덴서
  4. 다이오드
(정답률: 63%)
  • 제시된 그래프는 주파수가 증가할수록 리액턴스가 감소하는 특성을 보여줍니다. 이는 용량성 리액턴스 공식 $$X_C = \frac{1}{2 \pi f C}$$ 에 따라 주파수 $f$와 리액턴스가 반비례하는 콘덴서의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 3상 유도전동기의 회전방향을 바꾸기 위한 조치로 옳은 것은?

  1. 전원의 주파수 변환
  2. 전동기의 극수 변환
  3. 전동기의 Y-△ 변환
  4. 전원의 2상 접속 변환
(정답률: 54%)
  • 3상 유도전동기의 회전 방향을 바꾸기 위해서는 3상 전원 3선 중 임의의 두 선의 접속을 서로 바꾸어 상회전 방향을 변경해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 저항만의 부하로 이루어진 단상 교류회로에서 전원 실효전압 V[V], 실효전류 I[A]가 흐른다면 단상전력 P[W]는?

  1. P=VI
  2. P=√2VI
  4. P=√3VI
(정답률: 57%)
  • 저항만으로 구성된 단상 교류회로에서는 전압과 전류의 위상차가 없으므로, 전력은 단순히 실효전압과 실효전류의 곱으로 계산합니다.
    ① [기본 공식] $P = V I$
    ② [숫자 대입] $P = V I$
    ③ [최종 결과] $P = V I$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전기적 신호를 파형으로 보면서 관찰하게 만든 전기ㆍ전자계측기는?

  1. 함수발생기
  2. 오실로스코프
  3. 디지털 멀티미터
  4. 진동편형 주파수계
(정답률: 61%)
  • 전기적 신호를 시간축에 따른 전압의 변화로 나타내어 파형을 직접 관찰할 수 있게 해주는 계측기는 오실로스코프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 직류 미소전류의 측정방법에 관한 설명으로 옳은 것은?

  1. 직류 전류의 측정에는 주로 가동 철편형 계기가 사용 된다.
  2. 전류계는 전류의 크기를 측정하고자 하는 회로에 병렬로 연결한다.
  3. 전류의 크기가 얼마나 되겠는지를 미리 짐작한 후 예상 값보다 작은 눈금의 전류계를 선택하여야 한다.
  4. 전원장치의 (+)극 쪽에 연결된 도선은 전류계의 (+)단자에, (-)극 쪽에 연결된 도선은 전류계의 (-)단자에 연결한다.
(정답률: 56%)
  • 전류계는 전원의 극성과 단자의 극성을 일치시켜 연결해야 바른 측정값이 나옵니다. 따라서 전원장치의 (+)극 쪽 도선은 전류계의 (+)단자에, (-)극 쪽 도선은 전류계의 (-)단자에 연결하는 것이 옳습니다.

    오답 노트
    가동 철편형 계기: 주로 교류 측정에 사용됨
    병렬 연결: 전류계는 반드시 직렬로 연결해야 함
    작은 눈금 선택: 예상 값보다 큰 눈금의 전류계를 선택하여 계기 파손을 방지해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 저항 R인 전선의 길이를 2배로 하고, 단면적은 1/2로 변화하였을 때의 저항은 얼마인가?

  1. 1/2 R
  2. 2R
  3. 4R
  4. 8R
(정답률: 63%)
  • 전선의 저항은 길이에 비례하고 단면적에 반비례하는 원리를 이용합니다.
    ① [기본 공식]
    $$R = \rho \frac{L}{A}$$
    ② [숫자 대입]
    $$R' = \rho \frac{2L}{\frac{1}{2}A}$$
    ③ [최종 결과]
    $$R' = 4 \rho \frac{L}{A} = 4R$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 전동기의 정ㆍ운전회로에서 다른 계전기의 동시동작을 금지시키는 회로는?

  1. 비반전 회로
  2. 정지우선회로
  3. 인터록 회로
  4. 기동우선회로
(정답률: 68%)
  • 인터록 회로는 두 개의 계전기가 동시에 동작할 경우 발생할 수 있는 단락 사고나 오작동을 방지하기 위해, 한쪽이 동작 중일 때 다른 쪽의 동작을 전기적으로 금지시키는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 그림과 같은 회로도를 갖는 기본 논리 게이트의 논리식은?

  1. Y = A∙B
  2. Y = A + B
  3. Y = A + A∙B
  4. Y = A ∩ B
(정답률: 60%)
  • 제시된 회로 는 다이오드를 이용한 OR 회로입니다. OR 회로는 입력 신호 중 어느 하나라도 ON(1)이 되면 출력 신호가 나오는 논리 구조를 가지므로 논리식은 $Y = A + B$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 정류회로에 커패시터 필터를 사용하는 이유는?

  1. 용량의 감소를 위하여
  2. 소음을 감소시키기 위하여
  3. 2배의 직류값을 얻기 위하여
  4. 직류에 가까운 파형을 얻기 위하여
(정답률: 66%)
  • 정류 회로를 통해 교류(AC)를 직류(DC)로 변환하면 맥류 성분이 남게 되는데, 커패시터 필터는 이를 평활하게 만들어 직류에 가까운 파형을 얻기 위해 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 220[V], 40[W]의 형광등 10개를 4시간 동안 사용했을 때의 소비전력량은 몇 [kWh]인가?

  1. 0.16
  2. 1.6
  3. 8.8
  4. 16
(정답률: 68%)
  • 소비전력량은 전력에 사용 시간과 기기 개수를 곱하여 계산합니다.
    ① [기본 공식] $W = P \times n \times t$
    ② [숫자 대입] $W = 40 \times 10 \times 4$
    ③ [최종 결과] $W = 1.6$
    계산 결과 $1600\text{Wh}$를 $\text{kWh}$ 단위로 환산하면 $1.6\text{kWh}$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 도체의 저항값에 관한 설명으로 옳은 것은?

  1. 전압에 비례하고, 전류와는 반비례한다.
  2. 전류에 비례하고, 전압과는 반비례한다.
  3. 도체의 고유저항에 비례하고, 길이에 반비례한다.
  4. 도체의 고유저항에 반비례하고, 길이에 비례한다.
(정답률: 47%)
  • 옴의 법칙( $R = \frac{V}{I}$)에 따라 저항은 전압에 비례하고 전류에 반비례합니다.

    오답 노트
    도체의 고유저항에 비례하고 길이에 비례하며, 단면적에 반비례합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 정전용량이 2[µF]인 콘덴서의 1[kHz]에서의 용량 리액턴스는 약 몇 [Ω]인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 15.9
  2. 79.6
  3. 159
  4. 796
(정답률: 44%)
  • 콘덴서의 용량 리액턴스는 주파수와 정전용량의 곱에 반비례하는 원리를 이용합니다.
    ① [기본 공식] $X_{C} = \frac{1}{2\pi f C}$
    ② [숫자 대입] $X_{C} = \frac{1}{2 \times 3.14 \times 1000 \times 2 \times 10^{-6}}$
    ③ [최종 결과] $X_{C} = 79.6$
    단위는 $\Omega$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 직류발전기의 주요 부분 중 기전력이 유도되는 부분은?

  1. 계자
  2. 브러시
  3. 전기자
  4. 정류자
(정답률: 54%)
  • 직류발전기에서 실제로 기전력이 유도되어 전기를 만들어내는 부분은 전기자입니다.

    오답 노트
    계자: 자속 생성
    브러시: 전류 통로 역할
    정류자: 교류를 직류로 변환
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 일반적으로 제도에서 사용할 수 있는 척도로 틀린 것은?

  1. 10 : 1
  2. 5 : 1
  3. 3 : 1
  4. 2 : 1
(정답률: 61%)
  • 제도에서 사용하는 표준 척도는 일반적으로 1:1, 1:2, 1:5, 1:10 또는 2:1, 5:1, 10:1과 같이 정해진 배수를 사용합니다. 3:1은 표준 척도에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 제3각법 정투상도에서 저면도의 배치 위치로 옳은 것은?

  1. 정면도의 아래쪽
  2. 정면도의 오른쪽
  3. 정면도의 위쪽
  4. 정면도의 왼쪽
(정답률: 73%)
  • 제3각법 정투상도에서 각 도면의 배치 위치는 다음과 같습니다.
    정면도의 아래쪽은 저면도, 오른쪽은 우측면도, 위쪽은 평면도, 왼쪽은 좌측면도를 배치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 제3각 정투상도에 해당하는 입체도는?

(정답률: 77%)
  • 제시된 정면도, 평면도, 우측면도의 형상을 종합하여 입체도를 분석하면 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 치수에 사용하는 기호와 그 설명이 잘못 연결된 것은?

  1. 정사각형의 변 - □
  2. 구의 반지름 - R
  3. 지름 - ø
  4. 45° 모따기 - C
(정답률: 72%)
  • 기호 $R$은 원의 반지름을 나타낼 때 사용합니다. 구의 반지름을 표시할 때는 $SR$ 기호를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 기계재료 기호 SM 15CK에서 “15”가 의미하는 것은?

  1. 침탄 깊이
  2. 최저 인장강도
  3. 탄소 함유량
  4. 최대 인장강도
(정답률: 55%)
  • 기계재료 기호 SM 15CK에서 숫자 15는 탄소 함유량을 의미하며, 이는 탄소 함유량 $0.10 \sim 0.20\%$의 중간값을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 입체도에서 화살표 방향이 정면일 때 우측면도로 가장 적합한 것은?

(정답률: 74%)
  • 입체도 에서 화살표 방향을 정면으로 보았을 때, 오른쪽에서 바라본 형상을 투영하면 와 같은 우측면도가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

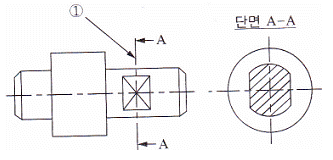

52. 그림에서“①”의 선 명칭으로 옳은 것은?

  1. 파단선
  2. 절단선
  3. 피치선
  4. 숨은선
(정답률: 60%)
  • 제시된 이미지 에서 단면 A-A 부분에 해칭선이 그려져 있으므로, 해당 단면을 자른 위치를 나타내는 ①의 선은 절단선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 평 벨트와 비교한 V 벨트 전동의 특성이 아닌 것은?

  1. 설치면적이 넓어 큰 공간이 필요하다.
  2. 비교적 작은 장력으로 큰 회전력을 전달할 수 있다.
  3. 운전이 정숙하다.
  4. 마찰력이 평 벨트보다 크고 미끄럼이 적다.
(정답률: 55%)
  • V 벨트는 평 벨트에 비해 마찰력이 크고 미끄럼이 적어 효율적인 동력 전달이 가능하며, 설치 면적이 작아 공간 활용도가 높습니다.

    오답 노트
    설치면적이 넓어 큰 공간이 필요하다: 설치 면적이 작아 공간이 적게 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 두 물체 사이의 거리를 일정하게 유지시키면서 결합하는데 사용하는 볼트는?

  1. 기초볼트
  2. 아이볼트
  3. 나비볼트
  4. 스테이볼트
(정답률: 72%)
  • 두 물체 사이의 거리를 일정하게 유지시키며 결합하는 용도로 사용하는 볼트는 스테이볼트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 시험 전 단면적이 6[mm2], 시험 후 단면적이 1.5[mm2]일 때 단면적수축률은?

  1. 25[%]
  2. 45[%]
  3. 55[%]
  4. 75[%]
(정답률: 55%)
  • 단면적수축률은 시험 전 단면적에 대해 시험 후 단면적이 얼마나 감소했는지를 백분율로 나타낸 것입니다.
    ① [기본 공식] $\text{수축률} = \frac{S_0 - S}{S_0} \times 100$
    ② [숫자 대입] $\text{수축률} = \frac{6 - 1.5}{6} \times 100$
    ③ [최종 결과] $\text{수축률} = 75\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 축이 회전하는 중에 임의로 회전력을 차단할 수 있는 것은?

  1. 커플링
  2. 스플라인
  3. 크랭크
  4. 클러치
(정답률: 62%)
  • 클러치는 동력 전달 경로 상에서 필요에 따라 회전력을 연결하거나 임의로 차단할 수 있는 장치입니다.

    오답 노트
    커플링: 두 축을 영구적으로 연결하여 회전력을 전달함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 고정 원판식 코일에 전류를 통하면, 전자력에 의하여 회전 원판이 잡아 당겨져 브레이크가 걸리고, 전류를 끊으면 스프링 작용으로 원판이 떨어져 회전을 계속하는 브레이크는?

  1. 밴드 브레이크
  2. 디스크 브레이크
  3. 전자 브레이크
  4. 블록 브레이크
(정답률: 60%)
  • 에서 제시한 전자력에 의해 원판을 당겨 제동하고, 전류 차단 시 스프링으로 복귀하는 방식은 전자 브레이크의 핵심 작동 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 기계요소 부품 중에서 직접 전동용 기계요소에 속하는 것은?

  1. 벨트
  2. 기어
  3. 로프
  4. 체인
(정답률: 63%)
  • 기어는 톱니가 서로 직접 맞물려 동력을 전달하는 대표적인 직접 전동용 기계요소입니다.

    오답 노트
    벨트, 로프, 체인: 매개체를 이용한 간접 전동 요소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 지름 50[mm]인 원형 단면에 하중 4,500[N]이 작용할 때 발생되는 응력은 약 몇[n/mm2]인가?

  1. 2.3
  2. 4.6
  3. 23.3
  4. 46.6
(정답률: 31%)
  • 응력은 하중을 단면적으로 나눈 값으로 계산합니다.
    ① [기본 공식] $\sigma = \frac{P}{A}$
    ② [숫자 대입] $\sigma = \frac{4500}{25 \times 25 \times 3.14}$
    ③ [최종 결과] $\sigma = 2.3$
    따라서 응력은 약 $2.3\text{ N/mm}^2$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 너트의 밑면에 넓은 원형 플랜지가 붙어있는 너트는?

  1. 와셔붙이 너트
  2. 육각너트
  3. 판 너트
  4. 캡 너트
(정답률: 50%)
  • 너트의 밑면에 넓은 원형 플랜지가 일체형으로 붙어 있어 와셔를 별도로 끼울 필요가 없게 만든 너트를 와셔붙이 너트라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
