무선설비기사 필기 기출문제복원 (2002-03-10)

무선설비기사 2002-03-10 필기 기출문제 해설

이 페이지는 무선설비기사 2002-03-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

무선설비기사
(2002-03-10 기출문제)

목록

1과목: 디지털 전자회로

1. RC결합 저주파 증폭회로의 이득이 높은 주파수에서 감소되는 이유는?

  1. 부성저항이 생기기 때문
  2. 증폭기 소자의 특성이 변하기 때문
  3. 결합 캐패시턴스의 영향 때문에
  4. 출력회로의 병렬 캐패시턴스 때문에
(정답률: 알수없음)
  • 고주파 영역에서 이득이 감소하는 이유는 출력단에 존재하는 병렬 캐패시턴스(기생 용량) 성분이 주파수가 높아질수록 리액턴스 값을 감소시켜 신호를 접지로 바이패스시키기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

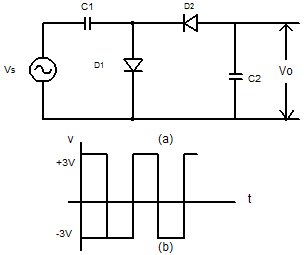

2. 그림(a) 회로에 그림(b)와 같은 전압을 입력측에 인가 할때 정상상태에서의 출력전압 Vo는?

  1. 3(V)의 진폭을 갖는 부(負)의 펄스
  2. 3(V)의 진폭을 같는 정(正)의 펄스
  3. -6(V)의 직류전압
  4. +3(V)의 직류전압
(정답률: 알수없음)
  • 제시된 회로 는 전압 클램퍼(Clamper) 회로입니다. 입력 전압 의 진폭이 $\pm 3\text{V}$(Peak-to-Peak $6\text{V}$)일 때, 다이오드 $D_1$과 $D_2$의 방향에 의해 출력 전압의 최댓값이 $0\text{V}$로 고정됩니다. 따라서 정상상태의 출력 전압은 $-6\text{V}$의 직류전압 성분을 갖게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

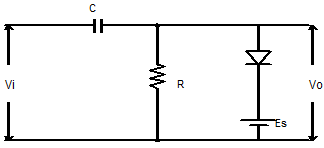

3. 다음 회로에 대한 설명 중 옳은 것은?

  1. 출력신호의 상단레벨을 일정하게 유지한다.
  2. 출력신호의 하단레벨을 일정하게 유지한다.
  3. 반파정류 회로이다.
  4. 클리퍼이며 일정값 이하로 출력신호의크기를 제한한다.
(정답률: 알수없음)
  • 제시된 회로 는 다이오드와 직렬로 전원 $E_s$가 연결된 클리퍼 회로입니다. 다이오드가 순방향 바이어스 되어 도통되는 시점부터 출력 전압이 제한되므로, 출력신호의 상단레벨을 일정하게 유지하는 리미터 역할을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

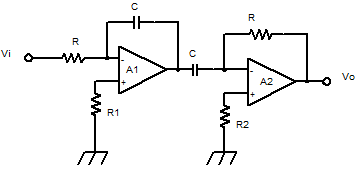

4. 다음과 같은 회로의 출력은?

  1. 0
  3. Vi
(정답률: 알수없음)
  • 제시된 회로는 적분기와 미분기가 직렬로 연결된 구조입니다. 첫 번째 단은 적분기이고 두 번째 단은 미분기이므로, 적분 후 다시 미분을 수행하면 원래의 입력 신호로 되돌아오게 됩니다. 따라서 출력은 입력 전압인 $V_i$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 위상변조(PM: Pulse Modulation)의 설명으로 틀린 것은?

  1. 반송파의 위상을 신호파의 진폭에 따라 변화시키는 변조방식이다
  2. 신호파는 V1 = Vscosωst 이다.
  3. 반송파는 V(t) = Vcsin(ωct + θ)이다.
  4. 피변조파는 V(t) = Vcsin(ωct + msinωst이다.
(정답률: 알수없음)
  • 위상변조(PM)에서 피변조파의 위상각은 신호파의 적분 형태가 아니라 신호파의 진폭에 직접 비례하여 변화해야 합니다. 제시된 식 $V(t) = V_c\sin(\omega_ct + m\sin\omega_st)$는 위상각 내부에 다시 $\sin$ 함수가 포함된 형태로, 이는 일반적인 PM의 수식 표현과 일치하지 않거나 표기 오류가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 슈미트 트리거(Schmitt trigger) 회로이다. 이 회로의 설명 중 틀린 것은?

  1. 두 개의 안정 상태를 갖는 회로이다.
  2. 펄스 파형을 만드는 회로로는 사용하지 못한다.
  3. 궤환 효과는 공통 에미터 저항을 통하여도 이루어진다.
  4. 입력 전압의 크기가 on, off상태를 결정하여준다.
(정답률: 알수없음)
  • 슈미트 트리거 회로는 히스테리시스 특성을 이용하여 입력 신호의 잡음을 제거하고 깨끗한 구형파(펄스 파형)를 생성하는 데 매우 유용한 회로입니다.

    오답 노트
    펄스 파형을 만드는 회로로는 사용하지 못한다: 슈미트 트리거의 주 용도가 바로 입력 파형을 펄스 형태로 변환하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

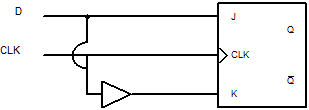

7. 그림은 무슨 Flip-Flop 회로인가?

  1. M-S F/F
  2. S-R F/F
  3. CLK F/F
  4. D F/F
(정답률: 알수없음)
  • 제시된 회로 는 JK 플립플롭의 J 입력에는 $D$ 신호를 그대로 넣고, K 입력에는 NOT 게이트를 통해 $D$의 반전 신호를 입력하여 데이터($D$) 값에 따라 출력 $Q$가 결정되도록 구성한 D 플립플롭 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 변조신호 주파수가 2[KHz] 인 FM파의 점유주파수 대역폭은 얼마인가? (단, 점유 주파수편이는 10[KHz] 임)

  1. 38[KHz]
  2. 36[KHz]
  3. 24[KHz]
  4. 20[KHz]
(정답률: 알수없음)
  • FM파의 점유주파수 대역폭은 카슨(Carson)의 법칙을 사용하여 계산하며, 변조신호 주파수와 최대 주파수 편이의 합에 2를 곱하여 구합니다.
    ① [기본 공식] $BW = 2(f_m + \Delta f)$
    ② [숫자 대입] $BW = 2(2 + 10)$
    ③ [최종 결과] $BW = 24$ kHz
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

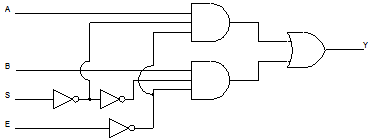

9. 다음 논리회로의 명칭은? (단, E : enable, S : select )

  1. 2×1 디코더
  2. 2×1 멀티플랙서
  3. 4×1 엔코더
  4. 2×1 디멀티플랙서
(정답률: 알수없음)
  • 제시된 회로도는 선택 신호 $S$와 활성화 신호 $E$를 이용하여 여러 입력 중 하나를 선택해 출력 $Y$로 보내는 구조입니다. 이는 여러 개의 입력 중 하나를 선택하여 출력하는 2×1 멀티플랙서의 전형적인 논리 회로 구성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 멀티바이브레이터를 구성할 때 필요한 요소가 아닌 것은?

  1. 트랜지스터
  2. 콘덴서
  3. 저항
  4. 코일
(정답률: 알수없음)
  • 멀티바이브레이터는 기본적으로 트랜지스터의 스위칭 작용과 저항, 콘덴서의 충·방전 시간을 이용하여 발진 회로를 구성합니다. 코일(인덕터)은 LC 발진기 등에 사용되며 멀티바이브레이터의 필수 구성 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 발진주파수가 가장 안정적인 발진기는?

  1. 수정발진기
  2. 윈브리지발진기
  3. 이상형발진기
  4. 음향발진기
(정답률: 알수없음)
  • 수정발진기는 수정 진동자의 높은 Q값(품질 계수)을 이용하여 매우 정밀하고 안정적인 주파수를 생성하므로, 제시된 발진기 중 주파수 안정도가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. SRAM과 DRAM에 대한 설명중 틀린 것은?

  1. DRAM은 리프레쉬 타임이 있다.
  2. SRAM은 DRAM에 비해 데이터 저장용량을 높이 는데 용이하다.
  3. DRAM과 SRAM은 전원을 끊으면 데이터가 소실 된다.
  4. SRAM에는 리프레쉬 타임이 없다.
(정답률: 알수없음)
  • SRAM은 플립플롭 회로를 사용하여 구조가 복잡하고 칩 면적을 많이 차지하므로, DRAM에 비해 집적도를 높이기 어렵고 저장용량을 확대하는 데 불리합니다.

    오답 노트
    리프레쉬 타임: DRAM은 전하가 누설되어 주기적인 재충전(Refresh)이 필요하지만, SRAM은 필요 없음
    휘발성: 두 메모리 모두 전원 차단 시 데이터가 사라지는 휘발성 메모리임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 정류회로에서 맥동율을 나타내는 수식으로 올바른 것은?

(정답률: 알수없음)
  • 정류회로에서 맥동률(Ripple Factor)은 출력 전압의 직류 성분(평균값)에 대해 교류 성분(실효값)이 얼마나 포함되어 있는지를 나타내는 비율입니다.
    맥동률은 다음과 같이 정의됩니다.
    $$\text{맥동률} = \frac{\text{맥동신호의 실효전압}}{\text{출력신호의 평균전압}} \times 100\%$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

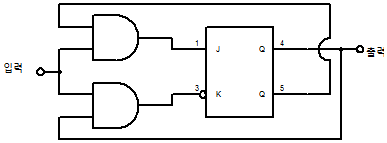

14. 그림과 같은 플립 플롭 (Flip-Flop)회로를 3개 직력접속한 후 입력에 1000[Hz] 의 펄스를 가했다면 마지막 단 플립 플롭에 나타나는 신호의 주파수는 몇[Hz]인가?

  1. 125
  2. 250
  3. 750
  4. 4000
(정답률: 알수없음)
  • 플립플롭을 직렬로 연결하면 각 단을 거칠 때마다 주파수가 $\frac{1}{2}$로 감소하는 분주 회로(Frequency Divider)로 동작합니다. 3단 직렬 접속 시 최종 주파수는 입력 주파수의 $\frac{1}{2^3}$이 됩니다.
    ① [기본 공식] $f_{out} = \frac{f_{in}}{2^n}$
    ② [숫자 대입] $f_{out} = \frac{1000}{2^3}$
    ③ [최종 결과] $f_{out} = 125$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. Exclusive-OR 와 Exclusive-NOR에 해당하는 논리식을 상호 변환한 아래의 식 중에서 틀린 것은?

(정답률: 알수없음)
  • Exclusive-OR(XOR)의 논리식은 $A \oplus B = \overline{A}B + A\overline{B}$이며, 이를 다른 형태로 변환하면 $\overline{(A+B)} + \overline{(\overline{A}+\overline{B})}$ 또는 $\overline{A+B} + AB$ 등으로 표현될 수 있습니다. 하지만 $\overline{(\overline{A}+B)} \cdot \overline{(A+\overline{B})}$는 전개 시 $\overline{A}B \cdot A\overline{B} = 0$이 되어 XOR의 정의와 일치하지 않습니다.
    따라서 $\overline{(\overline{A}+B)} \cdot \overline{(A+\overline{B})} = A \oplus B$ 라는 식은 틀린 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 어떤 출력증폭회로의 입력과 출력파형이다. 이 증폭회로의 설명으로 맞는 것은?

  1. C급 증폭으로 고주파 대출력에 적합하다.
  2. B급 증폭으로 중대역 대출력에 적합하다.
  3. A급 증폭으로 소신호 전압증폭에 적합하다.
  4. AB급 증폭으로 저주파 전류증폭에 적합하다.
(정답률: 알수없음)
  • 입력 파형은 정현파이나 출력 파형이 매우 짧은 펄스 형태로 나타나는 것은 전도각이 매우 작은 C급 증폭기의 전형적인 특징입니다. C급 증폭기는 효율이 매우 높아 고주파 대출력 증폭에 주로 사용됩니다.

    오답 노트
    A급 증폭: 입력 신호의 전체 주기가 출력되는 소신호 증폭용
    B급 증폭: 입력 신호의 반주기만 출력되는 푸시풀 방식
    AB급 증폭: A급과 B급의 중간 형태로 왜곡을 줄인 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같은 연산증폭기 회로에서 항한 3(dB) 주파수는?

(정답률: 알수없음)
  • 제시된 회로는 연산증폭기를 이용한 능동 필터 회로이며, 저항 $R_f$와 커패시터 $C$가 병렬로 연결된 피드백 구조를 가집니다. 이 회로의 차단 주파수(3dB 주파수)는 $R_f$와 $C$에 의해 결정됩니다.
    ① [기본 공식] $f_c = \frac{1}{2\pi R_f C}$
    ② [숫자 대입] $f_c = \frac{1}{2\pi R_f C}$
    ③ [최종 결과] $f_c = \frac{1}{2\pi R_f C}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 논리식 을 간단히 하면?

  1. B(A + C)
  2. AB + BC + AC
  3. C(A + B)
  4. A + B + C
(정답률: 알수없음)
  • 불 대수 법칙을 이용하여 논리식을 간소화합니다. 주어진 식 $\overline{A}BC + A\overline{B}C + AB\overline{C}$는 각 항에서 두 변수가 1이고 하나가 0인 조합의 합으로, 이를 정리하면 $AB + BC + AC$가 됩니다.

    오답 노트
    B(A + C): $AB + BC$ 만 포함되어 $AB\overline{C}$ 항을 설명하지 못함
    C(A + B): $AC + BC$ 만 포함되어 $AB\overline{C}$ 항을 설명하지 못함
    A + B + C: 단순 합으로 논리적 동치 관계가 아님
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 Karnaugh-map을 논리식으로 간략화 한 결과식은?

(정답률: 알수없음)
  • Karnaugh-map 에서 1이 표시된 영역을 묶어 간략화하면 다음과 같습니다.
    1. $B=1$인 중앙 두 열의 묶음: $BD$ 및 $\overline{D}$ 관련 항 도출
    2. $A=0$인 좌우 끝 열의 묶음: $\overline{A}B$ 관련 항 도출
    이를 논리식으로 정리하면 $\overline{A}B + BD + \overline{B}\overline{D}$ 형태가 되며, 이는 이미지 와 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음의 회로는 Ic를 안정하게 하기 위한 회로이다. 무슨 보상 방법인가?

  1. 전류 보상법
  2. 온도 보상법
  3. 전압 보상법
  4. 궤환 보상법
(정답률: 알수없음)
  • 회로도 를 보면 다이오드가 포함되어 있습니다. 다이오드는 온도 상승 시 순방향 전압 강하가 감소하는 특성이 있어, 이를 이용해 온도 변화에 따른 $I_c$의 변동을 상쇄시키는 온도 보상법을 적용한 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 저잡음증폭기와 관계없는 것은?

  1. Magnetron증폭기
  2. 파라메트릭 증폭기
  3. GaAs MESFET증폭기
  4. 터널 다이오드 증폭기
(정답률: 알수없음)
  • 저잡음증폭기는 신호 증폭 시 잡음 지수를 최소화하는 것이 목적입니다. Magnetron증폭기는 고출력 마이크로파를 생성하는 발진기(Oscillator)의 일종으로, 저잡음 증폭과는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 무선통신의 방해요인에 대한 설명중 틀린 것은?

  1. 감쇠란 신호가 전파되면서 주파수에 따라 그 크기가 작아지는 것을 말한다.
  2. 왜곡이란 신호가 전파되면서 일그러지는 것을 말한다.
  3. 잡음이란 필요한 신호속에 혼입되어 정상적인 수신 또는 처리를 방해하는 전기신호를 말한다.
  4. 간섭이란 원하는 신호의 수신을 방해하는 에너지를 말한다.
(정답률: 알수없음)
  • 감쇠는 신호가 전파되면서 거리에 따라 에너지가 손실되어 그 크기가 작아지는 현상을 말합니다. 주파수에 따라 크기가 변하는 것은 감쇠의 일반적인 정의가 아니므로 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 무선 송신기에서 많이 사용되는 C급 증폭기에 대한 설명으로 옳은 것은?

  1. 선형 증폭을 하지만 효율은 매우 낮다.
  2. 증폭기 2개를 푸시풀로 접속하여 사용한다.
  3. 증폭과정에서 고조파가 발생되므로 주파수 체배기로 사용된다.
  4. 선형 증폭 동작을 하며 사인파 입력에 대해서 360°도통각을 갖는다.
(정답률: 알수없음)
  • C급 증폭기는 동작점이 차단 영역에 있어 매우 높은 효율을 가지지만, 출력 파형이 심하게 왜곡되어 많은 고조파가 발생합니다. 이러한 특성을 이용하여 특정 고조파를 추출하는 주파수 체배기로 활용됩니다.

    오답 노트
    선형 증폭을 하지만 효율은 매우 낮다: 비선형 증폭이며 효율이 매우 높음
    증폭기 2개를 푸시풀로 접속하여 사용한다: 주로 A급이나 AB급에서 사용
    선형 증폭 동작을 하며 사인파 입력에 대해서 360°도통각을 갖는다: 비선형 동작이며 통각이 매우 짧음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 단일 정현파의 변조주파수 1000㎑로 주파수 변조한 결과 최대주파수 편이가 5000㎑이었다. 이때의 변조지수는?

  1. 1.2
  2. 1.6
  3. 3.4
  4. 5.0
(정답률: 80%)
  • 변조지수는 최대 주파수 편이를 변조 주파수로 나눈 값으로 정의합니다.
    ① [기본 공식]
    $$m = \frac{\Delta f}{f_m}$$
    ② [숫자 대입]
    $$m = \frac{5000}{1000}$$
    ③ [최종 결과]
    $$m = 5.0$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 주파수 변조를 진폭 변조와 비교할 경우 다음중 틀린 것은?

  1. 신호대 잡음비가 좋아진다.
  2. 초단파대 통신에 적합하다.
  3. 에코의 영향이 많아진다.
  4. 주파수 대역폭이 넓다.
(정답률: 알수없음)
  • 주파수 변조(FM)는 진폭 변조(AM)에 비해 잡음에 강해 신호대 잡음비가 좋고, 초단파대 통신에 적합하며, 대역폭이 넓다는 특징이 있습니다. 반면, FM은 진폭의 변화를 무시하므로 진폭 변화로 인해 발생하는 에코(Echo)나 페이딩의 영향이 AM보다 훨씬 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 실효 선택도에 속하지 않는 것은?

  1. 영상주파 억압효과
  2. 감도억압효과
  3. 혼변조
  4. 상호변조
(정답률: 알수없음)
  • 실효 선택도는 수신기가 인접한 신호를 얼마나 잘 분리해내는지를 나타내며, 감도억압효과, 혼변조, 상호변조 등이 이에 해당합니다. 영상주파 억압효과는 선택도와는 별개로 영상 주파수 성분을 제거하는 필터링 특성에 관한 것이므로 실효 선택도에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 저궤도 위성통신 서비스 방식이 아닌 것은?

  1. 이리듐
  2. 글로벌 스타
  3. DBS(Direct Broddcasting Satellite)
  4. 오딧세이
(정답률: 알수없음)
  • 이리듐, 글로벌 스타, 오딧세이는 저궤도(LEO) 위성을 이용한 통신 서비스입니다. 반면 DBS(Direct Broadcasting Satellite)는 정지궤도(GEO) 위성을 이용하여 직접 방송을 송출하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 연축전지에 과대한 전류로 충전하면 어떠한 현상이 일어나는가?

  1. 극판의 부식현상
  2. 자기방전의 증대현상
  3. 분할성 유산염의 발생현상
  4. 극판의 만곡현상
(정답률: 알수없음)
  • 연축전지를 과전류로 충전하면 극판에 과도한 열이 발생하고 전해액의 비중 불균형이 생겨 극판이 휘어지는 극판의 만곡현상이 발생하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. NAVTEX수신기의 운용에 있어서 수신을 거부할수 없는 것은?

  1. 기상경보
  2. 기상방송
  3. 데카정보
  4. 로란정보
(정답률: 알수없음)
  • NAVTEX는 항해 안전을 위한 자동 정보 수신 시스템입니다. 일반적인 기상방송이나 기타 정보는 선택적으로 수신 거부가 가능하지만, 인명 및 선박의 안전과 직결된 기상경보는 반드시 수신해야 하므로 거부할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. AM방송국은 보통 540㎑에서 1600㎑의 주파수범위를 사용하고 있으며 대역폭은 10㎑이다. AM라디오 수신기의 RF필터의 최소 대역폭은 얼마인가?

  1. 1600㎑
  2. 540㎑
  3. 2140㎑
  4. 10㎑
(정답률: 알수없음)
  • RF 필터는 수신하고자 하는 주파수 대역만을 통과시키고 나머지는 차단하는 역할을 합니다. AM 방송의 전체 주파수 범위가 $540\text{kHz}$에서 $1600\text{kHz}$까지이므로, 모든 채널을 수용하기 위한 RF 필터의 최소 대역폭은 가장 높은 주파수인 $1600\text{kHz}$까지 커버할 수 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 정류기의 부하단의 평균전압은 200V, 맥동률이 2%일 때 교류분의 전압은?

  1. 8V
  2. 6V
  3. 4V
  4. 2V
(정답률: 알수없음)
  • 맥동률은 평균전압에 대한 교류분 전압의 비율을 의미합니다.
    ① [기본 공식]
    $$\text{교류분 전압} = \text{평균전압} \times \text{맥동률}$$
    ② [숫자 대입]
    $$\text{교류분 전압} = 200 \times 0.02$$
    ③ [최종 결과]
    $$\text{교류분 전압} = 4$$
    따라서 교류분의 전압은 $4\text{V}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. FM수신기 구성이 DSB 수신기 또는 SSB 수신기와 비교하여 볼 때 다른점이 아닌 것은?

  1. 통과 대역폭이 넓은 것
  2. 진폭 제한기를 사용하는 것
  3. Ring 복조기를 사용하는 것
  4. 스켈치 회로를 사용하는 것
(정답률: 알수없음)
  • FM 수신기는 넓은 대역폭 처리, 진폭 제한기를 통한 잡음 제거, 스켈치 회로를 통한 무신호 시 소음 제거가 특징입니다.

    오답 노트
    Ring 복조기를 사용하는 것: Ring 복조기는 주로 DSB나 SSB 수신기의 복조 과정에서 사용되는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 간접FM방식에서 사용되는 전치보상회로의 설명중 틀린 것은?

  1. 신호 주파수에 반비례하는 회로이다.
  2. 미분회로의 일종이다.
  3. PM을 FM으로 만드는데 쓰인다.
  4. 입출력 위상차는 90°이다.
(정답률: 알수없음)
  • 간접FM 방식의 전치보상회로는 PM을 FM으로 변환하기 위해 신호 주파수에 반비례하는 특성을 가지며, 이는 적분회로의 특성입니다.

    오답 노트
    미분회로의 일종이다: 전치보상회로는 미분이 아닌 적분회로의 성질을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 위성의 다원접속기술에서 패킷전송망에 많이 활용되는 회선할당방식은?

  1. 사전할당방식
  2. 요구할당방식
  3. 개방할당방식
  4. 임의할당방식
(정답률: 알수없음)
  • 위성의 다원접속기술 중 패킷전송망에서는 사용자가 임의의 시간에 데이터를 전송하는 임의할당방식이 효율적으로 활용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 FM 송신기의 보조회로가 아닌 것은?

  1. 순시주파수편이 제어회로
  2. Pre-emphasis회로
  3. 진폭제한기
  4. 자동주파수 제어회로
(정답률: 알수없음)
  • FM 송신기는 주파수 편이를 제어하고 신호의 품질을 높이기 위해 순시주파수편이 제어회로, Pre-emphasis회로, 자동주파수 제어회로 등을 보조회로로 사용합니다.

    오답 노트
    진폭제한기: 송신기가 아닌 수신단에서 진폭 변동을 제거하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 무선 송신기에서 발생하는 고조파 방지 대책과 관계가 먼 것은?

  1. 종단증폭기와 안테나 사이를 소결합한다.
  2. 동조회로의 Q를 되도록 낮게 설계한다.
  3. 전력증폭기를 push-pull구조를 사용한다.
  4. 급전선에 트랩 또는 필터를 삽입한다.
(정답률: 알수없음)
  • 고조파를 방지하기 위해서는 전력증폭기의 Push-pull 구조 사용, 동조회로의 $Q$값 낮추기, 필터 삽입 등이 필요합니다. 하지만 종단증폭기와 안테나 사이를 소결합하는 것은 고조파 방지와 직접적인 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 전계강도 측정기로 강한 전계강도를 측정할 때 오차가 생긴 이유로 가장 큰 원인은?

  1. 수신기의 이득이 작을 때
  2. 수신기의 이득이 클 때
  3. 수신기의 직선성이 불량할 때
  4. 수신기의 주파수 특성이 불량할 때
(정답률: 알수없음)
  • 강한 전계강도를 측정할 때는 입력 신호의 크기가 매우 큽니다. 이때 수신기의 입력 전압과 출력 전압이 비례 관계를 유지하지 못하는 직선성 불량 문제가 발생하면 측정값에 큰 오차가 생기게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 직선검파기에서 Diagonal Clipping이 발생하는 원인은?

  1. 평균 검파기는 부하에 저항만 접속되어서
  2. 검파회로의 시정수가 너무 커서
  3. 직선 검파기의 출력측에는 직류 성분이 포함되어서
  4. 직선 검파기의 출력이 커서
(정답률: 알수없음)
  • 직선 검파기에서 시정수가 너무 크면 방전 속도가 입력 신호의 변화 속도보다 느려지게 됩니다. 이로 인해 신호의 파형이 제대로 따라가지 못하고 뭉개지는 Diagonal Clipping 현상이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 지구와 위성의 기하학 각도가 다음 그림과 같을 때 최대 전송지연시간을 나타내는 식은? (단, R은 지구반경, θ는 안테나 최소 양각, h는 위성고도, β는 통신영역 중심각, C는 광속도이다.)

  1. {2(R+h)/C}ㆍ{sinβ/cos(β+θ)}
  2. {(R+h)/c}ㆍㆍ(sinβ/cosθ)
  3. {2(R+h)/c)ㆍ{(sin(β+θ)}/cosθ
  4. {2(R+h)/c}(sinβ/cosθ)
(정답률: 알수없음)
  • 위성과 지구 사이의 최대 전송지연시간은 신호가 왕복하는 거리($2d$)를 광속 $c$로 나눈 값입니다. 기하학적 구조에서 거리 $d$는 $\frac{(R+h)\sin\beta}{\cos\theta}$로 유도됩니다.
    ① [기본 공식] $T = \frac{2d}{c}$
    ② [숫자 대입] $T = \frac{2(R+h)\sin\beta}{c\cos\theta}$
    ③ [최종 결과] $T = \frac{2(R+h)}{c}\frac{\sin\beta}{\cos\theta}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 급전선의 신호 인덕턴스를 축정하기 위하여 그림과 같은 회로를 구성하고 수위치 S를 LS1 으로 놓고 공진시켰을 때 주파수를 f1이라 하고 LS2로 놓고 공진시켰을때 주파수를 f2라 한다. f1=2f2라 하면, 실효 인덕턴스 Le는?

(정답률: 알수없음)
  • 공진 주파수 $f$는 인덕턴스 $L$의 제곱근에 반비례한다는 원리를 이용하여 실효 인덕턴스를 산출합니다.
    ① [기본 공식] $f = \frac{1}{2\pi\sqrt{LC}}$
    ② [숫자 대입] $f_1 = 2f_2 \implies \sqrt{L_{S2} + L_e} = 2\sqrt{L_{S1} + L_e}$
    ③ [최종 결과] $L_e = \frac{1}{3}(L_{S2} - 4L_{S1})$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 공학

41. 반파장 안테나의 뒷면에 평면 반사기를 설치하여 안테나 이득을 높이려 한다. 안테나와 반사기의 거리는?

  1. λ
  2. λ/8
  3. λ/4
  4. λ/2
(정답률: 알수없음)
  • 반파장 안테나 뒷면에 평면 반사기를 설치할 때, 반사된 파가 원래의 파와 위상이 같아져 보강 간섭을 일으키기 위한 최적의 거리는 $\lambda/4$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. Bellini-Tosi 안테나에서 전계강도를 최대로 하려면 탐색코일의 방향과 전파도래 방향의 위상차를 얼마로 해야하는가?

  1. 0°
  2. 15°
  3. 30°
  4. 45°
(정답률: 알수없음)
  • Bellini-Tosi 안테나에서 전계강도를 최대로 하여 방향성을 정확히 찾기 위해서는 탐색코일의 방향과 전파도래 방향의 위상차가 $0^{\circ}$가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 전리층 전파에서 발생되는 페이딩을 방지하기 위해서는 종류에 따라 적당한 방법을 선택하여야 한다. 적당한 방법이 아닌 것은?

  1. 간섭성 페이딩에 대해서는 공간다이버시트와 주파수 다이버시트를 합성하여 사용한다.
  2. 편파성 페이딩에 대해서는 서로 수직으로 놓인 안테나를 사용하여 합성한다.
  3. 흡수성 페이딩에 대해서는 AGC회로를 첨가하여 방지한다.
  4. 선택성 페이딩은 공간다이버시티가 적합하다.
(정답률: 알수없음)
  • 선택성 페이딩은 전파의 주파수 성분별로 위상차가 발생하여 나타나므로, 공간다이버시티보다는 주파수 다이버시티를 사용하는 것이 적합합니다.

    오답 노트
    간섭성 페이딩: 공간/주파수 다이버시티 사용
    편파성 페이딩: 수직 안테나 합성 사용
    흡수성 페이딩: AGC 회로 사용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 지구의 실제방경을 r, 등가지구반경을 R, 등가지구 반경계수를 K라고 할 때, 이들은 어떤 관계식을 갖는가?

  1. R=Kr
  2. R=Kr2
  4. r=KR
(정답률: 알수없음)
  • 등가지구반경 $R$은 실제 지구반경 $r$에 등가지구 반경계수 $K$를 곱하여 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 미소다이폴 안테나에서 발생된 전계 강도를 계산하는 식은?

(정답률: 알수없음)
  • 미소다이폴 안테나의 전계 강도는 복사 전력 $P_r$과 거리 $R$의 관계에 의해 결정되며, 정답인 식은 이를 $\sqrt{45P_r/R}$ 형태로 표현한 것입니다.
    $$\sqrt{\frac{45P_r}{R}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 안테나의 복사효과를 나타내는 설명으로 틀린 것은?

  1. 정관형 안테나에서 미터-암페어를 사용한다.
  2. 제펠린 안테나에서 이득을 사용한다.
  3. 헤리컬 안테나에는 복사전력이 사용된다.
  4. 파라보라 안테나에는 실효개구면적을 사용한다.
(정답률: 알수없음)
  • 헤리컬 안테나는 주로 이득(Gain)이나 지향성 특성을 통해 복사 효과를 나타내며, 단순히 복사전력만을 사용하여 복사 효과를 설명하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 중 도파관형 메탈렌즈에서 굴절률을 0.8로 하기 위한 금속판의 간격은 2.5㎝이다. 이때 사용주파수는?

  1. 10㎓
  2. 20㎓
  3. 30㎓
  4. 50㎓
(정답률: 알수없음)
  • 도파관형 메탈렌즈의 굴절률은 금속판 간격과 파장의 관계식으로 결정됩니다. 굴절률 $n = \sqrt{2d/\lambda}$ 공식을 사용하여 주파수를 산출합니다.
    ① [기본 공식] $n = \sqrt{\frac{2d}{\lambda}}$
    ② [숫자 대입] $0.8 = \sqrt{\frac{2 \times 0.025}{\lambda}}$
    ③ [최종 결과] $\lambda = 0.078125 \text{ m} \rightarrow f \approx 10 \text{ GHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 일반적으로 안테나로부터 먼거리에서 전자장은 어떤 자태로 진행하는가?

  1. TE mode
  2. TEM mode
  3. TM mode
  4. Hybrid mode
(정답률: 알수없음)
  • 안테나로부터 충분히 멀리 떨어진 원거리장(Far-field)에서는 전기장과 자기장이 서로 수직이며 진행 방향과도 수직인 횡전자기파 형태인 TEM mode로 진행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 장파의 전파 특성에 대한 설명 중 틀린 것은?

  1. 지표파는 파장이 길수록 감쇄가 크다.
  2. 지표면의 도전율이 클수록 감쇄가 작다.
  3. 해면상에서는 먼거리까지 잘 전파된다.
  4. 근거리는 지표파에 의하여 장거리는 지표파와 전리층파에 의해서 통신이 행해진다.
(정답률: 알수없음)
  • 지표파는 파장이 길수록 지표면을 따라 더 멀리 전파되는 성질이 있어 감쇄가 작아집니다. 따라서 파장이 길수록 감쇄가 크다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 절대이득의 기준안테나로 사용되는 안테나는?

  1. 무손실 수직 접지안테나
  2. 무손실 등방성안테나
  3. 무손실 다이폴 안테나
  4. 무손실 루우프안테나
(정답률: 알수없음)
  • 절대이득(Absolute Gain)은 모든 방향으로 동일하게 전파를 방사하는 가상의 안테나인 무손실 등방성안테나를 기준으로 하여 측정합니다.

    오답 노트
    무손실 수직 접지안테나: 기준이 아닌 특정 형태의 안테나입니다.
    무손실 다이폴 안테나: 상대이득의 기준이 되는 안테나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 전파의 회절현상에 대한 설명 중 틀린 것은?

  1. 초단파대에서는 발생하지 않는다.
  2. 주파수가 낮을수록 심하다.
  3. 장중파대에서 많이 일어난다.
  4. 구면대지에서는 회절손실이 크다.
(정답률: 알수없음)
  • 회절은 전파가 장애물을 만났을 때 굽어 들어가는 현상으로, 주파수가 낮을수록(파장이 길수록) 더 잘 일어납니다. 초단파(VHF/UHF) 대역에서도 회절은 발생하지만, 주파수가 높기 때문에 장중파 등에 비해 회절 정도가 매우 작고 직진성이 강해지는 특성을 가집니다.

    오답 노트
    주파수가 낮을수록 심하다: 회절의 기본 성질입니다.
    장중파대에서 많이 일어난다: 파장이 길어 회절이 활발합니다.
    구면대지에서는 회절손실이 크다: 지구 곡률로 인해 전파가 차단되며 손실이 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 특성 임피던스가 Z0인 전송선로가 ZL=(0.5+j0.9)Z0 인 부하로 종단된 경우 정재파비 S를 구하면?

  1. 0.589
  2. 1.029
  3. 2.05
  4. 3.86
(정답률: 알수없음)
  • 부하 임피던스와 특성 임피던스의 비율인 반사계수의 크기를 이용하여 정재파비를 계산합니다.
    ① [기본 공식] $S = \frac{1 + |\Gamma|}{1 - |\Gamma|}, \Gamma = \frac{Z_L - Z_0}{Z_L + Z_0}$
    ② [숫자 대입] $|\Gamma| = | \frac{(0.5 + j0.9)Z_0 - Z_0}{(0.5 + j0.9)Z_0 + Z_0} | = | \frac{-0.5 + j0.9}{1.5 + j0.9} | \approx 0.0145$
    ③ [최종 결과] $S = \frac{1 + 0.0145}{1 - 0.0145} \approx 1.029$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 단파 안테나에 주로 사용되는 안테나가 아닌 것은?

  1. Zeppeline antenna
  2. Beam antenna
  3. Rhombic antenna
  4. Adcock antenna
(정답률: 알수없음)
  • 단파(HF) 통신에서는 장거리 전송을 위해 지향성이 강한 빔 안테나, 롬빅 안테나, 제플린 안테나 등이 주로 사용됩니다. 반면 Adcock antenna는 주로 저주파(LF)나 중파(MF) 대역에서 전계 강도를 측정하거나 수신하기 위한 안테나로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 일반적인 동축케이블내부의 전자계는?

  1. TEM 모드이고 차단파장은 없다.
  2. TEM 모드이고 차단파장은 중심도체 외직경의2배이다.
  3. TM 모드이고 차단파장은 없다.
  4. TM 모드이고 차단파장은 중심도체 외직경의2배이다.
(정답률: 알수없음)
  • 동축케이블은 내부 도체와 외부 도체 사이의 전계와 자계가 전파 방향에 수직으로 분포하는 TEM(Transverse Electromagnetic) 모드로 동작하며, 이론적으로 차단 주파수가 0이므로 차단 파장은 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 2개의 반사판을 갖는 안테나는?

  1. 다이폴 안테나
  2. 야기-우다 안테나
  3. 렌즈안테나
  4. 카세그레인 안테나
(정답률: 알수없음)
  • 카세그레인 안테나는 주반사판(포물면)과 부반사판(쌍곡면)이라는 2개의 반사판을 사용하여 전파를 집속시키는 구조를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 임피던스가 50Ω인 급전선의 입력 전력 및 반사전력이 각각 50W 및 8W일때의 전압 정재파비는?

  1. 6.25
  2. 2.33
  3. 0.4
  4. 0.16
(정답률: 알수없음)
  • 전압 정재파비(VSWR)는 반사계수 $\Gamma$를 이용하여 계산하며, 반사계수는 입력 전력과 반사 전력의 비율의 제곱근으로 구할 수 있습니다.
    ① [기본 공식] $VSWR = \frac{1 + \Gamma}{1 - \Gamma}$ 여기서 $\Gamma = \sqrt{\frac{P_r}{P_i}}$
    ② [숫자 대입] $\Gamma = \sqrt{\frac{8}{50}} = 0.4 \implies VSWR = \frac{1 + 0.4}{1 - 0.4}$
    ③ [최종 결과] $VSWR = 2.33$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 루우프 안테나를 방행탐지에 사용할 경우 180°불확정이 발생하여 전파도래 방향을 결정할 수 없다. 다음 중 이러한 단점을 개선한 안테나는?

  1. 수직 안테나와 루우프 안테나를 조합한 안테나
  2. 비버리지 안테나와 루우프안테나를 조합한 안테나
  3. 애드콕 안테나
  4. 베르니토시 안테나와 루우프 안테나를 조합한 안테나
(정답률: 알수없음)
  • 루프 안테나는 전파의 도래 방향을 찾을 때 180°의 모호함(불확정)이 발생합니다. 이를 해결하기 위해 위상 특성이 다른 수직 안테나를 조합하여 전파의 도래 방향을 정확히 판별합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 송신안테나의 높이가 30.25m이고, 수신 안테나의 높이가 20.25m일 때 초단파의 직접파 최대 가시거리는 얼마인가?

  1. 20.5m
  2. 32.2m
  3. 41.1m
  4. 53.4m
(정답률: 알수없음)
  • 안테나의 높이에 따른 최대 가시거리는 지구 곡률을 고려한 거리 공식의 합으로 계산합니다.
    ① [기본 공식] $d = 4.12 \sqrt{h_1} + 4.12 \sqrt{h_2}$가시거리 = 4.12 × √송신높이 + 4.12 × √수신높이
    ② [숫자 대입] $d = 4.12 \sqrt{30.25} + 4.12 \sqrt{20.25}$
    ③ [최종 결과] $d = 41.1$ km (단, 보기의 단위 m는 km의 오기로 판단됨)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 동축케이블에서 중심 도체의 지름이 2배로 되면 특성 임피던스는 원래보다 어떻게 되는가?

  1. 1/2배가 된다.
  2. 배가 된다.
  3. log2만큼 줄어든다.
  4. 만큼 줄어든다.
(정답률: 알수없음)
  • 동축케이블의 특성 임피던스는 중심 도체의 지름이 커질수록 감소하며, 그 값은 로그 함수에 반비례하는 관계를 가집니다. 중심 도체의 지름이 2배가 되면 분모의 로그 항이 $\log 2$ 만큼 증가하여 전체 임피던스는 만큼 줄어들게 됩니다.
    $$Z_0 = \frac{138}{\sqrt{\epsilon_r}} \log \frac{D}{d}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 길이가 반파장인 2선식 폴디드안테나(도선의 굵기는 같고 두 도선은 충분히 접근해있는 것으로 한다.)의 급전점 임피던스는?

  1. 36.56Ω
  2. 73Ω
  3. 192Ω
  4. 292Ω
(정답률: 알수없음)
  • 반파장 다이폴 안테나의 임피던스는 약 $73\Omega$이며, 폴디드 다이폴 안테나는 구조적으로 다이폴 안테나 임피던스의 4배가 되는 특성을 가집니다.
    ① [기본 공식] $Z_{folded} = 4 \times Z_{dipole}$
    ② [숫자 대입] $Z_{folded} = 4 \times 73$
    ③ [최종 결과] $Z_{folded} = 292\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 무선통신 시스템

61. 셀룰러 시스템에서 주파수 재사용 거리 D는?

(정답률: 알수없음)
  • 셀룰러 시스템에서 동일 주파수를 사용하는 셀 간의 간섭을 최소화하기 위해 설정하는 주파수 재사용 거리 $D$를 구하는 문제입니다.
    ① [기본 공식] $D = \sqrt{3K} \cdot R$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $D = \sqrt{3K} \cdot R$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. UHF대를 사용하는 통신망을 설계할 때 치국 계획상 고려해야 할 점이 아닌 것은?

  1. 총장비 이득
  2. 총경로 손실
  3. 통신망 성능 평가치
  4. 전력 소모율
(정답률: 알수없음)
  • UHF 대역 통신망 설계 시에는 신호의 전송 품질과 도달 거리를 결정하는 링크 버짓(Link Budget) 요소들을 고려해야 합니다. 총장비 이득, 총경로 손실, 통신망 성능 평가치는 신호 세기와 품질에 직접적인 영향을 주는 핵심 설계 요소입니다.

    오답 노트
    전력 소모율: 장비의 효율성 문제이지, 통신망의 전파 도달 범위나 품질을 결정하는 치국 계획의 핵심 고려 사항은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 공전(대기잡음)이 아닌 것은?

  1. 클릭
  2. 험(Hum)잡음
  3. 그라인더
  4. 힛싱
(정답률: 알수없음)
  • 공전(대기잡음)은 자연 현상에 의해 발생하는 잡음으로 클릭, 그라인더, 힛싱 등이 이에 해당합니다. 반면 험(Hum)잡음은 전원선(60$\text{Hz}$ 등)에서 유입되는 인위적인 전자기 유도 잡음입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 마이크로파 중계소 철탑에 취부한 파라보릭 안테나의 급전선으로 절연체인 플리에치렌으로 피복된 타원형 도파관을 실제 시공하고자 할 때 다음 중 맞는 것은?

  1. 쉴드 피복은 원상태로 유지하도록 하며, 한군데의 피복도 벗기지 말아야 한다.
  2. 접지하기 위하여 일부 피복을 벗기고 접지클램프를 부착할 수 있다.
  3. 타원형 도파관은 굽힘성 때문에 E밴드 또는 H밴드 시공을 할수 있다.
  4. 타원형 도파관은 수직, 수평직선 편파 급전선으로는 부적합한 단점이 있다.
(정답률: 알수없음)
  • 타원형 도파관 시공 시, 안정적인 전위 유지와 낙뢰 보호 등을 위해 접지가 필요하며, 이를 위해 일부 피복을 벗기고 접지클램프를 부착하는 것이 올바른 시공 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 설명 중 틀린것은?

  1. 실제의 증폭기는 내부잡음이 있으므로 잡음지수는 1보다 크다.
  2. 무선통신방식의 최대 결점은 간섭이 있다는 것이다.
  3. 회로의 잡음은 완전하게 제거할수 있다.
  4. 비접지 안테나를 이용하면 공전을 경감시킬 수 있다.
(정답률: 알수없음)
  • 모든 전자 회로에는 열잡음(Thermal Noise)과 같은 물리적 한계로 인한 내부 잡음이 반드시 존재하므로, 회로의 잡음을 완전히 제거하는 것은 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 전화통신에 이용되는 PCM에 대한 설명으로 틀린 것은?

  1. PCM을 위한 표본화 시간단위는 125㎲이다.
  2. 표본화 주파수는 8㎑이다.
  3. 음성신호의 대역은 300-3400㎐로 제한한다.
  4. 음성신호의 대역보다 표본화 대역을 작게 하여야 원신호의 복원을 잘 할수 있다.
(정답률: 알수없음)
  • 나이퀴스트 표본화 정리에 따라 원신호를 완벽하게 복원하기 위해서는 표본화 주파수가 신호 최대 주파수의 2배 이상이어야 합니다. 따라서 음성신호의 대역보다 표본화 대역을 작게 설정하면 앨리어싱 현상이 발생하여 원신호 복원이 불가능합니다.

    오답 노트
    표본화 주파수 $8\text{kHz}$ 및 표본화 시간 $125\mu\text{s}$ ($1/8000\text{s}$), 음성 대역 $300\text{Hz} \sim 3400\text{Hz}$는 PCM의 표준 규격입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. Spread Spectrum 무선통신방식중 FH방식의 특징이 아닌 것은?

  1. 포착시간
  2. 주파수 도약분석기가 반드시 필요하다.
  3. 원근 문제가 없다.
  4. 도약주파수가 증가하므로 스펙트럼 확산이 용이하다.
(정답률: 알수없음)
  • FH(Frequency Hopping) 방식은 주파수를 빠르게 변경하며 전송하는 방식으로, 도약 주파수가 증가하면 스펙트럼 확산이 용이하고 원근 문제가 없으며 분석을 위해 주파수 도약분석기가 필요합니다. 하지만 포착시간은 FH 방식의 특징이 아니라 DSSS(Direct Sequence Spread Spectrum) 방식과 관련된 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. PCM통신방식에서 신호를 변환하는 과정에 속하지 않는 것은?

  1. 표본화
  2. 지연화
  3. 양자화
  4. 부호화
(정답률: 알수없음)
  • PCM(펄스 코드 변조) 방식은 아날로그 신호를 디지털 신호로 변환하기 위해 표본화(Sampling) $\rightarrow$ 양자화(Quantizing) $\rightarrow$ 부호화(Encoding)의 3단계를 거칩니다. 지연화는 이 변환 과정에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. ITU에서 공식적으로 통신위성의 종류를 서비스분야에서 볼 때 3가지 대별한다. 다음중 해당되지 않은 것은?

  1. FSS
  2. TSS
  3. BSS
  4. MSS
(정답률: 알수없음)
  • ITU(국제전기통신연합)에서 분류하는 통신위성의 서비스 종류는 고정위성서비스(FSS), 방송위성서비스(BSS), 이동위성서비스(MSS)의 3가지로 구분합니다. TSS는 공식적인 서비스 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. Direct Sequence와 같은 대역확산방식을 사용하여 Fading과 Jamming의 영향을 감소시킬수 있는 다자간 접속방법은?

  1. FDMA
  2. TDMA
  3. CDMA
  4. DFDMA
(정답률: 알수없음)
  • CDMA(코드 분할 다중 접속)는 Direct Sequence(직접 확산)와 같은 대역확산 방식을 사용하여 동일 주파수 대역에서 서로 다른 코드를 할당함으로써, 페이딩(Fading)과 재밍(Jamming)의 영향을 효과적으로 감소시킬 수 있는 접속 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 위성통신의 장점이 아닌 것은?

  1. 많은 통신용량
  2. 향상된 Error rate
  3. 통신의 비밀보장
  4. 주파수 변별기
(정답률: 알수없음)
  • 위성통신은 광범위한 지역을 커버하여 통신 용량이 크고, 전용 회선 사용으로 비밀보장이 가능하며, 주파수 변별기가 사용되는 장점이 있습니다. 하지만 전송 거리가 매우 멀기 때문에 잡음과 간섭으로 인해 에러율(Error rate)이 높아지는 단점이 있습니다.

    오답 노트
    향상된 Error rate: 에러율이 낮아지는 것이 아니라 오히려 높아지는 경향이 있음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 위성통신의 다원접속방식중에서 CDMA 방식을 실현하기 위한 스펙트럼 확산 기술이 아닌 것은?

  1. 직접확산방식
  2. 주파수 호핑방식
  3. 시간호핑방식
  4. 위상호핑방식
(정답률: 알수없음)
  • CDMA(코드 분할 다중 접속)를 구현하는 스펙트럼 확산 기술에는 직접 확산 방식(DS-SS)과 주파수 호핑 방식(FH-SS), 그리고 이를 결합한 시간 호핑 방식 등이 사용됩니다. 위상 호핑 방식은 스펙트럼 확산 기술에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 무선송신기에 사용되지 않는 회로는?

  1. 변조회로
  2. AGC회로
  3. 고출력 증폭회로
  4. 구동 증폭회로
(정답률: 알수없음)
  • AGC(자동 이득 제어) 회로는 수신되는 신호의 세기를 일정하게 유지하기 위해 수신기에 사용되는 회로입니다. 송신기는 변조회로, 구동 증폭회로, 고출력 증폭회로를 통해 신호를 송출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 위성통신에 사용하는 위성 통신안테나의 기능을 맞게 연결한 것은?

  1. 무지향성 안테나 - 넓은 지역을 커버하는 Beam을 만드는데 사용한다.
  2. horn안테나 - 명령 및 텔리메트리 신호의 통신을 위하여 사용한다.
  3. 파라볼라 안테나 - 좁은 지역에 대한 Spot Beam을 만드는데 사용한다.
  4. 헤리컬 안테나 - 비교적 높은 주파수대에서 사용한다.
(정답률: 알수없음)
  • 파라볼라 안테나는 고이득 지향성 안테나로, 좁은 지역에 집중적으로 신호를 보내는 Spot Beam을 형성하는 데 사용됩니다.

    오답 노트
    무지향성 안테나: 명령 및 텔리메트리 신호 통신용
    Horn 안테나: 비교적 높은 주파수대 사용
    헤리컬 안테나: 원형 편파 생성 및 특정 빔 형성
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 통신위성중 미국에서 제일 먼저 발사된 위성은?

  1. Telstar
  2. Echo-Ⅰ
  3. score
  4. SYNCOM-Ⅱ
(정답률: 알수없음)
  • 미국에서 가장 먼저 발사된 통신위성은 1960년에 발사된 수동형 반사 위성인 Echo-Ⅰ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 주파수 분할 FM통신방식의 특징에 해당하지 않는 것은?

  1. 광대역 전송이 가능하다.
  2. 간섭파의 방해가 강하다.
  3. 초다중 신호의 전송에 적합하다.
  4. 중계기에 의해 전송 신호대역의 주파수 특성이 변화한다.
(정답률: 알수없음)
  • 주파수 분할 FM 통신은 광대역 전송이 가능하고 초다중 신호 전송에 적합하며, 간섭파의 영향을 많이 받는 특징이 있습니다. 하지만 중계기를 거치더라도 전송 신호대역의 주파수 특성은 일정하게 유지되므로 변화한다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 기지국으로부터 송신반송파 주파수가 fc이고, 이동국이 u속도로 수신파에 대해 θ의 방향으로 움직이고 있는 경우 수신되는 신호 fr은?

(정답률: 알수없음)
  • 이동국이 움직일 때 발생하는 도플러 효과에 의해 수신 주파수가 변하는 원리를 묻는 문제입니다. 수신 주파수는 송신 주파수에서 이동 속도와 파장, 각도의 관계에 따른 주파수 변이량을 가감하여 결정됩니다.
    ① [기본 공식] $f_{r} = f_{c} - \frac{u}{\lambda} \cos \theta$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $f_{r} = f_{c} - \frac{u}{\lambda} \cos \theta$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 주파수 분할 다중(FDM)방식에서 주로 사용되고 있는 복합변조방식은?

  1. SS-AM
  2. SS-FM
  3. SS-SS
  4. SS-PM
(정답률: 알수없음)
  • 주파수 분할 다중(FDM) 방식에서는 각 채널의 신호를 효율적으로 전송하고 간섭을 줄이기 위해 억압 반송파 주파수 변조인 SS-FM(Suppressed Carrier FM) 방식을 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. Squelch회로의 입력은 어느단에서 얻는 것이 적합한가?

  1. 고주파 증폭단
  2. 중간주파 증폭단
  3. 저주파 증폭단
  4. 주파수 변별기
(정답률: 알수없음)
  • Squelch 회로는 신호가 없을 때 발생하는 잡음을 제거하는 회로로, 복조가 이루어지는 주파수 변별기 단에서 신호의 유무를 판단하여 제어하는 것이 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 이동통신에 있어서 음성신호 처리의 방법을 옳게 짝지은 것은?

  1. 진폭 변환처리 : 선형 변환처리
  2. 주파수 변환처리 : 비선형 변환처리
  3. 시간-진폭 변환처리 : 비선형 변환처리
  4. 주파수-시간 변환처리 : 선형 변환처리
(정답률: 알수없음)
  • 이동통신 음성신호 처리에서 주파수-시간 변환처리는 신호의 특성을 유지하며 변환하는 선형 변환처리에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전자계산기 일반 및 무선설비기준

81. 수치 자료 표현 방법에서 부동 소수점 표현을 가장 가장 적절하게 설명한 것은?

  1. 부동 소수점 표현 방법에는 부호부, 가수부로 구분할수 있다.
  2. 정밀도가 요구되는 과학 및 공학 또는 수학적인 응용에 주로 사용된다.
  3. 수를 표현하는 자리수는 고정 소수점에 비하여 적게 든다.
  4. 수 표현 방법이 고정 소수점에 비하여 간단하다.
(정답률: 알수없음)
  • 부동 소수점 표현은 소수점의 위치를 고정하지 않고 지수를 사용하여 표현하므로, 매우 크거나 작은 수를 정밀하게 표현할 수 있어 과학 및 공학 계산에 주로 사용됩니다.

    오답 노트
    부호부, 가수부 외에 지수부가 추가로 필요함
    표현 가능한 수의 범위는 넓으나 자리수(비트)는 더 많이 필요함
    고정 소수점보다 구현 및 연산 방식이 복잡함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 다음중 인증이 면제되는 정보통신기기에 해당하지 않는 것은?

  1. 시험ㆍ연구를 위하여 제조하거나 수입하는 인증대상 정보통신기기
  2. 국내에서 판매하지 않고 수출전용으로 제조하는 인증대상 정보통신기기
  3. 디지털 선택호출장치등을 이용하여 통신을 행하는 해상이동 업무용 무선국의 송신장치 및 수신장치의 기기
  4. 전자파 적합등록을 한 주 컴퓨터시스템의 유지, 보수를 위하여 수입하는 전자파적합등록 대상기기의 구성품
(정답률: 알수없음)
  • 디지털 선택호출장치등을 이용하여 통신을 행하는 해상이동 업무용 무선국의 송신장치 및 수신장치의 기기는 인증 면제 대상에 해당하지 않으므로 반드시 인증을 받아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 마이크로프로세서의 전송명령없이 데이터를 입출력장치에서 메모리로 전송할수 있는 것은?

  1. DMA
  2. Interrupt
  3. FIFO
  4. SCAN
(정답률: 알수없음)
  • DMA(Direct Memory Access)는 CPU의 개입 없이 입출력 장치와 메모리가 직접 데이터를 주고받는 방식으로, CPU의 부하를 줄이고 데이터 전송 속도를 높이는 기술입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 마이크로프로세서에서 인터럽트 발생시에 돌아올 주소를 어디에 저장하고 인터럽트 처리 루틴으로 가는가?

  1. ALU
  2. STACK POINTER
  3. PROGRAM COUNTER
  4. STATUS REGISTER
(정답률: 알수없음)
  • 인터럽트가 발생하면 CPU는 현재 수행 중인 작업의 복귀 주소를 스택(Stack) 영역에 저장하며, 이때 스택의 최상단 주소를 가리키는 STACK POINTER를 통해 저장 위치를 관리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음과 같은 32비트의 2의 보수형식의 고정 소수점의 수가 표현할수 있는 최대값은?

  1. 231-1
  2. 231+1
  3. 232
  4. 231
(정답률: 알수없음)
  • n비트 2의 보수 표현 방식에서 최대값은 부호 비트 1비트를 제외한 나머지 $n-1$비트가 모두 1일 때이며, 공식은 $2^{n-1}-1$입니다.
    ① [기본 공식] $Max = 2^{n-1}-1$
    ② [숫자 대입] $Max = 2^{32-1}-1$
    ③ [최종 결과] $Max = 2^{31}-1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 기억장치의 계층에서 가장 속도가 빠른 것은?

  1. 주기억장치
  2. 보조기억장치
  3. 캐쉬기억장치
  4. 코아기억장치
(정답률: 알수없음)
  • 기억장치 계층 구조에서 CPU에 가장 가까운 장치일수록 속도가 빠르고 용량이 작습니다. 캐쉬기억장치는 CPU와 주기억장치 사이의 속도 차이를 줄이기 위해 사용되는 고속 메모리로, 제시된 보기 중 가장 속도가 빠릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 다음 중 공중선계의 충족조건으로 적합하지 않는 것은?

  1. 공중선은 이득이 높고 능률이 좋을 것
  2. 정합이 충분할 것
  3. 만족스러운 지향성을 얻을수 있을 것
  4. 급전선으로부터의 복사가 클 것
(정답률: 알수없음)
  • 효율적인 공중선계(안테나 시스템)는 높은 이득과 능률을 가져야 하며, 임피던스 정합이 충분하고 원하는 방향으로의 지향성을 가져야 합니다. 급전선은 신호를 전달하는 통로이므로, 급전선 자체에서 복사가 발생하는 것은 에너지 손실을 의미하므로 복사가 최소화되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 파이프라인에 의한 이론적 최대 증가율을 내지 못하는 주된 이유가 아닌 것은?

  1. 병목현상
  2. 자원회피
  3. 데이터 의존성
  4. 분기곤란
(정답률: 알수없음)
  • 파이프라인의 성능 저하(해저드)를 유발하는 주된 이유는 데이터 의존성, 분기 곤란, 자원 충돌(병목현상) 등이 있습니다. 자원회피는 교착상태(Deadlock)를 해결하기 위한 방법 중 하나로, 파이프라인의 이론적 증가율을 저해하는 직접적인 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 다음 중에서 정보통신기기 인증규칙에서 “인증표시”에 해당되지 않은 것은?

  1. 형식승인표시
  2. 형식등록표시
  3. 전자파적합등록표장
  4. 전파환경측정표시
(정답률: 알수없음)
  • 정보통신기기 인증규칙에 따른 인증표시는 형식승인표시, 형식등록표시, 전자파적합등록표장 등이 포함됩니다. 전파환경측정표시는 법적 인증표시 체계에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 의료용 전파응용설비의 안전시설에 관한 규정이다. 틀린 것은?

  1. 인체의 안전을 위하여 접지장치를 설치할 것
  2. 의료전극과 그 도선은 직접 인체에 닿지 아니하도록 양호한 절연체로 덮을 것
  3. 고압전기에 의하여 충전되는 기구와 전선은 외부에서 용이하게 조정할수 있도록 밖으로 노출되어 있을 것
  4. 의료전극 및 그 도선과 발진기등 사이에서의 절연저항은 500볼트용 절연저항시험기에 의하여 측정하여 50메가옴 이상일 것
(정답률: 알수없음)
  • 의료용 전파응용설비의 안전을 위해 고압전기에 의해 충전되는 기구와 전선은 외부로 노출되어서는 안 되며, 반드시 보호 외함 등으로 덮여 있어야 합니다.

    오답 노트
    인체 안전을 위한 접지장치 설치, 의료전극 및 도선의 절연체 피복, 500 V 절연저항시험기 기준 50 M$\Omega$이상의 절연저항 확보는 모두 올바른 안전 규정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 전파관계법에서 안전시설을 해야하는 고압전기는 얼마를 초과하는 전기를 말하는가?

  1. 고주파 또는 교류전압 300볼트, 직류전압 550볼트
  2. 고주파 또는 교류전압 500볼트, 직류전압 650볼트
  3. 고주파 또는 교류전압 600볼트, 직류전압 750볼트
  4. 고주파 또는 교류전압 700볼트, 직류전압 850볼트
(정답률: 알수없음)
  • 전파관계법령상 안전시설 설치 대상이 되는 고압전기의 기준은 고주파 또는 교류전압 $600\text{V}$, 직류전압 $750\text{V}$를 초과하는 전기를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 2진수 1100101을 8진수로 변환하면 다음 중 어느것에 해당하는가?

  1. (102)8
  2. (107)8
  3. (141)8
  4. (145)8
(정답률: 알수없음)
  • 2진수를 8진수로 변환할 때는 뒤에서부터 3자리씩 끊어서 계산합니다. $1100101_2$를 3자리씩 나누면 $001 / 100 / 101$이 됩니다.
    ① [기본 공식] $(001)_2 \rightarrow 1, (100)_2 \rightarrow 4, (101)_2 \rightarrow 5$
    ② [숫자 대입] $1, 4, 5$
    ③ [최종 결과] $$(145)_8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 입출력 과정에서 CPU의 역할이 가장 큰 방식은?

  1. Programmed I/O
  2. Interrupt-Driver I/O
  3. DMA
  4. Chaanel I/O
(정답률: 알수없음)
  • Programmed I/O 방식은 CPU가 입출력 장치의 상태를 계속해서 확인(Polling)하며 모든 데이터 전송 과정을 직접 제어하기 때문에 CPU의 부하와 역할이 가장 큽니다.

    오답 노트
    Interrupt-Driver I/O: 인터럽트 발생 시에만 CPU가 개입함
    DMA: CPU를 거치지 않고 메모리와 장치 간 직접 전송
    Channel I/O: 전용 채널 프로세서가 입출력을 전담함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 공중선 전력의 표시방법 중 평균전력은 어느것으로 표시하는가?

  1. PX
  2. PR
  3. PY
  4. PZ
(정답률: 알수없음)
  • 공중선 전력의 표시 방법에서 각 기호는 전력의 종류를 나타내며, 평균 전력은 $P_Y$로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 다음 중 수신설비로부터 부차적으로 발사되는 전파의 세기는 수신공중선과 전기적 상수가 같은 의사공중선회로를 사용하여 측정한 경우에 어느정도인가?

  1. -54데시벨밀리와트(dBmW)이하
  2. +54데시벨밀리와트(dBmW)이하
  3. -100데시벨밀리와트(dBmW)이하
  4. +100데시벨밀리와트(dBmW)이하
(정답률: 알수없음)
  • 수신설비에서 부차적으로 발사되는 전파의 세기는 규정에 따라 의사공중선회로로 측정했을 때 $-54\text{dBmW}$이하로 유지되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 무변조상태에서 송신장치로부터 송신공중선계의 급전선에 공급되는 전력으로서 무선주파수의 1주기동안에 걸쳐 평균한 것은?

  1. 평균전력
  2. 첨두포락선전력
  3. 반송파전력
  4. 규격전력
(정답률: 알수없음)
  • 반송파전력은 무변조 상태에서 송신장치로부터 급전선에 공급되는 전력을 무선주파수의 1주기 동안 평균한 값을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 다음중 공중선전력이 50㎾인 KBS TV 송신소에서 실제 발사할 수 있는 공중선 전력의 허용치는?

  1. 40㎾~50㎾
  2. 40㎾~50.5㎾
  3. 40.5㎾~55㎾
  4. 50.5㎾~60.5㎾
(정답률: 알수없음)
  • 방송통신 설비의 공중선전력 허용치는 일반적으로 정격 전력의 -20%에서 +1% 범위 내에서 관리됩니다.
    ① [기본 공식]
    $$ 하한 = P \times 0.8 $$
    $$ 상한 = P \times 1.01 $$
    ② [숫자 대입]
    $$ 하한 = 50 \times 0.8 $$
    $$ 상한 = 50 \times 1.01 $$
    ③ [최종 결과]
    $$ 40\text{kW} \sim 50.5\text{kW} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 순서도의 기본형태가 아닌 것은?

  1. 직선형 순서도
  2. 분기형 순서도
  3. 세분화형 순서도
  4. 반복형 순서도
(정답률: 알수없음)
  • 순서도의 기본 형태는 처리 흐름에 따라 직선형, 분기형, 반복형으로 구분됩니다. 세분화형은 순서도의 기본 구성 형태에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 다음 중 문자의 표시와 관계 적은 것은?

  1. BCD코드
  2. EBCDIC코드
  3. 그레이코드
  4. ASCII코드
(정답률: 알수없음)
  • 그레이코드는 인접한 수치 사이에서 오직 한 개의 비트만 변하는 코드로, 데이터 전송 시 오류를 줄이기 위한 용도로 사용되며 문자를 표시하는 코드와는 거리가 멉니다.

    오답 노트
    BCD코드, EBCDIC코드, ASCII코드: 모두 문자 표현을 위한 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 정보통신부장관이 전파자원을 확보하기 위하여 수립ㆍ시행하여야 할 시책과 관계 적은 것은?

  1. 새로운 주파수의 이용기술 개발
  2. 이용중인 주파수의 이용효율 향상
  3. 주파수의 국내등록
  4. 국가간 전파혼신의 해소와 이의 방지를 위한 협의와 조정
(정답률: 알수없음)
  • 전파자원 확보를 위한 시책은 국제적인 협력과 효율적 이용에 중점을 둡니다. 주파수의 등록은 국내가 아닌 국제전기통신연합(ITU)과 같은 국제 기구를 통한 국제등록이 핵심입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
