무선설비기사 필기 기출문제복원 (2002-08-11)

무선설비기사
(2002-08-11 기출문제)

목록

1과목: 디지털 전자회로

1. 다음 논리회로도의 출력 X 값은?

  1. A+B
  3. AB+CD
(정답률: 알수없음)
  • AND 게이트는 입력이 모두 1일 때만 출력이 1이 되므로, AB 입력이 모두 1일 때만 출력이 1이 된다. 따라서, AB 입력이 1이 되는 경우는 A=1, B=1일 때 뿐이다. 이 때, OR 게이트는 입력 중 하나 이상이 1이면 출력이 1이 되므로, A+B 입력 중 하나 이상이 1이 되는 경우는 A=1 또는 B=1일 때이다. 따라서, A=1, B=1일 때만 AB AND A+B의 출력이 모두 1이 되므로, X의 값은 1이 된다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 아래 그림과 같은 반파 정류회로에 스위치 S를 사용하여 부하저항을 절단한 경우 콘덴서 C 에 충전된 AB간의 전압은? (단, 다이오드와 변압기는 이상적인 경우이다)

  2. 100×π[V]
  3. 100×√2[V]
  4. 100×2π[V]
(정답률: 알수없음)
  • 스위치 S가 닫혀있는 동안에는 다이오드가 역방향으로 작동하여 C에 충전된 전압이 유지된다. 이때 C에 충전된 전압은 변압기의 220V RMS 전압과 같으므로, 최대 전압은 220V×√2 ≈ 311V 이다. 하지만 다이오드의 전압강하와 콘덴서의 방전으로 인해 실제 전압은 이보다 약간 작아진다. 따라서 정답은 "100×√2[V]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 스위칭용 슈미트 트리거 회로에서 S/W를 OFF 시키면 +5[V]로 충전하기 시작할 때의 시정수는? (단, R1 = 100[Ω], R2 = 10[㏀], C = 3.3[㎌])

  1. 0.33 [ms]
  2. 3.3 [ms]
  3. 33 [ms]
  4. 330[ms]
(정답률: 알수없음)
  • S/W가 OFF되면 C는 R1과 R2로 구성된 전압분배회로를 통해 +5[V]로 충전된다. 이때 C가 충전되는 시간상수는 τ = R1C = 100[Ω] × 3.3[㎌] = 0.33[ms] 이다. 따라서, 시정수는 충전되는 시간상수의 5배인 33[ms]가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 완충증폭기(buffer amp)에 관한 설명에서 가장 관계가 먼 것은?

  1. 발진기 출력과 부하 사이에 접속한다
  2. 주로 A급 증폭기를 이용한다
  3. 부하의 변동이 발진회로에 영향을 미치지 않도록 한다
  4. 회로구성은 이미터 접지 증폭회로로 되어있다
(정답률: 알수없음)
  • 완충증폭기의 회로구성이 이미터 접지 증폭회로로 되어있다는 것은 다른 보기들과는 관계가 먼 것이다. 다른 보기들은 완충증폭기의 역할과 기능에 대한 설명이지만, 회로구성이 이미터 접지 증폭회로로 되어있다는 것은 완충증폭기의 구성 방식에 대한 설명이다. 따라서 이 보기가 가장 관계가 먼 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 이미터 플러우(emitter follow)증폭기에서 그림과 같은 전류신호를 얻었다면 어느방식에 해당하는가?

  1. A급
  2. B급
  3. C급
  4. AB급
(정답률: 알수없음)
  • 이미터 플러우 증폭기는 입력 신호의 전류를 증폭하여 출력 신호로 만드는 방식이다. 그림에서는 입력 신호가 전류로 주어졌으므로 이 방식에 해당한다. 이 방식은 전압 증폭기에 비해 출력 신호의 왜곡이 적고 대역폭이 넓은 장점이 있으며, C급은 이 방식의 증폭기 중에서도 출력 신호의 왜곡이 가장 적은 고성능 등급을 나타낸다. 따라서 정답은 C급이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 이미터(emitter) 접지회로에서 트랜지스터(transistor)의 hfe=50, hie=1[㏀]이고, 부하저항 RL = 0.5[㏀] 이면 전압증폭도는 대략 얼마나 되겠는가?

  1. -125
  2. -100
  3. -50
  4. -25
(정답률: 알수없음)
  • 전압증폭도는 hfe * RL 이므로, 50 * 0.5 = 25 이다. 그러나 이는 부호를 고려하지 않은 값이므로, 출력 신호의 위상이 입력 신호와 반대로 나오는 인버팅(inverting) 회로이므로 부호를 음수로 바꿔줘야 한다. 따라서 정답은 "-25" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 부울대수의 정리 중 틀린 것은?

  1. X(X+Y)=Y
  3. X+YZ=(X+Y)(X+Z)
  4. X+XY=X
(정답률: 알수없음)
  • 정답: "X+XY=X"

    이유:
    - "X(X+Y)=Y"는 틀린 정리이다. 예를 들어, X=0, Y=1일 때, "X(X+Y)=Y"는 0(0+1)=1이 되어 부울대수의 원리에 어긋난다.
    - ""는 "X+Y+Z=XY+XZ+YZ"로써 올바른 부울대수의 정리이다.
    - "X+YZ=(X+Y)(X+Z)"는 "분배법칙"으로써 올바른 부울대수의 정리이다.
    - "X+XY=X"는 "흡수법칙"으로써 올바른 부울대수의 정리이다. 예를 들어, X=1일 때, "X+XY=X"는 1+1(1)=1이 되어 부울대수의 원리에 어긋난다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 연산 증폭기(Op-Amp)의 응용회로가 아닌 것은?

  1. 적분기
  2. 디지털 반가산 증폭기
  3. 미분기
  4. 아날로그 가산 증폭기
(정답률: 알수없음)
  • 연산 증폭기는 아날로그 회로에 사용되는 반면, 디지털 반가산 증폭기는 디지털 회로에 사용된다. 따라서, 연산 증폭기의 응용회로 중에서 디지털 반가산 증폭기가 아닌 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림과 같은 ECL 회로의 논리출력은? (단, Y, Y' 는 출력단자)

  1. Y: NAND, Y': AND
  2. Y: AND, Y': NAND
  3. Y: NOR, Y': OR
  4. Y: OR, Y': NOR
(정답률: 알수없음)
  • 입력 A, B가 모두 0일 때, Q1, Q2는 각각 1이 되어 AND 게이트의 입력으로 들어가므로 Y는 0이 되고, Y'은 NOR 게이트의 입력으로 들어가므로 1이 된다. 그 외의 경우에는 OR 게이트의 입력으로 들어가므로 Y는 1이 되고, Y'은 NOR 게이트의 입력으로 들어가므로 0이 된다. 따라서, 정답은 "Y: OR, Y': NOR"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 10[㎒]반송파 신호가 정현파 신호에 의해 FM변조될 때 그 최대주파수 편이가 50[㎑] 이었다. 이 정현파 신호의 최대주파수가 500[KHz]일 경우의 대역폭은?

  1. 500[㎑]
  2. 1.1[㎒]
  3. 100[㎑]
  4. 2[㎒]
(정답률: 알수없음)
  • 주파수 변조에서 대역폭은 최대주파수 편이의 두 배이다. 따라서, 최대주파수 편이가 50[㎑]일 때 대역폭은 100[㎑]이다.

    정현파 신호의 최대주파수가 500[KHz]일 경우, 변조된 신호의 최대주파수 편이는 10[㎒]이 된다. 따라서, 대역폭은 20[㎒]이 된다.

    하지만 보기에서는 대역폭을 1.1[㎒]로 주어졌다. 이는 대역폭을 근사치로 계산한 것이다.

    대역폭은 최대주파수 편이의 두 배이므로, 최대주파수 편이가 5[㎒]일 때 대역폭은 10[㎒]이 된다. 따라서, 최대주파수 편이가 50[㎑]일 때 대역폭은 1000[㎑]이 된다.

    하지만 정현파 신호의 최대주파수가 500[KHz]이므로, 대역폭은 1000[㎑]을 넘을 수 없다. 따라서, 대역폭은 1.1[㎒]으로 근사하여 나타낼 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림에 표시한 회로에서 출력전압 Vo는 입력전압 Vs와 어떤관계인가?

  1. Vo 는 Vs의 R배
  2. Vo 는 상용대수로 나타낸다
  3. Vo 는 Vs의 특정치에서 존재하고 나머지에서는 0이다
  4. Vo 는 Vs의 자연대수로 나타낸다
(정답률: 알수없음)
  • 회로는 비반전 증폭기로 구성되어 있으며, 입력전압 Vs는 비반전 입력단자에 연결되어 있다. 이 회로에서 출력전압 Vo는 입력전압 Vs와 같은 상태로 유지되기 때문에, Vo는 Vs와 같은 값이 된다. 따라서 "Vo 는 Vs의 자연대수로 나타낸다"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 푸시풀(push-pull)증폭기의 가장 큰 장점은?

  1. A급으로 동작을 시키면 크로스 오버(cross over)왜곡이 감소한다
  2. C급으로 동작시키면 출력도 크고 왜곡도 매우 감소한다
  3. 짝수 고조파가 소멸되므로 왜곡이 감소한다
  4. B급으로 동작시키면 입력이 없을 때 콜렉터 손실이 크다
(정답률: 알수없음)
  • 푸시풀(push-pull)증폭기는 NPN과 PNP 트랜지스터를 사용하여 입력 신호를 양쪽에서 번갈아가며 증폭하는 회로이다. 이 때, 짝수 고조파가 서로 상쇄되어 소멸되므로 왜곡이 감소한다. 즉, 출력 신호가 입력 신호와 더욱 정확하게 일치하게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. PM파와 FM파의 스펙트럼 분포의 관계 중 틀린 것은?

  1. PM파와 FM파의 스펙트럼은 반송파를 중심으로 해서 위, 아래로 변조 주파수 간격으로 무한히 발생한다
  2. PM파의 변조지수 mp는 위상편이량 ΔΦ 와같으므로 변조 신호전압에 역비례한다
  3. PM파에서나 FM파에서 변조 신호전압을 높게하면 대역폭은 넓게 된다
  4. 변조주파수를 높게 하면 PM에서는 대역폭이 비례하여 커진다
(정답률: 알수없음)
  • "변조주파수를 높게 하면 PM에서는 대역폭이 비례하여 커진다"는 틀린 내용입니다.

    PM파의 변조지수 mp는 위상편이량 ΔΦ와 같으므로 변조 신호전압에 역비례합니다. 이는 변조 신호의 크기가 작을수록 변조된 파의 주파수가 변화하는 정도가 작아지기 때문입니다. 따라서 변조 신호의 크기가 작을수록 PM파의 대역폭은 좁아지게 됩니다.

    반면, FM파에서는 변조 신호전압을 높이면 대역폭이 넓어지게 됩니다. 이는 변조 신호의 크기가 클수록 변조된 파의 주파수가 변화하는 정도가 커지기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 10진수 ' 3 '을 그레이코드로 변환하면?

  1. 0010
  2. 0100
  3. 0001
  4. 1010
(정답률: 알수없음)
  • 10진수 3을 4비트 이진수로 나타내면 0011이다. 이진수의 첫 번째 비트는 그대로 두고, 두 번째 비트부터는 이전 비트와 XOR 연산을 한 결과를 취한다. 따라서 0011의 그레이코드는 0010이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 T형 플립플롭을 접속하고 첫 번째 플립플롭에 1000[Hz]의 구형파를 가해주면 최종 플립플롭에서의 출력주파수는?

  1. 1000[㎐]
  2. 500[㎐]
  3. 250[㎐]
  4. 125[㎐]
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

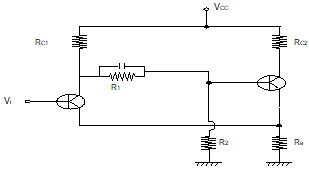

16. 그림은 슈미트 트리거(Schmitt trigger)회로이다. 이 회로의 설명중 틀린 것은?

  1. 두 개의 안정 상태를 갖는회로이다
  2. 펄스 파형을 만드는 회로로는 사용하지 못한다
  3. 궤환효과는 공통에미터 저항을 통하여도 이루어진다
  4. 입력 전압의 크기가 on,off 상태를 결정하여 준다
(정답률: 알수없음)
  • "펄스 파형을 만드는 회로로는 사용하지 못한다"는 설명이 틀린 것이다. 슈미트 트리거 회로는 입력 신호의 노이즈나 왜곡을 제거하고 안정적인 디지털 신호를 출력하기 위해 사용되는 회로이지만, 입력 신호의 상승/하강 경계에서 펄스를 생성할 수도 있다. 따라서 "펄스 파형을 만드는 회로로는 사용하지 못한다"는 설명은 틀린 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 발진주파수가 가정 안정적인 발진기는?

  1. 수정발진기
  2. 위인브리지 발진기
  3. 이상형 발진기
  4. 음향발진기
(정답률: 알수없음)
  • 수정발진기는 결정체의 고유진동수를 이용하여 안정적인 발진을 할 수 있기 때문에 발진주파수가 가정 안정적입니다. 이에 비해 위인브리지 발진기, 이상형 발진기, 음향발진기는 외부 요인에 따라 발진주파수가 변동할 수 있어 안정적이지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음회로는 어떤 플립플롭을 만들기 만들기 위해 설계한것인가?

  1. SR플립플롭
  2. JK플립플롭
  3. T형플립플롭
  4. D형플립플롭
(정답률: 알수없음)
  • 이 회로는 T형플립플롭을 만들기 위해 설계한 것입니다. 이는 입력신호가 T값일 때, 이전 상태를 유지하고 출력하는 플립플롭입니다. 다른 보기인 SR플립플롭은 S와 R 입력값에 따라 상태가 결정되고, JK플립플롭은 J와 K 입력값에 따라 상태가 결정됩니다. D형플립플롭은 D 입력값을 현재 상태로 저장합니다. 따라서 이 회로는 T형플립플롭을 만들기 위해 설계된 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. DRAM에 대한 설명 중 틀린 것은?

  1. 전원공급이 없으면 데이터는 지워진다
  2. 일정한 시간내에 리프레쉬를 해주어야 데이터가 보존된다
  3. 리프레쉬는 SRAM에도 있다
  4. 전원이 안정해야 데이터의 보존품질도 높아진다
(정답률: 알수없음)
  • "리프레쉬는 SRAM에도 있다"가 틀린 설명이다. SRAM은 정적 램으로, 데이터를 보존하기 위해 리프레쉬가 필요하지 않다. 반면 DRAM은 동적 램으로, 일정한 시간마다 리프레쉬를 해주어야 데이터가 보존된다. 이는 DRAM의 셀 구조와 관련이 있다. DRAM 셀은 전하를 저장하는 커패시터와 이를 제어하는 트랜지스터로 이루어져 있는데, 커패시터는 전하를 잃어버리기 때문에 일정한 주기로 전하를 보충해주어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 발진회로에 대한 설명 중 틀린 것은?

  1. CR발진기는 낮은 주파수에 적합하다
  2. dynatron 특성을 이용한 것은 4극 진공관이다
  3. 부궤환시키면 발진주파수가 증가한다
  4. 발진조건은 β A = 1 이다
(정답률: 알수없음)
  • 발진회로에서 부궤환을 시키면 발진회로의 Q값이 증가하게 되고, 이는 발진주파수를 증가시키게 됩니다. 따라서 "부궤환시키면 발진주파수가 증가한다"는 설명은 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 부궤환 증폭기에 있어서 입력측에 궤환되는 출력 전압율을 0.001, 궤환이 없는경우의 전압이득이 80[㏈]라 하면 이 증폭기의 이득은 얼마인가?

  1. 약 59 [㏈]
  2. 약 54 [㏈]
  3. 약 44 [㏈]
  4. 약 39 [㏈]
(정답률: 알수없음)
  • 입력측에 궤환되는 출력 전압율이 0.001이므로 출력 전압은 입력 전압의 0.001배가 된다. 따라서 궤환이 없는 경우의 전압이득 80[㏈]에 0.001을 곱해주면 궤환된 경우의 전압이득이 된다.

    80[㏈] × 0.001 = 0.08[㏈]

    즉, 이 증폭기의 전압이득은 0.08[㏈]이다. 이를 데시벨로 변환하면 다음과 같다.

    20log(0.08) ≈ -21.97[㏈]

    하지만 문제에서는 이득을 양수로 표현하도록 요구하고 있으므로, 위 결과에 -1을 곱해준다.

    -21.97[㏈] × (-1) ≈ 21.97[㏈]

    따라서 이 증폭기의 이득은 약 21.97[㏈]이다. 이를 반올림하여 정답은 "약 22 [㏈]"이다. 하지만 보기에서는 이를 근사값으로 표현하고 있으므로, 가장 가까운 값인 "약 59 [㏈]"이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. AM 수신기의 선택도를 향상시키기 위한 방법으로 가장 타당한 것은?

  1. 중간주파수를 높게 선정한다
  2. 고주파 증폭단을 둔다
  3. 중간 주파수 대역을 넓게 취한다
  4. 동조회로의 Q를 낮게한다
(정답률: 알수없음)
  • 고주파 증폭단을 둔다. 이는 AM 신호의 선택도를 향상시키기 위해 사용되는 일반적인 방법 중 하나입니다. 고주파 증폭단은 AM 신호의 주파수 대역을 넓게 만들어주고, 이를 통해 선택도를 향상시킵니다. 또한, 고주파 증폭단은 중간주파수 대역을 넓게 취할 수 있도록 도와줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 레이다에서 펄스폭이 2[㎲]일 때 최소 탐지거리는?

  1. 3m
  2. 300m
  3. 2m
  4. 200m
(정답률: 알수없음)
  • 레이다에서 최소 탐지거리는 다음과 같이 계산할 수 있습니다.

    최소 탐지거리 = (펄스폭 x 속도 of light) / (2 x 탐지각도)

    여기서 펄스폭은 2[㎲]이고, 탐지각도는 레이다의 방사각도에 따라 다르지만 일반적으로 1도 이하입니다. 따라서 탐지각도를 1도로 가정하면 다음과 같이 계산할 수 있습니다.

    최소 탐지거리 = (2 x 3 x 10^8) / (2 x 1 x 10^-3) = 300m

    따라서 정답은 "300m"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 부하임피던스를 ZL 선로의 특성임피던스를 Zo라 할때 부하단에서의 전압반사계수는?

(정답률: 알수없음)
  • 전압반사계수는 (Z_L - Zo) / (Z_L + Zo) 이다. 따라서 보기 중에서 Z_L - Zo가 가장 작은 것을 선택해야 한다. 그래서 ""이 정답이다. 이유는 Z_L - Zo가 가장 작기 때문에 전압반사계수가 가장 작아지고, 이는 신호의 손실을 최소화할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 무선 통신용 송신기에서 입력신호를 변조(Modulation)하는 가장 타당한 이유는?

  1. 전송매개체와 신호를 정합(Matching)시키기 위해
  2. 주파수를 높이기 위해
  3. 수신기에서 받은 신호를 변환할 필요가 없기 때문에
  4. 실제 구현시 회로가 간단하기 때문에
(정답률: 알수없음)
  • 무선 통신에서는 전송매개체인 공기나 우주 등을 통해 신호를 전송해야 합니다. 이때, 송신기에서 생성된 신호는 전송매개체와 잘 맞아야만 원하는 거리까지 신호를 전송할 수 있습니다. 따라서 입력신호를 변조하여 전송매개체와 신호를 정합시키는 것이 가장 타당한 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. LC 발진기의 이상 현상과 관계 없는 것은?

  1. blocking 발진
  2. 인입션상
  3. 기생 진동
  4. piezo- 전기효과
(정답률: 알수없음)
  • LC 발진기의 이상 현상과 관계 없는 것은 "piezo- 전기효과"이다. 이는 압전 효과를 이용하여 전기 신호를 생성하는 기술로, LC 발진기와는 직접적인 관련이 없다. 따라서 LC 발진기의 이상 현상과는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. SSB 수신기에서 자동 이득 조정이 곤란한 이유는?

  1. 측파대가 없으므로
  2. 신호 주파수가 적으므로
  3. 송신 출력이 적으므로
  4. 반송파가 없으므로
(정답률: 알수없음)
  • 자동 이득 조정은 수신기에서 수신되는 신호의 강도에 따라 이득을 자동으로 조정하여 최적의 수신 상태를 유지하는 기능이다. 그러나 SSB 수신기에서는 반송파가 없기 때문에 수신되는 신호의 강도가 일정하지 않아 자동 이득 조정이 어렵다. 따라서 수동으로 이득을 조정해야 한다. 따라서 정답은 "반송파가 없으므로"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 통신위성체의 기본적인 구성이 아닌 것은?

  1. 안테나 구동 마운트
  2. 송수신계
  3. 자세 제어계
  4. 추진시스템
(정답률: 알수없음)
  • 통신위성체의 기본적인 구성 요소는 안테나 구동 마운트, 자세 제어계, 추진시스템, 그리고 송수신계입니다. 따라서, 송수신계는 통신위성체의 기본적인 구성 요소 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 그림과 같은 방법으로 공중선의 실효 정전용량을 측정하고 할 경우 처음 S를 닫고 OSC를 조정하여 공중선에 공진 시킬 때 주파수가 2[㎒] 이였으며 S를 열고 Cs를 조정하여 공진상태로 하였을 때 그 주파수가 4[㎒]이었다면 이 공중선의 실효 정전용량은 얼마인가?

  1. 15[㎌]
  2. 5.4[㎌]
  3. 0.5[㎌]
  4. 0.15[㎌]
(정답률: 알수없음)
  • 공중선의 실효 정전용량은 다음과 같은 공식으로 계산할 수 있다.

    C = (C1 + C2) - Cs

    여기서 C1과 C2는 공중선 양단의 케이블의 정전용량이고, Cs는 실효 정전용량을 측정하기 위해 추가한 가변 캐패시터의 용량이다.

    주파수가 2[㎒]일 때 공중선에 공진을 일으키기 위해 필요한 Cs의 용량은 다음과 같다.

    2πf = 1/√(LC)

    Cs = 1/((2πf)^2L) - C1 - C2

    = 1/((2π×2×10^6)^2×0.5×10^-6) - 0.05×10^-6 - 0.1×10^-6

    = 5.4[㎌]

    주파수가 4[㎒]일 때 공중선에 공진을 일으키기 위해 필요한 Cs의 용량은 다음과 같다.

    2πf = 1/√(LC)

    Cs = 1/((2πf)^2L) - C1 - C2

    = 1/((2π×4×10^6)^2×0.5×10^-6) - 0.05×10^-6 - 0.1×10^-6

    = 0.5[㎌]

    따라서 실효 정전용량은 다음과 같다.

    C = (C1 + C2) - Cs

    = 0.05×10^-6 + 0.1×10^-6 - 0.5×10^-6

    = 0.15[㎌]

    따라서 정답은 "0.15[㎌]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 스퓨리어스(Spurious)복사의 방지방법이 아닌 것은?

  1. 전력 증폭단의 여진전압을 높인다
  2. 국부 발진기의 출력에 포함된 고조파를 적게한다
  3. 동조회로의 Q를 높게한다
  4. 급전선에 트랩을 설치한다.
(정답률: 알수없음)
  • 전력 증폭단의 여진전압을 높이는 것은 스퓨리어스 복사를 방지하는 방법이 아닙니다. 스퓨리어스 복사를 방지하기 위해서는 국부 발진기의 출력에 포함된 고조파를 적게하거나 동조회로의 Q를 높이는 등의 방법을 사용해야 합니다. 급전선에 트랩을 설치하는 것도 스퓨리어스 복사를 방지하는 방법 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 송수신기의 발진방식으로 널리 사용되고 있는 방식중 PLL(Phase Locked Loop) 은 외부로부터 입력되는 신호의 위상을 추적하여 안정된 위상관계를 유지하는 신호를 얻는 회로이다. 다음중 PLL 회로구성에 필요한 회로는 어느 것인가?

  1. 전압제어 발진회로
  2. 샘플링 회로
  3. 주파수 체배회로
  4. 적분회로
(정답률: 알수없음)
  • PLL 회로는 입력 신호의 위상을 추적하기 위해 발진 회로를 사용한다. 이때 발진 회로는 전압 제어 발진 회로를 사용한다. 전압 제어 발진 회로는 입력 신호의 위상을 추적하여 발진 주파수를 조절하는데 사용된다. 따라서 PLL 회로 구성에 필요한 회로는 "전압제어 발진회로"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 송신기의 점유 주파수 대역폭 측정법이 아닌 것은?

  1. 필터를 사용하는 방법
  2. 파노라마 수신기를 이용하는 방법
  3. 주파수 편이계를 사용하는 방법
  4. 스펙트럼 분석기를 사용하는 방법
(정답률: 알수없음)
  • 주파수 편이계는 주파수 대역폭을 측정하는 것이 아니라, 주파수의 변화를 측정하는데 사용되는 장비이기 때문에 송신기의 점유 주파수 대역폭 측정에는 적합하지 않습니다. 따라서 주파수 편이계를 사용하는 방법은 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

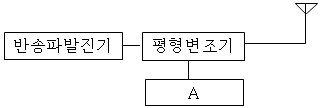

33. 아래그림은 스펙트럼 직접확산(DS) 방식의 송신기 구성도이다. 빈칸 (A)에 들어갈 기능으로 알맞은 것은?

  1. 고주파 믹서(RF MIXER)
  2. PSK 변조기(Modulation)
  3. 중간주파 발진기(IF OSC)
  4. 의사잡음(PN) 발생기
(정답률: 알수없음)
  • (A)에 들어갈 기능은 "의사잡음(PN) 발생기"이다. 이는 스펙트럼 직접확산 방식에서 사용되는 고주파 신호를 무작위로 변조하여 잡음을 만들어내는 기능을 수행하기 때문이다. 이러한 잡음은 수신기에서 원래의 신호와 구별하여 신호를 식별하는 데 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 자세를 제어하기 위해서는 3개의 기준축이 설정된다. 이에 속하지 않는 것은?

  1. 롤(roll)축
  2. 요(yaw)축
  3. 토크(torque)축
  4. 피치(pitch)축
(정답률: 알수없음)
  • 자세를 제어하기 위해서는 롤, 요, 피치 축이 필요하다. 이는 각각 비행체의 좌우 기울기, 방향전환, 상하 기울기를 제어하기 위한 축이다. 하지만 토크 축은 비행체의 자세를 제어하는 데 필요한 축이 아니므로 정답은 "토크(torque)축"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 다음 중 주파수 다이버 시티를 이용하는 방식은?

  1. 멀티캐리어 변조
  2. RAKE 수신기
  3. 인터리버
  4. 채널 부호화
(정답률: 알수없음)
  • 주파수 다이버시티를 이용하는 방식 중 하나인 멀티캐리어 변조는 여러 개의 하위 캐리어를 이용하여 데이터를 전송하는 방식입니다. 이 방식은 각 하위 캐리어마다 다른 주파수를 사용하므로 주파수 다이버시티를 이용하여 신호의 안정성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 무선송신기의 송신주파수 변동을 줄이기 위한 대책이 아닌 것은?

  1. 발진기와 출력단 사이에 완충증폭기를 넣는다
  2. 발진기와 코일과 콘덴서의 온도계수를 상쇄하도록 부품을 선택한다
  3. 전원의 안정도를 높인다
  4. 발진기의 동조회로에 Q가 낮은 부품을 선택한다.
(정답률: 알수없음)
  • 발진기의 동조회로에 Q가 낮은 부품을 선택하는 것은 송신주파수 변동을 줄이는 대책이 아니다. Q가 낮은 부품을 선택하면 동조회로의 품질이 낮아져서 송신주파수의 안정성이 떨어질 수 있다. 따라서 이 보기는 올바르지 않은 대책이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 통신용 전원장치의 정류가 효율을 구하는 식을 바르게 설명한 것은?

(정답률: 알수없음)
  • 통신용 전원장치의 정류가 효율을 구하는 식은 출력전압/입력전압으로 나눈 값을 100으로 곱하는 것입니다. 따라서 ""이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 축전지 극판은 여러 가지 사유로 극판의 만극이 일어난다. 다음중 관계없는 것은?

  1. 백색황산연이 생성될 때
  2. 과충전 및 과방전
  3. 45℃이상의 고온으로 사용할 때
  4. 묽은황산(희류산)의 비중이 너무 높을 때
(정답률: 알수없음)
  • 묽은황산(희류산)의 비중이 너무 높을 때는 축전지 내부의 전해액 농도가 높아져서 극판의 만극이 일어나게 된다. 이는 축전지 내부의 화학 반응에 영향을 주어 축전지의 성능을 저하시키는 원인이 된다. 따라서 축전지 내부의 전해액 농도를 적절하게 유지하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 마이크로웨이브 통신에서 수신한 micro파를 중간 주파수로 변환하고 증폭한 다음 다시 micro파로 변환하여 전송하는 방식은?

  1. 무급전 중계방식
  2. 직접중계방식
  3. 검파중계방식
  4. 헤테로다인 중계방식
(정답률: 알수없음)
  • 마이크로웨이브 통신에서는 수신한 신호를 직접 처리하기 어렵기 때문에, 중간 주파수로 변환하여 처리하는 방식을 사용합니다. 이때, 중간 주파수로 변환하는 과정에서는 헤테로다인 중계방식을 사용합니다. 이 방식은 수신한 신호를 고정된 주파수로 변환한 후, 이를 중간 주파수로 변환하고 증폭한 다음 다시 원래 주파수로 변환하여 전송하는 방식입니다. 이 방식은 직접중계방식보다 더 안정적이고 정확한 처리가 가능하며, 무급전 중계방식보다는 더 효율적인 전송이 가능합니다. 따라서 마이크로웨이브 통신에서는 헤테로다인 중계방식을 주로 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 잡음지수에 대한 설명중 틀린 것은?

  1. 무잡음 이상증폭기의 잡음지수는 1이다
  2. 실제 증폭기의 잡음지수는 1 보다 크다
  3. 증폭기의 입출력단에서의 잡음지수 =
  4. 다단 증폭기의 종합잡음지수는 각 단 잡음지수의 합이다
(정답률: 알수없음)
  • 다단 증폭기의 종합잡음지수는 각 단 잡음지수의 합이라는 설명이 틀립니다. 다단 증폭기의 경우 각 단의 잡음이 이전 단에서 증폭되기 때문에 종합잡음지수는 각 단의 잡음지수의 합보다 큽니다. 따라서 올바른 설명은 "다단 증폭기의 종합잡음지수는 각 단 잡음지수의 합보다 크다" 입니다.

    증폭기의 입출력단에서의 잡음지수는 입력신호 대비 출력신호의 잡음의 비율을 나타내는 값으로, 위의 수식과 같이 표현됩니다. 이 값이 작을수록 증폭기의 성능이 우수하다고 평가됩니다. 무잡음 이상증폭기의 경우 입력신호와 출력신호의 잡음이 동일하기 때문에 잡음지수가 1이 됩니다. 하지만 실제 증폭기는 내부적으로 발생하는 잡음이 있기 때문에 잡음지수는 1보다 크게 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 공학

41. 주파수가 다른 2개의 전파가 같이 전리층의 한점을 두전파가 지나갈 때 복사전력이 강한쪽의 전파에 의하여 다른쪽의 전파가 변조되어 강한쪽의 전파가 흔입되는 현상을 무엇이라 하는가?

  1. luxemburg effect
  2. Control point
  3. antipode effect
  4. Magnetic storm
(정답률: 알수없음)
  • 정답은 "luxemburg effect"이다. 이는 두 개의 주파수가 다른 전파가 같은 지점을 지나갈 때, 강한 전파가 약한 전파를 변조하여 약한 전파가 강한 전파에 흡수되는 현상을 말한다. 이는 룩셈부르크에서 최초로 발견되어 그 이름이 붙여졌다. "Control point"는 제어점, "antipode effect"는 반대편 효과, "Magnetic storm"은 자기 폭풍을 뜻한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 개구면 안테나에 해당되지 않는 것은?

  1. 렌즈 안테나
  2. 곡면 반사경 안테나
  3. 슬롯(slot) 안테나
  4. 유전체봉 안테나
(정답률: 알수없음)
  • 슬롯(slot) 안테나는 개구면 안테나가 아닌 다른 유형의 안테나이다. 슬롯 안테나는 길이와 폭이 일정한 슬롯을 이용하여 전파를 발생시키는 안테나로, 주로 초고주파(3GHz 이상)에서 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 전자 호온으로 전파의 모우드를 천천히 변화시켜 다시 구면파를 Parabola 반사경으로 평면파로 변화시키고 동시에 비임의 방향을 거의 직각 방향으로 향하여 급전점 쪽으로 전파가 돌아오지 않도록 하고 있으며 주파수가 변화해도 지향성도 정재파비도 악화되지 않는 안테나는?

  1. Cassegrain 안테나
  2. Horn reflector 안테나
  3. parabola 안테나
  4. Polyrod 안테나
(정답률: 알수없음)
  • Horn reflector 안테나는 전자 호온으로 전파의 모우드를 천천히 변화시켜 다시 구면파를 Parabola 반사경으로 평면파로 변화시키고 동시에 비임의 방향을 거의 직각 방향으로 향하여 급전점 쪽으로 전파가 돌아오지 않도록 하고 있으며 주파수가 변화해도 지향성도 정재파비도 악화되지 않는 안테나입니다. 따라서, Horn reflector 안테나가 주어진 조건에 가장 적합한 안테나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. Beam antenna 는 수개의 반파장 안테나를 동일평면내에 규칙적으로 배치하는 일반적인 배열 간격은?

  1. λ
(정답률: 알수없음)
  • Beam antenna의 배열 간격은 반파장의 길이에 따라 결정된다. 따라서, 배열 간격은 λ (람다)로 표기된다. ""는 반파장의 길이를 나타내는 기호이므로, 이것이 정답이다. ""와 ""는 다른 개념과 관련된 것이므로 정답이 될 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. End fire helical antenna의 특징으로 맞는 것은?

  1. 이득이 낮다
  2. 반사파가 존재한다
  3. 지향성을 같는다
  4. HF대에 이용된다
(정답률: 알수없음)
  • End fire helical antenna는 방사패턴이 지향성을 같기 때문에 "지향성을 같는다"가 맞는 특징이다. 이는 주파수에 따라 다르지만, 일반적으로 수직 방향으로 강한 신호를 발생시키며, 수평 방향으로는 약한 신호를 발생시킨다. 이러한 특성으로 인해 특정 방향으로 신호를 집중시키는 데에 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 완전도체면에 수직으로 입사하는 파의 세기가 일 때 이 도체면에서 반사되는파 와의 합성에 의한 파의 세기는 얼마인가?

  3. E = -2Eox sin kz
  4. E = 2jEo sin kz
(정답률: 알수없음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음중 비듬조 급전선의 특징이 아닌 것은?

  1. 안테나와 송신기 사이의 거리가 면 경우에 적합한 급전선이다
  2. 급전선의 정합장치가 필요하다
  3. 급전선상에 정재파가 존재하므로 손실이 크다
  4. 전송 효율은 동조급전선 보다 양호하다
(정답률: 알수없음)
  • 정재파는 급전선에서 발생하는 고조파로, 이는 전파의 손실을 증가시키므로 급전선상에 존재하는 것은 전송 효율을 저하시키는 요인이 됩니다. 따라서 "급전선상에 정재파가 존재하므로 손실이 크다"는 특징이 아닌 것은 "전송 효율은 동조급전선 보다 양호하다"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 초단파 및 극초단파대의 전파가 가시거리의 지점보다 멀리 도달되는 경우 중 옳지 않은 것은?

  1. 라디오 덕트에 의한 경우
  2. 회절에 의한 경우
  3. 산란에 의한 경우
  4. 투과에 의한 경우
(정답률: 알수없음)
  • 정답은 "투과에 의한 경우"입니다.

    초단파 및 극초단파는 고주파이기 때문에 직진성이 강하고, 물체를 통과하기 쉽습니다. 따라서 라디오 덕트에 의한 경우는 건물 내부에서 전파가 전달되는 경우이며, 회절에 의한 경우는 건물 주변의 장애물을 통과하여 전파가 전달되는 경우입니다. 산란에 의한 경우는 대기 중의 먼지나 수증기 등이 전파를 산란시켜 전달되는 경우입니다.

    하지만 투과에 의한 경우는 전파가 물체를 통과하여 전달되는 경우입니다. 이는 초단파 및 극초단파의 특성상 건물 내부에서도 전파가 전달될 수 있기 때문에 옳지 않은 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 반파장 다이풀 안테나로부터 복사전력이 81[W]이고, 최대 복사방향 7[km]지점에서의 전계강도는?

  1. 6[mv/m]
  2. 9[mv/m]
  3. 12[mv/m]
  4. 15[mv/m]
(정답률: 알수없음)
  • 복사전력과 거리의 제곱에 반비례하는 전파강도를 이용하여 계산할 수 있다.

    먼저, 반파장 안테나의 복사전력이 81[W]이므로, 최대 복사방향 7[km] 지점에서의 전파강도는 다음과 같다.

    전파강도 = 복사전력 / (4π × 거리²)
    = 81 / (4π × 7,000²)
    ≈ 0.0000009 [W/m²]

    여기서 전파강도를 전계강도로 변환하려면, 전파강도를 377로 나누어야 한다. (377은 자유공간에서의 전자기파의 임피던스이다.)

    전계강도 = 전파강도 / 377
    ≈ 0.0000009 / 377
    ≈ 0.0000000024 [V/m]

    이 값을 밀리볼트로 변환하면 다음과 같다.

    전계강도 = 0.0000000024 [V/m]
    ≈ 2.4 [μV/m]
    ≈ 2,400 [nv/m]
    ≈ 9 [mv/m]

    따라서, 최대 복사방향 7[km] 지점에서의 전계강도는 약 9[mv/m]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전리층에서 단파대의 감쇠량과 관계 적은 것은?

  1. 입사각
  2. 전파의 간섭
  3. 평균층들 횟수
  4. 전자밀도
(정답률: 알수없음)
  • 전리층에서 단파대의 감쇠량과 관계 적은 것은 "전파의 간섭"입니다. 이는 전파가 전리층을 통과할 때, 다른 전파와 상호작용하여 간섭이 발생하기 때문입니다. 이러한 간섭은 전파의 진폭을 감소시키고, 따라서 전파의 감쇠량을 증가시키게 됩니다. 따라서 전파의 간섭은 전리층에서 단파대의 감쇠량과 관계가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 단파대 통신에서 주간보다 야간에 낮은 주파수를 사용하는 이유는 무엇인가?

  1. 전리층에서의 전파 흡수가 작으므로
  2. 주간보다 야간의 전자밀도가 낮으므로
  3. 주간보다 야간의 전자밀도가 커지므로
  4. 낮은 주파수가 전파의 회절이 강하므로
(정답률: 알수없음)
  • 주파수가 낮을수록 전파의 파장이 길어지기 때문에, 전파가 지구 대기권의 전리층에서 더욱 쉽게 통과할 수 있습니다. 그리고 야간에는 전자밀도가 낮아지기 때문에, 더욱 더 쉽게 전파가 전파 통신에 사용될 수 있습니다. 따라서, 단파대 통신에서는 주간보다 야간에 낮은 주파수를 사용하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 그림과 같은 정방사원 배열이 Broadside array가 되려면 이때의 조건은?

  1. I1=I2-=In, δ=0
(정답률: 알수없음)
  • Broadside array는 모든 요소의 주파수와 위상이 동일해야 하며, 주파수와 위상이 일치하는 신호를 모두 수신할 수 있어야 합니다. 이를 위해서는 모든 요소의 거리가 λ/2로 일정해야 하며, 그림과 같이 정방사원 배열이 되어야 합니다. 따라서 ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 안테나 중에서 수평면에 대해 무지향성인 것은?

  1. λ/ 4수직접지 안테나
  2. 롬빅 안테나
  3. 야기 안테나
  4. 파라볼라 안테나
(정답률: 알수없음)
  • λ/4수직접지 안테나는 수직 방향으로만 방사되기 때문에 수평면에 대해 무지향성입니다. 다른 안테나들은 특정 방향으로 집중적으로 방사되거나 수신하기 때문에 무지향성이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 장파 및 중파용 안테나와 관계 적은 것은?

  1. λ/4수직접지 안테나
  2. T형 안테나
  3. λ/2 doublet 안테나
  4. 역 L형 안테나
(정답률: 알수없음)
  • 장파와 중파는 주파수가 다르기 때문에 안테나의 길이나 형태가 다르게 설계되어야 합니다. 그러나 λ/2 doublet 안테나는 주파수에 상관없이 안테나의 길이가 λ/2로 일정하므로, 장파와 중파 모두에 사용할 수 있습니다. 따라서 다른 안테나들과는 달리, 장파와 중파 모두에 관계가 없는 안테나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다이플 안테나의 실효높이(또는 실효길이)는?

  1. 0.50λ
  2. 0.32λ
  3. 0.24λ
  4. 0.12λ
(정답률: 알수없음)
  • 다이플 안테나의 실효길이는 안테나의 길이가 아닌, 안테나가 전파를 발산하는데 실제로 기여하는 길이를 의미합니다. 이는 안테나의 끝부분에서 전파가 반사되어 돌아오는데, 이 반사파가 안테나의 길이에 따라 감쇠되는 정도에 따라 결정됩니다. 이 때, 실효길이는 반사파와 원래 발산되는 전파가 서로 상쇄되어 최소가 되는 지점의 길이를 의미합니다.

    다이플 안테나의 경우, 안테나의 길이가 λ/2인 반면, 안테나의 끝부분에서 반사되는 파가 안테나의 중심에서 상쇄되는 지점이 λ/3인 것으로 알려져 있습니다. 따라서 실효길이는 λ/3이 되며, 이는 0.32λ에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. Loop 안테나의 설명중 틀린 것은?

  1. 8자형 지향특성을 갖는다
  2. 급전선과 정합이 쉽다
  3. 방향탐지 무선표지 또는 측정에 이용된다
  4. 소형으로 이동이 용이하다
(정답률: 알수없음)
  • Loop 안테나의 설명 중 "급전선과 정합이 쉽다"는 틀린 설명이다. Loop 안테나는 급전선과의 정합이 어렵기 때문에 일반적으로 사용되지 않는다. 이유는 Loop 안테나는 고주파 신호를 수신하기 위한 것으로, 급전선은 저주파 신호를 전달하기 때문이다. 따라서 Loop 안테나는 주로 방향탐지 무선표지나 측정에 이용되며, 소형으로 이동이 용이하고 8자형 지향특성을 갖는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 델린저(dellinger)현상의 특징으로 맞지않는 것은?

  1. 자외선의 이상(異常)증가로 발생한다
  2. 발생지역은 저위도 지방이 심하다
  3. 1.5 ~ 20[㎒]정도의 단파통신에 영향을 준다
  4. E층 또는 D층의 전자밀도가 감소한다.
(정답률: 알수없음)
  • 답: "E층 또는 D층의 전자밀도가 감소한다."

    델린저 현상은 대기권 상층에서 자외선이 이온화된 기체 분자를 만들어내고, 이러한 이온화된 분자들이 전파를 반사하거나 굴절시켜 지구로 돌아오면서 발생하는 현상입니다. 이 때, 자외선의 이상증가로 발생하며, 발생 지역은 저위도 지방이 심합니다. 또한, 1.5 ~ 20[㎒]정도의 단파통신에 영향을 줍니다. 하지만, E층 또는 D층의 전자밀도가 감소하는 것은 델린저 현상의 특징이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음중 무손실 선로에서 얻어지는 조건은?

  1. R = 0 , G = ∞
  2. R = ∞ , G = 0
  3. R = ∞ , G = ∞
  4. R = 0 , G = 0
(정답률: 알수없음)
  • 무손실 선로에서는 전기적인 신호가 완벽하게 전달되어야 하므로, 전기저항(R)이 0이어야 하고, 전기인덕턴스(L)와 전기용량(C)이 무한대(∞)로 가정되어야 합니다. 따라서 "R = 0, G = 0"이 조건이 됩니다. 여기서 G는 전기전도도를 나타내는 값으로, 무한대로 가정되어도 무손실 선로에서는 영향을 미치지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. λ/4 수직접지 안테나에서 기저부 전류가 10[A]일 때 복사전력은 얼마인가?

  1. 365.6[W]
  2. 3656[W]
  3. 731.3[W]
  4. 7313[W]
(정답률: 알수없음)
  • 복사전력은 P = I^2 * R / 2 이다. 여기서 R은 안테나의 저항이다. λ/4 수직직지 안테나의 저항은 약 36.5 옴이다. 따라서 P = 10^2 * 36.5 / 2 = 3650 / 2 = 1825 와트이다. 이 값을 반올림하여 정답은 "3656[W]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 도파관의 전기적 특성 설명 중 틀린 것은?

  1. 특성임피던스는 관내의 전계강도 대(対) 자계강도의 비이다
  2. 자계(H)에 평형으로 위치한 저항판은 감쇄기로서 동작한다
  3. 관내를 전파하는 전자파의 파장은 자유 공간에서의 파장보다 항상길다
  4. 관내의 장애물이 전계에 영향을 미칠 때는 C 성분으로 작용한다.
(정답률: 알수없음)
  • "자계(H)에 평형으로 위치한 저항판은 감쇄기로서 동작한다"는 틀린 설명입니다. 도파관에서 저항판은 전기적으로 안정된 상태를 유지하기 위해 사용되며, 자계(H)에 영향을 미치는 것이 아니라 전기장(E)에 영향을 미칩니다. 따라서 이 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 무선통신 시스템

61. CDMA 이동통신 시스템의 기본 구성증 이동통신 서비스를 제공하기 위하여 이동국에세 필요한 모든 연구적인 정보를 저장하고 있는 데이터 베이스는?

  1. 기지국(BS)
  2. 이동 통신 교환국(MSC)
  3. 홈 위치 등록 레지스터(HLR)
  4. 방문 위치 등록 레지스터(VLR)
(정답률: 알수없음)
  • 홈 위치 등록 레지스터(HLR)는 이동통신 서비스를 제공하기 위해 필요한 모든 연구적인 정보를 저장하고 있는 데이터 베이스입니다. 이 데이터 베이스는 이동국에 등록된 모든 이동 단말기의 정보를 포함하고 있으며, 이동 단말기의 위치 정보, 서비스 이용 가능 여부, 요금 정보 등을 관리합니다. 따라서 이동 단말기가 이동통신 서비스를 이용하기 위해서는 HLR에 등록되어 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 이동통신 교환국(MSC)에 수행되는 경우는?

  1. 같은셀(cell)내에서 상태가 좋지않은 경우에만 수행된다.
  2. 이동국이 한 셀에서 셀로 이동한 경우에만 수행된다.
  3. 이동국이 한 셀에서 다른 셀로 이동한 경우에만 수행된다.
  4. 가,나,다 모두 수행된다.
(정답률: 알수없음)
  • 이동통신 교환국(MSC)은 이동국이 다른 셀로 이동할 때마다 수행된다. 따라서 "이동국이 한 셀에서 다른 셀로 이동한 경우에만 수행된다."가 정답이다. "같은셀(cell)내에서 상태가 좋지않은 경우에만 수행된다."와 "이동국이 한 셀에서 셀로 이동한 경우에만 수행된다."는 부적절한 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음의 마이크로 웨이브 중계방식중 펄스통신시 S/N비가 가장 좋은 중계방식은?

  1. 검파 중계방식
  2. 헤테로다인 중계방식
  3. 직접 중계방식
  4. 무급전 중계방식
(정답률: 알수없음)
  • 검파 중계방식이 S/N비가 가장 좋은 이유는, 이 방식은 수신기에서 수신한 신호를 일정한 주파수로 변조시키고, 이 변조된 신호를 다시 검파하여 원래의 신호를 복원하는 방식이기 때문입니다. 이 과정에서 불필요한 잡음이 걸러지고, 원래의 신호가 정확하게 복원되므로 S/N비가 가장 좋아집니다. 또한 검파 중계방식은 간단하고 저렴한 장비로 구현할 수 있어서 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 정지위성에 관한 설명으로 가장 적합한 것은?

  1. 지구 적도상공 약 7만 2천 km 궤도에서 지구의 공전속도와 같은 속도로 도는 위성
  2. 지구 적도상공 약 7만 2천 km 궤도에서 정지된 위성
  3. 지구 적도상공 약 3만 6천 km 궤도에서 지구의 자전속도와 같은 속도로 도는 위성
  4. 지국 적도상공 약 3만 6천 km 궤도에서 정지된 위성
(정답률: 알수없음)
  • 정지위성은 지구 적도상공 약 3만 6천 km 궤도에서 지구의 자전속도와 같은 속도로 도는 위성입니다. 이 궤도에서는 위성이 지구와 같은 속도로 돌기 때문에 지상에서 보면 항상 같은 위치에 머무르는 것처럼 보입니다. 이러한 특성 때문에 통신, 방송, 기상 등 다양한 용도로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 마이크로파 장치에서 주파수 체배용으로 사용되는 것은?

  1. TUNNEL DIODE
  2. SILICON POINT CONTACT DIODE
  3. VARACTOR DIODE
  4. SILICON JUNCTION DIODE
(정답률: 알수없음)
  • VARACTOR DIODE은 반도체 소자 중 하나로, 전압에 따라 전하 저장 용량이 변화하는 특성을 가지고 있습니다. 이러한 특성을 이용하여 주파수 체배용으로 사용됩니다. 즉, 입력 신호의 주파수를 변화시키기 위해 VARACTOR DIODE를 사용하여 전압을 조절하면서 출력 신호의 주파수를 변화시키는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 디지털 위성통신방식의 특징으로 맞지 않는 것은?

  1. 다원접속시 전송용량을 증대시킬 수 있다.
  2. 레벨변동을 방지할 수 있다.
  3. ISDN과의 정합이 용이하다.
  4. 속도가 서로 다른 신호의 다중화가 가능하다.
(정답률: 알수없음)
  • 디지털 위성통신 방식에서 다원접속은 여러 사용자가 하나의 위성을 공유하여 사용하는 방식입니다. 이 방식은 전송용량을 증대시킬 수 있으며, 레벨변동을 방지할 수 있습니다. 또한, 속도가 서로 다른 신호의 다중화가 가능하며, ISDN과의 정합이 용이합니다. 따라서, "다원접속시 전송용량을 증대시킬 수 있다."는 디지털 위성통신 방식의 특징으로 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 이동전화의 무선환경에 대한 설명이 아닌 것은?

  1. 전파경로 손실은 주파수가 높아질수록 또는 전파경로가 길어질수록 증가한다.
  2. 단말기에 수신된 전파는 다중경로를 통한 전계강도의 합이 되므로 다중경로 페이딩이 발생한다.
  3. 단말기가 이동중 수신한 페이딩 신호는 주기적인 형태를 갖는다.
  4. 속도가 서로 다른 신호의 다중화가 가능하다.
(정답률: 알수없음)
  • 속도가 서로 다른 신호의 다중화가 가능하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 레이다에서 마이크로파(microwave)를 이용하는 이유가 아닌 것은?

  1. 분해능(resolution)을 좋게 할 수 있다.
  2. 직접파 방식이므로 정확한 거리의 측정이 가능하다.
  3. 적은 목표에도 잘 반사한다.
  4. 전파의 회절현상을 이용하여 원거리의 목포를 쉽게 측정할 수 있다.
(정답률: 알수없음)
  • 레이다에서 마이크로파를 이용하는 이유는 분해능을 좋게 하기 위해서, 직접파 방식으로 정확한 거리를 측정하기 위해서, 적은 목표에도 잘 반사하기 위해서입니다. 하지만 전파의 회절현상을 이용하여 원거리의 목포를 측정하는 것은 레이다에서 마이크로파를 이용하는 이유가 아닙니다. 회절현상은 전파가 물체에 부딪혀서 흩어지는 현상으로, 원거리의 목포를 측정하는 것과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 무선통신방식의 최대 결정으로 보는 것은?

  1. 간섭
  2. 통달거리
  3. 건설비
  4. 회선용량
(정답률: 알수없음)
  • 무선통신에서 간섭은 다른 무선신호나 잡음이 발생하여 원하는 신호를 제대로 전달하지 못하게 되는 현상을 말합니다. 따라서 간섭이 발생하면 통신의 품질이 저하되고, 데이터 전송 속도가 느려지거나 중단될 수 있습니다. 이러한 이유로 간섭은 무선통신 방식에서 가장 큰 결정 요인 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 DSB와 비교하여 SSB의 결정이 아닌 것은?

  1. 송신기의 회로구성이 복잡하다.
  2. 송신주파수 안정도가 필요하다.
  3. 수신부에 동기장치가 필요하다.
  4. 송신전력이 커야된다
(정답률: 알수없음)
  • "송신기의 회로구성이 복잡하다.", "송신주파수 안정도가 필요하다.", "수신부에 동기장치가 필요하다."는 모두 SSB 결정과 관련된 요소이다. 하지만 "송신전력이 커야된다"는 SSB 결정과는 무관한 요소이다. SSB 결정은 주파수 대역폭을 줄이기 위해 신호를 변조하는 방식으로 이루어지며, 이는 송신전력과는 직접적인 상관관계가 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 시분할(TDM)식 디지털 무선송수신기의 전승품질은 보통 무엇으로 표시하는가?

  1. 오부호율(BER)
  2. 반송파대 잡음비(C/N)
  3. dBrnc0
  4. 신호대 잡음비(S/N)
(정답률: 알수없음)
  • 시분할(TDM)식 디지털 무선송수신기의 전송품질은 오류율로 표시됩니다. 이를 오부호율(BER)이라고 합니다. 이는 전송된 비트 중에서 수신측에서 잘못 수신된 비트의 비율을 나타내며, 전송 품질의 중요한 지표 중 하나입니다. 다른 보기인 반송파대 잡음비(C/N), dBrnc0, 신호대 잡음비(S/N)는 모두 전송 품질을 나타내는 지표이지만, TDM식 디지털 무선송수신기에서는 오부호율(BER)이 가장 일반적으로 사용되는 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 셀(CELL)방식의 이동통시에서 문제점으로 가장 영향이 적은 것은?

  1. 대류권 산란
  2. 다경로 페이딩(multipath fading)
  3. 채널관 간섭(inter channel interference)
  4. 동일채널 간섭(co-channel interference)
(정답률: 알수없음)
  • 셀 방식의 이동통신에서 대류권 산란은 가장 영향이 적은 문제점입니다. 이는 대류권 산란은 고도가 높은 대기권에서 발생하는 현상으로, 지상에서의 이동통신에는 큰 영향을 미치지 않기 때문입니다. 다경로 페이딩, 채널관 간섭, 동일채널 간섭은 모두 지상에서 발생하는 문제로, 이동통신에 큰 영향을 미치는 반면, 대류권 산란은 고도가 높은 대기권에서 발생하는 문제로, 이동통신에는 영향이 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음의 INMARSAT 위성에 대한 설명 중 맞는 것은?

  1. 국제 공중통신역무를 주목표로 한다.
  2. 해상에서의 조난 및 인명의 안전에 관한 통신을 목적으로 한다.
  3. 지구관측을 통해서 지상의 자원조사 감시 및 탐사등을 목적으로 한다.
  4. 일기예보를 정확히 하기 위한 기상관측이 목적이다.
(정답률: 알수없음)
  • 해상에서의 조난 및 인명의 안전에 관한 통신을 목적으로 한다. INMARSAT 위성은 해상에서 발생하는 긴급 상황이나 조난 상황에서 통신이 가능하도록 하여 인명 구조 작업을 지원하고, 해상 안전을 유지하는 데에 기여한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 위성통신에서 이용되는 다원접속방식중 TDMA와 거리가 먼 것은?

  1. 다수의 지구국이 하나의 위성을 이용하는데 있어 시간을 분할하여 각 지구국에 접속시간을 배정하는 방식이다.
  2. 반송파들의 상호변조에 위한 간섭이 늘어나는 단점이 있다.
  3. 위성중계기의 전 대역을 모든 지구국이 공유할 수 있어 효과적이다.
  4. 저속시간의 할당을 통해 이용효율을 높이기 위한 방식이다.
(정답률: 알수없음)
  • 위성통신에서 이용되는 다원접속방식 중 TDMA와 거리가 먼 것은 "위성중계기의 전 대역을 모든 지구국이 공유할 수 있어 효과적이다." 이다. TDMA는 다수의 지구국이 하나의 위성을 이용하는데 있어 시간을 분할하여 각 지구국에 접속시간을 배정하는 방식이며, 저속시간의 할당을 통해 이용효율을 높이기 위한 방식이다. 하지만 TDMA 방식은 반송파들의 상호변조에 위한 간섭이 늘어나는 단점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 전자파에 관한 기술 중 옳지 않는 것은?

  1. 전장과 자장이 서로 직각을 이루면서 퍼져 나간다.
  2. 전자파는 자유공간에서 직진한다.
  3. 전자파는 종파이다.
  4. 전자파의 전파속도는 빛의 속도와 거의 같다
(정답률: 알수없음)
  • 전자파는 종파가 아니라 횡파이다. 전자파는 전장과 자장이 서로 직각을 이루면서 진행하는 횡파이다. 종파는 전장과 자장이 같은 방향으로 진행하는 파를 말한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 인공위성을 이용하여 위치를 측정하는 장치인 것인?

  1. DECCA
  2. LORAN
  3. OMEGA
  4. GPS
(정답률: 알수없음)
  • GPS는 Global Positioning System의 약자로, 전 세계적으로 인공위성을 이용하여 위치를 측정하는 시스템이다. 따라서 GPS가 인공위성을 이용하여 위치를 측정하는 장치이다. DECCA, LORAN, OMEGA는 모두 위치 측정 시스템이지만, GPS와는 다른 방식으로 동작한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 설명 중 도약거리(SKIP DISTANCE)와 거리가 먼 것은?

  1. 단파대에서 많이 생긴다.
  2. 전리층 반사파가 최초로 지상에 도달하는 점과 송신점 사이의 거리를 뜻한다.
  3. 주간과 야간에 따라서 도약거리가 다르다.
  4. 도약거리는 사용주파수와 전리층에 입사되는 정도에 관계없다.
(정답률: 알수없음)
  • "도약거리는 사용주파수와 전리층에 입사되는 정도에 관계없다."가 거리와 관련이 없는 것이다. 도약거리는 전파가 지표면에서 반사되어 최초로 수신기에 도달하는 지점과 송신기 사이의 거리를 의미한다. 따라서 전파의 전파 경로와 관련이 있으며, 사용주파수와 전리층에 입사되는 정도는 전파 경로에 영향을 미치지만, 거리와는 직접적인 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 증폭기에서 발생하는 일그러짐(DISTORTION) 현상의 원인이 아닌 것은?

  1. 비직선 일그러짐
  2. 주파수 일그러짐
  3. 잡음(NOISE)
  4. 위상 일그러짐
(정답률: 알수없음)
  • 증폭기에서 발생하는 일그러짐 현상의 원인은 비직선 일그러짐, 주파수 일그러짐, 위상 일그러짐입니다. 그러나 잡음은 일그러짐 현상의 원인이 아닙니다. 잡음은 외부에서 발생하는 불규칙한 신호로, 증폭기가 이를 증폭시켜서 출력 신호에 혼재될 수 있습니다. 그러나 이는 일그러짐 현상의 원인이 아니라 잡음 현상의 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 수신기의 이상적 BPF 대역폭이 1[MHz]이고, 백색잡음의 양측 출력 스펙트럼 밀도는 0.1[㎼/㎐]이고, 백색잡음의 양측 출력 스펙트럼 밀도는 0.1[㎼/㎐]이다. 수신된 잡음전력[W]은?

  1. 0.1
  2. 0.2
  3. 1
  4. 2
(정답률: 알수없음)
  • 잡음전력은 BPF 대역폭과 백색잡음의 양측 출력 스펙트럼 밀도의 곱으로 계산된다. 따라서, 잡음전력은 1[MHz] x 0.1[㎼/㎐] x 2 = 0.2[μW] 이다. 하지만, 문제에서는 잡음전력을 [W] 단위로 요구하고 있으므로, 0.2[μW]를 10^-6으로 나누어 주면 0.1[W]가 된다. 따라서, 정답은 "0.1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 가로폭 39[cm]이 TV수상기에서 올바른 상의 우측 3[CM]위치에 고우스트(ghost) 현상이나타날 경우, 직접파와 반사파의 통로차는 얼마 정도인가? (단, 하나의 수평주사가 기간은 52[㎲]이다.)

  1. 약 20[m]
  2. 약 120[m]
  3. 약 300[m]
  4. 약 1200[m]
(정답률: 알수없음)
  • 고우스트 현상이 나타난 경우, 수평주파수가 반사되어 수평주파수와 수직주파수가 혼재된다. 이로 인해 직접파와 반사파가 동시에 수신되어 각각의 신호가 서로 간섭하게 된다. 이 때, 각각의 신호가 서로 간섭하는 거리를 통로차라고 한다.

    통로차는 다음과 같이 계산할 수 있다.

    통로차 = (송신주파수 × 반사파 도달 시간) / 2

    여기서 송신주파수는 수평주파수이며, 반사파 도달 시간은 직접파와 반사파가 수신기에 도달하는 시간 차이이다. 이 시간 차이는 수평주사가 기간인 52[㎲]의 절반인 26[㎲]이다.

    따라서, 통로차 = (수평주파수 × 26[㎲]) / 2 = (1 / 52[㎲] × 26[㎲]) / 2 = 0.5[m]

    하지만, 이 문제에서는 TV수상기의 우측 3[cm] 위치에서 고우스트 현상이 나타난 것이므로, 통로차는 0.5[m] × (39[cm] - 3[cm]) = 18[m]이 된다.

    하지만, 이것은 직접파와 반사파가 서로 간섭하는 거리이므로, 실제로는 이 거리의 2배인 약 36[m]이 직접파와 반사파의 통로차가 된다.

    따라서, 정답은 "약 1200[m]"이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전자계산기 일반 및 무선설비기준

81. 다음 중 시뮬레이션에 가장 편리한 고급 언어는 무엇인가?

  1. FORTRAN
  2. COBOL
  3. PASCAL
  4. SIMSCRIPT
(정답률: 알수없음)
  • 시뮬레이션에 가장 편리한 고급 언어는 SIMSCRIPT입니다. 이는 시뮬레이션 모델링에 특화된 언어로, FORTRAN, COBOL, PASCAL과 같은 일반적인 프로그래밍 언어보다 더욱 쉽게 시뮬레이션 모델을 작성할 수 있습니다. 또한 SIMSCRIPT는 시뮬레이션 모델의 복잡성을 다루기 위한 다양한 기능을 제공하며, 시뮬레이션 결과를 시각화하고 분석하는 데 필요한 라이브러리도 포함하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 파이프라인에 의한 이론적 최대 속도 증가율을 내지 못하는 주된이유가 아닌 것은?

  1. 병목현상
  2. 자원회피
  3. 데이터의존성
  4. 분기곤란
(정답률: 알수없음)
  • 파이프라인에 의한 이론적 최대 속도 증가율을 내지 못하는 주된 이유는 "병목현상"과 "데이터의존성", "분기곤란"입니다. 이에 비해 "자원회피"는 파이프라인의 속도 증가율을 제한하는 주된 이유가 아닙니다. 자원회피란, CPU나 메모리 등의 자원이 부족하여 작업을 처리하지 못하는 상황을 말합니다. 파이프라인에서는 이를 해결하기 위해 여러 개의 파이프라인을 병렬로 구성하여 자원을 효율적으로 사용합니다. 따라서 자원회피는 파이프라인의 속도 증가율을 제한하는 주된 이유가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 8bits를 사용하여 부호와 절대치 표현방법으로 -13(10진수)을 올바르게 표현한 것은?

  1. 00001101
  2. 10001101
  3. 100000010
  4. 11010000
(정답률: 알수없음)
  • -13을 8bits 부호와 절대치 표현방법으로 표현하면 다음과 같다.
    1. 절대치 표현방법: 00001101
    2. 부호 표현방법: 10001101

    부호 표현방법에서는 가장 왼쪽 비트가 부호를 나타내는데, 1이면 음수, 0이면 양수를 나타낸다. 따라서 -13을 나타내기 위해서는 가장 왼쪽 비트를 1로 설정해야 한다. 그리고 나머지 비트는 13을 2진수로 나타낸 00001101을 그대로 사용하면 된다. 따라서 부호와 절대치 표현방법으로 -13을 올바르게 표현한 것은 "10001101"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 부동소숫점 연산에서 정규화(normalize)시키는 이유는?

  1. 수자표시를 간결하기 위하여
  2. 연산속도를 증가시키기 위하여
  3. 유효숫자를 늘리기 위하여
  4. 수치계산을 편리하게 하기 위하여
(정답률: 알수없음)
  • 부동소숫점 연산에서 정규화(normalize)시키는 이유는 유효숫자를 늘리기 위해서입니다. 정규화를 하면 소수점 이하의 유효숫자를 늘릴 수 있어서 더 정확한 계산이 가능해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 프로그램이 수행되는 도중에 인터럽트가 발생되면 현 사이클의 일을 끝내고 인터럽트 처리를 한다. 이때 인터럽트를 끝내고 프로그램이 수행될 수 있도록 현상태를 보관하는 장소의 위치와 관계 있는 것은?

  1. 상태레지스터
  2. 프로그램계수기
  3. 스택포인터
  4. 인텍스레지스터
(정답률: 알수없음)
  • 인터럽트가 발생하면 현재 수행 중인 프로그램의 상태를 보관하고, 인터럽트 처리가 끝난 후에는 이전 상태로 복귀해야 한다. 이를 위해 현재 상태를 저장하는 장소가 필요한데, 이 장소가 스택이다. 스택은 후입선출(LIFO) 구조로 되어 있어서, 가장 최근에 저장된 상태가 가장 먼저 복원되어야 하기 때문에 인터럽트 발생 시 현재 상태를 스택에 저장하고, 인터럽트 처리가 끝난 후에는 스택에서 상태를 꺼내어 복원한다. 이때 스택의 위치를 가리키는 포인터가 스택포인터이다. 따라서 정답은 "스택포인터"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 아날로그 컴퓨터의 특징에 대한 설명중 틀린 것은?

  1. 연산형식은 미분, 적분이다
  2. 주회로는 논리회로이다
  3. 출력형식은 그래프나 곡선으로 표현한다
  4. 입력형태는 길이, 전압, 전류등을 사용한다
(정답률: 알수없음)
  • 주회로는 논리회로가 아니라 아날로그 회로이다. 주회로는 입력 신호를 받아 적절한 처리를 거쳐 출력 신호를 만들어내는 회로로, 이 때 입력과 출력 모두 아날로그 신호이다. 따라서 주회로는 아날로그 신호를 처리하는 아날로그 회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 다음 중 주파수 허용편차의 주파수대별 구분중 틀린 것은?

  1. 535[㎑] ~ 1606.5[㎑]
  2. 4[㎒] ~ 29.7[㎒]
  3. 29.7[㎒] ~ 270[㎒]
  4. 470[㎒] ~ 2450[㎒]
(정답률: 알수없음)
  • 주파수 허용편차는 주파수가 얼마나 허용되는지를 나타내는 값으로, 주파수가 높을수록 허용편차가 커진다. 따라서 "29.7[㎒] ~ 270[㎒]"가 틀린 것이다. 이 구간은 주파수가 높은 구간에 속하므로 허용편차가 크다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 전파연구소장은 특별한 사유가 없는 한 전자파 적합등록 신청서를 받은날로부터 며칠이내에 처리하여야 하는가?

  1. 3일
  2. 5일
  3. 10일
  4. 25일
(정답률: 알수없음)
  • 전자파 적합등록은 국가 안전 및 소비자 보호를 위해 규제되는 사항이므로, 전파연구소장은 신청서를 받은 날로부터 5일 이내에 처리하여야 합니다. 이는 관련 법령에서 명시된 기간이며, 이를 지키지 않을 경우 법적 책임을 지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 다음 기계어의 설명중 잘못된 것은?

  1. 숙달된 사용자가 아니면 프로그램하기가 어렵다
  2. 명령이나 수식을 연산하기 쉬운 기호를 사용하므로 기호언어라고 한다
  3. 기종마다 다른 고유의 명령코드를 사용한다
  4. 프로그램의 추가, 변경, 수정이 불편하다
(정답률: 알수없음)
  • "명령이나 수식을 연산하기 쉬운 기호를 사용하므로 기호언어라고 한다"는 옳은 설명이다. 기호언어는 기계어의 한 종류로, 사람이 이해하기 쉬운 기호를 사용하여 프로그램을 작성할 수 있는 언어이다. 다른 보기들은 기계어의 특징을 설명하고 있지만, 기호언어에 대한 설명은 옳은 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 전자파 적합등록을 하여야 하는 기기가 전자파 방사 또는 전자파 전도에 의한 영향으로부터 정상적으로 동작할 수 있는 능력을 무엇이라 하는가?

  1. 전자파복사
  2. 전자파 강도
  3. 전자파내성
  4. 전자파 장해
(정답률: 알수없음)
  • 전자파내성은 전자파 방사 또는 전자파 전도에 의한 영향으로부터 기기가 정상적으로 동작할 수 있는 능력을 말합니다. 따라서 전자파 적합등록을 하기 위해서는 해당 기기가 전자파내성을 충족시켜야 합니다. 전자파내성은 기기가 전자파에 노출되어도 영향을 받지 않고 정상적으로 동작할 수 있는 능력을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 다음 중 스퓨리어스 발사에 포함되지 아니하는 것은?

  1. 고조파 발사
  2. 기생발사
  3. 상호변조 및 주파수 변환 등에 의한 발사
  4. 대역외 발사
(정답률: 알수없음)
  • 대역외 발사는 스펙트럼 분석을 통해 감지할 수 없는 주파수 대역에서 발생하는 발사를 의미합니다. 따라서 스퓨리어스 발사에 포함되지 않습니다. 다른 보기들은 모두 스퓨리어스 발사에 포함될 수 있는 발사 방법들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 외국의 법인이 개설할 수 있는 무선국은?

  1. 실험국
  2. 무선항행육상국
  3. 항공국
  4. 선박지구국
(정답률: 알수없음)
  • 외국의 법인이 개설할 수 있는 무선국은 실험국입니다. 실험국은 일정한 범위 내에서 실험 및 연구 목적으로만 사용할 수 있으며, 상업적인 용도로는 사용할 수 없습니다. 따라서 외국의 법인이 무선 통신을 위해 개설할 수 있는 범위는 실험국에 한정됩니다. 무선항행육상국, 항공국, 선박지구국은 모두 상업적인 용도로 사용되는 무선국으로, 외국의 법인이 개설하기 위해서는 해당 국가의 법령과 규정을 준수해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 비가중코드(Unweighted code)로써 1비트씩 변화하면서 새로운 코드를 생성하므로 A/D변환기의 입출력코드로 널리사용되는 것은?

  1. BCD코드
  2. 그레이코드
  3. 10진코드
  4. 2421코드
(정답률: 알수없음)
  • 그레이코드는 비가중코드로써 1비트씩 변화하면서 새로운 코드를 생성하므로 A/D변환기의 입출력코드로 널리 사용됩니다. 이는 변환 과정에서 발생할 수 있는 오차를 최소화할 수 있기 때문입니다. BCD코드, 10진코드, 2421코드는 모두 가중코드이므로 변환 과정에서 오차가 발생할 가능성이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. SRAM의 용량이 1024byte 일 경우 어드레스선의 개수는 몇 개인가? (단, 데이타선은 8선이다)

  1. 4
  2. 9
  3. 10
  4. 20
(정답률: 알수없음)
  • SRAM의 용량이 1024byte 이므로, 1byte는 8bit이므로 총 8192bit이다. 이를 표현하기 위해 필요한 어드레스선의 개수는 log2(8192) = 13이다. 하지만, 문제에서 데이타선은 8선이므로, 한 번에 전송할 수 있는 데이터의 양이 8bit이다. 따라서, 어드레스선의 개수는 13에서 3을 더한 16개가 필요하다. 그러나, 문제에서는 어드레스선의 개수를 묻는 것이므로, 정답은 16에서 데이타선의 개수인 8을 뺀 10이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

95. 전파이용에 관한 중 장기계획에 포함되지 않는 것은?

  1. 주파수대역별 이용가치
  2. 주파수 대역별 용도
  3. 새로운 전파자원의 개발현황
  4. 중ㆍ장기 전파자원의 수요전망
(정답률: 알수없음)
  • "주파수대역별 이용가치"는 중장기계획에 포함되지 않는 이유는 이미 주파수 대역별 용도와 중장기 전파자원의 수요전망 등이 고려되어 있기 때문입니다. 따라서 이용가치는 이미 다른 요소들과 함께 고려되어 계획에 반영됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 텔레비전 방송국의 무선설비 점유주파수 대폭의 허용치는 얼마인가?

  1. 2[㎒]
  2. 4[㎒]
  3. 6[㎒]
  4. 8[㎒]
(정답률: 알수없음)
  • 텔레비전 방송국의 무선설비는 주로 VHF 대역에서 사용되며, 이 대역의 주파수 범위는 30[㎒]에서 300[㎒]까지이다. 그 중에서도 대표적으로 사용되는 주파수는 54[㎒], 76[㎒], 88[㎒], 174[㎒], 216[㎒], 470[㎒] 등이 있다. 이 중에서 대표적인 주파수인 54[㎒]와 470[㎒] 사이의 주파수 대역에서 무선설비 점유주파수 대폭의 허용치는 6[㎒]이다. 이는 이 대역에서 다른 무선설비와의 간섭을 최소화하기 위한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 여러명의 사용자가 사용하는 시스템에서 컴퓨터가 사용자들의 프로그램을 번갈아 가면서 처리해 줌으로써 각 사용자가 각자 독립된 컴퓨터를 사용하는 느낌을 주는 시스템과 가장 관계가 깊은 것은?

  1. on-line system
  2. batch file system
  3. dual system
  4. time sharing system
(정답률: 알수없음)
  • 여러 사용자가 동시에 사용하는 시스템에서 각 사용자가 독립된 컴퓨터를 사용하는 느낌을 주기 위해서는 컴퓨터가 사용자들의 프로그램을 번갈아 가면서 처리해줘야 합니다. 이를 가능하게 하는 시스템이 "time sharing system" 입니다. 따라서, 여러 사용자가 동시에 사용하는 시스템에서 각 사용자가 독립된 컴퓨터를 사용하는 느낌을 주기 위해서는 "time sharing system" 이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. “점유 주파수대폭이라 함은 변조의 결과로 생기는 주파수대폭이 하한주파수 미만의 부분과 상한주파수를 초과하는 부분에서 각각 발사되는 평균전력이 따로 정하는 경우를 제외고 각각 ( )%와 같은 주파수대폭을 말한다. ” 위의 ( ) 내에 들어갈 것은?

  1. 0.5
  2. 5
  3. 10
  4. 15
(정답률: 알수없음)
  • ( ) 내에 들어갈 것은 "20"이다.

    점유 주파수대폭은 변조된 신호가 차지하는 주파수 대역폭을 의미한다. 이 때, 주파수 대역폭은 변조된 신호의 최대 주파수와 최소 주파수의 차이로 계산된다. 따라서, 주파수 대역폭이 20%라 함은 변조된 신호의 최대 주파수와 최소 주파수의 차이가 전체 주파수 대역폭의 20%를 차지한다는 것을 의미한다.

    정답이 "0.5"가 아닌 이유는 주파수 대역폭이 0.5%라면, 변조된 신호의 최대 주파수와 최소 주파수의 차이가 전체 주파수 대역폭의 0.5%를 차지한다는 것이므로, 매우 좁은 주파수 대역폭을 가지게 된다. 이는 일반적으로 사용되는 주파수 대역폭보다 훨씬 좁은 범위이기 때문에, 실제로는 거의 사용되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 수신설비 성능의 조건으로서 적합하지 않은 것은?

  1. 선택도가 적을 것
  2. 감도가 충분할 것
  3. 내부 잡음이 적을 것
  4. 명료도가 충분할 것
(정답률: 알수없음)
  • 선택도가 적을 것은 적합하지 않은 조건이다. 선택도란 주파수 대역폭 내에서 수신기가 수용할 수 있는 신호의 수를 의미하는데, 선택도가 적으면 수신기가 수용할 수 있는 신호의 수가 적어져서 원하는 신호를 받지 못할 가능성이 높아지기 때문이다. 따라서 적합한 수신설비는 선택도가 충분하고, 감도가 충분하며, 내부 잡음이 적고, 명료도가 충분한 것이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 무선설비의 기기중에 형식등록을 하여야 하는 기기는?

  1. 선박국용 무선방위측정기
  2. 경보자동 전화장치
  3. 네비텍스 수신기
  4. 라디오부이의 기기
(정답률: 알수없음)
  • 라디오부이의 기기는 무선설비 중에서 형식등록을 해야하는 기기입니다. 이는 무선설비의 안전성과 무선주파수 대역폭 관리를 위해 국가에서 규제하고 있기 때문입니다. 따라서 라디오부이의 기기는 국가에서 정한 절차에 따라 형식등록을 해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
