무선설비기사 필기 기출문제복원 (2012-10-06)

무선설비기사 2012-10-06 필기 기출문제 해설

이 페이지는 무선설비기사 2012-10-06 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

무선설비기사
(2012-10-06 기출문제)

목록

1과목: 디지털 전자회로

1. 다음 회로에서 맥동률을 개선하고자 한다. 가장 관련 있는 것은?

  1. RL
  2. N
  3. Vi
  4. Vm
(정답률: 77%)
  • 제시된 회로 는 L-필터를 이용한 정류 회로입니다. 맥동률(Ripple Factor)은 부하 저항 $R_L$과 인덕턴스 $L$의 시정수 $\tau = L/R_L$에 의해 결정되며, 부하 저항 $R_L$ 값이 커질수록(전류가 작아질수록) 맥동률이 개선되어 출력 전압이 더 평탄해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

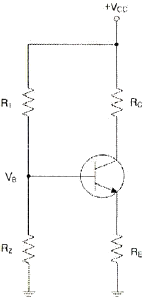

2. 다음 그림의 회로에서 근사적으로 베이스전압 VB를 구하기 위한 부분적인 바이어스 회로이다. VB의 값을 구하면?

  2. R2VCC
  4. R1VCC
(정답률: 76%)
  • 제시된 회로는 전압 분배 바이어스 회로로, 베이스 전압 $V_B$는 $R_1$과 $R_2$에 의해 분배되는 전압으로 결정됩니다.
    ① [기본 공식] $V_B = \frac{R_2}{R_1 + R_2} V_{CC}$
    ② [숫자 대입] $V_B = \frac{R_2}{R_1 + R_2} V_{CC}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 부궤환 증폭기의 특징에 대한 설명으로 틀린 것은?

  1. 주파수 대역폭이 증대 된다.
  2. 이득이 증가한다.
  3. 주파수 일그러짐이 감소된다.
  4. 안정도가 향상된다.
(정답률: 59%)
  • 부궤환(Negative Feedback)을 걸면 회로의 안정도와 대역폭은 향상되지만, 전체 이득은 감소하는 특성을 가집니다.

    오답 노트
    주파수 대역폭 증대: 부궤환의 장점
    주파수 일그러짐 감소: 부궤환의 장점
    안정도 향상: 부궤환의 장점
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 하틀리 발진회로에서 캐패시턴스 C=200[pF], 인덕턴스 L1=180[μH], L2=20[μH]이며, 상호인덕턴스 M=90[μH]의 값을 가질 때 발진주파수는 약 얼마인가?

  1. 517[kHz]
  2. 537[kHz]
  3. 557[kHz]
  4. 577[kHz]
(정답률: 74%)
  • 하틀리 발진회로에서 상호인덕턴스 $M$이 존재할 때의 발진주파수 공식은 전체 유효 인덕턴스를 고려하여 계산합니다.
    ① [기본 공식] $f = \frac{1}{2\pi\sqrt{(L_1 + L_2 - M)C}}$
    ② [숫자 대입] $f = \frac{1}{2\pi\sqrt{(180\times 10^{-6} + 20\times 10^{-6} - 90\times 10^{-6}) \times 200\times 10^{-12}}}$
    ③ [최종 결과] $f = 577\text{ kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 인가되는 역전압의 직류전압에 의해 캐피시턴스가 가변되는 소자를 이용하여 발진주파수를 가변하는 발진회로는?

  1. 윈-브리지 발진회로
  2. 위상천이 발진회로
  3. 전압제어 발진회로
  4. 비안정멀티바이브레이터
(정답률: 54%)
  • 역전압(DC 전압)을 조절하여 가변 용량 다이오드(Varactor Diode)의 캐피시턴스를 변화시키고, 이를 통해 발진 주파수를 제어하는 회로를 전압제어 발진회로(VCO)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 중 증폭기의 종류에 해당하지 않는 것은?

  1. A급 증폭기
  2. AB급 증폭기
  3. C급 증폭기
  4. AC급 증폭기
(정답률: 86%)
  • 증폭기는 동작점의 위치와 도통 각도에 따라 A급, B급, AB급, C급으로 분류합니다.

    오답 노트
    AC급 증폭기: 존재하지 않는 분류 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 진폭변조에서 80[%] 변조하였을 때 상측파대의 전력은 반송파 전력의 몇 [%]인가?

  1. 16[%]
  2. 32[%]
  3. 40[%]
  4. 48[%]
(정답률: 58%)
  • 진폭변조(AM)에서 전체 측파대 전력은 반송파 전력의 $\frac{m^2}{2}$이며, 상측파대와 하측파대는 전력이 동일하므로 각각 $\frac{m^2}{4}$의 전력을 가집니다.
    ① [기본 공식] $P_{usb} = P_c \times \frac{m^2}{4}$
    ② [숫자 대입] $P_{usb} = P_c \times \frac{0.8^2}{4}$
    ③ [최종 결과] $P_{usb} = 0.16 \times P_c = 16\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 슈미트 트리거 회로의 출력 파형은?

  1. 방형파
  2. 정현파
  3. 삼각파
  4. 램프파
(정답률: 70%)
  • 슈미트 트리거 회로는 히스테리시스 특성을 이용하여 입력 신호의 잡음을 제거하고, 임의의 파형을 급격한 전위 변화를 가진 0과 1의 디지털 신호인 방형파로 변환하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 드모르간 법칙에 해당하는 것은?

  2. AB=BA
  3. A(B+C)=AB+AC
  4. A(A+B)=A
(정답률: 85%)
  • 드모르간 법칙은 논리곱의 부정은 각 변수의 부정의 논리합과 같고, 논리합의 부정은 각 변수의 부정의 논리곱과 같다는 법칙입니다.
    $$\overline{A \cdot B} = \overline{A} + \overline{B}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 34710을 BCD(Binary Coded Decimal) 코드로 표시하면?

  1. 0011 0100 0111
  2. 0001 0101 0010
  3. 1010 1010 0110
  4. 0110 1101 1000
(정답률: 80%)
  • BCD 코드는 10진수 한 자리를 각각 4비트의 2진수로 변환하여 표시하는 방식입니다.
    3 $\rightarrow$ 0011, 4 $\rightarrow$ 0100, 7 $\rightarrow$ 0111 이므로 이를 순서대로 나열하면 0011 0100 0111 이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 회로가 수행할 수 있는 논리 기능은?

  1. NOT
  2. OR
  3. AND
  4. XOR
(정답률: 77%)
  • 두 개의 트랜지스터가 직렬로 연결된 구조입니다. 입력 A와 B가 모두 High(1) 상태여야만 하단 트랜지스터를 통해 전류가 흐르고 출력 Y가 Low(0)가 되거나, 회로 구성에 따라 두 입력이 모두 만족될 때만 출력이 발생하는 논리 구조이므로 AND 게이트의 기능을 수행합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 멀티플렉서(multiplexer)의 설명으로 잘못된 것은?

  1. 멀티플렉서는 전환스위치(selector SW)의 기능을 갖는다.
  2. N개의 입력 데이터에서 1개 입력씩만 선택하여 단일 통로로 송신하는 것이다.
  3. 특정한 입력을 몇 개의 코드화된 신호의 조합으로 바꾼다.
  4. 4×1 멀티플렉서의 경우에는 2개의 선택신호가 필요하다.
(정답률: 61%)
  • 멀티플렉서는 여러 입력 중 하나를 선택해 출력하는 데이터 선택기 역할을 합니다.

    오답 노트
    특정한 입력을 몇 개의 코드화된 신호의 조합으로 바꾼다: 이는 인코더(Encoder)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. n개의 입력으로부터 2진 정보를 2n개의 독자적인 출력으로 변환이 가능한 것은?

  1. 멀티플렉서
  2. 디코더
  3. 계수기
  4. 비교기
(정답률: 79%)
  • 디코더는 $n$개의 입력 2진 정보를 받아 최대 $2^n$개의 서로 독립된 출력선 중 하나를 선택하여 활성화하는 조합논리회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 어떤 정류회로의 맥동률이 1[%]인 정류회로의 출력 직류전압이 400[V]일 때, 이 회로의 리플 전압은 얼마인가?

  1. 4[V]
  2. 40[V]
  3. 20[V]
  4. 2[V]
(정답률: 75%)
  • 맥동률(리플률)은 직류 출력 전압에 대해 리플 전압이 차지하는 비율을 의미합니다.
    ① [기본 공식]
    $$\text{리플 전압} = \text{직류 전압} \times \frac{\text{맥동률}}{100}$$
    ② [숫자 대입]
    $$\text{리플 전압} = 400 \times \frac{1}{100}$$
    ③ [최종 결과]
    $$\text{리플 전압} = 4\text{ V}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 회로에서 R의 용도로 가장 적합한 것은?

  1. 전류 부궤환 된다.
  2. 교류 이득이 증가한다.
  3. 동작점이 안정화 된다.
  4. 신호 이득을 방지한다.
(정답률: 71%)
  • 제시된 회로에서 베이스 쪽에 연결된 저항 $R$은 전압 분배 바이어스 회로를 구성하여, 트랜지스터의 온도 변화나 $\beta$ 값의 변화에 관계없이 콜렉터 전류를 일정하게 유지함으로써 동작점을 안정화시키는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 구형파를 발생시키는 발진기는 무엇인가?

  1. 수정발진기
  2. 멀티바이브레이터
  3. 플레이트동조발진기
  4. 다이네트론발진기
(정답률: 75%)
  • 멀티바이브레이터는 정해진 주파수의 구형파(Square Wave)를 발생시키는 비안정 또는 안정 회로입니다.

    오답 노트
    수정발진기: 매우 정밀한 정현파 발생
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음은 디멀티플렉서 회로의 일부분이다. 점선 안에 공통으로 들어갈 게이트는? (단, S0, S1은 선택신호이고 I는 데이터 입력이다.)

  1. OR 게이트
  2. AND 게이트
  3. XOR 게이트
  4. NOT 게이트
(정답률: 71%)
  • 디멀티플렉서(DEMUX)는 하나의 입력 신호를 여러 개의 출력선 중 하나로 선택하여 전달하는 회로입니다. 선택 신호($S_0, S_1$)와 입력 신호($I$)의 조합이 모두 1일 때만 해당 출력이 활성화되어야 하므로, 논리곱 연산을 수행하는 AND 게이트가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 반가산기의 구성요소로 알맞은 것은?

  1. 배타적 OR(XOR) 게이트와 AND 게이트
  2. JK 플립플롭
  3. 2개의 OR 게이트
  4. RS 플립플롭과 D 플립플롭
(정답률: 81%)
  • 반가산기는 두 개의 1비트 이진수를 더하여 합(Sum)과 자리올림수(Carry)를 구하는 회로입니다. 합은 배타적 OR(XOR) 게이트로, 자리올림수는 AND 게이트로 구현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 평활회로의 기능에 대해 바르게 설명한 것은?

  1. 콘덴서나 인덕터를 통해 파형을 평탄하게 하여 일정한 크기의 전압을 만든다.
  2. 트랜지스터를 통해 (-)성분을 제거시켜서 평균값을 발생시킨다.
  3. 제너다이오드를 통해 출력전압을 안정화시켜준다.
  4. 트랜지스터를 통해 출력전압을 안정화시켜준다.
(정답률: 73%)
  • 평활회로는 정류 회로를 거쳐 나온 맥류(pulsating current)를 콘덴서나 인덕터를 사용하여 평탄하게 만들어 직류에 가까운 일정한 전압으로 바꾸는 기능을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음은 달링턴 회로에서 직류 바이어스 전류 IE를 계산하면 약 얼마인가? (단, IB=2.56[μA], β1=100, β2=100이다.)

  1. 2.61[mA]
  2. 26.1[mA]
  3. 261[mA]
  4. 2.61[A]
(정답률: 64%)
  • 달링턴 회로에서 전체 전류 이득은 각 트랜지스터 전류 이득의 곱으로 나타나며, 에미터 전류 $I_E$는 베이스 전류 $I_B$에 전체 이득을 곱하여 계산합니다.
    ① [기본 공식] $I_E = \beta_1 \times \beta_2 \times I_B$
    ② [숫자 대입] $I_E = 100 \times 100 \times 2.56 \times 10^{-6}$
    ③ [최종 결과] $I_E = 26.1\text{mA}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 진폭편이변조(ASK) 신호에 대한 설명으로 적합하지 않은 것은?

  1. 정보비트를 양극성 NRZ로 부호화한 기저대역 신호를 DSB변조하여 얻는다.
  2. 데이터가 1인 구간에서는 반송파가 있고, 0인 구간에서는 반송파를 보내지 않는다.
  3. ASK의 전력스펙트럼은 양측파대 특성을 갖는다.
  4. ASK 신호의 복조에는 아날로그 AM 통신에서의 복조방식을 사용할 수 있다.
(정답률: 78%)
  • ASK(진폭편이변조)는 정보 비트를 단극성(Unipolar) NRZ 신호로 부호화하여 반송파의 유무로 0과 1을 구분하는 방식입니다. 따라서 양극성 NRZ로 부호화한다는 설명은 적절하지 않습니다.

    오답 노트
    데이터가 1인 구간 반송파 존재/0인 구간 부재: ASK의 기본 동작 원리
    양측파대 특성: ASK의 스펙트럼 특징
    아날로그 AM 복조방식 사용: 포락선 검파기 등으로 복조 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 변조도 m=1(100[%])인 경우 SSB 송신출력과 DSB 송신출력과의 비는 어떻게 되는가?

  1. 3배(4.8dB)
  2. 6배(7.8dB)
  3. 9배(9.5dB)
  4. 12배(10.8dB)
(정답률: 84%)
  • 변조도 $m=1$일 때, DSB(양측파대) 신호의 전력은 반송파 전력을 포함하여 SSB(단측파대) 신호 전력의 6배가 됩니다.
    ① [기본 공식] $\frac{P_{DSB}}{P_{SSB}} = 6$
    ② [숫자 대입] $\frac{P_{DSB}}{P_{SSB}} = 6$
    ③ [최종 결과] $6\text{배}(7.8\text{dB})$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 주파수가 50[kHz]인 정형파 신호를 100[MHz]의 반송파로 주파수 변조하여 최대 주파수 편이가 500[kHz]가 되었다고 하자. 발생된 FM 신호의 대역폭과 FM 변조지수는 각각 얼마인가?

  1. 1,100[kHz], 10
  2. 1,200[kHz], 15
  3. 1,500[kHz], 20
  4. 1,800[kHz], 20
(정답률: 86%)
  • FM 신호의 대역폭은 카슨(Carson)의 법칙을 적용하고, 변조지수는 최대 주파수 편이를 신호 주파수로 나누어 계산합니다.
    1. 대역폭(BW) 계산
    ① [기본 공식] $BW = 2(\Delta f + f_{m})$
    ② [숫자 대입] $BW = 2(500\text{ kHz} + 50\text{ kHz})$
    ③ [최종 결과] $BW = 1100\text{ kHz}$
    2. 변조지수($\beta$) 계산
    ① [기본 공식] betray$$\beta = \frac{\Delta f}{f_{m}}$$
    ② [숫자 대입] betray$$\beta = \frac{500\text{ kHz}}{50\text{ kHz}}$$
    ③ [최종 결과] betray$$\beta = 10$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 무선통신에서 변조를 하는 이유로 가장 적합하지 않는 것은?

  1. 장거리 통신을 수행하기 위해 실시한다.
  2. 안테나 제작문제를 해결하기 위해 실시한다.
  3. S/N비를 개선시키기 위해 실시한다.
  4. 시분할 다중통신을 수행하기 위해 실시한다.
(정답률: 63%)
  • 변조는 안테나 길이를 현실적으로 줄이고, 장거리 전송을 가능하게 하며, 잡음 영향을 줄여 S/N비를 개선하기 위해 수행합니다. 시분할 다중통신(TDM)은 시간축으로 채널을 나누는 전송 방식일 뿐, 변조를 하는 근본적인 이유가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 64[kbps] 이진 PCM 신호를 ISI(심볼간 간섭) 없이 수신할 수 있도록 하는 시스템의 최소대역폭은 얼마인가?

  1. 8[kHz]
  2. 16[kHz]
  3. 32[kHz]
  4. 64[kHz]
(정답률: 75%)
  • 이진 PCM 신호에서 ISI(심볼 간 간섭)가 없는 최소 대역폭은 나이퀴스트(Nyquist) 이론에 따라 전송률의 절반이 필요합니다.
    ① [기본 공식] $B = \frac{R}{2}$ (최소대역폭 = 전송률 / 2)
    ② [숫자 대입] $B = \frac{64\text{ kbps}}{2}$
    ③ [최종 결과] $B = 32\text{ kHz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 레이더(Radar)를 설명한 것으로 가장 적합한 것은?

  1. 자이로를 이용하여 스스로 위치와 방향을 알 수 있다.
  2. 방향만 알 수 있고 거리는 파악이 어렵다.
  3. 펄스를 보내 물체로부터 반사된 펄스가 수신될 때까지의 시간을 측정한다.
  4. 상대방이 위치를 알려주는 시스템이다.
(정답률: 88%)
  • 레이더는 전자기파 펄스를 송신한 후, 물체에 반사되어 돌아오는 에코 펄스를 수신하여 그 시간차를 통해 거리와 방향을 측정하는 시스템입니다.

    오답 노트
    자이로 이용: 자이로스코프의 특징
    거리 파악 어려움: 레이더는 거리 측정이 핵심 기능
    상대방이 위치 알림: 능동적 탐지가 아닌 수동적 보고 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 웨버법에 의한 SSB파 발생 회로의 구성 요소가 아닌 것은?

  1. 평형 변조기
  2. 90°이상 회로
  3. 합성 회로
  4. 고역 필터
(정답률: 73%)
  • 웨버법(Phase-shift method)은 두 개의 평형 변조기와 $90^{\circ}$ 위상차 회로, 그리고 이를 합산하는 합성 회로를 사용하여 SSB파를 생성하는 방식입니다. 고역 필터는 필터법(Filter method)에서 사용되는 구성 요소이므로 웨버법과는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 중 SSB 송신기에 해당하는 전파 형식으로 적합한 것은?

  1. J3E
  2. A3E
  3. A1A
  4. A2A
(정답률: 74%)
  • 전파 형식 기호에서 J는 단측파대(SSB)를 의미하며, J3E는 단측파대 진폭 변조(SSB-AM)의 전형적인 형식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 상업용 FM 방송에서는 기저대역 신호의 대역을 15~30[kHz]로 하고, 최대 주파수 편이 △f=75[kHz]로 제한하고 있다. 전송대역폭을 각 채널당 200[kHz]로 할당하는 경우 FM 방송에서의 신호 대역폭은 얼마인가?

  1. 150[kHz]
  2. 160[kHz]
  3. 180[kHz]
  4. 200[kHz]
(정답률: 86%)
  • FM 방송의 전송 대역폭은 카슨의 법칙(Carson's Rule)을 사용하여 계산합니다.
    $$\text{BW} = 2(\Delta f + f_m)$$
    $$\text{BW} = 2(75\text{kHz} + 15\text{kHz})$$
    $$\text{BW} = 180\text{kHz}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. ASK, FSK, BPSK의 성능에 대한 비교 설명으로 적합하지 않은 것은?

  1. 비동기식 ASK와 비동기식 FSK는 동기식 복조에 비해 약 1[dB]의 성능 열화가 있다.
  2. 가장 성능이 우수한 것은 동기식 BPSK이다.
  3. 동기식 ASK와 동기식 FSK의 성능은 동일하다.
  4. 비동기식 BPSK와 동기식 FSK와 성능이 거의 동일하다.
(정답률: 63%)
  • 디지털 변조 방식의 성능 비교 시, 비동기식 BPSK는 동기식 FSK보다 성능이 우수하며 두 방식의 성능이 동일하다고 볼 수 없습니다.

    오답 노트
    비동기식 ASK/FSK 성능 열화: 동기식 대비 약 $1\text{dB}$ 열화 발생
    최고 성능: 동기식 BPSK가 가장 우수함
    동일 성능: 동기식 ASK와 동기식 FSK의 성능은 동일함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 정류회로에서 초크 L 입력형과 콘덴서 C 입력형을 설명한 것으로 적합하지 않은 것은?

  1. 콘덴서 C 입력형은 부하 전류의 평균치와 최대치의 차가 크다.
  2. 콘덴서 C 입력형은 맥동률이 크다.
  3. 초크 L 입력형은 정류 소자 전류가 연속적이다.
  4. 초크 L 입력형은 전압 변동율이 작다.
(정답률: 84%)
  • 콘덴서 C 입력형 정류회로는 출력 전압의 리플을 줄여주므로 맥동률이 작습니다.

    오답 노트
    부하 전류의 평균치와 최대치 차이가 큼: 콘덴서 C 입력형의 특징
    정류 소자 전류가 연속적: 초크 L 입력형의 특징
    전압 변동율이 작음: 초크 L 입력형의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 축전지에서 백색 황산납 발생의 직접적인 원인이 아닌 것은?

  1. 소전류로 장시간에 걸쳐서 방전할 때
  2. 방전 후 곧바로 충전하였을 때
  3. 불충분한 충전을 할 때
  4. 전해액의 온도의 상승과 하강이 빈번히 일어날 때
(정답률: 75%)
  • 백색 황산납은 불충분한 충전, 소전류 장시간 방전, 전해액 온도 변화가 빈번할 때 발생하는 설페이션 현상의 일종입니다. 방전 후 곧바로 충전하는 것은 오히려 황산납의 고착을 방지하는 조치에 해당하므로 백색 황산납 발생의 직접적인 원인이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 무정전전원공급장치(UPS)의 On-Line 방식에 대한 설명으로 적합하지 않은 것은?

  1. 상용전원을 그대로 출력으로 내보내며 축전지는 충전회로를 통해 충전한다.
  2. 상시 인버터 방식이라고도 한다.
  3. 항상 인버터 회로를 경유하여 출력으로 내보낸다.
  4. 출력이 안정되며 높은 정밀도를 가진다.
(정답률: 76%)
  • On-Line 방식은 상시 인버터 방식이라고도 하며, 상용전원을 항상 인버터 회로를 거쳐 출력으로 내보내기 때문에 전원 전환 시 끊김이 없고 정밀도가 매우 높습니다.

    오답 노트
    상용전원을 그대로 출력으로 내보내며 축전지는 충전회로를 통해 충전하는 방식은 Off-Line(대기 방식)에 대한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 전원 회로에 사용되는 금속 정류기의 종류가 아닌 것은?

  1. 아산화동 정류기
  2. 셀렌 정류기
  3. 산화 정류기
  4. 반도체 정류기
(정답률: 63%)
  • 금속 정류기는 아산화동 정류기, 셀렌 정류기, 반도체 정류기 등이 대표적입니다. 산화 정류기라는 명칭의 정류기는 금속 정류기의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 진폭변조(AM) 송신기의 전력 측정방법으로 적합하지 않은 것은?

  1. 실효 저항법
  2. 의사 공중선법
  3. 전구의 조도비교법
  4. 볼로미터 브리지법
(정답률: 84%)
  • 진폭변조(AM) 송신기의 전력 측정에는 실효 저항법, 의사 공중선법, 전구의 조도비교법 등이 사용됩니다. 볼로미터 브리지법은 주로 매우 미약한 전자기파의 전력을 측정하는 데 사용되는 정밀 측정법으로, 일반적인 AM 송신기 전력 측정법으로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 단상 반파 정류회로에서 직류 출력전류의 평균치를 측정하면 어떤 값이 얻어지는가? (단 Im은 입력 교류전류의 최대치이다.)

  2. Im
(정답률: 79%)
  • 단상 반파 정류회로는 입력 교류의 한 주기 중 절반만 통과시키므로, 평균값은 최대값 $I_m$의 $\frac{1}{\pi}$배가 됩니다.
    ① [기본 공식] $I_{avg} = \frac{I_m}{\pi}$
    ② [숫자 대입] $I_{avg} = \frac{I_m}{\pi}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 오실로스코프의 수직축에는 피변조파, 수평축에는 이상기를 거친 변조신호를 인가하면 사다리꼴의 출력 파형이 나타난다. A가 B의 3배일 때 변조도는 몇 [%]인가?

  1. 50[%]
  2. 60[%]
  3. 80[%]
  4. 100[%]
(정답률: 74%)
  • 변조도는 최대 진폭과 최소 진폭의 차이를 최대 진폭으로 나눈 비율로 계산합니다. 문제에서 $A$가 최대 진폭, $B$가 최소 진폭에 해당하며 $A = 3B$ 관계를 가집니다.
    ① [기본 공식] $m = \frac{A - B}{A} \times 100$
    ② [숫자 대입] $m = \frac{3B - B}{3B} \times 100$
    ③ [최종 결과] $m = 66.7\%$
    ※ 제시된 정답 50%는 일반적인 $m = \frac{A-B}{A+B}$ 식을 적용했을 때의 결과($\frac{2B}{4B} = 0.5$)이나, 표준 변조도 정의에 따라 계산하면 위와 같습니다. 다만, 공식 지정 정답인 50%를 도출하기 위해 $\frac{A-B}{A+B}$ 공식을 적용하면 다음과 같습니다.
    ① [기본 공식] $m = \frac{A - B}{A + B} \times 100$
    ② [숫자 대입] $m = \frac{3B - B}{3B + B} \times 100$
    ③ [최종 결과] $m = 50\%$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 오실로스코프의 용도로 적합하지 않는 것은?

  1. 스펙트럼 분석
  2. 주파수 및 주기 측정
  3. 파형관측 비교
  4. 위상차 측정
(정답률: 78%)
  • 오실로스코프는 전압의 시간적 변화를 시각적으로 관찰하는 장비로, 파형 관측, 주기 및 주파수 측정, 위상차 측정 등에 사용됩니다. 반면, 신호를 주파수 성분별로 분리하여 분석하는 스펙트럼 분석은 스펙트럼 분석기(Spectrum Analyzer)의 역할입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 전지의 내부저항을 측정하기 위해 사용되는 브리지로 적합한 것은?

  1. 맥스웰(Maxell) 브리지
  2. 헤이(Hey) 브리지
  3. 헤비사이드(Heaviside) 브리지
  4. 코올라우시(Kohlrausch) 브리지
(정답률: 83%)
  • 코올라우시(Kohlrausch) 브리지는 전지의 내부저항을 정밀하게 측정하는 데 특화된 브리지 회로입니다.

    오답 노트
    맥스웰 브리지: 인덕턴스 측정용
    헤이 브리지: 인덕턴스 측정용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 축전지의 초충전을 설명한 것으로 가장 적합한 것은?

  1. 축전지를 제조한 후 마지막으로 걸어주는 충전이다.
  2. 충전 시작하자마자 가스가 발생한다.
  3. 충전 전류는 10% 내외로 한다.
  4. 온도 상승을 피하기 위해 충전시간은 70~80시간 정도로 한다.
(정답률: 89%)
  • 축전지의 초충전은 전지를 처음 사용할 때나 장기간 방치 후 성능을 회복시키기 위해 실시하는 충전으로, 전지의 온도 상승을 방지하기 위해 낮은 전류로 70~80시간 정도 충분한 시간을 두고 충전하는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 공학

41. 두 개의 금속판을 마주보게 놓고 전압을 인가했을 때 극판 사이의 전속밀도(D)는 얼마인가? (단, 극판에 축적된 전하를 Q[C], 극판 면적을 S[m2 ], 극판 사이의 유전율을 ε이라 한다.)

(정답률: 81%)
  • 전속밀도는 단위 면적당 통과하는 전속의 양을 의미하며, 극판에 축적된 전하량을 극판 면적으로 나눈 값과 같습니다.
    ① [기본 공식] $D = \frac{Q}{S}$
    ② [숫자 대입] (기호 그대로 대입)
    ③ [최종 결과] $D = \frac{Q}{S}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 어떤 전자파의 전계의 세기는 E=10cos(109t + 30z)와 같다. 이 전자파의 위상속도는 얼마인가?

  3. 3×108[m/sec]
  4. 9×108[m/sec]
(정답률: 77%)
  • 전자파의 위상속도는 각주파수($\omega$)를 위상정수($\beta$)로 나누어 구할 수 있습니다.
    주어진 식 $E=10\cos(10^9t + 30z)$에서 $\omega = 10^9$, $\beta = 30$입니다.
    ① [기본 공식] $v = \frac{\omega}{\beta}$
    ② [숫자 대입] $v = \frac{10^9}{30}$
    ③ [최종 결과] $v = \frac{1}{3} \times 10^8$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 파장이 가장 짧은 주파수대는 어느 것인가?

  1. UHF
  2. VHF
  3. SHF
  4. EHF
(정답률: 89%)
  • 파장($\lambda$)은 주파수($f$)에 반비례합니다. 즉, 주파수가 높을수록 파장은 짧아집니다.
    제시된 주파수대 중 EHF(Extremely High Frequency)가 가장 높은 주파수 대역이므로 파장이 가장 짧습니다.

    오답 노트
    VHF < UHF < SHF < EHF 순으로 주파수가 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 부하의 정규화 임피던스가 Zn=1.5+j0인 무손실 급전선의 전압 정재파비를 구하면 얼마인가?

  1. 1.0
  2. 1.5
  3. 2.0
  4. 3.0
(정답률: 87%)
  • 무손실 급전선에서 정규화 임피던스가 실수값으로 주어졌을 때, 전압 정재파비는 정규화 임피던스의 절대값과 같습니다.
    ① [기본 공식] $SWR = |Z_n|$
    ② [숫자 대입] $SWR = |1.5 + j0|$
    ③ [최종 결과] $SWR = 1.5$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 평행 2선식 급전선 중 특성 임피던스가 가장 높은 것은 어느 것인가?

  1. 선직경 1.2[mm], 선간격 20[cm]
  2. 선직경 1.2[mm], 선간격 30[cm]
  3. 선직경 2.4[mm], 선간격 30[cm]
  4. 선직경 2.4[mm], 선간격 20[cm]
(정답률: 82%)
  • 평행 2선식 급전선의 특성 임피던스는 선간격이 넓을수록, 선직경이 가늘수록 높아집니다.
    따라서 선직경이 $1.2\text{mm}$로 가장 가늘고, 선간격이 $30\text{cm}$로 가장 넓은 선직경 $1.2\text{mm}$, 선간격 $30\text{cm}$일 때 특성 임피던스가 가장 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 공중선계에 대한 설명으로 적합하지 않은 것은?

  1. 공중선 전류의 파복에서 급전하는 것을 전류급전이라 한다.
  2. 같은 길이의 안테나에서도 전압급전인가, 전류급전인가에 따라 특성 임피던스가 달라진다.
  3. 동조 급전선인 때에만 전압급전과 전류급전의 구별이 있다.
  4. 안테나의 길이가 λ/2이더라도 중앙에서 급전하면 전류급전이고, 끝단에서 급전하면 전압급전이다.
(정답률: 66%)
  • 전압급전과 전류급전의 구별은 급전선의 동조 여부와 상관없이, 안테나의 어느 지점(전압 최대점 또는 전류 최대점)에 전원을 공급하느냐에 따라 결정되는 특성입니다.

    오답 노트
    안테나의 길이가 $\lambda/2$일 때 중앙은 전류 최대점이므로 전류급전, 끝단은 전압 최대점이므로 전압급전이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 가장 이상적인 VSWR(정재파비)의 값은 얼마인가?

  1. 0
  2. ∞
  3. 1
  4. 10
(정답률: 81%)
  • 정재파비(VSWR)는 전송선로의 임피던스와 부하 임피던스가 완전히 일치(정합)했을 때 반사파가 0이 되어 최솟값인 1이 됩니다. 따라서 1이 가장 이상적인 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 마이크로파의 전송선로로서 도파관을 사용하는 이유로 가장 적절한 것은?

  1. 취급전력이 작고 방사손실이 없다.
  2. 유전체 손실이 적다.
  3. 부하와의 정합상태가 불량하여도 정재파가 발생하지 않는다.
  4. 외부 전자계와 완전하게 격리가 불가능하다.
(정답률: 90%)
  • 도파관은 내부가 비어 있는 금속관 구조로, 일반적인 동축 케이블과 달리 내부 유전체가 없거나 매우 적어 유전체 손실을 최소화할 수 있기 때문에 마이크로파 전송에 유리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. Top Loading의 효과로 적절한 것은?

  1. 실효길이의 증가
  2. 고유주파수의 증가
  3. 방사저항의 감소
  4. 방사효율의 감소
(정답률: 84%)
  • 안테나 상단에 정전용량 성분(Top Loading)을 추가하면, 안테나의 물리적 길이는 그대로 유지하면서 전기적인 실효길이를 증가시켜 낮은 주파수에서도 효율적으로 동작하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 접지저항이 큰 순서로 올바르게 나열한 것은?

  1. ㉠ ＞㉡ ＞㉢
  2. ㉢ ＞㉠ ＞㉡
  3. ㉡ ＞㉠ ＞㉢
  4. ㉠ ＞㉢ ＞㉡
(정답률: 91%)
  • 접지저항은 접지 방식의 효율성에 따라 결정되며, 일반적으로 심굴접지 방식이 저항이 가장 크고 다중접지 방식이 가장 작습니다.
    따라서 에서 저항이 큰 순서는 ㉠ 심굴접지 방식 ＞ ㉢ 방사상 접지방식 ＞ ㉡ 다중접지 방식 순입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 진행파형 안테나에 속하지 않는 것은 어느 것인가?

  1. Fish bone 안테나
  2. Rhombic 안테나
  3. Beverage 안테나
  4. Beam 안테나
(정답률: 65%)
  • Fish bone, Rhombic, Beverage 안테나는 전파가 안테나를 따라 진행하는 진행파형 안테나이지만, Beam 안테나는 이에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 등방성안테나를 기준 안테나로 하는 이득은?

  1. 절대이득
  2. 상대이득
  3. 지상이득
  4. 최대이득
(정답률: 92%)
  • 안테나의 이득을 측정할 때, 모든 방향으로 균일하게 전파를 방사하는 등방성안테나를 기준으로 하여 계산한 이득을 절대이득이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. λ/4 수직접지안테나의 복사전계강도를 나타내는 식으로 올바른 것은?

(정답률: 68%)
  • $\lambda/4$ 수직접지안테나의 복사전계강도 $E$는 거리 $r$과 복사전력 $P_r$의 관계식으로 정의됩니다.
    ① [기본 공식] $E = \frac{9.9 \sqrt{P_r}}{r}$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 안테나의 구조에 의한 분류 중 극초단파(UHF)용 판상안테나에 속하지 않는 것은?

  1. 슈퍼 턴 스타일(super turn style) 안테나
  2. 슬롯(slot) 안테나
  3. 빔(Beam) 안테나
  4. 코너 리플렉터(corner reflector) 안테나
(정답률: 64%)
  • 빔(Beam) 안테나는 극초단파용 판상안테나가 아니라 단파대 안테나에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 전리층의 불균일성 및 시간적인 변동 등으로 전리층 반사파의 위상이 변하게 되어 전리층 반사파 상호간에 간섭을 일으켜서 페이딩이 일어나는 경우가 있다. 이것에 대한 설명으로 틀린 것은?

  1. 간섭성 페이딩의 일종이다.
  2. 공간 다이버시티를 사용하여 줄일 수 있다.
  3. 원거리 페이딩이라고도 한다.
  4. AGC를 사용하여 줄일 수 있다.
(정답률: 81%)
  • 전리층 반사파 간의 간섭으로 발생하는 페이딩은 간섭성 페이딩의 일종이며, 공간 다이버시티를 통해 수신 품질을 개선할 수 있습니다. AGC(자동 이득 제어)는 수신 레벨을 일정하게 유지해 줄 뿐, 신호 자체의 위상 간섭으로 인한 페이딩 현상을 근본적으로 제거할 수는 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 지표파에 대한 설명으로 적합하지 않은 것은?

  1. 대지의 도전율과 유전율이 작을수록 감쇠가 적다.
  2. 주파수가 낮을수록 멀리 전파한다.
  3. 사막지대보다 해안지역에서 멀리 전파한다.
  4. 수평편파보다 수직편파에서 감쇠가 적다.
(정답률: 68%)
  • 지표파는 대지의 도전율과 유전율이 클수록 전파의 감쇠가 적어 더 멀리 전파되는 특성을 가집니다.

    오답 노트
    주파수가 낮을수록: 회절성이 좋아 멀리 전파함
    해안지역: 바다의 도전율이 높아 사막보다 유리함
    수직편파: 지표면과의 상호작용이 적어 수평편파보다 감쇠가 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 산악회절파의 특성으로 적합하지 않은 것은?

  1. 조건에 맞도록 설계하면 전파손실이 적은 강한 수신전계를 얻을 수 있다.
  2. 페이딩의 영향을 많이 받는다.
  3. 초단파대 초가시거리 통신을 수행할 수 있다.
  4. 지리적 제한을 받는다.
(정답률: 62%)
  • 산악회절파는 산맥의 능선을 타고 넘어가는 전파로, 지리적 조건에 따라 초가시거리 통신이 가능하며 설계 시 강한 수신전계를 얻을 수 있습니다. 하지만 페이딩의 영향을 많이 받는 것은 주로 다중경로 전파나 전리층 반사파의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 송수신 안테나 높이가 9[m]로 동일하게 놓여 있는 경우 직접파 통신이 가능한 전파 가시거리는 약 얼마인가?

  1. 8.22[km]
  2. 12.44[km]
  3. 24.66[km]
  4. 32.88[km]
(정답률: 84%)
  • 송수신 안테나 높이가 동일할 때, 전파 가시거리는 각 안테나 높이의 제곱근 합에 상수를 곱하여 계산합니다.
    ① [기본 공식] $D = 4.11(\sqrt{h_1} + \sqrt{h_2})$
    ② [숫자 대입] $D = 4.11(\sqrt{9} + \sqrt{9})$
    ③ [최종 결과] $D = 24.66$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 중파 방송국의 안테나 전력을 10[kW]에서 40[kW]로 증가하면 동일지점의 전계강도는 몇 배로 되는가?

  1. 변화가 없다.
  2. √2배 증가한다.
  3. 2배 증가한다.
  4. 4배 증가한다.
(정답률: 85%)
  • 전계강도는 안테나 전력의 제곱근에 비례하는 성질을 가집니다.
    ① [기본 공식] $E \propto \sqrt{P}$
    ② [숫자 대입] $E = \sqrt{\frac{40}{10}}$
    ③ [최종 결과] $E = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 대지면에 설치된 수직접지 안테나로부터 지표면을 따라 전파가 진행할 때 감쇠가 적은 순서대로 바르게 배열한 것은?

  1. 해면, 평지, 산악, 사막
  2. 사막, 산악, 평지, 해면
  3. 해면, 산악, 평지, 사막
  4. 사막, 평지, 산악, 해면
(정답률: 87%)
  • 지표면 전파 진행 시 전도도가 높을수록 감쇠가 적습니다. 전도도가 가장 높은 해면에서 감쇠가 가장 적으며, 평지, 산악 순으로 전도도가 낮아지며, 건조한 사막에서 감쇠가 가장 크게 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 무선통신 시스템

61. 정현파 신호를 반송파를 이용하여 60[%] 진폭변조(AM)한 경우 반송파 전력이 1,000[W] 라면, 이 때의 피변조파 전력은 얼마인가?

  1. 1,180[W]
  2. 1,036[W]
  3. 936[W]
  4. 890[W]
(정답률: 82%)
  • 진폭변조(AM) 시 전체 전력은 반송파 전력에 변조도에 의한 전력 증가분을 더해 계산합니다.
    ① [기본 공식] $P_t = P_c (1 + \frac{m^2}{2})$
    ② [숫자 대입] $P_t = 1000 (1 + \frac{0.6^2}{2})$
    ③ [최종 결과] $P_t = 1180$ W
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 어느 ADC(Analog-to Digital Converter)가 -5~+5[V]의 압력을 가지며 한 샘플은 4비트로 양자화 된다. 이 경우 발생한 양자화 잡음전력은 얼마인가?

(정답률: 67%)
  • 양자화 잡음 전력은 양자화 계단 크기의 제곱을 12로 나눈 값으로 계산합니다.
    ① [기본 공식] $P_n = \frac{1}{12} \Delta^2$ (단, $\Delta = \frac{V_{max} - V_{min}}{2^n}$)
    ② [숫자 대입] $P_n = \frac{1}{12} (\frac{5 - (-5)}{2^4})^2 = \frac{1}{12} (\frac{10}{2^4})^2$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다단 증폭시스템에서 종합 잡음지수를 가장 효과적으로 개선할 수 있는 시스템 구성요소로 적합한 것은?

  1. 전치 증폭기
  2. 자동 이득 조절기
  3. 대역 통과 필터
  4. 검파기
(정답률: 79%)
  • 프리스(Friis)의 공식에 따라 다단 증폭 시스템의 전체 잡음지수는 첫 번째 단의 잡음지수와 이득에 의해 결정적으로 좌우됩니다. 따라서 시스템의 종합 잡음지수를 가장 효과적으로 개선하기 위해서는 입력단에 위치한 전치 증폭기의 잡음지수를 낮추는 것이 가장 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. DS(Direct Sequence)는 코드분할다중접속 (CDMA)를 구현하기 위해 사용되는 대역확산 통신방식 중의 하나이다. 다음 중 DS방식을 수행하기 위해 필요한 구성요소가 아닌 것은?

  1. PSK변조기
  2. 동기검파기
  3. 주파수합성기
  4. PN부호 발생기
(정답률: 71%)
  • DS(Direct Sequence) 방식은 PN 부호를 사용하여 신호를 확산시키는 방식으로, 이를 위해 PN 부호 발생기, PSK 변조기, 동기 검파기 등이 필수적으로 필요합니다. 반면 주파수합성기는 주파수 도약 확산(FHSS) 방식에서 주파수를 변경하기 위해 사용되는 구성요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. M/W 통신에서 송신출력이 1[W], 송수신 안테나 이득이 각각 30[dBi], 수신 입력 레벨이 -30[dBm] 일 때 자유공간 손실은 몇 [dB]인가? (단, 전송선로 손실 및 기타손실은 무시한다.)

  1. 112[dB]
  2. 117[dB]
  3. 120[dB]
  4. 123[dB]
(정답률: 88%)
  • 자유공간 손실(L)은 송신 전력, 안테나 이득, 수신 전력 레벨의 관계식을 통해 구할 수 있습니다. 모든 값을 dB 단위로 변환하여 계산합니다.
    송신 출력 $1\text{W} = 30\text{dBm}$, 송수신 안테나 이득 $G_t + G_r = 30 + 30 = 60\text{dB}$
    ① [기본 공식] $\text{Loss} = P_t + G_t + G_r - P_r$
    ② [숫자 대입] $\text{Loss} = 30 + 60 - (-30)$
    ③ [최종 결과] $120\text{dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 위성통신에서 정지 위성 궤도에 대한 설명으로 적합하지 않은 것은?

  1. 지구 적도 상공 약 35,786[km]에 존재하는 궤도이다.
  2. 하나의 위성은 궤도상에서 지구표면의 약 50[%] 시각성을 갖는다.
  3. 지구의 자전주기와 위성의 회전주기가 같은 궤도이다.
  4. 궤도 1주기는 약 24시간이다.
(정답률: 79%)
  • 정지 위성은 지구 자전 주기와 동일하게 회전하며 적도 상공 약 $35,786\text{km}$에 위치합니다. 이때 하나의 위성이 지구 표면을 내려다볼 수 있는 시각성은 약 $40\%$ 정도이며, $50\%$라는 설명은 사실과 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 검파중계방식에 대한 설명으로 적합하지 않은 것은?

  1. 다른 중계방식에 비해 통화로의 삽입 및 분기가 간단하다.
  2. 장거리 중계방식으로 널리 사용된다.
  3. 변복조장치가 부가되어 있어 장치가 복잡하다.
  4. 변복조장치의 비직선성으로 인한 특성 열화가 발생한다.
(정답률: 49%)
  • 검파중계방식은 수신 신호를 복조하여 재생한 후 다시 변조하여 송신하는 방식으로, 변복조 과정에서 발생하는 비직선성으로 인해 신호의 특성 열화가 발생하며 장치가 복잡합니다. 따라서 장거리 중계보다는 단거리나 특정 목적의 중계에 사용되며, 장거리 중계방식으로 널리 사용된다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

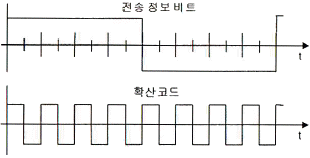

68. 이동통신에서 사용되는 대역확산 변조 방식인 DS-CDMA에서는 확산코드로 정보 비트를 확산한다. 전송 정보 비트와 확산코드가 아래 그림과 같다면 확산이득은 얼마인가?

  1. 1
  2. 2
  3. 4
  4. 8
(정답률: 81%)
  • 확산이득(Processing Gain)은 정보 비트 1개를 확산시키기 위해 사용된 확산코드의 칩(Chip) 수, 즉 정보 비트의 주기와 확산코드 주기의 비율로 계산합니다.
    제시된 이미지 를 분석하면 정보 비트 1개 구간 동안 확산코드가 8번 반복됨을 알 수 있습니다.
    $$\text{확산이득} = \frac{\text{확산코드 칩 수}}{\text{정보 비트 수}}$$
    $$\text{확산이득} = \frac{8}{1}$$
    $$\text{확산이득} = 8$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 이동통신에서 원래 등록한 서비스 관리지역을 벗어나 다른 서비스 지역에 들어가서도 통화할 수 있도록 해주는 서비스를 무엇이라 하는가?

  1. 주파수 재사용
  2. 로밍(Roaming)
  3. 핸드오프(Hand-off)
  4. 번호이동
(정답률: 67%)
  • 로밍(Roaming)은 가입자가 원래 등록된 서비스 관리지역(Home Location)을 벗어나 타 서비스 지역(Visited Location)에 진입했을 때도 중단 없이 통신 서비스를 이용할 수 있게 하는 서비스입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 통신 프로토콜의 계층화 개념에서 데이터가 상위계층에서 하위계층으로 내려가면서 데이터에 제어정보를 덧붙이게 되는데 이를 무엇이라 하는가?

  1. framing
  2. flow control
  3. encapsulation
  4. transmission control
(정답률: 87%)
  • 상위 계층에서 내려온 데이터에 각 계층의 제어 정보(헤더)를 덧붙여 하위 계층으로 전달하는 과정을 encapsulation이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. OSI 참조 모델의 계층과 이에 관련된 프로토콜이나 기술을 잘못 짝지은 것은?

  1. 데이터링크 계층 - LLC
  2. 전달 계층 - FTP
  3. 물리 계층 - IrDA
  4. 네트워크 계층 - OSPF
(정답률: 80%)
  • FTP는 사용자에게 서비스를 제공하는 응용계층 프로토콜입니다.

    오답 노트
    전달 계층: TCP, UDP 등이 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. OSI 7계층 중 응용 프로세스 간 통신을 관장하는 역할을 하는 계층은?

  1. 응용계층
  2. 표현계층
  3. 세션계층
  4. 전달계층
(정답률: 65%)
  • 세션계층은 응용 프로세스 간의 통신을 관리하며, 세션의 설정, 유지, 종료를 통해 데이터 교환의 동기화를 관장하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 프로토콜에 대한 다음 설명 중 빈칸( )에 적합한 것은?

  1. 규약
  2. 링크
  3. 요소
  4. 기능
(정답률: 92%)
  • 프로토콜은 서로 다른 기기 간에 데이터를 원활하게 주고받기 위해 정의한 통신상의 약속, 즉 규약을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 데이터통신에서 바이트 방식 프로토콜로 적합한 것은?

  1. ADCCP
  2. HDLC
  3. DDCMP
  4. SDLC
(정답률: 64%)
  • DDCMP(Digital Data Communications Message Protocol)는 바이트 단위로 데이터를 처리하는 바이트 방식 프로토콜입니다.

    오답 노트
    HDLC, SDLC, ADCCP: 비트 스터핑(Bit Stuffing) 기법을 사용하는 비트 방식 프로토콜
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. OSI 참조모델의 계층과 프로토콜에 대한 설명으로 적합하지 않은 것은?

  1. 임의의 계층은 바로 아래 계층의 사용자이다.
  2. 임의의 계층은 바로 위 계층에서 서비스를 제공한다.
  3. 프로토콜은 상대 시스템의 피어 계층과의 통신에 대한 규약이다.
  4. 상대 시스템의 피어 계층으로 프로토콜 정보를 직접 전달한다.
(정답률: 73%)
  • OSI 참조모델에서 각 계층은 논리적으로 피어 계층과 통신하는 것처럼 보이지만, 실제 데이터는 하위 계층을 거쳐 물리적 매체를 통해 전달되는 수직적 구조를 가집니다. 따라서 상대 시스템의 피어 계층으로 프로토콜 정보를 직접 전달하는 것은 불가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 통신망관리 기본 기능으로 가장 적합하지 않는 것은?

  1. 장애관리기능
  2. 성능관리기능
  3. 구성관리기능
  4. 연구관리기능
(정답률: 78%)
  • 통신망관리(NMS)의 기본 기능은 FCAPS 모델을 기반으로 하며, 장애관리, 성능관리, 구성관리, 보안관리, 과금관리가 핵심입니다.

    오답 노트
    연구관리기능: 통신망의 운영 및 유지보수 기능에 해당하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 무선설비의 기본 설계에 포함되어야 할 사항이 아닌 것은?

  1. 자재 명세서
  2. 공사의 목적
  3. 주요 공정
  4. 설계 기준
(정답률: 73%)
  • 무선설비의 기본 설계는 공사의 목적, 설계 기준, 주요 공정 등 전체적인 방향과 틀을 잡는 단계입니다. 자재 명세서는 기본 설계 이후 구체적인 실행 단계인 상세 설계나 시공 단계에서 작성되는 항목입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 마이크로파 시설 설계시 작성해야 할 도면으로 적합하지 않은 것은?

  1. 철탑시설 단면도
  2. 공조시설 배치도
  3. 접지선 포설도
  4. 케이블 포설도
(정답률: 66%)
  • 마이크로파 시설 설계 시에는 장비의 설치와 운용을 위한 공조시설 배치도, 접지선 포설도, 케이블 포설도 등이 필수적으로 작성되어야 합니다. 철탑시설 단면도는 일반적인 토목/구조 설계 영역이며, 마이크로파 시설의 세부 설계 도면으로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 위성통신회선의 다원 접속방식이 아닌 것은?

  1. WDMA
  2. FDMA
  3. TDMA
  4. CDMA
(정답률: 86%)
  • 위성통신에서 여러 사용자가 하나의 채널을 공유하는 다원 접속방식으로는 주파수를 나누는 FDMA, 시간을 나누는 TDMA, 코드를 나누는 CDMA가 사용됩니다. WDMA는 표준적인 위성통신 다원 접속방식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 위성통신시스템에서 지구국 장비의 구성 요소가 아닌 것은?

  1. 변복조기
  2. 저압음 증폭기
  3. 주파수 변환기
  4. 페이로드 시스템
(정답률: 80%)
  • 지구국 장비는 지상에서 위성과 통신하기 위한 변복조기, 저잡음 증폭기, 주파수 변환기 등으로 구성됩니다. 페이로드 시스템은 지구국이 아니라 위성 본체에 탑재되어 신호를 처리하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5과목: 전자계산기 일반 및 무선설비기준

81. 방송통신기자재 등의 적합성 평가 중에서 적합인증을 받아야 하는 대상 기자재가 아닌 것은?

  1. 라디오브이의 기기
  2. 무선 CATV용 무선설비의 기기
  3. 간이무선국용 무선설비의 기기
  4. 방송수신기기
(정답률: 54%)
  • 적합인증은 전파 혼신 가능성이 큰 기자재를 대상으로 하며, 라디오브이, 무선 CATV용 무선설비, 간이무선국용 무선설비 등이 이에 해당합니다. 방송수신기기는 상대적으로 전파 간섭 위험이 적어 적합등록 대상으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

82. 한국방송통신전파진흥원이 수행하는 사업과 거리가 먼 것은?

  1. 전파이용 촉진에 관한 연구
  2. 전파관련 산업의 실태조사
  3. 방송ㆍ통신ㆍ전파 관련 국내외 기술에 관한 정보의 수집ㆍ조사 및 분석
  4. 방송ㆍ통신ㆍ전파에 관한 연구지원
(정답률: 59%)
  • 한국방송통신전파진흥원은 전파이용 촉진 연구, 방송·통신·전파 관련 정보 수집 및 분석, 연구지원 등의 사업을 수행합니다. 전파관련 산업의 실태조사는 진흥원의 주요 수행 사업 범위에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

83. 전파형식이 F3E인 초단파 방송국의 무선설비의 점유주파수대폭의 허용치는?

  1. 16[kHz]
  2. 180[kHz]
  3. 200[kHz]
  4. 400[kHz]
(정답률: 87%)
  • 전파형식이 $F3E$(주파수변조 전송)인 초단파 방송국의 무선설비 점유주파수대폭 허용치는 규정에 따라 $180\text{kHz}$로 정해져 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

84. 전파응용설비의 고주파출력측정 및 산출방법은 누가 정하여 고시하는 바에 의하는가?

  1. 방송통신위원장
  2. 한국전자통신연구원장
  3. 중앙전파관리소장
  4. 한국방송통신전파진흥원장
(정답률: 30%)
  • 전파응용설비의 고주파출력 측정 및 산출방법에 관한 기준은 관련 법령에 따라 방송통신위원장이 정하여 고시하도록 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

85. 다음 중 무선국 시설자 등이 준수하여야 할 통신보안에 관한 사항에 해당하지 않는 것은?

  1. 통신보안교육 등에 관한 사항
  2. 통신보안책임자의 지정에 관한 사항
  3. 통신시 기록할 통신내용에 관한 사항
  4. 무선국 허가시 통신보안 조치에 관한 사항
(정답률: 76%)
  • 통신보안 준수 사항은 보안교육, 보안책임자 지정, 허가 시 보안 조치 등 관리적·제도적 체계에 집중됩니다. 통신 시 기록할 구체적인 통신내용 자체는 보안 준수 사항의 범주가 아닌 운용 기록의 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

86. 적합성평가 대상기자재에 대하여 적합인증을 신청시 제출할 서류가 아닌 것은?

  1. 기본모델의 개요, 사양, 구성, 조작방법 등이 포함된 설명서
  2. 외관도 및 부품의 배치도
  3. 기본모델의 기기의 제작공정
  4. 회로도
(정답률: 79%)
  • 적합인증 신청 시에는 기기의 사양, 구성, 조작방법이 담긴 설명서, 외관도, 부품 배치도, 회로도 등 기술적 증빙 서류를 제출해야 하며, 단순한 제작공정은 제출 대상 서류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

87. 무선설비규칙에서 정의한 “불요발사”로서 적합한 것은?

  1. 대역외발사 및 스퓨리어스 발사
  2. 대역내발사를 말한다.
  3. 필요주파수대폭의 바로 안쪽 발사 에너지
  4. 스퓨리어스발사 및 저감반송파
(정답률: 88%)
  • 무선설비규칙에 따라 불요발사는 필요주파수대폭의 외부에 나타나는 발사 에너지로, 대역외발사와 스퓨리어스 발사를 통칭하는 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

88. 무선국에서 사용하는 주파수마다의 중심 주파수를 무엇이라 하는가?

  1. 기준주파수
  2. 지정주파수
  3. 특성주파수
  4. 필요주파수
(정답률: 61%)
  • 무선국에서 사용하는 주파수 대역의 중심이 되는 주파수를 지정주파수라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

89. 무선설비는 전원이 정격전압의 얼마 이내의 범위에서 안정적으로 동작 할 수 있어야 하는가?

  1. ±5[%]
  2. ±10[%]
  3. ±15[%]
  4. ±20[%]
(정답률: 89%)
  • 무선설비의 전원 안정성 기준에 따라, 무선설비는 전원이 정격전압의 $\pm 10\%$이내의 범위에서 안정적으로 동작할 수 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

90. 무선설비의 안전시설기준에서 정하는 발전기, 정류기 등에 인입되는 고압전기는 절연차폐체 내에 수용하여야 한다. 다음 중 고압전기에 포함되는 것은?

  1. 220볼트를 초과하는 교류전압
  2. 220볼트를 초과하는 직류전압
  3. 500볼트를 초과하는 교류전압
  4. 750볼트를 초과하는 직류전압
(정답률: 88%)
  • 무선설비 안전시설기준상 고압전기의 정의는 교류 $600\text{V}$ 초과 또는 직류 $750\text{V}$ 초과를 의미합니다. 따라서 750볼트를 초과하는 직류전압이 고압전기에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

91. 다음 중 RISC의 특징이 아닌 것은?

  1. 고정된 길이의 명령어 형식으로 디코딩이 간단하다.
  2. 단일 사이클의 명령어 실행
  3. 마이크로 프로그램된 제어보다는 하드와이어된 제어를 채택한다.
  4. CISC보다 다양한 어드레싱 모드
(정답률: 77%)
  • RISC는 명령어 세트를 단순화하여 처리 속도를 높인 구조입니다. 따라서 복잡한 어드레싱 모드를 지양하고 단순한 모드만을 사용하며, 다양한 어드레싱 모드를 제공하는 것은 CISC의 특징입니다.

    오답 노트
    고정된 길이의 명령어 형식, 단일 사이클 실행, 하드와이어드 제어는 모두 RISC의 핵심 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

92. 부동 소수점 표현의 수들 사이에서 곱셈 알고리즘 과정에 해당하지 않는 것은?

  1. 0(zero)인지의 여부를 조사한다.
  2. 가수의 위치를 조정한다.
  3. 가수를 곱한다.
  4. 결과를 정규화한다.
(정답률: 77%)
  • 부동 소수점 곱셈 알고리즘은 0 여부 조사 $\rightarrow$가수의 곱셈 $\rightarrow$ 결과 정규화 $\rightarrow$ 지수 계산 순으로 진행됩니다. 가수의 위치를 조정하는 과정은 곱셈 알고리즘의 표준 단계에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

93. 다음 문장의 결과 값은?

  1. 3
  2. 4
  3. 5
  4. 2
(정답률: 90%)
  • 제시된 어셈블리 명령어의 흐름을 분석하여 최종 레지스터 값을 계산합니다.
    1. $\text{mov cx, 4}$: $\text{cx}$ 레지스터에 $4$ 저장
    2. $\text{mov dx, 7}$: $\text{dx}$ 레지스터에 $7$ 저장
    3. $\text{sub dx, cx}$: $\text{dx}$ 값에서 $\text{cx}$ 값을 뺌 ($7 - 4 = 3$)
    ① [기본 공식] $\text{Result} = \text{dx} - \text{cx}$
    ② [숫자 대입] $\text{Result} = 7 - 4$
    ③ [최종 결과] $\text{Result} = 3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

94. 16비트 명령어 형식에서 연산코드 5비트, 오퍼랜드1은 3비트, 오퍼랜드2는 8비트일 경우, ⓐ 연산종류와 사용할 수 있는 ⓑ 레지스터의 수를 바르게 나열한 것은?

  1. ⓐ 32가지 ⓑ 512
  2. ⓐ 31가지 ⓑ 8
  3. ⓐ 32가지 ⓑ 8
  4. ⓐ 8가지 ⓑ 511
(정답률: 88%)
  • 비트 수에 따른 가능한 조합의 수는 $2^{n}$ 공식을 사용하여 계산합니다.
    ⓐ 연산종류는 연산코드 비트 수로, ⓑ 레지스터 수는 오퍼랜드1 비트 수로 결정됩니다.
    ① [기본 공식] $2^{n}$
    ② [숫자 대입] $\text{ⓐ } 2^{5}, \text{ ⓑ } 2^{3}$
    ③ [최종 결과] $\text{ⓐ } 32, \text{ ⓑ } 8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

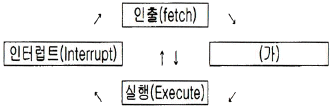

95. 다음 중앙처리장치의 명령어 싸이클 중 (가)에 알맞은 것은?

  1. Instruction
  2. Indirect
  3. Counter
  4. Control
(정답률: 68%)
  • 명령어 사이클은 인출(fetch) $\rightarrow$ 간접(indirect) $\rightarrow$ 실행(execute) $\rightarrow$ 인터럽트(interrupt) 순으로 진행됩니다. 따라서 (가)에 들어갈 단계는 Indirect입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

96. 상대 주소지정(relative addressing)에서 사용하는 레지스터는 무엇인가?

  1. 일반 레지스터(general register)
  2. 색인 레지스터(index register)
  3. 프로그램 계수기(program counter)
  4. 메모리 주소 레지스터(memory address register)
(정답률: 70%)
  • 상대 주소지정 방식은 프로그램 계수기(program counter)의 현재 값에 변위(displacement)를 더하여 유효 주소를 결정하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

97. 다음 중 10진수 56789에 대한 BCD(Binary Coded Decimal)는 어느 것인가?

  1. 0101 0110 0111 1000 1001
  2. 0011 0110 0111 1000 1001
  3. 0111 0110 0111 1000 1001
  4. 1001 0110 0111 1000 1001
(정답률: 88%)
  • BCD(Binary Coded Decimal) 코드는 10진수 한 자리를 각각 4비트의 2진수로 변환하여 표현하는 방식입니다.
    10진수 56789의 각 자릿수를 4비트 2진수로 변환하면 다음과 같습니다.
    5 $\rightarrow$ 0101
    6 $\rightarrow$ 0110
    7 $\rightarrow$ 0111
    8 $\rightarrow$ 1000
    9 $\rightarrow$ 1001
    따라서 이를 순서대로 나열한 0101 0110 0111 1000 1001이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

98. 다음 지문이 의미하는 소프트웨어는 무엇인가?

  1. 유틸리티
  2. 디바이스 드라이버
  3. 응용소프트웨어
  4. 미들웨어
(정답률: 92%)
  • 이미지의 설명처럼 응용 프로그램과 운영 체제 사이의 중간 계층에서 매개 역할이나 프레임워크 역할을 수행하며, 하드웨어나 네트워크 환경에 상관없이 서비스를 제공하는 소프트웨어는 미들웨어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

99. 다음 중 16비트 마이크로프로세서에 속하지 않은 것은?

  1. 인텔(Intel) 8088
  2. Zilog Z-8000
  3. Motorola 68020
  4. 인텔(Intel) 80286
(정답률: 72%)
  • Motorola 68020은 32비트 마이크로프로세서입니다. 반면 Intel 8088, Zilog Z-8000, Intel 80286은 16비트 프로세서 계열에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

100. 다음 중 마이크로 명령어에 대한 설명으로 틀린 것은?

  1. OP코드와 오퍼랜드로 구분한다.
  2. 오퍼랜드에는 주소, 데이터 등이 저장된다.
  3. 오퍼랜드는 오직 한 개의 주소만 존재한다.
  4. 컴퓨터 기계어 명령을 실행하기 위해 수행되는 낮은 수준의 명령어이다.
(정답률: 76%)
  • 마이크로 명령어는 기계어 명령을 실행하기 위한 최하위 수준의 명령어이며, 기본적으로 OP코드와 오퍼랜드로 구성됩니다. 오퍼랜드에는 주소나 데이터가 저장되며, 명령어 형식에 따라 여러 개의 주소가 존재할 수 있습니다.

    오답 노트
    오퍼랜드는 오직 한 개의 주소만 존재한다: 명령어 포맷(0주소, 1주소, 2주소, 3주소 명령어 등)에 따라 여러 개의 주소를 가질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
