무선설비산업기사 필기 기출문제복원 (2007-09-02)

무선설비산업기사
(2007-09-02 기출문제)

목록

1과목: 디지털 전자회로

1. FM 방식에서 변조를 깊게 하여 최대 주파수 편이가 △f라고 했을 때 주파수 대역폭 B는?

  1. B=△f
  2. B=2ㆍ△f
  3. B=3ㆍ△f
  4. B=4ㆍ△f
(정답률: 77%)
  • FM 방식에서 변조를 깊게 하면 주파수 편이가 커지게 됩니다. 주파수 편이가 △f일 때, 신호의 최대 주파수 변화는 △f이므로 이를 수용하기 위해서는 주파수 대역폭 B가 최소 △f가 되어야 합니다. 그러나 FM 방식에서는 변조를 깊게 하여 주파수 편이를 더 크게 만들 수 있습니다. 이때 주파수 대역폭 B는 △f의 2배가 됩니다. 따라서 정답은 "B=2ㆍ△f"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. RC 결합 저주파 증폭회로에서 낮은 주파수의 이득이 감소되는 주 원인은?

  1. 병렬 커패시턴스 때문에
  2. 이미터의 저항 때문에
  3. 컬렉터의 저항 때문에
  4. 결합 커패시턴스의 영향 때문에
(정답률: 70%)
  • RC 결합 저주파 증폭회로에서 낮은 주파수의 이득이 감소되는 주 원인은 "결합 커패시턴스의 영향 때문에"입니다. 이는 결합 커패시턴스가 저주파에서는 큰 임피던스를 가지기 때문에, 이로 인해 신호가 회로를 통과할 때 감쇠되기 때문입니다. 따라서, 이를 보상하기 위해 결합 커패시턴스를 적절히 선택하거나, 다른 회로 구성을 고려해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음은 수정편의 리액턴스 특성이다. 발진에 이용되는 주파수 범위는?

  1. ωs＜ω＜ωP
  2. ωP＜ω
  3. ωS＞ω
  4. ωS=ω
(정답률: 알수없음)
  • 수정편의 리액턴스는 일정한 값을 유지하다가 어느 특정 주파수에서 급격하게 변화하는데, 이를 발진 회로에서 이용하기 위해서는 그 변화가 일어나는 주파수 범위를 알아야 한다. 위 그래프에서는 ωs와 ωP가 각각 변화가 시작되는 주파수와 끝나는 주파수를 나타내고 있으며, 이를 보면 ωs보다는 주파수가 높고(ωS＞ω), ωP보다는 주파수가 낮은(ωP＜ω) 범위에서 변화가 일어나기 때문에 정답은 "ωs＜ω＜ωP"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 1[㎑] 신호파로 710[㎑] 반송파를 진폭 변조했을 때 피변조파에 포함되지 않는 주파수[㎑]는?

  1. 700
  2. 709
  3. 710
  4. 711
(정답률: 알수없음)
  • 진폭 변조란 신호의 진폭을 변화시켜 신호를 전송하는 방식입니다. 이때, 피변조파는 원래의 신호파에서 변조된 신호를 뺀 나머지 신호를 말합니다.

    따라서, 710[㎑] 반송파를 진폭 변조했을 때 피변조파에 포함되지 않는 주파수는 변조된 신호와 원래의 신호가 만나서 상쇄되어 사라지는 주파수입니다. 이 주파수는 변조된 신호의 주파수와 원래의 신호의 주파수의 차이인 1[㎑]이 됩니다.

    따라서, 710[㎑] 반송파를 진폭 변조했을 때 피변조파에 포함되지 않는 주파수는 710[㎑] - 1[㎑] = 709[㎑]와 710[㎑] + 1[㎑] = 711[㎑]입니다. 따라서, 정답은 "700"이 아니라 "709" 또는 "711"이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림과 같은 논리회로의 출력 D는?

  2. ABC
  3. AB+BC
(정답률: 알수없음)
  • 입력 A와 B가 OR 게이트를 통해 연결되어 C에 입력되고, C와 B가 AND 게이트를 통해 연결되어 D에 입력된다. 따라서 A와 B 중 하나라도 1이면 C는 1이 되고, C와 B가 모두 1이어야 D가 1이 된다. 따라서 D는 AB+BC가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다이오드를 사용하여 그림과 같은 회로를 구성하고 입력 전압(Vi)을 -6[V]에서 6[V]까지 변화시킬 때 출력전압 (Vo)의 변화는? (단, 다이오드의 Cutin 전압은 0.6[V]이다.)

  1. 0.6[V] ~ 6[V]
  2. -6[V] ~ 6[V]
  3. -6[V] ~ 0[V]
  4. -6[V] ~ 0.6[V]
(정답률: 알수없음)
  • 다이오드는 전류가 한 방향으로만 흐를 수 있기 때문에, 입력 전압이 -6[V]일 때는 다이오드가 역방향으로 작동하여 출력 전압은 0[V]이 된다. 하지만 입력 전압이 0.6[V]보다 커지면 다이오드가 정방향으로 작동하여 출력 전압은 입력 전압과 거의 동일한 값이 된다. 따라서 입력 전압이 -6[V]에서 0.6[V]까지 변화할 때는 출력 전압이 0[V]으로 일정하게 유지되며, 0.6[V] 이상으로 증가할 때는 출력 전압이 입력 전압과 거의 동일한 값으로 증가하게 된다. 따라서 정답은 "-6[V] ~ 0.6[V]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 소비전력이 가장 적은 소자는?

  1. TTL
  2. ECL
  3. RTL
  4. CMOS
(정답률: 50%)
  • CMOS가 소비전력이 가장 적은 이유는, 다른 소자들은 전류가 항상 흐르고 있어서 소비전력이 높지만, CMOS는 전류가 흐르지 않는 상태에서도 정보를 유지할 수 있기 때문입니다. 따라서 CMOS는 전력 소모가 적고, 배터리나 축전지 등의 작은 전원원으로도 동작이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

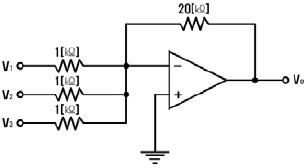

8. 그림과 같은 연산 증폭기에서 V1 = 0.1[V], V2 = 0.2[V], V3 = 0.3[V]일 때 출력전압 Vo[V]는?

  1. -2
  2. -6
  3. -12
  4. -18
(정답률: 알수없음)
  • 이 연산 증폭기는 역방향 전압 증폭기이다. 따라서 Vo는 다음과 같이 계산된다.

    Vo = -Rf/R1 × (V1/R1 + V2/R2 + V3/R3)

    여기에 주어진 값들을 대입하면,

    Vo = -10/1 × (0.1/1 + 0.2/2 + 0.3/3) = -12[V]

    따라서 정답은 "-12"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. JK 플립플롭을 사용하여 D형 플립플롭을 만들려면 외부 결선은 어떻게 하는 것이 옳은가?

(정답률: 80%)
  • D형 플립플롭은 JK 플립플롭을 이용하여 만들 수 있으며, JK 플립플롭의 외부 결선은 ""와 같이 J와 K 입력에 동일한 값을 입력하는 것이 옳다. 이는 J와 K 입력이 모두 1일 때, 이전 상태를 유지하게 되므로 D형 플립플롭의 동작을 구현할 수 있다. 다른 보기들은 J와 K 입력에 대해 모순되는 값을 입력하거나, 클럭 입력이 빠져있는 등의 오류가 있어 올바른 동작을 보장하지 못한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 DC 결합과 AC 결합이 함께 사용되는 발진기는?

  1. 비안정 멀티바이브레이터
  2. 단안정 멀티바이브레이터
  3. 쌍안정 멀티바이브레이터
  4. 블로킹 발진기
(정답률: 59%)
  • 단안정 멀티바이브레이터는 DC 결합과 AC 결합이 함께 사용되는 발진기이다. 이는 DC 결합으로 인한 양수 펄스와 AC 결합으로 인한 음수 펄스가 번갈아가며 발생하기 때문이다. 이러한 특성으로 인해 단안정 멀티바이브레이터는 주로 디지털 회로에서 사용되며, 클럭 발진기 등에 활용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 트랜지스터를 증폭작용에 이용할 경우의 동작상태는?

  1. 포화상태
  2. 활성상태
  3. 차단상태
  4. 역활성상태
(정답률: 64%)
  • 트랜지스터를 증폭작용에 이용할 경우, 입력신호가 기저전압을 넘어서면 콜렉터와 에미터 사이에 전류가 흐르게 되어 증폭이 일어나는데, 이때 트랜지스터는 활성상태에 있다고 말할 수 있습니다. 즉, 입력신호에 따라 전류가 흐르는 상태로서 증폭작용을 수행하는 상태입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 이미터 접지일 때 전류증폭율이 각각 hFE1. hFE2 인 두개의 트랜지스터 Q1과 Q2를 그림과 같이 접속하였을 때의 컬렉터 전류 IC 는?

  1. IC = hFE1ㆍhFE2ㆍIB
  2. IC = (hFE1 / hFE2)ㆍIB
  3. IC = hFE2(hFE2+1)IB
  4. IC = hFE1ㆍIB + hFE2(hFE2+1)ㆍIB
(정답률: 48%)
  • 두 트랜지스터는 에미터 접지 구성이므로, Q1의 베이스 전압이 높아지면 Q1의 컬렉터 전류가 증가하고, 이로 인해 Q2의 베이스 전압도 높아져 Q2의 컬렉터 전류가 증가한다. 이러한 상황에서 Q1의 컬렉터 전류를 IC 라고 하면, Q1의 베이스 전류는 IB = IC / hFE1 이 되고, Q2의 베이스 전류는 IB = (IC + IB) / hFE2 이 된다. 이를 이용하여 Q2의 컬렉터 전류를 구하면, IC + IB = (hFE2 + 1) ㆍ IB 이므로, IC = hFE1 ㆍ IB + hFE2 (hFE2 + 1) ㆍ IB 가 된다. 따라서, 정답은 "IC = hFE1 ㆍ IB + hFE2 (hFE2 + 1) ㆍ IB" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 회로에서 저항 rE 의 역할로 옳은 것은?

  1. 전압이득과 왜율을 모두 감소시킨다.
  2. 전압이득을 증가시킨다.
  3. 전압이득은 증가시키고 왜율은 감소시킨다.
  4. 전압이득은 감소시키고 왜율은 증가시킨다.
(정답률: 47%)
  • rE은 에미터 전압을 일정하게 유지시켜 컬렉터 전류의 변화에 따라 베이스 전류가 일정하게 유지되도록 하는 역할을 한다. 이로 인해 전압이득과 왜율이 모두 감소하게 된다. 전압이득은 베이스 전류와 컬렉터 전류의 비율로 정의되는데, rE이 증가하면 베이스 전류가 일정하게 유지되므로 전압이득이 감소한다. 왜율은 컬렉터 전류와 베이스 전류의 비율로 정의되는데, rE이 증가하면 컬렉터 전류가 감소하므로 왜율이 감소한다. 따라서 "전압이득과 왜율을 모두 감소시킨다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 콜피츠 발진회로의 발진주파수를 나타내는 식은?

(정답률: 65%)
  • 콜피츠 발진회로는 RLC 회로로 이루어져 있으며, 이 회로의 고유진동수는 다음과 같이 나타낼 수 있다.



    여기서, L은 인덕턴스, C는 캐패시턴스, R은 저항이다. 따라서, 주어진 회로에서 L, C, R의 값에 따라 고유진동수가 결정되며, 이를 주파수로 변환하면 발진주파수가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전파정류기의 DC 출력 전력[W]은 반파정류기 전력의 몇 배가 되는가?

  1. 2
  2. 4
  3. 8
  4. 16
(정답률: 알수없음)
  • 전파정류기는 반파정류기의 출력 전력의 2배가 된다. 이는 전파정류기가 전압을 두 배로 상승시키기 때문이다. 따라서, 반파정류기의 출력 전력이 1이라면, 전파정류기의 출력 전력은 2가 된다. 따라서, 2의 배수 중에서 가장 가까운 수는 4이므로 정답은 4이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 그림과 같은 회로에서 기전력 E를 가하고 SW를 ON 하였을 때 저항 양단의 전압 VR은 t초 후에 어떻게 되는가?

(정답률: 40%)
  • SW가 ON 되면 스위치 우측의 전압이 0V이므로, 회로 전체의 전압은 E가 된다. 이때, 전류 I는 E/R의 값이 되며, 저항 양단의 전압 VR은 I x R의 값이 된다. 따라서, t초 후의 VR은 E x (R/(R+L))의 값이 된다. 따라서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음과 같은 회로가 수행할 수 있는 논리 동작은? (단, 부논리이며 A, B는 입력단자이다.)

  2. Y=AB
  3. Y=A+B
(정답률: 59%)
  • 이 회로는 OR 게이트를 구성하는 회로이다. A와 B 중 하나라도 1이면, AND 게이트를 통해 출력이 1이 되고, 두 입력이 모두 0일 때는 출력이 0이 된다. 따라서 Y=A+B와 같은 논리 동작을 수행한다. ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 그림과 같이 NAND 게이트가 연결되어 있다. 이 회로 와 등가인 게이트는?

  1. OR 게이트
  2. AND 게이트
  3. NOR 게이트
  4. NAND 게이트
(정답률: 43%)
  • NAND 게이트는 입력값이 모두 1일 때 출력값이 0이 되는 게이트이다. 따라서, NAND 게이트의 출력값을 NOT으로 인버팅하면 입력값이 모두 1일 때 1이 출력되는 것이다. 이를 이용하여, NAND 게이트를 조합하여 OR 게이트를 만들 수 있다. 즉, NAND 게이트의 출력값을 NOT으로 인버팅한 후, 두 개의 NAND 게이트를 연결하면 OR 게이트와 동일한 기능을 수행하는 등가 회로를 만들 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

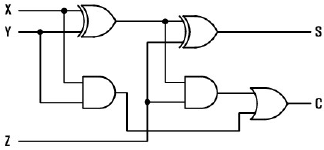

19. 다음 그림에서 합(s)에 대한 논리식이 옳은 것은?

  1. (x+y)⊕z
  2. (x⊕y)⊕z
  3. xz+y
  4. xy⊕yz
(정답률: 55%)
  • 논리합(s)은 입력값(x,y,z) 중 2개 이상이 1일 때 1이 되므로, (x+y+z)가 아닌 (x⊕y⊕z)가 되어야 한다. 이유는 다음과 같다.

    - (x+y+z) : x, y, z 중 2개 이상이 1일 때 1이 되므로, x+y+z가 1인 경우는 x=1, y=1, z=0 또는 x=1, y=0, z=1 또는 x=0, y=1, z=1인 경우이다. 이 경우에는 x⊕y⊕z가 1이 되지 않으므로 옳지 않다.
    - (xz+y) : x=1, y=1, z=0인 경우에는 xz+y가 1이 되어야 하지만, x⊕y⊕z는 0이 된다. 따라서 옳지 않다.
    - (xy⊕yz) : x=1, y=0, z=1인 경우에는 xy⊕yz가 1이 되어야 하지만, x⊕y⊕z는 0이 된다. 따라서 옳지 않다.
    - (x⊕y)⊕z : x, y, z 중 2개 이상이 1일 때 1이 되는 논리합(s)에 대해, x⊕y를 먼저 계산하면 x와 y가 같으면 0, 다르면 1이 된다. 그리고 그 결과에 z와의 ⊕(XOR) 연산을 하면, z가 1이면 0->1, 1이면 1->0으로 바뀌게 된다. 따라서 x, y, z 중 2개 이상이 1일 때 1이 되는 논리합(s)를 구할 수 있다. 따라서 정답은 "(x⊕y)⊕z"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 두 입력을 비교하여 A＞B 이면 출력이 1이고, A≤B 이면 출력이 0 이 되는 논리회로를 설계하고자 한다. 이 조건을 만족하는 논리식은?

  2. AB
  3. A+B
(정답률: 37%)
  • 정답은 "" 이다.

    이유는 A＞B 일 때, A-B는 양수이므로 XOR 게이트를 이용하여 출력을 1로 만들 수 있다. 그리고 A≤B 일 때, A-B는 음수이거나 0이므로 NOT 게이트를 이용하여 출력을 0으로 만들 수 있다. 따라서, A와 B를 XOR 게이트로 연결하고, 그 출력을 NOT 게이트로 연결하면 원하는 논리식을 구현할 수 있다.

    논리식은 다음과 같다.

    = NOT(A XOR B)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 다음 중 AM 수신기와 비교하여 FM 수신기의 특징이 아닌것은?

  1. 통과 대역폭이 넓다.
  2. 진폭 제한기를 사용함으로 페이딩 영향이 개선된다.
  3. 국부발진 회로가 사용된다.
  4. 무신호시 잡음 제거를 위해서 스켈치 회로가 사용된다.
(정답률: 19%)
  • 정답: "국부발진 회로가 사용된다."

    설명: AM 수신기와는 달리, FM 수신기는 국부발진 회로를 사용하지 않습니다. 대신, FM 수신기는 파형 변조를 감지하기 위해 더 복잡한 회로를 사용합니다. FM 수신기는 더 넓은 통과 대역폭을 가지며, 진폭 제한기를 사용하여 페이딩 영향을 개선할 수 있습니다. 또한, 무신호시 잡음 제거를 위해 스켈치 회로를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 위성통신의 다원접속방식 중 복수개의 반송파를 스펙트럼이 서로 겹치지 않도록 주파수 축상에 배치함으로써 실현되는 다원 접속방식은?

  1. 주파수분할 다원접속(FDMA)
  2. 시분할 다원접속(TDMA)
  3. 부호분할 다원접속(CDMA)
  4. 임의분할 다원접속(SDMA)
(정답률: 62%)
  • 주파수분할 다원접속(FDMA)은 다수의 사용자가 동시에 통신할 수 있도록 주파수 대역을 분할하여 각 사용자에게 독립적인 주파수 대역을 할당하는 방식입니다. 이 방식은 각 사용자가 할당받은 주파수 대역에서만 통신을 하기 때문에 스펙트럼이 겹치지 않아서 서로 간섭 없이 통신할 수 있습니다. 따라서 위성통신에서 다수의 사용자가 동시에 통신할 때 주로 사용되는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 증폭된 신호의 기본파 진폭이 100[V]이고, 제2고조파 진폭이 8[V], 제3고조파 진폭이 6[V] 이었다면 왜율은? (단, 측정값은 최대값이다.)

  1. 5[%]
  2. 10[%]
  3. 15[%]
  4. 20[%]
(정답률: 70%)
  • 증폭된 신호의 왜율은 제2고조파 진폭의 제곱 합과 제3고조파 진폭의 제곱 합의 합에 대한 제곱근 값이다. 따라서, 왜율은 다음과 같이 계산할 수 있다.

    왜율 = √((제2고조파 진폭)^2 + (제3고조파 진폭)^2) / 기본파 진폭
    = √((8[V])^2 + (6[V])^2) / 100[V]
    = √(64[V^2] + 36[V^2]) / 100[V]
    = √100[V^2] / 100[V]
    = 10[%]

    따라서, 정답은 "10[%]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 무선통신에 사용되고 있는 확산 스펙트럼 방식이 아닌것은?

  1. 직접 확산(DS)
  2. 주파수 도약(FH)
  3. 시간 도약(TH)
  4. 델타변조 도약(DMH)
(정답률: 알수없음)
  • 델타변조 도약(DMH)은 확산 스펙트럼 방식이 아닌 것이다. DMH는 무선 통신에서 사용되는 디지털 변조 방식 중 하나로, 신호를 변조하는 방법 중 하나이다. 따라서 DMH는 확산 스펙트럼 방식이 아니며, 나머지 세 가지 방식인 직접 확산(DS), 주파수 도약(FH), 시간 도약(TH)은 모두 확산 스펙트럼 방식에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 AM 송신기의 구성요소에 속하지 않는 것은?

  1. IDC 회로
  2. 발진회로
  3. 전력증폭회로
  4. 변조회로
(정답률: 알수없음)
  • IDC 회로는 AM 송신기의 구성요소가 아닙니다. IDC 회로는 수신기에서 사용되는 회로로, 수신기에서 수신한 신호를 감지하고 복조하는 역할을 합니다. AM 송신기의 구성요소로는 발진회로, 전력증폭회로, 변조회로 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 마이크로파 다중 통신방식에서 무급전 중계방식에 대한 설명으로 적합하지 않은 것은?

  1. 비교적 근거리의 송ㆍ수신국 사이에 산과 같은 장애물이 있을 때 사용된다.
  2. 반사판 등에 의해서 그 전파의 도래방향 만을 변화시킨다.
  3. 다단중계에 매우 적합하다.
  4. 마이크로파의 직진성을 이용한다.
(정답률: 50%)
  • "다단중계에 매우 적합하다."는 무급전 중계방식에 대한 설명으로 적합한 것이다. 이유는 무급전 중계방식은 중계국이 전파를 증폭하지 않고 중계하는 방식으로, 중계국 간의 거리가 멀어질수록 전파가 약해지는데, 이를 보완하기 위해 다단중계가 필요하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 수퍼헤테로다인 수신기에서 수신주파수와 국부발진 주파수의 차가 항상 중간주파수가 되도록 조정하는 회로는?

  1. 트래킹회로
  2. 디엠퍼시스 회로
  3. AGC 회로
  4. 주파수 변별기 회로
(정답률: 알수없음)
  • 수퍼헤테로다인 수신기에서는 수신주파수와 국부발진 주파수의 차가 일정하지 않을 수 있습니다. 이를 보정하기 위해 사용되는 회로가 바로 "트래킹회로"입니다. 이 회로는 수신주파수와 국부발진 주파수의 차를 측정하여 중간주파수로 맞추어주는 역할을 합니다. 따라서 수신된 신호를 정확하게 처리할 수 있도록 도와줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 수정 발진기의 발진주파수(f) 범위 및 안정도에 대한 설명으로 가장 적합한 것은?(단, 직렬공진 주파수 , : fS, 병렬 공진 주파수 : fP)

  1. fP＜f＜fS 이며 좁을수록 안정도가 좋다.
  2. fS＜f＜fP 이며 넓을수록 안정도가 좋다.
  3. fS＜f＜fP 이며 좁을수록 안정도가 좋다.
  4. fP＜f＜fS 이며 넓을수록 안정도가 좋다.
(정답률: 44%)
  • 정답은 "fS＜f＜fP 이며 좁을수록 안정도가 좋다." 이다.

    이유는 직렬공진 회로에서는 공진 주파수보다 높은 주파수에서는 발진이 어렵고, 낮은 주파수에서는 안정적으로 발진할 수 있다. 반면에 병렬공진 회로에서는 공진 주파수보다 낮은 주파수에서는 발진이 어렵고, 높은 주파수에서는 안정적으로 발진할 수 있다.

    따라서, 직렬공진 회로와 병렬공진 회로의 공진 주파수 범위 사이에 있는 주파수 범위에서 발진 주파수를 선택하면 안정한 발진이 가능하다. 또한, 발진 주파수 범위가 좁을수록 안정도가 높아지므로 좁은 범위 내에서 발진 주파수를 선택하는 것이 좋다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 중간주파수가 500[㎑]인 수퍼헤테로다인 수신기에서 희망파 1000[㎑]에 대한 영상주파수는 얼마인가?

  1. 1500[㎑]
  2. 2000[㎑]
  3. 2200[㎑]
  4. 3200[㎑]
(정답률: 알수없음)
  • 수퍼헤테로다인 수신기에서는 희망파를 중간주파수로 변환한 후에 영상주파수로 변환합니다. 따라서 희망파 1000[㎑]을 중간주파수 500[㎑]로 변환한 후, 다시 영상주파수로 변환하면 2000[㎑]이 됩니다. 따라서 정답은 "2000[㎑]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 위성통신의 특징에 관한 설명 중 장점이 아닌 것은?

  1. 원거리통신에 적당하다.
  2. 광범위한 지역 및 해역을 커버할 수 있다.
  3. 안정된 대용량의 통신이 가능하다.
  4. 지구국과 위성사이에서의 지연시간이 발생한다.
(정답률: 알수없음)
  • 지구국과 위성사이에서의 지연시간이 발생하는 것은 위성통신의 단점이다. 이는 신호가 지구국에서 위성으로 전송되고, 다시 위성에서 지구국으로 전송되는 과정에서 시간이 소요되기 때문이다. 이러한 지연시간은 실시간 통신에는 적합하지 않을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 고주파 증폭기의 이득이 30[㏈], 변환이득이 -3[㏈]인 수 퍼헤테로다인 수신기의 입력에 50[㎶]의 고주파 전압을 걸었던바 검파기 입력에 0.5[V]를 얻었다면 중간 주파 증폭기의 이득은 몇 [㏈] 인가?

  1. 27
  2. 53
  3. 77
  4. 80
(정답률: 50%)
  • 고주파 증폭기의 이득은 30[㏈]이므로, 입력 전압 50[㎶]에 대한 출력 전압은 50[㎶] × 10^(30/20) = 158.49[㎶]이다.

    변환이득이 -3[㏈]이므로, 중간 주파 증폭기의 출력 전압은 158.49[㎶] × 10^(-3/20) = 125.89[㎶]이다.

    검파기 입력에 0.5[V]를 얻었으므로, 검파기 입력 전압은 0.5[V] / 125.89[㎶] = 3970.5[배]이다.

    로그를 취해 이득으로 변환하면, 중간 주파 증폭기의 이득은 log(3970.5) × 20 = 53.02[㏈]이다.

    따라서, 정답은 "53"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 송신기의 고조파 성분 함유비 측정에 가장 적합한 계측기는?

  1. 레벨메터
  2. 오슬로스코프
  3. 스펙트럼 분석기
  4. 디지털멜티메터
(정답률: 알수없음)
  • 송신기의 고조파 성분은 주파수 영역에서 나타나는데, 이를 측정하기 위해서는 주파수 영역에서 신호의 성분을 분석할 수 있는 계측기가 필요합니다. 이러한 기능을 가진 계측기 중에서 가장 적합한 것은 스펙트럼 분석기입니다. 스펙트럼 분석기는 주파수 영역에서 신호의 성분을 분석하여 그래프로 표시해주는 기능을 가지고 있으며, 이를 통해 고조파 성분 함유비를 측정할 수 있습니다. 따라서 스펙트럼 분석기가 송신기의 고조파 성분 측정에 가장 적합한 계측기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 수신기의 종합이득 측정시 표준신호발생기(SSG)와 피측정 수신기와의 사이에 삽입하는 시험용 회로 또는 기기는?

  1. Dummy Antenna
  2. Spectrum Analyzer
  3. ATT
  4. VTVM
(정답률: 31%)
  • Dummy Antenna는 수신기의 종합이득을 측정할 때 사용하는 시험용 회로 또는 기기입니다. 이는 표준신호발생기(SSG)와 피측정 수신기 사이에 삽입되어 수신기가 실제 안테나를 사용하는 것과 같은 환경을 만들어주기 때문입니다. 따라서 수신기의 신호 감도와 종합이득을 정확하게 측정할 수 있습니다. Spectrum Analyzer, ATT, VTVM은 수신기의 측정에 사용되는 다른 기기들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음은 FM 송신기 블록도의 일부이다. 3체배한 후 최대주파수 편이가 ±6[㎑] 이면, FM 변조한 뒤(3체배하기 전)의 최대 주파수 편이 Δf는 얼마인가?

  1. △f=±1[kHz]
  2. △f=±2[kHz]
  3. △f=±6[kHz]
  4. △f=±12[kHz]
(정답률: 75%)
  • FM 송신기에서 최대주파수 편이 Δf는 변조 신호의 최대 주파수 편이다. 따라서, 3체배한 후 최대주파수 편이 ±6[㎑]이므로, FM 변조하기 전의 최대 주파수 편 Δf는 6/3=2[㎑]이다. 따라서, 정답은 "△f=±2[kHz]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. SSB 수신기에서 동기조정(speech clarifier)을 행하는 목적은?

  1. 링(ring) 복조를 하기 위하여
  2. SSB 반송파만을 수신하기 위하여
  3. 송ㆍ수신 주파수 편차를 줄이기 위하여
  4. 상, 하 양측파대를 동시에 수신하기 위하여
(정답률: 알수없음)
  • 동기조정은 송수신 주파수 편차를 줄이기 위해 사용됩니다. SSB 수신기에서는 수신 주파수와 송신 주파수가 약간 차이가 나는 경우가 있습니다. 이 차이는 음성 신호를 이해하기 어렵게 만들 수 있습니다. 동기조정은 이러한 주파수 차이를 보상하여 음성 신호를 더욱 명료하게 만들어줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. SAW 필터에 대한 설명 중 적합하지 않은 것은?

  1. 일반적으로 BPF에 이용된다.
  2. 특성의 미세 조정을 간단히 할 수 있다.
  3. 재료로는 수정 등의 단결성이나 세라믹 등이 사용된다.
  4. 저삽입손실, 고신뢰성, 양산성 등 장점이 많다.
(정답률: 31%)
  • SAW 필터는 특성의 미세 조정을 간단히 할 수 없다. SAW 필터는 일반적으로 BPF에 이용되며, 재료로는 수정 등의 단결성이나 세라믹 등이 사용된다. 또한 저삽입손실, 고신뢰성, 양산성 등의 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 측정기에 널리 사용되고 있는 볼로메터(Bolometer)에 대한 설명 중 잘못된 것은?

  1. 매우 작게 만들 수 있어 도파관 전송선에 장착하여 적은 전력측정에 사용된다.
  2. 감도는 바레터가 서미스터 보다 둔하다.
  3. 서미스터의 주 재료는 금속이다.
  4. 방향성 결합기 같은 분기 회로를 사용하여 대전력을 감시하는데에도 사용할 수 있다.
(정답률: 34%)
  • "서미스터의 주 재료는 금속이다."가 잘못된 설명이다. 볼로메터의 주요 재료는 서미스터와 바레터인데, 서미스터는 반도체 소재이다.

    서미스터는 전기가 흐르면서 발생하는 열에 의해 저항이 변화하는 특성을 이용하여 전력을 측정한다. 이에 반해 바레터는 전기장이나 자기장에 의해 저항이 변화하는 특성을 이용하여 전력을 측정한다. 따라서 볼로메터의 감도는 바레터가 서미스터보다 낮다고 설명하는 것은 맞다.

    볼로메터는 매우 작게 만들 수 있어서 적은 전력측정에 사용되며, 방향성 결합기 같은 분기 회로를 사용하여 대전력을 감시하는데에도 사용할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 중 신호의 전송이나 증폭과정에서 생기는 주파수 특성 변형을 고르게 보정해 주는 것은?

  1. 등화기
  2. 대역 여파기
  3. 진폭 제한기
  4. 자동 이득 조절기
(정답률: 67%)
  • 등화기는 주파수 특성을 고르게 보정해 주는 기기입니다. 신호의 전송이나 증폭과정에서 생기는 주파수 특성 변형을 보정하여 신호의 질을 향상시키는 역할을 합니다. 다른 선택지인 대역 여파기는 특정 주파수 대역을 강조하거나 억제하는 기능을 가지고 있으며, 진폭 제한기는 신호의 진폭을 일정 수준 이상으로 제한하는 기능을 가지고 있습니다. 자동 이득 조절기는 입력 신호의 크기에 따라 출력 신호의 이득을 자동으로 조절하는 기능을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 정전압 회로에서 Q2 의 역할은?

  1. 제어용
  2. 증폭용
  3. 비교용
  4. 기준용
(정답률: 75%)
  • Q2는 입력 신호를 증폭하여 출력 신호로 전달하는 역할을 합니다. 이 회로는 전압이 일정하게 유지되는 정전압 회로이므로, Q2는 입력 신호의 크기를 증폭시켜 출력 신호로 전달함으로써 신호를 증폭하는 역할을 합니다. 따라서 Q2는 "증폭용"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 위성통신에 사용하는 전파창이란 어느 주파수 대인가?

  1. 1[㎓] 이하
  2. 1[㎓] ~ 10[㎓]
  3. 10[㎓] ~ 15[㎓]
  4. 20[㎓] 이상
(정답률: 58%)
  • 위성통신은 지구와 위성 간의 통신을 위해 사용되며, 이를 위해서는 전파가 지구와 위성 간에 전송되어야 합니다. 그러나 전파는 공기나 구름 등의 장애물에 의해 막힐 수 있기 때문에, 전파의 파장이 짧을수록 장애물을 피해 전송이 용이해집니다. 따라서 위성통신에 사용되는 전파는 주로 1[㎓] ~ 10[㎓] 사이의 주파수를 사용합니다. 이 주파수 대역은 전파의 파장이 길지만, 지구와 위성 간의 거리가 멀기 때문에 전파의 손실이 적어 효율적인 통신이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 구형도파관의 모양이 다음 그림과 같을 때 차단 주파수는? (단, 관내의 유전체는 진공이고, TE10 모드이다.)

  1. 1.25[㎓]
  2. 2.5[㎓]
  3. 3.75[㎓]
  4. 4.5[㎓]
(정답률: 50%)
  • 구형도파관에서 TE10 모드의 차단 주파수는 다음과 같이 계산할 수 있다.

    fc = (c/2πa) × (1.841)

    여기서 c는 빛의 속도, a는 도파관의 반경이다. TE10 모드에서 1.841는 차단 주파수를 결정하는 상수이다.

    따라서, 주어진 도파관의 반경이 2.5cm이므로,

    fc = (3×108 / 2π×0.025) × 1.841 ≈ 3.75[㎓]

    따라서, 정답은 "3.75[㎓]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 미소 다이폴로부터 복사되는 전계의 세기는? (단, r은 수십 파장 이상 되는 아주 먼 거리이다.)

  1. r에 반비례하고 sinθ에 비례한다.
  2. r에 비례하고 cosθ에 비례한다.
  3. r에 비례하고 sin2 θ에 비례한다.
  4. r에 반비례하고 cos2 θ에 비례한다.
(정답률: 알수없음)
  • 미소 다이폴로부터 복사되는 전계는 원거리 r이 멀어질수록 약해진다. 이는 전자기력의 역제곱 법칙에 따른 것이다. 또한, 전계는 미소 다이폴의 방향에 따라 달라지는데, 이를 고려하기 위해 θ를 도입한다. 이때, 전계의 세기는 미소 다이폴과의 각도 θ에 따라 달라진다. 따라서, 전계의 세기는 r에 반비례하고 sinθ에 비례한다. 이는 전자기력의 코사인 법칙에 따른 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 급전선이 일반적으로 갖추어야 하는 조건이 아닌 것은?

  1. 전송 효율이 가급적 높아야 한다.
  2. 송신용의 경우 절연 내력(내압)이 큰 것이 좋다.
  3. 특성 임피던스는 높은 것이 좋다.
  4. 유도 방해를 받거나 주지 말아야 한다.
(정답률: 알수없음)
  • 특성 임피던스는 높은 것이 좋은 것이 아니라, 전송 라인과 연결된 장치의 특성 임피던스와 일치해야 전송 효율이 높아지기 때문이다. 특성 임피던스가 일치하지 않으면 반사가 발생하여 전송 신호가 손실되거나 왜곡될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 롬빅 안테나의 특징 중 틀린 것은?

  1. 진행파형으로 광대역성이다.
  2. 단일 방향의 예리한 지향특성을 갖는다.
  3. 수평면파 성분이 주로 사용된다.
  4. 넓은 설치장소가 필요하므로 효율이 좋다.
(정답률: 알수없음)
  • 롬빅 안테나의 특징 중 틀린 것은 "넓은 설치장소가 필요하므로 효율이 좋다." 이다. 롬빅 안테나는 설치 공간이 좁은 실내나 실외에서 사용하기 적합하며, 수평면파 성분이 주로 사용되어 방향성이 뛰어나다는 특징이 있다. 따라서 설치 공간이 넓은 경우에는 다른 안테나를 사용하는 것이 더 효율적일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 비유전율이 9 이고 비투자율이 1인 매질 내를 전파하는 전자파의 속도는 자유공간을 전파할 때의 속도의 몇 배가 되는가?

  1. 2배
  2. 3배
  3. 배
  4. 배
(정답률: 62%)
  • 비유전율과 비투자율은 매질의 전기적 특성을 나타내는 값이다. 비유전율이 높을수록 매질 내에서 전자파가 전파될 때 에너지가 손실되는 정도가 적어지므로 전자파의 속도가 빨라진다. 반면에 비투자율은 매질 내에서 전자파가 전파될 때 에너지가 손실되는 정도를 나타내는 값으로, 비투자율이 높을수록 전자파의 속도가 느려진다.

    따라서 비유전율이 9이고 비투자율이 1인 매질 내에서 전자파가 전파될 때의 속도는 자유공간에서 전파될 때의 속도보다 느리다. 자유공간에서 전자파의 속도는 빛의 속도인 3 x 10^8 m/s이므로, 매질 내에서 전자파의 속도는 3 x 10^8 m/s보다 느리다.

    이제 정답을 찾기 위해 보기를 살펴보자. "2배"와 "3배"는 자유공간에서 전자파의 속도와 관련된 값이므로 답이 될 수 없다. 따라서 정답은 " 배"이다. 이는 매질 내에서 전자파의 속도가 자유공간에서 전자파의 속도보다 느리기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 중 선형안테나의 설명으로 틀린 것은?

  1. 직렬공진하는 파장 중 가장 긴 파장을 고유파장이라 한다.
  2. 최저의 공진주파수를 고유주파수라 한다.
  3. 접지점에서 전류는 최소이고 전압은 최대이다.
  4. 개방점에서 전류는 0(zero)이고 전압은 최대이다.
(정답률: 34%)
  • 선형안테나의 설명으로 틀린 것은 없다.

    접지점에서 전류는 최소이고 전압은 최대인 이유는 안테나의 길이가 전파의 반파장과 일치할 때, 전파가 안테나를 통과할 때 전류가 최소가 되고 전압이 최대가 되기 때문이다. 이는 안테나의 길이가 전파의 고유파장의 반, 즉 절반일 때 발생한다. 이러한 길이를 반파 길이라고 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림과 같이 도선의 길이가 λ/4인 선단을 단락할 경우 a, b 점에서 본 임피던스는? (단, λ는 전류의 파장임)

  1. 0
  2. 유도성
  3. 용량성
  4. ∞
(정답률: 30%)
  • 도선의 길이가 λ/4인 선단은 적당한 길이로 인해 임피던스가 무한대가 되는 곳으로, 이를 단락하면 전류가 흐르지 않게 되어 임피던스가 ∞가 됩니다. 따라서 정답은 "∞"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 대류권 산란파의 특징이 아닌 것은?

  1. 기본 전파손실은 300㎞에서 약 180 ~ 220[㏈]이다.
  2. 산란영역이 너무 크면 전파왜곡이 발생한다.
  3. 적당한 주파수는 200 ~ 5000[㎑]이다.
  4. 지리적 조건의 영향을 받지 않는다.
(정답률: 50%)
  • "적당한 주파수는 200 ~ 5000[㎑]이다."가 대류권 산란파의 특징이 아닌 것은 이유는, 이는 대류권 산란파의 특징 중 하나이기 때문입니다. 대류권 산란파는 적당한 주파수 범위를 가지며, 이 범위를 벗어나면 전파 왜곡이 발생하거나 지리적 조건에 영향을 받을 수 있습니다. 따라서 "적당한 주파수는 200 ~ 5000[㎑]이다."는 대류권 산란파의 특징 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 파라볼라 안테나(parabola antenna)의 이득은?

  1. 포물면경의 개구면에 반비례한다.
  2. 개구면의 면적과 이득은 전혀 관계가 없다.
  3. 같은 주파수에서는 개구면과 관계가 없다.
  4. 파장이 짧아질수록 이득이 매우 커진다.
(정답률: 알수없음)
  • 파라볼라 안테나의 이득은 파장과 관련이 있습니다. 파장이 짧아질수록 파라볼라 안테나의 이득은 매우 커집니다. 이는 파장이 짧아질수록 파장의 진폭이 작아지기 때문에 파라볼라 안테나의 개구면에 집중되는 전기파의 진폭이 커지기 때문입니다. 따라서 파장이 짧아질수록 파라볼라 안테나의 이득이 커지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 동축급전선의 정전용량이 10[㎊/m]일 때, VHF 주파수대의 특성 임피던스는? (단, 선간매질의 비유전율 (εS)은 2.25, 동선의 비투자율 (μS 은 1이다 또한 전파속도 νP는 이다.)

  1. 100[Ω]
  2. 500[Ω]
  3. 750[Ω]
  4. 1000[Ω]
(정답률: 알수없음)
  • VHF 주파수대의 특성 임피던스는 다음과 같이 계산할 수 있다.

    Zc = (276 / √εS) * ln(D/d)

    여기서 D는 동축급전선의 외경이고, d는 동축급전선의 내경이다. ln은 자연로그를 나타낸다.

    따라서, Zc = (276 / √2.25) * ln(10/1) = 500[Ω] 이다.

    즉, 동축급전선의 정전용량이 10[㎊/m]일 때 VHF 주파수대의 특성 임피던스는 500[Ω]이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. λ/4 수직접지 안테나의 수직면내 지향 특성은?

  4. .
(정답률: 54%)
  • λ/4 수직직지 안테나는 수직 방향으로만 전파를 방출하며, 수평 방향으로는 방출하지 않습니다. 따라서 수직면내 지향 특성은 수직 방향으로만 방출되는 것이며, 이를 그래프로 나타내면 ""와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. λ/2 다이폴 안테나에 대한 설명으로 틀린 것은?

  1. 실효길이는 λ/π이다.
  2. 복사 전계는 이다.
  3. 전압 분포는 sin 분포로 나타내고, 전류 분포는 cos 분포로 나타낸다.
  4. 수직면 지향성은 ∞자 형이고, 수평면 지향성은 무지향성이다.
(정답률: 알수없음)
  • 전압 분포는 sin 분포로 나타내고, 전류 분포는 cos 분포로 나타내는 것이 맞는 설명이다. 이는 다이폴 안테나의 특성으로, 전류가 최대인 부분에서 전압은 0이 되고, 전압이 최대인 부분에서 전류는 0이 되기 때문이다. 이러한 현상은 sin과 cos 함수의 관계로 설명할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 전리층 전파에서 발생하는 페이딩 현상을 방지하는 방법이 아닌 것은?

  1. 주파수 다이버시티
  2. 공간 다이버시티
  3. 편파 다이버시티
  4. 변조 다이버시티
(정답률: 70%)
  • 전리층 전파에서 발생하는 페이딩 현상을 방지하는 방법은 다양한데, "변조 다이버시티"는 그 중 하나가 아니다. 변조 다이버시티는 전송되는 신호를 다양한 방식으로 변조하여 전송하는 방법으로, 전파의 페이딩 현상을 방지하는 것이 아니라 다른 문제를 해결하기 위한 방법이다. 따라서 정답은 "변조 다이버시티"이다. 반면에 "주파수 다이버시티", "공간 다이버시티", "편파 다이버시티"는 전파의 다양한 경로를 이용하여 전송하는 방법으로, 전파의 페이딩 현상을 방지하는 방법 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. λ/4 수직 접지 안테나의 복사저항이 35[Ω], 접지저항이 5[Ω]이다. 안테나에 공급되는 고주파 전력이 5[㎾]일 때 20[㎞] 지점에서의 전계강도는 약 [㎷/m] 인가?

  1. 18
  2. 27
  3. 31
  4. 33
(정답률: 25%)
  • 복사저항과 접지저항이 다르므로 안테나는 불완전 안테나이다. 따라서 안테나 효율은 복사저항과 접지저항의 비율로 계산할 수 있다.

    안테나 효율 = 복사저항 / (복사저항 + 접지저항) = 35 / (35 + 5) = 0.875

    안테나 효율을 이용하여 안테나에서 방출되는 전력을 계산할 수 있다.

    안테나에서 방출되는 전력 = 공급되는 전력 x 안테나 효율 = 5 x 0.875 = 4.375[㎽]

    전력밀도는 거리의 제곱에 반비례하므로 20[㎞] 지점에서의 전력밀도는 다음과 같이 계산할 수 있다.

    전력밀도 = 전력 / (4π x 거리²) = 4.375 / (4π x 20000²) = 1.096 x 10⁻¹⁰[㎉/㎡]

    전력밀도와 전계강도는 다음과 같은 관계가 있다.

    전력밀도 = 전자기파의 에너지 / 전자기파가 횡단하는 면적 = (전자기파의 전계강도² / (2 x 377)) x 횡단면적

    따라서 전계강도는 다음과 같이 계산할 수 있다.

    전계강도 = √(2 x 377 x 전력밀도 / 횡단면적) = √(2 x 377 x 1.096 x 10⁻¹⁰ / π x (λ/4)²) = 33[㎷/m]

    따라서 정답은 "33"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 라디오 덕트(Radio duct)의 발생 원인에 해당하지 않는 것은?

  1. 주간냉각에 의한 라디오 덕트
  2. 전선에 의한 라디오 덕트
  3. 이류에 의한 라디오 덕트
  4. 침강에 의한 라디오 덕트
(정답률: 알수없음)
  • 주간냉각에 의한 라디오 덕트는 발생 원인 중 하나가 될 수 있기 때문에 해당하지 않는 것은 아니다. 따라서 정답을 제시할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 종단저항이 없는 안테나는 어느 것인가?

  1. 웨이브 안테나
  2. 어골형 안테나
  3. 롬빅 안테나
  4. 정관형 안테나
(정답률: 28%)
  • 정관형 안테나는 전파를 전달하는 동안 종단저항이 없기 때문에 종단저항이 없는 안테나이다. 다른 안테나들은 종단저항이 존재할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 단파안테나는 장파안테나와 비교하여 다음과 같은 특성이 있다. 틀린 것은?

  1. 발사하려는 파장과 같은 고유파장의 안테나를 얻기 쉽다.
  2. 광대역성을 얻기 쉽다.
  3. 복사효율이 좋다.
  4. 주로 수직편하를 이용하므로 접지가 필요하다.
(정답률: 46%)
  • "주로 수직편하를 이용하므로 접지가 필요하다."가 틀린 것이 아니라 옳은 것입니다. 단파안테나는 주파수가 높아지면 안테나의 길이가 짧아지는 특성이 있기 때문에 주로 수직편파를 이용합니다. 이 때 안테나의 접지는 안정적인 전기적 특성을 유지하기 위해 필요합니다. 따라서 접지가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 전파가 전리층에 부딪혔을 때 그 주파수 이상으로 되면 투과하는 주파수를 무엇이라 하는가?

  1. 임계 주파수
  2. 자이로 주파수
  3. 최고사용 주파수
  4. 최저 주파수
(정답률: 80%)
  • 전파가 전리층에 부딪혔을 때, 그 주파수 이상으로 되면 전파가 지구로 투과하지 못하고 반사되기 때문에, 이를 통과할 수 있는 최소한의 주파수를 임계 주파수라고 부릅니다. 따라서 정답은 "임계 주파수"입니다. 자이로 주파수는 자기 회전 주파수를 의미하며, 최고사용 주파수와 최저 주파수는 각각 사용 가능한 최대 주파수와 최소 주파수를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 송시 안테나로부터 복사된 편파가 지구 표면으로 퍼지는 지상파가 아닌 것은?

  1. 대지 반사파
  2. 회절파
  3. 대류권파
  4. 지표파
(정답률: 47%)
  • 송시 안테나로부터 복사된 편파가 지구 표면으로 퍼지는 지상파 중에서 대류권파는 대기 상태에 따라 전파의 속도와 방향이 변화하기 때문에 지상파가 아닙니다. 대지 반사파는 지표면에서 반사되어 전파가 전달되는 것이고, 회절파는 장애물을 통과하거나 둘레를 따라 전파가 전달되는 것입니다. 지표파는 지표면을 따라 전파가 전달되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 진행파 안테나에 해당하지 않는 것은?

  1. 어골형 안테나
  2. 비버리지 안테나
  3. 반파장다이폴 안테나
  4. 진행파 V형 안테나
(정답률: 알수없음)
  • 반파장다이폴 안테나는 진행파 안테나가 아니라 반파장 안테나이기 때문에 해당하지 않는다. 진행파 안테나는 전파가 진행하는 방향으로 안테나가 설치되어 있어야 하며, 어골형 안테나, 비버리지 안테나, 진행파 V형 안테나는 모두 진행파 안테나에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 데이터 접근방법이 순차적으로 접근되는 기억장치로서 가장 적합하지 않은 것은?

  1. FIFO 메모리
  2. LIFO 메모리
  3. 자기 테이프
  4. HDD
(정답률: 42%)
  • HDD는 데이터 접근 시 디스크 헤드가 순차적으로 이동하면서 접근하는 방식이기 때문에 순차적으로 접근되는 기억장치로는 적합하지 않습니다. 따라서 HDD가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 중 현재 수행중인 명령어를 기억하는 레지스터는?

  1. MAR(Memory Address Register)
  2. IR(Instruction Register)
  3. PC(Program Counter)
  4. Accumulator
(정답률: 37%)
  • IR(Instruction Register)은 현재 수행중인 명령어를 저장하는 레지스터이다. CPU는 메모리에서 명령어를 가져와 IR에 저장하고, 이를 해석하여 해당 명령어를 수행한다. 따라서 IR은 CPU가 현재 수행중인 명령어를 기억하는 레지스터이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 주소 지정 방식(Addressing Mode) 중에서 프로그램 카운터에 명령어의 주소부분을 더해서 실제 주소를 구하는 방식은?

  1. 직접 번지 방식
  2. 즉시 번지 방식
  3. 상대 번지 방식
  4. 레지스터 번지 방식
(정답률: 60%)
  • 상대 번지 방식은 현재 명령어의 주소에서 상대적인 주소를 더하여 실제 주소를 계산하는 방식입니다. 따라서 프로그램 카운터에 명령어의 주소부분을 더해서 실제 주소를 구하는 것이 상대 번지 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 마이크로컴퓨터의 직렬 입ㆍ출력 인터페이스가 아닌 것은?

  1. SIO
  2. USART
  3. USB
  4. PPI
(정답률: 24%)
  • PPI는 병렬 입출력 인터페이스이며, 직렬 입출력 인터페이스인 SIO, USART, USB와는 다른 종류의 인터페이스이기 때문에 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 자외선을 이용하여 내용을 지울 수 있는 ROM은?

  1. 마스크 ROM
  2. EEROM
  3. PROM
  4. EPROM
(정답률: 55%)
  • 자외선을 이용하여 내용을 지울 수 있는 ROM은 EPROM입니다. EPROM은 Electrically Programmable Read-Only Memory의 약자로, 전기적으로 프로그래밍이 가능하며, 자외선을 이용하여 내용을 지울 수 있습니다. PROM은 일회성으로만 프로그래밍이 가능하고, 마스크 ROM은 제조 과정에서 이미 내용이 결정되어 있어 프로그래밍이 불가능합니다. EEROM은 EEPROM의 옛 이름으로, 전기적으로 내용을 지울 수 있지만, EPROM보다는 지우기가 어렵고, 비용이 더 비싸기 때문에 선택적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 컴퓨터가 프로그램을 수행하고 있는 동안 컴퓨터의 내부나 외부에서 응급상태가 발생하여 현재 수행 중인 프로그램을 일시적으로 중지하고 응급사태를 처리하는 기법은?

  1. DMA
  2. Time sharing
  3. Subroutine
  4. Interrupt
(정답률: 65%)
  • Interrupt는 컴퓨터가 수행 중인 프로그램을 일시적으로 중지하고 외부나 내부에서 발생한 응급상황을 처리하기 위한 기법이다. 따라서 위의 보기 중에서 Interrupt가 가장 적절한 답이다. DMA는 입출력 작업을 보다 효율적으로 처리하기 위한 기법이고, Time sharing은 여러 사용자가 하나의 컴퓨터를 공유하여 사용하는 기법이며, Subroutine은 하나의 큰 프로그램을 작은 단위로 나누어 처리하는 기법이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. UNIX 의 운영체제(OS)에 주로 사용된 언어는?

  1. 어셈블리 언어
  2. BASIC 언어
  3. C 언어
  4. LISP 언어
(정답률: 42%)
  • C 언어는 UNIX 운영체제의 개발에 가장 많이 사용된 언어 중 하나입니다. 이는 C 언어가 저수준의 시스템 프로그래밍과 고수준의 응용 프로그래밍 모두에 적합하며, 높은 이식성과 성능을 제공하기 때문입니다. 또한 C 언어는 UNIX 운영체제의 개발자인 Dennis Ritchie가 개발한 언어이기도 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 16진수 73C.4E 를 10진수로 변환한 것 중 가장 근사치는?

  1. 185.23
  2. 1852.305
  3. 18523.05
  4. 123.25
(정답률: 58%)
  • 16진수 73C.4E를 10진수로 변환하면 다음과 같다.

    7 × 16² + 3 × 16¹ + 12 × 16⁰ + 4 × 16⁻¹ + 14 × 16⁻²
    = 7 × 256 + 3 × 16 + 12 × 1 + 4 × 0.0625 + 14 × 0.00390625
    = 1792 + 48 + 12 + 0.25 + 0.0546875
    ≈ 1852.305

    따라서, 가장 근사치는 "1852.305" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 명령 사이클 중에서 일반적으로 프로그램 카운터(PC) 값이 증가되는 사이클은?

  1. fetch cycle
  2. indirect cycle
  3. execute cycle
  4. direct cycle
(정답률: 37%)
  • "fetch cycle"은 명령어를 가져오는 사이클로, PC 값이 다음 명령어의 주소로 증가되기 때문에 PC 값이 증가되는 사이클이다. 따라서 "fetch cycle"이 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 다음 중 이항 연산이 아닌 것은?

  1. OR
  2. AND
  3. Complement
  4. 산술 연산
(정답률: 73%)
  • Complement는 이항 연산이 아닌 단항 연산이다. 이항 연산은 두 개의 항을 대상으로 하는 연산이지만, 단항 연산은 한 개의 항을 대상으로 하는 연산이다. Complement는 어떤 값의 보수를 구하는 연산으로, 한 개의 항만을 대상으로 하기 때문에 이항 연산이 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 다음 중 인증의 모두가 면제되는 정보통신기기가 아닌것은?

  1. 시험연구를 위하여 제조하는 정보통신기기
  2. 전시회 행사 중에 판매가 목적인 정보통신기기
  3. 외국으로부터 도입하는 선박에 설치된 정보통신기기
  4. 외국의 기술자가 국내 산업체 등에 필요에 의하여 일정기간 내에 반출하는 조건으로 반입하는 정보통신기기
(정답률: 47%)
  • 정답은 "전시회 행사 중에 판매가 목적인 정보통신기기"입니다. 이유는 인증이 면제되는 정보통신기기는 시험연구를 위한 제조, 외국으로부터 도입하는 선박에 설치된 기기, 외국의 기술자가 국내 산업체 등에 필요에 의하여 일정기간 내에 반출하는 조건으로 반입하는 기기 등으로 규정되어 있지만, 전시회 행사 중에 판매가 목적인 기기는 해당되지 않기 때문입니다. 즉, 이 기기는 판매를 목적으로 전시회나 행사에서만 사용되는 것이므로 인증이 면제되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 전파법의 목적이 아닌 것은?

  1. 전파의 진흥을 도모
  2. 전파이용기술의 개발을 촉진
  3. 전파자윈의 균등한 분배
  4. 공공복리의 증진에 이바지
(정답률: 40%)
  • 전파법의 목적 중 전파자윈의 균등한 분배는 아닙니다. 전파법은 전파의 진흥을 도모하고 전파이용기술의 개발을 촉진하여 공공복리의 증진에 이바지하는 것을 목적으로 합니다. 전파자윈의 균등한 분배는 전파법이 아니라 전파규제에 해당하는 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전파형식 J3E 를 사용하는 무선국 무선설비의 점유주파수대폭의 허용치는?

  1. 500㎐
  2. 1㎑
  3. 3㎑
  4. 25㎑
(정답률: 59%)
  • J3E는 AM 모드 중 하나로, 주파수 대역폭이 3㎑이므로 점유주파수대폭의 허용치는 3㎑입니다. 다른 주파수 대역폭을 가진 모드들은 각각 다른 허용치를 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음 중 정보통신부장관이 전파자원을 확보하기 위하여 수립ㆍ시행하는 시책이 아닌 것은?

  1. 주파수의 국내등록
  2. 사용중인 주파수의 이용효율 향상
  3. 새로운 주파수의 이용기술 개발
  4. 국가간 전파혼신의 해소와 이의 방지를 위한 협의ㆍ조정
(정답률: 50%)
  • 정답: "주파수의 국내등록"

    설명: 정보통신부장관이 전파자원을 확보하기 위하여 수립ㆍ시행하는 시책 중 "주파수의 국내등록"은 아닙니다. 주파수의 국내등록은 주파수를 사용하는 기관이나 개인이 해당 주파수를 사용할 수 있는 권한을 부여받기 위해 등록하는 것으로, 전파자원을 확보하기 위한 시책이 아니라 주파수 이용에 대한 규제와 관리를 위한 제도입니다. 다른 보기들은 전파자원을 확보하고 효율적으로 관리하기 위한 시책들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 형식검정을 받아야 하는 무선설비의 기기가 아닌 것은?

  1. 선박국용 무선방위측정기
  2. 경보자동전화장치
  3. 이동가입무선전화장치
  4. 디지털선택호출장치의 기기
(정답률: 46%)
  • 이동가입무선전화장치는 형식검정을 받지 않아도 되는 이유는, 이동통신사에서 이미 인증을 받은 기기를 사용하기 때문입니다. 따라서 이동가입무선전화장치는 형식검정을 받지 않아도 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 710㎑의 전파를 사용하는 방송국의 주파수허용편차는?

  1. 0.1㎐
  2. 1㎐
  3. 10㎐
  4. 100㎐
(정답률: 34%)
  • 주파수허용편차는 주파수의 안정성을 나타내는 지표로, 방송국이 송출하는 주파수가 일정한 범위 내에서 유지되는지를 나타냅니다. 이 값은 일반적으로 주파수의 중심값에서 양쪽으로 허용되는 최대 편차를 의미합니다.

    따라서, 710㎑의 전파를 사용하는 방송국의 주파수허용편차가 10㎐인 것은, 방송국이 송출하는 주파수가 700㎑에서 720㎑ 사이에서 유지되어야 하기 때문입니다. 이 범위 내에서 주파수가 일정하게 유지되면, 수신자는 방송국에서 송출하는 신호를 안정적으로 수신할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 수신설비가 충족하여야 할 조건으로 적합하지 않는 것은?

  1. 선택도가 클 것
  2. 내부잡음이 적을 것
  3. 이득이 높을 것
  4. 수신주파수는 운용범위 이내일 것
(정답률: 30%)
  • 이득이 높을 것이 적합하지 않은 조건입니다. 이유는 수신설비의 이득이 높을수록 외부에서 들어오는 신호를 강하게 받아들이기 때문에 내부잡음이 증가하고 선택도가 낮아집니다. 따라서 적절한 이득을 유지하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 무변조상태에서 송신장치로부터 송신공중선계의 급전선에 공급되는 전력으로서 무선주파수의 1 주기 동안에 걸쳐 평균한 것은?

  1. 평균전력
  2. 규격전력
  3. 반송파전력
  4. 첨두포락선전력
(정답률: 37%)
  • 문제에서 언급된 전력은 "무선주파수"의 1 주기 동안에 걸쳐 평균한 것이므로, 이는 무선신호의 평균 전력을 나타냅니다. 이러한 무선신호는 반송파와 같은 형태로 전송되며, 따라서 이 문제에서 언급된 전력은 "반송파전력"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 중 송신설비의 전력을 규격전력(PR)으로 표시하지 아니하는 것은?

  1. 실험국의 송신설비
  2. 라디오 부이의 송신설비
  3. 아마추어국의 송신설비
  4. 비상위치지시용 무선표지설비
(정답률: 알수없음)
  • 라디오 부이의 송신설비는 규격전력(PR)으로 표시하지 않습니다. 이는 라디오 부이가 개발한 송신설비가 규격에 맞지 않는 비표준적인 것이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 중 스퓨리어스발사에 포함되지 않는 것은?

  1. 기생발사
  2. 고조파발사
  3. 대외역발사
  4. 상호변조 등에 의한 발사
(정답률: 42%)
  • 스퓨리어스발사는 위조된 정보나 거짓 정보를 이용하여 발사하는 것을 말합니다. 따라서 "대외역발사"는 스퓨리어스발사에 포함되지 않습니다. 대외역발사는 외부에서 발생한 실제 정보를 이용하여 발사하는 것으로, 스퓨리어스발사와는 다른 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
