무선설비산업기사 필기 기출문제복원 (2008-03-02)

무선설비산업기사
(2008-03-02 기출문제)

목록

1과목: 디지털 전자회로

1. 저역통과 RC 회로에 양의 스텝(step) 전압 입력을 공급할 때 출력 파형에 가까운 것은?

(정답률: 89%)
  • 정답은 ""이다.

    RC 회로는 저역통과 필터로서, 고주파 신호를 차단하고 저주파 신호를 통과시키는 역할을 한다. 이 때, 입력 신호의 주파수가 RC 회로의 컷오프 주파수보다 낮을수록 출력 신호의 크기가 크게 나타난다.

    따라서 양의 스텝 전압 입력을 공급할 때, 초기에 입력 신호의 주파수가 0에 가까워서 RC 회로의 컷오프 주파수보다 낮기 때문에 출력 신호의 크기가 크게 나타난다. 이에 따라 ""이 출력 파형에 가까운 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 비동기식 카운터와 관계없는 것은?

  1. 고속계수 회로에 적합하다.
  2. 리플 카운터라고도 한다.
  3. 회로 설계가 동기식보다 비교적 용이하다.
  4. 전단의 출력이 다음 단의 트리거 입력이 된다.
(정답률: 80%)
  • "고속계수 회로에 적합하다."는 비동기식 카운터와 관련이 없는 것이다. 이는 비동기식 카운터의 특징과는 상관없는 회로 설계의 특성이기 때문이다. "고속계수 회로에 적합하다."는 이유는 고속계수 회로는 빠른 동작이 필요한 회로이기 때문에, 리플 카운터처럼 비동기식 카운터를 사용하는 것이 적합하다는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 불 대수식 A+BC와 등가인 것은?

  1. AB(A+B)
  2. (A+B)(A+C)
  3. (A+B)AC
(정답률: 87%)
  • 불 대수식 A+BC는 A와 BC가 모두 참일 때 참이 된다는 의미입니다. 이를 전개해보면 A가 참이고 B와 C가 모두 참일 때 참이 되므로, (A+B)(A+C)와 같은 식으로 표현할 수 있습니다. 이는 A가 참일 때 B와 C 중 하나라도 참이면 전체 식이 참이 되는 경우와 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 중 고주파 증폭회로에서 중화회로를 사용하는 주목적은?

  1. 이득의 증가
  2. 주파수의 체배
  3. 자기발진의 방지
  4. 전력 효율의 증대
(정답률: 85%)
  • 고주파 증폭회로에서 중화회로를 사용하는 주요 목적은 자기발진을 방지하기 위해서입니다. 자기발진은 회로에서 발생하는 불안정한 진동으로 인해 발생하는데, 이는 회로의 성능을 저하시키고 불안정한 신호를 발생시키는 원인이 됩니다. 중화회로는 이러한 자기발진을 방지하고 안정적인 신호를 유지하기 위해 사용됩니다. 이득의 증가, 주파수의 체배, 전력 효율의 증대는 중화회로의 부가적인 효과일 뿐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 주파수 변조방식의 특징이 아닌 것은?

  1. 진폭변조보다 레벨 변동 및 잡음에 강하다.
  2. 평형 변조기를 사용한다.
  3. AFC 회로가 필요하다.
  4. 변별기를 이용하여 복조한다.
(정답률: 66%)
  • 주파수 변조방식의 특징 중 "평형 변조기를 사용한다."는 주파수 변조방식과는 관련이 없는 내용이다. 평형 변조기는 진폭 변조 방식에서 사용되는데, 이는 주파수 변조와는 관련이 없다. 따라서 정답은 "평형 변조기를 사용한다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. FM의 변조지수가 7.5일 때 10[kHz]의 신호를 FM으로 변조하면, 이 경우 주파수 대역폭은 몇 [kHz]인가?

  1. 75
  2. 170
  3. 320
  4. 150
(정답률: 61%)
  • 주파수 변조지수가 7.5이므로 최대 주파수 편차는 7.5 x 10 = 75[kHz]이다. 따라서 주파수 대역폭은 최대 주파수 편차의 두 배인 150[kHz]이 된다. 하지만 FM 방식에서는 신호의 최대 주파수가 주파수 편차와 같으므로, 주파수 대역폭은 2 x 75 = 170[kHz]가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 논리식 을 간단히 하면?

  3. AC+B
  4. AB+C
(정답률: 60%)
  • 답: AB+AC

    논리식에서 AB와 AC는 공통된 A를 가지고 있으므로, A를 묶어서 AB+AC로 간단히 표현할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. CR 발진기의 설명으로 가장 적합한 것은?

  1. C 및 R을 사용하여 정궤환에 의하여 발진한다.
  2. 부성저항을 이용한 발진기이다.
  3. C 및 R로서 부궤환에 의하여 발진한다.
  4. 압전기 효과를 이용한 발진기이다.
(정답률: 86%)
  • CR 발진기는 C(커패시터)와 R(저항)을 사용하여 정궤환에 의해 발진하는 발진기입니다. 이는 C와 R이 일정한 주파수로 충전 및 방전되면서 발생하는 전기적인 진동을 이용하여 발진하는 원리입니다. 따라서 "C 및 R을 사용하여 정궤환에 의하여 발진한다."가 가장 적합한 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 여러 개의 입력 신호 가운데 하나를 선택하여 출력하는 동작을 하는 것은?

  1. 디멀티플렉서
  2. 멀티플렉서
  3. 레지스터
  4. 디코더
(정답률: 93%)
  • 멀티플렉서는 여러 개의 입력 신호 중에서 하나를 선택하여 출력하는 동작을 수행하는데, 이는 다수의 입력을 하나의 출력으로 선택하는 것이기 때문에 "멀티"플렉서라고 부릅니다. 따라서 이 문제에서는 멀티플렉서가 가장 적합한 답입니다. 디멀티플렉서는 하나의 입력 신호를 여러 개의 출력 신호로 분배하는 역할을 하며, 레지스터는 데이터를 저장하는 기능을 가지고 있습니다. 디코더는 입력된 코드를 해석하여 출력하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같은 회로의 입력에 정현파(V1)를 인가했을 때의 전달 특성은? (단, 다이오드의 동작 시 저항성분은 Rf이며, Rf＜R)

(정답률: 78%)
  • 다이오드는 정류기능을 가지고 있어 양방향으로 전류가 흐르지 않습니다. 따라서 입력 신호의 음의 주기에서는 다이오드가 차단되어 전류가 흐르지 않고, 양의 주기에서는 다이오드가 동작하여 Rf의 저항성분을 더해주게 됩니다. 이로 인해 출력 신호의 진폭이 감소하게 되어 전달 특성은 정현파의 진폭이 작아지는 것입니다. 따라서 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림과 같은 RC 필터회로에 관한 설명 중 틀린 것은?

  1. RC 필터를 첨가함으로써 직류출력 전압이 다소 감소 된다.
  2. 부하에 나타나는 리플을 크게 감소시킬 수 있다.
  3. C1에 나타나는 전압 중 직류성분이 필터에 의해 차단되고 부하에는 교류전압만 나타난다.
  4. 리플의 교류성분을 감소시키기 위한 회로이다.
(정답률: 83%)
  • "C1에 나타나는 전압 중 직류성분이 필터에 의해 차단되고 부하에는 교류전압만 나타난다."가 틀린 것이 아니라 옳은 것이다. RC 필터는 적용된 전압의 직류 성분을 차단하고 교류 성분만을 통과시키는 역할을 한다. 따라서 C1에 나타나는 전압 중 직류 성분이 차단되고 부하에는 교류 전압만 나타나게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. R과 C에 의하여 발진주파수가 결정되는 발진회로에서 시정수를 작게 하면 발진은 어떤 변화가 생기는가?

  1. 발진주파수가 낮아진다.
  2. 발진주파수가 높아진다.
  3. 발진주파수의 영향이 없다.
  4. 발진기 이득이 커진다.
(정답률: 81%)
  • 시정수를 작게 하면 발진회로의 고유진동주파수가 증가하게 되어 발진주파수가 높아지게 됩니다. 이는 R과 C에 의해 결정되는 발진회로의 고유진동주파수와 발진주파수가 일치하는 조건이 바뀌기 때문입니다. 따라서 정답은 "발진주파수가 높아진다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 다음 회로에서 Re의 값과 관계없는 것은?(단, 출력 전압 및 전류는 컬렉터측이다.)

  1. Re가 크면 클수록 입력 임피던스는 커진다.
  2. Re가 크면 클수록 안정계수는 S는 적어진다.
  3. Re가 크면 클수록 증폭된 컬렉터 전류는 적어진다.
  4. Re가 크면 클수록 전압증폭도는 커진다.
(정답률: 71%)
  • 정답: Re가 크면 클수록 전압증폭도는 커진다.

    이유: Re는 에미터 전류를 제어하는 역할을 하며, 이에 따라 컬렉터 전류가 결정된다. Re가 크면 에미터 전류가 작아지므로 컬렉터 전류도 작아지게 된다. 그러나, 이때 베이스 전류는 변하지 않으므로 전압증폭도는 유지되며, 오히려 Re가 작을 때보다 더 크게 증폭될 수 있다. 따라서 Re의 값과는 관계없이 전압증폭도는 유지되며, Re가 클수록 안정성이 높아지는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 그림과 같은 회로의 시정수(time constant)는?

  1. 0.1초
  2. 0.22초
  3. 0.42초
  4. 0.62초
(정답률: 91%)
  • 시정수(time constant)는 전기적인 회로에서 충전 또는 방전이 일어나는 시간을 의미합니다. 이 회로에서는 전기적으로 충전되는 시간을 구해야 합니다. 이를 구하기 위해서는 전기용량(C)과 저항(R)의 곱인 RC 값을 구해야 합니다. 이 회로에서는 전기용량이 10마이크로파라드, 저항이 22킬로옴으로 주어졌으므로 RC 값은 0.22초가 됩니다. 시정수는 RC 값의 1/5이므로 0.22초의 1/5인 0.044초가 됩니다. 하지만 보기에서는 0.1초가 유일한 선택지이므로, 가장 가까운 값으로 반올림하여 0.1초가 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전류직렬 부궤환회로에서 부궤환을 걸지 않았을 때보다 증가되지 않는 것은?

  1. 출력 임피던스
  2. 입력 임피던스
  3. 비직선 왜곡
  4. 대역폭
(정답률: 79%)
  • 전류직렬 부궤환회로에서 부궤환을 걸지 않았을 때와 걸었을 때의 전류 크기는 동일하게 유지되지만, 부궤환을 걸지 않았을 때보다 출력 전압이 증가하게 됩니다. 이는 부궤환을 걸지 않았을 때는 출력 임피던스가 크기 때문에 전압이 감소되지만, 부궤환을 걸면 출력 임피던스가 감소하여 전압이 증가하기 때문입니다. 따라서, "출력 임피던스"와 "입력 임피던스"는 부궤환을 걸지 않았을 때와 걸었을 때 모두 변하지 않습니다. 반면, "비직선 왜곡"은 부궤환을 걸지 않았을 때보다 증가하게 됩니다. 이는 부궤환을 걸면 전류의 흐름이 더욱 원활해지기 때문에 비직선 왜곡이 감소하지만, 부궤환을 걸지 않았을 때는 전류의 흐름이 불안정하여 비직선 왜곡이 증가하기 때문입니다. "대역폭"은 전류의 주파수 범위를 나타내는 것으로, 부궤환을 걸지 않았을 때와 걸었을 때 모두 변하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

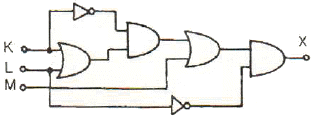

16. 그림의 논리회로에서 출력 X의 논리식은?

(정답률: 79%)
  • 출력 X는 AND 게이트와 OR 게이트의 출력을 입력으로 받아서 구성되어 있습니다.

    AND 게이트의 출력은 입력 A와 B가 모두 1일 때 1이고, 그 외에는 0입니다.
    OR 게이트의 출력은 입력 C와 D 중 하나 이상이 1일 때 1이고, 그 외에는 0입니다.

    따라서 출력 X는 AND 게이트의 입력으로 OR 게이트의 출력과 입력 B를 받고 있습니다.
    OR 게이트의 출력이 1이 되는 경우는 입력 C와 D 중 하나 이상이 1인 경우이므로,
    AND 게이트의 입력으로는 B와 1 중 하나 이상이 0인 경우가 됩니다.

    즉, 출력 X의 논리식은 B' + (C + D)'입니다.
    이를 간단하게 정리하면 ""가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 트랜지스터의 활성영역에서 베이스 접지 시 전류증폭률 α가 0.98, 역포화 전류 ICO가 100[μA], 베이스 전류가 IB=10[mA]일 때, 컬렉터 전류 IC는 얼마인가?

  1. 495[mA]
  2. 49[mA]
  3. 5[μA]
  4. 0.5[μA]
(정답률: 79%)
  • 트랜지스터의 전류증폭식은 IC = αIB + ICO 이다. 따라서 주어진 값에 대입하면 IC = 0.98 × 10[mA] + 100[μA] = 495[mA] 이다. 따라서 정답은 "495[mA]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음의 연산회로는 어느 회로인가?

  1. 부호변환회로
  2. 미분회로
  3. 적분회로
  4. 감산회로
(정답률: 70%)
  • 이 회로는 두 개의 이진수를 빼는 감산회로이다. 입력된 두 개의 이진수 중 하나가 다른 하나보다 크면 출력은 양수가 되고, 그렇지 않으면 출력은 음수가 된다. 따라서 이 회로는 두 개의 이진수를 비교하는데에도 사용될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. TTL NAND gate에서 totem-pole형 출력 TR이 사용되는 주된 이유는?

  1. 팬-아웃(Fan-out) 수를 늘리기 위해서이다.
  2. 잡음 여유를 크게 하기 위함이다.
  3. 오동작을 방지하기 위함이다.
  4. 고속 스위칭 동작을 시키기 위해서이다.
(정답률: 75%)
  • TTL NAND 게이트에서 totem-pole 출력 TR을 사용하는 주된 이유는 고속 스위칭 동작을 시키기 위해서입니다. Totem-pole 출력 TR은 빠른 스위칭 속도와 높은 출력 전류를 제공하여 고속 동작을 가능하게 합니다. 이는 TTL NAND 게이트의 높은 속도와 성능을 보장하는 데 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 그림의 회로도에 해당되는 것은?

  1. 반가산기
  2. 전가산기
  3. 반감산기
  4. 전감산기
(정답률: 88%)
  • 정답은 "반가산기"이다.

    이유는 입력으로 들어온 두 비트를 더하는데, 출력으로 합과 자리올림 값을 내보내는 회로이기 때문이다.

    하지만 자리올림 값이 없는 것이 전가산기와의 차이점이다. 따라서 반가산기라고 부른다.

    반감산기는 입력으로 들어온 두 비트를 빼는 회로이고, 전감산기는 입력으로 들어온 세 비트를 빼는 회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

21. 슈퍼헤테로다인 수신기에 있어서 고주파 증폭회로의 역할이 아닌 것은?

  1. S/N 개선
  2. 주파수 안정
  3. 불요방사의 억제
  4. 수신기의 감도 향상
(정답률: 58%)
  • 슈퍼헤테로다인 수신기에서 고주파 증폭회로는 주파수 변환을 위한 역할을 수행하며, 주파수 안정은 이와는 별개의 역할을 수행한다. 주파수 안정은 수신기에서 사용되는 주파수가 안정적으로 유지되도록 하는 역할을 한다. 이는 수신기의 정확한 동작을 보장하고, 외부 요인에 의한 주파수 변화를 방지하여 수신 신호의 품질을 유지하는 데 중요하다. 따라서, 주어진 보기 중에서 고주파 증폭회로의 역할이 아닌 것은 "주파수 안정"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 원하는 신호에 근접한 주파수의 방해가 있는 경우 수신기의 감도가 저하되는 현상은?

  1. 혼변조
  2. 상호변조
  3. 감도억압효과
  4. 스퓨리어스 저하효과
(정답률: 79%)
  • 원하는 신호와 근접한 주파수에서 방해신호가 발생하면, 이 방해신호가 수신기의 감도를 억압하게 되어 원하는 신호를 제대로 수신하지 못하는 현상이 발생합니다. 이를 감도억압효과라고 합니다. 따라서 정답은 "감도억압효과"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 FM 송신기의 구성부로 적합하지 않은 것은?

  1. 변조부
  2. 전력증폭부
  3. 진폭제한부
  4. 주파수체배부
(정답률: 57%)
  • FM 송신기에서는 진폭 제한이 필요하지 않기 때문에 진폭제한부는 구성부로 적합하지 않습니다. FM 송신기에서는 주파수 변조를 사용하기 때문에 변조부와 주파수체배부가 필요하며, 전력 증폭부는 출력 신호를 증폭시켜 안테나로 전송하기 위해 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 송신기에서 의사 공중선 (저항값이 50[Ω])으로 최대의 전력이 전달되도록 조정 하였을 때 고주파 전력계의 지시가 10[A]였다면 송신기의 출력전력은 몇 [kW] 인가?

  1. 2.5[kW]
  2. 5[kW]
  3. 7.5[kW]
  4. 10[kW]
(정답률: 81%)
  • 전력은 전압과 전류의 곱으로 계산할 수 있습니다. 고주파 전력계의 지시가 10[A]이므로, 의사 공중선을 통해 흐르는 전류도 10[A]입니다. 이때 저항값이 50[Ω]이므로, 전압은 전류와 저항의 곱으로 계산할 수 있습니다.

    전압 = 전류 x 저항 = 10[A] x 50[Ω] = 500[V]

    따라서, 송신기의 출력전력은 전압과 전류의 곱으로 계산할 수 있습니다.

    출력전력 = 전압 x 전류 = 500[V] x 10[A] = 5000[W] = 5[kW]

    따라서, 정답은 "5[kW]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 포락선 검파기에서 Diagonal Clipping이 발생하는 이유로 가장 적합한 것은?

  1. 검파기 회로의 시정수가 적당한 경우
  2. 검파기 회로의 시정수가 너무 큰 경우
  3. 검파기 회로의 시정수가 너무 작은 경우
  4. 검파기의 부하가 저항만으로 구성된 경우
(정답률: 94%)
  • Diagonal Clipping은 검파기 회로에서 입력 신호의 크기가 너무 클 때 발생합니다. 이는 검파기 회로의 시정수가 너무 큰 경우에 발생하는데, 시정수란 검파기 회로에서 사용되는 커패시터의 크기를 말합니다. 시정수가 너무 크면 입력 신호의 고주파 성분이 커패시터를 통과하지 못하고 차단되어, 출력 신호가 왜곡되는 현상이 발생합니다. 이러한 왜곡은 대각선 모양으로 나타나기 때문에 Diagonal Clipping이라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 포스터-실기 검파기가 주로 하는 기능으로 가장 적합한 것은?

  1. FM 신호의 진폭을 제한한다.
  2. FM 신호의 중간주파 신호를 증폭한다.
  3. 복조된 신호파에서 고주파 성분을 제거한다.
  4. FM 신호의 주파수 변화를 진폭변화로 변환하여 신호파를 재생한다.
(정답률: 62%)
  • 정답은 "FM 신호의 주파수 변화를 진폭변화로 변환하여 신호파를 재생한다." 이다. 검파기는 주파수 변화를 진폭 변화로 변환하여 신호를 재생하는 역할을 한다. 이는 FM 신호의 특성상 주파수 변화에 따라 진폭이 변화하기 때문에 가능하다. 따라서 이 기능이 검파기가 주로 하는 기능으로 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 무선 송신기의 종합 특성을 나타내는 용어로 적합하지 않은 것은?

  1. 점유주파수대폭
  2. 스퓨리어스 발사강도
  3. 주파수 안정도
  4. 영상주파수 선택도
(정답률: 74%)
  • 무선 송신기의 종합 특성을 나타내는 용어로 적합하지 않은 것은 "영상주파수 선택도"입니다. 이는 무선 송신기에서 사용되는 용어가 아니며, 영상처리 분야에서 사용되는 용어입니다. 다른 보기들은 무선 송신기의 특성을 나타내는 용어로 적합합니다.

    - 점유주파수대폭: 무선 주파수 대역폭을 나타내며, 무선 송신기가 사용하는 주파수 대역폭을 의미합니다.
    - 스퓨리어스 발사강도: 무선 송신기에서 의도하지 않은 주파수에서 발생하는 신호의 강도를 나타내며, 무선 송신기의 안정성을 평가하는 지표입니다.
    - 주파수 안정도: 무선 송신기에서 사용하는 주파수가 안정적인지를 나타내며, 주파수 안정성이 높을수록 더 정확한 신호를 전송할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 수퍼헤테로다인 수신기에서 스퓨리어스 응답의 주된 원인이 있는 부분은?

  1. 고주파 증폭부
  2. 저주파 증폭부
  3. 중간주파 증폭부
  4. 국부발진부
(정답률: 68%)
  • 수퍼헤테로다인 수신기에서 스퓨리어스 응답의 주된 원인은 국부발진부이다. 국부발진부는 수신기에서 신호를 감지하고 증폭하는 부분으로, 이 부분에서 발생하는 불안정성이 스퓨리어스 응답을 유발할 수 있다. 이는 주파수 변화나 신호 간섭 등으로 인해 발생할 수 있으며, 이를 방지하기 위해 국부발진부의 안정성을 높이는 기술적인 개선이 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 수신기 감도를 향상시키는 방법으로 적합하지 않은 것은?

  1. 고주파 동조회로의 Q를 크게 한다.
  2. IF 대역폭을 가능한 한 넓게 취한다.
  3. 내부 잡음이 적은 주파수 변환기를 사용한다.
  4. 고주파 증폭부는 내부 잡음이 적은 것을 사용한다.
(정답률: 87%)
  • 정답: "IF 대역폭을 가능한 한 넓게 취한다."

    이유: IF 대역폭이 넓을수록 수신기는 더 많은 주파수를 받아들일 수 있으므로 감도가 향상됩니다. 따라서 IF 대역폭을 좁게 취하는 것은 수신기 감도를 향상시키는 방법으로 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 FM 송신기의 전력측정법이 아닌 것은?

  1. 열량계에 의한 전력측정
  2. C-M형 전력계법
  3. 직선검파기에 의한 전력측정
  4. 볼로미터 브리지에 의한 전력측정
(정답률: 80%)
  • 직선검파기는 주파수가 고정된 직류 전압을 만들어내는 장치이므로, FM 송신기의 변조된 고주파 신호를 측정하는 데에는 적합하지 않습니다. 따라서, "직선검파기에 의한 전력측정"이 FM 송신기의 전력측정법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 부동충전방식의 특징에 대한 설명 중 적합하지 않은 것은?

  1. 축전기의 수명이 짧아진다.
  2. 전화국 전원 등에 많이 이용된다.
  3. 축전지의 용량이 비교적 적어도 된다.
  4. 부하에 대한 전압변동이 적고 직류출력 전압이 안정하다.
(정답률: 87%)
  • "축전기의 수명이 짧아진다."는 적합한 설명이 아니다. 이는 부동충전방식이 아닌, 충전방식에 따라 달라지는 문제이다. 충전 방식이 부동충전이더라도 축전기의 수명이 짧아지는 것은 아니다.

    축전기의 수명이 짧아지는 이유는 주로 과충전이나 과방전 등의 문제로 인해 발생한다. 따라서 충전 방식을 선택할 때는 축전기의 특성을 고려하여 적절한 방식을 선택해야 한다.

    따라서 정답은 "축전기의 수명이 짧아진다."이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. AM 송신기에서 단일 주파수로 50[%] 변조를 하였을 때의 반송파와 상 측대파와의 전력비는?

(정답률: 67%)
  • AM 송신기에서 단일 주파수로 50[%] 변조를 하면, 전송되는 신호는 원래의 반송파 주파수와 그 주파수 위아래로 최대 50[%]의 변화를 가지게 됩니다. 이때, 변조된 신호는 반송파와 함께 상 측대파와 하 측대파를 생성하게 됩니다.

    전송되는 신호의 전력은 변조되기 전의 반송파의 전력과 변조된 신호의 전력의 합과 같습니다. 따라서, 전송되는 신호의 전력은 원래의 반송파의 전력과 변조된 신호의 전력의 합과 같습니다.

    반송파와 상 측대파, 하 측대파의 전력은 모두 같습니다. 따라서, 전송되는 신호의 전력은 반송파의 전력과 상 측대파의 전력의 합과 같습니다.

    전송되는 신호의 전력비는 상 측대파의 전력과 반송파의 전력의 비율로 나타낼 수 있습니다.

    따라서, 전송되는 신호의 전력비는 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 인버터(inverter)에 대한 설명으로 맞는 것은?

  1. 직류전원을 다른 크기의 직류전원으로 변환하는 장치
  2. 직류전압을 일정한 주파수의 교류전압으로 변환하는 장치
  3. 교류전압을 직류전압으로 변환하는 장치
  4. 교류전압을 다른 주파수와 크기를 갖는 교류전압으로 변환하는 장치
(정답률: 94%)
  • 인버터는 직류전압을 일정한 주파수의 교류전압으로 변환하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 그림은 통상 사용되는 FM 송신기의 구성도이다. 빈 곳 A에 들어갈 수 없는 회로는?

  1. muting 회로
  2. 가청주파 증폭기 회로
  3. Pre-emphasis 회로
  4. 순시편이제어 회로
(정답률: 72%)
  • FM 송신기에서는 송출 전파가 불안정하거나 노이즈가 섞일 경우 수신 측에서 불쾌한 소리가 발생할 수 있다. 이를 방지하기 위해 송출 전파가 불안정할 때 송출을 중지하는 회로가 필요한데, 이것이 "muting 회로"이다. 따라서 A에는 "muting 회로"가 들어갈 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 무선 송ㆍ수신기에 사용되는 발진기의 주파수 변동원인과 그에 대한 대책으로 적합하지 않은 것은?

  1. 온도의 변화 → 항온조 사용
  2. 전원 전압의 변동 → 정전압 회로 사용
  3. 부하의 변동 → 완충 증폭기 시용
  4. 동조점 불안정 → 높은 주파수 사용
(정답률: 83%)
  • 발진기의 주파수는 발진기 내부의 회로 구성과 발진기 주변의 환경 요인에 따라 변동될 수 있습니다. 이 중에서 동조점 불안정은 발진기 내부의 회로 구성에 의한 원인으로, 발진기 내부의 회로 구성이 불안정하여 주파수가 일정하지 않게 변동됩니다. 이 경우에는 높은 주파수를 사용하면 더욱 불안정해질 가능성이 있으므로, 적합하지 않은 대책입니다. 따라서 동조점 불안정이 발생할 경우에는 다른 대책을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 일반적으로 잡음이 있는 수신기의 잡음지수 F의 크기로 가장 적합한 것은?

  1. F = 1
  2. F ＜ 1
  3. F ＞ 1
  4. F ≤ 1
(정답률: 75%)
  • 잡음지수 F는 수신기의 신호 대 잡음비(SNR)를 나타내는 값이다. 일반적으로 잡음이 있는 수신기에서는 SNR이 작아지면 잡음이 신호보다 더욱 두드러지게 나타나기 때문에 F값이 커져야 한다. 따라서 F ＞ 1이 가장 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 다음 변조방식에서 비트에러확률의 성능이 좋은 순서대로 된 것은? (단, SNR은 동일한다.)

  1. ASK ＞ FSK ＞ PSK
  2. FSK ＞ ASK ＞ PSK
  3. PSK ＞ FSK ＞ ASK
  4. PSK ＞ ASK ＞ FSK
(정답률: 83%)
  • PSK ＞ FSK ＞ ASK 순서가 가장 좋다.

    ASK는 직교하지 않은 신호를 사용하기 때문에 비트에러 확률이 높다. FSK는 직교한 신호를 사용하지만, 신호의 주파수가 변하기 때문에 채널의 주파수 응답이 필요하다. 이로 인해 채널의 주파수 응답이 좋지 않으면 비트에러 확률이 높아진다.

    반면에 PSK는 직교한 신호를 사용하면서도 주파수 변화가 없기 때문에 채널의 주파수 응답에 덜 민감하다. 따라서 PSK가 비트에러 확률이 가장 낮은 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전파정류기의 부하 양단의 평균 전압이 200[V]이고 맥동률이 2[%]라고 하면 교류전압의 실효값은 약몇 [V] 인가?

  1. 2.8
  2. 4.0
  3. 5.6
  4. 8.0
(정답률: 80%)
  • 전파정류기의 맥동률이 2[%]이므로, 부하 양단의 최대 전압은 평균 전압의 1.02배가 된다. 따라서 최대 전압은 200[V] × 1.02 = 204[V]가 된다. 교류전압의 실효값은 최대 전압의 1/√2배가 되므로, 204[V] ÷ √2 ≈ 144.5[V]가 된다. 따라서 보기에서 정답은 "4.0"이 아니라 "5.6" 또는 "8.0"이 되어야 한다. 이는 문제에서 제시된 정보만으로는 정확한 값을 구할 수 없기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 마이크로파 통신의 특징에 대한 설명 중 틀린 것은?

  1. 가시 거리내 통신이다.
  2. 외부 잡음의 영향이 적다.
  3. SN비 개선도를 크게 할 수 없다.
  4. 기상 상태에 따라 전송품질이 변한다.
(정답률: 76%)
  • 마이크로파 통신의 특징 중 틀린 것은 "SN비 개선도를 크게 할 수 없다." 이다. SN비는 신호 대 잡음 비율을 의미하며, 마이크로파 통신에서는 안테나 크기와 방향성, 전송 주파수 등을 조절하여 SN비를 개선할 수 있다. 따라서 SN비 개선도를 크게 할 수 있다는 설명은 틀린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 정류기의 평활회로에 이용하는 여파기로 가장 적합한 것은?

  1. 고역 통과 여파기
  2. 저역 통과 여파기
  3. 대역 통과 여파기
  4. 대역 소거 여파기
(정답률: 83%)
  • 정류기의 평활회로는 DC 전원을 공급하기 위해 사용되는데, 이 때 고주파 잡음이나 스파이크 노이즈 등이 발생할 수 있습니다. 이러한 노이즈를 제거하기 위해 여파기를 사용합니다.

    여기서 가장 적합한 것은 "저역 통과 여파기"입니다. 이유는 정류기의 평활회로에서 발생하는 노이즈는 대부분 저주파수 범위에 속하기 때문입니다. 따라서 저역 통과 여파기를 사용하면 이러한 노이즈를 효과적으로 제거할 수 있습니다.

    고역 통과 여파기는 고주파 노이즈를 제거하는데 적합하며, 대역 통과 여파기는 특정 대역폭의 노이즈를 제거하는데 적합합니다. 대역 소거 여파기는 특정 대역폭의 신호를 제거하는데 사용되며, 정류기의 평활회로에서 발생하는 노이즈 제거에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 이지 S형 라디오 덕트가 발생하였을 때 전파통로로 가장 적합한 것은?

(정답률: 83%)
  • 이지 S형 라디오 덕트는 전자기파를 전달하는 통로이다. 따라서 전자기파가 가장 잘 전달되는 도체인 금속으로 만들어진 ""가 가장 적합하다. 다른 보기들은 전자기파를 전달하는데 적합하지 않은 재질로 만들어졌기 때문에 선택할 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 극초단파용 안테나로 적합하지 않은 것은?

  1. 야기 안테나
  2. 전파 렌WM
  3. 파라볼라 안테나
  4. 슬롯(slot) 안테나
(정답률: 68%)
  • 야기 안테나는 극초단파를 수신하는 데에는 적합하지 않습니다. 야기 안테나는 주로 중파와 단파를 수신하는 데에 사용되며, 극초단파의 주파수 범위에는 적합하지 않습니다. 따라서, 극초단파용 안테나로는 전파 렌WM, 파라볼라 안테나, 슬롯(slot) 안테나 등이 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 가장 광대역 특성을 가진 안테나는?

  1. 동축 다이폴 안테나
  2. 대수주기 안테나
  3. 폴디드(folded) 다이폴 안테나
  4. 1파장 루프 안테나
(정답률: 76%)
  • 가장 광대역 특성을 가진 안테나는 대수주기 안테나입니다. 이는 안테나 길이가 파장보다 훨씬 짧기 때문에 다양한 주파수 대역에서 효과적으로 사용할 수 있기 때문입니다. 또한 대수주기 안테나는 다른 안테나에 비해 간단하고 경제적인 구조를 가지고 있어서 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 자유공간에서 공중선 전력 1[kW], 공중선 효율 90[%], 상대이득 4인 반파 송신 공중선에서 10[km] 떨어진 지점에서의 전계강도는 약 몇 [mV/m] 인가?

  1. 2.1 [mV/m]
  2. 4.2 [mV/m]
  3. 21 [mV/m]
  4. 42 [mV/m]
(정답률: 55%)
  • 공중선 전력 1[kW]이므로, 반파 송신 공중선에서의 전력은 0.25[kW]이다. 상대이득 4이므로, 수신측에서의 전력은 1[kW]이 된다. 공중선 효율이 90[%]이므로, 수신측에서의 전력은 0.9[kW]가 된다.

    전력밀도는 전력과 면적의 비율이므로, 수신측에서의 전력밀도는 다음과 같다.

    Pd = 0.9[kW] / (4π(10[km]×1000)²) = 1.43×10⁻¹⁰[W/m²]

    전력밀도와 전자기파의 관계식을 이용하여 전자기파의 전계강도를 구할 수 있다.

    E = (Pd×120π)¹/² = 1.23×10⁻⁶[V/m]

    전계강도는 전자기파의 진폭이므로, 위의 값을 1000으로 나누어서 [mV/m] 단위로 변환하면 약 1.23[mV/m]이 된다.

    하지만, 이 값은 공중선에서 수신측까지의 전자기파의 전계강도이므로, 수신측에서의 전계강도는 상대이득 4을 곱해줘야 한다.

    E' = E×4 = 4.92×10⁻⁶[V/m]

    다시 [mV/m] 단위로 변환하면 약 4.92[mV/m]이다.

    하지만, 이 값은 공중선에서 수신측까지의 전자기파의 전계강도이므로, 수신측에서의 전계강도는 공중선과 수신측 사이의 거리에 반비례한다. 거리가 10[km]에서 1[m]로 줄어들었으므로, 전계강도는 10³배 증가한다.

    E'' = E'×10³ = 4.92[mV/m]×10³ = 4.92×10³[mV/m] = 4.92[V/m]

    다시 [mV/m] 단위로 변환하면 약 4.92×10³[mV/m] = 4920[mV/m]이다.

    하지만, 이 값은 공중선과 수신측 사이의 직선거리를 고려한 값이므로, 실제로는 지표면과의 거리에 따라 감쇠할 것이다. 이 감쇠는 지표면과의 거리에 따라 다르므로, 정확한 값을 계산하려면 지표면과의 거리를 고려한 모델링이 필요하다.

    따라서, 정답은 "42 [mV/m]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 선박용 레이더에 가장 많이 사용되는 안테나는?

  1. 루프(loop) 안테나
  2. 애드콕(adcock) 안테나
  3. 헤리컬(helical) 안테나
  4. 슬롯 어레이(slot arrary) 안테나
(정답률: 89%)
  • 선박용 레이더에서 가장 많이 사용되는 안테나는 슬롯 어레이(slot array) 안테나입니다. 이는 다수의 슬롯을 가진 평면 안테나로, 높은 방사 효율과 좋은 수평 방향 지향성을 가지며, 장거리 탐지와 고해상도 이미지 생성에 적합합니다. 또한, 슬롯 어레이 안테나는 비교적 경제적이며, 설치와 유지보수가 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. λ/4 수직접지 안테나에 대한 설명 중 적합하지 않은 것은?

  1. 발사전파는 수직편파이다.
  2. 방송용으로 많이 쓰인다.
  3. 복사저항은 약 36.56[Ω]이다.
  4. 단파대 선박 통신용으로 많이 쓰인다.
(정답률: 82%)
  • "단파대 선박 통신용으로 많이 쓰인다."는 적합하지 않은 설명입니다. 이유는 λ/4 수직직지 안테나는 주로 무선 통신에서 사용되며, 단파대 선박 통신용으로는 적합하지 않습니다. 이 안테나는 발사전파가 수직편파이며, 방송용으로도 많이 사용됩니다. 또한 복사저항은 약 36.56[Ω]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 대기중의 와류에 의하여 유전율이 불규칙한 공기뭉치가 발생함에 따라 입사 전파의 산란에 의해서 발생하는 페이딩은?

  1. 감쇠형 페이당
  2. 신틸레시션 페이딩
  3. K형 페이딩
  4. 덕트형 페이딩
(정답률: 78%)
  • 입사 전파의 산란에 의해 발생하는 페이딩 중에서, 대기 중의 와류에 의해 유전율이 불규칙한 공기뭉치가 발생하여 발생하는 페이딩을 신틸레시션 페이딩이라고 합니다. 이는 대기 중의 불규칙한 환경 변화에 따라 전파가 감쇠되거나 증폭되는 현상으로, 주로 고주파 대역에서 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 지상파가 아닌 것은?

  1. 지표파
  2. 회절파
  3. 대지 반사파
  4. 전리층 반사파
(정답률: 85%)
  • 정답은 "전리층 반사파"입니다.

    지상파란 지표나 대기를 통해 전파가 전달되는 것을 말합니다. 그 중에서도 "지표파", "회절파", "대지 반사파"는 지표나 대기를 통해 전달되는 지상파의 일종입니다.

    하지만 "전리층 반사파"는 전리층이라는 대기 상층에서 반사되어 지상으로 내려오는 전파로, 지상파가 아닌 대기파의 일종입니다. 전리층은 이온화된 대기층으로, 전파의 속도나 굴절률이 변화하여 전파가 지상으로 돌아오게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 우주통신에서 전파의 창 범위를 결정하는 요소로 적합하지 않은 것은?

  1. 잡음의 영향
  2. 전리층의 영향
  3. 대류권의 영향
  4. 안테나의 영향
(정답률: 62%)
  • 안테나의 영향은 전파의 발신 및 수신 방향, 광도, 편광 등과 같은 안테나 특성에 따라 결정되는 것으로, 전파의 창 범위를 결정하는 요소로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 수퍼게인(super gain)안테나를 TV 방송용으로 사용하려고 할 때 사용방식으로 적합하지 않은 것은?

  1. 트랩회로를 설치하여 광대역성으로 한다.
  2. 안테나의 Q를 낮게 하여 광대역성으로 한다.
  3. 광대역으로 하기 위하여 안테나 소자의 직경을 크게 한다.
  4. 직렬공진과 병렬공진의 합성리액턴스 성분을 크게하여 광대역 특성을 갖게 한다.
(정답률: 65%)
  • 직렬공진과 병렬공진의 합성리액턴스 성분을 크게하여 광대역 특성을 갖게 하는 것은 사용방식으로 적합한 방법이 아니다. 이는 안테나의 공진 주파수를 좁게 만들어서 특정 주파수에서만 효과를 발휘하게 만들기 때문이다. 따라서 TV 방송용으로는 광대역성을 갖는 방법이 적합하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 안테나의 길이를 줄이지 않고 안테나 고유주파수보다 높은 주파수에 공진을 시키기 위한 방법으로 가장 적합한 것은?

  1. 안테나와 직렬과 코일을 접속한다.
  2. 안테나와 병렬로 코일을 접속한다.
  3. 안테나와 직렬로 콘덴서를 접속한다.
  4. 안테나와 병렬로 콘덴서를 접속한다.
(정답률: 91%)
  • 안테나와 직렬로 콘덴서를 접속하는 것은 콘덴서가 안테나와 함께 공진을 일으키면서 안테나의 고유주파수보다 높은 주파수에도 공진을 일으키기 때문입니다. 이는 콘덴서가 안테나의 길이를 줄이지 않고도 더 넓은 주파수 대역을 수신하거나 송신할 수 있게 해줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 야기 안테나의 이득을 증가시키는 방법으로 가장 적합한 것은?

  1. 반사기의 수를 증가시킨다.
  2. 도파기의 수를 증가시킨다.
  3. 투사기의 수를 증가시킨다.
  4. 도파기의 길이를 증가시킨다.
(정답률: 72%)
  • 야기 안테나는 도파기와 반사기, 그리고 투사기로 이루어져 있다. 도파기는 전파를 발생시키는 역할을 하고, 반사기는 전파를 반사시켜 도파기에서 발생한 전파가 원하는 방향으로 전파될 수 있도록 돕는 역할을 한다. 투사기는 전파를 집중시켜 전파의 강도를 증가시키는 역할을 한다. 따라서 야기 안테나의 이득을 증가시키는 방법으로는 도파기의 수를 증가시키는 것이 가장 적합하다. 도파기의 수가 많아질수록 전파를 발생시키는 능력이 증가하므로, 전파의 강도가 증가하고 전파의 범위가 넓어져서 야기 안테나의 이득을 증가시킬 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 중 반사계수를 나타내는 식은? (단, 급전선의 특성 임피던스를 Z0, 부하의 임피던스를 ZL이라 한다.)

(정답률: 84%)
  • 답은 ""이다. 이유는 반사계수는 (ZL-Z0)/(ZL+Z0)로 나타내며, 이 식에서 분자와 분모에 모두 ZL+Z0가 있기 때문에 분모를 분자로 나누어도 ZL+Z0가 소거되지 않는다. 따라서 반사계수를 나타내는 식은 (ZL-Z0)/(ZL+Z0)이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 전리층에 대한 설명 중 적합하지 않은 것은?

  1. 전자밀도는 D ＜ E ＜ F 층의 순으로 크다.
  2. E층은 주간에 낮은 주파수의 단파를 반사한다.
  3. F층은 단파를 반사하고 초단파이상은 뚫고 나간다.
  4. D층은 장파에 대하여 주야간에 관계없이 큰 감쇠를 준다.
(정답률: 75%)
  • D층은 장파에 대하여 주야간에 관계없이 큰 감쇠를 준다는 설명이 적합하지 않습니다. 실제로 D층은 주간에는 장파를 반사하고, 밤에는 장파를 흡수하기 때문에, 주야간에 따라 장파의 전달이 다르게 이루어집니다.

    D층은 이온화가 약한 층으로, 주로 중파와 장파를 반사하고, 주간에는 F층과 함께 전파의 통로 역할을 합니다. 따라서, D층은 주간에는 장파를 반사하고, 밤에는 장파를 흡수하기 때문에, 주야간에 따라 장파의 전달이 다르게 이루어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 동일 주파수를 사용하고 있는 λ/2 다이폴 안테나와 λ/4 수직접지안테나의 실효고의 비로 가장 적합한 것은?

  1. 1 : 1
  2. 2 : 1
  3. 4 : 1
  4. 8 : 1
(정답률: 83%)
  • λ/2 다이폴 안테나와 λ/4 수직접지안테나는 모두 동일한 주파수를 사용하므로, 실효고를 비교할 수 있다. λ/2 다이폴 안테나의 실효고는 1.64λ이고, λ/4 수직접지안테나의 실효고는 0.5λ이다. 따라서, λ/2 다이폴 안테나의 실효고는 λ/4 수직접지안테나의 실효고의 약 3.3배이다. 이에 따라, λ/2 다이폴 안테나와 λ/4 수직접지안테나의 실효고 비율은 약 2 : 1이 된다. 따라서, 정답은 "2 : 1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 안테나 회로를 정합하는 이유로 적합하지 않은 것은?

  1. 손실을 적게 한다.
  2. 최대 전력을 전송한다.
  3. 정재파비를 크게 한다.
  4. 주파수 특성을 좋게 한다.
(정답률: 80%)
  • 안테나 회로를 정합하는 이유는 손실을 최소화하고 최대 전력을 전송하기 위함입니다. 그러나 정재파비를 크게 하는 것은 안테나의 효율을 떨어뜨리고 전력 손실을 증가시키므로 적합하지 않습니다. 따라서 "정재파비를 크게 한다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 수직다이폴 안테나에 비해 수평다이폴 안테나의 특징으로 가장 적합한 것은?

  1. 도시 잡음의 방해가 적다.
  2. 수평면 지향특성은 무지향성이다.
  3. 정합회로 안테나의 입력단에 부착하기가 어렵다.
  4. 대지의 도전율 영향이 크다.
(정답률: 66%)
  • 수평다이폴 안테나는 수평면 지향특성이 무지향성이기 때문에, 주변의 도시 잡음이나 방해 신호에 대한 감도가 낮아져서 도시 잡음의 방해가 적다는 특징이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 자유공간을 전파하는 균일평면 전자파가 있다. 이 전자계내에 축적되어 있는 전계에너지 밀도와 자계에너지 밀도를 각각 We, Wm이라고 할 때 관계식으로 옳은 것은?

  1. We ＞ Wm
  2. We ＜ Wm
  3. We = Wm
  4. 1 ＜ We ＞ Wm
(정답률: 79%)
  • 정답: We = Wm

    이유: 자유공간에서는 전자파의 전기장과 자기장이 서로 수직이며 크기가 같은 진폭을 가지므로 전기에너지 밀도와 자기에너지 밀도는 같다. 따라서 We = Wm 이 성립한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 도파관 창의 목적으로 가장 적합한 것은?

  1. 도파관내의 반사파를 증가시켜 진행파를 방해한다.
  2. 도파관내의 임피던스를 변화시켜 정합시킨다.
  3. 도파관내의 진행파를 방해하여 출력을 조절한다.
  4. 도파관의 보호를 위한 차단망이다.
(정답률: 83%)
  • 도파관은 고주파 신호를 전송하는데 사용되는데, 이때 도파관과 전송선 사이의 임피던스 불일치로 인해 반사파가 발생할 수 있습니다. 이 반사파는 전송 신호를 방해하고 도파관 내부에서 파손을 일으킬 수 있습니다. 따라서 도파관 창은 도파관 내부의 임피던스를 변화시켜 전송선과의 일치를 유지하고 반사파를 최소화하여 전송 신호의 효율성과 안정성을 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 반파장 다이폴 안테나와 피측정 안테나에서 동일 방사 전력으로 방사시킨 전파의 최대 방사 방향에서의 전계강도가 각각 5[㎷/m]와 25[㎷/m]이었다면 피측정 안테나의 상대이득은 약 몇 [㏈]인가?

  1. 10
  2. 14
  3. 16
  4. 28
(정답률: 71%)
  • 피측정 안테나의 상대이득은 다음과 같이 계산할 수 있다.

    상대이득 = 20log(전파의 최대 방사 방향에서의 전계강도 / 반파장 다이폴 안테나에서 동일한 조건에서의 전계강도)

    여기에 주어진 값들을 대입하면,

    상대이득 = 20log(25/5) = 20log5 = 14.03

    따라서, 상대이득은 약 14dB이다. 정답은 "14"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 채널(channel)에 대한 설명으로 옳은 것은?

  1. 중앙처리장치의 지시를 받아 독립적으로 입ㆍ출력 장치를 제어한다.
  2. 주기억장소를 각 프로세서에 할당한다.
  3. 주기억장치와 중앙처리장치 사이에 위치한다.
  4. 목적프로그램을 주기억장치에 적재한다.
(정답률: 70%)
  • 채널은 주기억장치와 입출력 장치 사이에 위치하여 중앙처리장치의 지시를 받아 독립적으로 입출력 장치를 제어하는 장치입니다. 즉, 중앙처리장치와 입출력 장치 간의 효율적인 데이터 전송을 위해 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 다음 마이크로 명령어에 대한 설명으로 틀린 것은?

  1. OP 코드 비트 수는 명령어 코드의 수를 나타낸다.
  2. OP 코드의 비트 수가 오퍼랜드의 비트 수 보다 길다.
  3. 오퍼랜드에는 주소, 데이터, 레지스터 등이 저장된다.
  4. 0-주소 명령어는 오퍼랜드의 주소 부분이 없는 명령 형식이다.
(정답률: 59%)
  • "OP 코드의 비트 수가 오퍼랜드의 비트 수 보다 길다."라는 설명이 틀립니다. 실제로는 오퍼랜드의 비트 수가 OP 코드의 비트 수보다 길 수 있습니다. 이유는 명령어마다 필요한 오퍼랜드의 크기가 다르기 때문입니다. 예를 들어, MOV 명령어는 2개의 오퍼랜드를 필요로 하며, 각각 16비트 또는 32비트일 수 있습니다. 따라서, OP 코드의 비트 수와 오퍼랜드의 비트 수는 서로 독립적으로 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 스마트 더스트(Smart Dust) 프로젝트에 사용하기 위하여 개발된 컴포넌트 기반 내장형 운영체제로 센싱 노드와 같은 초저전력, 초소형, 저가의 노드에 저전력, 최소한의 하드웨어 리소스 사용을 목표로 하는 것은?

  1. 임베디드 리눅스
  2. tiny OS
  3. pal OS
  4. 윈도 CE
(정답률: 80%)
  • 스마트 더스트 프로젝트에서는 초소형, 저가의 노드를 사용하기 때문에 저전력, 최소한의 하드웨어 리소스 사용이 필요합니다. 이러한 목표를 달성하기 위해서는 운영체제도 최소한의 리소스를 사용해야 합니다. 따라서, "tiny OS"가 선택됩니다. "임베디드 리눅스"나 "윈도 CE"는 더 많은 리소스를 필요로 하기 때문에 선택되지 않았습니다. "pal OS"는 해당 프로젝트에서 사용되지 않는 운영체제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 입ㆍ출력시 중앙처리장치가 입ㆍ출력의 완료 여부를 시험하는 명령을 수행해야 하므로 그 동안 다른 연산을 위해 중앙처리장치를 사용할 수 없는 가장 비효율적인 I/O 방식은?

  1. Programmed I/O
  2. Channel I/O
  3. Interrupt I/O
  4. Direct memory access I/O
(정답률: 77%)
  • "Programmed I/O"는 입ㆍ출력의 완료 여부를 확인하기 위해 중앙처리장치가 직접 명령을 수행하는 방식이다. 이 방식은 입ㆍ출력 작업이 완료될 때까지 중앙처리장치를 계속해서 사용할 수 없기 때문에 가장 비효율적인 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 외부 또는 내부로부터 긴급 서비스의 요청에 의하여 CPU가 현재 실행중인 일을 중단하고, 그 요청에 합당한 서비스를 하는 것을 무엇이라고 하는가?

  1. 인터럽트(Interrupt)
  2. 명령(Command)
  3. 채널프로그램(Channel Program)
  4. 버스트 방식(Burst Mode)
(정답률: 84%)
  • 인터럽트는 CPU가 현재 실행중인 일을 중단하고, 외부 또는 내부로부터의 긴급 서비스 요청에 응답하여 그 요청에 합당한 서비스를 하는 것을 말합니다. 따라서 이 문제에서 정답은 "인터럽트"입니다. 명령은 CPU가 실행하는 명령어를 의미하며, 채널프로그램은 입출력 장치와 CPU 사이의 데이터 전송을 위한 프로그램을 말합니다. 버스트 방식은 데이터를 한 번에 여러 개 전송하는 방식을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 10진수 105를 8진수로 변환한 것으로 옳은 것은?

  1. 123
  2. 151
  3. 425
  4. 513
(정답률: 89%)
  • 105를 8진수로 변환하면 151이 됩니다. 8진수는 0부터 7까지의 숫자만 사용하기 때문에 105를 8진수로 변환하려면 8로 나눈 나머지를 계속 구하면 됩니다. 105를 8로 나눈 나머지는 1이고, 13을 8로 나눈 나머지는 5이므로, 105를 8진수로 변환하면 151이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 다음 중 운영체제의 기본 목적이 아닌 것은?

  1. 처리 능력을 향상시키도록 한다.
  2. 조작법을 간략화 한다.
  3. 처리 시간을 단축한다.
  4. 특정한 프로그램 언어만 제공한다.
(정답률: 87%)
  • 운영체제의 기본 목적은 "컴퓨터 시스템의 자원을 효율적으로 관리하여 사용자 및 응용 프로그램에게 서비스를 제공하는 것"입니다. 따라서 "특정한 프로그램 언어만 제공한다."는 운영체제의 기본 목적과는 관련이 없습니다. 운영체제는 다양한 프로그램 언어를 지원하며, 사용자 및 응용 프로그램이 필요한 언어를 선택하여 사용할 수 있도록 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 레지스터의 종류가 아닌 것은?

  1. Accumulator
  2. Program Counter
  3. Instruction Fetch
  4. Index register
(정답률: 77%)
  • 레지스터의 종류 중 "Instruction Fetch"는 레지스터가 아니라 명령어를 가져오는 단계를 나타내는 용어이기 때문에 정답입니다. 다른 보기들은 모두 레지스터의 종류입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 자료(data)의 단위를 설명한 것 중 틀린 것은?

  1. 비트(bit)는 정보를 나타내는 최소단위이다.
  2. 바이트(byte)는 문자를 표시하는 최소단위이다.
  3. 필드(field)는 고유이름을 가진 논리적 자료의 최소단위이다.
  4. 파일(file)은 프로그램의 입ㆍ출력 단위이며 필드의 집합이다.
(정답률: 74%)
  • 정답은 "바이트(byte)는 문자를 표시하는 최소단위이다." 이다. 바이트는 문자뿐만 아니라 숫자, 기호, 이미지 등 모든 종류의 데이터를 표현할 수 있는 최소 단위이다.

    파일은 프로그램의 입ㆍ출력 단위이며 필드의 집합이다. 이는 파일이 여러 필드로 구성되어 있고, 이러한 필드들이 프로그램에서 입출력되는 단위가 된다는 것을 의미한다. 예를 들어, 학생 정보를 담은 파일이 있다면, 각각의 필드는 학생의 이름, 학번, 전공 등과 같은 정보를 담고 있을 것이다. 이러한 필드들이 모여서 하나의 파일을 이루게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 자료의 표현방식에서 한글/한자의 경우는 몇 비트로 표현 되는가?

  1. 1
  2. 4
  3. 8
  4. 16
(정답률: 77%)
  • 한글/한자는 유니코드(Unicode)라는 국제 표준 문자 인코딩 방식을 사용하며, 이는 16비트로 표현됩니다. 따라서 정답은 "16"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 정보통신부장관이 전파자원을 확보하기 위하여 수립ㆍ시행하여야 하는 시책이 아닌 것은?

  1. 새로운 주파수의 이용기술 개발
  2. 이용중인 주파수의 이용효율 향상
  3. 전파이용 중ㆍ장기 계획 수립
  4. 국가간 전파혼신의 해소와 이의 방지를 위한 협의ㆍ조정
(정답률: 47%)
  • 정보통신부장관이 전파자원을 확보하기 위하여 수립ㆍ시행하여야 하는 시책 중에서 "전파이용 중ㆍ장기 계획 수립"은 아닙니다. 이유는 전파이용 중ㆍ장기 계획 수립은 전파자원을 효율적으로 관리하고 이용하기 위한 기본적인 방안 중 하나이기 때문입니다. 따라서 이 보기에서 정답은 "없음"이 아니라 "전파이용 중ㆍ장기 계획 수립"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 다음 중 형식등록을 하여야 하는 무선설비의 기기가 아닌 것은?

  1. 라디오부이의 기기
  2. 디지털선택호출장치의 기기
  3. 생활무선국용 무선설비의 기기
  4. 해상이동전화용 무선설비의 기기
(정답률: 50%)
  • 디지털선택호출장치의 기기는 이미 형식등록이 되어 있기 때문에 추가적인 형식등록이 필요하지 않습니다. 다른 보기들은 형식등록이 필요한 무선설비의 기기들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 전력선통신설비에서 발사되는 고조파ㆍ저조파 또는 기생발사강도는 기본파에 대하여 몇 데시벨 이하이어야 하는가?

  1. 0 데시벨
  2. 10 데시벨
  3. 20 데시벨
  4. 30 데시벨
(정답률: 68%)
  • 전력선통신설비에서 발생하는 고조파, 저조파 또는 기생발사강도는 기본파에 대하여 최소한 30 데시벨 이하이어야 한다. 이는 전파의 안전성을 보장하기 위한 규정으로, 고조파나 저조파가 일정 수준 이상으로 발생하면 인체에 해로울 수 있기 때문이다. 따라서 전파 발생 시 이러한 안전성 규정을 준수해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. “우주국과 통신을 하기 위하여 지구에 개설한 무선국”으로 정의되는 것은?

  1. 우주국
  2. 지구국
  3. 해안국
  4. 위성국
(정답률: 89%)
  • 우주에서 우주선이나 위성과 통신하기 위해서는 지구에 있는 무선국이 필요합니다. 이 지구에 개설된 무선국을 우주국과 통신하기 위한 중계국으로 사용하는데, 이를 지구국이라고 합니다. 따라서 정답은 "지구국"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 공중선계가 충족하여야 할 조건이 아닌 것은?

  1. 공중선은 이득이 높을 것
  2. 정합은 신호의 반사손실이 최소화되도록 할 것
  3. 감도는 낮은 신호입력에서도 양호할 것
  4. 지향성은 복사되는 전력이 목표하는 방향을 벗어나지 아니하도록 안정적일 것
(정답률: 56%)
  • "공중선은 이득이 높을 것"은 신호가 전달되는 동안 전력이 증폭되어야 함을 의미합니다. "정합은 신호의 반사손실이 최소화되도록 할 것"은 신호가 전달되는 동안 반사되는 전력이 최소화되어야 함을 의미합니다. "지향성은 복사되는 전력이 목표하는 방향을 벗어나지 아니하도록 안정적일 것"은 신호가 목표하는 방향으로 전달되어야 함을 의미합니다. 따라서, "감도는 낮은 신호입력에서도 양호할 것"은 공중선이 충족해야 할 조건 중 하나입니다. 이는 공중선이 신호를 정확하게 감지하고 전달해야 함을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. “공중선에 공급되는 전력과 등방성 공중선에 대한 임의의 방향에 있어서의 공중선 이득의 곱”으로 정의되는 것은?

  1. 규격전력
  2. 반송파전력
  3. 첨두포락선전력
  4. 등가등방복사전력
(정답률: 59%)
  • 이는 안테나의 효율성을 나타내는 값으로, 공중선에 공급되는 전력과 안테나가 방출하는 전력의 비율을 나타냅니다. 즉, 안테나가 전력을 효율적으로 방출하는지를 나타내는 값이며, 등가등방복사전력은 안테나의 효율성을 나타내는 가장 일반적인 지표 중 하나입니다. 따라서 정답은 "등가등방복사전력"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. “특정한 주파수의 용도를 정하는 것”으로 정의되는 것은?

  1. 주파수분배
  2. 주파수할당
  3. 주파수회수
  4. 주파수재배치
(정답률: 70%)
  • 주파수분배는 무선 통신에서 사용되는 주파수 대역을 효율적으로 관리하기 위해 특정한 주파수 대역을 특정 용도로 할당하는 것을 말합니다. 이를 통해 서로 다른 무선 통신 시스템이 서로 간섭 없이 작동할 수 있도록 하며, 무선 통신 서비스의 효율성과 안정성을 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 일반적으로 송신설비의 공중선ㆍ급전선 등 고압전기를 통하는 장치는 사람이 보행하거나 기거하는 평면으로부터 몇 미터 이상의 높이에 설치하여야 하는가?

  1. 1
  2. 2.5
  3. 4
  4. 5.5
(정답률: 93%)
  • 송신설비의 공중선ㆍ급전선 등 고압전기를 통하는 장치는 안전을 위해 사람이 보행하거나 기거하는 평면으로부터 2.5m 이상의 높이에 설치해야 합니다. 이는 안전거리를 확보하기 위한 규정으로, 만약 고압전기가 높이가 낮아 사람이 접근하기 쉬운 위치에 설치된다면 갑작스러운 사고가 발생할 수 있기 때문입니다. 따라서 안전을 위해 2.5m 이상의 높이에 설치하는 것이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 인증을 받고자 하는 제조자는 정보통신기기 인증신청서를 누구에게 제출하여야 하는가?

  1. KT 사장
  2. 전파연구소장
  3. 지방 체신청장
  4. 정보통신부장관
(정답률: 61%)
  • 인증을 받고자 하는 제조자는 정보통신기기 인증신청서를 전파연구소장에게 제출하여야 한다. 이는 전파연구소가 정보통신기기의 전파적 성능을 검증하고 인증을 부여하는 기관이기 때문이다. KT 사장, 지방 체신청장, 정보통신부장관은 이와 관련된 역할을 수행하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 다음 ( )안에 들어갈 내용으로 가장 적합한 것은?

  1. 1와트
  2. 5와트
  3. 10와트
  4. 20와트
(정답률: 93%)
  • 이미지에서 보이는 전구의 전압과 전류를 고려하면, 10와트의 전력이 소비되기 때문입니다. (전력 = 전압 x 전류)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
