1과목: 디지털 전자회로
1. 정류회로에서 리플 함유율을 줄이는 방법으로 가장 이상적인 것은?
- 반파 정류로 하고 평활 회로의 시정수를 크게 한다.
- 브리지 정류로 하고 필터콘덴서의 용량을 줄인다.
- 브리지 정류로 하고 필터콘덴서의 용량을 크게 한다.
- 전파 정류로 하고 평활 회로의 시정수를 작게 한다.
2. 직류 출력전압이 무부하일 때 300[V], 부하일 때 220[V]이면 정류기의 전압 변동률은 약 몇 [%]인가?
- 10.25
- 22.45
- 36.36
- 47.25
3. 다음 중 정전압회로의 파라미터에 속하지 않는 것은?
- 전압안정계수(SV)
- 온도안정계수(ST)
- 출력저항(RL)
- 최대제너전류(IZ)
4. 다음 그림과 같은 미분연산기에 Vi 입력파형을 구형파로 인가하였을 때의 출력파형은?
-
CBT문제은행AI2023-04-15 19:15
미분연산기는 입력신호의 미분값을 출력하는 회로이다. 구형파의 미분값은 사인파이므로, 입력파형이 구형파일 때 출력파형은 사인파가 된다. 따라서 정답은 "
" 이다.
5. 트랜지스터 증폭기의 입력전력이 1[mW]이고, 출력전력이 2[W]일 때 증폭기의 전력이득은?
- 12[dB]
- 23[dB]
- 33[dB]
- 45[dB]
6. 차동증폭기에서 두입력 신호전압이 V1=V2=2[V]로 같을 때 차신호 이득 AC는 얼마인가?
- 0[V]
- 1[V]
- 2[V]
- 4[V]
7. B급 푸시풀 전력증폭기에서 평균 직류 컬렉터 전류는 어떻게 되는가?
- 입력신호 전압이 커짐에 따라 줄어든다.
- 입력신호 전압이 작으면 흐르지 않는다.
- 입력신호 전압이 커짐에 따라 증가된다.
- 입력전압의 대소에 불구하고 항상 일정하다.
8. 발진주파수에 있어서 주파수 변동의 주된 요인이 아닌 것은?
- 부하의 변동
- 전원전압의 변동
- 출력신호의 불안정
- 주위 온도의 변화
9. 다음 중 발진회로에서 수정 진동자를 사용하는 이유는?
- 발진 주파수의 가변이 쉽기 때문이다.
- Q가 높기 때문이다.
- 출력전압이 크기 때문이다.
- 저주파수 발생에 적합하기 때문이다.
10. 다음 중 누화, 잡음 및 왜곡 등에 강하고 전송 특성의 질이 저하된 선로에서 다중화에 가장 적합한 것은?
- AM 주파수분할 다중 전송방식
- FM 주파수분할 다중 전송방식
- PM 주파수분할 다중 전송방식
- PCM 시분할 다중 전송방식
12. 듀티사이클(duty cycle)이 0.1이고, 주기가 40[μs]인 경우 펄스폭은 몇 [μs]인가?
- 10
- 4
- 3
- 1
13. 다음 회로에 그림과 같은 펄스를 인가하였을 때 출력 파형은?
-
CBT문제은행AI
2023-04-15 19:15
다이오드는 양방향 전류 흐름을 막는 반도체 소자이다. 따라서, 다이오드 D1은 입력 신호의 음의 부분을 차단하고, D2는 양의 부분을 차단한다. 이에 따라 출력 신호는 입력 신호의 음의 부분이 차단되어 0V가 되고, 양의 부분은 차단되지 않고 5V가 유지되므로, 출력 파형은 "
"이 된다.
14. 아래와 같은 4변수 카르노도를 간략화 했을 때 논리식은?
-
CBT문제은행AI
2023-04-15 19:15
간략화된 카르노도에서는 인접한 셀들이 상하좌우로 연결되어 있으므로, 인접한 셀들의 값이 같은 경우에는 해당 값을 포함하는 큰 셀로 합쳐줄 수 있다. 따라서, 카르노도에서 "
" 영역은 인접한 "
" 영역과 "
" 영역, 그리고 인접한 "
" 영역과 "" 영역으로 구성되어 있다. 이때, "" 영역과 "" 영역은 모두 A'B'C'를 나타내므로, "" 영역은 A'B'C'를 나타낸다.
17. 다음 중 4×1 멀티플렉서를 구성하기 위하여 필요한 최소 gate 수로서 옳은 것은?
- Inverter 1개 + and gate 4개 + or gate 1개
- Inverter 3개 + and gate 3개 + or gate 2개
- Inverter 1개 + and gate 3개 + or gate 2개
- Inverter 2개 + and gate 4개 + or gate 1개
18. 다음 그림과 같은 논리회로의 명칭은 무엇인가? (단, S는 합, C는 자리올림이다.)
- Counter
- Full Adder
- Exclusive OR
- Half Adder

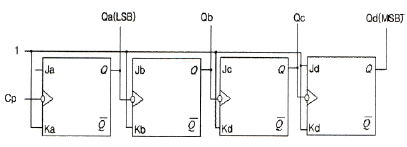

19. 다음 논리회로도가 나타내는 카운터는 무엇인가?
- 4비트 2진 상향카운터
- 4비트 2진 하향카운터
- 4비트 2진 상향/하향카운터
- 4비트 mod-2진 카운터
20. 전가산기의 블록도로서 옳은 것은?
-
CBT문제은행AI
2023-04-15 19:15
전가산기는 입력 A, B, Cin과 출력 S, Cout으로 구성되며, 입력 A, B, Cin을 이용하여 S와 Cout을 계산한다. 따라서 "
"가 전가산기의 블록으로 옳은 이유는 입력 A, B, Cin을 받아서 S와 Cout을 출력하기 때문이다.
2과목: 무선통신 기기
22. 주파수 체배기의 설명 중 맞는 것은?
- 송신 출력을 증가시키기 위하여
- 스퓨리어스의 복사를 막기 위하여
- A급을 주로 이용해서 효율을 개선하기 위하여
- 수정발진기보다 높은 주파수를 얻기 위하여
23. Walsh Code에 의해 확산된 신호는 변조하기 전에 I, Q채널에 각각의 Short PN 코드를 곱하게 되는데 QPSK 변조에서 이 목적은 무엇인가?
- 호의 설정 과정으로 동기를 맞추기 위해
- 셀과의 간격을 확인하기 위해
- 변조된 신호 순서를 맞추기 위해
- 기지국과 섹터를 구분하기 위해
24. 위성 통신에서 전자 빔과 진행파 전계와의 상호 작용에 의해 마이크로파 전력을 증폭하는 기능을 하는 것은 무엇인가?
- 진행파관(TWT)
- 클라이스톤(Klystron)
- 자전관(Magnetron)
- 반사기
25. CDMA 시스템에서의 채널 구분은 Walsh Code를 이용하는데 분류가 맞는 것은?
- 파일롯: Walsh 1, 동기채널: Walsh 64, 페이징: 최대7개, 트래픽: 나머지
- 파일롯: Walsh 0, 동기채널: Walsh 32, 페이징: 최대7개, 트래픽: 나머지
- 파일롯: Walsh 0, 동기채널: Walsh 48, 페이징: 최대7개, 트래픽: 나머지
- 파일롯: Walsh 0, 동기채널: Walsh 32, 페이징: 최대9개, 트래픽: 16
26. 정지위성에 장착하는 안테나가 갖추어야 할 조건으로 적합하지 않은 것은?
- 고이득일 것
- 저잡음일 것
- G/T가 작을 것
- 광대역성일 것
27. 다음 중 CDMA 방식의 장점이 아닌 것은?
- 제어와 비화 기술의 적용이 용이하다.
- 주파수 밀도가 감소된다.
- 변ㆍ복조의 동작 속도가 저속이다.
- 다중 경로의 영향이 크게 감소된다.
28. 수신기의 성능 지수로서 잡음 factor가 있다. 이것에 대한 정의로서 바른 것은? (여기서 G는 수신기 이득, Nint는 수신기 내부잡음, Nin은 수신기 입력잡음, Nout은 수신기 출력잡음)
- SNRout/SNRin
- Nout/(G*Nin)
- Nout/(1+G*Nin)
- 1+Nin/Nint
29. UPS를 결정할 때 부하가 요구하는 RMS(Root Mean Square) 전류와 순간 피크(Peak) 사이의 비율로 정의하는 것을 무엇이라 하는가?
- 용량
- 부하
- 파고율(Crest Factor)
- 서지율(부하 유입 전류)
30. 다음 중 전력변환장치가 아닌 것은?
- 인버터(Inverter)
- 컨버터(Converter)
- UPS(Uninterruptible Power Supply)
- 파워 써플라이(Power Supply)
31. 신호 수신시 초단에서의 증폭이 잡음에 가장 영향을 미친다. 이에 관련되는 소자는?
- Power Amp.
- LNA
- IF Amp.
- AGC Amp.
33. 다음 그림에서 나타낸 접지안테나에서 L1=10[mH]이고, L2=52[mH]일 때 실효인덕턴스는? (단, f2=(1/2)f1로 조정하였고, f1은 S를 ①로 했을 때 공진주파수, f2는 S를 ②로 했을 때 공진주파수이다.)
- 4[mH]
- 6[mH]
- 8[mH]
- 10[mH]
34. 다음 중 FM 송신기의 전력 측정 방법으로 적합하지 않은 것은?
- 열량계에 의한 방법
- C-M형 전력계에 의한 방법
- 수부하에 의한 방법
- 볼로미터 브리지에 의한 방법
35. 다음 중 수신한계 레벨이 가장 낮은 조건은?
- 대역폭이 넓고 수신기 잡음지수(NF)가 큰 것
- 대역폭이 좁고 수신기 잡음지수(NF)가 작은 것
- 대역폭이 넓고 수신기 잡음지수(NF)가 작은 것
- 대역폭이 좁고 수신기 잡음지수(NF)가 큰 것
36. 실효높이 20[m]인 안테나에 0.08[V]의 전압이 유기되면 수신되는 전계강도는?
- 3[μV/m]
- 4[μV/m]
- 3[mV/m]
- 4[mV/m]
37. 무선송신기의 종합 특성을 나타내는 것으로 적합하지 않은 것은?
- 점유주파수대폭
- 스퓨리어스 발사강도
- 주파수 안정도
- 영상주파수 선택도
38. BPSK의 대역폭 효율이 1일 때 QPSK, 8PSK 및 16QAM에 대한 대역폭 효율은 각각 얼마인가?
- QPSK=1, 8PSK=2, 16QAM=3
- QPSK=2, 8PSK=3, 16QAM=4
- QPSK=3, 8PSK=6, 16QAM=9
- QPSK=4, 8PSK=8, 16QAM=16
39. CDMA 시스템에서는 기지국으로부터 단말기가 위치한 거리에 따라 수신전계강도(RSSI)가 변화하면 이에 따른 비트오율(BER: Bit Error Rate) 변화 문제가 발생한다. 이를 해결하기 위해 사용되는 기법은 무엇인가?
- 전력제어
- 핸드오버
- 다이버시티
- 인터리빙
40. 다음 중 전원설비의 측정기기에 대한 설명이 잘못된 것은?
- 전류계는 전원출력단에 직렬로, 전압계는 병렬로 연결한다.
- 전류계는 전원출력단에 병렬로, 전압계는 직렬로 연결한다.
- 전류계는 내부저항이 작아야 한다.
- 전압계는 내부저항이 커야 한다.
3과목: 안테나 개론
41. 전파의 전파속도에 영향을 미치는 요소로 맞는 것은?
- 유전율과 투자율
- 점도와 유전율
- 투자율과 도전율
- 유전율과 도전율
42. 아래의 전파 성질에 대한 내용 중 표현이 바르지 못한 것은?
- 굴절률이 서로 다른 매질의 경계 면에서 굴절이 일어난다.
- 전파는 횡파이다.
- 전파는 주파수가 낮을수록 직진한다.
- 균일 매질 중을 전파하는 전파는 직진한다.
43. 다음 중 전류에 의한 자계의 방향을 나타내는 법칙은 어느 것인가?
- 렌쯔의 법칙
- 암페어의 오른나사법칙
- Stokes 정리
- 패러데이의 법칙
44. 다음 중 전압반사계수 계산식으로 맞는 것은? (단, Z0=선로의 특성임피던스, ZR=선로의 수전단에 접속한 부하임피던스)
-
CBT문제은행AI
2023-04-15 19:15
전압반사계수 계산식은 (ZR-Z0)/(ZR+Z0)이다. 따라서 "
"이 정답이다. 이 식은 부하임피던스와 선로의 특성임피던스의 차이를 선로의 특성임피던스와 부하임피던스의 합으로 나눈 값으로, 전압파가 부하에서 반사되어 선로를 돌아오면서 선로와 부하의 임피던스 차이에 따라 반사파의 크기가 결정되기 때문에 중요한 계산식이다.
45. 급전선에 대한 설명 중 가장 적합한 것은?
- 전송 효율이 좋고 정합이 용이해야 한다.
- 특성임피던스는 길이와 관계가 있다.
- 감쇠정수는 특성임피던스와 관계가 없다.
- 무왜곡 조건은 RG=LC로 정의된다.
46. 비유전율이 2.3인 동축케이블 중 특성임피던스가 가장 적은 것은?
- 내경 2[mm], 외경 1[cm]
- 내경 2[mm], 외경 2[cm]
- 내경 3[mm], 외경 1[cm]
- 내경 3[mm], 외경 2[cm]
48. Balun(평형-불평형 변환회로)에 대한 설명으로 옳지 않은 것은?
- 반파장 다이폴을 동축 급전선으로 급전할 때 사용하면 좋다.
- 구성에 따라 집중정수형과 분포정수형이 있다.
- 반파장 다이폴을 평행 2선식 급전선으로 급전할 때 필요하다.
- 안테나의 급전선의 전자계 분포(mode)가 다른 경우에 사용한다.
49. 공중선에 직렬로 삽입하는 공중선 부하 코일(loading coil)의 기능은?
- 등가적으로 공진파장의 연장
- 등가적으로 공진파장의 단축
- 등가적으로 공진주파수의 증가
- 등가적으로 공진주기의 억제
50. 미소 다이폴에 관한 설명으로 적합한 것은?
- 길이가 반파장과 거의 같은 다이폴이다.
- 방사전력은
로 나타난다. - H면 지향성과 E면 지향성이 모두 무지향성이다.
- 안테나선로의 전류분포는 정형파 형태이다.
-
CBT문제은행AI
2023-04-15 19:15
미소 다이폴은 길이가 반파장과 거의 같은 안테나로, 방사전력은 길이와 전류분포에 따라 결정되며
로 나타난다. 따라서 "방사전력은 로 나타난다."가 적합한 설명이다.
51. 자유공간에 놓은 수평 반파장 다이폴 공중선의 중앙부의 전류가 10[A]일 때 공중선이 도선과 직각 방향으로 20[km] 떨어진 점의 전계강도는 얼마인가?
- 7.5[mV/m]
- 15[mV/m]
- 30[mV/m]
- 60[mV/m]
52. 다음 중에서 방사효율이 가장 큰 경우는?
- 손실저항이 10[Ω]인 반파장 다이폴 안테나
- 손실저항이 20[Ω]인 반파장 다이폴 안테나
- 손실저항이 50[Ω]인 반파장 다이폴 안테나
- 손실저항이 73[Ω]인 반파장 다이폴 안테나
53. 다음 중 야기안테나에 대한 설명으로 적합하지 않은 것은?
- 단방향의 예리한 지향성을 갖는다.
- 도파기 수를 증가하면 광대역성을 갖는다.
- 반사기는 λ/2보다 길게되므로 유도성분을 갖는다.
- 도파기의 길이는 투사기의 길이보다 짧다.
54. 다음 중 카세그레인 공중선에 대한 설명으로 적합하지 않은 것은?
- 부엽(사이드 로브)이 많다.
- 위성통신용 지구국 고이득 공중선으로 사용된다.
- 1차 방사기(전자나팔)를 주반사기 쪽에 설치한다.
- 누설전력이 천체방향으로 향하기 때문에 대지에서의 잡음을 적게 받는다.
55. 지표파의 성질 중에서 잘못된 것은?
- 주파수가 높을수록 전파의 감쇠는 크다.
- 안테나의 지상고가 높을수록 지표파 성분이 적다.
- 수평편파가 수직편파보다 감쇠가 많다.
- 대지의 도전율과 유전율에 영향을 받지 않는다.
56. 실제지구반경(r), 등가지구반경(R), 등가지구 반경계수(K)라고 할 때, 이들은 어떤 관계식을 갖는가?
-
CBT문제은행AI
2023-04-15 19:15
등가지구반경(R)은 실제지구반경(r)과 지구의 곡률을 고려한 값이므로 R > r 이다. 따라서 등가지구 반경계수(K)는 R/r보다 크다. 이를 수식으로 나타내면 K = R/r 이므로 "
"이 정답이다.
57. 다음 중 전계강도의 변동폭이 크고 특히 마이크로파대역에서 실용상 문제가 되는 페이딩은 어느 형인가?
- K형
- 신틸레이션형
- 선택형
- 덕트(duct)형
58. 단파 무선통신에서 페이딩(Fading) 방지 또는 경감방법과 관계가 없는 것은?
- 공간 다이버시티 수신법
- AGC회로 부가
- 톱로딩(Top loading) 공중선
- 주파수 다이버시티 수신법
59. 동일한 전파가 반사 또는 굴절 등에 의해 둘 이상 서로 다른 통로를 통해 수신점에 도달하는 경우 이들 전파끼리 간섭을 일으켜 발생하는 페이딩은?
- 편파성 페이딩
- 흡수성 페이딩
- 도약성 페이딩
- 간섭성 페이딩
60. 다음 중 초단파 통신에서 수신점 전계강도에 영향이 가장 적은 것은?
- 사용 주파수
- 통신 거리
- 전리층 높이
- 송수신 안테나의 높이
4과목: 전자계산기 일반 및 무선설비기준
61. 주기억장치의 용량이 512[KB]인 컴퓨터에서 32비트의 가상주소를 사용하고, 페이지의 크기가 4[kB]면 주기억장치의 페이지 수는 몇 개인가?
- 32
- 64
- 128
- 512
63. 다음 중 운영체제의 제어프로그램이 아닌 것은?
- 작업제어 프로그램
- 감시 프로그램
- 언어번역 프로그램
- 데이터관리 프로그램
64. 스케줄링 기법에 대한 설명이 틀린 것은?
- 컴퓨터 시스템의 모든 자원의 성능을 높이기 위해 그 사용 순서를 결정하기 위한 정책이다.
- 스케줄링 기법에는 선점형, 비선점형 스케줄링 기법이 있다.
- 선점기법은 프로세스의 응답시간 예측이 용이하다.
- 프로세스의 할당에 대한 방법과 순서를 결정하여 자원의 효율적 이용을 도모하는 것
65. 인터럽트와 반대되는 개념으로 다른 장치의 상태 변화를 계속 관찰하는 제어 방법을 무엇이라고 하는가?
- arbitration
- polling
- buffering
- first-in first-out
66. 다음 운영체제의 구성요소 중 사용자 프로세스와 시스템 프로세스들을 생성하거나 삭제하고, 중단시키거나 재개시키는 것은?
- 통신 관리
- 프로세스 관리
- 파일 관리
- 주메모리 관리
67. 다음의 운영체제 중에서 처리를 요구하는 자료가 발생할 때마다 즉시 처리하는 방식은?
- 오프라인 시스템
- 분산처리 시스템
- 실시간 처리 시스템
- 일괄처리 시스템
68. 다음 펌웨어에 대한 설명 중 옳은 것은?
- 하드웨어와 소프트웨어의 중간적 성격을 가진다.
- 하드웨어의 교체없이 소프트웨어 업그레이드만으로는 시스템 성능을 개선할 수 없다.
- RAM에 저장되는 마이크로컴퓨터 시스템이다.
- 시스템 소프트웨어로서 응용 소프트웨어를 관리하는 것이다.
69. 마이크로프로세서 및 하드웨어의 자원을 관리하고 사용자의 입력을 받거나 결과를 출력하는 일을 담당하는 것을 무엇이라 하는가?
- 운영체제
- MMU
- 컴파일러
- BIOS
70. 어드레스 및 데이터 버스 구조에서 고성능 마이크로프로세서가 주로 사용하였으며, 데이터 버스를 명령어 버스와 데이터 버스로 구분하여 설계한 버스 구조는 다음 중 어느 것인가?
- 이중 버스 구조
- 단일 버스 구조
- 다중 버스 구조
- 하버드 버스 구조
71. 다음 중 전력선의 고주파전류로 인한 인접 통신설비에 혼신을 방지하기 위한 조건으로 맞는 것은?
- 고주파전류를 통하는 전력선의 분기점에는 전송특성의 필요에 따라 초크코일을 넣을 것
- 고주파전류를 통하는 전력선의 경오는 그 부근에 다른 각종 선로와 무선설비가 많은 곳을 택할 것
- 고주파전류를 통하는 유도식 통신설비의 선로는 가능한 한 다른 전선로와 결합되어야 한다.
- 고주파전류를 통하는 전력선의 경로를 통신선로 설비와 가능한 평행하게 설치되어야 한다.
72. 무선설비의 안전시설기준에서 고압전기란?
- 600볼트를 초과하는 고주파 및 교류전압과 750볼트를 초과하는 직류전압
- 650볼트를 초과하는 고주파 및 교류전압과 750볼트를 초과하는 직류전압
- 750볼트를 초과하는 고주파 및 교류전압과 750볼트를 초과하는 직류전압
- 750볼트를 초과하는 고주파 및 교류전압과 600볼트를 초과하는 직류전압
73. “무선설비의 효율적 이용”에 관한 규정을 설명한 것으로 잘못된 것은?
- 타인에게 임대할 수 있다.
- 타인에게 위탁 운용할 수 있다.
- 타인과 공동 사용할 수 있다.
- 타인에게 판매할 수 있다.
74. 방송통신위원회가 전파이용기술의 표준화를 추진하는 목적으로 볼 수 없는 것은?
- 전파의 효율적인 이용 촉진
- 전파 이용 질서의 유지
- 전파 이용자 보호
- 전파 이용 중ㆍ장기 계획수립
75. 지정 공중선전력을 500[W]로 하고, 허용편차가 상한 5[%], 하한 10[%]인 방송국이 실제로 전파를 발사하는 경우에 허용될 수 있는 공중선의 전력은?
- 450~550[W]
- 450~525[W]
- 475~550[W]
- 475~525[W]
76. 산업용 전파응용설비의 전계강도 최대 허용치로서 맞는 것은?
- 100[m] 거리에서 100[μV/m] 이하일 것
- 30[m] 거리에서 100[μV/m] 이하일 것
- 50[m] 거리에서 100[μV/m] 이하일 것
- 100[m] 거리에서 50[μV/m] 이하일 것
77. “다른 무선국의 정상적인 운용을 방해하는 전파의 발사ㆍ복사 또는 유도”를 무엇이라 말하는가?
- 잡음
- 간섭
- 혼신
- 전파장애
78. 무선국이 하는 업무와 무선국의 분류는 다음 중 무엇으로 정하는가?
- 방송통신위원회 고시
- 대통령령
- 국토해양부령
- 전파연구소장
