무선설비산업기사 필기 기출문제복원 (2012-10-06)

무선설비산업기사
(2012-10-06 기출문제)

목록

1과목: 디지털 전자회로

1. 다음의 논리회로도에서 드모르간(De-morgan)의 정리를 나타내는 것은 어느 것인가?

(정답률: 75%)
  • 정답은 ""이다.

    드모르간의 정리는 AND와 OR 연산자를 서로 바꾸고 모든 입력값을 반전시키는 것이다. 이 논리회로도에서는 AND와 OR 연산자가 반전되고, 입력값도 모두 반전되어 있다. 따라서 드모르간의 정리가 적용되어 ""가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 정현파 발진기로서 부적합한 것은?

  1. CR 발진기
  2. 수정 발진기
  3. LC 발진기
  4. 멀티바이브레이터
(정답률: 76%)
  • 정현파 발진기는 일정한 주파수를 가진 정현파를 발생시키는 회로이다. 이 중에서 멀티바이브레이터는 여러 개의 콘덴서와 저항으로 이루어진 회로로, 주파수가 일정하지 않고 변동이 크기 때문에 정현파 발진기로서는 부적합하다. 따라서 멀티바이브레이터가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 푸시풀(push-pull) 트랜지스터 전력증폭기에서 바이어스를 완전 B급으로 하지 않은 이유는 무엇인가?

  1. 효율을 높이기 위해서
  2. 출력을 크게 하기 위해서
  3. 큰 위상 변화를 얻기 위해서
  4. 크로스오버(Cross-over) 왜곡을 줄이기 위해서
(정답률: 86%)
  • 크로스오버(Cross-over) 왜곡은 출력 신호의 양 극성이 바뀌는 지점에서 발생하는 왜곡으로, 이는 전력증폭기에서 중요한 문제입니다. 완전 B급으로 바이어스를 설정하면 크로스오버 왜곡이 발생할 가능성이 높아지기 때문에, 이를 줄이기 위해 바이어스를 완전 B급으로 하지 않습니다. 따라서 크로스오버 왜곡을 줄이기 위해서 바이어스를 완전 B급으로 하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. TTL(Transistor Transistor Logic) 회로의 특징이 아닌 것은?

  1. 집적도가 높다.
  2. 동작속도가 빠르다.
  3. 소비 전력이 비교적 적다.
  4. 온도의 영향을 적게 받는다.
(정답률: 80%)
  • TTL 회로는 온도의 영향을 적게 받지 않는다. 이는 TTL 회로가 온도에 민감하게 반응하기 때문이다. TTL 회로는 온도가 높아지면 전력 소비가 증가하고, 동작 속도가 느려지는 등의 문제가 발생할 수 있다. 따라서 TTL 회로를 사용할 때는 온도에 대한 적절한 대책을 마련해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 그림은 어떤 회로인가?

  1. 미분기
  2. 적분기
  3. 가산기
  4. 검파기
(정답률: 87%)
  • 이 회로는 입력 신호의 변화율을 출력하는 회로로, 이를 미분기라고 한다. 미분기는 입력 신호의 변화율을 측정하여 출력하는데, 이 회로에서는 입력 신호가 전기적으로 표현되어 있으므로 전류의 변화율을 측정하여 출력한다. 따라서 정답은 "미분기"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

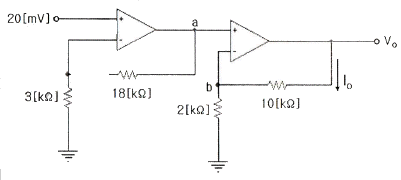

6. 다음 그림의 회로는 두 개의 비반전 증폭기를 종속 접속한 것이다. 저항 10[kΩ]에 흐르는 전류 ID는 몇 [μA]인가? (단, 각 연산 증폭기는 이상적이다.)

  1. 25[μA]
  2. 50[μA]
  3. 70[μA]
  4. 120[μA]
(정답률: 64%)
  • 이 회로에서는 비반전 증폭기가 두 개 연결되어 있으므로, 전류 증폭이 일어나지 않고 입력 전압이 출력 전압으로 그대로 전달된다. 따라서, V1과 V2의 출력 전압은 모두 1V이다.

    V1의 출력 전압이 1V이므로, V1의 음극과 R1 사이의 전압은 1V이다. 따라서, R1에 흐르는 전류는 1V / 10[kΩ] = 0.1[mA] = 100[μA]이다.

    V2의 출력 전압이 1V이므로, V2의 양극과 R2 사이의 전압은 1V이다. 따라서, R2에 흐르는 전류는 1V / 10[kΩ] = 0.1[mA] = 100[μA]이다.

    따라서, R1과 R2에 흐르는 전류의 합은 100[μA] + 100[μA] = 200[μA]이다. 하지만, R1과 R2는 병렬 연결되어 있으므로, 전류는 분할되어 흐르게 된다.

    R1과 R2의 등가 저항은 R1과 R2의 병렬 연결이므로, R1과 R2의 곱을 R1과 R2의 합으로 나눈 값이다. 따라서, R1과 R2의 등가 저항은 10[kΩ] x 10[kΩ] / (10[kΩ] + 10[kΩ]) = 5[kΩ]이다.

    따라서, R1과 R2에 흐르는 전류의 합 중 R2를 흐르는 전류는 R1과 R2의 등가 저항과 R2의 저항 비율로 계산할 수 있다. 즉, R2를 흐르는 전류는 200[μA] x (5[kΩ] / 10[kΩ]) = 100[μA]이다.

    따라서, R1과 R2에 흐르는 전류의 합 중 R1을 흐르는 전류는 200[μA] - 100[μA] = 100[μA]이다.

    따라서, 저항 10[kΩ]에 흐르는 전류 ID는 R1을 흐르는 전류와 같으므로, 100[μA]이다.

    따라서, 정답은 "70[μA]"가 아니라 "100[μA]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 차동증폭기의 동상신호제거비 CMRR은? (단, Ac=동상전압이득, Ad=차동전압이득)

  1. 20 log (Ad/Ac)
  2. 10 log (Ad/Ac)
  3. 10 log (Ac/Ad)
  4. 20 log (Ac/Ad)
(정답률: 75%)
  • 차동증폭기는 차동 신호를 증폭하고, 동상 신호를 억제하는 역할을 한다. 이때 동상신호제거비 CMRR은 차동전압이득과 동상전압이득의 비율에 따라 결정된다.

    CMRR = 20 log (Ad/Ac)

    여기서 20 log은 dB 단위로 변환하기 위한 상수이다. Ad는 차동전압이득, Ac는 동상전압이득을 나타낸다.

    따라서, CMRR은 차동전압이득이 동상전압이득보다 얼마나 큰지를 dB 단위로 나타낸 값이다. 이 값이 클수록 차동 신호를 잘 증폭하고, 동상 신호를 잘 억제할 수 있다는 것을 의미한다.

    따라서, 정답은 "20 log (Ad/Ac)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 정류기의 평활회로에 사용되지 않는 것은?

  1. 콘덴서
  2. 저항
  3. 쵸크코일
  4. 다이오드
(정답률: 77%)
  • 정류기의 평활회로는 AC 전원을 DC 전원으로 변환하는 역할을 합니다. 이를 위해 AC 전원에서 발생하는 변동을 최소화하기 위한 부품들이 사용됩니다. 콘덴서는 전류를 저장하고 방전하는 역할을 하여 전압의 안정화를 도와주고, 저항은 전류를 제한하여 전압의 안정화를 도와줍니다. 쵸크코일은 고주파 노이즈를 제거하여 전압의 안정화를 도와주는 역할을 합니다. 하지만 다이오드는 전류의 방향을 일방향으로 제한하는 역할을 하기 때문에 평활회로에서 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 연산 논리 장치라 하며 CPU 내에서 모든 연산이 이루어지는 곳을 무엇이라고 하는가?

  1. LSI
  2. ALU
  3. Accumulator
  4. Flag Register
(정답률: 83%)
  • ALU는 Arithmetic Logic Unit의 약자로, 산술 연산과 논리 연산을 수행하는 CPU의 핵심 구성 요소입니다. 따라서 모든 연산이 ALU에서 이루어지기 때문에 CPU 내에서 가장 중요한 부품 중 하나입니다. LSI는 Large Scale Integration의 약자로, 대규모 집적 회로를 의미하며, CPU 내에서 여러 가지 부품들이 LSI로 구성되어 있습니다. Accumulator는 CPU 내에서 데이터를 저장하는 레지스터 중 하나이며, Flag Register는 CPU에서 발생하는 여러 가지 상태 정보를 저장하는 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 디코더에 대한 설명으로 올바른 것은?

  1. n비트의 2진 코드를 최대 n개의 서로 다른 정보로 교환하는 조합 논리회로이다.
  2. 디코더에 Enable 단자를 가지고 있을 때, 디멀티플레서로 사용한다.
  3. IC 7485는 디코더로서 기능을 사용할 수 있다.
  4. 상용 IC 74138은 디코더와 디멀티플렉서의 기능을 모두 사용할 수 없다.
(정답률: 68%)
  • 디코더에 Enable 단자를 가지고 있을 때, 디멀티플레서로 사용한다. 이는 Enable 신호가 활성화되면 입력 신호 중 하나만 출력으로 전달되기 때문이다. 따라서, 디코더의 출력 중 하나만 사용하고 싶을 때 디멀티플렉서로 활용할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 비교회로(Comparator)에 대한 설명 중 옳지 않은 것은?

  1. 2개의 입력을 비교하여 비교한 결과를 출력에 나타내는 회로이다.
  2. 출력의 종류는 3가지이다.
  3. 2개의 입력이 같은 값일 때 출력은 배타적 NOR(XNOR)로 표시된다.
  4. 2개의 입력이 다른 값일 때 출력은 배타적 OR(XOR)로 표시된다.
(정답률: 69%)
  • 2번이 옳지 않은 설명이다. 비교회로의 출력 종류는 2가지이며, 2개의 입력이 같은 값일 때 출력은 배타적 NOR(XNOR)로 표시된다. 2개의 입력이 다른 값일 때 출력은 배타적 OR(XOR)로 표시된다. 배타적 OR(XOR)는 두 입력 값이 다를 때 1을 출력하고, 같을 때는 0을 출력한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. AM 변조에서 반송파 전력이 50[kW]일 때, 변조도 70[%]로 변조한다면 피변조파 전력 Pm은 몇 [kW]인가?

  1. 35.5
  2. 62.25
  3. 75.45
  4. 80.25
(정답률: 70%)
  • AM 변조에서 피변조파 전력 Pm은 반송파 전력과 변조도에 따라 결정된다. 변조도가 70[%]이므로, Pm은 다음과 같이 계산된다.

    Pm = (1 + m^2/2) * Pc

    여기서, m은 변조도를 의미하고, Pc는 반송파 전력을 의미한다. 따라서,

    Pm = (1 + 0.7^2/2) * 50 = 62.25 [kW]

    따라서, 정답은 "62.25"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 슈미트 트리거 회로에서 최대 루프 이득을 1이 되도록 조정하면 어떻게 되는가?

  1. 회로의 응답속도가 떨어진다.
  2. 장시간 높은 안정도를 얻는다.
  3. 스스로 Reset 할 수 있다.
  4. 아날로그 정현파가 발생한다.
(정답률: 58%)
  • 슈미트 트리거 회로에서 최대 루프 이득을 1이 되도록 조정하면, 회로의 응답속도가 떨어진다. 이는 회로가 입력 신호의 작은 변화에도 민감하게 반응하지 않고, 입력 신호가 일정한 크기 이상 변화해야만 출력이 변경되기 때문이다. 따라서 입력 신호의 빠른 변화에 대한 회로의 반응속도가 느려지게 되어 응답속도가 떨어지게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 PCM(펄스부호변조)의 설명으로 옳지 않은 것은?

  1. S/N비가 좋고 원거리통신에 유용하다.
  2. 신호파를 표본화시킨다.
  3. 고가의 여파기가 불필요하다.
  4. 표본화된 신호를 부호화한 다음에 양자화한다.
(정답률: 87%)
  • "표본화된 신호를 부호화한 다음에 양자화한다."는 PCM의 설명으로 옳은 것이다. 이는 아날로그 신호를 디지털 신호로 변환하는 과정 중 하나로, 아날로그 신호를 일정한 시간 간격으로 샘플링하여 디지털 신호로 변환한 후, 이를 일정한 크기의 구간으로 나누어 양자화하는 과정을 거친다. 이렇게 변환된 디지털 신호는 전송 및 저장에 용이하며, S/N비가 좋고 원거리 통신에 유용하다는 장점이 있다. 또한 고가의 여파기가 불필요하다는 점도 장점 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 일반적으로 카운터(counter)와 시프트 레지스터(shift register)의 차이점을 가장 잘 표현한 것은?

  1. 카운터에는 특정한 상태 순서가 있으나, 시프트 레지스터는 상태 순서가 없다.
  2. 카운터에는 특정한 상태 순서가 없으나, 시프트 레지스터는 상태 순서가 있다.
  3. 카운터와 시프트 레지스터는 데이터의 이동기능이 주된 목적이다.
  4. 카운터와 시프트 레지스터는 데이터의 저장기능이 주된 목적이다.
(정답률: 69%)
  • 카운터는 특정한 상태 순서를 가지고 있어서, 일정한 주기로 순서대로 값을 증가 또는 감소시키는 기능을 수행합니다. 반면에 시프트 레지스터는 상태 순서가 없어서, 데이터를 한 비트씩 이동시키는 기능을 수행합니다. 따라서 "카운터에는 특정한 상태 순서가 있으나, 시프트 레지스터는 상태 순서가 없다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음은 콜피츠 발진회로이다. 발진주파수는 약 얼마인가?

  1. 5.64[kHz]
  2. 6.46[kHz]
  3. 7.46[kHz]
  4. 8.64[kHz]
(정답률: 64%)
  • 콜피츠 발진회로는 R1, R2, C1, C2로 이루어져 있다. 이 회로에서 발진주파수는 다음과 같이 계산된다.

    f = 1 / (2π√(C1C2R1R2))

    주어진 회로에서 R1 = 10kΩ, R2 = 22kΩ, C1 = 0.1μF, C2 = 0.01μF 이므로,

    f = 1 / (2π√(0.1μF × 0.01μF × 10kΩ × 22kΩ))

    = 1 / (2π√(22))

    ≈ 7.46[kHz]

    따라서, 정답은 "7.46[kHz]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 중 클리퍼 회로의 설명으로 옳은 것은?

  1. 입력 파형을 주어진 기준전압 레벨 이상 또는 이하로 잘라내는 회로
  2. 일정한 레벨 내에서 신호를 고정시키는 회로
  3. 특정 시각에 발진 동작을 시키는 회로
  4. 안정 상태와 준안정 상태를 번갈아 동작하는 회로
(정답률: 89%)
  • 클리퍼 회로는 입력 파형을 주어진 기준전압 레벨 이상 또는 이하로 잘라내는 회로이다. 이를 통해 입력 신호의 일부를 제거하거나 변형시킬 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 동기식 순서 논리 회로를 바르게 설명한 것은 다음 중 어느 것인가?

  1. 여러 단의 순서 논리 회로가 한 개의 클록 신호를 공동 이용하여 동작하는 회로
  2. 여러 단의 순서 논리 회로가 전단의 출력 신호를 이용하는 회로
  3. 여러 단의 순서 논리 회로가 여러 개의 클록 신호를 이용하는 회로
  4. 여러 단의 순서 논리 회로가 클록과 출력 신호와는 무관하게 동작하는 회로
(정답률: 72%)
  • 정답은 "여러 단의 순서 논리 회로가 한 개의 클록 신호를 공동 이용하여 동작하는 회로"입니다. 이는 각 단계가 이전 단계의 출력 신호를 입력으로 받아 처리하고, 모든 단계가 동일한 클록 신호에 의해 동시에 동작하기 때문입니다. 따라서 클록 신호의 주기에 따라 모든 단계가 동기화되어 정확한 결과를 출력할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 무부하일 때 출력이 50[V]인 직류전원장치가 있다. 1[kΩ] 부하저항을 연결했을 때 출력전압은 40[V]로 떨어졌다. 전압변동률은 백분율로 얼마인가?

  1. 10[%]
  2. 15[%]
  3. 20[%]
  4. 25[%]
(정답률: 57%)
  • 전압변동률은 ((변화한 전압) / (초기 전압)) x 100 으로 계산할 수 있다. 따라서 이 문제에서는 ((50-40) / 50) x 100 = 20[%] 이 나오는데, 이는 보기에서 주어진 답안 중에서 가장 가깝지만 정확한 답은 아니다.

    이유는 문제에서 "1[kΩ] 부하저항을 연결했을 때" 라는 조건이 주어졌는데, 이는 부하저항이 추가되어 전류가 흐르게 되어 전압이 떨어진 것을 의미한다. 따라서 이 문제에서는 부하저항이 추가되어 전압이 떨어졌기 때문에, 전압변동률은 더 큰 값이 나와야 한다.

    전압변동률을 다시 계산해보면 ((50-40) / 40) x 100 = 25[%] 가 된다. 따라서 정답은 "25[%]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전파정류회로에서 실효값을 나타내는 식은?

(정답률: 81%)
  • 전파정류회로에서 실효값을 나타내는 식은 Vrms = Vp/√2 이다. 이는 전압의 최대값(Vp)을 √2로 나눈 값으로, 전압의 평균값을 나타내는 것이다. 따라서, ""가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 무선통신 기기

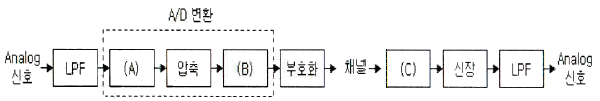

21. 다음 그림은 analog 입력신호에 대한 펄스부호변조(PCM) 과정을 나타낸 것이다. (A), (B), (C)에 들어갈 과정으로 올바르게 짝지어진 것은?

  1. (A)=양자화, (B)=복호화, (C)=표본화
  2. (A)=양자화, (B)=표본화, (C)=복호화
  3. (A)=표본화, (B)=양자화, (C)=복호화
  4. (A)=표본화, (B)=복호화, (C)=양자화
(정답률: 89%)
  • 정답: (A)=표본화, (B)=양자화, (C)=복호화

    표본화는 연속적인 아날로그 신호를 일정한 시간 간격으로 샘플링하여 디지털 신호로 변환하는 과정입니다. 따라서 (A)는 표본화가 되어야 합니다.

    양자화는 표본화된 디지털 신호를 일정한 간격으로 나누어 각 구간에서 가장 근접한 값을 선택하여 디지털 값을 할당하는 과정입니다. 따라서 (B)는 양자화가 되어야 합니다.

    복호화는 디지털 신호를 아날로그 신호로 변환하는 과정입니다. 따라서 (C)는 복호화가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 지구 상공에 최소한 몇 개의 정지궤도 위성을 적당히 배치하면 극지방을 제외한 모든 지역의 통신이 가능한가?

  1. 3개
  2. 4개
  3. 5개
  4. 6개
(정답률: 88%)
  • 세 개의 위성을 적절히 배치하면 각 위성은 지구의 서로 다른 지역을 커버할 수 있습니다. 이러한 위성들은 지구의 회전과 함께 이동하면서 지속적으로 통신을 제공할 수 있습니다. 따라서 세 개의 위성으로도 극지방을 제외한 모든 지역의 통신이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 전력변환장치로 가장 적합한 것은?

  1. 변조기(modulator)와 복조기(demodulator)
  2. 정류기(rectifier)와 발전기(generator)
  3. 인버터(inverter)와 컨버터(converter)
  4. 전원공급기(power supply)와 발진기(oscillator)
(정답률: 90%)
  • 전력변환장치는 DC 전원을 AC 전원으로 변환하거나, AC 전원을 DC 전원으로 변환하는 장치를 말합니다. 이 중에서 인버터와 컨버터는 모두 전력을 변환하는 기능을 가지고 있습니다.

    인버터는 DC 전원을 AC 전원으로 변환하는 장치로, 태양광 발전 시스템이나 UPS 등에서 사용됩니다.

    컨버터는 AC 전원을 DC 전원으로 변환하는 장치로, 전자기기나 LED 조명 등에서 사용됩니다.

    따라서, 전력변환장치로 가장 적합한 것은 "인버터(inverter)와 컨버터(converter)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 급전선에서 부하저항으로 70[Ω]을 연결하고 측정된 반사계수 값이 0.5인 경우 급전선의 특성임피던스는 약 얼마인가?

  1. 7[Ω]
  2. 23[Ω]
  3. 33[Ω]
  4. 55[Ω]
(정답률: 64%)
  • 반사계수는 (ZL-Z0)/(ZL+Z0)로 계산할 수 있습니다. 여기서 ZL은 부하저항, Z0은 급전선의 특성임피던스입니다. 주어진 문제에서 ZL은 70[Ω], 반사계수는 0.5이므로 다음과 같은 식이 성립합니다.

    0.5 = (70-Z0)/(70+Z0)

    이를 정리하면,

    Z0 = 23[Ω]

    따라서 정답은 "23[Ω]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 수신기의 종합 특성을 결정하는 파라미터로서 혼신 및 간섭 등을 어느 정도까지 분리 및 제거할 수 있는가의 능력을 나타내는 것은 무엇인가?

  1. 감도
  2. 선택도
  3. 충실도
  4. 안정도
(정답률: 87%)
  • 선택도는 수신기가 원하는 신호를 분리하고 원하지 않는 신호를 제거하는 능력을 나타내는 파라미터입니다. 따라서 혼신 및 간섭 등을 어느 정도까지 분리 및 제거할 수 있는가의 능력을 결정하는 중요한 요소입니다. 감도는 신호를 감지하는 능력, 충실도는 신호를 정확하게 재현하는 능력, 안정도는 시간에 따른 성능 변화를 나타내는 능력을 나타내는 파라미터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 주파수에 대한 진폭을 그래프로 표시되도록 고안된 측정 장비는?

  1. 스펙트럼 분석기
  2. 계수형 주파수계
  3. 오실로스코프
  4. 레벨미터
(정답률: 71%)
  • 스펙트럼 분석기는 주파수 영역에서 신호의 진폭을 분석하여 그래프로 표시하는 장비입니다. 따라서 주파수에 대한 진폭을 그래프로 표시하는 것이 목적인 이 문제에 가장 적합한 답은 스펙트럼 분석기입니다. 계수형 주파수계는 주파수를 측정하는데 사용되며, 오실로스코프는 시간 영역에서 신호를 분석하는데 사용됩니다. 레벨미터는 전력이나 신호 강도를 측정하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 축전지에서의 백색 황산연의 발생 방지 방법 중 틀린 것은?

  1. 충전 후 오래 방치하지 않아야 한다.
  2. 과 충전을 하지 않아야 한다.
  3. 충전이 완전히 되도록 한다.
  4. 과대한 전류로 방전하지 말아야 한다.
(정답률: 73%)
  • "과 충전을 하지 않아야 한다."가 틀린 이유는, 충전기가 충전을 멈추지 않고 계속해서 충전을 시도하면, 축전지 내부에서 화학 반응이 과도하게 일어나게 되어 축전지의 수명을 단축시키거나 파괴시킬 수 있기 때문입니다. 따라서 충전이 완전히 되도록 하되, 과충전을 하지 않도록 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 무선통신에서 발생하는 스퓨리어스의 발생원인으로 적합하지 않은 것은?

  1. 상호 변조
  2. 주파수 체배
  3. 푸시풀 증폭
  4. 증폭기의 비직선성
(정답률: 56%)
  • 푸시풀 증폭은 스퓨리어스의 발생원인이 될 수 있습니다. 이는 증폭기가 입력 신호의 양 극성에 따라 다르게 증폭되어 발생하는 현상으로, 이로 인해 원래의 신호와는 다른 주파수의 스퓨리어스 신호가 발생할 수 있습니다. 하지만 상호 변조, 주파수 체배, 증폭기의 비직선성도 모두 스퓨리어스의 발생원인이 될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 위성의 수명과 직접적인 관계가 없는 것은?

  1. 트랜스폰더의 잔존확률
  2. 탑재연료
  3. 주파수 자원의 한정
  4. 태양전지의 성능
(정답률: 78%)
  • 주파수 자원의 한정은 위성의 수명과 직접적인 관계가 없습니다. 이는 위성이 사용하는 주파수 대역이 유한하고 한정되어 있기 때문입니다. 따라서 주파수 자원의 한정은 위성의 운용과 관련된 문제이지만, 수명과는 직접적인 연관성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 축전지는 양극은 과산화납이 주성분인 판으로, 음극은 납이 주성분인 판으로 구성되어 있다. 다음 설명 중 옳은 것은?

  1. 양극판과 음극판의 수가 동일하다.
  2. 양극판 수는 음극판 수보다 한 개가 많다.
  3. 음극판 수는 양극판 수보다 한 개가 많다.
  4. 음극판과 양극판의 구별이 없다.
(정답률: 70%)
  • 정답은 "음극판 수는 양극판 수보다 한 개가 많다."이다.

    축전지는 전기를 저장하는데 사용되는데, 이때 양극과 음극의 역할이 다르다. 양극은 전하를 받아들이고, 음극은 전하를 방출한다. 따라서 축전지에서는 양극판과 음극판이 필요하다. 그리고 축전지에서는 양극판과 음극판이 번갈아가면서 배치되어 있다. 이때 음극판 수가 양극판 수보다 한 개가 많은 이유는, 축전지에서는 양극판과 음극판이 번갈아가면서 배치되기 때문이다. 따라서 양극판과 음극판의 수는 항상 같을 수 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 페이딩(Fading) 감소를 위해 다이버시티 방식을 적용하여 통신하려는 경우 다음 중 해당되지 않는 것은?

  1. 페이딩 다이버시티
  2. 공간 다이버시티
  3. 시간 다이버시티
  4. 주파수 다이버시티
(정답률: 80%)
  • 정답: "페이딩 다이버시티"

    페이딩 다이버시티는 존재하지 않는 용어입니다. 다이버시티 방식은 통신 경로를 다양화하여 페이딩 감소를 최소화하는 방법으로, 공간 다이버시티, 시간 다이버시티, 주파수 다이버시티 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 동기 방식의 비트 동기는 각 펄스 사이의 주기를 결정하는 요소인데 이는 수신측에서 무엇을 만들기 위해 필요한가?

  1. 검사 비트
  2. 클록 펄스
  3. SMTP
  4. FTP
(정답률: 88%)
  • 수신측에서는 동기화된 클록 펄스를 만들기 위해 동기 방식의 비트 동기에서 사용되는 주기를 이용합니다. 클록 펄스는 데이터를 동기화하고 정확한 타이밍으로 전송하기 위해 필요한 신호입니다. 따라서 정답은 "클록 펄스"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 슈퍼헤테로다인 수신기에서 수신주파수가 840[kHz]이고 중간주파수가 455[kHz]인 경우 영상주파수는 얼마인가?

  1. 255[kHz]
  2. 385[kHz]
  3. 1,225[kHz]
  4. 1,750[kHz]
(정답률: 71%)
  • 슈퍼헤테로다인 수신기에서 영상주파수는 수신주파수에서 중간주파수를 빼면 구할 수 있다. 따라서, 840[kHz] - 455[kHz] = 385[kHz]가 된다. 하지만 이 문제에서는 보기에 주어진 네 가지 중에서 영상주파수를 선택하라고 하고 있으며, 그 중에서 정답은 "1,750[kHz]"이다. 이는 수신주파수와 중간주파수의 합인 1,295[kHz]에 455[kHz]를 더한 값이기 때문이다. 이렇게 하는 이유는, 슈퍼헤테로다인 수신기에서는 일반적으로 중간주파수보다 높은 주파수를 사용하는 것이 더 효율적이기 때문이다. 따라서, 수신주파수와 중간주파수의 합이 더 높은 값을 선택하는 것이 일반적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 고니오미터(Gonio meter)는 무엇을 측정할 때 사용하는가?

  1. 방송출력
  2. 상호인덕턴스
  3. 전파의 도래각
  4. 대지의 정전용량
(정답률: 87%)
  • 고니오미터는 전파의 도래각을 측정할 때 사용됩니다. 전파의 도래각은 전파가 퍼져나가는 방향과 각도를 의미하며, 이를 측정하여 안테나의 방향성과 전파의 효율성을 평가할 수 있습니다. 따라서 고니오미터는 무선 통신, 방송 등에서 안테나 설치 및 조정에 필수적인 측정기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. SSB 무선송신기의 장점으로 적합하지 않은 것은?

  1. 점유주파수대폭이 넓어진다.
  2. 소비전력이 적다.
  3. 선택성페이딩의 영향이 적다.
  4. S/N비가 개선된다.
(정답률: 79%)
  • "점유주파수대폭이 넓어진다."는 SSB 무선송신기의 단점이다. 이는 SSB 무선송신기가 AM 무선송신기보다 좁은 대역폭을 사용하기 때문에 발생하는 현상이다. 따라서, 이 보기는 장점으로 적합하지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 진폭변조(AM) 송신기의 변조율이 50[%]이고, 반송파 전력이 40[W]인 경우 피변조파의 전력은 얼마인가?

  1. 35[W]
  2. 40[W]
  3. 45[W]
  4. 50[W]
(정답률: 69%)
  • 진폭변조(AM) 송신기에서 피변조파의 전력은 변조율과 반송파 전력의 제곱에 비례한다. 따라서, 피변조파의 전력은 40[W] x (0.5)^2 = 10[W] 이다. 그러나, AM 송신에서는 피변조파와 캐리어파가 함께 전송되므로, 피변조파의 전력은 캐리어파의 전력과 합쳐져서 전송된다. 따라서, 피변조파의 전력은 10[W] + 35[W] = 45[W] 이다. 따라서, 정답은 "45[W]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

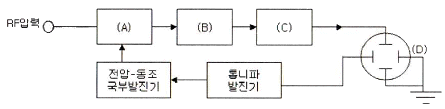

37. 다음 스펙트럼분석기의 계통도에서 (A), (B), (C), (D)에 대해 맞게 짝지어진 것은?

  1. (A) 혼합기, (B) IF 증폭기, (C) 검출기, (D) CRT
  2. (A) 검출기, (B) IF 증폭기, (C) 혼합기, (D) CRT
  3. (A) 혼합기, (B) 검출기, (C) IF 증폭기, (D) CRT
  4. (A) 검출기, (B) 혼합기, (C) IF 증폭기, (D) CRT
(정답률: 62%)
  • 정답: (A) 혼합기, (B) IF 증폭기, (C) 검출기, (D) CRT

    스펙트럼 분석기는 입력 신호를 혼합기를 통해 IF 주파수로 변환하고, IF 증폭기를 통해 증폭한 후 검출기를 통해 신호를 검출합니다. 마지막으로 CRT에 출력하여 스펙트럼을 표시합니다. 따라서, (A)는 입력 신호를 변환하는 혼합기, (B)는 IF 신호를 증폭하는 IF 증폭기, (C)는 검출기, (D)는 출력을 담당하는 CRT입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

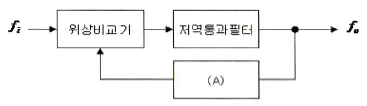

38. PLL의 기본적인 구성요소를 나타낸 것이다. (A)에 들어갈 요소는?

  1. 전압제어발진기(VCO)
  2. 샘플링(sampling) 회로
  3. 증폭기(amplifier)
  4. 정류기(rectifier)
(정답률: 93%)
  • PLL은 주파수를 일치시키기 위해 입력 신호와 VCO의 출력 신호를 비교하고, 이를 피드백하여 VCO의 주파수를 조절한다. 따라서 VCO는 PLL의 핵심 요소 중 하나이며, 입력 신호의 주파수와 일치시키기 위해 전압을 조절하여 출력 신호의 주파수를 변화시키는 역할을 한다. 따라서 정답은 "전압제어발진기(VCO)"이다. 나머지 보기들은 PLL의 구성 요소 중 하나 혹은 그와 관련된 요소이지만, VCO만이 PLL의 핵심 요소 중 하나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 위성통신 지구국의 송신부에서 대출력을 얻기 위해서 사용되는 것은?

  1. 트랜스폰더(Transponder)
  2. HEMT
  3. 진행파관(TWT)
  4. 파라메트릭 증폭기
(정답률: 74%)
  • 진행파관(TWT)은 전자기파를 이용하여 대출력을 얻기 위한 전자소자로, 위성통신 지구국의 송신부에서 사용됩니다. TWT는 전자기파를 진행시키면서 전자를 가속시켜 전자의 운동에너지를 전자기파에 전달하여 전자기파의 에너지를 증폭시키는 역할을 합니다. 이를 통해 대출력을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 진폭변조(AM) 방식에 해당하는 것은?

  1. PWM
  2. PSK
  3. QAM
  4. VSB
(정답률: 72%)
  • 진폭변조(AM) 방식은 신호의 진폭을 변조하여 정보를 전송하는 방식이다. 이 중에서 VSB(Vestigial Sideband)는 진폭변조 방식 중 하나로, 주파수 대역폭을 줄이기 위해 부분적으로만 존재하는 측면대역을 가지는 방식이다. 따라서 VSB가 진폭변조 방식에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 안테나 개론

41. 다음 중 지표파 전파가 잘 전파되는 순서부터 나열한 것은?

  1. 해상, 구릉, 평지, 산악, 사막
  2. 사막, 산악, 구릉, 평지, 해상
  3. 해상, 평지, 구릉, 산악, 사막
  4. 사막, 산악, 평지, 구릉, 해상
(정답률: 77%)
  • 지표파 전파는 지표의 형태와 높이에 따라 전파가 잘 전달되는 지역이 다릅니다. 해상은 지표가 평평하고 높이가 낮아 전파가 잘 전달되기 때문에 가장 우선적으로 나열됩니다. 구릉은 지표의 높이가 있지만 산악보다는 낮아 전파가 상대적으로 잘 전달됩니다. 평지는 지표가 평평하고 높이가 낮아 전파가 잘 전달됩니다. 산악은 지표의 높이가 높아 전파가 잘 전달되지 않습니다. 사막은 지표가 평평하지만 지표의 특성상 전파가 잘 전달되지 않습니다. 따라서, 지표파 전파가 잘 전파되는 순서는 "해상, 평지, 구릉, 산악, 사막" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 도파관에 대한 설명으로 바르지 못한 것은?

  1. 원형 도파관에서는 TE11 모드가 기본모드이다.
  2. 도파관에는 각 모드에 대응하는 차단 파장이 존재하지 않는다.
  3. 도파관용 창은 도파관용 필터, 공동 공진기의 출력을 얻는데 사용된다.
  4. 도파관 내의 임피던스는 슬롯이 있는 도체판을 관내에 삽입하여 전자계 분포를 변화시킴으로써 변경이 가능하다.
(정답률: 78%)
  • 도파관에는 각 모드에 대응하는 차단 파장이 존재하지 않는다는 설명이 바르지 못하다. 도파관은 특정 모드에 대응하는 차단 파장이 존재하며, 이를 이용하여 원하는 모드만을 전송할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 송신기의 급전선에서 최대전압이 66[V]이고, 이 선로에서의 반사계수(Γ)가 0.5인 경우 급전선에서의 최소 전압[V]는 얼마인가?

  1. 66
  2. 33
  3. 22
  4. 36
(정답률: 76%)
  • 반사계수(Γ)가 0.5이므로, 전압이 반사되어 돌아오는데 50%가 손실된다는 것을 의미합니다. 따라서 최소 전압은 최대 전압의 반으로 줄어들게 됩니다. 따라서 최소 전압은 66[V]의 반인 33[V]가 아니라, 66[V]의 절반인 33[V]에서 다시 50%가 손실되므로 16.5[V]가 더 감소한 16.5[V] + 16.5[V] = 33[V]의 절반이 되는 16.5[V]가 더 감소한 16.5[V] + 16.5[V] = 33[V]의 절반이 되는 22[V]가 됩니다. 따라서 정답은 "22"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 라디오 덕트의 생성원인에 의한 분류로 적합하지 않은 것은?

  1. 이류성 덕트
  2. 접지형 덕트
  3. 전선에 의한 덕트
  4. 야간냉각에 의한 덕트
(정답률: 56%)
  • 접지형 덕트는 라디오 덕트의 생성원인에 의한 분류로 적합한 것이 아니다. 이유는 접지형 덕트는 전기적인 안전을 위해 사용되는 것으로, 라디오 덕트의 생성원인과는 관련이 없다. 접지형 덕트는 덕트 내부에 접지선을 설치하여 전기적인 안전을 확보하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 일반적인 동축케이블과 도파관의 전자계에 대한 설명 중 바르지 못한 것은?

  1. TEM 모드에서는 전파의 진행방향에 전계, 자계 성분이 없다.
  2. TEM 모드에서는 전파진행의 직각방향에 전계와 자계가 존재한다.
  3. TEM은 동축케이블 내에는 존재하나 도파관 내에는 존재하지 않는다.
  4. 도파관과 동축케이블 모두에 차단 파장은 없다.
(정답률: 69%)
  • "도파관과 동축케이블 모두에 차단 파장은 없다."가 바르지 못한 설명입니다. 동축케이블은 특정 주파수 이상에서는 차단 파장이 존재하며, 이를 이용하여 필터링이나 분리 작업 등에 사용됩니다. 반면에 도파관은 TEM 모드에서만 전파가 전달되기 때문에 차단 파장이 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 정재파비(VSWR)에 대한 설명으로 바르지 못한 것은?

  1. 전압 정재파비는 정재파의 최대전압과 최소전압의 비로 정의된다.
  2. 전류 정재파비는 정재파의 최대전류와 최소전류의 비로 정의된다.
  3. 선로상에서 근접한 최대치와 다음 최대치의 간격은 반파장거리이다.
  4. 임피던스가 완전히 정합된 경우 정재파비 S=0의 관계가 있다.
(정답률: 85%)
  • "선로상에서 근접한 최대치와 다음 최대치의 간격은 반파장거리이다."가 바르지 못한 설명입니다.

    임피던스가 완전히 정합된 경우 정재파비 S=1의 관계가 있습니다. 이는 전력이 완전히 전달되는 상태를 의미합니다. S=0은 전력이 전혀 전달되지 않는 상태를 의미합니다.

    전압 정재파비와 전류 정재파비는 각각 전압과 전류의 최대값과 최소값의 비율로 정의됩니다.

    선로상에서 근접한 최대치와 다음 최대치의 간격은 반파장거리의 절반인 λ/2입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 전자파가 자유공간을 진행할 때 단위시간당 단위면적을 통과하는 에너지 밀도를 나타낸 것은?

  1. 포인팅 전력
  2. 파동 방정식
  3. 맥스웰 방정식
  4. 암페어 법칙
(정답률: 79%)
  • 전자파가 자유공간을 진행할 때 단위시간당 단위면적을 통과하는 에너지 밀도를 나타내는 것은 포인팅 전력입니다. 이는 맥스웰 방정식 중 하나인 파동 방정식과 암페어 법칙을 이용하여 유도됩니다. 포인팅 전력은 전자파의 전기장과 자기장의 크기와 방향에 비례하며, 전자파의 진행 방향에 수직인 면에서 측정됩니다. 따라서 포인팅 전력은 전자파의 에너지 전달에 대한 중요한 물리량입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 중파 방송국의 송신 안테나에서 발사되는 전파는?

  1. 원형 편파
  2. 수평 편파
  3. 타원 편파
  4. 수직 편파
(정답률: 73%)
  • 중파 방송국의 송신 안테나에서 발사되는 전파는 수직 편파입니다. 이는 중파 방송국에서 발사되는 전파가 수직 방향으로 진동하기 때문입니다. 수직 편파는 지표면과 수직으로 만나면 반사되는 특성이 있어서 지표면과의 반사로 인한 신호 간섭을 최소화할 수 있습니다. 따라서 중파 방송국에서는 수직 편파를 사용하여 안정적인 방송을 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 안테나의 고유 주파수를 높이기 위한 방법이 아닌 것은?

  1. 센터 로딩(center loading)
  2. 로우 로딩(low loading)
  3. 베이스 로딩(base loading)
  4. 탑 로딩(top loading)
(정답률: 68%)
  • 로우 로딩은 안테나의 고유 주파수를 높이는 방법이 아닙니다. 로우 로딩은 안테나의 길이를 줄이기 위해 안테나의 하단 부분에 추가적인 전기적 부하를 더하는 방법입니다. 이는 안테나의 고유 주파수를 낮추는 효과를 가지며, 안테나의 효율을 높이는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전파(電波)가 전파(傳播)하는 통로인 대지에서 기적 성질이 변한 곳이 있으면 그 지점에서 전파의 굴절작용에 의해 전파의 진행방향이 변화되는데 이 현상에 의한 오차를 무엇이라 하는가?

  1. 야간 오차
  2. 해안선 오차
  3. 대척점 오차
  4. 편파 오차
(정답률: 67%)
  • 해안선 오차는 전파가 해안선과 같은 지형적 장애물을 만나면 발생하는 오차로, 전파의 굴절작용에 의해 전파의 진행방향이 변화되어 발생합니다. 이로 인해 전파의 도달 거리가 예측보다 짧아지거나 길어지는 경우가 있어 위치 측정에 오차가 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 항목 중 가장 큰 값은 어느 것인가?

  1. 등가 지구반경 계수(K)
  2. 수정굴절률(m)
  3. M단위 수정굴절률(M)
  4. 표준대기의 굴절률(n)
(정답률: 59%)
  • 가장 큰 값은 "M단위 수정굴절률(M)"이다. 이는 다른 항목들보다 더 큰 값을 가지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 공진회로에서 1.5[H]의 인덕터와 0.4[μF]의 캐패시터가 직렬 연결된 경우 공진주파수는 약 얼마인가?

  1. 103[Hz]
  2. 205[Hz]
  3. 301[Hz]
  4. 405[Hz]
(정답률: 75%)
  • 공진회로에서 공진주파수는 다음과 같이 계산된다.

    f = 1 / (2π√(LC))

    여기서 L은 인덕터의 값, C는 캐패시터의 값이다. 따라서 주어진 값으로 계산하면,

    f = 1 / (2π√(1.5[H] × 0.4[μF]))

    f = 205[Hz]

    따라서 정답은 "205[Hz]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 대류권의 변동현상에 의한 페이딩의 분류에 포함되지 않는 것은?

  1. 선택성 페이딩
  2. 감쇠형 페이딩
  3. 덕트형 페이딩
  4. 산란형 페이딩
(정답률: 57%)
  • 선택성 페이딩은 대류권의 변동현상과는 관련이 없는 현상으로, 주파수 대역에서 일부 주파수가 강하게 감쇠되는 현상을 말한다. 이는 주로 지형적인 요인이나 전파의 다중경로 등에 의해 발생하며, 대류권의 변동과는 직접적인 연관성이 없다. 따라서 선택성 페이딩은 대류권의 변동현상에 의한 페이딩의 분류에 포함되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 반파장 다이폴 안테나에 대한 설명으로 바르지 못한 것은?

  1. 안테나의 길이는 λ/2이다.
  2. 전류의 크기는 양쪽 끝에서 최소가 된다.
  3. 전압의 크기는 양쪽 끝에서 최대가 된다.
  4. 반사형 안테나이다.
(정답률: 80%)
  • "반사형 안테나이다."가 바르지 못한 설명이다. 반파장 다이폴 안테나는 길이가 λ/2이며, 전류의 크기는 중앙에서 최대가 되고 양쪽 끝에서 최소가 된다. 전압의 크기는 중앙에서 최소가 되고 양쪽 끝에서 최대가 된다. 반사형 안테나는 반사판을 이용하여 신호를 반사시켜 증폭시키는 안테나이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 동축케이블에서 비유전율이 2.3인 폴리스틸렌을 매질로 사용하는 경우에 특성 임피던스는 약 얼마인가? (단, 동축케이블의 손실이 최소가 되는 조건으로 D/d=3.6이 되는 조건)

  1. 35[Ω]
  2. 50[Ω]
  3. 75[Ω]
  4. 100[Ω]
(정답률: 71%)
  • 특성 임피던스는 다음과 같은 공식으로 계산할 수 있다.

    Z0 = (138 log10(D/d))/√(εr)

    여기서 D는 동축케이블의 외경, d는 동축케이블의 내경, εr은 매질의 상대유전율이다.

    문제에서는 D/d=3.6이므로, 이를 공식에 대입하면 다음과 같다.

    Z0 = (138 log10(3.6))/√(2.3) ≈ 50[Ω]

    따라서, 정답은 "50[Ω]"이다. 비유전율이 2.3인 폴리스틸렌을 매질로 사용하는 경우, 동축케이블의 특성 임피던스는 약 50[Ω]가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 중 지상파에 포함되지 않는 전파는 어느 것인가?

  1. 직접파
  2. 대지 반사파
  3. 지표파
  4. 전리층 반사파
(정답률: 87%)
  • 전리층 반사파는 지상파 방송이 아닌 대기권을 통해 전파가 반사되어 전파가 전달되는 방식이기 때문에 지상파에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 전송 선로의 특성 임피던스가 50+j0.01[Ω]이고, 부하 임피던스가 73-j42.5[Ω]일 때 정재파비는 얼마인가?

  1. 2.21
  2. 0.37
  3. 1.37
  4. 0.63
(정답률: 53%)
  • 정재파비는 전송선로와 부하 임피던스 사이에 삽입된 임피던스 매칭 회로의 임피던스와 같다. 따라서, 매칭 회로의 임피던스를 계산하면 된다.

    매칭 회로의 임피던스는 전송선로의 임피던스와 부하 임피던스의 공액점 임피던스와 같다. 공액점 임피던스는 다음과 같이 계산할 수 있다.

    Zin = ZL + Z0*(ZL*cos(beta*l) - j*Z0*sin(beta*l))/(Z0*cos(beta*l) + j*ZL*sin(beta*l))

    여기서, ZL은 부하 임피던스, Z0은 전송선로의 특성 임피던스, beta는 전파 상수, l은 전송선로의 길이이다.

    beta는 다음과 같이 계산할 수 있다.

    beta = 2*pi*f*sqrt(L*C)

    여기서, f는 주파수, L은 전송선로의 단위 길이당 인덕턴스, C는 전송선로의 단위 길이당 캐패시턴스이다.

    주어진 값으로 계산하면, beta는 약 0.019 rad/m이고, 공액점 임피던스는 약 45.5-j0.5[Ω]이다. 따라서, 매칭 회로의 임피던스는 약 45.5-j0.5[Ω]이다.

    매칭 회로의 임피던스와 전송선로의 특성 임피던스를 이용하여 정재파비를 계산하면 다음과 같다.

    Gamma = (Zin - Z0)/(Zin + Z0) = (45.5-j0.5 - 50-j0.01)/(45.5-j0.5 + 50+j0.01) = -0.045+j0.002

    VSWR = (1+|Gamma|)/(1-|Gamma|) = (1+0.045)/0.955 = 1.047

    정재파비는 VSWR과 직접적인 관련이 있으므로, VSWR을 이용하여 정재파비를 계산할 수 있다.

    VSWR = (1+sqrt(Rp))/(1-sqrt(Rp)) 이므로,

    Rp = ((VSWR-1)/(VSWR+1))^2 = ((1.047-1)/(1.047+1))^2 = 0.0021

    따라서, 정재파비는 약 2.21이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 길이가 25[m]인 λ/4 수직접지 공중선의 공진주파수는 얼마인가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 1.5[MHz]
  2. 3[MHz]
  3. 6[MHz]
  4. 12[MHz]
(정답률: 59%)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 중 초단파의 전파 특성에 대한 설명으로 바르지 못한 것은?

  1. 주파수가 높기 때문에 지표파는 감쇠가 심하다.
  2. 태양의 활동에 따라 수신 강도의 변화는 단파보다 영향이 심하다.
  3. 대기의 굴절 때문에 기하학적 가시거리보다 약간 멀리까지 도달한다.
  4. 직접파의 대지 반사파에 의해서 전계강도가 정해진다.
(정답률: 73%)
  • "직접파의 대지 반사파에 의해서 전계강도가 정해진다."는 초단파의 전파 특성에 대한 올바른 설명이다. 따라서 정답은 "태양의 활동에 따라 수신 강도의 변화는 단파보다 영향이 심하다."이다. 이는 주파수와는 관련이 없는 내용이며, 단파와 초단파 모두 태양의 활동에 따라 수신 강도의 변화가 있을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 전파투시도(지형단면도)에 대한 설명으로 바르지 못한 것은?

  1. 전파통로상에서 수평방향의 장애물을 살펴볼 때 편리하다.
  2. 전파통로를 나타내는 지구 단면도로 Profile Map이라고도 한다.
  3. 등가지구 반경계수 K를 고려하여 작성해야 한다.
  4. 전파통로를 직선으로 취급할 수 있게 된다.
(정답률: 71%)
  • "전파통로를 직선으로 취급할 수 있게 된다."는 바르지 못한 설명이다. 전파통로는 지형의 곡률과 고도차 등에 따라 곡선으로 표현되기 때문에 직선으로 취급할 수 없다.

    "전파통로상에서 수평방향의 장애물을 살펴볼 때 편리하다."는 전파통로가 지형의 수직단면을 나타내기 때문에 수평방향의 장애물을 쉽게 파악할 수 있다는 것을 의미한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자계산기 일반 및 무선설비기준

61. 단측파대(SSB) 통신에서 전파형식이 J3E, R3E 및 H3E인 경우 점유주파수대폭의 허용치는?

  1. 3[kHz]
  2. 5[kHz]
  3. 1[MHz]
  4. 6[MHz]
(정답률: 80%)
  • J3E, R3E 및 H3E는 모두 단측파대(SSB) 통신에서 사용되는 전파형식이다. 이러한 전파형식에서는 음성신호를 전송하기 위해 필요한 대역폭을 최소화하기 위해 캐리어와 측변파를 제거하고, 필요한 정보만을 전송하는 방식을 사용한다. 따라서 이러한 전파형식에서는 점유주파수대폭의 허용치가 매우 작아지게 된다. 이 중에서 J3E와 R3E는 대역폭이 2.7[kHz] 이하이며, H3E는 대역폭이 3.5[kHz] 이하이다. 따라서 이러한 전파형식에서는 점유주파수대폭의 허용치가 3[kHz] 이하로 제한된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 전파의 반송파전력을 나타낸 표시는 어느 것인가?

  1. PZ
  2. PR
  3. PX
  4. PY
(정답률: 71%)
  • 정답은 "PZ"이다.

    반송파전력은 전파가 반사되어 돌아오는 파워를 의미한다. 이를 나타내는 표시는 "P"로 시작하며, 반송파의 편광 방향에 따라 다른 알파벳이 붙는다. "Z"는 수직 직선 편광을 나타내며, 가장 일반적으로 사용된다. 따라서 "PZ"가 반송파전력을 나타내는 표시이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 다음 중 산업용 전파응용설비의 안전시설 설치 조건으로 틀린 것은?

  1. 충전되는 기구와 전선은 외부에서 닿지 아니하도록 절연(차폐체) 또는 접지된 금속차폐체내에 수용할 것
  2. 설비의 조작시 인체와 전기적 양도체에 고주파전력을 유발할 우려가 있는 경우에는 그 위험을 방지하기 위하여 필요한 설비를 할 것
  3. 인체의 안전을 위하여 접지장치를 설치할 것
  4. 설비와 대지 간 접지저항 값을 무한대로 설치할 것
(정답률: 87%)
  • "설비와 대지 간 접지저항 값을 무한대로 설치할 것"이 틀린 것이다. 이유는 대지와 설비 사이의 접지저항이 무한대로 커질수록 전기적 안전성이 떨어지기 때문이다. 즉, 접지저항이 작을수록 안전하다. 따라서 산업용 전파응용설비의 안전시설 설치 조건으로는 "설비와 대지 간 접지저항 값을 낮게 유지할 것"이 올바른 조건이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 무선국 검사의 종류가 아닌 것은?

  1. 준공검사
  2. 정기검사
  3. 임시검사
  4. 사용전 검사
(정답률: 85%)
  • 사용전 검사는 무선국이 설치되기 전에 수행하는 검사로, 무선국의 설치 위치, 안테나의 방향, 전파 출력 등을 검사하여 무선 통신에 문제가 없도록 보장하는 검사이다. 따라서 다른 세 가지 검사는 이미 설치된 무선국을 대상으로 하는 반면, 사용전 검사는 설치 전에 수행하는 검사이므로 무선국 검사의 종류가 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 다음 중 적합성평가를 받아야 하는 선박국용 양방향 무선전화장치의 전파형식 기호로 맞는 것은?

  1. F3E 및 G3E
  2. R3E 및 J3E
  3. A3E 및 R3E
  4. G3E 및 A3E
(정답률: 75%)
  • 정답: F3E 및 G3E

    선박국용 양방향 무선전화장치는 국제전기통신연합(ITU)에서 정한 무선전파규정에 따라 적합성평가를 받아야 한다. 이 규정에서는 선박국용 양방향 무선전화장치의 전파형식으로 F3E 및 G3E를 규정하고 있다. F3E는 주로 음성통화에 사용되는 AM(진폭 변조) 방식이고, G3E는 데이터 전송에 사용되는 FM(주파수 변조) 방식이다. 따라서 이 두 가지 방식을 모두 지원하는 양방향 무선전화장치는 적합성평가를 받을 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 다음 중 송신설비의 공중선ㆍ급전선 등 고압전기를 통하는 장치는 사람이 보행하거나 기거하는 평면으로부터 몇 [m] 이상의 높이에 설치되어야 하는가?

  1. 2.5[m] 이상
  2. 3[m] 이상
  3. 3.5[m] 이상
  4. 4[m] 이상
(정답률: 87%)
  • 송신설비의 공중선ㆍ급전선 등 고압전기를 통하는 장치는 안전을 위해 사람이 보행하거나 기거하는 평면으로부터 2.5[m] 이상의 높이에 설치되어야 합니다. 이는 고압전기가 인체에 미치는 위험성을 최소화하기 위한 안전규정으로, 고압전기가 인체에 직접적으로 접촉할 가능성을 줄이기 위함입니다. 따라서, 이러한 장치는 2.5[m] 이상의 높이에 설치되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 공중선계가 충족하여야 하는 조건이 아닌 것은?

  1. 공중선은 이득이 높을 것
  2. 정합은 신호의 반사손실이 최소화 되도록 할 것
  3. 지향성은 복사되는 전력이 목표하는 방향을 벗어나지 아니하도록 할 것
  4. 급전선에 공급되는 전력을 규격전력 이상이 되도록 할 것
(정답률: 76%)
  • 공중선이 이득이 높을 것이라는 것은 조건과 관련이 없는 주장이다. 정합과 지향성은 공중선의 효율성과 안정성을 보장하기 위한 조건이지만, 급전선에 공급되는 전력을 규격전력 이상으로 유지하는 것은 고객의 안전과 전기적 안정성을 보장하기 위한 필수적인 조건이다. 따라서 정답은 "공중선은 이득이 높을 것"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 다음 중 전파사용료를 부가하기 위해 산정하는 기준으로 틀린 것은?

  1. 사용주파수 대역
  2. 사용 전파의 폭
  3. 공중선 전력
  4. 무선국의 소비전력
(정답률: 77%)
  • 정답은 "공중선 전력"입니다.

    전파사용료는 무선 통신 서비스를 제공하는 무선국의 소비전력을 기준으로 산정됩니다. 무선국이 사용하는 주파수 대역과 전파의 폭은 무선국의 소비전력과 직접적으로 관련이 있기 때문에 이 두 가지 요소도 전파사용료 산정에 고려됩니다. 하지만 공중선 전력은 무선국의 소비전력과는 관련이 없는 요소이기 때문에 전파사용료 산정 기준으로 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 다음 중 공중선계에 접지장치를 설치하지 않아도 되는 무선국은?

  1. 육상이동국
  2. 기지국
  3. 방송국
  4. 고정국
(정답률: 87%)
  • 육상이동국은 이동하는 동안에만 사용되는 무선국으로, 지면과 직접 접지되어 있기 때문에 접지장치를 설치하지 않아도 된다. 반면에 기지국, 방송국, 고정국은 지상에 고정되어 있기 때문에 접지장치를 설치해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 디지털 텔레비전 방송국의 송신설비에서 공중선전력의 허용편차는 상한과 하한에서 각각 몇 [%]씩 허용되는가? (상한 허용치, 하한 허용치)

  1. 5[%], 10[%]
  2. 10[%], 20[%]
  3. 5[%], 5[%]
  4. 20[%], 10[%]
(정답률: 65%)
  • 디지털 텔레비전 방송국의 송신설비에서 공중선전력의 허용편차는 상한과 하한에서 각각 5%씩 허용된다. 이는 방송국에서 송출하는 신호가 일정한 수준을 유지하기 위해 설정된 것으로, 상한과 하한에서 각각 5%씩 허용되므로 최대 10%까지의 편차가 허용된다. 따라서 정답은 "5[%], 5[%]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 임베디드 보드의 롬(ROM)에 저장되어 하드웨어를 제어하기 위해 작성된 프로그램을 무엇이라고 하는가?

  1. 스파이웨어(spyware)
  2. 프리웨어(freeware)
  3. 펌웨어(firmware)
  4. 멀웨어(malware)
(정답률: 89%)
  • 펌웨어는 하드웨어를 제어하기 위해 작성된 프로그램으로, 임베디드 보드의 롬(ROM)에 저장되어 있습니다. 따라서 이 문제에서는 펌웨어가 정답입니다. 스파이웨어, 프리웨어, 멀웨어는 모두 다른 종류의 소프트웨어로, 하드웨어를 제어하기 위한 프로그램과는 직접적인 연관이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 2진수 1001에 대한 1의 보수와 2의 보수의 표현으로 옳은 것은?

  1. 1101, 0110
  2. 0110, 0111
  3. 0111, 1110
  4. 0101, 0111
(정답률: 85%)
  • 2진수 1001의 1의 보수는 모든 비트를 반전시킨 값이다. 따라서 1의 보수는 0110이 된다.

    2진수 1001의 2의 보수는 1의 보수에 1을 더한 값이다. 즉, 1의 보수에 1을 더하면 0111이 된다.

    따라서 정답은 "0110, 0111"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 부동소수점 연산에서 정규화를 하는 주된 이유는 무엇인가?

  1. 유효 숫자를 늘리기 위해서이다.
  2. 연산 속도를 증가시키기 위해서이다.
  3. 숫자 표시를 간단히 하기 위해서이다.
  4. 보다 큰 숫자를 표시하기 위해서이다.
(정답률: 57%)
  • 부동소수점 연산에서 정규화를 하는 주된 이유는 "유효 숫자를 늘리기 위해서"입니다. 정규화를 하면 소수점 이하의 숫자를 표현하는 비트 수가 늘어나기 때문에 더 정확한 계산이 가능해집니다. 이는 계산 결과의 정확도를 높이는 데에 큰 도움이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 다음은 프로그램에 대한 설명이다. 틀린 것은?

  1. Supervisor Program : 처리 프로그램의 중추적인 역할로, 제어 프로그램의 실행과정과 시스템 전체의 동작 상태를 감시하는 역할을 한다.
  2. Job Management Program : 작업의 연속적인 진행을 위한 준비와 처리 기능을 수행하다.
  3. Data Management Program : 파일의 조작, 처리, 자료 전송, 데이터의 표준을 처리한다.
  4. Problem Processing Program : 사용자가 업무적인 필요에 의해서 작성한다.
(정답률: 68%)
  • 정답은 "Problem Processing Program : 사용자가 업무적인 필요에 의해서 작성한다." 이다.

    Supervisor Program은 처리 프로그램의 중추적인 역할로, 제어 프로그램의 실행과정과 시스템 전체의 동작 상태를 감시하는 역할을 한다. Job Management Program은 작업의 연속적인 진행을 위한 준비와 처리 기능을 수행하며, Data Management Program은 파일의 조작, 처리, 자료 전송, 데이터의 표준을 처리한다.

    Problem Processing Program은 사용자가 업무적인 필요에 따라 작성하는 프로그램으로, 시스템의 기능을 확장하거나 사용자의 요구사항을 충족시키기 위해 작성된다. 따라서, 다른 프로그램들과는 달리 시스템의 핵심적인 역할을 하는 것은 아니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 다음 중 디스크에 있는 대량의 데이터를 복사 혹은 이동시킬 때에 CPU를 거치지 않고 직접 처리하는 방식은?

  1. 인터럽트(Interrupt)
  2. DMA(Direct Memory Access)
  3. 캐싱(Caching)
  4. 스풀링(Spooling)
(정답률: 84%)
  • DMA(Direct Memory Access)은 CPU의 개입 없이 입출력 장치가 직접 메모리에 접근하여 데이터를 복사하거나 이동시키는 방식이다. 따라서 대량의 데이터를 처리할 때 CPU의 부담을 줄일 수 있어 효율적인 방식이다. 인터럽트는 입출력 장치나 다른 하드웨어에서 CPU에게 작업을 요청하는 방식이며, 캐싱은 자주 사용되는 데이터를 미리 저장해 빠른 접근을 가능하게 하는 방식이며, 스풀링은 출력할 데이터를 일시적으로 디스크에 저장해 출력 속도를 높이는 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 버스 마스터(Bus Master)에 관한 설명 중 맞는 것은?

  1. 독자적인 데이터 전송을 위해 직접적으로 버스 요청 신호를 생성할 수 있는 기능장치
  2. 버스에 대한 요청 권한이 없는 수동적인 기능장치
  3. 버스 사용권자를 결정하게 하는 하드웨어 장치
  4. 버스 허가, 버스 요청 및 버스 사용중 등 3개의 제어신호를 이용하는 장치
(정답률: 71%)
  • 버스 마스터는 독자적인 데이터 전송을 위해 직접적으로 버스 요청 신호를 생성할 수 있는 기능장치입니다. 즉, 다른 장치들과 달리 버스에 대한 요청 권한이 없는 수동적인 기능장치가 아니라, 직접적으로 버스를 제어하고 데이터를 전송할 수 있는 능력을 가진 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 데이터의 특정 비트를 추가하거나 두개 이상의 데이터를 결합하는데 편리한 연산자는 무엇인가?

  1. Rotate
  2. Complement
  3. MOVE
  4. OR
(정답률: 82%)
  • OR 연산자는 두 비트 중 하나라도 1이면 결과값이 1이 되는 연산자이기 때문에 데이터의 특정 비트를 추가하거나 두 개 이상의 데이터를 결합하는데 유용합니다. 예를 들어, 두 개의 8비트 데이터를 OR 연산자로 결합하면 각 비트를 비교하여 둘 중 하나라도 1이면 결과값이 1이 되는 새로운 8비트 데이터를 얻을 수 있습니다. 이는 데이터의 특정 비트를 추가하는 것과 같은 효과를 가지며, 두 개 이상의 데이터를 결합하는데도 유용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 스래싱 현상이 발생했을 때 해결방법으로 틀린 것은?

  1. 부족한 자원을 증설한다.
  2. 일부 프로세스들을 중단한다.
  3. 모든 프로세스들을 중단한다.
  4. 다중 프로그래밍의 정도를 높여준다.
(정답률: 58%)
  • 정답: "모든 프로세스들을 중단한다."

    해결방법으로 모든 프로세스를 중단하는 것은 스래싱 현상을 더 악화시키는 결과를 초래할 수 있으므로 옳지 않다. 스래싱 현상은 CPU와 메모리 등의 자원이 부족하여 프로세스들이 서로 자원을 경쟁하면서 작업을 수행하지 못하고, 결국은 자원을 반납하고 다시 요청하는 과정을 반복하면서 발생한다. 이를 해결하기 위해서는 부족한 자원을 증설하거나, 일부 프로세스들을 중단하여 자원을 확보하거나, 다중 프로그래밍의 정도를 높여서 자원을 효율적으로 사용하는 것이 필요하다. 다중 프로그래밍의 정도를 높이면 CPU와 메모리 등의 자원을 더 효율적으로 사용할 수 있으므로 스래싱 현상을 해결하는데 도움이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 다음 그림과 같은 트리를 Pre-Order로 운영할 때, 5번째 방문하는 트리는?

  1. A
  2. B
  3. D
  4. H
(정답률: 75%)
  • Pre-Order 방식은 루트 노드를 먼저 방문하고, 왼쪽 서브트리를 방문한 후에 오른쪽 서브트리를 방문하는 방식이다. 따라서, 5번째로 방문하는 노드는 "H"이다. "A"는 첫 번째로 방문하고, "B"는 두 번째로 방문하며, "D"는 세 번째로 방문한다. "H"는 네 번째로 방문하지 않고, "E"를 방문한 후에 오른쪽 서브트리인 "I"를 방문한 다음에 "H"를 방문하므로, 다섯 번째로 방문하는 노드는 "H"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. CPU가 실행하여야 할 명령어의 수가 75개인 경우 명령어 구분을 위한 명령코드(op-code)는 최소한 몇 비트가 필요한가?

  1. 5비트
  2. 6비트
  3. 7비트
  4. 8비트
(정답률: 82%)
  • 75개의 명령어를 구분하기 위해서는 최소한 7비트가 필요합니다. 이는 2의 7승인 128개의 서로 다른 값을 표현할 수 있는 7비트 이진수가 있기 때문입니다. 따라서 7비트 이상이 필요하지 않습니다. 5비트나 6비트는 32개나 64개의 서로 다른 값을 표현할 수 있기 때문에 부족합니다. 8비트는 256개의 서로 다른 값을 표현할 수 있지만, 75개의 명령어를 구분하기 위해서는 너무 많은 비트를 사용하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
