기계정비산업기사 필기 기출문제복원 (2004-08-08)

기계정비산업기사
(2004-08-08 기출문제)

목록

1과목: 공유압 및 자동화시스템

1. 다음 기호의 명칭으로 옳은 것은?

  1. 냉각기
  2. 가열기
  3. 온도 조절기
  4. 압력 계측기
(정답률: 81%)
  • 위 그림의 기호는 "가열기"를 나타냅니다. 이 기호는 전기적인 에너지를 사용하여 물이나 다른 유체를 가열하는 장치를 나타내며, 이는 열을 생성하는 과정에서 전기 에너지를 사용하기 때문입니다. 따라서 "냉각기", "온도 조절기", "압력 계측기"와 같은 다른 보기들은 이 기호와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 기기, 장치의 특성, 작동 등을 기호로 표시할 때 사용하는 기본적인 선 또는 도형을 나타내는 용어는?

  1. 기호 요소
  2. 기능 요소
  3. 조작 요소
  4. 가변 요소
(정답률: 45%)
  • 기능 요소는 기기나 장치의 기본적인 선 또는 도형으로 나타내는 용어입니다. 이는 해당 기기나 장치의 특성이나 작동 방식 등을 간단하게 표현할 수 있도록 도와주는 요소입니다. 따라서, 기능 요소는 기호 요소, 조작 요소, 가변 요소와는 다른 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 공압 모터의 특징으로 적합한 것은?

  1. 공기의 압축성에 의해 제어성이 뛰어나다.
  2. 과부하시 조금도 위험성이 없다.
  3. 에너지 변환 효율이 매우 높다.
  4. 배기음이 거의 없어 조용하다.
(정답률: 42%)
  • 공압 모터는 압축성이 높은 공기를 이용하여 작동하기 때문에 과부하가 걸려도 공기의 압축성에 의해 자동으로 회전수가 감소하므로 위험성이 거의 없다. 따라서 "과부하시 조금도 위험성이 없다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공기 압축기는 변동하는 수요에 공급량을 맞추기 위해 압력조절이 필요하다. 조절 방법에는 여러 가지 방법이 있는데 다음 중 무부하 조절에 해당하지 않는 것은?

  1. 배기 조절
  2. 흡입량 조절
  3. 차단 조절
  4. 그립-암(grip-arm) 조절
(정답률: 35%)
  • 흡입량 조절은 공기 압축기가 공기를 흡입하는 양을 조절하는 것으로, 변동하는 수요에 맞게 공급량을 조절할 수 있다. 따라서 무부하 조절에 해당한다. 반면에 배기 조절, 차단 조절, 그립-암 조절은 모두 압력을 조절하는 방법으로, 무부하 조절과는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 제어 시스템의 AND 논리를 잘못 표현한 것은?

(정답률: 61%)
  • 정답은 ""이다.

    AND 논리는 입력 신호가 모두 참일 때 출력이 참이 되는 논리이다. 그러나 ""에서는 입력 A와 B가 모두 참일 때 출력이 거짓이 되는 오류가 있다. 따라서 AND 논리를 잘못 표현한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 유압 실린더 행정 중 임의의 위치에서 피스톤을 고정시킬 경우에 피스톤의 이동을 방지하는 회로를 고정 회로 (locking circuit)라 한다. 이 회로에 사용되는 밸브로 적합한 것은?

  1. 압력 시퀀스 밸브
  2. 파일럿 조작 체크 밸브
  3. 급속 배기 밸브
  4. 일방향 유량제어 밸브
(정답률: 53%)
  • 파일럿 조작 체크 밸브는 유압 실린더의 피스톤 이동을 방지하는 회로에 적합한 밸브이다. 이는 밸브의 작동 원리 때문인데, 파일럿 조작 체크 밸브는 유압 실린더의 피스톤 이동 방향과 반대 방향으로 유체가 흐를 때는 밸브가 열리지 않고, 피스톤 이동 방향으로 유체가 흐를 때만 밸브가 열려 유체가 흐를 수 있도록 한다. 따라서 이 밸브를 사용하면 피스톤을 임의의 위치에서 고정시킬 수 있게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 그림은 동조회로이다. 어떤 방식인가?

  1. 교축 방식
  2. 래크 방식
  3. 2펌프 방식
  4. 유압모터 방식
(정답률: 68%)
  • 동조회는 수위를 유지하기 위해 사용되는 제어장치이다. 이 그림은 2펌프 방식으로 동작한다. 2개의 펌프가 번갈아가며 작동하여 물을 공급하고, 수위를 유지한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림에서 A측에 압력 50 kg/cm2의 유압유를 매분당 12 ℓ씩 보낼 때 그 동력은?

  1. 150 kg-m/s
  2. 100 kg-m/s
  3. 50 kg-m/s
  4. 10 kg-m/s
(정답률: 48%)
  • 유압유의 유량은 12 ℓ/min 이므로, 1분에 유압유가 이동하는 거리는 12m 이다. 따라서, A측에서 B측으로 유압유가 이동하는데 필요한 힘은 압력 × 면적 = 50 × 105 × 0.01 = 5000 N 이다. 이때, 1분에 이동하는 거리는 12m 이므로, 일한 일은 5000 × 12 = 60000 J 이다. 따라서, 동력은 일한 일 ÷ 시간 = 60000 ÷ 60 = 1000 W 이다. 이를 kg-m/s 로 환산하면 100 kg-m/s 가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 용량이 같은 단단 펌프 2개를 1개의 본체 내에 직렬로 연결시킨 것이며, 고압이므로 대출력이 요구되는 곳에 적합한 펌프는?

  1. 단연 베인 펌프
  2. 단단 베인 펌프
  3. 2단 베인 펌프
  4. 2연 베인 펌프
(정답률: 62%)
  • 2개의 단단 펌프를 직렬로 연결한 것은 고압을 만들기 위한 것입니다. 이러한 경우에는 2단 베인 펌프가 적합합니다. 2단 베인 펌프는 2개의 베인을 가지고 있어서, 한 번에 더 많은 압력을 만들어낼 수 있습니다. 따라서 대출력이 요구되는 곳에 적합한 펌프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 공기압 실린더의 부착 방식이 아닌 것은?

  1. 풋트형
  2. 플랜지형
  3. 클래비스형
  4. 용접형
(정답률: 74%)
  • 용접형은 부착 방식이 아니라 실린더의 제작 방식이기 때문에 정답이 될 수 없습니다. 따라서, 정답은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 입력과 출력이 1:1 대응관계에 있는 시스템으로 일명 논리제어라고 하는 제어방식은?

  1. 조합제어
  2. 시퀀스제어
  3. 파일럿제어
  4. 시간에 따른 제어
(정답률: 47%)
  • 파일럿제어는 입력과 출력이 1:1 대응하는 제어방식으로, 입력 신호에 따라 출력 신호가 즉시 반응하는 방식입니다. 이는 비행기의 조종판과 같이 조작자가 입력한 명령에 따라 즉각적으로 반응하는 방식으로, 실시간 제어에 적합합니다. 따라서 파일럿제어가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 회전체의 회전 속도를 검출할 수 있는 로터리 엔코더의 취급시 주의 사항이 아닌 것은?

  1. 떨어뜨리거나 무리한 충격을 가해서는 안된다.
  2. 체인, 타이밍 벨트 및 톱니바퀴와 결합하는 경우는 커플링을 사용하여야 한다.
  3. 커플링의 결합시 회전축간의 결합 오차(편심, 편각)는 어느 정도 있어야 한다.
  4. 엔코더 케이블의 실드(차폐)선은 0V에 접속하거나 접지시켜야 한다.
(정답률: 70%)
  • "커플링의 결합시 회전축간의 결합 오차(편심, 편각)는 어느 정도 있어야 한다."는 로터리 엔코더의 취급시 주의 사항이 아니며, 이유는 회전축간의 결합 오차가 있으면 회전체의 회전 속도를 정확하게 검출할 수 없기 때문이다. 따라서 커플링의 결합시에는 최대한 오차가 적은 커플링을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 2종류의 금속선의 한 끝을 접합하면 개방된 따른 끝에는 접합부와의 온도차이에 따라 기전력이 발생하는 원리를 이용하여 온도를 측정하는 센서는 어느 것인가?

  1. 열전대
  2. 서미스터
  3. 측온저항체
  4. 탄성 표면파 온도센서
(정답률: 52%)
  • 열전대는 두 종류의 금속선을 이용하여 온도를 측정하는 센서입니다. 이 두 금속선을 접합한 부분에서 온도차이가 발생하면, 이 온도차이에 따라 전기적인 기전력이 발생합니다. 이 기전력을 측정하여 온도를 알아내는 것이 열전대의 원리입니다. 따라서 열전대가 온도를 측정하는 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 전기 시스템에서 전동기 저속회전의 원인이 되는 것은?

  1. 권선의 접지
  2. 과부하
  3. 단상운전
  4. 퓨즈의 단락
(정답률: 38%)
  • 전동기가 과부하 상태가 되면, 전류가 증가하여 전동기 내부에서 발생하는 전자기력이 증가하게 됩니다. 이로 인해 전동기의 회전력이 감소하고 저속회전 상태가 발생하게 됩니다. 따라서 전동기 저속회전의 원인은 과부하입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 그림의 회로명칭은?

  1. 미터 - 인 회로
  2. 미터 - 아웃 회로
  3. 블리드 - 오픈 회로
  4. 블리드 - 온 회로
(정답률: 74%)
  • 정답은 "미터 - 인 회로"입니다.

    이 회로는 전압이나 전류를 측정하기 위해 사용되는 미터를 연결하는 회로입니다. 미터는 회로의 인입부에 연결되어 전류나 전압을 측정하고, 회로의 아웃풋부에 연결된 부하에 전류나 전압을 공급합니다. 따라서 "미터 - 인 회로"라는 명칭이 붙게 된 것입니다.

    "미터 - 아웃 회로"는 미터가 회로의 아웃풋부에 연결되어 있는 회로를 의미하며, "블리드 - 오픈 회로"는 회로에서 전하를 제거하기 위해 사용되는 회로를 의미합니다. "블리드 - 온 회로"는 블리드 - 오픈 회로와 유사하지만, 회로에서 전하를 제거하는 것이 아니라 전하를 유지하는 회로를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 다음 중 온도 센서가 아닌 것은?

  1. 열전쌍(Thermocouple)
  2. 서미스터(Thermistor)
  3. 측온 저항체
  4. 홀 소자
(정답률: 82%)
  • 홀 소자는 자기장을 감지하는 센서로, 온도를 측정하는 기능은 없습니다. 따라서 온도 센서가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 산업용 로봇의 관절 기구 같은 부분에 주로 사용되고 있는 모터는?

  1. DC 모터
  2. AC 모터
  3. 스테핑 모터
  4. 리니어 모터
(정답률: 46%)
  • 산업용 로봇의 관절 기구는 정확한 위치 제어가 필요하기 때문에 스테핑 모터가 주로 사용됩니다. 스테핑 모터는 정밀한 위치 제어가 가능하며, 회전 각도와 속도를 정확하게 제어할 수 있습니다. 또한, 스테핑 모터는 고정밀도와 고속도로 작동할 수 있어 산업용 로봇의 요구사항을 충족시키기에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 메모리 기능이 없고 여러 입· 출력 요소가 있을 때는 논리적인 해결을 위해 부울 대수가 이용되므로 논리제어라고도 하는 것은?

  1. 메모리 제어
  2. 파일럿 제어
  3. 시퀀스 제어
  4. 시간종속 시퀀스 제어
(정답률: 69%)
  • 부울 대수는 논리적인 연산을 수행하는 수학적 도구이며, 메모리 기능이 없고 여러 입· 출력 요소가 있을 때는 이를 이용하여 논리적인 해결을 할 수 있습니다. 이러한 논리적인 제어를 파일럿 제어라고도 합니다. 파일럿 제어는 비행기의 조종사가 비행기를 안전하게 운항하기 위해 사용하는 제어 장치인 파일럿과 유사한 역할을 합니다. 즉, 여러 요소들을 조합하여 안전하고 효율적인 운항을 위한 제어를 수행하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 전 단계의 작업완료 여부를 리밋 스위치 또는 센서를 이용하여 확인한 후 다음 단계의 작업을 수행하는 것으로서 공장 자동화에 가장 많이 이용되는 제어방법은?

  1. 메모리 제어
  2. 시퀀스 제어
  3. 파일럿 제어
  4. 시간에 따른 제어
(정답률: 78%)
  • 시퀀스 제어는 전 단계의 작업이 완료되었는지를 확인하고, 그 결과에 따라 다음 단계의 작업을 수행하는 제어 방법입니다. 이 방법은 리밋 스위치나 센서를 이용하여 자동화된 공정에서 많이 사용됩니다. 예를 들어, 제품을 생산하는 공정에서는 전 단계에서 제품이 제대로 조립되었는지를 확인한 후 다음 단계에서 다음 부품을 조립하는 것과 같은 방식으로 시퀀스 제어를 이용하여 자동화된 생산을 수행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 스테핑 전동기는 1개의 펄스를 부여하면 정해진 각도만큼 회전하며 이 각도를 스텝각이라 한다. 다음 그림과 같이 극수가 8, 회전자의 치수가 6인 4상 스테핑 전동기의 스텝각은 얼마인가?

  1. 10°
  2. 15°
  3. 20°
  4. 25°
(정답률: 60%)
  • 한 바퀴를 도는데 극수가 8개이므로 360°/8 = 45°씩 회전한다. 이때, 회전자의 치수가 6이므로 한 스텝당 회전하는 각도는 45°/6 = 7.5°이다. 하지만 스테핑 전동기는 4상 구조이므로 한 스텝당 실제 회전하는 각도는 7.5° × 4 = 30°이다. 따라서, 스텝각은 30°이다. 따라서, 보기에서 정답은 "15°"가 아닌 옵션이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비진단관리 및 기계정비

21. 구조물의 공진을 피하기 위하여 고유진동수를 낮추고자 할 때 올바른 방법은?

  1. 구조물의 강성을 작게 하고 질량을 크게 한다.
  2. 구조물의 강성을 크게 하고 질량을 줄인다.
  3. 구조물의 강성과 질량을 줄인다.
  4. 구조물의 강성과 질량을 최대한 크게 한다.
(정답률: 39%)
  • 구조물의 공진 주파수는 구조물의 강성과 질량에 영향을 받는다. 따라서 공진을 피하기 위해서는 고유진동수를 낮추기 위해 구조물의 강성을 작게 하고 질량을 크게 하는 것이 올바른 방법이다. 이는 강성이 작아지면 진동이 느려지고, 질량이 커지면 진동이 무겁고 둔해져서 공진 주파수가 낮아지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 실효값은 피크값의 몇 배인가?

(정답률: 65%)
  • 실효값은 피크값의 0.707배이다. 이유는 실효값은 주기파형의 진폭을 평균화한 값으로, 주기파형의 최대값인 피크값을 0.707배로 나눈 값이기 때문이다. 이는 주기파형의 모양이 정현파일 때에만 성립하며, 다른 형태의 파형일 경우에는 다른 계산식을 사용해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 회전기계장치에서 회전수와 동일한 주파수가 검출되었을 때 진동을 발생시키는 주 원인은?

  1. 언밸런스
  2. 풀림
  3. 오일 휩
  4. 케비테이션
(정답률: 57%)
  • 언밸런스는 회전체의 중심축과 질량 중심이 일치하지 않아서 발생하는 현상입니다. 따라서 회전기계장치에서 회전수와 동일한 주파수가 검출되었을 때 진동을 발생시키는 주 원인은 언밸런스입니다. 언밸런스는 회전체의 불균형으로 인해 진동을 발생시키며, 이는 회전체의 손상과 고장으로 이어질 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 라인별 배치라고도하며 공정에 따라 필요한 기계가 배치되고 대량생산에 적합한 설비배치는?

  1. 기능별 배치
  2. 제품별 배치
  3. 제품 고정형 배치
  4. 혼합별 배치
(정답률: 68%)
  • 제품별 배치는 공정에 따라 필요한 기계를 해당 제품에 맞게 배치하는 방식으로, 대량생산에 적합하다. 이는 제품의 특성에 따라 생산 라인을 구성하여 효율적인 생산을 가능하게 하며, 생산량이 많을 때 효과적인 방법이다. 따라서, 제품별 배치가 대량생산에 적합한 설비배치 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 공장의 보전요원을 각 제조부문의 감독자 밑에 배치하는 보전 방식은?

  1. 집중보전(central maintenance)
  2. 지역보전(area maintenance)
  3. 부분보전(departmental maintenance)
  4. 절충보전(combination maintenance)
(정답률: 55%)
  • 부분보전은 공장의 각 제조부문에서 보전요원을 감독자 밑에 배치하여 해당 부문의 기계 및 설비를 유지보수하는 방식입니다. 이 방식은 각 부문에서 발생하는 문제를 빠르게 대처할 수 있으며, 전체 공장의 생산성을 유지하는 데에 효과적입니다. 따라서 이 방식이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전기절연유에 속하지 않는 것은?

  1. 돈유
  2. 합성유
  3. 알킬벤젠유
  4. 광유
(정답률: 46%)
  • 전기절연유는 전기적으로 절연성이 뛰어난 유체를 말합니다. 따라서, 전기적으로 절연성이 뛰어나지 않은 "돈유"가 전기절연유에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 마이크로미터를 사용할 때 일반적인 주의사항에 해당되지 않는 것은?

  1. 최소측정값, 측정범위를 고려하여 선택할 것
  2. 사용전에 반드시 영점 조정을 할 것
  3. 보관시 앤빌과 스핀들의 양 측정면을 밀착시킬 것
  4. 온도에 의한 오차에 주의할 것
(정답률: 57%)
  • 마이크로미터를 사용할 때 일반적인 주의사항은 최소측정값, 측정범위를 고려하여 선택하고 사용전에 영점 조정을 하는 것, 그리고 온도에 의한 오차에 주의하는 것입니다. 그러나 "보관시 앤빌과 스핀들의 양 측정면을 밀착시킬 것"은 일반적인 주의사항에 해당되지 않는데, 이는 마이크로미터를 보관할 때 앤빌과 스핀들의 측정면이 밀착되어 있어야 정확한 측정이 가능하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 볼트와 너트의 풀림 방지법으로 알맞은 것은?

  1. 캡 너트를 사용한다.
  2. 로크 너트를 사용한다.
  3. 볼트를 볼트 구멍에 억지끼움한다.
  4. 볼트의 규격보다 작은 너트를 사용한다.
(정답률: 72%)
  • 로크 너트를 사용하는 이유는 너트의 상단에 작은 나사가 달려있어서 볼트와 너트가 서로 더욱 견고하게 고정되기 때문입니다. 이로 인해 진동이나 충격에도 풀리지 않아 안전성이 높아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 베어링을 열박음 할 때의 적절한 온도는?

  1. 50℃
  2. 100℃
  3. 150℃
  4. 200℃
(정답률: 66%)
  • 베어링을 열박음 할 때 적절한 온도는 100℃이다. 이는 베어링 내부의 윤활유가 적절한 온도에서 가장 효과적으로 분산되기 때문이다. 또한, 너무 높은 온도는 베어링 손상을 유발할 수 있으므로 적절한 온도를 유지하는 것이 중요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 정비계획 수립시 고려할 사항이 아닌 것은?

  1. 생산계획 확인
  2. 설비능력 파악
  3. 제품성분 분석
  4. 수리요원
(정답률: 55%)
  • 정비계획 수립시 제품성분 분석은 필요하지 않습니다. 제품성분 분석은 제품 개발이나 생산과정에서 필요한 작업이며, 정비계획 수립과는 직접적인 연관성이 없습니다. 따라서 이 보기에서 제품성분 분석이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 송풍기 축의 온도상승에 의한 신장에 대한 대책은?

  1. 전동기측이 신장되도록 한다.
  2. 반전동기측이 신장되도록 한다.
  3. 양쪽이 모두 신장되도록 한다.
  4. 신장되지 못하도록 제한한다.
(정답률: 37%)
  • 송풍기 축의 온도상승으로 인해 축이 팽창하면 전동기측과 반전동기측의 신장 차이가 발생하게 됩니다. 이 때, 반전동기측이 신장되도록 한다면 전동기측과의 신장 차이를 최소화할 수 있기 때문에 이 방법이 대책으로 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 설비보전조직의 기본형 중 부분보전의 장점에 해당하는 것은?

  1. 생산계획을 우선하여 보전작업이 무시될 수 있다.
  2. 보전작업의 계획이 생산할당에 따라 책임을 져야 할 관리자에 의해 세워진다.
  3. 공장의 보전책임이 분할된다.
  4. 고장시 충분한 보전요원을 동원할 수 있다.
(정답률: 34%)
  • 부분보전의 장점 중 하나는 보전작업의 계획이 생산할당에 따라 책임을 져야 할 관리자에 의해 세워진다는 것입니다. 이는 생산과 보전 작업이 조화롭게 이루어질 수 있도록 계획이 세워지며, 보전 작업이 무시될 가능성이 줄어들게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 고장율을 λ (t)로 하고 설비의 사용 시간을 t로 했을 때 고장율이 증가하는 것은 어느 것인가?

(정답률: 73%)
  • 고장율이 증가하는 것은 사용 시간 t가 증가할 때이므로, ""이 정답이다. 이유는 고장율 λ(t)는 시간 t에 따라 증가하는데, ""은 t가 증가함에 따라 λ(t)가 증가하는 것을 나타내기 때문이다. 다른 보기들은 고장율이 감소하거나 일정한 값을 유지하는 것을 나타내므로, 고장율이 증가하는 것과는 관련이 없다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 1 m에 대하여 감도 0.05 mm의 수준기로 길이 3m의 베드의 수평도를 검사시 오른쪽으로 3눈금 움직였다면 이 때 베드의 기울기는 얼마인가?

  1. 오른쪽이 0.15 mm 높다.
  2. 왼쪽이 0.3 mm 높다.
  3. 오른쪽이 0.45 mm 높다.
  4. 왼쪽이 0.75 mm 높다.
(정답률: 51%)
  • 수준기의 감도는 1m 당 0.05mm 이므로, 3m의 베드를 검사할 때는 3 x 0.05 = 0.15mm의 움직임이 감지된다. 이 때 오른쪽으로 3눈금 움직였으므로, 오른쪽으로 0.15mm 높아졌다는 것을 의미한다. 베드의 기울기는 높이 차이를 길이로 나눈 것이므로, 0.15mm를 3m으로 나눈 값인 0.05mm/m이 된다. 이 값은 1m당 감도와 같으므로, 오른쪽으로 1m 이동할 때 0.05mm 높아진다는 것을 의미한다. 따라서 오른쪽으로 3눈금 움직였을 때 베드의 기울기는 0.05mm/m x 3 = 0.15mm/m 이며, 이를 1m당 감도인 0.05mm/m으로 나누면 3이 된다. 따라서 베드의 기울기는 3mm/m 이다. 이에 따라 정답은 "오른쪽이 0.45 mm 높다." 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 상온에서 유동적인 접착성 물질로서 바른 후 일정시간 경과하면 건조되어 누설을 방지하는 가스켓은?

  1. 고무 가스켓
  2. 석면 가스켓
  3. 접착 가스켓
  4. 액상 가스켓
(정답률: 74%)
  • 액상 가스켓은 상온에서 유동적인 접착성 물질로 바르고 일정 시간이 지나면 건조되어 누설을 방지하는 가스켓입니다. 이는 다른 보기인 고무 가스켓, 석면 가스켓, 접착 가스켓과는 구분되는 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 마이크로미터의 나사의 피치가 p[mm], 나사의 회전각이 α [rad]일 때, 스핀들의 이동거리 x[mm]는?

(정답률: 34%)
  • 스핀들의 이동거리 x는 나사의 피치 p와 회전각 α에 비례한다. 즉, x = pα이다. 따라서 보기 중에서 x = pα인 ""이 정답이다.

    나사의 피치 p는 나사의 한 바퀴(360도) 회전 시 나사가 나아가는 거리를 말한다. 따라서 나사가 한 바퀴 회전할 때 스핀들이 나아가는 거리는 p이다.

    나사의 회전각 α는 스핀들이 나사를 몇 도 회전했는지를 나타낸다. 따라서 스핀들이 나아가는 거리는 회전한 각도에 비례하게 된다.

    따라서 스핀들의 이동거리 x는 나사의 피치 p와 회전각 α에 비례하게 되는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 축의 중심부 구멍에 유압펌프를 접속하고 끼워 맞춤부에 높은 유압을 걸어 그 반작용에 의해서 베어링의 내륜을 빼내는 방법은?

  1. 센터링
  2. 드레인
  3. 스트레이너
  4. 오일 인젝션
(정답률: 46%)
  • 오일 인젝션은 유압펌프를 이용하여 베어링의 내륜을 빼내는 방법으로, 축의 중심부 구멍에 유압펌프를 접속하고 끼워 맞춤부에 높은 유압을 걸어 그 반작용에 의해 베어링의 내륜을 빼내는 방법입니다. 따라서 이 문제의 정답은 "오일 인젝션"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 설비관리의 시스템을 구성하는 기본적 요소 중 기계장치나 설비에 해당하는 것은?

  1. 투입
  2. 처리기구
  3. 관리
  4. 피드백
(정답률: 62%)
  • 기계장치나 설비는 생산 과정에서 원자재를 가공하거나 제품을 생산하는데 사용되는 중요한 요소입니다. 이 중에서 처리기구는 원자재를 가공하거나 제품을 생산하는데 사용되는 기계나 장치를 의미합니다. 따라서 설비관리의 시스템을 구성하는 기본적 요소 중에서 기계장치나 설비에 해당하는 것은 "처리기구"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 축이 마모되어 수리할 때 보스에 부시를 넣어야 하는 경우는?

  1. 마모부분 다시 깍기
  2. 마모부에 금속 용사하기
  3. 마모부에 살 더하기 용접하기
  4. 마모부를 잘라 맞춰 용접하기
(정답률: 58%)
  • 축이 마모되어 수리할 때 보스에 부시를 넣어야 하는 경우는 마모된 부분을 다시 깍아내야 하기 때문입니다. 부시를 넣기 전에 마모된 부분을 다시 깍아내면 부시가 더욱 튼튼하게 고정될 수 있고, 부시와 축 사이에 공간이 없어져서 부시의 안정성이 높아집니다. 따라서 "마모부분 다시 깍기"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 진동 차단기로서 갖추어야 할 요건으로 옳은 것은?

  1. 화학적 변화에 따라 변형되어야 한다.
  2. 차단하려는 진동의 최저 주파수보다 큰 고유진동수를 가져야 한다.
  3. 온도, 습도에 견딜 수 있어야 한다.
  4. 강성은 충분히 커야 하고 하중은 고려하지 않는다.
(정답률: 55%)
  • 진동 차단기는 환경적인 요인에도 견딜 수 있어야 하기 때문에 온도, 습도에 견딜 수 있어야 합니다. 이는 차단기가 사용되는 환경이 다양하고 변화무쌍하기 때문입니다. 따라서 진동 차단기는 온도, 습도 등의 환경적인 요인에도 영향을 받지 않고 안정적으로 작동할 수 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공업계측 및 전기전자제어

41. 직류 발전기에서 독립된 전원으로 계자권선을 여자시키는 발전기는?

  1. 직류 발전기
  2. 타여자 발전기
  3. 분권 발전기
  4. 복권 발전기
(정답률: 72%)
  • 타여자 발전기는 자기장을 이용하여 회전자와 정자 사이에 전기력을 발생시키는 발전기로, 독립된 전원으로 계자권선을 여자시킬 수 있습니다. 이와 달리 직류 발전기는 전자기력의 변화를 이용하여 전기력을 발생시키는데, 계자권선을 여자시키기 위해서는 외부 전원이 필요합니다. 따라서 정답은 "타여자 발전기"입니다. 분권 발전기와 복권 발전기는 존재하지 않는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 서로 다른 두 종류의 금속을 접합하여 온도의 차를 주면 회로내에 열기전력이 발생하는 것을 제벡효과라 한다. 제벡효과와 관련이 없는 것은?

  1. 도전률
  2. 열전쌍
  3. 구리 - 콘스탄탄
  4. 크로멜 - 알루멜
(정답률: 43%)
  • 도전률은 금속의 전기저항과 관련된 값으로, 제벡효과와는 관련이 없다. 반면, 열전쌍은 제벡효과를 이용하여 열을 전기로 변환하는데 사용되며, 구리-콘스탄탄과 크로멜-알루멜은 열전쌍의 종류 중 일부이다. 따라서 정답은 "도전률"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 미세한 측정 조건의 변동으로 인한 오차는?

  1. 과실오차
  2. 환경오차
  3. 개인오차
  4. 계기오차
(정답률: 56%)
  • 미세한 측정 조건의 변동으로 인한 오차는 측정을 하는 환경 자체에서 발생하는 오차를 의미합니다. 따라서 이를 환경오차라고 부릅니다. 다른 선택지인 과실오차는 측정자의 실수로 인한 오차, 개인오차는 측정자의 개인적인 특성으로 인한 오차, 계기오차는 측정기기의 오차로 인한 오차를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 두 코일의 자체 인덕턴스를 L1, L2 결합계수를 K라 할 때 상호 인덕턴스는 어떻게 나타내는가?

(정답률: 51%)
  • 상호 인덕턴스는 M으로 나타내며 M = K√(L1L2)로 계산된다. 따라서 보기 중 ""이 정답이다. 이유는 K는 결합계수이므로 0 ≤ K ≤ 1이고, L1, L2는 자체 인덕턴스이므로 양수이기 때문에 M은 항상 양수이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 동기 전동기에 제동권선을 설치하는 이유는?

  1. 역률조정
  2. 난조방지
  3. 손실감소
  4. 고조파 발생방지
(정답률: 25%)
  • 제동권선은 동기 전동기의 회전속도를 감속시켜서 난조를 방지하기 위해 설치됩니다. 난조란 전동기의 회전속도가 불규칙하게 변동하여 발생하는 진동으로, 이는 전동기의 부품에 손상을 일으키고 성능을 저하시키는 원인이 됩니다. 따라서 제동권선을 설치하여 회전속도를 안정화시키고 난조를 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음 사이리스터 중에서 단방향성 소자는 어느 것인가?

  1. 트라이액(TRIAC)
  2. 다이액(DIAC)
  3. SSS
  4. SCR
(정답률: 54%)
  • 정답은 "SCR"입니다. SCR은 반도체 소자 중 하나로, 단방향성을 가지고 있습니다. 즉, 전류가 한 방향으로만 흐를 수 있습니다. 반면에 트라이액과 다이액은 양방향성을 가지고 있습니다. SSS는 소자가 아니라 보호장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 보드선도의 이득 특성곡선은 어떤 제어기에 해당되는가?

  1. 비례제어
  2. 비례적분제어
  3. 비례미분제어
  4. 비례미분적분제어
(정답률: 34%)
  • 이득 특성곡선이 1차 시스템과 유사한 모양을 가지고 있으며, 고주파에서는 감쇠하고 저주파에서는 증폭되는 것을 볼 수 있다. 이는 비례미분제어기의 특성과 일치하며, 따라서 정답은 "비례미분제어"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 플립 플롭회로는 다음 중 어느 회로에 해당하는가?

  1. 쌍안정 멀티 바이브레이터
  2. 비안정 멀티 바이브레이터
  3. 단안정 멀티 바이브레이터
  4. 블로킹 발진회로
(정답률: 63%)
  • 플립 플롭 회로는 "쌍안정 멀티 바이브레이터"에 해당한다. 이는 두 개의 안정 상태를 가지며, 입력 신호에 따라 상태가 바뀌는 회로를 의미한다. 즉, 입력 신호에 따라 출력이 변화하지만, 출력이 안정 상태를 유지하는 회로이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 무효전력의 단위는?

  1. [W]
  2. [J]
  3. [Var]
  4. [VA]
(정답률: 52%)
  • 무효전력은 전압과 전류의 위상차에 의해 발생하는 전력으로, 단위는 바로 "Var"이다. 이는 전력의 단위인 "Watt"와는 다른 개념으로, 전기 회로에서 발생하는 유효전력과 함께 고려해야 하는 값이다. 따라서 "Watt"와 "Joule"은 전력과 에너지의 단위이며, "VA"는 피상전력의 단위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 계기상수 2400[rev/kwh]의 적산 전력계가 30초에 20회전 했을 때의 전력 [W]은?

  1. 100
  2. 200
  3. 1000
  4. 2000
(정답률: 28%)
  • 계기상수 2400[rev/kwh]는 1kWh당 2400회전을 의미한다. 따라서 1초당 회전수는 2400/3600 = 0.6667[rev/s]이다. 30초에 20회전을 한다는 것은 20/30 = 0.6667[rev/s]의 속도로 회전한다는 것이다. 이를 전력으로 환산하면 전력 = 회전수 × 계기상수 × 2π × 60 / 1000 = 0.6667 × 2400 × 2π × 60 / 1000 = 1000[W]가 된다. 따라서 정답은 1000이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 제어밸브를 밸브시트의 형태에 따라 분류한 것으로 틀린 것은?

  1. 앵글 밸브
  2. 공기압식 제어밸브
  3. 게이트 밸브
  4. 글로브 밸브
(정답률: 67%)
  • 공기압식 제어밸브는 밸브시트의 형태에 따라 분류하는 것이 아니라, 작동 원리에 따라 분류하는 것이기 때문에 틀린 것입니다. 공기압식 제어밸브는 공기압을 이용하여 밸브를 작동시키는 제어밸브로, 압력 조절 및 유체의 흐름을 제어하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 조작기기의 요소가 구비해야 할 조건이 아닌 것은?

  1. 신뢰성이 높고 보수가 용이할 것
  2. 요소에 가해지는 반력에 대하여 동작하는 조작력이 있을 것
  3. 동작범위, 특성 및 크기가 적당할 것
  4. 움직이는 부분의 이력현상(hysterisis)이 있고 반응 속도가 빠를 것
(정답률: 56%)
  • "신뢰성이 높고 보수가 용이할 것"은 조작기기의 요소가 구비해야 할 조건 중 하나이다. "요소에 가해지는 반력에 대하여 동작하는 조작력이 있을 것", "동작범위, 특성 및 크기가 적당할 것", "움직이는 부분의 이력현상(hysterisis)이 있고 반응 속도가 빠를 것"은 모두 조작기기의 요소가 구비해야 할 조건이다.

    "움직이는 부분의 이력현상(hysterisis)이 있고 반응 속도가 빠를 것"은 조작기기의 요소가 구비해야 할 조건 중 하나이다. 이유는 움직이는 부분의 이력현상(hysterisis)이 없으면 조작기기가 정확한 위치에 멈추지 못하고 오차가 발생할 수 있기 때문이다. 또한, 반응 속도가 빠를수록 조작기기의 정확도와 빠른 동작이 가능해지기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 그림의 래더 다이어그램(ladder diagram)을 PLC 프로그램 할 때 최소의 스텝수는?

  1. 6
  2. 8
  3. 10
  4. 12
(정답률: 51%)
  • PLC 프로그램에서는 각 단계마다 하나의 출력만 변경할 수 있기 때문에, 이 그림에서는 총 6개의 출력이 변경되어야 합니다. 따라서 최소 스텝수는 6입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. PLC의 구성 중 입력(input)측에 해당되지 않는 것은？

  1. 센서(sensor)
  2. 입력 스위치
  3. 열동 과전류 계전기의 접점
  4. 벨(bell)
(정답률: 49%)
  • PLC의 구성 중 입력(input)측은 외부에서 신호를 받아들이는 부분으로, 센서, 입력 스위치, 열동 과전류 계전기의 접점 등이 해당된다. 하지만 벨은 외부에서 신호를 받아들이는 것이 아니라, 내부적으로 출력(output)측에서 동작하는 부분으로 분류된다. 따라서 입력(input)측에 해당되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 물리적, 화학적인 양을 전기적인 양으로 변환하는 방법으로서 시간 변환에 해당하는 것은?

  1. 전기저항의 온도계수를 이용하는 저항 온도계
  2. 주파수나 펄스 간격 등으로 변환하는 방법으로 원격 측정
  3. 저항 측정에 의한 고장 점의 검출
  4. 열전 온도계와 같이 전압, 전류 등으로 변환하는 것으로 열전현상, 압전현상 등
(정답률: 37%)
  • 주파수나 펄스 간격 등으로 변환하는 방법은 시간과 관련된 물리적인 양을 전기적인 양으로 변환하는 방법이다. 이 방법은 원격 측정에 유용하게 사용되며, 측정 대상의 시간적인 변화를 전기적인 신호로 변환하여 전송하고, 이를 다시 원래의 물리적인 양으로 복원하여 측정하는 방법이다. 예를 들어, 주파수 변환기를 사용하여 진동수를 전기적인 신호로 변환하고, 이를 전송하여 원격에서 진동수를 측정할 수 있다. 이 방법은 측정 대상이 움직이거나 변화하는 경우에도 측정이 가능하며, 높은 정확도와 신뢰성을 보장한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

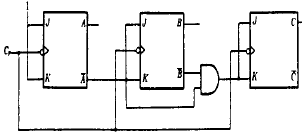

56. 다음 그림의 논리회로는?

  1. 동기식 8진 다운 카운터
  2. 비동기식 8진 다운 카운터
  3. 동기식 8진 업 카운터
  4. 비동기식 8진 업 카운터
(정답률: 32%)
  • 이 논리회로는 카운터이며, 입력 신호가 동기화되어 있으므로 동기식 카운터이다. 또한, 출력이 8진수로 나타나므로 8진 카운터이다. 그리고 출력이 감소하므로 다운 카운터이다. 따라서 정답은 "동기식 8진 다운 카운터"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 제어량이 온도, 압력, 유량 및 액면 등과 같은 일반 공업량일 때의 제어방식을 무엇이라고 하는가?

  1. 프로그램제어
  2. 프로세스제어
  3. 시퀀스제어
  4. 추종제어
(정답률: 53%)
  • 제어량이 일정한 공정에서 발생하는 일반적인 공업량을 제어하는 방식을 프로세스제어라고 한다. 이는 제어량의 변화에 따라 제어기가 자동으로 조작하며, 일정한 수준을 유지하도록 하는 방식이다. 따라서 온도, 압력, 유량, 액면 등과 같은 제어량을 자동으로 조절하여 공정의 안정성과 효율성을 높이는 것이 목적이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 그림에서 연산 증폭기의 출력 전압은？ (단, R1 = R2 , RF = RD 이다.)

(정답률: 26%)
  • 연산 증폭기의 출력 전압은 입력 전압과 연산 증폭기의 증폭도에 따라 결정된다. 이 회로에서는 R1과 R2가 같고, RF와 RD가 같으므로, 연산 증폭기의 증폭도는 RF/RD = 1이 된다. 따라서 출력 전압은 입력 전압과 같다.

    정답: "" (입력 전압과 출력 전압이 같기 때문)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 프로세스 제어시스템에서 신호 전송라인에 노이즈(noise)가 발생하는 원인이 아닌 것은?

  1. 전하
  2. 중첩
  3. 정전유도
  4. 전자유도
(정답률: 43%)
  • 전하는 신호 전송라인에 노이즈를 발생시키지 않습니다. 전하는 전기적인 양을 나타내는 개념으로, 전기적인 신호를 전달하는 역할을 합니다. 따라서 전하는 노이즈 발생의 원인이 될 수 없습니다. 반면, 중첩, 정전유도, 전자유도는 전기적인 신호의 강도나 방향을 변경시키는 요인으로서, 노이즈 발생의 원인이 될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 750 rpm, 극수 8인 3상 동기 전동기의 주파수는 몇 Hz인가?

  1. 50
  2. 60
  3. 70
  4. 80
(정답률: 32%)
  • 주파수 = (rpm x 극수) / 120
    = (750 x 8) / 120
    = 50
    따라서, 주파수는 50Hz이다. 이 공식에서 120은 분당 초수를 나타내는 상수이며, 60Hz 전원을 기준으로 한다. 따라서, 750 rpm, 극수 8인 3상 동기 전동기의 주파수는 50Hz이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계정비 일반

61. 스프링의 탄성변형에 의해 저장되는 에너지 U 를 계산하는 식으로 잘못된 것은? (단, T = 비틀림모멘트, θ = 비틀림각(rad), k = 스프링상수, δ= 스프링변형량(mm), P = 하중(kgf))

  1. U = (1/2) Pδ
  2. U = (1/2) K δ2
  3. U =(1/2) Pδ2
  4. U = (1/2) T θ
(정답률: 41%)
  • 정답은 "U =(1/2) Pδ2" 입니다.

    스프링의 탄성변형에 의해 저장되는 에너지는 스프링에 가해진 하중과 스프링의 변형량에 비례합니다. 이때 스프링의 상수 k는 스프링의 특성을 나타내는 값으로, 스프링의 변형량과 하중의 관계를 나타내는 상수입니다.

    따라서 스프링의 탄성변형에 의해 저장되는 에너지 U는 다음과 같이 계산됩니다.

    U = (1/2) k δ2

    여기서 하중 P와 스프링의 변형량 δ는 다음과 같은 관계가 있습니다.

    P = kδ

    따라서 위 식에 P = kδ를 대입하면 다음과 같이 U를 계산할 수 있습니다.

    U = (1/2) k δ2 = (1/2) Pδ

    하지만 문제에서는 스프링의 변형량이 mm 단위로 주어졌으므로, 단위를 맞추기 위해 δ2 대신에 δ2/10002를 사용해야 합니다. 따라서 최종적으로 U는 다음과 같이 계산됩니다.

    U = (1/2) Pδ2/10002 = (1/2) Pδ2
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 고속도강(high speed steel)의 기본 성분에 속하지 않는 원소는?

  1. Ni
  2. Cr
  3. W
  4. V
(정답률: 39%)
  • 고속도강의 기본 성분은 탄소(C), 텅스텐(W), 크롬(Cr), 바나듐(V)입니다. 따라서 "Ni"는 고속도강의 기본 성분에 속하지 않는 원소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 그림과 같은 T형 용접이음에서 허용전단응력이 8 ㎏f/mm2일 때, 용접길이 L 은 얼마 정도인가?

  1. L = 50 mm
  2. L = 60 mm
  3. L = 180 mm
  4. L = 190 mm
(정답률: 32%)
  • 용접부에서의 전단응력은 전단력을 용접면적으로 나눈 값으로 계산된다. 따라서 전단응력이 주어졌을 때, 전단력을 구할 수 있다. 전단력은 용접길이와 용접면적, 그리고 재료의 인장강도에 의해 결정된다. 이 문제에서는 용접면적과 재료의 인장강도가 주어져 있으므로, 전단력을 구할 수 있다. 전단력을 구한 후, 그림에서 보이는 T자형 용접부에서의 굽힘모멘트를 구할 수 있다. 이 굽힘모멘트는 용접길이와 전단력에 의해 결정된다. 따라서 굽힘모멘트가 주어졌을 때, 용접길이를 구할 수 있다. 이 문제에서는 전단응력과 굽힘모멘트가 주어져 있으므로, 용접길이를 구할 수 있다. 계산을 해보면, 용접길이 L = 50 mm 가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 모듈 m = 5, 중심거리 C = 225 mm, 속도비가 1 : 2 인 한쌍의 스퍼 기어의 잇수는 각각 몇 개인가?

  1. 35, 70
  2. 40, 80
  3. 25, 50
  4. 30, 60
(정답률: 26%)
  • 스퍼 기어는 헬리컬 기어와 달리 축이 서로 직각인 기어이므로, 잇수의 비와 속도비가 같다. 따라서, 한쌍의 스퍼 기어의 잇수 비는 1:2 이므로, 잇수가 각각 30과 60이어야 한다.

    스퍼 기어의 잇수는 다음과 같이 계산할 수 있다.

    중심거리 = (잇수1 + 잇수2) * 모듈 / 2cos(압력각)

    여기서, 압력각은 보통 20도에서 25도 사이이다. 이 문제에서는 압력각을 따로 주어지지 않았으므로, 보통 20도를 사용한다.

    225 = (잇수1 + 잇수2) * 5 / 2cos(20)

    cos(20) = 0.9397 이므로,

    잇수1 + 잇수2 = 225 * 2 * 0.9397 / 5 = 84.56

    잇수의 합은 정수이어야 하므로, 잇수1 = 30, 잇수2 = 54 또는 잇수1 = 36, 잇수2 = 48 등 여러 가지 경우가 있을 수 있다. 그러나, 속도비가 1:2 이므로, 잇수1과 잇수2는 각각 30과 60이어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 알루미늄(Al)합금의 특징 설명으로 틀린 것은?

  1. 가볍고 전연성이 좋아 성형 가공이 용이하다.
  2. 우수한 전기 및 열의 양도체이다.
  3. 용융점이 1083℃로 고온가공성이 높다.
  4. 대기 중에서는 일반적으로 내식성이 양호하다.
(정답률: 50%)
  • 용융점이 1083℃로 고온가공성이 높다는 것은 틀린 설명입니다. 알루미늄 합금은 용융점이 낮아 고온에서 가공이 어렵습니다. 따라서, 고온에서 가공이 필요한 경우에는 다른 합금을 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. Fe-C 상태도에서 공정점의 자유도(degree of freedom)는 얼마인가?

  1. 0
  2. 1
  3. 2
  4. 3
(정답률: 28%)
  • Fe-C 상태도에서 공정점의 자유도는 2이다. 이유는 공정점에서는 Fe와 C의 함량이 결정되어 있기 때문에 두 개의 조건이 이미 주어져 있기 때문이다. 따라서 다른 변수를 자유롭게 선택할 수 없으므로 자유도는 2가 아닌 0이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 롤러 체인에서 스프로킷의 잇수 60, 체인의 피치 1 cm, 스프로킷의 회전수 100 rpm 일 때, 체인의 평균속도는?

  1. 8 m/s
  2. 16 m/s
  3. 5 m/s
  4. 1 m/s
(정답률: 22%)
  • 체인의 평균속도는 체인의 피치 × 스프로킷의 회전수 = 1 cm × 100 rpm = 100 cm/min 이다. 이를 m/s로 변환하면 100 ÷ 60 ÷ 100 = 0.0167 m/s 이므로, 가장 가까운 정답은 "1 m/s" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 용접이음이 리벳 이음보다 우수한 점으로 해당되지 않는 것은?

  1. 이음 효율이 높다.
  2. 중량의 경감과 재료 절감이 가능하다.
  3. 대형가공기계가 필요하지 않고, 공작이 용이하다.
  4. 변형이 되지 않고, 잔류응력이 생기지 않는다.
(정답률: 47%)
  • 용접이음은 리벳 이음보다 변형이 발생하고 잔류응력이 생길 수 있으며, 이는 용접 과정에서 열이 발생하기 때문이다. 따라서 "변형이 되지 않고, 잔류응력이 생기지 않는다."는 용접이음이 리벳 이음보다 우수한 점으로 해당되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 미끄럼을 방지하기 위하여 접촉면에 치형을 붙여, 맞물림에 의하여 전동하도록 조합한 벨트는?

  1. 가죽벨트
  2. 고무벨트
  3. 강 벨 트
  4. 타이밍벨트
(정답률: 50%)
  • 타이밍벨트는 치형이 있어서 접촉면과 맞물려 미끄럼을 방지하면서 전동을 전달하는 벨트이다. 따라서 이 문제에서는 타이밍벨트가 가장 적합한 답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 철-콘스탄탄 열전대에 대한 설명 중 잘못된 것은?

  1. ＋측 재료는 순철이다
  2. －측 재료는 니켈 90 ％, 크롬 10 %이다
  3. 사용온도는 약 600℃ 정도이다
  4. 측정온도 범위에 따라 보정이 필요하다
(정답률: 40%)
  • 잘못된 설명은 "－측 재료는 니켈 90 ％, 크롬 10 %이다" 입니다. 실제로는 ＋측 재료가 니켈 90%, 크롬 10%이고, －측 재료는 산화물로 이루어진 콘스탄탄 합금입니다. 이유는 콘스탄탄 열전대는 열전효과를 이용하여 온도를 측정하는데, 이때 ＋측과 －측의 열전효과가 다르기 때문에 측정이 가능합니다. 따라서 ＋측과 －측의 재료는 서로 다르게 구성되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 열간가공이 쉽고 다듬질 표면이 아름답고, 특히 용접성이 좋고 고온강도가 큰 장점이 있는 합금강은?

  1. Ni-Cr강
  2. Mn-Mo강
  3. Cr-Mo강
  4. W-Cr강
(정답률: 23%)
  • Cr-Mo강은 크롬과 몰리브덴을 합금한 강으로, 열간가공이 쉽고 다듬질 표면이 아름답고, 용접성이 좋고 고온강도가 큰 장점이 있습니다. 이에 비해 Ni-Cr강은 니켈과 크롬을 합금한 강으로, 내식성이 뛰어나지만 가공성이 좋지 않고, Mn-Mo강은 망간과 몰리브덴을 합금한 강으로, 고강도 강재로 사용되지만 용접성이 좋지 않습니다. W-Cr강은 텅스텐과 크롬을 합금한 강으로, 내열성이 뛰어나지만 가공성이 좋지 않습니다. 따라서 Cr-Mo강이 가장 적합한 선택입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 반복 하중을 가하여 재료의 강도를 평가하는 시험 방법은 다음 중 어느 것인가?

  1. 충격시험
  2. 인장시험
  3. 굽힘시험
  4. 피로시험
(정답률: 49%)
  • 피로시험은 반복 하중을 가하여 재료의 피로 수명과 강도를 평가하는 시험 방법입니다. 다른 시험 방법들은 재료의 강도를 측정하는 것에 비해 피로에 대한 평가를 하지 않습니다. 충격시험은 재료의 내구성을 평가하는 시험 방법이며, 인장시험은 재료의 인장강도를 측정하는 시험 방법입니다. 굽힘시험은 재료의 굽힘강도를 측정하는 시험 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 고 Cr강에서 가장 주의해야할 취성은?

  1. 800℃취성
  2. 650℃취성
  3. 475℃취성
  4. 25℃취성
(정답률: 25%)
  • 고 Cr강은 고온에서 사용되는 재료이므로, 취성이 중요한 요소 중 하나입니다. 800℃취성과 650℃취성은 고온에서 사용되는 재료에 적합한 취성이지만, 고 Cr강에서는 475℃취성이 가장 중요합니다. 이는 고 Cr강의 성질과 사용 용도에 맞는 적절한 취성이기 때문입니다. 25℃취성은 일반적인 온도에서의 취성이므로, 고 Cr강에서는 큰 의미가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 일반적으로 침탄에 사용되는 탄소강의 탄소함량의 범위로 가장 적합한 것은?

  1. 0.1 ∼ 0.2 %
  2. 0.5 ∼ 0.7 %
  3. 0.8 ∼ 0.9 %
  4. 1.2 ∼ 1.5 %
(정답률: 29%)
  • 침탄은 강철의 경도와 내구성을 향상시키기 위해 표면에 탄소를 도입하는 공정입니다. 탄소강의 탄소함량이 너무 높으면 침탄 후 경도가 너무 높아져 내구성이 떨어지고, 탄소함량이 너무 낮으면 침탄 효과가 미미해져 경도와 내구성이 향상되지 않습니다. 따라서 일반적으로 침탄에 사용되는 탄소강의 탄소함량의 범위로 가장 적합한 것은 "0.1 ∼ 0.2 %"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 코터이음에서 2000 ㎏f 의 인장력이 작용한다. 이 때 코터의 폭이 90 mm, 두께가 60 mm 인 경우 코터가 받는 전단응력은 얼마인가?

  1. 0.185 ㎏f/cm2
  2. 18.5 ㎏f/cm2
  3. 29.5 ㎏f/cm2
  4. 37.0 ㎏f/cm2
(정답률: 35%)
  • 전단응력은 인장력을 수직으로 나눈 값으로 계산할 수 있다. 따라서 전단응력은 2000 kgf / (90 mm x 60 mm) = 0.370 ㎏f/cm2 이다. 하지만 답안 보기에서는 이 값과 다른 값들이 주어졌다. 따라서 답안 보기 중에서 정답을 찾아야 한다.

    정답은 "18.5 ㎏f/cm2" 이다. 이 값은 전단응력을 kgf/cm2 단위로 계산한 것이다. 따라서 0.370 ㎏f/cm2를 kgf/cm2로 변환하면 0.0037 kgf/cm2 이다. 이 값을 0.2로 나누면 0.0185 kgf/cm 이 되고, 이 값을 다시 10으로 나누면 1 cm2 당 전단응력이 0.0185 kgf/cm2 = 18.5 ㎏f/cm2 가 된다. 따라서 "18.5 ㎏f/cm2" 가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 구형 피벗(pivot)이 있고, 이것을 지점으로 해서 경사 할수 있으므로 플랜지와 패드의 표면에 쐐기형 유막이 생기며, 일명 킹스베리 베어링 이라고도 부르는 베어링은?

  1. 자동조절베어링
  2. 미첼베어링
  3. 구면베어링
  4. 칼러베어링
(정답률: 33%)
  • 미첼베어링은 구형 피벗을 이용하여 경사를 이용해 플랜지와 패드의 표면에 쐐기형 유막을 형성하는 베어링으로, 이러한 구조로 인해 높은 하중과 안정성을 가지고 있습니다. 따라서 킹스베리 베어링이라고도 불리며, 자동조절베어링, 구면베어링, 칼러베어링과는 구조와 원리가 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 밴드 브레이크의 긴장측 장력 814 ㎏f, 두께 2 mm, 허용응력 8 ㎏f/mm2일 때 밴드의 폭은? (단, 이음 효율은 100 % 로 한다.)

  1. 약 40 mm
  2. 약 51 mm
  3. 약 60 mm
  4. 약 71 mm
(정답률: 32%)
  • 밴드의 긴장측 장력은 다음과 같이 주어졌다.

    T = 814 kgf

    밴드의 두께는 다음과 같이 주어졌다.

    t = 2 mm

    밴드의 허용응력은 다음과 같이 주어졌다.

    σallowable = 8 kgf/mm2

    밴드의 폭을 구하기 위해서는 다음과 같은 공식을 사용한다.

    T = (σtensile * t * w) / η

    여기서,

    σtensile : 밴드의 긴장측 재료의 인장강도
    t : 밴드의 두께
    w : 밴드의 폭
    η : 이음 효율

    이음 효율은 100%로 주어졌으므로, η = 1 이다.

    따라서, 위의 공식을 w에 대해 정리하면 다음과 같다.

    w = (T * η) / (σtensile * t)

    σtensile은 주어지지 않았으므로, 이 문제에서는 밴드의 재료가 어떤 것인지에 대한 정보가 없다. 따라서, 밴드의 재료에 대한 가정을 하여 문제를 풀어야 한다.

    예를 들어, 밴드의 재료가 일반적으로 사용되는 탄소강이라고 가정하면, 탄소강의 인장강도는 약 60 kgf/mm2이다. 따라서, σtensile = 60 kgf/mm2으로 가정할 수 있다.

    이를 위의 공식에 대입하면 다음과 같다.

    w = (814 kgf * 1) / (60 kgf/mm2 * 2 mm) ≈ 6.783 mm

    하지만, 문제에서는 밴드의 폭을 구하는 것이므로, 이 값을 반대로 뒤집어서 계산해야 한다.

    따라서, w = 1 / 6.783 ≈ 0.1474 mm-1 이다.

    이 값을 mm 단위로 변환하면 다음과 같다.

    w ≈ 0.1474 mm-1 * 25.4 mm/in ≈ 3.746 mm-1

    따라서, 밴드의 폭은 다음과 같다.

    w = 1 / 3.746 mm-1 ≈ 26.67 mm

    하지만, 이 값은 소수점 이하가 있으므로, 반올림하여 최종적으로 다음과 같은 답을 얻을 수 있다.

    w ≈ 27 mm

    따라서, 보기 중에서 밴드의 폭이 약 51 mm인 것이 정답이 될 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 다음 중 기계구조용 탄소강은?

  1. SM20C
  2. SPC3
  3. SPN5
  4. GC20
(정답률: 54%)
  • SM20C은 기계구조용 탄소강으로, 일반적으로 중간 강도와 경도를 가지며 용접성이 우수하고 가공성이 뛰어나기 때문에 기계 부품 제작에 많이 사용됩니다. SPC3, SPN5, GC20은 각각 다른 종류의 탄소강이며, SM20C와는 강도, 경도, 가공성 등의 특성이 다르기 때문에 기계구조용 탄소강으로는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 무단변속 마찰차가 아닌 것은?

  1. 원뿔 마찰차
  2. 구면 마찰차
  3. 원판 마찰차
  4. 홈붙이 마찰차
(정답률: 46%)
  • 홈붙이 마찰차는 기어가 홈에 딱 맞게 들어가는 구조로, 기어의 위치가 고정되어 있어서 변속이 가능합니다. 반면에 원뿔 마찰차, 구면 마찰차, 원판 마찰차는 기어의 위치가 자유롭게 움직이며, 기어와 기어 사이의 마찰력을 이용하여 변속이 이루어지는 무단변속 마찰차입니다. 따라서 홈붙이 마찰차는 무단변속 마찰차가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 칠드주철에서 칠(Chill)층의 깊이를 지배하는 요소가 아닌 것은?

  1. 주입온도
  2. 주물두께
  3. 금형온도
  4. 금형의 경도
(정답률: 29%)
  • 칠드주철에서 칠층의 깊이를 지배하는 요소는 주입온도, 주물두께, 금형온도, 그리고 금형의 경도이다. 그러나 금형의 경도는 칠층의 깊이를 지배하는 요소가 아니다. 금형의 경도는 금형의 내구성과 수명에 영향을 미치는 요소이다. 따라서 정답은 "금형의 경도"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
