기계정비산업기사 필기 기출문제복원 (2005-03-06)

기계정비산업기사
(2005-03-06 기출문제)

목록

1과목: 공유압 및 자동화시스템

1. 공기압 조정 유닛에서 공급되는 공기압이 6bar이고 실린더의 단면적이 10㎝2라고 하면 작용할 수 있는 하중은 몇kgf까지인가?

  1. 6kgf
  2. 60kgf
  3. 600kgf
  4. 6000kgf
(정답률: 53%)
  • 공기압 조정 유닛에서 공급되는 공기압이 6bar이므로, 이는 6kgf/cm2에 해당한다. 따라서, 실린더에 작용하는 압력은 6kgf/cm2 × 10㎝2 = 60kgf 이다. 이는 실린더가 버틸 수 있는 최대 하중이므로, 작용할 수 있는 하중은 60kgf까지이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음에서 실린더의 피스톤 속도를 증가시키고자 할 때 사용할 수 있는 밸브는?

  1. 이압밸브
  2. 셔틀밸브
  3. 급속배기밸브
  4. 속도조절밸브
(정답률: 57%)
  • 급속배기밸브는 실린더 내부의 압력을 빠르게 낮추어 피스톤의 이동 속도를 증가시킬 수 있습니다. 따라서 피스톤의 이동 속도를 높이고자 할 때에는 급속배기밸브를 사용할 수 있습니다. 이압밸브는 압력을 조절하는 역할을 하며, 셔틀밸브는 유체의 흐름 방향을 바꾸는 역할을 합니다. 속도조절밸브는 유체의 흐름을 조절하여 속도를 조절하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 관(튜브)의 끝을 원뿔형으로 넓힌 구조를 가진 관 이음쇠는?

  1. 스위블 이음쇠
  2. 플레어드 관 이음쇠
  3. 셀프 실 이음쇠
  4. 플랜지 관 이음쇠
(정답률: 47%)
  • 관의 끝을 원뿔형으로 넓힌 구조를 가진 관 이음쇠는 플레어드 관 이음쇠입니다. 이는 관과 파이프를 연결할 때 누출을 방지하기 위해 사용되며, 플레어드 관 이음쇠는 이음쇠의 끝 부분이 넓어져서 더욱 견고하게 연결됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 회로압이 설정압을 넘으면 막이 유체압에 의하여 파열되어 압유를 탱크로 귀환시킴과 동시에 압력상승을 막아 기기를 보호하는 것은 ?

  1. 압력스위치
  2. 유체퓨즈
  3. 카운터밸런스밸브
  4. 감압밸브
(정답률: 65%)
  • 유체퓨즈는 회로압이 설정압을 넘으면 내부에 있는 액체가 가열되어 확장하면서 막을 파열시키고, 유체가 탱크로 귀환되면서 압력상승을 막아 기기를 보호하는 장치입니다. 따라서 유체퓨즈가 회로압을 감지하고 보호하는 역할을 수행합니다. 압력스위치는 회로압을 감지하여 스위치를 작동시키는 역할을 하고, 카운터밸런스밸브와 감압밸브는 압력을 조절하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 공압시스템의 장점에 해당되는 것은?

  1. 큰힘을 낼 수 있다.
  2. 정밀한 속도 조절이 가능하다.
  3. 제어방법 및 취급이 간단하다.
  4. 배기소음이 작다.
(정답률: 64%)
  • 공압시스템은 압축공기를 이용하여 작동하기 때문에 큰 힘을 낼 수 있으며, 정밀한 속도 조절이 가능합니다. 또한, 제어방법 및 취급이 간단하고 배기소음이 작아서 유지보수 및 관리가 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 2개 이상의 유압실린더를 동일한 속도로 동작시키고자 할때 실린더 조립상의 오차, 부하 분포의 불균일, 마찰저항의 차이 등으로 차이가 나는 것을 방지하기 위한 방법으로 틀린 것은?

  1. 유량조절밸브를 이용하여 조정한다.
  2. 동일한 모터를 실린더 개수 만큼 설치하여 기계적으로 동일회전수를 갖게 하므로 공급유량을 동일하게 한다.
  3. 각각의 실린더에 체크밸브를 설치하여 조정한다.
  4. 유압실린더를 직렬로 설치하여 공급유량을 동일하게 한다.
(정답률: 40%)
  • 정답은 "유압실린더를 직렬로 설치하여 공급유량을 동일하게 한다."입니다.

    각각의 실린더에 체크밸브를 설치하여 조정하는 것은 실린더의 움직임을 제어하는 것이 아니라, 실린더의 누출을 방지하기 위한 것입니다. 따라서 이 방법으로는 실린더의 동작 속도를 동일하게 조절할 수 없습니다.

    유량조절밸브를 이용하여 조정하는 방법은 일부 실린더의 부하가 더 크거나 작을 경우, 유량조절밸브를 조정하여 부하 분포를 균일하게 조절할 수 있습니다. 하지만 이 방법도 실린더의 오차나 마찰저항의 차이를 보완할 수는 없습니다.

    동일한 모터를 실린더 개수 만큼 설치하여 기계적으로 동일회전수를 갖게 하면 공급유량을 동일하게 할 수 있습니다. 하지만 이 방법은 설치 공간이 제한적이거나 비용이 많이 들 수 있습니다.

    따라서 유압실린더를 직렬로 설치하여 공급유량을 동일하게 하는 것이 가장 효과적인 방법입니다. 직렬로 설치하면 실린더의 부하 분포나 오차에 상관없이 공급유량이 동일하게 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 기호 중 가열기는?

(정답률: 67%)
  • 가열기는 "" 이다. 이 기호는 전기 에너지를 열 에너지로 변환하는 것을 나타내는데, 다른 기호들은 전기 에너지를 다른 형태의 에너지로 변환하는 것을 나타낸다. ""은 전기 모터, ""은 전기 발전기, ""은 전기 저항을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음의 회로는 유압의 미터-인 속도 제어회로이다. 장점에 해당하지 않는 것은?

  1. 피스톤 측에만 압력이 걸린다
  2. 낮은 속도에서 일정한 속도를 얻는다
  3. 조절된 유압유가 실린더 측으로 인입되는데 실린더 측의 면적이 실린더 로드측 면적보다 크므로 낮은 속도 조절면에서 유리하다
  4. 부하가 카운터 밸런스 되어 있어 끄는 힘에 강하다
(정답률: 32%)
  • "부하가 카운터 밸런스 되어 있어 끄는 힘에 강하다"는 이유는, 부하가 카운터 밸런스 되어 있기 때문에 부하가 끌어당기는 힘에 대해 더욱 강한 저항력을 가지고 있기 때문입니다. 이는 회로가 부하의 무게나 압력 변화에 더욱 견고하게 대처할 수 있도록 만들어줍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 기호의 설명으로 옳은 것은?

  1. 가변용량형, 2방향유동, 외부드레인, 인력조작
  2. 가변용량형, 2방향유동, 내부드레인, 인력조작
  3. 가변용량형, 2방향유동, 외부드레인, 조작기구미지정
  4. 정용량형, 2방향유동, 외부드레인, 인력조작
(정답률: 48%)
  • 이 기호는 가변용량형이며, 2방향으로 유동할 수 있습니다. 또한 외부드레인을 가지고 있으며, 인력으로 조작할 수 있습니다. 따라서 정답은 "가변용량형, 2방향유동, 외부드레인, 인력조작"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 공기압 장치에 사용되는 압축공기의 장점이 아닌 것은?

  1. 청결성
  2. 안전성
  3. 윤활성
  4. 저장성
(정답률: 68%)
  • 압축공기는 윤활성이 없기 때문에 기계 부품에 직접적인 마찰을 유발할 수 있습니다. 따라서 압축공기를 사용하는 기계에서는 윤활유를 별도로 사용해야 합니다. 따라서 "윤활성"은 공기압 장치에 사용되는 압축공기의 장점이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 다음 중 계전기에 의한 제어 시스템과 비교하여 PLC의 특징으로 볼 수 없는 것은?

  1. 프로그램의 변경으로 제어 동작의 변경이 가능하다.
  2. 프로그래밍 언어로 래더 다이어그램이 있다.
  3. 입출력 장치의 착탈이 용이하다.
  4. 장치 구성에 시간이 많이 소요된다.
(정답률: 72%)
  • "장치 구성에 시간이 많이 소요된다."는 PLC의 특징으로 볼 수 없는 것이다. 이는 PLC의 장치 구성이 복잡하고 다양한 입출력 모듈을 포함하기 때문에 시간과 노력이 많이 필요하다는 것을 의미한다. 다른 보기들은 PLC의 특징으로서 프로그램 변경 가능성, 래더 다이어그램 프로그래밍 언어, 입출력 장치의 용이한 착탈 등을 나타낸다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 충격 실린더(impact cylinder)의 특징이 아닌 것은 ?

  1. 상당히 큰 충격 에너지를 얻을 수 있다.
  2. 충격 실린더의 속도는 7.5-10m/sec까지 얻을 수 있다
  3. 큰 위치 에너지를 얻기 위해 설계된 실린더 이다.
  4. 일반적으로 복동 실린더의 형태이다.
(정답률: 41%)
  • 충격 실린더는 큰 위치 에너지를 얻기 위해 설계된 것이 아니라, 상당히 큰 충격 에너지를 얻을 수 있고 속도도 빠른 것이 특징이다. 따라서 "큰 위치 에너지를 얻기 위해 설계된 실린더 이다."가 아닌 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 제어시스템에서 제어를 행하는 과정에 따른 분류 중 설명이 틀린 것은 ?

  1. 파일럿제어 - 메모리 기능이 없고 이의 해결을 위해 불논리 방정식을 이용한다.
  2. 메모리제어 - 출력에 영향을 줄 반대되는 입력신호가 들어올 때까지 이전에 출력된 신호는 유지된다.
  3. 시퀀스제어계 - 이전단계 완료여부를 센서를 이용하여 확인 후 다음단계의 작업을 수행한다.
  4. 조합제어 - 요구되는 입력 조건에 관계없이 그에 관련된 모든 신호가 출력된다.
(정답률: 71%)
  • 설명이 틀린 것은 "조합제어 - 요구되는 입력 조건에 관계없이 그에 관련된 모든 신호가 출력된다." 이다. 조합제어는 입력 신호에 따라 출력 신호가 결정되며, 입력 조건에 따라 출력이 결정되는 것이 아니기 때문에 설명이 틀렸다.

    조합제어는 입력 신호를 조합하여 출력 신호를 결정하는 방식으로 동작한다. 입력 신호가 변경되면 즉시 출력 신호도 변경되며, 이전 상태와 현재 상태만 고려하면 되기 때문에 메모리 기능이 필요하지 않다. 예를 들어, 두 개의 입력 신호 A와 B가 있고, 출력 신호 C는 A와 B의 논리곱으로 결정된다면, A와 B가 변경될 때마다 C도 변경된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 중 유압펌프의 흡입불량으로 인하여 발생되는 결함이 아닌 것은?

  1. 토출유량의 감소
  2. 실린더 추력의 감소
  3. 작동유의 과열
  4. 펌프의 마모 및 파손
(정답률: 45%)
  • 작동유의 과열은 유압펌프의 흡입불량으로 인한 결함과는 직접적인 연관성이 없습니다. 유압펌프의 흡입불량으로 인해 발생하는 결함은 토출유량의 감소, 실린더 추력의 감소, 펌프의 마모 및 파손 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 60㎐, 4극 유도 전동기의 회전자 속도가 1710rpm일 때 슬립과 회전자유기전압 주파수는?

  1. 5％, 3㎐
  2. 6％, 4㎐
  3. 7％, 5㎐
  4. 8％, 6㎐
(정답률: 53%)
  • 슬립은 실제 회전자 속도와 동기 회전자 속도의 차이를 나타내는 비율이다. 따라서 실제 회전자 속도가 1710rpm이고 동기 회전자 속도가 1800rpm인 경우, 슬립은 (1800-1710)/1800 = 0.05 = 5%가 된다.

    회전자 유기전압 주파수는 슬립과 전원 주파수의 차이에 비례한다. 전원 주파수가 60Hz(=60㎐)인 경우, 회전자 유기전압 주파수는 60Hz x 5% = 3㎐가 된다.

    따라서 정답은 "5％, 3㎐"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 모터의 운전시 브러시로부터 스파크가 일어나는 경우가 아닌 것은?

  1. 전기자 회로의 단선
  2. 보극의 극성 불량
  3. 과부하
  4. 계자회로의 단선
(정답률: 55%)
  • 과부하는 모터에 공급되는 전력이 모터가 처리할 수 있는 전력보다 많은 경우 발생합니다. 이는 모터 내부에서 과열과 같은 문제를 일으키며, 브러시로부터 스파크가 일어나는 경우가 아닌 다른 문제를 일으킵니다. 따라서 "과부하"가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

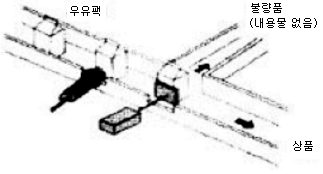

17. 다음 그림과 같이 불투명한 종이팩 안의 우유의 유·무를 검출해 낼 수 있는 센서는?

  1. 정전용량형 근접 스위치
  2. 고주파 발진형 근접 스위치
  3. 광전 스위치
  4. 리드 스위치
(정답률: 48%)
  • 정전용량형 근접 스위치는 물체와의 거리에 따라 전기용량이 변화하여 유무를 감지하는 센서이다. 따라서 종이팩 안의 우유의 유무를 감지할 수 있다. 고주파 발진형 근접 스위치는 물체와의 거리에 따라 고주파 신호의 반사를 감지하여 유무를 판단하는 센서이고, 광전 스위치는 빛의 감지를 통해 유무를 판단한다. 리드 스위치는 자기장을 감지하여 유무를 판단하는 센서이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 센서에 대한 설명으로 잘못된 것은?

  1. 물리적인 값을 전기신호로 변환하는 장치이다.
  2. 자동화 시스템에서 중요한 역할을 한다.
  3. 정보의 전달을 기계적으로 수행하는 장치이다.
  4. 사람의 오감과 같은 역할을 하는 제어 시스템 요소이다.
(정답률: 58%)
  • 정보의 전달을 기계적으로 수행하는 장치이다. - 이 설명은 센서의 역할을 정확하게 설명하고 있다. 센서는 물리적인 값을 전기신호로 변환하고, 자동화 시스템에서 중요한 역할을 하며, 사람의 오감과 같은 역할을 하는 제어 시스템 요소이기도 하지만, 그 주요한 역할은 정보의 전달이다. 센서는 외부 환경에서 발생하는 물리적인 변화를 감지하여 이를 전기 신호로 변환하여 제어 시스템에 전달하는 역할을 수행한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 직류 전동기의 회전수를 일정하게 유지하기 위해 전압을 변화시킨다. 이 때 회전수는 자동제어계의 구성에서 무엇과 같은가 ?

  1. 제어대상
  2. 제어량
  3. 조작량
  4. 입력값
(정답률: 38%)
  • 회전수는 제어대상이며, 전압을 변화시키는 것은 제어량이다. 제어량은 제어대상을 조작하여 원하는 결과를 얻기 위해 조절하는 입력값이다. 따라서 정답은 "제어량"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 반도체 메모리의 특징이 아닌 것은 ?

  1. 기계적 구동부가 없음
  2. 작은 크기
  3. 빠른 처리 속도
  4. 고자계 자성체
(정답률: 63%)
  • 고자계 자성체는 반도체 메모리의 특징이 아닙니다. 이는 자기 저장 장치로 분류되며, 자기장을 이용하여 데이터를 저장하고 읽어옵니다. 따라서 기계적 구동부가 없는 반도체 메모리와는 다른 원리로 동작합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비진단관리 및 기계정비

21. 순환 급유법에 속하며 일종의 모세관 현상에 의하여 기름을 마찰면에 보내게 되는데 이 때 털실이 직접 마찰면에 접촉하게 되는 급유법은?

  1. 패드 급유법
  2. 칼라 급유법
  3. 버킷 급유법
  4. 비말 급유법
(정답률: 59%)
  • 패드 급유법은 기름을 패드(털실)에 묻혀 마찰면에 접촉시켜 기름을 공급하는 방식입니다. 따라서 직접 마찰면에 접촉하는 방식이며, 이는 모세관 현상에 의해 기름이 마찰면으로 이동하는 순환 급유법에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 진동측정기기의 검출단 설치 방법 중 주파수 특징이 가장 좋은 것은?

  1. 접착제
  2. 비왁스
  3. 마그넷
  4. 손고정
(정답률: 31%)
  • 주파수 특징이 가장 좋은 진동측정기기의 검출단 설치 방법은 비왁스입니다. 이는 비왁스가 접착제나 마그넷보다 더 높은 민감도와 정확도를 가지기 때문입니다. 비왁스는 진동을 더 잘 전달하며, 더 많은 진동 정보를 수집할 수 있습니다. 또한 비왁스는 손고정보다 더 안정적인 결과를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 비교 측정에 속하는 것은 ?

  1. 버어니어 캘리퍼스
  2. 다이얼 게이지
  3. 마이크로미터
  4. 측장기
(정답률: 60%)
  • 다이얼 게이지는 물체의 크기나 두께를 측정하는데 사용되는 도구로, 비교 측정에 속합니다. 다이얼 게이지는 물체의 크기나 두께를 측정할 때, 미리 정해진 기준값과 비교하여 측정합니다. 따라서, 다이얼 게이지는 비교 측정에 속하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 유체 기계에서 국부적인 압력 저하에 의해서 기포가 생겨 고압이 되면 파괴되어 발생하는 불규칙한 진동을 무엇이라고 하는가?

  1. 공동현상
  2. 오일휩
  3. 언밸런스
  4. 압력 간섭
(정답률: 67%)
  • 정답: 공동현상

    유체 기계에서 국부적인 압력 저하에 의해 기포가 생기면, 이 기포는 고압이 되면 파괴되어 발생하는 불규칙한 진동을 일으키게 된다. 이러한 현상을 공동현상이라고 한다. 이는 유체 기계의 안정성을 해치고, 기계의 수명을 단축시키는 원인이 된다. 따라서 공동현상을 방지하기 위해서는 유체의 압력을 균일하게 유지하고, 기계 내부의 공기나 기포를 제거하는 등의 대책이 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 송풍기의 베어링 과열 원인이 아닌 것은?

  1. 베어링의 마모
  2. 임펠러(impeller)의 부식
  3. 임펠러(impeller)와 케이싱(casing)의 접촉
  4. 그리스(grease)의 과충전
(정답률: 39%)
  • 송풍기의 베어링은 회전하는 부품이기 때문에 마모가 발생할 수 있습니다. 또한, 베어링에 충분한 윤활이 이루어지지 않으면 마찰로 인해 과열이 발생할 수 있습니다. 그러나 임펠러(impeller)의 부식은 송풍기의 베어링 과열 원인이 아닙니다. 임펠러는 송풍기의 회전 부품 중 하나로, 부식이 발생하더라도 베어링과 직접적인 연관이 없기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 실로코 통풍기의 베인 방향으로 옳은 것은?

  1. 전향베인
  2. 경향베인
  3. 후향베인
  4. 수직베인
(정답률: 65%)
  • 실로코 통풍기의 베인 방향은 "전향베인"이 옳습니다. 이는 공기를 전방으로 흡입하여 뒤쪽으로 배출하는 방식으로 작동하기 때문입니다. 이 방식은 공기의 순환을 원활하게 하여 공간 내의 불쾌한 냄새나 습기를 제거하고 실내 공기를 교환하는 데 효과적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 회전 기계 진동에서 저주파의 주요 이상 현상이 아닌 것은?

  1. 언밸런스
  2. 미스 얼라이먼트
  3. 풀림
  4. 압력맥동
(정답률: 52%)
  • 압력맥동은 고주파 진동에서 발생하는 현상으로, 회전 기계 진동에서는 주로 언밸런스, 미스 얼라이먼트, 풀림 등의 저주파 진동 현상이 주요하게 발생합니다. 따라서 압력맥동은 주요 이상 현상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 고장이 나서 설비의 정지 또는 유해한 성능저하를 가져온 후에 수리를 행하는 보전방식은?

  1. 사후보전(BM)
  2. 예방보전(PM)
  3. 개량보전(CM)
  4. 보전예방(MP)
(정답률: 71%)
  • 사후보전(BM)은 고장이 발생한 후에 수리를 하는 보전방식으로, 이미 발생한 문제를 해결하는 방식입니다. 따라서 설비의 정지 또는 유해한 성능저하가 이미 발생한 경우에 적용됩니다. 예방보전(PM)은 주기적인 점검과 유지보수를 통해 고장을 예방하는 방식이며, 개량보전(CM)은 설비의 성능을 개선하거나 새로운 기능을 추가하는 방식입니다. 보전예방(MP)은 예방보전과 사후보전을 결합한 종합적인 보전방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. M16 볼트를 길이 15cm의 스패너를 이용하여 1000 kgfㆍcm의 토크로 체결하고자 한다.체결에 필요한 스패너의 조임력은?

  1. 33.3 kgf
  2. 66.7 kgf
  3. 1000 kgf
  4. 15000 kgf
(정답률: 55%)
  • 토크(Torque)는 힘(F)과 거리(L)의 곱으로 계산된다. 따라서 체결에 필요한 토크는 다음과 같이 계산할 수 있다.

    토크 = 힘 × 거리

    여기서 힘은 체결에 필요한 힘인 1000 kgfㆍcm이고, 거리는 볼트의 길이인 15cm이다. 따라서 체결에 필요한 토크는 다음과 같다.

    토크 = 1000 kgfㆍcm × 15cm = 15000 kgfㆍcm

    이제 체결에 필요한 토크를 만들기 위해 사용해야 하는 스패너의 조임력을 계산할 수 있다. 조임력은 다음과 같이 계산된다.

    조임력 = 토크 ÷ 스패너 길이

    여기서 토크는 위에서 계산한 15000 kgfㆍcm이고, 스패너 길이는 15cm이다. 따라서 스패너의 조임력은 다음과 같다.

    조임력 = 15000 kgfㆍcm ÷ 15cm = 1000 kgf

    따라서 체결에 필요한 스패너의 조임력은 1000 kgf이다. 정답은 "66.7 kgf"가 아니라 "1000 kgf"가 되어야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 와세린(petrolatum) 방청유의 종류가 아닌 것은?

  1. NP-4
  2. NP-5
  3. NP-6
  4. NP-7
(정답률: 68%)
  • 와세린 방청유의 종류는 NP-4, NP-5, NP-6, NP-7이 있습니다. 따라서 정답은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 설비열화를 방지하기위한 조치로서 부적절한 것은?

  1. 전원스위치를 정기적으로 교체한다.
  2. 패킹, 시일 등을 정기적으로 점검한다.
  3. 가동전에 베어링, 기어 등 회전부에 윤활유를 공급한다.
  4. 오일필터를 규정된 시간마다 정기적으로 교환한다.
(정답률: 76%)
  • 전원스위치는 일반적으로 자주 사용되는 부품 중 하나이며, 오랜 사용으로 인해 파손될 가능성이 높습니다. 따라서 정기적으로 교체하여 설비의 안전성을 유지하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 축의 끼워 맞춤부 마모 수리법 중 축지름이 작아져도 사용 할 수 있을 때 적합한 축의 수리법은?

  1. 마모부의 살 더하기 용접
  2. 마모 부분 다시 깎기
  3. 마모 부분에 로오렛 수리
  4. 마모 부분 금속용사
(정답률: 50%)
  • 축의 끼워 맞춤부에서 축지름이 작아져도 사용할 수 있는 이유는 축의 끼워 맞춤부가 마모되어 축지름이 작아졌지만, 축의 전체적인 강도는 아직 충분하기 때문이다. 따라서 마모 부분을 다시 깎아 축지름을 복구하는 것이 적합한 수리법이다. 이는 다른 수리법들과 달리 축의 전체적인 강도를 유지하면서도 축지름을 복구할 수 있기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 공장소음, 특히 저주파 소음을 방지할 수 있는 방법은?

  1. 소음방지 재료의 강성을 높인다
  2. 소음방지 재료의 무게를 높인다
  3. 소음방지 재료의 내부 댐핑을 줄인다
  4. 소음방지 재료의 무게를 줄인다
(정답률: 54%)
  • 소음은 진동으로 인해 발생하는데, 저주파 소음은 특히 큰 진폭을 가지므로 이를 방지하기 위해서는 소음방지 재료의 강성을 높여서 진동을 억제해야 한다. 높은 강성을 가진 재료는 진동을 흡수하거나 전달하지 않으므로 소음을 줄일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 효율적인 설비관리를 하기위하여 설비대장을 작성하고 개개의 설비에 고유번호를 부착하고자 한다. 적절하지 않은 것은?

  1. 설비번호는 개별설비의 눈에 잘 띄는곳에 부착한다.
  2. 설비대장에는 설비의 도입일자, 가격, 크기 등을 기록하고 정비시 보수내용을 기록한다.
  3. 개별설비마다 눈에 잘 보이는 곳에 설비대장을 비치한다.
  4. 설비번호는 안전하고 견고하게 부착한다.
(정답률: 42%)
  • 설비대장은 설비의 관리와 유지보수를 위한 중요한 문서이기 때문에 개별설비마다 눈에 잘 보이는 곳에 비치하여 쉽게 접근하고 확인할 수 있어야 합니다. 이를 통해 설비의 상태를 신속하게 파악하고 필요한 조치를 취할 수 있습니다. 따라서 "개별설비마다 눈에 잘 보이는 곳에 설비대장을 비치한다."가 적절한 답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 접촉면 사이에 마찰제가 충분한 유막을 형성하고 마멸이나 발열이 미소하여 베어링으로서 가장 양호한 마찰 상태는?

  1. 고체 마찰
  2. 유체 마찰
  3. 경계 마찰
  4. 복합 마찰
(정답률: 66%)
  • 접촉면 사이에 충분한 유막이 형성되고 마멸이나 발열이 미소한 상태는 유체 마찰이 가장 양호한 상태이다. 이는 유체 마찰이 고체 마찰보다 접촉면 사이의 마찰력을 줄이는 데 더 효과적이기 때문이다. 유체 마찰은 접촉면 사이에 유체가 존재하여 마찰력을 줄이는 현상을 말하며, 이는 윤활유나 기름 등의 유체를 사용하여 달성할 수 있다. 따라서 유체 마찰은 베어링의 마찰 상태를 개선하는 데 매우 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 하우징에 베어링을 설치할 때 한쪽 또는 양쪽을 좌우로 이동할 수 있게 하는 이유는?

  1. 베어링 마찰 감소
  2. 윤활유의 원활한 공급
  3. 베어링의 끼워맞춤 용이
  4. 열팽창에 의한 소손 방지
(정답률: 64%)
  • 하우징과 베어링은 서로 다른 재질로 만들어져 있기 때문에 온도 변화에 따라 크기가 변할 수 있습니다. 이때, 베어링이 고정되어 있으면 베어링이 손상될 수 있으므로 베어링을 좌우로 이동시켜 열팽창에 대응할 수 있도록 합니다. 따라서 정답은 "열팽창에 의한 소손 방지"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 좁은 의미의 설비 관리에 속하는 것은?

  1. 조사
  2. 연구
  3. 보전
  4. 제작
(정답률: 78%)
  • 좁은 의미의 설비 관리는 설비의 유지보수와 수리를 포함하며, 이 중에서도 "보전"은 설비의 상태를 유지하고 개선하기 위한 모든 활동을 의미한다. 따라서 "보전"은 설비의 수명을 연장하고 안정적인 운영을 보장하기 위한 중요한 역할을 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 설명 중 옳은 것은?

  1. 그리스는 순환급유가 불가능하다.
  2. 그리스는 점도에 따른 국제화 규격은 없다.
  3. 그리스는 광유로는 제조할 수 없다.
  4. 그리스는 증주제로만 제조할 수 있다.
(정답률: 47%)
  • 정답은 "그리스는 순환급유가 불가능하다." 이다. 그리스는 지리적으로 바다에 접해 있어서 선박 운송이 중요한 역할을 하지만, 그리스 주변 해역은 바람과 해류가 매우 강하고 복잡하여 선박이 순환급유를 할 수 없기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 송풍기(blower)는 일반적으로 사용 공기압력이 몇kgf/cm2인가?

  1. 0.01 이하
  2. 0.1∼1.0
  3. 2.0∼10
  4. 20 이상
(정답률: 70%)
  • 송풍기는 일반적으로 0.1∼1.0 kgf/cm2의 압력을 사용한다. 이는 송풍기가 공기를 효과적으로 이동시키기 위해 필요한 최소한의 압력 범위이다. 또한, 너무 높은 압력을 사용하면 송풍기의 부품이 손상될 수 있으므로 적절한 압력을 유지하는 것이 중요하다. 따라서, 0.1∼1.0 kgf/cm2가 송풍기의 일반적인 사용 압력 범위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 유량 180ℓ/min, 100m 높이로 물을 보내고자 한다. 펌프에 필요한 동력은 약 몇 kW인가?

  1. 1.8 kW
  2. 2.9 kW
  3. 4 kW
  4. 176.5 kW
(정답률: 28%)
  • 펌프에 필요한 동력은 다음과 같이 계산할 수 있다.

    힘 = 유량 × 중력가속도 × 높이

    여기서 중력가속도는 9.8 m/s²이다.

    물의 질량은 1리터당 1kg이므로, 유량 180ℓ/min은 3ℓ/s이다.

    따라서, 힘 = 3 × 9.8 × 100 = 2940 Nm/s = 2.9 kW

    따라서, 정답은 "2.9 kW"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공업계측 및 전기전자제어

41. 다음 내용 설명 중 옳지 않은 것은 ?

  1. 오버슈트는 응답중에 생기는 입력과 출력사이의 편차량을 말한다.
  2. 시간지연이란(time delay) 응답이 최초로 희망값의 30% 진행되는데 요하는 시간이다.
  3. 정정시간(settling time)은 응답의 최종값의 허용범위가 5∼10[%]내에 안정되기까지 요하는 시간이다.
  4. 이상시간(rise time)이란 응답이 희망값의 10[%]에서 90[%]까지 도달하는데 요하는 시간이다.
(정답률: 47%)
  • 시간지연이란(time delay) 응답이 최초로 희망값의 30% 진행되는데 요하는 시간이다. (옳은 설명)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 그림의 벤 다이어그램 A와 B를 논리회로로 비교한다면 어떤 회로가 되는가？

  1. AND 회로
  2. NAND 회로
  3. OR회로
  4. NOR 회로
(정답률: 71%)
  • A와 B의 출력이 모두 1일 때만 출력이 1이 되는 논리회로를 AND 회로라고 한다. 그림에서 A와 B의 출력이 모두 1일 때만 출력이 1이 되므로, 이는 AND 회로와 같은 동작을 하고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 그림은 유럽식 계장의 도면기호이다 어떤 종류를 나타낸 것인가?

  1. 전기신호
  2. 공기압신호
  3. 유압신호
  4. 모세관
(정답률: 40%)
  • 그림은 유럽식 계장의 도면기호 중 "모세관"을 나타낸다. 모세관은 압력을 측정하는데 사용되는 계기로, 유체나 기체의 압력을 측정하여 전기신호, 공기압신호, 유압신호 등으로 출력할 수 있다. 하지만 이 그림에서는 모세관이라는 특정한 계기를 나타내는 것이므로, "모세관"이 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 측온 저항온도계에서 사용하는 금속 저항체가 아닌 것은?

  1. 백금
  2. 니켈
  3. 안티몬
  4. 구리
(정답률: 58%)
  • 측온 저항온도계에서 사용하는 금속 저항체는 일반적으로 백금, 니켈, 구리 등이 사용됩니다. 하지만 안티몬은 금속이 아니라 반금속에 속하며, 전기 저항이 매우 높기 때문에 측온 저항온도계에서 사용되지 않습니다. 따라서 정답은 "안티몬"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 동작 속도가 가장 빠른 논리 gate는 다음 중 어느 것인가?

  1. DTL 게이트
  2. CMOS 게이트
  3. ECL 게이트
  4. RTL 게이트
(정답률: 27%)
  • ECL 게이트는 전류 기반으로 동작하기 때문에 다른 게이트에 비해 속도가 매우 빠릅니다. 또한, ECL 게이트는 고속 전자 회로에서 주로 사용되며, 고주파 신호 처리에 적합합니다. 따라서, 동작 속도가 가장 빠른 논리 gate는 ECL 게이트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 인덕턴스 L[H]에 저항 R[Ω]이 직렬로 연결되었을 때 시정수(τ)는 어느 것인가?

  1. RL
  2. 1/RL
  3. L/R
  4. R/L
(정답률: 40%)
  • 시정수(τ)는 L/R이다.

    시정수(τ)는 RL회로에서는 L/R이 아니라 R/L이지만, 이 문제에서는 L과 R이 직렬로 연결되어 있으므로 L/R이 시정수(τ)가 된다.

    시정수(τ)는 인덕턴스와 저항의 비례 관계에 의해 결정되며, 시간상수를 나타내는 값으로 회로가 안정 상태에 도달하는 데 걸리는 시간을 의미한다. 직렬 연결된 L과 R은 전류가 흐르는데 시간이 걸리므로, 시정수(τ)는 L/R이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 트랜지스터에 관한 설명 중 잘못된 것은?

  1. npn형과 pnp형이 있다.
  2. 양극성 트랜지스터(BJT)이다.
  3. 에미터, 베이스, 콜렉터 층으로 구분된다.
  4. 물리적 구조로 보면 가운데층이 에미터이다.
(정답률: 53%)
  • 물리적 구조로 보면 가운데층이 에미터가 아니라 베이스이다. 트랜지스터는 양극성 트랜지스터(BJT)와 필드 효과 트랜지스터(FET)로 나뉘며, 이 중 양극성 트랜지스터는 에미터, 베이스, 콜렉터 층으로 구분된다. npn형과 pnp형은 양극성 트랜지스터의 종류를 나타내는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 제어 요소의 동작 중 연속 동작이 아닌 것은?

  1. 미분동작
  2. on-off동작
  3. 비례미분동작
  4. 비례적분동작
(정답률: 67%)
  • 제어 요소의 동작 중 연속적인 동작이 아닌 것은 "on-off동작"입니다. 이는 제어 대상의 상태가 특정 기준치를 넘어서면 제어 요소가 즉시 작동하여 상태를 바꾸고, 기준치 이하가 되면 다시 작동하여 상태를 바꾸는 방식으로 동작합니다. 따라서 이는 연속적인 동작이 아닌 이산적인 동작으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 반도체 광센서는?

  1. 포토 다이오드
  2. 포토 트랜지스터
  3. 포토 사이리스터
  4. 포토 커플러
(정답률: 38%)
  • 반도체 광센서는 빛의 강도를 감지하여 전기 신호로 변환하는 센서이다. 이 중에서 포토 커플러는 빛을 감지하는 부분과 전기 신호를 출력하는 부분이 분리되어 있어서, 빛을 감지하는 부분과 전기 신호를 출력하는 부분을 서로 연결할 수 있는 장치이다. 따라서 포토 커플러는 빛을 감지하고 전기 신호를 출력하는 기능을 모두 수행할 수 있어서 반도체 광센서로 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 배율기를 이용하여 전압의 측정범위를 확대하려면 저항을 어떻게 연결하여야 하는가?

  1. 직렬접속을 한다.
  2. 병렬접속을 한다.
  3. 직ㆍ병렬 접속을 한다.
  4. 혼렬 접속을 한다.
(정답률: 43%)
  • 배율기는 입력 전압을 측정하여 출력 전압으로 변환하는데, 이때 입력 전압이 크면 출력 전압도 커지게 된다. 따라서 전압의 측정범위를 확대하려면 입력 전압을 줄여야 하는데, 이를 위해 저항을 연결한다. 저항을 직렬접속하면 입력 전압을 저항의 값만큼 감소시킬 수 있기 때문에 전압의 측정범위를 확대할 수 있다. 병렬접속을 하면 입력 전압이 감소하지 않기 때문에 측정범위를 확대할 수 없다. 직ㆍ병렬 접속을 한다면 입력 전압을 조절할 수 있지만 회로가 복잡해지므로 일반적으로는 직렬접속을 한다. 혼렬 접속은 측정 오차가 발생할 가능성이 크므로 사용하지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 연산 증폭기의 증폭도는?

(정답률: 55%)
  • 이 연산 증폭기는 전압 기반의 증폭기이며, 입력 신호의 크기에 따라 출력 신호의 크기가 결정된다. 이 증폭기에서는 입력 신호가 양수일 때와 음수일 때의 전압 증폭도가 다르다.

    입력 신호가 양수일 때, Q1과 Q4는 전류 증폭을 수행하고, Q2와 Q3는 전압 증폭을 수행한다. 이때, Q1과 Q4는 컬렉터 전류가 크게 흐르므로 전압 하강이 발생하고, Q2와 Q3는 베이스 전류가 작아서 전압 하강이 적게 발생한다. 따라서, 양수 입력 신호에 대한 전압 증폭도는 Q2와 Q3의 증폭도에 의해 결정된다.

    입력 신호가 음수일 때, Q2와 Q3는 전류 증폭을 수행하고, Q1과 Q4는 전압 증폭을 수행한다. 이때, Q2와 Q3는 컬렉터 전류가 작아서 전압 하강이 적게 발생하고, Q1과 Q4는 베이스 전류가 크게 흐르므로 전압 하강이 발생한다. 따라서, 음수 입력 신호에 대한 전압 증폭도는 Q1과 Q4의 증폭도에 의해 결정된다.

    따라서, 이 증폭기의 전압 증폭도는 양수 입력 신호에 대해서는 Q2와 Q3의 증폭도에 의해 결정되고, 음수 입력 신호에 대해서는 Q1과 Q4의 증폭도에 의해 결정된다. 따라서, 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 제어 밸브는 다음 중 어디에 속하는가?

  1. 변환기
  2. 조절기
  3. 설정기
  4. 조작기
(정답률: 66%)
  • 제어 밸브는 조작기에 속합니다. 제어 밸브는 수동 또는 자동으로 작동하여 유체의 유량, 압력, 온도 등을 조절하는 역할을 합니다. 이를 위해 조작기로 작동하여 원하는 조건에 맞게 제어 밸브를 조작합니다. 따라서 제어 밸브는 조작기에 속하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 부궤환증폭기의 특징이 아닌 것 ?

  1. 이득이 증가한다.
  2. 찌그러짐이 감소한다.
  3. 입력저항이 증가한다.
  4. 출력저항이 감소한다.
(정답률: 43%)
  • 정답: "입력저항이 증가한다."

    부궤환증폭기는 입력신호를 증폭시켜 출력으로 내보내는 역할을 합니다. 이 때, 출력신호의 크기는 입력신호의 크기보다 크게 나타나게 됩니다. 이러한 특징으로 인해 "이득이 증가한다." 라는 특징이 있습니다.

    또한, 부궤환증폭기는 출력저항이 감소하고 찌그러짐이 감소하는 특징이 있습니다. 이는 출력신호의 안정성을 높여주는 역할을 합니다. 하지만 입력저항은 증가하게 되어 입력신호의 크기가 줄어들게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 셰이딩 코일형 전동기의 특성이 아닌 것은 다음 중 어느 것인가 ?

  1. 구조가 간단하다.
  2. 회전 방향을 바꿀 수 있다.
  3. 효율이 좋지 않다.
  4. 기동 토크가 매우 작다.
(정답률: 54%)
  • 정답: "회전 방향을 바꿀 수 있다."

    설명: 셰이딩 코일형 전동기는 구조가 간단하고 기동 토크가 매우 작지만, 회전 방향을 바꿀 수 없는 특성을 가지고 있습니다. 이는 코일의 위치와 자기장의 방향이 고정되어 있기 때문입니다. 따라서 회전 방향을 바꾸기 위해서는 외부적인 회전 방향 제어장치를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 어떤 저주파 전압을 측정하였더니 7.5[V]를 지시하였다. 이것은 몇 [dB]에 해당하는가 ? (단, 기준 전압은 0.75[V]이다.)

  1. 25 [dB]
  2. 20 [dB]
  3. 15 [dB]
  4. 10 [dB]
(정답률: 27%)
  • dB = 20log(V/V0)의 공식을 이용하여 계산한다. 여기서 V는 측정한 전압값, V0은 기준 전압값이다.

    따라서, dB = 20log(7.5/0.75) = 20log(10) = 20 × 1 = 20 [dB] 이다.

    정답은 "20 [dB]" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 그림의 회로도 명칭은？

  1. 촌동 회로
  2. 병렬 회로
  3. 세트 우선회로
  4. 리셋 우선회로
(정답률: 44%)
  • 이 회로는 세트 우선회로라고 불립니다. 이는 스위치가 눌렸을 때, S1과 S2 중 먼저 눌린 스위치의 신호가 출력되기 때문입니다. S1이 먼저 눌렸을 경우, Q1이 1이 되고 Q2는 0이 됩니다. S2가 먼저 눌렸을 경우, Q2가 1이 되고 Q1은 0이 됩니다. 따라서, 누른 스위치에 따라 출력이 달라지는 세트 우선회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 베르누이의 정리에 의해 유량을 측정하는 방식은?

  1. 면적 유량계
  2. 용적 유량계
  3. 전자 유량계
  4. 차압 유량계
(정답률: 28%)
  • 베르누이의 정리는 유체의 속도와 압력이 반비례 관계에 있다는 것을 말합니다. 따라서 유체가 흐르는 파이프나 관의 특정 구간에서 압력 차이를 측정하면 유량을 계산할 수 있습니다. 이를 이용한 유량계를 차압 유량계라고 합니다. 차압 유량계는 유체가 흐르는 파이프나 관의 특정 구간에서 압력 차이를 측정하여 유량을 계산하는데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 최대눈금 5[mA]의 직류 전류계로 50[A]까지의 전류를 측정 하려면 약 몇[Ω]의 분류기가 필요한가? (단, 직류 전류계의 내부저항은 10[Ω]이다).

  1. 0.001 [Ω]
  2. 0.01 [Ω]
  3. 0.1 [Ω]
  4. 0.2 [Ω]
(정답률: 32%)
  • 분류기의 내부저항을 R이라고 하면, 전류계와 분류기를 연결한 회로에서 전류는 분기점에서 나눠져 각각이 R의 저항을 가진 병렬회로를 이룬다. 이때 전류계의 측정값 I는 분류기를 통과한 전류 I1과 전류계 내부저항을 통과한 전류 I2의 합과 같다. 즉, I = I1 + I2 이다.

    분류기를 통과하는 전류 I1은 50[A]에서 최대눈금 5[mA]까지의 범위에서 변화하므로, I1의 최대값은 0.005[A]이다. 따라서 I2의 최대값은 50.005[A]가 된다.

    전류계의 내부저항이 10[Ω]이므로, I2 = V/10 이다. 여기서 V는 분류기의 전압차이이다. 따라서 V = I2 x 10 = 500.05[V]가 된다.

    분류기의 내부저항 R은 V/I1으로 구할 수 있다. 따라서 R = 500.05[V] / 0.005[A] = 100010[Ω]이 된다.

    하지만 문제에서는 분류기의 저항을 [Ω] 단위로 요구하고 있으므로, R을 1000으로 나누어주면 답은 0.001[Ω]가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 보일러의 온도를 80[℃]로 유지시키기 위하여 제어대상에 보내주는 조작량은?

  1. 온도
  2. 보일러
  3. 기름
  4. 검출부
(정답률: 43%)
  • 보일러의 온도를 유지시키기 위해서는 보일러 내부에 있는 열을 유지하고 제어해야 합니다. 이를 위해 보일러에 연료를 공급하는데, 이 연료로는 기름, 가스, 전기 등이 사용됩니다. 따라서 보일러의 온도를 유지시키기 위해 제어대상에 보내주는 조작량은 "기름"입니다. 검출부는 보일러 내부의 온도를 감지하여 제어대상에 보내주는 신호를 생성합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 시퀀스제어에 사용되는 기기이다. 조작·출력기기에 해당 되지 않는 것은?

  1. 전자접촉기
  2. 전자릴레이
  3. 전자클러치
  4. 전동기
(정답률: 35%)
  • 전자릴레이는 시퀀스제어에 사용되는 기기 중 하나이지만, 전자접촉기, 전자클러치, 전동기는 모두 조작·출력기기에 해당된다. 전자릴레이는 전기적 신호를 이용하여 스위치를 제어하는 기기로, 시퀀스제어에서 많이 사용된다. 반면에 전자접촉기는 전기적 신호를 이용하여 회로를 개·닫는 기기, 전자클러치는 전기적 신호를 이용하여 회전력을 전달하는 기기, 전동기는 전기적 신호를 이용하여 회전력을 발생시키는 기기이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계정비 일반

61. 저융점 합금(Fusible alloy)의 설명 중 옳지 않은 것은?

  1. 포정계 합금
  2. 로즈합금, 뉴톤합금
  3. 주성분은 Pb, Sn, Cd
  4. 전기휴즈, 안전벨브등에 사용
(정답률: 24%)
  • "포정계 합금"은 옳지 않은 설명입니다. 포정계 합금은 저융점 합금 중 하나이지만, 이 합금은 주로 전기적인 용도보다는 금속 표면의 정화나 도금 등의 화학적인 용도로 사용됩니다. 따라서 전기휴즈나 안전벨브와 같은 전기적인 용도에는 사용되지 않습니다. 로즈합금과 뉴톤합금은 저융점 합금 중 대표적인 종류이며, 주성분으로 Pb, Sn, Cd 등이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 강과 주철은 어느 것을 기준으로 하여 구분하는가 ?

  1. 첨가 금속함유량
  2. 탄소함유량
  3. 금속조직 상태
  4. 열처리상태
(정답률: 62%)
  • 강과 주철은 탄소함유량을 기준으로 구분합니다. 강은 탄소함유량이 0.2% 이상 2.1% 미만인 합금강으로, 주철은 탄소함유량이 2.1% 이상인 합금강입니다. 따라서, "탄소함유량"이 정답입니다. 첨가 금속함유량, 금속조직 상태, 열처리상태는 강과 주철을 구분하는 기준이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 피절삭성이 양호하여 고속절삭에 적합한 강은 ?

  1. 레일강
  2. 스프링강
  3. 쾌삭강
  4. 외륜강
(정답률: 64%)
  • 피절삭성이란 재료가 절삭 과정에서 잘 파손되어 나가는 성질을 말합니다. 따라서 고속절삭에 적합한 강은 피절삭성이 양호한 강이어야 합니다. 이 중에서 쾌삭강은 탄소 함량이 낮아서 가공성이 우수하며, 열처리에 의해 경도를 높일 수 있어서 고속절삭에 적합한 강입니다. 따라서 정답은 "쾌삭강"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 다음 중 다이스강(dies steel)의 특징이 아닌 것은?

  1. 고온경도가 낮다.
  2. 경도가 높아 내마모성이 좋다.
  3. 풀림처리 상태에서 가공성이 양호하다.
  4. 담금질에 의한 변형이 적다.
(정답률: 52%)
  • 다이스강은 고온에서 변형이 적어야 하기 때문에 "고온경도가 낮다"는 특징이 아니다. 다이스강은 경도가 높아 내마모성이 좋고, 풀림처리 상태에서 가공성이 양호하며, 담금질에 의한 변형이 적은 것이 특징이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 염소를 함유한 물을 쓰는 수관에서 주로 발생하는 현상으로서 불순물 또는 부식성 물질이 녹아 있는 수용액의 작용에 의해 황동의 표면 또는 깊은 곳까지 나타나는 현상은?

  1. 탈아연 부식
  2. 자연균열
  3. 경년변화
  4. 풀림경화
(정답률: 58%)
  • 염소를 함유한 물은 황동과 반응하여 황화구리(Cu2S)를 생성하게 됩니다. 이 화합물은 황동의 표면에 적층되어 부식을 유발하게 되는데, 이러한 부식 현상을 탈아연 부식이라고 합니다. 따라서 정답은 "탈아연 부식"입니다. 자연균열은 지하암석에서 발생하는 현상, 경년변화는 시간이 지나면서 발생하는 변화, 풀림경화는 콘크리트 구조물에서 발생하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 풀림의 목적이 아닌 것은?

  1. 강의 경도를 저하시켜 연하게 한다.
  2. 경도를 증가시킨다.
  3. 조직을 균질하게 한다.
  4. 내부응력을 제거시킨다.
(정답률: 43%)
  • 풀림의 목적은 강의 경도를 저하시켜 연하게 하거나 내부응력을 제거하여 부품이 파손되지 않도록 하는 것이며, 경도를 증가시키는 것은 풀림의 목적이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 알루미늄의 용도로서 적당하지 않는 것은?

  1. 드로잉 재료
  2. 다이캐스팅 재료
  3. 자동차 구조용 재료
  4. 절삭날 재료
(정답률: 64%)
  • 알루미늄은 경량화와 내식성이 뛰어나기 때문에 자동차 구조용 재료나 드로잉 재료, 다이캐스팅 재료로 많이 사용됩니다. 그러나 절삭날 재료로는 적합하지 않습니다. 이는 알루미늄이 상대적으로 부드러우며, 절삭 시에 칩이 제대로 형성되지 않아 절삭 효율이 떨어지기 때문입니다. 따라서 절삭날 재료로는 보다 단단하고 내구성이 높은 재료가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 구리의 특성이 아닌 것은 ?

  1. 가공성 용이
  2. 연성 양호
  3. 내식성 양호
  4. 접합성 불량
(정답률: 68%)
  • 구리는 접합성이 매우 우수한 금속으로, 다른 금속과의 접합이 용이합니다. 따라서 "접합성 불량"은 구리의 특성이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 크랭크 축과 같이 복잡하고 큰 재료의 표면을 경화시키는데 가장 많이 사용하는 열처리 방법은?

  1. 침탄법
  2. 불꽃경화법
  3. 질화법
  4. 청화법
(정답률: 36%)
  • 불꽃경화법은 크랭크 축과 같이 복잡하고 큰 재료의 표면을 경화시키는데 가장 많이 사용되는 열처리 방법입니다. 이 방법은 재료의 표면을 가열하여 그것을 빠르게 냉각시켜 경화시키는 것으로, 경화된 표면은 내구성과 내마모성이 향상됩니다. 이 방법은 높은 경화도를 얻을 수 있으며, 경화된 표면은 내식성과 내부식성이 향상되어 화학적인 부식에도 강합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 서멧(cermet)의 특성이 아닌 것은?

  1. 세라믹과 금속의 특성을 가진다.
  2. 세라믹과 금속을 결합시킨 소결 복합체이다.
  3. 고온에서 불안정하며 내열성이 나쁘다.
  4. 산화물계 서멧에 사용되는 재질은 Al2O3나 BeO 등이다.
(정답률: 46%)
  • 서멧은 세라믹과 금속의 특성을 가진 소결 복합체이며, 산화물계 서멧에 사용되는 재질은 Al2O3나 BeO 등이다. 하지만 서멧은 고온에서 불안정하며 내열성이 나쁘다는 특성을 가지고 있지 않다. 오히려 서멧은 고온에서 안정성이 높아서 고온에서 사용되는 부품에 많이 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. V 벨트의 각도는 몇 도가 기준인가?

  1. 40°
  2. 43°
  3. 44°
  4. 46°
(정답률: 50%)
  • V 벨트의 각도는 40°가 기준이다. 이는 V 벨트가 설계된 각도로, 이 각도를 벗어나면 벨트의 성능이 저하될 수 있다. 따라서 V 벨트를 설계할 때는 40° 각도를 기준으로 하여 제작한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 체결용 나사가 자립상태(自立狀態)를 유지하고 있을 경우 나사의 효율은 몇 % 이하인가?

  1. 50
  2. 60
  3. 70
  4. 80
(정답률: 31%)
  • 체결용 나사가 자립상태를 유지하고 있을 경우, 나사의 효율은 50% 이하이다. 이는 나사가 자립상태를 유지하면서도 외부의 힘에 대해 저항을 제공하기 때문이다. 따라서 나사를 최대한 조여야 효율을 높일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 성크키이의 폭, 높이, 길이가 각각 12(mm), 8(mm), 140(mm)일 때 키이의 접선력(kgf)은 얼마인가? (단, 허용전단응력 800kgf/cm2 이다.)

  1. 1344
  2. 1544
  3. 13440
  4. 15440
(정답률: 39%)
  • 접선력은 다음과 같이 계산할 수 있다.

    접선력 = (허용전단응력) x (단면적) x (길이)

    단면적은 폭과 높이를 곱한 값이다.

    단면적 = (폭) x (높이) = 12(mm) x 8(mm) = 96(mm^2)

    길이는 mm 단위이므로, 허용전단응력도 kgf/cm^2 단위이므로, 단위를 맞춰주어야 한다. 따라서 허용전단응력을 8kgf/mm^2 로 변환한다.

    접선력 = (8kgf/mm^2) x (96mm^2) x (140mm) = 107520kgf-mm

    단위를 kgf-cm으로 변환하면 다음과 같다.

    접선력 = 107520kgf-mm = 10752kgf-cm = 10752/1000 = 10.752kN-cm

    따라서, 보기에서 정답은 "13440" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 하중 3ton이 걸리는 압축코일 스프링의 변형량이 10㎜일때 스프링 상수는 몇 ㎏f/㎜인가?

  1. 300
  2. 1/300
  3. 100
  4. 1/100
(정답률: 43%)
  • 스프링 상수는 스프링의 변형량과 하중의 비례상수이므로, 상수 = 하중 / 변형량 으로 구할 수 있다. 따라서, 상수 = 3,000 / 10 = 300 (kgf/㎜) 이다. 따라서 정답은 "300" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 미끄럼 베어링의 볼 베어링에 대한 비교 중 틀린 것은?

  1. 내충격성이 크다.
  2. 소음이 크다.
  3. 고온에 약하다.
  4. 교환성이 나쁘다.
(정답률: 33%)
  • 정답은 "소음이 크다."가 아니라 "고온에 약하다."이다.

    미끄럼 베어링은 고속 회전에 적합하며 내충격성이 뛰어나고 교환성이 좋다. 볼 베어링은 소음이 크지 않고 고속 회전에 적합하며 내열성이 뛰어나다. 따라서 미끄럼 베어링은 소음이 크지 않다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 지름 20 mm, 피치 2 mm인 2줄 나사를 10회전 시켰더니 완전하게 체결되었다. 이 나사의 리드(lead)는 몇 mm인가?

  1. 20
  2. 40
  3. 4
  4. 2
(정답률: 21%)
  • 리드(lead)는 한 번 회전할 때 나사가 나아가는 거리를 말한다. 따라서 2줄 나사의 리드는 피치의 2배인 4mm이다. 10회전을 했으므로 총 이동 거리는 20mm이다. 이 거리가 완전하게 체결되었으므로, 나사가 한 번 회전할 때 이동하는 거리는 2mm가 되어야 한다. 따라서 리드는 4mm가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 레이디얼 저널베어링에 작용하는 압력 P를 구하는 식은? (단, W : 베어링하중, d : 저널의 지름, ℓ: 저널의 길이이다.)

  1. P = (dℓ)/W
  2. P = W/(dℓ)
  3. P = d/(Wℓ)
  4. P = W/(d2 ℓ)
(정답률: 32%)
  • 레이디얼 저널베어링은 회전하는 축과 베어링 사이에 오일 필름이 형성되어 베어링하중을 지지한다. 이 때, 베어링하중 W가 저널의 지름 d와 길이 ℓ에 작용하면, 오일 필름은 베어링하중을 지지하기 위해 저널과 베어링 사이에 압력 P를 발생시킨다.

    이 압력 P는 베어링하중 W를 지지하기 위해 필요한 오일 필름의 체적을 저널의 지름과 길이로 나눈 것과 같다. 즉, P = W/(dℓ)이다. 따라서 정답은 "P = W/(dℓ)"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 모듈(module) 2, 피치원지름 60 mm인 표준 스퍼어 기어의 잇수는?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 74%)
  • 표준 스퍼어 기어의 잇수는 피치원지름과 관련이 있습니다. 피치원지름이 60mm인 경우, 60을 2로 나눈 값인 30이 정답입니다. 이는 표준 스퍼어 기어의 모듈 2에서 가장 일반적인 잇수이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 긴장측 장력 Tt가 이완측 장력 Ts의 2배인 경우 긴장측장력을 160㎏f라 할 때 유효 장력은 몇 ㎏f인가? (단, 원심력의 영향은 무시한다.)

  1. 80
  2. 90
  3. 160
  4. 320
(정답률: 42%)
  • 이 문제에서는 이완측 장력을 기준으로 긴장측 장력이 2배인 경우를 다루고 있습니다. 따라서 이완측 장력을 Ts로 놓고, 긴장측 장력은 2Ts로 놓을 수 있습니다.

    문제에서 주어진 긴장측 장력은 160㎏f이므로, 2Ts = 160㎏f입니다. 이를 풀면 Ts = 80㎏f가 됩니다.

    유효 장력은 긴장측 장력과 이완측 장력의 차이로 정의됩니다. 따라서 유효 장력은 2Ts - Ts = Ts와 같습니다. 따라서 유효 장력은 80㎏f가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 핀 전체가 두 갈래로 되어있어 너트의 풀림 방지나 핀이 빠져 나오지 않게 하는데 사용되는 핀은?

  1. 테이퍼핀
  2. 너클핀
  3. 분할핀
  4. 평행핀
(정답률: 62%)
  • 분할핀은 핀 전체가 두 갈래로 되어 있어서 부품을 분리할 때 사용되며, 각각의 갈래가 부품 안에 삽입되어 풀림 방지나 핀이 빠져 나오지 않게 합니다. 따라서 너트의 풀림 방지나 부품의 고정에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
