기계정비산업기사 필기 기출문제복원 (2016-08-21)

기계정비산업기사
(2016-08-21 기출문제)

목록

1과목: 공유압 및 자동화시스템

1. 양 끝의 지름이 다른 관이 수평으로 놓여 있다.왼쪽에서 오른쪽으로 물이 정상류를 이루고 매초 2.8L의 물이 흐른다.B부분의 단면적이 20cm2 이라면 B부분에서 물의 속도는?

  1. 14cm/s
  2. 56cm/s
  3. 140cm/s
  4. 560cm/s
(정답률: 76%)
  • 양 끝의 지름이 다른 관이므로 연속의 방정식을 이용하여 B부분의 속도를 구할 수 있다.

    A부분의 단면적은 40cm2 이므로 A부분에서의 속도는 VA = 2.8L/s ÷ 40cm2 = 0.07cm/s 이다.

    연속의 방정식에 의해 A와 B 부분에서의 유속은 같으므로 VA = VB 이다.

    B부분의 단면적은 20cm2 이므로 B부분에서의 속도는 VB = 2.8L/s ÷ 20cm2 = 0.14cm/s 이다.

    하지만 단위가 cm/s 가 아닌 m/s 로 주어졌으므로, 답은 0.14cm/s × 100 = 14cm/s 가 아닌 0.14m/s × 100 = 14m/s = 140cm/s 이다. 따라서 정답은 "140cm/s" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 어큐물레이터(accumulator)의 일반적 기능이 아닌 것은?

  1. 맥동 제거
  2. 압력 감소
  3. 충격 완충
  4. 에너지 축적
(정답률: 60%)
  • 어큐물레이터는 유체의 압력을 축적하여 에너지를 저장하거나 충격을 완충하는 기능을 가지며, 맥동을 제거하는 역할도 수행할 수 있습니다. 하지만 압력을 감소시키는 기능은 가지고 있지 않습니다. 따라서 정답은 "압력 감소"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 오일의 정도를 알맞게 유지하기 위하여 오일의 온도를 제어하는 것은?

  1. 필터
  2. 가열기
  3. 윤활기
  4. 축압기
(정답률: 83%)
  • 오일의 정도를 유지하기 위해서는 오일의 온도를 일정하게 유지해야 합니다. 이를 위해 가열기를 사용합니다. 가열기는 오일을 일정한 온도로 가열하여 오일의 점도를 낮추고, 엔진 내부로 순환시켜 엔진 부품들을 적절하게 윤활시키는 역할을 합니다. 따라서 오일의 온도를 제어하기 위해서는 가열기가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 다음 공압기호의 명칭은?

  1. 증압기
  2. 복동 실린더
  3. 차동 실린더
  4. 다이어프램형 실린더
(정답률: 68%)
  • 공압기호의 명칭은 "증압기"이다. 이는 입력 압력이 작은 상태에서 출력 압력을 높이기 위해 사용되는 기호이다. 증압기는 입력 압력이 작은 상태에서 출력 압력을 높이기 위해 사용되며, 일반적으로 압력 조절 및 제어에 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 중 2개의 공압 복동 실린더가 1개의 실린더 형태로 조립되어 실린더의 출력이 거의 2배의 큰 힘을 얻을 수 있는 것은?

  1. 충격 실린더
  2. 탠덤실린더
  3. 양로드형 실린더
  4. 다위치 제어 실린더
(정답률: 86%)
  • 탠덤실린더는 2개의 공압 복동 실린더가 하나의 실린더 형태로 조립된 것으로, 실린더의 출력이 거의 2배의 큰 힘을 얻을 수 있습니다. 이는 두 개의 실린더가 서로 연결되어 작동하기 때문에 발생하는 것으로, 하나의 실린더가 압축 공기를 받으면 다른 실린더는 압축 공기를 내보내는 움직임을 보이며, 이를 통해 더 큰 출력을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 날개의 회전운동에 따라 공기의 흐름이 회전축과 평행으로 흐르는 압축기는?

  1. 사류식 압축기
  2. 원심식 압축기
  3. 축류식 압축기
  4. 혼류식 압축기
(정답률: 71%)
  • 날개의 회전운동에 따라 공기의 흐름이 회전축과 평행으로 흐르는 압축기는 축류식 압축기입니다. 축류식 압축기는 공기가 축 방향으로 흐르면서 압축되는 방식으로, 회전하는 날개에 의해 공기가 회전하면서 압축됩니다. 이 방식은 원심력을 이용하는 원심식 압축기나 사류식 압축기보다 효율적이며, 대형 비행기나 고속열차 등에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 제어밸브의 구조에 의한 분류에 해당되지 않는 것은?

  1. 스풀 형식
  2. 포핏 형식
  3. 로터리 형식
  4. 파이럿 형식
(정답률: 66%)
  • 파이럿 형식은 제어밸브의 구조에 따른 분류가 아니라, 제어밸브의 작동 원리에 따른 분류이다. 파이럿 형식은 제어밸브의 작동을 위해 별도의 작은 밸브인 파이럿 밸브를 사용하는 방식을 말한다. 따라서, 제어밸브의 구조에 따른 분류에 해당되지 않는다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 카운터밸런스 밸브 및 시퀀스 밸브에 관한 설명으로 옳은 것은?

  1. 원격제어가 가능한 시퀀스 밸브는 내부 파일럿형이다.
  2. 카운터밸런스 밸브는 압력릴리프 밸브와 체크밸브의 조합이다.
  3. 카운터밸런스 밸브는 무부하, 시퀀스 밸브는 배압발생밸브이다.
  4. 카운터밸런스 밸브는 압력제어밸브, 시퀀스밸브는 방항제어밸브이다.
(정답률: 77%)
  • 카운터밸런스 밸브는 압력릴리프 밸브와 체크밸브의 조합이다. 이는 카운터밸런스 밸브가 압력을 제어하면서도 역류를 방지하기 위해 체크밸브의 역할도 수행하기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 관로 면적을 감소시킨 통로로서 길이가 단면 치수에 비하여 짧은 것은?

  1. 스풀(spool)
  2. 초크(choke)
  3. 플린저(plunger)
  4. 오리피스(orifice)
(정답률: 74%)
  • 오리피스는 관로 면적을 감소시킨 통로로서, 길이가 단면 치수에 비하여 짧은 것입니다. 이는 유체의 유속을 증가시키고 압력을 낮추는 효과를 가지며, 유체의 유량을 제어하는 역할을 합니다. 따라서 오리피스는 유체 제어 시스템에서 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 증압기의 사용 용도로 가장 적합한 것은?

  1. 압력 에너지를 저장할 때
  2. 빠른 선형 속도를 얻고 싶을 때
  3. 빠른 회전 속도를 얻고 싶을 때
  4. 압력을 증대시켜 큰 힘을 얻고 싶을 때
(정답률: 89%)
  • 증압기는 압력을 증대시켜 큰 힘을 얻기 위해 사용됩니다. 즉, 작은 압력을 가진 유체나 기체를 증압기를 통해 높은 압력으로 변환하여 큰 힘을 발생시키는데 사용됩니다. 예를 들어, 공기 압축기나 유압 프레스 등에서 증압기가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 공압 시스템의 고장을 빨리 발견하고 조치를 취하기 위한 방법으로 가장 거리가 먼 것은?

  1. 회로도를 알기 쉬운 형태로 작성한다.
  2. 배관을 길게 하여 가능한 많은 수분을 응축시킨다.
  3. 사용 부품들은 쉽게 교체 가능한 범용제품을 사용한다.
  4. 배관은 제어 캐비넷 배치도와 회로도가 일치하도록 한다.
(정답률: 90%)
  • 배관을 길게 하여 가능한 많은 수분을 응축시키는 것은 공압 시스템에서 발생하는 수분이나 오일 등의 불순물이 배관 내부에 축적되어 고장을 유발하는 것을 방지하기 위한 방법이다. 이를 통해 불순물이 축적되는 양을 최소화하여 고장을 미연에 방지할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 핸들링(handling) 장치의 기능으로 볼 수 없는 것은?

  1. 계수(counting)
  2. 삽입(inserting)
  3. 이송(feeding)
  4. 파지(gripping)
(정답률: 60%)
  • 계수(counting)는 핸들링 장치의 기능 중 하나가 아닙니다. 계수는 일반적으로 센서나 카운터 등의 다른 장치를 사용하여 수행됩니다. 따라서, 핸들링 장치의 기능으로 볼 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 공압 타이머에서 제어 신호가 존재함에도 출력신호가 발생하지 않을 때, 다음 중 가장 먼저 점검해야 할 사항은?

  1. 탱크가 오염되었는지 확인한다.
  2. 서비스 유닛이 잠겨있는지 확인한다.
  3. 윤활유에 수분이 섞였는지 확인한다.
  4. 유량조절용 밸브의 조절 나사를 완전히 열고 공기의 새는 소리를 확인한다.
(정답률: 71%)
  • 가장 먼저 점검해야 할 사항은 "유량조절용 밸브의 조절 나사를 완전히 열고 공기의 새는 소리를 확인한다."이다. 이유는 공압 타이머는 공기 유량에 따라 작동하기 때문에, 유량조절용 밸브가 제대로 조절되지 않으면 출력신호가 발생하지 않을 수 있기 때문이다. 따라서 유량조절용 밸브의 조절 나사를 열어 공기의 새는 소리를 확인하여 유량이 제대로 조절되고 있는지 확인해야 한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 로드리스 실린더에 관한 설명으로 틀린 것은?

  1. 설치공간을 줄일 수 있다.
  2. 빠른 속도를 얻을 수 있다.
  3. 임의의 위치에서 정지시키기가 유리하다.
  4. 양방항의 운동에서 균일한 힘과 속도를 얻기가 유리하다.
(정답률: 47%)
  • "빠른 속도를 얻을 수 있다."는 로드리스 실린더에 관한 설명으로 틀린 것이 아니다. 로드리스 실린더는 피스톤과 연결된 링크를 통해 직접적인 운동을 하기 때문에, 피스톤의 속도와 방향에 따라 링크가 직접적으로 움직이기 때문에 빠른 속도를 얻을 수 있다. 이는 기존의 실린더와 비교하여 더욱 빠른 작동 속도를 가질 수 있다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다음 그림과 같이 S1과 S2를 동시에 누른 경우 램프에 불이 들어오는 논리회로는?

  1. OR
  2. AND
  3. NOR
  4. NOT
(정답률: 87%)
  • S1과 S2가 동시에 눌려야 램프에 불이 들어오므로, 두 입력 신호가 모두 참일 때 출력이 참이 되어야 합니다. 이러한 논리 연산은 AND 연산입니다. 따라서 정답은 "AND"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 60Hz. 4극 유도전동기의 회전자 속도가 1710rpm일 때 슬립은?

  1. 5%
  2. 8%
  3. 10%
  4. 15%
(정답률: 53%)
  • 슬립은 다음과 같이 계산됩니다.

    슬립 = (n - ns) / n

    여기서 n은 동기 속도이고, ns는 실제 회전 속도입니다. 문제에서 주어진 값으로 계산하면,

    슬립 = (1800 - 1710) / 1800 = 0.05 = 5%

    따라서 정답은 "5%"입니다. 이유는 슬립 계산식에 따라 계산하면 5%가 나오기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 신호의 처리 중 최근 DSP(Digital Signal Processing) 기술의 발달로 음향기기, 통신, 제어계측 등의 분야에 응용되는 신호형태는?

  1. 계수 신호(counting signal)
  2. 연속 신호(continuous signal)
  3. 아날로그 신호(analog signal)
  4. 이산시간 신호(discrete-time signal)
(정답률: 63%)
  • 최근 DSP 기술은 아날로그 신호를 디지털 신호로 변환하여 처리하는 기술이다. 이 때 변환된 신호는 이산적인 시간 간격으로 샘플링된 이산시간 신호이다. 따라서 음향기기, 통신, 제어계측 등의 분야에서는 이산시간 신호가 주로 사용되고 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 중 자동화 시스템 구축 시 생기는 단점과 가장 거리가 먼 것은?

  1. 제어장치 증가
  2. 시설 투자비 증대
  3. 자재비, 인건비 과다
  4. 보수유지에 높은 기술수준 요구
(정답률: 82%)
  • 자동화 시스템 구축 시 생기는 단점 중 "자재비, 인건비 과다"는 다른 단점들과는 달리 초기 투자 비용이 많이 들어가기 때문입니다. 다른 단점들은 시스템 운영이 시작된 이후에도 지속적으로 발생할 수 있지만, 자재비와 인건비는 초기에 한 번 들어가는 비용이기 때문에 다른 단점들과는 거리가 먼 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 신호 발생 요소의 신호영역을 ON-OFF 표시 방식으로 표현함으로써 각 입력 신호 발생간의 신호간섭현상을 예지할 수 있는 동작 상태 표현법은?

  1. 논리선도
  2. 제어선도
  3. 플로차트
  4. 변위단계선도
(정답률: 67%)
  • 제어선도는 각 입력 신호 발생간의 신호간섭현상을 예지할 수 있는 동작 상태 표현법으로, 신호 발생 요소의 신호영역을 ON-OFF 표시 방식으로 표현합니다. 이를 통해 각 요소의 동작 상태를 쉽게 파악할 수 있으며, 시스템의 동작을 예측하고 분석할 수 있습니다. 따라서 제어선도가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 중 유압모터의 효율을 감소시키는 사항으로 가장 거리가 먼 것은?

  1. 유체의 유량 변화
  2. 유체 접촉부와 유체의 마찰
  3. 유체의 난류성에 의한 마찰
  4. 흡입구와 토출구 사이의 내부 누설
(정답률: 65%)
  • 유압모터의 효율을 감소시키는 사항 중 "유체의 유량 변화"가 가장 거리가 먼 이유는, 유압모터는 유체의 유량에 따라 회전력을 발생시키기 때문입니다. 따라서 유체의 유량이 감소하면 회전력도 감소하게 되어 효율이 저하됩니다. 다른 보기들은 유체의 마찰과 누설로 인해 유압모터의 효율을 감소시키는 요인들이기 때문에, "유체의 유량 변화"와는 다른 성격을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 설비진단관리 및 기계정비

21. 음압을 표시할 때 109 눈금을 주로 사용하는데 이러한 109 눈금상의 크기를 비교하여 표시한 음압도(SPL) 산출공식은? (단, P : power. P0 : 기준 power 이 다.)

(정답률: 59%)
  • 음압을 표시할 때 109 눈금은 1μPa(마이크로파스칼)의 음압을 기준으로 한 것이다. 따라서 SPL 산출공식은 다음과 같다.

    SPL(dB) = 20log(P/P0)

    이때, P는 해당 음압의 파동의 power를 나타내며, P0는 1μPa의 파동 power를 나타낸다.

    정답은 "" 이다. 이유는 109 눈금은 1μPa의 음압을 기준으로 한 것이기 때문에, 이를 나타내는 기호인 μPa가 포함된 공식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 석면과 암면 등 섬유성 재료의 흡음력을 이용해서 소음을 감소시키는 장치는?

  1. 반사 소음기
  2. 충격식 소음기
  3. 흡음식 소음기
  4. 흡진식 소음기
(정답률: 87%)
  • 흡음식 소음기는 석면과 암면 등의 흡음력이 높은 재료를 사용하여 소리를 흡수하는 방식으로 소음을 감소시키는 장치입니다. 따라서 소리를 흡수하는 효과가 뛰어나며, 주로 건물 내부나 차량 내부 등에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. TPM의 특징은 “고장 제로, 불량 제로”이다. 이를 위해서는 예방이 가장 좋은 방법인데 이 예방의 개념과 거리가 먼 것은?

  1. 조기 대처
  2. 이상 조기 발견
  3. 고장 및 정지의 방치
  4. 정상적인 상태 유지
(정답률: 84%)
  • TPM의 핵심은 고장 및 정지를 방지하는 것이다. 이를 위해서는 예방이 가장 중요한데, 이는 조기 대처와 이상 조기 발견을 통해 이루어진다. 하지만 고장 및 정지를 방치하는 것은 예방의 개념과 거리가 먼 것이다. 고장 및 정지를 방치하면 예방이 아닌 대응으로 처리해야 하며, 이는 TPM의 핵심인 고장 제로, 불량 제로를 달성하는 데 방해가 된다. 따라서 고장 및 정지를 방치하는 것은 TPM의 예방 개념과 거리가 먼 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 강철 시스템의 고유진동수와 차단기의 정적변위와의 관계로 옳은 것은?

(정답률: 68%)
  • 강철 시스템의 고유진동수와 차단기의 정적변위는 역의 관계에 있다. 즉, 강철 시스템의 고유진동수가 높을수록 차단기의 정적변위는 작아지고, 강철 시스템의 고유진동수가 낮을수록 차단기의 정적변위는 커진다. 이는 강철 시스템의 고유진동수가 높을수록 시스템이 더 빠르게 진동하기 때문에 차단기가 더 적게 움직이게 되기 때문이다. 따라서, 보기 중에서 정답은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 방청유의 종류가 아닌 것은?

  1. 용제 희석형
  2. 지문 제거형
  3. 기화성 방청제
  4. 열처리 방청제
(정답률: 51%)
  • 열처리 방청제는 방청유의 종류가 아니라 방청 처리 방법 중 하나이다. 다른 보기들은 방청유의 종류에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 설비의 배치 시 동일 기종의 설비를 모아서 배열하는 설비배치 형태는?

  1. 기능형 배치
  2. 제품형 배치
  3. 혼합형 배치
  4. 제품 고정형 배치
(정답률: 63%)
  • 기능형 배치는 동일 기능을 수행하는 설비를 모아서 배열하는 형태이다. 따라서 동일 기종의 설비를 모아서 배열하는 것이 바로 기능형 배치이다. 이는 생산 과정에서 효율적인 작업 흐름을 유지할 수 있으며, 유지보수 및 교체 작업도 용이하다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 설비 표준의 종류에 관한 내용으로 옳은 것은?

  1. 설비설계규격 : 설비 샤양서, 설비 열화 측정, 열화 회복을 위한 조건의 표준
  2. 설비자재 구매규격 : 설비설계표준, 설비성능표준에 따라 규정되는 것으로의 표준
  3. 시운전 검수표준 : 표준에 일치되는지의 시험방법, 검사방법에 대한 표준
  4. 보전작업표준 : 설비 열화 측정(점검 검사), 열화 진행방지(일상보전) 및 열화회복(수리)을 위한 조건의 표준
(정답률: 46%)
  • 설비 표준에는 설비설계규격, 설비자재 구매규격, 시운전 검수표준, 보전작업표준 등이 있습니다. 이 중 설비자재 구매규격은 설비설계표준과 설비성능표준에 따라 규정되는 것으로, 설비를 구매할 때 필요한 규격을 정하는 것입니다. 즉, 설비를 구매할 때 필요한 기준을 제시하는 것이라고 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 회전체의 무게 중심이 축 중심과 일치하지 않아 회전주파수 성분이 높게 나타났을 때 발생하는 현상은?

  1. 풀림
  2. 압력 맥동
  3. 언밸런스(unbalance)
  4. 미스얼라인먼트(misalignment)
(정답률: 74%)
  • 회전체의 무게 중심이 축 중심과 일치하지 않으면 회전체가 불균형한 상태가 되어 언밸런스(unbalance)가 발생합니다. 이 때, 회전체가 회전할 때 진동이 발생하며, 이 진동은 회전주파수 성분이 높게 나타납니다. 따라서, 언밸런스는 회전체의 안정성과 성능을 저하시키는 원인 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 보수자재 예비부품 관리에서 재고율 분석사항으로 틀린 것은?

  1. 상비품 재고량의 적합성
  2. 상비품 항목의 타당성
  3. 예비품의 사용고 발주방식 표준화
  4. 보관 창고 배치나 공간 효율 등의 적합성
(정답률: 55%)
  • "예비품의 사용고 발주방식 표준화"는 재고율 분석사항이 아닙니다. 이는 예비품 관리의 일환으로, 예비품을 효율적으로 관리하기 위해 발주 방식을 표준화하여 비용을 절감하고 재고를 최적화하는 것입니다. 예를 들어, 일정 기간마다 일정량의 예비품을 발주하거나, 예비품의 사용량에 따라 발주하는 등의 방식을 표준화하여 예비품 관리를 효율적으로 할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 음원으로부터 단위 시간당 방출되는 총 음에너지를 무엇이라 하는가?

  1. 음향 출력
  2. 음향 세기
  3. 음향 입력
  4. 음의 회절
(정답률: 76%)
  • 음향 출력은 음원으로부터 단위 시간당 방출되는 총 음에너지를 나타내는 용어입니다. 이는 스피커나 이어폰 등에서 발생하는 소리의 크기와 관련이 있습니다. 따라서 음향 출력이라는 용어가 정답입니다. 음향 세기는 소리의 크기를 나타내는 용어이며, 음향 입력은 소리가 입력되는 신호를 의미합니다. 음의 회절은 소리가 물체에 부딪혀 퍼지는 현상을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 설비의 보전효과를 측정하는 방법은 여러 가지가 있다. 다음 중 보전효과 측정방법 중 틀린 것은?

  1. 평균고장간격 = 1/고장률
  2. 고장 도수율 = 고장횟수/부하시간×100
  3. 고장빈도(회수)율 = 보전비 총액/생산량×100
  4. 설비가동률 = (정미 가동시간/부하시간)×100
(정답률: 63%)
  • "고장빈도(회수)율 = 보전비 총액/생산량×100"은 보전효과를 측정하는 방법이 아니라, 설비의 보전비용을 측정하는 방법이다. 이 방법은 설비의 보전비용을 생산량에 대한 비율로 계산하여 측정한다.

    고장빈도(회수)율은 보전비용을 측정하기 위한 방법으로, 설비의 고장이 발생할 때마다 필요한 수리 및 교체 비용을 총액으로 계산한 후, 이를 생산량에 대한 비율로 계산하여 측정한다. 이 방법은 설비의 고장 발생 빈도와 보전비용을 파악하여, 보전 전략을 수립하고 예산을 계획하는 데에 유용하게 활용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 진동 측정시 주의해야 할 사항으로 틀린 것은?

  1. 항상 동일한 장소를 측정한다.
  2. 진동계를 바꿔가면서 측정한다
  3. 항상 동일한 방향으로 측정한다.
  4. 언제나 같은 센서의 측정기를 사용한다.
(정답률: 84%)
  • 정답: "진동계를 바꿔가면서 측정한다."

    설명: 진동 측정시에는 항상 동일한 장소와 방향으로 측정해야 하며, 같은 센서의 측정기를 사용해야 합니다. 그러나 진동계를 바꿔가면서 측정하는 것은 측정 결과의 일관성을 보장할 수 없기 때문에 올바르지 않습니다. 진동계를 바꿔야 할 경우에는 새로운 진동계를 적절하게 보정한 후에 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 품질보전의 전개에 있어서 요인해석의 방법에 해당하지 않는 것은?

  1. PM 분석
  2. 특성 요인도
  3. 경제성 분석
  4. FMECA 분석
(정답률: 66%)
  • 경제성 분석은 품질보전의 전개에 있어서 요인해석의 방법이 아닙니다. 경제성 분석은 투자 대비 수익성을 평가하는 방법으로, 품질보전과는 직접적인 연관성이 없습니다. 따라서, "경제성 분석"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

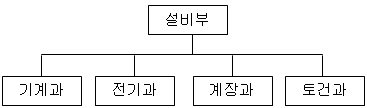

34. 다음 그림은 설비관리 조직 중에서 어떤 형태의 조직인가?

  1. 공정별 조직
  2. 기능별 조직
  3. 제품별 조직
  4. 전문 기술별 조직
(정답률: 76%)
  • 이 그림은 설비관리 조직 중에서 전문 기술별 조직이다. 이유는 각각의 전문 기술별로 담당자가 구분되어 있으며, 이들이 각자의 전문 분야에서 업무를 수행하고 있다는 것을 알 수 있다. 이러한 조직 구조는 전문성을 강화하고 업무 효율성을 높일 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 설비의 효율화를 저해하는 가장 큰 로스(Loss)는?

  1. 고장로스
  2. 조정로스
  3. 일시정체로스
  4. 초기 수율로스
(정답률: 84%)
  • 고장로스는 설비의 고장으로 인해 생기는 로스이다. 고장로스는 예측할 수 없으며, 수리 및 교체 등의 작업으로 인해 생산이 중단되고 유지보수 비용이 발생하므로 설비의 효율화를 저해하는 가장 큰 로스이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 공장의 특정 지역에 보전 요원이 배치되어 그 지역의 예방 보전. 검사, 급유, 수리 등을 담당하는 보전 방식은?

  1. 부분 보전
  2. 지역 보전
  3. 절충 보전
  4. 집중 보전
(정답률: 83%)
  • 지역 보전은 공장 전체를 대상으로 하는 것이 아니라 특정 지역을 대상으로 하여 보전 작업을 수행하는 방식이다. 이는 해당 지역에서 발생할 수 있는 문제를 미리 예방하고, 빠르게 대처할 수 있도록 하기 위함이다. 따라서 보전 요원이 해당 지역에 상주하여 검사, 급유, 수리 등을 적극적으로 수행하며, 부분 보전보다는 더 체계적이고 효율적인 보전 방식이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 대부분의 설비는 어느 기간 동안 수명을 유지한다. 그러다 어느 기간이 지나면 설비가 고장 나기 시작한다. 다음 중 초기고장기와 우발고장기가 지난 후, 마모 고장기에 발생하는 고장 원인과 가장 거리가 먼 것은?

  1. 불충분한 오버홀
  2. 부품들 간의 변형
  3. 열화에 의한 고장
  4. 부적절한 설비의 설치
(정답률: 78%)
  • 마모 고장기는 설비가 오랜 시간 동안 사용되면서 부품들이 마모되고 소모되어 고장이 발생하는 기간입니다. 따라서 부적절한 설비의 설치는 초기고장기나 우발고장기에는 영향을 미치지 않을 수 있지만, 오랜 시간 동안 사용되면서 설비의 불안정성과 부적합성이 드러나 마모 고장을 유발할 수 있습니다. 이는 설비의 수명을 단축시키고 안전 문제를 야기할 수 있으므로, 설비의 설치는 매우 중요한 문제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 순환급유를 할 수 없는 곳에 사용하는 윤활유 급유법은?

  1. 체인 급유법
  2. 칼라 급유법
  3. 패드 급유법
  4. 사이펀 급유법
(정답률: 69%)
  • 사이펀 급유법은 윤활유를 펌프나 기계를 사용하지 않고, 유체의 압력차를 이용하여 이동시키는 방법이다. 따라서 순환급유를 할 수 없는 곳에서도 사용할 수 있으며, 유체의 이동에 필요한 외부 에너지가 필요하지 않다는 장점이 있다. 이에 반해 체인, 칼라, 패드 급유법은 모두 펌프나 기계를 사용하여 윤활유를 이동시키는 방법으로, 순환급유가 가능한 장소에서 사용된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 다음 중 전치 증폭기의 기능은?

  1. 신호 증폭과 임피던스 결합
  2. 저항 증폭과 임피던스 결합
  3. 전류 증폭과 리액턴스 결합
  4. 전압 증폭과 리액턴스 결합
(정답률: 66%)
  • 전치 증폭기의 기능은 입력 신호를 증폭하여 출력하는 것입니다. 이때 입력 신호와 출력 신호의 임피던스가 다를 경우, 신호 전달이 원활하지 않을 수 있습니다. 따라서 전치 증폭기는 입력 신호와 출력 신호의 임피던스를 결합하여 신호 전달을 원활하게 합니다. 이러한 기능으로 인해 "신호 증폭과 임피던스 결합"이 전치 증폭기의 기능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 진동 측정용 센서 중 비접촉형으로 변위검출용에 사용되는 센서가 아닌 것은?

  1. 용량형 센서
  2. 동전형 센서
  3. 와전류형 센서
  4. 전자광학형 센서
(정답률: 61%)
  • 동전형 센서는 진동 측정용이 아닌, 무게나 압력을 감지하는 센서이기 때문에 비접촉형으로 변위를 검출하는 센서가 아니다. 따라서 정답은 동전형 센서이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 공업계측 및 전기전자제어

41. 베이스 접지 시 전류 증폭률이 0.99인 트랜지스터를 이미터 접지 회로에 사용할 때 전류 증폭률은?

  1. 97
  2. 98
  3. 99
  4. 100
(정답률: 72%)
  • 베이스 접지 회로에서 전류 증폭률은 약 0.99이므로, 이미터 접지 회로에서는 전류 증폭률이 더 작아질 것입니다. 이는 베이스-컬렉터 전압이 이미터-컬렉터 전압보다 작아지기 때문입니다. 따라서, 전류 증폭률은 약 99가 될 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. SCR의 올바른 전원공급 방법인 것은?

  1. 애노드 (-)전압, 캐소드 (+)전압, 게이트 (-)전압
  2. 애노드 (-)전압, 캐소드 (+)전압, 게이트 (+)전압
  3. 애노드 (+)전압, 캐소드 (-)전압, 게이트 (-)전압
  4. 애노드 (+)전압, 캐소드 (-)전압, 게이트 (+)전압
(정답률: 65%)
  • SCR은 양방향 전류를 제어하는 반도체 소자로, 애노드와 캐소드 사이에 양방향 전류가 흐르는 상태에서 게이트에 양(+)극 전압을 인가하면 SCR이 동작하여 전류가 흐르게 됩니다. 따라서 올바른 전원공급 방법은 애노드에 (+)전압, 캐소드에 (-)전압, 게이트에 (+)전압을 인가하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 피드백 프로세스제어에서 검출부에서 검지하여 조절계에 가하는 검출량을 나타내는 것은?

  1. 변량(PV)
  2. 설정값(SV)
  3. 조작신호(MV)
  4. 제어편차(DV)
(정답률: 51%)
  • 변량(PV)은 Process Variable의 약자로, 프로세스에서 측정되는 물리적인 변수를 나타냅니다. 즉, 검출부에서 검지하여 조절계에 가하는 검출량을 측정한 값이 바로 변량(PV)입니다. 따라서 변량(PV)은 피드백 프로세스제어에서 검출부에서 검지한 값을 나타내는 것입니다. 설정값(SV)은 원하는 목표값, 조작신호(MV)는 프로세스를 제어하기 위해 조작하는 값, 제어편차(DV)는 설정값과 변량(PV)의 차이를 나타내는 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 저항의 직렬접속 회로에 대한 설명 중 틀린 것은?

  1. 직렬회로의 전체 저항 값은 각 저항의 총합계와 같다.
  2. 직렬회로 내에서 각 저항에는 같은 크기의 전류가 흐른다.
  3. 직렬회로 내에서 각 저항에 걸리는 전압강하의 합은 전원 전압과 같다
  4. 직렬회로 내에서 각 저항에 걸리는 전압의 크기는 각 저항의 크기와 무관하다.
(정답률: 75%)
  • "직렬회로 내에서 각 저항에 걸리는 전압의 크기는 각 저항의 크기와 무관하다."라는 설명이 틀린 이유는, 전압의 크기는 전류와 저항의 곱으로 결정되기 때문입니다. 따라서, 각 저항의 크기가 다르면 전류는 일정하지만, 전압의 크기는 각 저항에 따라 달라집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 그림의 휘트스톤 브리지(Wheatston bridge) 회로에서 검류계의 지침이 0을 지시할 때 미지저항 Rx의 값(Q)은?

  1. 1
  2. 2
  3. 3
  4. 4
(정답률: 71%)
  • 휘트스톤 브리지 회로에서 검류계가 0을 지시하려면 R1 / R2 = R3 / Rx 이어야 합니다. 따라서 Rx = R3 * R2 / R1 = 6 * 10 / 3 = 20 이므로, 정답은 "4"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 자동제어의 분류 중 폐루프 제어에 해당되는 내용으로 적합한 것은?

  1. 시퀀스제어 시스템이다.
  2. 피드백(feed back)신호가 요구된다.
  3. 출력이 제어에 영향을 주지 않는다.
  4. 외란에 대한 영향을 고려할 필요가 없다.
(정답률: 73%)
  • 폐루프 제어는 시스템의 출력이 제어에 영향을 주는 경우에 사용되며, 이를 위해서는 현재 상태를 측정하여 피드백(feed back) 신호를 이용해 제어를 수행해야 합니다. 따라서 "피드백(feed back)신호가 요구된다."가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 미리 정해진 순서에 따라 제어의 각 단계를 차례로 진행시켜 가는 제어는?

  1. 정치 제어
  2. 추치 제어
  3. 시퀀스 제어
  4. 피드백 제어
(정답률: 86%)
  • 시퀀스 제어는 미리 정해진 순서에 따라 제어의 각 단계를 차례로 진행시켜 가는 제어 방식이다. 따라서 다른 제어 방식들과는 달리 순서에 따라 단계를 진행하므로, 미리 정해진 순서에 따라 일관성 있게 제어를 수행할 수 있다는 장점이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 논리회로의 논리식은?

  1. Y = A + B
  3. Y = AㆍB
(정답률: 55%)
  • 이 논리회로는 AND 게이트와 OR 게이트로 이루어져 있다. AND 게이트는 입력이 모두 1일 때 출력이 1이 되고, 그 외에는 모두 0이 된다. OR 게이트는 입력 중에 하나 이상이 1일 때 출력이 1이 되고, 그 외에는 모두 0이 된다.

    따라서, A와 B가 모두 1일 때 AND 게이트의 출력이 1이 되고, 이 출력이 OR 게이트의 입력으로 들어가면 Y가 1이 된다. 즉, Y = AㆍB가 된다.

    그 외의 보기들은 A와 B 중 하나 이상이 1일 때 출력이 1이 되는 OR 게이트의 특성을 이용한 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 논리식 Aㆍ(A+B)를 간단히 하면?

  1. A
  2. B
  3. AㆍB
  4. A+B
(정답률: 58%)
  • 논리식 Aㆍ(A+B)는 분배법칙에 의해 AㆍA + AㆍB로 간단히 할 수 있습니다. 그리고 AㆍA는 A이므로 A+AㆍB는 A+B가 됩니다. 따라서 정답은 "A+B"가 아닌 "A"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음의 진리표를 만족하는 논리 게이트는? (단, A와 B는 입력단이고, S는 출력단이다.)

  1. NOR
  2. XOR
  3. NAND
  4. XNOR
(정답률: 70%)
  • 진리표를 보면 입력 A와 B가 모두 1일 때만 출력 S가 0이 되는 것을 알 수 있다. 이러한 조건을 만족하는 논리 게이트는 NAND 게이트이다. NAND 게이트는 모든 입력이 1일 때만 출력이 0이 되는 논리 게이트이기 때문이다. 따라서 정답은 "NAND"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 3상 유도전동기의 정-억 운전회로에서 정ㆍ역 동시 투입에 의한 단락사고를 방지하기 위하여 사용하는 회로는?

  1. 역상회로
  2. 인터록회로
  3. 자기유지회로
  4. 시한동작회로
(정답률: 78%)
  • 3상 유도전동기의 정-억 운전회로에서 정ㆍ역 동시 투입에 의한 단락사고를 방지하기 위해서는 정상 운전 시에는 정상 회전 방향으로만 운전하도록 하고, 역회전 시에는 일정 시간이 지난 후에 역회전이 가능하도록 하는 회로가 필요합니다. 이러한 기능을 수행하는 회로가 인터록회로입니다. 인터록회로는 정상 회전 방향과 역회전 방향을 각각의 회로로 구분하여, 두 회로가 동시에 작동하지 않도록 제어합니다. 이를 통해 정-억 동시 투입에 의한 단락사고를 방지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 회로의 명칭은 무엇인가?

  1. 비교기
  2. 감산기
  3. 가산기
  4. 전압전류변환기
(정답률: 57%)
  • 이 회로는 두 개의 이진수를 더하는 가산기입니다. 입력된 두 비트와 이전 단계에서 전달된 자리올림값을 더하여 합과 자리올림값을 출력합니다. 따라서 정답은 "가산기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 내용 설명 중 틀린 것은?

  1. 오버슈트는 응답 중에 생기는 입력과 출력사이의 편차량을 말한다.
  2. 지연시간(delay time)이란 응답이 최초로 희망값의 30%진행되는데 요하는 시간이다.
  3. 상승시간(rise time)이란 응답이 희망값의 10%에서 90%까지 도달하는데 요하는 시간이다.
  4. 정정시간(settling time)은 응답의 최종값의 허용범위가 5~10%내에 안정되기까지 요하는 시간이다.
(정답률: 65%)
  • 정답 없음. 모두 맞는 설명입니다.

    - 오버슈트는 응답 중에 생기는 입력과 출력사이의 편차량을 말한다.
    - 지연시간(delay time)이란 응답이 최초로 희망값의 30%진행되는데 요하는 시간이다.
    - 상승시간(rise time)이란 응답이 희망값의 10%에서 90%까지 도달하는데 요하는 시간이다.
    - 정정시간(settling time)은 응답의 최종값의 허용범위가 5~10%내에 안정되기까지 요하는 시간이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 온도를 저항으로 변환시키는 것은?

  1. 열전대
  2. 전자코일
  3. 인덕턴스
  4. 서미스터
(정답률: 71%)
  • 서미스터는 온도에 따라 저항값이 변화하는 소자로, 온도를 저항으로 변환시키는 역할을 합니다. 따라서 이 문제에서는 서미스터가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 계전기(relay)접점의 불꽃을 소거할 목적으로 사용하는 반도체 소자는?

  1. 바리스터
  2. 서미스터
  3. 터널 다이오드
  4. 바랙터 다이오드
(정답률: 71%)
  • 바리스터는 저항값이 큰 반도체 소자로, 전압이 일정 수준 이상 올라가면 저항값이 급격히 감소하여 전류를 제한하는 역할을 합니다. 이러한 특성 때문에 계전기(relay)접점의 불꽃을 소거하는 데에 사용됩니다. 불꽃이 발생하면 전압이 급격히 상승하게 되는데, 바리스터는 이러한 상황에서 전압을 제한하여 불꽃이 발생하지 않도록 합니다. 따라서 바리스터가 계전기(relay)접점의 불꽃을 소거할 목적으로 사용되는 반도체 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 입력 신호가 주어지고 일정시간 경과 후에 내장된 접점을 ON, OFF 시키는 시퀀스 제어용 기기는 ?

  1. 스위치
  2. 타이머
  3. 릴레이
  4. 전자 개폐기
(정답률: 69%)
  • 입력 신호가 주어지고 일정시간 경과 후에 내장된 접점을 ON, OFF 시키는 기능을 가진 기기는 타이머이다. 스위치는 입력 신호를 ON/OFF하는 역할을 하고, 릴레이는 입력 신호를 출력 신호로 변환하는 역할을 하며, 전자 개폐기는 전기적 신호를 이용하여 회로를 개폐하는 역할을 한다. 따라서, 입력 신호에 따라 일정 시간이 지난 후에 접점을 ON/OFF하는 시퀀스 제어용 기기는 타이머이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 평균 반지름이 10cm 이고 감은 회수가 20회인 원형코일에 2A의 전류를 흐르게 하면 이 코일중심의 자장의 세기는 몇 AT/m인가?

  1. 100
  2. 200
  3. 300
  4. 400
(정답률: 52%)
  • 자기장의 세기는 다음과 같이 계산할 수 있다.

    B = μ0 * n * I

    여기서, μ0는 자유공간의 자기유도율이고, n은 감은 코일의 밀도, I는 전류이다.

    μ0는 공기 중 자기장의 유도율이므로, μ0 = 4π × 10^-7 H/m이다.

    n은 감은 코일의 밀도이므로, n = N / L이다. 여기서 N은 감은 코일의 총 개수이고, L은 감은 코일의 길이이다. 이 문제에서는 감은 회수가 20회이므로 N = 20, L은 원형코일의 둘레이므로 L = 2πr이다.

    따라서, n = 20 / (2π × 10) = 0.3183 1/m이다.

    I는 2A이다.

    따라서, B = μ0 * n * I = 4π × 10^-7 * 0.3183 * 2 = 5.05 × 10^-7 T이다.

    하지만 문제에서는 자장의 세기를 AT/m으로 구하라고 했으므로, T를 AT/m으로 변환해야 한다.

    1 T = 10^4 G (가우스)
    1 G = 10^-4 T
    1 A/m = 10^3 AT/m

    따라서, B = 5.05 × 10^-7 T = 5.05 × 10^-3 G = 50.5 G = 50.5 × 10^-4 T = 50.5 × 10^-1 AT/m = 5.05 AT/m (소수점 첫째자리에서 반올림)

    따라서, 원형코일중심의 자장의 세기는 200 AT/m이다.
  • H=NI/2a

    N 감은 횟수 i 전류 a 직경
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 히스테리시스(hysteresis)차에 의한 오차에 해당되는 것은?

  1. 이론 오차
  2. 관측 오차
  3. 계측기 오차
  4. 환경적 오차
(정답률: 58%)
  • 히스테리시스(hysteresis)란, 측정 대상이 이전에 받았던 영향이 현재 측정 결과에 영향을 미치는 현상을 말합니다. 이러한 현상은 계측기의 내부 구조나 사용 환경 등에 따라 발생할 수 있습니다. 따라서, 계측기 오차는 히스테리시스 차에 의한 오차에 해당됩니다. 이는 계측기의 정확도와 관련된 오차로, 측정 대상의 변화에 따라 계측기의 측정값이 일정하지 않을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 단락보호와 과부하보호에 사용되는 기기는?

  1. 전자개폐기
  2. 한시계전기
  3. 전자릴레이
  4. 배선용차단기
(정답률: 54%)
  • 단락보호와 과부하보호는 전기 회로에서 발생할 수 있는 문제를 방지하기 위한 것입니다. 이를 위해 전기 회로에는 배선용차단기가 사용됩니다. 배선용차단기는 전기 회로에서 과부하나 단락이 발생할 경우 자동으로 회로를 차단하여 안전을 보장합니다. 따라서, 배선용차단기가 단락보호와 과부하보호에 사용되는 기기인 이유입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. PLC에 사용되는 부품 중 출력 기기와 관계가 없는 것은?

  1. 벨
  2. 리밋 스위치
  3. 전자 개폐기
  4. 솔레노이드 밸브
(정답률: 60%)
  • 리밋 스위치는 입력 신호를 감지하여 출력 기기를 제어하는 것이 아니라, 기계나 장치의 동작 범위를 제한하기 위해 사용되는 부품이기 때문에 출력 기기와 직접적인 관계가 없습니다. 따라서 PLC에 사용되는 부품 중 출력 기기와 관계가 없는 것은 리밋 스위치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계정비 일반

61. 방청제의 종류 중 방청능력이 크고, 두터운 피막을 형성하며, 1종(KP-4), 2종(KP-5), 3종(KP-6)으로 분류되는 것은

  1. 윤활 방청유
  2. 바셀린 방청유
  3. 용제 희석형 방청유
  4. 지문 제거형 방청유
(정답률: 73%)
  • 바셀린 방청유는 방청능력이 크고, 두터운 피막을 형성하며, 1종(KP-4), 2종(KP-5), 3종(KP-6)으로 분류되는 방청제이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 플랜지형 커플링의 센터링 작업을 할 때에 사용되는 다이얼 게이지의 사용상 주의사항으로 잘못된 것은?

  1. 커플링이 가열되어 있어도 즉시 측정한다.
  2. 사용 중에는 다이얼 게이지 스핀들(spindle)에 기름을 주지 않는다.
  3. 다이얼 게이지 눈금을 읽는 시선은 측정 면과 직각방향이어야 한다.
  4. 다이얼 게이지 스핀들의 선단을 손가락 끝으로 가볍게 밀어올리고 가만히 내린다.
(정답률: 81%)
  • "다이얼 게이지 스핀들의 선단을 손가락 끝으로 가볍게 밀어올리고 가만히 내린다."가 잘못된 것입니다. 이 작업은 다이얼 게이지의 정확한 측정을 방해할 수 있습니다.

    "커플링이 가열되어 있어도 즉시 측정한다."는 커플링이 냉각되기 전에 센터링 작업을 완료해야하기 때문입니다. 가열된 커플링은 금속의 팽창으로 인해 정확한 측정을 방해할 수 있습니다.

    "사용 중에는 다이얼 게이지 스핀들(spindle)에 기름을 주지 않는다."는 다이얼 게이지의 정확한 측정을 방해할 수 있는 오일이 다른 부품에 묻지 않도록하기 위한 것입니다.

    "다이얼 게이지 눈금을 읽는 시선은 측정 면과 직각방향이어야 한다."는 정확한 측정을 위해 필요한 조건입니다. 다이얼 게이지의 눈금을 올바른 각도로 읽지 않으면 측정 오차가 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 기어 내경이 D 이고 죔새가 △d일 때, 가열온도(T)를 구하는 식은? (단, 기어의 열팽창계수는 α이다.)

  4. T = α × △d × D
(정답률: 74%)
  • 가열 온도(T)는 α × △d × D × ΔT로 구할 수 있다. ΔT는 온도 변화량을 의미하는데, 이 문제에서는 구하고자 하는 값이 가열 온도이므로 ΔT는 T가 된다. 따라서 T = α × △d × D × T로 정리할 수 있다. 이를 T(1 - α × △d × D) = 0으로 변형하면 T = 0 또는 1 - α × △d × D이다. 하지만 T는 0이 될 수 없으므로 최종적으로 T = 1 - α × △d × D이다. 이는 ""이 정답인 이유이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 기어의 파손 원인 중 윤활 문제로 발생하는 것은?

  1. 피칭
  2. 스폴링
  3. 피로파괴
  4. 스코어링
(정답률: 69%)
  • 기어의 파손 원인 중 윤활 문제로 발생하는 것은 "스코어링"이다. 스코어링은 기어의 표면에 작은 점들이 생기면서 발생하는 파손 현상으로, 이는 윤활 오일이 부족하거나 오일의 품질이 나쁘거나 오일 교환 주기를 지키지 않아 발생할 수 있다. 이러한 작은 점들이 계속해서 쌓이면 기어의 표면이 깨지거나 부러지는 등의 심각한 파손으로 이어질 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 상온에서 유동적인 접착성 물질로서 바른 후 일정시간 경과하면 건조되어 누설을 방지하는 것은?

  1. 고무 개스킷
  2. 석면 개스킷
  3. 액상 개스킷
  4. 릴랜드 개스킷
(정답률: 83%)
  • 액상 개스킷은 상온에서 유동적인 상태로 바르면 일정 시간이 지나면 건조되어 누설을 방지하는 접착성 물질입니다. 따라서 이 문제에서 정답은 액상 개스킷입니다. 고무 개스킷과 석면 개스킷은 고온에서 사용되는 것이 일반적이며, 릴랜드 개스킷은 특정한 용도로 사용되는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 기어의 모듈이 M, 잇수를 Z라고 할 때 피치원 지름 D[mm]를 구하는 공식은?

  1. D = Z/M
  2. D = MㆍZ
  3. D = Z/πM
  4. D = πZ/M
(정답률: 71%)
  • 기어의 모듈 M은 한 치의 높이를 나타내는 값이고, 잇수 Z는 기어의 이빨 수를 나타내는 값입니다. 피치원 지름 D는 기어의 중심에서 이빨 사이의 가장 넓은 지름을 나타내는 값입니다.

    따라서, 기어의 이빨 수 Z와 모듈 M을 곱한 값인 MㆍZ가 피치원 지름 D를 나타내는 공식입니다. 이유는 기어의 이빨 수와 모듈이 커질수록 피치원 지름도 커지기 때문입니다.

    즉, D = MㆍZ 공식은 기어의 크기를 나타내는 중요한 공식 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 전동기의 고장 원인 중 기동 불능에 대한 원인으로 옳지 않은 것은?

  1. 단선
  2. 퓨지 용단
  3. 서머 릴레이 작동
  4. 전원 전압의 변동
(정답률: 70%)
  • 전원 전압의 변동은 기동 불능의 원인이 될 수 있습니다. 전동기는 정해진 전압 범위 내에서만 작동이 가능하기 때문에 전압이 너무 높거나 낮으면 기동이 되지 않을 수 있습니다. 따라서 전원 전압의 변동은 옳지 않은 선택지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 펌프의 동력이 급차단, 급기동 시에 관내부의 압력이 상승 또는 하강하는 현상은?

  1. 서징(surging)
  2. 부식(corrosion)
  3. 캐비테이션(cavitation)
  4. 수격현상(water hammer)
(정답률: 72%)
  • 수격현상은 펌프나 밸브 등에서 급격한 차단 또는 기동이 일어날 때, 관내부의 압력이 급격하게 상승하거나 하강하여 파도 형태로 전파되는 현상입니다. 이는 관내부의 물이 운동에너지를 가지고 있기 때문에 발생하는데, 이 운동에너지가 갑자기 중단되면서 생기는 현상입니다. 이러한 수격현상은 관내부의 손상을 일으키거나 시설물의 파손 등을 초래할 수 있으므로 주의가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 정비용 측정기구 중 베어링의 윤활상태를 측정하는 기구는?

  1. 록 타이트
  2. 그리스 컵
  3. 베어링 체커
  4. 스트로브스코프
(정답률: 84%)
  • 베어링 체커는 베어링의 진동과 소음을 측정하여 베어링의 윤활상태를 판단하는 기구입니다. 따라서 정비용 측정기구 중 베어링의 윤활상태를 측정하는 기구로 선택됩니다. "록 타이트"는 나사나 볼트 등을 단단하게 조임하는 기구, "그리스 컵"은 그리스를 담는 용기, "스트로브스코프"는 회전하는 물체의 속도나 진동을 측정하는 기구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 기계분해 작업 시 이상 상황에 대한 주의사항으로 틀린 것은?

  1. 부착물 등을 파악하고 확인한다.
  2. 분해 중 이상은 없는지 점검한다.
  3. 표면이 손상되지 않도록 주의한다.
  4. 회전방지 록(lock)은 철저히 확인한다.
(정답률: 67%)
  • "회전방지 록(lock)은 철저히 확인한다."가 틀린 것은 아니다. 이상 상황에 대한 주의사항 중 하나이며, 회전방지 록(lock)이 제대로 작동하지 않으면 분해 중에 부품이 회전하여 사고가 발생할 수 있기 때문에 철저한 확인이 필요하다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 구름 베어링의 경우 간섭량이 적으면 원주방향으로 미끄럼이 생겨 발생하는 결함은?

  1. 균열(Crack)
  2. 크리프(Creep)
  3. 뜯김(Scoring)
  4. 플레이킹(Flaking)
(정답률: 63%)
  • 구름 베어링의 경우 간섭이 적으면 원주방향으로 미끄러움이 발생하여 베어링의 표면에 마찰력이 작용하게 됩니다. 이로 인해 베어링의 표면에 크리프(Creep)라는 결함이 발생할 수 있습니다. 크리프는 긴 시간 동안 반복적인 응력에 노출되면서 발생하는 결함으로, 베어링의 표면에 작은 흠집이 생기고 이어져서 큰 균열이 생길 수 있습니다. 따라서 구름 베어링의 경우 간섭이 적더라도 충분한 윤활유를 사용하여 마찰력을 줄이고, 베어링의 수명을 연장시키는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 토출 배관 중에 스톱 밸브를 부착할 경우 압축기와 스톨 밸브 사이에 설치되는 밸브는?

  1. 안전 밸브
  2. 유량 제어 밸브
  3. 방향 제어 밸브
  4. 솔레노이드 밸브
(정답률: 66%)
  • 압축기에서 생성되는 고압 가스를 토출 배관으로 이동시키는 과정에서 예기치 않은 상황이 발생할 수 있습니다. 이때 안전 밸브는 고압 가스의 유출을 방지하고, 안전한 운전을 보장하기 위해 설치됩니다. 따라서 스톱 밸브와 압축기 사이에는 안전 밸브가 설치됩니다. 유량 제어 밸브는 유량을 조절하기 위한 밸브이고, 방향 제어 밸브는 유체의 흐름 방향을 제어하기 위한 밸브입니다. 솔레노이드 밸브는 전기 신호에 의해 작동하는 밸브로, 특정한 용도에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 일반 배관용 강관의 기호 중 배관용 탄소강관을 나타내는 것은?

  1. SPA
  2. SPW
  3. SPP
  4. SUS
(정답률: 68%)
  • 일반 배관용 강관의 기호 중 "SPP"는 "Seamless Pipe for Plumbing"의 약자로, 배관용 탄소강관을 나타내는 기호입니다. "SPA"는 스테인리스강관, "SPW"는 용접강관, "SUS"는 스테인리스강관을 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 압력계의 지침이 흔들리며 불안정한 경우의 원인으로 가장 적합한 것은?

  1. 펌프의 선정 잘못
  2. 밸브나 관로가 막힘
  3. 펌프가 공회전할 때
  4. 캐비테이션이 발생하거나 공기 흡입
(정답률: 71%)
  • 압력계는 압력을 측정하기 위해 액체나 기체를 사용합니다. 하지만 펌프의 선정이 잘못되거나 밸브나 관로가 막히면 액체나 기체의 유동이 원활하지 않아 압력계의 지침이 불안정해집니다. 또한, 펌프가 공회전할 때는 압력계가 정확한 값을 표시하지 못할 수 있습니다. 그리고 가장 적합한 원인으로 캐비테이션이 발생하거나 공기가 흡입되는 경우도 있습니다. 캐비테이션은 액체나 기체가 빠르게 움직일 때 압력이 낮아져서 기체나 액체 안에 포함된 공기가 방출되는 현상을 말합니다. 이러한 현상이 발생하면 압력계의 지침이 불안정해지므로 주의해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 공기 압축기 언로더(unloader)의 작동 불량 원인이 아닌 것은?

  1. 언로더 조작 압력이 낮은 경우
  2. 다이아프램(diaphragm)이 파손되어 있는 경우
  3. 루브리케이터(Iubricator)의 작동 불량인 경우
  4. 솔레노이드 밸브(solen이d valve)의 작동 불량인 경우
(정답률: 45%)
  • 언로더는 압축기의 작동 압력을 조절하여 과부하를 방지하는 역할을 합니다. 따라서 언로더 조작 압력이 낮은 경우, 다이아프램이 파손되어 있는 경우, 솔레노이드 밸브의 작동 불량인 경우는 모두 언로더의 작동 불량 원인이 될 수 있습니다. 그러나 루브리케이터의 작동 불량은 언로더와 직접적인 연관이 없으므로, 이 보기에서는 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 기름 펌프로 사용되는 기어 펌프의 송출량 계산식으로 옳은 것은? (단, Q는 송출량[ℓ/min], h는 이의 높이[cm], b는 이의 폭[cm], N은 회전수[rpm], d는 피치원지름[cm]이다.)

(정답률: 67%)
  • 정답은 ""이다. 이유는 기어 펌프의 송출량은 기어의 부피와 회전수에 비례하기 때문이다. 따라서 기어 펌프의 송출량 계산식은 다음과 같다.

    Q = (π/4) x h x b x N x d

    여기서 π/4는 기어의 단면적을 구하기 위한 상수이다. h는 기어의 높이, b는 기어의 폭, N은 회전수, d는 피치원지름을 나타낸다. 이 식을 이용하여 기어 펌프의 송출량을 계산할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 날개가 회전차의 회전방향에 대하여 반대방향으로 기울어져 있으며, 원심통풍기 중 가장 효율이 좋은 것은?

  1. 터보 팬
  2. 다익 팬
  3. 레이디얼 팬
  4. 한계부하 팬
(정답률: 75%)
  • 터보 팬은 날개가 회전차의 회전방향에 대하여 반대방향으로 기울어져 있어서, 공기를 더욱 효율적으로 원심력으로 밀어내어 효율이 높은 원심통풍기입니다. 따라서, 다른 보기들보다 더욱 효율적으로 공기를 움직일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 유효 흡입수두(NPSH)를 필요 흡입수두 보다 크게 하며, 펌프의 설치 위치를 되도록 낮게 하고 흡입양정을 작게 하며, 흡입판은 짧게 펌프의 회전수를 낮게 하고 양 흡입형 펌프로 사용하려고 한다. 이는 무엇을 방지하기 위한 대책인가?

  1. 디더 현상
  2. 수격 현상
  3. 캐비테이션 현상
  4. 히스테리시스 현상
(정답률: 67%)
  • 이는 캐비테이션 현상을 방지하기 위한 대책입니다. 캐비테이션 현상은 펌프의 흡입부에서 액체가 기화되어 공극이 생기고, 이 공극이 펌프의 회전에 의해 압축되면서 폭발적인 충격파가 발생하는 현상입니다. 이는 펌프의 손상과 함께 소음과 진동 등의 문제를 일으키므로, 유효 흡입수두를 필요 흡입수두보다 크게 하고, 펌프의 설치 위치를 낮게 하며, 흡입양정을 작게 하고, 흡입판을 짧게 하고 회전수를 낮게 하고 양 흡입형 펌프를 사용하여 캐비테이션 현상을 방지하려는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 보통 PIV라고도 하며 한 쌍의 베벨기어에 강제 링크 체인을 연결하여 유효반경을 바꿈으로서 회전수를 조절하는 무단변속기는?

  1. 벨트형 무단변속기
  2. 체인형 무단변속기
  3. 링크형 무단변속기
  4. 디스크형 무단변속기
(정답률: 68%)
  • 한 쌍의 베벨기어에 강제 링크 체인을 연결하여 회전수를 조절하는 것이 특징인 무단변속기를 체인형 무단변속기라고 부릅니다. 이는 벨트형 무단변속기와는 달리 체인을 사용하기 때문입니다. 체인은 벨트보다 더 견고하고 내구성이 높아서 더 큰 힘과 회전력을 전달할 수 있습니다. 따라서 체인형 무단변속기는 높은 토크를 필요로 하는 기계나 차량 등에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 교류 3상 유도전동기의 회전방향을 바꾸려면 어떻게 하는가?

  1. 접지선을 단락시킨다.
  2. 전원 3선 중 1선을 단락시킨다.
  3. 전원 3선 중 1선을 교체하여 결선한다.
  4. 전원 3선 중 2선을 서로 교체하여 결선한다.
(정답률: 75%)
  • 교류 3상 유도전동기는 3개의 상이 서로 120도 차이로 배치되어 있으며, 각 상의 전압이 순서대로 변화하면서 회전한다. 따라서 회전방향을 바꾸기 위해서는 상의 전압 순서를 바꿔야 한다. 이를 위해 전원 3선 중 2선을 서로 교체하여 결선하면, 상의 전압 순서가 바뀌어 회전방향이 바뀌게 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
